Käyttäjän opas. Mitä tällä laitteella voi tehdä. Aluksi. Web Image Monitor. Paperin ja väriaineen lisääminen. Vianmääritys. Tietoja laitteesta

Transkriptio

1 Käyttäjän opas Mitä tällä laitteella voi tehdä Aluksi Web Image Monitor Paperin ja väriaineen lisääminen Vianmääritys Tietoja laitteesta Lisätietoja aiheista, joita ei tässä oppaassa käsitellä, saat laitteen mukana tulleen CD-levyn HTML/PDF-tiedostoista. Laitteen turvallisen ja oikean käytön varmistamiseksi lue oppaan "Lue tämä ensin" Turvallisuustiedot ennen laitteen käyttämistä.

2

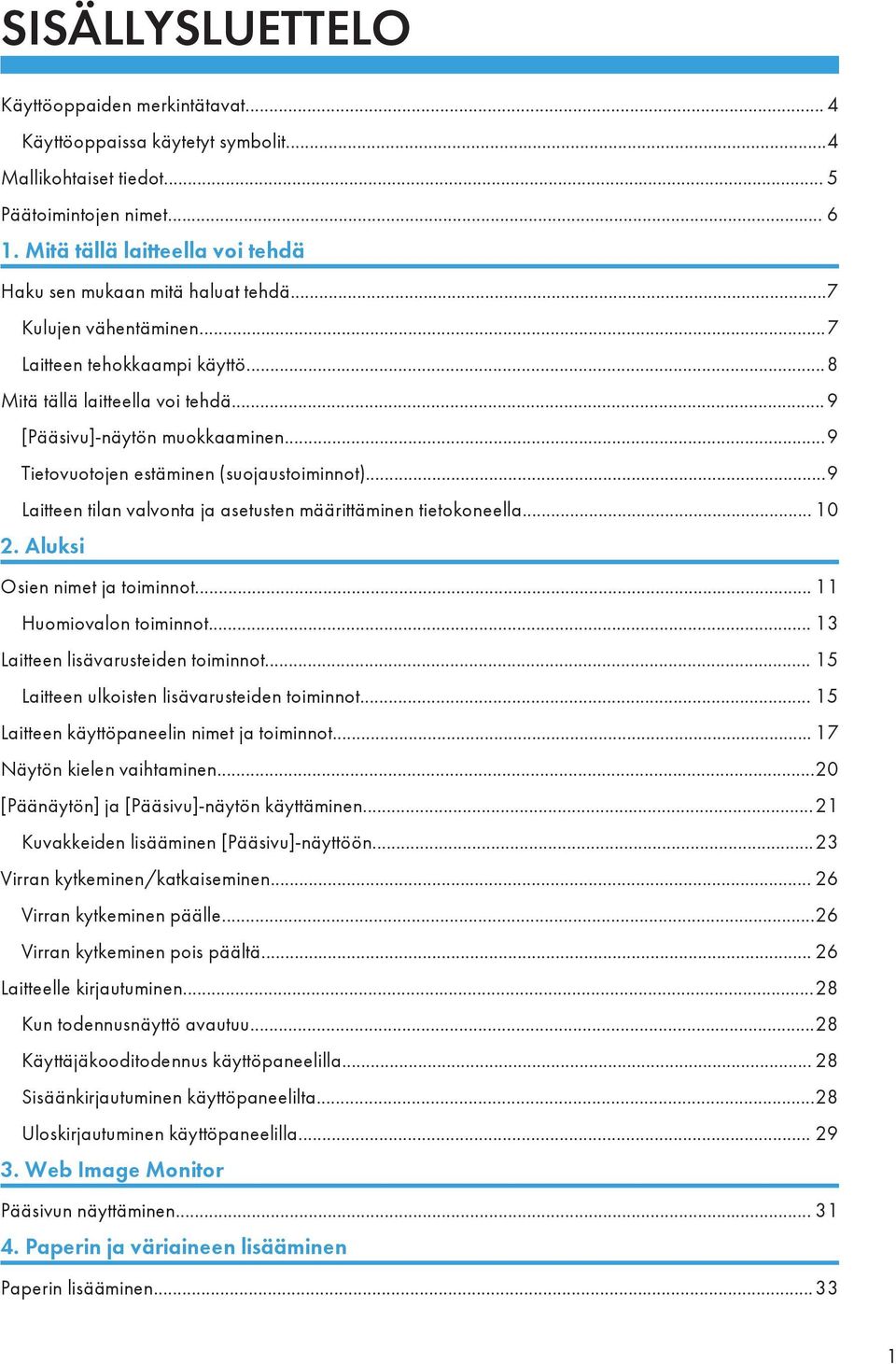

3 SISÄLLYSLUETTELO Käyttöoppaiden merkintätavat... 4 Käyttöoppaissa käytetyt symbolit...4 Mallikohtaiset tiedot... 5 Päätoimintojen nimet Mitä tällä laitteella voi tehdä Haku sen mukaan mitä haluat tehdä...7 Kulujen vähentäminen...7 Laitteen tehokkaampi käyttö...8 Mitä tällä laitteella voi tehdä...9 [Pääsivu]-näytön muokkaaminen...9 Tietovuotojen estäminen (suojaustoiminnot)...9 Laitteen tilan valvonta ja asetusten määrittäminen tietokoneella Aluksi Osien nimet ja toiminnot Huomiovalon toiminnot Laitteen lisävarusteiden toiminnot Laitteen ulkoisten lisävarusteiden toiminnot Laitteen käyttöpaneelin nimet ja toiminnot Näytön kielen vaihtaminen...20 [Päänäytön] ja [Pääsivu]-näytön käyttäminen...21 Kuvakkeiden lisääminen [Pääsivu]-näyttöön...23 Virran kytkeminen/katkaiseminen Virran kytkeminen päälle...26 Virran kytkeminen pois päältä Laitteelle kirjautuminen...28 Kun todennusnäyttö avautuu...28 Käyttäjäkooditodennus käyttöpaneelilla Sisäänkirjautuminen käyttöpaneelilta...28 Uloskirjautuminen käyttöpaneelilla Web Image Monitor Pääsivun näyttäminen Paperin ja väriaineen lisääminen Paperin lisääminen

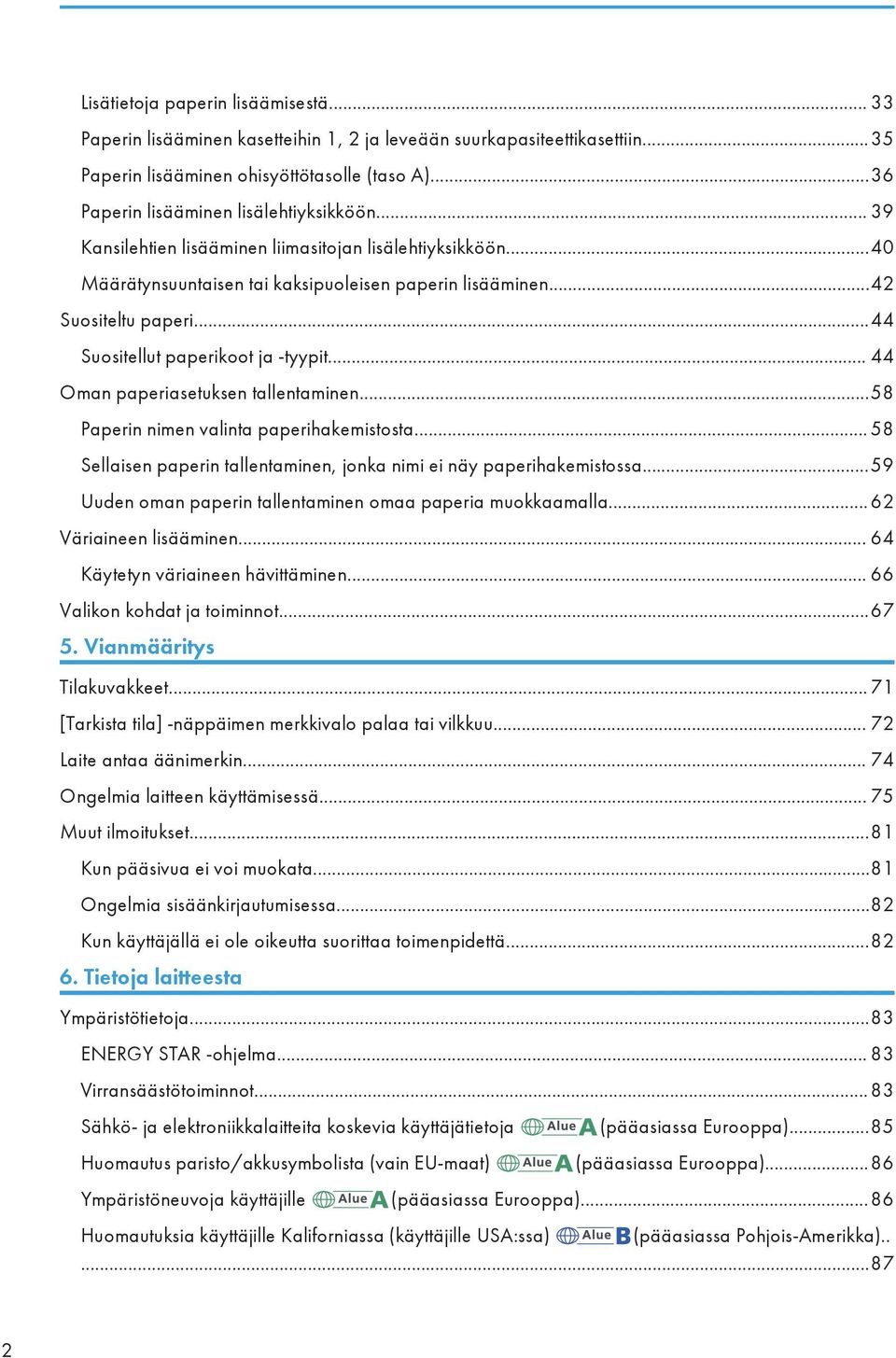

4 Lisätietoja paperin lisäämisestä Paperin lisääminen kasetteihin 1, 2 ja leveään suurkapasiteettikasettiin...35 Paperin lisääminen ohisyöttötasolle (taso A)...36 Paperin lisääminen lisälehtiyksikköön Kansilehtien lisääminen liimasitojan lisälehtiyksikköön...40 Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen...42 Suositeltu paperi...44 Suositellut paperikoot ja -tyypit Oman paperiasetuksen tallentaminen...58 Paperin nimen valinta paperihakemistosta Sellaisen paperin tallentaminen, jonka nimi ei näy paperihakemistossa...59 Uuden oman paperin tallentaminen omaa paperia muokkaamalla Väriaineen lisääminen Käytetyn väriaineen hävittäminen Valikon kohdat ja toiminnot Vianmääritys Tilakuvakkeet [Tarkista tila] -näppäimen merkkivalo palaa tai vilkkuu Laite antaa äänimerkin Ongelmia laitteen käyttämisessä Muut ilmoitukset...81 Kun pääsivua ei voi muokata...81 Ongelmia sisäänkirjautumisessa...82 Kun käyttäjällä ei ole oikeutta suorittaa toimenpidettä Tietoja laitteesta Ympäristötietoja...83 ENERGY STAR -ohjelma Virransäästötoiminnot Sähkö- ja elektroniikkalaitteita koskevia käyttäjätietoja (pääasiassa Eurooppa)...85 Huomautus paristo/akkusymbolista (vain EU-maat) (pääasiassa Eurooppa)...86 Ympäristöneuvoja käyttäjille (pääasiassa Eurooppa)...86 Huomautuksia käyttäjille Kaliforniassa (käyttäjille USA:ssa) (pääasiassa Pohjois-Amerikka)

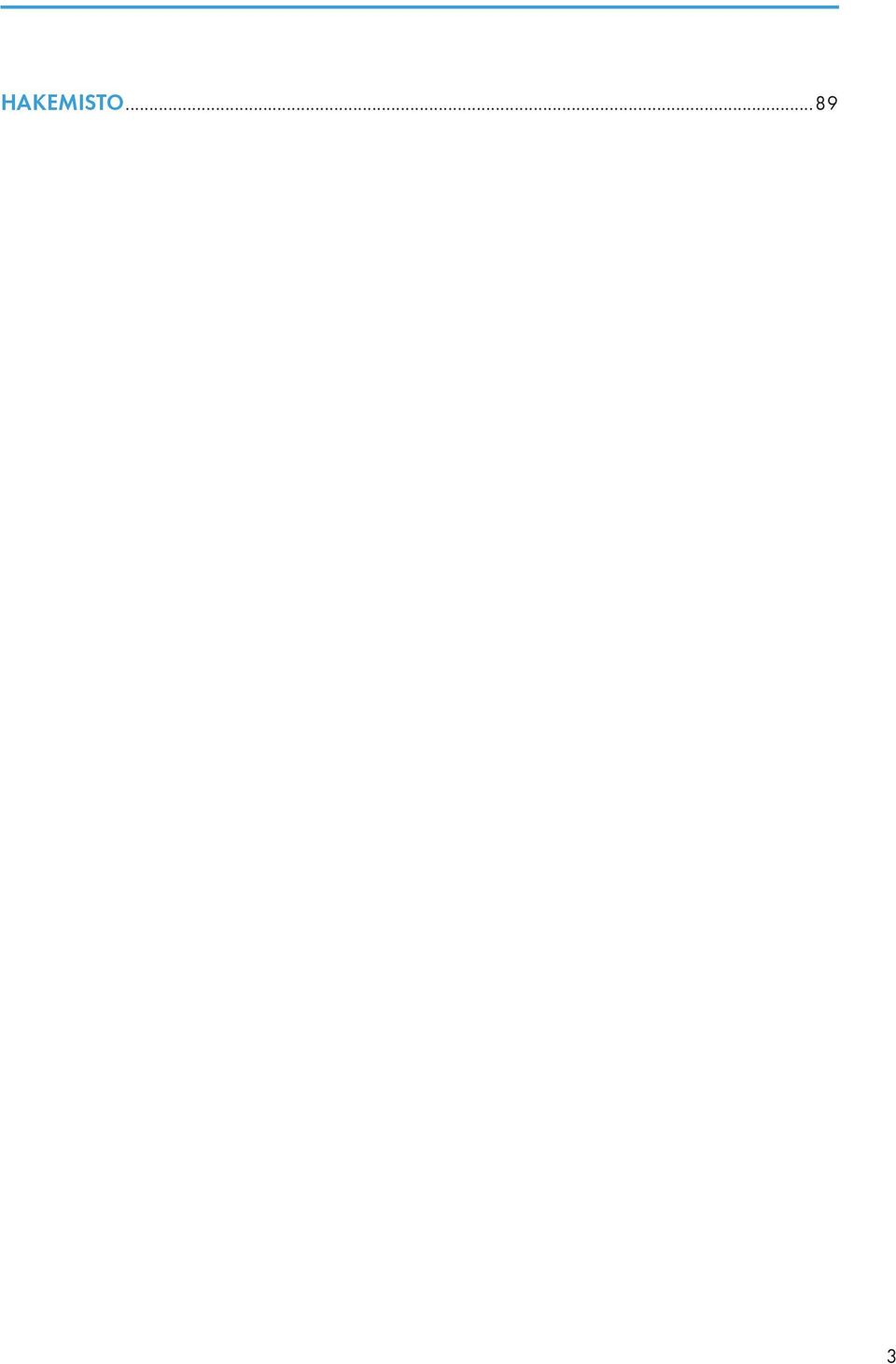

5 HAKEMISTO

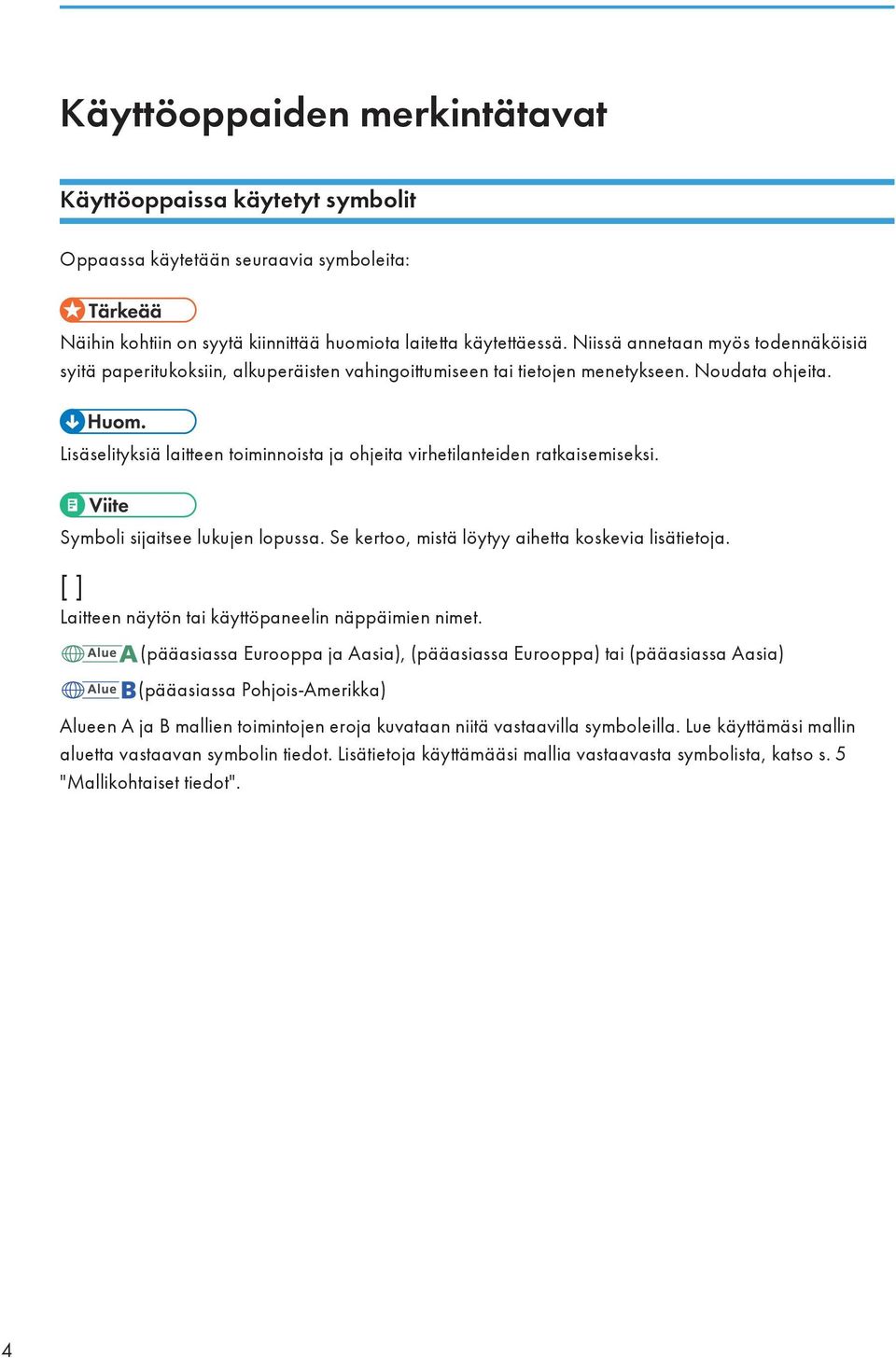

6 Käyttöoppaiden merkintätavat Käyttöoppaissa käytetyt symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Niissä annetaan myös todennäköisiä syitä paperitukoksiin, alkuperäisten vahingoittumiseen tai tietojen menetykseen. Noudata ohjeita. Lisäselityksiä laitteen toiminnoista ja ohjeita virhetilanteiden ratkaisemiseksi. Symboli sijaitsee lukujen lopussa. Se kertoo, mistä löytyy aihetta koskevia lisätietoja. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. (pääasiassa Eurooppa ja Aasia), (pääasiassa Eurooppa) tai (pääasiassa Aasia) (pääasiassa Pohjois-Amerikka) Alueen A ja B mallien toimintojen eroja kuvataan niitä vastaavilla symboleilla. Lue käyttämäsi mallin aluetta vastaavan symbolin tiedot. Lisätietoja käyttämääsi mallia vastaavasta symbolista, katso s. 5 "Mallikohtaiset tiedot". 4

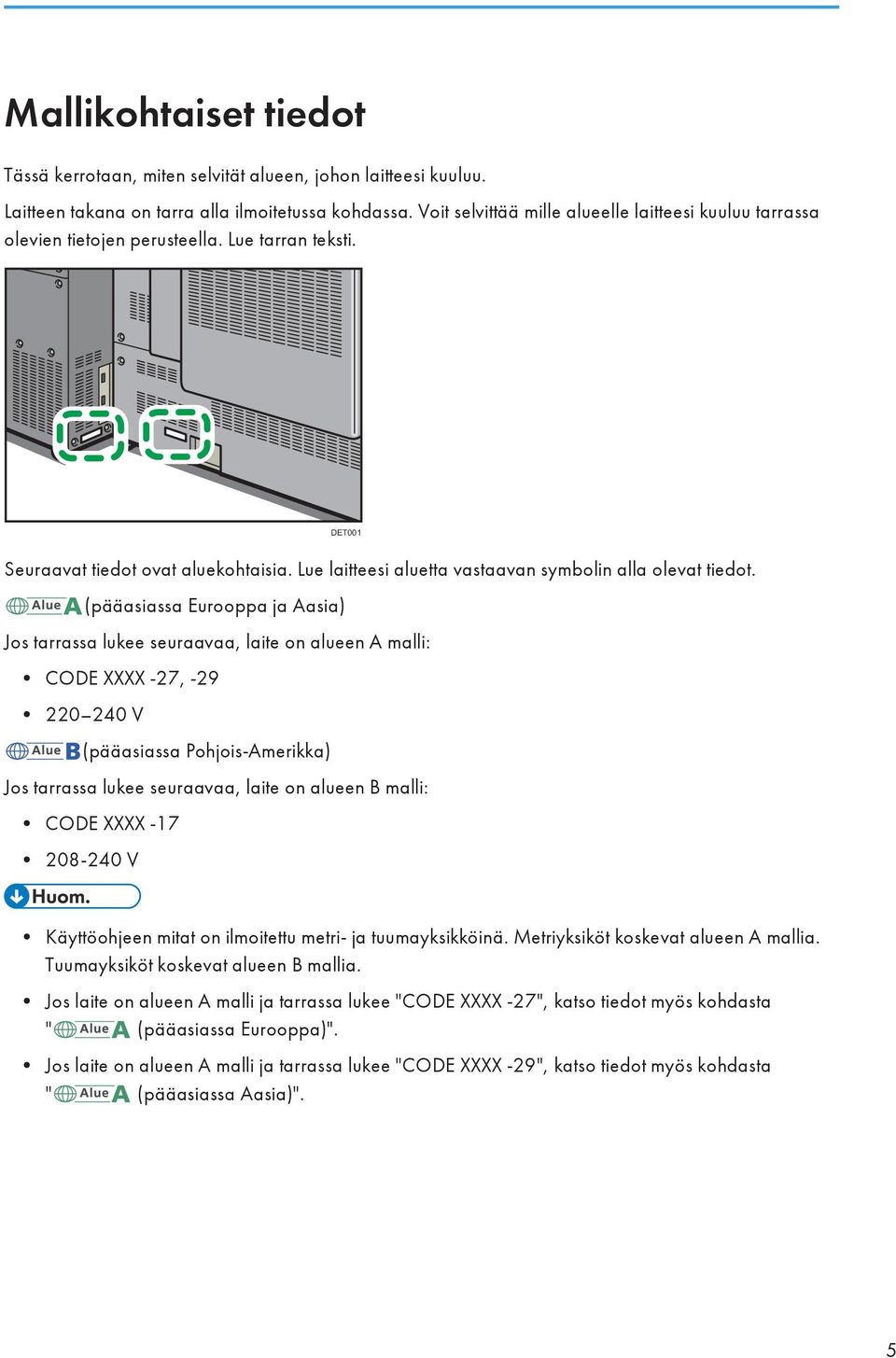

7 Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. DET001 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX -27, V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. Jos laite on alueen A malli ja tarrassa lukee "CODE XXXX -27", katso tiedot myös kohdasta " (pääasiassa Eurooppa)". Jos laite on alueen A malli ja tarrassa lukee "CODE XXXX -29", katso tiedot myös kohdasta " (pääasiassa Aasia)". 5

8 Päätoimintojen nimet Laitteen osista käytetään tässä oppaassa seuraavia nimiä: Multi Bypass Tray BY5010 Monitaso-ohisyöttö (taso A) Vacuum Feed LCIT RT5100 Leveä suurkapasiteettikasetti Multi-Folding Unit FD5020 Monitaittoyksikkö Ring Binder RB5020 Kampasitoja High Capacity Stacker SK5030 Niputusyksikkö Trimmer Unit TR5040 Leikkuriyksikkö Cover Interposer Tray CI5030 Kansilehtiyksikön taso Perfect Binder GB5010 Liimasitoja 6

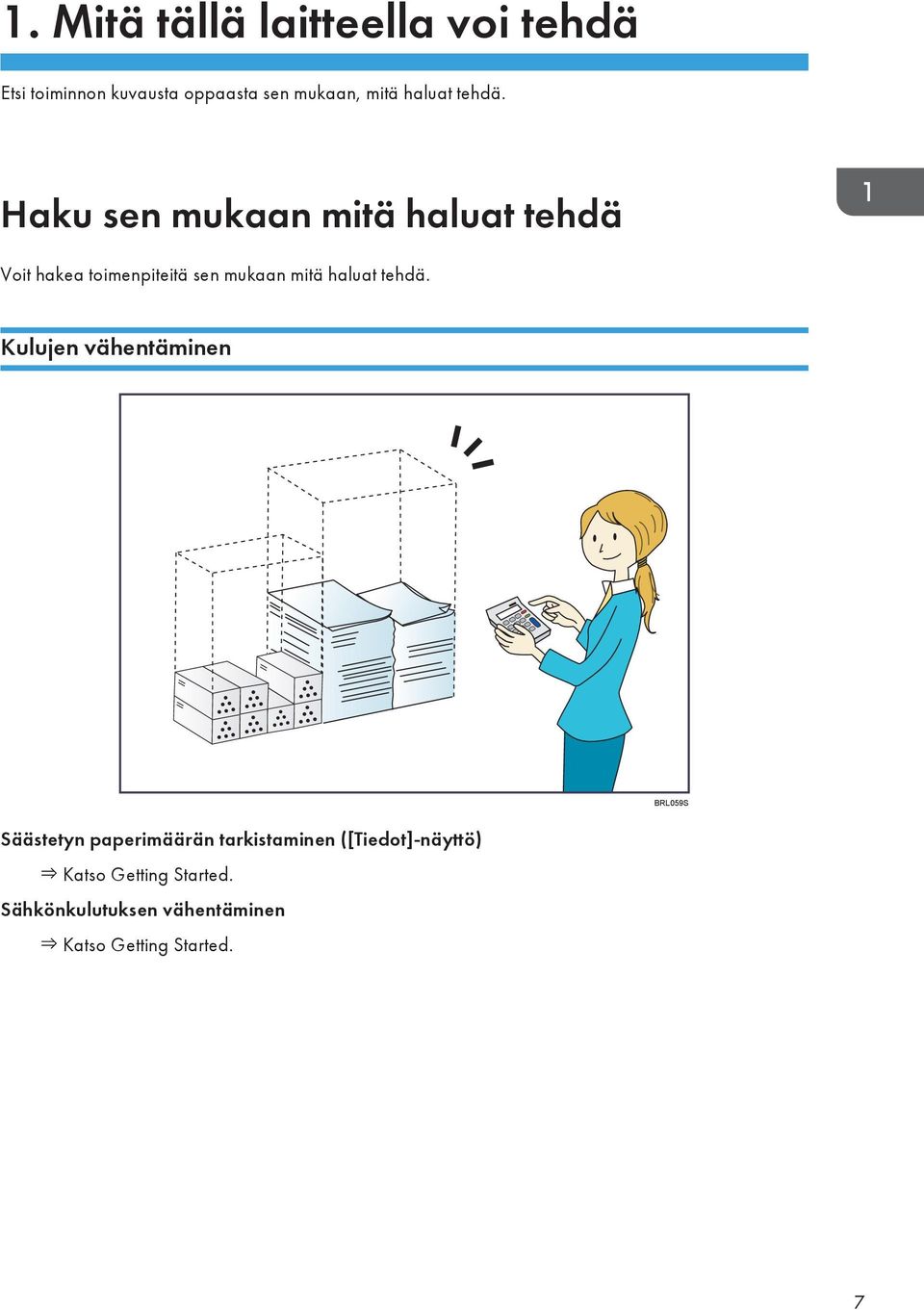

9 1. Mitä tällä laitteella voi tehdä Etsi toiminnon kuvausta oppaasta sen mukaan, mitä haluat tehdä. Haku sen mukaan mitä haluat tehdä Voit hakea toimenpiteitä sen mukaan mitä haluat tehdä. Kulujen vähentäminen BRL059S Säästetyn paperimäärän tarkistaminen ([Tiedot]-näyttö) Katso Getting Started. Sähkönkulutuksen vähentäminen Katso Getting Started. 7

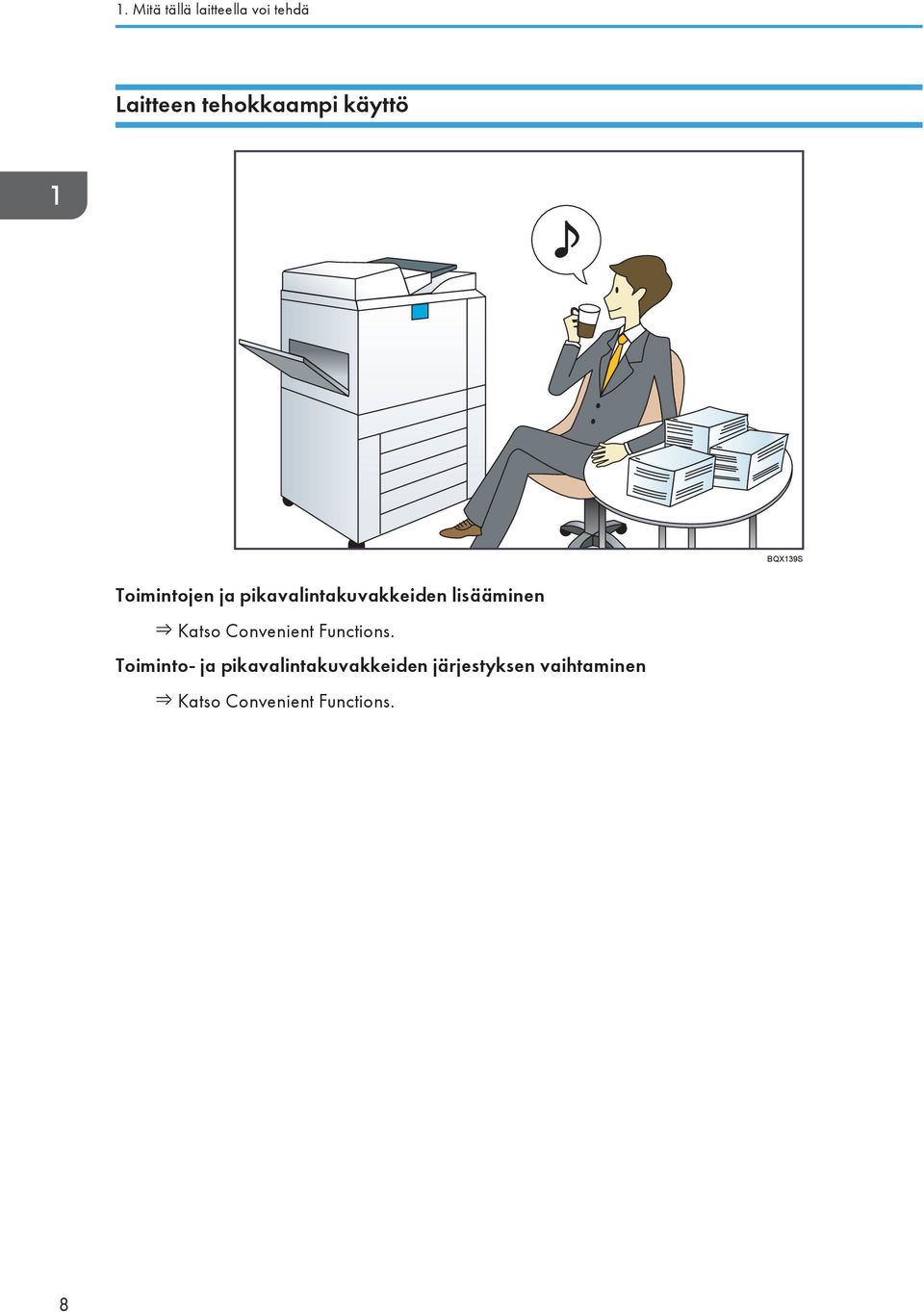

10 1. Mitä tällä laitteella voi tehdä Laitteen tehokkaampi käyttö BQX139S Toimintojen ja pikavalintakuvakkeiden lisääminen Katso Convenient Functions. Toiminto- ja pikavalintakuvakkeiden järjestyksen vaihtaminen Katso Convenient Functions. 8

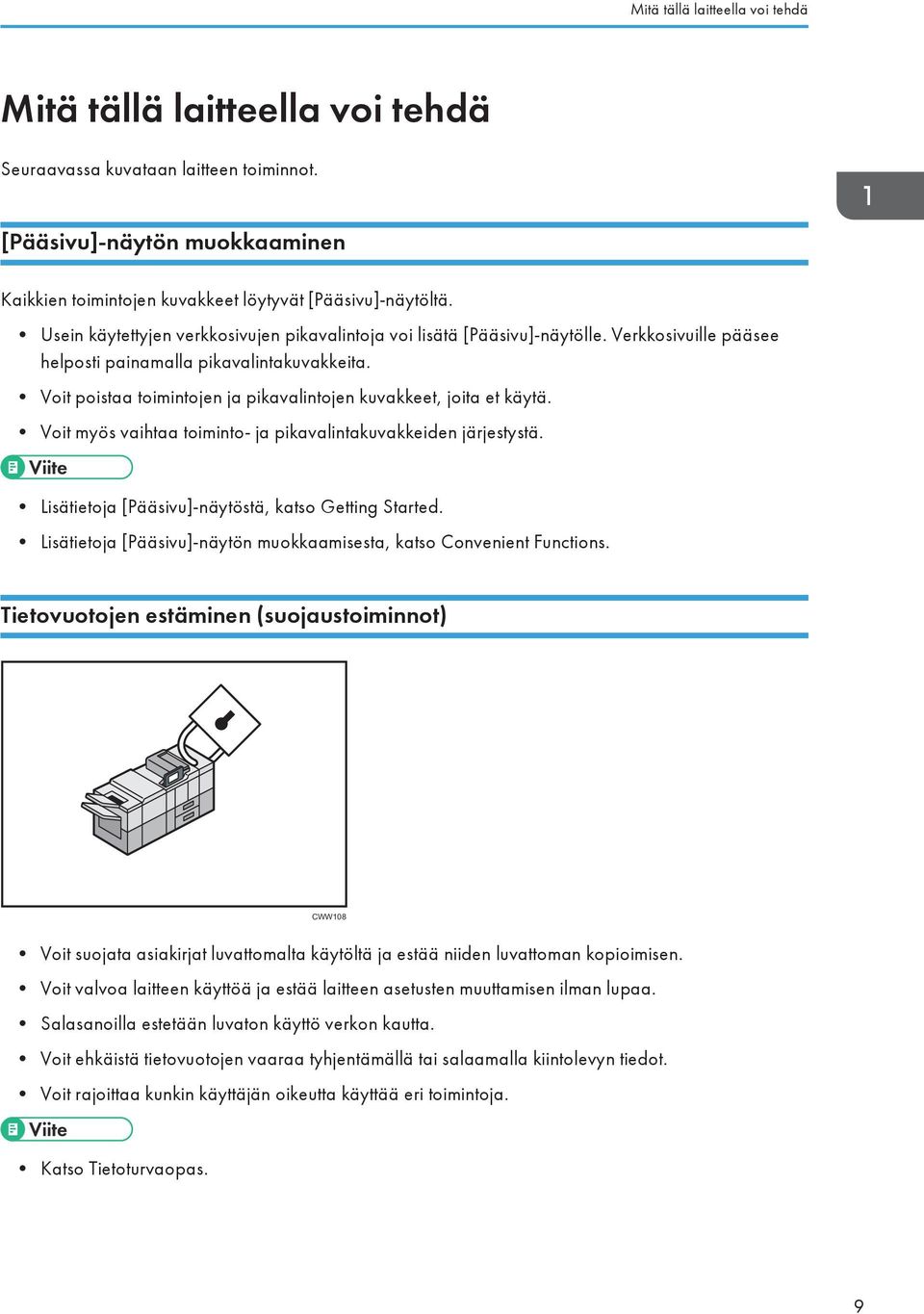

11 Mitä tällä laitteella voi tehdä Mitä tällä laitteella voi tehdä Seuraavassa kuvataan laitteen toiminnot. [Pääsivu]-näytön muokkaaminen Kaikkien toimintojen kuvakkeet löytyvät [Pääsivu]-näytöltä. Usein käytettyjen verkkosivujen pikavalintoja voi lisätä [Pääsivu]-näytölle. Verkkosivuille pääsee helposti painamalla pikavalintakuvakkeita. Voit poistaa toimintojen ja pikavalintojen kuvakkeet, joita et käytä. Voit myös vaihtaa toiminto- ja pikavalintakuvakkeiden järjestystä. Lisätietoja [Pääsivu]-näytöstä, katso Getting Started. Lisätietoja [Pääsivu]-näytön muokkaamisesta, katso Convenient Functions. Tietovuotojen estäminen (suojaustoiminnot) CWW108 Voit suojata asiakirjat luvattomalta käytöltä ja estää niiden luvattoman kopioimisen. Voit valvoa laitteen käyttöä ja estää laitteen asetusten muuttamisen ilman lupaa. Salasanoilla estetään luvaton käyttö verkon kautta. Voit ehkäistä tietovuotojen vaaraa tyhjentämällä tai salaamalla kiintolevyn tiedot. Voit rajoittaa kunkin käyttäjän oikeutta käyttää eri toimintoja. Katso Tietoturvaopas. 9

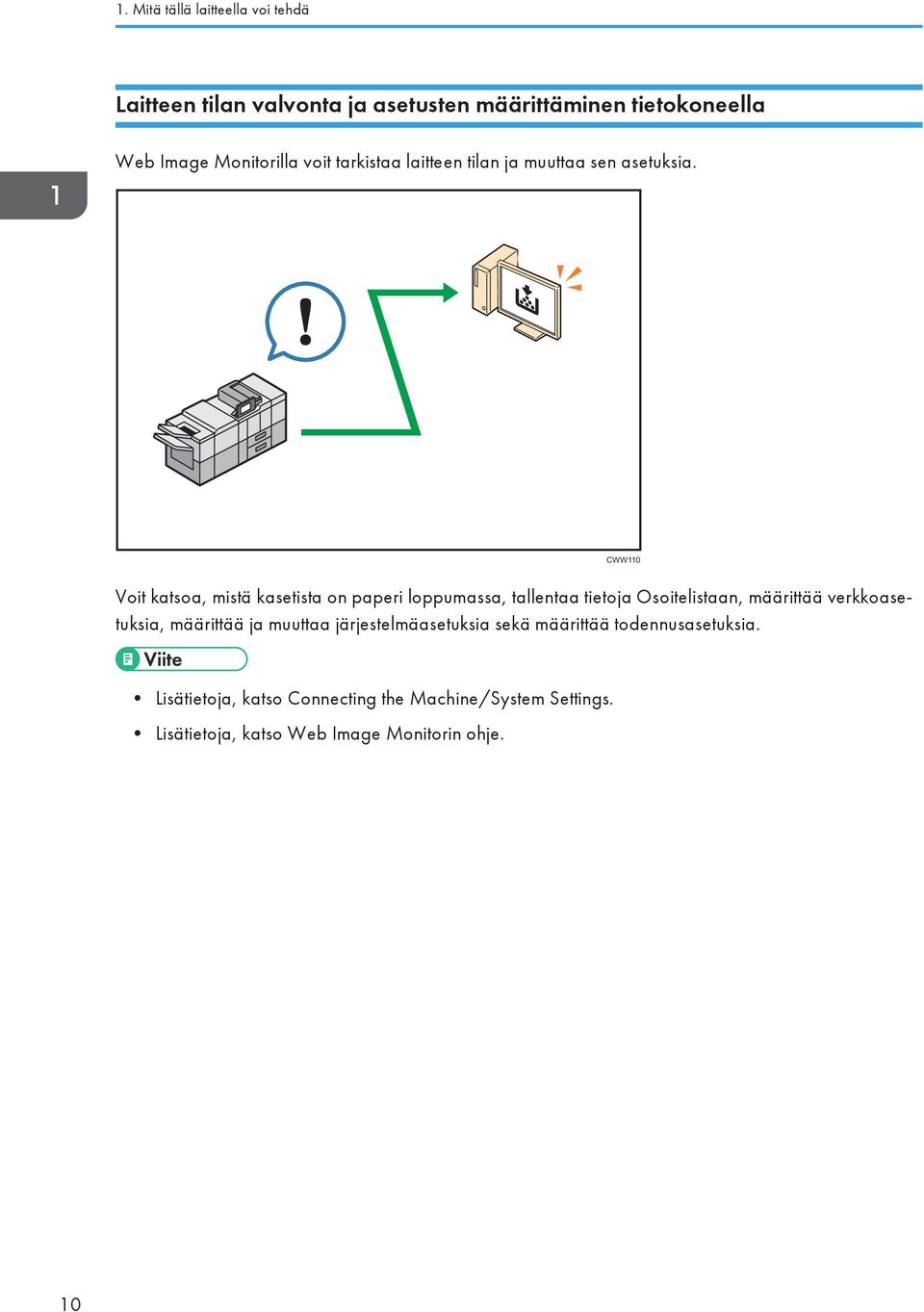

12 1. Mitä tällä laitteella voi tehdä Laitteen tilan valvonta ja asetusten määrittäminen tietokoneella Web Image Monitorilla voit tarkistaa laitteen tilan ja muuttaa sen asetuksia. CWW110 Voit katsoa, mistä kasetista on paperi loppumassa, tallentaa tietoja Osoitelistaan, määrittää verkkoasetuksia, määrittää ja muuttaa järjestelmäasetuksia sekä määrittää todennusasetuksia. Lisätietoja, katso Connecting the Machine/System Settings. Lisätietoja, katso Web Image Monitorin ohje. 10

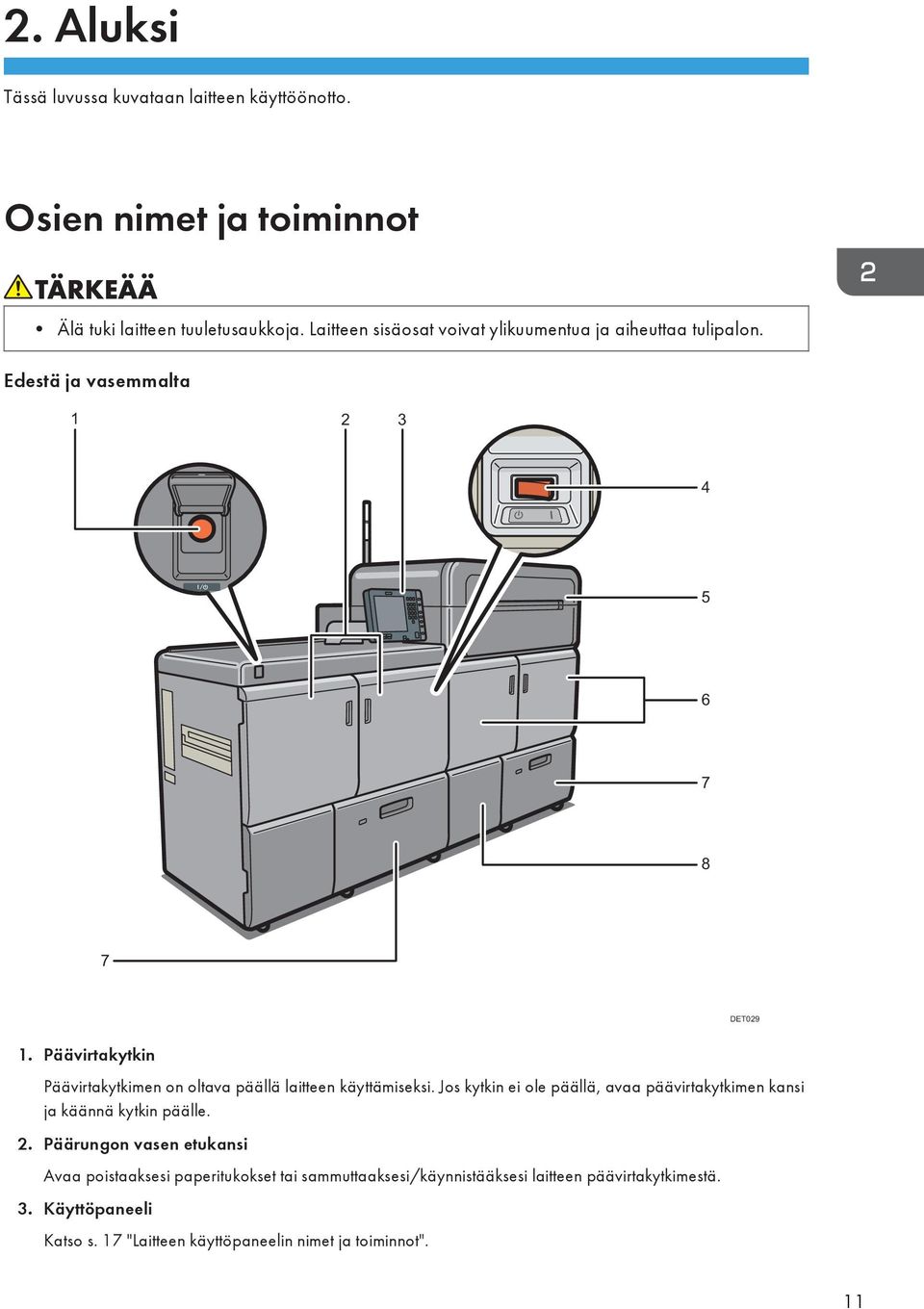

13 2. Aluksi Tässä luvussa kuvataan laitteen käyttöönotto. Osien nimet ja toiminnot Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon. Edestä ja vasemmalta DET Päävirtakytkin Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle. 2. Päärungon vasen etukansi Avaa poistaaksesi paperitukokset tai sammuttaaksesi/käynnistääksesi laitteen päävirtakytkimestä. 3. Käyttöpaneeli Katso s. 17 "Laitteen käyttöpaneelin nimet ja toiminnot". 11

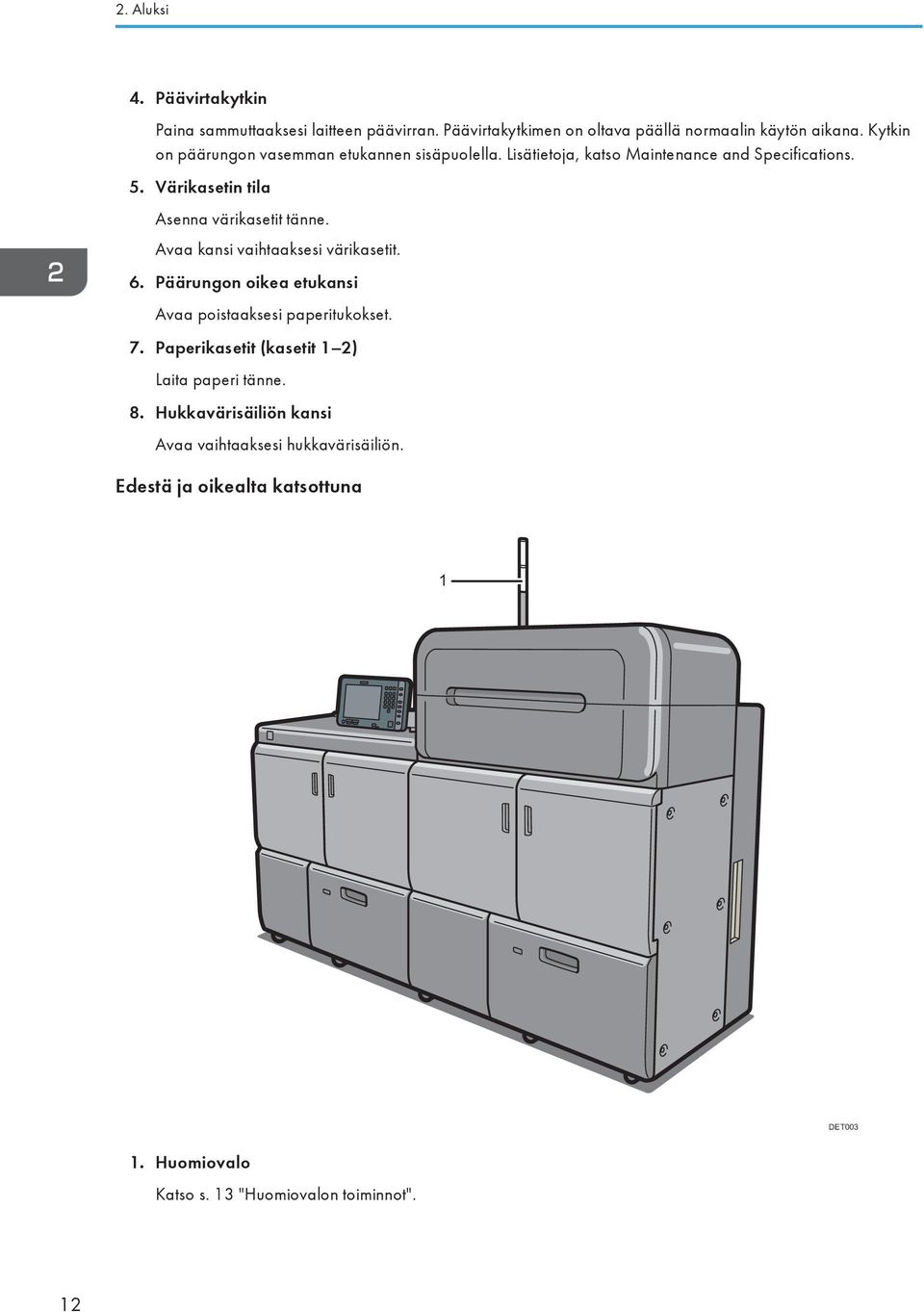

14 2. Aluksi 4. Päävirtakytkin Paina sammuttaaksesi laitteen päävirran. Päävirtakytkimen on oltava päällä normaalin käytön aikana. Kytkin on päärungon vasemman etukannen sisäpuolella. Lisätietoja, katso Maintenance and Specifications. 5. Värikasetin tila Asenna värikasetit tänne. Avaa kansi vaihtaaksesi värikasetit. 6. Päärungon oikea etukansi Avaa poistaaksesi paperitukokset. 7. Paperikasetit (kasetit 1 2) Laita paperi tänne. 8. Hukkavärisäiliön kansi Avaa vaihtaaksesi hukkavärisäiliön. Edestä ja oikealta katsottuna 1 DET Huomiovalo Katso s. 13 "Huomiovalon toiminnot". 12

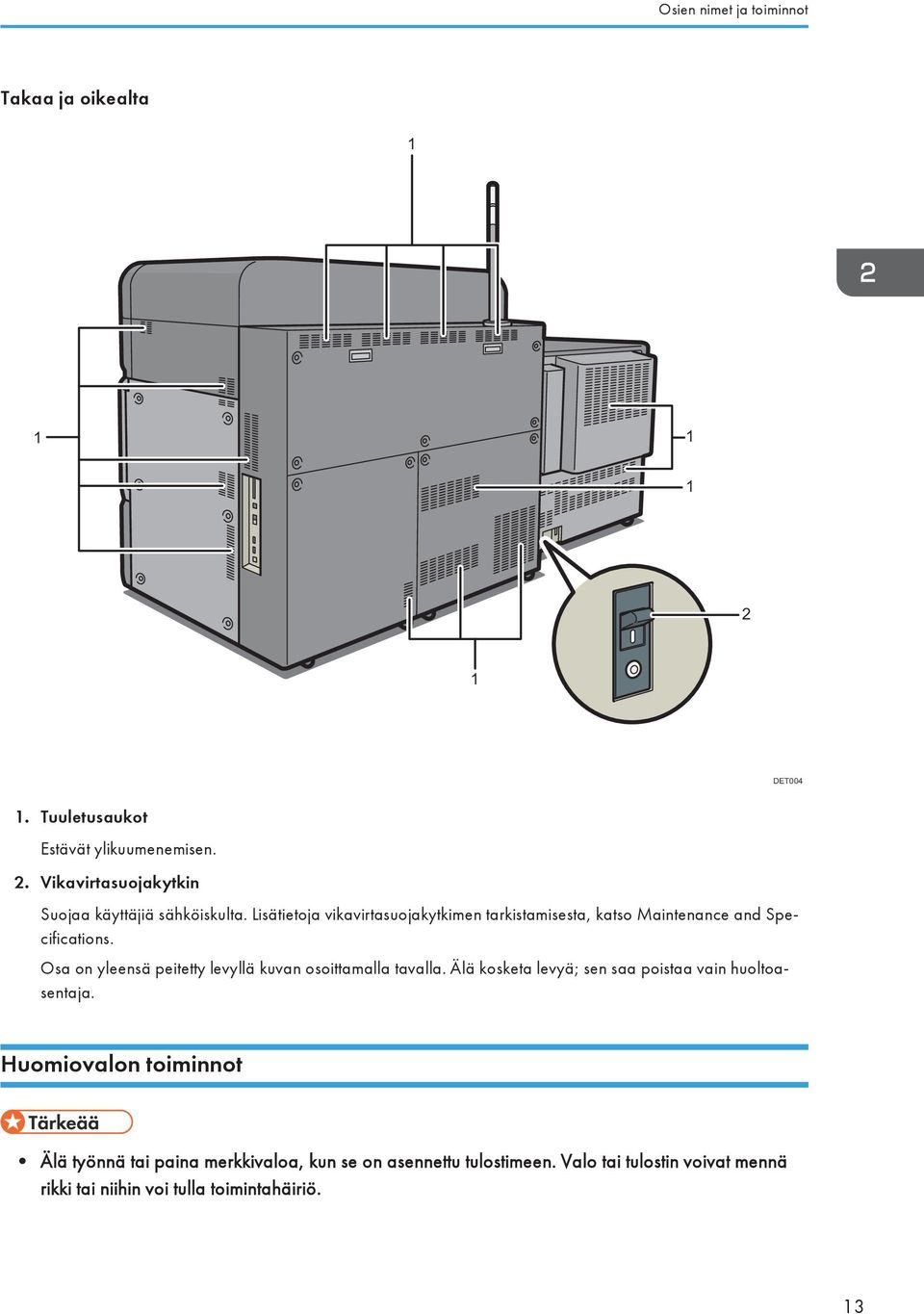

15 Osien nimet ja toiminnot Takaa ja oikealta DET Tuuletusaukot Estävät ylikuumenemisen. 2. Vikavirtasuojakytkin Suojaa käyttäjiä sähköiskulta. Lisätietoja vikavirtasuojakytkimen tarkistamisesta, katso Maintenance and Specifications. Osa on yleensä peitetty levyllä kuvan osoittamalla tavalla. Älä kosketa levyä; sen saa poistaa vain huoltoasentaja. Huomiovalon toiminnot Älä työnnä tai paina merkkivaloa, kun se on asennettu tulostimeen. Valo tai tulostin voivat mennä rikki tai niihin voi tulla toimintahäiriö. 13

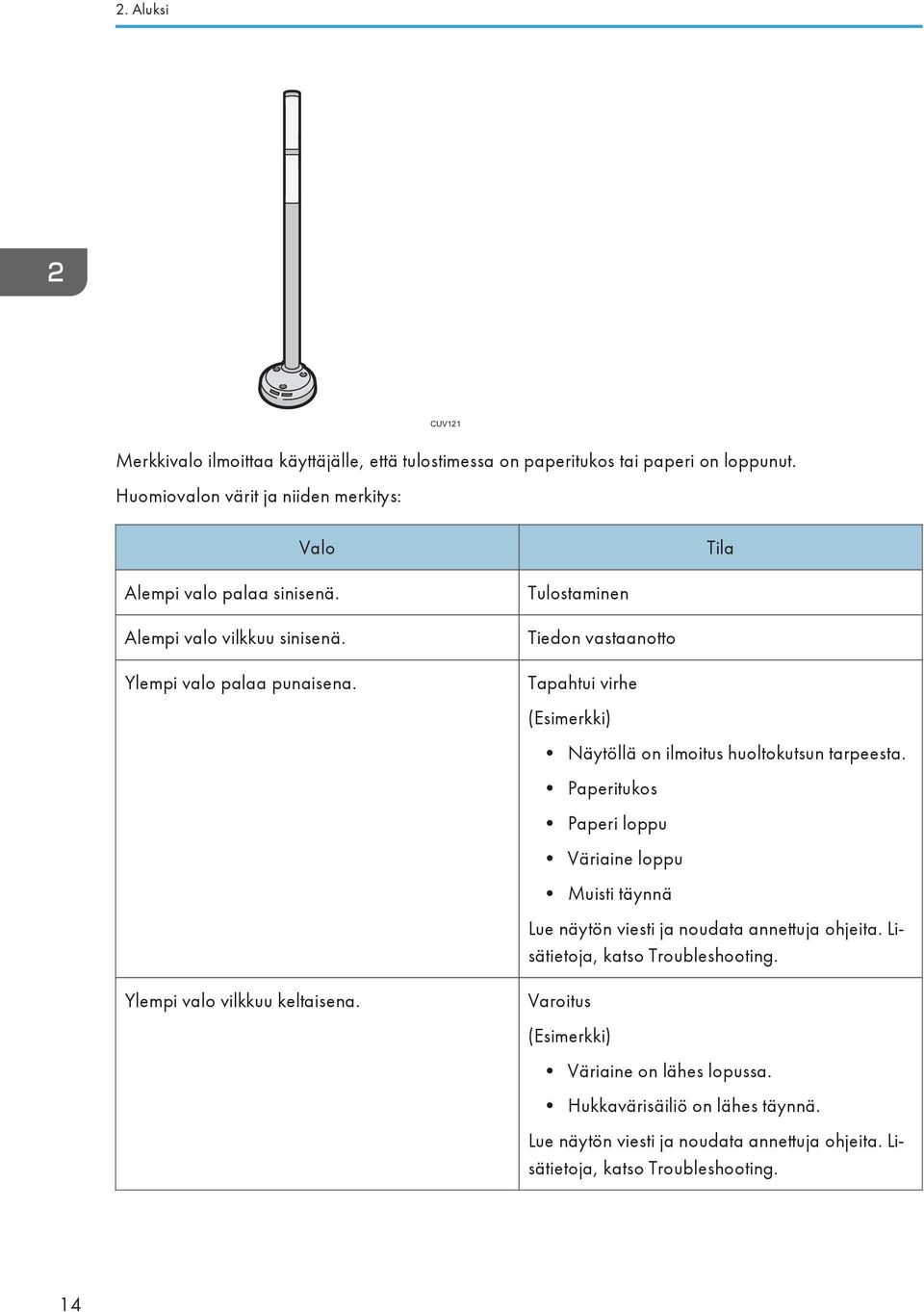

16 2. Aluksi CUV121 Merkkivalo ilmoittaa käyttäjälle, että tulostimessa on paperitukos tai paperi on loppunut. Huomiovalon värit ja niiden merkitys: Valo Tila Alempi valo palaa sinisenä. Alempi valo vilkkuu sinisenä. Ylempi valo palaa punaisena. Ylempi valo vilkkuu keltaisena. Tulostaminen Tiedon vastaanotto Tapahtui virhe (Esimerkki) Näytöllä on ilmoitus huoltokutsun tarpeesta. Paperitukos Paperi loppu Väriaine loppu Muisti täynnä Lue näytön viesti ja noudata annettuja ohjeita. Lisätietoja, katso Troubleshooting. Varoitus (Esimerkki) Väriaine on lähes lopussa. Hukkavärisäiliö on lähes täynnä. Lue näytön viesti ja noudata annettuja ohjeita. Lisätietoja, katso Troubleshooting. 14

17 Laitteen lisävarusteiden toiminnot Laitteen lisävarusteiden toiminnot Laitteen ulkoisten lisävarusteiden toiminnot DET Booklet Finisher SR5060 Lajittelee, niputtaa ja nitoo arkit. Vihkonidonnassa arkit nidotaan keskeltä ja taitetaan vihkoiksi. Sisältää seuraavat: Viimeistelijän ylätaso Viimeistelijän lajittelutaso Viimeistelijän vihkotaso Tulosteet voidaan rei'ittää, jos viimeistelijään on asennettu lisävarusteena saatava rei'itysyksikkö. 2. Leikkuri Leikkaa vihkojen etureunan, kun vihkot on vihkonidottu. 3. Niputusyksikkö Sisältää seuraavat: Niputusyksikön ylätaso Niputusyksikkötaso Niputusyksikön ylätason kapasiteetti on 250 paperiarkkia ja niputusyksikkötason kapasiteetti paperiarkkia. Voit yhdistää enintään kaksi niputusyksikköä. 4. Kampasitoja Kampasitoo arkit. 15

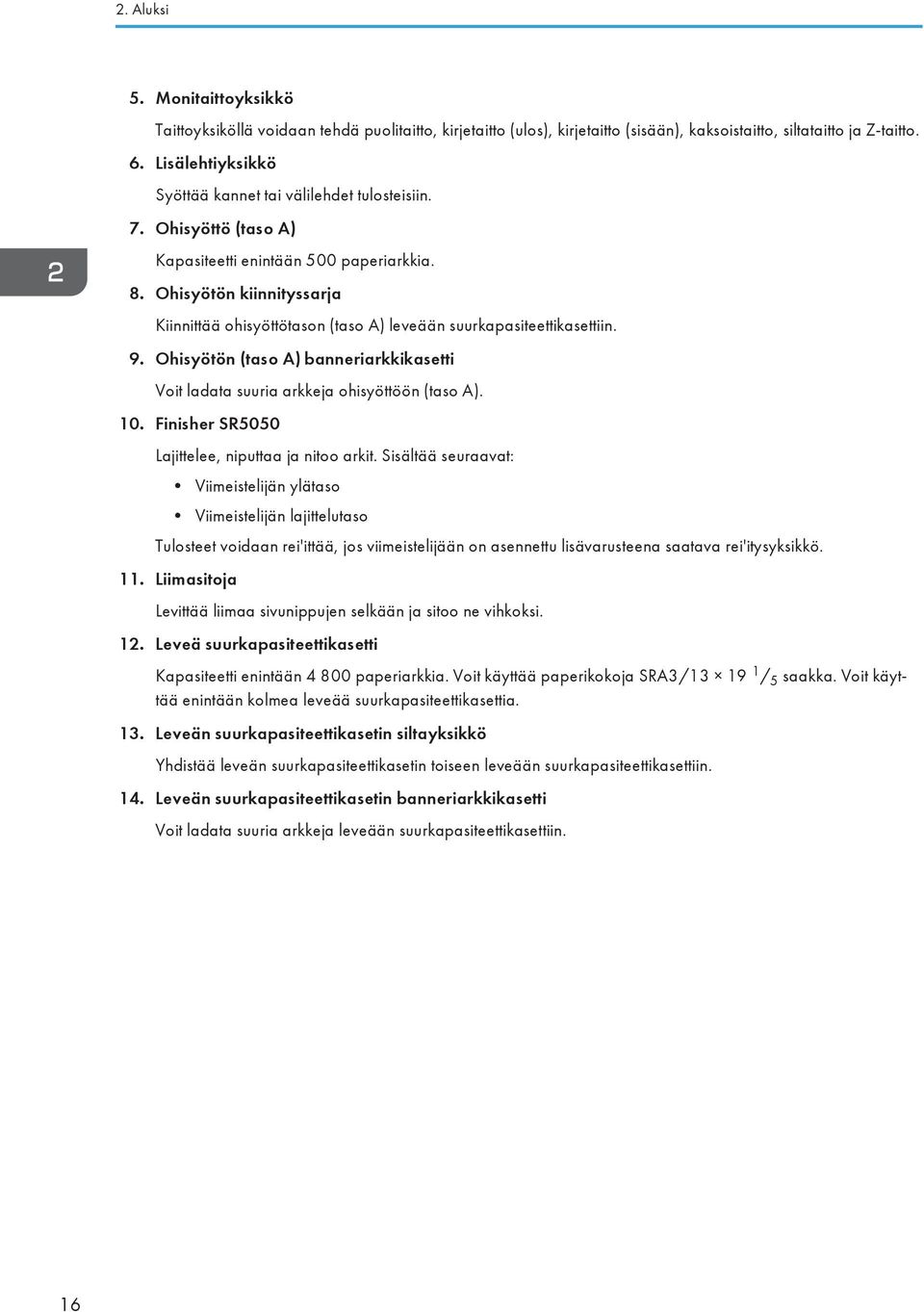

18 2. Aluksi 5. Monitaittoyksikkö Taittoyksiköllä voidaan tehdä puolitaitto, kirjetaitto (ulos), kirjetaitto (sisään), kaksoistaitto, siltataitto ja Z-taitto. 6. Lisälehtiyksikkö Syöttää kannet tai välilehdet tulosteisiin. 7. Ohisyöttö (taso A) Kapasiteetti enintään 500 paperiarkkia. 8. Ohisyötön kiinnityssarja Kiinnittää ohisyöttötason (taso A) leveään suurkapasiteettikasettiin. 9. Ohisyötön (taso A) banneriarkkikasetti Voit ladata suuria arkkeja ohisyöttöön (taso A). 10. Finisher SR5050 Lajittelee, niputtaa ja nitoo arkit. Sisältää seuraavat: Viimeistelijän ylätaso Viimeistelijän lajittelutaso Tulosteet voidaan rei'ittää, jos viimeistelijään on asennettu lisävarusteena saatava rei'itysyksikkö. 11. Liimasitoja Levittää liimaa sivunippujen selkään ja sitoo ne vihkoksi. 12. Leveä suurkapasiteettikasetti Kapasiteetti enintään paperiarkkia. Voit käyttää paperikokoja SRA3/ / 5 saakka. Voit käyttää enintään kolmea leveää suurkapasiteettikasettia. 13. Leveän suurkapasiteettikasetin siltayksikkö Yhdistää leveän suurkapasiteettikasetin toiseen leveään suurkapasiteettikasettiin. 14. Leveän suurkapasiteettikasetin banneriarkkikasetti Voit ladata suuria arkkeja leveään suurkapasiteettikasettiin. 16

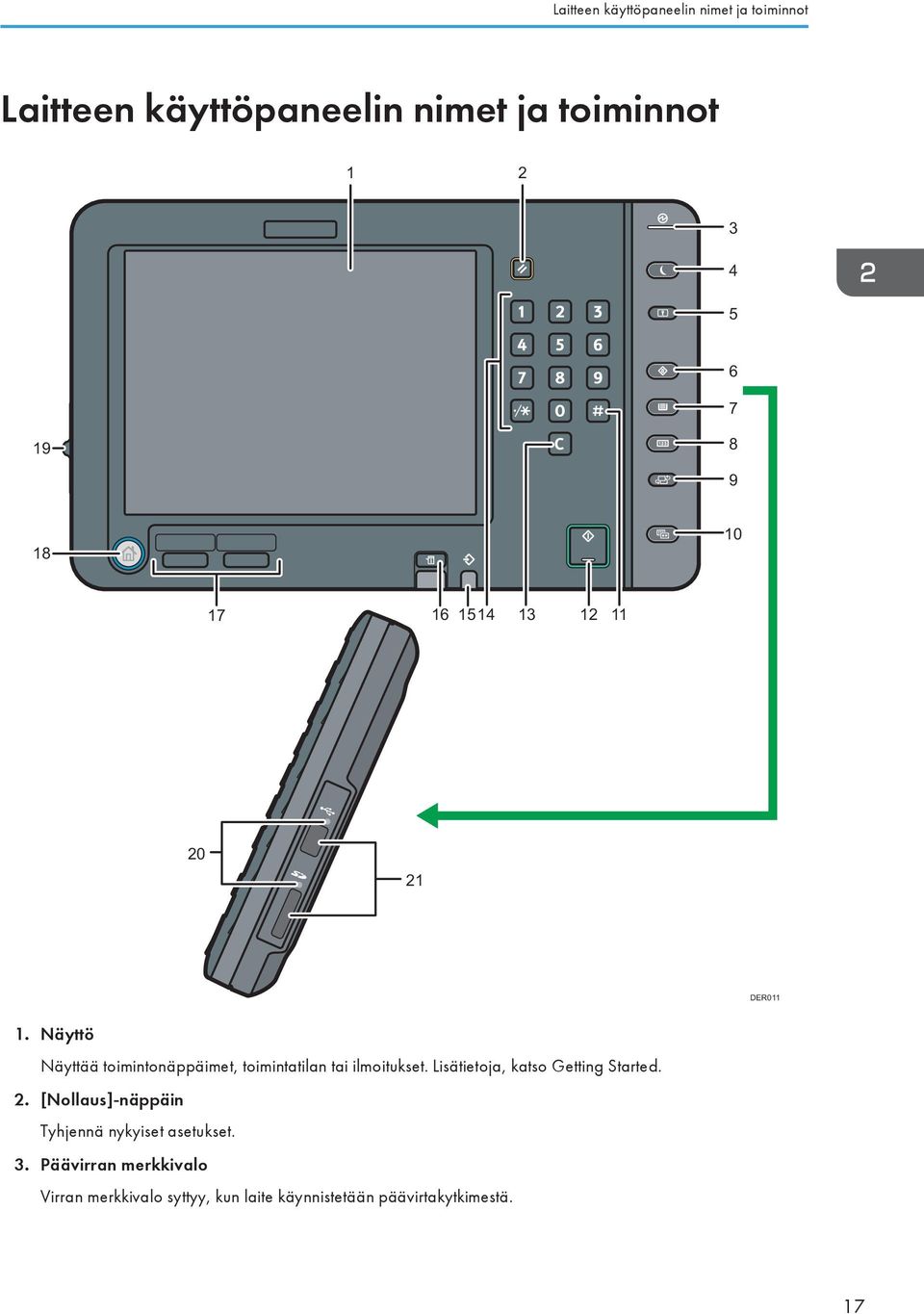

19 Laitteen käyttöpaneelin nimet ja toiminnot Laitteen käyttöpaneelin nimet ja toiminnot DER Näyttö Näyttää toimintonäppäimet, toimintatilan tai ilmoitukset. Lisätietoja, katso Getting Started. 2. [Nollaus]-näppäin Tyhjennä nykyiset asetukset. 3. Päävirran merkkivalo Virran merkkivalo syttyy, kun laite käynnistetään päävirtakytkimestä. 17

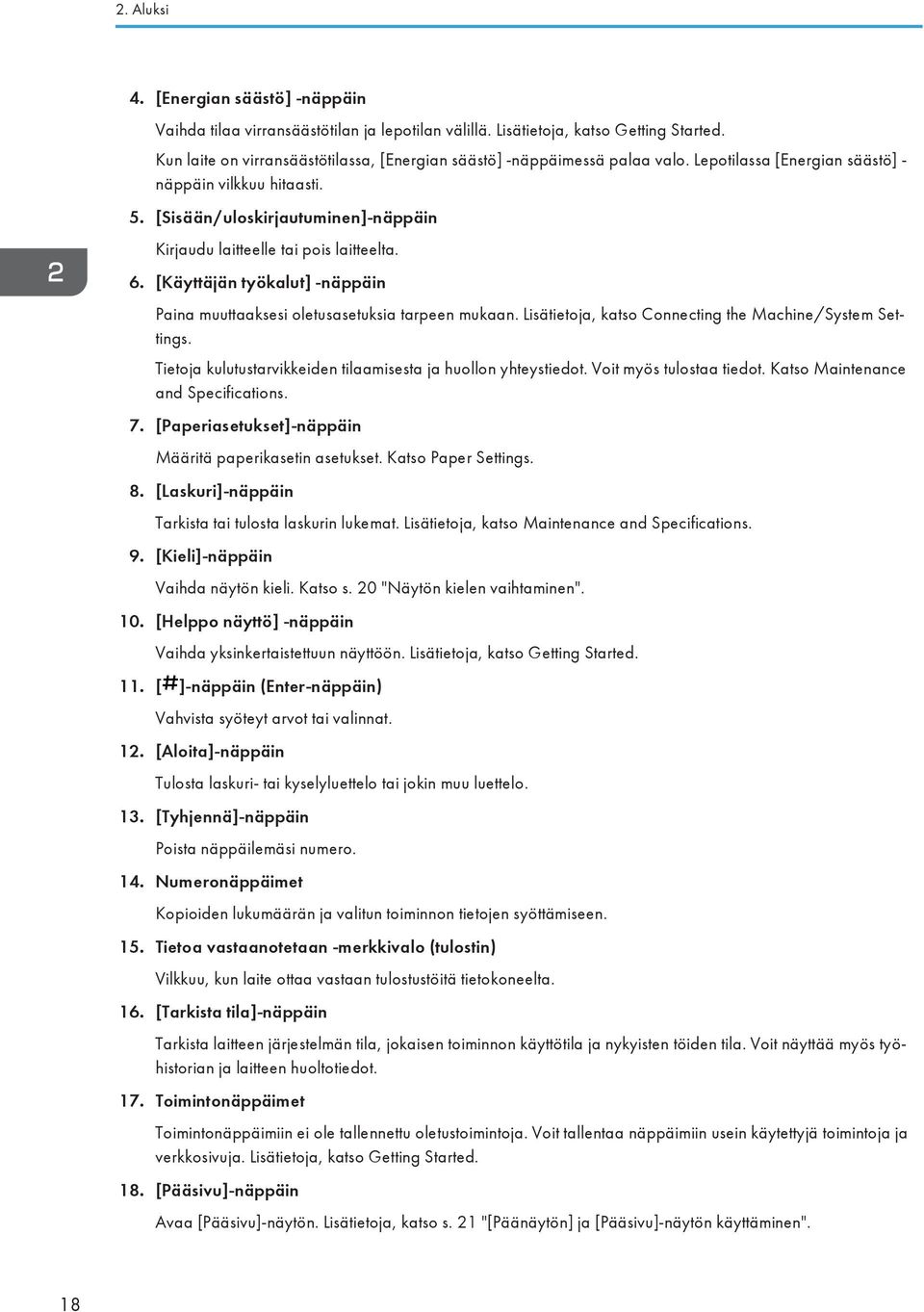

20 2. Aluksi 4. [Energian säästö] -näppäin Vaihda tilaa virransäästötilan ja lepotilan välillä. Lisätietoja, katso Getting Started. Kun laite on virransäästötilassa, [Energian säästö] -näppäimessä palaa valo. Lepotilassa [Energian säästö] - näppäin vilkkuu hitaasti. 5. [Sisään/uloskirjautuminen]-näppäin Kirjaudu laitteelle tai pois laitteelta. 6. [Käyttäjän työkalut] -näppäin Paina muuttaaksesi oletusasetuksia tarpeen mukaan. Lisätietoja, katso Connecting the Machine/System Settings. Tietoja kulutustarvikkeiden tilaamisesta ja huollon yhteystiedot. Voit myös tulostaa tiedot. Katso Maintenance and Specifications. 7. [Paperiasetukset]-näppäin Määritä paperikasetin asetukset. Katso Paper Settings. 8. [Laskuri]-näppäin Tarkista tai tulosta laskurin lukemat. Lisätietoja, katso Maintenance and Specifications. 9. [Kieli]-näppäin Vaihda näytön kieli. Katso s. 20 "Näytön kielen vaihtaminen". 10. [Helppo näyttö] -näppäin Vaihda yksinkertaistettuun näyttöön. Lisätietoja, katso Getting Started. 11. [ ]-näppäin (Enter-näppäin) Vahvista syöteyt arvot tai valinnat. 12. [Aloita]-näppäin Tulosta laskuri- tai kyselyluettelo tai jokin muu luettelo. 13. [Tyhjennä]-näppäin Poista näppäilemäsi numero. 14. Numeronäppäimet Kopioiden lukumäärän ja valitun toiminnon tietojen syöttämiseen. 15. Tietoa vastaanotetaan -merkkivalo (tulostin) Vilkkuu, kun laite ottaa vastaan tulostustöitä tietokoneelta. 16. [Tarkista tila]-näppäin Tarkista laitteen järjestelmän tila, jokaisen toiminnon käyttötila ja nykyisten töiden tila. Voit näyttää myös työhistorian ja laitteen huoltotiedot. 17. Toimintonäppäimet Toimintonäppäimiin ei ole tallennettu oletustoimintoja. Voit tallentaa näppäimiin usein käytettyjä toimintoja ja verkkosivuja. Lisätietoja, katso Getting Started. 18. [Pääsivu]-näppäin Avaa [Pääsivu]-näytön. Lisätietoja, katso s. 21 "[Päänäytön] ja [Pääsivu]-näytön käyttäminen". 18

21 Laitteen käyttöpaneelin nimet ja toiminnot 19. Näytön kirkkauden liukusäädin Säätää näyttöpaneelin kirkkautta. 20. Muistipaikan valo Syttyy, kun muistilaite asetetaan muistipaikkaan. 21. Muistipaikat SD-kortille tai USB-muistilaitteelle. 19

22 2. Aluksi Näytön kielen vaihtaminen Voit muuttaa näytöllä käytettävän kielen seuraavasti. Englanti on oletusasetuksena. 1. Paina [Kieli]-näppäintä, kunnes haluamasi kieli näkyy. DER048 20

23 [Päänäytön] ja [Pääsivu]-näytön käyttäminen [Päänäytön] ja [Pääsivu]-näytön käyttäminen [Päänäyttö] avautuu, kun painat [Pääsivu]-painiketta heti laitteen käynnistämisen jälkeen. [Päänäyttö] näyttää väriaineen ja paperin tilan. Kaikkien toimintojen kuvakkeet löytyvät [Pääsivu]-näytöltä. Voit lisätä [Pääsivu]-näyttöön pikavalintoja verkkosivuille. Lisättyjen pikavalintojen kuvakkeet näkyvät [Pääsivu]-näytöllä. Verkkosivuille pääsee helposti painamalla pikavalintakuvakkeita. Pääset [Pääsivu]-näyttöön painamalla [Pääsivu]-näppäintä. Jos [Pääsivu] -näyttö ei tule näkyviin, paina näytön oikeassa yläkulmassa olevaa -kuvaketta siirtyäksesi valikkonäyttöön. [Päänäyttö] FI DET010 21

24 2. Aluksi [Pääsivu]-näyttö FI DET Toimintatila ja viestit Näyttää toimintatilat ja viestit. 2. [Työlista] Paina nähdäksesi väripalvelimen työlistan. 3. Arvioitu aika Väripalvelinta koskevat tiedot näkyvät työlistalta. 4. [Huoltotiedot] Paina näyttääksesi [Huolto/Kysely/Laitetiedot] -välilehden [Tarkista tila] -näytössä. 5. Vaihda näyttöjä Paina vaihtaaksesi [Pääsivu]-näytön ja [Päänäytön] välillä. 6. [Tarviketiedot] Näyttää tarvikkeiden tiedot, kuten jäljellä olevan väriaineen määrän. 7. [Kasetin paperiasetus] Paina näyttääksesi [Kasetin paperiasetus] -näytön. 8. [Kasetin tiedot]/[lisälehtiyksikön tiedot] Näyttää paperikasettien ja lisälehtiyksikön tilan. 9. [Työlista] Väripalvelinta koskevat tiedot näkyvät työlistalta. 10. Pääsivun kuva Voit lisätä [Pääsivu]-näyttöön kuvan, esimerkiksi yhtiön logon. Lisätietoja kuvan vaihtamisesta, katso Convenient Functions. 22

25 [Päänäytön] ja [Pääsivu]-näytön käyttäminen 11. [Osoitelistan hallinta] Avaa osoitelista. Lisätietoja osoitelistan käyttämisestä, katso Connecting the Machine/System Settings. 12. [Selain] Avaa verkkosivuja. Lisätietoja selaintoiminnon käyttämisestä, katso Convenient Functions. 13. / Nuolinäppäimillä voit siirtyä sivulta toiselle, jos kuvakkeita on useammalla sivulla. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Voit lisätä pikavalintoja toimintoihin ja verkkosivuihin. Voit myös tarkastella toimintojen ja sovellusten kuvakkeita, jotka olet poistanut [Pääsivu]-näytöltä. Tavallisella näytöllä voidaan näyttää enintään 32 merkkiä pitkät pikakuvakkeiden nimet. Jos kuvakkeen nimen pituus ylittää 32 merkkiä, loput merkit näytetään muodossa "...". Yksinkertaisella näytöllä näytetään 30 merkkiä. Jos kuvakkeen nimen pituus ylittää 30 merkkiä, loput merkit näytetään muodossa "...". Lisätietoja verkkosivujen tallentamisesta suosikkeihin, katso Convenient Functions. Yhteisiin suosikkeihin tallennettujen sivujen pikakuvakkeita voidaan tallentaa [Pääsivu]-näyttöön. Kun käyttäjän todennus on käytössä, käyttäjän suosikkeihin tallennetut verkkosivut voidaan tallentaa myös käyttäjän [Pääsivu]-näyttöön. Voit tallentaa enintään 72 toimintoa ja pikavalintakuvaketta. Poista tarvittaessa käyttämättömiä kuvakkeita, jos määrä tulee täyteen. Lisätietoja, katso Convenient Functions. Voit vaihtaa kuvakkeiden paikkaa. Lisätietoja, katso Convenient Functions. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Web Image Monitorilla 1. Avaa Web Image Monitor. Lisätietoja, katso Connecting the Machine/System Settings. 2. Kirjaudu Web Image Monitoriin. 3. Lisää kuvakkeita [Pääsivu]-oletusnäyttöön osoittamalla kohtaa [Laitehallinta] ja valitsemalla [Laitehallinnan pääsivu]. Lisää kuvakkeita käyttäjäkohtaiseen [Pääsivu]-näyttöön osoittamalla kohtaa [Muokkaa käyttäjäkohtaisia näyttöjä]. 4. Napsauta [Muokkaa kuvakkeita] 5. Valitse halutussa kohdassa [ Kuvake voidaan lisätä.] ja napsauta [ Lisää]. 23

26 2. Aluksi 6. Valitse lisättävä toiminto tai pikavalintakuvake. 7. Napsauta [OK] neljä kertaa. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Käyttäjän työkalut -valikosta Seuraavassa tallennetaan pikavalintakuvake [Pääsivu]-näyttöön. 1. Paina [Käyttäjän työkalut]. 2. Paina [Muokkaa pääsivua]. DER Paina [Lisää kuvake]. 24

27 [Päänäytön] ja [Pääsivu]-näytön käyttäminen 4. Paina [Sovellus]-välilehteä. 5. Valitse lisättävä sovellus. 6. Valitse painike, jossa lukee [Tyhjä]. 7. Paina [OK]. 8. Paina [Käyttäjän työkalut]. Paina [ ] näytön oikeassa ylälaidassa tarkistaaksesi paikan yksinkertaisella näytöllä. 25

28 2. Aluksi Virran kytkeminen/katkaiseminen Älä painele toistuvasti päävirtakytkintä. Kun painat päävirtakytkintä, odota vähintään 20 sekuntia päävirran merkkivalon on syttymisen tai sammumisen jälkeen. Jos päävirran merkkivalo ei syty tai sammu 10 minuutin kuluessa painettuasi päävirtakytkintä, ota yhteyttä huoltoon. Päävirtakytkin on laitteen vasemmassa sivussa. Kytkimestä käynnistetään laitteen päävirta, jolloin virran merkkivalo käyttöpaneelin oikeassa reunassa syttyy. Kun päävirta katkaistaan, virran merkkivalo käyttöpaneelin oikeassa reunassa sammuu. Tämä katkaisee laitteesta virran kokonaan. Laite käyttää kahta virtajohtoa. Liitä virtapistokkeet erillisiin virtalähteisiin, joilla on omat suojakytkimet. Tarkista lisälaitteiden virrankulutus ja liitä ne sellaiseen lähettyvillä olevaan pistorasiaan, johon itse laite ei ole kytketty. Virran kytkeminen päälle 1. Varmista, että virtajohto on kytketty kunnolla pistorasiaan. 2. Avaa pääkytkimen kansi ja paina päävirtakytkintä. Päävirran merkkivalo syttyy. DET016 Virran kytkeminen pois päältä Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. 26

29 Virran kytkeminen/katkaiseminen Älä katkaise laitteesta virtaa, kun laite on toiminnassa. Älä pidä päävirtakytkintä painettuna alas, kun sammutat virran. Laite pakotetaan välittömään virrankatkaisuun, mikä voi vaurioitaa kiintolevyä tai muistia ja aiheuttaa toimintahäiriöitä. 1. Avaa pääkytkimen kansi ja paina päävirtakytkintä. Päävirran merkkivalo sammuu. Päävirta kytkeytyy automaattisesti pois päältä, kun laite sammuu. Jos käyttöpaneelin näyttö ei sammu, ota yhteys huoltoon. 27

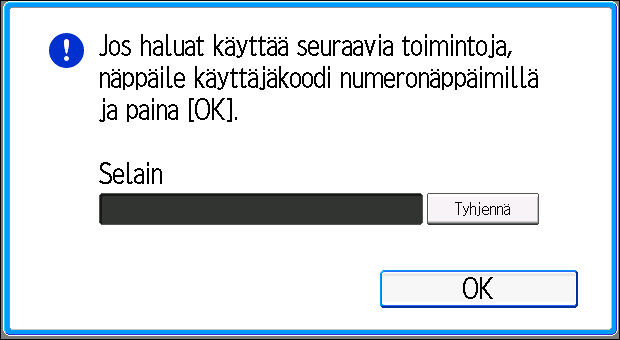

30 2. Aluksi Laitteelle kirjautuminen Kun todennusnäyttö avautuu Todennusnäyttö avautuu, jos perustodennus, Windows-todennus tai LDAP-todennus on käytössä. Voit käyttää laitetta vasta kun olet syöttänyt sisäänkirjautumisnimen ja sisäänkirjautumissalasanan. Jos käyttäjäkooditodennus on käytössä, et voi käyttää laitetta, ennen kuin olet antanut käyttäjäkoodin. Jos voit käyttää laitetta, olet kirjautunut sille. Kun et enää voi käyttää sitä, olet kirjautunut ulos. Kun olet kirjautunut laitteelle, muista myös kirjautua ulos. Se estää laitteen luvattoman käytön. Pyydä käyttäjien ylläpitäjältä sisäänkirjautumisnimi, sisäänkirjautumissalasana ja käyttäjäkoodi. Lisätietoja käyttäjän todennuksesta, katso Tietoturvaopas. Kohtaan Käyttäjäkooditodennus syötettävä Käyttäjäkoodi on sama numero, joka on tallennettu Osoitelistan kohtaan Käyttäjäkoodi. Käyttäjäkooditodennus käyttöpaneelilla Jos käyttäjäkooditodennus on käytössä, näytöllä pyydetään antamaan käyttäjäkoodi. 1. Näppäile käyttäjäkoodi (enintään kahdeksan numeroa) ja paina [OK]. Sisäänkirjautuminen käyttöpaneelilta Tässä kerrotaan, miten laitteelle kirjaudutaan, kun käytössä on perustodennus, Windows-todennus tai LDAP-todennus. 28

31 Laitteelle kirjautuminen 1. Napsauta [Sisäänkirjaus]. 2. Anna sisäänkirjautumisnimi ja paina [OK]. 3. Anna sisäänkirjautumissalasana ja paina [OK]. Kun käyttäjä on todennettu, esiin tulee käyttämäsi toiminnon näyttö. Uloskirjautuminen käyttöpaneelilla Tässä kerrotaan, miten kirjaudutaan ulos kun käytössä on perustodennus, Windows-todennus tai LDAPtodennus. Kun olet kirjautunut laitteelle, muista kirjautua siltä myös ulos luvattoman käytön estämiseksi. 1. Paina [Sisään/uloskirjautuminen]. 2. Paina [Kyllä]. DER049 29

32 30 2. Aluksi

33 3. Web Image Monitor Tässä kerrotaan yleisimmin käytetyistä Web Image Monitorin toiminnoista. Lisätietoja muista toiminnoista, katso Connecting the Machine/ System Settings tai Web Image Monitor -ohjelman Ohje. Pääsivun näyttäminen Tässä kerrotaan, miten Web Image Monitor ja pääsivu avataan. Älä aloita IPv4-osoitteen segmenttejä nollilla. Jos osoite on " ", anna se muodossa " ". 1. Avaa selain. 2. Kirjoita selaimen osoiteriville " IP-osoite tai isäntänimi)/" Web Image Monitorin pääsivu avautuu. Voit kirjoittaa myös laitenimen, jos se on tallennettu DNS- tai WINS-palvelimelle. Jos käytössä on SSL-protokolla ja palvelintodennus, kirjoita osoitteeksi " IP-osoite tai nimi)/". Web Image Monitor on jaettu seuraaviin alueisiin: FI DFN Valikot Luettelosta valitsemasi kohteen sisältö näytetään. 2. Otsikkoalue Näyttää kuvakkeet Ohjeet-linkkeihin ja avainsanahakutoimintoon. Täällä näkyvät myös [Sisäänkirjautuminen] ja [Uloskirjaus], joilla voit siirtyä pääkäyttäjätilasta käyttäjätilaan ja takaisin. 31

34 3. Web Image Monitor -kuvaketta. Päi- 3. Päivitä/Ohje (Päivitä): Päivitä laitteen tiedot napsauttamalla työalueen oikeassa yläkulmassa olevaa vitä koko näyttö napsauttamalla selaimen [Päivitä]-painiketta. (Ohje): Ohje-kuvakkeen avulla voit tarkastella tai ladata ohjetiedostoja. 4. Perustietojen alue Näyttää laitteen perustiedot. 5. Työalue Valitun valikkoaiheen sisältö näytetään työalueella. 32

35 4. Paperin ja väriaineen lisääminen Tässä kappaleessa kerrotaan, miten paperikasettiin lisätään paperia ja mitkä ovat suositeltavat paperikoot ja -tyypit. Paperin lisääminen Lisätietoja paperin lisäämisestä Varo sormiasi, kun lisäät paperia. Älä täytä ylärajamerkin yli. Paksulle kiiltävälle paperille tulostettaessa voi sattua tukoksia tai syöttövirheitä. Ilmaa siksi kiiltävät paperit huolellisesti ennen käyttöä. Kun lisäät paperia, aseta paperin kuitusuunta seuraavasti. Paperikuidun suunta Kasetit 1 2 tai leveä suurkapasiteettikasetti Ohisyöttö (taso A) Vaikka paperi lisätään yllä kuvatulla tavalla, tavalliset toiminnot ja tulostuslaatu eivät paperityypista riippuen kuitenkaan välttämättä onnistu. Tulosteet saattavat olla huomattavan taipuneita. Suorista rypistyneet tai taipuneet tulosteet. Lisätietoja paperin suoristamisesta, katso Paper Settings. Ilmaa pinoa ennen sen lisäämistä syöttölaitteeseen, jotta laite ei syötä useita arkkeja kerrallaan. 33

36 4. Paperin ja väriaineen lisääminen Jos kasetissa on jäljellä enää muutamia arkkeja kun lisäät paperia, kerralla voi syöttyä useita arkkeja. Poista paperit kasetista, niputa ne uusien arkkien kanssa ja ilmaa pino ennen sen lisäämistä kasettiin. Suorista paperi ennen lisäämistä. Kun paperi loppuu kasetista, joka on määritetty automaattisesti poistamaan tarpeettomat hakulehdet, lataa hakulehdet uudelleen jakson alusta (ensimmäinen arkki). Kun lisäät paperia kasettiin ensimmäistä kertaa tai kun muutat kasetin paperikokoa tai -tyyppiä, määritä oikeat paperiasetukset kohdassa Kasetin paperiasetus. Lisätietoja, katso Paper Settings. Lisätietoja käytettävien paperien koosta ja laadusta, katso s. 44 "Suositellut paperikoot ja -tyypit". Joskus laitteen läpi kulkeva paperi voi aiheuttaa rutisevan äänen. Ääni ei ole merkki toimintahäiriöstä. Paperien ilmaaminen 1. Irrota arkit toisistaan leyhyttämällä niitä. CVA Pidä kiinni pinon lyhyistä sivuista ja taivuta sitä edestakaisin, jotta arkit irtoavat toisistaan. Toista tämä useita kertoja. CVA069 34

37 Paperin lisääminen 3. Varmista, että arkit ovat irti toisistaan. CVA070 CVA071 Paperin lisääminen kasetteihin 1, 2 ja leveään suurkapasiteettikasettiin Kaikki paperikasetit täytetään samalla tavoin. Leveä suurkapasiteettikasetti on kasetti 3, kasetti 4, kasetti 5, kasetti 6, kasetti 7 tai kasetti 8. Tarkista, että papereiden vasemmat reunat ovat tasan. 1. Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy. DER088 35

38 4. Paperin ja väriaineen lisääminen 2. Aseta paperi kasettiin tulostuspuoli ylöspäin. Älä täytä ylärajamerkin yli. DER Työnnä paperikasetti varovasti kokonaan sisään. Kasetteihin 1, 2 ja leveään suurkapasiteettikasettiin voidaan lisätä erikokoisia papereita säätämällä sivu- ja päätyesteen asentoa. Lisätietoja, katso Paper Specifications and Adding Paper. Kasetteihin 1, 2 ja leveään suurkapasiteettikasettiin voi lisätä kirjekuoria. Aseta kirjekuoret oikeaan suuntaan, kun lisäät niitä kasettiin. Lisätietoja, katso s. 55 "Kirjekuoret". Jos käytät automaattista kasetinvaihtoa tai kansi- tai välilehtiä, tason edessä oleva vlao palaa kunnes tulostus on valmis. Paperin lisäys ei ole mahdollista valon palaessa. Paperin lisääminen ohisyöttötasolle (taso A) Käytä ohisyöttöä (taso A) kalvoille, tarroille, kuultopaperille ja paperille, jota ei voi asettaa paperikasettiin. Ohisyöttötasolle asetettavan paperin enimmäismäärä vaihtelee paperityypin mukaan. Älä täytä ylärajamerkin yli. Lisätietoja arkkien enimmäismäärästä, katso s. 44 "Suositellut paperikoot ja - tyypit". Tarkista, että papereiden vasemmat reunat ovat tasan. Kun lisäät vain muutamia arkkeja, älä aseta sivuohjaimia liian tiukasti. Jos sivuohjaimet ovat liian tiukasti paperia vasten, reunat voivat taittua tai paperi voi syöttyä väärin. Jos paperin paino on 52,3 63 g/m 2 (14 16,9 lb bond), se voi rypistyä. 1. Aseta sivuesteet paperikokoon ja tasaa sitten paperi ja lisää se tulostuspuoli ylöspäin. Älä täytä ylärajamerkin yli. 36

39 Paperin lisääminen DER Säädä päätyohjain. 1 2 DER Päätyohjain 2. Paperituki Irrota päätyohjain painamalla pysäytintä alas ja siirtämällä ohjainta oikealle. CWW312 37

40 4. Paperin ja väriaineen lisääminen 3. Paina ohisyötön (taso A) nostokytkintä. 1 DER Nostokytkin Nostokytkimen valo vilkkuu kun kasetti liikkuu ylös ja palaa jatkuvasti, kun se pysähtyy. Jos haluat lisätä paperia tai poistaa paperitukoksen, siirrä kasettia alaspäin painamalla nostokytkintä. Jos käytät ohisyötössä (taso A) paperikokoa A4, 8 1 / 2 11 tai suurempia, vedä paperituki ulos. Kirjelomakkeet on asetettava määrätyssä suunnassa. Lisätietoja, katso s. 42 "Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen". Voit lisätä kirjekuoria ohisyöttöön (taso A). Kirjekuoret on lisättävä tasolle määrätyssä suunnassa. Lisätietoja, katso s. 55 "Kirjekuoret". Määritä paperikoot, joita ei tunnisteta automaattisesti. Lisätietoja automaattisesti tunnistettavista ko'oista, katso s. 44 "Suositellut paperikoot ja -tyypit". Lisätietoja paperikoon määrittämisestä, katso Paper Specifications and Adding Paper. Kansilehtien lisääminen ohisyöttöön (taso A) Kun käytät hakulehtiä, käytä aina hakulehtiohjainta. Aseta hakulehdet aina ohisyötön oikeaan reunaan (taso A). 38

41 Paperin lisääminen 1 2 DER Hakulehtiohjain 2. Päätyohjain Paperin lisääminen lisälehtiyksikköön Älä peitä anturia tavaroilla tai papereilla. Laite voi tunnistaa paperikoon väärin tai voi aiheutua paperitukos. 1. Paina vapautusvipua ja säädä sivuohjaimet niin, että ne ovat tasan käytettävän paperikoon kanssa. DER Lisää paperi siististi. Älä täytä ylärajamerkin yli. Tarvittaessa tasaa sivuohjaimet huolellisesti lisäämääsi paperia vasten. 39

42 4. Paperin ja väriaineen lisääminen 1 DER Paperituki Laita paperi tulostuspuoli ylöspäin. Jos käytät vihkoviimeistelijää, aseta arkit tulostuspuoli alaspäin. Aseta paperi lisälehtiyksikköön saman suuntaisesti kuin paperikasetissa oleva paperi. Nidonta- tai rei'ityskohta on paperin vasemmalla puolella käyttäjästä katsoen. Kun asetat suurempaa paperikokoa kuin A4 tai (8 1 / 2 11), vedä paperituki ulos. Kansilehtien lisääminen liimasitojan lisälehtiyksikköön Kansilehtien pituus/koko vaihtelee selän paksuuden mukaan. Lisää paperi -suunnassa. Älä peitä anturia tavaroilla tai papereilla. Paperin kokoa ei ehkä tunnisteta oikein tai siitä saattaa aiheutua paperitukoksia. Selkämyksen paksuuden arviointi Tässä osassa kerrotaan, miten lasketaan selän likimääräinen paksuus ja kansiarkin pituus/koko. Huomaa, että kansiarkin pituus/koko vaihtelee vihkon selän paksuuden mukaan. Luettelon esimerkeissä paperin koko on A4 (8 1 / 2 11 ") ja paino 80 g/m 2 (20 lb Bond): 10 arkin vihko: 1 mm (0,04 tuumaa) 30 arkin vihko: 3 mm (0,12 tuumaa) 50 arkin vihko: 5 mm (0,20 tuumaa) 80 arkin vihko: 8 mm (0,32 tuumaa) 100 arkin vihko: 10 mm (0,40 tuumaa) 200 arkin vihko: 20 mm (0,80 tuumaa) Määritä kansilehden koko vihkon selän paksuuden perusteella. Laske kansilehden pituus seuraavan yhtälön avulla: 40

43 Paperin lisääminen Kansilehden vähimmäispituus (mm/tuumaa) = vihkoarkin pituus (mm/tuumaa) 2 + selän paksuus (mm/tuumaa) Jos haluat liimasitoa vihkon, jolla on seuraavat mitat, määritä kansiarkin pituudeksi vähintään 440 mm (17,4 tuumaa): CWW Kirjan sisäsivun pituus 2. Selän paksuus 3. Kansilehden pituus 1. Purista sivureunusta kevyesti ja tasaa se lisättävän paperin koon mukaan. CWW Aseta paperi tulostuspuoli ylöspäin ja tasaisesti pinottuna. Älä täytä ylärajamerkin yli. 41

44 4. Paperin ja väriaineen lisääminen CWW324 Et voi liimasitoa vihkoa, jos selän paksuus on yli 23 mm (0,9 tuumaa). Laitteesta riippuen kansilehtien ja alkuperäisten suunnan valinta voi olla hieman erilainen. Katso lisätietoja omaa laitettasi koskevista ohjeista. Kun lisäät paksua paperia (vähintään 251,0 g/m 2 (138,8 lb Index)) liimasitojan lisälehtitasoille, varmista, että paperin kuitu on kohtisuorassa syöttösuuntaan nähden. Jos lisäät arkkeja, jotka tarttuvat helposti yhteen (kuten päällystetyt arkit), muista ilmata ne huolellisesti ennen lisäämistä. Ilmaaminen auttaa estämään tukokset ja auttaa arkkeja syöttymään yksi kerrallaan. Liimasidontaprosessi voi naarmuttaa kiiltävää paperia. Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen Käytä alla olevia asetuksia ja paperin suuntia varmistaaksesi, että tulostin tulostaa oikein määrätynsuuntaiselle paperille (esimerkiksi kirjelomake tai -paperi). Aseta paperi seuraavan kuvan mukaisesti. Paperin suunta Kuvakkeiden merkitykset: Kuvake Kuvaus Aseta paperi tulostuspuoli ylöspäin. 42

45 Paperin lisääminen Tulostuspuoli Kasetit 1 2, ohisyöttö (taso A) tai leveä suurkapasiteettikasetti Yksipuoleinen Kaksipuoleinen Kun tulostat kirjelomakkeelle, määritä paperityypi tulostinohjaimen asetuksissa. Paina [Paperiasetukset] ja valitse käytettävän kasetin Paperityyppi-asetukseksi [Kirjelomake]. Katso Paper Settings. 43

46 4. Paperin ja väriaineen lisääminen Suositeltu paperi Suositellut paperikoot ja -tyypit Tässä annetaan suositellut paperikoot ja -tyypit. Jos käytät paperia, joka on taipunut liiallisen kosteuden tai kuivuuden takia, voi tapahtua nidontavirhe tai paperitukos. Älä käytä mustesuihkutulostimille tarkoitettua paperia. Se saattaa tarttua kiinni lämpöyksikköön ja aiheuttaa tukoksen. Varmista, että lisäät kalvot oikein päin. Väärin päin olevat kalvot saattavat tukkeutua. Kasetit 1, 2 ja leveä suurkapasiteettikasetti (Kasetit 3 8) *1, *14 Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 400,0 g/m 2 (14,0 lb bond 221,0 lb hakulehti) Paperin paino 1 Paperin paino 9 *2 Paperikoot, jotka voidaan tunnistaa automaattisesti: *3 A3 *4, A4, A5, B4 JIS, *4, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, *4, / 5 *4, SRA3 *4, SRA arkkia A3 *4, A4, A5, B4 JIS, *4, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, *4, / 5 *4, SRA3 *4, SRA4 44

47 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 400,0 g/m 2 (14,0 lb bond 221,0 lb hakulehti) Paperin paino 1 Paperin paino 9 *2 Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS *5, 8 1 / 2 13 *5, 8 1 / 2 11 *5, 8 1 / 4 14 *5, 8 1 / 4 13 *5, 8 10 *5, 7 1 / / 2 *5, 5 1 / / 2 *5, 8K *5, 16K *5, *5, *5, *5, *5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 *5, mm *5, mm, 4 1 / / 2 * arkkia 52,3 400,0 g/m 2 (14,0 lb bond 221,0 lb hakulehti) Paperin paino 1 Paperin paino 9 *2 A4 *5, A5 *5, B5 JIS *5, 8 1 / 2 13 *5, 8 1 / 4 14 *5, 8 1 / 4 13 *5, 8 10 *5, 7 1 / / 2 *5, 8K *5, 16K *5, *5, *5, *5, *5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 *5, mm *5, mm, 4 1 / / 2 *5 Oma koko: *6 Pysty: 100,0 330,2 mm Vaaka: 139,7 487,7 mm arkkia *7 Pysty: 3,94 13,00 tuumaa Leveys: 5,5 19,2 tuumaa 45

48 4. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA4 Pääll: kiilt. Pääll. matta A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA4 Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 A4, A5, B5 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4 46

49 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 487,7 mm Pysty: 5,50 13,00 tuumaa Leveys: 5,5 19,2 tuumaa Läpikuultava paperi A3, A4, B5 JIS *9 Kalvot A4, 8 1 / 2 11 *9 Hakulehdet *10 A4, 8 1 / 2 11 Tarra-arkit A4, 8 1 / 2 11 Kirjekuoret *8 *11, *12, * mm, mm, mm, mm, mm *15 *1 Voit asentaa banneriarkkikasetin kasetteihin 3, 5 ja 7. *2 Kun on valittu vaakapituudeltaan vähintään 487,8 mm (19,20 tuumaa) paperi, kasetin suurin paperipaino on Paperin paino 7. *3 Kun on asennettu banneriarkkikasetti, paperikokoa ei tunnisteta automaattisesti. *4 Kun banneriarkkikasetti on asennettu, valitse paperikoko Kasetin paperiasetus -valikosta. *5 Kun on asennettu banneriarkkikasetti, paperikokoa ei voi valita. *6 Kun on asennettu banneriarkkikasetti, voit lisätä kasettiin enintään 800 arkkia paperia, jonka pituus on 420,0 700,0 mm (16,54 27,55 tuumaa). *7 Kun paperin vaakapituus on 420,0 559,9 mm (16,54 22,00 tuumaa), paperikapasiteetti on 800 arkkia. Kun paperin vaakapituus on 560,0 700,0 mm (22,00 27,55 tuumaa), paperikapasiteetti on arkkia. *8 Kun on asennettu banneriarkkikasetti, paperikokoja ei voi valita. *9 Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *10 Hakulehtiohjain vaaditaan. *11 Avaa läpät ja aseta kirjekuoret niin, että niiden läpät osoittavat paperikasetin oikealle puolelle. *12 Syötä kirjekuorien koko (sisältäen läpän koon) Kasetin paperiasetus -toiminnolla. 47

50 4. Paperin ja väriaineen lisääminen *13 Kokoihin ei sisälly läpän koko. *14 Suorista kuprut, jotta paperi täyttää oheiset asetukset. 52,3 299,9 g/m 2 paperi: käpristymän korkeus 5 mm (0,2 tuumaa) tai vähemmän, R yli 100 mm (3,94 tuumaa) g/m 2 paperi: käpristymän korkeus 3 mm (0,12 tuumaa) tai vähemmän, R yli 100 mm (3,94 tuumaa). *15 Suorista kirjekuoren käpristymä ja määritä sitten kirjekuoren alaosan ja läpän väliseksi pinoamiskorkeuden erotukseksi 10 mm (0,4 tuumaa) tai vähemmän. Ohisyöttö (taso A) Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, arkkia A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

51 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 *1 B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm, mm, 4 1 / / arkkia A4, A5, B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm, 4 1 / / 2 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 Oma koko: *2 Pysty: 100,0 330,2 mm Vaaka: 139,7 487,7 mm *3 500 arkkia Pysty: 3,94 13,00 tuumaa Vaaka: 5,50 19,20 tuumaa *3 49

52 4. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Läpikuultava paperi A3, A4, B5 JIS *4 Kalvot A4, 8 1 / 2 11 *4 Hakulehdet *5 A4, 8 1 / 2 11, 8 1 / 2 14 Kirjekuoret Pysty: 100,0 330,2 mm Vaaka: 139,7 487,7 mm 10 arkkia Pysty: 3,94 13,00 tuumaa Leveys: 5,5 19,2 tuumaa *1 Valitse paperikoko. Lisätietoja, katso Paper Settings. *2 Syötä paperikoko. Lisätietoja, katso Paper Settings. *3 Kun banneriarkkikasetti on asennettu, mukautetun paperikoon enimmäisvaakapituus on 700,0 mm (27,55 tuumaa). *4 Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *5 Hakulehtiohjain vaaditaan. Lisälehtiyksikkö Paperin tyyppi ja paino Paperikoko Paperikapasiteetti g/m 2 (17,1 lb bond 79,9 lb kansi) Paperin paino 2 Paperin paino 5 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, arkkia 2 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

53 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti g/m 2 (17,1 lb bond 79,9 lb kansi) Paperin paino 2 Paperin paino 5 Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm 200 arkkia g/m 2 (17,1 lb bond 79,9 lb kansi) Paperin paino 2 Paperin paino 5 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, mm, mm Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 487,7 mm 200 arkkia 2 Pysty: 5,50 13,00 tuumaa Leveys: 5,5 19,2 tuumaa 51

54 4. Paperin ja väriaineen lisääminen Liimasitojan lisälehtiyksikkö: Paperin tyyppi ja paino Paperikoko Paperikapasiteetti g/m 2 (24,1 lb bond 165 lb hakulehti) Paperin paino 4 Paperin paino 7 Automaattisesti tunnistettavat paperikoot: A3, arkkia (tai korkeus enintään 24 mm) g/m 2 (24,1 lb bond 165 lb hakulehti) Paperin paino 4 Paperin paino , Valitse paperikoko Kasetin paperiasetus -valikosta: B4 JIS, 11 17, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, mm 200 arkkia (tai korkeus enintään 24 mm) 2 A3, B4 JIS, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, mm g/m 2 (24,1 lb bond 165 lb hakulehti) Paperin paino 4 Paperin paino 7 Oma koko: Pysty: ,2 mm Vaaka: ,7 mm 200 arkkia (tai korkeus enintään 24 mm) 2 Pysty: 10,12 13 tuumaa Vaaka: 14,34 19,20 tuumaa 52

55 Suositeltu paperi Paperin paksuus Paperin paksuus *1 Metrijärjestelmä Virallinen (bond) Kansilehtipaperi Hakupaperi Paperin paino 1 *2 52,3 63 g/m ,9 lb bond Paperin paino 2 63,1 80 g/m lb bond Paperin paino 3 80,1 105 g/m 2 21,1 28 lb bond lb kansi 23,1 29,9 lb kansi 30 38,9 lb kansi 29 34,9 lb hakulehti lb hakulehti 44,1 58 lb hakulehti Paperin paino 4 105,1 163 g/m 2 28,1 43 lb bond lb kansi 58,1 90 lb hakulehti Paperin paino 5 163,1 220 g/m 2 43,1 58,9 lb bond 60,1 80,9 lb kansi 90,1 121 lb hakulehti Paperin paino 6 220,1 256 g/m lb bond lb kansi 121,1 141 lb hakulehti Paperin paino 7 256,1 300 g/m 2 68,1 80 lb bond 94,1 110 lb kansi 141,1 165 lb hakulehti Paperin paino 8 300,1 350,0 g/m 2 80,1 93,3 lb bond 110,1 128,8 lb kansi 165, lb hakulehti Paperin paino 9 350,1 400,0 g/m 2 93,4 106,9 lb bond 128,9 147,0 lb kansi 193, lb hakulehti *1 Tulostuslaatu heikkenee, jos käytössä oleva paperi on lähellä vähimmäis- tai enimmäispaperipainoa. Vaihda paperin painon asetus ohuemmalle tai paksummalle paperille. *2 Kun paperin paksuus on 52,3 63,0 g/m 2 (14,0 16,9 lb bond), joidenkin paperityyppien reunat voivat rypistyä tai ne voivat aiheuttaa paperitukoksen. Tietyt paperityypit, kuten läpikuultava paperi ja piirtoheitinkalvot, saattavat aiheuttaa ääntä luovutettaessa. Ääni on normaalia eikä se vaikuta tulostuksen laatuun. Yllä olevien taulukoiden paperikapasiteetit ovat esimerkkejä. Todellinen paperikapasiteetti saattaa olla pienempi, paperityypin mukaan. Kun lisäät paperia, tarkista ettei paperipinon yläreuna ylitä kasetin ylärajamerkkiä. Jos useita arkkeja syöttyy kerralla, ilmaa paperit hyvin tai aseta ne yksitellen ohisyöttöön (taso A). 53

56 4. Paperin ja väriaineen lisääminen Voit määrittää, tunnistaako laite automaattisesti useiden arkkien syöttymisen kaikista kaseteista. Käyttäjän yleisasetukset -valikossa voit määrittää, pysäytetäänkö kesken olevat tulostustyöt vai jatketaanko niitä, kun monisyöttö havaitaan. Paperin kunto vaikuttaa laitteen kykyyn havaita useiden arkkien syöttymistä. Lisätietoja Käyttäjän yleisasetukset -kohdasta, katso Paper Settings. Suorista taipuneet arkit ennen käyttämistä. Paperin tyypistä ja kuitujen suunnasta riippuen Säädä paperin suoristusta -toiminto ei välttämättä saa paperia kokonaan suoristettua. Jos pitkäkuituinen paperi ei suoristu kunnolla, kokeile lyhytkuituista paperia. Lisätietoja Säädä paperin suoristusta -toiminnosta, katso Paper Settings. Paperikoosta riippuen tulostaminen voi olla tavallista hitaampaa. Jos käytät kirjekuoria,katso s. 55 "Kirjekuoret". Kun tulostat kirjelomakkeelle, lomakkeen suunta riippuu käytetystä toiminnosta. Lisätietoja, katso s. 42 "Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen". Kohdassa Kasetin paperiasetus valittavissa olevat paperityypit ovat yleisluontoisia luokitteluja. Tulostuslaatu ei välttämättä ole sama kaikille paperilaaduille. Lisätietoja, katso Paper Specifications and Adding Paper. Jos paperin pinta on pölyinen, tulosteisiin voi tulla valkoisia laikkuja. Poista pöly papereista leyhyttämällä niitä tehokkaasti. Tarrapaperin käyttäminen: Valitse [Tarrapaperi] [Kasetin paperiasetukset] -valikon kohdassa [Paperityyppi] ja valitse sitten paperin paksuus kohdassa [Paperin paino]. Kopiokalvojen käyttäminen: Kun tulostat kalvoille, valitse [Kalvo] kohdassa [Paperityyppi] kohdassa [Kasetin paperiasetus]. Varmista, että lisäät kalvot oikein päin. Väärin päin olevat kalvot saattavat tukkeutua. Ilmaa kalvot huolellisesti irrottaaksesi ne toisistaan ennen käyttöä. Tämä estää kalvoja takertumasta toisiinsa ja tukkeutumasta laitteella. Poista tulostetut arkit yksi kerrallaan. Kun tulostat suurkapasiteettiseen niputtajaan, määritä luovutustasoksi niputtajan ylätaso. Lisätietoja, katso Connecting the Machine/System Settings. Läpikuultavan paperin käyttäminen: Käytä pitkäkuituista läpikuultavaa paperia ja aseta paperi kuitusuunnassa. Läpikuultava paperi imee helposti itseensä kosteutta ja käpristyy. Suorista läpikuultava paperi, ennen kuin lisäät sen kasettiin/tasolle. Lisätietoja paperin suoristamisesta, katso Paper Settings. Poista tulostetut arkit yksi kerrallaan. Päällystetyn paperin käyttäminen: 54

57 Suositeltu paperi Jos käytät kiiltävää paperia, valitse [Pääll: kiilt.] kohdassa [Paperityyppi]. Jos käytät mattapaperia (esimerkiksi himmeää, silkki- tai satiinipintaista paperia), valitse [Päällystetty: matta] kohdassa [Paperityyppi]. Lisätietoja päällystetyn oman paperin asetuksista, katso s. 58 "Oman paperiasetuksen tallentaminen". Kun käytät päällystettyä tai kiiltävää paperia, ilmaa paperi hyvin. Jos paperit tukkeutuvat tai laite pitää outoa ääntä syöttäessään päällystettyjä, pinottuja papereita, syötä paperit yksi kerrallaan. Jos käytät päällystettyä paperia leveässä suurkapasiteettikasetissa, valitse paperityypiksi [Pääll: kiilt.], [Pääll: matta] tai [Päällystetty: kiiltävä] ja valitse paperin paksuus [Paperin paino] -valikosta. Väripaperin käyttäminen: Paperin väristä riippuen tulostin ei välttämättä osaa kohdistaa paperia oikein. Tämä voi aiheuttaa paperitukoksen. Jos käytät vaaleaa paperia, valitse paperityypiksi [Väri] kohdassa [Kas.paperias.]. Jos käytät mustaa tai tummaa paperia, tai jos asetuksen [Väri] valitseminen kohdassa [Kas.paperias.] ei poista paperitukosta, valitse paperityypiksi [Musta]. Jos paperitukos ei poistu valitsemalla asetukseksi [Väri] tai [Musta], säädä asetusta [Väripaperin tunnistustila] kohdassa [Käyttäjän yleisasetukset]. Lisätietoja, katso Paper Settings. Jos käytät paperikokoa A5 tai 5 1 / / 2 : Jos lisäät tulostimeen paperia, jonka koko on A5 tai 5 1 / / 2, avaa rungon vasen etusuojus ja käännä A5/Half Letter-vipu oikealle. DFT090 Kirjekuoret Tässä käsitellään tulostaminen kirjekuorille. Tietyn pituiset ja muotoiset läpät voivat aiheuttaa tukoksia. Kirjekuorien leveyden on oltava vähintään 139,7 mm (5,5 tuumaa). 55

58 4. Paperin ja väriaineen lisääminen Lisää kirjekuoret leveään suurkapasiteettikasettiin tai ohisyöttöön (taso A) ja valitse oikea paperityyppi. Kun asetat kirjekuoria leveään suurkapasiteettikasettiin, avaa läpät ja aseta kuoret suunnassa tulostuspuoli ylöspäin. CDL070 Jos tulostat sivusta avattaville kirjekuorille, avaa läpät ja aseta kuoret suunnassa tulostuspuoli ylöspäin. Läppien täytyy olla leveän suurkapasiteettikasetin tai ohisyötön (taso A) oikealla puolella. CDL081 Suositellut kirjekuoret Lisätietoja suositelluista kirjekuorityypeistä saat jälleenmyyjältäsi. Kirjekuorien säilytys Säilytä kirjekuoria suljetuissa muovipusseissa ja ota kerralla vain käyttämäsi määrä. Älä lisää kirjekuoria tulostuksen aikana, sillä se voi aiheuttaa syöttöhäiriöitä. Muista määrittää kirjekuoren ja läpän koko kohdassa [Kasetin paperiasetus]. Lisätietoja, katso Paper Specifications ja Adding Paper. Kun käytät kirjekuoria, aseta [Kasetin paperiasetus] -kohdassa [Paperin paino] -arvoksi kirjekuorissa käytetyn paperin paksuus kaksinkertaisena. Ennen kuin lisäät kirjekuoret, tasoita ne huolellisesti poistaaksesi ilman niiden sisäpuolelta ja poistaaksesi mahdolliset taitokset ja rypyt. Kun lisäät kirjekuoria, tarkista, että ne eivät ylitä ylärajamerkkiä. 56

59 Suositeltu paperi Aseta yksi kuori kerrallaan, jos: Kirjekuori jumittuu Kirjekuori ei syöty laitteeseen Useita kirjekuoria syöttyy samanaikaisesti Kun kosteus ylittää 50 %, kirjekuoret rypistyvät helposti ja niissä voi olla tulostusvirheitä. Tietyntyyppiset kirjekuoret saattavat rypistyä, likaantua tai niissä voi olla tulostusvirheitä. Jos tulostat kuoriin yhtenäisiä värialueita tai kuvia, kuoren saumakohtiin voi tulla viivoja. Vaakakooltaan alle 297 mm (11,7 tuuman) kirjekuoret saattavat jumittua. Poista tällöin Kuvan vinouman tunnistus käytöstä. Lisätietoja, katso Paper Settings. Kun tulostat kirjekuorille, joiden paksuus on yli 127 g/m 2 (47 lb kansi), älä käytä [Käyttäjän yleisasetukset] -valikon kohdan [Säädä paperin suoristusta] asetusta [Säädä -taiv.: voim.] tai [Säädä -taiv.: voim.]. 57

60 4. Paperin ja väriaineen lisääminen Oman paperiasetuksen tallentaminen Omia paperiasetuksia voidaan tallentaa enintään 100. Tarkista paperin tuotenimi, koko ja tyyppi ennen sen tallentamista. Tarkista, että paperin koko ja tyyppi ovat yhteensopivia käytettävän paperikasetin kanssa. Kasetin yhteensopivuus riippuu paperin koosta ja tyypistä. Lisätietoja käytettävien paperien koosta ja laadusta, katso s. 44 "Suositellut paperikoot ja -tyypit". Kun tallennettujen omien paperiasetusten enimmäismäärä täyttyy, uusia papereita ei voi tallentaa. Poista luettelosta tarpeettomat omat paperiasetukset ja yritä uudelleen. Lisätietoja, katso Paper Settings. Paperin nimen valinta paperihakemistosta 1. Paina [Paperiasetukset]. DER Paina [Muokkaa omaa paperiasetusta]. 3. Paina [Hae paperihakemistosta]. 4. Valitse paperi, jonka haluat tallentaa. Voit selata paperiluetteloa näppäimillä [ Edellinen][ Seuraava]. Voit valita kaksi paperityyppiä tai useampia. 58

61 Oman paperiasetuksen tallentaminen 5. Paina [Tallenna omaksi paperiasetukseksi]. 6. Paina [Kyllä]. 7. Paina kaksi kertaa [Poistu]. 8. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. [Muokkaa omaa paperiasetusta] -näytössä voit tarkistaa ja muuttaa tallennetun oman paperin asetuksia, kuten kokoa. Lisätietoja oman paperin muokkaamisesta, katso Paper Settings. Sellaisen paperin tallentaminen, jonka nimi ei näy paperihakemistossa Jos haluamaasi paperia ei löydy paperihakemistosta tai et tiedä paperin nimeä, toimi seuraavasti: Valitse paperin tyyppi paperihakemistosta Paperihakemisto sisältää sekä kaupallisten papereiden että eri paperityyppien tulostusvaatimukset. Voit valita hakemistosta paperisi tyypin ja tallentaa sen omana paperiasetuksena, vaikka et tietäisikään paperin nimeä. Voit valita seuraavat paperityypit: tavallinen, kiiltävä, matta, kirjekuori, vaalea, tumma ja teksturoitu. Paperityypit on edelleen jaoteltu painon mukaan. Anna paperin tyyppi- ja painotiedot käsin Voit tallentaa oman paperiasetuksen määrittämällä itse paperin tyypin ja painon. Valitse paperin tyyppi paperihakemistosta Voit valita paperin tyypin paperihakemistosta ja tallentaa sen omana paperiasetuksena. Voit valita seuraavat paperityypit: tavallinen, kiiltävä, matta, kirjekuori, vaalea, tumma ja teksturoitu. 59

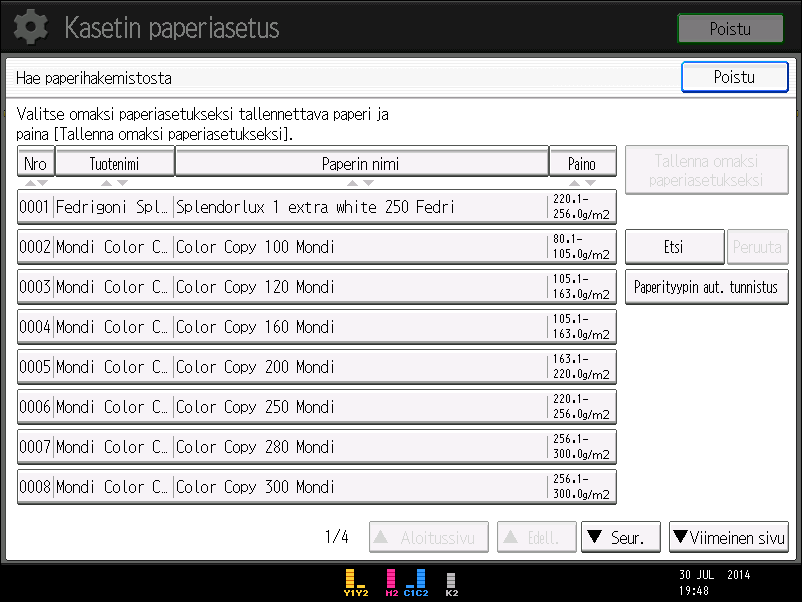

62 4. Paperin ja väriaineen lisääminen 1. Paina [Paperiasetukset]. 2. Paina [Muokkaa omaa paperiasetusta]. 3. Paina [Hae paperihakemistosta]. 4. Valitse paperillesi sopivin tyyppi ja paino. Paperityyppien luettelo näkyy paperihakemiston ensimmäisellä ja seuraavilla sivuilla. Voit selata paperiluetteloa näppäimillä [ Edellinen][ Seuraava]. 5. Paina [Tallenna omaksi paperiasetukseksi]. 6. Paina [Kyllä]. 7. Paina kaksi kertaa [Poistu]. 8. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. DER122 [Muokkaa omaa paperiasetusta] -näytössä voit tarkistaa ja muuttaa tallennetun oman paperin asetuksia, kuten kokoa. Lisätietoja oman paperin muokkaamisesta, katso Paper Settings. Anna paperin tyyppi- ja painotiedot käsin 1. Paina [Paperiasetukset]. DER122 60

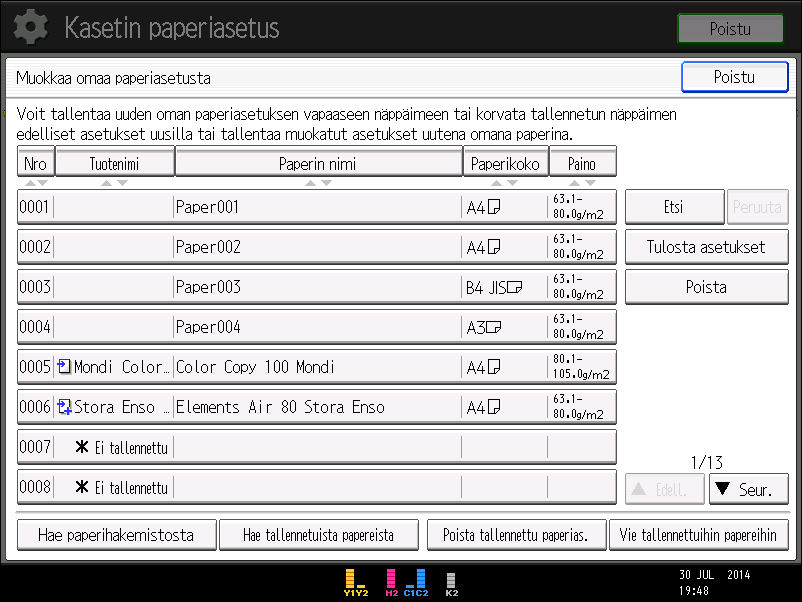

63 Oman paperiasetuksen tallentaminen 2. Paina [Muokkaa omaa paperiasetusta]. 3. Valitse numero, jonka tila on [ Ei tallennettu]. Selaa luetteloa näppäimillä [ Edellinen][ Seuraava]. 4. Paina [Muuta] kohdassa [Paperin nimi]. 5. Anna paperin nimi ja paina sitten [OK]. 6. Paina [Muuta] kohdassa [Paperikoko]. 7. Valitse paperin koko ja paina sitten [OK]. 8. Paina [Muuta] kohdassa [Paperin paino]. 9. Määritä paperin paino, ja paina sitten [OK]. Paina [Muuta] jos muutit paperin painoa. 10. Paina [Muuta] kohdassa [Paperityyppi]. 11. Valitse paperin tyyppi ja paina sitten [OK]. Paina [Muuta] jos muutit paperin tyyppiä. 12. Määritä muut kohdat kuten [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty], [Teksturoitu/ei], [Kopioi 2-puolisena] ja [Käytä autom. pap.valintaa] tarpeen mukaan. Jos muutat kohtia [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty] tai [Teksturoitu/ei] ja painat [OK], saat ilmoituksen [Lisäasetukset]-valikon tietojen alustamisesta. Ota asetusten muutokset käyttöön valitsemalla [Muuta]. Peruuta asetukset valitsemalla [Älä muuta]. 13. Paina [OK]. 14. Paina [Poistu]. 15. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. Jos käytät kiiltävää paperia, valitse [Kiiltävä] kohdassa [Pääll. pap. tyyppi]. Jos haluat käyttää mattapaperia (esimerkiksi himmeää, silkki- tai satiinipintaista paperia), valitse [Matta] kohdasta [Pääll. pap. tyyppi]. 61

64 4. Paperin ja väriaineen lisääminen Lisätietoja omista paperiasetuksista, katso Paper Settings. Lisätietoja [Lisäasetukset]-toiminnosta saat laitteen pääkäyttäjältä. Uuden oman paperin tallentaminen omaa paperia muokkaamalla Voit muokata tallennettuja omia paperiasetuksia ja tallentaa niitä uusina omina paperiasetuksina. Toiminto on kätevä, kun tallennetaan paperia, joka on samaa tyyppiä mutta eri kokoa kuin olemassaoleva paperi. Muutetuista asetuksista riippuen tallennetun uuden oman paperin lisätiedot ovat seuraavat: Kun valitun oman paperin asetuksia ei ole muutettu: Kaikki valitun paperin asetukset ([Paperin nimi], [Paperikoko], [Paperin paino] ja [Paperityyppi], mukaan lukien väriohjaimelle tarkoitetut ominaisuudet), kopioidaan nyt tallennettavalle omalle paperille. Kun valitun oman paperin seuraavia asetuksia muutetaan: [Paperin nimi], [Paperikoko], [Kopioi 2- puolisena], [Käytä autom. pap.valintaa] tai [Lisäasetukset]: Muutokset otetaan käyttöön uudelle omalle paperille. Kun valitun oman paperin seuraavia asetuksia muutetaan: [Paperin paino], [Paperityyppi], [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty] tai [Teksturoitu/ei]: Muutokset otetaan käyttöön uudelle omalle paperille ja lisäasetukset palautetaan oletusarvoihinsa asetuksien muutosten perusteella. Kun tehdään muutoksia paperihakemistoon tallennettuun omaan paperiin, voit muuttaa seuraavia asetuksia: [Paperin nimi], [Paperikoko], [Kopioi 2-puolisena] ja [Käytä autom. pap.valintaa]. Voit vahvistaa tuotenimen ja tietojen version kohdasta [Tuotenimi pap.hakemistossa]. 1. Paina [Paperiasetukset]. DER Paina [Muokkaa omaa paperiasetusta]. 3. Valitse numero, jonka tila on [ Ei tallennettu]. Selaa luetteloa näppäimillä [ Edellinen][ Seuraava]. 62

65 Oman paperiasetuksen tallentaminen 4. Paina [Käytä valmista omaa paperiasetusta]. 5. Valitse oma paperiasetus, jota haluat muuttaa. 6. Paina [OK]. 7. Muuta oman paperin asetuksia (kuten paperin nimi, koko ja tyyppi) tarvittavalla tavalla. Jos muutat kohtia [Paperin paino], [Paperityyppi], [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty] tai [Teksturoitu/ei]ja painat [OK], saat ilmoituksen [Lisäasetukset]-valikon tietojen alustamisesta. Ota asetusten muutokset käyttöön valitsemalla [Muuta]. Peruuta asetukset valitsemalla [Älä muuta]. 8. Paina [OK]. 9. Paina [Poistu]. 10. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. Lisätietoja omista paperiasetuksista, katso Paper Settings. Lisätietoja [Lisäasetukset]-toiminnosta saat laitteen pääkäyttäjältä. 63
