LA 9TU LA 12TU. Asennus- ja käyttöohjeet. Ilma-vesilämpöpumput Ulkoasennukseen. Suomi. Tilausnro.: FD 9102

Transkriptio

1 LA 9TU LA 12TU Asennus- ja käyttöohjeet Suomi Ilma-vesilämpöpumput Ulkoasennukseen Tilausnro.: FD 9102

2

3 Sisällysluettelo 1 Lue tämä heti...fi Tärkeitä ohjeita... FI Määräystenmukainen käyttö... FI Lainmukaiset ohjeet ja määräykset... FI Energiatehokas lämpöpumpun käyttö... FI-2 2 Lämpöpumpun käyttötarkoitus...fi Käyttöalue... FI Toimintatapa... FI-3 Suomi 3 Toimituksen sisältö...fi Peruslaite... FI Kytkentäkotelo... FI Lämpöpumpun ohjausyksikkö... FI-3 4 Kuljetus...FI-4 5 Sijaintipaikka...FI Yleistä... FI Kondenssivesiputki... FI-4 6 Asennus...FI Yleistä... FI Lämmityspuolen liitäntä... FI Sähköliitäntä... FI-6 7 Käynnistys...FI Yleistä... FI Valmistelut... FI Menettelytapa... FI-6 8 Puhdistus ja ylläpito...fi Ylläpito... FI Lämmityspuolen puhdistaminen... FI Ilmapuolen puhdistaminen... FI-7 9 Vianpoisto...FI-7 10 Laitteen poistaminen käytöstä/hävittäminen...fi-7 11 Laitteen tekniset tiedot...fi-8... A-I FI-1

4 Suomi 1 Lue tämä heti 1.1 Tärkeitä ohjeita Laite ei sovellu käytettäväksi taajuusmuuntajakäytössä. Lämpöpumppua saa kuljetuksen aikana kallistaa enintään 45º (joka suunnassa). Poista kuljetusvarmistin ennen laitteen käynnistystä. Imu- ja ilmanpoistoalueella ei saa olla esteitä. Huomioi maakohtaiset rakennusmääräykset! Lähelle seinää asennettaessa on huomioitava rakennuksen fysikaaliset vaikutukset. Puhaltimen poistoilmapiirissä ei saa olla ikkunoita tai ovia. Lähelle seinää asennettaessa voi lian kerääntyminen voimistua imu- ja poistoalueella. Poistoilma on suunnattava siten, että se ei kasvata lämpöhävikkiä viereisissä lämmitetyissä huoneissa. Mukana toimitettu likasuodatin on asennettava lämmityksen paluuvesiputkeen ennen lämpöpumppua. Laitetta ei saa sijoittaa kuoppiin tai sisäpihoihin, koska silloin kylmä poistoilma kerääntyy maahan ja pääsee enemmin tai myöhemmin uudestaan lämpöpumpun imupuolelle. Huomioi myötäpäiväisyys: Virheellinen liittäminen estää lämpöpumpun käynnistyksen. Lämpöpumpun ohjausyksikössä näkyy vastaava varoitus (sovita kaapelointi). Älä koskaan käytä puhdistusaineita, jotka sisältävät hiekkaa soodaa, happoja tai kloridia, koska ne syövyttävät pintoja. Sakan (kuten ruosteen) lämpöpumpun lauhduttimeen kerääntymisen estämiseksi suositellaan sopivaa suojamenetelmää, esim. Lämmitysjärjestelmien varustamista sähköfysikaalisella korroosionestolaitteistolla (esim. ELYSATOR-laitteistolla). Ennen laitteen avaamista on varmistettava että kaikki sähköpiirit ovat jännitteettömät. 1.2 Määräystenmukainen käyttö Tämä laite on hyväksytty ainoastaan valmistajan tarkoitettuun käyttötarkoitukseen. Muunlainen tai siitä poikkeava käyttö ei ole määräysten mukaista. Määräyksenmukaiseen käyttöön kuuluu myös asianomaisten asennus-ja käyttöohjeiden noudattaminen. Laitteen muuttaminen tai muokkaaminen on kielletty. 1.3 Lainmukaiset ohjeet ja määräykset Tämä lämpöpumppu on valmistettu asuinrakennuskäyttöön EYdirektiivin 2006/42/EY (konedirektiivin) artiklan 1 kohta 2 k mukaan ja on siten EY-direktiivin 2006/95/EC (matalajännitedirektiivin) kohteena. Laite on myös tarkoitettu myymälöiden, toimistojen ja sen kaltaisten työympäristöjen, maatalousrakennusten sekä majoitusliikkeiden ja muiden asuntojen lämmitykseen. Lämpöpumpun suunnittelussa ja toteutuksessa on noudatettu vastaavia EU-direktiivejä ja Saksan virallisia määräyksiä (ks. CEvaatimustenmukaisuustodistus). Lämpöpumpun sähköisessä kytkemisessä on noudatettava voimassa olevia EU-standardeja. Sen lisäksi on noudatettava sähköyhtiöiden kytkemisehtoja. Lämpöpumppu tulee liittää lämmitysjärjestelmään alan määräysten mukaisesti. Henkilöt, erityisesti lapset, jotka eivät fyysisesti, sensorisesti tai henkisesti tai kokemattomuuden tai tietämättömyyden vuoksi kykene käyttämään tätä laitetta, eivät saa käyttää sitä ilman vastuuhenkilön valvontaa tai ohjeistusta. Varmista, että lapset eivät voi leikkiä laitteiston kanssa. 1.4 Energiatehokas lämpöpumpun käyttö Käyttämällä tätä lämpöpumppua autat suojelemaan ympäristöä. Energiaa säästävän käytön kannalta on lämmönlähteen ja lämmitysjärjestelmän huolellinen mitoitus erittäin tärkeää. Erityisen tärkeätä lämpöpumpun tehokkuuden kannalta on lämmitysveden ja lämmönlähteen lämpötilaeron pitäminen mahdollisimman pienenä. Siksi on valittava lämmönlähde ja lämmitysjärjestelmä huolellisesti. 1 K korkeampi lämpötilaero nostaa energiankulutusta n. 2,5 %.. On muistettava, että lämmitysjärjestelmän suunnittelussa on huomioitava myös erikoiskuluttajat kuten käyttöveden kuumennus ja että ne mitoitetaan matalia lämpötiloja varten. Lattialämmitys (pintalämmitys) soveltuu matalien menoveden lämpötilojen (30 C - 40 C) ansiosta optimaalisesti lämpöpumpun käyttöön. Käytön aikana on tärkeää, että lämmönvaihtimiin ei tule epäpuhtauksia, koska silloin lämpötilaero suurenee ja lämpökerroin (COP) huononee. Myös lämpöpumpun ohjausyksikön oikea säätö on tärkeä tekijä energiansäästön kannalta. Lisätietoja tästä aiheesta löytyy lämpöpumpun ohjausyksikön käyttöohjeista. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. FI-2

5 2 Lämpöpumpun käyttötarkoitus 2.1 Käyttöalue Ilma-vesilämpöpumppu on tarkoitettu ainoastaan lämmitysveden lämmittämiseen. Sitä voi käyttää sekä olemassa olevissa että uusissa lämmitysjärjestelmissä. Tämä lämpöpumppu soveltuu käytettäväksi yksin tai rinnakkaislämmitysjärjestelmän kanssa aina -25 C ilman ulkolämpötilaan asti. Suomi Jatkuvassa käytössä lämmitysvedenpaluuvesilämpötilan on oltava vähintään 18 C, jotta höyrystin voi sulaa ongelmitta. Lämpöpumppu ei ole suunniteltu rakennuksen kuivausvaiheen lisääntynyttä lämmönkulutusta varten ; silloin on lisäksi käytettävä erityisiä lämmityslaitteita. Syksyn tai talven aikana tapahtuvaa rakennuksen kuivaamista varten suositellaan ylimääräisen sähkövastuksen asentamista (saatavana lisävarusteena). Laite ei sovellu käytettäväksi taajuusmuuntajakäytössä. 2.2 Toimintatapa Puhallin kerää ulkoilman ja puhaltaa sen höyrystimeen (lämmönvaihtimeen). Höyrystimessä ilma jäähtyy energian siirtyessä järjestelmään. Saatu lämpö siirtyy höyrystimessä kylmäaineeseen, joka höyrystyy. Sähköllä toimiva kompressori tiivistää höyrystynyttä kylmäainetta, jolloin sen lämpötila nousee. Tämän jälkeen lämpö siirtyy lauhduttimessa (lämmönsiirrin) lämmitysveteen. Sähköenergiaa käytetään silloin ympäristön lämmön siirtämiseksi korkeammalle lämpötilatasolle. Koska tämä laite siirtää energiaa ilmasta lämmitysveteen, kutsutaan sitä ilmavesilämpöpumpuksi Ilma-vesilämpöpumpun pääkomponentit ovat puhallin, höyrystin, sekä hiljainen kompressori ja paisuntaventtiili, lauhdutin ja elektroninen ohjausyksikkö. Kun ulkona on pakkasta, muodostuu höyrystimeen huurretta, jolloin lämmönsiirto huononee. Lämpöpumppu sulattaa höyrystimen tarpeen vaatiessa automaattisesti. Silloin voi ilmanpoistoon muodostua näkyvää höyryä säästä riippuen. 3 Toimituksen sisältö 3.1 Peruslaite Lämpöpumppu toimitetaan kompaktirakenteisena ja sisältää yllä listatut komponentit. Kylmäpiiri on tiiviisti suljettu ja sisältää Kioton pöytäkirjan mukaisen kylmäaineen R404A, jonka GWP-arvo on Kylmäaine ei sisällä CFC-aineita, ei tuhoa otsonia ja on palamaton. 1) Höyrystin 2) Puhallin 3) Lauhdutin 4) Painekytkimet 5) Kytkentäkotelo 6) Suodatinkuivain 7) Kompressori 8) Paisuntaventtiili 3.2 Kytkentäkotelo Kytkentäkotelo sijaitsee lämpöpumpun sisällä. Ensin on irrotettava etupaneeli ja ylhäällä vasemmalla oleva kiinnitysruuvi, sen jälkeen kytkentäkotelo voidaan kääntää ulospäin. Kytkentäkotelossa sijaitsevat verkkoliitäntä sekä kontaktorit ja pehmokäynnistysyksikkö. Ohjausjohdon pistokoskettimet sijaitsevat kytkentäkotelon pellillä lähellä kääntöpistettä. 3.3 Lämpöpumpun ohjausyksikkö Tämän ilma-vesilämpöpumpun yhteydessä on käytettävä toimituksen sisältöön kuuluvaa lämpöpumpun ohjausyksikköä. Lämpöpumpun ohjausyksikkö on helppokäyttöinen elektroninen säätö- ja ohjauslaite. Se ohjaa ja valvoo koko lämmitysjärjestelmää ulkolämpötilan mukaan sekä käyttöveden kuumennusta ja turvateknisiä laitteita. Paikan päällä asennettava ulkolämpötilan anturi ml. kiinnitysmateriali toimitetaan lämpöpumpun ja lämpöpumpun ohjausyksikön mukana. Lämpöpumpun ohjausyksikön toimintatapa ja käsittely selitetään sen käyttöoppaassa. FI-3

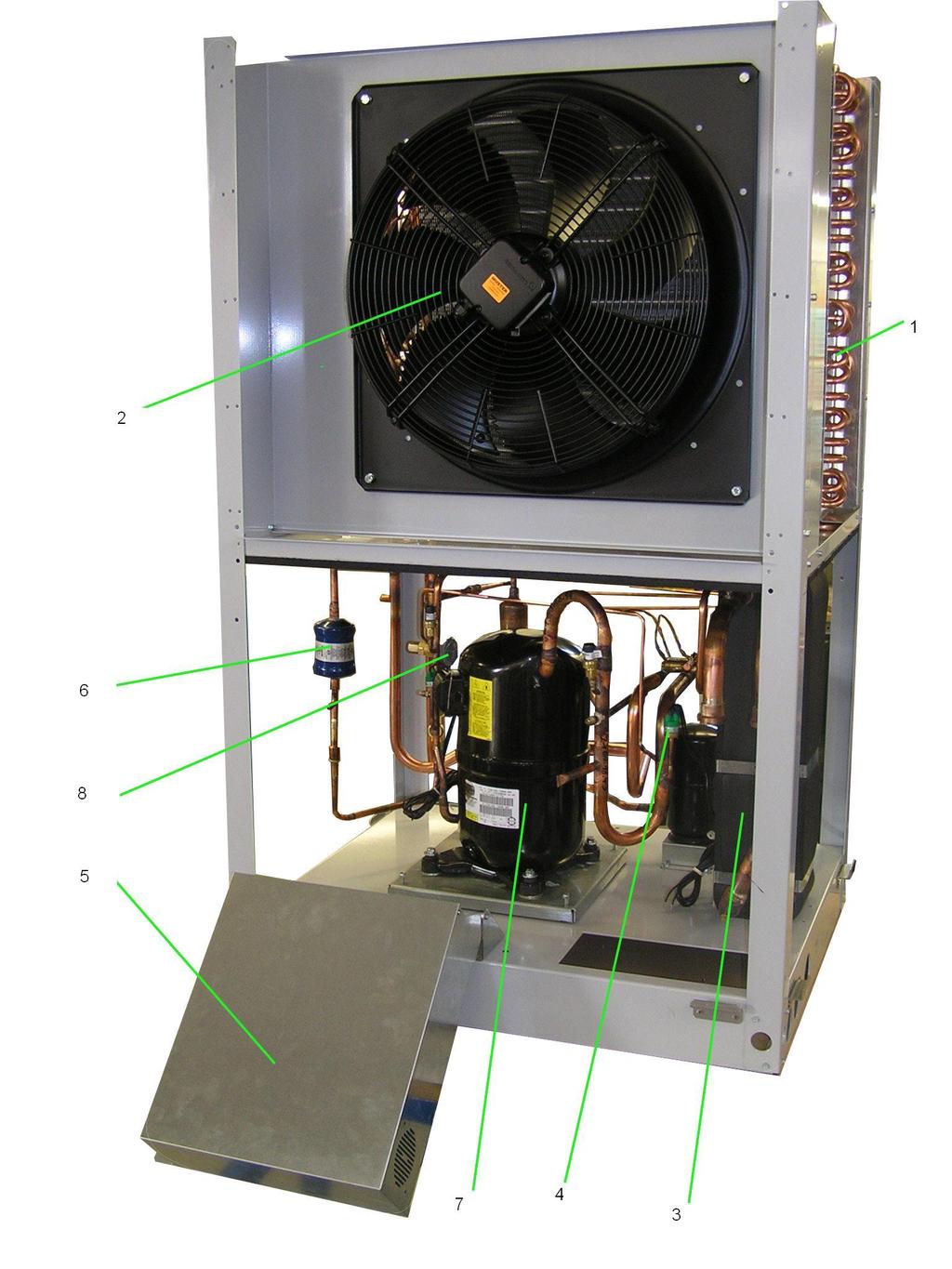

6 4 Kuljetus 5 Sijaintipaikka Suomi Lämpöpumppua saa kuljetuksen aikana kallistaa enintään 45º (joka suunnassa). Kuljetus lopulliseen asennuspaikkaan on tehtävä puulavan päällä. Peruslaitteen kuljetukseen saa käyttää nostokärryä, nostinta tms. tai 3/4" läpimittaisia putkia, jotka asetetaan pohjalevyn tai rungon aukkojen läpi. 5.1 Yleistä Laitteen sijoituspaikan on oltava tasainen, sileä ja vaakatasoinen alusta. Rungon tulee olla tiiviisti lattiaa vasten äänieristyksen varmistamiseksi ja vettä sisältävien osien jäätymissuojaksi. Muissa tapauksissa ylimääräiset eristystoimenpiteet saattavat olla tarpeen. Sen lisäksi lämpöpumppu on sijoitettava niin, että puhaltimen ilmanpoiston suunta kulkee poikittain tuulen pääsuunnan kanssa, jotta höyrystimen sulatus toimisi optimaalisesti. Huoltotöitä varten on oltava riittävästi tilaa laitteen läheisyydessä. Tämän voi taata noudattamalla alla olevia etäisyyksiä. Kuljetuksen jälkeen tulee laitteen pohjassa molemmin puolin olevat kuljetusvarmistimet poistaa. Ilmoitetut mitat koskevat ainoastaan yksittäisasennusta. Imu- ja ilmanpoistoalueella ei saa olla esteitä. Huomioi maakohtaiset rakennusmääräykset! Lähelle seinää asennettaessa on huomioitava rakennuksen fysikaaliset vaikutukset. Puhaltimen poistoilmapiirissä ei saa olla ikkunoita tai ovia. Poista kuljetusvarmistin ennen laitteen käynnistystä. Lähelle seinää asennettaessa voi lian kerääntyminen voimistua imu- ja poistoalueella. Poistoilma on suunnattava siten, että se ei kasvata lämpöhävikkiä viereisissä lämmitetyissä huoneissa. Laitetta ei saa sijoittaa kuoppiin tai sisäpihoihin, koska silloin kylmä poistoilma kerääntyy maahan ja pääsee enemmin tai myöhemmin uudestaan lämpöpumpun imupuolelle. 5.2 Kondenssivesiputki Laitteen käytössä muodostuva kondenssivesi on johdettava pois ilman jäätymisen vaaraa. Jotta se valuisi kunnolla pois, on lämpöpumpun oltava vaakatasossa. Kondenssiveden poistoputken läpimitan on oltava vähintään 50 mm ja sen on kuljettava viemäriin niin, ettei se voi jäätyä. Älä johdata kondenssivettä suoraan saostuskaivoon. Syövyttävät höyryt sekä roudalta huonosti suojattu kondenssivesiputki voivat rikkoa höyrystimen. FI-4

7 6 Asennus 6.1 Yleistä Lämpöpumppuun on tehtävä seuraavat liitännät: Lämmitysjärjestelmän meno- ja paluuvesiliitännät Kondenssiveden poisto Ohjausjohto lämpöpumpun ohjausyksikköön Virtalähde/sähköverkko Laitteeseen pääsemiseksi voidaan irrottaa kaikki peitelevyt. Avaa sitä varten molemmat ruuvit. Alemmat pellit voidaan vetää ylöspäin ulos kallistamalla niitä hieman eteenpäin. Sen jälkeen kun lämmityspuoli on asennettu, on lämmitysjärjestelmä täytettävä, ilmattava ja koepainettava. Huomioi seuraavat ohjeet laitetta täyttäessäsi: käsittelemättömän täyttö- ja korvausveden on oltava juomaveden laatuista (väritöntä, kirkasta, ei sakkaa) täyttö- ja korvausvesi on suodatettava (suurin huokoskoko 5 µm). Vesilämmitysjärjestelmissä ei karstan muodostamista voida kokonaan estää, mutta alle 60 asteen menovesilämpötiloissa se on niin vähäistä, että sen voi jättää huomioimatta. Keski- ja korkealämpötilan lämpöpumpuilla voidaan kuitenkin saavuttaa yli 60 asteen lämpötiloja. Siksi täyttö- ja korvausveden osalta on noudatettava seuraavia ohjearvoja (VDI-ohje 2035 lehti 1): Suomi Alapeltien avaaminen 2. Yläpellit on koukuilla kiinnitetty kansipeltiin. Pellit irrotetaan avaamalla molemmat ruuvit ja vetämällä pellit taaksepäin Alapeltien sulkeminen 2. Kokonaislämmitysteho [kw] Maa-alkalien summa yksikkönä mol/m³ tai mmol/l Kokonaiskovuus [dh] enint ,0 11, ,5 8,4 > 600 < 0,02 < 0,11 Lämmitysveden vähimmäisvirtaus Lämmitysjärjestelmän kaikissa toimintatiloissa on varmistettava, että lämpöpumpun läpi virtaa vähimmäismäärä lämmitysvettä. Sen voi varmistaa asentamalla esim. kaksinkertainen painehäviötön jakoputkisto tai ohivirtausventtiili. Ohivirtausventtiilin säätäminen on selitetty luvussa Käynnistys. Selvästi liian pieni vähimmäisläpivirtaus voi rikkoa koko lämpöpumpun kylmäpiirin levylämmönvaihtimen jäätyessä OHJE Ohivirtausventtiilin käyttöä suositellaan ainoastaan pintalämmityksille ja enint. 1,3 m³/h lämmitysveden virtaukselle. Muutoin laitteistossa voi esiintyä vikoja Yläpeltien avaaminen Yläpeltien sulkeminen 6.2 Lämmityspuolen liitäntä Lämpöpumpun lämmityspuolen liitännät on järjestettävä laitteen sisälle. Laitekohtaiset vähimmäismitat löytyvät laitteen teknisistä tiedoista. Liitettävät putket johdetaan alhaalta laitteesta ulos. Lisävarusteena on saatavana putkisarja, jonka avulla liitännät voidaan siirtää kylkeen. Pidä liittimistä kiinni avaimella liittäessäsi putkia. Ennen lämpöpumpun täyttöä lämmitysvedellä on lämmitysjärjestelmä huuhdeltava mahdollisten epäpuhtauksien, tiivistemateriaalien jäämien tms. poistamiseksi. Jos lauhduttimeen kerääntyy roskaa, voi lämpöpumppu lakata toimimasta kokonaan Jäätymissuoja Jäätymissuojaksi laitteistoon on järjestettävä käsin tapahtuva tyhjennysmahdollisuus (ks. kuva). Niin kauan kun ohjausyksikkö ja lämmityksen kiertopumppu ovat käyttövalmiina, toimii ohjausyksikön jäätymissuoja. Jos lämpöpumppu kytketään pois käytöstä tai sähkökatkoksen sattuessa laitteisto on tyhjennettävä. Lämpöpumppulaitteistoissa, joissa sähkökatkokseen ei voida reagoida (lomamökki), on lämmityspiirissä käytettävä sopivaa jäätymissuojaa. Mukana toimitettu likasuodatin on asennettava lämmityksen paluuvesiputkeen ennen lämpöpumppua. Puhdistus- ja huolto-ohjeet löytyvät likasuodattimen asennus- ja käyttöohjeista. FI-5

8 7 Käynnistys 7.1 Yleistä Suomi Ohjeidenmukaisen käynnistyksen varmistamiseksi nämä asennukset tulee teettää valmistajan hyväksymällä huoltopalvelulla. Tiettyjen ehtojen täyttyessä takuu on voimassa (ks. takuuehdot). 7.2 Valmistelut 6.3 Sähköliitäntä Lämpöpumpun käyttövirtajohtona toimii tavallinen 4-johtiminen kaapeli. Kaapeli on itse hankittava ja sen poikkileikkaus on valittava lämpöpumpun nimellisvirran (ks. liitteestä tekniset tiedot) sekä sähköyhtiön ohjeiden mukaan. Kaikkinapainen, vähintään 3 mm:n kontaktietäisyyden suojakatkaisin sekä 3-napainen suoja-automaatti, jossa on kaikkien vaiheiden yhteinen katkaisu, on oltava varusteena lämpöpumpun sähkönsyötössä (laukaisuvirta laitteen teknisten tietojen mukaan). Vaiheet tulee liittää myötäpäiväisesti. Vaihejärjestys: L1, L2, L3. Huomioi myötäpäiväisyys: Virheellinen liittäminen estää lämpöpumpun käynnistyksen. Lämpöpumpun ohjausyksikössä näkyy vastaava varoitus (sovita kaapelointi). Ohjausjännite syötetään lämpöpumpun ohjausyksikön kautta. Lämpöpumpun ohjausyksikön virransyöttö 230V AC-50 Hz tapahtuu laitteen käyttöohjeen mukaan (korkeintaan 16 A varoke). Ohjausjohdoissa (eivät kuulu toimituksen sisältöön) on suorakulmaiset pistokoskettimet molemmissä päissä. Toinen pää liitetään lämpöpumpun ohjausyksikköön ja toinen lämpöpumpun kytkentäkoteloon. Lämpöpumpussa pistokosketin sijaitsee kytkentäkotelon alapuolella. Ohjausjohtona käytetään kahta erillistä johtoa. Toinen johto on tarkoitettu 230 V ohjausjännitteelle ja toinen signaali- tai pienjännitteelle. Lisätietoja tästä aiheesta löytyy lämpöpumpun ohjausyksikön käyttöohjeista. Yksityiskohtaiset tiedot löytyvät liitteestä Sähkökaaviot Ennen lämpöpumpun käynnistystä on tarkistettava seuraavat kohdat: Lämpöpumpun kaikkien liitäntöjen on oltava asennettuina luvussa Luku 6 olevien ohjeiden mukaan. lämmityspiirissä on avattava kaikki venttiilit, jotka voivat estää lämmitysveden virtausta. Laitteen ilmanotto- ja ilmanpoistoväylissä ei saa olla esteitä. Puhaltimen kiertosuunnan on oltava sama kuin nuolen osoittama. Lämpöpumpun ohjausyksikön on oltava käyttöohjeensa mukaisesti säädetty lämmitysjärjestelmään sopivaksi. Kondenssiveden poiston on oltava varmistettu. 7.3 Menettelytapa Lämpöpumpun käynnistys tapahtuu lämpöpumpun ohjausyksiköstä. Asetukset on tehtävä ohjausyksikön käyttöohjeiden mukaan. Alle 7 C lämpöisen lämmitysveden kanssa käynnistys ei ole mahdollista. Puskurisäiliön vettä on lämmitettävä vähintään 18 C:een toisen lämmönkehittimen avulla. Menettele jatkossa seuraavasti käynnistysvikojen välttämiseksi: 1) sulje kaikki kulutuspiirit. 2) Lämpöpumpun veden virtaus on turvattava. 3) Valitse ohjausyksiköstä toimintatilaksi Automatiikka. 4) Käynnistä ohjelma Käynnistys erikoistoiminto-valikossa. 5) Odota, kunnes paluuveden lämpötila on saavuttanut vähintään 25 C. 6) Sen jälkeen avataan lämmityspiirien venttiileitä vuorotellen hitaasti ja aina niin, että lämmitysveden virtausta lisätään jatkuvasti avaamalla vähitellen lämmityspiirejä. Puskurisäiliön lämmitysveden lämpötila ei sen aikana saa laskea alle 20 C, jotta lämpöpumpun sulatus pysyy mahdollisena. 7) Sen jälkeen kun kaikki lämmityspiirit on kokonaan auki ja paluulämpötila pysyy vähintään 18 C:ssa, on lämpöpumpun käynnistys valmis. FI-6

9 8 Puhdistus ja ylläpito 8.1 Ylläpito Lakan suojaamiseksi on vältettävä esineiden laskemista laitteen päälle tai kylkiä vasten. Lämpöpumpun ulkoiset osat voidaan puhdistaa kostealla kankaalla ja tavallisilla puhdistusaineilla. Älä koskaan käytä puhdistusaineita, jotka sisältävät hiekkaa soodaa, happoja tai kloridia, koska ne syövyttävät pintoja. Käyttövikojen välttämiseksi, joiden syy on lian kerääntyminen lämmönvaihtimeen, on estettävä lian joutuminen lämmitysjärjestelmään. Mikäli siitä huolimatta tapahtuu käyttövikoja epäpuhtauksien vuoksi, on laitteisto puhdistettava alla olevien ohjeiden mukaisesti. 8.2 Lämmityspuolen puhdistaminen Happi voi muodostaa lämmityspiirissä hapetustuotteita (ruostetta), erityisesti jos laitteistossa on teräsosia. Ruoste siirtyy venttiilien, kiertopumppujen tai muoviputkien kautta lauhduttimeen. Siksi on tärkeää, että koko putkisto on diffuusiosuojattua tyyppiä, jotta happea ei pääse järjestelmään. Sakan (kuten ruosteen) lämpöpumpun lauhduttimeen kerääntymisen estämiseksi suositellaan sopivaa suojamenetelmää, esim. Lämmitysjärjestelmien varustamista sähköfysikaalisella korroosionestolaitteistolla (esim. ELYSATOR-laitteistolla). 8.3 Ilmapuolen puhdistaminen Poista roskat kuten lehdet ja oksat ennen lämmityskauden alkua höyrystimestä, puhaltimesta ja kondenssiveden poistoputkesta. Sitä varten lämpöpumppu avataan luvussa Luku 6.1 olevan ohjeen mukaisesti. Ennen laitteen avaamista on varmistettava että kaikki sähköpiirit ovat jännitteettömät. Puhdistuksessa ei saa käyttää teräviä ja kovia esineitä, muutoin höyrystin ja kondenssivesisäiliö voivat vaurioitua. Äärimmäisissä sääolosuhteissa (kuten lumikinosten muodostuessa) voi ilman imu- ja poistoaukkoihin muodostua jäätä. Silloin jäät on poistettava näiltä alueilta, jotta vähimmäisilmavirta varmistuu. Jotta nesteet voivat valua hyvin kondenssivesisäiliöstä tulee se tarkistaa säännöllisesti ja puhdistettava tarvittaessa. 9 Vianpoisto Tämä lämpöpumppu on laatutuote ja on tehty toimimaan ilman vikoja. Mikäli jostakin syystä ilmenee vika, näkyy se lämpöpumpun ohjausyksikön näytössä. Katso lämpöpumpun ohjausyksikön käyttöohjeista kohdasta Vianpoisto. Mikäli vikaa ei voida poistaa itse, on otettava yhteys huoltopalveluun. Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä lämpöpumpun parissa. Suomi Myös voitelu- ja tiivisteaineiden jäämät voivat liata lämmitysveden. Jos likaa on niin paljon, että lämpöpumpun lauhduttimen teho alenee, on asentajan puhdistettava laitteisto. Nykytietämyksen perusteella ehdotamme, että puhdistukseen käytetään 5 %:sta fosforihappoa tai, jos puhdistamaan joudutaan usein, 5 %:sta muurahaishappoa. Kummassakin tapauksessa puhdistusliuoksen on oltava huoneenlämpöistä. Suosittelemme suorittamaan lämmönvaihtimen huuhtelu normaalia läpivirtaussuuntaa vastaisesti. Happoa sisältävän puhdistusnesteen lämmityspiiriin joutumisen estämiseksi suosittelemme liittämään huuhtelulaite suoraan lämpöpumpun lauhduttimen meno- ja paluuveteen. Puhdistuksen jälkeen on huuhdeltava perusteellisesti neutraloivilla aineilla, muutoin puhdistusainejäämät voivat vaurioittaa järjestelmää. Ole varovainen happoja käsitellessäsi ja noudata työsuojeluohjeita. Jos on epäselvyyksiä kysy neuvoa puhdistusaineen valmistajalta! 10 Laitteen poistaminen käytöstä/hävittäminen Ennen lämpöpumpun irrottamista laitteen sähkö on katkaistava ja venttiilit suljettava. Noudata ympäristön kannalta tärkeitä vaatimuksia kylmäaineiden ja laiteosien kierrätyksen, uudelleenkäytön ja jätehuollon osalta voimassa olevien määräysten mukaisesti. Erityisen tärkeää on, että kylmäaineen ja kylmäöljyn jätehuolto tapahtuu asianmukaisella huolellisuudella. FI-7

10 11 Laitteen tekniset tiedot 1 Tyyppi ja tilauskoodi LA 9TU LA 12TU 2 Rakenne Suomi 2.1 Säädin ulkoinen ulkoinen 2.2 Lämpömäärän laskenta sisäänrakennettu sisäänrakennettu 2.3 Asennuspaikka / suojaustaso standardin EN mukaan ulkotila / IP24 ulkotila / IP Jäätymissuoja kondenssivesisäiliö / lämmitysvesi lämmitetty / on 1 lämmitetty / on Suoritustasot Käyttörajat 3.1 Lämmitysveden meno / paluuvesi C enint. 58 ± 2 / alk. 18 enint. 58 ± 2 / alk Ilma (lämmönlähde) C Suorituskykytiedot / läpivirtaus Lämmitysveden läpivirtaus / sisäinen paine-ero enintään m³/h / Pa 1,6 / ,0 / Lämmöntuotto / lämpökerroin (COP) 3 minimi m³/h / Pa 0,7 / ,9 / 600 olosuhteissa A-7 / W35 kw / --- EN EN ,5 / 2,8 7,6 / 2,9 A2 / W35-arvoilla kw / --- 7,5 / 3,7 9,4 / 3,7 A7 / W35-arvoilla kw / --- 9,2 / 4,2 11,6 / 4,3 olosuhteissa A7 / W55 kw / --- 7,1 / 2,7 9,8 / 2,5 A10 / W35-arvoilla kw / ,2 / 4,5 11,7 / 4,6 4.3 Äänitaso standardin EN mukaan db(a) Äänipaineen taso 10 m etäisyydellä (ilmanpoistopuoli) 4 db(a) Ilman läpivirtaus m³/h Mitat, paino ja täyttömäärät 5.1 Laitteen mitat ilman liitäntöjä K x L x P mm 1460 x 910 x x 1250 x Laitteen liitännät lämmitystä varten tuuma G 1 1/4'' tasotiivisteellä G 1 1/4'' tasotiivisteellä 5.3 Kuljetusyksikön paino mukaan lukien pakkaus kg Kylmäaine; kokonaistäyttömäärä tyyppi/ kg R404A / 3,4 R404A / 4,2 5.5 Voiteluaine; kokonaistäyttömäärä tyyppi/litra Polyolesteri (POE) / 1,3 Polyolesteri (POE) / 1,45 6 Sähköliitäntä 6.1 Syöttöjännite/varoke 3~/ PE 400 V (50Hz) / C16A 3~/ PE 400 V (50Hz) / C16A 6.2 Ohjausjännite/varoke - / - - / Käynnistysvirta pehmokäynnistyksellä A Nimellisteho A2/ W35/ maks. ottoteho 2 kw 2,04 / 3,5 2,52 / 3,8 6.5 Puhaltimen ottoteho W Enintään 140 Enintään Nimellisvirta A2 W35 / cos A / --- 3,68 / 0,8 4,55 / 0,8 6.7 Kompressorin öljytilan lämmittimen suurin ottoteho (kompressoria kohti) 7 Laite täyttää eurooppalaiset turvallisuusmääräykset 5 8 Mallin muut ominaisuudet: 1. lämmityskiertopumpun ja lämpöpumpun ohjausyksikön on aina oltava käyttövalmiina. 2. Nämä tiedot kuvaavat laitteiston kokoa ja suorituskykyä standardin EN mukaan. Taloudellisuuden ja energiakäytön kannalta on huomioitava muita tekijöitä, erityisesti sulatusteho, lisälämpöpiste ja säädöt. Nämä tehotiedot saavutetaan ainoastaan puhtailla lämmönsiirtimillä. Huoltoon, käynnistykseen ja käyttöön liittyvät tiedot löytyvät asennusja käyttöoppaan vastaavista kappaleista. Tässä yhteydessä tarkoittaa esim. A7/W35: Ulkoilman lämpötila 7 C ja lämmityksen menoveden lämpötila Maksimaalisella lämmityksen läpivirtauksella 4. Ilmoitettu äänipaineen taso vastaa lämpöpumpun käyttöääntä 35 C menoveden lämpötilassa lämmityskäytössä. 5. katso CE-vaatimustenmukaisuusvakuutus W ; säädetty termostaatilla Sulatustapa (tarpeen mukaan) Kierron kääntö Kierron kääntö 5 FI-8

11 1 Mittakuva... A-II 1.1 Mittakuva LA 9TU...A-II 1.2 Mittakuva LA 12TU...A-III 2 Kaaviot... A-IV 2.1 Kaaviot LA 9TU...A-IV 2.2 Kaaviot LA 12TU...A-V 3 Sähkökaaviot... A-VI 3.1 Ohjaus LA 9TU...A-VI 3.2 Tehonsyöttö LA 9TU...A-VII 3.3 Kytkentäkaavio LA 9TU...A-VIII 3.4 Selitykset LA 9TU...A-IX 3.5 Ohjaus LA 12TU...A-X 3.6 Tehonsyöttö LA 12TU...A-XI 3.7 Kytkentäkaavio LA 12TU...A-XII 3.8 Selitykset LA 12TU...A-XIII 4 Hydraulinen periaatekaava...a-xiv 4.1 Yksienergiakäytön laitteisto, jossa on kaksinkertainen painehäviötön jakoputkisto... A-XIV 4.2 Yksienergiakäytön laitteisto, jossa on ohivirtausventtiili ja käyttöveden kuumennus... A-XV 4.3 Selitykset... A-XVI 5 Vaatimustenmukaisuusvakuutus...A-XVII A-I

12 1 1 Mittakuva 1.1 Mittakuva LA 9TU X ( 1 : 5 ) X ,4 m ,0 m 0,5 m 0,03 m 0,03 m 0,13 m 0,85 m Kytkentäkaavio valinnaiselle putkisarjalle Asennuspaikka ja vähimmäisetäisyydet Ilmavirran suunta 0,24 m Ei vaadi vähimmäisetäisyyttä 0,69 m Käyttöpuoli Lämmitysken menovesi lähtö lämpöpumpusta G 1 ¼ ulkokierteet Lämmitysken paluuvesi tulo lämpöpumppuun G 1 ¼ ulkokierteet Läpivientialue sähköjohdot/kondenssivesi Valinnainen läpivienti Sähköjohtimet Valinnainen läpivienti Kondenssivesi Vaatii jäätymissuojan Päätuulensuunta ulkoasennuksessa A-II

13 Mittakuva LA 12TU X X ( 1 : 5 ) m 0,5 m 0,4 m 1,19 m Ei vaadi vähimmäisetäisyyttä 0,03 m 0,18 m 0,03 m 0,27 m ,69 m Lämmitysken menovesi lähtö lämpöpumpusta G 1 ¼ ulkokierteet Lämmitysken paluuvesi tulo lämpöpumppuun G 1 ¼ ulkokierteet Läpivientialue sähköjohdot/kondenssivesi Valinnainen läpivienti Sähköjohtimet Valinnainen läpivienti Kondenssivesi Vaatii jäätymissuojan Asennuspaikka ja vähimmäisetäisyydet Ilmavirran suunta Kytkentäkaavio valinnaiselle putkisarjalle Päätuulensuunta ulkoasennuksessa A-III

14 2 2 Kaaviot 2.1 Kaaviot LA 9TU A-IV

15 Kaaviot LA 12TU A-V

16 3 3 Sähkökaaviot 3.1 Ohjaus LA 9TU A-VI

17 A-VII Tehonsyöttö LA 9TU

18 Kytkentäkaavio LA 9TU A-VIII

19 Selitykset LA 9TU E4 F4 F5 F7 F12 F23 K1 K2 M1 M2 N1 N7 R2 R7 R9 R25 R26 Suutinrengaslämmitys puhallin Korkeapainepressostaatti Matalapainepressostaatti Termostaatti kuuman kaasun valvonta Häiriö N7 Puhallinhäiriö Kompressorin kontaktori Puhaltimen tehonsyöttörele Kompressori Puhallin Lämpöpumpun ohjausyksikkö Kompr. pehmokäynnistyksen ohjaus Paluuvesianturi Koodausvastus Menovesianturi Paineanturi kylmäpiiri- matalapaine (p0) Paineanturi kylmäpiiri- korkeapaine (pc) W1 Liitosjohto lämpöpumpun ohjausyksikköön 230V W2 Liitosjohto lämpöpumpun ohjausyksikköön <25V X1 X2 X3 X12 Kytkentäpiste: tehonsyöttö Kytkentäpiste: sisäinen kaapelointi= 230V Kytkentäpiste: sisäinen kaapelointi < 25V Pistoke: liitosjohto lämpöpumpun ohjausyksikköön = 230V X13.1 Pistoke: liitosjohto lämpöpumpun ohjausyksikköön < 25V X13.2 Pistoke: liitosjohto lämpöpumpun ohjausyksikköön < 25V Y1 Nelitieventtiili # Johdinnumero Johdotettu käyttövalmiiksi kytketään laitteistoon paikan päällä tarpeen mukaan A-IX

20 Ohjaus LA 12TU A-X

21 A-XI Tehonsyöttö LA 12TU

22 Kytkentäkaavio LA 12TU A-XII

23 Selitykset LA 12TU E1 E4 F4 F5 F7 F12 F23 K1 K2 M1 M2 N1 N7 R2 R7 R9 R25 R26 Öljykammiolämmitys kompressori Suutinrengaslämmitys puhallin Korkeapainepressostaatti Matalapainepressostaatti Termostaatti kuuman kaasun valvonta Häiriö N7 Puhallinhäiriö Kompressorin kontaktori Puhaltimen tehonsyöttörele Kompressori Puhallin Lämpöpumpun ohjausyksikkö Kompr. pehmokäynnistyksen ohjaus Paluuvesianturi Koodausvastus Menovesianturi Paineanturi kylmäpiiri- matalapaine (p0) Paineanturi kylmäpiiri- korkeapaine (pc) W1 Liitosjohto lämpöpumpun ohjausyksikköön 230V W2 Liitosjohto lämpöpumpun ohjausyksikköön <25V X1 X2 X3 X12 Kytkentäpiste: tehonsyöttö Kytkentäpiste: sisäinen kaapelointi= 230V Kytkentäpiste: sisäinen kaapelointi < 25V Pistoke: liitosjohto lämpöpumpun ohjausyksikköön = 230V X13.1 Pistoke: liitosjohto lämpöpumpun ohjausyksikköön < 25V X13.2 Pistoke: liitosjohto lämpöpumpun ohjausyksikköön < 25V Y1 Nelitieventtiili # Johdinnumero Johdotettu käyttövalmiiksi Kytketään paikan päällä tarpeen mukaan A-XIII

24 4 4 Hydraulinen periaatekaava 4.1 Yksienergiakäytön laitteisto, jossa on kaksinkertainen painehäviötön jakoputkisto A-XIV

25 Yksienergiakäytön laitteisto, jossa on ohivirtausventtiili ja käyttöveden kuumennus A-XV

26 Selitykset Sulkuventtiili Ohivirtausventtiili Varoventtiiliryhmä Likasuodatin Kiertopumppu Paisunta-astia Huonelämpötilalla ohjattu venttiili Sulkuventtiili, jossa on tarkastusventtiili Sulkuventtiili vedenpoistolla Lämmön kuluttaja Lämpötila-anturi Joustava liitosletku Suuntaisventtiili Ilma vesilämpöpumppu Lämpöpumpun ohjausyksikkö Sarja-puskurisäiliö Käyttövesivaraaja E9 Laippalämmitin käyttövedelle E10.1 Uppokuumennin K20 K21 M13 M16 M18 N1 R1 Kontaktori toinen lämmönkehitin Kontaktori laippalämmitin Pääpiirin lämmityksen kiertopumppu Apukiertopumppu Käyttöveden panostuspumppu Lämpöpumpun ohjausyksikkö Ulkoanturi R2.1 Ylimääräinen paluuvesianturi R3 Käyttövesianturi A-XVI

27 5 5 Vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus EC Declaration of Conformity Déclaration de conformité CE Allerkirjoittanut Glen Dimplex Deutschland GmbH The undersigned liiketoiminta-alue Dimplex L entreprise soussignée, Am Goldenen Feld 18 D Kulmbach vakuuttaa täten, että että jäljempänä mainitut laitteet (mainittu laite) täyttävät (täyttää) alla olevien asiaankuuluvien EY-direktiivien vaatimukset. Laitteiden (laitteen) minkä tahansa muuttaminen aiheuttaa tämän vakuutuksen raukeamisen. hereby certifies that the following device(s) complies/comply with the applicable EU directives. This certification loses its validity if the device(s) is/are modified. certifie par la présente que le(s) appareil(s) décrit(s) ci-dessous sont conformes aux directives CE afférentes. Toute modification effectuée sur l (les) appareil(s) entraîne l annulation de la validité de cette déclaration. Nimike: Designation: Désignation: Lämpöpumput Heat pumps Pompes à chaleur Tyyppi: Type(s): Type(s): LA 9TU LA 12TU EY-direktiivit Matalajännitedirektiivi 2006/96/EY EMC-direktiivi 2004/108/EY Painelaitedirektiivi 97/23/EY EC Directives Low voltage directive 2006/95/EC EMC directive 2004/108/EC Pressure equipment directive 97/23/EC Directives CEE Directive Basse Tension 2006/95/CE Directive CEM 2004/108/CE Directive Équipement Sous Pression 97/23/CE Käytetyt standardit Applied standards Normes appliquées EN :2002+A11+A1+A12+korj.+A2:2006 EN /A13:2008 EN :2003+A11+A12+A1+korj.+A2:2009 EN :2006 EN :1997+A1:2001 EN :2006 EN :1995+A1:2001+A2:2005 EN 378-1:2008, EN 378-2:2008+A1:2009, EN 378-3:2008, EN 378-4:2008 EN :2007, EN :2007, EN :2007+EN :2007/AC:2008, EN : 2007 DIN 8901:2002 BGR 500 (D), SVTI (CH) Määräystenmukaisuuden arviointimenetelmät painelaitedirektiivin mukaan: Moduuli A CE-merkki kiinnitetty: 2009 EY-vaatimustenmukaisuusvakuutus on annettu. Conformity assessment procedure according to pressure equipment directive: Module A CE mark added: 2009 EC declaration of conformity issued on. Procédure d évaluation de la conformité selon la directive Équipements Sous Pression: Module A Marquage CE: 2009 La déclaration de conformité CE a été délivrée le. A-XVII

28 Oy Glen Dimplex Nordic Ab Mestarintie PORVOO Oikeudet erehdyksiin ja muutoksiin pidätetään
