1 (Finnish) DM-SL Vaihdevipu Jälleenmyyjän opas RAPIDFIRE Plus 11-vaihteinen MTB XTR SL-M9000 DEORE XT SL-M8000

2 SISÄLLYSLUETTELO TÄRKEÄ TIEDOTE... 3 TURVALLISUUSOHJEITA... 4 TARVITTAVAT TYÖKALUT... 7 ASENNUS... 9 Asennus ohjaustankoon (normaalit spesifikaatiot)... 9 Asennus ohjaustankoon (I-tyyppi II/ I-tyyppi B)... 9 Vaihdevivun ja jarruvivun yhteensopivuus... 9 I-tyyppi II... 9 I-tyyppi B Huomautus: Eturattaiden lukumäärän mukaiset asennot ja vivun asento HUOLTO Sisävaijerin vaihtaminen Ilmaisinyksikön vaihto ja uudelleenasennus Jos ilmaisinyksikköä ei ole Uudelleenasennus kokoonpanoon, jossa ei ole ilmaisinyksikköä (suoja myydään erikseen) Vaihdevipuyksikön vaihto

3 TÄRKEÄ TIEDOTE TÄRKEÄ TIEDOTE Tämä jälleenmyyjän opas on tarkoitettu ensisijaisesti ammattitaitoisten pyörämekaanikkojen käyttöön. Käyttäjien, joilla ei ole asianmukaista mekaanikkokoulutusta, ei tulisi yrittää komponenttien asennusta itse jälleenmyyjän oppaiden ohjeiden perusteella. Jos jokin tämän oppaan kohta on epäselvä, älä jatka asennusta. Ota sen sijaan yhteyttä ostopaikkaan tai paikalliseen pyöräliikkeeseen avun saamiseksi. Muista lukea kaikki tuotteen mukana toimitetut käyttöoppaat. Älä pura tai muuta tuotetta muilla kuin tässä jälleenmyyjän oppaassa erikseen mainituilla tavoilla. Kaikki jälleenmyyjän oppaat ja käyttöohjeet ovat saatavana verkkosivustollamme ( Noudata asuinmaasi ja alueesi lakeja ja säädöksiä johtaessasi pyöräliikettä. Turvallisuussyistä tämä jälleenmyyjän opas on luettava kokonaan ennen käyttöä ja siinä olevia ohjeita on noudatettava tuotteen oikean toiminnan takaamiseksi. Seuraavia ohjeita on aina noudatettava henkilö- ja omaisuusvahinkojen välttämiseksi. Ohjeet on luokiteltu vaarallisuusasteen perusteella laiminlyöntien aiheuttamien seuraamuksien mukaan. VAARA Näiden ohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS Näiden ohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen. HUOMIO Näiden ohjeiden laiminlyönti voi aiheuttaa henkilö- tai omaisuusvahinkoja. 3

4 TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA VAROITUS Noudata käyttöoppaissa annettuja ohjeita, kun asennat komponentteja. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos pultti, mutteri tai muu osa löystyy tai vaurioituu ajossa, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Tämän lisäksi virheelliset tai puutteelliset säätötoimenpiteet voivat aiheuttaa ongelmia, joiden vuoksi polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Suojaa silmäsi suojalaseilla tai silmänsuojaimia, kun suoritat huoltotoimenpiteitä, kuten osien vaihtoa. Lue jälleenmyyjän opas huolellisesti ja säilytä se myöhempää käyttöä varten. HUOMAA Muista myös kertoa käyttäjille seuraavat ohjeet: Muista pyörittää poljinkampea, kun siirrät vaihdevipua. Jos vaihteiden toiminnassa ilmenee takertelua, puhdista takavaihtaja ja voitele kaikki liikkuvat osat. Tuotteiden takuu ei kata luonnollista kulumista eikä normaalikäytössä syntyviä ja ajan myötä ilmeneviä vaurioita. Asennus polkupyörään ja huolto: Rasvaa vaijeri ja vaijerin kuoren sisäpuoli ennen käyttöä, jotta osat liukuvat asianmukaisesti. Sujuvan toiminnan takaamiseksi käytä vaijerin kuorta [OT-SP41] ja vaijerinohjainta (SM-SP17/SP18). Vaihteensiirron vaijerissa käytetään erityisrasvaa. Älä käytä Premium-rasvaa tai muita rasvatyyppejä. Muussa tapauksessa vaihteiden vaihtaminen voi heikentyä. Käytä vaijerin kuorta, johon jää varaa pituuden puolesta, vaikka ohjaustanko käännettäisiin molempiin ääriasentoihinsa. Tarkista myös, että vaihdevipu ei kosketa pyörän runkoa, kun ohjaustanko käännetään ääriasentoihin. Jos vaihteen vaihtamisen säätöä ei voida tehdä, tarkista haarukkapään kohdistus, onko vaijeri voideltu tai onko vaijerin kuori liian pitkä tai lyhyt. Käytettyjen vaijereiden luettelo Tuotekohtainen sisävaijeri Suositeltu vaijerin kuori SL-M9000 SP41 vaijerin kuori SL-M Ø1,2mm 2 Vastakkainen puoli 3 Ø4mm * Katso luettelosta ulkopäitä koskeva suositus. * Älä anna pölyn tarttua sisävaijeriin. Jos vaijerissa oleva rasva pyyhitään pois, siihen kannattaa levittää SIS SP41 (Y ) -rasvaa. 4

5 TURVALLISUUSOHJEITA Suositeltujen ulkotulppien taulukko (A) Keskiöpatruunan vaijerinohjain Tulpan tyyppi Huomautukset [1] (B) Suljettu ulkopää (alumiini-tyyppinen) Etuvaihtaja/takavaihtaja Etuvaihtaja: suorakiinnitystyyppiset, suljetut ulkopäät, yläpuolinen kiinnitys; suljetut ulkopäät, sivukiinnitys [2] (C) Suljettu ulkopää (muovi-tyyppinen) Vaihtajan puoli [3] (D) (E) Suljettu ulkopää kielekkeellä Kumisuoja Vaijerin kuoren pidin rungon puolella [4] (F) Pitkällä kielekkeellä varustettu ulkopää Soveltuu, jos vaijerin kuoren kulma on suuri yhdysrakenteisessa rungossa kuljetettaessa. Jos sisävaijeri osuu rungon metalliosiin, jos kyseessä on runko sisäisellä vaijerireitityksellä Todellinen tuote voi poiketa kuvasta, koska tämän oppaan tarkoituksena on ensisijaisesti kuvata tuotteen käyttötoimenpiteitä. 5

6 TARVITTAVAT TYÖKALUT

7 TARVITTAVAT TYÖKALUT TARVITTAVAT TYÖKALUT Seuraavia työkaluja tarvitaan asennukseen, säätöön ja huoltoon. Työkalu Työkalu Työkalu 2mm kuusiokoloavain 4mm kuusiokoloavain Ruuvimeisseli [#1] 3mm kuusiokoloavain 7mm kiintoavain Ruuvimeisseli [#2] 7

8 ASENNUS

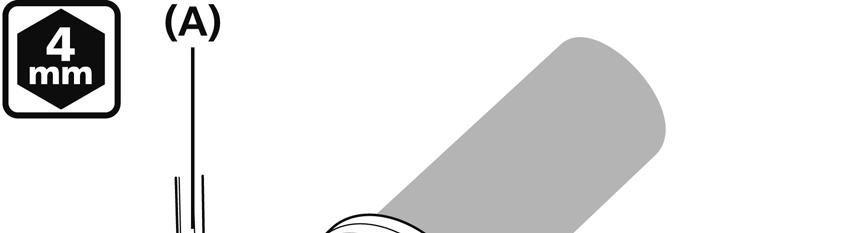

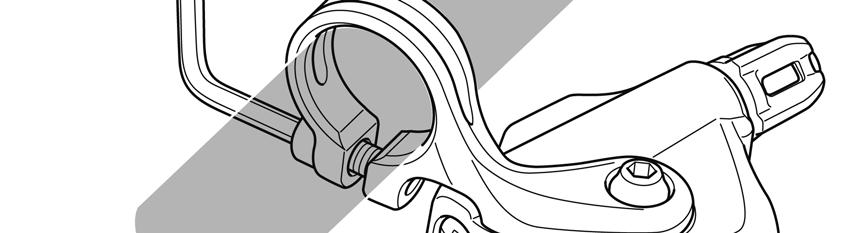

9 ASENNUS ASENNUS Asennus ohjaustankoon (normaalit spesifikaatiot) Asennus ohjaustankoon (I-tyyppi II/ I-tyyppi B) Vaihdevivun ja jarruvivun yhteensopivuus 1. Käytä ohjaustangon tuppea, jonka ulkohalkaisija on enintään Ø32mm. BL Tyyppi II Tyyppi B SL I-tyyppi II (SL-Mxxxx-IL/IR*) I-tyyppi B (SL-Mxxxx-B-IL/IR*) X - - X X: OK * "xxxx" ilmaisee mallinumeroa. Tuotespesifikaatiot saa osoitteesta ( I-tyyppi II (A) 4mm kuusiokoloavain 1. Avaa jarruvivun kiinnityspanta kuusiokoloavaimella kuvan mukaisesti. 4mm kuusiokoloavain 3 N m {30 kgf cm} HUOMAA Asennettaessa osia hiilikuiturunkoon (ohjaustankoon), runko (ohjaustanko) voi vaurioitua tai kiinnitysvoima voi jäädä riittämättömäksi, vaikka käytettäisiin suositeltua kiristysmomenttia. Tarkista sopiva kiristysmomentti polkupyörän tai rungon (ohjaustangon) valmistajalta. Asenna paikkaan, jossa se ei häiritse jarrun ja vaihteiden toimintaa. Älä käytä yhdistelmänä, joka haittaa jarrun toimintaa. (A) Kiinnityspanta (B) 2mm kuusiokoloavain 2. Irrota kiinnityspannan sisäpuolelle kiinnitetty sovitin. Poista jäljelle jäänyt liima-aine. (A) Sovitin 9

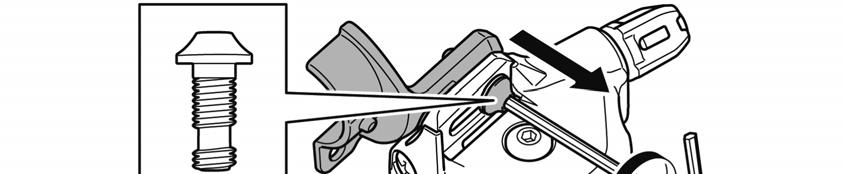

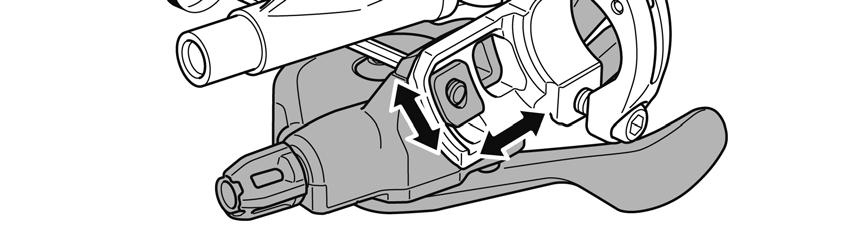

10 ASENNUS 3. Aseta vaihdevivun kiinnikkeen ulkoneva osa jarruvivun kiinnikkeessä olevaan reikään. 5. Vaihdevivun asentoa voidaan säätää liu'uttamalla sitä pysty- tai vaakasuunnassa. Löysennä yksikön säätöruuvia kuusiokoloavaimella ja säädä asentoa. 3mm kuusiokoloavain 4 N m {40 kgf cm} 4. Kiinnitä jarruvivun kiinnityspanta kuusiokoloavaimella. TEKNISIÄ VINKKEJÄ Yksikön säätöruuvin irtoaminen on estetty siten, että keskikohta on tasainen ilman uria. Irrota löysentämällä ruuveja ja vetämällä vaihdevivun pääyksikköä samalla itseäsi kohti. 4mm kuusiokoloavain 6-8 N m {60-80 kgf cm} 10

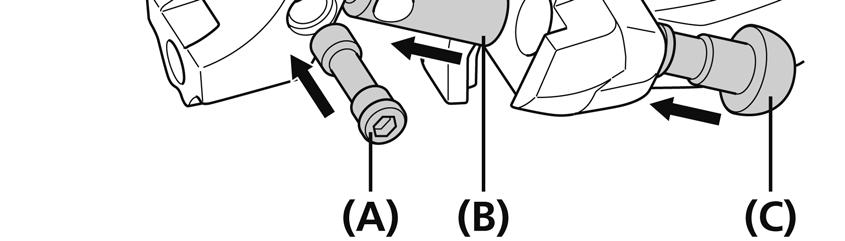

11 ASENNUS I-tyyppi B 1. Avaa jarruvivun kiinnityspanta 2mm kuusiokoloavaimella kuvan mukaisesti. 3. Kiinnitä jarruvipuun erikoismutterilla ja ruuvilla, kiristä 3mm kuusiokoloavaimella. 1 Työnnä (A) Kiinnityspanta 2. Aseta mutteri jarruvivun kiinnikkeessä olevaan reikään, työnnä (pieni) pultti sivulta mutterin reikään ja kiristä käyttämällä 2mm kuusiokoloavainta. Kiinnitä tämän jälkeen vaihdevipu pultilla. 3mm kuusiokoloavain 4 N m {40 kgf cm} XTR 3mm kuusiokoloavain 3 N m {30 kgf cm} (A) Ruuvi (pieni) (B) Mutteri (C) Ruuvi 2mm kuusiokoloavain 1 N m {10 kgf cm} 11

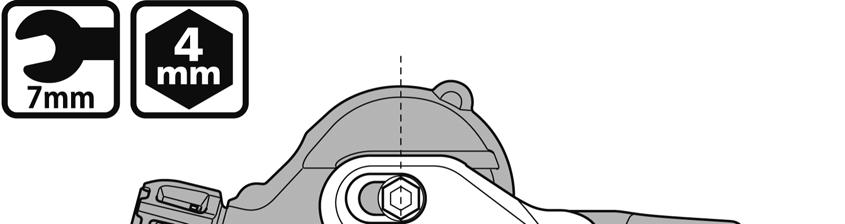

12 ASENNUS 4. Kiinnitä jarruvivun kiinnityspanta 4mm kuusiokoloavaimella. Huomautus: Eturattaiden lukumäärän mukaiset asennot ja vivun asento Jos eturattaita on kaksi, vaihdevivun käyttötoimenpiteet ovat seuraavat. Käytä vaihtajan ala- ja keskiasentoja. Yläasentoa ei käytetä. Jarruvivun kiristysmomentti 4mm kuusiokoloavain 6-8 N m {60-80 kgf cm} BL-M987 Jarruvivun kiristysmomentti 4mm kuusiokoloavain 4-6 N m {40-60 kgf cm} TEKNISIÄ VINKKEJÄ Vaihdevivun asentoa säädetään liu'uttamalla vasemmalle tai oikealle. 1 Eturattaan asento 2 Vaihdevivun asento 3 Pieni välitys (L) 4 Välivaihteet 5 Suuri välitys (T) (A) Pienin eturatas (B) Suurin eturatas 7mm kiintoavain tai 4mm kuusiokoloavain 2,5 N m {25 kgf cm} TEKNISIÄ VINKKEJÄ SL-M9000/M8000 ei ole varustettu tilanmuuntimella (kahden/kolmen eturattaan muuntojärjestelmä). Katso lisätietoa vaihdevivun käyttämisestä etuvaihtajan jälleenmyyjän oppaasta. 12

13 HUOLTO

14 HUOLTO HUOLTO Sisävaijerin vaihtaminen 1. Käytä kuvan vipua kytkeäksesi pienimmän eturattaan ja takarattaan. Irrota sitten vaijerin pään kiinnityksen suojus ja asenna vaijeri. Ilmaisinyksikön vaihto ja uudelleenasennus Joissakin malleissa ei ole ilmaisinyksikköä. 1. Käytä vapautusvipua vähintään kolme kertaa (vähintään 10 kertaa takavaihteiston osalta). * Kuvassa näkyy takavipu. (A) Vapautusvipu HUOMAA Kuvassa näkyy etuvipu. Varmista, että ilmaisimen neula on kuvan osoittamassa (A) Vaijerin pään kiinnityksen suojus asennossa. (B) Johto (C) Vipu Erittely 2-vaihteinen 3-vaihteinen 11-vaihteinen Vivun käyttömäärä Vähintään kerran Vähintään 2 kertaa Vähintään 10 kertaa 1 Etu 2 Taka 2. Asenna vaijerin pään kiinnityksen suojus paikalleen pyörittämällä kuvan mukaisesti vasteeseen saakka. Älä käännä levyä tätä pidemmälle, etteivät suojuksen kierteet vaurioidu. 2. Irrota ilmaisimen kiinnitysruuvi. (A) Vaijerin pään kiinnityksen suojus (A) Ilmaisimen kiinnitysruuvi 14

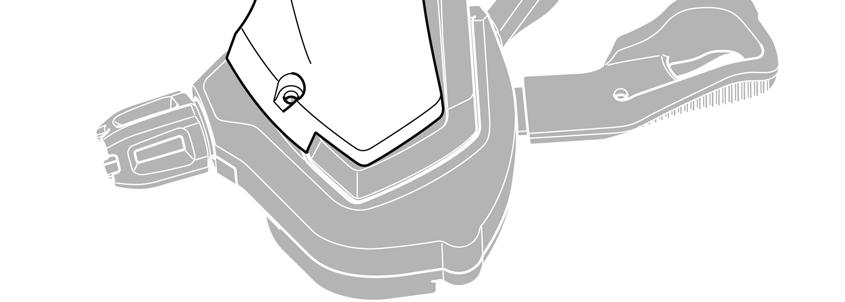

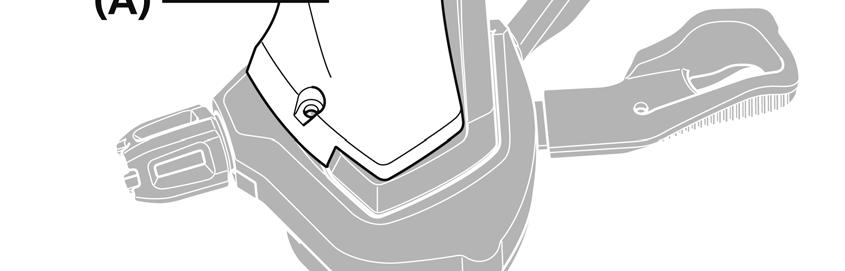

15 HUOLTO 3. Irrota ilmaisinyksikkö työntämällä sitä nuolen suuntaan. 4. Kohdista ilmaisinyksikön tapit rungon reikiin. HUOMAA (A) Ilmaisinyksikkö (B) Koukku Käytä ennen kokoonpanoa vapautusvipua vähintään kolme kertaa (vähintään 10 kertaa takavaihteiston osalta). Varmista, että ilmaisimen neula on kuvan osoittamassa asennossa. 1 Etu 2 Taka 5. Työnnä ilmaisinyksikköä nuolen suuntaan ja työnnä koukku paikalleen. 15

16 HUOLTO 6. Kiinnitä ilmaisimen kiinnitysruuvilla. Käytä toiminnan tarkistamiseksi. Jos ilmaisin ei toimi oikein, kokoa laite uudelleen kiinnittämällä huomiota vivun toimintaan ja osoittimen neulan asentoon. 3. Työnnä suojuksen koukku rungon reikään suojan kiinnittämiseksi paikalleen. 4. Kiinnitä kiinnitysruuvilla. Ruuvimeisseli [#1] 0,15 N m {1,5 kgf cm} Jos ilmaisinyksikköä ei ole Tämä vaihe ei ehkä ole tarpeellinen mallista riippuen. 1. Irrota kannen kiinnitysruuvi. Ruuvimeisseli [#1] 0,15 N m {1,5 kgf cm} (A) Kiinnitysruuvi 2. Irrota suojus. 16

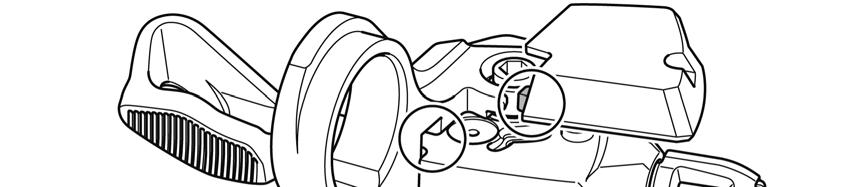

17 HUOLTO Uudelleenasennus kokoonpanoon, jossa ei ole ilmaisinyksikköä (suoja myydään erikseen) Suorita seuraavat toiminnot, kun siirryt ilmaisinyksikköä käyttävästä tyypistä tyyppiin ilmana sitä. 1. Kun ilmaisinyksikkö on irrotettu, työnnä erikseen myytävä suojan koukku rungon reikään suojan asentamiseksi paikalleen. 2. Kiinnitä suojan kiinnitysruuvilla. Ruuvimeisseli [#1] 0,15 N m {1,5 kgf cm} 17

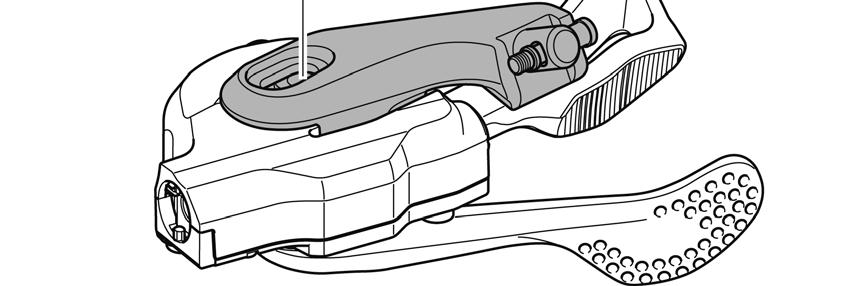

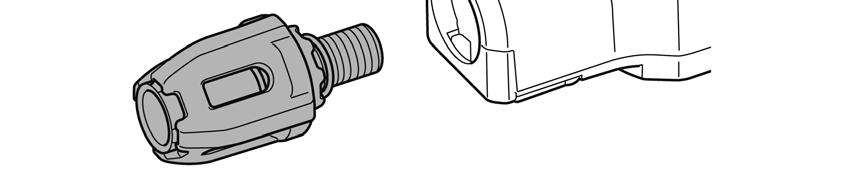

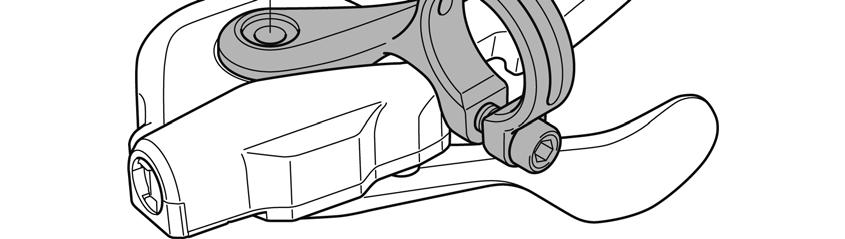

18 HUOLTO Vaihdevipuyksikön vaihto I-tyyppi II:lle Suorita purkaminen ja kokoaminen vain vaihdevipuyksikköä vaihdettaessa. 1. Löysennä etu- tai takavaihtajan vaijerin kiinnitysruuvi (-mutteri) ja vedä sisävaijeri ulos vaihdevipuyksiköstä samalla tavoin kuin sisävaijerin asennuksen yhteydessä. 2. Irrota säätöruuvi. (A) Yksikön kiinnityspultti (I-tyyppi II) 3mm kuusiokoloavain 2,5 N m {25 kgf cm} 3. Irrota yksikön kiinnitysruuvi. I-tyyppi B:lle HUOMAA Irrota ilmaisinyksikkö ensin malleista, joissa se on. Normaalille tyypille (A) Yksikön kiinnityspultti (I-tyyppi B) (A) Yksikön kiinnitysruuvi (normaali tyyppi) 4mm kuusiokoloavain 2,5 N m {25 kgf cm} 4mm kuusiokoloavain tai 7mm kiintoavain 2,5 N m {25 kgf cm} 18

19 HUOLTO 4. Irrota neljä vaihdevipuyksikön kiinnitysruuvia ja irrota sitten vaihdevipuyksikkö kuvan mukaisesti. * Vaihdevipuyksikköä asennettaessa toimenpide suoritetaan käänteisessä järjestyksessä. HUOMAA (C) Ruuvimeisseli [#1] 0,08 N m {0,8 kgf cm} I-tyyppi II:lle, I-tyyppi B:lle Mallista riippuen osa asennusruuveista voi edellyttää ruuvimeisselin [#2] käyttöä. Normaalille tyypille (A) Vaihdevipuyksikön kiinnitysruuvi (suuri) (Ruuvimeisseli [#1]) (B) Vaihdevipuyksikön kiinnitysruuvi (pieni) (Ruuvimeisseli [#1]) (A) Vaihdevipuyksikön kiinnitysruuvi (suuri) (Ruuvimeisseli [#1]) (B) Vaihdevipuyksikön kiinnitysruuvi (suuri) (Ruuvimeisseli [#2]) (C) Vaihdevipuyksikön kiinnitysruuvi (pieni) (Ruuvimeisseli [#1]) (A) Ruuvimeisseli [#1] 0,15 N m {1,5 kgf cm} (B) Ruuvimeisseli [#1] 0,08 N m {0,8 kgf cm} (A) Ruuvimeisseli [#1] 0,15 N m {1,5 kgf cm} (B) Ruuvimeisseli [#2] 0,5 N m {5 kgf cm} 19

20 Huomaa: tekniset tiedot voivat muuttua ilman ennakkoilmoitusta tuotekehittelyn vuoksi. (Finnish)
