TURVAVALAISIMET FI SLX/ELX -SARJA SLX-/ELX-SARJAN POISTUMISREITTIEN VALAISIMET

Transkriptio

1 TURVAVALAISIMET FI SLX/ELX -SARJA SLX-/ELX-SARJAN POISTUMISREITTIEN VALAISIMET

2 OSOITTAVAT POISTUMISREITIN TILANTEEN VAATIESSA ESYLUXIN POISTUMISREITTIEN VALAISIMET

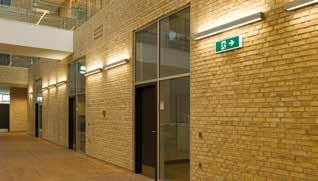

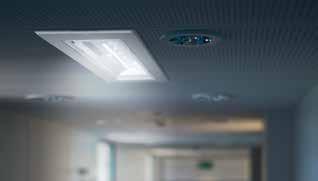

3 KATTAVA, JOUSTAVA JA LAADUKAS VALIKOIMA LAADUKKAIDEN TURVAVALAISTUSRATKAISUJEN KEHITTÄJÄ ESYLUX ON TUONUT MARKKINOILLE LAAJAN SLX-/ELX-VALIKOIMAN, JOKA KOOSTUU STANDARDINMUKAISISTA POISTUMISREITTIEN VALAISIMISTA. VALITTAVISSA ON SEKÄ YKSIAKKUISIA MALLEJA ETTÄ KESKITETTYYN, JATKUVAAN VIRRANSYÖTTÖÖN LIITETTÄVIÄ MALLEJA. UUSI SARJA MAHDOLLISTAA YKSILÖITÄVÄN SEKÄ HYVIN JOUSTAVAN KOKONAISUUDEN KAIKKIIN YLEISIMPIIN KÄYTTÖKOHTEISIIN. YKSI YHTEINEN RUNKO TAKAA SEN, ETTÄ NIIN KIINNITYS KUIN HUOLTAMINENKIN ON ERITTÄIN HELPPOA JA NOPEAA. MODERNI LED-TEKNIIKKA, SAKSASSA TAPAHTUVA KEHITYS- JA TUOTANTOTYÖ SEKÄ KATTAVA TESTAUS OMASSA LABORATORIOSSA TAKAAVAT NÄIDEN POISTUMISREITTIEN VALAISIMIEN KORKEAN LAADUN. TURVALLISUUS ENSIN ESYLUX-TUOTTEILLA! OPASTEVALAISIMET Käyttökohteet: kaikki julkiset rakennukset, kuten toimistorakennukset, koulut, hotellit jne. Käytävät Suuret toimistot Kellarit Autotallit Porraskäytävät POISTUMISREITTIEN VALAISTUS Käyttökohteet: kaikki julkiset rakennukset, kuten toimistorakennukset, koulut, hotellit jne. Käytävät Suuret toimistot Kellarit Autotallit Porraskäytävät SISÄLTÖ SIVU Tuotteiden yleiskatsaus 4 5 Tuote- ja asennusedut 6 9 Lisävarusteet 10 Muut ESYLUX--turvavalaisimet 11 SISÄLTÖ 3

4 SLX-/ELX-SARJAN TUOTTEIDEN YLEISKATSAUS TUOTTEEN TEKNISET TIEDOT SLX 24 LEDi Display SLX 32 LEDi Display Snro Yksi akku, hätävalon kesto 3 h Yksi akku, hätävalon kesto 8 h jatkuvaan virransyöttöön EN EN Havaintoetäisyys 24 m 32 m Symbolin korkeus 120 mm 160 mm Lamppu Kirkkaus DIN-standardin 4844 osan 1 mukainen > 500 cd/m 2 > 500 cd/m 2 Yksiakkuinen hätävalo Verkkojännite 230 V ~ 50 Hz Käyttötapa Akku Symbolit LED 3,6 V 800 mah Symbolilevyt tilattava erikseen Valovirta Kestokytkentä Käyttövalmiuskytkentä Tehontarve Kestokytkentä 3,27 W Tarkastus kauko-ohjauksella Itsevalvonta / automaattinen toimintotarkastus Kestokytkentä (akku) Käyttövalmiuskytkentä Käyttövalmiuskytkentä (akku) Hätävalo jatkuvaan virransyöttöön Verkkojännite V AC/DC, 50 Hz Symbolit 4,14 W 1,45 W 2,41 W Symbolilevyt tilattava erikseen Valovirta Käyttötapa Kestokytkentä asetettavissa keskitetysti Käyttövalmiuskytkentä asetettavissa keskitetysti Tehontarve 3,2 3,2 Yleiset tiedot Sallittu ympäristölämpötila 5 C C Kotelointi- / suojaluokitus IP 20 / II Mitat n. K 195 x L 328 x S 108 K 223 x L 388 x S 148 Rungon väri / materiaali valkoinen, samankaltainen kuin RAL / UV-stabiloitua polykarbonaattia Asennustavat Seinäasennus LISÄVARUSTEET Pintakattoasennus Tasoasennus 1) Seinäasennus kulmassa 1) Seinäulokeasennus 1) Riippuasennus putken avulla 1) Riippuasennus monijohtimen avulla 1) Katto-/seinäkehykset Yleiskäyttöinen asennuskehys 370/ Suojaverkot Suojaverkko 80 / Muut lisävarusteet: ks. sivu 10 Oikeus teknisiin ja optisiin muutoksiin ilman ennakkoilmoitusta pidätetään. Valaisin sisältää kiinteitä LED-lamppuja. Valaisimen lamppuja ei voi vaihtaa. 4 TUOTTEIDEN YLEISKATSAUS

5 SLX 24 LEDi High Cover SLX 32 LEDi High Cover SLX 14 LEDi Flat SLX 24 LEDi Flat ELX 20 LEDi Flat EN EN EN EN EN m 32 m 14 m 24 m 120 mm 160 mm 70 mm 120 mm LED LED LED > 500 cd/m 2 > 500 cd/m 2 > 500 cd/m 2 > 500 cd/m V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz 3,6 V 800 mah 3,6 V 800 mah 3,6 V 1800 mah Sis. 6 itseliimautuvaa symbolikalvoa (nuoli oikealle, vasemmalle, ylös, alas) Sis. 4 itseliimautuvaa symbolikalvoa (nuoli oikealle, vasemmalle, ylös, alas) 186 lm / 60 lm 3,27 W 3,27 W 3,27 W 4,14 W 4,14 W 4,14 W 1,45 W 1,45 W 1,45 W 2,41 W 2,41 W 2,41 W V AC/DC, 50 Hz V AC/DC, 50 Hz V AC/DC, 50 Hz Symbolikalvot tilattava erikseen Symbolikalvot tilattava erikseen 200 lm asetettavissa keskitetysti asetettavissa keskitetysti asetettavissa keskitetysti asetettavissa keskitetysti asetettavissa keskitetysti asetettavissa keskitetysti 3,2 3,2 3,2 3,2 3,2 5 C C 5 C C 5 C C IP 54 / II IP 54 / II IP 54 / II K 206 x L 328 x S 108 K 231 x L 388 x S 148 K 108 x L 328 x S 46 K 148 x L 388 x S 46 K 46 x L 388 x S 148 valkoinen, samankaltainen kuin RAL / UV-stabiloitua polykarbonaattia valkoinen, samankaltainen kuin RAL / UV-stabiloitua polykarbonaattia valkoinen, samankaltainen kuin RAL / UV-stabiloitua polykarbonaattia 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) ) valinnainen lisävarusteilla TUOTTEEN YLEISKUVAUS 5

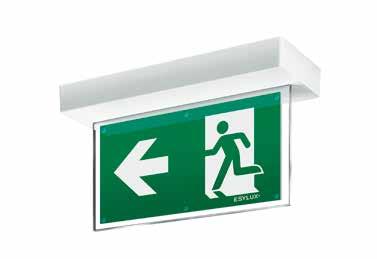

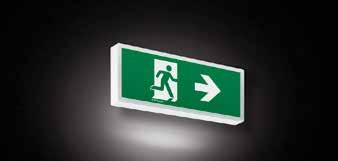

6 OPASTEVALAISIMET SLX SLX-SARJAN ERI MALLIT TARJOAVAT SOPIVAN RATKAISUN YLEISIMPIIN KÄYTTÖKOHTEISIIN. Yksilöitävän kokonaiskonseptin ansiosta SLX-sarja tarjoaa erilaisia käyttömahdollisuuksia: Kolme eri mallia, laaja lisävarustevalikoima kaikkia asennustapoja varten sekä 14, 24 tai 32 metrin havaintoetäisyys mahdollistavat integroinnin kooltaan ja rakennustavaltaan erilaisiin huoneisiin, portaikkoihin ja käytäviin. Yhteinen runko ja yleiskäyttöinen asennuskehys mahdollistavat nopean seinäasennuksen ja helpon huoltamisen. SLX-MALLI DISPLAY Tyylikäs ja moderni malli. Huomaamaton uppoasennus kattoon yleiskäyttöisen asennuskehyksen ansiosta. 24 tai 32 metrin havaintoetäisyys. IP-suojaustapa ja -luokka: IP 20 / II. Sopii loistavasti tiloihin, joissa näkyvyydellä on merkitystä, esim. toimistorakennukset, hotellit tai julkiset rakennukset. Saatavilla yksiakkuisena hätävalaisimena tai keskitettyyn, jatkuvaan virransyöttöjärjestelmään liitettävänä versiona. SLX-MALLI HIGH COVER SLX-MALLI FLAT Klassinen malli. Kestävä runko. 24 tai 32 metrin havaintoetäisyys. IP-suojaustapa ja -luokka: IP 54 / II. Sopii asennettavaksi julkisiin tiloihin ja käytettäväksi vaativissa ympäristöissä, kuten koulurakennuksissa, varastoissa, tehdashalleissa ja urheiluhalleissa. Saatavilla yksiakkuisena hätävalaisimena tai keskitettyyn, jatkuvaan virransyöttöjärjestelmään liitettävänä versiona. Pieni ja litteä runko seinäasennusta varten. 14 tai 24 metrin havaintoetäisyys. Korkea IP-suojaustapa ja -luokka: IP 54 / II Kiinnitys suoraan seinään, oven yläpuolelle tai käytäviin. Sopii käytettäväksi erityisesti eri suuntaan kulkevilla käytävillä, esim. toimistorakennuksissa, kouluissa tai julkisissa rakennuksissa. Saatavilla yksiakkuisena hätävalaisimena tai keskitettyyn, jatkuvaan virransyöttöjärjestelmään liitettävänä versiona. 6 TUOTE- JA ASENNUSEDUT

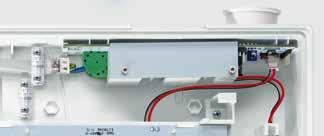

7 MONIPUOLISUUS Seinä- tai uppoasennus yleiskäyttöisen asennuskehyksen ansiosta voidaan upottaa seinään kokonaan Katto- tai uppoasennus yleiskäyttöisen asennuskehyksen ansiosta voidaan upottaa kattoon kokonaan KATTAVAT LISÄVARUSTEET Suojus luo harmonisen ulkoasun Suojaverkko 260 ja 80 vaativiin käyttöympäristöihin (esim. urheiluhalleihin ja tehdashalleihin) HELPPO ASENTAA (SNAP IN -TOIMINTO) Ruuvaa liitä valmista YKSINKERTAINEN HUOLTO Suuri johdotustila ja kaapeleiden joustava sisäänvienti kolmesta sivusta ja takasivulta käytettäessä mukana toimitettua etäisyyspidikettä IR Kauko-ohjaus mahdollistaa toimintatestin laukaisemisen helposti Magneettikytkin toimintotestin suorittamiseen manuaalisesti magneetin avulla

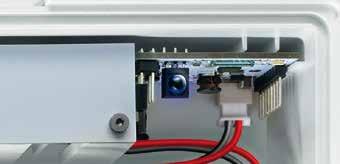

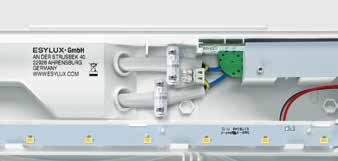

8 Ulokeasennus tai asennus kulmaan esim. asennus pitkien käytävien seiniin Riippuasennus monijohtimella tai putkella esim. asennus korkeisiin tiloihin CO - C180 cd/klm C90 - C270 Kattavat materiaalit esim. ELX-sarjan valon jakaantumiskäyrä Lisäsymbolisarja portaikkoihin Vedonpoisto takaa standardinmukaisen turvallisuuden Maajohtoliitäntä turvalliseen ja siistiin maajohdon liitäntään RGB-LED-merkkivalo itsetestin ja akun tilan ilmoittamista varten 2,5 mm:n 2 kaapelipuristin muiden hätävalaisimien johdotusta varten

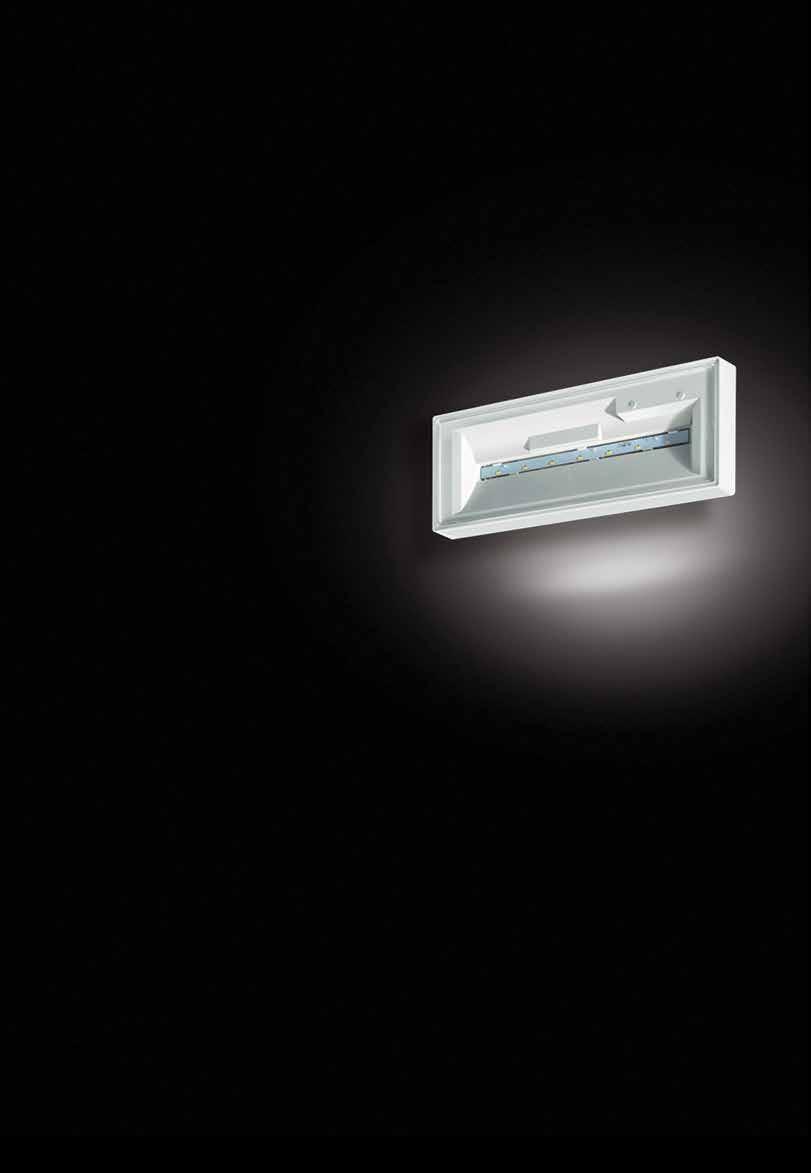

9 TURVAVALAISIMET ELX ELX-SARJAN POISTUMISREITTIEN VALAISIMET SOPIVAT YLEISKÄYTTÖÖN, JA NE ON HELPPO ASENTAA. NIILLÄ VOIDAAN MYÖS TÄYDENTÄÄ POISTUMISREITTIEN ESYLUX-TUNNUKSIA. Monikäyttöinen ja yksinkertainen käsittely: Olemme kehittäneet erilaisia poistumisreittien valaisimia, jotka voidaan kiinnittää samaan runkoon. Niiden valaistusalue on laaja, ja ne voidaan kiinnittää monella tavalla. Samalla asennuskustannukset pysyvät alhaisina. Yhdessä SLG-sarjan poistumisreittien valaisimien (katso sivu 11) kanssa ELX-sarja täydentää ESYLUX-hätävalaistusvalikoimaa, joka tarjoaa sopivan ratkaisun kaikkiin käyttötarkoituksiin. Valaisimissa on tietysti käytetty ESYLUX-sarjalle tyypillistä energiatehokasta LED-tekniikkaa. ELX-MALLI FLAT Kompakti rakenne. Pinta- tai uppoasennus seinään ja kattoon yleiskäyttöisellä asennuskehyksellä. Korkea IP-suojaustapa ja -luokka: IP 54 / II. Sopii kaikkiin tiloihin, joissa poistumisreitit on valaistava, esim. käytävät ja portaikot. Saatavilla yksiakkuisena hätävalaisimena tai keskitettyyn, jatkuvaan virransyöttöjärjestelmään liitettävänä versiona. Etäisyystaulukko / Katto- ja seinäkiinnitys, ELX 20 LEDi Flat A B C D E A = pystysuuntaisesti asennetun valaisimen etäisyys seinään B = kahden pystysuuntaisesti asennetun valaisimen välinen etäisyys C = pystysuuntaisesti asennetun ja poikittain asennetun valaisimen välinen etäisyys D = kahden poikittain asennetun valaisimen välinen etäisyys E = poikittain asennetun valaisimen etäisyys seinään E C A B D C A B C D E Seinäasennus Kattoasennus Asennuskorkeus Toiminta-aika 3 h Sijainti ELX (1 luksi) Toiminta-aika 3 h Sijainti ELX (0,5 luksia) A B C D E A B C D E 2 m 3,4 m 7,9 m 8 m 8,1 m 3,5 m 3,7 m 7,2 m 7,6 m 8,8 m 3,7 m 2,5 m 3,8 m 8,6 m 9 m 9,1 m 3,8 m 4,4 m 9,2 m 9,4 m 10 m 4,4 m 3 m 3,9 m 9,5 m 9,8 m 9,9 m 3,9 m 4,7 m 10,5 m 11,2 m 11,1 m 4,7 m 3,5 m 4,1 m 10,3 m 10,4 m 10,5 m 4,1 m 5 m 11,4 m 12 m 12,1 m 5 m 4 m 4,2 m 10,9 m 10,9 m 10,9 m 4,2 m 5,2 m 12,4 m 13 m 13,1 m 5,4 m Toiminta-aika 8 h Sijainti ELX (1 luksia) Toiminta-aika 8 h Sijainti ELX (0,5 luksia) 2 m 2,3 m 5,9 m 6 m 6 m 2,3 m 2,8 m 6,5 m 6,8 m 6,8 m 2,8 m 2,5 m 2,4 m 6,4 m 6,4 m 6,4 m 2,4 m 3 m 7,4 m 7,6 m 7,7 m 3 m 3 m 2,3 m 6,6 m 6,6 m 6,6 m 2,3 m 3,2 m 8,2 m 8,2 m 8,2 m 3,2 m 3,5 m 2,1 m 6,7 m 6,7 m 6,7 m 2,1 m 3,2 m 8,7 m 8,6 m 8,6 m 3,2 m 4 m 1,7 m 6,6 m 6,6 m 6,6 m 1,8 m 3,2 m 8,9 m 8,9 m 8,9 m 3,2 m TUOTE- JA ASENNUSEDUT 9

10 SLX-/ELX-SARJAN LISÄVARUSTEIDEN YLEISKATSAUS Kattava lisävarustevalikoima laajentaa valaisimien käyttömahdollisuuksia entisestään ja mahdollistaa erittäin joustavan kiinnityksen. SYMBOLISARJAT JA -LEVYT SLX 24 LEDi Display Symbolilevy 24, yksipuolinen, oikealle Symbolilevy 24, yksipuolinen, vasemmalle Symbolilevy 24, yksipuolinen, alaspäin Symbolilevy 24, yksipuolinen ylöspäin Symbolilevy 24, kaksipuolinen alaspäin/alaspäin Symbolilevy 24, kaksipuolinen oikealle/vasemmalle Symbolilevy 24, kaksipuolinen, ylös oikealle / ylös vasemmalle Symbolilevy 24, kaksipuolinen alas oikealle / alas vasemmalle Symbolilevy 24, kaksipuolinen ylöspäin/ylöspäin SLX 32 LEDi Display Symbolilevy 32, yksipuolinen, oikealle Symbolilevy 32, yksipuolinen, vasemmalle Symbolilevy 32, yksipuolinen, alaspäin Symbolilevy 32, yksipuolinen ylöspäin Symbolilevy 32, kaksipuolinen alaspäin/alaspäin Symbolilevy 32, kaksipuolinen oikealle/vasemmalle Symbolilevy 32, kaksipuolinen, ylös oikealle / ylös vasemmalle Symbolilevy 32, kaksipuolinen alas oikealle / alas vasemmalle Symbolilevy 32, kaksipuolinen ylöspäin/ylöspäin SLX 24 LEDi High Cover SLX 24 High Cover -symbolisarja 1 (varaosa) SLX 24 High Cover -symbolisarja SLX 32 LEDi High Cover SLX 32 High Cover -symbolisarja 1 (varaosa) SLX 32 High Cover -symbolisarja SLX 14 LEDi Flat SLX 14 Flat -symbolisarja 1 (varaosa) SLX 14 Flat -symbolisarja SLX 24 LEDi Flat SLX 24 Flat -symbolisarja 1 (varaosa) SLX 24 Flat -symbolisarja MUUT LISÄVARUSTEET SLX akku 3,6 V / 800 mah EN ELX akku 3,6 V / mah EN Riippusarjan putki EN Riippusarjan monijohdin EN Suojaverkko 260 EN Suojaverkko 80 EN Seinäuloke Seinäuloke 370 EN Seinäasennuskulma 110 EN Yleiskäyttöinen asennuskehys Yleiskäyttöinen asennuskehys 430 EN SLX/ELX 24 -suojus, valkoinen RAL 9003 EN SLX/ELX 24 -suojus, musta RAL 9004 EN SLX/ELX 24 -suojus, harmaa RAL 7016 EN SLX/ELX 24 -suojus, harmaa RAL 7032 EN SLX/ELX 24 -suojus, harmaa RAL 7023 EN SLX/ELX 32 -suojus, valkoinen RAL 9003 EN SLX/ELX 32 -suojus, musta RAL 9004 EN SLX/ELX 32 -suojus, harmaa RAL 7016 EN SLX/ELX 32 -suojus, harmaa RAL 7032 EN SLX/ELX 32 -suojus, harmaa RAL 7023 EN LISÄVARUSTEET

11 VALAISTUS LUETTELO 2017 / 2018 FI INDOOR I OUTDOOR MUITA TURVAVALAISINSARJOJEN TUOTTEITA Turvavalaisinten sarjaan on saatavissa muita täydentäviä tuotteita. Näistä esimerkkinä voidaan mainita SLC-/SLD-sarja ja sen laadukas alumiinirunko tai SLE-/SLF-sarja ja integroitu Downlight-valaisin. SLG-sarjan poistumisreittien valaisimet sopivat huomaamattoman muotoilunsa ansiosta loistavasti lisäratkaisuiksi ympäristöihin, joissa ulkonäöllä on merkitystä. Vinkki: ESYLUX-hätävalaistusvalikoiman kaikkiin tuotteisiin voi tutustua valaistusluettelossamme tai ESYLUX-sivustossa osoitteessa VALAISTUS LUETTELO 2017 / 2018 SLC- JA SLD-SARJA - Yksiakkuinen hätävalo poistumisreitin merkintään, toiminta-aika 3 h ja 25 tai 32 metrin havaintoetäisyys - Itsevalvonta (SC) ja vikavarmistusliitäntä (avautuu virheen sattuessa) - Lisäksi kaukokytkinliitäntä (F+, F-), jolla hätävalotoiminto voidaan poistaa käytöstä, kun rakennus ei ole käytössä - Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai kätevästi Mobil-SLi-kaukosäätimellä - Yksinkertainen ja nopea asennus: Asennussarja ja uusin tekniikka, 5 asennusvaihtoehtoa SLE- JA SLF-SARJA - Yksiakkuinen hätävalo poistumisreitin merkintään, toiminta-aika 3/8 h ja 24 tai 30 metrin havaintoetäisyys - Itsevalvonta (SC) ja vikavarmistusliitäntä (avautuu virheen sattuessa) - Lisäksi kaukokytkinliitäntä (F+, F-), jolla hätävalotoiminto voidaan poistaa käytöstä, kun rakennus ei ole käytössä - Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai kätevästi Mobil-SLi-kaukosäätimellä - Yksinkertainen ja nopea asennus: Asennussarja ja uusin pistotekniikka, 4 asennusvaihtoehtoa - Integroidut poistumisreittien valaisimet (Downlight-valaisimet) ELH-SARJA NiCd 4,8 V 2 Ah - Yksiakkuinen hätävalo, toiminta-aika 3 h, pinta-asennus kattoon - Toimintatarkastus ja itsevalvonta, jatkuva lataustilan seuranta - Automaattinen, viikoittainen toimintatarkastus ja vuosittainen käyttökestotesti - Testitulosten näyttö värillisillä LED-merkkivaloilla (vihreä/punainen) - Valittavissa kesto- tai käyttövalmiuskytkentä - Valoaukko alaspäin, optimoitu huoneiden valaisemiseen - Sisältää NiCd-akun, jossa napaisuusvarmistettu pistoliitäntä - Liitäntä pistoliitinten avulla (voidaan läpijohdottaa) - Kotelo UV-säteilyä kestävää polykarbonaattia SLG -SARJA - Yksiakkuinen hätävalo poistumisreitin valaisuun, hätävalon kesto 3 h, uppoasennus kattoon - Itsevalvonta (SC) ja vikavarmistusliitäntä (avautuu virheen sattuessa) - Lisäksi kaukokytkinliitäntä (F+, F-), jolla hätävalotoiminto voidaan poistaa käytöstä, kun rakennus ei ole käytössä - Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai kätevästi Mobil-SLi-kaukosäätimellä - Tehontarve noin 4,0 W MUUT ESYLUX-TURVAVALAISIMET 11
