2 SISÄLLYS Orima palvelee... 3 Sadevesituotteet... 4 P13, P87, P K12, K9x9...6 Autokouru...7 Seinätikkaat... 8 Turvatikkaat Kattoraput Kattotikkaat Kattosillat Lumiesteet Verkkolumiesteet Turvakiskot Lumiesteiden mitoittaminen Tuotteiden soveltuvuus katteille on merkitty kuvakkein: Tiilikuvio Suoraprofiili Huopa Rivikatto Tiilikatto 2

3 ORIMA PALVELEE Orima Summium - netistä nopeasti! Summium on uusi nettipohjainen palvelu tilauksille ja tuotteiden määrälaskennalle. Tilaukset Summiumin kautta siirtyvät automaattisesti Oriman tilauskäsittelyyn ja nopeuttavat toimitusta. Lyhyt toimitusaika varastotuotteille Helppo tilata milloin vain Näet mitä olet tilaamassa ja milloin Tilauksen summa välittömästi tiedossa Tilaa tunnukset myynti@orima.fi. Asennusohjeet ja tuotedokumentaatio: Asennusohjeen tunnus löytyy hinnastosta tuotteen kohdalta. Koulutukset Järjestämme vuosittain koulutuksia kattoturvatuotteiden asennuksiin, huoltoon ja lainmukaisiin tarkastuksiin liittyen. Ota yhteyttä meihin, mikäli tuotekoulutus tekisi terää. Tekninen tuki Orima palvelee Sinua kaikkiin kattoturvaan liittyvissä asioissa. Ota empimätttä yhteyttä meihin parhaiden ratkaisujen löytämiseksi. Sopimusvalmistus Tiesitkö, että Orima palvelee myös erikoisratkaisuissa ja kansainvälisissä projekteissa? Sopimusvalmistuksemme valmistaa kattoturvatuotteet myös RST:stä tai kuparista. Lisäksi valmistamme joustavasti pienet ja isot sarjat ohutlevytuotteita. CE-merkki Kaikki CE-merkinnän piiriin kuuluvat Oriman tuotteet on testattu viranomaisen valvonnassa ja CE-merkitty. Tuotteiden suoritustasosta kertovat DoP- eli suoritustasodokumentit löytyvät Kaikki Oriman CE-merkityt tuotteet on hyväksytty turvaköyden kiinnityspisteiksi! Oriman kattoturvatuotteet sopivat kaikkein haastavimpiinkin käyttöympäristöihin: Kuumasinkityt ja pulveripolttomaalatut kattoturvatuotteet täyttävät vähintään C4 high korroosioluokan vaatimukset (ISO ). ISO 9001:2015 ISO 9001 laadunhallintajärjestelmän sertifiointi on ulkopuolisen tahon auditointiin perustuva kansainvälinen todistus Oriman laadunhallinnan toimivuudesta. Orima -tuotteet on valmistettu ISO 9001:2015 vaatimusten täyttävän laatujärjestelmän kontrollin mukaisesti ja Bureau Veritas Certification on sertifioinut sertifikaatilla numero FIHSK A. ISO 9001 BUREAU VERITAS Certification N o FIHSK A Takuuaikamme ovat uudistuneet! Orima -tuotteet ovat turvalliset ja pitkäikäiset käytössä, kun ne asennetaan ohjeidemme mukaan sekä huolehditaan tarkastuksista ja huolloista. Orima-Tuote Oy takaa, että kattoturvatuotteet, tikkaat ja sadevesituotteet kestävät niille asetetut vaatimukset. Laadun takeeksi myännämme kattoturvatuotteille sekä tikkaille 50 vuoden ja sadevesijärjestelmille 30 vuoden takuun. Takuuehdot löydät TA K U U 50 KATTOTURVA & V U O 30 SADEVESIJÄRJESTELMÄ TIKKAAT T T A TA K U U V U O T T A 3

4 SADEVESITUOTTEET P13, P87, P10 ISOT KOHTEET Pyydä tarjous isompien kohteiden sadevesijärjestelmistä! SYÖKSYTORVIEN MÄÄRÄ JA SIJOITUS, KATTOLAPPEEN KOKO, m² SYÖKSYTORVEN KOKO P87 P m² 100 m² 200 m² 225 m² 150 m² 300 m² *Vakiovärit RR20 valkoinen, RR23 tumma harmaa, RR32 tumma ruskea, RR33 musta Erikoisvärit +20 %, toimitusaika 10 tpv RR11, RR21, RR22, RR29, RR750 Erikoispituudet +10 %, toimitusaika 10 tpv 4

5 Tuote ja mitat Tuote nro Pakkauskoko Asennusväli, P13 kouru P13 kouru 3 m kpl m kpl 5 m kpl 6 m kpl Säädettävä kourukannake kpl 1 m Kourukannake suora kpl 1 m 67 Kannakkeen takakpl. 1: kpl 1: kpl 1: kpl 1:1, kpl Kourukannake 1:2,5 1:2, kpl 1 m Kourukannake 1:3 1: kpl 1 m Kourukannake pitkä kpl 1 m Kannakkeen jatke kpl Päätykappale kpl Liitoskappale 2-os kpl Liitoskappale 1-os kpl Sisäkulma kpl Ulkokulma kpl Tuote ja mitat Tuote nro Pakkauskoko P87 syöksytorvi Liukulähtö P kpl Ø 87 P87 syöksytorvi 1,0 m kpl 2,5 m kpl P87 Mutka sileä kpl St-kiinnikepari kpl 1,5 m Suppilo kpl 5 tpv Taivutettava ulosheittäjä kpl 10 tpv Suoralle kourukannakkeelle, kun otsalauta on kalteva. Asennusväli, Haaraputki kpl 10 tpv P10 syöksytorvi Liukulähtö P kpl Ø 100 P10 syöksytorvi 1,0 m kpl 2,3 m kpl P10 Mutka sileä kpl Poistoputki sileä kpl St.kiinnikepari kpl 1,5 m, taivutettava panta St.kiinnike M kpl 1,5 m Suppilo kpl 10 tpv Taivutettava ulosheittäjä kpl Haaraputki kpl 10 tpv Tuubipoistoputki Tuubipoistoputki suora 2,0 m kpl 10 tpv Ø 108 mm Tuubipoistoputki 2,0 m kpl 10 tpv Tuubipoistoputken kiinnike kpl 10 tpv Vahva poistoputki vaurioitumisalttiisiin kohteisiin. 5

6 SADEVESITUOTTEET K12, K9x9 Tuote ja mitat Tuote nro Pakkauskoko Asennusväli, K12 kouru 3 m kpl K12 kouru 4 m kpl 5 m kpl m kpl 100 Kannakkeen takakpl. Kourukannake, suora kpl 1 m 1: kpl 1: kpl 1: kpl 1:1, kpl Kourukannake 1:2,5 1:2, kpl 1 m Kourukannake 1:3 1: kpl 1 m Sisäpuolinen kourukannake kpl 1 m, sinkitty Kannakkeen jatke kpl Päätykappale oikea kpl Päätykappale vasen kpl Sisäkulma kpl Ulkokulma kpl Suoralle kourukannakkeelle, kun otsalauta on kalteva. Tuote ja mitat Tuote nro Pakkauskoko Asennusväli, K9x9 syöksytorvi Kartio liukulähtö kpl 85 1,0 m kpl K9x9 syöksytorvi 2,0 m kpl Poistoputki 2,6 m kpl Ylämutka kpl 85 Alamutka kpl St-kiinnikepari kpl 1,5 m, taivutettava panta St-kiinnikepari M kpl 1,5 m Lähtökappale kpl Väistö 5 cm kpl 10 tpv Väistö 10 cm kpl 10 tpv Väistö 15 cm kpl 10 tpv Väistö 20 cm kpl 10 tpv Taivutettava ulosheittäjä kpl 10 tpv Erikoismutka kpl 10 tpv Tuubipoistoputki K9x9 mm Tuubipoistoputki 2,0 m kpl 10 tpv 86 mm 86 Tuubipoistoputken kiinnike kpl 10 tpv Vahva poistoputki vaurioitumisalttiisiin kohteisiin. SYÖKSYTORVIEN MÄÄRÄ JA SIJOITUS, KATTOLAPPEEN KOKO, m² K12, K9x9 190 m² 130 m² 250 m² 6

7 SADEVESITUOTTEET AUTOKOURU Tuote ja mitat Tuote nro Pakkauskoko Asennusväli, Rainat RR20, -23, -32, -33 Leveys 300 mm kpl Erikoisvärit Leveys 300 mm kpl 10 tpv Autokourutarvikkeet Koukantaivutin tpv Kourunajopukki tpv Pystyhaspeli tpv Tuote ja mitat Tuote nro Pakkauskoko Asennusväli, Autokouru Liukulähtö P kpl Liukulähtö P kpl Kourukannake Leveys 40 mm kpl 1 m Päätykappale oikea kpl Päätykappale vasen kpl Jenkkikouru Kourukannake jenkkikouru kpl 1 m Päätykpl oikea jenkkikouru kpl Päätykpl vasen jenkkikouru kpl Liukulähtö jenkkikouru kpl Tuote ja mitat Tuote nro Pakkauskoko Asennusväli, P10 haitarimutkalla P10 Syöksytorvi 1,0 m kpl Ø 100 2,3 m kpl Ylämutka kpl 10 tpv Alamutka kpl 10 tpv Poistoputki kpl 10 tpv St.kiinnikepari kpl 1,5 m, taivutettava panta St.kiinnike M kpl 1,5 m Lähtökappale kpl 10 tpv Väistö 5 cm kpl 10 tpv Väistö 10 cm kpl 10 tpv Väistö 15 cm kpl 10 tpv Väistö 20 cm kpl 10 tpv Erikoismutka kpl 10 tpv *Vakiovärit RR20 valkoinen, RR23 tumma harmaa, RR32 tumma ruskea, RR33 musta Erikoisvärit +20 %, toimitusaika 10 tpv RR11, RR21, RR22, RR29, RR750 Erikoispituudet +10 %, toimitusaika 10 tpv 7

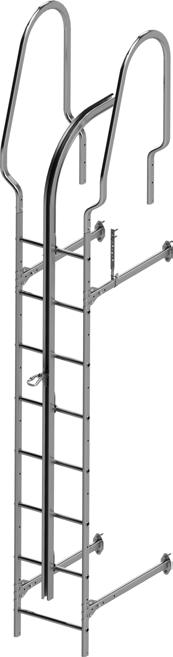

8 SEINÄTIKKAAT VTT on testannut Orima -seinätikkaat. Varmennustodistus astuu voimaan kesällä Tikkaiden johdelaippa Helppo asennus! Taivutettava Yksiosainen UUSI TUOTE UUSI TUOTE Leveät yläkaaret Helppo ja tilava käynti katollle Sopivat erityisesti nousukiskon kanssa. Kulkuleveys 600 mm 25 mm Tuote Mitat Tuote nro Tikkaiden yhdistelmäpituudet 3,6 m 4,5 m 5,1 m 5,7 m 6 m 6,3 m 6,6 m 7,2 m 7,5 m 7,8 m 8,1 m 8,4 m 1,5 m kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl UUSI MITTA 2,1 m kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl 3,0 m kpl 1 kpl 2 kpl 1 kpl 1 kpl 2 kpl 2 kpl 4,2 m kpl 1 kpl 1 kpl 1 kpl 2 kpl *Vakiovärit RR20 valkoinen, RR23 tumma harmaa, RR32 tumma ruskea, RR33 musta Tilausvärit +10 %, toimitusaika 5 tpv RR21, RR29 (tikasrunko vakiovärin hinnalla), RR750 (tikasrunko vakiovärin hinnalla) Muut värit +30 %, toimitusaika 10 tpv 8

9 Paketit sisältävät tikkaat, tarvittavan määrän seinäjalkoja sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Asennussarjat sisältävät seinäjalat sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitat Tuote nro Pakkauskoko Seinätikaspaketti, 2,1 m 4 seinäjalkaa PST cm seinäjalat 3 m 4 seinäjalkaa PST3010 3,6 m 4 seinäjalkaa PST3610 4,2 m 4 seinäjalkaa PST4210 4,5 m 6 seinäjalkaa PST4510 5,1 m 6 seinäjalkaa PST5110 5,7 m 6 seinäjalkaa PST m 6 seinäjalkaa PST6010 6,3 m 6 seinäjalkaa PST6310 Sis. tikasrungot, yläkaaret, cm seinäjalat, johdelaipat, R-kiinnikkeet, U- ja L-laipat 7,2 m 8 seinäjalkaa PST7210 7,5 m 8 seinäjalkaa PST7510 7,8 m 8 seinäjalkaa PST7810 8,4 m 8 seinäjalkaa PST8410 AS1 AS1L Asennussarja Lisäjalkasarja seinäjalat cm Riittää 4,2 m tikkaaseen. SAS1 Sis. yläkaaret, 4 seinäjalkaa, johdelaipat, R-kiinnikkeet, U- ja L-laipat Johdelaippa osainen, taivutettava Yläkaari kpl U-laippa kpl Yläkaaren lapetikaskiinnitykseen L-laippa kpl Yläkaaren katekiinnitykseen R-kiinnike kpl seinäjalat cm 1 sarja/3 metriä SAS1L 20 cm kpl cm kpl Käytetään 50 cm jalkapituuksista lähtien 2 seinäjalkaa ja johdelaipat. AS1T Seinäjalka cm kpl cm kpl cm kpl Yläkaaren tukisarja (putkimalli) SAS1T 2 putkitukea ja johdelaiapat Yläkaaren tuki (putkimalli) kpl Yläkaaren tukisarja kpl Yläkaaren kattosiltakiinnike kpl Tukisarjapari yläkaarten ja tikkaiden liitoskohtaan. Alakaari Korkeus 165 mm kpl Muovitulppa, musta kpl Leveät yläkaaret Kulkuleveys 600 mm kpl 10 tpv Paroc-kiinnike kpl 10 tpv Seinäjalkojen kiinnittämiseen sandwichrakenteiseen seinään Tikkaan kiipeilysuoja Korkeus 0,9 m kpl 10 tpv Korkeus 2,1 m kpl 10 tpv Selkäkaari kpl 10 tpv Pystylatta 900 mm kpl 10 tpv Selkäkaaren asennussarja kpl 10 tpv 9

10 TURVATIKKAAT Paketit sisältävät tikkaat, tarvittavan määrän seinäkiinnikkeitä sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Asennussarjat sisältävät seinäkiinnikkeet sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitat Tuote nro Turvatikaspaketti peltijaloilla 1,5 m PTT15 UUSI MITTA 2,1 m PTT21 3,0 m PTT30 Sis. yläjalat, yläkiinnikkeet, tikasrungot ja seinäjalat 3,6 m PTT36 4,2 m PTT42 AS8 Tuote Mitat Tuote nro Pakkauskoko Turvatikkaan asennussarja, peltijaloilla SAS8 Riittää 4,2 m tikaspituuteen Yläjalka turvatikas kpl Yläkiinnike turvatikas kpl Turvatikkaan jalka, peltimalli kpl AS5 Sivusiirtymäsarja 1,5 m SAS5U Sivusiirtymäkannake kpl Sivusiirtymäputki 1,5 m kpl Tuote Mitat Tuote nro 1,5 m UUSI MITTA 2,1 m ,0 m Taulukko tikkaiden yhdistelmäpituuksista sivu 8. 4,2 m Muovitulppa, musta *Vakiovärit RR20 valkoinen, RR23 tumma harmaa, RR32 tumma ruskea, RR33 musta Tilausvärit +10 %, toimitusaika 5 tpv RR21, RR29 (tikasrunko vakiovärin hinnalla), RR750 (tikasrunko vakiovärin hinnalla) Muut värit +30 %, toimitusaika 10 tpv 10

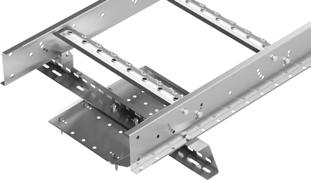

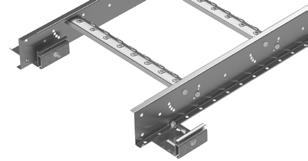

11 KATTORAPUT Kattorappujen paras käyttömukavuus on loivilla katoilla, kattokaltevuus alle 45. Tuote Mitat Tuote nro Pakkauskoko Kattorappu 1,2 m kpl 2,4 m kpl Jatkaminen limittämällä. Kattorapun kaide 2,4 m korkeus 0,6 m SVR 10 tpv Lisäsarja kaidesarjaan 2,5 m SVRL 10 tpv Tuote Tuote nro Pakkauskoko KR1 C2 K-kiinnike kpl KR6 C2 Korokepalkki kpl Korottaa rappua ja helpottaa kulkemista. KR2 C2 Profiilikiinnike kpl 10 tpv Korokepalkin alle suoraprofiilipeltikatteelle. Rapun kiinnike riville kpl Materiaali Magnelis 2-osainen RIviväli mm. Asennusväli max. 2 m UUTTA! Tiilikattoaskel, pujotettava tpv 50x50 mm ruoteelle Ei CE-merkittävissä. Ei turvaköyden kiinnityspisteeksi. Alle 9 m kiinteistöihin. *Vakiovärit RR23 tumma harmaa, RR29 punainen, RR32 tumma ruskea, RR33 musta, RR750 tiilenpunainen Erikoisvärit +20 %, toimitusaika 5 tpv RR11, RR20, RR21, RR22 Muut värit +30 %, toimitusaika 10 tpv 11

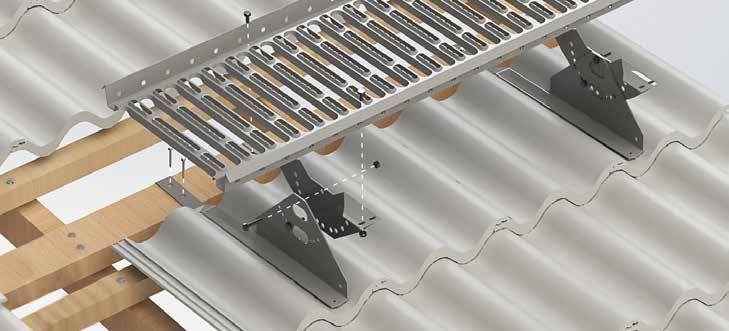

12 KATTOTIKKAAT Tuote Mitat Tuote nro Tikkaiden yhdistelmäpituudet 3,6 m 4,5 m 5,1 m 5,7 m 6 m 6,3 m 6,6 m 7,2 m 7,5 m 7,8 m 8,1 m 8,4 m 1,5 m kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl UUSI MITTA 2,1 m kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl 3,0 m kpl 1 kpl 2 kpl 1 kpl 1 kpl 2 kpl 2 kpl 4,2 m kpl 1 kpl 1 kpl 1 kpl 2 kpl Muovitulppa, musta TIkkaan ovaalin johdeputken päätytulpaa. Paketit sisältävät tikkaat, tarvittavan määrän kiinnikkeitä ja tukijalkoja sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Asennussarjat sisältävät tarvittavan määrän kiinnikkeitä ja tukijalkoja sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitat / Pakkauskoko Tuote nro AS3 C2 Paketti 4,2 m PKT4203C2 5,1 m PKT5103C2 6 m PKT6003C2 7,2 m PKT7203C2 Asennussarja Riittää 6 m tikkaisiin SAS3C2 Sis. tikasrungot, muovijalat ja 2 k-kiinnikettä ja 7,2 m pituudesta lähtien peltijalkasarja. Sis. 2 k-kiinnikettä ja 10 muovijalkaa Peltijalkasarja SAS3L Sis. Peltijalat 2 kpl Muovijalka 294 kpl Asennusväli max. 1,4 m K-kiinnike 2 kpl Kiinnitysväli max. 5 m Peltijalka 50 kpl AS3B C2 Paketti 4,2 m PKT4206C2 5,1 m PKT5106C2 6 m PKT6006C2 7,2 m PKT7206C2 Asennussarja Riittää 4,2 m tikkaisiin SAS3B Sis. tikasrungot, korokepalkit ja 2 k-kiinnikettä Sis. 4 korokepalkkia, 2 k-kiinnikettä Lisäjalkasarja SAS3BL Sis. 1 korokepalkki Korokepalkki 2 kpl Kiinnitysväli max. 5 m, tukijalkana asennusväli max. 1,4 m K-kiinnike 2 kpl Kiinnitysväli max. 5 m *Vakiovärit RR23 tumma harmaa, RR29 punainen, RR32 tumma ruskea, RR33 musta, RR750 tiilenpunainen Erikoisvärit +20 %, toimitusaika 5 tpv RR11, RR20 (tikasrunko vakiovärin hinnalla), RR21, RR22 Muut värit +30 %, toimitusaika 10 tpv 12

13 Tuote Mitat / Pakkauskoko Tuote nro AS3D C2 Paketti 4,2 m PKT4205C2 5,1 m PKT5105C2 6 m PKT6005C2 7,2 m PKT7205C2 Asennussarja Riittää 4,2 m tikkaisiin SAS3DC2 Sis. tikasrungot, korokepalkit, L-kiinnikkeet ja D-lenkit Sis. 4 korokepalkkia, 4 L-kiinnikettä, 6 D-lenkkiä Lisäjalkasarja SAS3DL Sis. 1 korokepalkki, 2 L-kiinnikettä, 2 D-lenkkiä Korokepalkki 2 kpl L-kiinnike 1 kpl D-lenkki 1 kpl Kiinnitysväli max. 5m, tukijalkana asennusväli max. 1,4 m Kiinnitys katekuvion harjalle, ei ruodepuuhun. Korokepalkin kiinnitykseen, kun palkki kiinnitetään tikkaan johteen rei ittämättömälle kohdalle. AS2 C2 Paketti 4,2 m PKT4202C2 5,1 m PKT5102C2 6 m PKT6002C2 7,2 m PKT7202C2 Asennussarja Riittää 5,1 m tikkaisiin SAS2C2 Lisäjalkasarja 1 sarja/5 m SAS2LC2 Sis. tikasrungot, rivikaton kiinnikkeet ja muovijalat Sis. 2 rivikiinnikesarjaa, 8 muovijalkaa Sis. 1 rivikiinnikesarja, 4 muovijalkaa Tikkaan rivikiinnikesarja 1 kpl Keskikiinnikesarja, luokka 2 Kiinnitysväli max. 5 m Tikkaan rivikiinnike Keskikiinnike, luokka 2 P-kiinnike 50 kpl Muovijalka 294 kpl Asennusväli max.1,4 m AS6 C2 Tikkaan rivikiinnike (reunoista) 20 kpl osainen Konesaumakatolle Kiinnitysväli max. 1,4 m AS9 C2 Paketti 4,2 m PKT4201C2 5,1 m PKT5101C2 6 m PKT6001C2 7,2 m PKT7201C2 Sis. tikasrungot, muovijalat ja 4 k-kiinnikettä Asennussarja Riittää 5,1 m tikkaisiin SAS9C2 Sis. 4 k-kiinnikettä, 10 muovijalkaa Muovijalka 294 kpl Asennusväli max. 1,4 m K-kiinnike 2 kpl Kiinnitysväli max. 5 m 13

14 KATTOSILLAT Kattosilta Tuote Mitat Tuote nro Pakkauskoko 1,21 m UUSI MITTA 2,25 m Leveys 350 mm 2,97 m Alusrauta Leveys 350 mm Jatkokappale kpl (2 kpl/jatkos) Päätytukisarja Käytetään kattosillan tukemiseen 2,5 m tai lyhyemmillä kattosiltalinjoilla. Tuote Mitat Tuote nro Pakkauskoko Kaidesarja kattosillalle 1,2 m tpv ei sis. kattosiltaa Kaidesarja kattosillalle 1,455 m SVK 10 tpv Kaidesarja kattosillalle 3,0 m SVL 10 tpv ei sis. kattosiltaa Päätykaarisarja tpv *Vakiovärit RR23 tumma harmaa, RR29 punainen, RR32 tumma ruskea, RR33 musta, RR750 tiilenpunainen Erikoisvärit +20 %, toimitusaika 5 tpv RR11, RR20, RR21, RR22 Muut värit +30 %, toimitusaika 10 tpv 14

15 Paketit sisältävät kattosillan, tarvittavan määrän kiinnikkeitä sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Asennussarjat sisältävät tarvittavan määrän kiinnikkeitä sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitta Tuote nro Pakkauskoko, asennusväli KS9 C2 Paketti 2,25 m PKS2203C2 PKS2204C2 UUSI MITTA 2,97 m PKS3003C2 PKS3004C2 Ruodejako 350 mm tai 400 mm Asennussarja 2,25 m 2,97 m STTBZC2 STTB4ZC2 STTEUZC2 STTEU4ZC2 3 kiinnikettä 4 kiinnikettä Kattokiinnike tiilikuvio Ruodejako 350 mm Ruodejako 400 mm ,2 m KS4 C2 Paketti 2,25 m Asennussarja Kattokiinnike tiilikuvio, profiili ja huopa 2,97 m KS7 C2 Paketti 2,25 m Asennussarja Kattokiinnike profiili ja huopa PKS2206C2 PKS3006C2 2,25 m STTNZC2 3 kiinnikettä 2,97 m STTFZC2 4 kiinnikettä 420 mm ,2 m 2,97 m KS3 C2 Paketti 2,25 m Asennussarja UUSI MITTA UUSI MITTA UUSI MITTA PKS2207C2 PKS3007C2 2,25 m STTDAZ 3 kiinnikettä 2,97 m STTDZ 4 kiinnikettä 2,97 m ,2 m PKS2202C2 PKS3002C2 2,25 m STTGZC2 3 kiinnikettä 2,97 m STTAZC2 4 kiinnikettä Rivikiinnikesarja ,2 m KS8 C2 Paketti 2,25 m PKS2201C2 UUSI MITTA 2,97 m PKS3001C2 Asennussarja 2,25 m STTHZ 3 kiinnikettä 2,97 m STTCZ 4 kiinnikettä Kattokiinnike tiili ,2 m Kattokiinnike suora tiili tpv 1,2 m Tiilikattokiinnikkeen etutuki tpv 1,2 m Turvaköyden kiinnitys molemmin puolin kattosiltaa. Tiilikattokiinnikkeen etutuen alusrauta tpv Vaneriapuruoteelle KS8D C2 Kattokiinnike tiilikatolle, apuruode 32x tpv 1,2 m Tukirauta apuruoteelle 32x tpv Käytä tukirautaa, kun kiinnikkeen etäisyys kattotuolista on yli 300 mm. 15

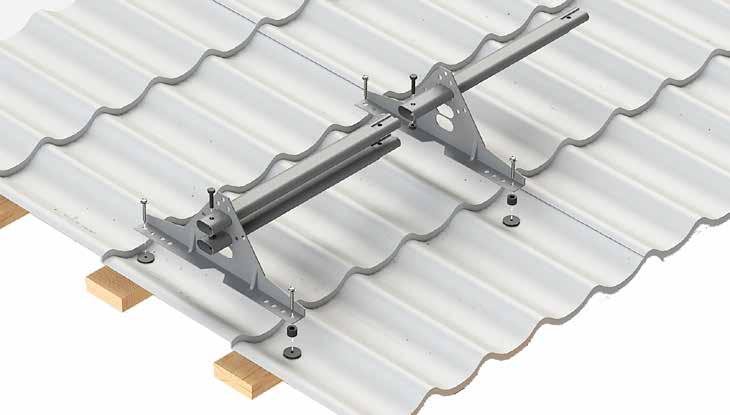

16 LUMIESTEET Katso lumiesteen mitoitus- ja sijoitusohjeet s Tuote Mitta Tuote nro Pakkauskoko, asennusväli 45 Lumiesteputki, supist. 3 m *Vakiovärit RR23 tumma harmaa, RR29 punainen, RR32 tumma ruskea, RR33 musta, RR750 tiilenpunainen Erikoisvärit +20 %, toimitusaika 5 tpv RR11, RR20, RR21, RR22 Muut värit +30 %, toimitusaika 10 tpv 16

17 Paketit sisältävät 2 kpl 3 m putkilumiesteitä, tarvittavan määrän kiinnikkeitä sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Asennussarjat sisältävät tarvittavan määrän kiinnikkeitä sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitta Tuote nro Pakkauskoko, asennusväli LE9 Paketti 3 m PLE03 PLE04 Asennussarja 3 m SLEFUZ SLEFU400Z 4 kiinnikettä Ruodejako 350 mm tai 400 mm Kattokiinnike tiilikuvio Ruodejako 350 mm Ruodejako 400 mm ,2 m LE3 Paketti 3 m PLE06 Asennussarja 3 m SLEKZ 4 kiinnikettä Kattokiinnike tiilikuvio, profiili ja huopa 420 mm ,2 m LE6 Paketti 3 m PLE07 Asennussarja 3 m SLEEZ 4 kiinnikettä Kattokiinnike profiili ja huopa ,2 m LE2 Paketti 3 m PLE02 Asennussarja 3 m SLEAZ 4 kiinnikettä Rivikiinnikesarja ,2 m Lumiesteen päätytuki rivikatolle tpv Lisäumieste 1 riviväli 500 mm Lisälumieste 2 riviväliä 964 mm Konesaumakate Lisälumieste 1 riviväli 441 mm Lisälumieste 2 riviväliä 920 mm Weckman Progantti -kate LE8 Paketti 3 m PLE01 Asennussarja 3 m SLEDZ 4 kiinnikettä Kattokiinnike tiili ,2 m Kattokiinnike suora tiili tpv 1,2 m Lisälumieste 928 mm Ormax--tiilikate LE8D Kattokiinnike tiilikatolle, apuruode 32x tpv 1,2 m Tukirauta apuruoteelle 32x tpv 17

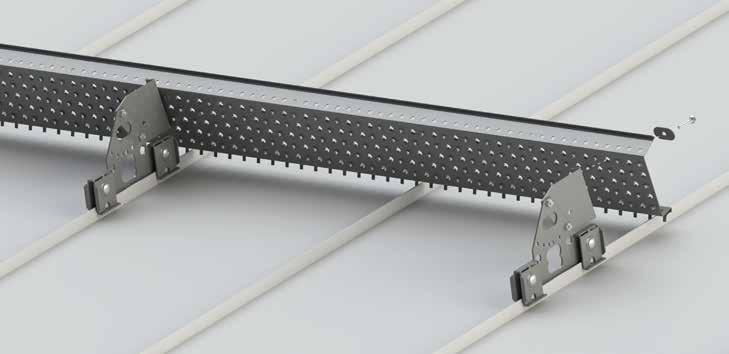

18 VERKKOLUMIESTEET Katso lumiesteen mitoitus- ja sijoitusohjeet s Tuote Mitta Tuote nro Pakkauskoko, asennusväli 1,23 m tpv Verkkolumieste 180 2,46 m tpv Jatkokappale tpv 1 kpl (2 kpl/jatko) Hapsullinen verkkolumieste 2,46 m tpv 185 Jatkaminen limittämällä, hyötypituus 2,3 m Hapsuverkon jatkosarja tpv 1sarja/jatko Verkon kiinnityskpl tpv 1 kpl/kattokiinnike Verkon kiinnityskpl:een kiinnityssarja tpv 1 sarja/kiinnityskpl *Vakiovärit RR23 tumma harmaa, RR29 punainen, RR32 tumma ruskea, RR33 musta, RR750 tiilenpunainen Erikoisvärit +20 %, toimitusaika 5 tpv RR11, RR20, RR21, RR22 Muut värit +30 %, toimitusaika 10 tpv 18

19 Asennussarjat sisältävät tarvittavan määrän kiinnikkeitä sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitta Tuote nro Pakkauskoko, asennusväli VLE7 Asennussarja 2,46 m SLVFZ 5 tpv Kattokiinnike tiilikuvio, profiili ja huopa Ruodejako 350 mm ,2 m VLE3 Asennussarja 2,46 m SLVKZ 5 tpv Kattokiinnike tiilikuvio-, profiili- ja huopa ,2 m VLE5 Asennussarja 2,46 m SLVEZ 5 tpv Kattokiinnike profiili ja huopa ,2 m VLE2 Asennussarja 2,46 m SLVAZ 5 tpv Asennussarja hapsuverkolle 2,46 m SLVCZ 10 tpv Rivikiinnikesarja ,2 m VLE8 Asennussarja 2,46 m SLVPZ 5 tpv Kattokiinnike tiili ,2 m Kattokiinnike suora tiili tpv 1,2 m 19

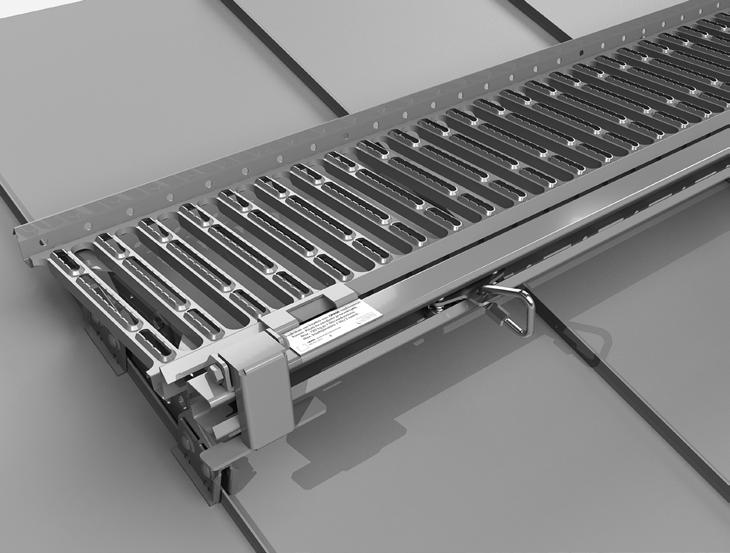

20 TURVAKISKOT Turvakisko Tuote Mitat Tuote nro Turvakisko 3,0 m tpv Jatkosarja tpv Käy sekä vaaka- että nousukiskoksi. Nousukisko Tuote Mitat Tuote nro Nousutarrain tpv RST Käyttäjän paino kg Käyttäjien etäisyys väh. 6 m Poistumiskaari 2,6 m tpv UUTTA! Poistumiskaarisarja sivulle UUTTA! 1 m tpv Soveltuu sekä oikealle että vasemmalle. Puolakiinnikesarja tpv RST Asennusväli max. 1,5m Kiipeilysuoja 2,1 m tpv Nousukiskolliselle tikkaalle UUTTA! Leveät yläkaaret tpv Pari Tyyppikilpi, nousukisko tpv Pakollinen Seinätikkaat ja osat sivut 8 9. *Vakiovärit RR23 tumma harmaa, RR29 punainen, RR32 tumma ruskea, RR33 musta, RR750 tiilenpunainen Erikoisvärit +20 %, toimitusaika 5 tpv RR11, RR20, RR21, RR22 Muut värit +30 %, toimitusaika 10 tpv 20

21 PYYDÄ TARJOUS! Kattosillat ja osat sivut Saatavilla myös kattosillan turvavaijerit pollariratkaisut sekä turvavaljaat ja -köydet. Vaakakisko Tuote Tuote nro Vaakavaunu RST tpv Käyttäjän paino varusteineen max. 120 kg Käyttäjien etäisyys väh. 3 m Turvakiskon kiinnityssarja kattosiltaan tpv Menekki 2 kpl/turvakisko + 2 kpl kiskolinjan päätyihin. Avattava päätyeste tpv Kiinteä päätyeste tpv Seinäkiinnikesarja tpv Asennusväli max. 2,0 m Tyyppikilpi, vaakakisko tpv Pakollinen Huoltokiskot eri katteille kiinnitys suoraan katemateriaaliin Paketit sisältävät 3 m turvakiskon, 4 kiinnikesarjaa sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Kiinnikesarjat kiinnikkeen sekä kokoonpanoon ja kiinnitykseen tarvittavat osat, ruuvit ja mutterit. Tuote Mitta Tuote nro Tiilikuviokatoille kesällä 2018!, asennusväli Paketti 3 m PHK tpv Kisko 3 m + 4 kiinnikettä UUTTA! Kiinnikesarja 1 kpl PHKL13 10 tpv 1 kiinnikesarja, asennusväli max. 1,2 m Paketti 3 m PHK tpv Kisko 3 m + 4 kiinnikettä UUTTA! Kiinnikesarja 1 kpl PHKL14 10 tpv 1 kiinnikesarja, asennusväli max. 1,2 m Paketti 3 m PHK tpv Kisko 3 m + 4 kiinnikettä Kiinnikesarja 1 kpl PHKL12 10 tpv 1 kiinnikesarja, asennusväli max. 1,2 m UUTTA! Paketti 3 m PHK tpv Kisko 3 m + 4 kiinnikettä Kiinnikesarja 1 kpl PHKL15 10 tpv 1 kiinnikesarja, asennusväli max. 1,2 m 21

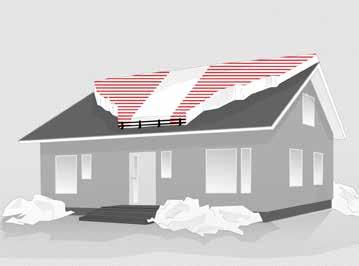

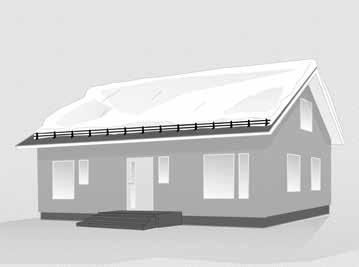

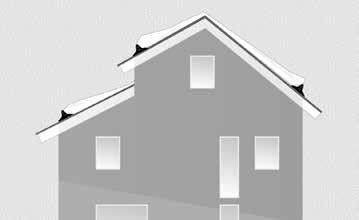

22 LUMIESTEIDEN MITOITTAMINEN LUMIESTEEN PITUUS Lumieste asennetaan aina koko katon pituudelle. Lumikuorma jakautuu tasaisesti Suojaa lumen vahingoilta koko katolla ja talon mitalta. Kaikissa Orima -lumiesteissä kiinnikeväli on enintään 1,2 m. Orima -lumiesteet on mitoitettu kantamaan yhden metrin matkalla 500 kg kuorman (5 kn/m). Lumiesteen asennuspaikka valitaan siten, että lumiesteputket ovat talon seinälinjalla tai ylempänä. Lähemmäksi räystästä asennettaessa on varmistuttava, että rakenne kestää lumikuorman. Lumiesteillä tulee estää lumen putoaminen katolta alempana olevalle lappeelle.! YLIKUORMITUS! VAKAVIEN VAHINKOJEN VAARA. OIKEA MITOITUS PITUUDELLE Lumieste suojaa koko katon mitalta. LYHYTTÄ LUMIESTETTÄ EI TULE KÄYTTÄÄ Ylikuorma voi aiheuttaa vakavia rakenteellisia vaurioita ja henkilövahinkoja! Uloimmat kiinnikkeet kantavat suurimman osan lumipatjasta ja kuormitus voi kasvaa mitoitukseen nähden nelinkertaiseksi, jopa 2000 kg yhtä kiinnikettä kohden. MÄÄRÄYKSET JA LAIT RakMK F2, Rakennuksen käyttöturvallisuus, määrykset ja ohjeet Rakennusmääräys edellyttää, että rakennuksen katolta putoavalta lumelta ja jäältä on suojattava sisäänkäyntien ja kulkuväylien kohdat talvella käytettävät leikki- ja oleskelualueet rakennusta ympäröivä katualue ja muu yleinen alue. Järjestyslaki 5 Järjestyslaki yleisille paikoille määrää, että rakennuksen omistajan tai haltijan on huolehdittava ettei putoava lumi tai jää aiheuta vaaraa ihmisille tai omaisuudelle. Asunto-osakeyhtiölaki 24:1 Asunto-osakeyhtiölaissa säädetään asunto-osakeyhtiön hallinnassa olevien kiinteistöjen ja rakennusten huolehtimisesta ja pidosta. Hallituksen jäsenen ja isännöitsijän on korvattava huolimattomuudesta tai tahallisuudesta aiheutunut vahinko. 22

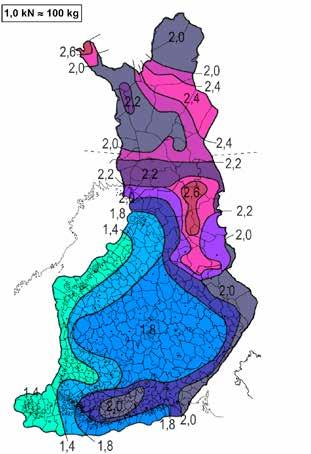

23 MONTAKO LUMIESTELINJAA? Pitkillä lappeilla lumiesteitä tulee joissakin tapauksissa asentaa useampia rivejä lappeen mitalle. Tarkasta kohteen mitoitus taulukosta katon kaltevuuden ja alueen peruslumikuorman mukaan. Esimerkiksi: Katon kaltevuus on 1:1,5 (noin 33 astetta). Peruslumikuorma alueella on 2 kn/m2. Lumiesteen ja katon harjan välinen etäisyys enintään 6,8 m. Jos lape on pidempi, lisätään toinen lumiesterivi puoleen väliin lapetta. Tällöin lumiesterivien etäisyys toisistaan saa olla enintään sama 6,8 m. 2 kn/m² 2 kn/m² maks. 6,8 m maks. 6,8 m maks. 6,8 m Lumiestelinjan etäisyys, kattokiinnikeväli enintään 1,2 m Katon kaltevuus Peruslumikuorma kn/m 2 (~100 kg/m 2 ) asteina suhdelukuna kuvana 1 1,5 2 2,5 3 3,5 6 ~1:10 60 m 40 m 30 m 24 m 20 m 17 m 10 ~1:5 37 m 24 m 18 m 15 m 12 m 10 m 14 1:4 27 m 18 m 13 m 11 m 8,9 m 7,6 m 18 1:3 21 m 14 m 11 m 8,5 m 7,1 m 6,1 m 23 ~1:2,5 17 m 12 m 8,7 m 7,0 m 5,8 m 5,0 m 27 1:2 15 m 10 m 7,7 m 6,2 m 5,2 m 4,4 m 33 1:1,5 14 m 9,1 m 6,8 m 5,5 m 4,6 m 3,9 m m 8,6 m 6,4 m 5,2 m 4,3 m 3,7 m m 8,4 m 6,3 m 5,0 m 4,2 m 3,6 m 45 1:1 13 m 8,3 m 6,3 m 5,0 m 4,2 m 3,6 m m 8,5 m 6,3 m 5,1 m 4,2 m 3,6 m m 8,9 m 6,7 m 5,3 m 4,4 m 3,8 m m 9,6 m 7,2 m 5,8 m 4,8 m 4,1 m Orima -lumiesteet kiinnityksineen on mitoitettu standardin SS :2014 mukaan lumikuormalle 5 kn/m. Jos alueellinen lumikuorma ylittyy katolla, tulee ylimääräinen lumi poistaa. Poikkeuksellisen suuret kattojen lumikuormat voivat aiheuttaa kattoturvatuotteiden irtoamisen ja kattorakenteiden vaurioitumisen. Kiinteistön omistajan tulee huolehtia lumikuormatilanteen seuraamisesta ja lumen poistamisesta. Lumikuorman alueellista tilannetta seurataan ympäristöministeriön tiedotuksista tai verkkosivuilta Mikäli mahdollista, lumen poistaminen on syytä antaa ammattilaisten tehtäväksi. 23
