1 ETS suunnittelutyökaluna Veijo Piikkilä Stateko Oy

2 ETS Historia ETS ETS ETS ETS ETS Nykyinen versio: ETS julkaistiin Seuraavat päivitykset tulossa: ETS 5.5.6; lokakuu 2018 ETS 5.7.0; joulukuu 2018 mm. Modulaarisen sovellusohjelman käyttömahdollisuus KNX on standardoitu kommunikointiprotokolla. Kyseessä ei siis ole varsinainen järjestelmä, vaan protokolla, joka varmistaa eri laitetoimittajien tuotteiden yhteentoimivuuden ja -sopivuuden. Windows-toimintaympäristö : 2

3 32- tai 64-bittinen ympäristö ETS5 pystyy toimimaan sekä 64-bittisenä että 32-bittisenä sovelluksena Win 64- bittisessä käyttöjärjestelmässä. 64-bittisessä tilassa voi ETS5-sovellus käyttää tietokoneen koko muistia edellyttäen että sitä ei käytetä muissa sovelluksissa Huomioitava, että esimerkiksi ETS3/4 plug-in tai jotkut ETS sovellukset eivät toimi 64-bittisessä ympäristössä Kytkeydyttävä 32-bittiseen yhteensopivuustilaan Plug-In ei saa olla enää uusissa tuotteissa. 32-bittinen muistin hallintajärjestelmä voi käyttää enintään 4 Gt:n muistia. 3

4 ETS Demo Ilmainen Päivitettävissä aina uusimpaan versioon Selvitysvaiheessa toimittajien laitteita löydettävissä helposti laitteiden verkkoluettelosta verkkoluettelosta tullut vakiotoiminto ETS:n, ei tarvitse erikseen ladata ja lisensoida Käyttö vaatii verkkoyhteyden suunnitteluvaiheessa mahdollista määritellä enintään 5 laitetta valmiiksi 4

5 Mitä suunnittelija voi tehdä ETS Demoympäristössä Määriteltävissä projektiin kuuluvat tilat huonetasolle saakka tilakohtaiset huonekortit tilakohtaiset toimintokuvaukset tai lähtötapaselvitykset Ei tarvetta mennä laitetasolle (laitetaso kilpailutettavissa) jos määritellään jokin tietty tuote käytettäväksi, on niitä mahdollista määritellä 5 kpl demoversiolla Suunnitteluvaiheessa voidaan määritellä ne kytkennät, jotka kuuluvat tarjoukseen kytkentöjen perusjaottelu ladattavissa csv- tai xml-tiedostosta valmiina työvaiheessa lisättävien kytkentöjen erittely lisätöiden määrittelyyn Ohjelmoija voi jatkaa suunnittelussa syntyneen ETS-projektin voidaan suoraan konfiguroida lopulliseksi projektiksi Suunnittelija voi liittää kaikki dokumentit ETS-projektiin 5

6 Miten toimitaan askel askeleelta? Kun KNX projekti on luotu, voidaan siihen liittää mukaan suunnitteludokumentit ohjelma pakkaa ne ETS projektitiedostoon (.knxproj) rajoituksia on tiedostomuodoissa tiedoston yhteyteen voi liittää halutut kommentit ja tarkennukset Kun projekti Projektien valintaikkunassa siirretään muistitikulle, siirtyvät myös nämä tiedostot mukana 6

7 Buildings-paneeli Voidaan määritellä kaikki projektiin liittyvät tilat Rakennus tai tilakohtaisesti voidaan kirjata yleiset periaatteet tilan automaatiolle määriteltäville toiminnoille Välilehdelle Comments voidaan tehdä tarkentavia toimenpiteitä tai vaikka viittauksia Projekt Filesvälilehdellä oleviin suunnitteludokumentteihin 7

8 Buildings-paneeli Tiloihin voidaan määritellä esimerkiksi pääkohdat Description kohtaan ja tarkennukset Comments-välilehdelle. 8

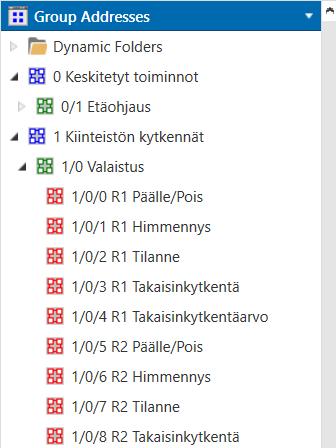

9 Group Addresses-paneeli Voidaan määritellä kiinteistössä tarvittavat kytkennät. Kytkentöjen yhteyteen kaikille tasoille voidaan määritellä myös Settingsvälilehdelle samalla tavalla tarkennuksia Description ja Comments-välilehdille kuin Buildings-paneelissa. 9

10 Kytkentäryhmät Kytkentäryhmät voidaan laatia erikseen Excel-taulukkoon tai XML- tiedostoksi ja tuoda sitten Import Group Addresses-toiminnolla Group Addresses-paneeliin. Ryhmäosoitteiden käyttö tulisi vakioida esimerkiksi Materiaalin KNX-Project-Design-Guidelines_en.pdf mukaan Oheinen esimerkki ko. aineistosta kaihtimien ohjaukseen Yhdistyksellä työryhmä miettimässä suosituksia ryhmäosoitteiden vakiointiin Eri tyyppisille kytkentäryhmille varataan tietty määrä ryhmiä ryhmäobjektien käytön mukaan jaoteltuna pää- ja keskiryhmiin 10 alaryhmää 10 alaryhmää 10

11 Vakiokytkentäryhmän tuonti Vakioryhmistä voidaan tehdä esim. csv tai XML-tiedosto ja tuoda se ETS:n valmiina pakettina. Vakio määrä ryhmiä 11

12 Kytkentäryhmät Buildings-paneelissa Kytkentäryhmät on mahdollista liittää näkyviin myös tilakohtaisesti ja tehdä tarpeelliset kommentit näihin. Kun tarvittavat kytkennät määritellään suunnitteluvaiheessa, urakoitsijat voivat laskea ohjelmoinnille myös hinnan. Lisätöiden osuus ohjelmoinnissa todennettavissa lopullisessa toteutuksessa. Valmiista ryhmäosoitteista voidaan tuoda "Vedä ja pudota"-menetelmällä kytkennät myös tiloihin ilman laitemäärittelyä. 12

13 Topology-paneeli Topology-paneelissa voidaan määritellä alueet ja niiden linjat. Samalla tavalla voidaan hyödyntää kommenttivälilehtiä kuin Buildings- ja Group Addresses-paneeleissa. Tilakohtaisesti voidaan myös tarpeen mukaan asettaa käyttöön (pakotta) käytettäväksi tiettyä aluetta ja linjaa. 13

14 Raportointi Report-toiminnolla voidaan tulostaa erilaiset listauksetmäärittelyistä. Esimerkiksi kaikki kommentit/määrittelyt saadaan tulostettua vaikka pdftiedostoksi Report-toiminnoilla. ETS-projektin pääsivulle laaditut kommentit näkyvät kaikkien raporttien alkusivulla. 14

15 Raportointi Suunnittelija voi tulostaa raportit suunnitellusta KNX projektista haluamaltaan osalta ja eri formaateissa. 15

16 Kysyttävää/kommentoitavaa? 16
