1 Business Cafe: AM Joensuu, 3/2018 3D-tulostuksen tulevaisuuden näkymät ja digitaliset varaosat Jouni Partanen, Aalto-yliopisto

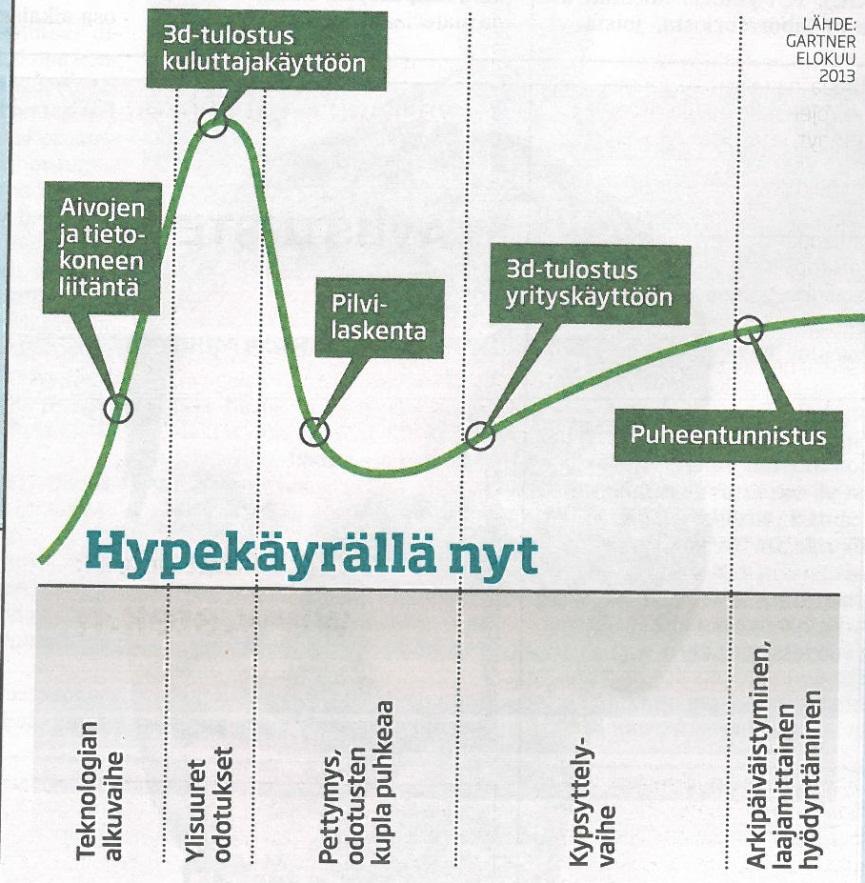

2 3D-tulostus yrityskäyttöön Pikamallinnus (Rapid Prototyping) Laajasti käytössä ympäri maailman Hyöty muulle yritystoiminnalle Lähes hypekäyrän tasangolla Pikavalmistus (Additive Manufacturing) > 30 % vuosittainen kasvu

3 3D-tulostus kappaleet tehdään viipaleista Pinoamalle 2D-viipaleita voidaan tehdä kaikki 3Dkappaleet Konseptuaalisesti yksinkertainen prosessi toimii hyvin automaationa

4 3D-tulostus teknologia Stereolitografia Patentti haettu D Systems Valolla kovettuva hartsi Lasersäde ohjataan kontrolloidulla peilillä piirtämään ja kovettamaan yksi viipale kappaleesta Kappale menee alaspäin viipaleen paksuuden Uusi kerros hartsia levitetään

5 ASTM:n hyväksymät prosessien termit - suomalaiset vastineet Vat Photopolymerization Powder Bed Fusion Material Extrusion Material Jetting Binder Jetting Sheet Lamination Directed Energy Deposition Valokovetus altaassa Jauhepetisulatus Pursotus Materiaalin suihkutus Sideaineen suihkutus Kerroslaminointi Suorakerrostus

6 Valokovetus altaassa - Vat Photopolymerization

7 3D-tulostus (Rapid Prototyping) tuotekehitysprosessissa Laajalti käytetty jo 1990-luvun alkupuolelta alkaen Autoteollisuus Avaruus- ja lentoteollisuus Kuluttajatuotteet

8 Sovellutukset hammaslääketieteessä Näkymättömät oikomisraudat

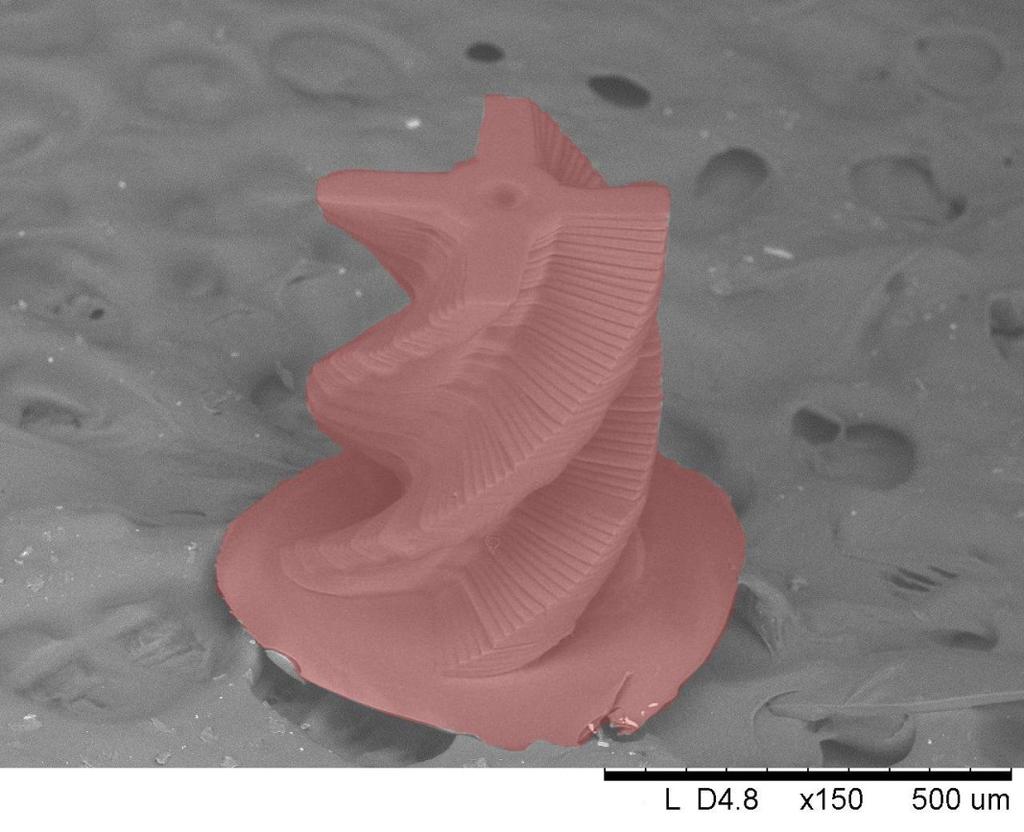

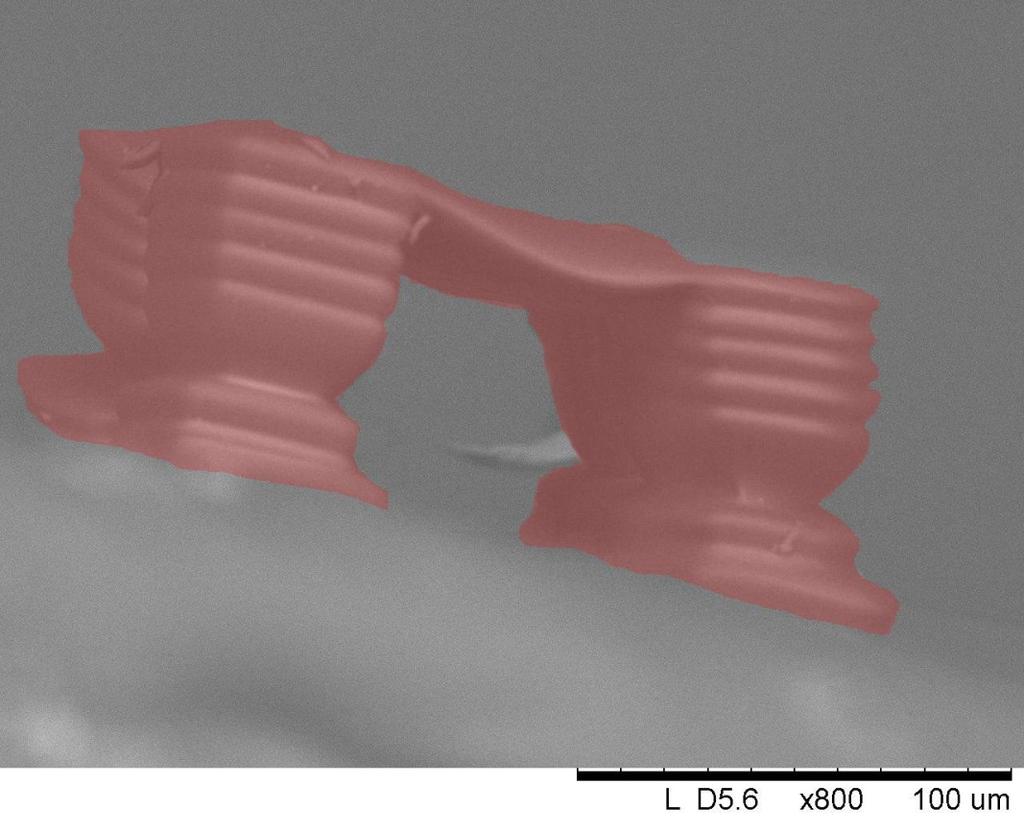

9 Microstereolithography Vertical resolution ~ 10 µm

Jauhepetisulatus - Powder Bed Fusion http://www.

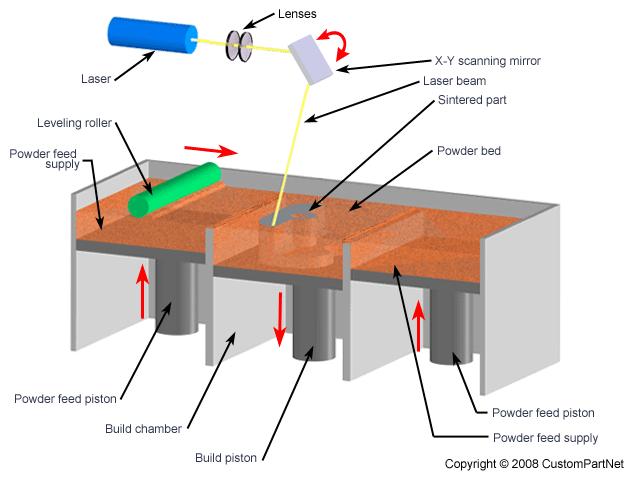

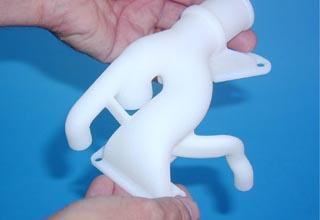

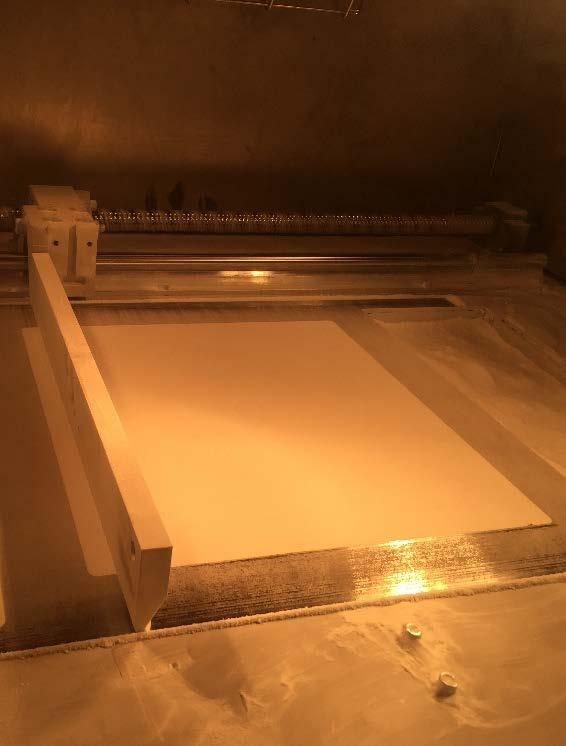

10 Jauhepetisulatus - Powder Bed Fusion

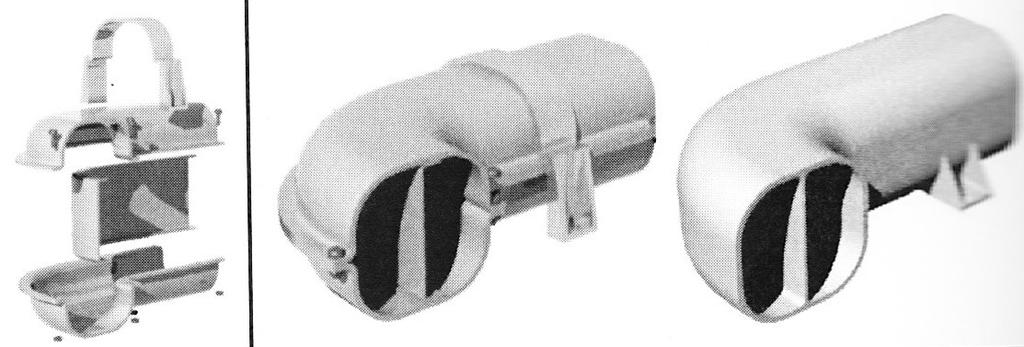

11 Toimintakeskeinen suunnittelu Design for function

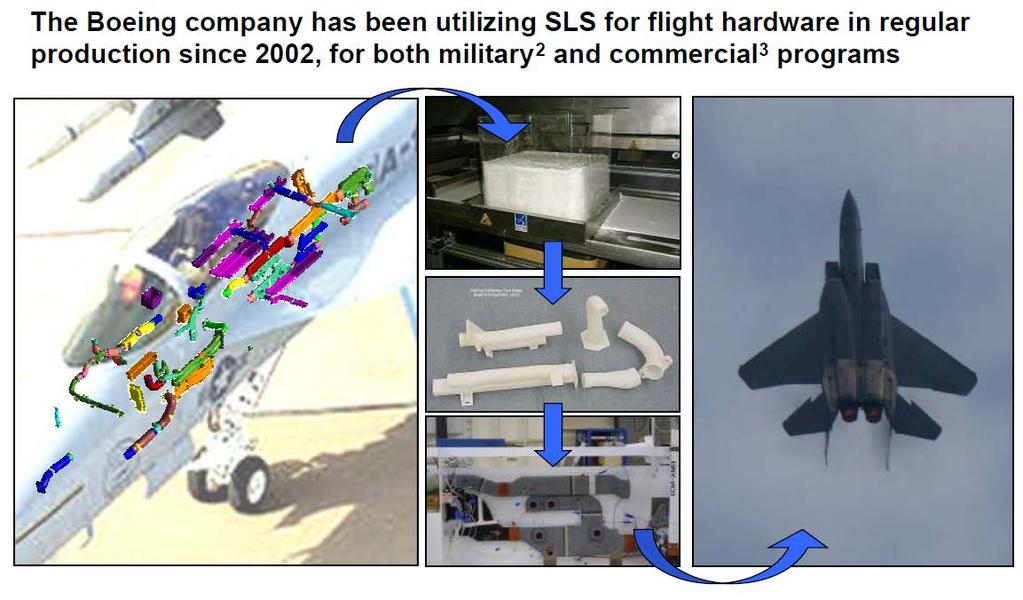

12 Lentokoneteollisuus: Boeing

Better performance http://www.industrial-lasers.

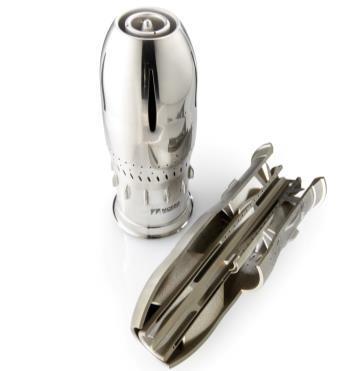

13 Fuel Injection Nozzles for Future GE Jet Engines About 15 individual pieces combined into one 30 % lighter structure Better performance 6/features/additive-manufacturing-at-ge-aviation.html

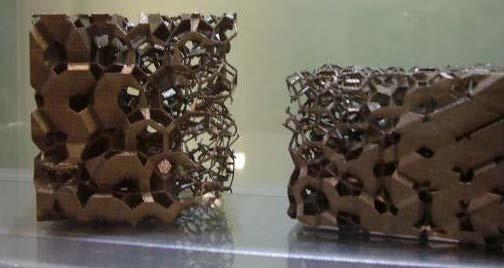

14 Uusia mahdollisuuksia Painon optimointi 3D-tulostuksessa monimutkaiset kappaleet valmistuvat yhtä helposti kuin yksinkertaiset complexity comes for free

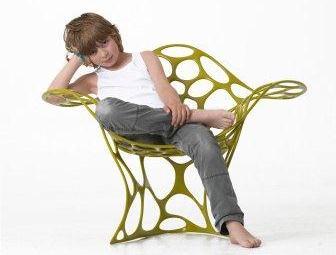

15 Supertehokkaat lämmönvaihtimet

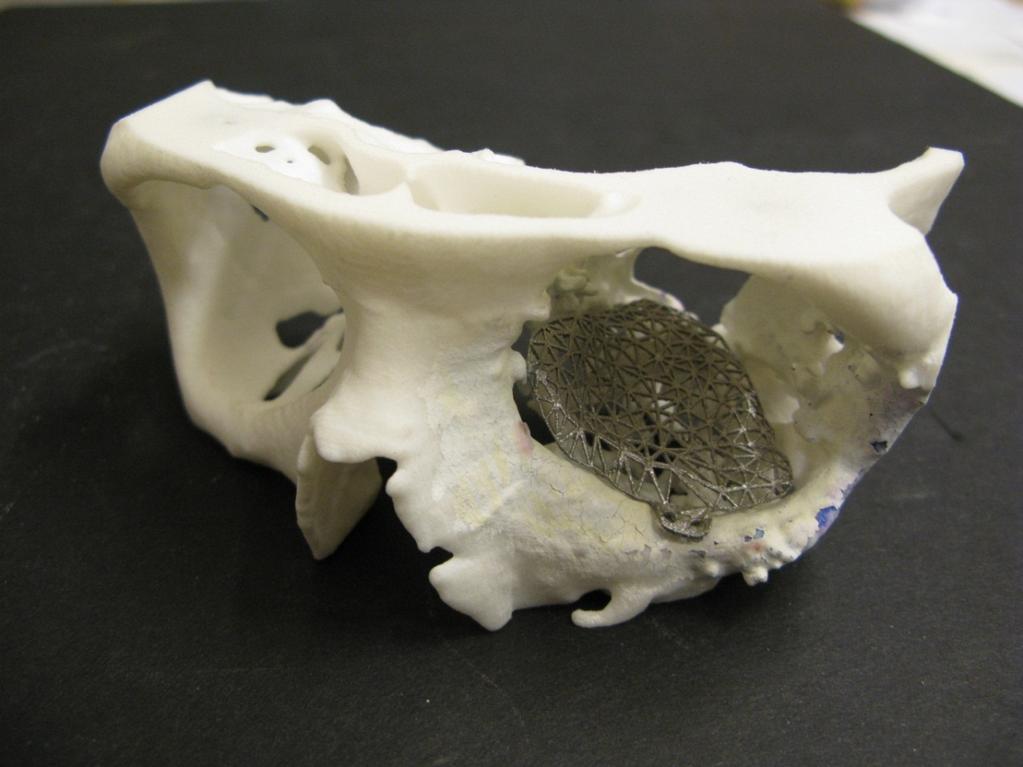

16 Lääketieteen sovellutukset Kirurginen suunnittelu Kirurkinen inertti implantti Salmi M et al., Patient specific reconstruction with 3D modeling and DMLS additive manufacturing. Rapid Prototyping Journal, 18: , 2012.

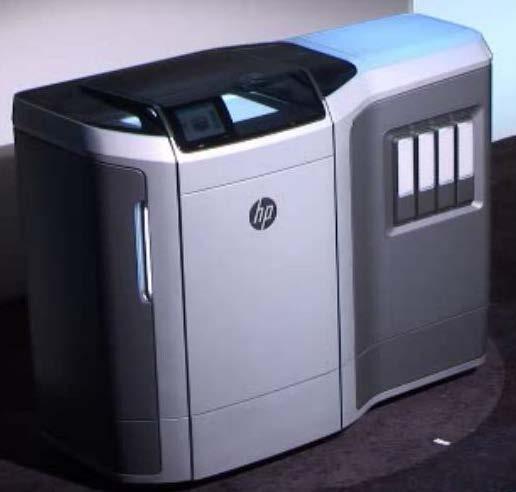

17 HP entering the market Planned commercial release

18 Pursotus - Material Extrusion

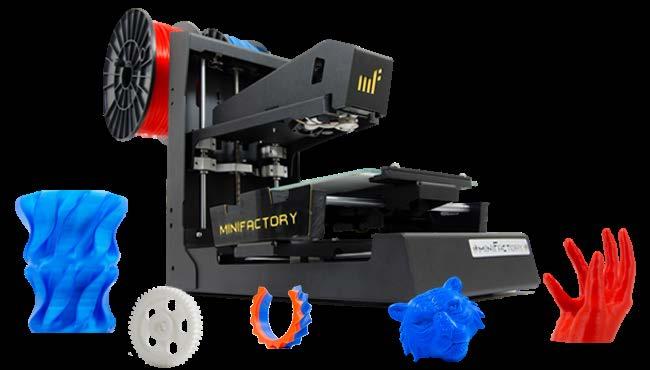

19 Minifactory Suomalainen laitevalmistaja

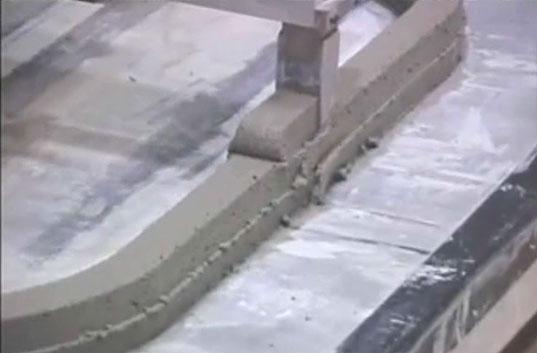

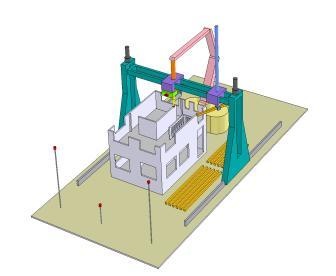

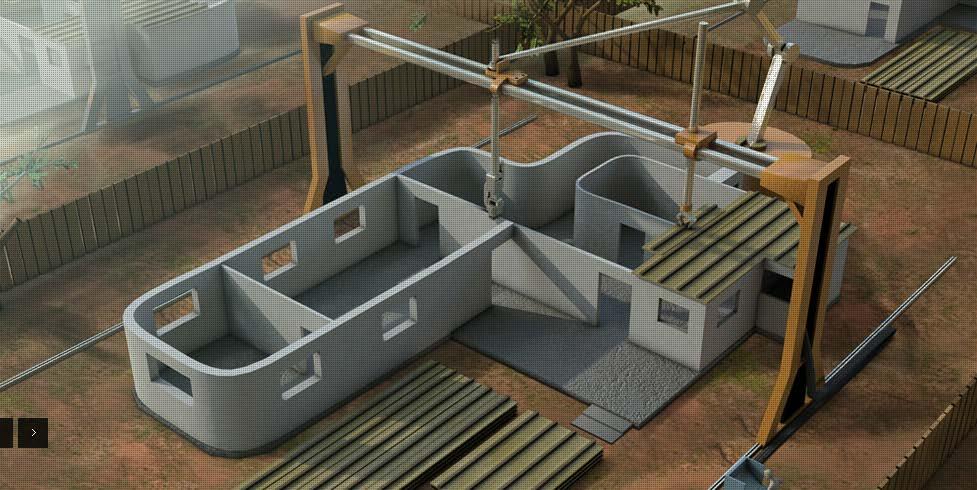

20 Contour Crafting Under development at Univ of Southern California by prof Behrokh Khoshnevis 3D-Printing of concrete on a scale needed for building houses Each layer about 10 cm Shaping tool for concerete in order to get reasonably flat surface

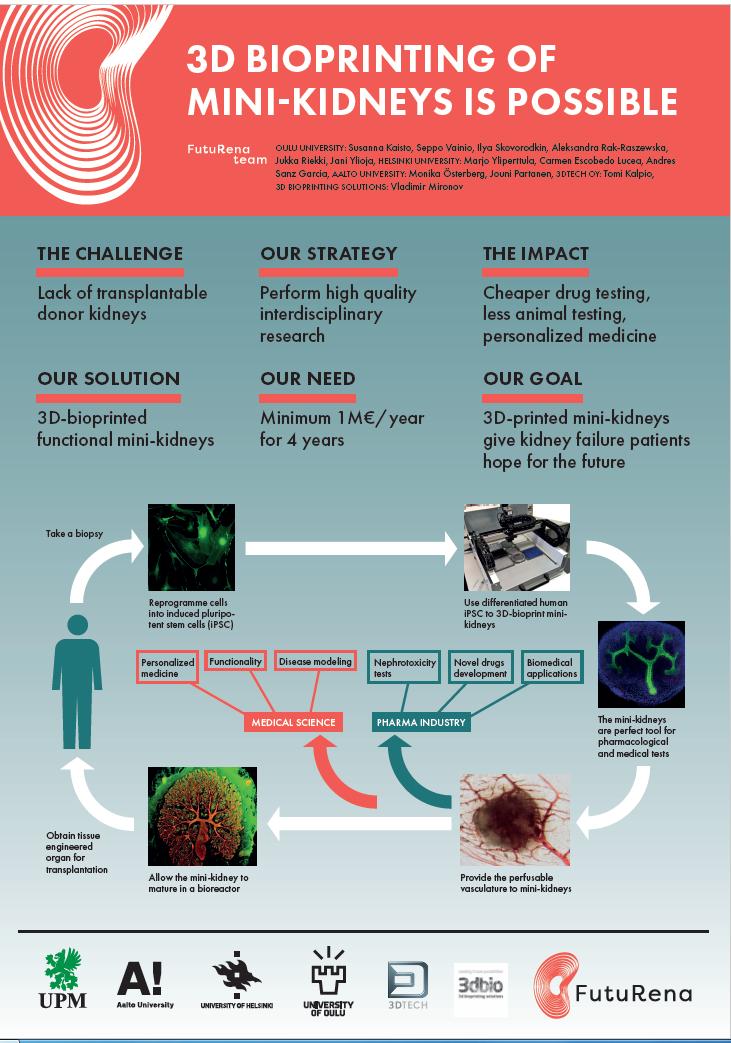

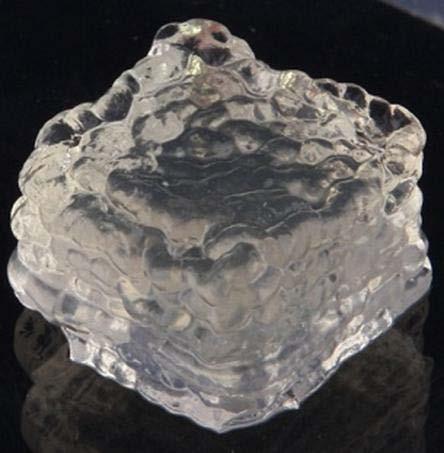

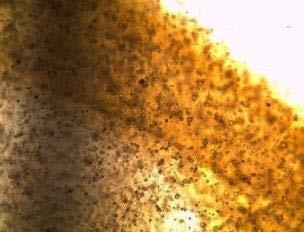

21 Elävien solujen tulostus Tutkimusprojekti Aalto-yliopistossa

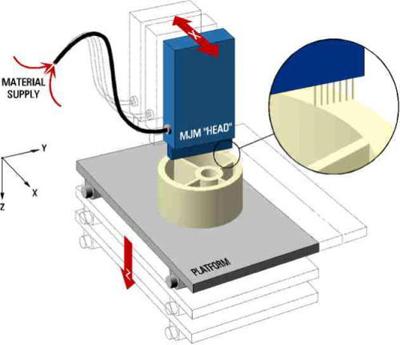

23 Materiaalin suihkutus - Material Jetting

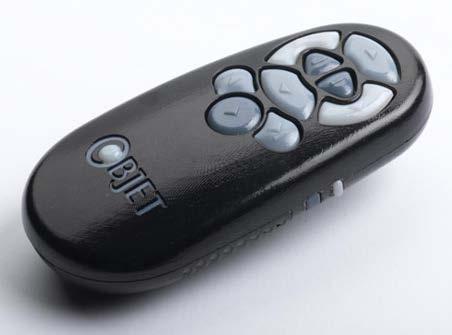

24 Objet Digitaalinen materiaali

25 Tarkkuusvalu Investment Casting

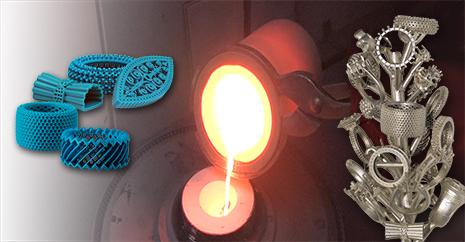

26 Koruteollisuus: Kalevala Koru Vahamallien 3D-tulostin tuotannossa tarkkuusvalulla valmistettavien tuotteiden aihioina

27 Sidosaineen suihkutus - Binder Jetting

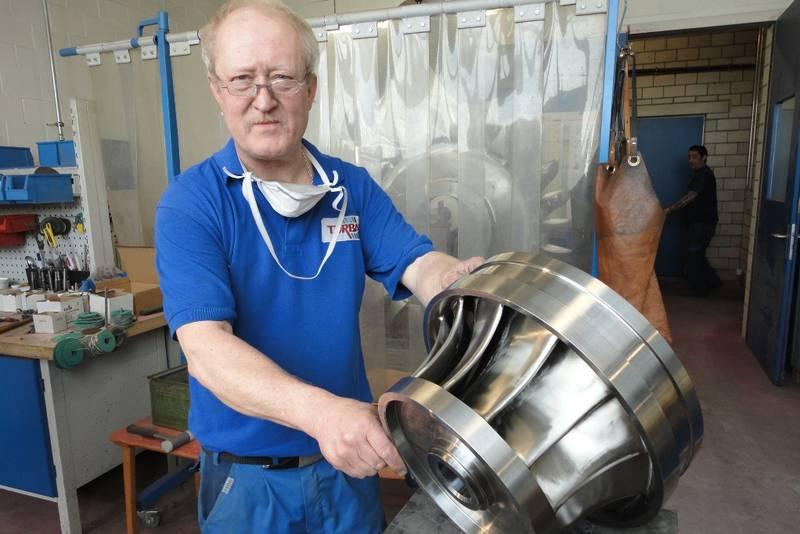

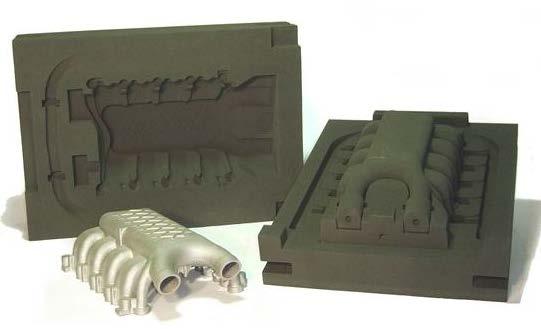

28 VoxelJet Hiekkavalumuotit

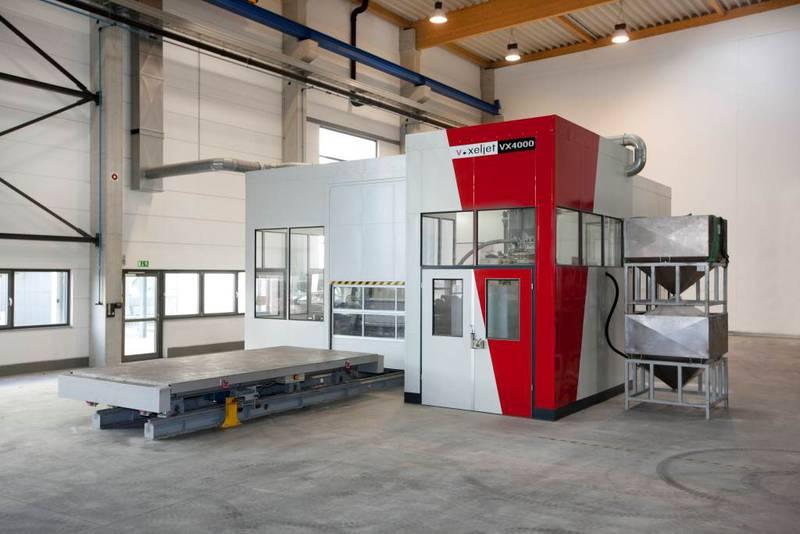

29 VoxelJet VX-200 VX-4000

30 Digital Metal Höganäs, Sweden 3-printing of small metal parts Sintering in oven

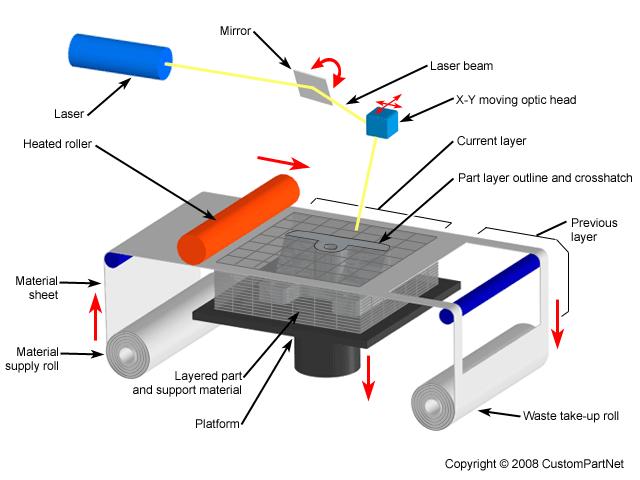

31 Kerroslaminointi - Sheet Lamination

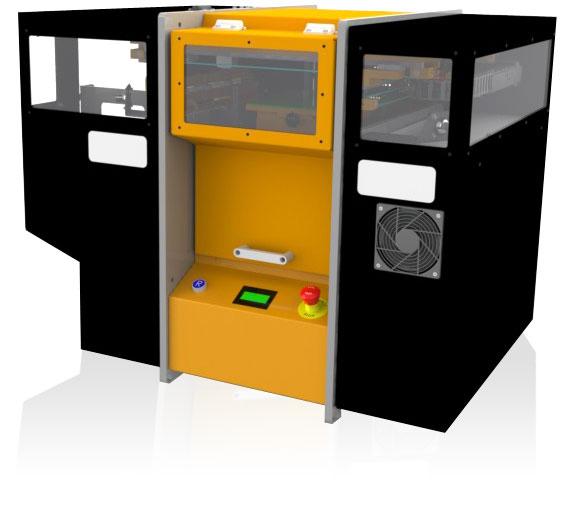

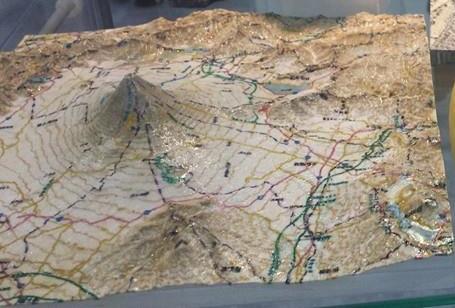

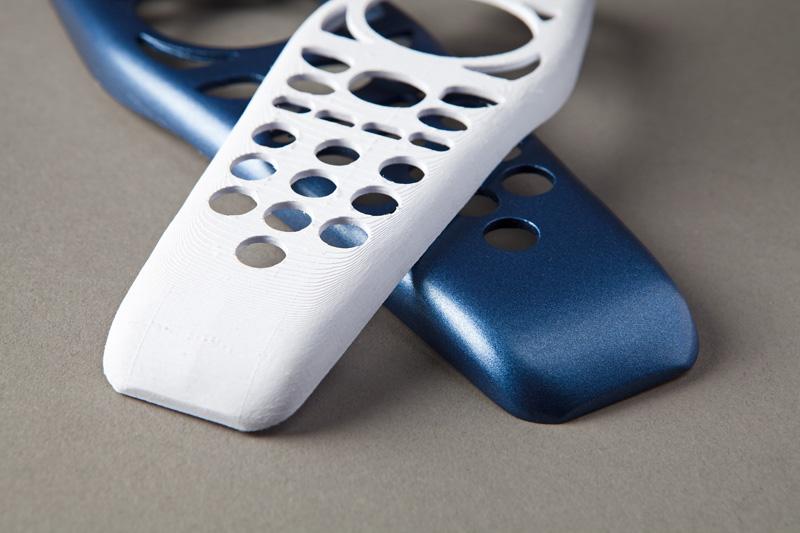

32 Mcor Technologies A4-paperi

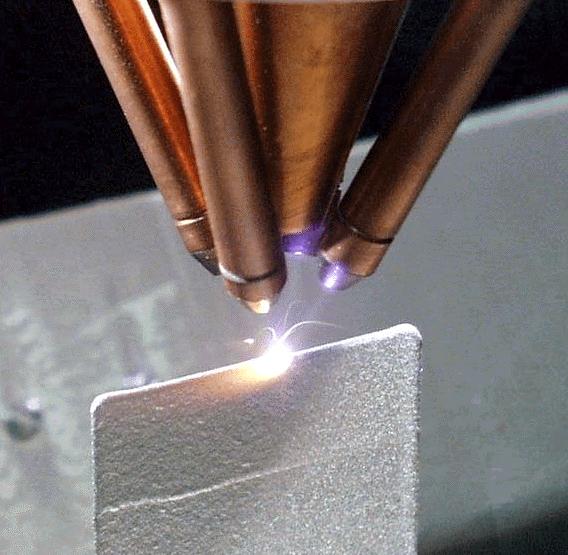

33 Suorakerrostus - Directed Energy Deposition

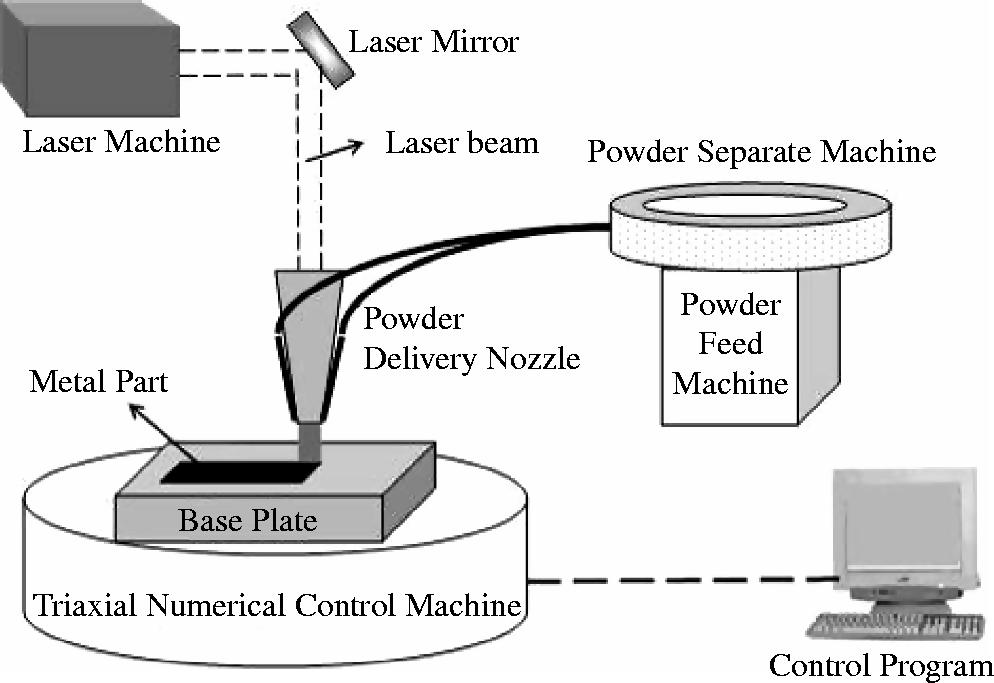

34 LENS technology Laser Engineered Net Shaping Stacking up 2D images you can make 3D objects Conceptually simple process great for automation

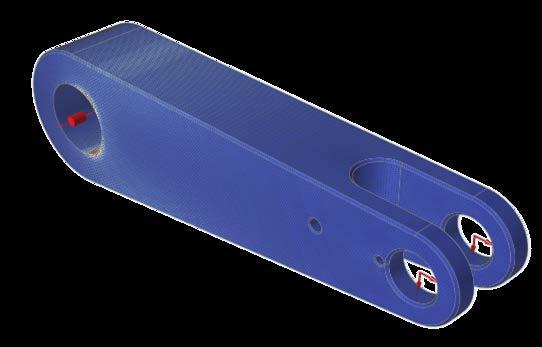

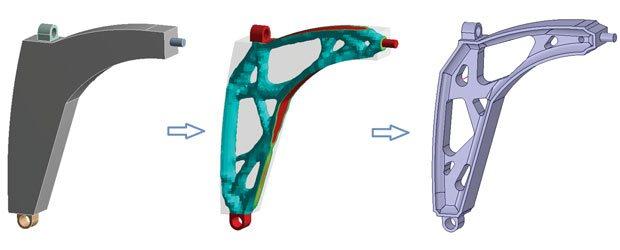

35 Topology optimization Biomimicking shapes FEA (Finite Element Analysis) Optimized for load and weight Optimized for energy transfer

3D-tulostus tuotantomentelmänä (10 20 vuoden näkymä) Tällä hetkellä

tuoteprosessi Paikallinen tuotanto Nopea, taloudellinen tuotteen kehitys

modernit tuotanmenelmät potentiaali, johon kannattaa investoida

36 3D-tulostus tuotantomentelmänä (10 20 vuoden näkymä) Tällä hetkellä 3D-tulostus vain pieni osa maailman tuotantoa Maailman laajuinen tuoteprosessi Paikallinen tuotanto Nopea, taloudellinen tuotteen kehitys Obaman 2013 State of the Union -puhe: Tuotanto USA:han on palaamassa; modernit tuotanmenelmät potentiaali, johon kannattaa investoida Mahdollisuudet Suomessa: Tuotekehitys: Läheinen yhteistyö yritysten kanssa Tuotanto: Uudet businessmallit

37 Digitaaliset varaosat Digitaaliset varaosat projekti (DIVA) FIN3D Finnish Industry New Age 3D Sekä lukuisiin aikaisempiin 3D-tulostuksen tutkimusprojekteihin ja Aallossa tehtyihin tutkimusalueen diplomitöihin

38 Digitaaliset varaosat projekti (DIVA)

39 FIN3D Finnish Industry New Age 3D

40 Mitä ovat digitaaliset varaosat? 3D malli ja informaatio digitaalisena digitaalinen varasto Valmistus tarpeen mukaan, esim. 3D-tulotusmalla Valmistus lähellä loppukäyttäjää Optimoitu parempi suorituskyky Tulevaisuudessa: Yksittäisten osien identifiointi valmistus ja käyttöhistoria Älykkäät osat esim. kulumisen seuranta

41 Perinteinen varaosalogistiikka Asiakkaan laite Alkuperäinen valmistaja Alueellinen jakelukeskus Palvelukeskus Jan Holmström Jouni Partanen Jukka Tuomi Manfred Walter, (2010),"Rapid manufacturing in the spare parts supply chain", Journal of Manufacturing Technology Management, Vol. 21 Iss 6 pp

Digitaalinen varaosalogistiikka Asiakkaan

the spare parts supply chain", Journal of

42 Digitaalinen varaosalogistiikka Asiakkaan laite Alkuperäinen valmistaja Palvelukeskus Jan Holmström Jouni Partanen Jukka Tuomi Manfred Walter, (2010),"Rapid manufacturing in the spare parts supply chain", Journal of Manufacturing Technology Management, Vol. 21 Iss 6 pp

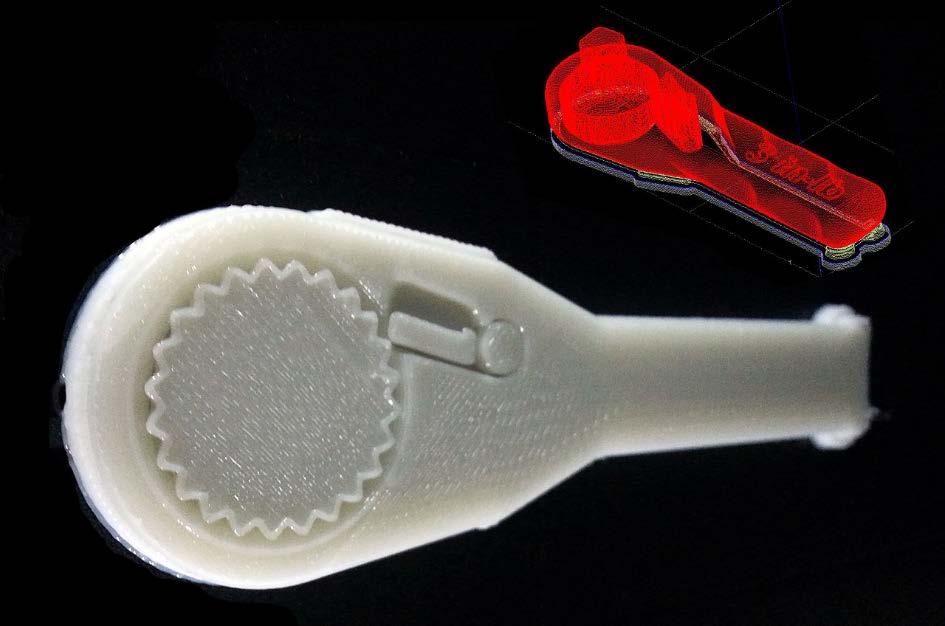

43 Varaosat (varatyökalut) avaruudessa Source: Nasa & MadeInSpace

44 Nykyhetki F/A-18E/F Super Hornet avioniikka putket Scenario 1: Keskitetty Scenario 2: Hajautettu Tulevaisuus Scenario 3: Keskitetty Scenario 4: Hajautettu Siavash H. Khajavi, Jouni Partanen, Jan Holmström, Additive manufacturing in the spare parts supply chain, Computers in Industry, Volume 65, Issue 1, January 2014, Pages 50-63

45 Tuotantomenetelmien break even

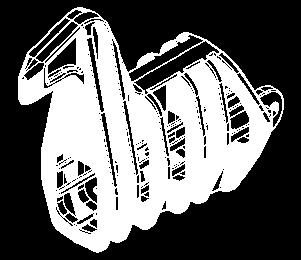

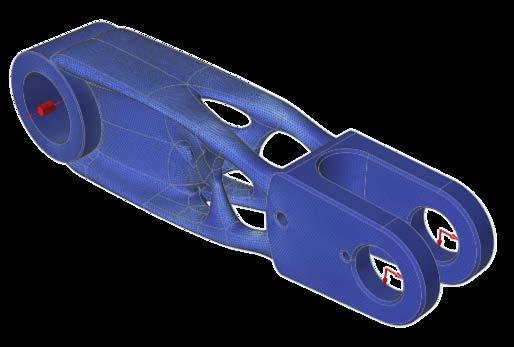

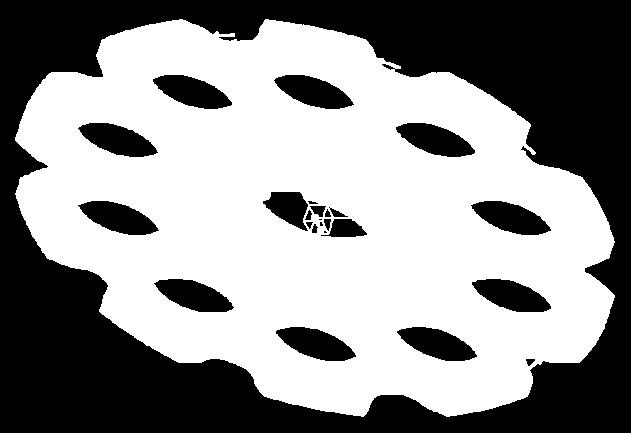

46 Sunnittelun vaikutus kustannuksiin 35 % Pienempi massa 35 % edullisempi epäsuora AM 34 % edullisempi suora AM 41 % Pienempi massa 45 % edullisempi epäsuora AM 3 % edullisempi suora AM 17 % suurempi varmuuskerroin 22 % suurempi myötöraja

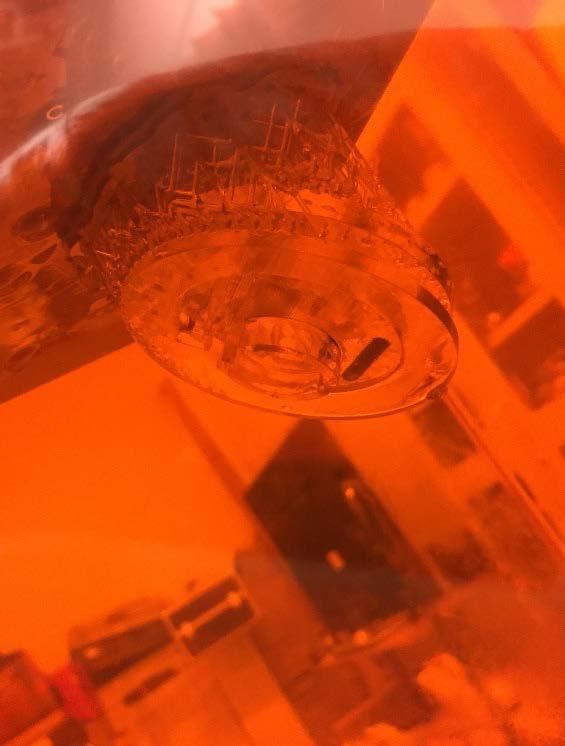

47 Älyn/sensoreiden (RFID) integroiminen varaosiin Material Extrusion ABS + Stereolithography Clear V2 Selective Laser Sintering PP

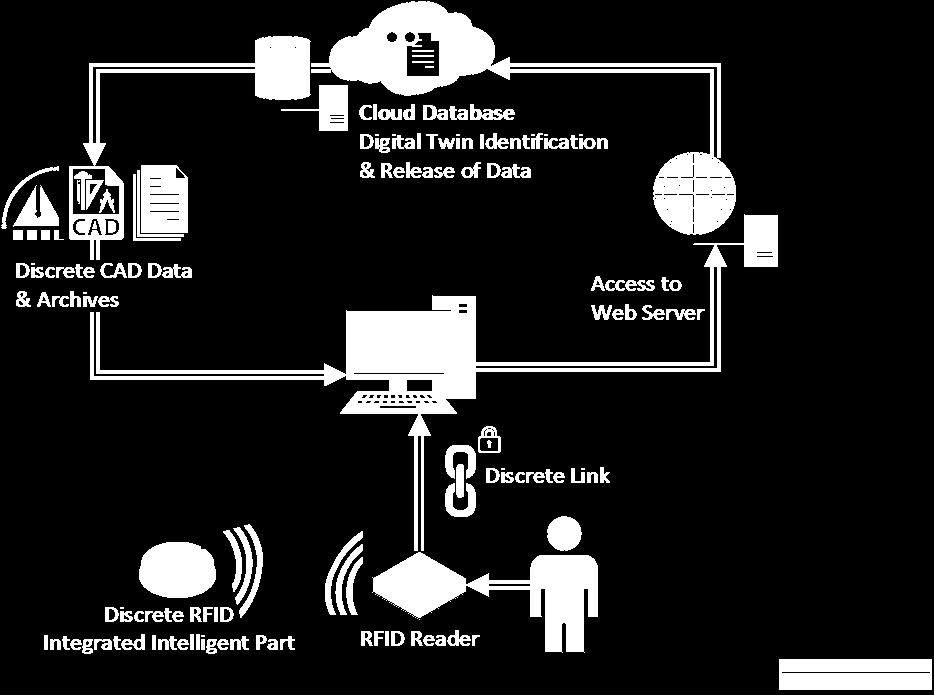

48 Digital Twin Fin3D DiVa

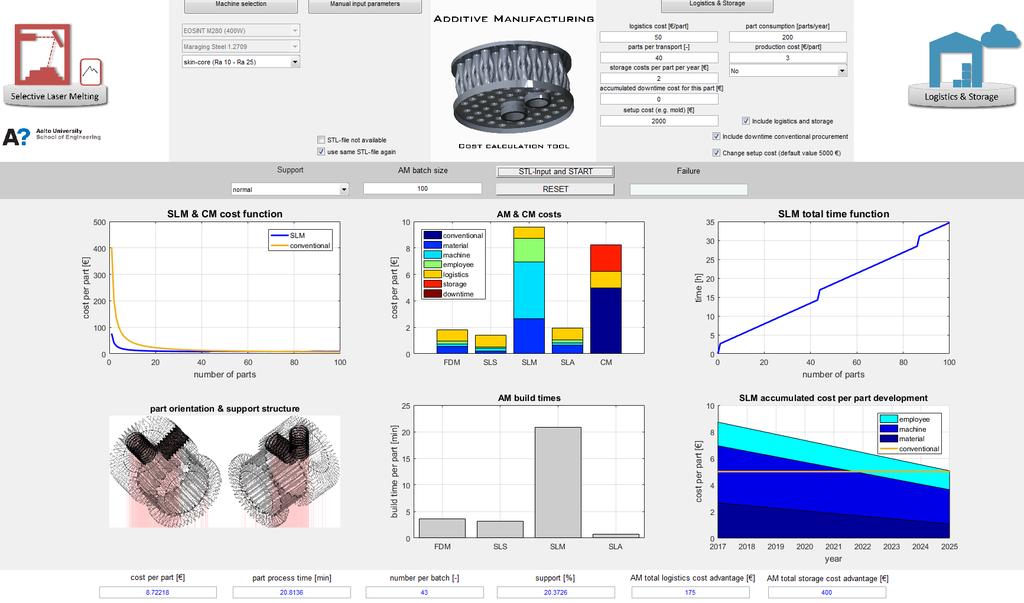

49 Työkalu kustannusten ja tulevaisuuden arviointiin

50 Acknowledgements 3D Manufacturing Group, ME Dept., Aalto Univ. Jukka Tuomi, Mika Salmi, etc. VTT, Additive Manufacturing Pasi Puukko, Sini Metsä-Kortelainen, etc. Logistics Group, Aalto Univ. Jan Holmström Polymer Chemistry Group, Aalto Univ. Jukka Seppälä

51 Kiitos! Jouni Partanen Aalto University puh
