1 PEKKA VASS Yrittäjä, kiinteistönvälittäjä LKV P Kuvastimentie Espoo HOUSE

2 2. KOHDETIETOJA LAPSIPERHEIDEN UNEL-ASUNNOT VALMISTUVAT ESPOON PARILLE PAIKOILLE VEH- REÄÄN PUOLARMETSÄÄN Kesällä 2018 valmistuu 11 uutta ja modernia perheasuntoa loistavalle sijainnille palveluiden ja hyvien yhteyksien kupeeseen. SAFA arkkitehti Antti Heikkilä on suunnitellut alueelle 5 betoni/puu rakenteista erillistaloa (114 m2) sekä 6 paritalohuoneistoa (125 m2). Suunnittelun lähtökohtana on ollut arjen toimivuus lsiperheiden tarpeisiin. Koulut ja päiväkodit sijaitsevat lyhyen matkan päässä, monipuoliset harrastemahdollisuudet ovat myös lähellä (keskuspuisto kulkee tontin takana) eikä Iso Omenan palveluihin ja tulevalle metroasemalle ole kuin alle 10 minuutin aiomatka. VEHREÄ RINNETONTTI KESKUSPUISTON KUPEESSA Talot asettuvat ylväästi aurinkoiselle rinnetontille. Sijainti ja tontti on mitä parhain, täällä olet täysin omassa rauhassa ja voit nauttia vehreistä näkymistä, kuitenkin keskellä Espoon parhaita palveluja ja kulkuyhteyksiä. MODERNI JA NYKYAIKAINEN TALOTEKNIIKKA Nykyainainen talotekniikka pitää asumiskustannukset matalina ja helpottaa arjen sujumista. Lämmitysmuotona on maalämpö vesikiertoisella lattialämmityksellä. Ilmanvaihto toimii lämmöntalteenotolla varustetulla koneellisella tulo- ja poistoilmalaitteella. Kotien pintamateriaalit ja varusteet ovat korkeatasoisia. Kiintokalusteet ja keittiöt ovat Puustellin mallistoa Mielen huippukodinkoneilla varustettuna. VIIHTYISÄ JA VALOISA YLÄKERTA Olohuoneen isot ikkunat yltävät lattiasta kattoon ja tuovat reilusti valoa oleskelutiloihin. Tyylikäs avokeittiö ja korkea olohuone ovat yhtenäistä ja avaraa tilaa. Olohuoneesta on käynti isolle terassiparvekkeelle, johon mahtuu helposti ruokailuryhmät ja grillit kesäpäiviä varten.

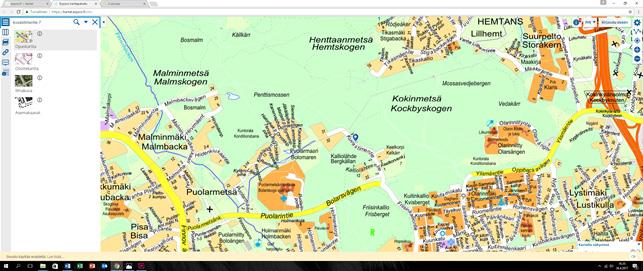

3 OPASKARTTA LOISTAVA TILANKÄYTTÖ Alakerrassa saunaosasto ja kodinhoito on sijoitettu käytännöllisesti asuntojen päätyyn. Kylpyhuoneissa on kaksi suihkua. Tilava varastohuone mahdollistaa monien harrastusvälineiden ja helpottaa turhien tavaroiden säilyttämisen. Alakerrassa on kaksi hyvän kokoista makuuhuonetta. KUIN ASUISIT OMOTITALOSSA Edullista asumista uudessa asunnossa! Asunnot myydään kiinteistön määräosina, jokainen määräosan omistaja vastaa omista kustannuksistaan ja korjauksistaan. Tontti ja piha-alueet jaetaan hallinnanjakosopimuksella erillisen suunnitelman mukaisesti 11 osaan. RENNUTTAJA: RENNUS-AVANT OY SUUNNITTELUKOORDINOINTI: AVA HOUSE ARKKITEHTI: ANTTI HEIKKILÄ Huom! Kohteen rakenteita ja materiaaleja voidaan vaihtaa tai muuttaa vastaavantasoisiin tarvikkeisiin rakentajan toimesta. Rakennuslupakuvista voidaan poiketa rakenne- ja lvis-suunnitelmien edellyttämällä tavalla. Rakentajalla on oikeus tehdä myös muita tarvittavia muutoksia ennen kauppakirjan allekirjoittamista. Esitteen kuvat ja piirustukset ovat ohjeellisia. Rakentajaa sitovat selosteet annetaan ostajille kaupantekotilaisuudessa.

4 HINNASTO HINNASTO ERILLISTALO Tyyppi Pinta-ala m² Huoneisto Velaton myyntihinta ET 114m² A 4H,K,S,KHH,KPH,VAR, / 4552,63 /m² ET 114m² B 4H,K,S,KHH,KPH,VAR, / 4552,63 /m² ET 114m² C 4H,K,S,KHH,KPH,VAR, / 4552,63 /m² ET 114m² D 4H,K,S,KHH,KPH,VAR, / 4508,77 /m² ET 114m² E 4H,K,S,KHH,KPH,VAR, / 4596,49 /m² AT E

5 HINNASTO PARITALO Tyyppi Pinta-ala m² Huoneisto Velaton myyntihinta As. HINTA HINTA/ m2 PT 125m² F / 4352 /m² PT 125m² F / 4312 /m² PT 125m² G / 4312 /m² PT 125m² G / 4312 /m² PT 125m² H / 4312 /m² PT 125m² H / 4312 /m²

6 6. MSUAIKATAULUKKO, ERILLISTALO MSUAIKATAULU, ERILLISTALO Varaus maksu ,00 Kiinteistökauppa Urakkasopimus allekirjoitettu ,00 Maan sisään aasennettavat putkistot asennettu ,00 Pohjatyöt pääosin valmiit ,00 Anturat valettu ,00 Porakaivo porattu ,00 Betoni elementit valmiit tehtaalla ,00 Betonielementit ja ontelot asennettu ,00 Puuelementit asennettu ,00 Lattiat valettu ,00 Sisäkatot valmiit ,00 Levytykset valmiit ,00 Kalusteet pääosin asennettu ,00 Laatoitukset pääosin valmiit ,00 Johdotukset pääosin valmiit ,00 Sähkökalusteet asennettu ,00 Maalämpöpumppu asennettu ,00 Lvi kalusteet asennettu ,00 Talo luovutettu ,00

7 7. MSUAIKATAULUKKO, PARITALO MSUAIKATAULU, PARITALO Varaus maksu ,00 Kiinteistökauppa Urakkasopimus allekirjoitettu ,00 Maan sisään asennettavat putket asennettu ,00 Pohjatyöt pääosin valmiit ,00 Anturat valettu ,00 Porakaivo porattu ,00 Betoni elementit valmiit tehtaalla ,00 Betonielementit ja ontelot asennettu ,00 Puuelementit asennettu ,00 Lattiat valettu ,00 Sisäkatot valmiit ,00 Levytykset valmiit ,00 Kalusteet pääosin asennettu ,00 Laatoitukset pääosin valmiit ,00 Johdotukset pääosin valmiit ,00 Sähkökalusteet asennettu ,00 Maalämpöpumppu asennettu ,00 Lvi kalusteet asennettu ,00 Talo luovutettu ,00

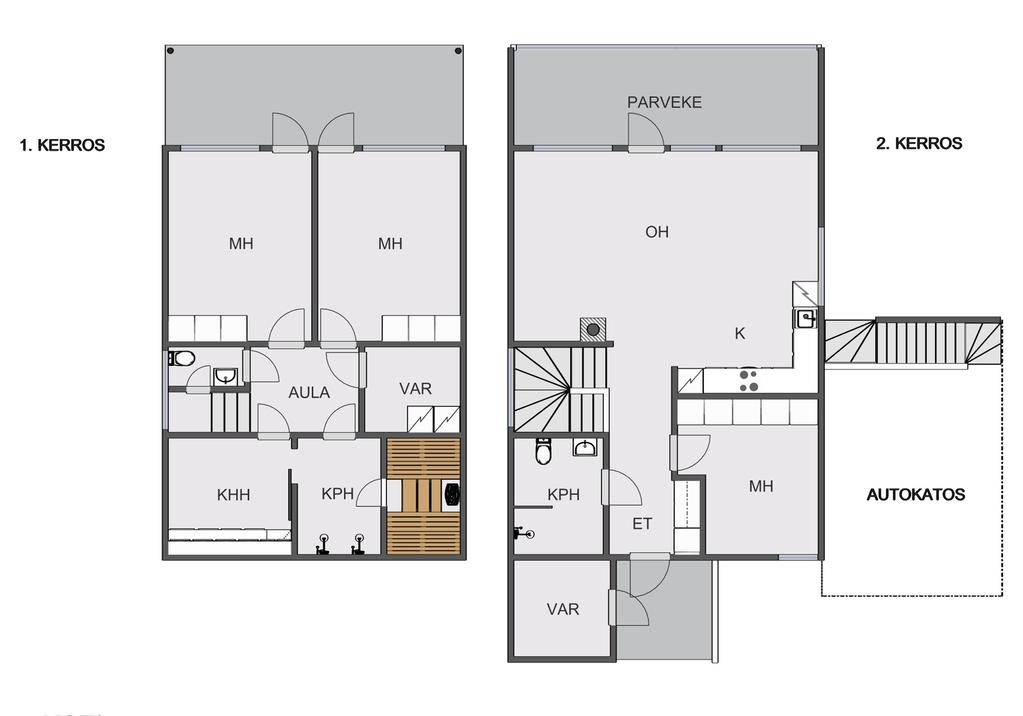

8 8. POHJAPIIRUSTUS POHJAPIIRUSTUS ERILLISTALO

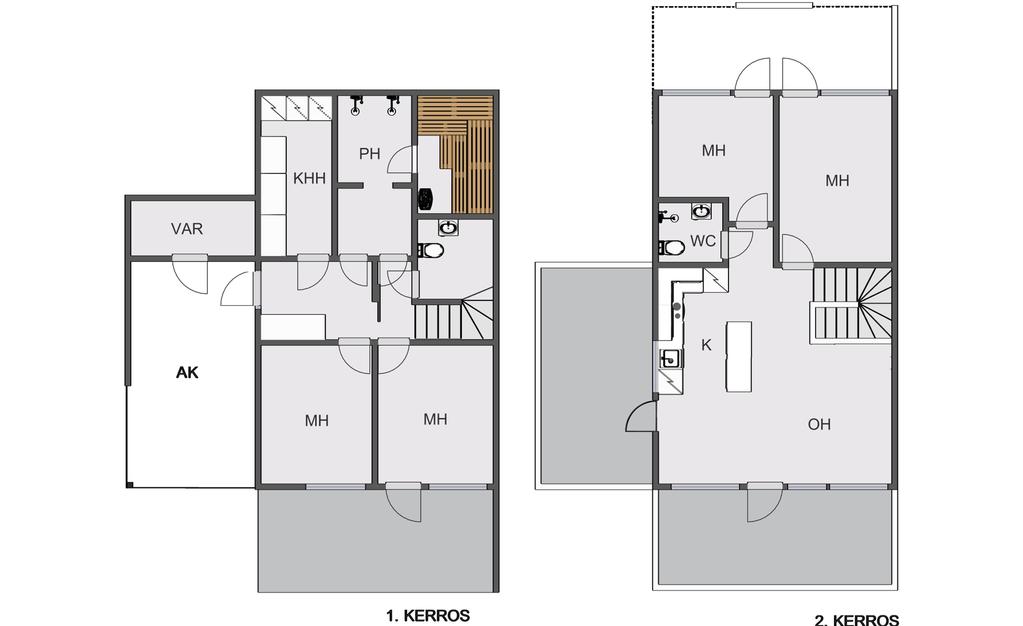

9 9. POHJAPIIRUSTUS PARITALO

10 10. RENNUSTAPASELOSTE PERUSTUKSET Toteutetaan teräsbetonianturoilla ja paikalla valettavalla sokkelilla erillisen rakennesuunnitelman mukaan. ALAPOHJAT Maanvarainen betonilaatta erillisen rakennesuunnitelman mukaan. Lämmöneriste: EPS-eriste tai XPS- eriste rakennesuunnitelman mukaan. Tarvittava Radon-tuuletus. Pintamateriaali: kuivat tilat parketti ja kosteat tilat laatta. Kosteat tilat vesieristetty. VÄLIPOHJAT Kantava rakenne pääosin ontelolaatta. Eriste + pintavalu jossa lattialämmitys erillisen suunnitelman mukaan. Pintamateriaali: kuivat tilat parketti ja kosteat tilat laatta. Kosteat tilat vesieristetty. YLÄPOHJAT RENNESUUNNITELN MUKAAN Kantava rakenne puuristikot / kerto-tai liimuupalkit erillisen rakennesuunnitelman mukaan. Lämmöneriste: Puhallusvillaeriste n. 530 mm. Vesikate: Konesaumakate ULKOSEINÄT, TIKKURILAN ULTRA Alakerta: kantava rakenne betonielementti, suurin osa verhoiltu ulkoverhouslaudalla UTS 21*198. Sokkeli Betonin harmaa. Sisäpinnat tasoitettu ja maalattu, märkätilat vesieristetty ja laatoitettu 20*40 laatalla. Yläkerta: Ulkoseinäelementti; ulkoverhous UTS 21*198, tuulensuojalevy, runko 48*198, mineraalivilla 200mm, höyrynsulkumuovi, koolaus + mineraalivilla ja kipsilevy. Kipsilevy tasoitettu ja maalattu. Märkätilat levytetty, vesieristetty ja laatoitettu. KALUSTEET, MIELE Kiintokalusteet erillisen suunnitelman mukaisesti. Keittiön kodinkoneet, Miele: jää-pakastinkapi, erillinen liesitaso, kalusteuuni, integroitu astianpesukone, liesituuletin. (Hr ) KHH kaistot maalatuilla ovilla ja laminaattitasoilla. (Hr 3). KPH/WC allaskait vetolaatikoilla, peilikait. (Hr 3). Eteisen kait liukuovilla. (Hr3). Makuhuoneiden kalusteet maalatuilla kalusteovilla. (Hr 2-3). Saunan lauteet ja paneelit esim. tervaleppä. PARVEKKEET Kantava rakenne betonilaatta Kiilakoolaus ja rallilaudoitus Kaiteet lasikaiteet Varaus parvekelasitukselle PI-ALUEET Istutukset asemiirroksen mukaan. Piha-alueille rakennetaan taloihin liittyvät sisääntuloalueet ja alueet asemiirroksen mukaan. Tontille tulee yhteinen jätehuoltoalue Tie alue asfaltti SISÄPORTAAT Betonirunko. Askelminnat päällystetty parketilla/laatalla. Kaiteet lasia.

11 IKKUNAT, IKKUNAOVET, KLAS1 Puu-alumiini-ikkunat. Ulkopuoli tumma harmaa ja sisäpuoli valkoinen. ULKO-OVET Ulko-ovet lämpöovia Abloy-lukituksin, väri tumma harmaa. VÄLIOVET Sisäovet valkoisia laakaovia. Saunan ovi lasia. VÄLISEINÄT Kuivat tilat: kipsilevyt + eristetty kevytrakenteinen seinä. Tasoitettu ja maalattu. Alakerran märkätilat: väliseinäharkko, vesieristetty ja laatoitettu. Yläkerran märkätilat levytetty, vesieristetty ja laatoitettu. TALOTEKNIIKKA LÄMMITYS, VESI JA ILNVAIHTO 1. Talot liitetään Espoon kaupungin sähkö-, vesi-, ja viemärijärjestelmiin. Lämmitysjärjestelmänä vesikiertoinen lattialämmitys, lämmön lähteenä maalämpö ja lämmön talteenotolla varustettu ilmanvaihtojärjestelmä. 2. Normaali määrä valaisinpisteitä ja pistorasioita. Osa valopisteistä himmennettäviä. Eteisen, kylpyhuoneiden ja wc-tilojen valaistus alakattoihin upotettavilla LED-valaisimilla. Keittiössä LED-valonauha. Taloissa verkkovirtatoiminen palovaroitin. Verkkokaelointi CAT 6 (mahdollinen dataliittymä loppukäyttäjän tilattava). TV-antennijärjestelmä. 6. Sähkökiuas, Harvia cilindro. 7. Saunan valot sähkösuunnitelman mukaan. 8. Suihkut ja sekoittajat, Hansgrohe. SISUSTUS LATTIAPINNAT Märkätilojen lattioissa laatta tai akryylihiertomassa. Kuivien tilojen lattioissa parketti tai laatta. Ulkovarastojen lattiat epoksimaalia. SISÄKATTOPINNAT Kylpyhuoneessa, pesuhuoneessa, wc:ssä ja saunassa paneelikatot. Alakerran kuivat tilat: kipsilevyä/betonia, tasoitettu ja maalattu. Yläkerran kuivat tilat: kipsilevy, tasoitettu ja maalattu. LÄMMITYSJÄRJESTLMÄ Maalämpö, vesikiertoinen lattialämmitys molemmissa kerroksissa VESIKATTO: Ohutpeltikate RENTEIDEN U-ARVOT: Ulkoseinä 1: 0,17 W/Km2 Ulkoseinä 2: 0,17 W/Km2 Yläpohja: 0,08 W/Km2 Alohja: 0,15 W/Km2 Ikkunat: 1,00 W/Km2 Ovet: 0,9 W/Km2

12 12. HUONEISTON RENNUSTAPASELOSTE YLÄKERTA KEITTIÖ VALMISTAJA LLI/TYYPPI LISÄTIETOJA Katto: Seinät: Lattia: Karelia Valkolakattu tammi parketti, 3- sauvainen Matta Kalusteet: Puustelli Erillinen suunnitelma Hana: Hansgrohe Kodinkoneet: Miele Erillinen lista kodinkoneista Varusteet: Seinät: OLOHUONE Katto: Seinät: Lattia: Karelia Valkolakattu tammi parketti, 3- sauvainen Mattintainen Takka: Takkavaraus Varusteet: MUUHUONEET Makuuhuoneet: Katto: Seinät: Lattia: Karelia Valkolakattu tammi parketti, 3- sauvainen Mattintainen Ovet: Mattiovet Valkoinen sileä laakaovi Kalusteet: Puustelli Erillinen suunnitelma ETEINEN Katto: Seinät: Lattia: Karelia Valkolakattu tammi parketti, 3- sauvainen Mattintainen Kalusteet: Puustelli Erillinen suunnitelma PARVEKE Parveke: Parvekelasitus, lisähinta

13 1 HUONEISTON RENNUSTAPASELOSTE KYLPYHUONE Katto: Tervaleppä STS 15*90 Seinät: Keraaminen laatta Lattia: Keraaminen laatta Ovet: Mattiovet Valkoinen sileä laakaovi Suikusekoittaja Hansgrohe Wc-istuin Gustavberg Gustavberg 1500 hf + kansi Hana Hansgrohe

14 MUUHUONEET Katto: Betoni, maalattu valkoinen F497 peri Seinät: Betoni, maalattu valkoinen F497 peri Lattia: Karelia Valkolakattu tammi parketti, 3- sauvainen Mattintainen Ovet: Mattiovet Valkoinen sileä laakaovi Kalusteet: Puustelli Erillinen suunnitelma Varusteet: VARASTO/TEKNINEN TILA Katto: Seinät: Betoni, maalattu valkoinen F497 peri Lattia: Karelia Valkolakattu tammi parketti, 3- sauvainen Mattintainen Ovet: Mattiovet Valkoinen sileä liukuovi KYLPYHUONE Katto: Tervaleppä STS 15*90 Seinät: Keraaminen laatta Lattia: Keraaminen laatta Ovet: Mattiovet Valkoinen sileä laakaovi Suihkusekoittaja: Hansgrohe KODINHOITOHUONE Katto: Tervaleppä STS 15*90 Seinät: Betoni, maalattu valkoinen F497 peri Lattia: Keraaminen laatta Ovet: Mattiovet Valkoinen sileä laakaovi Kalusteet: Erillinen suunnitlema SAUNA ALERTA VALMISTAJA LLI/TYYPPI LISÄTIETOJA Katto: Tervaleppä STS 15*90 Seinät: Tervaleppä STS 15*90 Lattia: Keraaminen laatta Ovet: Kokolasiovi 8*21, harmaa Kiuas: Harvia Harvia, Cilindro WC 1 1 HUONEISTON RENNUSTAPASELOSTE Katto: Tervaleppä STS 15*90 Seinät: Pukkila Keraaminen laatta Lattia: Pukkila Keraaminen laatta Ovet: Mattiove Valkoinen sileä laakaovi Wc-istuin Gustavberg Gustavberg 1500 hf + kansi Hana Hansgrohe

15 1 RENNUSTEN KOJEET JA LAITTEET KODINKONEET Merkki Tuotenumero Tuote Miele Miele Miele Miele Miele KFN D edt/cs KM 6115 H 2265 M 6030 G 4263 Vi Jääkapipakastin, rs, k. 186 sm Induktiokeittotaso, matala rst-kehys Kiertoilmauuni, rst/musta Mikrouuni, rst/musta, lev. 600mm Integroitu astianpesukone LVI-KALUSTEET Hansgrohe Gustavberg Hansgrohe Gustavberg 1500 hf + kansi Suihkusekottaja WC-istuin Hana SÄHKÖT Gustavberg Sähköt sähkösuunnitelman mukaan Saunan kiuas Harvia Cilindro Saunan kiuas LÄMMITYS Maalämpö, vesikiertoinen lattialämmitys molemmissa kerroksissa.

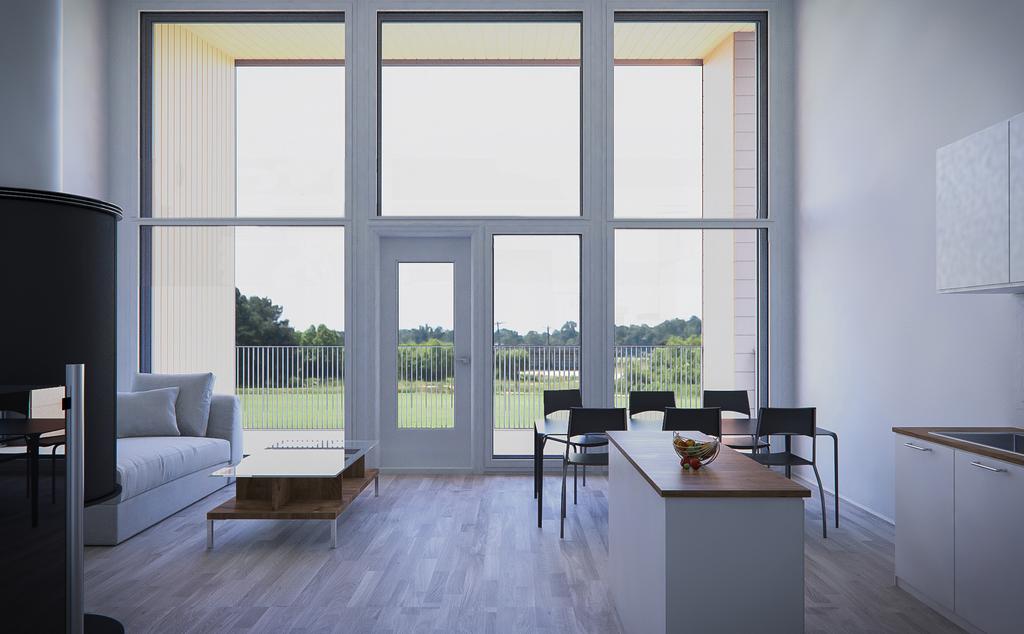

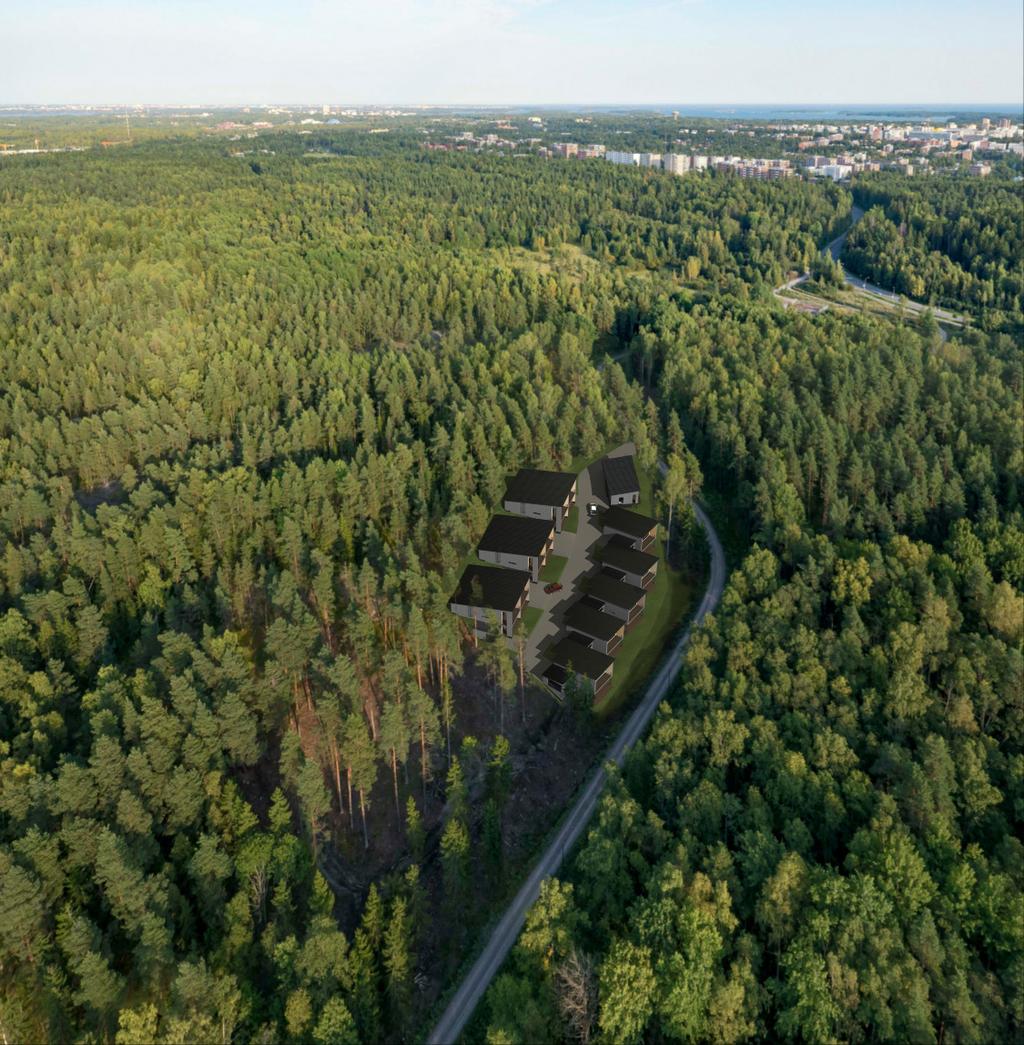

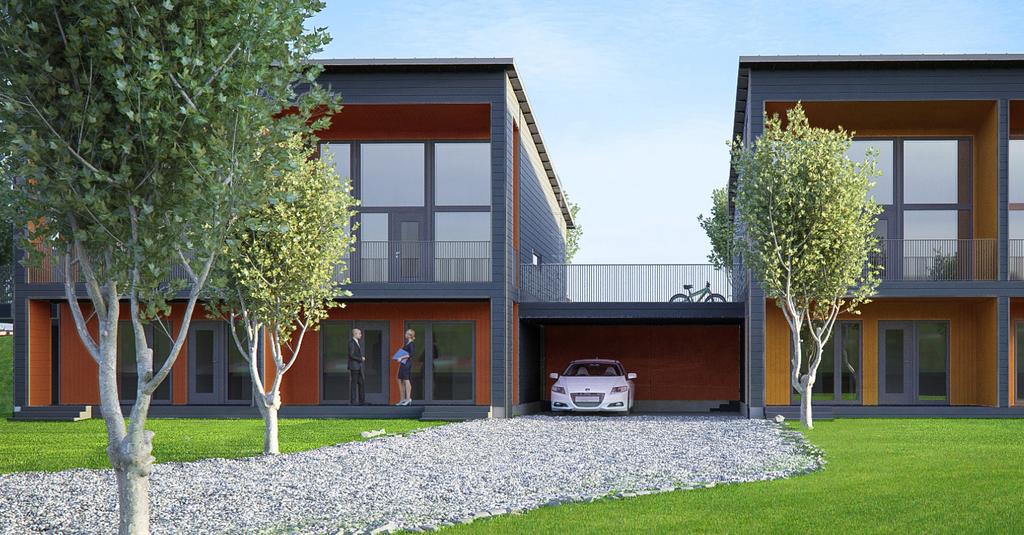

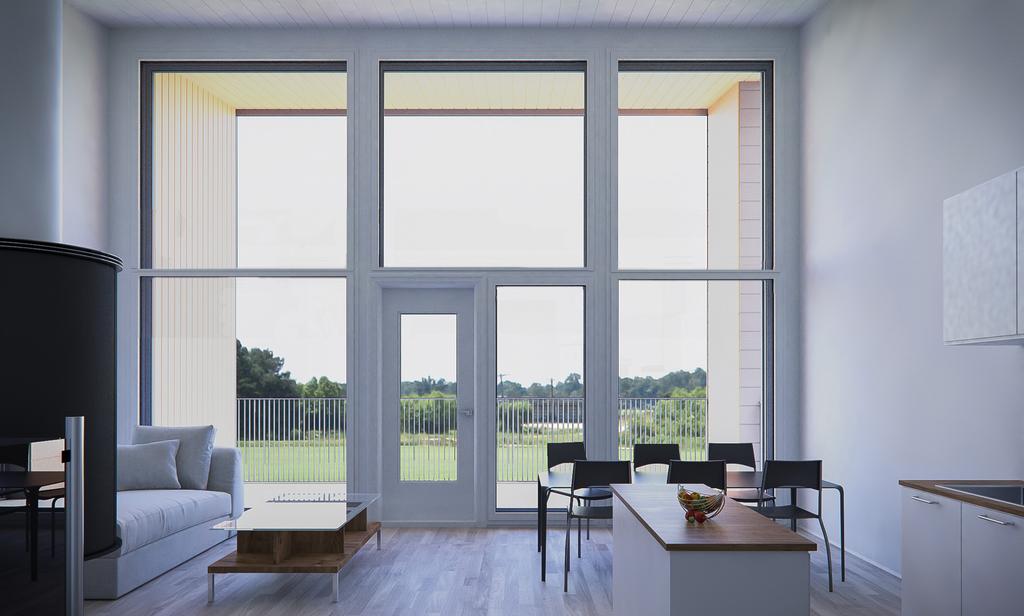

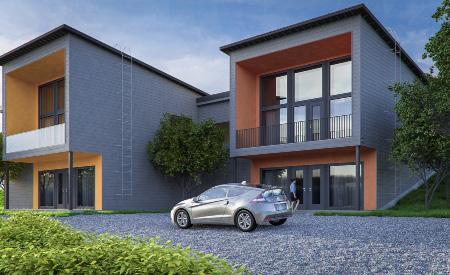

16 1 16. VAINNEKUVIA

17 17. ( tausta) ( tausta) VIHERKATTO VIHERKATTO TERIAALIT JA VÄRIT 1. OHUTPELTIKATE, RUUKKI CLASSIC TAI VAST: TUMN RA RR23 2. ULKOVERHOUSPANEELI VAA 28X170 UTS: PEITTOALATTU TUMN RA SÄVY STO ULKOVERHOUSPANEELI PYSTY 28X120 UTS: PEITTOALATTU RUSKEA SÄVY STO ULKOVERHOUSPANEELI PYSTY 28X120 UTS: PEITTOALATTU KELTAINEN SÄVY STO ULKOVERHOUSPANEELI PYSTY 28X120 UTS: PEITTOALATTU ORANSSI SÄVY STO SOKKELI TUMN RA 7. OVET, IKKUNAT: TUMN RA RR23 TAI VAST. 8. RÄYSTÄSLAUDAT, OTSALAUDAT JA KATTOKANNATTIMIEN PÄÄT: PEITTOALATTU TUMN RA SÄVY STO TERÄSPINNAITEET TUMN RA RR PILARIT, RIMOITUS PEITTOALATTU TUMN RA SÄVY STO KATTOTURVATUOTTEET, SADEVESIKOURUT JA -SYÖKSYT, IKKUNAPELLIT TUMN RA RR23 VARUSTEET: RMK:N F2:N MUKAISILLA KAITEILLA /VESIKATON VARUSTEILLA KORKEUSJÄRJESTELMÄ ETRS-GK25 TASOKOORDINAATISTO N2000 K.OSA/KYLÄ KORTTELI/TILA TONTTI/RN:O VIRANOISEN ASIIRJAMERKINTÖJÄ VARTEN 22 OLARI RENNUSTOIMENPIDE UUDISRENNUS RENNUSKOHTEEN NIMI JA OSOITE KIINTEISTÖ OY KALLIOHUIPPU KUVASTIMENTIE ESPOO E r k o n t i e J ä r v e n p ä ä w w w. a n t t i h e i k k i l a. f i t o i m i s t a n t t i h e i k k i l a. f i PIIRUSTUSLAJI JUOKS. N:O PÄÄPIIRUSTUS 17/9 PIIRUSTUKSEN SISÄLTÖ MITTAAVAT VÄRITYSSUUNNITEL SUUNNITTELUALA TYÖN NUMERO PIIR.N:O LIITE 2016 A n t t i H e i k k il ä, a r k k i t e h t i S A F A ARK 17

18 kivetys JÄTE- HUOLTO MOLOK vara 18. LLINNANJOKARTTA 1 24,40 24,40 II sv m2 1251k-m LP VL ALUE A ALUE B 11 et50 +13,05 +13,05 ALUE C ALUE D ALUE E ALUE F1 ALUE F2 ALUE G3 ALUE G4 ALUE H5 ALUE H6 1 ALUE I +17,80 +19, YHTEISALUE K U V A S T I M E N T I E +18,80 +18,80 +12,90 +13, ,20 +12, ,35 +12, ,80 Friisinkalliontie +13, ,30 +12,80 AT TALO E 99 k-m 2 +14,20 +12,88 kaltevuus 1:1,5 1. KRS +14,80 2. KRS +14,35 +12, ,35 +13, , ,10 +14,35 +13, ,50 +13, ,00 RENNUKSET A-E KESKENÄÄN SANSUUNTAISIA biopidätyspainanne tukimuuri tukimuuri ,78 +19, ,80 +17,80 n painanne P biopidätyspainanne painanne painanne r= ,50 +18,85 68 LH P n ,40 +16, ,40 +18,80 OP JR +18,50 +20, ,00 +17, KRS +19, painanne ,80 +17,50 75 k-m I kivetys +14,80 +14,90 +19,60 +19,00 painanne YHTEISTILAT + VAR a-2 +17,55 +15, VAR 6 k-m ,65 +13,50 sv-3 +16, ,70 +13,60 +13,40 +13,40 +17,40 +17,80 +17,18 n n ,30 TALO D 99 k-m vara +14,10 +14, ,70 +15,66 LEIKKI +18,30 +16,40 +19,00 +20,26 et50 1. KRS +14,80 2. KRS hiekka aita n n n ,40 +14,31 +15,25 +15, KRS +15,70 2. KRS +18,90 +17,00 +16,24 r= PP kivetys PP +19,30 +20,35 kivetys +14,90 +14, ,20 +13,49 biopidätyspainanne PP +18,70 +19,00 +18,10 +16,58 +14,95 +13, n asfaltti +15,50 VAR 6 k-m 2 +16,10 +15,60 TALO C 99 k-m 2 LH n LH r= ,60 +16,55 +15,30 +15,00 +19,20 +17, ,25 +14,80 +14,10 +14, KRS +15,10 2. KRS +18,30 +15,10 +18,70 +18,48 +13,99 2/3r II +14,95 +14,00 TALO A 99 k-m 2 +18,50 +16,80 +19,50 +19,37 VAR 6 k-m 2 asfaltti +19,60 +19,80 +15,20 +14, II +14,20 +13, ,40 +15,00 vara LH kaltevuus 1:2 +15,25 +14,70 n ,90 KATTOTERASSI +21, ,15 +18,07 tukimuuri h= ,50 +13,50 RH KRS +15,40 2. KRS +18,60 +15,40 +15,10 +18, ,20 +19,26 +19,70 +19, ,00 +20,50 sv-3 +18,60 +18,01 RH vara +13,40 +13,40 +18,60 +15, ,30 +16, VL ,90 +15,80 +14,95 +13,50 +15,20 +14,25 +14,95 +14, ,30 +15, ,20 +21, ,40 +15,10 +15,30 +15, ,80 +14, ,85 +20,00 +19,20 +20,00 +18,40 +17, ,20 +16, VAR 6 k-m 2 +18,30 painanne ,90 +21,25 TALO B 99 k-m 2 +18,60 +17,30 Friisinkalliontie TALO B 99 k-m 2 vara kivetys VAR 6 k-m 2 LH kivetys ASUNTO F1 +15,40 +15, ,25 +15, ,00 +23, ,60 +15, RH 2 AP-2 RH A=3514m 2 +18,60 +17,52 II 1070k-m k-m 2 1. KRS +15,40 2. KRS +18,60 4 TALO F 188 k-m 2 +14,40 +14,31 +18,40 +16,11 2/3r II +18,80 +18,50 tukimuuri h= ,85 KATTOTERASSI +22,95 kaltevuus 3:4 painanne LP painanne painanne +15,10 +13,99 +18,40 +17,04 kuntta 1. KRS +19,30 2. KRS +22,50 2 vara kivetys ,70 +13,60 +15,25 +14, :10 M KRS +15,10 2. KRS +18,30 +15,25 +14,80 +18,30 +18,20 +16,45 RH kuntta vara ,25 KATTOTERASSI +22, LH ,30 +15,50 +18,30 +16,00 +23,20 +22,00 +14,30 +12,80 VAR 6 k-m 2 1. KRS +20,30 2. KRS +23,50 ASUNTO H6 +22,80 +21,38 kivetys kivetys tukimuuri tukimuuri ,65 +13,50 TALO C 99 k-m 2 vara +19,00 +18,48 JÄTE- HUOLTO MOLOK kivetys VAR 6 k-m 2 +19,65 +18,57 +18,60 2 vara painanne ASUNTO F ,40 +17,04 +23,89 +23,89 +18,20 +16,45 TALO A 99 k-m ,70 +20, kuntta tukimuuri h= ,35 +20,30 +14,35 +13, luonnontilainen kallio luonnontilainen kallio ,35 +23,00 1. KRS +15,70 2. KRS +18,90 +24,40 +24,40 +14,90 +24,40 +24,40 kuntta +14,90 +22,20 +23,00 +22,70 +23,40 ASUNTO G3 +16,40 +16, ,35 +20,30 +19,70 +20,10 6:10 M501 kivetys vara hiekka ,60 +18,60 +17,30 +18,60 +16, TALO G 188 k-m 2 +15,70 +15,66 1. KRS +19,80 2. KRS +23,00 kivetys +19,00 +18, ,10 LEIKKI +22,85 +22, RH 2 AP-2 RH A=3514m 2 +18,60 +17,52 II 1070k-m k-m 2 kivetys ,40 +16,11 tukimuuri h=700 2 TALO H 188 k-m 2 LH 1. KRS +14,80 2. KRS ASUNTO H5 +18,20 +16,57 +17,00 +16,24 aita PP +24,23 +24,23 RENNUKSET F,G,H RAJOJEN 4-5 SUUNTAISIA 2 vara +18,80 +18,50 +18,60 +18,01 VAR 6 k-m 2 +18,30 +16, ,80 +17, ,20 +17,00 K U V A S T I M E N T I E TALO D 99 k-m 2 +19,75 KATTOTERASSI +23, luonnontilainen kallio luonnontilainen kallio +22,95 +22,22 VAR 6 k-m ,35 +12, ,20 +22,70 +14,35 +13,30 sv-2 +24,89 +24,89 +19,75 KATTOTERASSI +23,00 PP +14,10 +18,40 +17, LH +14,20 +12,88 +17,90 +15,80 +19,65 +18,57 II tukimuuri h= ,50 +16,80 +22,70 +23, KRS +19,80 2. KRS +23,00 ASUNTO G4 kuntta ,93 +24, KRS +14,80 2. KRS +14,10 kivetys +19,20 +20,00 ASUNTO G4 RH +14,20 +12,77 +22,95 +22, ,30 +15,50 +18,85 +20,00 +17,00 +17,03 kuntta 2 vara TALO E 99 k-m 2 2 II VAR 6 k-m 2 LH +19,20 +19, ,85 +22,50 +23,20 +22,70 +17,80 +17,80 +22,70 +23,30 ASUNTO H5 n ,71 +24, TALO H 188 k-m 2 1. KRS +20,30 2. KRS +23,50 asfaltti +19,70 +19,70 YHTEISTILAT + VAR I 75 k-m2 TALO G 188 k-m 2 +24,71 +24,71 RENNUKSET F,G,H RAJOJEN 4-5 SUUNTAISIA kivetys asfaltti tukimuuri h=600 r= ,10 +16, ,35 +12,70 RH kivetys ASUNTO G3 +13,05 +13,05 +13,60 +12,90 +13,10 kivetys +19,25 KATTOTERASSI +22,50 +22,35 +23,00 RH 1. KRS +19,90 +19,40 +18,80 OP biopidätyspainanne +13,80 AT vara LH +16,13 +19,15 +18, ,50 +19, n ,93 +24,93 +15, ,60 +19, ,80 +18, ASUNTO H6 +19,85 KATTOTERASSI +22,95 +22,70 +23, KRS +19,30 2. KRS +22,50 ASUNTO F2 +24,89 +24,89 kaltevuus 1:1,5 +22,20 +23,00 JR ,50 +18,85 painanne RENNUKSET A-E KESKENÄÄN SANSUUNTAISIA kuntta +17,55 +15,20 painanne kivetys +17,80 +17,18 +18,70 +19, ,23 +24,23 +22,80 +21,38 kaltevuus 3: ,40 vara kuntta +19,30 +20, ,40 +24, painanne ,60 +19, ,00 +20,26 biopidätyspainanne ,00 +20, ,90 KATTOTERASSI +21, TALO F 188 k-m 2 +18,70 +18,48 a ,80 +19,20 +23,20 +22,00 ASUNTO F1 +18,50 +20, , ,40 +24, II PP biopidätyspainanne kuntta kaltevuus 1: ,90 +21, painanne kuntta +23,89 +23,89 +22,20 +21, ,00 +23, , m2 1251k-m2 10 LLINNANJ RENNUS-A ARKKITE Äyritie 8 C ,80 10 Äyritie 8 C VANTAA www. anttiheikkila. fi toimisto@ anttiheikkila. fi 10 ARKKITEHTITOIMISTO ANTTI HEIKKILÄ OY RENNUS-AVANT PUOLARMETSÄ LLINNANJOKAETTA 1:400 LLINNANJOKAETTA 1: m2 1251k-m2 RENNUS-AVANT PUOLARMETSÄ ARKKITEHTITOIMISTO ANTTI HEIKKILÄ OY Äyritie 8 C VANTAA www. anttiheikkila. fi toimisto@ anttiheikkila. fi YHTEISALUE ALUE I ALUE H6 ALUE H5 ALUE G4 ALUE G3 ALUE F2 ALUE F1 ALUE E ALUE D ALUE C ALUE B ALUE A

19 19. KAAVARTTA KORKEUSJÄRJESTELMÄ ETRS-GK25 TASOKOORDINAATISTO N2000 VÄRITETTY ASEPIIRROS 1:200 K.OSA/KYLÄ KORTTELI/TILA TONTTI/RN:O 22 OLARI VIRANOISEN ASIIRJAMERKINTÖJÄ VARTEN RENNUSTOIMENPIDE PIIRUSTUSLAJI UUDISRENNUS PÄÄPIIRUSTUS RENNUSKOHTEEN NIMI JA OSOITE PIIRUSTUKSEN SISÄLTÖ KIINTEISTÖ OY KALLIOHUIPPU KUVASTIMENTIE ESPOO VÄRITETTY ASEPIIRROS SUUNNITTELUALA Erkontie Järvenpää toimisto@anttiheikkila.fi 2016 Antti H e i k k il ä, arkkitehti SAFA ARK JUOKS. N:O 18/9 MITTAAVAT TYÖN NUMERO PIIR.N:O LIITE 18
