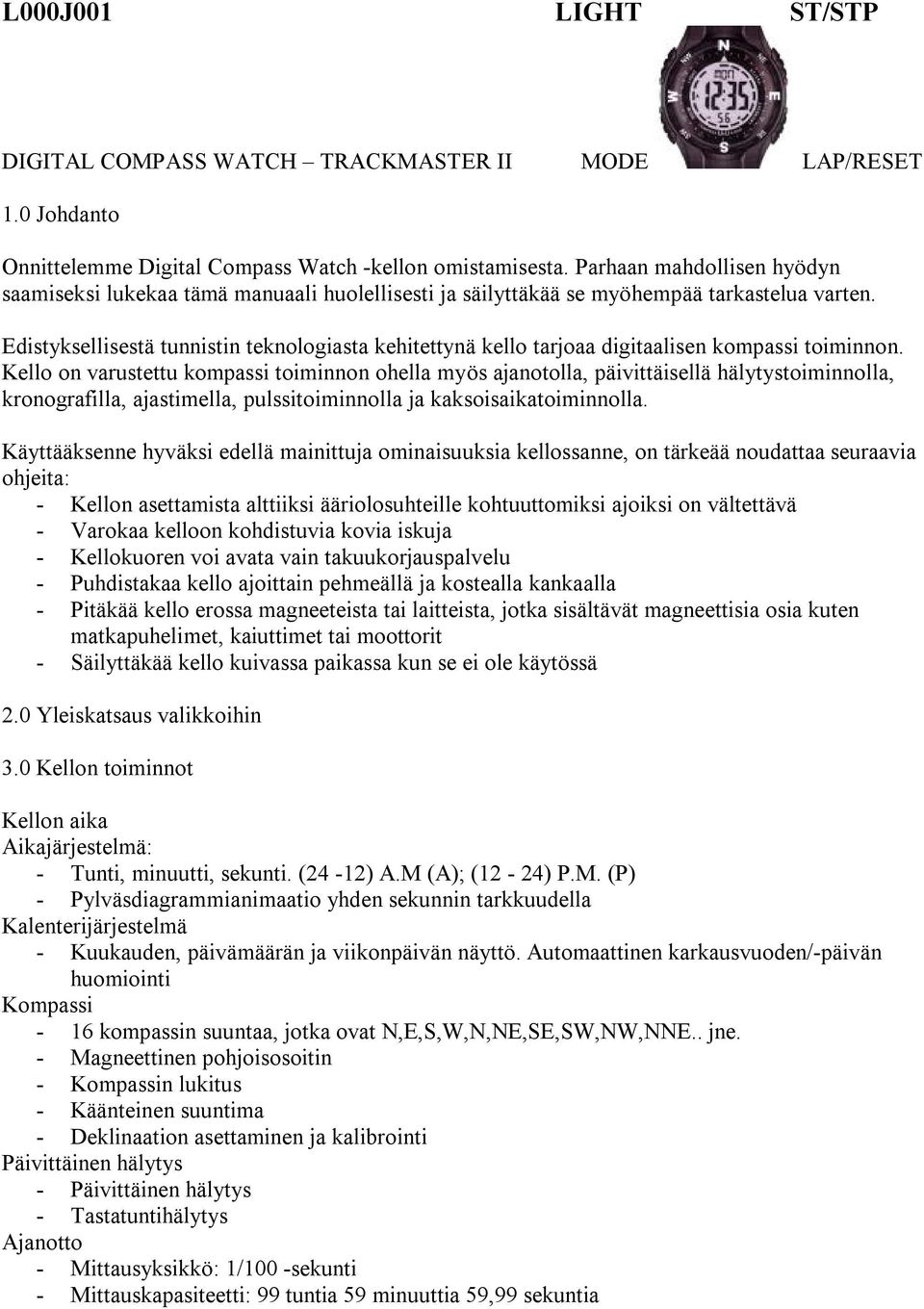

1 L000J001 LIGHT ST/STP DIGITAL COMPASS WATCH TRACKMASTER II MODE LAP/RESET 1.0 Johdanto Onnittelemme Digital Compass Watch -kellon omistamisesta. Parhaan mahdollisen hyödyn saamiseksi lukekaa tämä manuaali huolellisesti ja säilyttäkää se myöhempää tarkastelua varten. Edistyksellisestä tunnistin teknologiasta kehitettynä kello tarjoaa digitaalisen kompassi toiminnon. Kello on varustettu kompassi toiminnon ohella myös ajanotolla, päivittäisellä hälytystoiminnolla, kronografilla, ajastimella, pulssitoiminnolla ja kaksoisaikatoiminnolla. Käyttääksenne hyväksi edellä mainittuja ominaisuuksia kellossanne, on tärkeää noudattaa seuraavia ohjeita: - Kellon asettamista alttiiksi ääriolosuhteille kohtuuttomiksi ajoiksi on vältettävä - Varokaa kelloon kohdistuvia kovia iskuja - Kellokuoren voi avata vain takuukorjauspalvelu - Puhdistakaa kello ajoittain pehmeällä ja kostealla kankaalla - Pitäkää kello erossa magneeteista tai laitteista, jotka sisältävät magneettisia osia kuten matkapuhelimet, kaiuttimet tai moottorit - Säilyttäkää kello kuivassa paikassa kun se ei ole käytössä 2.0 Yleiskatsaus valikkoihin 3.0 Kellon toiminnot Kellon aika Aikajärjestelmä: - Tunti, minuutti, sekunti. (24-12) A.M (A); (12-24) P.M. (P) - Pylväsdiagrammianimaatio yhden sekunnin tarkkuudella Kalenterijärjestelmä - Kuukauden, päivämäärän ja viikonpäivän näyttö. Automaattinen karkausvuoden/-päivän huomiointi Kompassi - 16 kompassin suuntaa, jotka ovat N,E,S,W,N,NE,SE,SW,NW,NNE.. jne. - Magneettinen pohjoisosoitin - Kompassin lukitus - Käänteinen suuntima - Deklinaation asettaminen ja kalibrointi Päivittäinen hälytys - Päivittäinen hälytys - Tastatuntihälytys Ajanotto - Mittausyksikkö: 1/100 -sekunti - Mittauskapasiteetti: 99 tuntia 59 minuuttia 59,99 sekuntia

2 - Pylväsdiagrammianimaatio 1/10 -sekunnin tarkkuudella

3 Ajastin - Mittausyksikkö: 1 sekunti - Mittauskapasiteetti: 99 tuntia 59 minuuttia 59 sekuntia - Pylväsdiagrammianimaatio 1 sekunnin tarkkuudella - Monivaiheinen hälytys viimeisten 5,4,3,2,1 sekunnin aikana - Äänimerkki saavutettaessa nollataso Pulssi - Pulssin sykähdystaajuus: 40stä 80neen sykähdystä minuutissa Kaksoisaika Aikajärjestelmä: - Tunti, minuutti, sekunti. (24-12) A.M (A); (12-24) P.M (P) - Pylväsdiagrammianimaatio 1 sekunnin tarkkuudella 4.0 Päätoiminnot 5.0 Kellonaika Kellonajan ja päivämäärän näyttö Kellonaika: - Kellonaika tilaan kuuluu kaksi valikkoa. Ne ovat ajan näyttö ja päivämäärän näyttö. Paina [ST/STP] painiketta vaihtaaksesi näyttöasetusta aika- ja päivämäärä -näyttöjen välillä. Ajannäyttö - Tämänhetkinen viikonpäivä on esitettynä näytön ensimmäisellä rivillä. Kuluvan ajan tunnit ja minuutit on esitetty näytön toisella ja sekunnit näytön kolmannella rivillä. - Pylväsdiagrammianimaatio havainnollistaa ajan kulumista 1 sekunnin tarkkuudella. Päivämäärän näyttö - Kuluva viikonpäivä on esitetty näytön ensimmäisellä ja kuluva aika näytön toisella rivillä. - Kuluva Päivämäärä (kuukausi, päivä) on esitetty näytön kolmannella rivillä. - Ajan kulumista havainnoi pylväsdiagrammianimaatio 1 sekunnin tarkkuudella. HUOM: Pidä alhaalla [ST/STP] painiketta Päivämäärän näytössä vaihtaaksesi päivämäärämuotoa kuukausi-päivä esitystavan ja päivä-kuukausi esitystavan välillä. 5.1 Kellonaika Kellonajan asettaminen Kellonajan asettaminen - Valitaksesi asetustilan, pidä alhaalla [MODE] painiketta kahden sekunnin Kellon aika toiminnossa. - Kun asetustila aktivoituu sekunti yksiköt alkavat välkkyä. Paina [MODE]-painiketta valitaksesi välkkyvän (asetettavan kohteen) kuten esimerkkikuviossa 5.1 on osoitettu. - Kun sekunti yksiköt alkavat vilkkua, paina [ST/STP] tai [LP/RST] painiketta palauttaaksesi ajan nollaan. - Kun yksi asetettavista kohteista (minuutti, tunti, vuosi, kuukausi, päivä) välkkyy, paina [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa, pidä alhaalla [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa nopeammin. - Kun 12 tai 24 yksikkö alkaa välkkyä, paina [ST/STP] tai [LP/RST] painiketta valitaksesi 12- tuntisen ja 24-tuntisen ajan esitysmuodon välillä. - kun 12/24-tuntinen muoto on asetettu paina [MODE] painiketta poistuaksesi asetustilasta. Jos ainuttakaan painiketta EI OLE käytetty minuutin kuluessa asetustila vaihtuu takaisin Kellonaika tilaan.

4 6.0 Hälytys toiminnot Päivittäinen hälytys - Kellossa on Päivittäinen hälytys -toiminto. Kun Päivittäinen hälytys on käytössä kello antaa äänimerkin 20 sekunnin ajan kun hälytysaika saavutetaan. - Kellossa on myös tasatuntihälytyksen mahdollisuus. Kun tasatuntihälytys on päällä, kello antaa äänimerkin tasatunnein. Päivittäinen hälytys -näyttö - Päivittäinen hälytysaika (tunti, minuutti) on esitetty näytön toisella rivillä. Tasatuntihälytyksen asettaminen Päälle/Pois päältä - Asettaaksesi tasatuntihälytyksen päälle tai pois paina [LP/RST] painiketta päivittäisen ajan tilassa. - Hälytyksen symbolin [signaali] näkyessä näytöllä tasatuntihälytys on käytössä. Päivittäisen hälytyksen asettaminen Päälle/Pois päältä - Asettaaksesi päivittäisen hälytyksen paina [ST/STP] painiketta päivittäisen ajan tilassa. - Kun päivittäisen hälytyksen symboli [tiuku] ilmestyy näkyviin, hälytys on päällä Hälytystoiminnot Hälytysajan asettaminen Asettaaksesi hälytysajan - Aktivoidaksesi asettamistilan pidä alhaalla [MODE] painiketta kahden sekunnin ajan päivittäisen ajan näytössä. - Kun asetustila on aktivoitu minuutti yksiköt alkavat välkkyä. Paina [MODE] painiketta valitaksesi välkkyvän (asetettavan kohteen) kuten esimerkkikuviossa Kun yksi asetuksista (minuutti, tunti) välkkyy, paina [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa, pidä alhaalla [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa nopeammin. - Kun aika on asetettu paina [MODE] painiketta poistuaksesi asetustoiminnosta. Jos ainuttakaan painiketta EI OLE käytetty minuutin kuluessa asetustila vaihtuu takaisin päivittäisen ajan tilaan Ajanotto Ajanottotoiminto Ajanotto - Kellossa on sekuntikello ominaisuus. - Ajanoton mittausyksikkö on 1/100 sekuntia ja mittauskapasiteetti 99 tuntia 59 minuuttia ja 59,99 sekuntia. - Ajanottoa voidaan käyttää kuluneen ajan mittaamiseen (ajan kuluminen) tai ajanottoon mittausta pysäyttämättä (tap time). Ajanotto -näyttö - Kuluva ajan tunnit ja minuutit on esitetty näytön toisella rivillä, sekunnit ja sadasosasekunnit kolmannella. - Pylväsdiagrammianimaatio esittää ajan kulumista 1/100 sekunnin tarkkuudella.

5 6.3. Ajanotto ajanoton käyttö Ajan kulumisen mittaaminen - Näytön ollessa nollatilassa paina [ST/STP] painiketta kerran aloittaaksesi mittaamisen (yksiköt alkavat kulua) paina [ST/STP] painiketta uudelleen lopettaaksesi mittaamisen (yksiköt seisahtuvat). - Ajan kuluminen ensimmäisestä [ST/STP] painikkeen painalluksesta toiseen painallukseen on esitettynä näytöllä. - Edellä mainittujen toimintojen toistaminen näyttää ajanoton kumulatiivisen ajan. 8.0 Ajastin Ajastin näyttö Ajastin - Kellossa on Ajastin -toiminto - Mittausyksikkönä on 1 sekunti, ja mittauskapasiteetti käsittää 99 tuntia, 59 minuuttia ja 59 sekuntia. - Ajastinta voidaan käyttää ajanottoon tietylle jaksolle (tavoiteaika), jolloin kello alkaa käydä tavoiteajasta nollatasoon. - Kello antaa muutaman sekunnin pituisen äänimerkin, kun nollataso on saavutettu. Ajastin näyttö - Kuluvan ajan tunnit ja minuutit on esitetty näytön toisella rivillä, sekunnit kolmannella. - Pylväsdiagrammianimaatio esittää ajan kulumista 1 sekunnin tarkkuudella. 8.1 Ajastin ajastimen asettaminen Ajastimen asettaminen (tavoiteaika) - Aktivoidaksesi asetustilan pidä alhaalla [MODE] painiketta kahden sekunnin ajan Ajastin - tilassa. - Kun asetustila on aktivoitu, sekunti yksiköt alkavat vilkkua. Paina [MODE] painiketta valitaksesi vilkkuvan (asetettavan kohteen), kuten esimerkkikuviossa 8.1 on esitetty. - Kun yksi asetettavista kohteista (sekunti, minuutti, tunti) vilkkuu paina [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa, pidä alhaalla [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa nopeammin. - Kun aika on asetettu, paina [MODE] painiketta poistuaksesi asetustilasta. Jos ainuttakaan painiketta ei ole käytetty yhden minuutin kuluessa asetustila vaihtuu takaisin Ajastin -tilaan. 8.2 Ajastin ajastimen käyttö Ajastimen käyttö - Kun tavoiteaika on asetettu (esimerkiksi 30 minuuttia), paina [ST/STP] painiketta aloittaaksesi mittauksen (yksiköt alkavat kulua). Paina [ST/STP] painiketta uudelleen lopettaaksesi mittauksen (yksiköt seisahtuvat). - Ajan kuluminen on esitetty näytöllä koko mittauksen ajan. - Kun nollataso on saavutettu, paina [LP/RST] painiketta ladataksesi tavoiteajan uudelleen. - Ladataksesi ajastin näytön tavoiteaikaan paina [LP/RST] painiketta (kun aika on pysähtynyt) uudelleen lataamiseksi. Ajastimen äänimerkki - Kello antaa äänimerkin viimeisen 5,4,3,2,1 sekunnin aikana - Kello antaa muutaman sekunnin pituisen äänimerkin kun nollataso on saavutettu.

6 9.0 Pulssi Pulssi Pulssi - Kellossa on Pulssi -toiminto. - Kun Pulssi -toiminto on käytössä kello antaa äänimerkin edeltä määrätyn tahdin mukaisesti. - Aänimerkki voidaan asettaa annettavaksi 40:stä 180:neen sykähdystä minuutissa (portaittain viiden sykähdyksen välein). Pulssi -näyttö - Sykähdystaajuus (sykähdyksiä minuuttia kohden) on esitetty näytön toisella rivillä. - Kun Pulssin sykähdystaajuus on asetettu (esimerkiksi 60 sykähdystä minuutissa), paina [ST/STP] painiketta aloittaaksesi. 9.1 Pulssi Pulssin asettaminen Pulssin asettaminen (sykähdystaajuus) - Aktivoidaksesi asetustilan pidä alhaalla [MODE] painiketta kahden sekunnin ajan Pulssi - toiminnossa. - Kun asetustila on aktivoitu, Pulssin sykähdystaajuus -yksiköt alkavat vilkkua. Kun sykähdysten taajuus (sykähdyksiä minuutissa) vilkkuu paina [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa, pidä alhaalla [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa nopeammin. - Kun pulssin tahti on asetettu paina [MODE] painiketta poistuaksesi asetustilasta. Jos ainuttakaan painiketta ei ole käytetty 1 minuutin kuluessa asetustila palautuu Pulssi - toimintoon Kaksoisaika Kaksoisaika toiminto Kaksoisaika - Kellossa on kaksoisaika toiminto, joka antaa toisen ajan nykyisen kellonajan ohella. - Kaksoisaika synkronoi nykyistä Kellon aikaa. Kaksoisajan näyttö - Kaksoisajan tunnit ja minuutit on esitetty näytön ensimmäisellä ja sekunnit näytön toisella rivillä. - Ajan kulumista havainnoi pylväsdiagrammianimaatio 1 sekunnin tarkkuudella Kaksoisaika Kaksoisajan asettaminen Asettaaksesi kaksoisajan - Aktivoidaksesi asetustilan pidä alhaalla [MODE] painiketta kahden sekunnin ajan päivittäisen ajan tilassa. - Kun asetusvalikko aktivoituu minuuttiyksiköt alkavat välkkyä. Paina [MODE] painiketta valitaksesi vilkkuvan (asetettavan kohteen) kuten esimerkkikuviossa 10.1 on osoitettu. - Kun jokin yksiköistä (minuutti, tunti) välkkyy, paina [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa, pidä alhaalla [ST/STP] tai [LP/RST] painiketta vaihtaaksesi numeroa nopeammin. - Kun aika on asetettu, paina [MODE] painiketta poistuaksesi asetustilasta. Jos ainuttakaan asetuspainiketta EI OLE käytetty 1 minuutin kuluessa asetustila palautuu Kaksoisajan näyttöön.

7 11.0 Kompassi varotoimet Varotoimet kompassia käytettäessä - Pidä kello erossa magneettisista laitteista, joissa on magneettikenttiä, kuten matkapuhelimet, kaiuttimet, moottorit jne. - Tämä kello, kuten useimmat magneettiset kompassit, osoittaa kohti magneettista pohjoisnapaa, joka eroaa hieman maantieteellisestä pohjoisnavasta. Tarkasta magneettinen deklinaatio -osuus saadaksesi lisätietoa deklinaatiosta. - Suorita kompassin kalibrointi seuraavissa tilanteissa 1. Käytettäessä kelloa ensimmäisen kerran 2. Jos magneettisen vääristymän ilmaisin, DIST -merkki, vilkkuu 3. Pariston vaihtamisen jälkeen ja 4. kun käytät kelloa kaukana paikasta, jossa kompassi on kalibroitu - Saadaksesi tarkan tuloksen, kompassin käyttöä tulisi välttää seuraavissa tilanteissa 1. Kellon ollessa lähellä magneettisia tai metallisia kohteita 2. Kellon ollessa lähellä elektronisia laitteita ja 3. Kellon ollessa eristävässä kuoressa tai magneettikentältä suojaavassa rakennuksessa 11.1 Kompassi kompassi toiminto Kompassi toiminto - Kellossa on digitaalinen kompassitoiminto. Kun kompassi on käytössä, se näyttää kompassin suunnat (N,E,S,W jne.), kompassin suuntiman sekä magneettisen pohjoisnavan osoittimen. - Kompassissa on myös paristoja säästävä Standby -ominaisuus. Pariston säästämiseksi kompassi vaihtuu Standby -tilaan minuutin kuluessa, mikäli kompassia ei käytetä. Kompassi -näyttö - Kompassin suunnat ja suuntima ovat esitettyinä ensimmäisellä ja toisella näytön rivillä. - Pylväsdiagrammianimaatio esittää magneettisen pohjoisnavan suunnan. Kompassin Standby -tila - Pariston käyttöiän pidentämiseksi kompassissa on Standby toiminto. - Kello vaihtaa automaattisesti kompassin Standby -tilaan jos ainuttakaan valitsinta ei ole käytetty 1 minuutin kuluessa Kompassi -tilassa. - Standby -tila vaihtuu kompassinäyttöön painettaessa mitä tahansa painiketta, lukuun ottamatta valo painiketta Kompassi Magneettinen deklinaatio Mitä on magneettinen deklinaatio - Magneettinen pohjoisnapa ei ole täysin sama kuin maantieteellinen. Tämä kello, kuten suurin osa magneettisista kompasseista, osoittaa kohti magneettista pohjoisnapaa, mutta kaikki kartassa esitettävät kohteet on yhdistetty maantieteelliseen pohjoisnapaan. - Erotusta magneettisen ja maantieteellisen pohjoisnavan välillä kulma-asteina kutsutaan magneettiseksi deklinaatioksi. Sen määrä (asteina ja minuutteina) ja suunta (itäinen ja läntinen) riippuvat sijaintipaikasta. - Jotta voitaisiin navigoida ja käyttää kompassia tarkasti, kompassi täytyy olla säädettynä kompensoimaan magneettinen deklinaatio. Lisätietoa deklinaation huomioimisesta löytyy kompassin kalibrointi osuudesta.

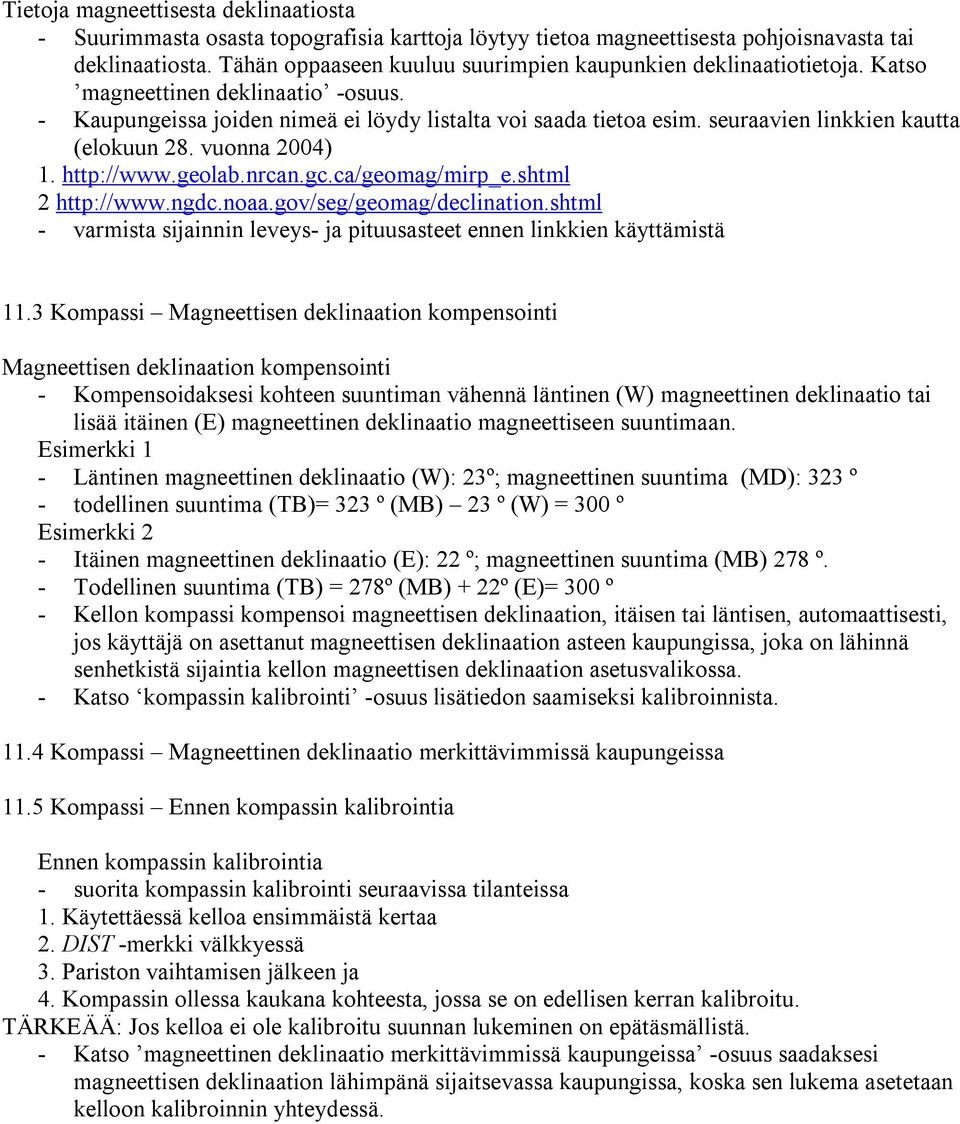

8 Tietoja magneettisesta deklinaatiosta - Suurimmasta osasta topografisia karttoja löytyy tietoa magneettisesta pohjoisnavasta tai deklinaatiosta. Tähän oppaaseen kuuluu suurimpien kaupunkien deklinaatiotietoja. Katso magneettinen deklinaatio -osuus. - Kaupungeissa joiden nimeä ei löydy listalta voi saada tietoa esim. seuraavien linkkien kautta (elokuun 28. vuonna 2004) varmista sijainnin leveys- ja pituusasteet ennen linkkien käyttämistä 11.3 Kompassi Magneettisen deklinaation kompensointi Magneettisen deklinaation kompensointi - Kompensoidaksesi kohteen suuntiman vähennä läntinen (W) magneettinen deklinaatio tai lisää itäinen (E) magneettinen deklinaatio magneettiseen suuntimaan. Esimerkki 1 - Läntinen magneettinen deklinaatio (W): 23º; magneettinen suuntima (MD): 323 º - todellinen suuntima (TB)= 323 º (MB) 23 º (W) = 300 º Esimerkki 2 - Itäinen magneettinen deklinaatio (E): 22 º; magneettinen suuntima (MB) 278 º. - Todellinen suuntima (TB) = 278º (MB) + 22º (E)= 300 º - Kellon kompassi kompensoi magneettisen deklinaation, itäisen tai läntisen, automaattisesti, jos käyttäjä on asettanut magneettisen deklinaation asteen kaupungissa, joka on lähinnä senhetkistä sijaintia kellon magneettisen deklinaation asetusvalikossa. - Katso kompassin kalibrointi -osuus lisätiedon saamiseksi kalibroinnista Kompassi Magneettinen deklinaatio merkittävimmissä kaupungeissa 11.5 Kompassi Ennen kompassin kalibrointia Ennen kompassin kalibrointia - suorita kompassin kalibrointi seuraavissa tilanteissa 1. Käytettäessä kelloa ensimmäistä kertaa 2. DIST -merkki välkkyessä 3. Pariston vaihtamisen jälkeen ja 4. Kompassin ollessa kaukana kohteesta, jossa se on edellisen kerran kalibroitu. TÄRKEÄÄ: Jos kelloa ei ole kalibroitu suunnan lukeminen on epätäsmällistä. - Katso magneettinen deklinaatio merkittävimmissä kaupungeissa -osuus saadaksesi magneettisen deklinaation lähimpänä sijaitsevassa kaupungissa, koska sen lukema asetetaan kelloon kalibroinnin yhteydessä.

9 11.6 Kompassi Kompassin kalibrointi Kompassin kalibrointi - Aktivoidaksesi magneettisen deklinaation asettamistilan, pidä alhaalla [MODE] painiketta kahden sekunnin ajan Kompassi -toiminnossa. - Kun asetustoiminto on aktivoitu, DEC -merkki ilmestyy näytön ensimmäiselle riville. Kun yksiköt alkavat välkkyä, paina [ST/STP] painiketta asettaaksesi magneettisen deklinaation (- 90stä 90neen asteeseen) kunnes haluttu astelukema on saavutettu. - Kun magneettinen deklinaatio on asetettu, paina [MODE] painiketta päästäksesi kalibroinnin Rotation tilaan. - Kun Rotation -tila on käytössä, CAL -merkki ilmestyy näytön ensimmäiselle riville ja pohjoisosoitin alkaa liikkua. - Pidä kello tasaisella pinnalla kohtisuorassa horisonttia vasten, ja käännä kelloa tasaisesti vastapäivään pitäen osoittimen suunnattuna samaan kohteeseen kiertämisen aikana. - Kun Rotation (kaksi kierrosta) on suoritettu paina [MODE] painiketta palataksesi kompassinäyttöön Kompassi Kompassin suunta ja suuntima Kohteen suunnan määrittäminen - Kohteen suunta (tietystä pisteestä) voidaan määrittää, joko kompassin suunnan tai kompassin suuntiman avulla. - Kellossa on sekä kompassin suunta ominaisuus että suuntima ominaisuus. Kompassin suunnat - Kompassin suunnat ovat pohjoinen (N), koillinen (NE), itä (E), kaakko (SE), etelä (S), lounas (SW), länsi (W), luode (NW) jne. - Esimerkiksi kuvan 11.7 kompassin suunnat kohteelle B pisteestä A on itä. Kompassin suunta kohteelle C pisteestä A on kaakko. Kompassin suuntima - Digitaalinen suunta kohteelle on määritelty kulman suuruutena pohjoisen ja kohteen välillä (olettaen että 0 º on pohjoinen ja mittauslaajuus on 359 º) - Esimerkiksi kuvion mukaan kompassin suuntima kohteelle B pisteestä A on 90 º. kompassin suuntima kohteelle C pisteestä A on 135 º. Kompassin suuntima kohteelle D pisteestä A on 315 º.

10 11.8 Kompassi Kompassin suunta - kompassin suuntima Merkki Kompassin suunta Kompassin suuntima N Pohjoinen º º NNE Pohjoiskoillinen 11.25º º NE Koillinen 33.75º º ENE Itäkoillinen 56.25º º E Itä 78.75º º ESE Itäkaakko º º SE Kaakko º º SSE Eteläkaakko º º S Etelä º º SSW Etelälounas 19125º º SW Lounas º º WSW Länsilounas º º W Länsi º º WNW Länsiluode º º NW Luode º º NNW Pohjoisluode º º 11.9 Kompassi Kompassin suuntien määrittäminen Kompassin suuntien määrittämiseksi - määritettäessä suunta kompassin avulla, varmista että kello on kohtisuorassa horisonttia vastaan. TÄRKEÄÄ jos kello ei ole kohtisuorassa horisonttia vastaan kun suuntaa määritetään, tulos voi olla epätarkka. - käännä kelloa kunnes navigaationuoli osoittaa kohti haluttua reittiä tai kohteen suuntaan. paina kohdetta osoittaen [LP/RST] painiketta valitaksesi kompassinäytön - Kompassin suunta ja suuntima kohteesta on esitetty näytön ensimmäisellä ja toisella rivillä. pylväsdiagrammianimaatio esittää magneettisen pohjoisnavan suunnan Kompassi Käänteinen suuntima Käänteinen suuntima - Kellossa on käänteisen suuntiman toiminto kohteelle. - Käänteinen suuntima on päinvastaisessa suunnassa normaalille pohjoissuuntimalle. - Kun käänteisen suuntiman merkki [alas osoittava nuoli] ilmestyy, kello esittää käänteisen suuntiman sunnalle johon kello tällä hetkellä osoittaa. HUOM: käänteisen suuntiman toiminnossa magneettinen pohjoisosoitin ja kompassin suunta pysyvät normaalin pohjoissuuntiman mukaisina. Normaalin pohjoissuuntiman tai käänteisen suuntiman valitseminen - Kellon ollessa kompassitilassa paina [MODE] painiketta valitaksesi normaalin ja käänteisen suuntiman välillä - Käänteinen suuntima vaihtuu normaaliksi automaattisesti seuraavissa tilanteissa 1. Stanby -tilan kytkeytyessä päälle 2. Kellonaika -tilan kytkeytyessä päälle

11 11.11 Kompassi Kompassin lukitus Kompassin lukitus - Tarkan kompassin käytön varmistamiseksi kellossa on kompassin lukitustoiminto. - Kun kompassin lukitus on käytössä [avain] symboli ilmestyy näyttöön, kompassin lukema ei muutu vaikka kellon osoittama kohde vaihtuisi. Kompassin lukituksen asettaminen Päälle/Pois päältä - Paina [ST/STP] painiketta lukitaksesi tai poistaaksesi kompassin lukituksen Kompassi - tilassa. - Kompassin lukitus avautuu automaattisesti seuraavissa tilanteissa 1. Standby tilan kytkeytyessä päälle 2. Kellonaika tilan kytkeytyessä päälle

12 11.12 Kompassi Kompassin käyttö 1 Nykyisen sijainnin määrittäminen käänteisen suuntiman avulla - Kelloa voidaan käyttää nykyisen sijainnin määrittämiseksi käänteisen suuntiman avulla 1. Paikallista kaksi etäistä ja erillistä maamerkkiä nykyisestä sijainnistasi, esimerkkikuviossa kaksi maamerkkiä ovat vuoret A ja B 2. Ota selville maamerkkien A ja B sijainti kartalla 3. Kelloa käyttäen selvitä maamerkkien käänteiset suuntimat nykyisestä sijainnistasi, kuten 135 º vuoresta A ja 270 º vuoresta B. 4. Astelevyn ja viivaimen avulla piirrä suorat 135 º vuoresta A ja 270 º vuoresta B. 5. Suorien leikkauspiste (esimerkkikuvion piste A) ilmaisee nykyisen sijainnin Kompassi Kompassin käyttö 2 Reitin suunnan tarkastaminen - Vaellettaessa tietyn reitin mukaan, kello voidaan ohjelmoida pitämään reitin suunta oikeana. - Esimerkkikuviossa oikea reitti kulkee pisteestä A pisteeseen E. Ennen vaelluksen aloittamista - Ennen vaelluksen aloittamista, merkitse kartasta reitin käännekohdat (kuten A, B, C, D ja E). tarkista kompassin suuntimat käännekohdille, esimerkkitapauksessa: 1. pisteestä B pisteeseen A (315 º) 2. pisteestä C pisteeseen B (0 º) 3. pisteestä D pisteeseen C (225 º) 4. pisteestä E pisteeseen D (315 º) Vaelluksen aikana - Käytä kelloa navigoidessasi käännekohtien suunnat. TÄRKEÄÄ: Jos olet epävarma reittisi olosuhteista tai suunnista, ota yhteys puiston informaatiopalveluun Erittely Kellon aika - Aikajärjestelmä: am, pm, tunti, minuutti, sekunti ja pylväsdiagrammianimaatio 1 sekunnin tarkkuudella - Ajan esitysmuoto: 12 tuntia tai 24 tuntia - Kalenteri: kuukausi, päivämäärä ja viikonpäivä näyttö (automaattinen toiminto karkauspäivän ja -vuoden huomioimiseksi) Hälytystoiminnot - Päivittäinen hälytys ja tasatuntihälytys - Hälytyksen kesto: 30 sekuntia Ajanotto - Erottelutarkkuus: 1/100 -sekunti - Mittauslaajuus: 99 tuntia 59 minuuttia sekuntia - Muisti: 1 kierrosmuisti Ajastin - Erottelutarkkuus: 1 sekunti - Mittauslaajuus: 99 tuntia 59 minuuttia 59 sekuntia - äänimerkki: monivaihehälytys 5,4,3,2,1 viimeisen sekunnin aikana, äänimerkki saavutettaessa nollataso

13 Pulssi - Vaihteluväli: 40 bpm bmp (sykähdystä minuutissa, beats per minute) - Asetuksen porrastus 5 bpm Kaksoisaika - Aikajärjestelmä: am, pm, tunti, minuutti, sekuntia ja pylväsdiagrammianimaatio 1 sekunnin tarkkuudella Kompassi - Kompassin suuntiman tarkkuus 1 aste - Magneettinen pohjoisosoitin 16 suuntaa - Kompassi 16 suuntaa - Kompassin suuntiman laajuus 0sta 359 astetta - Muuta: digitaalinen suuntiman lukitus ja käänteinen suuntima Taustavalo - Taustavalon tyyppi: electro-luminexcent (EL) taustavalo Paristo - Pariston tyyppi 3V litium - Pariston malli CR Paristoja käytössä 1 kappale
