1 PVR-6200C PVR-6250C PVR-6300C KÄYTTÖOPAS ProCaster Kaikki oikeudet pidätetään. 1

2 SISÄLLYSLUETTELO 1.0 Ennen käyttöönottoa Turvallisuusohjeet Ominaisuudet ja oheistarvikkeet Takuu ja kierrätys Esittely Etupaneeli Takapaneeli Kauko-ohjaimet Pääohjain Pienohjain Liittäminen Kaapeliverkkoon Kuva & Ääni Käyttöönotto Ensimmäinen käynnistyskerta Info-ruutu Peruskäyttö Kanavan vaihto Kanavalistan lajittelu Ääniraidan vaihto Tekstityksen vaihto Teksti-TV TV/Radiotila Kuvan zoomaus Ohjelmaopas (EPG) Kanavakohtainen ohjelmaopas Monikanavanäkymä Ohjelmien ajastus ohjelmaoppaan välityksellä Aikakorjauksen muokkaaminen ohjelmaoppaassa Kuva-kuvassa -toiminto (PiP) Päävalikko Kanavan haku Automaattinen haku Mukautettu haku Kanavahallinta ja suosikkilistat Kanavien muokkaus Kanavien poistaminen kanavalistasta Kanavien lukitseminen Kanavaien nimeäminen uudelleen Kanavien siirtäminen kanavalistassa Suosikkilistat Käyttäjäsetukset Kieliasetukset Valikkoasetukset AV-asetukset HDMI-asetukset Aika-asetukset Ajastinasetukset Lapsilukitus Ekstrat Tiedot Tehdasasetukset Ohjelmiston siirto tallentimesta toiseen Apuohjelmat Pelit USB Salausjärjestelmä Kovalevy Kovalevyn tiedot Kovalevyn alustaminen Tallennus 28 ProCaster Kaikki oikeudet pidätetään. 2

3 5.6.4 Lisäasetukset Salaamattomien tiedostojen luominen Tallennus ja ajansiirto Tallennuksen käynnistäminen ja pysäyttäminen Tallennusten käynnistäminen / seuraaminen / pysäyttäminen valikon kautta Tallennusten käynnistäminen / seuraaminen / pysäyttäminen katselutilassa Laitteen sammuminen tallennuksen päätyttyä Ajastettu tallennus Ajastimen lisääminen Tallennusajastin Ajansiirto Välitön tallennus Ajansiirtopuskurin tallentimen Tallennusten toisto ja muokkaus Toisto Tallennuksen esikatselu Tallennuksen kohtaustoisto Kirjanmerkit Tallennuksen leikkaus Muut toiminnot Tiedostonsiirto MP3-tiedostojen toisto Ohjelmistopäivitysten asentaminen Ongelmatilanteet Tekniset tiedot 39 ProCaster Kaikki oikeudet pidätetään. 3

4 1.0 ENNEN KÄYTTÖÖNOTTOA 1.1 Turvallisuusohjeet Muista lukea tämä käyttöopas huolellisesti ennen käyttöönottoa. Älä asenna laitetta......suljettuun tai huonosti ilmastoituun tilaan....muun laitteiston alle tai lämpenevän laitteiston päälle....pinnalle, joka saattaisi tukkia ilmanottoaukot. Älä altista laitetta tai sen oheislaitteita......auringonvalolle tai muille lämmön lähteille....sateelle tai muulle kosteudelle....suoraan kohdistuville iskuille tai tärinälle....magneettisille esineille kuten kaiuttimille, muuntajille jne. Älä ikinä......avaa laitteen kuorta....jätä virtapistoketta seinään pidemmäksi ajaksi kun laitetta ei käytetä....käytä laitetta, mikäli virtajohto on vioittunut....koske virtajohtoon tai liittimiin kosteilla käsillä...käytä laitetta kosteassa ympäristössä, kuten kylpyhuoneessa. 1.2 Ominaisuudet ja oheistarvikkeet - MPEG-2- ja DVB-yhteensopiva - Kaksi viritintä - HDMI digitaalinen kuvan ja äänen lähtö skaalaimella - VCR-Scart -liitännästä RGB- ja komposiittisignaalin läpivienti - Neljän ohjelman tallennus kahdesta kanavanipusta ja samanaikainen toisto - Katseluajan siirto - Välitön kanavan tallennus - Kanavanvaihtoaika alle 1 sekunti - Suosikkikanavaluettelon muokkaus - Täysväriset kuvaruutunäytöt - Elektroninen ohjelmaopas (EPG) - Tekstitystuki - Teksti-TV -toiminto - Kanavien ja valikkojen käytön lukitus - 3 peliä - Digitaalinen S/PDIF-äänilähtö - Tallennuskapasiteetti: 100 tuntia 4 Mbps:n siirtonopeudella 200 gigatavun kiintolevylle - Nopeutettu toisto - Kuva kuvassa -toiminto (PIP) - USB 2.0 -tuki mahdollistaa nopean tiedonsiirron tietokoneen kanssa. ProCaster Kaikki oikeudet pidätetään. 4

5 Oheistarvikkeet - tarkista että seuraavat osat löytyvät paketista: 2kpl kauko-ohjainta (iso ja pieni) 4kpl paristoa SCART-kaapeli. USB-kaapeli. AV-kaapeli (RCA). 1.3 Takuu ja kierrätys Takuu Laitteen takuuaika ja huoltoliike on eritelty myyjän ostokuitissa. Muista säilyttää kaikki laitteen mukana tulleet kaapelit ja muut tavarat. Takuu EI kata käyttäjän aiheuttamia fyysisiä vaurioita. Takuu ei ole voimassa, jos turvallisuus- tai käyttöohjeita on laiminlyöty. Takuu ei myöskään kata virheellisestä asennuksesta johtuvia vaurioita. Mikäli ilmenee kysymyksiä tai ongelmia, ota yhteyttä Verkkokauppa.comin tekniseen tukeen. Yhteystiedot: Tekninen myynti ja tekninen tuki: , tekninenmyynti@verkkokauppa.com Huom! Lue huolella tämä käyttöopas kokonaisuudessaan, ja erityisen tarkkaan osio 8.0 Ongelmatilanteet, ennen yhteydenottoa tekniseen tukeen tai huoltoon. Kierrätys: Toimita laite kierrätettäväksi Verkkokauppa.comin myymälään. ProCaster Kaikki oikeudet pidätetään. 5

6 2.0 ESITTELY 2.1 Etupaneeli Virtanäppäin Käynnistää laitteen lepotilasta. 2. Standby-valo Palaa mikäli laite on lepotilassa. 3. Signal-valo Palaa mikäli laite on käynnistetty. 4. Remote-valo Välähtää kun laite vastaanottaa kaukoohjainkomennon. 5. Kanavakortinlukija Aseta kanavakortti lukijaan sirupuoli ylöspäin. 6. LED-näyttö Näyttää kanavanumeron, ja lepotilassa kellonajan. 7. Hallintanäppäimet Nuolinäppäimet, OK-, Menu- ja Exitnäppäin. Katso näppäiden toiminto osiosta 2.3 Kauko-ohjaimet. 2.2 Takapaneeli V.1 V Ensimmäinen(V1)/Toinen(V2) viritin Kytke antennikaapeli ANT-IN-liitäntään ja läpivientikaapeli ANT-OUT -liitännästä toisen virittimen ANT-IN-liitäntään. 2. RS-232C Päivitysportti ohjelmistopäivityksiä varten. 3. HDMI-lähtö Digitaalinen lähtö kuvalle ja äänelle. Tukee tarkkuuksia 576p/720p/1080i. 4. VCR-Scart -lähtö/läpivienti Kuva- ja äänilähtö videonauhurille tai muille videotallentimille. Komposiittisignaali. RGB/ komposiitti-läpivienti. 5. TV-Scart -lähtö Kuva- ja äänilähtö televisiolle. Tukee RGB- ja komposiittisignaalia. 6. S-VHS -lähtö Kuvalähtö S-Video -signaalia tukeville näytöille ja tallentimille. 7. USB-liitäntä Kaksisuuntainen USB-liitäntä jonka avulla voit siirtää tiedostoja edestakaisin tallentimen kovalevyn ja tietokoneen välillä. 8. RCA-lähdöt Komposiittilähdöt kuvalle ja äänelle. 9. Digitaaliset äänilähdöt S/PDIF-standardin mukaiset digitaaliset äänilähdöt. Koaksiaali ja optinen liitäntä. 10. RF-lähtö RF-OUT -liitännässä on RF-modulointi joka välittää kuvan valitun UHF-kanavan välityksellä. 11. Virrankatkaisija Katkaisee/Kytkee päälle sähkönsyötön laitteelle. ProCaster Kaikki oikeudet pidätetään. 6

7 2.3 Kauko-ohjaimet Pääohjain Virtanäppäin Käynnistää laitteen lepotilasta tai asetta laitteen lepotilaan. 2. Numeronäppäimet Syöttävät arvoja valikkokehotteissa ja vaihtavat kanavaa. 3. TV/STB Kytkee boksin UHF-kanavan päälle/pois päältä RF-modulaattorissa Vaihtaa VCR-Scart -kuvalähteen läpivientiin. 4. Page pq Vaihtaa sivua kanavalistassa. 5. FAV Vaihtaa tavallisen kanavalistan ja suosikkilistojen välillä (mikäli näistä löytyy kanavia). 6. Värilliset toimintonäppäimet. Katselutilassa: Punainen: Avaa ääniraitavalikon Vihreä: Vaihtaa äänikanavaa. Keltainen: Avaa teksti-tv:n. Sininen: Avaa tekstitysvalikon. 7. OK Vahvistaa valintoja valikoissa ja avaa katselutilassa kanavalistan. 8. Nuolinäppäimet Siirtävät kohdistinta valikoissa. Katselutilassa pq vaihtavat kanavaa ja t u muuttavat äänenvoimakkuutta. 9. Menu Avaa ja sulkee päävalikon. 10. Exit / Zoom Sulkee valikkoja ja aktivoi katselutilassa zoomtoiminnon. 11. Toiston hallintanäppäimet / Pikasiirtyminen eteen-/taaksepäin u Käynnistää toiston ja tuo esiin ajansiirtopalkin I / I Hidas siirtyminen eteen-/taaksepäin. II Tauko live- tai tallennuskatselussa Pysäyttää toiston tai palauttaa ajansiirrossa live-lähetykseen. 12. Lisätoimintonäppäimet Muuttaa uudelleentoistotilaa Leikkaa valitun osion tallennuksesta Lisää tai poistaa kirjanmerkin Siirtää seuraavaan kirjanmerkkiin Vaihtaa PiP-tilaan (PiP = kuva kuvassa) Avaa kanavalistan PiP-kuvalle Vaihtaa suuren kuvan ja PiP-kuvan välillä Vaihtaa PiP-kuvan paikkaa. 13. Mykistysnäppäin Mykistää äänilähdöt. ProCaster Kaikki oikeudet pidätetään Help Näyttää ohjeistuksen valikoissa. 15. TV/RAD Vaihtaa TV- ja radiotilan välillä. 16. SAT Vaihtaa kuvamuunnosta katselutilassa. 17. Recall Palaa viimeksi katsotulle kanavalle. 18. EPG Avaa ohjelmaoppaan. 19. VOL pq Muuttaa äänenvoimakkuutta. 20. PVR Avaa tallennuslistan. 21. REC Käynnistää katselutilassa tallennuksen. 22. Timerlist Avaa ajastinlistan katselutilassa

8 2.3.2 Pienohjain 1. Virtanäppäin Käynnistää laitteen lepotilasta tai asetta laitteen lepotilaan. 2. Mykistysnäppäin Mykistää äänilähdöt. 3. Nuolinäppäimet Siirtävät kohdistinta valikoissa. Katselutilassa pq vaihtavat kanavaa ja t u muuttavat äänenvoimakkuutta. 4. OK Vahvistaa valintoja valikoissa ja avaa katselutilassa kanavalistan. 5. Play u Käynnistää toiston ja tuo esiin ajansiirtopalkin 6. PVR Avaa tallennuslistan. 7. Stop Pysäyttää toiston tai palauttaa ajansiirrossa livelähetykseen. 8. REC Käynnistää katselutilassa tallennuksen. 9. Pause II Tauko live- tai tallennuskatselussa. 10. Exit / Zoom Sulkee valikkoja ja aktivoi katselutilassa zoomtoiminnon LIITTÄMINEN 3.1 Kaapeliverkkoon Liitä pöytäantenni tai taloantennipistokkeesta antennikaapeli tallentimen CABLE-IN -liitäntään. Kytke läpivientikaapeli ensimmäisen (vasemmanpuoleisen) virittimen CAB- LE-OUT -liitännästä toisen virittimen CABLE-IN -liitäntään. Voit myös haaroittaa antennikaapelin niin, että antenni on suoraan liitettynä molempaan virittimeen, ilman tallentimen virittimen läpivientiä. ProCaster Kaikki oikeudet pidätetään. 8

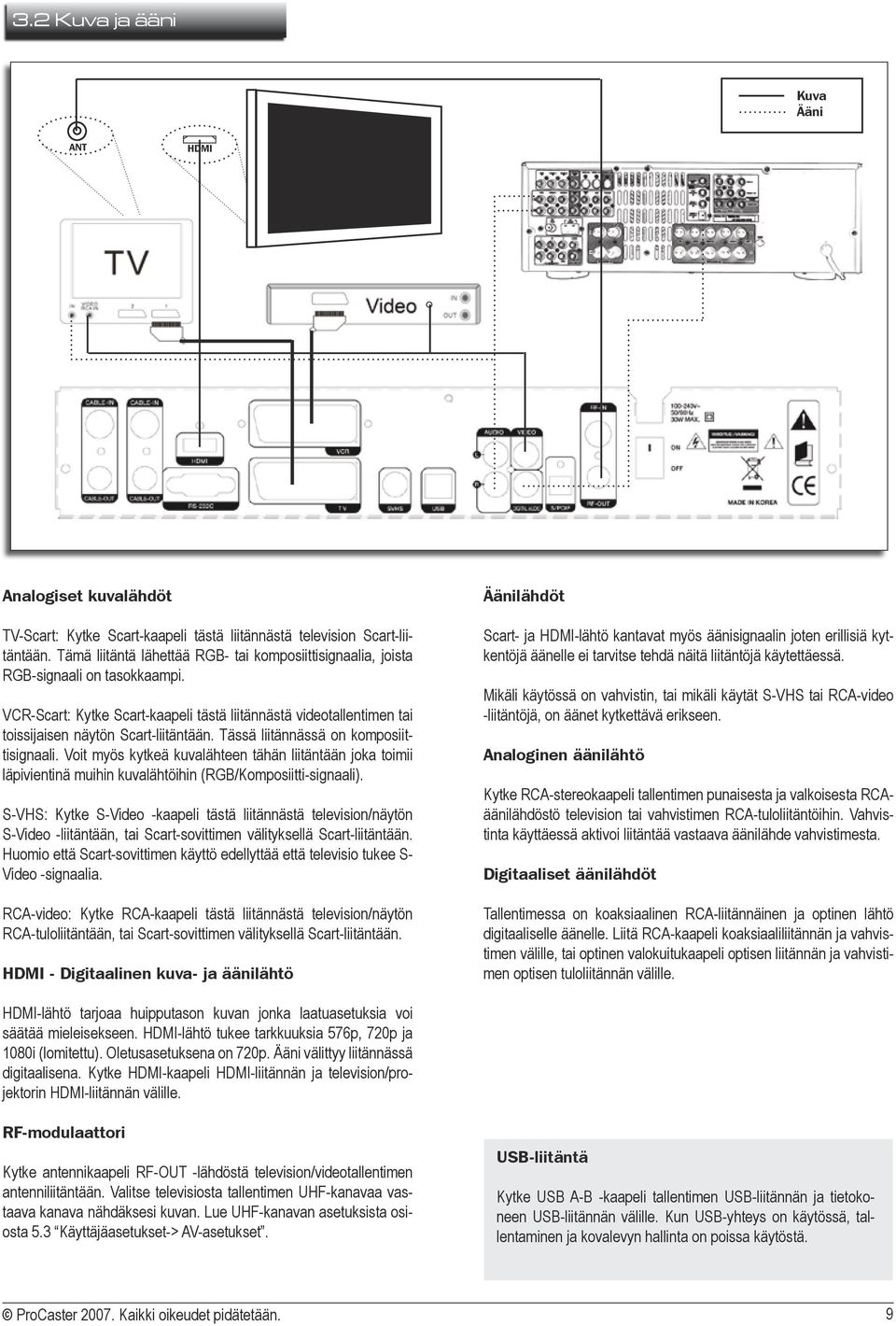

9 3.2 Kuva ja ääni Kuva Ääni ANT HDMI Analogiset kuvalähdöt TV-Scart: Kytke Scart-kaapeli tästä liitännästä television Scart-liitäntään. Tämä liitäntä lähettää RGB- tai komposiittisignaalia, joista RGB-signaali on tasokkaampi. VCR-Scart: Kytke Scart-kaapeli tästä liitännästä videotallentimen tai toissijaisen näytön Scart-liitäntään. Tässä liitännässä on komposiittisignaali. Voit myös kytkeä kuvalähteen tähän liitäntään joka toimii läpivientinä muihin kuvalähtöihin (RGB/Komposiitti-signaali). S-VHS: Kytke S-Video -kaapeli tästä liitännästä television/näytön S-Video -liitäntään, tai Scart-sovittimen välityksellä Scart-liitäntään. Huomio että Scart-sovittimen käyttö edellyttää että televisio tukee S- Video -signaalia. RCA-video: Kytke RCA-kaapeli tästä liitännästä television/näytön RCA-tuloliitäntään, tai Scart-sovittimen välityksellä Scart-liitäntään. HDMI - Digitaalinen kuva- ja äänilähtö Äänilähdöt Scart- ja HDMI-lähtö kantavat myös äänisignaalin joten erillisiä kytkentöjä äänelle ei tarvitse tehdä näitä liitäntöjä käytettäessä. Mikäli käytössä on vahvistin, tai mikäli käytät S-VHS tai RCA-video -liitäntöjä, on äänet kytkettävä erikseen. Analoginen äänilähtö Kytke RCA-stereokaapeli tallentimen punaisesta ja valkoisesta RCAäänilähdöstö television tai vahvistimen RCA-tuloliitäntöihin. Vahvistinta käyttäessä aktivoi liitäntää vastaava äänilähde vahvistimesta. Digitaaliset äänilähdöt Tallentimessa on koaksiaalinen RCA-liitännäinen ja optinen lähtö digitaaliselle äänelle. Liitä RCA-kaapeli koaksiaaliliitännän ja vahvistimen välille, tai optinen valokuitukaapeli optisen liitännän ja vahvistimen optisen tuloliitännän välille. HDMI-lähtö tarjoaa huipputason kuvan jonka laatuasetuksia voi säätää mieleisekseen. HDMI-lähtö tukee tarkkuuksia 576p, 720p ja 1080i (lomitettu). Oletusasetuksena on 720p. Ääni välittyy liitännässä digitaalisena. Kytke HDMI-kaapeli HDMI-liitännän ja television/projektorin HDMI-liitännän välille. RF-modulaattori Kytke antennikaapeli RF-OUT -lähdöstä television/videotallentimen antenniliitäntään. Valitse televisiosta tallentimen UHF-kanavaa vastaava kanava nähdäksesi kuvan. Lue UHF-kanavan asetuksista osiosta 5.3 Käyttäjäasetukset-> AV-asetukset. USB-liitäntä Kytke USB A-B -kaapeli tallentimen USB-liitännän ja tietokoneen USB-liitännän välille. Kun USB-yhteys on käytössä, tallentaminen ja kovalevyn hallinta on poissa käytöstä. ProCaster Kaikki oikeudet pidätetään. 9

10 4.0 KÄYTTÖÖNOTTO 4.1 Ensimmäinen käynnistyskerta 1 1) Kun kaikki kaapelit on kytketty oikein ja oikea kuvalähde valittu televisiosta, ja tallentimen takapaneelissa oleva virtakytkin on ON-asennossa, paina kauko-ohjaimen virtanäppäintä käynnistääksesi laitteen ja sen ensiasennuksen. Ensimmäisessä käynnistysvalikossa asetetaan toivotut kieliasetukset valikoille, oletusääniraidoille ja oletustekstitykselle. Paina nuolinäppäimiä pq siirtääksesi valitsinta ja paina nuolinäppäimiä t u vaihtaaksesi asetusta. Siirry seuraavaan vaiheeseen painamalla punaista toimintonäppäintä. 2 2) Valitse seuraavaksi tallentimen sisäisen kellon asetukset. Oletusasetuksena on aikavyöhykeasetus, joka ottaa oikean kellonajan lähetyksestä ja säätää kellon kesäajan siirtymät automaattisesti. Siirry seuraavaan vaiheeseen valitsemalla Jatka tai painamalla punaista toimintonäppäintä. 3 3) Seuraavassa vaiheessa valitaan tallentimen kuva- ja äänilähtöjen asetukset. Tärkein kohta tässä vaiheessa on tarkistaa että TV-signaali ja kuvasuhde vastaa laitteeseen kytkettyä televisiota. Mikäli virittimiin liitetyssä antennissa ei ole signaalivahvistinta, muuta asetus kohdassa Vahvistin tilaan 5V. Lisätietoja valikosta AV-asetukset löytyy osiosta 6.3 Käyttäjäasetukset -> AV-asetukset. Siirry seuraavaan vaiheeseen painamalla punaista toimintonäppäintä. 4 4) Seuraavassa vaiheessa aloitetaan automaattinen kanavahaku. Valitse mikäli haluat hake vain ilmaiskanavat vai kaikki kanavat. Käynnistä haku painamalla punaista toimintonäppäintä. ProCaster Kaikki oikeudet pidätetään. 10

11 5 5) Kun kanavahaku on päättynyt, valitse Kyllä tallentaaksesi löydetyt kanavat. 6) Seuraavaksi avautuu päävalikko. Päävalikon alavalikkoja ja toimintoja kuvaillaan osiossa 6.0 Päävalikko. Poistu päävalikosta katselutilaan painamalla [Exit]-näppäintä. 4.2 Info-ruutu Joka kerta kun käynnistät tallentimen ja joka kerta kun kanavaa vaihdetaan, ilmaantuu ruudun alalaitaan info-ruutu. 1. Kanavan numero 2. Tämänhetkinen ohjelma (tieto ohjelmaoppaasta) 3. Seuraava ohjelma (tieto ohjelmaoppaasta) 4. Tämänhetkisen ohjelman eteneminen 5. Signaalin voimakkuus ja laatu Lähetystietokuvakkeet, vasemmalta oikealle: - Näyttää mikäli kyseessä on TV- tai radiolähetys. - Näyttää mikäli käytössä on tavallinen kanavalista tai suosikkilista. - Kun kuvake on koholla niin kanava on salattu. - Kun kuvake on koholla niin kanava on lukittu. - Kun kuvake on koholla niin teksti-tv on saatavilla. - Kun kuvake on koholla niin ohjelmalle on saatavilla tekstitys. - Kun kuvake on koholla niin ohjelmassa on saatavilla Dolby Digital moikanavaääni 7. Ajannäyttö. Lisätiedot Kun painaa [INFO]-näppäintä kerran, tulee info-ruutu näkyviin. Mikäli painaa [INFO]- näppäintä toisen kerran, ruudulle ilmestyy ikkuna, josta löytyy käynnissä olevan ohjelman tarkemmat ohjelmatiedot (tieto ohjelmaoppaasta jos saatavilla). Painamalla [INFO]-näppäintä kolmennen kerran tuot näkyviin kanavan lähetykseen liittyvät tiedot, kuten mikä viritin on käytössä, mahdollisen salausjärjestelmä ja lähetyksen PID-tiedot. ProCaster Kaikki oikeudet pidätetään. 11

12 4.3 Peruskäyttö Kanavan vaihto Voit vaihtaa kanavaa painamalla nuolinäppäimiä (pq), tai käyttämällä kanavalistaa. Avaa kanavalista painamalla [OK]-näppäintä. Siirrä valitsinta nuolinäppäimillä (pq) ja vaihda kanavaa [OK]-näppäimellä. Kanavalistassa näkyy valitun kanavan tämänhetkisen ohjelman nimike ja kesto ja seuraavan ohjelman nimike Kanavalistan lajittelu On kolme tapaa lajitella kanavalista. Vaihda lajittelutapaa painamalla punaista toimintonäppäintä: 1) Ilmaiskanavat/Salatut kanavat. 2) Lajittelu kanavinppujen mukaan. 3) Lajittelu aakkosjärjestyksessä, A-Z Ääniraidan vaihto Avaa ääniraitavalikko painamalla punaista toimintonäppäintä. Valitse saatavilla olevista ääniraidoista ja paina [OK]-näppäintä Tekstityksen vaihto / poistaminen käytöstä Vaihda tekstityskieltä tekstitysvalikosta, joka avautuu sinisellä toimintonäppäimellä. Valitse saatavilla olevista tekstityksistä ja paina [OK]-näppäintä. Voit poistaa tekstityksen käytöstä valitsemalla Pois päältä Teksti-TV Avaa teksti-tv painamalla keltaista toimintonäppäintä. Siirry toivotulle sivulle syöttämällä sivun numero numeronäppäimillä. ProCaster Kaikki oikeudet pidätetään. 12

13 4.3.6 TV-/Radiotila Vaihda TV- ja radiotilan välillä painamalla [TV/RAD]-näppäintä. Radiotilassa kanavat ja kanavalistat toimivat samalla tavalla kuin TV-tilassa Kuvan zoomaus Käynnistä zoomaus-tila painamalla [EXIT]-näppäintä. Siirrä ruudulle ilmestyvää zoomtähtäintä toivotulle alueelle. Paina tämän jälkeen [OK]-näppäintä niin valittu alue näytetään suurennettuna ruudulla. Paina [EXIT]-näppäintä uudestaan palataksesi normaalin näkymään. Voit halutessa zoomata pysäytettyä kuvaa. Paina ensin [II]-näppäintä asettaaksesi toiston taukotilaan. Toimi tämän jälkeen edellä mainittujen ohjeiden mukaisesti. Palaa live-lähetykseen painamalla ensin [Play u]-näppäintä ja tämän jälkeen [Stop ]- näppäintä. Huom! Zoom-toimintoa voi myös käyttää tallenteita toistettaessa. 4.4 Ohjelmaopas Kanavakohtainen ohjelmaopas Avaa ohjelmaopas painamalla [EPG]-näppäintä. Oletuksena näkyy kanavakohtainen näkymä. Valitun kanavan ohjelmat näkyvät oikeanpuolisessa pääikkunassa ja vasemmalla olevassa sarakkeessa näkyy päivämäärä. Siirrä valitsinta ohjelmalistassa painamalla nuolinäppäimiä [pq]. Vaihda seuraavaan päivään painamalla keltaista toimintonäppäintä ja palaa ohjelmaoppaan alkuun sinisellä toimintonäppäimellä. ProCaster Kaikki oikeudet pidätetään. 13

14 Selaa toisten kanavien ohjelmaoppaita painamalla nuolinäppäimiä [t u] tai syöttämällä kanavanumero numeronäppäimillä. On mahdollista myös valita kanava kanavalista painamalla vihreää toimintonäppäintä. Mikäli haluat taustalla näkyvän kanavan vaihtuvan sille kanavalle missä valitsin on, paina [OK]-näppäintä. Valitun ohjelman tiedot ja laajennetut kuvaukset saa esille painamalla [INFO]-näppäintä. 1 Selaa ensisijaisen ohjelmakuvauksen (1) tietoja nuolinäppäimillä [t u] ja toissijaisen ohjelmakuvauksen (2) tietoja nuolinäppäimillä [pq] Monikanavanäkymä Vaihda näkymä monikanavanäkymään painamalla punaista toimintonäppäintä. Vasemmassa sarakkeessa näkyvät päiväys ja kellonaika ja oikeanpuolisessa pääikkunassa kolmen kanavan ohjelmatiedot samanaikaisesti. Tämänhetkinen aika on merkitty vihreällä katkoviivalla. Painamalla nuolinäppäimiä [t u] voit siirtää valitsinta kanavalta toiselle. Näppäimillä I / I voit laajentaa/supistaa ruudulla näkyvää aikajaksoa Ohjelmien ajastus ohjelmaoppaan välityksellä Paina ohjelmaoppaassa valitun ohjelman kohdalla [REC]-näppäintä. Tämä luo ohjelmalle ajastimen, johon on valmiiksi täytetty ohjelman alkamisajankohta ja kesto. Ohjelma saa tallennuskuvakkeen ohjelmanimen viereen. Mikäli automaattinen ajastinkorjaus on käytössä näkyy sen arvo heti tallennuskuvakkeen vieressä. Huom! Voit halutessa lisätä muistutusajastuksen ohjelmaoppaassa painamalla valitun ohjelman kohdalla [Play u]-näppäintä. ProCaster Kaikki oikeudet pidätetään. 14

15 Muokkaa ajastimen asetuksia painamalla ajastetun ohjelman kohdalla [OK]-näppäintä.. Lue lisää ajastintallennuksen asetuksista osiosta 6.2 Ajastettu tallennus. Kun asetukset ovat valmiit, paina [EXIT]-näppäintä. Seuraavaksi näet ajastinlistan, jossa näkyy juuri asettamasi ajastus. Mikäli haluat poistaa ajastuksen, paina sen kohdalla vihreää toimintonäppäintä. Palaa ohjelmaoppaaseen painamalla [EXIT]-näppäintä Aikakorjauksen muokkaaminen ohjelmaoppaassa Ajastimen aikakorjausasetusta voi muokata sekä ajastinasetuksista että EPG-näkymästä. Automaattisen ajastinkorjauksen minuuttimääräinen arvo näkyy heti tallennusmerkin vieressä. Paina EPG-näkymässä ajastetun ohjelman kohdalla kelausnäppäimiä [<<] ja [>>] muuttaaksesi aikakorjausasetusta. ProCaster Kaikki oikeudet pidätetään. 15

16 4.5 Kuva-kuvassa -toiminto (PiP) Voit näyttää toisen kanavan lähetystä pienessä kuvaruudussa samanaikaisesti katseltavan kanavan kanssa. Paina -näppäintä nähdäksesi PiP-ruutu. PiP-ruudun kanavanimi näkyy pienessä info-ruudussa PiP-ruudun vieressä. Vaihda PiP-ruudun kanavaa painamalla kanavalistasta. -näppäintä. Valitse kanava esiin tulevasta Vaihda katseltavan kanavan ja PiP-kanavan välillä painamalla -näppäintä. PiP-ruudun sijoitusta voi vaihtaa painamalla -näppäintä. PiP-toimintoa voi myös käyttää tallennusta toistettaessa. Ota huomioon että PiP-kuvan ja tallennuskuvan vaihto keskenään ei ole mahdollista. ProCaster Kaikki oikeudet pidätetään. 16

17 5.0 PÄÄVALIKKO Avaa päävalikko katselutilasta käsin painamalla [MENU]-näppäintä. 1) Sirry alavalikkojen välillä painamalla nuolinäppäimiä [pq t u]. 2) Siirrä valitsin alavalikkoon painamalla [OK]-näppäintä. 3) Siirrä valitsinta alavalikossa nuolinäppäimillä [pq] ja avaa valittu kohde [OK]-näppäimellä. 4) Sirrä valitsin alavalikosta takaisin päävalikkoon painamalla nuolinäppäimiä [t u] tai [EXIT]-näppäintä. 5.1 Kanavahaku Alavalikosta Kanavahaku voi suorittaa automaattisen ja mukautetun kanavahaun Automaattinen kanavahaku Automaattista kanavahakua käsitellään osiossa 4.1 Ensimmäinen käynnistyskerta Mukautettu haku Valikossa Mukautettu haku voi hakea kanavia kanavanippukohtaisesti syöttämällä kanavanipun arvot. Syötä taajuus-, symbolinopeus- ja modulaatioarvo. Mikäli asetukset ovat oikein, signaalin voimakkuus- ja laatu-palkki ruudun ylälaidassa reagoi. Käynnistä haku painamalla punaista toimintonäppäintä. Kun haku on suoritettu, valitse Kyllä, mikäli haluat tallentaa kanavahaulla löydetyt kanavat. Valitse Ei, mikäli haluat hylätä haun tuloksen. ProCaster Kaikki oikeudet pidätetään. 17

18 5.2 Kanavahallinta ja suosikkilistat Alavalikosta Lisää/Muokkaa voit muokata kanavia/kanavalistaa ja lisätä kanavia suosikkilistoihin Kanavien muokkaus Tästä valikosta voit poistaa, lukita ja siirtää kanavia kanavalistassa. Kanavien nimiä voi halutessa myös muuttaa Kanavien poistaminen kanavalistasta Paina vihreää toimintonäppäintä aktivoidaksesi kanavanpoistotilan. Paina poistettavien kanavien kohdalla [OK]-näppäintä niin että niiden viereen tulee rastimerkintä. Kun poistut valikosta painamalla [EXIT]-näppäintä, valitut kanavat poistuvat. Poistetut kanavat voi palauttaa suorittamalla uudestaan automaattisen tai mukautetun haku. Katso ohjeet edellisestä osiosta 5.1 Kanavahaku. ProCaster Kaikki oikeudet pidätetään. 18

19 Kanavien lukitseminen Paina punaista toimintonäppäintä aktivoidaksesi lukitsemistilan. Valitse ne kanavat jotka haluat lukita painamalla niiden kohdalla [OK]-näppäintä. Pieni lukkokuvake ilmestyy kanavanimen viereen. Poista lukko painamalla uudestaan [OK]-näppäintä lukitun kanavan kohdalla. Syötä salasanakehotteeseen järjestelmäsalasana. Oletusarvo on Lue lisää salasanahallinnasta osiosta 5.3 Käyttäjäasetukset -> Lapsilukitus Kanavien nimeäminen uudelleen Paina uudelleennimettävän kanavan kohdalla sinistä toimintonäppäintä. Ruudulle ilmestyy virtuaalinäppäimistö jolla voi syöttää uuden nimen kanavalle. Siirrä merkkivalitsinta nuolinäppäimillä ja valitse kirjain [OK]-näppäimellä. Peruuta muutos painamalla punaista toimintonäppäintä. Kun uusi nimi on syötetty, paina [EXIT]-näppäintä Kanavien siirtäminen kanavalistassa Valitse kanava jonka haluat siirtää ja paina keltaista toimintonäppäintä aktivoidaksesi kanavansiirtotila. Siirrä kanava ylös- tai alaspäin listassa painamalla nuolinäppäimiä [pq]. Kun kanava on toivotussa kohdossa, paina [OK]-näppäintä. Kun olet tyytyväinen kanavien järjestykseen, paina [EXIT]-näppäintä sulkeaksesi kanavahallintavalikon Suosikkilistat Avaa alavalikosta Lisää/Muokkaa valikko Suosikkilistat. ProCaster Kaikki oikeudet pidätetään. 19

20 Vasemmassa sarakkeessa näkyy saatavilla olevat kanavat. Oikeassa sarakkeessa on suosikkilista johon kanavia voi lisätä. Käytettävissä on neljä suosikkilistaa TV-kanaville ja neljä radiokanaville. Vaihda käytettävää suosikkilistaa painamalla [FAV]-näppäintä. Mikäli haluat luoda suosikkilistoja radiokanaville, vaihda radiotilaan painamalla [TV/RAD]-näppäintä. Lisää kanavia listaan painamalla kunkin toivotun kanavan kohdalla [OK]-näppäintä. Poista kanavia suosikkilistasta siirtämällä valitsin suosikkilistaan ja painamalla poistettavan kanavan kohdalla [OK]-näppäintä. Palatessasi katselutilaan suosikkilista on käytössä kun tuot esiin kanavalistan [OK]- näppäimellä. Vaihda suosikkilistaa, tai vaihda tavalliseen kanavalistaan painamalla [FAV]-näppäintä. 5.3 Käyttäjäasetukset Käyttäjäasetuksista hallitaan laitteen perusasetuksia kuten kuva- ja äänilähtöjen asetukset, kieliasetukset, aika-asetukset ja lukitusjärjstelmän asetukset. Tästä alavalikosta löytyy myös tallentimen ajastimen hallinta. ProCaster Kaikki oikeudet pidätetään. 20

21 5.3.1 Kieliasetukset Tästä valikosta asetetaan toivotut kieliasetukset valikoille, oletusääniraidoille ja oletustekstitykselle. Paina nuolinäppäimiä pq siirtääksesi valitsinta ja paina nuolinäppäimiä t u vaihtaaksesi asetusta Valikkoasetukset Inforuudun näyttö: Valitse tästä kuinka kauan info-ruutu näkyy kanavan vaihdon yhteydessä. Valikon läpinäkyvyys: Valikon läpinäkyvyysaste prosentteina. Paina nuolinäppäimiä pq siirtääksesi valitsinta ja paina nuolinäppäimiä t u vaihtaaksesi asetusta AV-asetukset TV-signaali: Kuvasuhde: Muunnos: Valitse tästä TV-scart -lähdön signaali, RGB tai CVBS (komposiitti). RGB on korkeatasoisempi signaali. Valitse TV:n kuvasuhde. Mikäli käytössä on laajakuva- TV, valitse 16:9. Muutoin valitse 4:3. Valitse muunnosmenetelmä jota käytetään silloin kun lähetyksen kuvasuhde ei vastaa TV:n kuvasuhdetta. ProCaster Kaikki oikeudet pidätetään. 21

22 SPDIF-lähtö: TV-järjestelmä: Kanavasiirtymä: UHF-kanava: RF-tila: Vahvistin: Valitse tästä mikäli haluat että digitaalinen äänilähtö lähettää AC3-ääntä kun saatavilla. Oletuksena automaattisella asetuksella. Vaihtoehtoinen asetus on PAL. NTSC-järjestelmä on käytössä euroopan ulkopuolella tietyissä maissa. Valitse millä tavalla haluat kanavansiirron tapahtuvan. Tyhjennys tyhjentää kuvan ennen seuraavan kanavan näyttämistä. Häivytys-asetus häivyttää poisvaihdettavan kanavan ennen seuraavan kanavana näyttämistä. Valitse tästä RF-modulaattorin käyttämä UHF-kanava tallentimen kuvan välittämiseen. Valitse tästä RF-lähdön käyttämä TV-järjestelmä. Suomessa ja Euroopassa oikea asetus on PAL-BG. Mikäli käytössä on antenni jossa ei ole sisäänrakennettua signaalinvahvistinta, muuta tähän asetukseksi 5V, jolloin antennille syötetään 5V lisävirta signaalin vahvistamiseksi HDMI-asetukset Säädä tästä valikosta digitaalisen HDMI-lähdön asetukset. Tarkkuus: Videosignaali: Häiriönpoisto: Elokuvatila: Valitse tästä näyttö-/projektorilaitteelle parhaiten sopiva tarkkuus. 720p on HDMI-skaalaimessa oletustarkkuutena. Tuetut tarkkudet ovat 576p, 720p ja 1080i. HDMI-piirin käyttämä värisignaali. RGB tai YCbCr (komponenttisignaali). Valitse tästä missä määrin piirin häiriönpoisto toimii. Voimakas häiriönpoisto poistaa kohinaa kuvasta, mutta kuva saattaa vaikuttaa pehmeämmältä. Kun tämä toiminto on päällä, HDMI-piirin kuvanparannustoiminto sulavoittaa kuvassa tapahtuvia liikkeitä. Paina sinistä toimintonäppäintä avataksesi kuvan hienosäätöön liittyvät asetukset. Kirkkaus: Kontrasti: Kylläisyys: Sävy: Terävöitys: Säädä tästä kuvalähdön kirkkausasetusta. Säädä tästä kuvalähdön konstrastisuhdetta. Säädä tästä kuvan värikylläisyyttä. Säädä tästä yleistä värisävyä. Valitse tästä kuvan terävyysaste. Ota huomioon että digilähetyksen pakkausjäljet näkyvät selvemmin mikäli kuvan terävöitysasetus on maksimissa. ProCaster Kaikki oikeudet pidätetään. 22

23 5.3.5 Aika-asetukset Tästä valikosta voit valita käytetäänkö käyttäjän asettamaa vai lähetyksen aikatiedon mukaista kelloa. Valitse Kello -asetukseksi Aikavyöhyke mikäli haluat tallentimen käyttävän lähetyksen aikatietoa. Mikäli haluat itse syöttää kellonajan manuaalisesti, valitse Kello -asetukseksi Paikallinen järjestelmä. Syötä tämän jälkeen kohtaan Aika, päiväys sekä kellonaika numeronäppäimillä. Aikavyöhyke-asetus vaikuttaa aikavyöhykesiirtymään suhteessa GMT-aikaan ja myös kesäaikasiirtymään Ajastinasetukset Tästä valikosta voit lisätä tallennus-, muistutus- ja lepoajastimia. Mikäli olet ajastanut ohjelmia tallennettavaksi ohjelmaoppaan kautta niin nämä ajastukset näkyvät myös tässä valikossa. Tallennus: Lepotila: Muistutus: Tallentaa lähetystä kovalevylle ajastinmääritelmien mukaisesti. Tallennin menee lepotilaan asetettuna aikana. Käynnistää laitteen lepotilasta näyttämään valittua kanavaa valittuna ajankohtana. Tallennin palaa lepotilaan asetetun keston jälkeen. Lue lisää ajastuksen lisäämisestä kohdasta 6.2 Ajastettu tallennus Lapsilukitus Päästäksesi Lapsilukitus -valikkoon, syötä neljänumeroinen salasana ruudulle ilmestyvään kehotteeseen. Oletuksena salasana on ProCaster Kaikki oikeudet pidätetään. 23

24 Mikäli kohta Asennuslukitus on tilassa Kyllä, on asennusvalikot kuten kanavahakuvalikko suojattu salasanalla. Mikäli kohta Valikkolukitus on tilassa Kyllä, kanavien ja kanavalistojen muuttaminen ei ole mahdollista ilman salasanaa. RID-lukitus estää laitteen käynnistämisen ilman salasanaa. Kovalevyn käynnistymisen jälkeen ruudulelle ilmestyy salasanakehote. Vaihda salasanaa syöttämällä ensin vanha salasana kohtaan Nykyinen salasana, ja uusi salasana kahdesti kohtiin Uusi salasana ja Toista salasana. 5.4 Ekstrat Alavalikosta Ekstrat löytyy mm. laitteiston tiedot, tehdasasetusten palauttamistoiminto sekä muutama hyötöohjelma ja peli. Asetuksesta USB voi myös kytkeä laitteen USB-yhteyden päälle/pois päältä Tiedot Tämä valikko näyttää tallentimen tiedot kuten ohjelmisto- ja laitteistoversion. Paina [OK]-näppäintä sulkeaksesi valikko. ProCaster Kaikki oikeudet pidätetään. 24

25 5.4.2 Tehdasasetukset Tästä valikosta voit tarvittaessa palauttaa tehdasasetukset. Tällöin kaikki asetukset palautuvat oletusarvoilleen ja kaikki kanavatiedot häviävät. Käynnistä tehdasasetusten palautus valitsemalla Kyllä. Vahvista palautus syöttämällä järjestelmän salasana. Kun salasana on syötetty, asetukset palautuvat ja laite käynnistyy uudestaan ensiasennukseen. Oletuksena salasana on Ohjelmiston siirto tallentimesta toiseen Tällä toiminnolla voit siirtää ohjelmiston ja tietokannan toiseen tallentimeen. Liitä nollamodeemikaapeli tallentimien RS-232C -porttien välille. Valitse kohdasta Tiedostot mitä haluat siirtää: S/W = Ohjelmisto (käyttöjärjestelmä) DB = Tietokanta Esimerkissämme siirrämme molemmat valinnalla S/W & DB. 1) Tarkista että vastaanottavan tallentimen virrat on katkaistu. 2) Paina punaista toimintonäppäintä. 3) Kun ruudulle ilmestyy kehoitus Käynnistä kohdelaite, kytke päälle virrat vastaanottavassa tallentimessa. 4) Siirto käynnistyy. Mikäli siirron jälkeen tulee jokin virheilmoitus, ota yhteyttä myyjän tekniseen tukeen, tai kysy neuvoa osoitteesta info@procaster.net. Kun siirto on valmis, palauta vastaanottavan tallentimen tehdasasetukset. ProCaster Kaikki oikeudet pidätetään. 25

26 5.4.4 Apuohjelmat Tässä valikossa on kaksi apuohjelmaa: kalenteri ja laskin. Kalenteri: Siirrä valitsinta nuolinäppäimillä. Punainen toimintonäppäin siirtää edelliseen kuukauteen. Vihreä toimintonäppäin siirtää seuraavaan kuukauteen. Keltainen toimintonäppäin siirtää edelliseen vuoteen. Sininen toimintonäppäin siirtää seuraavaan vuoteen. Laskin: Siirrä valitsinta nuolinäppäimillä ja valitse [OK]-näppäimellä. Punainen toimintonäppäin toimii askelpalauttimena ja vihreä toimintonäppäin tyhjentää kentän Pelit Laitteessa on kolme peliä. Pelien ohjeet näkyvät ruudulla ennen pelin alkua USB Voit kytkeä laitteen USB-liitännän päälle/pois päältä tästä valikosta. USB-liitäntä on hyvä kytkeä pois päältä mikäli haluaa katkaista tietokoneen ja boksin välisen yhteyden irroittamatta USB-kaapelia. ProCaster Kaikki oikeudet pidätetään. 26

27 5.5 Salausjärjestelmä Laita kanavakortti Conax-kortinlukijaan sirupuoli ylöspäin. Kun kortti on lukijassa, Salausjärjestelmä -valikossa tulee näkyviin korttityyppi. Paina [OK]-näppäintä avataksesi kanavakortin hallintavalikon. Kanavakortin hallintavalikosta voi palveluntarjonnasta riippuen tilata palveluita, tarkistaa tilauksen tilan, ja hallita kortin salasanoja, ja mm. tuotetilaukseen liittyvää Signature(allekirjoitus)-salasanaa. Tarkista tarvittaessa tilauksen tila kohdasta Tilauksen tila. Tästä valikosta näet tilatut palvelut, kuten kanavapaketit ja niiden voimassaoloajan. 5.6 Kovalevy Alavalikosta Kovalevy hallitaan kovalevyn käyttöön, tiedostoihin ja tallennukseen liittyviä toimintoja. ProCaster Kaikki oikeudet pidätetään. 27

28 5.6.1 Kovalevyn tiedot Valikossa Kovalevyn tiedot näkyy tiedot kovalevyn mallista, sarjanumerosta ja valmistajasta. Valikossa on tiedot myös kovalevyn kokonaiskapasiteetista ja vapaasta/ käytetystä tilasta Kovalevyn alustaminen Mikäli haluat tyhjentää kovalevyn tallenteista, alusta kovalevy valikosta Kovalevyn alustaminen. Valitse ensin Kyllä ja syötä tämän jälkeen järjestelmän salasana ruudulle ilmestyvään kehotteeseen. Ota huomioon että kaikki tiedostot häviävät ja niiden palauttaminen jälkikäteen ei ole mahdollista Tallennus Tallennusvalikosta käsin voi hallita tallennuksia jotka ovat jo käynnissä, tai käynnistää uusia tallennuksia. Tallennusvalikkoa käsitellään osiossa 6.1 Tallennuksen käynnistäminen ja pysäyttäminen Lisäasetukset Valitse tästä valikosta kovalevyn toimintatila. Mikäli välitön tallennus on päällä, kovalevy puskuroi katsottavaa kanavaa heti siitä hetkestä kun kanava näytetään. Heti kun kanavaa vaihdetaan, puskuri tyhjennetään ja puskuritallennus alkaa uudestaan katseltavalta kanavalta. Lue lisää tästä toiminnosta osiossa 6.3 Ajansiirto. Puskuritallennuksen voi poistaa käytöstä. Tässä tilassa kovalevylle voi asettaa aikarajan jolloin se menee lepotilaan mikäli sitä ei käytetä. Valitse mahdollinen aikaraja kohdasta Kovalevyn lepotila. Kohdasta Automaattinen ajastinkorjaus voit valita oletusarvon EPG:n kautta ajastettujen tallennusten aikakorjaukselle. ProCaster Kaikki oikeudet pidätetään. 28

29 5.6.5 Salaamattomien tiedostojen luominen Voit poistaa salattujen tiedostojen salauksen ja luoda näistä salaamattomia tiedostoja tallentimen salauksenpurkutoiminnolla. Valitse kohdasta Menetelmä aikaväli salattujen tiedostojen purkamiselle. Mikäli valitset vaihtoehdon Viikoittain, valitse purkutoimenpiteen aloitusaika syöttämällä kellonaika numeronäppäimillä, ja valitse viikonpäivä jolloin muu tallennus-/kovalevytoiminta on vähäistä. Salauksen poisto edellyttää voimassa olevan kanavakortin käyttöä. 6.0 TALLENNUS JA AJANSIIRTO 6.1 Tallennuksen käynnistäminen ja pysäyttäminen Käynnistä katseltavan kanavan tallennus painamalla [REC]-näppäintä. Tallennus käynnistyy ja ruudulle ilmestyy hetkeksi tallennuskuvake, jonka vieressä lukee tallennuksen tämänhetkisen järjestysnumero. Voit käynnistää neljä samanaikaista tallennusta kahdesta eri kanavanipusta Tallennusten käynnistäminen / seuraaminen / pysäyttäminen valikon kautta Valitse Kovalevy -alavalikosta toiminto Tallennus. Tallennusvalikosta voi lisätä, seurata ja pysäyttää tallennuksia. Huom! Tästä valikosta käsin ei suoranaisesti hallita ajastettuja tallennuksia. Lue ajastintallennuksesta osiossa 6.2 Ajastettu tallennus. Tallennusvalikon kohdasta Tallennus voit valita tallennuksen järjestysnumeron. Esim. jos olet jo käynnistänyt tallennuksia katselutilasta käsin, nämä tallennukset näkyvät tässä valikossa sillä järjestysnumerolla kuin ne on käynnistetty. Voit pysäyttää käynnissä olevan tallennuksen painamalla punaista toimintonäppäintä. Jos haluat käynnistää tallennuksen, valitse ensimmäinen vapaa tallennusnumero. ProCaster Kaikki oikeudet pidätetään. 29

30 Valitse tämän jälkeen kanava jolta haluat tallentaa kohdasta Kanava. Voit tuoda esiin kanavalistan painamalla [OK]-näppäintä. Valitse tämän jälkeen kohdasta Tila tallennuksen kestoasetus: Normaali: Aseta tallennuksen kesto manuaalisesti kohdassa Kesto. EPG-aika: Tallentaa ohjelmaa sen aikaa kun sitä on ohjelmaoppaan mukaan jäljellä. No Limit: Tallennin tallentaa kunnes kovalevy on täynnä. Nimeä tallennus kohdassa Nimike. Painamalla [OK]-näppäintä ruudulle avautuu virtuaalinäppäimistö jolla voi syöttää tallenteen tiedostolle uuden nimen. Vihreä toimintonäppäin toimii askelpalauttimena ja punainen toimintonäppäin peruu muutoksen. Kun asetukset on valmiina, paina punaista toimintonäppäintä käynnistääksesi tallennus Tallennusten seuraaminen / pysäyttäminen katselutilassa Tuo esiin käynnissä olevat tallennukset painamalla [ ]-näppäintä. Valitse ne tallennukset jotka haluat pysäyttää painamalla niiden kohdalla [ ]-näppäintä. Pysäytettävän tallenuksen viereen ilmestyy tällöin ruksi. Poista halutessa ruksi painamalla uudestaan [ ]-näppäintä tallennuksen kohdalla. Voit myös poistaa ykisttäisen tallennuksen painamalla [OK]-näppäintä tallennuksen kohdalla. Kun olet valinnut poistettavat tallennukset, paina [EXIT]-näppäintä. Ruudulle ilmestyy varmistuskehote. Valitse Kyllä mikäli todella haluat pysäyttää valitut tallennukset. ProCaster Kaikki oikeudet pidätetään. 30

31 6.1.3 Laitteen sammuminen tallennuksen päätyttyä Mikäli olet käyttänyt boksia sillä välin kun se tallentaa ajastettua ohjelmaa, boksi ei sammu automaattisesti tallennuksen loputtua. Mikäli haluat boksin sammuvan tallennuksen jälkeen, paina virtanäppäintä. Ruudulle ilmestyy kehote: Tallennus käynnissä. Haluatko varmasti sammuttaa? Jätä tämä kehote ruudulle ja älä paina mitään näppäintä. Kun tallennus päättyy, boksi sammuttaa itsensä. 6.2 Ajastettu tallennus Tallentimen ajastustoiminnon välityksellä voit ajastaa ohjelmien tallennuksia. Ohjelmaoppaan välityksellä lisätyt ajastimet tulevat näkyviin samaan ajastinlistaan. Lue lisää ohjelmaoppaan välityksellä ajastamisesta osiosta 4.4 Ohjelmaopas. Ajastinlistan voi avata myös katselunäkymästä painamalla ajasinlista-näppäintä Ajastimen lisääminen Lisää ajastin painamalla ensin punaista toimintonäppäintä. Ruudulle ilmestyy ajastinasetukset. Ajastimen Tila -asetus on oletuksena Tallennin, eli tallennustilassa Huom! Tallennusajastimen lisäksi voit listätä ajastinlistaan Lepotila - ja Muistutus -ajastimia. Lepotila: Tallennin menee lepotilaan asetettuna aikana. Muistutus: Käynnistää laitteen lepotilasta näyttämään valittua kanavaa valittuna ajankohtana. Tallennin palaa lepotilaan asetetun keston jälkeen ProCaster Kaikki oikeudet pidätetään. 31

32 6.2.2 Tallennusajastin: Kun ajastin on tilassa Tallennin, mene ensin kohtaan Kanava ja valitse kanava miltä haluat tallentaa. Tuo esiin halutessa kanavalista painamalla [OK]-näppäintä. Valitse tämän jälkeen tallennuksen alkamisajankohta kohdasta Aika, ja tallennuksen arvioitu kesto kohdasta Kesto. Kohdasta Aikakorjaus voit säätää lisäajan joka varmistaa että tallennuksen lopusta ei jää ajallisesti uupumaan tallennusaikaa, esim. jos jokin ohjelma venyy yli asetetun ajan. Tämä toiminto on erityisen hyödyllinen kun ohjelmia ajastetaan suoraan ohjelmaoppaasta. Voit nimetä tallenteen tiedoston kohdasta Tiedosto. Paina [OK]-näppäintä niin ruudulle ilmestyy virtuaalinäppäimistö jolla voi syöttää uuden nimen. Vihreä toimintonäppäin toimii askelpalauttimena ja punainen toimintonäppäin peruu muutoksen ja palauttaa ajastinasetuksiin. Kohdassa Kierto voi asettaa ajastimelle aikaintervallin jolloin se suorittaa toimintonsa uudestaan. Tilassa Viikoittain voit valita ne viikonpäivät jolloin haluat ajastimen käynnistyvän. Valitse viikonpäivä painamalla [OK]-näppäintä keltaisella merkityn valitsimen kohdalla. Siirrä valitsinta viikossa nuolinäppäimillä [t u]. Kun ajastimen kaikki asetukset ovat valmiina, paina [EXIT]-näppäintä. Huom! Mikäli haluat perua ajastuksen, paina punaista toimintonäppäintä. Ajastin näkyy nyt ajastinlistassa. Voit halutessa poistaa yksittäisen ajastimen painamalla vihreää toimintonäppäintä ja mikäli haluat poistaa kaikki ajastimet, paina keltaista toimintonäppäintä. ProCaster Kaikki oikeudet pidätetään. 32

33 6.3 Ajansiirto Välitön tallennus Tallentimessa on oletuksena aktivoitu välitön tallennus. Kanavan tallennus alkaa samantien kun kanavan näyttäminen alkaa. Joka kerta kun kanava vaihtuu, ajansiirtotoiminnon tallennuspuskuri tyhjenee ja tallennus alkaa uudesta kanavasta. Tuo esille ajansiirtopuskurin aikajana painamalla [Play u]-näppäintä. Siirry taaksepäin aikajanassa askeleittain painamalla pikasiirtymisnäppäimiä [/] tai pikakelauksena painamalla hidastus-siirtymä -näppäimiä [I / I ]. Palaa takaisin live-lähetykseen painamalla [Stop ]-näppäintä. Live-kuvan toiston voi laittaa tauolle painamalla [II Pause]-näppäintä. Jatka toistoa taukokohdasta painamalla [Play u]-näppäintä. Huom! Tauon on oltava yli 10 sekuntia pitkä. Muutoin toisto palaa live-tilaan Ajansiirtopuskurin tallentaminen Mikäli haluat kesken ohjelman katselun tallentaa käynnissä olevan ohjelman, voit sisällyttää tallennukseen ajansiirtopuskurin sisällön. Siirry ensin siihen kohtaan aikajanassa mistä lähtien haluat tallentaa. Kun toivottu kohta toistetaan, paina [REC]-näppäintä. Ruudulle ilmestyy pieni ajannäyttö joka näyttää että tallennusta toistetaan -XX:XX live-lähetyksestä poiketen. ProCaster Kaikki oikeudet pidätetään. 33

34 Palaa live-lähetykseen painamalla [Stop ]-näppäintä. Tällöin ruudulle ilmestyy pieni tallenuskuvake joka näyttää että kanavaa tallennetaan. 6.4 Tallennusten toisto ja muokkaus Toisto Kaikki tallennetut tiedostot löytyvät tiedostohallinnasta. Avaa tiedostohallinta painamalla [PVR]-näppäintä. Tiedostot näkyvät listassa uusin tallennus ylimpänä. Käynnistä tallennuksen toisto painamalla [OK]-näppäintä. Pysäytä tallennus painamalla [Stop ]-näppäintä. Siirry taaksepäin/eteenpäin tallennuksessa painamalla pikasiirtymisnäppäimiä [/] tai hidastus-siirtymä -näppäimiä [I/ I] Tallennuksen esikatselu Voit esikatsella tallennustiedoston sisältöä painamalla -näppäintä. Ruudulle ilmestyy pieni esikatseluikkuna jossa tallennuksen sisältö toistuu. Sulje esikatseluikkuna painamalla samaa näppäintä uudestaan tai painamalla [EXIT]- näppäintä Tallennuksen kohtaustoisto Paina [INFO]-näppäintä avataksesi kohtausluettelon. Tallennin jaksoittaa automaattisesti tallenteen kahteentoista kohtaukseen joiden esikatselukuvat tulevat vähitellen näkyviin ruudulle. Kun kaikki esikatselukuvat on näkyvissä, valitse kohtaus nuolinäppäimillä ja käynnistä toisto [OK]-näppäimellä. ProCaster Kaikki oikeudet pidätetään. 34

35 6.4.4 Kirjanmerkit Voit lisätä tiedostoon kirjanmerkkejä toiston aikana. Lisää ensimmäinen kirjanmerkki painamalla -näppäintä. Painamalla -näppäintä toisen kerran, kirjanmerkki poistuu. Lisää uusi kirjanmerkki painamalla ensin [Play u]-näppäintä. Kun aikajana on näkyvissä, paina -näppäintä. Uusi kirjanmerkki näkyy pienenä keltaisena nuolena aikajanassa. Peru kirjanmerkki painamalla 5 sekunnin sisällä uudestaan -näppäintä. Siirry kirjanmerkkien välillä painamalla -näppäintä Tallennuksen leikkaus Voit leikata osia tallennuksesta ja poistaa ne lopullisesti tai tallentaa erillisiin tiedostoihin. Valitse ensin kohta aikajanassa mistä haluat aloittaa leikkausalueen painamalla -näppäintä. Siirrä kohdistinta siirtonäppäimillä siihen kohtaan mihin haluat leikkausalueen päättyvän. Paina tämän jälkeen -näppäintä uudelleen. Ruudulle ilmestyy kehote. Valitse Kyllä mikäli haluat että alue leikataan pois ja tallennetaan erilliseen tiedostoon. Valitse Ei mikäli haluat poistaa kyseisen alueen kokonaan. Jälkimmäisessä vaihtoehdossa on otettava huomioon että poisleikattu osaa ei voi jälkeenpäin mitenkään palauttaa. Valitse Peruuta mikäli et halua toteuttaa leikkausta Kansioiden luominen ja tiedostojen siirto Paina sinistä toimintonäppäintä ja valitse esiin tulevasta valikosta Luo uusi kansio. Ruudulle ilmestyy virtuaalinen näppäimistö jolla voi syöttää kansiolle nimen. Kun nimi on syötetty, paina [EXIT]-näppäintä. ProCaster Kaikki oikeudet pidätetään. 35

36 Siirrä valittu tiedosto painamalla sinistä toimintonäppäintä ja valitsemalla Siirrä kansioon ruudulta ilmestyvästä valikosta. Ruudulle ilmestyy lista saatavilla olevista kansioista. Valitse kansio ja paina [OK]-näppäintä. 7.0 MUUT TOIMINNOT 7.1 Tiedostonsiirto Tiedostonsiirto tietokoneelle tapahtuu USB-väylän välityksellä. Kytke USB-kaapeli (A-B -kaapeli) tietokoneen ja tallentimen välille. Tallentimen kuvaan tulee ikkuna joka kysyy mikäli haluat muodostaa USB-yhteyden. Valitse Kyllä. Huom! Mitkään tallennus-/kovalevytoiminnot eivät toimi sillä välin kun USB-yhteys on käytössä. Tallentimen kovalevy näkyy Windowsin Oma Tietokone -ohjelmassa ulkoisena kovalevynä. Kovalevyn pääkansiossa PVR on kolme alakansiota: AV = Tänne tallentuu lähetystallennukset. Firmware = Tänne voi tallentaa mahdolliset ohjelmistopäivitykset MP3 = Tänne voit tallentaa MP3-tiedostoja joita voi toistaa tallentimella. Siirrä tiedostoja tietokoneen ja tallentimen välillä käyttäen Windowsin tavallisia leikkaa/ kopioi/liitä -toimintoja. 7.2 MP3-tiedostojen toisto Avaa tiedostonhallinta painamalla [PVR]-näppäintä. Paina nuolinäppäintä [u] vaihtaaksesi tallenuslista MP3-tiedostolistaan. Valitse kaikki tiedostot soittolistaan painamalla [INFO]-näppäintä tai lisää tiedostoja yksitellen painamalla niiden kohdalla punaista toimintonäppäintä. Poista halutessa tiedostoja vihreällä toimintonäppäimellä. Nimeä tiedosto uudestaan painamalla keltaista toimintonäppäintä. Käynnistä toisto painamalla [OK]-näppäintä. ProCaster Kaikki oikeudet pidätetään. 36

37 7.3 Ohjelmistopäivitysten asentaminen Avaa tiedostonhallinta painamalla [PVR]-näppäintä. Paina nuolinäppäintä [u] vaihtaaksesi tallenuslista ohjelmistolistaan (S/W). Huom! Siirrä ohjelmistopäivitystiedosto kovalevyn kansioon PVR\Firmware, osion 7.1 Tiedostonsiirto ohjeiden mukaisesti. Käynnistä päivitys painamalla [OK]-näppäintä. Vahvista ohjelmistopäivityksen käynnistys valitsemalla kyllä, ja syöttämällä ruudulle ilmestyvään kehotteeseen järjestelmän salasana. Kun ohjelmisto on päivitetty, tallennin käynnistyy uudelleen. Suorita uudelleenkäynnistymisen jälkeen tehdasasetusten palautus. Lue ohjeet tehdasasetusten palauttamiseen osiosta 5.4 Ekstrat. ProCaster Kaikki oikeudet pidätetään. 37

38 8.0 ONGELMATILANTEET Ei kuvaa / ääntä - Tarkista kuvalähde-asetus televisiosta. - Tarkista että kaikki tarvittavat kaapelit on kytketty. - Mikäli käytät RCA-video tai S-VHS -liitäntää, tarkista että olet kytkenyt myös äänilähdöt televisioon tai vahvistimeen. - Tarkista että tallennin ei ole lepotilassa. - Tarkista että televisio tai näyttö tukee valittua liitäntätyyppiä. Kuva on mustavalkoinen - S-VHS liitäntää käyttäessä kuva saattaa näyttää mustavalkoiselta mikäli televisio ei tue S-VHS signaalia, tai mikäli väärä kuvalähde on valittuna televisiossa. Tarkista yhteensopivuus ja TV:n asetukset. Ei signaalia -ilmoitus - Tarkista että antennikaapeli on kunnolla kytketty. - Tarkista että läpivientikaapeli on kytketty virittimien välille. - Tarkista antennin sijainti ja signaalin taso. - Mikäli signaalin taso ei ole riittävä, tarkista että antennissa on tarpeeksi voimakas signaalinvahvistus. - Huono signaalivastaanotto voi johtua myös huonosta säästä. Kanavahaku ei löytänyt kaikkia kanavia - Tarkista antennin sijainti ja että signaalin taso on riittävä. - Mikäli signaalin taso ei ole riittävä, tarkista että antennissa on tarpeeksi voimakas signaalinvahvistus. Suorita tämän jälkeen uusi kanavahaku. - Tarkista että taloyhtiössä on digi-tv valmius. - Tarkista kanavanippujen saatavuus paikkakunnallasi osoitteesta www. digitv.fi tai Laite ei pysty tallentamaan kuin yhtä kanavaa ja/tai toisen kanavan katselu tallennuksen aikana ei onnistu. - Tarkista että läpivientikaapeli on kytketty virittimien välille. - Tarkista että läpivientikaapeli on ehjä. - Tarkista että signaalitaso on kakkosvirittimellä riittävä. Kuva pätkii/pikselöityy ja/tai äänet katoaa ajoittain. - Esiintykö ongelma erityisesti silloin kun tallennus on käynnissä yhdessä kanavanipussa ja katselet samalla toista kanavanippua? Tässä tapauksessa ongelmana saattaa olla liaan heikko signaalitaso tai maalenkkion gelma. - Jos kuva pätkii katselussa, ilman että tallennuksia on käynnissä, kyseessä saattaa olla liian heikko signaali (terrestrial) tai maalenkkiongelma. Maalenkkiongelma korjataan asentamalla galvaaninen erotin antennipistokkeen ja virittimen välille. Laite kaatuilee / Ajastukset eivät tallennu tai tallennukset eivätlopu ajastimen keston mukaisesti / EPG ei lataa tietoja. - Tarkista että laitteeseen on asennettu uusin ohjelmistopäivitys. - Varmista että tehdasasetusten palautus on suoritettu päivityksen jälkeen. Katoaako tallennetut ohjelmat tehdasasetusten palautuksen yhteydessä? - Eivät katoa. Asetetut ajastimet ja muokatut asetukset tosin katoavat ja nämä on asetettava palautuksen jälkeen uudelleen. Olen kytkenyt boksin televisioon HDMI-kaapelilla. En pysty säätämään äänenvoimakkuutta. - HDMI-liitännän äänisginaali on SPDIF-signaali joka tarjoaa käsittelemätöntä digitaalista ääntä. Näin ollen äänenvoimakkuus on säädettävä televisiosta tai vahvistimesta. Tallensin maksukanavalta viikko sitten ohjelman ja nyt kun yritän katsella tallennusta niin kuva on musta ja ajannäyttö siirtyy eteenpäin suurin harppauksin. - Kanavan katseluoikeus on evätty. Kanavakortin salausavain vaihtuu säännöllisin aikavälein. Näin ollen salatuille tallenteille on suoritettava salauksenpurku jotta niitä voi katsella vastaisuudessa, myös sen jälkeen kun salausavain vaihtuu. Kun kytken USB-kaapelin tietokoneen ja boksin välille, Windows ei näytä laitetta ulkoisena kovalevynä. - Yhteyksen muodostaminen pitää vahvistaa boksin kuvaan ilmestyvästä kehotteesta. - Varmista että kytket boksin tietokoneen emolevyllä olevaan USB-porttiin etkä passiiviseen USB-hubiin. - Varmista että tietokoneen USB-portti on tyyppiä Mikäli kyseessä on Mac OS X käyttöjärjestelmä, asenna ajurit jotka löytyvät sivustolta - Mikäli Windows ei onnistu asentamaan automaattisesti ajureita niin kyseessä on ajuriristiriita Windowsin rekisterissä. Näissä ongelmissa tutustu Microsoftin dokumentaatioon tai ota yhteyttä Microsoftin asiakaspalveluun. En saa USB-yhteyttä toimimaan, voinko nyt lainkaan päivittää laitettani? - Laitteen voi päivittää nollamodeemikaapelilla ja siirto-ohjelmistolla joka on ladattavissa osoitteesta - Verkkokauppa.comin huolto päivittää tarvittaessa laitteen ilmaiseksi. Tallennus ei lähde käyntiin. En pääse käsiksi kovalevyvalikkoon enkä laitteen tiedostohallintaan. - Tarkista että USB-yhteys on katkaistu. - Mikäli USB-yhteys ei ole päällä, mutta kovalevyvalikko on silti harmaaksi merkitty päävalikossa, kovalevy tai sen ohjain saattaa olla vaurioitunut. Toimita tällöin laite huoltoon. MP3-toisto pätkii - Tarkista että tiedostojen bitrate ei ole suurempi kuin 192kbps. Mikäli yllä olevat ongelmakuvaukset ja neuvot eivät auta kohtaamassasi ongelmassa, ota yhteyttä sähköpostitse osoitteeseen tuki@procaster.net tai ota yhteys jälleenmyyjän tekniseen tukeen: Yhteystiedot: Tekninen myynti ja tekninen tuki: , tekninenmyynti@verkkokauppa.com Päivitin laitteen mutta nyt laite ei suostu käynnistymään, tai käynnistyessään jää uudelleenkäynnistyskiertoon josta ei pääse kanavankatseluun. - Päivitys on jostain syystä epäonnistunut. Yritä suorittaa päivitys uudelleen nollamodeemikaapelilla jos mahdollista. Siirto-ohjelmisto löytyy osoitteesta Olen kytkenyt boksin Scart-kaapelilla televisioon mutta en voi säätää äänenvoimakkuutta. - Tarkista että et ole kytkenyt televisioon menevää Scart-kaapelia boksin Video-scartiin. Video-scart tarjoaa vain linjatasoisen äänisignaalin jotta siihen tarkoituksenmukaisesti liitetyt videotallentimet saisivat tasaisen äänensyötön tallennuksiin. ProCaster Kaikki oikeudet pidätetään. 38
