1 Matalien vesistöjen sedimenttien hyödyntäminen kiinteistöjen lämmityksessä Tulevaisuuden aluerakentaminen Vantaa Pertti Reinikainen

2 Maaperän lämpövuo

3 Ensimmäinen mittava pilotti

4 Täältä se alkoi

5 Lämpötilat huhtikuussa 2006

6 Kalliokaivosta saatava energia Q = otettava lämpöenergia w H= kaivon syvyys TO= Kaivon seinämän lämpötila Tb= maaperän häiriintymätön lämpötila Lämmönjohtavuus W/mK

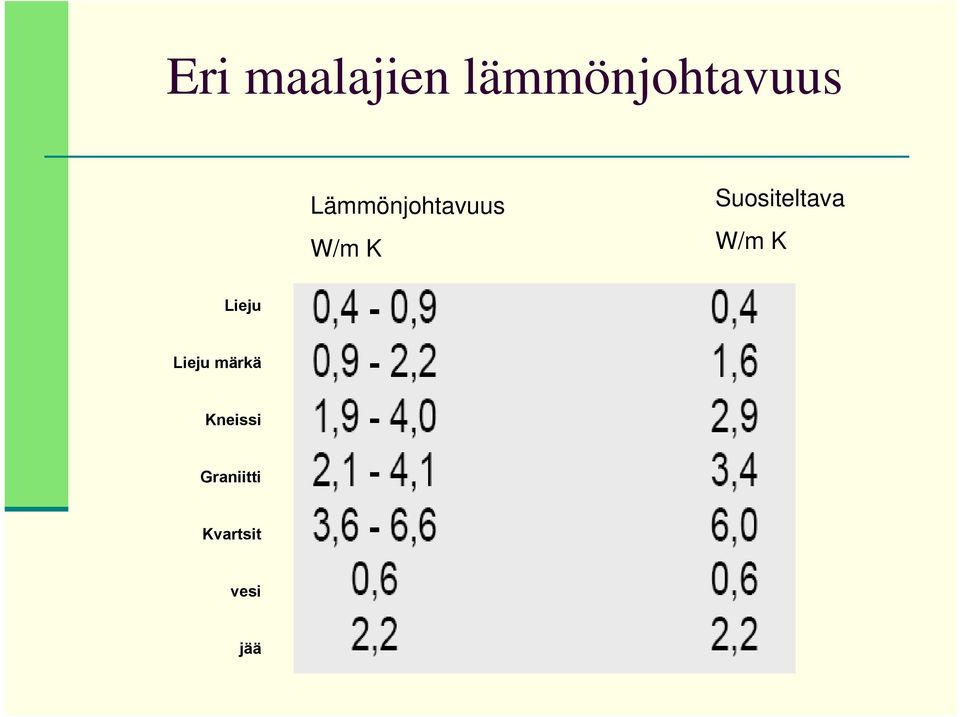

7 Eri maalajien lämmönjohtavuus Lämmönjohtavuus W/m K Suositeltava W/m K Lieju Lieju märkä Kneissi Graniitti Kvartsit vesi jää

8 Esimerkkilaskelma Bergvärme kontinuerligt uttag av bergvärme ca 7 x λ [W/bm] toppeffektuttag ca 25 x λ [W/bm] λ = värmeledningstal i berg, bm=borrhålsmeter Antag: 150 m borrhål, λ = 3,0 W/m,K (granit): kont. värmeeffekt: 7 x 3,0 = 21 W/bm kont. värmeuttag för 150 m borrhål: 21x150 = 3,15 kw toppeffekt vid värmeuttag: 25 x 3 =75 W/bm toppeffekt för 150 m borrhål: 75x 150 = 11,25 kw Bergkyla kontinuerlig kyleffekt: ca 40 W/m (starkt beroende av in/ut-temperatur)

9 Kalliolämpöön perustuva matalaenergiaverkko Vaasan Västervikissä aluerakentamiskohde

10 Kaivot sarjassa noin 4-5 lämpökaivon ketju

11 Putket

12 Vastetestivaunu

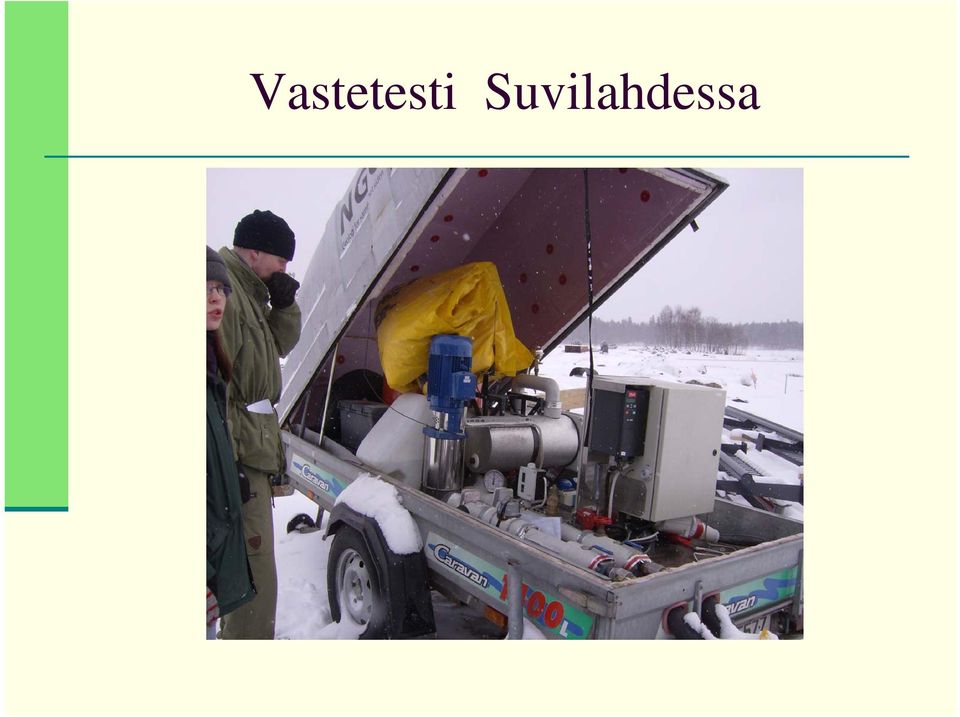

13 Vastetesti Suvilahdessa

14 Vastetesti

15 Vastetesti Ketunkatu

16 Uusi innovatiivinen keräilyputki Innovaattori Mauri Lieskoski

17 Energiaomavarainen alue Vaasan Suvilahden messualue

18 Jakotukki keräilyputkistoille

19 Jakotukki keräilyputkistoille

20 Keräilyputkistoa

21 Vaakaporaus laite

22 Putkea kerällä 300 m

23 Kustannusvertailua INVESTOINTIKUSTANNUS Kaukolämpö Matalaenergia x)talo = asunto= 500 xx)sähkön lisäliittymä 100 A.kaksi 60 kw:n pumppua 2x3x50 A =100 A xxx) sähkön kulutus Lämpöpumpun hyötysuhde on (Verkoston 6 astetta lauhdutinlämpötila 45 astetta (tulistusvaraaja)) 3,6 tehtaan laskennan mukaan => 0,278 x kwh x 0,0742 /kwh = 6379 Lämmönjako on oletettu lattialämmitykseksi (Maxit Oy ja KWH putki) xxxx) Laskennallinen jäähdytyskulu talossa on kwh, joka voidaan tuottaa ilmalämpöpumpulla, (kerroin 3)jolloin sähkökulu on kwh x 0,0742 /kwh =2968 Peruste Hinta Peruste Hinta Liittymismaksu 1,72 m x x) Lämmöntuotto Jäähdytys Vedenjääh.k Lämmönsiirrin Sähkön lisäliittymä 100 A A xx) Investoinnit yhteensä ( ) KTM:n investointituki 15% (20%) Kustannus investointituen jälkeen Ero KÄYTTÖKUSTANNUS Perusmaksu 120x2, Käyttömaksu 3,1x (1732+½x )x2, Vedenjäähdytyskone xxxx) Sähkön kulutus xxx) Käyttökustannus Ero

24 Lämmitysmuotojen hinnan kehitys 2000, ,00 Hankinta-, asennus- ja liittymiskustannukset: öljylämmitys n , sähkölämmitys n. 8000, matalaenergiaverkko n ja kaukolämpö n Lähde: Öljyalan Palvelukeskus Lähteet: VaasaEMG, Energiamarkkinavirasto, Suomen Kaukolämpöyhdistys, Mateve Oy ja Öljyalan Palvelukeskus 1600, , , ,00 800,00 600,00 400,00 200,00 tam m i.98 huhti.98 heinä.98 lok a.98 tam m i.99 huhti.99 heinä.99 lok a.99 tam m i.00 huhti.00 heinä.00 lok a.00 tam m i.01 huhti.01 heinä.01 lok a.01 tam m i.02 huhti.02 heinä.02 lok a.02 tam m i.03 huhti.03 heinä.03 lok a.03 tam m i.04 huhti.04 heinä.04 lok a.04 tam m i.05 huhti.05 heinä.05 lok a.05 tam m i.06 huhti.06 heinä.06 lok a.06 tam m i.07 huhti.07 heinä.07 lok a.07 tam m i.08 huhti.08 Sähköenergian kokonaishinta (18000 kwh/v) (Energiamarkkinaviraston siirto- ja listahinta) Sähköenergian kokonaishinta (18000 kwh/v) (Energiamarkkinaviraston siirtohinta + VaasaEMG:n tarjoushinta) Kevyt polttoöljy (18000 kwh/v 85% hyötysuhteella) Kaukolämpö (18000 kwh/v) Matalaenergiaverkko Vaasan asuntomessualueella (120 m2 ~18000 kwh/v kuluttavan sähkölämmitteisen omakotitalon pinta-ala)

25 Pohjanmaan energiaomavaraisuus Sähkönkulutus Lämmön tarve Kulutus yhteensä Raaka-ainepot. Omavaraisuuspot. GWh/a GWh/a GWh/a GWh/a % Isokyrö Kaskinen Korsnäs Kristiinankaupunki Kruunupyy Laihia Luoto Maalahti Maksamaa Mustasaari Närpiö Oravainen Pedersören kunta Pietarsaari Uusikaarlepyy Vaasa Vähäkyrö Vöyri Puuttuu, aurinko, tuuli, puuaines, maalämpö

26 Vaasan Ekolämpö Oy:n konsepti Omistajat: Vaasan kaupunki, Vaasan Sähkö Oy, KWH-Pipe Oy Kiinteä liittymismaksu Kerrosalanmukainen laskutus 2,5 /neliömetri/vuosi Lämmitä siten kuin haluat

27 Muut Suvilahden energiaratkaisut Kaatopaikkakaasu Vetykenno Mikroturbiini Kaukolämpö Eri energiamuotojen integraatio myös matalaenergiaverkon kanssa

28 Lämmönkeräily matto pystyyn tai vaakasuoraan maahan katualeen alle
