Käyttöohje Jääkaappi-pakastinyhdistelmä

Transkriptio

1 Käyttöohje Jääkaappi-pakastinyhdistelmä CN(es)... 6

2 Laitteen yleiskuva Sisällys 1 Laitteen yleiskuva Laitteen käyttökohde Vaatimustenmukaisuus Laitteen ja varustuksen yleiskatsaus Asennusmitat Energian säästö HomeDialog Yleiset turvaohjeet Käyttö- ja näyttöelementit Käyttö- ja valvontaelementit Lämpötilannäyttö Käyttöönotto Oven kätisyyden vaihto Keittiökalusteisiin integroiminen Laitteen kuljettaminen Laitteen sijaintipaikka Pakkauksen hävittäminen Laitteen liitäntä Laitteen päällekytkentä Käyttö Lämpötilanäytön valoisuus Lapsilukko Ovihälytin Lämpötilahälytys Jääkaappi Pakastin Huolto Sulattaminen NoFrost-järjestelmällä Laitteen puhdistus IceMakerin puhdistus Sisävalon hehkulampun vaihto Asiakaspalvelu Viat Käytöstä poistaminen Laitteen päältäkytkentä Käytöstä poistaminen Laitteen hävittäminen Ilmastoluokasta riippuen laitteen käyttöympäristön lämpötila on rajoitettu. Laitetta koskeva ilmastoluokka on nähtävissä tyyppikilvestä. u Noudata annettuja ympäristön lämpötila-arvoja, muuten jäähdytysteho alenee. Ilmastoluokka SN 10 C - 32 C N 16 C - 32 C ST 16 C - 38 C T 16 C - 43 C ympäristön lämpötiloille 1.2 Vaatimustenmukaisuus Kylmäaineen kiertojärjestelmän tiiviys on tarkastettu. Laite vastaa yleisesti hyväksyttyjä turvamääräyksiä sekä EU-direktiivejä 2006/95/EY ja 2004/108/EY. 1.3 Laitteen ja varustuksen yleiskatsaus Valmistaja kehittää jatkuvasti kaikkien laitetyyppien ja -mallien rakennetta. Tästä syystä oikeudet malli- ja varustuskohtaisiin sekä teknisiin muutoksiin pidätetaan. Perehdy huolella tämän ohjeen sisältöön, niistä saa kaiken tarpeellisen tiedon laitteen eduista ja toiminnoista. Käyttöohje kattaa useamman laitemallin, joten päällekkäisyydet ovat mahdollisia. Kohdat, jotka koskevat vain tiettyjä malleja, on merkitty tähdellä (*). Toimintaohjeet on merkitty, tulokset niistä on merkitty. 1 Laitteen yleiskuva 1.1 Laitteen käyttökohde Laite soveltuu ainoastaan elintarvikkeiden jäähdyttämiseen. Siinä tapauksessa, että elintarvikkeita jäähdytetään ammattimaisesti, on noudatettava tätä koskevia lain määräyksiä. Laite ei sovellu lääkkeiden, veriplasman, laboratoriovalmisteiden tai muiden aineiden ja tuotteiden säilyttämiseen ja jäähdyttämiseen niin kuin on määritelty lääkinnällisistä tuotteista annetussa direktiivissä 2007/47/EY. Laitteen väärinkäyttö voi johtaa varastoidun tavaran vahingoittumiseen tai sen pilaantumiseen. Lisäksi laite ei sovellu käyttöön räjähdysalttiissa tiloissa. Fig. 1 (1) Kuljetuskahvat takana (13) Kylmin alue (2) Käyttö- ja valvontaelementit (14) Vihanneslaatikko (3) Voi- ja juustolokero, munalokero (15) Tyyppikilpi (4) Sisävalaistus (16) IceMaker* (5) Tuuletin (17) Pakastustarjotin (6) Pullonpidin, siirrettävä (18) Kylmäakku (7) Ovihylly, siirrettävä (19) VarioSpace (8) Säilytyshylly, siirrettävä (20) Info-järjestelmä (9) Säilytyshylly, jaettava (21) Jäärasia* (10) Pullojensäilytys (22) Pakastinvetolaatikko (11) Vesitankki* (23) Tukijalat, kuljetuskädensijat edessä, kuljetusrullat takana 2

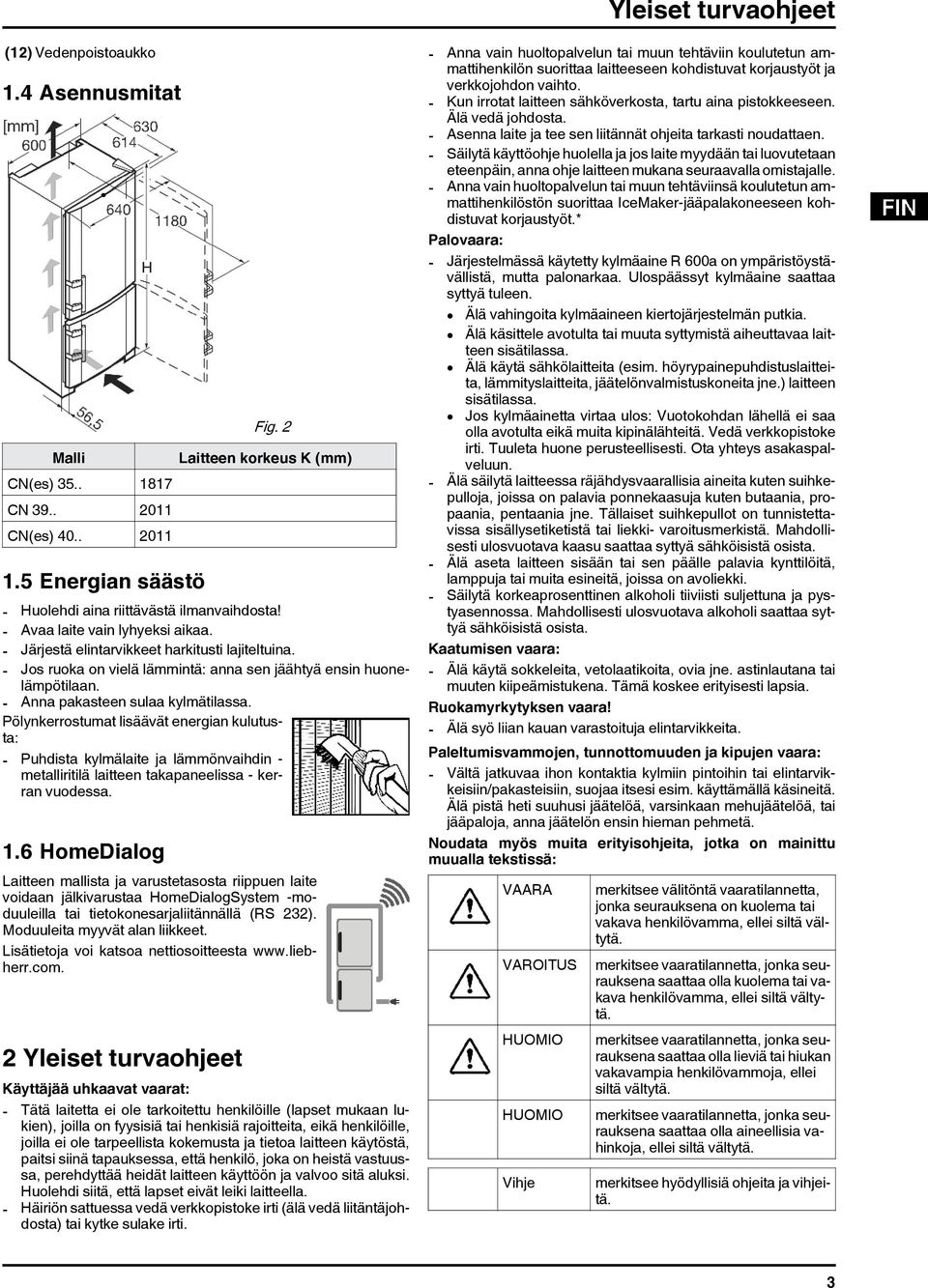

3 Yleiset turvaohjeet (12) Vedenpoistoaukko 1.4 Asennusmitat Malli CN(es) CN CN(es) Energian säästö Fig. 2 Laitteen korkeus K (mm) - Huolehdi aina riittävästä ilmanvaihdosta! - Avaa laite vain lyhyeksi aikaa. - Järjestä elintarvikkeet harkitusti lajiteltuina. - Jos ruoka on vielä lämmintä: anna sen jäähtyä ensin huonelämpötilaan. - Anna pakasteen sulaa kylmätilassa. Pölynkerrostumat lisäävät energian kulutusta: - Puhdista kylmälaite ja lämmönvaihdin - metalliritilä laitteen takapaneelissa - kerran vuodessa. 1.6 HomeDialog Laitteen mallista ja varustetasosta riippuen laite voidaan jälkivarustaa HomeDialogSystem -moduuleilla tai tietokonesarjaliitännällä (RS 232). Moduuleita myyvät alan liikkeet. Lisätietoja voi katsoa nettiosoitteesta - Anna vain huoltopalvelun tai muun tehtäviin koulutetun ammattihenkilön suorittaa laitteeseen kohdistuvat korjaustyöt ja verkkojohdon vaihto. - Kun irrotat laitteen sähköverkosta, tartu aina pistokkeeseen. Älä vedä johdosta. - Asenna laite ja tee sen liitännät ohjeita tarkasti noudattaen. - Säilytä käyttöohje huolella ja jos laite myydään tai luovutetaan eteenpäin, anna ohje laitteen mukana seuraavalla omistajalle. - Anna vain huoltopalvelun tai muun tehtäviinsä koulutetun ammattihenkilöstön suorittaa IceMaker-jääpalakoneeseen kohdistuvat korjaustyöt.* Palovaara: - Järjestelmässä käytetty kylmäaine R 600a on ympäristöystävällistä, mutta palonarkaa. Ulospäässyt kylmäaine saattaa syttyä tuleen. Älä vahingoita kylmäaineen kiertojärjestelmän putkia. Älä käsittele avotulta tai muuta syttymistä aiheuttavaa laitteen sisätilassa. Älä käytä sähkölaitteita (esim. höyrypainepuhdistuslaitteita, lämmityslaitteita, jäätelönvalmistuskoneita jne.) laitteen sisätilassa. Jos kylmäainetta virtaa ulos: Vuotokohdan lähellä ei saa olla avotulta eikä muita kipinälähteitä. Vedä verkkopistoke irti. Tuuleta huone perusteellisesti. Ota yhteys asakaspalveluun. - Älä säilytä laitteessa räjähdysvaarallisia aineita kuten suihkepulloja, joissa on palavia ponnekaasuja kuten butaania, propaania, pentaania jne. Tällaiset suihkepullot on tunnistettavissa sisällysetiketistä tai liekki- varoitusmerkistä. Mahdollisesti ulosvuotava kaasu saattaa syttyä sähköisistä osista. - Älä aseta laitteen sisään tai sen päälle palavia kynttilöitä, lamppuja tai muita esineitä, joissa on avoliekki. - Säilytä korkeaprosenttinen alkoholi tiiviisti suljettuna ja pystyasennossa. Mahdollisesti ulosvuotava alkoholi saattaa syttyä sähköisistä osista. Kaatumisen vaara: - Älä käytä sokkeleita, vetolaatikoita, ovia jne. astinlautana tai muuten kiipeämistukena. Tämä koskee erityisesti lapsia. Ruokamyrkytyksen vaara! - Älä syö liian kauan varastoituja elintarvikkeita. Paleltumisvammojen, tunnottomuuden ja kipujen vaara: - Vältä jatkuvaa ihon kontaktia kylmiin pintoihin tai elintarvikkeisiin/pakasteisiin, suojaa itsesi esim. käyttämällä käsineitä. Älä pistä heti suuhusi jäätelöä, varsinkaan mehujäätelöä, tai jääpaloja, anna jäätelön ensin hieman pehmetä. Noudata myös muita erityisohjeita, jotka on mainittu muualla tekstissä: VAARA merkitsee välitöntä vaaratilannetta, jonka seurauksena on kuolema tai vakava henkilövamma, ellei siltä vältytä. merkitsee vaaratilannetta, jonka seurauksena saattaa olla kuolema tai vakava henkilövamma, ellei siltä vältytä. 2 Yleiset turvaohjeet Käyttäjää uhkaavat vaarat: - Tätä laitetta ei ole tarkoitettu henkilöille (lapset mukaan lukien), joilla on fyysisiä tai henkisiä rajoitteita, eikä henkilöille, joilla ei ole tarpeellista kokemusta ja tietoa laitteen käytöstä, paitsi siinä tapauksessa, että henkilö, joka on heistä vastuussa, perehdyttää heidät laitteen käyttöön ja valvoo sitä aluksi. Huolehdi siitä, että lapset eivät leiki laitteella. - Häiriön sattuessa vedä verkkopistoke irti (älä vedä liitäntäjohdosta) tai kytke sulake irti. merkitsee vaaratilannetta, jonka seurauksena saattaa olla lieviä tai hiukan vakavampia henkilövammoja, ellei siltä vältytä. merkitsee vaaratilannetta, jonka seurauksena saattaa olla aineellisia vahinkoja, ellei siltä vältytä. merkitsee hyödyllisiä ohjeita ja vihjeitä. 3

4 Käyttö- ja näyttöelementit 3 Käyttö- ja näyttöelementit 3.1 Käyttö- ja valvontaelementit 4 Käyttöönotto 4.1 Oven kätisyyden vaihto Tarvittaessa voit vaihtaa oven avaamissuuntaa: Hanki käsille seuraavat työkalut: q Torx 25 q Torx 15 q ruuvimeisseli q mahdollisesti akkuruuvinväännin q mahdollisesti tarvitaan toinen henkilö avustamaan asentamisesssa Kuoressa olevan liitäntäjohdon irrottaminen Fig. 3 (1) Painike On/Off kylmätila (12) Lämpötilannäyttö kylmätila (2) Symboli hälytys (13) Asetuspainike Down kylmätila (3) Painike SuperCool (14) Symboli tuuletin (4) Painike SuperFrost (15) Asetuspainike Up kylmätila (5) Symboli SuperFrost (16) Symboli lapsilukko (6) Painike On/Off pakastinosa (17) Symboli virrankatkos (7) Painike Tuuletin (18) Symboli valikko (8) Painike Hälytys (19) Symboli HomeDialog (9) Asetuspainike Down pakastinosa (20) Symboli SuperCool (10) Lämpötilannäyttö pakastinosa (21) Symboli vesitankki* (11) Asetuspainike Up pakastinosa (22) Symboli IceMaker* 3.2 Lämpötilannäyttö Vakiokäytössä näytetään: - pienin pakastuslämpötila - keskimääräinen jääkaapin lämpötila Pakastimen lämpötilannäyttö vilkkuu: - lämpötilan asetusarvoa muutetaan - lämpötila ei ole päällekytkemisen jälkeen vielä tarpeeksi kylmä - lämpötila on kohonnut usean asteen verran Näytössä on vilkkuvat viivat: Seuraavat näytöt viittaavat häiriöön. Mahdolliset syyt ja niiden korjaustoimenpiteet (katso Viat). - F0 - F9 - FE* - Sähkökatkoksen tunniste palaa. Fig. 4 u Avaa ylempi ovi. u Poista kahvanpuoleinen kansi Fig. 4 (1): oikeanpuoleinen lukitus irrotetaan uraruuvitaltalla ja kansi työnnetään ulospäin. u Poista sarananpuoleinen kansi Fig. 4 (2): vasemmanpuoleinen lukitus irrotetaan uraruuvitaltalla ja kansi työnnetään ulospäin. u Etummainen suojus Fig. 4 (3) irrotetaan uraruuvitaltan avulla. u Poista kontakti ja irrota pistoliitäntä Fig. 4 (5). u Irrota harmaa johdin Fig. 4 (6) ohjauksestaan Ylemmän oven poistaminen u Elintarvikkeet on poistettava ovihyllyköistä ennen oven poistamista, jotta ne eivät putoa ulos. Fig. 5 u Kansi Fig. 5 (10) vedetään eteen ja ylös ja poistetaan. u Kansi Fig. 5 (13) nostetaan pois. Loukkaantumisvaara oven irrotessa! u Pidä ovesta tukevasti kiinni. u Aseta ovi varovasti sivuun. u Ruuvit Fig. 5 (11) kierretään kokonaan irti. 4

5 Käyttöönotto u Koko ovi laakerinkannattimineen Fig. 5 (12) ja johto otetaan pois nostaen ylös. Oven irrottamiseksi kangetaan tarvittaessa varovasti uraruuvitaltalla laakerinkannattimen alta. u Ovi asetetaan sivuun Alemman oven poistaminen u Sulje alempi ovi. u Vedä keskimmäinen laakeritappi Fig. 6 (21) pois keskimmäisestä laakerinkannattimesta Fig. 6 (22) ja alemmasta ovesta. u Vedä muovipäällys Fig. 6 (20) irti. Loukkaantumisvaara oven irrotessa! u Pidä ovesta tukevasti kiinni. u Aseta ovi varovasti sivuun. u Avaa alempi ovi. u Purkaa keskimmäinen laakerinkannatin Fig. 6 (22). u Nosta alempi ovi ylöspäin ja aseta sivuun Keskimmäisten laakerinosien vaihto vastakkaiselle puolelle u Irrota laakeritappi Fig. 7 (32) vetämällä sitä alas ja eteenpäin. Varo tällöin saranaholkkia Fig. 7 (30). u Ruuvaa laakerinkannatin Fig. 7 (33) irti (3 x Torx 25) Fig. 7 (34). u Saranaosa Fig. 7 (36) ruuvataan irti (1 x Torx 25) Fig. 7 (38) ja asetetaan vastakkaisella puolella laakerinkannattimen reikään sekä ruuvataan taas kiinni. u Kahvanpuoleinen kansi Fig. 7 (35) nostetaan varovasti irti ja vaihdetaan toiselle puolelle. u Laakerinkannatin Fig. 7 (33) ruuvataan tarvittaessa akkuruuvinvääntimen avulla kiinni uudelle saranapuolelle. u Laitetta kallistetaan taas hiukan taakse päin ja laakeritappi Fig. 8 (32) asetetaan jälleen paikalleen. Merkinnän tulee osoittaa eteen. u Kansi Fig. 7 (37) asetetaan vastakkaiselle puolelle.* Fig. 8 Loukkaantumisvaara oven kaatuessa eteen! u Varmistuksen (31) tulee sivusuunnassa lukittua laakerinkannattimeen, jotta laakeritappi ja siten ovi tulee varmistettua. u Fig. 6 u Vedä suojuskansi Fig. 6 (23) varovasti irti. u Aseta keskimmäinen laakerinkannatin Fig. 6 (22) 180 käännettynä uudelle saranapuolelle. u Lukitsesuojuskansi Fig. 6 (23) 180 käännettynä uudelle kahvan puolelle Alempien laakerinosien vaihto u Varmistus (31) lukitaan jälleen laakerinkannattimeen. u Aseta sarananholkki Fig. 7 (30) päälle Kahvojen vaihto u Jousipidike Fig. 9 (41) irrotetaan ylemmästä ovesta ja vaihdetaan uudelle saranapuolelle. u Nosta tulpat Fig. 9 (40) oven saranoiden holkeista ja vaihda niiden paikkaa. Fig. 7 u Vedä varmistin Fig. 7 (31) eteenpäin. u Poista kansi Fig. 7 (37).* u Kierräsäädettävä tukijalka Fig. 7 (32) aivan sisään. u Tarvittaessa kallistetaan laite toisen henkilön avustamana hiukan taakse päin, jotta laakeritappi voidaan poistaa. Fig. 9 u Ovenkahvat Fig. 9 (42), tulpat Fig. 9 (43) ja paininlevyt Fig. 9 (44) irrotetaan ja vaihdetaan toiselle puolelle. u Paininlevyjä vastakkaiselle puolelle asennettaessa on katsottava, että ne lukittuvat kunnolla paikalleen. 5

6 Käyttöönotto Alemman oven asentaminen u Aseta ovi ylhäältä käsin alempaan laakeritappiin Fig. 7 (32). u Sulje ovi. u Aseta muovipäällys Fig. 6 (20) jälleen keskimmäisen laakerinkannattimen Fig. 6 (22) päälle. u Aseta keskimmäinen laakeritappi Fig. 6 (21) keskimmäisen laakerinkannattimen Fig. 6 (22) läpi alempaan oveen Liitäntäjohdon vaihtaminen (ylempi ovi) u Tee pistoliitäntä Fig. 4 (5). u Paina johto ohjaukseensa. u Aseta kansi Fig. 4 (3) taas paikalleen. u Käännä kansi Fig. 4 (2) 180, aseta se saranapuolella ulkoapäin kohdalleen ja anna lukittua. u Käännä kansi Fig. 4 (1) 180, aseta se kahvan puolella ulkoapäin kohdalleen ja anna lukittua Ovien asennon säätö suoraksi u Säädä oven asento tarvittaessa alimman laakerinkannattimen Fig. 7 (33) ja keskimmäisen laakerinkannattimen Fig. 6 (22) pitkittäisreijistä laitteen seinän kanssa samansuuntaiseksi. Tätä varten ruuvataan alimman laakerinkannattimen Fig. 7 (33) keskimmäinen ruuvi irti. u Kiristä ruuvit. 4.2 Keittiökalusteisiin integroiminen Fig. 10 u Irrota kansi Fig. 10 (50) irti ovesta ruuvitaltan avulla. u Vedä pistoliitäntä Fig. 10 (51) irti. u Käännä ylemmän oven laakerinkannatin Fig. 10 (12) ulospäin siten, että se tulee ovenreunan suuntaiseksi. Fig. 11 Johdot saattavat kiertyä ja siten vahingoittua! u Käytä sapluunaa. u Irrota mukana toimitettu sapluuna Fig. 11 (52) laakerinkannattimesta ja varmista sillä laakerinkannatin Fig. 11 (12) ja holkki kiertymistä vastaan. u Työnnä laakerinkannatin Fig. 10 (12) ruuvitaltan avulla alhaalta käsin ulos ja poista se ja johto kokonaan ovesta. u Irrota tulppa Fig. 10 (53) ruuvitaltan avulla alhaalta käsin ja vaihda toiselle puolelle. u Pujota laakerinkannattimen johto Fig. 10 (12) vastakkaiselle puolelle ja aseta laakerinkannatin paikalleen. u Ota sapluuna Fig. 10 (52) pois ja kiinnitä laakerinkannattimeen. u Yhdistä pistoke Fig. 10 (51). u Paina johto ohjaukseensa. u Lukitsekansi Fig. 10 (50) oveen Ylemmän oven asentaminen u Aseta ylempi ovi keskimmäisen laakerinkannattimen varaan Fig. 6 (21), sulje ovi ja aseta ylempi laakerinkannatin Fig. 5 (12) paikalleen siten, että se lukittuu laitteen yläosaan. u Ruuvaa laakerinkannatin Fig. 5 (12) kiinni. Tarvittaessa merkitse ruuvinreiät pistepuikolla tai käytä akkuruuvinväännintä. u Kansi Fig. 5 (10) ja kansi Fig. 5 (13) lukitaan paikalleen. Fig. 12 (1) yläkaappi (3) keittiökaappi (2) laite (4) seinä Laite voidaan asentaa keittiökalusteisiin integroituna Laitekorkeuden Fig. 12 (2) tasaamiseksi keittiökalusteiden korkeuteen voidaan laitteen päälle asentaa sopivankorkuinen yläkaappi Fig. 12 (1). Vakiomittaisiin keittiönkaappeihin (syvyys kork. 580 mm) yhdistettynä laite voidaan sijoittaa välittömästi keittiökaapin Fig. 12 (3) viereen. Laitteen oven mitat ylittävät sivuilta 34 mm ja sen keskeltä 50 mm keittiokalusteen mitat. Siten se on helppo avata ja sulkea. Ilmanvaihdon kannalta tärkeää: - Yläkaapin takaseinän takana on oltava vähintään50 mm syvyinen ilmakuilu, jonka leveys on sama kuin yläkaapin leveys. - Katonrajassa on oltava vähintään 300 cm 2 ilmanvaihtoaukko. - Mitä suurempi ilmanvaihtoaukko, sitä parempi on laitteen energiansäästö. Jos laite sijoitetaan oven saranapuoli suoraan seinään Fig. 12 (4) päin, on laitteen ja seinän väliin jätettävä vähintään 36 mm vapaa tila. Tämä vastaa kädensijan syvyyttä oven ollessa auki. 4.3 Laitteen kuljettaminen Loukkaantumis- ja vaurioitumisvaara johtuen väärästä kuljetuksesta! u Kuljeta laite pakkauksessaan. u Kuljeta laite pystyasennossa. u Älä kuljeta laitetta yksin. 6

7 Käyttöönotto 4.4 Laitteen sijaintipaikka Mikäli laitteessa on vaurioita, ota heti - ennen verkkoon liittämistä - yhteys laitteen toimittajaan. Laitteen sijaintipaikassa lattian on oltava tasainen ja vaakasuora. Laitetta ei saa sijoittaa auringonpaisteelle alttiiksi, lieden, lämmityslaitteen tai muun vastaavan viereen. Sijoita laite aina seinää vasten. Pystytysvaiheessa on oltava toinen henkilö apuna. Huonetilassa, johon laite sijoitetaan, on standardin EN 378 mukaan oltava 1 m 3 kuutiotilavuus 8 g R600a -kylmäainetta kohti. Jos tila on liian pieni, saattaa kylmäaineen kiertojärjestelmään tulevan vuodon johdosta syntyä herkästi syttyvä kaasun ja ilman seos. Laitteen sisätilassa olevasta tyyppikilvestä löydät tiedot kylmäaineen määrästä. Kosteudesta johtuva palovaara! Jos jännitteelliset osat tai verkkojohto kostuvat, siitä voi seurata oikosulku. u Laite on tarkoitettu käytettäväksi sisätiloissa. Sitä ei saa käyttää ulkotiloissa tai paikassa, jossa se on alttiina kosteudelle tai roiskevedelle. Kylmäaineesta johtuva palovaara! Järjestelmässä käytetty kylmäaine R 600a on ympäristöystävällistä, mutta palonarkaa. Ulospäässyt kylmäaine saattaa syttyä tuleen. u Varo, etteivät kylmäaineputket pääse vaurioitumaan. Palo- ja vaurioitumisvaara! u Lämpöä luovuttavia laitteita, kuten mikroaaltouunia, leivänpaahdinta, jne. ei saa asettaa laitteen päälle! u Ota liitäntäjohto laitteen takaosasta. Poista johdonpidin, muuten syntyy värinästä johtuvia ääniä! u Vedä suojakelmut irti laitteen ulkopinnalta. Jaloteräsovet on käsitelty korkealaatuisella pinnoitteella eikä niitä saa käsitellä mukana toimitetulla hoitoaineella. Pinnoite kärsisi siitä. u Pinnoitetut ovipinnat pyyhitään ainoastaan pehmeällä, puhtaalla rievulla. u Vain jaloteräksisiin sivuseiniin levitetään tasaisesti hiomissuunnassa jaloteräspintojen hoitoainetta. Siten puhdistus käy myöhemmin helpommin. u Maalatut sivuseinät pyyhitään ainoastaan pehmeällä, puhtaalla rievulla. u Poista kaikki kuljetusvarmistukset. u Hävitä pakkausmateriaalit (katso 4.5). Kondenssivedestä johtuva vaurioitumisvaara! u Älä sijoita laitetta välittömästi toisen jääkaapin/pakastimen viereen. u Säädä laitteen tukijalkoja (A) toimitukseen kuuluvalla kiintoavaimella ja suuntaa laite vesivaakaa apuna käyttäen pystysuoraan. u Sen jälkeen oven tuenta: Kierrä tukijalkaa ulospäin laakerista (B), kunnes se koskettaa lattiaa, kierrä sitten vielä 90 verran lisää. Jos laite sijoitetaan erittäin kosteaan tilaan, saattaa sen ulkopinnalle muodostua kondenssivettä. u Tilan riittävästä ilmanvaihdosta on huolehdittava. 4.5 Pakkauksen hävittäminen Tukehtumisvaara johtuen pakkausmateriaaleista ja kelmuista! u Pakkausmateriaali ei kuulu lasten leikkeihin. Pakkaus on valmistettu kierrätyskelpoisista materiaaleista: - aaltopahvi/pahvi - polystryroli-vaahtomuovi - kelmut ja pussit polyetyleeniä - vannenauhat polypropyleeniä u Pakkausmateriaali on vietävä kunnalliseen jätepisteeseen. 4.6 Laitteen liitäntä Elektroniikkapiirien vaurioitumisvaara! u Liitännässä ei saa käyttää vaihtosuuntaajaa (muuntaa tasavirran vaihtovirraksi) eikä energiansäästöpistoketta. Palo- ja ylikuumenemisvaara! u Älä käytä jatkojohtoja tai jakorimoja. Virran (vaihtovirta) ja jännitteen tulee olla sijoituspaikalla yhdenmukaisia tyyppikilven tietojen kanssa (katso Laitteen yleiskuva). Kytke laite verkkoon vain asianmukaisesti asennetun suojamaadoitetun pistorasian kautta. Virtapiirissä täytyy olla vähintään 10 A sulake. Pistorasiaan on päästävä helposti käsiksi, jotta laitteesta voidaan hätätilanteessa nopeasti katkaista virta. u Tarkista sähköliitäntä. u Puhdista laite (katso 6.2). u Työnnä pistoke rasiaan. 4.7 Laitteen päällekytkentä u Koko laiteyhdistelmä kytkeytyy päälle, kun pakastinosaan kytketään virta. Laitteen on oltava päälle n. 2 tuntia ennen kuin ensimmäiset pakasteet laitetaan sisään. Laite pakasteet sisään vasta sitten, kun lämpötilanäyttö on -18 C. 7

8 Käyttö Pakastimen päällekytkentä u Paina pakastimen painiketta ON/OFF Fig. 3 (6). w Jääkaapin lämpötilanäyttö ilmoittaa asetetun lämpötilan. w Pakastimen lämpötilanäyttö ja Alarm-painikkeen valot vilkkuvat, kunnes pakastin on tarpeeksi kylmä.jos lämpötila on yli 0 C, näytössä on vilkkuva katkoviiva, muutoin vilkkuva ajankohtaisen lämpötilan näyttö Jääkaapin päällekytkentä u Avaa lapsilukko painamalla pakastinosan painiketta On/Off Fig. 3 (4) lyhyesti. w Lapsilukon merkkivalo Fig. 3 (16) sammuu. Näytössä vilkkuu c. u Asetustilan deaktivointi: Paina pakastinosan painiketta On/ Off Fig. 3 (6). -taiu Odota 5 minuuttia. w Lämpötilannäytössä näkyy taas lämpötila-arvo. u Paina jääkaapin ON-/OFF-painiketta Fig. 3 (1). w Sisävalo palaa, kun ovi on avattu. w Lämpötilanäytön valo palaa. Jääkaappi on nyt kytketty päälle. 5 Käyttö 5.1 Lämpötilanäytön valoisuus Lämpötilanäytön valoisuuden voi sovittaa huonetilan valaistuksen mukaan Valoisuuden asetus Valoisuusaste voidaan valita väliltä h0 (ei valaistusta) ja h5 (maksimivalaistusteho). u Asetustilan aktivointi: Paina SuperFrost-painiketta Fig. 3 (4) n. 5 sek. ajan. w Näyttöön ilmestyy c. w Valikon Fig. 3 (18) merkki palaa. u Valitse pakastimen asetusnäppäimellä Up Fig. 3 (11) tai pakastimen asetusnäppäimellä Down Fig. 3 (9)h. u Vahvista: Painanäppäintä SuperFrost Fig. 3 (4) lyhyesti. u Näyttöön kirkkaampi valaistus: Paina pakastimen asetusnäppäintä Up Fig. 3 (11). u Näyttöön himmeämpi valaistus: Paina pakastimen asetusnäppäintä Down Fig. 3 (9). u Vahvista: Painanäppäintä SuperFrost Fig. 3 (4) lyhyesti. w Valoisuus on nyt asetettu uuteen arvoon. u Asetustilan deaktivointi: Paina pakastimen painiketta On/Off Fig. 3 (6). -taiu Odota 5 minuuttia. w Lämpötilannäytössä näkyy taas lämpötila-arvo. 5.3 Ovihälytin Jääkaappi/pakastin Jos ovi jätetään auki kauemmaksi aikaa kuin 60 s., kuuluu varoitussummerin ääni. Varoitussummeri mykistyy automaattisesti, kun ovi suljetaan Ovihälytyksen mykistäminen Varoitussummeri voidaan mykistää, kun ovi on avattu. Mykistystoiminto on päällä niin kauan kuin ovi on auki. u Paina hälytysnäppäintä Fig. 3 (8). w Ovihälytys mykistyy. 5.4 Lämpötilahälytys Jos pakastuslämpötila ei ole riittävän alhainen, kuuluu varoitussummerin ääni. Samalla lämpötilanäyttö ja Alarm-hälytystunnus Fig. 3 (2) vilkkuvat. Liian korkean lämpötilan syy saattaa olla: - tuoreita elintarvikkeita on pantu säilöön lämpimänä - elintarvikkeita uudelleen järjestettäessä ja ulos otettaessa on sisään päässyt liian paljon lämmintä huoneilmaa - virta on katkennut pitemmäksi aikaa. - laite on epäkunnossa Varoitusääni mykistyy automaattisesti, Alarm-tunnus Fig. 3 (2) sammuu eikä lämpötilanäyttö vilku enää heti kun lämpötila on laskenut tarpeeksi alas. Jos hälytystila on pysyvä (katso Viat). Ellei lämpötila ole riittävän alhainen, elintarvikkeet saattavat pilaantua. u Tarkasta elintarvikkeiden laatu. Älä käytä pilaantuneita elintarvikkeita. 5.2 Lapsilukko Kun lapsilukko on päällä, lapset eivät pääse leikkiessään vahingossa katkaisemaan virtaa laitteesta Lapsilukon aktivointi Lämpötilahälytyksen äänen mykistäminen Varoitussummeri voidaan mykistää. Kun lämpötila on jälleen riittävän alhainen, on hälytystoiminto taas aktiivinen. u Paina hälytysnäppäintä Fig. 3 (8). w Varoitussummeri mykistyy. u Asetustilan aktivointi: Paina SuperFrost-painiketta Fig. 3 (4) n. 5 sek. ajan. w Näyttöön ilmestyy c. w Valikon Fig. 3 (18) merkki palaa. u Avaa lapsilukko painamalla SuperFrost-painiketta Fig. 3 (4) lyhyesti. Kun näyttöön ilmestyy viesti c1: u Aktivoi lapsilukko painamalla SuperFrost-painiketta Fig. 3 (4) lyhyesti. w Lapsilukon merkkivalo Fig. 3 (16) palaa. Näytössä vilkkuu c. Kun näyttöön ilmestyy viesti c0: 5.5 Jääkaappi Luonnollisen ilmavirtauksen seurauksena lämpötila jääkaapin sisällä ei ole sama joka kohdassa. Kylmimmät vyöhykkeet ovat vihanneslaatikkojen yläpuolella ja kaapin takaseinämällä. Lämpimin vyöhyke on ylähyllyn etureunalla sekä kaapin ovessa Elintarvikkeet ja niiden kylmäsäilytys Energiankulutus kohoaa ja jäähdytysteho laskee, jos ilmanvaihto ei ole riittävä. u Pidä tuulettimen ilmaraot aina vapaina. 8

9 Käyttö u Säilytä helposti pilaantuvat elintarvikkeet kuten valmiit ruoat, liha- ja makkaratuotteet kylmimmässä vyöhykkeessä. Yläosaan ja oven lokerikkoon voit laittaa voin, munat ja säilykkeet. (katso Laitteen yleiskuva) u Käytä pakkaamiseen uudelleenkäytettäviä muovi-, metalli-, alumiinirasioita ja lasipurkkeja sekä tuorekelmua. u Käytä jääkaapin alatason etuosaa vain, kun järjestelet elintarvikkeita tai otat niitä kaapista pois.älä jätä tavaroita etureunalle, ne voivat työntyä kasaan tai kaatua, kun suljet oven. u Elintarvikkeita ei pidä sulloa sisään, ilman täytyy voida kiertää vapaasti. u Varmista, että pullot eivät pääse kaatumaan: Käytä pullotukia. w Tuulettimen tunnus Fig. 3 (14) sammuu w Tuuletin on nyt pois päältä Hyllytasojen muuttaminen Hyllytasot on varmistettu ulosvetorajoittimilla tahattoman ulosvetämisen varalta. u Nosta hyllytasoa ja vedä ulos Lämpötilan asettaminen Lämpötilan voi valita väliltä 11 C - 2 C, suositus on 5 C. u Lämpötilan nosto: Paina jääkaapin asetusnäppäintä Up Fig. 3 (15). u Lämpötilan lasku: Paina jääkaapin asetusnäppäintä Down Fig. 3 (13). u Lämpötilan muuttaminen 1 C välein: Paina näppäintä lyhyesti. u Lämpötila muuttuu liukuen: Pidä näppäin alaspainettuna. w Asetuksen aikana arvo vilkkuu näytössä. w N. 5 s kuluttua asetuksen päättämisestä näyttö ilmoittaa asetetun lämpötilan. Lämpötila asettuu hitaasti uuteen arvoon. u Työnnä hyllylevy sisään niin, että sen rajoitinreuna tulee taakse- ja ylöspäin. w Elintarvikkeet eivät silloin jäädy kiinni takaseinään Kaksiosiaisen hyllyn käyttäminen SuperCool SuperCool-toiminnolla voit kytkeä suurimman jäähdytystehon päälle. Näin päästään heti alhaisiin jäähdytyslämpötiloihin. Käytä SuperCool-toimintoa, kun haluat nopeasti kylmäksi suuremman määrän elintarvikkeita. Kun SuperCool on kytketty päälle, tuuletin käy jatkuvasti. Laite käy maksimipakastusteholla, mistä johtuen käyttömoottorista tulevat käyntiäänet voivat olla äänekkäämpiä. SuperCool- toiminto kuluttaa normaalia hiukan enemmän energiaa. Jäähdyttäminen SuperCool-toiminnolla u Paina SuperCool-näppäintä Fig. 3 (3) lyhyesti. w Symboli SuperCool Fig. 3 (20) palaa näytöllä. w Jäähdytyslämpötila laskee kylmimpään arvoon. SuperCool on kytketty päälle. w SuperCool kytkeytyy 6-12 tunnin kuluttua automaattisesti pois päältä. Laite käy energiaa säästävässä normaalikäytössä edelleen. SuperCool-toiminnonennenaikainen poiskytkeminen u Paina näppäintä SuperCool Fig. 3 (3) lyhyesti. w Symboli SuperCool Fig. 3 (20) sammuu näytöltä. w SuperCool on kytketty pois päältä Tuuletin Tuulettimen ansiosta voi nopeasti jäähdyttää suuria määriä tuoreita elintarvikkeita tai saavuttaa suhteellisen tasaisen lämpötilan jakautumisen kaikkiin hyllytasoihin. Kiertoilmajäähdytys on suositeltavaa: - kun huonelämpötila on korkea (n. 30 C lähtien) - korkeassa ilmankosteuspitoisuudessa Energiankulutus on kiertoilmatuuletuksessa hieman korkeampi. Energian säästämiseksi tuuletin kytkeytyy automaattisesti pois päältä, kun ovi on auki. Tuulettimen päällekytkentä u Paina tuulettimen painiketta Fig. 3 (7) lyhyesti. w Tuulettimen tunnus Fig. 3 (14) valo palaa. w Tuuletin on nyt päällä. Se käynnistyy automaattisesti, heti kun kompressori käy. Fig. 13 u Lasihyllyn reunasuojuksen (2) on tultava taaksepäin Ovihyllyjen siirtäminen u Poista säilytyslokero kuvan mukaisesti. Rasiamalliset lokerot voi ottaa irti ja asettaa sellaisenaan pöydälle. Niitä voi käyttää joko erikseen tai yhdessä. Normaalia korkeampia pulloja säilytettäessä ripustetaan vain leveämpi rasioista pullohyllyn yläpuolelle. Asiakaspalvelun kautta voi tilata leveän ja pienen rasian sijasta kolme pientä rasiaa (erikoisvaruste). u Rasioiden siirtäminen: Nosta rasia irti, uuden kiinnityskohdan voi valita vapaasti. u Kannen irrottaminen: Käännä 90 ja irrota kansi lukituksesta Pullonpitimen poistaminen u Tartu pullonpitimeen aina sen muoviosasta. Tuulettimen pois päältä u Paina tuulettimen painiketta Fig. 3 (7) lyhyesti. 9

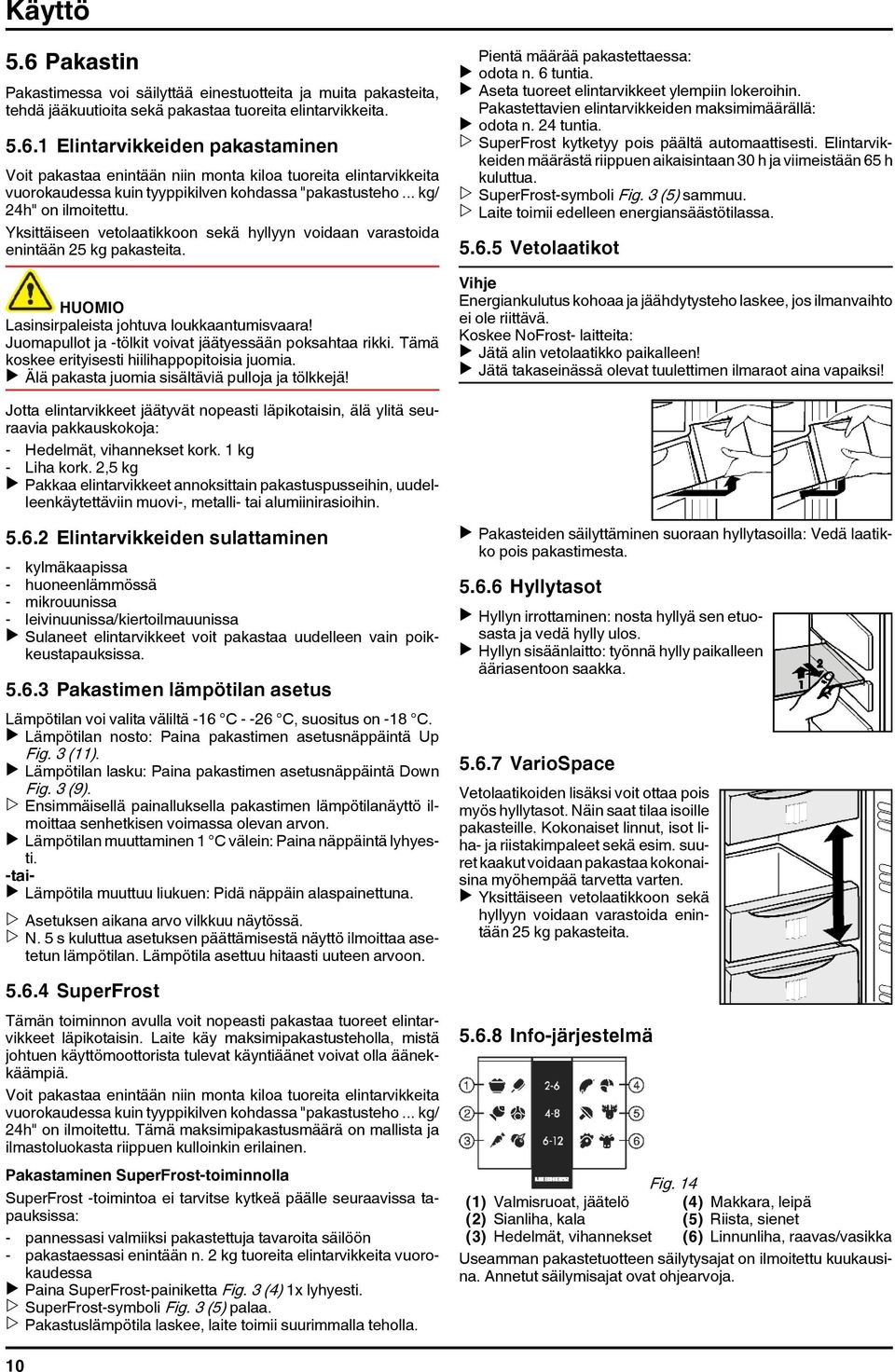

10 Käyttö 5.6 Pakastin Pakastimessa voi säilyttää einestuotteita ja muita pakasteita, tehdä jääkuutioita sekä pakastaa tuoreita elintarvikkeita Elintarvikkeiden pakastaminen Voit pakastaa enintään niin monta kiloa tuoreita elintarvikkeita vuorokaudessa kuin tyyppikilven kohdassa "pakastusteho... kg/ 24h" on ilmoitettu. Yksittäiseen vetolaatikkoon sekä hyllyyn voidaan varastoida enintään 25 kg pakasteita. Lasinsirpaleista johtuva loukkaantumisvaara! Juomapullot ja -tölkit voivat jäätyessään poksahtaa rikki. Tämä koskee erityisesti hiilihappopitoisia juomia. u Älä pakasta juomia sisältäviä pulloja ja tölkkejä! Pientä määrää pakastettaessa: u odota n. 6 tuntia. u Aseta tuoreet elintarvikkeet ylempiin lokeroihin. Pakastettavien elintarvikkeiden maksimimäärällä: u odota n. 24 tuntia. w SuperFrost kytketyy pois päältä automaattisesti. Elintarvikkeiden määrästä riippuen aikaisintaan 30 h ja viimeistään 65 h kuluttua. w SuperFrost-symboli Fig. 3 (5) sammuu. w Laite toimii edelleen energiansäästötilassa Vetolaatikot Energiankulutus kohoaa ja jäähdytysteho laskee, jos ilmanvaihto ei ole riittävä. Koskee NoFrost- laitteita: u Jätä alin vetolaatikko paikalleen! u Jätä takaseinässä olevat tuulettimen ilmaraot aina vapaiksi! Jotta elintarvikkeet jäätyvät nopeasti läpikotaisin, älä ylitä seuraavia pakkauskokoja: - Hedelmät, vihannekset kork. 1 kg - Liha kork. 2,5 kg u Pakkaa elintarvikkeet annoksittain pakastuspusseihin, uudelleenkäytettäviin muovi-, metalli- tai alumiinirasioihin Elintarvikkeiden sulattaminen - kylmäkaapissa - huoneenlämmössä - mikrouunissa - leivinuunissa/kiertoilmauunissa u Sulaneet elintarvikkeet voit pakastaa uudelleen vain poikkeustapauksissa Pakastimen lämpötilan asetus Lämpötilan voi valita väliltä -16 C C, suositus on -18 C. u Lämpötilan nosto: Paina pakastimen asetusnäppäintä Up Fig. 3 (11). u Lämpötilan lasku: Paina pakastimen asetusnäppäintä Down Fig. 3 (9). w Ensimmäisellä painalluksella pakastimen lämpötilanäyttö ilmoittaa senhetkisen voimassa olevan arvon. u Lämpötilan muuttaminen 1 C välein: Paina näppäintä lyhyesti. -taiu Lämpötila muuttuu liukuen: Pidä näppäin alaspainettuna. w Asetuksen aikana arvo vilkkuu näytössä. w N. 5 s kuluttua asetuksen päättämisestä näyttö ilmoittaa asetetun lämpötilan. Lämpötila asettuu hitaasti uuteen arvoon. u Pakasteiden säilyttäminen suoraan hyllytasoilla: Vedä laatikko pois pakastimesta Hyllytasot u Hyllyn irrottaminen: nosta hyllyä sen etuosasta ja vedä hylly ulos. u Hyllyn sisäänlaitto: työnnä hylly paikalleen ääriasentoon saakka VarioSpace Vetolaatikoiden lisäksi voit ottaa pois myös hyllytasot. Näin saat tilaa isoille pakasteille. Kokonaiset linnut, isot liha- ja riistakimpaleet sekä esim. suuret kaakut voidaan pakastaa kokonaisina myöhempää tarvetta varten. u Yksittäiseen vetolaatikkoon sekä hyllyyn voidaan varastoida enintään 25 kg pakasteita SuperFrost Tämän toiminnon avulla voit nopeasti pakastaa tuoreet elintarvikkeet läpikotaisin. Laite käy maksimipakastusteholla, mistä johtuen käyttömoottorista tulevat käyntiäänet voivat olla äänekkäämpiä. Voit pakastaa enintään niin monta kiloa tuoreita elintarvikkeita vuorokaudessa kuin tyyppikilven kohdassa "pakastusteho... kg/ 24h" on ilmoitettu. Tämä maksimipakastusmäärä on mallista ja ilmastoluokasta riippuen kulloinkin erilainen. Pakastaminen SuperFrost-toiminnolla SuperFrost -toimintoa ei tarvitse kytkeä päälle seuraavissa tapauksissa: - pannessasi valmiiksi pakastettuja tavaroita säilöön - pakastaessasi enintään n. 2 kg tuoreita elintarvikkeita vuorokaudessa u Paina SuperFrost-painiketta Fig. 3 (4) 1x lyhyesti. w SuperFrost-symboli Fig. 3 (5) palaa. w Pakastuslämpötila laskee, laite toimii suurimmalla teholla Info-järjestelmä Fig. 14 (1) Valmisruoat, jäätelö (4) Makkara, leipä (2) Sianliha, kala (5) Riista, sienet (3) Hedelmät, vihannekset (6) Linnunliha, raavas/vasikka Useamman pakastetuotteen säilytysajat on ilmoitettu kuukausina. Annetut säilymisajat ovat ohjearvoja. 10

11 Käyttö Pakastustarjotin Pakastustarjottimen päällä voit pakastaa marjat, yrtit, vihannekset ja muut pienemmät pakastettavat ilman että ne jäätyvät yhteen köntiksi. Pakaste säilyy samassa muodossa kuin tuoreena ja myöhempi annostelu on helpompaa. Pakastetarjottimessa voi myös säilyttää kylmäakut tilaa säästäen. Pakastustarjottimen käyttö u Levitä pakastettava tavara pakastustarjottimelle. u Ripusta pakastustarjotin yhteen ylemmistä vetolaatikoista. u Anna pakastua h ajan. u Vedä vesisäiliö pois eteen. u Avaa etummainen kansi ja täytä säiliö vedellä. u Aseta vesisäiliö pidikkeen varaan ja työnnä aivan taakse. u Aseta pakastuspussit tai rasiat vetolaatikkoon säilytettäväksi. u Levittele pakaste sulamaan ennen käyttöä Kylmäakut Kylmäakut estävät lämpötilan nopean kohoamisen virrankatkoksen sattuessa. Kylmäakkujen käyttö u Aseta kylmäakut tilaa säästäen pakastustarjottimeen. u Aseta jäätyneet kylmäakut pakastustilan yläosan etupuoliskolle pakastimien päälle. u Vesisäiliö on työnnettävä aivan pohjaan asti sille tarkoitettuun kannattimeen kiinni! IceMaker päälle* IceMaker* Vesisäiliöllä varustetulla jääpalakoneella voidaan tehdä jääkaappiin kuuluvan vesisäiliön välityksellä jääpaloja tai vesisäiliössä olevaa vettä voidaan käyttää sellaisenaan kylmänä juomana. IceMaker on sijoitettu pakastimen ylimpään laatikkoon. Laatikossa on tekstitys "IceMaker". Katso ensin, että seuraavat kohdat ovat kunnossa: - Laite on vaakasuorassa. - Laite on liitetty sähkövirtaan. - Pakastin on kytketty päälle. - Vesisäiliö on pesty ensin ja on täynnä vettä. Vesisäiliön täyttäminen* Myrkytysvaara! u Veden laadun tulee täyttää sen maan veden laadusta annetut vaatimukset (esim. 98/83/EU), u IceMaker sopii vain jääpalojen valmistamiseen yksityistalouksissa normaalisti käytettävin määrin ja valmistamisessa on käytettävä laadultaan sopivaa vettä. IceMakerin vaurioitumisvaara! Sokeripitoiset nesteet kuten limonadit, hedelmämehut tms. tarttuvat pumppuun kiinni ja johtavat pumpun toiminnon epäkuntoon menemiseen ja siten jääpalakoneen vaurioitumiseen. u Täytä vesisäiliö vain juomavedellä! Älä käytä mitään sokeripitoisia nesteitä kuten limonadia, mehua tms.! IceMakerin vedensyöttö tapahtuu kylmätilassa sijaitsevasta vesisäiliöstä käsin (katso Laitteen yleiskuva). Ennen ensimmäistä käyttöönottoa: u Puhdista vesisäiliö perusteellisesti, jottei siihen jää pölyä tai muuta likaa. Fig. 15 u Vedä laatikko ulos. u Paina ON-/OFF-painiketta Fig. 15 (1), kunnes LED Fig. 15 (2) valo syttyy. u Työnnä laatikko sisään. w IceMakerin merkkivalo Fig. 3 (22) palaa. u IceMaker aloittaa jääpalojen jäädytyksen vasta kun laatikko on suljettu kunnolla. Jääpalojen teko* Jäädytysteho riippuu asetetusta pakastuslämpötilasta. Mitä kylmempi asetus on, sitä nopeammin jääpalat ovat valmiit, ts. sitä enemmän jääpaloja valmistuu tietyn ajan sisällä. Jääpalat tippuvat IceMakeristä laatikkoon. Kun täyttötaso laatikossa on tietyllä korkeudella, jääpalojen teko loppuu. Mikäli tarvitset suuremman määrän jääpaloja kerralla, voit vaihtaa IceMaker-laatikon tilalle sen vieressä olevan vetolaatikon. Kun laatikko on suljettu, IceMaker aloittaa automaattisesti jääpalojen jäädytyksen. Kun IceMaker otetaan uutena käyttöön, ensimmäisellä käynnistyskerralla voi kestää jopa 24 tuntia, ennen kuin se aloittaa jääpalojen teon. IceMaker ausschalten* Kun jääpaloja ei tarvita, IceMaker-jääkoneen voi kytkeä pois päältä pakastimesta riippumatta. Kun IceMaker on pois päältä, sen laatikkoa voi käyttää myös elintarvikkeiden pakastukseen ja säilyttämiseen. u Paina ON-/OFF-painiketta n. 1 s, kunnes LED-valo sammuu. w IceMakerin merkkivalo Fig. 3 (22) sammuu. u Puhdista IceMaker. w Näin varmistat, ettei IceMaker-koneeseen jää vettä tai jäätä. 11

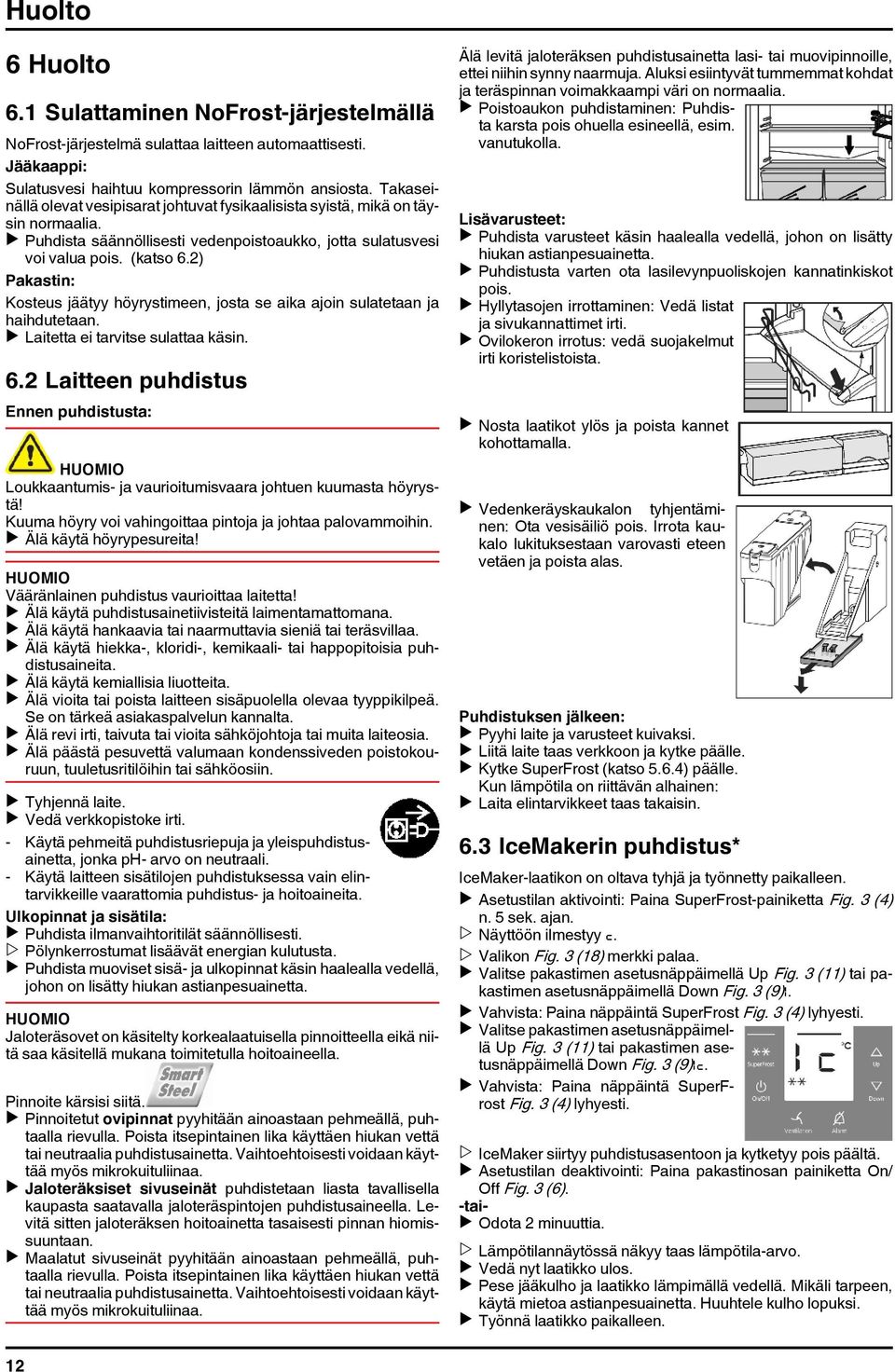

12 Huolto 6 Huolto 6.1 Sulattaminen NoFrost-järjestelmällä NoFrost-järjestelmä sulattaa laitteen automaattisesti. Jääkaappi: Sulatusvesi haihtuu kompressorin lämmön ansiosta. Takaseinällä olevat vesipisarat johtuvat fysikaalisista syistä, mikä on täysin normaalia. u Puhdista säännöllisesti vedenpoistoaukko, jotta sulatusvesi voi valua pois. (katso 6.2) Pakastin: Kosteus jäätyy höyrystimeen, josta se aika ajoin sulatetaan ja haihdutetaan. u Laitetta ei tarvitse sulattaa käsin. 6.2 Laitteen puhdistus Ennen puhdistusta: Loukkaantumis- ja vaurioitumisvaara johtuen kuumasta höyrystä! Kuuma höyry voi vahingoittaa pintoja ja johtaa palovammoihin. u Älä käytä höyrypesureita! Vääränlainen puhdistus vaurioittaa laitetta! u Älä käytä puhdistusainetiivisteitä laimentamattomana. u Älä käytä hankaavia tai naarmuttavia sieniä tai teräsvillaa. u Älä käytä hiekka-, kloridi-, kemikaali- tai happopitoisia puhdistusaineita. u Älä käytä kemiallisia liuotteita. u Älä vioita tai poista laitteen sisäpuolella olevaa tyyppikilpeä. Se on tärkeä asiakaspalvelun kannalta. u Älä revi irti, taivuta tai vioita sähköjohtoja tai muita laiteosia. u Älä päästä pesuvettä valumaan kondenssiveden poistokouruun, tuuletusritilöihin tai sähköosiin. u Tyhjennä laite. u Vedä verkkopistoke irti. - Käytä pehmeitä puhdistusriepuja ja yleispuhdistusainetta, jonka ph- arvo on neutraali. - Käytä laitteen sisätilojen puhdistuksessa vain elintarvikkeille vaarattomia puhdistus- ja hoitoaineita. Ulkopinnat ja sisätila: u Puhdista ilmanvaihtoritilät säännöllisesti. w Pölynkerrostumat lisäävät energian kulutusta. u Puhdista muoviset sisä- ja ulkopinnat käsin haalealla vedellä, johon on lisätty hiukan astianpesuainetta. Jaloteräsovet on käsitelty korkealaatuisella pinnoitteella eikä niitä saa käsitellä mukana toimitetulla hoitoaineella. Pinnoite kärsisi siitä. u Pinnoitetut ovipinnat pyyhitään ainoastaan pehmeällä, puhtaalla rievulla. Poista itsepintainen lika käyttäen hiukan vettä tai neutraalia puhdistusainetta. Vaihtoehtoisesti voidaan käyttää myös mikrokuituliinaa. u Jaloteräksiset sivuseinät puhdistetaan liasta tavallisella kaupasta saatavalla jaloteräspintojen puhdistusaineella. Levitä sitten jaloteräksen hoitoainetta tasaisesti pinnan hiomissuuntaan. u Maalatut sivuseinät pyyhitään ainoastaan pehmeällä, puhtaalla rievulla. Poista itsepintainen lika käyttäen hiukan vettä tai neutraalia puhdistusainetta. Vaihtoehtoisesti voidaan käyttää myös mikrokuituliinaa. Älä levitä jaloteräksen puhdistusainetta lasi- tai muovipinnoille, ettei niihin synny naarmuja. Aluksi esiintyvät tummemmat kohdat ja teräspinnan voimakkaampi väri on normaalia. u Poistoaukon puhdistaminen: Puhdista karsta pois ohuella esineellä, esim. vanutukolla. Lisävarusteet: u Puhdista varusteet käsin haalealla vedellä, johon on lisätty hiukan astianpesuainetta. u Puhdistusta varten ota lasilevynpuoliskojen kannatinkiskot pois. u Hyllytasojen irrottaminen: Vedä listat ja sivukannattimet irti. u Ovilokeron irrotus: vedä suojakelmut irti koristelistoista. u Nosta laatikot ylös ja poista kannet kohottamalla. u Vedenkeräyskaukalon tyhjentäminen: Ota vesisäiliö pois. Irrota kaukalo lukituksestaan varovasti eteen vetäen ja poista alas. Puhdistuksen jälkeen: u Pyyhi laite ja varusteet kuivaksi. u Liitä laite taas verkkoon ja kytke päälle. u Kytke SuperFrost (katso 5.6.4) päälle. Kun lämpötila on riittävän alhainen: u Laita elintarvikkeet taas takaisin. 6.3 IceMakerin puhdistus* IceMaker-laatikon on oltava tyhjä ja työnnetty paikalleen. u Asetustilan aktivointi: Paina SuperFrost-painiketta Fig. 3 (4) n. 5 sek. ajan. w Näyttöön ilmestyy c. w Valikon Fig. 3 (18) merkki palaa. u Valitse pakastimen asetusnäppäimellä Up Fig. 3 (11) tai pakastimen asetusnäppäimellä Down Fig. 3 (9)I. u Vahvista: Paina näppäintä SuperFrost Fig. 3 (4) lyhyesti. u Valitse pakastimen asetusnäppäimellä Up Fig. 3 (11) tai pakastimen asetusnäppäimellä Down Fig. 3 (9)Ic. u Vahvista: Paina näppäintä SuperFrost Fig. 3 (4) lyhyesti. w IceMaker siirtyy puhdistusasentoon ja kytketyy pois päältä. u Asetustilan deaktivointi: Paina pakastinosan painiketta On/ Off Fig. 3 (6). -taiu Odota 2 minuuttia. w Lämpötilannäytössä näkyy taas lämpötila-arvo. u Vedä nyt laatikko ulos. u Pese jääkulho ja laatikko lämpimällä vedellä. Mikäli tarpeen, käytä mietoa astianpesuainetta. Huuhtele kulho lopuksi. u Työnnä laatikko paikalleen. 12

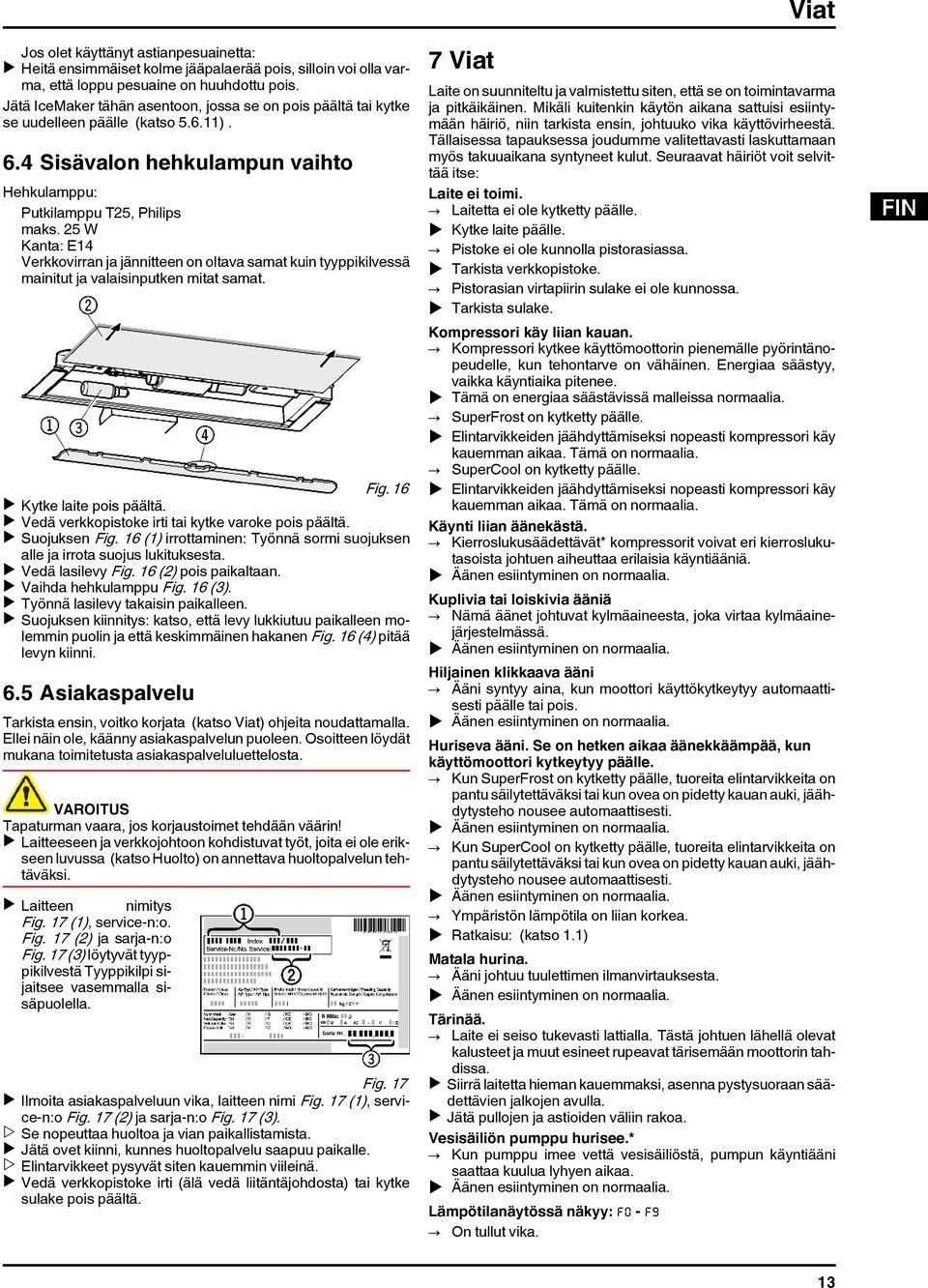

13 Viat Jos olet käyttänyt astianpesuainetta: u Heitä ensimmäiset kolme jääpalaerää pois, silloin voi olla varma, että loppu pesuaine on huuhdottu pois. Jätä IceMaker tähän asentoon, jossa se on pois päältä tai kytke se uudelleen päälle (katso ). 6.4 Sisävalon hehkulampun vaihto Hehkulamppu: Putkilamppu T25, Philips maks. 25 W Kanta: E14 Verkkovirran ja jännitteen on oltava samat kuin tyyppikilvessä mainitut ja valaisinputken mitat samat. Fig. 16 u Kytke laite pois päältä. u Vedä verkkopistoke irti tai kytke varoke pois päältä. u Suojuksen Fig. 16 (1) irrottaminen: Työnnä sormi suojuksen alle ja irrota suojus lukituksesta. u Vedä lasilevy Fig. 16 (2) pois paikaltaan. u Vaihda hehkulamppu Fig. 16 (3). u Työnnä lasilevy takaisin paikalleen. u Suojuksen kiinnitys: katso, että levy lukkiutuu paikalleen molemmin puolin ja että keskimmäinen hakanen Fig. 16 (4) pitää levyn kiinni. 6.5 Asiakaspalvelu Tarkista ensin, voitko korjata (katso Viat) ohjeita noudattamalla. Ellei näin ole, käänny asiakaspalvelun puoleen. Osoitteen löydät mukana toimitetusta asiakaspalveluluettelosta. Tapaturman vaara, jos korjaustoimet tehdään väärin! u Laitteeseen ja verkkojohtoon kohdistuvat työt, joita ei ole erikseen luvussa (katso Huolto) on annettava huoltopalvelun tehtäväksi. u Laitteen nimitys Fig. 17 (1), service-n:o. Fig. 17 (2) ja sarja-n:o Fig. 17 (3) löytyvät tyyppikilvestä Tyyppikilpi sijaitsee vasemmalla sisäpuolella. Fig. 17 u Ilmoita asiakaspalveluun vika, laitteen nimi Fig. 17 (1), service-n:o Fig. 17 (2) ja sarja-n:o Fig. 17 (3). w Se nopeuttaa huoltoa ja vian paikallistamista. u Jätä ovet kiinni, kunnes huoltopalvelu saapuu paikalle. w Elintarvikkeet pysyvät siten kauemmin viileinä. u Vedä verkkopistoke irti (älä vedä liitäntäjohdosta) tai kytke sulake pois päältä. 7 Viat Laite on suunniteltu ja valmistettu siten, että se on toimintavarma ja pitkäikäinen. Mikäli kuitenkin käytön aikana sattuisi esiintymään häiriö, niin tarkista ensin, johtuuko vika käyttövirheestä. Tällaisessa tapauksessa joudumme valitettavasti laskuttamaan myös takuuaikana syntyneet kulut. Seuraavat häiriöt voit selvittää itse: Laite ei toimi. Laitetta ei ole kytketty päälle. u Kytke laite päälle. Pistoke ei ole kunnolla pistorasiassa. u Tarkista verkkopistoke. Pistorasian virtapiirin sulake ei ole kunnossa. u Tarkista sulake. Kompressori käy liian kauan. Kompressori kytkee käyttömoottorin pienemälle pyörintänopeudelle, kun tehontarve on vähäinen. Energiaa säästyy, vaikka käyntiaika pitenee. u Tämä on energiaa säästävissä malleissa normaalia. SuperFrost on kytketty päälle. u Elintarvikkeiden jäähdyttämiseksi nopeasti kompressori käy kauemman aikaa. Tämä on normaalia. SuperCool on kytketty päälle. u Elintarvikkeiden jäähdyttämiseksi nopeasti kompressori käy kauemman aikaa. Tämä on normaalia. Käynti liian äänekästä. Kierroslukusäädettävät* kompressorit voivat eri kierroslukutasoista johtuen aiheuttaa erilaisia käyntiääniä. u Äänen esiintyminen on normaalia. Kuplivia tai loiskivia ääniä Nämä äänet johtuvat kylmäaineesta, joka virtaa kylmäainejärjestelmässä. u Äänen esiintyminen on normaalia. Hiljainen klikkaava ääni Ääni syntyy aina, kun moottori käyttökytkeytyy automaattisesti päälle tai pois. u Äänen esiintyminen on normaalia. Huriseva ääni. Se on hetken aikaa äänekkäämpää, kun käyttömoottori kytkeytyy päälle. Kun SuperFrost on kytketty päälle, tuoreita elintarvikkeita on pantu säilytettäväksi tai kun ovea on pidetty kauan auki, jäähdytysteho nousee automaattisesti. u Äänen esiintyminen on normaalia. Kun SuperCool on kytketty päälle, tuoreita elintarvikkeita on pantu säilytettäväksi tai kun ovea on pidetty kauan auki, jäähdytysteho nousee automaattisesti. u Äänen esiintyminen on normaalia. Ympäristön lämpötila on liian korkea. u Ratkaisu: (katso 1.1) Matala hurina. Ääni johtuu tuulettimen ilmanvirtauksesta. u Äänen esiintyminen on normaalia. Tärinää. Laite ei seiso tukevasti lattialla. Tästä johtuen lähellä olevat kalusteet ja muut esineet rupeavat tärisemään moottorin tahdissa. u Siirrä laitetta hieman kauemmaksi, asenna pystysuoraan säädettävien jalkojen avulla. u Jätä pullojen ja astioiden väliin rakoa. Vesisäiliön pumppu hurisee.* Kun pumppu imee vettä vesisäiliöstä, pumpun käyntiääni saattaa kuulua lyhyen aikaa. u Äänen esiintyminen on normaalia. Lämpötilanäytössä näkyy: F0 - F9 On tullut vika. 13

14 Käytöstä poistaminen u Käänny asiakaspalvelun puoleen (katso Huolto). Lämpötilanäytössä näkyy:fe* On tullut vika. u Käänny asiakaspalvelun puoleen (katso Huolto). Lämpötilanäytössä palaa verkkokatkoksen merkkivalo. Lämpötilanäytössä näkyy lämpimin lämpötila, joka saavutettiin verkkokatkoksen aikana. Pakastimen lämpötila noussut liian korkealle viime tuntien tai päivien kuluessa johtuen verkkokatkoksesta tai virtakatkoksesta. Kun virtakatkos on ohi, laite käy viimeisimmän lämpötila-asetuksen mukaisesti. u Korkeimman lämpötilan näytön nollaus: Paina hälytysnäppäintä Fig. 3 (8). u Tarkasta elintarvikkeiden laatu. Älä käytä pilaantuneita elintarvikkeita. Älä pakasta sulaneita elintarvikkeita uudelleen. Lämpötilanäytössä palaa DEMO Demo-esittelytila on aktivoitu. u Käänny asiakaspalvelun puoleen (katso Huolto). IceMaker ei kytkeydy päälle.* Laitetta ja siten myös IceMaker-konetta ei ole liitetty verkkoon. u Kytke laite verkkoon (katso Käyttöönotto). IceMaker ei tee jääpaloja.* IceMaker ei ole kytketty päälle. u Kytke IceMaker päälle. Jääpalakoneen vetolaatikko ei ole kunnolla suljettuna. u Työnnä vetolaatikko kunnolla kiinni. Vesisäiliötä ei ole työnnetty kunnolla sisään. u Työnnä vesisäiliö sisään. Vesisäiliössä ei ole tarpeeksi vettä. u Täytä vesisäiliö. IceMaker-koneen LED-valo palaa.* Vesisäiliössä ei ole tarpeeksi vettä. u Täytä vesisäiliö. Kun LED-valo vilkkuu ja vesisäiliö on täynnä, on IceMakeriin tullut häiriö. u Käänny asiakaspalvelun puoleen (katso Huolto). Lämpötila ei ole riittävän kylmä. Ovi ei ole kunnolla suljettu. u Sulje ovi. Ilmanvaihto ei ole riittävä. u Katso, että tuuletusaukkojen ritilät eivät ole peitettyinä. Ympäristön lämpötila on liian korkea. u Ratkaisu: (katso 1.1). Ovea on aukaistu liian usein tai liian kauaksi aikaa. u Odota, asettuuko vaadittava lämpötila itsekseen asetettuun arvoonsa. Muussa tapauksessa käänny asiakaspalvelun puoleen (katso Huolto). Liian suuri määrä elintarvikkeita on kerralla pantu säilytettäväksi ilman SuperFrost-toimintoa. Lämpötila on väärin asetettu. u Aseta lämpötila kylmemmäksi ja tarkista vuorokauden kuluttua. Laite on liian lähellä jotakin lämmönlähdettä. u Ratkaisu: (katso Käyttöönotto). Sisävalaistus ei pala. Laitetta ei ole kytketty päälle. u Kytke laite päälle. Ovi on ollut auki yli 15 min. ajan. u Sisävalo kytkeytyy n. 15 min. kuluttua automaattisesti pois päältä, kun ovi on jäänyt auki. Jos sisävalo ei pala, mutta lämpötilanäyttö näkyy, on hehkulamppu rikki. u Vaihda hehkulamppu (katso Huolto). 8 Käytöstä poistaminen 8.1 Laitteen päältäkytkentä u Koko laiteyhdistelmä on pois päältä silloin, kun pakastimesta on katkaistu virta Pakastin pois päältä u Paina pakastimen ON-/OFF-painiketta Fig. 3 (6) n. 2 s. w Lämpötilanäyttöjen valot ovat sammuneet.laite on nyt pois päältä Jääkaappi pois päältä u Paina jääkaapin ON-/OFF-painiketta Fig. 3 (1) n. 2 s w Jääkaapin lämpötilanäytön Fig. 3 (12) valo sammuu. Jääkaappi on nyt pois päältä. 8.2 Käytöstä poistaminen u Tyhjennä laite. u Käännä IceMaker puhdistusasentoon (katso Huolto).* u Vedä verkkopistoke irti. u Puhdista laite (katso 6.2). u Jätä ovi auki, jottei pääse syntymään ummehtunutta hajua. 9 Laitteen hävittäminen Laitteen valmistuksessa on käytetty arvokkaita raaka-aineita, joten laitetta ei saa hävittää normaalin lajittelemattoman talousjätteen mukana. Käytöstä poistetut laitteet tulee hävittää asianmukaisesti paikallisen ympäristötoimiston määräyksiä noudattaen. Käytöstä poistetun laitteen kylmäainejärjestelmää ei pidä vioittaa laitetta poiskuljetettaessa, jottei kylmäaine (tiedot tyyppikilvessä) ja öljy pääse valumaan ulos. u Tee laite käyttökelvottomaksi. u Vedä verkkopistoke irti. u Katkaise liitäntäjohto. 14
