1 Keräävät harjalaitteet Kauhaharjat Avoharjat Puomiharjat Lumiaurat P ö l y n s i d o n n a n e d e l l ä k ä v i j ä Keräävät harjalaitteet Circulus Kauhaharjat Kauhaharjat Puomiharjat Avoharjat Valmistaja: Snowek Oy Itkonniemenkatu 13, Kuopio Finland

2 KERÄÄVÄT HARJALAITTEET Snowek keräävä harjalaite on suunnittelu tehokkaaseen aluepuhdistukseen. Suunnittelun lähtökohtana ovat olleet asiakkailta kerätyt kokemukset ja näkemykset katujen harjauksesta. Lopputuloksena on syntynyt tuote joka tarjoaa pölyämättömän harjauksen, markkinoiden parhaan puhdistustuloksen, sekä urakointiluokan tehokkuuden. Keräävän harjalaitteen mallisto käsittää kolme harjalaitetta jotka on tarkoitettu 4 20 tonnin painoisiin peruskoneisiin. Erinomainen puhdistustulos kerta-ajolla Ajosuuntaan kääntyvät sivuharjat sekä pohjaluukun ja harjatelan muotoilu takaavat markkinoiden parhaan puhdistustuloksen. Kestävä rakenne Keräävän harja on tehty kestämään kovaakin käyttöä. Esimerkiksi kuumasinkitty runko suojaa harjaa ruosteelta ja pääharjan pehmeä käynnistys ja pysäytys vähentävät hydraulimoottoreille kohdistuvaa rasitusta. Käytön helppous Edistyksellinen hydrauliikka mahdollistaa harjan kaikkien toimintojen ohjauksen peruskoneen hytistä käsin sivuharjojen nostoa, laskua ja pysäytystä myöten. Pieni hydrauliikkaöljyn tarve Keräävän harjalaitteen hydrauliikkaöljyn tarve on minimissään ainoastaan 35l/min. Tämä mahdollistaa laitteen tehokkaan käytön lähes jokaisella painoltaan riittävällä peruskoneella. Nopea lamellien vaihto ja helpot huollot Snowek keräävien harjalaitteiden lamellien vaihto on nopeaa, eikä vaadi erikoistyökaluja. Lisäksi kulutuspalat ovat pultattavia ja rasvattavat kohteet ovat helposti saavutettavissa. Vakiovarusteet Oikea sivuharja hydraulisella nostolla, laskulla ja pysäytyksellä Hydrauliikka kahdella letkulla ja ½ liittimillä Vakiosovitteet (Euro, Trima, Kunta 500, VL ja Volvo) Lisävarusteet Vasen sivuharja hydraulisella nostolla, laskulla ja pysäytyksellä Korkeapainepölynsidontajärjestelmä Perinteinen kastelujärjestelmä Pesupistooli ja letkukela (korkeapainepölynsidonnan yhteydessä)

3 Lisää tehokkuutta lisävarusteilla Keräävä harjalaite on räätälöitävissä monipuolisesti käyttötarpeen mukaan. Esimerkiksi korkeapainepölynsidonta vähentää harjauksen aikaista pölyämistä tehokkaasti ja painepesurilla on helppo puhdistaa ahtaita paikkoja. Malli K 150 K 180 K 220 A (cm) B (cm) C (cm) D (cm) E (cm) F (cm) G (cm) Vesisäiliön tilavuus 260 l 290 l 330 l Roskasäiliön tilavuus 170 / 360 l 200 / 420 l 500 / 1050 l Harjakoneen tyhjäpaino 700 kg 850 kg 1300 kg Hydraulituotto, min. 35 l/min 35 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar bar Konesuositus 4-6 ton 6-8 ton 9-20 ton

4 Circulus kauhaharjat Snowek Circulus-harjat ovat täysin uusia, alusta asti pyöriviksi suunniteltuja kauhaharjoja. Circulus-kauhaharjoja valmistetaan kahtena eri leveytenä: kapeamman mallin työleveys on 190cm ja leveämmän 220cm. Leveämmässä harjassa on 900mm korkeat ja kapeammassa 700mm korkeat lamellit. Circulus harjoja pystyy pyörittämään rajattomasti, sillä pyöritys on toteutettu tasaisen pyörinnän takaavalla hydraulitoimisella hammasrataskehällä. Malliston pienemmät harjat soveltuvat käytettäväksi maatalous- ja kiinteistöhuoltotraktoreissa, isommat taas yli 9 tonnin painoisissa pyöräkuormaajissa. Tehokkain työlaite hiekan keruuseen Ympäripyörivyyden ansiosta hiekan keruu on nopeaa ja turvallista, koska taaksepäin ajon osuus vähenee huomattavasti. Lisäksi suuri keräyskapasiteetti pidentää tyhjennysten välejä. Nopea lamellien vaihto ja helpot huollot Circulus-kauhaharjojen lamellien vaihto on nopeaa, eikä vaadi erikoistyökaluja. Lisäksi kulutuspalat ovat pultattavia ja rasvattavat kohteet ovat helposti saavutettavissa. Erinomainen puhdistustulos Vakiovarustukseen kuuluvan kauhan kellunnan avulla harja saadaan seuraamaan tarkasti puhdistettavan alueen pintaa, jolloin kerättävät epäpuhtaudet saadaan poistettua kerta-ajolla. Kattavasti varusteltu Circulus kauhaharjojen vakiovarusteisiin kuuluvat leveä tukipyörä, kauhan pyöritin, lokasuoja, pultattavat kulutuspalat myös sivuilla, sekä kelluntamekanismi. Vakiovarusteet Kellunta ja tukipyörä kaikissa malleissa Pultattava, kulutusteräksinen huulilevy sekä kulutuspalat kauhan sivuilla Hitsatut Volvo sovitteet Circulus-220 harjassa, pultattava sovite Circulus-190 harjassa 4 hydrauliletkua ½ hydrauliliittimillä. Lisävarusteet Korkeapainepölynsidontajärjestelmä Perinteinen kastelujärjestelmä Erillinen suutinputkisto (käytettäväksi takasäiliön kanssa) Pesupistooli ja letkukela Sähköventtiili (harjan toimintoja ohjataan kahdella letkulla)

5 Kanttikivien puhdistus myös ilman sivuharjaa Circulus harjoilla kanttikivien harjaus käy kätevästi, kun harjaa ajetaan hieman vinottain. Tällöin lamellit pääsevät kaapimaan hiekan, lehdet ja muut roskat tehokkaasti ilman erillistä sivuharjaa. Irrotettava pesuripaketti Circulus kauhaharjat voidaan varustaa korkeapainepölynsidonnalla, joka vähentää tutkitusti harjauksen aikaista pölyämistä. Lisäksi vesisäiliö pesupaketteineen on irrotettavissa, joten pultattavan sovitteen kanssa pesupakettia voi käyttää myös erikseen. Malli Circulus 190 Circulus 220 A (cm) B (cm) C (cm) D (cm) E (cm) Vesisäiliön tilavuus 250 l 330 l Kauhan tilavuus 570 / 950 l 1100 / 1800 l Harjakoneen tyhjäpaino 900 kg 1500 kg Hydraulituotto, min. 55 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar Konesuositus 5-8 ton 9-16 ton

6 KAUHAHARJAT Snowek-kauhaharjat soveltuvat hyvin hiekan keruuseen sekä teollisuusalueiden, satamien, sahojen ja asfalttityömaiden ympärivuotiseen puhdistukseen. Lisäkellunta, korkeapainepölynsidonta, takarullat sekä muut lisävarusteet takaavat sen, että kauhaharjasta voidaan räätälöidä asiakkaan tarpeisiin sopiva kustannustehokas harjausyksikkö. Kauhaharjamallisto käsittää neljä harjalaitetta, jotka on tarkoitettu 3,5 25 tonnin painoisiin peruskoneisiin. Tehokas puhdistustulos Vakiovarustukseen kuuluvan tappikellunnan avulla kauhaharja saadaan seuraamaan tarkasti harjattavan alueen pintaa ja kerättävät epäpuhtaudet saadaan poistettua kerta-ajolla. Kustannustehokkuus vakiona Yksinkertainen ja varmatoiminen rakenne yhdistettynä suureen keräyskapasiteettiin tekee kauhaharjasta erinomaisen valinnan vaihteleville työmaille. Nopea lamellien vaihto ja helpot huollot Kauhaharjojen lamellien vaihto on nopeaa, eikä vaadi erikoistyökaluja. Lisäksi rasvattavat kohteet ovat helposti saavutettavissa. Pieni hydrauliikkaöljyn tarve Kauhaharjan hydrauliikkaöljyn tarve on minimissään 45l/min. Tämä mahdollistaa laitteen tehokkaan käytön lähes jokaisella painoltaan riittävällä peruskoneella. Malli H 150 H 180 H 220 H 270 A (cm) B (cm) C (cm) D (cm) E (cm) F (cm) Vesisäiliön tilavuus 150 l 200 l 200 l 500 l Kauhan tilavuus 380 / 650 l 450 / 770 l 730 / 1250 l 970 / 1650 l Harjakoneen tyhjäpaino 480 kg 650 kg 1050 kg 1400 kg Hydraulituotto, min. 45 l/min 45 l/min 55 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar bar bar Konesuositus 3,5-5 ton 4-7 ton 8-12 ton ton

7 Nopeasti vaihdettavat kulutusosat Kauhaharjan huulilevyt ovat standardimittaisia ja helppoja vaihtaa. Lisäksi lokasuojan kaaret ovat saatavana varaosina ja vaihdettavissa yksitellen. Lisää monipuolisuutta lisävarusteilla Lisävarusteena saatavat metalliset takarullat, korkeapainepölynsidonta ja painepesuri helpottavat käyttöä, sekä lisäävät kauhaharjan käyttömahdollisuuksia. Vakiovarusteet Kellunta Hydrauliikan neljällä letkulla ja ½ liittimillä Vakiosovitteet (Euro, Trima, Kunta 500, VL ja Volvo) Lisävarusteet Korkeapainepölynsidontajärjestelmä vesisäiliöllä Perinteinen kastelujärjestelmä vesisäiliöllä Erillinen suutinputkisto (käytettäväksi takasäiliön kanssa) Pesupistooli ja letkukela Takarullat Sivuharja mekaanisella nostolla Sähköventtiili (harjan toimintoja ohjataan kahdella letkulla)

8 avoharjat AH sarjan Snowek avoharjat ovat suunniteltu tehokkaaseen hiekan, lumen ja roskien harjaamiseen. Tehokas vaaka- ja pystykellunta takaavat hyvän puhdistustuloksen kerta-ajolla ja lisäksi suunnittelussa on kiinnitetty erityistä huomiota harjan helppohuoltoisuuteen. Avoharjoihin on saatavilla korkeapainepölynsidonta- tai kastelujärjestelmä sekä runkoon integroitu vesisäiliö. Tehokas puhdistustulos Avoharjalla puhdistettava pinta saadaan puhtaaksi kerta ajolla. Tämän takaavat +/- 10 vaakakellunta sekä 30 cm liikevaralla varustettu pystykellunta joiden avulla harja seuraa epätasaistakin pintaa tarkasti. Harjausta esteitä hipoen Snowek avoharjojen keskivetoisuus mahdollistaa harjauksen myös seinustojen, sillankaiteiden ja muiden esteiden läheltä. Lamellien pitkä kestoikä ja vaivaton vaihto Iskunvaimennettu jousto ja kellunnan geometria yhdessä takaavat, etteivät lamellit kulu epätasaisesti. Itse lamellien vaihtotyö sujuu keskivetoisuuden ansiosta alle puolessa tunnissa. Integroitu vesisäiliö Avoharjojen soviterunko voidaan korvata vesisäiliörungolla. Sinkittyyn vesisäiliöön mahtuu 270 litraa vettä joka voidaan ohjata harjalle joko normaalin kastelun tai pienikulutuksisen korkeapainepölynsidonnan kautta. Vakiovarusteet Hydrauliikan neljällä letkulla ja ½ liittimillä Hydrauliikan säätöventtiili Vakiosovitteet (Euro, Trima, Kunta 500, VL ja Volvo) Lisävarusteet Perinteinen kastelujärjestelmä sinkityllä ja integroidulla vesisäiliöllä Korkeapainepölynsidontajärjestelmä sinkityllä ja integroidulla vesisäiliöllä Pesupistooli ja letkukela Nostolaite kuorma-autokäyttöä varten Sähköventtiili (harjan toimintoja ohjataan kahdella letkulla)

9 Kestävä ja pitkäikäinen työlaite Öljyvoideltu ketjuveto yhdessä vetokotelon kulutuspalojen kanssa takaavat, että Snowek avoharjat kestävät käyttöä. Lisäksi törmäystilanteiden aiheuttamat vääntymät on helppo korjata pultattavien lokarinosien ansiosta. Malli AH 280 AH 300 H 330 A (cm) B (cm) C (cm) D (cm) Harjatelan kääntökulma Vesisäiliön tilavuus (lisävaruste) 270 l 270 l 270 l Harjakoneen tyhjäpaino 570 kg 650 kg 680 kg Hydraulituotto, min. 55 l/min 55 l/min 55 l/min Hydrauliikan työpaine (min-max) bar bar bar

10 Puomiharjat Snowek-puomiharjaa käytetään erillisen puomin omaavissa koneissa, kuten kaivinkoneissa ja yhdistelmäkaivureissa. Puomiharjalla puhdistetaan usein vaikeapääsyisiä kohteita, kuten portaita, räjäytystyömaiden porausreikiä, junaratojen vaihteita, sekä aidan vierustoja. Snowek valmistaa myös ratatöihin soveltuvaa puomiharjaa. Tämä harja on huomattavasti muita puomiharjoja järeämpi, sen moottoriteho on suurempi ja siinä on jäänpoistoon tarkoitettu raspi ja raaputuskynsi. Harjatelan tasainen pyörintä Puomiharjojen kaksi hydraulimoottoria takaavat harjatelan tasaisen pyörimisen myös tilanteissa, joissa harjaa painatetaan tavallista kovemmin maata vasten. Lokasuoja ja tukijalat vakiona Puomiharjojen vakiovarusteisiin kuuluu roiskeita vähentävä lokasuoja. Lisäksi mukana kulkevat harjan jalat helpottavat säilytystä. Nopea lamellien vaihto Harjatelan kumikytkimien ansiosta puomiharjojen lamellien vaihto on nopeaa eikä vaadi erikoistyökaluja. Malli PH 100 PH 150 PH 180 PH 220 PH 270 PH 270 Railroad A (cm) B (cm) C (cm) D (cm) E (cm) Harjan paino 190 kg 235 kg 260 kg 290 kg 330 kg 810 kg Hydraulituotto, min. 55 l/min 55 l/min 55 l/min 55 l/min 70 l/min 80 l/min Hydrauliikan työpaine (min-max) bar bar bar bar bar bar

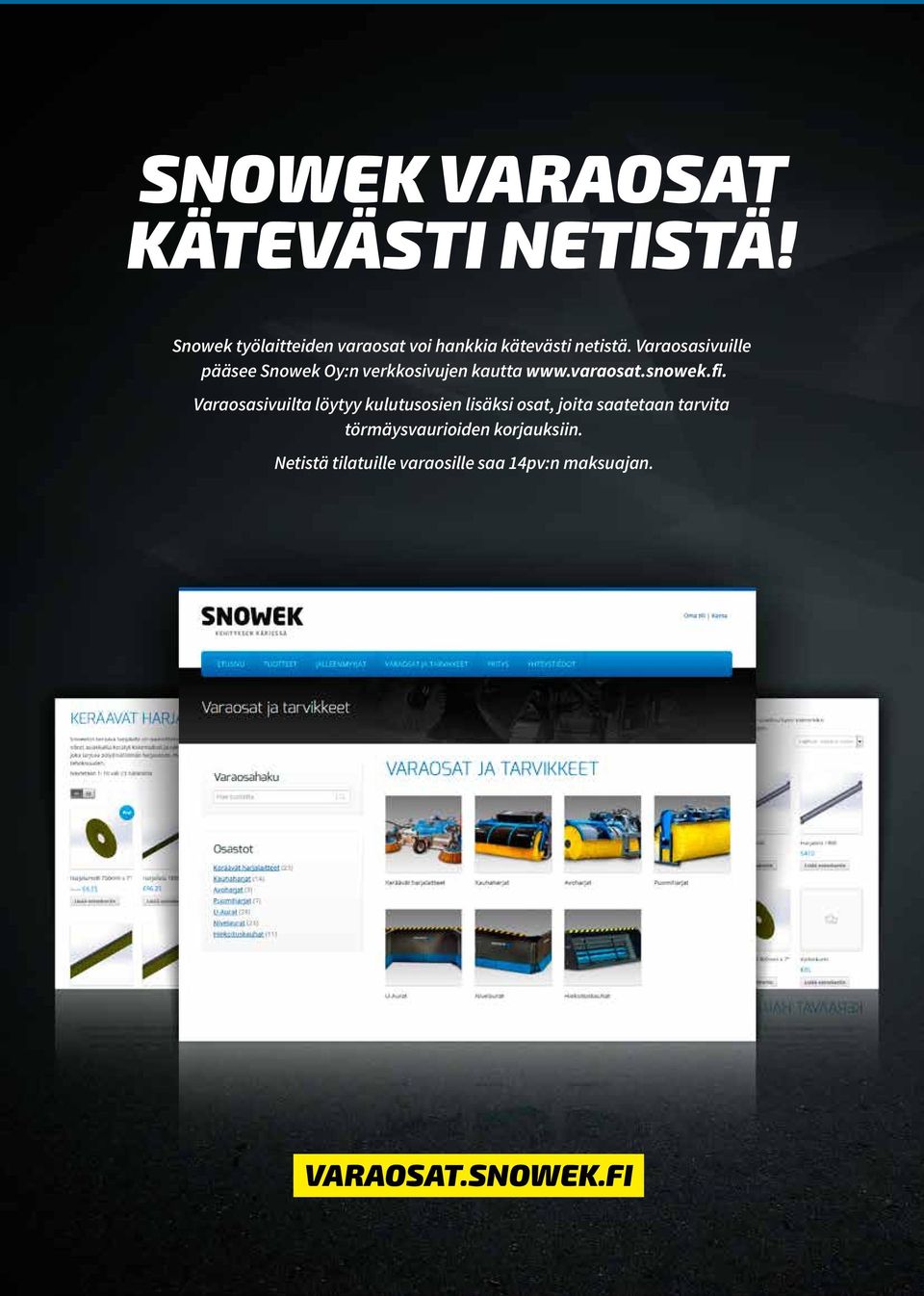

11 Snowek varaosat kätevästi netistä! Snowek työlaitteiden varaosat voi hankkia kätevästi netistä. Varaosasivuille pääsee Snowek Oy:n verkkosivujen kautta Varaosasivuilta löytyy kulutusosien lisäksi osat, joita saatetaan tarvita törmäysvaurioiden korjauksiin. Netistä tilatuille varaosille saa 14pv:n maksuajan. varaosat.snowek.fi

12 Snowek - ratkaisu jokakeväiseen katupölyongelmaan Tiesitkö, että Snowek-korkeapainepölynsidonta vähentää hiekan noston aikaisia haitallisia PM10 pölypäästöjä merkittävästi aiempiin järjestelmiin verrattuna? Korkeapainevesisumuun perustuva pölynsidonta mahdollistaa pölyämättömän harjauksen sekä aiempaa paremman harjaustuloksen perinteisiin kastelujärjestelmiin verrattuna. Järjestelmän teho perustuu 150 baarin paineella ruiskutettavaan hienojakoiseen vesisumuun. Vesisumu ei kastele harjattavaa pintaa ja sitoo tiepölyä tehokkaasti. Pölynsidontajärjestelmä - tutkitusti tehokas Snowek Oy:n ja Metropolia Ammattikorkeakoulun yhteiset kenttätestit elokuussa 2013 osoittivat, että korkeapainepölynsidonta vähentää harjauksen aikaisia hengitykselle vaarallisia PM10 pölypäästöjä 52% perinteiseen ruiskutus-kasteluun verrattuna. Ilman vettä suoritettavaan harjaukseen verrattuna pölypäästöt vähenevät korkeapaine-pölynsidonnalla huimat 82%. Lisätietoa tutkimuksesta löytyy osoitteesta: snowek.fi/pm10_polyhaitat/ Pölynsidonta saatavana kaikkiin harjalaitteisiin Jokainen Snowek harjalaite voidaan varustella korkeapainepölynsidonnalla. Pölynsidonta-järjestelmän hyödyt tulevat esille yhtälailla keräävässä harjalaitteessa kuin avoharjassakin: pölyämätön harjaus, vähäinen veden kulutus ja mahdollisuus harjata myös pienellä pakkaselle ovat ominaisuuksia jotka löytyvät kaikista Snowek harjalaitteista. Myynti Huittinen Iisalmi Jyväskylä Kankaanpää Kiuruvesi Kokkola Kouvola Kuopio Lahti Laitila Seinäjoki Tre-Pirkkala Turku Ylivieska Alavus Joensuu Lakkapää : Oulu Rovaniemi Tornio Ylitornio
