1 Palokalusto Valittuja paloja Saimaan luontotiimin ja vähän muidenkin kalustosta ja käytöstä

2 Rosenbauer Otter, 1kpl Vm Järeä pumppu, paine pysyy korkeana k suurellakin tuotolla t eli useiden suuttimien ollessa auki Riittää ainoaksi pumpuksi keskisuurillakin kohteilla Moottori Briggs Stratton V 2, 570cm3, 18hv/3600r/min Paino 60kg, kantokahvat integroitu Taloudellinen, kulutus n. 6,5l/h täysteholla Käsikäyttöinen alkuimupumppu pp Toimintavarma, helppo käynnistys Hyvä ja nopea varaosien saatavuus, käytössä useilla pelastuslaitoksilla ja puolustusvoimien metsäpalokalustossa Hinta n. 5000, sis. 2,5 imu ja jatkoimuletkut, imusiivilän, sarjasyöttöliittimen

3 Vm ja 2007 Tehokas mutta kevyt pumppu paineentuotto häviää merkittävästi Otterille vasta 600ltr/min jälkeen. Moottori Tohatsu 2 t, 198cm3, 15hv Paino 34kg, 2 kantokahvaa Hihnavetoinen alkuimupumppu Hieman teknisiä ongelmia käytössä, varaosat usein tilaustavaraa Hinta n imuvarusteet Esteri 650, 2kpl

4 Tehokas pumppu pienillä litratuotoilla. Paine laskee jyrkästi 250ltr/min jälkeen Käyttö pienillä kulotuksilla tai kohteilla, joissa useita suuttimia ei ole samaan aikaan auki Tehokas, kovakierroksinen (>10 000r/min) 2t moottori Vähän liikkuvia osia, helppo huoltaa ja korjata kenttäolosuhteissakin Käyttöikä usein lyhyt, kone kuluu ja lopulta leikkaa kiinni Paino 28kg Pystyy imemään vettä hyvin matalista paikoista tukkeutumatta Hirvittävä melutaso Hinta n Waterous kellupumppu, 1kpl

5 V. n Hankittu Puolustusvoimilta varmuusvaraston uusimisen yhteydessä Pienitehoinen, toimintavarma nelitahtipumppu Käyttö sarjasyötön osana tai varapumppuna tai nopeasti siirrettävänä pumppuna esim. veneessä sekä ainoana pumppuna pienkohteilla ja matalan intensiteetin poltoilla Teho n. ½ kellupumpusta, arvio Paino kehikkoineen n. 30kg Ei alkuimupumppua Hinta n. 500, sis imuvarusteet+letkuja+liittimiä+suuttimia Varaosien saatavuudesta ei tietoa KATO pumppu, 2kpl

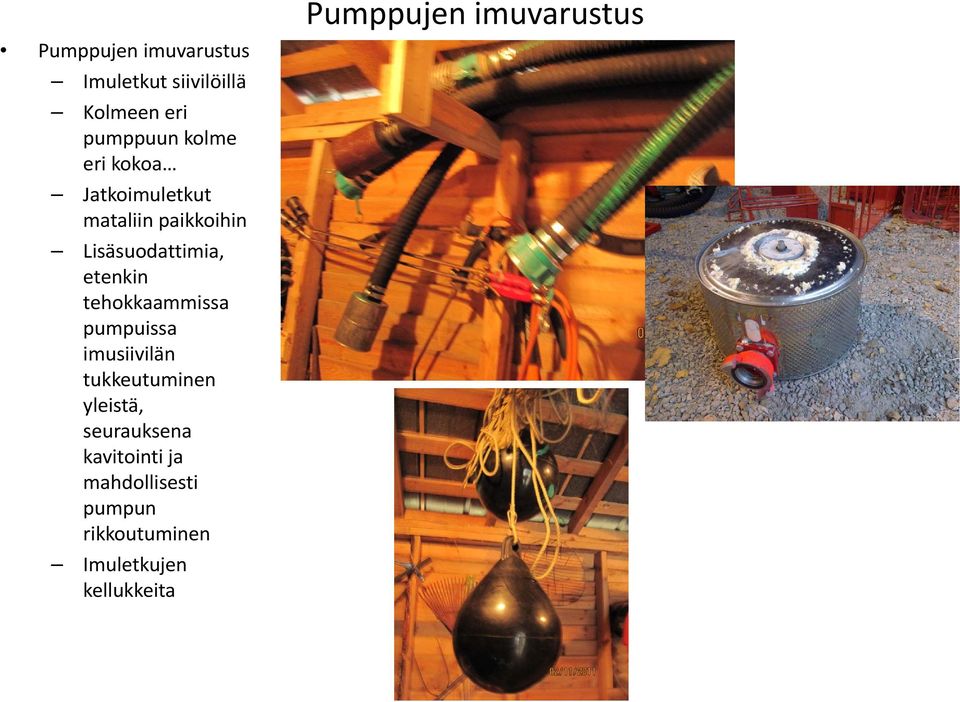

6 Pumppujen imuvarustus Imuletkut siivilöillä Kolmeen eri pumppuun kolme eri kokoa Jatkoimuletkut mataliin paikkoihin Lisäsuodattimia, etenkin tehokkaammissa pumpuissa imusiivilän tukkeutuminen yleistä, seurauksena kavitointi ja mahdollisesti pumpun rikkoutuminen Imuletkujen kellukkeita Pumppujen imuvarustus

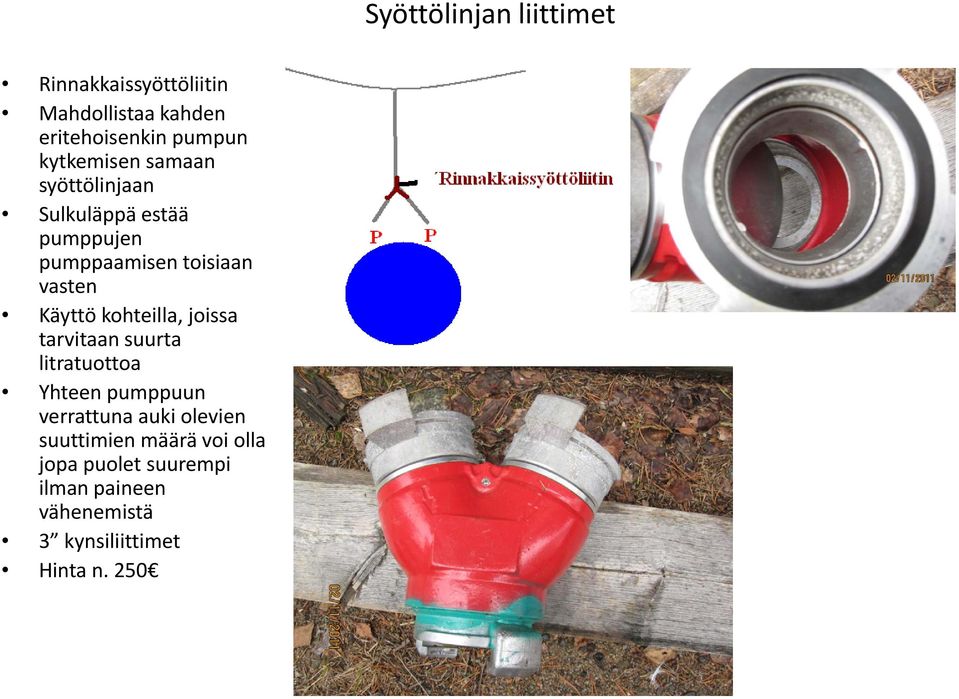

7 Syöttölinjan liittimet Rinnakkaissyöttöliitin Mahdollistaa kahden eritehoisenkin pumpun kytkemisen samaan syöttölinjaan Sulkuläppä estää pumppujen pumppaamisen toisiaan i vasten Käyttö kohteilla, joissa tarvitaan suurta litratuottoa Yhteen pumppuun verrattuna auki olevien suuttimien määrä voi olla jopa puolet suurempi ilman paineen vähenemistä 3 kynsiliittimet t Hinta n. 250

8 Sarjasyöttöliitin (vas.) Paineenkorotukseen kohteilla, joissa on tarve kovemmalle vedenpaineelle tai letkujen painehäviö on suuri esim. pitkän letkulinjan tai suuren korkeuseron vuoksi Kytketään paineletkun ja jälkimmäisen pumpun imuaukon väliin Eri kokoja, kynsiliittimet letkuun 3, gamlock liitin pumppuun 2, 2,5 tai 3. Muunnosliitin 3 2 tai toisinpäin (oik.); 76mm letkujen kytkemiseksi pienempiin letkuihin tai 2 jakoliittimiin Syöttölinjan liittimet

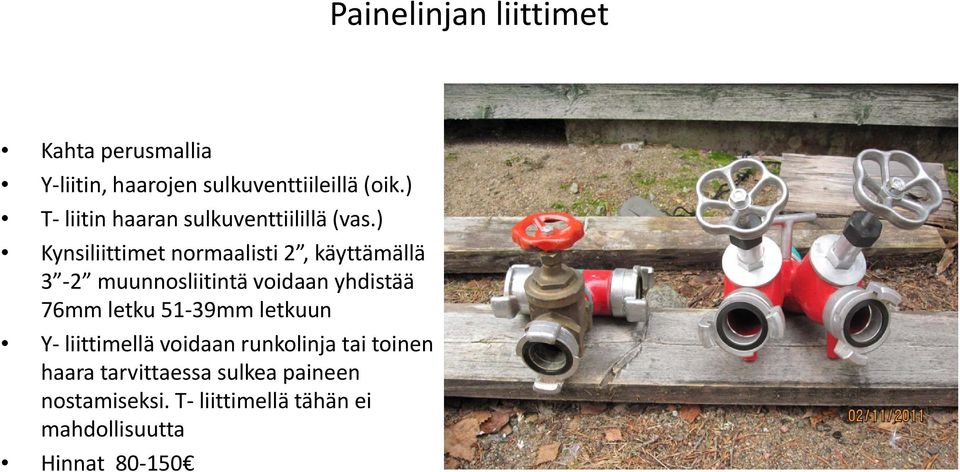

9 Painelinjan liittimet Kh Kahta perusmallia Y liitin, haarojen sulkuventtiileillä (oik.) T liitin haaran sulkuventtiilillä (vas.) Kynsiliittimet normaalisti 2, käyttämällä 3 2 muunnosliitintä voidaan yhdistää 76mm letku 51 39mm letkuun Y liittimellä voidaan runkolinja tai toinen haara tarvittaessa sulkea paineen nostamiseksi. T liittimellä tähän ei mahdollisuutta Hinnat

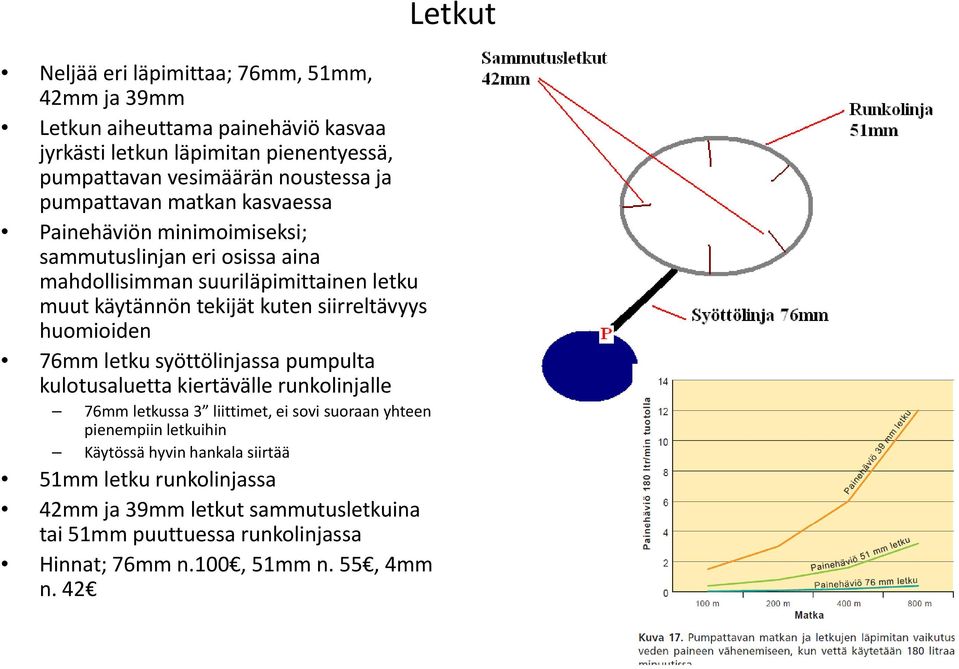

10 Neljää eri läpimittaa; 76mm, 51mm, 42mm ja 39mm Letkun aiheuttama painehäviö kasvaa jyrkästi letkun läpimitan pienentyessä, pumpattavan vesimäärän noustessa ja pumpattavan matkan kasvaessa Painehäviön minimoimiseksi; sammutuslinjan eri osissa aina mahdollisimman suuriläpimittainen letku muut käytännön tekijät kuten siirreltävyys huomioiden 76mm letku syöttölinjassa pumpulta kulotusaluetta kiertävälle runkolinjalle 76mm letkussa 3 liittimet, ei sovi suoraan yhteen pienempiin letkuihin Käytössä hyvin hankala siirtää 51mm letku runkolinjassa 42mm ja 39mm letkut sammutusletkuina tai 51mm puuttuessa runkolinjassa Hinnat; 76mm n.100, 51mm n. 55, 4mm n. 42 Letkut

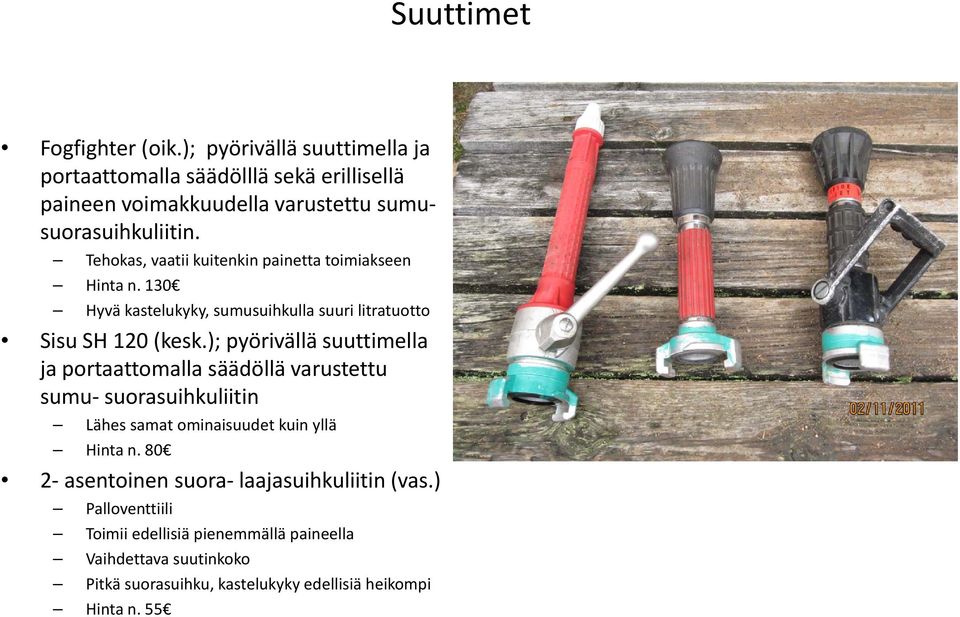

11 Suuttimet Fogfighter (oik.); ik) pyörivällä suuttimella ja portaattomalla säädölllä sekä erillisellä paineen voimakkuudella varustettu sumusuorasuihkuliitin. Tehokas, vaatii kuitenkin painetta toimiakseen Hinta n. 130 Hyvä kastelukyky, sumusuihkulla suuri litratuotto Sisu SH 120 (kesk.); pyörivällä suuttimella ja portaattomalla säädöllä varustettu sumu suorasuihkuliitin Lähes samat ominaisuudet kuin yllä Hinta n asentoinen suora laajasuihkuliitin (vas.) Palloventtiili Toimii edellisiä pienemmällä paineella Toimii edellisiä pienemmällä paineella Vaihdettava suutinkoko Pitkä suorasuihku, kastelukyky edellisiä heikompi Hinta n. 55

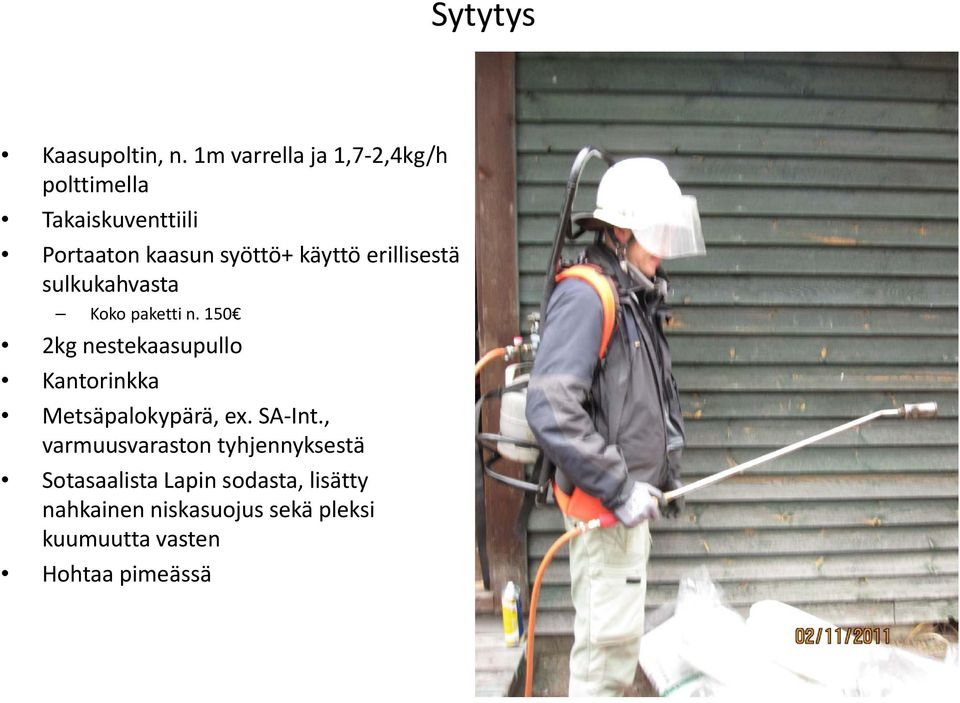

12 Sytytys Kaasupoltin, n. 1m varrella ja 1,7 2,4kg/h 1724k polttimella Takaiskuventtiili Portaaton kaasun syöttö+ käyttö erillisestä sulkukahvasta Koko paketti n kg nestekaasupullo Kantorinkka Metsäpalokypärä, ex. SA Int., varmuusvaraston tyhjennyksestä y Sotasaalista Lapin sodasta, lisätty nahkainen niskasuojus sekä pleksi kuumuutta vasten Hohtaa pimeässä

13 Kuljetus Letkuille kantokehikoita k i sekä kantorinkkoja, kuljetus autossa irrallisina Liittimille ym. päällekkäin pakattavat laatikot, tila säästyy eivätkä kolhiudu Kaluston kokonaispaino n. 1700kg

14 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Letkurullaimet, säästää aikaa ja kerääjän käsiä (40 tai omavalmiste), 3kpl Letkun rullaus käsin n. 3 5min, rullaimella 30 40sek.

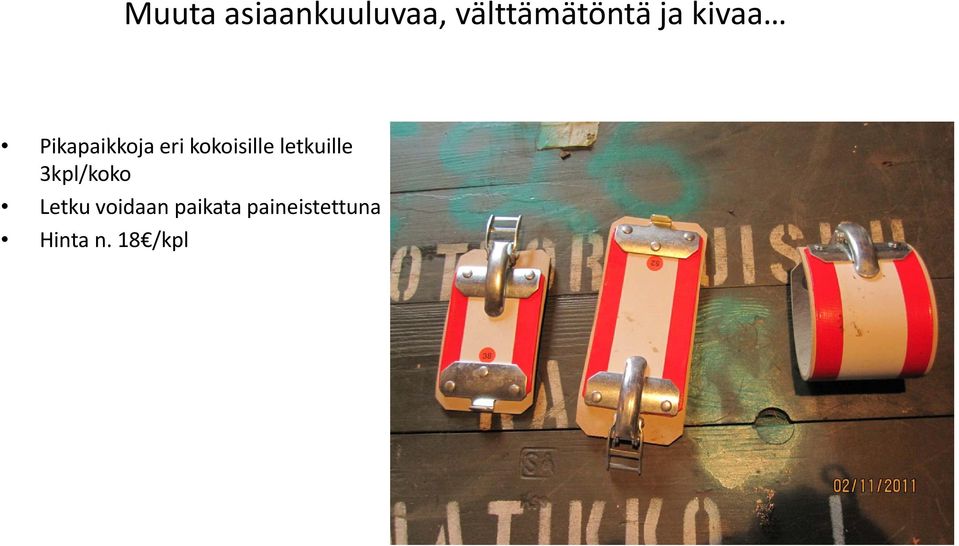

15 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Pikapaikkoja ikk eri kokoisille k ill letkuille 3kpl/koko Letku voidaan paikata paineistettuna Hinta n. 18 /kpl

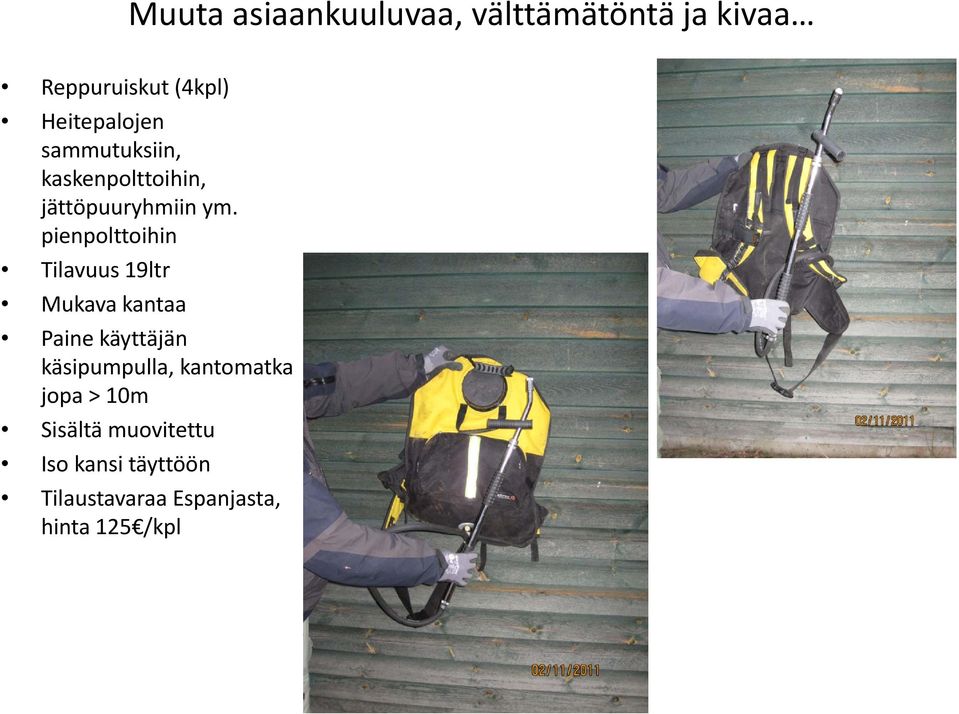

16 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Reppuruiskut (4kpl) Heitepalojen sammutuksiin, kaskenpolttoihin, jättöpuuryhmiin ym. pienpolttoihin p Tilavuus 19ltr Mukava kantaa Paine käyttäjän käsipumpulla, kantomatka jopa > 10m Sisältä muovitettu Iso kansi täyttöön Tilaustavaraa Espanjasta, hinta 125 /kpl

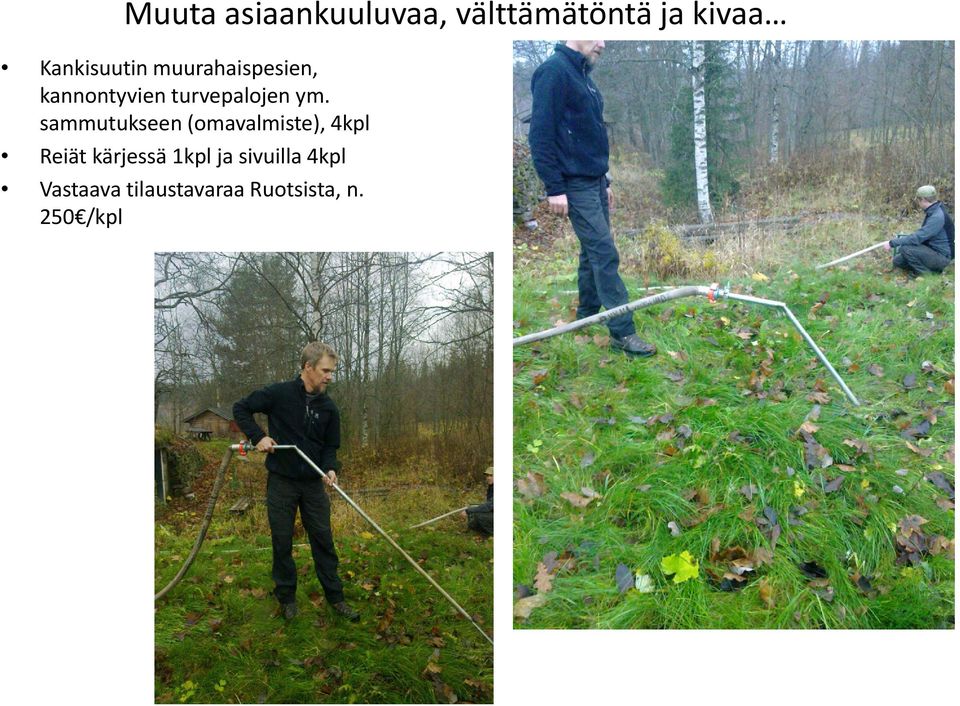

17 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Kankisuutin muurahaispesien, kannontyvien turvepalojen ym. sammutukseen (omavalmiste), 4kpl Reiät kärjessä 1kpl ja sivuilla 4kpl Vastaava tilaustavaraa Ruotsista, n. 250 /kpl

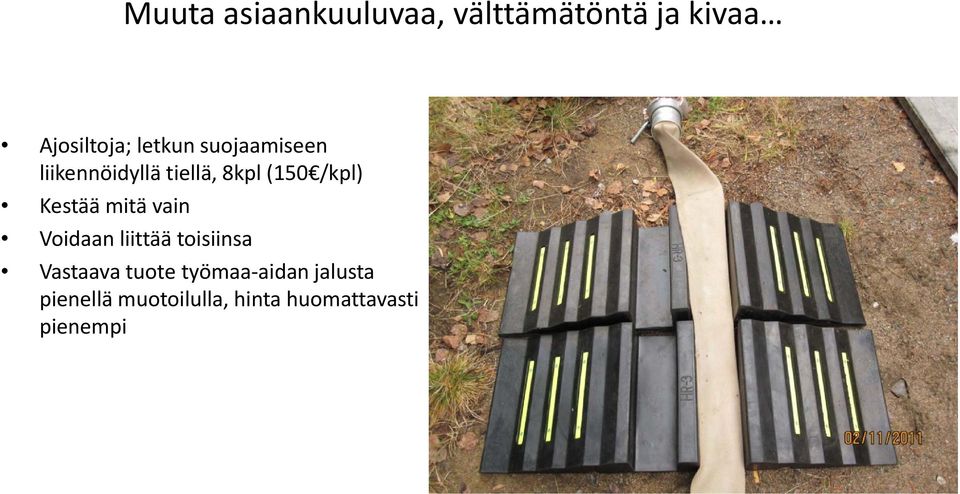

18 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Ajosiltoja; j letkun suojaamiseen liikennöidyllä tiellä, 8kpl (150 /kpl) Kestää mitä vain Voidaan liittää toisiinsa Vastaava tuote työmaa aidan jalusta pienellä muotoilulla, hinta huomattavasti pienempi

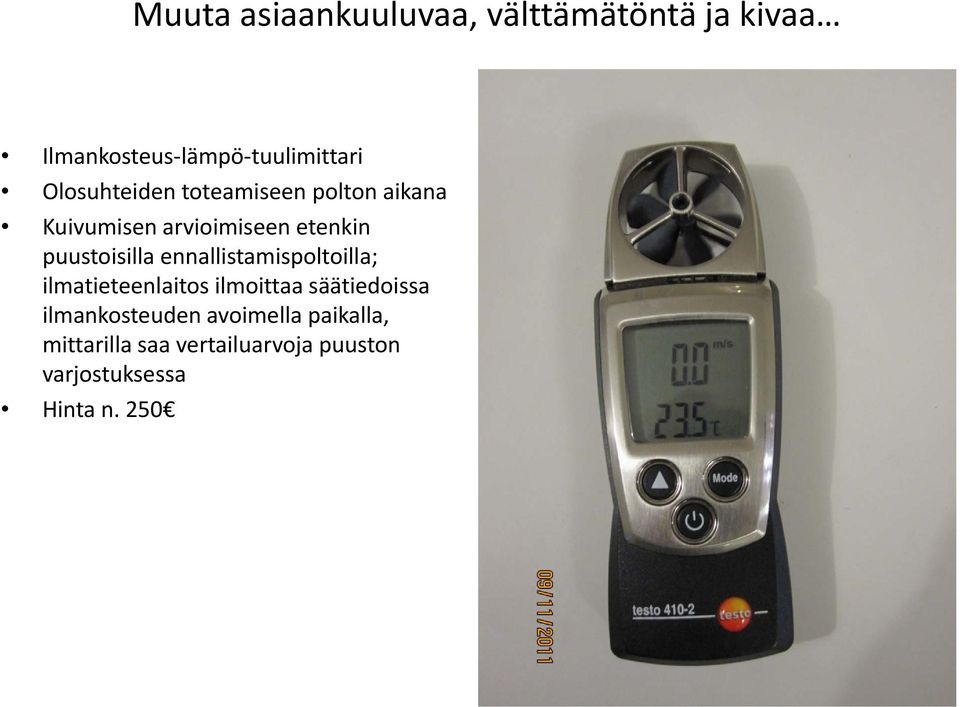

19 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Ilmankosteus lämpö tuulimittari lä li i i Olosuhteiden toteamiseen polton aikana Kuivumisen arvioimiseen etenkin puustoisilla ennallistamispoltoilla; ilmatieteenlaitos ilmoittaa säätiedoissa ilmankosteuden avoimella paikalla, mittarilla saa vertailuarvoja puuston varjostuksessa Hinta n. 250

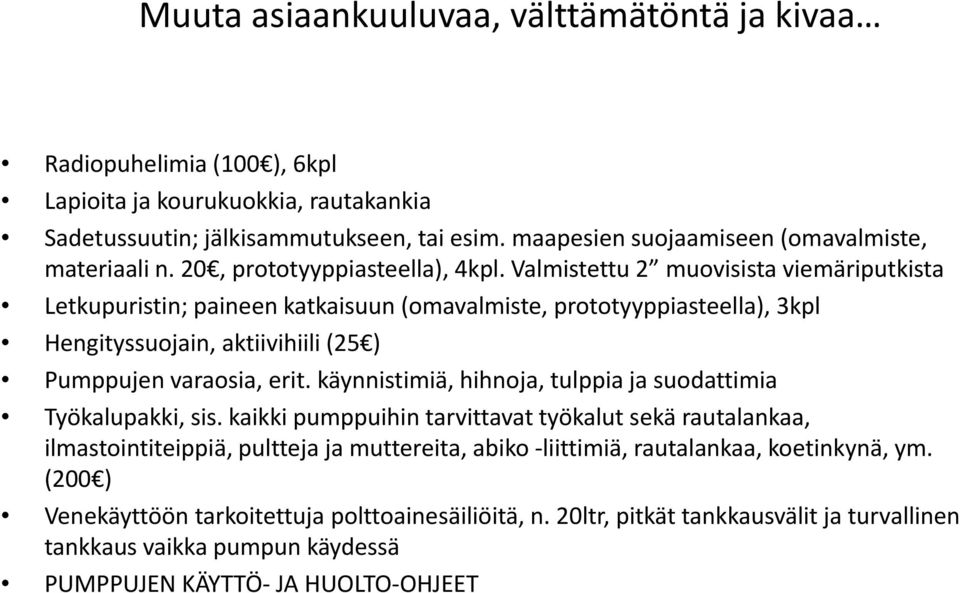

20 Muuta asiaankuuluvaa, välttämätöntä ja kivaa Rdi Radiopuhelimia hli i (100 ), 6kpl Lapioita ja kourukuokkia, rautakankia Sadetussuutin; jälkisammutukseen, tai esim. maapesien suojaamiseen (omavalmiste, materiaali n. 20, prototyyppiasteella), 4kpl. Valmistettu 2 muovisista viemäriputkista Letkupuristin; paineen katkaisuun (omavalmiste, prototyyppiasteella), 3kpl Hengityssuojain, aktiivihiili (25 ) Pumppujen varaosia, erit. käynnistimiä, iä hihnoja, tulppia ja suodattimia dtti i Työkalupakki, sis. kaikki pumppuihin tarvittavat työkalut sekä rautalankaa, ilmastointiteippiä, pultteja ja muttereita, abiko liittimiä, rautalankaa, koetinkynä, ym. (200 ) Venekäyttöön tarkoitettuja polttoainesäiliöitä, n. 20ltr, pitkät tankkausvälit ja turvallinen tankkaus vaikka pumpun käydessä PUMPPUJEN KÄYTTÖ JA HUOLTO OHJEETOHJEET
