Poimukate Kattopaketti on kotimainen korkealuokkainen teräskatto, joka on suojannut suomalaisia koteja vaativissa olosuhteissa lähes 60 vuoden ajan.

Transkriptio

1

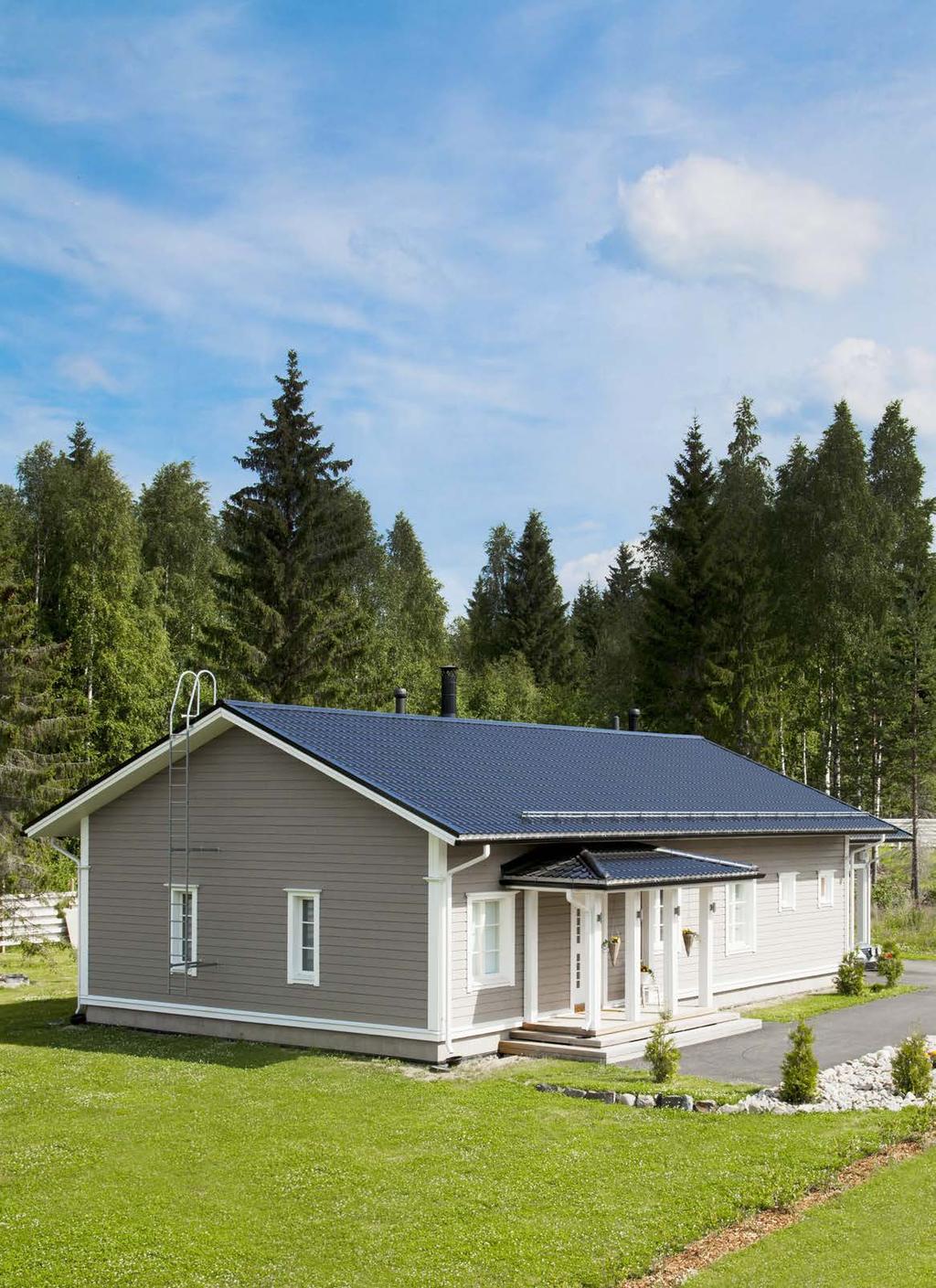

2 TÄRKEÄ OSA MAISEMAA Poimukate Kattopaketti on kotimainen korkealuokkainen teräskatto, joka on suojannut suomalaisia koteja vaativissa olosuhteissa lähes 60 vuoden ajan. Poimukatteen teräskatto on laadukas, pitkäikäinen ja tyylikäs valinta kotisi kruunuksi. Tarjoamme erilaisia taloihin ja ympäristöihin sopivia profiili- ja värivaihtoehtoja takuupinnoitetusta teräsohutlevystä. Teräskaton asentamisen helppous ja materiaalin keveys mahdollistavat sen käytön sekä uudis- että korjausrakentamisessa. Nostalgia...4 Konesaumarivi...6 Kruunukate...8 Tiilipoimu...10 Harmonia...12 Poimulevykatteet...13 Kattotarvikkeet...14 Kattoturvatuotteet...18 Sadevesijärjestelmä...20 Värit ja raaka-aineet...22 Pinnoitteet ja ruodejako...23 Kotimainen, nykyaikainen tuotanto takaa nopeat toimitukset ja käyttämämme laadukkaat raaka-aineet tarjoavat kilpailukykyisen hintalaatusuhteen. 2 3

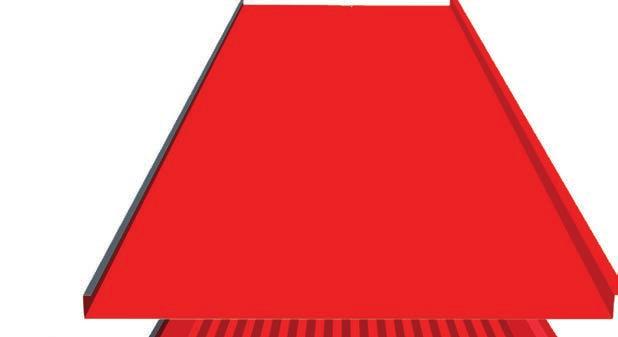

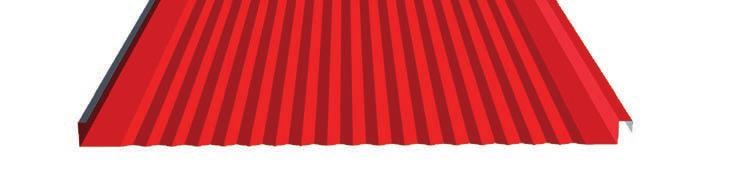

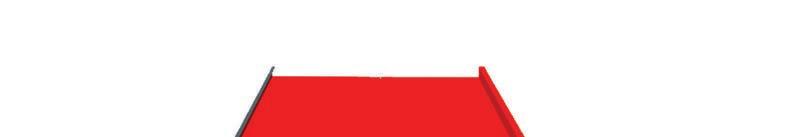

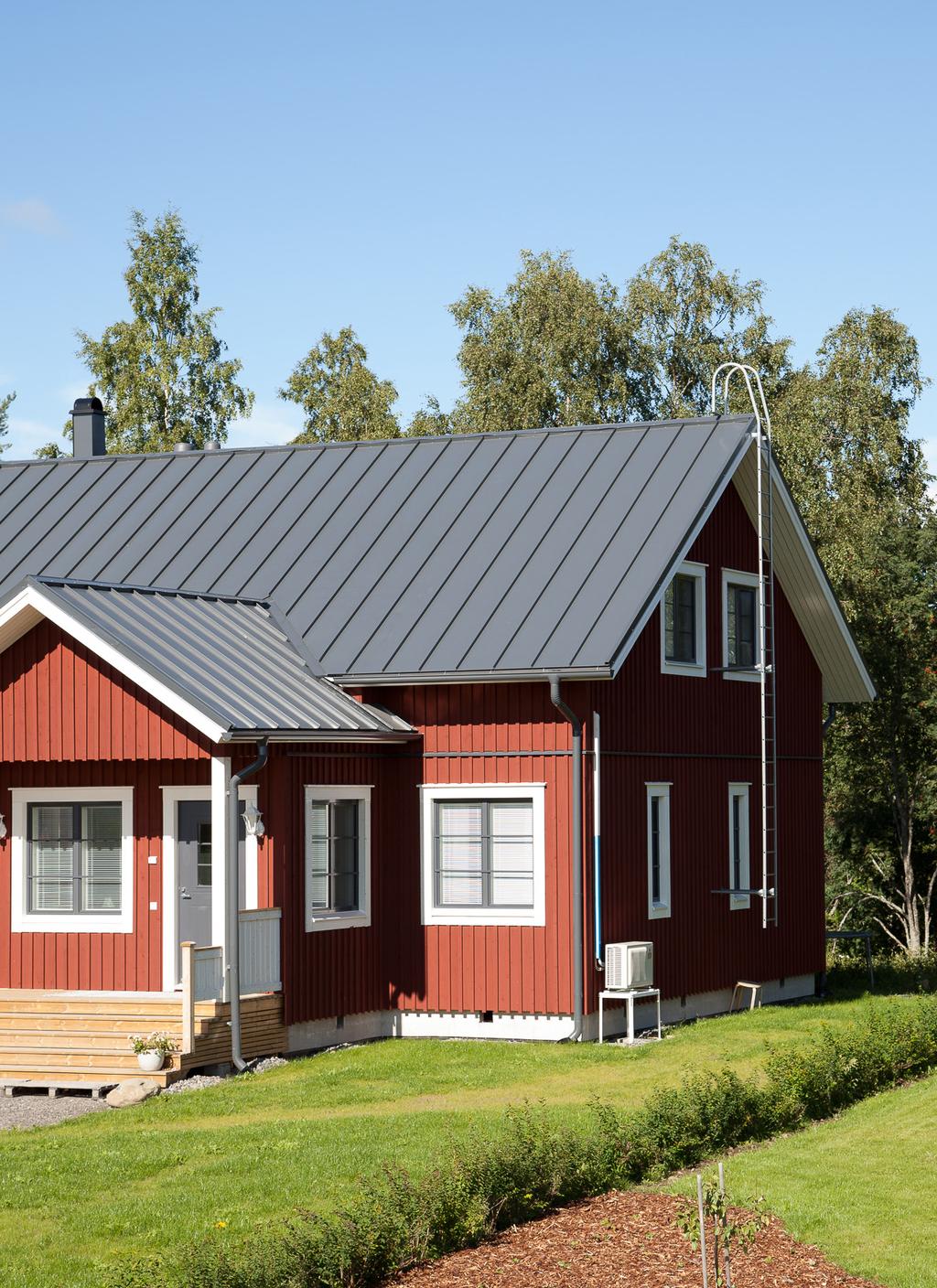

3 50 VUODEN TEKNINEN TAKUU NOSTALGIA VÄSYMÄTÖNTÄ RYHTIÄ Oikean profiilin ja värin valinta antaa talosi katolle näyttävyyttä. > Nostalgia 38W (P50 0,6 mm) - Väri: RR29 P50 Perinteisen suomalaisen peltikaton ajaton tyylikkyys yhdistyy Nostalgiassa nykyaikaisiin materiaaleihin ja kestävään lopputulokseen. Nostalgia säilyttää väsymättä ryhtinsä vuodesta toiseen. Kiinnitystekniikan ansiosta katteen asennus sujuu nopeasti ja helposti. Profiilin taittoräystäs luo yhtenäisen lopputuloksen myös räystäälle. Nostalgia lukkosaumakatetta on saatavana P50 pinnoitteella. Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun ja 20 vuoden visuaalisen takuun. Itselukittuvan saumarakenteen ansiosta katteen asennus sujuu nopeasti ja helposti Valittavanasi on useiden värivaihtoehtojen lisäksi kaksi eri katetyyppiä: sileä 28S/38S sekä jäykisteurilla varustettu 28W/38W NOSTALGIA 28S 520 mm 28 mm - pystysauman korkeus...28 mm - levypaksuus...0,6 mm - hyötyleveys mm NOSTALGIA 28W 520 mm 28 mm - max. pituus... 12,5 m - min. pituus...0,9 m NOSTALGIA 38S 495 mm 38 mm - pystysauman korkeus...38 mm - levypaksuus...0,6 mm NOSTALGIA 38W 495 mm 38 mm - hyötyleveys mm - max. pituus... 12,5 m - min. pituus...0,9 m Nostalgia-katelevyt valmistetaan aina pinnoitetusta 0,6 mm kuumasinkitystä teräksestä ja niissä käytetään 38 mm tai 28 mm korkuista pystysaumausta. Tuotteessa on taittoräystäs. 4 5

4 50 VUODEN TEKNINEN TAKUU KONESAUMARIVI P50 Kunnioitamme perinteitä ja tarjoamme asiakkaillemme myös aitoja laadukkaita Poimukate -konesaumakattoja. Konesaumattu peltikatto koostuu noin 55 senttimetriä leveistä peltiriveistä, jotka saumataan toisiinsa vesitiiviisti. Poimukate konesaumarivi on laadukas ratkaisu, joka nostaa talon arvoa ja on pitkäikäinen katevaihtoehto. Konesaumakaton asentamiseen tarvitset peltiseppää! KATTOJEN ELIITTIÄ Aito konesaumakatto on peltisepän taidon näyte. Nyt myös meiltä! Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun ja 20 vuoden visuaalisen takuun. > PK Konesaumarivi W25 (P50 0,5 mm) - Väri: RR23 PK KONESAUMARIVI S mm PK KONESAUMARIVI W mm 25 mm 25 mm - pystysauman korkeus...25 mm - levypaksuus... 0,5-0,6 mm - hyötyleveys mm - max. pituus... 12,5 m - min. pituus...0,4 m 6 7

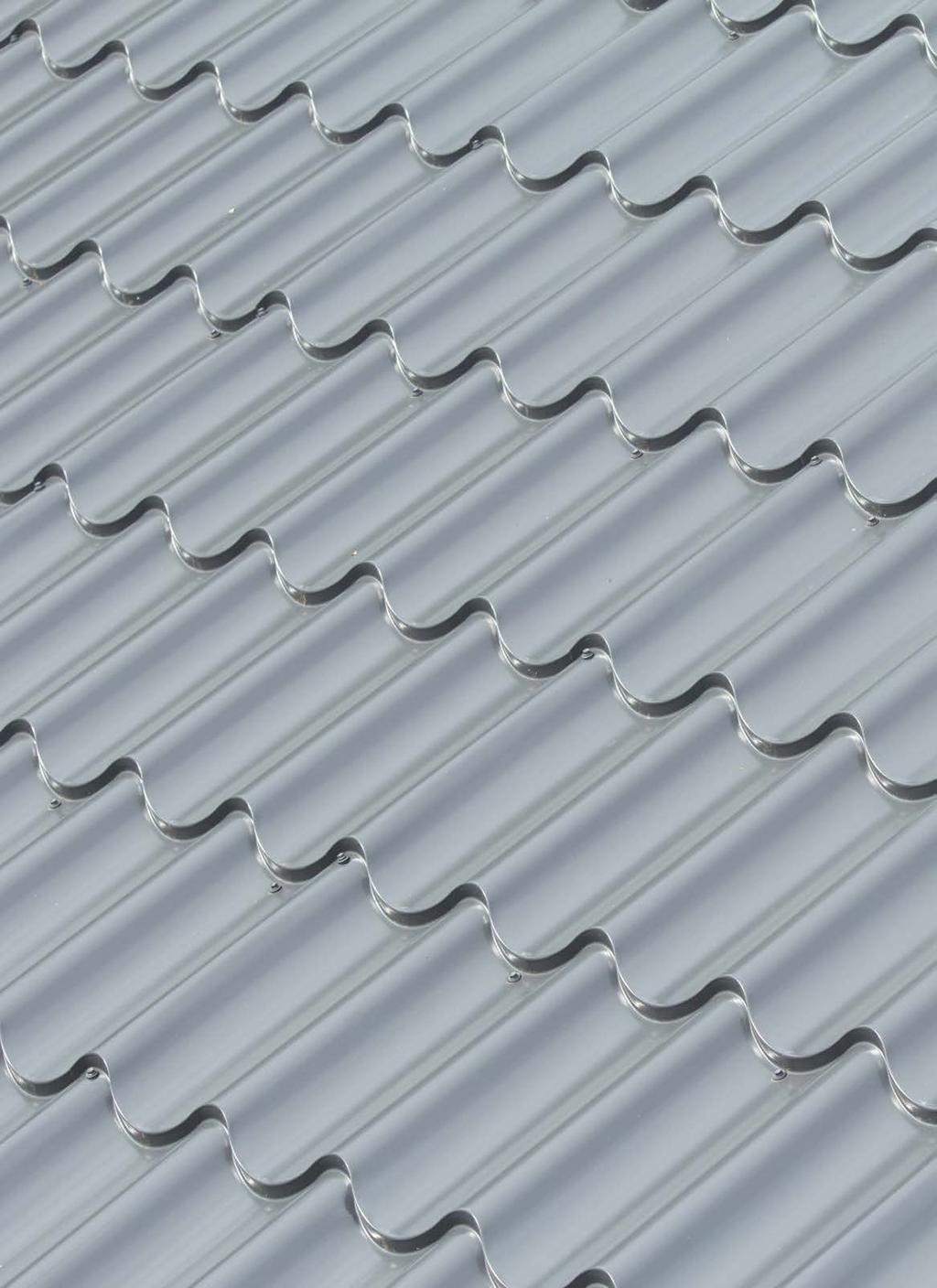

5 50 VUODEN TEKNINEN TAKUU P50 40 VUODEN TEKNINEN TAKUU KRUUNUKATE Kruunukate valitaan nimensä mukaisesti talon julkisivun näyttäväksi kruunuksi. Korkean profiilin kattoon tuoma arvokkuus antaa luonnetta koko kodille. Toimivuutta täydentää Kruunukatteessa oleva tuplavesiura. Kruunukate-tiilikuviokatetta on saatavana P50 ja MP30 pinnoitteilla. Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun sekä 20 vuoden visuaalisen takuun. Tekninen toimintatakuu MP30 pinnoitteella on 40 vuotta ja visuaalinen takuu 15 vuotta. MP profiilin korkeus...64 mm - levypaksuus... 0,5-0,6 mm 22 - hyötyleveys mm - max. pituus...8,0 m - min. pituus... 0,94 m - poikittaiskuvion pituus 400 mm EDUSTAVA VUODESTA VUOTEEN Kruunukate säilyttää arvokkaan ulkonäkönsä edustavana vuodesta toiseen. > Kruunukate (P50 0,5 mm) - Väri: RR33 8 9

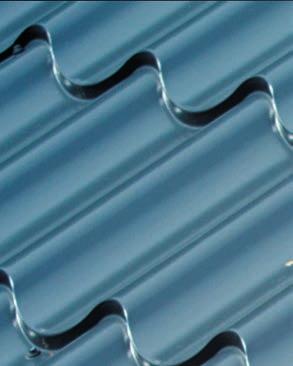

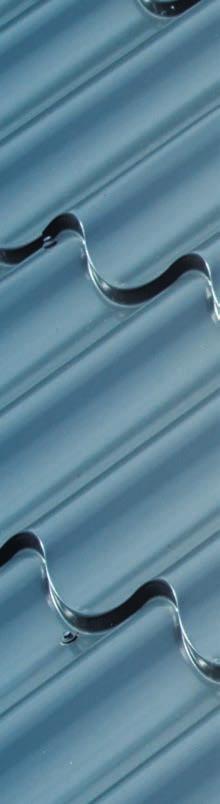

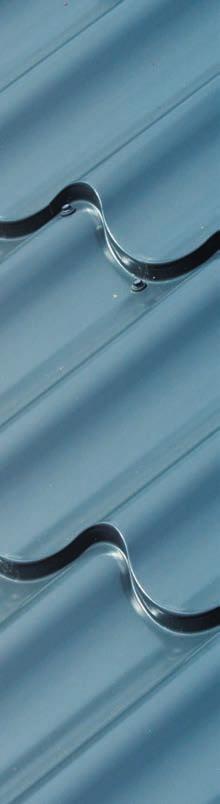

6 40 VUODEN TEKNINEN TAKUU KATSETTA KESTÄVÄ Tiilipoimu pitää pintansa säässä kuin säässä. Kevyet kattolevyt on helppo asentaa paikoilleen ilman erikoistyökaluja. > Tiilipoimu (P50 0,5 mm) - Väri: RR33 50 VUODEN TEKNINEN TAKUU P50 TIILIPOIMU Tiilipoimu on suosittu hieman matalampi tiilikuviokate, joka istuu täydellisesti suomalaiseen luontoon. Aaltomainen pehmeä muoto tarjoaa tyylikästä näyttävyyttä kodillesi. Tiilipoimu-tiilikuviokatetta on saatavana P50 ja MP30 pinnoitteilla. Myönnämme P50 pinnoitteelle 50 vuoden teknisen toimintatakuun sekä 20 vuoden visuaalisen takuun. Tekninen toimintatakuu MP30 pinnoitteella on 40 vuotta ja visuaalinen takuu 15 vuotta. MP , profiilin korkeus...44 mm - levypaksuus... 0,5-0,6 mm - hyötyleveys mm - max. pituus...8,0 m - min. pituus...1,2 m - poikittaiskuvion pituus 350 mm 10 11

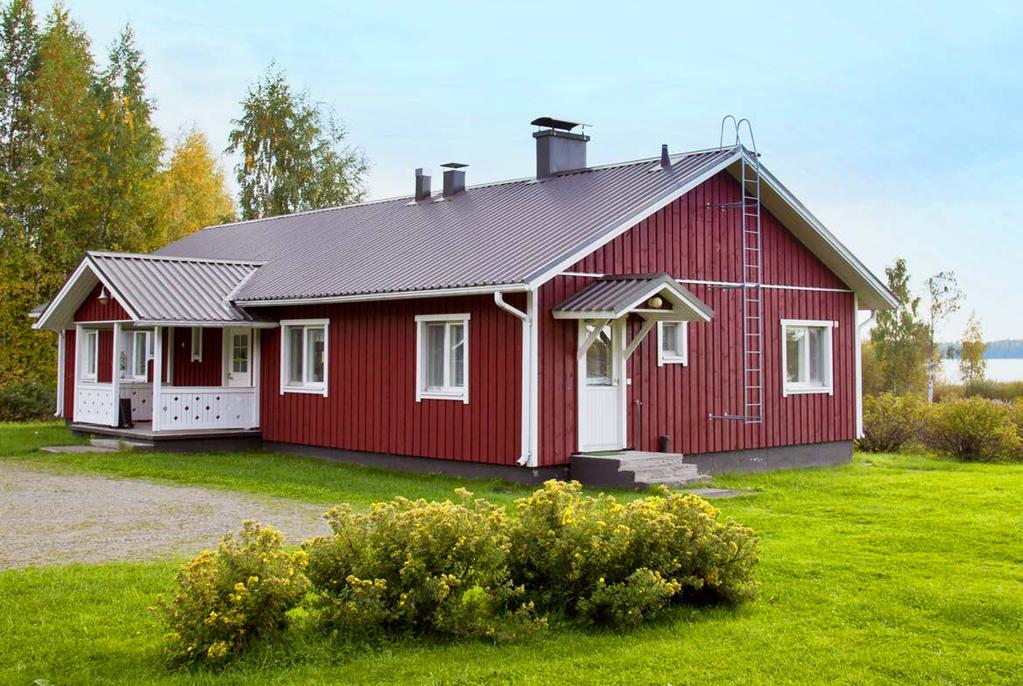

7 40 VUODEN TEKNINEN TAKUU 30 VUODEN TEKNINEN TAKUU 50 VUODEN TEKNINEN TAKUU POIMULEVYKATTEET P50 Poimukatteen poimulevyjen malleista löytyy selkeän tyylikäs vaihtoehto kaikentyylisiin ja -ikäisiin rakennuksiin asuinrakentamisesta teollisuusrakentamiseen. Ajattomat poimulevyt antavat katolle persoonallisen ilmeen ja istuvat tyylikkäästi myös julkisivuihin. Suorauraisia poimulevyjä on saatavana kolmessa pinnoitteessa: P50, MP30 ja P25. Suorauraisten poimulevyjen tekninen toimintatakuu on pintamateriaalista riippuen 50, 40 tai 30 vuotta ja visuaalinen takuu 20, 15 tai 10 vuotta. SELKEÄSTI TYYLIKÄS Ajattomat poimulevyt perinteisiin rakennuksiin. > PK35 (P50 0,5 mm) - Väri: RR32 MP30 PK15 A=Kattoon B=Seinään V=Seinään, jäykisteuralla =Pinnoitteen puoli PK17 B V P25 PK20E PK20R HARMONIA Poimukatteen Harmonia on linjakas uudentyyppinen kattoprofiili, jossa yhdistyy ajattomuus ja toimivuus. Harmonia soveltuu eri tyyppisiin rakennuksiin ja antaa kodille modernin ilmeen. A B , A B , ,5 PK HARMONIA S28 PK18 PK A B PK HARMONIA W28 V PK45E PK45R - profiilin korkeus...28 mm - levypaksuus...0,6 mm - hyötyleveys mm - max. pituus...8,5 m - min. pituus...0,4 m A B V , A B

8 KATTOTARVIKKEET Listoilla viimeistelet kattosi lopullisen ilmeen. Valikoimastamme löytyvät myös profiiliisi sopivat tiivisteet, kiinnitystarvikkeet ja läpiviennit. Osien yhteensopivuus takaa ehjän ja tyylikkään lopputuloksen sekä nopeuttaa asennustyötä. Kaikkien listojen pituus on 2000 mm. HARJALISTA, PYÖREÄ HARJALISTA KANTIKAS 140 x 140 mm PÄÄTYLISTA 130 x 80 mm RÄYSTÄSLISTA 50 x 40 mm OTSALISTA 130 x 80 mm JIIRILEVY 300 x x 600 mm SEINÄNVIERUSLISTA 250 x 165 mm RINTALIITOSLISTA 240 x 170 mm TAITELISTA 295 x 295 mm HARJAKATON PÄÄTYKAPPALE AUMAKATON PÄÄTYKAPPALE AUMAKATON Y-KAPPALE 295 TIIVISTEET 295 LÄPIVIENNIT: Läpivienti 110, 125, 160 mm Huippuimuri 125 HARJAN TUULETUSKAPPALE HARJAN T-KAPPALE KATERUUVIT UVIT 25 x 4,8 mm 50 x 4,8 mm 65 x 4,8 mm 28 x 4,8 mm (poraruuvi) KATTOLUUKKU HARJATIIVISTE (tuulettuva) ALUSKATE (kondenssisuojattu) 14 15

9 NOSTALGIAN LISTAT Listoilla viimeistelet kattosi lopullisen ilmeen. Valikoimastamme löytyvät myös profiiliisi sopivat tiivisteet, kiinnitystarvikkeet ja läpiviennit. Osien yhteensopivuus takaa ehjän ja tyylikkään lopputuloksen sekä nopeuttaa asennustyötä. Kaikkien listojen pituus on 2000 mm. HARJALISTA KANTIKAS 140 x 140 mm PÄÄTYLISTA HARJAN TIIVISTELISTA Nostalgia Nostalgia 38S/W korkeus 45 mm 28S/W korkeus 30 mm 38S/W 90 x 60 x 40 mm 28S/W 90 x 60 x 30 mm (30) RÄYSTÄSLISTA (taitettava) Nostalgia 75 x 30 x 65 mm OTSALISTA (30) 25 SEINÄNVIERUSLISTA Nostalgia Nostalgia 110 x 90 mm S/W 275 x 70 x 40 mm 28S/W 275 x 70 x 30 mm KONESAUMARIVIN LISTAT PÄÄTYLISTA PK KONESAUMARIVI RÄYSTÄSLISTA PK KONESAUMARIVI

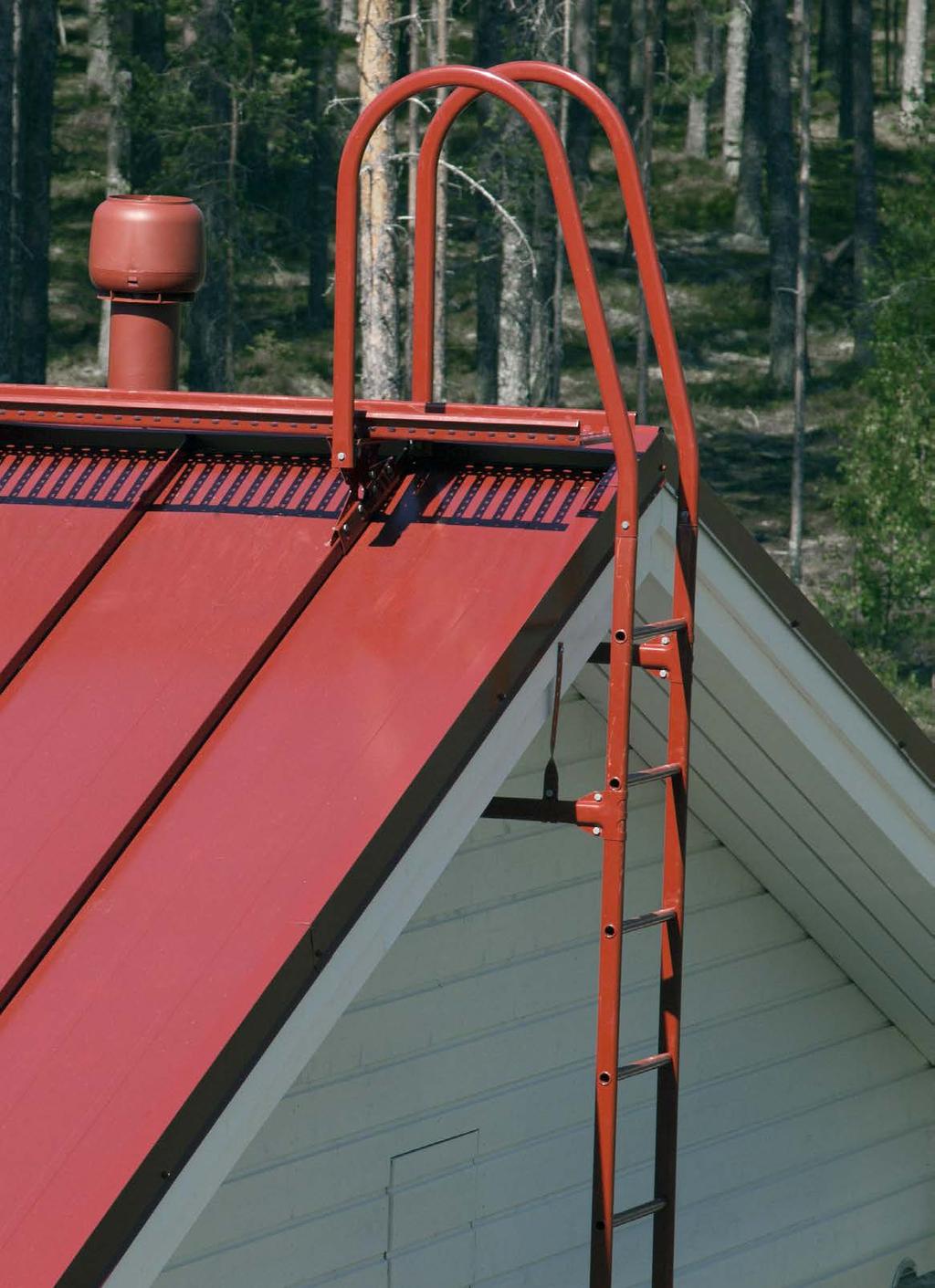

10 KATTOTURVATUOTTEET Kestävät ja tarkoituksenmukaiset kattoturvatuotteet on olennainen osa toimivaa kattoa. Tarjoamme kattoturvatuotteet, jotka on suunniteltu toimimaan täydellisesti Poimukatteen katon kanssa. Tuotteemme takaavat turvallisen liikkumisen katolla ja ne täyttävät viranomaisten kattoturvatuotteista antamat määräykset. LAPETIKAS 2,7 m 3,3 m 4,2 m 5,4 m 6,0 m 6,6 m KATTOSILTA 3,0 m LUMIESTE 3,0 m TURVATIKAS SEINÄTIKAS TURVALLISTA TOIMIVUUTTA Poimukatteen kattoturvatuotteiden avulla yhdistät turvallisuuden, toimivuuden ja tyylikkyyden. > Seinätikkaat ja kattosilta - Väri: RR29 2,7 m 3,3 m 4,2 m 2,7 m 3,3 m 4,2 m 5,4 m 6,0 m SIVUTANKO- SARJA 1,5 m 18 19

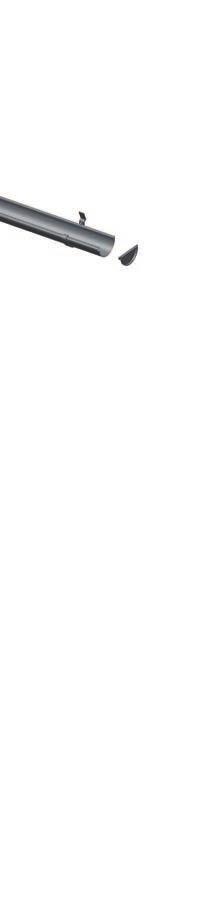

11 SADEVESIJÄRJESTELMÄ Poimukate sadevesijärjestelmä on monipuolinen ja joustava kokonaisuus. Sadevesijärjestelmän kaikki osat valmistetaan kuumasinkitystä molemmin puolin maalipinnoitetusta 0,5 mm teräksestä. Ohjeiden mukaisesti asennettu sadevesijärjestelmä on lähes huoltovapaa. Vuosittainen tarkastus ja kevyt puhdistus takaavat sadevesijärjestelmän toimivuuden useille vuosikymmenille eteenpäin. TARKASTI YHTEENSOPIVA Poimukate sadevesijärjestelmä kestää sinkityn teräsrakenteensa ansiosta erinomaisesti pohjoisen olosuhteiden kovat vaatimukset. > Sadevesijärjestelmä - Väri: RR23/RR20 Mittatarkat osat on helppo liittää yhteen ja asentaa paikoilleen ilman erikoistyökaluja. Ulkoiset kannattimet estävät tukkeutumien muodostumista ja helpottavat puhdistustyötä

12 PINNOITTEET 15 VUODEN AL 8 95 YG CE U ARANTEE SIN 1 RR23 RR29 RR29 RR23 RR43 RR32 RR32 RR24 RR750 RR33 RR33 AL U RR35 10 VUODEN N TEKNINE DE N UO VISUAALINEN TAKUU Q RR22 P25 on pinnoite, jonka maalikerroksen paksuus on 25 mikronia. P25 on pisimpään markkinoilla ollut pinnoite. Sitä käytetään pääsääntöisesti suorauraisten katto- ja seinäprofiilien valmistukseen. 30 V RR20 8 RR23 IT U KU TA RR34 RR20 1 N TEKNINE DE N UO U RR21 RR33 CE VISUAALINEN TAKUU Q RR20 N RANTEE SI 8 MP30 on hillitty, mattamainen pinnoite, jonka maalikerroksen paksuus on 30 mikronia. Mattapintaista terästä käytetään laajasti erityyppisissä rakennuskohteissa. YG UA 95 RR11 IT IT 95 RR11 AL 40 V RR32 SADEVESIJÄRJESTELMÄ U KU TA RR11 VISUAALINEN TAKUU U VESIKATTEET 20 VUODEN Q KATTOTURVATUOTTEET P50 on kiiltävä pinnoite 50 mikronin maalikerroksella. Teknisesti erinomainen pinnoite soveltuu profiloituna katto- ja seinärakenteisiin sekä omakotitaloissa että teollisuusrakennuksissa. Erittäin laaja värivalikoima. N TEKNINE DE N UO U KU TA Poimukate teräskattopaketteja on saatavissa useissa eri väreissä. Kun löydät sinulle sopivan värisävyn, tarkista sen tarkka sävy, koska painoväri ei vastaa todellisuutta. Tarkista myös saatavuus jälleenmyyjältä tai suoraan Poimukatteelta. 50 V VÄRIT YG CE U ARANTEE SIN 1 RAKENNE RUODEJAKO Pitkäikäisten Poimukate teräskattojen perusraakaaineena käytetään molemmin puolin sinkittyä, takuupinnoitettua teräslevyä. Maalipinnoitteeksi valitaan korkealaatuinen pinnoitemateriaali käyttötarkoituksen mukaan. Ohessa on Kruunukatteen ja Tiilipoimun ruodelaudoitusten tarkat mitat. Suorauraisten profiilien yleisimmin käytetty ruodejako on mm ja katteiden räystäsylitys on mm. Nostalgian suositeltu ruodejako on 200 mm. 400 jne RR29 1. PIN RR PAS RAAKA-AINEET Poimukate käyttää pinnoitettujen katto- ja seinätuotteiden valmistuksessa raaka-aineena aina väripinnoitettua teräsohutlevyä, jonka sinkkikerroksen vahvuus on vähintään 275 g/m2. 2. PO SIVOI TAMA A HJAM LI AALI NTIKE RROS 4. SIN KKIKE RROS Kruunukate 350 jne. Yksityiskohtaisemmat asennusohjeet löydät: TERÄ 5. PO SLE VY HJAM AALI Tiilipoimu 22 23

13 POIMUKATE OY WAHLFORSSINKATU 16, JOENSUU PUH. (013) FAKSI (013) Tuotteemme on merkitty standardin SFS-EN mukaisesti metallisiksi ohutlevy- ja nauhatuotteiksi täysin tuettuihin vesikattoihin sekä ulko- ja sisäseinien verhouksiin. CE-merkintä on todiste siitä, että kaikki tuotteemme on valmistettu EU:ssa voimassa olevien määräysten mukaisesti.
