1 Kalusteet

2 Yhteyshenkilöt Peruskoulut ja lukiot: Myyntipäällikkö Itäinen Etelä-Suomi Ossi Kamppinen Puh. (09) GSM Kalusteet ja opetusvälineet esittely myynti tarjoukset kalustesuunnitelmat Myyntipäällikkö Läntinen Etelä-Suomi Markus Alaraudanjoki Puh. (09) GSM isvet.fi Kalusteet ja opetusvälineet esittely myynti tarjoukset kalustesuunnitelmat Myyntipäällikkö Keski- ja Pohjois-Suomi P Myyntisihteerit: Myyntiassistentti Marika Pesonen Puh. (017) marika.pesonen@ isvet.fi puhelintilausten vastaanotto tarjouskäsittely hinta- ja toimitusaikatiedot Myynnin ja markkinoinnin assistentti Riitta Kainulainen Puh. (017) riitta.kainulainen@isvet.fi puhelintilausten vastaanotto tarjouskäsittely hinta- ja toimitusaikatiedot Tuotanto: Tuotantopäällikkö Jorma Saarinen Puh. (017) GSM jorma.saarinen@isvet.fi tuotanto valmisvarasto Tuotantovastaava Maarit Hiltunen Puh. (017) maarit.hiltunen@isvet.fi tuotanto valmisvarasto Myynnin ja tuotannon johto: Myyntijohtaja Jorma Louhenvirta Puh. (017) GSM jorma.louhenvirta@isvet.fi Tehtaanjohtaja Pekka Leskinen Puh. (017) GSM pekka.leskinen@isvet.fi Toimitusjohtaja Matti Pehkonen Puh. (017) GSM matti.pehkonen@isvet.fi IS-VET OY on kotimainen luonnontieteellisten opetusvälineiden ja erikoiskalusteiden valmistukseen ja markkinointiin keskittynyt yritys. Opetusvälineiden viennin lisäksi edustamme ja myymme maailman johtavien valmistajien opetusvälineitä ja -laitteita. HINNAT Verottomia nettohintoja. Oikeudet painovirheisiin ja hintamuutoksiin pidätetään. MAKSUEHDOT 14 pv netto, viivästyskorko korkolain mukainen. TOIMITUKSET Tilauksenne käsitellään viivytyksettä. Kaikki lähetykset vakuutetaan tilaajan nimiin kuljetusriskien varalle. Liitämme laskuun vakuutusmaksun (0,62 % toimituksen arvosta). Käsittelymaksu 8,20 /tilaus. Jälkitoimituksista emme peri toimitusmaksua. TOIMITUSEHTO Kuljetuspalvelusta peritään erillinen korvaus. PAKKAUS Sisältyy hintoihin. Kalusteiden pakkaus veloitetaan. HUOMAUTUKSET Lähetyksiin mahdollisesti liittyvät huomautukset pyydämme tekemään 8 päivän kuluessa käyttäen mielummin lähetyksen mukana seuraavaa toimitustarkkailulomaketta. TAKUU JA HUOLTO IS-VET:n valmistamilla tuotteilla on kahden vuoden raaka-aine- ja valmistustakuu, alumiini- ja teräskalusteiden rungoilla ja ripustusjärjestelmillä on 10 v. takuu. Muiden tuotteiden osalta ovat voimassa valmistajien takuuehdot. Toimitamme laitteisiin varaosia ja huoltomme toimii tehtaallamme Iisalmessa. Jatkuvan tuotekehittelyn vuoksi IS-VET varaa itselleen oikeuden tehdä muutoksia tuotteisiin ja niiden varustukseen siitä ennalta ilmoittamatta.

3 1 Kalusteet SISÄLLYSLUETTELO IS-VET-kalustejärjestelmä s. 2 Fysiikan ja kemian luokkien kalusteet s. 10 Fysiikan ja kemian varaston kalusteet s. 13 Laboratoriotilojen kalusteet s. 14 Maantiedon ja biologian luokkien kalusteet s. 19 Kisko- / karttajärjestelmä s. 22 Kuvaamataidon luokan kalusteet s. 24 Tekstiilityön luokan kalusteet s. 29 Teknisen työn luokan kalusteet s. 32 Ympäristö- ja luonnontiedon luokkien kalusteet s. 34 Alakoulun luokkien kalusteet s. 36 Työpöydät ja -tuolit s. 39 Varusteet s. 40 Kalusteiden mitoitus ja värit s. 42 Hakemisto s. 44

4 2 Kalustejärjestelmä IS-VET kalusteiden materiaalit: Metallirunkoiset kalusteet Runko Rungot ja jalkarakenteet epoksimaalilla polttomaalattua terästä, vakiovärinä RAL 7035 (vaalean harmaa), muut värit RAL-värikartaston mukaan. Säätöjaloilla. Hyllyt Korkeuden säätö 25 mm:n välein, säätörei itys työstetty metallirunkoon. Kannakkeet polttomaalattua terästä. Hyllyinä värilliset tarjottimet, teräshyllyt, levyhyllyt tai kuivausritilät. Tarjottimet Kestomuovista valmistetut tarjottimet osastoitavia ja korotettavia, toimivat säilytys- ja siirtoalustoina. Tarjottimissa 5 kpl integroituja nimikepidikkeitä. Värit: valkoinen, sininen, punainen, keltainen, vihreä ja harmaa. Lisäosina välijakajat, jalkatassut ja korokereunat. Tasot Molemmin puolin IKI-laminaatilla pinnoitettua kalustelevyä muovi-, puu- tai taivereunoin. Värit Formica -kartaston mukaan. Muovireunalista, 2 mm ABS. Siirtovaunuissa tasona muovikaukalo tai laminaattipintainen kansi. Allastasot HST-, RST-, epoksi-, keraamisia tai laminaattipintaisia. Laminaattipintaisten tasojen irtoaltaat polypropeenia, epoksi, HST- tai RST-altaita Muovi- ja epoksialtaisiin saatavana lisävarusteena RST-allaskansi. Ovet Liukuovet särkymätöntä polykarbonaattia tai valkoista polystyreeniä. Kehys- ja umpiovet maalattua MDF-levyä tai laminaattipintaista kalustelevyä. Liukuovet otettavissa pois siivouksen helpottamiseksi. Lukot Abloy Classic -huonekalulukkoja, Abloy Senta -lukot tilauksesta.

5 Kalustejärjestelmä 3 Alumiinirunkoiset kalusteet Kalusteiden vaaka- ja pystyprofiilit eloksoitua alumiinia. Sivulevyt melamiini- tai laminaattipintaista lastulevyä. Muut tiedot ja mitoitus kuten metallirunkoisissa kalusteissa. Levyrunkoiset kalusteet Levyrunkoiset kaapit ja hyllyt 18 mm laminaattitai melamiinipintaista lastulevyä. Värinä tehtaan valkoinen, ABS-reunalista. Metalliset sokkelikehikot säätöjaloilla. Muut tiedot ja mitoitus kuten metallirunkoisissa kalusteissa.

6 4 Kalustejärjestelmä IS-VET kalustejärjestelmä IS-VET kalustejärjestelmä muodostuu yhteensopivista osista, joiden avulla opetustila ja varasto voidaan kalustaa järkevästi ja tehokkaasti. Kalustejärjestelmän avulla opetusvälineiden säilytys on helppoa. Jokaiselle opetusvälineelle on oma paikkansa. Näin järjestys säilyy ja hävikki pienenee. Hyllyjen 25 mm:n korkeudensäädöllä tilantarve voidaan optimoida. Hyllyjen paikkaa on tarvittaessa helppo muuttaa. Siirtovaunulla välineet siirretään varastosta opetustilaan nopeasti ja helposti. Fysiikan oppilasvälinesarjat on pakattu aihealueittain erivärisille tarjottimille. Tarjottimessa on oma paikka jokaiselle välineelle, jolloin ne ovat helposti otettavissa harjoitustöitä varten ja tunnin loputtua palautettavissa takaisin tarjottimille. Käytön helpottumisen lisäksi myös välineiden säilyvyys paranee, mikä taas lisää niiden käyttöikää. Metalliset hyllykannakkeet ovat aseteltavissa 25 mm:n välein. Hyllyjen sisällön merkitseminen on vaivatonta. Tarjottimen reunassa on 5 kpl nimikepidikettä, johon nimikelappu laitetaan. Näin hyllymerkinnät ovat aina esillä ja helposti vaihdettavissa. Siirtovaunujen avulla tarjottimet ovat helposti siirrettävissä varastosta luokkaan. Siirtovaunut voi tilata avoimina tai liukuovilla. Liukuovet voidaan varustaa lukoilla.

7 Kalustejärjestelmä 5 Hyllytarjotin Osastoitava ja korotettava IS-VET hyllytarjotin on kalustejärjestelmän ydin. Hyllytarjotin toimii säilytys- ja siirtoalustana. Tarjotin on väliseinien avulla jaettavissa pienempiin lokeroihin. Näin järjestys säilyy ja valvottavuus paranee. Hyllytarjottimen väri kertoo aihealueen; tarjotin ohjautuu oikeaan kaappiin. Hyllyjen sisältö merkitään nimikelapuilla hyllytarjottimeen. Väliseinien avulla tarjotin on jaettavissa sekä syvyys- että leveyssuunnassa aina viiteen lokeroon, jotka ovat lyhyillä välilevyillä edelleen jaettavissa aina viiteen osaan. Näin saadaan aikaan erikokoisia lokeroita ryhmätyövälineiden säilytykseen. Hyllytarjottimen sisäkorkeus on 40 mm ja korokereunoilla korotettavissa säilytyslaatikoksi, jonka sisäkorkeus on 90 mm. Korkealla väliseinällä tarjotin on jaettavissa neljään osastoon. Osastoitava ja korotettava hyllytarjotin on kalustejärjestelmän vakiohylly Hyllytarjotin, valkoinen 76150B Hyllytarjotin, punainen 76150C Hyllytarjotin, keltainen 76150D Hyllytarjotin, sininen 76150E Hyllytarjotin, vihreä 76150F Hyllytarjotin, harmaa Materiaali: ruiskupuristettua muovia Mitat: 450 x 390 x 45 mm Lisäosat: Poikkiseinä 420 x 40 mm, valkoinen Väliseinä 370 x 40 mm, valkoinen Lokeroseinä 83 x 40 mm, valkoinen Korokereunat, valkoinen Korkea väliseinä, valkoinen Muut värit hyllytarjotinten mukaan B Nimikelappu, 360 kpl 76155B Hyllykannatin, teräs, harmaa Hyllytarjotin tassuilla Korokereunoilla hyllytarjottimeen 50 mm korotus Hyllylaatikko 450 x 390 x 200 mm Kansi 450 x 390 mm

8 6 Teräs- ja alumiinirunkoiset kalusteet Seinäkaapit Koodi Teräs Mitat ja varusteet / Alumiini leveys x syvyys x korkeus / x300x710, 3 hyllyä, avoin 79521K / x300x710, 3 hyllyä, kehysovi / x450x710, 3 tarjotinta, avoin / x300x710, 6 hyllyä, avoin 79551L / x300x710, 6 hyllyä, liukuovet 79551K / x300x710, 6 hyllyä, kehysovet / x450x710, 6 tarjotinta, avoin 79591L / x450x710, 6 tarjotinta, liukuovet 79591K / x450x710, 6 tarjotinta, kehysovet Kuivauskaapit / x300x710, 2 ritilää, hylly, avoin 79621K / x300x710, 2 ritilää, hylly, kehysovi / x300x710, 4 ritilää, 2 hyllyä, avoin 79651L / x300x710, 4 ritilää, 2 hyllyä, liukuovet 79651K / x300x710, 4 ritilää, 2 hyllyä, kehysovet x450x2100, 8 ritilää, avoin 77123K / 1000x450x2100, 20 ritilää, avoin / 1000x650x2100, 10 ritilää, 10 lokeroa, avoin 77223K / 1000x650x2100, 20 ritilää, avoin Säilytyskaapit 75200M 500x450x710, 2 tarjotinta, umpiovi 79706U / 400x450x850, teräshylly, umpiovi 79711U / x450x850, 2 tarjotinta, umpiovi 79716U / 600x450x850, teräshylly, umpiovi 79721U / 800x450x850, teräshylly, umpiovi 79231L / 75205L 1000x450x850, 6 tarjotinta, liukuovet 79231K / x450x850, 6 tarjotinta, kehysovet / x450x1130, 6 tarjotinta, avoin 79241L / x450x1130, 6 tarjotinta, liukuovet 79241K / x450x1130, 6 tarjotinta, kehysovet / x450x1130, 20 lokerohyllyä, avoin x450x1850, 20 tarjotinta, avoin x450x1850, 20 tarjotinta, liukuovet x450x1850, 20 tarjotinta, kehysovet 75266L 1000x450x1850, 36 tarjotinta, liukuovet 79291K / 500x450x2100, 10 tarjotinta, kehysovet / x450x2100, 6 hyllyä, avoin 79285L / x450x2100, 6 hyllyä, liukuovet 79285K / x450x2100, 6 hyllyä kehysovet / x450x2100, 20 tarjotinta, avoin 79281L / x450x2100, 20 tarjotinta, liukuovet 79281K / x450x2100, 20 tarjotinta, kehysovet / x450x2100, 10 tarjotinta, 3 hyllyä, avoin 79286L / x450x2100, 10 tarjotinta, 3 hyllyä, liukuovet / x450x2100, 5 hyllyä ja laatikkoa, 4 lankakoria / 75287B 1000x450x2100, 5 hyllyä, 10 ritilää, yläosassa liukuovet Teräsrunkoisen kaapin ovitunnus. Koodin perään: K = kehysovi L = liukuovi U = umpiovi Kaksi säilytyskaappia (kaapeissa ylimääräisiä hyllytarjottimia).

9 Teräs- ja levyrunkoiset kalusteet 7 Seinäkaapit Koodi Mitat Teräs / Kalustelevy leveys x syvyys x korkeus / x300x / x300x / x300x / x300x x300x / x300x / x300x710 Kuivauskaapit / x300x / x300x / x300x / x300x / x300x710 Alakaapit 79252U / x300x U / x570x U / x570x U / x570x850, silityslauta 79761U / x570x U / x570x x570x U / x570x x570x U / x570x x570x850 Laatikostot / x570x / x570x / x570x / x570x850 Laatikkoalakaapit / x570x / x570x / x570x850 Teräsrunkoisen kaapin ovitunnus. Koodin perään: K = kehysovi L = liukuovi U = umpiovi 79651L Kuivauskaappi RST-kuivaushyllyillä.

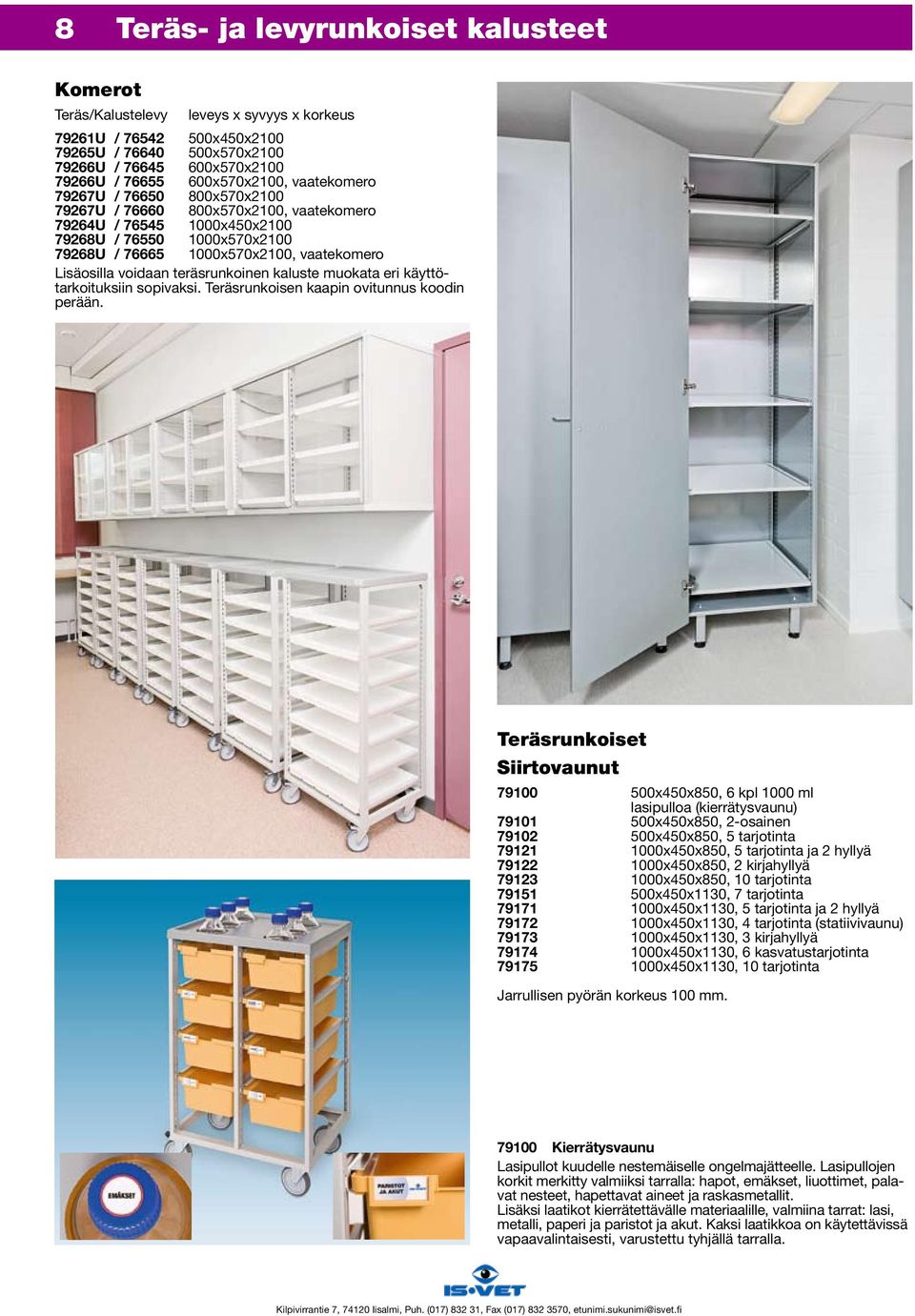

10 8 Teräs- ja levyrunkoiset kalusteet Komerot Teräs/Kalustelevy leveys x syvyys x korkeus 79261U / x450x U / x570x U / x570x U / x570x2100, vaatekomero 79267U / x570x U / x570x2100, vaatekomero 79264U / x450x U / x570x U / x570x2100, vaatekomero Lisäosilla voidaan teräsrunkoinen kaluste muokata eri käyttötarkoituksiin sopivaksi. Teräsrunkoisen kaapin ovitunnus koodin perään. Teräsrunkoiset Siirtovaunut x450x850, 6 kpl 1000 ml lasipulloa (kierrätysvaunu) x450x850, 2-osainen x450x850, 5 tarjotinta x450x850, 5 tarjotinta ja 2 hyllyä x450x850, 2 kirjahyllyä x450x850, 10 tarjotinta x450x1130, 7 tarjotinta x450x1130, 5 tarjotinta ja 2 hyllyä x450x1130, 4 tarjotinta (statiivivaunu) x450x1130, 3 kirjahyllyä x450x1130, 6 kasvatustarjotinta x450x1130, 10 tarjotinta Jarrullisen pyörän korkeus 100 mm Kierrätysvaunu Lasipullot kuudelle nestemäiselle ongelmajätteelle. Lasipullojen korkit merkitty valmiiksi tarralla: hapot, emäkset, liuottimet, palavat nesteet, hapettavat aineet ja raskasmetallit. Lisäksi laatikot kierrätettävälle materiaalille, valmiina tarrat: lasi, metalli, paperi ja paristot ja akut. Kaksi laatikkoa on käytettävissä vapaavalintaisesti, varustettu tyhjällä tarralla.

11 Teräs- ja levyrunkoiset kalusteet 9 Koska siirtovaunujen kansi on kaukalomainen, välineet eivät putoile vaunua liikuteltaessa Siirtovaunu 500x450x850, 5 tarjotinta. Pyöristä kaksi jarrullista. Vaunu voidaan varustaa myös laminaattipintaisella kannella Statiivivaunu 1000x450x Välinevaunu 1000x450x1130 lisätasolla, 6 tarjotinta, avoin Siirtovaunu 1000x450x1130, 10 tarjotinta PC-vaunu 620x535x1120, 10 koneelle Kirjavaunu 1000x450x1130.

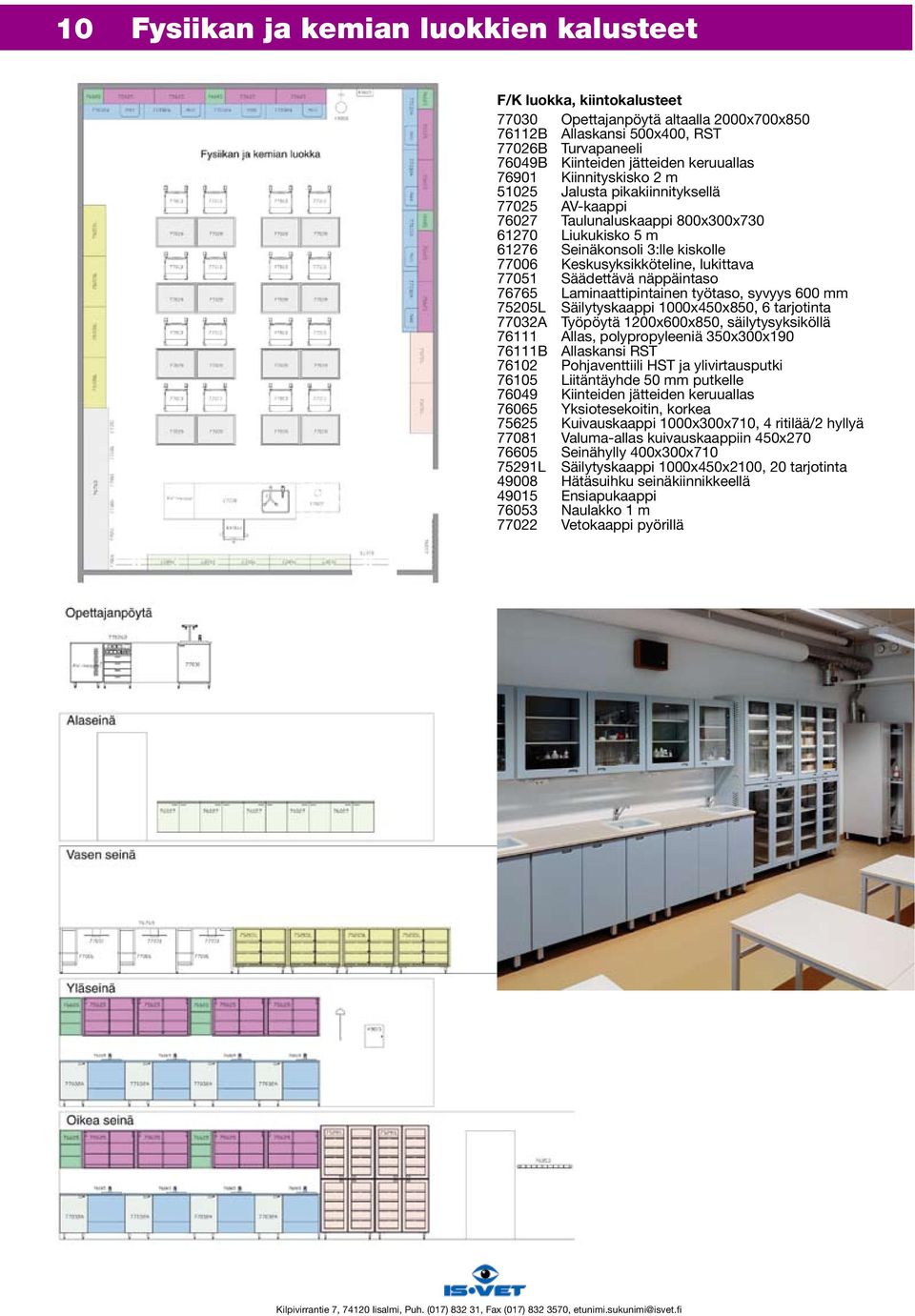

12 10 Fysiikan ja kemian luokkien kalusteet F/K luokka, kiintokalusteet Opettajanpöytä altaalla 2000x700x B Allaskansi 500x400, RST 77026B Turvapaneeli 76049B Kiinteiden jätteiden keruuallas Kiinnityskisko 2 m Jalusta pikakiinnityksellä AV-kaappi Taulunaluskaappi 800x300x Liukukisko 5 m Seinäkonsoli 3:lle kiskolle Keskusyksikköteline, lukittava Säädettävä näppäintaso Laminaattipintainen työtaso, syvyys 600 mm 75205L Säilytyskaappi 1000x450x850, 6 tarjotinta 77032A Työpöytä 1200x600x850, säilytysyksiköllä Allas, polypropyleeniä 350x300x B Allaskansi RST Pohjaventtiili HST ja ylivirtausputki Liitäntäyhde 50 mm putkelle Kiinteiden jätteiden keruuallas Yksiotesekoitin, korkea Kuivauskaappi 1000x300x710, 4 ritilää/2 hyllyä Valuma-allas kuivauskaappiin 450x Seinähylly 400x300x L Säilytyskaappi 1000x450x2100, 20 tarjotinta Hätäsuihku seinäkiinnikkeellä Ensiapukaappi Naulakko 1 m Vetokaappi pyörillä

13 Fysiikan ja kemian luokkien kalusteet 11 Opettajanpöytä ja varusteet Opettajanpöytä 2000x700x850 Alakaappi (lev. 600 mm), laatikosto (lev. 500 mm), allas, yksiotesekoitin, laboratoriohanasto, asennuskouru ja peitelevy ilman sähkövarusteita Opettajanpöytä 2000x700x850 Kuten ed. mutta ilman vesipistettä T Opettajanpöytä 2000x700x850 Laatikosto (lev. 500 mm) Turvapaneeli 500x222x65 Pääkytkin, automaattisulakkeet 3x16 A, kolmivaihepistorasia, 4 kpl maadoitettu pistorasia, oppilaspöytien magneettiventtiilin ohjauskytkin, yleisvalaistuksen kytkin, valojen himmennin, oppilaspöytien sähkön hätäkatkaisin B Turvapaneeli 500x222x65 kuten 77026, mutta ilman kolmivaihepistorasiaa Opettajanpöytä varustettuna turvapaneelilla T Opettajanpöytä ja turvapaneeli AV-kaappi 600 x 570 x 820 mm (ovi lisävaruste) Kiinnityskisko Pituus 1995 mm Kiinnityskisko Pöydän leveyden mukaan metritavarana Jalusta Mm. statiivitankojen pikakiinnittämiseen kiinnityskiskoon Jalustaa on helppo siirtää eri kohtaan pikalukituksen ansiosta.

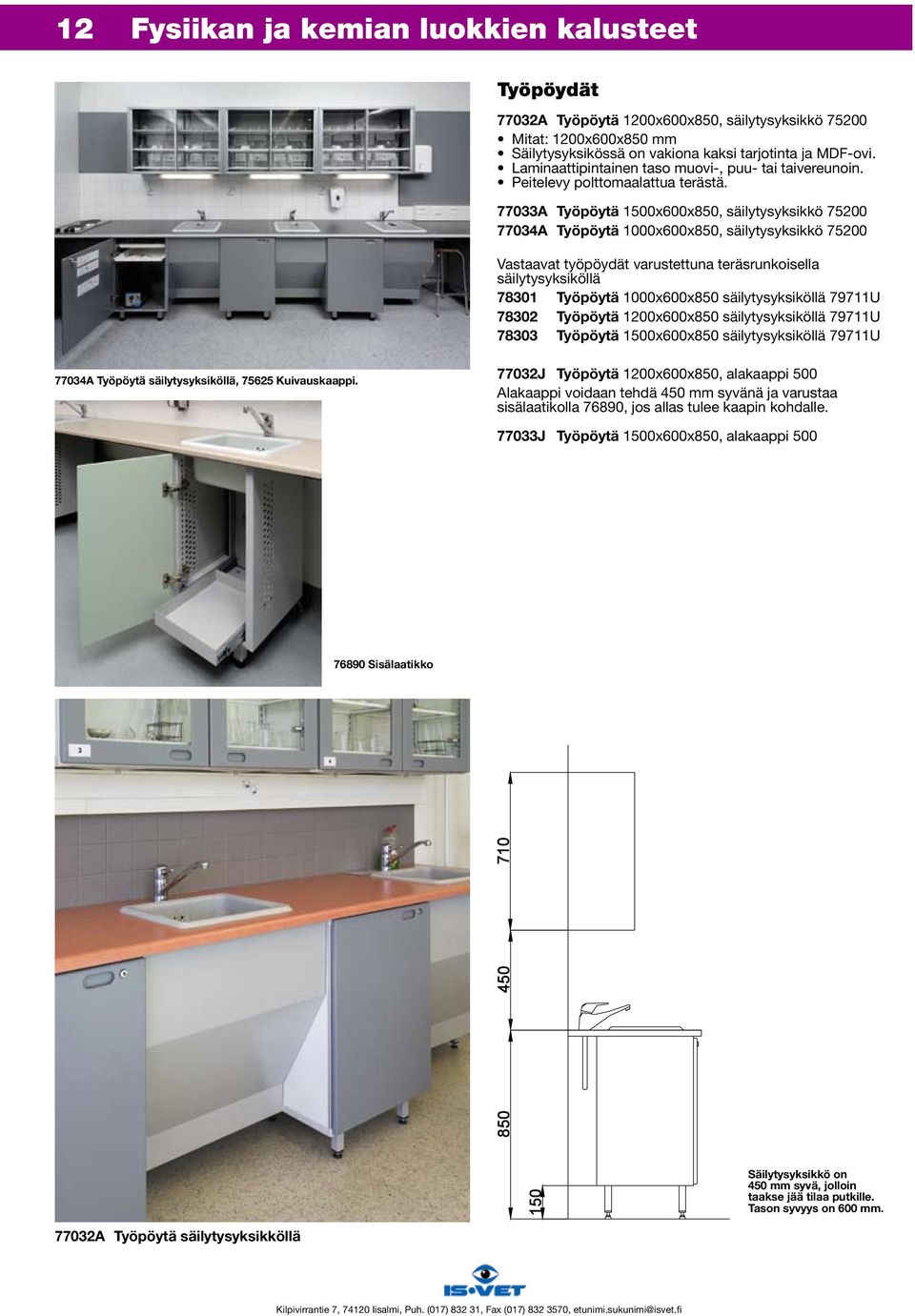

14 12 Fysiikan ja kemian luokkien kalusteet Työpöydät 77032A Työpöytä 1200x600x850, säilytysyksikkö Mitat: 1200x600x850 mm Säilytysyksikössä on vakiona kaksi tarjotinta ja MDF-ovi. Laminaattipintainen taso muovi-, puu- tai taivereunoin. Peitelevy polttomaalattua terästä A Työpöytä 1500x600x850, säilytysyksikkö A Työpöytä 1000x600x850, säilytysyksikkö Vastaavat työpöydät varustettuna teräsrunkoisella säilytysyksiköllä Työpöytä 1000x600x850 säilytysyksiköllä 79711U Työpöytä 1200x600x850 säilytysyksiköllä 79711U Työpöytä 1500x600x850 säilytysyksiköllä 79711U 77034A Työpöytä säilytysyksiköllä, Kuivauskaappi J Työpöytä 1200x600x850, alakaappi 500 Alakaappi voidaan tehdä 450 mm syvänä ja varustaa sisälaatikolla 76890, jos allas tulee kaapin kohdalle J Työpöytä 1500x600x850, alakaappi Sisälaatikko Säilytysyksikkö on 450 mm syvä, jolloin taakse jää tilaa putkille. Tason syvyys on 600 mm A Työpöytä säilytysyksikköllä

15 Fysiikan ja kemian varaston kalusteet 13 F/K varasto, kiintokalusteet Kierrätysvaunu 500x450x Vaatekomero 600x560x2100, MDF-ovi 76018J Pesupöytä 1500x600x850, HST 76049B Kiinteiden jätteiden keruuallas Kuivauskaappi 520x300x710, 2 ritilää/hylly Kuivauskaappi 1000x300x710, 4 ritilää/2 hyllyä Vetokaappi 1050x640x Siirtovaunu 500x450x1130, 7 tarjotinta Seinäkaappi 520x450x710, 3 tarjotinta Kemikaalikaappi 1000x450x Hyllykkö 1000x300x Säilytyskaappi radioaktiivisille aineille Säilytyskaappi 1000x450x2100, 10 tarjotinta ja 3 hyllyä Säilytyskaappi 1000x450x2100, 20 tarjotinta Työpöytä 2400x600x850, 600 mm alakaappi Säilytyspöytä siirtovaunuille 1700x1100x Statiivivaunu 1000x450x Välinevaunu lisätasolla 1000x450x1130, 6 tarjotinta, Siirtovaunu 1000x450x1130, 6 tarjotinta Säilytyspöytä 1700x1100x1250 siirtovaunuille Eri aihealueiden siirtovaunut säilytetään pöydän alla, jolloin vapaata laskutilaa jää paljon ja välineet ovat jo valmiiksi vaunuissa siirtoa varten.

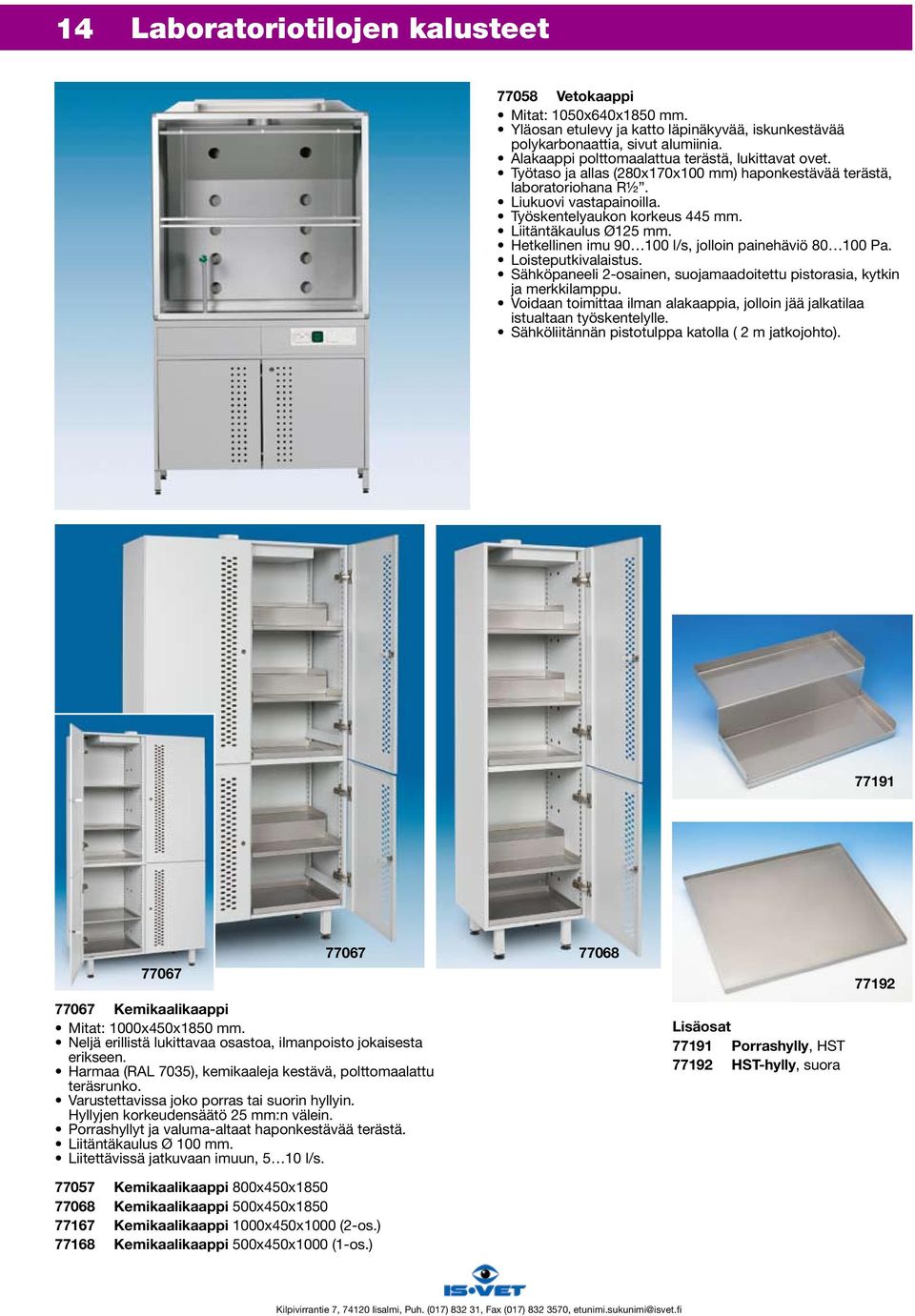

16 14 Laboratoriotilojen kalusteet Vetokaappi Mitat: 1050x640x1850 mm. Yläosan etulevy ja katto läpinäkyvää, iskunkestävää polykarbonaattia, sivut alumiinia. Alakaappi polttomaalattua terästä, lukittavat ovet. Työtaso ja allas (280x170x100 mm) haponkestävää terästä, laboratoriohana R½. Liukuovi vastapainoilla. Työskentelyaukon korkeus 445 mm. Liitäntäkaulus Ø125 mm. Hetkellinen imu l/s, jolloin painehäviö Pa. Loisteputkivalaistus. Sähköpaneeli 2-osainen, suojamaadoitettu pistorasia, kytkin ja merkkilamppu. Voidaan toimittaa ilman alakaappia, jolloin jää jalkatilaa istualtaan työskentelylle. Sähköliitännän pistotulppa katolla ( 2 m jatkojohto) Kemikaalikaappi Mitat: 1000x450x1850 mm. Neljä erillistä lukittavaa osastoa, ilmanpoisto jokaisesta erikseen. Harmaa (RAL 7035), kemikaaleja kestävä, polttomaalattu teräsrunko. Varustettavissa joko porras tai suorin hyllyin. Hyllyjen korkeudensäätö 25 mm:n välein. Porrashyllyt ja valuma-altaat haponkestävää terästä. Liitäntäkaulus Ø 100 mm. Liitettävissä jatkuvaan imuun, 5 10 l/s Kemikaalikaappi 800x450x Kemikaalikaappi 500x450x Kemikaalikaappi 1000x450x1000 (2-os.) Kemikaalikaappi 500x450x1000 (1-os.) Lisäosat Porrashylly, HST HST-hylly, suora 77192

17 Laboratoriotilojen kalusteet Vetokaappi Mitat: 1500x790x2285 mm (lasi auki 2750 mm) Yläosa ja jalkarakenne polttomaalattua terästä Tausta- ja kattolevy laminaattipintaista kalustelevyä Sivulevyt terästä, laminaattipintaista kalustelevyä, lasia tai polykarbonaattia Liukuovi laminoitua lasia, ovi varustettu vastapainoilla Vakiona loisteputkivalaistus, laboratoriohana ja 4 maadoitettua sähköpistorasiaa Työtaso ja allas haponkestävää terästä. Valinnaisena esim. keraaminen taso. Ilmastointiliitäntä katolla, Ø 250 mm, hetkellinen imu l/s, jolloin painehäviö Pa Etupaneeli laminaattipintaista kalustelevyä, etupaneeliin asennetaan LVI- ja sähköosat Etupaneelin sisäänveto 70 mm Käyttösivu vino tai suora Voidaan varustaa ilmastoiduilla alakaapeilla Työskentelytilan korkeus 1200 mm Työskentelyaukon korkeus mm Sähköliitännän kytkentärasia katolla Vesi- ja kaasuhanojen liitynnät R½" sisäkierre mutterilla Laboratoriohanat; virtauksenpitävät Broenin hanat Testattu standardin SFS-EN mukaan Vetokaappi, 1000 x 790 x 2285 mm Vetokaappi, 1200 x 790 x 2285 mm Vetokaappi, 1800 x 790 x 2285 mm Vetokaappi 77055M Reagenssikaappi Mitat: 300 x 600 x 1850 mm Runko ja jalkarakenne polttomaalattua terästä Kaapissa viisi laatikkoa, joista kolme liukuu oven mukana ulos Laatikon tilavuus 8 l Laatikoihin saatavana lisävarusteena muovikaukalot Liitäntäkaulus Ø 110 mm Jatkuva imu 5 10 l/s 77056M Reagenssikaappi, 400 x 600 x 1850 mm 77055M Reagenssikaappi Vetokaappi pyörillä Mitat: 860x560x1850 mm. Liukuovi vastapainoilla. Tasot haponkestävää terästä. Irrotettava yläosa polykarbonaattia, runko polttomaalattua terästä. Lukittavat pyörät. Poistoletku lasikuitukangasta, letkun Ø 100 mm, pituus 2 m, poistoletkussa pikaliitin. Toimitukseen sisältyy kaksi pikaliittimen vastakappaletta, toinen varastoon ja toinen luokkaan kytkemistä varten. Hetkellinen imu l/s, jolloin painehäviö Pa. Työskentelyaukon korkeus 445 mm.

18 16 Laboratoriotilojen kalusteet IS-VET-laboratoriokalusteet on suunniteltu yhteistyössä käyttäjien ja asiantuntijoiden kanssa. Niiden toiminnallisuuteen ja muunneltavuuteen eri käyttötarpeisiin on kiinnitetty erityistä huomiota. Kalustemallisto tarjoaa varustelemisen vapautta ja tukevat runkorakenteet pitkäaikaiseen käyttöön. Saatavana on myös yksilöllisesti räätälöityjä kalusteita. Lisätietoja laboratoriokalusteista RT-kortissa RT X78/ Lab7000 pöydän 1200, 1300, 1400 tai 1500 mm leveistä moduuleista voidaan helposti ja nopeasti rakentaa toimiva keskilattiaryhmä, jokamukautuumuuttuviin tarpeisiin. Sitä voidaan helposti laajentaa tai siitä voidaan poistaa tarpeettomia osia. Rakenne Järjestelmä rakentuu pystyprofiilista, hyllyn/kaapin kannattimesta, jalkaosasta ja työpöytärungosta. Pystyprofiileissa on rei itys, johon työpöytärungot kiinnittyvät (25 mm:n jako). Kiinnitystapa mahdollistaa tason sijoittamisen sopivaan korkeuteen niin istumatyöskentelyyn kuin seisomatyöhönkin. Lab7000 voidaan varustaa hyllyillä tai läpiantokaapeilla. Hyllyt ovat korkeussäädettäviä, samoin 25 mm:n jaolla. Hyllykannatin toimii samalla valolistana. Läpiantokaapin syvyydeksi voidaan valita 340 tai 500 mm. Asennuskaistaan (300 mm leveä) voidaan asentaa suppiloallas ja tarvittavat hanat. Se asennetaan kiinteästi haluttuun korkeuteen. LVI-asennuksissa tarvittavat kannakkeet voidaan kiinnittää pöydän jalkaan. Läpiviennit saadaan poistamalla pystyprofiilista mikrokiinnikkeillä kiinni oleva peitelevy. Lab7000-keskipöytä Keskipöytärunko

19 Laboratoriotilojen kalusteet 17 Työpöydän korkeus on säädettävissä portaattomasti välillä mm. Pöytämallisto kattaa leveydet mm, jako 100 mm välein. 30 mm laminaattipintainen työtaso on syvyydeltään 600/700/800 mm. Pöytärungossa on liukukiskot, joihin voidaan asentaa sivuttain liikkuva alakaappi ja/tai laatikosto. Pöytä on saatavissa myös 200 mm asennuskaistalla varustettuna (malli TPA). Molempia pöytämalleja on mahdollisuus ketjuttaa (malli TPJ ja TPAJ).Muut korkeudet ja syvyydet sopimuksen mukaan. Lab7000, L-pöytä, jatkettava Pöytien tunnukset Työpöytärungot TP Työpöytärunko, jatko TPJ 8 = 800 leveä jne. (100 mm välein mm) 6 = 600 syvä (600, 700, 800 mm ) M = 750, S = säädettävä (mekaaninen) Lab7000, L-pöytä, kiinteä Keskipöytärunko LAB Keskipöytärunko LAB, jatko 12 = 1200 mm leveä (muut 1300, 1400, 1500) 15 = 1500 (syvyys x 600 mm) 19 = 1900 (syvyys 800 x mm) H = ylähyllyt (2 kpl) Työpöytärunko asennuskaistalla (200 mm) TPA Työpöytärunko asennuskaistalla (200 mm), jatko TPAJ 8 = 800 leveä jne. (100 mm välein mm) 6 = 600 syvä, runkosyvyys ilman asennuskaistaa (600, 700, 800 mm) M = 750, S = säädettävä (mekaaninen) Yläkaapit Syvyys 320 mm seinänvieriasennuksena, 340 tai 500 mm keskilattiaasennuksena Korkeus 710, 900 mm Leveys 400, 500, 600, 800, 900, 1000, 1200 mm 2 siirrettävää hyllyä kuivauskaapissa 2 ritilähyllyä Alakaapit ja laatikostot Syvyys 560 mm Korkeus 620 mm Leveys 400, 500, 600, 800, 1000, mm 2 siirrettävää hyllyä kuivauskaapissa 2 ritilähyllyä Ylä- ja alakaappien sekä laatikostojen tunnukset (alakaappien ja laatikostojen runkomateriaalina lastulevy tai teräs) Yläkaappi YK A = avoin L = lasikehysovi LA = lasikehysovi läpianto U = umpiovi UA = umpiovi läpianto LO = liukuovi 4 = 400 mm leveä jne. S = 500 mm syvä K = 900 mm korkea Lh = lasihylly, Rh = ritilähylly LU = lukko Alakaappi AK 4 = 400 mm leveä jne. J = jätevaunu P = pyörät Laatikosto LK 4 = 400 mm leveä jne. 4 = laatikoiden määrä (tai 3, 2,1) J = jätevaunu P = pyörät Kaappien kätisyys V/O esim. YK8L = Yläkaappi 800 mm leveä, lasikehysovet

20 18 Laboratoriotilojen kalusteet Muoviallas Mitat: 425 x 375 x 200 mm (ulko); 350 x 300 x 190 mm (sisä) Muoviallas Mitat: 570 x 470 x 290 mm (ulko); 500 x 400 x 280 mm (sisä) Molemmat DIN A 4102 mukaista vaikeasti syttyvää harmaata (RAL7035) polypropeenia. Kuumuudenkesto oc Epoksiallas Mitat: 425 x 375 x 200 mm (ulko); 350 x 300 x 190 mm (sisä) Epoksiallas Mitat: 570 x 470 x 290 mm (ulko); 500 x 400 x 280 mm (sisä) Molemmat happoja ja kemikaaleja kestäviä. Kuumuudenkesto 150 oc. Väri harmaa B Allas HST Mitat: 600 x 400 x 200 mm Kaatoallas Mitat: 260 x 100 x 150 mm (sisä) Muovia, haponkestävä Kaatoallas Mitat: 260 x 110 x 150 mm Epoksia, haponkestävä 76111B Allaskansi Mitat: 376 x 327 x 1,5 mm, RST 76112B Allaskansi Mitat: 526 x 428 x 1,5 mm, RST Pohjaventtiili HST ja ylivirtausputki Liitäntäyhde Ø 50 mm:n viemäriputkelle Ylivirtausputkipaketti + vesilukko 76049B Kiinteiden jätteiden kerääjä yksittäiseen pöytään Ø 160 mm, kokonaiskorkeus 200 mm, säiliön h = 130 mm, 50 mm kierreliittimet ja 76112B Altaiden viemäriin liittämisessä tarvitaan: Pohjaventtiili HST ja ylivirtausputki Liitäntäyhde Ø 50 mm putkelle Kiinteiden jätteiden kerääjä Suositellaan asennettavaksi oppilastyöpisteiden useamman altaan yhteiseksi haju-vesilukoksi. Viemäriliitännät: Tulo Ø 50 mm kierreliitin, lähtö Ø 75 mm, h =190 mm, Ø 245 mm Polyeteeni (PEH), kotimainen Putkistoksi suositellaan PVC-muovista valmistettuja putkia Viemäriin liittäminen: ja B Jätteenkerääjiä suositellaan kemian, maatalouden, biologian ja kuvaamataidon luokkiin sekä taideaineiden tiloihin, joissa tehdään kipsi- ja savitöitä. Kaksi kerääjää peräkkäin aikaansaa hyvän saostuksen Kiinteiden jätteiden kerääjä, läpinäkyvä Läpinäkyvä, h = 280 mm, säiliön h = 150 mm, Ø 200 mm Fysiikan ja kemian luokkien oppilastyöpisteiden hanaksi suositellaan korkeaa yksiotesekoitinta, Sekoitinhana, matala Sekoitinhana, korkea Laboratoriohana Laboratoriohanasto Hätäsuihku, liitäntä R B Silmäsuihku altaalla 49008C Silmänhuuhtelulaite Kleen Eyes C Neutralointisäiliö ja ongelmajäteastia Vetoisuus 7 litraa, mustaa eteenimuovia. Vaikka viemärissä on laimennuskaivona toimiva kerääjä, on neutralointi suoritettava ennen viemäriin kaatamista C B

21 Maantiedon ja biologian kalusteet 19 M/B luokka, kiintokalusteet 77046T Opettajanpöytä 2000x700x AV-kaappi Liukukisko 5 m Seinäkonsoli 6:lle kiskolle Taulunaluskaappi 800x320x ATK-taso 1200x Vitriini 1000x450x2100, 8 hyllyä, liukuovet 77032A Työpöytä 1200x600x Allas 350x300x B Allaskansi Kiinteiden jätteiden keruuallas Yksiotesekoitin Kuivauskaappi 1000x300x710, 4 ritilää, 2 hyllyä, liukuovet Valuma-allas kuivauskaappiin Seinähylly Vitriini 1000x450x1130, 4 hyllyä, liukuovet 77045A Mikroskopointitaso 1700x500x Piirustuslaatikosto A Kasvihuonehylly 970x420x2090, 5 hyllyä M/B varasto, kiintokalusteet Viherkasvipöytä 1200x600x Välinevaraston työpöytä 2400x600x Seinähylly 600x300x Siirtovaunu 500x450x Kasvatusvaunu 970x420x Seinäkaappi 520x450x710, 3 tarjotinta, avoin Seinäkaappi 1000x450x710, 6 tarjotinta, avoin Jääkaappi/pakastin 600x600x Säilytyskaappi 1000x450x2100, 20 tarjotinta, liukuovet Piirustuslaatikosto A L Piirustuskaappi 1000x450x710, 10 A4-lomakehyllyä ja 10 A3-lomakehyllyä Säilytyskaappi 1000x450x2100, 10 tarjotinta ja 3 hyllyä, liukuovet 76018J Pesupöytä 1500x600x B Kiinteiden jätteiden keruuallas Kuivauskaappi 1000x300x710, 4 ritilää, 2 hyllyä, liukuovet Kuivauskaappi 520x300x710, 2 ritilää, 1 hylly Karttateline 500x450x Säilytyspöytä 1700x1100x1250 siirtovaunuille Siirtovaunu 1000x450x1130, 6-tarjotinta

22 20 Maantiedon ja biologian kalusteet Vitriini 1000x450x2100 mm Runko anodisoitua alumiinia 8 hyllyä Hyllykorkeudensäätö 25 mm välein, säätörei itys työstetty metallirunkoon Hyllyt karkaistua lasia, sivut lasia, ovet särkymätöntä polykarbonaattia Lukittava Kattolevyyn voidaan asentaa valaisin Vitriini 1500x450x1130 mm 4 hyllyä. Muuten kuten Vitriinin valaisin Loisteputkivalaisin 77045A Mikroskopointitaso 1500x500x850 mm Alakaappi metallirunkoinen, etusarjat maalattua MDF-levyä (saatavana myös laminaattipintaisena). Lukittava, sisältää 2 tarjotinta. Kaapin alaosassa tila 4 oppilasmikroskoopille. Laminaattipintainen taso ABS-, puu- tai taivereunoin Preparointivälinetarjotin Mahtuu 8 ryhmän preparointivälineet L Piirustuskaappi 1000x450x710 mm 10 kpl A4-hyllyjä, kukin kahdelle A4-arkille ja 10 kpl A3-hyllyjä. Hyllyt ulosvedettäviä. Voidaan toimittaa myös kaikki A4-hyllyillä, jolloin 40 A4 paikkaa. Liukuovet lukolla Diakaappi 1000x450x1130 mm Pyörillä. Kaapissa valopöytä, diakampahyllyt, diahyllyt ja diatarjotin. Kaapin kannessa läpinäkyvä katselutaso. Kaappi toimitetaan lukollisilla liukuovilla Vitriini Valopöytä 450x390x100 mm Valopöytä 930x390x100 mm 77045A Mikroskopointitaso Valopöytä Kuivauskaappi, 77034A Työpöytä säilytysyksiköllä Preparointivälinetarjotin

23 Maantiedon ja biologian kalusteet Kasvatusvaunu 970x420x1130 mm Kansilevy läpinäkyvää polykarbonaattia. Vakiona 6 kerralla kasteltavaa kasvatustarjotinta, joiden päällä idätystarjottimet kennolevyin. Toimii kasvatuspöytänä ja kasvien siirtoon. Mikäli vaunua käytetään kasvatuspöytänä, se sijoitetaan ikkunan eteen. Avoimessa vaunussa kasvit saavat valoa eivätkä kärsi siirtelystä Kasvivalaisin 700 lux Pituus 1160 mm. Sopii sijoitettavaksi kasvien yläpuolelle, vähintään 950 mm korkeuteen kasveista. Toimitetaan johtoineen ja kiinnitystarvikkeineen Kasvihuonevaunu 970x420x1130 mm Polttomaalattua terästä. Hyllyjen korkeuden säätä 25 mm välein. Lukittavat Ø 100 mm pyörät Viherkasvipöytä 1200x600 mm Korkeus alakoulussa 730 mm ja yläkoulussa 850 mm. Kansi ja hylly vettä kestävää muovipintaista vaneria. Ylätasoissa 100 mm korkeat reunat. Polttomaalattu teräsrunko. Toimii kasvatuspöytänä tai multalaatikkona. Reunojen ansiosta multa ei valu lattialle idätysastioita täytettäessä Kasvihuonehylly 970x420x2090 mm Polttomaalattu teräsrunko ja hyllyt, joiden korkeudensäätö 25 mm välein. Soveltuu luokkaan ja kasvihuoneeseen. Piirustuslaatikosto A1 1110x810x850 mm Tarkemmat tiedot sivulla B Kasvatushylly 970x420x1100 mm Voidaan kiinnittää kattoon mikroskopointitasojen yläpuolelle. Ikkunaseinällä biologian luokassa.

24 22 IS-VET -kiskojärjestelmä Liukupala Tukeva kiinnitys jousiputkeen ja kiskoon Liukukisko Eloksoitu alumiinin värinen. Vakiopituus on 6 metriä. Kiskoja voidaan lyhentää tai jatkaa aina tarpeen mukaan. Kiskon kiinnittimet ja pysäyttäjät toimitetaan kiskon mukana. Liuku toimitetaan jousiputkien mukana. Kiskojen kiinnitys Kiskot voidaan kiinnittää kattoon mukana toimitettavilla kiinnittimillä. Jos laipion korkeus on yli 3 metriä tai jos valaisinten, palkkien yms. vuoksi kiskoja ei voi asentaa suoraan kattoon, käytetään konsoleja, joita on 1:lle, 3:lle ja 6:lle kiskolle. Seinäkonsolit asennetaan metrin välein. Kiskojen väli toisistaan n. 10 cm Seinäkonsoli 1:lle kiskolle, 130 mm leveä Seinäkonsoli 3:lle kiskolle, 370 mm leveä Seinäkonsoli 6:lle kiskolle, 730 mm leveä Kattokonsolin avulla voidaan kisko kiinnittää tarvittaessa jatkumaan sivuseinälle Seinäkonsoli, Liukukisko Kattokonsoli 1:lle kiskolle, 100 mm leveä Kattokonsoli 3:lle kiskolle, 302 mm leveä Kattokonsoli 6:lle kiskolle, 662 mm leveä Jousiputket liukupaloin Jousiputki 1250 mm, harmaa Jousiputki 1500 mm, harmaa Jousiputki 1800 mm, harmaa Jousiputki 2100 mm, harmaa Jousiputki 2300 mm, harmaa Jousiputki 2500, harmaa Leveys määräytyy jousiputkeen kiinnitettävän kartan leveyden mukaan. Leveyden on oltava vähintään 50 mm kiinnitettävää karttaa leveämpi, jottei kartan reunat kosketa reunapitimiä Karttahissi Harvemmin tarvittavien, irrallisten, siirrettävien karttojen ja kuvataulujen nostamiseen esitysasentoon Liukukisko Liukupala Liukupala Valkokankaat Valkokankaat ovat mattapintaisia. Valkokankaat kiinnitetään liukukiskoon toimitukseen kuuluvilla liukupaloilla Valkokangas 1400/2000 (leveys/korkeus, mm) Valkokangas 1700/ Valkokangas 2000/ Vetotanko 1200 mm

25 Karttojen säilytystelineet 23 IS-VET-kartat luonnonmukainen väritys luja ja kestävä rakenne päivitykset ajan tasalla lukitusmekanismi päissä Kartat, joita joudutaan käyttämään useissa luokissa, säilytetään karttatelineessä. IS-VET -kartoissa on päässä ripustuskoukku.kartan kuvaosa ei joudu rasitukselle säilytysvaiheessa, koska kartta on lukittu molemmista päistä Karttateline 1000 x 180 x 700 mm 20:lle kartalle. Seinämalli 76080B Karttateline 185 x 630 x 400 mm 20:lle kartalle. Seinämalli Karttateline 500 x 450 x 730 mm 20:lle kartalle. Pystymalli. Polttomaalattua terästä, valkoinen (soveltuu myös rullalla olevien piirustusten telineeksi esim. arkkitehdeille) Karttateline 500 x 450 x 730 mm, pyörillä Kuten malli 76081, mutta varustettu pyörillä. Soveltuu hyvin myös mailojen säilytykseen esim. varastoissa ja aulatiloissa Karttateline 5-jalkainen karttateline, nostokorkeus enintään 2750 mm Karttateline Karttateline 76080B Karttateline Karttateline Karttateline

26 24 Kuvaamataidon luokan kalusteet KU-luokka, kiintokalusteet 77046T Opettajanpöytä 1500 x 700 x Piirustuslaatikosto A1, h = 850 mm 2:lla laatikostolla 77100B Alakaappi 500 x 600 x 850, MDF-ovi Alakaappi 1000 x 600 x 850, MDF-ovi Laminaattipintainen lastulevy, syvyys 800 mm Taulunaluskaappi 800 x 320 x 730, 1 hylly Liukukisko 6 m Seinäkonsoli 3:lle kiskolle Säilytyskaappi 1000 x 450 x Kuivausvaunu piirustuksille 75840L Piirustuskaappi 1000 x 450 x 710, liukuovet Laatikosto 400 x 600 x Laminaattipintainen lastulevy, syvyys 600 mm 75287B Kuvaamataidon säilytyskaappi 1000 x 450 x Hyllykomero 800 x 600 x 2100, MDF-ovi 76018J Pesupöytä 1500 x 600 x 850, HST 76049B Kiinteiden jätteiden keruuallas Kuivauskaappi 1000 x 300 x 710, 4 ritilää/2 hyllyä Maalauskaappi 1050 x 640 x Ripustusritilä kattoon

27 Kuvaamataidon luokan kalusteet 25 IS-VET-kalustejärjestelmään kuuluu myös kuvaamataidon opetustilojen suunnittelua ja käyttöä helpottavia ratkaisuja. Työt, värit ja opetusvälineet säilyvät hyvässä järjestyksessä IS-VET-tarjottimella. Kalustejärjestelmään kuuluu myös akvarellitöiden kuivattamiseen suunniteltu kaappi tai vaunu T Opettajanpöytä Piirustuslaatikosto A2 Mitat:1000 x 600 x 730 mm (h = 730, 850 tai 900), säätöjaloin. 4 kpl A2-laatikoita. Laatikot erittäin herkästi liukuvin rullaliu uin, sisämitta 480 x 940 x 60 mm. Laminaattipintainen kansi Piirustuslaatikosto A1 Mitat:1000 x 700 x 730 mm (h = 730, 850 tai 900). 6 kpl A1-laatikoita. Laatikot erittäin herkästi liukuvin rullaliu uin, sisämitta 630 x 960 x 37 mm. Laminaattipintainen kansi. Leikkaamaton A1-arkki mahtuu hyllylle T Opettajanpöytä, Piirustuslaatikosto A1 Piirustusten kuivaus, tarvikkeiden säilytys 75287B Kuvaamataidon säilytys- ja kuivauskaappi Mitat: 1000 x 450 x 2100 mm Alaosassa vakiona 10 kuivausritilähyllyä 30:lle A3-arkille. Yläosassa 5 hyllyä, polttomaalattua terästä. Hyllykorkeuden säätö 25 mm välein, säätörei itys työstetty metallirunkoon. Yläosassa lukittavat liukuovet polystyreeniä Piirustusten kuivausvaunu 1000 x 450 x 1130 mm Kuvaamataidon tilaan 60:lle A4- ja 30:lle A3-arkille. Vakiona 10 ritilähyllyä Piirustusten kuivausvaunu 1000 x 650 x 1130 mm 77123K Kuivaushylly 1000 x 450 x 2100 mm Avoin, ala- ja yläosassa 10 kuivausritilähyllyä 60:lle A3- tai 20:lle A2-arkille K Piirustusten kuivauskaappi, avoin Mitat: 1000 x 650 x 2100 mm Teräshyllyillä. Oppilastöiden säilytykseen Kuvaamataidon kuivauskaappi 1000 x 650 x 2100 mm Alaosassa maalausten pystykuivausta varten 10 pystylokerikkoa. Yläosassa 10 kuivausritilähyllyä. Avoin B Säilytyskaappi Kuvaamataidon kuivauskaappi Piirustusten kuivausvaunu 77223K Piirustusten kuivauskaappi

28 26 Kuvaamataidon luokan kalusteet Pientarvikekaapit ovat metallirunkoisia. Eri korkuisia kaappeja saadaan laittamalla vakiomittaisia yksiköitä päällekkäin Pientarvikekaappi 1000 x 450 x 1130 mm Metallirunkoinen kaappi. Vakiona 20 kpl lokerohyllyjä. Hyllyjen väri valittavissa tilattaessa. Lokeroiden kokoa voidaan muuttaa suuremmaksi poistamalla osa välilevyistä. Kaapit tilauksesta liukuovin ja lukoin Lokerohylly 75840L Piirustuskaappi, yläkaappi 1000 x 450 x 710 mm A4- ja A3-arkeille. Metallirunkoinen kaappi, varusteena 10 kpl A4-hyllyjä, kukin hylly 2:lle A4-arkille (76090) ja 10 kpl A3-hyllyjä (76091). Hyllyt ulosvedettäviä lomakehyllyjä. Voidaan toimittaa ala- tai yläkaappina. Liukuovet lukolla Lomakehylly 2 x A4-lomakkeille Lomakehylly A3-lomakkeille Videokasettikaappi 1000 x 200 x 700 mm 90:lle kasetille. Soveltuu myös äänikasettien säilytykseen M Läpinäkyvät liukuovet ja lukko Lisävaruste edelliseen. Estää kasettien luvattoman käytön Pientarvikekaappi Ripustusritilä 1250 x 2500 mm Kehys ja verkko polttomaalattua terästä. Vakioväri RAL Muut koot tilauksesta. Ripustus kattoon kierretangoilla. Töiden esillepano ja ripustus Esillepanokisko metriä Seinäkonsoli Tarvitaan kpl B Liuku koukulla Tarve kpl. Tekstiilityön luokassa esillepanokisko varustetaan koukullisilla liu uilla, joihin on kätevä ripustaa töitä esille. Kuvaamataidon tiloissa liuku ja pidike toimivat piirustusten ja filmien ripustamisessa C Liuku ja pidike Tarvitaan kpl Piirustuskaappi, yläkaappi Esillepanokisko 61199C Liuku ja pidike Ripustusritilä

29 Kuvaamataidon luokan kalusteet 27 Piirustuslaatikot Piirustuslaatikosto A0 Mitat: 1410 x 1110 x 850 mm, muut korkeudet tilauksen mukaan Laatikostomoduulin rakennekorkeus 350 mm Materiaalina polttomaalattu teräs Vakioväri harmaa RAL 7035, tilauksesta myös muita värejä Kansi muovireunaista, laminaattipintaista kalustelevyä Vakiona 5 kpl A0-laatikoita Laatikosto voidaan varustaa sarjalukolla Laatikoissa kuulalaakeriliu ut Piirustuslaatikosto A1 Mitat 1110 x 810 x 850 mm Materiaalina polttomaalattu metalli Vakioväri harmaa RAL 7035, tilauksesta myös muita värejä Kansi muovireunaista, laminaattipintaista kalustelevyä Vakiona 10 kpl A1-laatikoita. Laatikot voidaan jakaa erillisillä jakajilla osastoihin, joihin voidaan laittaa A2-, A3- ja A4-kokoisia paperiarkkeja. Laatikosto voidaan varustaa sarjalukolla Laatikoissa kuulalaakeriliu ut Piirustuslaatikosto A0 Piirustuslaatikosto A Välijakaja Materiaalina polttomaalattu metalli Voidaan asentaa ilman työkaluja A1-laatikko voidaan jakaa seuraaviin osiin: A1-laatikoiden jakokaava 2 kpl A2 1 kpl A2 + 2 kpl A3 4 kpl A3 3 kpl A3 + 2 kpl A4 1 kpl A2 + 4 kpl A4 2 kpl A3 + 4 kpl A4 1 kpl A2 + 6 kpl A4 8 kpl A4 jakajia 2 kpl 3 kpl 4 kpl 5 kpl 5 kpl 6 kpl 7 kpl 8 kpl

30 28 Tekstiilityön luokkien kalusteet TS-luokka, kiintokalusteet Kuivauskaappi 1000 x 300 x 710, 4 ritilää/2 hyllyä Valuma-allas kuivauskaapppiin 450 x J Pesupöytä 1500 x 600 x 850, HST B Kiinteiden jätteiden keruuallas Ompelukonepöytä 1200 x 600 x N Neulekone-ompelukonepöytä 1200 x 600 x Välinevaraston työpöytä 2000 x 600 x Seinäkaappi 1000 x 300 x 710, MDF-ovi Keskusyksikköteline, lukittavissa Säädettävä näppäintaso Laminaattipintainen lastulevy, syvyys 600 mm 2 m Välinevaraston työpöytä 1500 x 600 x laatikostolla Seinäkaappi 1000 x 300 x 710, 6 hyllyä Hyllykkö 800 x 300 x 2100, avoin Hyllykkö 500 x 300 x 2100, avoin L Säilytyskaappi 1000 x 450 x 850, 6 tarjotinta Taulunaluskaappi 800 x 320 x 730, 1 hylly T Opettajanpöytä-leikkauspöytä L Oppilastarvikekaappi 1000 x 450 x Teksiilityön säilytyskaappi 1000 x 450 x Vaatekomero 800 x 600 x 2100, MDF-ovi Hyllykomero 800 x 600 x 2100, MDF-ovi Alakaappi 1000 x 600 x 850, MDF-ovi RST-taso 2000 x Yksiotesekoitin, korkea Kiinteiden jätteiden keruuallas Kuivauskaappi 800 x 300 x 710, MDF-ovi Kuivauskaappi 1000 x 300 x 710, 4 ritilää/2 hyllyä Alakaappi 600 x 600 x 850, MDF-ovi Laminaattipintainen lastulevy, syvyys 600 mm 2 m 77031S Silitys/leikkauspöytä Ripustustilä kattoon Ompelukonepöytä

31 Tekstilityön luokkien kalusteet 29 IS-VET-kalustejärjestelmä sopii hyvin myös tekstiilityön opetustiloihin. Järjestelmän avulla voidaan opetustila kalustaa siten, että jokaisella opetusvälineellä ja kaikilla materiaaleilla on omat paikkansa. IS-VET-kalustejärjestelmän avulla tarvittavat välineet ja materiaalit löytyvät nopeasti ja helposti T Opettajanpöytä - leikkuupöytä 2000 x 1400 x 850mm Etupuolella laatikosto. Päässä kaavalaatikosto, 6 kpl A-1-laatikoita. Luokan puoleisella sivulla kirjahylly T Opettajanpöytä leikkuupöytä 77031S Silitys/leikkauspöytä 2000 x 1200 x 850 mm Runko polttomaalattua terästä. Vakiona 2 silityslautamekanismia tason alla sekä isot hyllyt kangaspakkojen säilytykseen. Toisessa päädyssä kaavarullateline. Tasolevy laminaattipintaista kalustelevyä Ompelukonepöytä Mitat: 1200 x 600 x 730 mm (ala-asteella h = 670 mm). Alakaappi lukittava ompelukoneen säilytyskaappi. Kaapin alahylly erikoisliukukiskoin, jolloin ompelukone on helppo ottaa kaapista ja laittaa sinne takaisin.ylinnä säilytyslaatikko N Neulekone - ompelukonepöytä Kuten mutta etureunassa 100 mm:n lippa neulekoneen kiinnittämistä varten S Ompelukone-silityspöytä Alakaappi silitysmekanismilla S Silitys/leikkauspöytä 77010P Tekstiililuokan työpöytä, levitettävä Koko:1400 x 700 x 730 mm. Levitettynä 1400 x 900 x 730 mm. Polttomaalattu teräsrunko, muovireunainen, laminaattikansi T Tekstiililuokan työpöytä Mitat: 1400 x 700 x 730 mm (ala-asteille h = 670 mm). Polttomaalattu teräsrunko. Hahlot tarviketarjottimille. 100 mm:n lippa edessä Tekstiilityöluokan siirtovaunu

32 30 Tekstiilityön luokkien kalusteet Oppilastarvikkeiden säilytys Jokaisella oppilaalla nimellä varustettu tarjotin, jolla tarvikkeet siirretään työpisteeseen. Tekstiililuokan työpöydissä hahlot tarjottimille. Kuhunkin 1850 mm korkeaan kaappiin mahtuu 36 tarjotinta L Oppilastarvikekaappi 1000 x 450 x 1850 mm 36 tarjotinta, alumiinirunko, valkoiset liukuovet polystyreeniä L Oppilastarvikekaappi Tekstiilityön säilytyskaappi 1000 x 450 x 2100 mm Yläosassa 5 kpl polttomaalattuja teräshyllyjä. Sopii mm. kangaspakkojen säilytykseen. Alaosassa 4 lankakorihyllyä ja 5 osastoitavaa laatikkoa Kaavakalvorullateline Korkeus 1100 mm. Pyörivän telineen Ø 300 mm ja akselin Ø 30 mm. Yläpäässä lukitsin. Voidaan kiinnittää seinään tai lattiaan Tekstiilityön säilytyskaappi Kangaspakkavaunu 1500 x 800 x 1100 mm Metallirunkoinen vaunu kangaspakkojen säilytykseen ja siirtämiseen. Vakiona 6 kpl kangaspakkojen säilytykseen taivutettua muotolevyä Varastoporras Korkeus 360 mm.varustettu pyörillä, jotka painuvat sisään kun portaalle astutaan.

33 Tekstilityön luokkien kalusteet 31

34 32 Teknisen työn luokkien kalusteet Maalauskaappi Mitat: 1050x640x1850 mm Yläosa ja alakaappi polttomaalattua terästä Taso haponkestävää terästä Liitäntäkaulus Ø 200 mm, imu noin 150 l/s, painehäviö noin 150 Pa puhtaalla suodattimella Toimitukseen kuuluu myös suodatinkangas, vaihdettavissa pitimeen. Vakiovarusteena myös pyörivä maalausteline, joka on hankittavissa myös erikseen. Yläosan vapaa-aukko 1000x900 mm Maalikaappi Mitat: 800x450x1850 mm Teräsrakenteinen Suorat hyllyt Liitäntäkaulus Ø 100 mm, jatkuva imu 5 10 l/s Kuivauskaappi Mitat: 1000x450x1130 mm 6 ritilää Liitäntäkaulus Ø 1250mm Piirilevyjen syövytyskaappi Mitat: 1250x640x1850 mm Yläosa ja alakaappi polttomaalattua terästä Työtaso altaalla haponkestävää terästä, altaan koko 340x300x140 mm. Liitäntäkaulus Ø 200 mm, imu noin 150 l/s, painehäviö noin 150 Pa puhtaalla suodattimella Loisteputkivalaistus ja yksiotesekoitin pesukoneliitännällä Sähköpaneelissa suojamaadoitettu kaksoispistorasia, kytkin ja merkkilamppu Vakiona myös kiinteiden jätteiden kerääjä Hiontapöytä 1000x500x750 Hionta-alustana koivuritilä. 100 mm liitäntä purunpoistoon. Runko porttomaalattua terästä Kuumakäsittelypöytä 1600x600x Kannen rakenne: 2 mm ky-va teräs, 8 mm asbestivapaa rakennelevy, 25 mm lastulevy, tulitiiliä 10 kpl. Tasoa kiertää kulmarauta. Teräsputkirunko korkeussäädöllä. Lattiakiinnitysmahdollisuus.

35 Teknisen työn luokkien kalusteet Maalauspöytä 1800x1000x850 mm Runko polttomaalattua terästä, tasoa kiertää kulmarauta. Tason runko 32 mm lastulevy, jonka päällä 3 mm MDF-levy. MDF-levy voidaan kääntää ympäri jolloin tason käyttöikä pitenee. Muut koot ja tasomateriaalit tilauksesta Hitsauspöytä 1000x500x750 mm Runko polttomaalattua terästä. Teräslevykansi ja irrotettava levyosa. 100 mm liitäntä hitsauskaasujen poistoon. Vakiona kappaleenpidin Levyvaunu 1500x600x900 mm, 4 kaidetta 77152B Levyvaunu 1500x600x900 mm, 6 kaidetta Vaunussa kaksi kiinteää reunakaidetta ja paikat neljälle lisäkaiteelle. Voidaan käyttää sekä puu- että metallilevyjen säilytykseen. (Kuvan konsolit erikoismitoilla.) Seinäkonsoli 100x380x2100 mm Puutavaran ja metallitankojen säilytykseen. Kannattimien jakoväli 300 mm, kannattimet ruuvikiinnitteisiä. Seinäkonsolit kiinnitetään 600 mm välein seinään. Saatavina erisyvyisillä kannattimilla: metalli 300 mm ja puutavara mm Palikkavaunu 900x900x750 mm Laidat ja pohja polttomaalattua terästä. Varustettu kääntöpyörin Puristinvaunu 800x620x1400 mm Runko polttomaalattua terästä.

36 34 Ympäristö- ja luonnontiedon luokkien kalusteet Ympäristö- ja luonnontiedon luokka, kiintokalusteet 77046T Opettajanpöytä 2000x700x850, laatikosto Säilytyskaappi 1000x450x Liukukisko 6 m Seinäkonsoli 6:lle kiskolle Taulunaluskaappi 800x320x A Mikroskopointitaso 1500x500x Piirustuslaatikosto A Viherkasvipöytä 1200x600x A Työpöytä 1200x600x Allas, polypropyleeniä 350x300x B Allaskansi Kiinteiden jätteiden keruuallas Yksiotesekoitin Kuivauskaappi 1000x300x710, 4 ritilää, 2 hyllyä, liukuovet Valuma-allas kuivauskaappiin Kirjavaunu 1000x450x L Piirustuskaappi 1000x450x710, 10 A4-lomakehyllyä ja 10 A3-lomakehyllyä Vitriini 1000x450x2100, 8 hyllyä, liukuovet Säilytyskaappi 1000x450x2100, 20 tarjotinta Säilytyskaappi 1000x450x2100, 10 tarjotinta/3 hyllyä

37 Ympäristö- ja luonnontiedon luokkien kalusteet A Työpöytä säilytysyksiköllä Työpöydän mitat 1200 x 600 x 730 mm 77033A Työpöytä 1500 x 600 x 730 mm 77034A Työpöytä 1000 x 600 x 730 mm Vastaavat työpöydät varustettuna teräsrunkoisella säilytysyksiköllä: Työpöytä 1000 x 600 x 730 mm Työpöytä 1200 x 600 x 730 mm Työpöytä 1500 x 600 x 730 mm Kuivauskaappi 1000 x 300 x 710 mm Kuivauskaappi ilman ovia Kuivauskaappi liukuovin Kuivauskaappi kehysovin Kuivauskaappi 500 x 300 x 710 mm, avoin Kuivauskaappi 500 x 300 x 710 mm, MDF-kehysovi Vitriini 1000 x 450 x 2100 mm Runko anodisoitua alumiinia 8 hyllyä Hyllykorkeuden säätö 25 mm:n välein Hyllyt karkaistua lasia, sivut lasia, ovet särkymätöntä polykarbonaattia Lukittava Kattolevyyn voidaan asentaa valaisin Vitriini 1000 x 450 x 1130 mm 4 hyllyä. Materiaalit kuten edellisessä Vitriinin valaisin, asennetaan katolle Ilmoitustauluvitriini 935 x 715 x 115 mm lukolliset liukuovet Säilytyskaappi 1000 x 450 x 2100 mm 10 tarjotinta ja 3 hyllyä, liukuovet Säilytyskaappi 1000 x 450 x 2100 mm, kehysovet. Kehysovet maalattu MDF:ää. Jos lukittavat ovet, lisää tilauskoodin jälkeen L. Vakiona 20 muovitarjotinta, mutta voidaan varustaa erikoishyllyillä asiakkaan toivomuksen mukaan Säilytyskaappi 1000 x 450 x 2100 mm, liukuovet 77045A Mikroskopointitaso 1500 x 500 x 850 mm Tason pituus tilan mukaan, syvyys vakiona 500 mm (korkeus 730, 850, 900 mm) Alakaappi metallirunkoinen, etusarjat maalattua MDF-levyä, saatavana myös laminaattipintaisena Alakaappi lukittava, sisältää 2 tarjotinta, kaapin alaosassa tilaa 4 oppilasmikroskoopille Laminaattipintainen taso muovi-, puu- tai taivereunoin Opettajanpöytä 2000 x 700 x 850 mm Vakiotoimitukseen kuuluu allas, hanat, asennuskouru ja peitelevy ilman sähkövarusteita. Laminaattipintainen kansilevymuovireunalistalla Kuivauskaappi, 77032A Työpöytä ja Säilytyskaapit Siirtovaunu Vitriini Vetokaappi 860 x 560 x 1850 mm, varustettu pyörillä Etulevyssä (liukuikkuna) vastapainot Tasot haponkestävää terästä Irrotettava yläosa polykarbonaattia, runko polttomaalattua metallia Lukittavat pyörät Poistoletku lasikuitukangasta, letkun Ø 100 mm, pituus 2 m, poistoletkussa pikaliitin. Toimitukseen sisältyy kaksi pikaliittimen vastakappaletta, toinen varastoon, toinen luokkaan kytkemistä varten Hetkellinen imu l/s, jolloin painehäviö Pa Työskentelyaukon korkeus 445 mm Siirtovaunu 500 x 450 x 1130 mm, avoin, 7 tarjotinta Kenttävälineiden kuivausteline Kenttävälineiden kuivausteline Opettajanpöytä, Siirrettävä vetokaappi, Siirtovaunu
