1 1/24 Vantaan kaupunki Kaupunkisuunnittelu Kaupunginosa 63 Viertola Tikkurilan urheilupuisto Asemakaavan muutoksen selostus, sekä tonttijaon muutos, joka koskee päivättyä asemakaavakarttaa nro / II

2 2/24 1 Perus ja tunnistetiedot 1.1 Tunnistetiedot Asemakaavan muutos Kaupunginosa 63 Viertola Osa korttelia Tonttijaon muutos Osa korttelia Vireille tulo Kaupunkisuunnittelulautakunta , Kaupunginhallitus 1.2 Kaava-alueen sijainti Suunnittelualue sijaitsee Viertolan kaupungin-osassa Osmankäämintien itäpuolella Läntisen Valkoisenlähteentien ja Lummetien välissä. 1.3 Kaavan nimi ja tarkoitus Tikkurilan urheilupuiston kaavamuutos nro , jota on hakenut Vantaan kaupungin yrityspalvelut Aloitteen kaavamuutoksesta on tehnyt Kiinteistö Oy Tikkurilan Urheilutalo, joka on osittain vuokrannut tontin 63191/17 ja ylläpitää aluetta Vantaan kaupungin kanssa yhdessä keskinäisin sopimuksin. Kaavamuutos mahdollistaa kahden uuden harjoitusjäähallin rakentamisen kahden rakennetun hallin lisäksi.

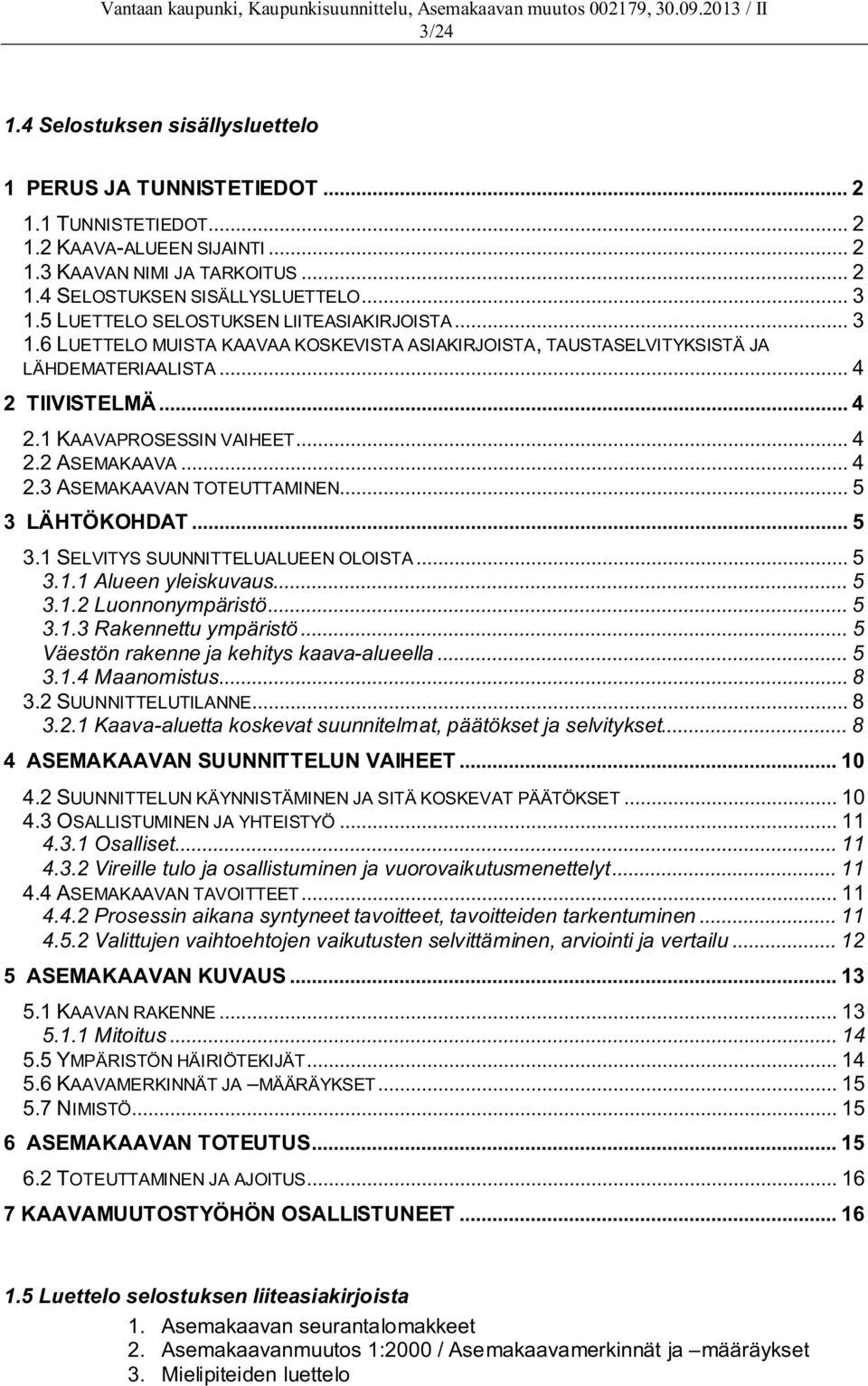

3 3/ Selostuksen sisällysluettelo 1 PERUS JA TUNNISTETIEDOT TUNNISTETIEDOT KAAVA-ALUEEN SIJAINTI KAAVAN NIMI JA TARKOITUS SELOSTUKSEN SISÄLLYSLUETTELO LUETTELO SELOSTUKSEN LIITEASIAKIRJOISTA LUETTELO MUISTA KAAVAA KOSKEVISTA ASIAKIRJOISTA, TAUSTASELVITYKSISTÄ JA LÄHDEMATERIAALISTA TIIVISTELMÄ KAAVAPROSESSIN VAIHEET ASEMAKAAVA ASEMAKAAVAN TOTEUTTAMINEN LÄHTÖKOHDAT SELVITYS SUUNNITTELUALUEEN OLOISTA Alueen yleiskuvaus Luonnonympäristö Rakennettu ympäristö... 5 Väestön rakenne ja kehitys kaava-alueella Maanomistus SUUNNITTELUTILANNE Kaava-aluetta koskevat suunnitelmat, päätökset ja selvitykset ASEMAKAAVAN SUUNNITTELUN VAIHEET SUUNNITTELUN KÄYNNISTÄMINEN JA SITÄ KOSKEVAT PÄÄTÖKSET OSALLISTUMINEN JA YHTEISTYÖ Osalliset Vireille tulo ja osallistuminen ja vuorovaikutusmenettelyt ASEMAKAAVAN TAVOITTEET Prosessin aikana syntyneet tavoitteet, tavoitteiden tarkentuminen Valittujen vaihtoehtojen vaikutusten selvittäminen, arviointi ja vertailu ASEMAKAAVAN KUVAUS KAAVAN RAKENNE Mitoitus YMPÄRISTÖN HÄIRIÖTEKIJÄT KAAVAMERKINNÄT JA MÄÄRÄYKSET NIMISTÖ ASEMAKAAVAN TOTEUTUS TOTEUTTAMINEN JA AJOITUS KAAVAMUUTOSTYÖHÖN OSALLISTUNEET Luettelo selostuksen liiteasiakirjoista 1. Asemakaavan seurantalomakkeet 2. Asemakaavanmuutos 1:2000 / Asemakaavamerkinnät ja määräykset 3. Mielipiteiden luettelo

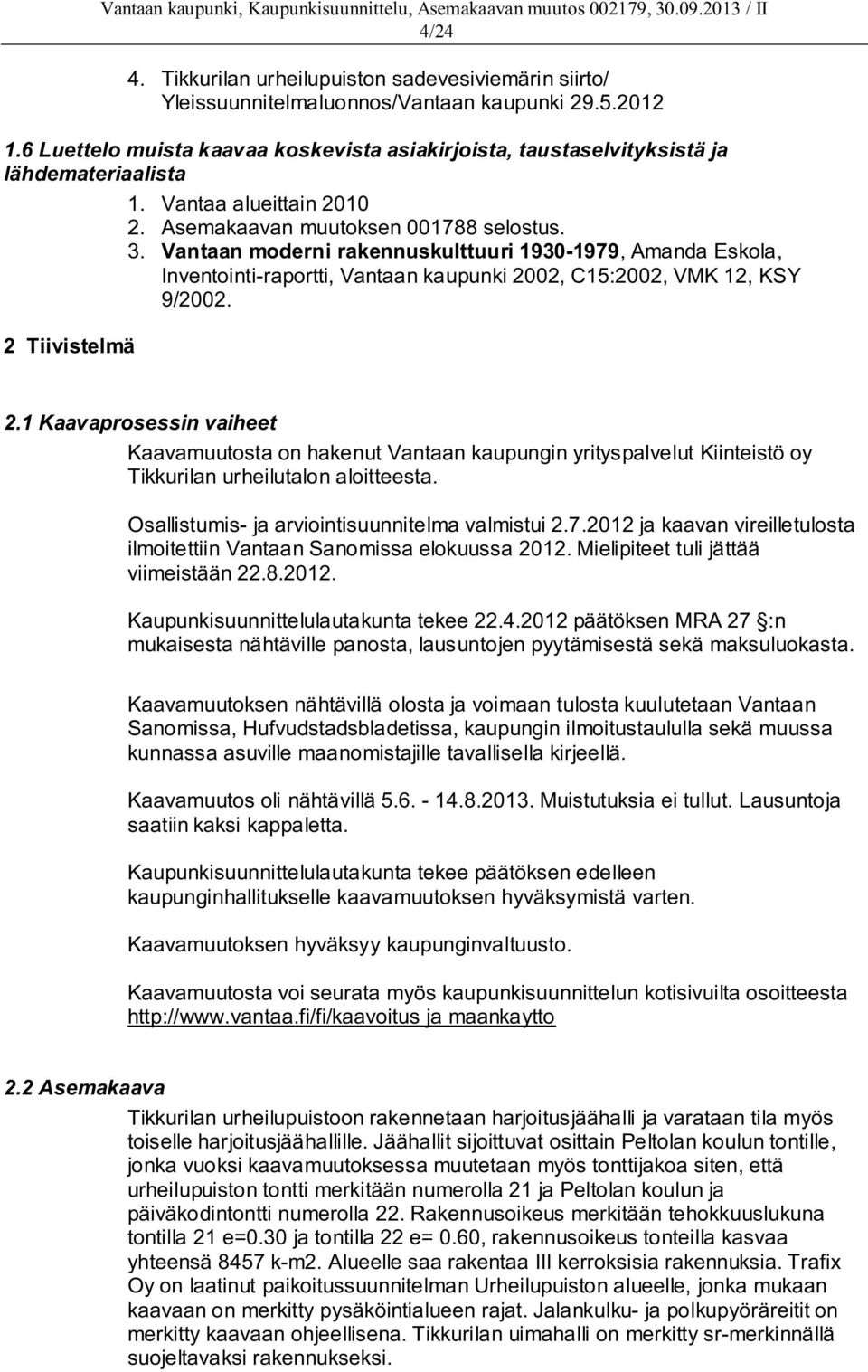

4 4/24 4. Tikkurilan urheilupuiston sadevesiviemärin siirto/ Yleissuunnitelmaluonnos/Vantaan kaupunki Luettelo muista kaavaa koskevista asiakirjoista, taustaselvityksistä ja lähdemateriaalista 1. Vantaa alueittain Asemakaavan muutoksen selostus. 3. Vantaan moderni rakennuskulttuuri , Amanda Eskola, Inventointi-raportti, Vantaan kaupunki 2002, C15:2002, VMK 12, KSY 9/ Tiivistelmä 2.1 Kaavaprosessin vaiheet Kaavamuutosta on hakenut Vantaan kaupungin yrityspalvelut Kiinteistö oy Tikkurilan urheilutalon aloitteesta. Osallistumis- ja arviointisuunnitelma valmistui ja kaavan vireilletulosta ilmoitettiin Vantaan Sanomissa elokuussa Mielipiteet tuli jättää viimeistään Kaupunkisuunnittelulautakunta tekee päätöksen MRA 27 :n mukaisesta nähtäville panosta, lausuntojen pyytämisestä sekä maksuluokasta. Kaavamuutoksen nähtävillä olosta ja voimaan tulosta kuulutetaan Vantaan Sanomissa, Hufvudstadsbladetissa, kaupungin ilmoitustaululla sekä muussa kunnassa asuville maanomistajille tavallisella kirjeellä. Kaavamuutos oli nähtävillä Muistutuksia ei tullut. Lausuntoja saatiin kaksi kappaletta. Kaupunkisuunnittelulautakunta tekee päätöksen edelleen kaupunginhallitukselle kaavamuutoksen hyväksymistä varten. Kaavamuutoksen hyväksyy kaupunginvaltuusto. Kaavamuutosta voi seurata myös kaupunkisuunnittelun kotisivuilta osoitteesta ja maankaytto 2.2 Asemakaava Tikkurilan urheilupuistoon rakennetaan harjoitusjäähalli ja varataan tila myös toiselle harjoitusjäähallille. Jäähallit sijoittuvat osittain Peltolan koulun tontille, jonka vuoksi kaavamuutoksessa muutetaan myös tonttijakoa siten, että urheilupuiston tontti merkitään numerolla 21 ja Peltolan koulun ja päiväkodintontti numerolla 22. Rakennusoikeus merkitään tehokkuuslukuna tontilla 21 e=0.30 ja tontilla 22 e= 0.60, rakennusoikeus tonteilla kasvaa yhteensä 8457 k-m2. Alueelle saa rakentaa III kerroksisia rakennuksia. Trafix Oy on laatinut paikoitussuunnitelman Urheilupuiston alueelle, jonka mukaan kaavaan on merkitty pysäköintialueen rajat. Jalankulku- ja polkupyöräreitit on merkitty kaavaan ohjeellisena. Tikkurilan uimahalli on merkitty sr-merkinnällä suojeltavaksi rakennukseksi.

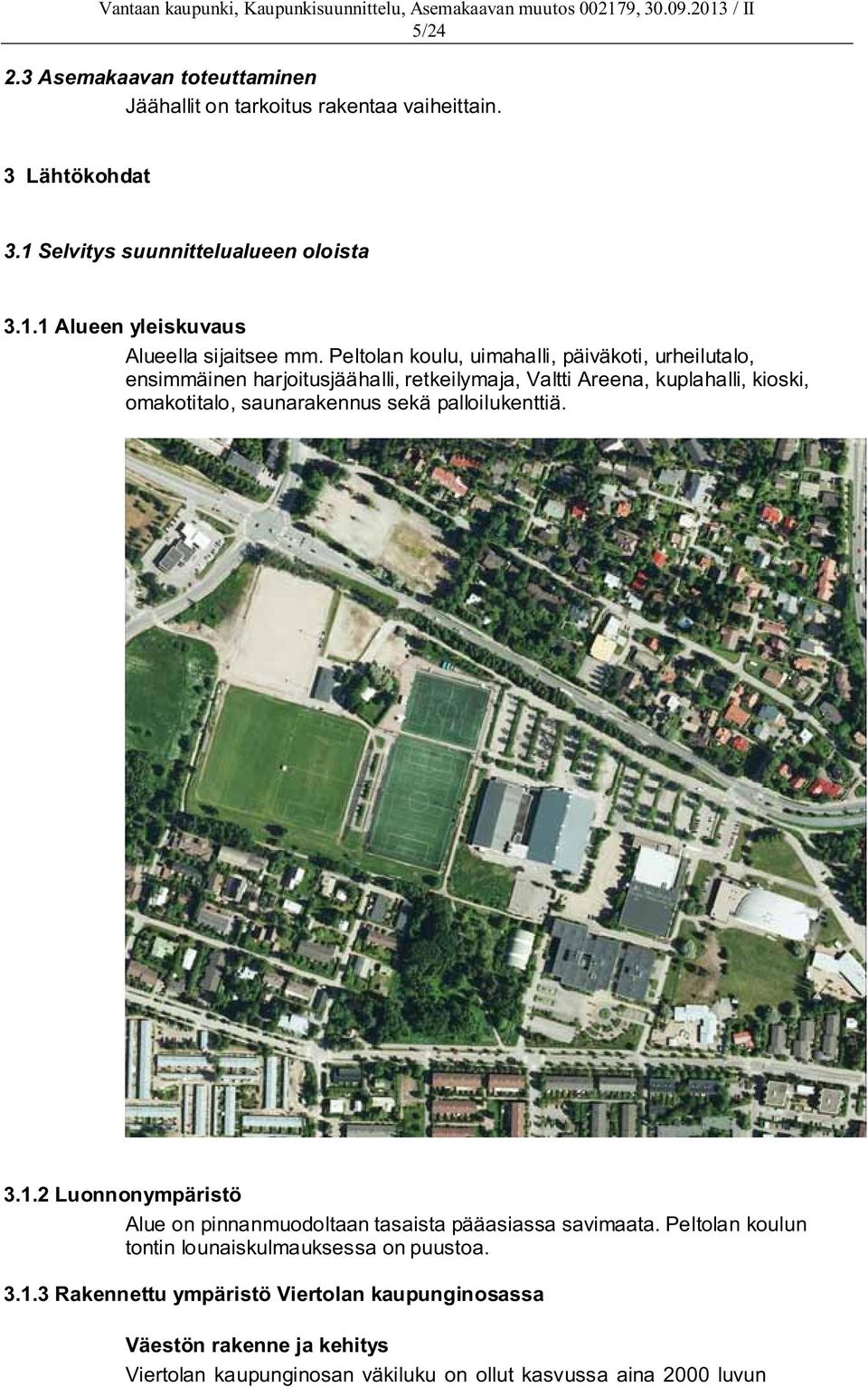

5 5/ Asemakaavan toteuttaminen Jäähallit on tarkoitus rakentaa vaiheittain. 3 Lähtökohdat 3.1 Selvitys suunnittelualueen oloista Alueen yleiskuvaus Alueella sijaitsee mm. Peltolan koulu, uimahalli, päiväkoti, urheilutalo, ensimmäinen harjoitusjäähalli, retkeilymaja, Valtti Areena, kuplahalli, kioski, omakotitalo, saunarakennus sekä palloilukenttiä Luonnonympäristö Alue on pinnanmuodoltaan tasaista pääasiassa savimaata. Peltolan koulun tontin lounaiskulmauksessa on puustoa Rakennettu ympäristö Viertolan kaupunginosassa Väestön rakenne ja kehitys Viertolan kaupunginosan väkiluku on ollut kasvussa aina 2000 luvun

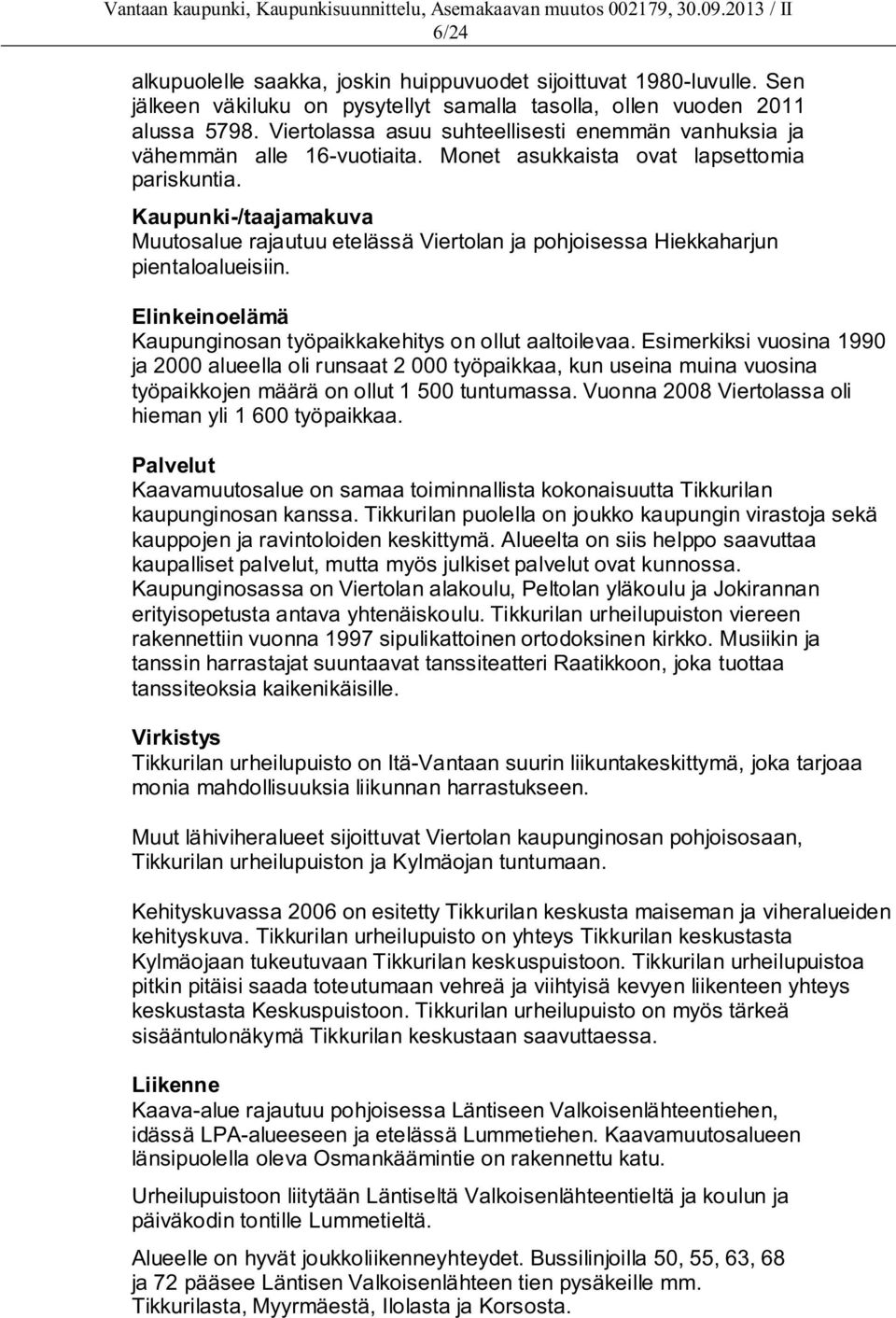

6 6/24 alkupuolelle saakka, joskin huippuvuodet sijoittuvat 1980-luvulle. Sen jälkeen väkiluku on pysytellyt samalla tasolla, ollen vuoden 2011 alussa Viertolassa asuu suhteellisesti enemmän vanhuksia ja vähemmän alle 16-vuotiaita. Monet asukkaista ovat lapsettomia pariskuntia. Kaupunki-/taajamakuva Muutosalue rajautuu etelässä Viertolan ja pohjoisessa Hiekkaharjun pientaloalueisiin. Elinkeinoelämä Kaupunginosan työpaikkakehitys on ollut aaltoilevaa. Esimerkiksi vuosina 1990 ja 2000 alueella oli runsaat työpaikkaa, kun useina muina vuosina työpaikkojen määrä on ollut tuntumassa. Vuonna 2008 Viertolassa oli hieman yli työpaikkaa. Palvelut Kaavamuutosalue on samaa toiminnallista kokonaisuutta Tikkurilan kaupunginosan kanssa. Tikkurilan puolella on joukko kaupungin virastoja sekä kauppojen ja ravintoloiden keskittymä. Alueelta on siis helppo saavuttaa kaupalliset palvelut, mutta myös julkiset palvelut ovat kunnossa. Kaupunginosassa on Viertolan alakoulu, Peltolan yläkoulu ja Jokirannan erityisopetusta antava yhtenäiskoulu. Tikkurilan urheilupuiston viereen rakennettiin vuonna 1997 sipulikattoinen ortodoksinen kirkko. Musiikin ja tanssin harrastajat suuntaavat tanssiteatteri Raatikkoon, joka tuottaa tanssiteoksia kaikenikäisille. Virkistys Tikkurilan urheilupuisto on Itä-Vantaan suurin liikuntakeskittymä, joka tarjoaa monia mahdollisuuksia liikunnan harrastukseen. Muut lähiviheralueet sijoittuvat Viertolan kaupunginosan pohjoisosaan, Tikkurilan urheilupuiston ja Kylmäojan tuntumaan. Kehityskuvassa 2006 on esitetty Tikkurilan keskusta maiseman ja viheralueiden kehityskuva. Tikkurilan urheilupuisto on yhteys Tikkurilan keskustasta Kylmäojaan tukeutuvaan Tikkurilan keskuspuistoon. Tikkurilan urheilupuistoa pitkin pitäisi saada toteutumaan vehreä ja viihtyisä kevyen liikenteen yhteys keskustasta Keskuspuistoon. Tikkurilan urheilupuisto on myös tärkeä sisääntulonäkymä Tikkurilan keskustaan saavuttaessa. Liikenne Kaava-alue rajautuu pohjoisessa Läntiseen Valkoisenlähteentiehen, idässä LPA-alueeseen ja etelässä Lummetiehen. Kaavamuutosalueen länsipuolella oleva Osmankäämintie on rakennettu katu. Urheilupuistoon liitytään Läntiseltä Valkoisenlähteentieltä ja koulun ja päiväkodin tontille Lummetieltä. Alueelle on hyvät joukkoliikenneyhteydet. Bussilinjoilla 50, 55, 63, 68 ja 72 pääsee Läntisen Valkoisenlähteen tien pysäkeille mm. Tikkurilasta, Myyrmäestä, Ilolasta ja Korsosta.

7 7/24 Rakennettu kulttuuriympäristö ja muinaismuistot Vantaan Tikkurilan uimahalli, valmistuessaan pohjoismaiden suurin uimahalli, valmistui 1968 ja siellä oli maan ensimmäinen 50 metrin uima-allas. Halli on muodoltaan osa pallon segmenttiä, se on teräsbetonirakenteinen neljän hallin pituussuuntaan olevan kaaren varaan. Lasiseinä avautuu lounaaseen. Allas on 13,5 m x 50 m, kuusi rataa ja uimahyppyjen suorituspaikat. Hyppytornin korkein taso 10 m. Leikki- ja opetusallas ja katsomo. Tikkurilan uimahallin suunnittelivat Vantaan kunnanarkkitehdit Karl Haglund ja Pauli Sulonen. Pauli Sulosesta tuli Vantaan ensimmäinen kaupunginarkkitehti 1970-luvun alussa. Tikkurilan uimahalli on arvotettu vantaan rakennusperinnön kannalta merkittäväksi kohteeksi A2 (Vantaan moderni rakennuskulttuuri , Amanda Eskola, Inventointi-raportti, Vantaan kaupunki 2002). Tikkurilan uimahalli 1968 (kuva Helsingin pitäjä 1970)

8 8/24 Tikkurilan uimahalli nykyisin, Google Tekninen huolto Aluetta palvelevat yleiset vesijohdot ja viemärit on rakennettu. Nykyinen hulevesiviemäri kulkee rakennettavien hallirakennusten kohdalla ja sitä joudutaan siirtämään metriä. Muilta osin hallit voidaan liittää nykyiseen vesi- ja viemäriverkkoon Maanomistus Alueen omistaa Vantaan kaupunki. Vuokralaisena toimii Kiinteistö Oy Tikkurilan urheilupuisto. 3.2 Suunnittelutilanne Kaava-aluetta koskevat suunnitelmat, päätökset ja selvitykset Valtakunnalliset alueiden käyttötavoitteet Valtioneuvoston päättämien (tarkistettu ) valtakunnallisten alueidenkäyttötavoitteiden erityistavoitteena on mm., että asuin-, työpaikka- tai palvelu-toimintojen alueita ei sijoiteta irralleen olevasta yhdyskuntarakenteesta. Jalankulun ja pyöräilyn verkostoja varten on varattava riittävät alueet ja edistettävä niiden jatkuvuutta. Tavoitteiden mukaisuus on selvitetty tarkemmin kohdassa 5.2. Hanke on näiden tavoitteiden mukainen.

9 9/24 Maakuntakaavassa (YM ) alue on taajamatoimintojen aluetta. Yleiskaavassa (Kv ) alue on julkisten palvelun ja hallinnon aluetta (PY) ja palvelujen aluetta (P1).

10 10/24 Asemakaavassa (YM ) alue on yleisten rakennusten korttelialuetta (Y) ja urheilutoimintaa palvelevien rakennusten korttelialuetta (YU). Päätökset Työ on kaupunkisuunnittelun kevään ja syksyn 2013 työohjelmassa. Esisuunnitelmat P&R Arkkitehdit Oy on laatinut alustavia suunnitelmia hankkeesta. Rakennusjärjestys Vantaan kaupungin rakennusjärjestys on ollut voimassa lähtien. Tonttijako- ja rekisteri Kiinteistö on Vantaan kiinteistörekisterissä. Pohjakartta Alueen pohjakartta täyttää kaavoitusmittauksista ja kaavojen pohjakartoista annetun asetuksen 1284/1999 asettamat vaatimukset. Rakennuskiellot Alue ei ole rakennuskiellossa. 4 Asemakaavan suunnittelun vaiheet 4.2 Suunnittelun käynnistäminen ja sitä koskevat päätökset Vantaan kaupungin yrityspalvelut haki kaavamuutosta kesäkuussa 2012 Kiinteistö oy Tikkurilan urheilutalon aloitteesta. Kaavamuutos oli kaupunkisuunnittelun syksyn 2012 ja on edelleen kevään ja syksyn 2013 työohjelmassa.

11 11/ Osallistuminen ja yhteistyö Osalliset Kunnan jäsenet Alueen maanomistajat ja maanvuokraajat Viereisten ja vastapäisten alueiden omistajat ja vuokralaiset (naapurit) Kaupunginosan tai lähialueen asukkaat, yritykset ja työntekijät, asukas- ym. yhdistykset Ne, jotka katsovat olevansa osallisia Vireille tulo ja osallistuminen ja vuorovaikutusmenettelyt Osallistumis- ja arviointisuunnitelma valmistui Vireille tulosta ilmoitettiin Vantaan Sanomissa elokuussa 2012 sekä vuoden 2012 syksyn ja 2013 kevään työohjelmissa. Mielipiteet tuli jättää mennessä. 4.4 Asemakaavan tavoitteet Hakijan tavoitteena on toisen ja myöhemmin kolmannen harjoitusjäähallin rakentaminen. Vantaan kaupungin tavoitteena on edesauttaa rakennushankkeen toteutumista. Mielipiteissä käy ilmi osallisten tavoitteita Prosessin aikana syntyneet tavoitteet, tavoitteiden tarkentuminen Mielipiteet Mielipiteitä saatiin 12 kpl. Mielipiteissä kiinnitettiin huomiota kevyenliikenteen yhteyksien toimivuuteen, skeittialueen sijaintiin, Tikkurilan urheilupuiston nimen kirjoitusasuun ja sijaintiin kaavakartalla, lastentoimintapuiston sijaintiin ja käyttöön, jäähallien määrään, tarpeeseen ja hallien erilaisiin käyttömahdollisuuksiin, muiden urheilu- ja harrastustoimintojen kehittämiseen ja lisäämiseen alueella sekä autojen pysäköinnin sijoittumiseen. Mielipiteissä tuli esille myös Vantaan muiden urheilupuistojen ja kenttien määrä ja tarve sekä uimahallirakennuksen suojelu. Mielipiteiden tarkemmat sisällöt löytyvät selostuksen liiteasiakirjoista. Mielipiteiden huomioon ottaminen kaavassa. Kaavaan on piirretty ohjeelliset pyöräily- ja jalankulkureitit siten, että alueella pääsee sekä länsi itäsuunnassa että pohjois eteläsuuntaisesti kulkemaan. Läntiseltä Valkoisenlähteentieltä Lummetielle ajamista autolla alueen läpi ei ole määritelty kaavassa. Tikkurilan urheilupuiston nimi on lisätty kaavan YU alueelle. U-alueen nimi tulee tarkistaa erillisellä päätöksellä MRL 55 mukaisesti.

12 12/24 Lasten toimintapuisto hankkeelle ei ole varattu aluetta tässä kaavamuutoksessa. Toimintapuisto toteutuu myöhemmin johonkin muuhun paikkaan, mutta skeittipaikkaa harkitaan sijoitettavaksi tontin 22 tuntumaan. Urheilu- sekä muiden toimintojen kuten esim. petanque- ja beach volley-kentän tai maauimalan rakentamista ei tällä kaavamuutoksella ole estetty. Kaavamuutos ei ota kantaa harjoitusjäähallien käyttäjäryhmiin, mutta muutoksen alullepanija Kiinteistö Oy Tikkurilan Urheilutalon edustajat ovat ilmaisseet, että harjoitusjäähallit ovat myös muidenkin kuin jääkiekkoa harrastavien käytössä. Trafix Oy on laatinut pysäköintialue selvityksen ja kaavaan on merkitty pysäköintiin käytettävät alueet p-merkinnällä. Liljatien päähän ei ole osoitettu autojen pysäköintiä. Mikäli kaapeleita tai kaukolämpöputkia joudutaan siirtämään toimitaan Vantaan kaupungin ja Vantaan Energia Oy:n laaditun yhteistyösopimuksen mukaisesti. Jäänpuhdistuksesta syntyvä lumi kuljetetaan tarvittaessa pois. Tämä kaavamuutos ei ole esteenä muiden suunniteltujen urheilupuistohankkeiden toteuttamiselle Valittujen vaihtoehtojen vaikutusten selvittäminen, arviointi ja vertailu Kaavamuutosta laadittaessa on tarkasteltu MRA 1 :n mukaisia vaikutuksia. Arvioinnissa on kuvattu muutos nykytilan, voimassa olevan asemakaavan ja kaavamuutoksessa suunnitellun tilanteen välillä. Kaupunkikuva Nykytilanteessa tontille on rakennettu koulu, päiväkoti, urheilutalo, uimahalli, jäähalli ja harjoitusjäähalli. Voimassa olevan kaavan mukaan alueelle voi rakentaa yleisiä rakennuksia ja urheilutoimintaa palvelevia rakennuksia. Kaavamuutos ei muuta alueen käyttötarkoituksia, mutta muutoksella mahdollistetaan kahden harjoitusjäähallin rakentaminen tulevaisuudessa. Liikkumisturvallisuus Nykytilanteessa autoliikenne aiheuttaa vaaratilanteita jalankulkijoille uimahallin, urheiluhallin ja jäähallin edustalla. Alue on rakennettu voimassa olevan kaavan mukaisesti. Kaavamuutoksen suunnitteluvaiheissa on edellytetty pysäköintialueen uudelleen suunnittelua jalankulkijoiden turvallisuuden lisäämiseksi. Trafix Oy:n tekemä suunnitelmaluonnos pysäköinnin järjestämisestä on otettu huomioon kaavakartan rajauksissa.

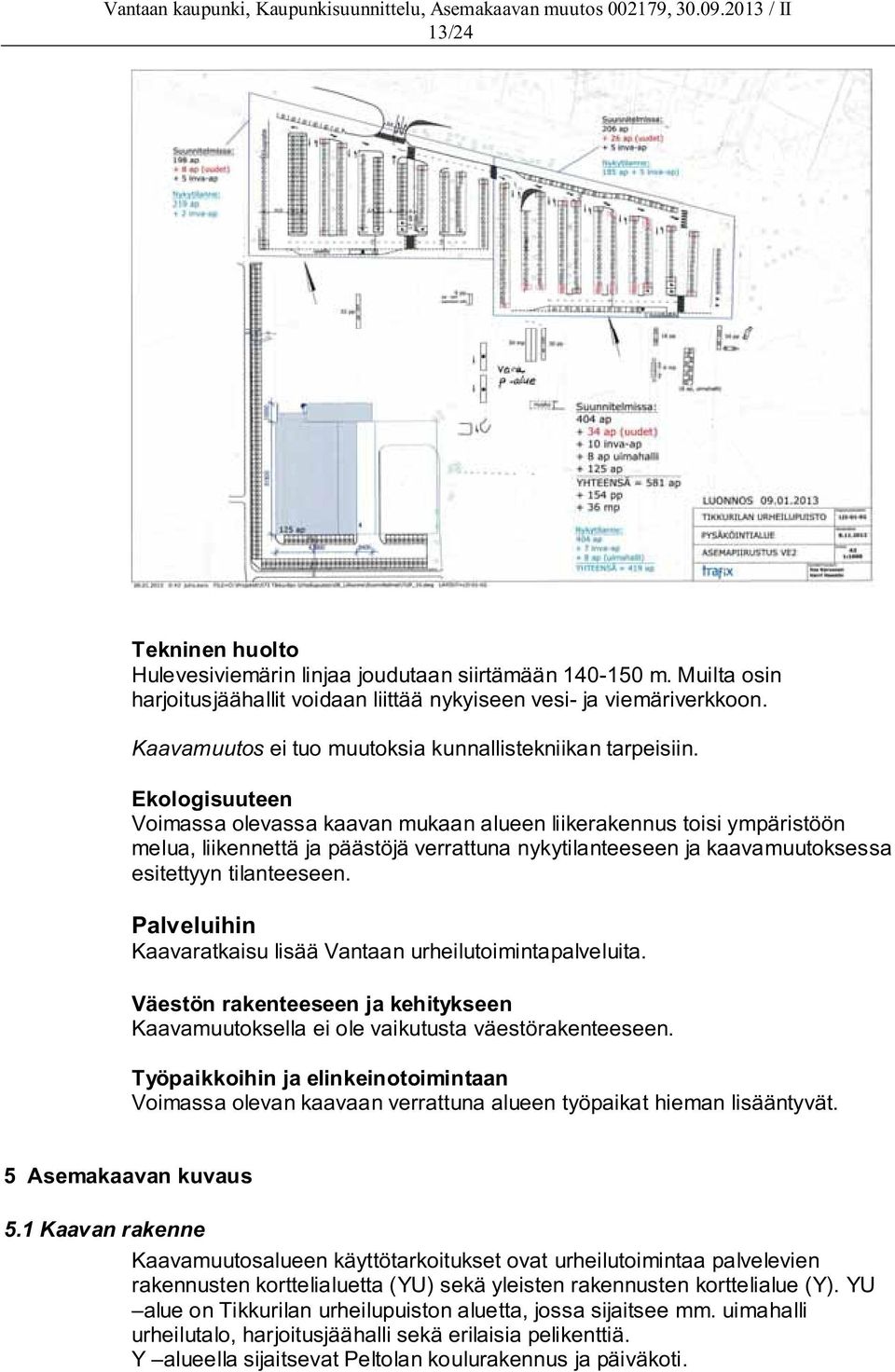

13 13/24 Tekninen huolto Hulevesiviemärin linjaa joudutaan siirtämään m. Muilta osin harjoitusjäähallit voidaan liittää nykyiseen vesi- ja viemäriverkkoon. Kaavamuutos ei tuo muutoksia kunnallistekniikan tarpeisiin. Ekologisuuteen Voimassa olevassa kaavan mukaan alueen liikerakennus toisi ympäristöön melua, liikennettä ja päästöjä verrattuna nykytilanteeseen ja kaavamuutoksessa esitettyyn tilanteeseen. Palveluihin Kaavaratkaisu lisää Vantaan urheilutoimintapalveluita. Väestön rakenteeseen ja kehitykseen Kaavamuutoksella ei ole vaikutusta väestörakenteeseen. Työpaikkoihin ja elinkeinotoimintaan Voimassa olevan kaavaan verrattuna alueen työpaikat hieman lisääntyvät. 5 Asemakaavan kuvaus 5.1 Kaavan rakenne Kaavamuutosalueen käyttötarkoitukset ovat urheilutoimintaa palvelevien rakennusten korttelialuetta (YU) sekä yleisten rakennusten korttelialue (Y). YU alue on Tikkurilan urheilupuiston aluetta, jossa sijaitsee mm. uimahalli urheilutalo, harjoitusjäähalli sekä erilaisia pelikenttiä. Y alueella sijaitsevat Peltolan koulurakennus ja päiväkoti.

14 14/24 Tikkurilan uimahalli on merkitty kaavaan sr -merkinnällä suojeltavaksi rakennukseksi. Rakennus on kulttuurihistoriallisesti ja kaupunkikuvallisesti merkittävä rakennus, jonka ominais- ja erityispiirteet tulee säilyttää. Kaavaan on merkitty pysäköintiin käytettävät alueet p -merkinnällä. Pysäköintialueille liitytään Läntiseltä Valkoisenlähteentieltä. Y- tontille liitytään Lummetieltä. Jalankulku ja pyörätiet on merkittykaavakartalle ohjeellisina Mitoitus Urheilutoimintaa palvelevien rakennusten korttelialueella (YU) on pinta-alaltaan m2. Sen rakennusoikeus on ilmoitettu tonttitehokkuutena e=0.30, joka on kerrosneliömetreinä k-m2. YU -alueen rakennusoikeus kasvaa 8368 k-m2. Yleisten rakennusten korttelialue (Y) on pinta-alaltaan m2. Sen rakennusoikeus on ilmoitettu tonttitehokkuutena e=0.60, joka on kerrosneliömetreinä k-m2. Vaikka Y -tontin pinta-ala pienenee, sen rakennusoikeus kasvaa 89 k-m2. Alueelle saa rakentaa I-III -kerroksisia rakennuksia. Autopaikkojen määrä alueella on 581 kpl ja lisäksi on suunniteltu 154 polkupyörä- ja 36 mopopaikkaa. Autopaikkojen vuorottaiskäyttömahdollisuus huomioidaan kokonaispaikkamäärää määritettäessä. 5.5 Ympäristön häiriötekijät Läntiseltä Valkoisenlähteentieltä tulee tieliikennemelua alueelle. Melu ei kantaudu kuitenkaan niin häiritsevänä kaava-alueen eteläosissa sijaitsevien koulu- ja päiväkotirakennuksiin saakka, että kaavassa pitäisi rajoittaa tulevaa rakentamista. Alla olevassa kuvassa on kuvattu punaisella Läntisen Valkoisenlähteen tien tiemelu ennuste db vuonna 2030.

15 15/24 Tieliikennemelu ennuste db koulu päiväkoti 5.6 Kaavamerkinnät ja määräykset Kaavamerkinnät ja määräykset ovat selostuksen liitteenä. 5.7 Nimistö Nimistötyöryhmä on tehnyt päätöksen kokouksessaan , että nimi pitää kirjoittaa asemakaavassa muotoon Tikkurilan urheilupuisto, Dickursby idrottspark, kuten virasto ja opaskartoissa. Nimi on kirjoitettu kaavakartassa YU-alueelle kursiivilla. 6 Asemakaavan toteutus Havainnekuva ensimmäisen harjoitusjäähallin valmistuttua

16 16/24 Havainnekuva kummankin harjoitusjäähallin valmistuttua 6.2 Toteuttaminen ja ajoitus Ensimmäisen harjoitusjäähallin rakentaminen on tarkoitus käynnistää kaavamuutoksen saatua lainvoiman. Toinen halli rakennetaan myöhemmin. 7 Kaavamuutostyöhön osallistuneet Aluearkkitehti Aluearkkitehti vs. Kaavoitusteknikko Suunnitteluavustaja Kiinteistökehityspäällikkö Kaupunkisuunnittelujohtaja Maisemasuunnittelija Liikenneinsinööri Suunnitteluinsinööri Suunnitteluhortonomi Rakennustutkija Talous- ja hallintojohtaja Toimistoarkkitehti Strategia-asiantuntija Liikuntapäällikkö Hallinnollinen käsittely: Suunnitteluavustaja Kaavoitussihteeri Kaavoitussihteeri Suunnitteluavustaja Suunnitteluavustaja Asta Tirkkonen lähtien Merja Häsänen saakka Anna-Liisa Vanhala Kimmo Kangas Sakari Koivisto Tarja Laine Laura Muukka Ilari Heiska Antti Auvinen Eija Välimäki Anne Vuojolainen Eila Tanninen Aimo Kurki Laura Heikkilä Leena Rusanen Tarja Itätalo Sari Ikonen Elise Savolainen Raija Vihakara Raija Lehtola

17 17/24 Suunnitteluavustaja Merja Kuparinen Hakijan Kiinteistö Oy Tikkurilan Urheilutalon edustajat: Markku Weckman Jukka Antila Konsultit P&R ARKKITEHDIT OY Trafix Oy Vantaalla Asta Tirkkonen Aluearkkitehti Anna-Liisa Vanhala Kaavoitusteknikko

18 18/24

19 19/24

20 Vantaan kaupunki, Kaupunkisuunnittelu, Asemakaavan muutos , / II 20/24

21 21/24

22 22/

23 23/24

24 Ortokuva Sadevesiviemäri d1000b Urheilupuiston kohdalta Vantaan kaupunki, Kaupunkisuunnittelu, Asemakaavan muutos , / II 24/24
