1 AR-laitekaapit

2 AR-laitekaapit Yksi mallisto monta käyttötarkoitusta Tiiviit laitekaapit antavat sähkö-, elektroniikka-, hydrauliikka- ja pneumatiikkalaitteille suojan haitallisia ympäristöolosuhteita vastaan. Asennustapa valitaan laitteiden mukaan. Laitteet, komponentit ja kehikot voidaan kiinnittää asennuslevyille, hyllyille, kääntökehykseen tai kiinnityskiskoille. Vapaasti lattialla seisovat kaapit soveltuvat yksittäisasennuksen ohella myös riviasennuksiin. Hitsattu runko Kaapin vankkana perustana on hitsattu teräsrunko. Se on osoittanut kestävyytensä käytännön sovellutusten lisäksi myös staattisissa ja dynaamisissa kuormituskokeissa. Kaapin tiiviys ja tukevuus ovat harkitun rakenteen ansiota. Sen muodostavat pikalukituksella varustetut seinät, ovet, säädettävä pohja, asennuslevy sekä nostosilmukoilla varustettu katto. VTT:n suorittaman tärinätestin tulokset ovat meiltä saatavana (testausmenetelmät ovat SFS-EN standardin mukaiset, tutkimusraportit TEL 7167 ja TEL 7210). Perusteellinen, tinkimätön pintakäsittely Ehdottoman korroosiosuojan pohjana on rasvanpoisto, jossa kylmävalssattu teräslevy puhdistuu. Puhdas levy fosfatoidaan, jolloin metallin pinnalle muodostuu rautafosfaattikerros. Tämä parantaa maalin tarttuvuutta. Lopuksi kaapit polttomaalataan. Uunissa maali polymeroituu muodostaen sitkeän ja kovan pinnan, joka täyttää erikoisrasitusluokka M4:n vaatimukset. Maailmalla arvostettua laatutyötä AR-laitekaappisarjojen kotimaisuusaste on lähes sataprosenttinen. Kaapit valmistetaan normien mukaisista suomalaisista raaka-aineista. Valmistustarkkuus noudattaa yleistä meistotekniikan tolerointia SFS Mitoitus noudattaa standardeja SFS 2528 ja SFS-EN sekä SESKOn suositusta. Sisällys Tuotteitamme käytetään laajasti eri teollisuuden aloilla. Vakiokaapin muunneltavuus pidentää merkittävästi asiakaskohtaisten ratkaisujen elinkaarta. Lisävarusteilla monikäyttöisyyttä Lisävarusteita käyttämällä voidaan kaappien sovellutuksia laajentaa perinteisen instrumentoinnin ulkopuolelle. Kaappien liiallisen lämpenemisen estämiseksi on saatavana tuulettimia, lämmönvaihtimia ja jäähdytyskojeita. Vakio-ohjelmamme lisäksi tarjoamme mekaniikan ratkaisuja asiakkaan erityistarpeisiin esim. aukotukset, erikoiskoot ja materiaalit, kuten ruostumaton teräs ja alumiini. Laitekaapit Laitekaapit 19"-järjestelmäsovellutuksiin...10 Lisävarusteet Jäähdytys, ohjearvot, valintaohjeet...17 Laskentakaavat, säteilypinta-alan määrittely...18 Luonnollinen/pakotettu ilmankierto...19 Aukon sijainnin valintataulukot...20 Yläpuoliset läpiviennit...21 IP-luokitukset ja sovellutukset Pidätämme oikeuden tuotemuutoksiin ja esitteen sisältöön niistä ennalta ilmoittamatta. Nämä muutokset eivät oikeuta vahingonkorvauksiin. 2 AR-laitekaapit

3 Sarjat 400, 600, 800, 1000 ja 1200 Sarja 400, kaapelointikaapit W AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 H W D H Sarja 600 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 H W D Sarja 800 D AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 H W D Sarja 1000 AR AR AR H W D korkeus leveys syvyys Koodin lukuohje: AR 1644 H = 1600 (AR1644) W = 400 (AR1644) D = 400 (AR1644) H W D Sarja 1200 AR AR AR AR AR H W D AR-laitekaapit 3

4 Sarjat 400, 600, 800, 1000 ja 1200 katto takaseinä seinä ovi asennuslevy seinä runko pariovi pohja Yleistä kotelointiluokka IP54 levyvahvuudet runko, maalattu s = 2 mm ovi, maalattu s = 2 mm asennuslevy, kuumasinkitty s = 3 mm oven avautumiskulma noin 130 º tankolukko kaksipistelukituksella työkaluväännin vakiovärisävy RAL 7032, saatavana myös muut asiakasvärit sekä yksittäis- että riviasennuksiin Riviasennuksissa huomioitavaa valitse sopiva yhteenliittämispalkki (ks. Lisätarvikkeet sivu 14) valitse sopiva väliasennuslevy, milloin tarvitaan yhtenäinen asennuslevypinta siirryttäessä kaapista toiseen (ks. Lisätarvikkeet sivu 13) mainitse kaapin yhteydessä mahdollisesti poisjäävät vakio-osat, esim. sivuseinä tai asennuslevy suositellaan käytettävän 180 º -saranoita 4 AR-laitekaapit

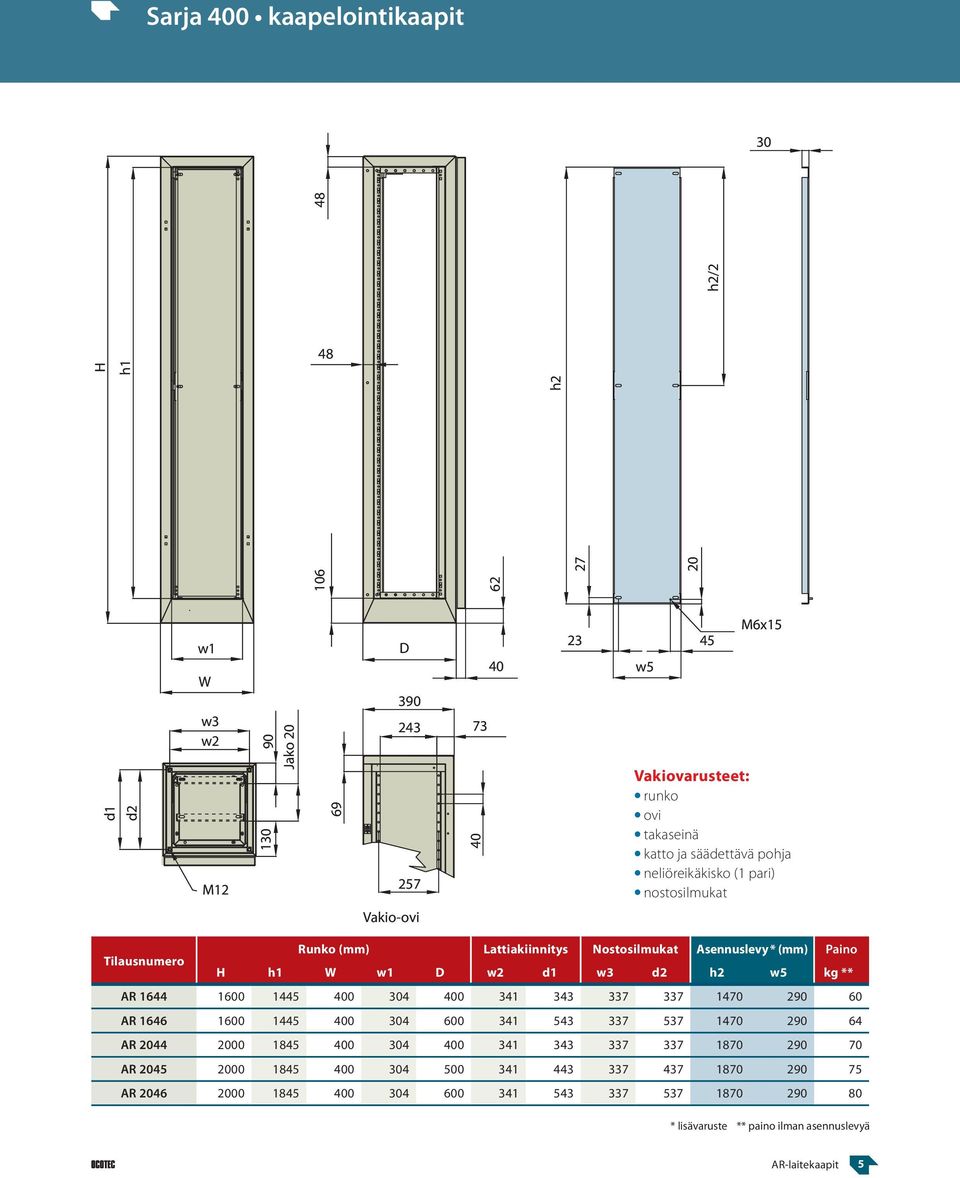

5 Sarja 400 kaapelointikaapit Vakiovarusteet: runko ovi takaseinä katto ja säädettävä pohja neliöreikäkisko (1 pari) nostosilmukat Tilausnumero Runko (mm) Lattiakiinnitys Nostosilmukat Asennuslevy * (mm) Paino H h1 W w1 D w2 d1 w3 d2 h2 w5 kg ** AR AR AR AR AR * lisävaruste ** paino ilman asennuslevyä AR-laitekaapit 5

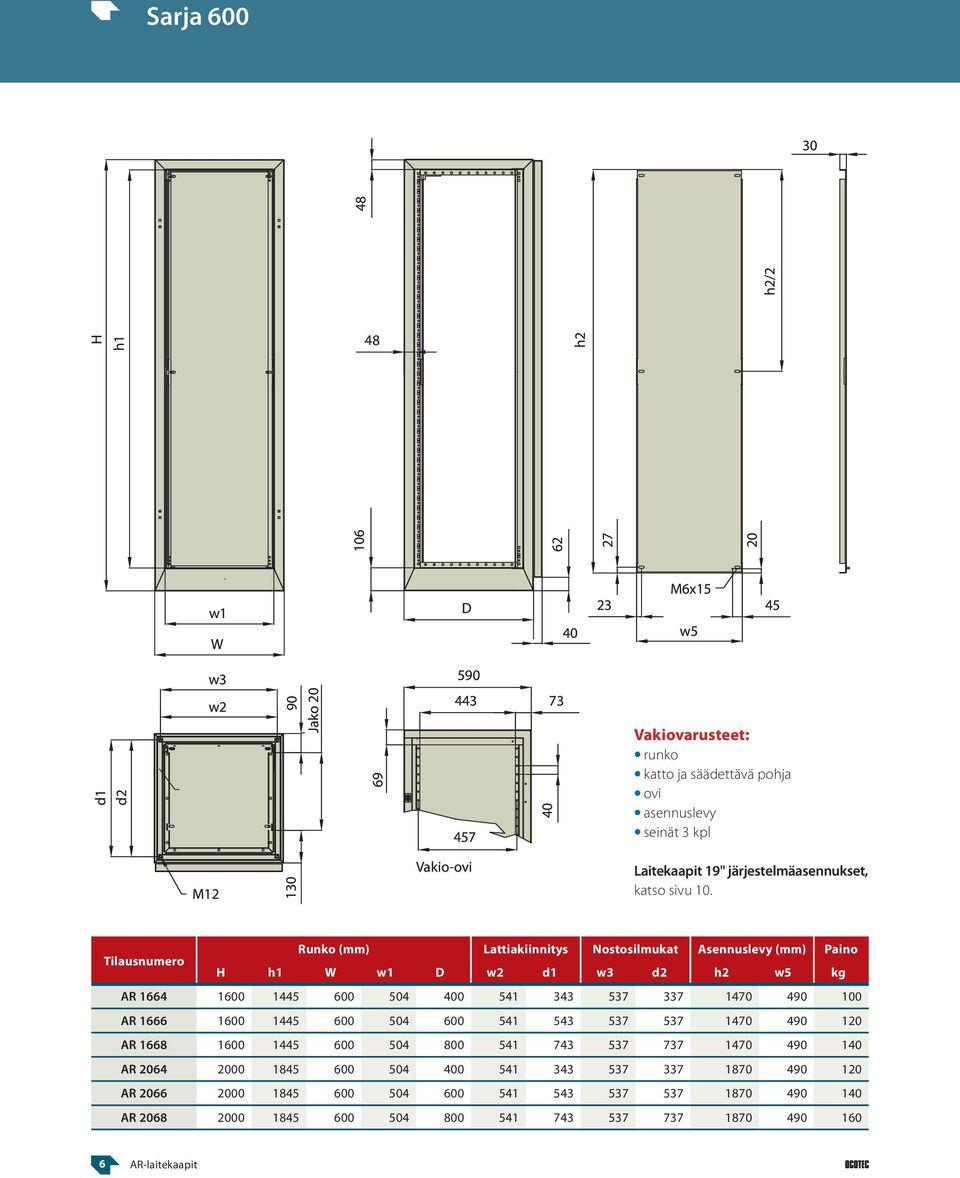

6 Sarja 600 Vakiovarusteet: runko katto ja säädettävä pohja ovi asennuslevy seinät 3 kpl Laitekaapit 19" järjestelmäasennukset, katso sivu 10. Tilausnumero Runko (mm) Lattiakiinnitys Nostosilmukat Asennuslevy (mm) Paino H h1 W w1 D w2 d1 w3 d2 h2 w5 kg AR AR AR AR AR AR AR-laitekaapit

7 Sarja 800 Laitekaapit 19" järjestelmäasennukset, katso sivu 10. Vakiovarusteet: runko katto ja säädettävä pohja ovi asennuslevy seinät 3 kpl Tilausnumero Runko (mm) Lattiakiinnitys Nostosilmukat Asennuslevy (mm) Paino H h1 W w1 D w2 d1 w3 d2 h2 w5 kg AR AR AR AR AR AR AR-laitekaapit 7

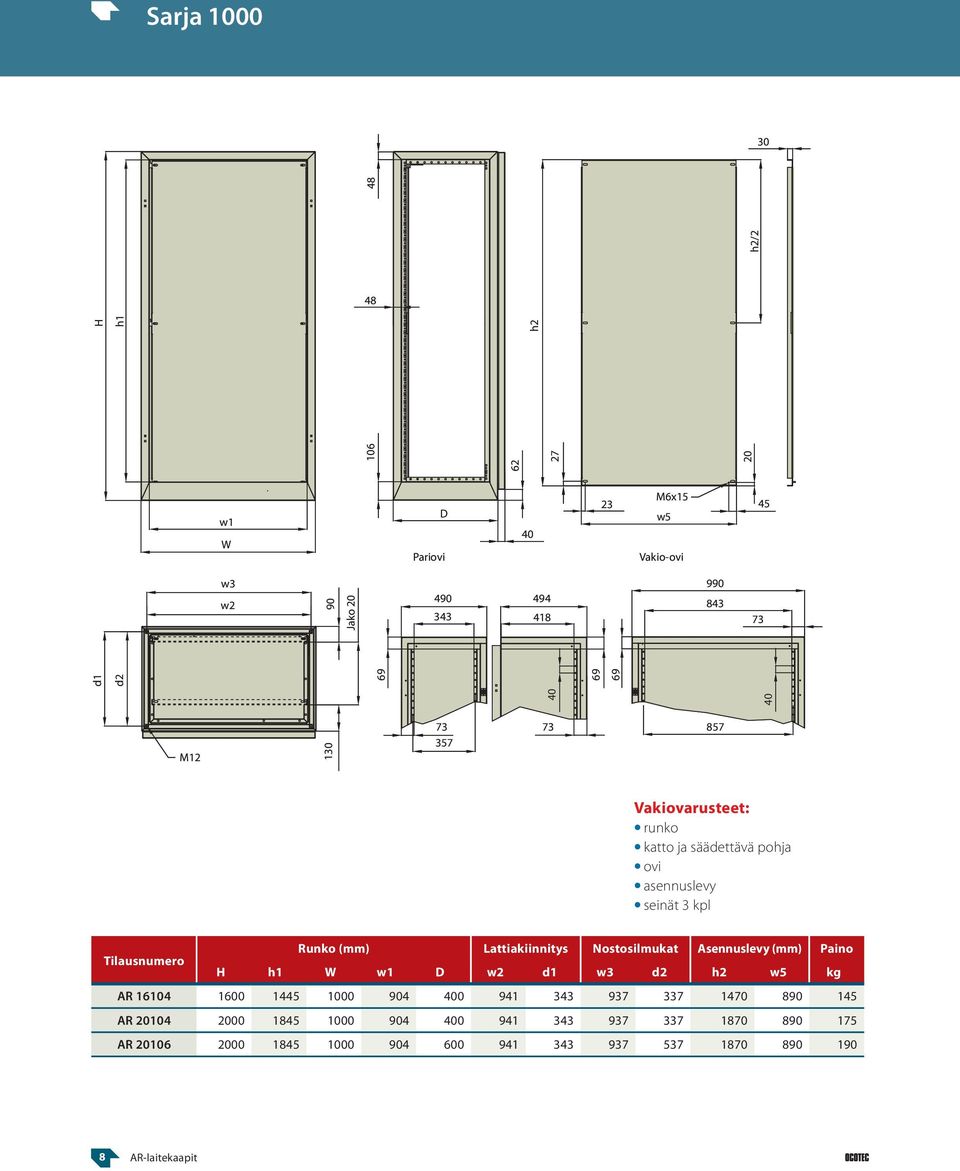

8 Sarja 1000 Vakiovarusteet: runko katto ja säädettävä pohja ovi asennuslevy seinät 3 kpl Tilausnumero Runko (mm) Lattiakiinnitys Nostosilmukat Asennuslevy (mm) Paino H h1 W w1 D w2 d1 w3 d2 h2 w5 kg AR AR AR AR-laitekaapit

9 Sarja 1200 Vakiovarusteet: runko katto ja säädettävä pohja ovi asennuslevy seinät 3 kpl Tilausnumero Runko (mm) Lattiakiinnitys Nostosilmukat Asennuslevy (mm) Paino H h1 W w1 D w2 d1 w3 d2 h2 w5 kg AR AR AR AR AR AR-laitekaapit 9

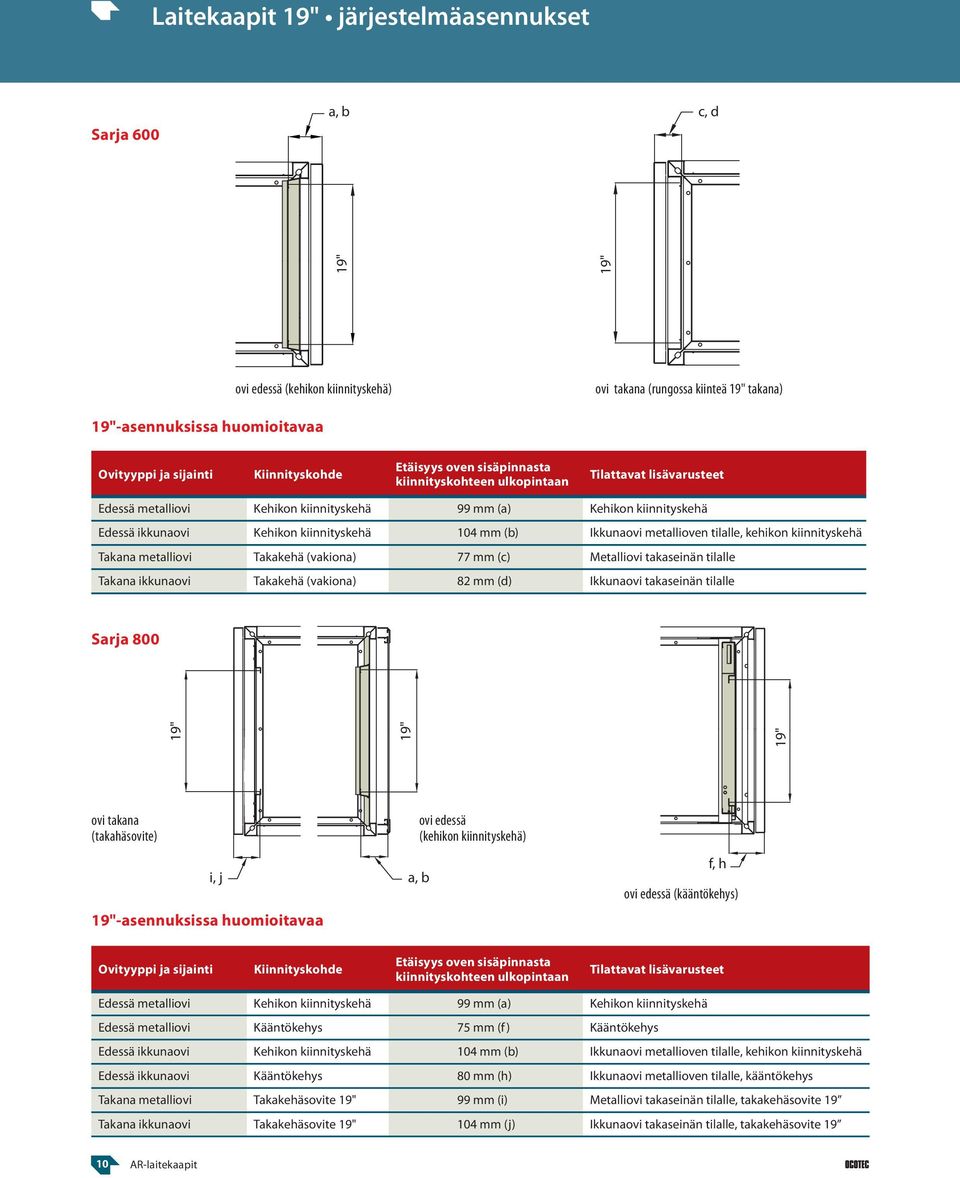

10 Laitekaapit 19" järjestelmäasennukset Sarja " ovi edessä (kehikon kiinnityskehä) ovi takana (rungossa kiinteä 19" takana) 19"-asennuksissa huomioitavaa Ovityyppi ja sijainti Kiinnityskohde Etäisyys oven sisäpinnasta kiinnityskohteen ulkopintaan Tilattavat lisävarusteet Edessä metalliovi Kehikon kiinnityskehä 99 mm (a) Kehikon kiinnityskehä Edessä ikkunaovi Kehikon kiinnityskehä 104 mm (b) Ikkunaovi metallioven tilalle, kehikon kiinnityskehä Takana metalliovi Takakehä (vakiona) 77 mm (c) Metalliovi takaseinän tilalle Takana ikkunaovi Takakehä (vakiona) 82 mm (d) Ikkunaovi takaseinän tilalle Sarja 800 ovi takana (takahäsovite) 19"-asennuksissa huomioitavaa ovi edessä (kehikon kiinnityskehä) f, h ovi edessä (kääntökehys) Ovityyppi ja sijainti Kiinnityskohde Etäisyys oven sisäpinnasta kiinnityskohteen ulkopintaan Tilattavat lisävarusteet Edessä metalliovi Kehikon kiinnityskehä 99 mm (a) Kehikon kiinnityskehä Edessä metalliovi Kääntökehys 75 mm (f) Kääntökehys Edessä ikkunaovi Kehikon kiinnityskehä 104 mm (b) Ikkunaovi metallioven tilalle, kehikon kiinnityskehä Edessä ikkunaovi Kääntökehys 80 mm (h) Ikkunaovi metallioven tilalle, kääntökehys Takana metalliovi Takakehäsovite 19" 99 mm (i) Metalliovi takaseinän tilalle, takakehäsovite 19 Takana ikkunaovi Takakehäsovite 19" 104 mm (j) Ikkunaovi takaseinän tilalle, takakehäsovite AR-laitekaapit

11 19" lisävarusteet Tuote Tilausnumero Mitat H x W H = korkeus, W = leveys AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 AR AR AR AR AR AR AR AR Sarja NELIÖREIKÄKISKO, pari 19" kiinnityksiin, 1U = 44,45 mm AR U o o o o o AR U o o o o o o AR U o o AR U o o o o KEHIKON KIINNITYSKEHÄ 19" AR x U o o o AR x U o o o AR x U o o AR x U o o o o TAKAKEHÄSOVITE 19" AR U o o AR U o o o o KÄÄNTÖKEHYS, 1U = 44,45 mm 1000 ja 1200 leveät kaapit tarvitsevat kääntökehyspalkin AR U o o o o o o o o o o o o o o AR U o o o o o o o o o o OSAKORKEA KÄÄNTÖKEHYS sarja 600 tarvitsee 2 paria välipalkkeja AR U o o o o o o AR U o o o o o o AR U o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o KÄÄNTÖKEHYSPALKKI pari 1000 ja 1200 leveät kaapit tarvitsevat kääntökehyspalkin AR o o o AR o o o o o RAJOITIN KÄÄNTÖKEHYKSEEN (kaasujousi) AR o o o o o o o o o o o o o o ETULEVY 19" 1U = 44,45 mm AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o ETULEVY 19" tuuletettu AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o AR U o o o o o o o o o o o o o o o o o o o o HYLLY 19" AR x 375 o o o o o o o o o o o o HYLLY LIUKUKISKOLLA 19" sovellutuksiin liukukiskot sisältyvät toimituksiin IE 02082/19" 600 x 800 o o AR /19" 600 x 600 o o KIINNITYSSARJA sisältää korimutterin, 16 mm ruuvin ja aluslevyn AR M6 o o o o o o o o o o o o o o o o o o o o o o o o o AR M5 o o o o o o o o o o o o o o o o o o o o o o o o o KORIMUTTERI 100 kpl:n pusseissa AR M6 o o o o o o o o o o o o o o o o o o o o o o o o o Kehikon kinnityskehä Kääntökehyspalkkipari Osakorkea kääntökehys Etulevy 19" Hylly 19" Neliöreikäkisko Kääntökehys Takakehäsovite Välipalkki mahdollistaa säädön syvyyssuunnassa osakorkeille kääntökehyksille Etulevy 19" tuuletettu Hylly liukukiskolla 19"-asennuksiin AR-laitekaapit 11

12 Lisävarusteet ovet ja niiden varusteet Pariovet Tuote Tilausnumero Mitat AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 AR AR AR AR AR AR AR AR Osakorkeat ovet Tiivistepalkki Ikkunaovi Sarja OVI H x W, H=korkeus, W=leveys AR x 390 o o AR x 390 o o o AR x 590 o o o AR x 590 o o o AR x 790 o o AR x 790 o o o o AR x 990 o AR x 990 o o PARIOVI H x W AR x ( ) o o AR x ( ) o o o o AR x ( ) o AR x ( ) o o AR x ( ) o AR x ( ) o o o o OSAKORKEA OVI, tarvitsee tiivistepalkinpalkin AR x 590 o o o o o o AR x 590 o o o o o o AR x 590 o o o o o o AR x 590 o o o o o o AR x790 o o o o o o AR x790 o o o o o o AR x790 o o o o o o AR x790 o o o o o o TIIVISTEPALKKI, osakorkeaan oveen AR o o o o o o AR o o o o o o IKKUNAOVI, profiilin leveys 58 mm, myös savunharmaalla pleksillä AR x 591 o o o AR x 591 o o o AR x 791 o o AR x 791 o o o o 180 -SARANA AR pari o o o o o o o o o o o o o o o o o o o o o o o o o 3 PISTEEN OVILUKITUS AR o o o o o o o o o o o o o o o o o o o o o o o o o KAHVALUKKO AR avainta o o o o o o o o o o o o o o o o o o o o o o o o o KOLMIOKANTASALPA, 8 mm vääntimellä AR avainta o o o o o o o o o o o o o o o o o o o o o o o o o OVEN RAJOITIN, oikeanpuoleinen saranointi AR O o o o o o o o o o o o o o o o o o o o o o o o o o OVEN RAJOITIN, vasemmanpuoleinen saranointi AR V o o o o o o o o o o o o o o o o o o o o o o o o o DOKUMENTTITASKU AR A4, kovamuovia o o o o o o o o o o o o o o o o o o o o AR A3, säädettävä o o o o o o o o o o o o o o o o o o o o Oven rajoitin Dokumenttitasku A3 Dokumenttitasku A4 12 AR-laitekaapit

13 Lisävarusteet asennuslevyt Tuote Tilausnumero Mitat AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 AR AR AR AR AR AR AR AR Sarja ASENNUSLEVY H x W AR x 290 o o AR x 290 o o o AR x 490 o o o AR x 490 o o o AR x 690 o o AR x 690 o o o o AR x 890 o AR x 890 o o AR x 1090 o AR x 1090 o o o OSAKORKEA ASENNUSLEVY tilattaessa mainittava kaapin syvyys AR x 490 o o o o o o AR x 490 o o o o o o AR x 490 o o o o o o AR x 490 o o o o o o AR x 690 o o o o o o AR x 690 o o o o o o AR x 690 o o o o o o AR x 690 o o o o o o AR x 890 o o o AR x 890 o o o AR x 890 o o o AR x 890 o o o AR x 1090 o o o o o AR x 1090 o o o o o AR x 1090 o o o o o AR x 1090 o o o o o TUKIKULMA asennuslevylle AR pari o o o o o o o o o o o o o o o o o o o o VÄLIASENNUSLEVY AR x 106 o o o o o o o AR x 106 o o o o o o o o o o o o o SIVUASENNUSLEVY AR x 285 o o o o o AR x 285 o o o o o AR x 485 o o o AR x 485 o o o o o AR x 685 o AR x 685 o o o AR x 385 o o o OSAKORKEA SIVUASENNUSLEVY AR x 285 o o o o o o o o o o AR x 285 o o o o o o o o o o AR x 285 o o o o o o o o o o AR x 285 o o o o o o o o o o AR x 385 o o o AR x 385 o o o AR x 385 o o o AR x 385 o o o AR x 485 o o o o o o o o AR x 485 o o o o o o o o AR x 485 o o o o o o o o AR x 485 o o o o o o o o AR x 685 o o o o AR x 685 o o o o AR x 685 o o o o AR x 685 o o o o Asennuslevy Osakorkea asennuslevy Väliasennuslevy Sivuasennuslevy AR-laitekaapit 13

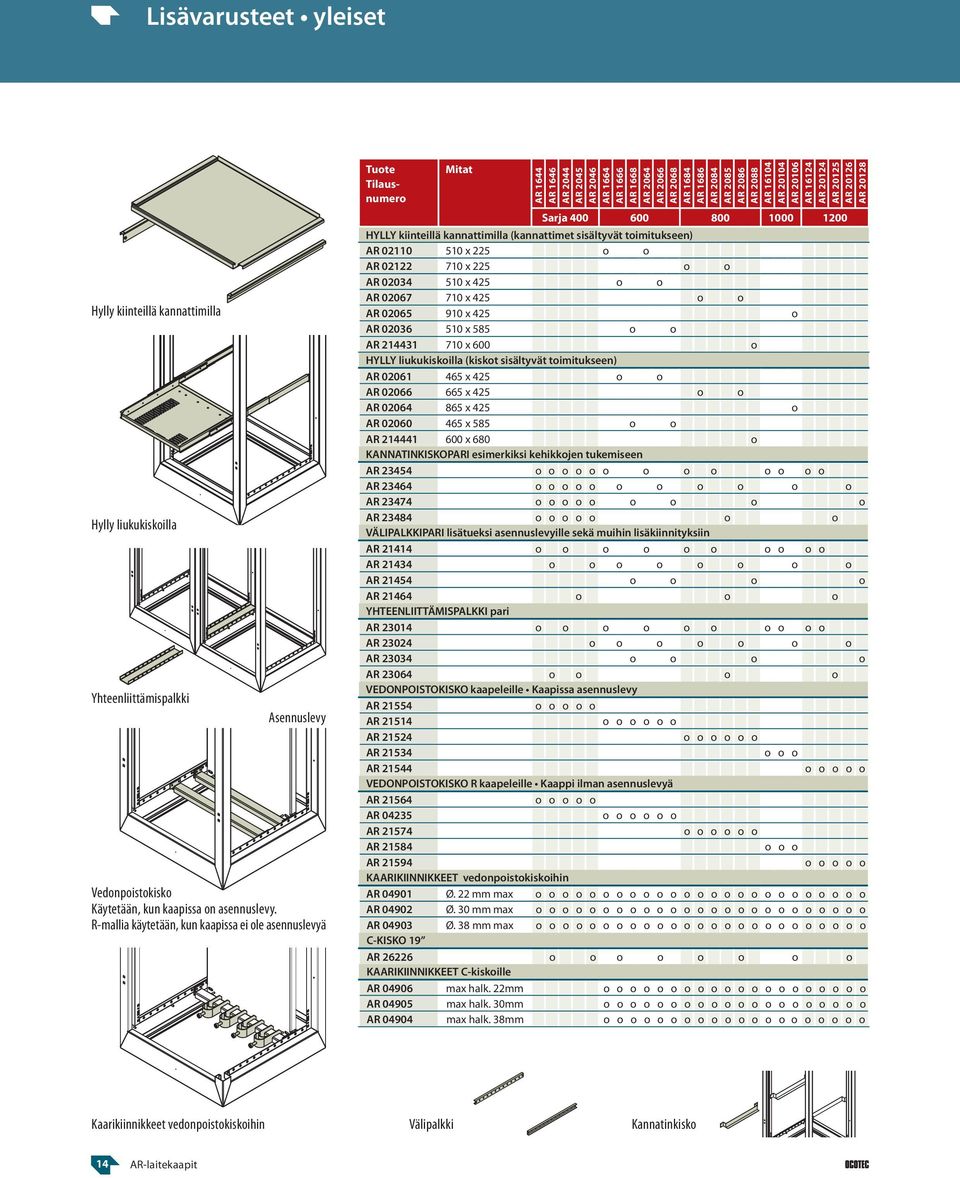

14 Lisävarusteet yleiset Hylly kiinteillä kannattimilla Hylly liukukiskoilla Yhteenliittämispalkki Asennuslevy Vedonpoistokisko Käytetään, kun kaapissa on asennuslevy. R-mallia käytetään, kun kaapissa ei ole asennuslevyä Tuote Tilausnumero Mitat AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 AR AR AR AR AR AR AR AR Sarja HYLLY kiinteillä kannattimilla (kannattimet sisältyvät toimitukseen) AR x 225 o o AR x 225 o o AR x 425 o o AR x 425 o o AR x 425 o AR x 585 o o AR x 600 o HYLLY liukukiskoilla (kiskot sisältyvät toimitukseen) AR x 425 o o AR x 425 o o AR x 425 o AR x 585 o o AR x 680 o KANNATINKISKOPARI esimerkiksi kehikkojen tukemiseen AR o o o o o o o o o o o o o AR o o o o o o o o o o o AR o o o o o o o o o AR o o o o o o o VÄLIPALKKIPARI lisätueksi asennuslevyille sekä muihin lisäkiinnityksiin AR o o o o o o o o o o AR o o o o o o o o AR o o o o AR o o o YHTEENLIITTÄMISPALKKI pari AR o o o o o o o o o o AR o o o o o o o AR o o o o AR o o o o VEDONPOISTOKISKO kaapeleille Kaapissa asennuslevy AR o o o o o AR o o o o o o AR o o o o o o AR o o o AR o o o o o VEDONPOISTOKISKO R kaapeleille Kaappi ilman asennuslevyä AR o o o o o AR o o o o o o AR o o o o o o AR o o o AR o o o o o KAARIKIINNIKKEET vedonpoistokiskoihin AR Ø. 22 mm max o o o o o o o o o o o o o o o o o o o o o o o o o AR Ø. 30 mm max o o o o o o o o o o o o o o o o o o o o o o o o o AR Ø. 38 mm max o o o o o o o o o o o o o o o o o o o o o o o o o C-KISKO 19 AR o o o o o o o o KAARIKIINNIKKEET C-kiskoille AR max halk. 22mm o o o o o o o o o o o o o o o o o o o o AR max halk. 30mm o o o o o o o o o o o o o o o o o o o o AR max halk. 38mm o o o o o o o o o o o o o o o o o o o o Kaarikiinnikkeet vedonpoistokiskoihin Välipalkki Kannatinkisko 14 AR-laitekaapit

15 Lisävarusteet yleiset Tuote Tilausnumero Mitat AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 AR AR AR AR AR AR AR AR Sarja JALUSTA H (korkeus) = 100 mm AR x 400 o o AR x 500 o AR x 600 o o o o AR x 600 o o AR x 800 o o o o Jalusta AR x 400 o o AR x 500 o AR x 800 o AR x 400 o o AR x 600 o AR x 400 o o AR x 500 o AR x 600 o AR x 800 o JALUSTA H (korkeus) = 200 mm AR x 400 o o AR x 500 o AR x 600 o o o o AR x 600 o o AR x 800 o o o o AR x 400 o o AR x 500 o AR x 800 o AR x 400 o o AR x 600 o AR x 400 o o AR x 500 o AR x 600 o AR x 800 o JALUSTA W x D TÄRINÄVAIMENNETTU H (korkeus) = 100 mm AR x 400 o o Tärinävaimennettu jalusta AR x 500 o AR x 600 o o o o AR x 600 o o AR x 800 o o o o AR x 400 o o AR x 500 o AR x 800 o AR x 400 o o AR x 600 o AR x 400 o o AR x 500 o AR x 600 o AR x 800 o PYÖRÄSARJA, kantavuus 300 kg AR kpl sarja o o o o o o o o o o o o o o o o o o o o o o o o o VALAISIN 220 V/11 W AR o o o o o o AR o o o o o o AR o o o AR o o o o o KORJAUSMAALI spray AR RAL 7032 o o o o o o o o o o o o o o o o o o o o o o o o o MAADOITUSKAAPELI 4 mm 2 AR mm o o o o o o o o o o o o o o o o o o o o o o o o o AR mm o o o o o o o o o o o o o o o o o o o o o o o o o AR mm o o o o o o o o o o o o o o o o o o o o o o o o o Valaisin AR-laitekaapit 15

16 Lisävarusteet yleiset Katto säädettävällä kaapeliaukolla Korotettu katto Katto IP23 Suodatintuuletin 16 AR-laitekaapit Tuote Tilausnumero Mitat AR 1644 AR 1646 AR 2044 AR 2045 AR 2046 AR 1664 AR 1666 AR 1668 AR 2064 AR 2066 AR 2068 AR 1684 AR 1686 AR 2084 AR 2085 AR 2086 AR 2088 AR AR AR AR AR AR AR AR Sarja KATTO SÄÄDETTÄVÄLLÄ KAAPELIAUKOLLA AR x 400 o o AR x 400 o AR x 400 o o o o AR x 600 o o AR x 800 o o AR x 400 o o AR x 500 o AR x 600 o o AR x 800 o AR x 400 o o AR x 600 o AR x 400 o o AR x 500 o AR x 600 o AR x 800 o SOKEA LAIPPA CII MA teräs o o o o o o o o o o o o o o o o o o o o o o o o o MC35 MULTILAIPPA o o o o o o o o o o o o o o o o o o o o o o o o o KOROTETTU KATTO W x D AR x 400 o o AR x 500 o AR x 400 o o o o AR x 600 o o AR x 800 o o o o AR x 400 o o AR x 500 o AR x 800 o AR x 400 o o AR x 600 o AR x 400 o o AR x 500 o AR x 600 o AR x 800 o KATTO IP23 W x D AR x 400 o o AR x 400 o AR x 400 o o o o AR x 600 o o AR x 800 o o o o AR x 400 o o AR x 500 o AR x 800 o AR x 400 o o AR x 600 o AR x 400 o o AR x 500 o AR x 600 o AR x 800 o AKSIAALITUULETIN AR m 3 /h 19" o o o o o o o o o o o o o o o o o o o o RADIAALITUULETIN AR m 3 /h 19" o o o o o o o o o o o o o o o o o o o o SUODATINTUULETIN, malli sivu 19 AR PF m 3 /h o o o o o o o o o o o o o o o o o o o o AR PF m 3 /h o o o o o o o o o o o o o o o o o o o o AR PF m 3 /h o o o o o o o o o o o o o o o o o o o o AR PF m 3 /h o o o o o o o o o o o o o o o o o o o o AR PF m 3 /h o o o o o o o o o o o o o o o o o o o o AR PF m 3 /h o o o o o o o o o o o o o o o o o o o o POISTOSUODATIN, malli sivu 19 AR PFA 1000 o o o o o o o o o o o o o o o o o o o o AR PFA 2000 o o o o o o o o o o o o o o o o o o o o AR PFA 3000 ja 4000 o o o o o o o o o o o o o o o o o o o o AR PFA 5000 ja 6000 o o o o o o o o o o o o o o o o o o o o

17 Ohjeet Jäähdytys Jäähdytyksen tarkoituksena on poistaa kaappien sisältä toimilaitteiden synnyttämä häviöteho eli lämpö. Liian korkea kaappien sisälämpötila johtaa laitteiden epäluotettavaan toimintaan. Laitekaapissa jäähdytykseen käytetään seuraavia menetelmiä: Pakottamaton eli luonnollinen ilmankierto. Käytetään suodatinta sekä kaapin ala- että yläosassa, jolloin IP-luokitus säilyy. Vaihtoehtoisesti käytetään alhaalla (sivu 20) suodatinta ja ylhäällä korotettua kattoa, jolloin IP-luokitus heikkenee. Pakotettu ilmankierto. Kaapin alaosaan asennetaan suodatintuuletin ja yläosaan suodatin. Kaapin IP-luokitus säilyy (sivu 20) Lämmönvaihdin on sopiva ilmastointimenetelmä vaikeisiin olosuhteisiin. Kaapin IP-luokitus säilyy. Jäähdytyskoje on menetelmistä ainoa, joka pudottaa kaapin sisälämpötilan ympäristön lämpötilaa alhaisemmaksi. Kaapin IP-luokitus säilyy Ohjearvoja Häviötehon poistuminen vapaasti seisovasta laitekaapista AR2066, mitat H x W x D 2000 x 600 x 600, DT = 20 K B) Ei tiivis kaappi Suodatin alhaalla, korotettu katto ylhäällä Suodatintuuletin alhaalla poistosuodatin ylhäällä n W **) n W **) mallista riippuen **) Kaappien sisälle asennettujen komponenttien pinnalta poistuu n % vähemmän tehoa kuin on merkitty Valintaohjeita Ennen lämpötilan säätölaitteen valintaa tulee harkita mm. seuraavia seikkoja: a) Vaadittava kaapin IP-luokitus b) Kaapin ympäristöolosuhteet, mm. lämpötila, pöly, lika, korroosiovaara c) Vallitsevat ja vaaditut olosuhteet kaapissa, mm. häviöteho, sallittu lämpötila, ilman kiertomahdollisuus Jokainen kaappi säteilee pinnaltaan jonkin määrän lämpöä ympäristöönsä. Seuraavat parametrit ovat oleellisia laskettaessa lämmön siirtymistä aina +50 C lämpötilaeroihin saakka. kaapin vapaa pinta-ala, jota ei rajoiteta miltään puolelta. maalatun teräksen kyky säteillä lämpöä W/m 2 K kaapin ulkopuolisen ympäristön ilmastointiolosuhteet Komponenttitiheys kaapin sisällä, lämpölukkojen vaara Vain ensin mainittu kohta voidaan laskea tarkasti. Toisen kohdan arvona käytetään yleisesti 5,5 W/m 2 K sisätiloihin asennetuille kaapeille. Viimeksi mainittujen tekijöiden vaikutus voidaan vain arvioida. Kaapin säteilemän lämpötehon suuruus voidaan lukea taulukosta tai laskea. Ulko-asennuksissa voidaan tämä arvo kolminkertaistaa, koska ilmavirrat liikkuvat kaapin ulkopinnoilla. Ilman kierto kaapin sisällä estyy usein asennettujen laitteiden takia. Huolellisella suunnittelulla ja/tai sisäisen tuulettimen asennuksella voidaan näiden lämpölukkojen vaikutukset välttää. Pakotettu ilmankierto kaapin sisällä parantaa myös sisäistä johtumista ja tasoittaa lämpötilaeroja kaapin eri osien välillä. Ellei ilmaa kierrätetä, kerääntyy lämpö kaapin yläosaan. Suuremmat häviötehot kuin mitä luonnollisen kulkeutumisen avulla voidaan poistaa, saavutetaan käyttämällä korotettua kattoa ylhäällä ja ilmanottoaukotuksia kaapin alaosassa. Tämä luonnollisesti heikentää kaapin IP-luokitusta. Kykyyn poistaa suurempia häviötehoja kaapista vaikuttaa tässä lähinnä ilmanottoaukkojen pinta-ala ja korotetun katon vapaa pinta-ala. A) Tiivis kaappi Sisäinen kulkeutuminen Tuulettimella tehostettu sisäinen kulkeutuminen Lämmönvaihdin Jäähdytyskoje n W *) n W *) n W mallista riippuen n W mallista riippuen *) kaappien sisälle asennettujen komponenttien pinnalta poistuu n % vähemmän tehoa kuin on merkitty. Lämmön säteily vapaasti seisovasta laitekaapista Olosuhteet: asennus sisätilassa ei ilmavirtausta K = 5.5 W/m 2 K (W) Lämpöhäviö Ps , , Lämpötilaero ΔT (K) Kaapin lämpöä luovuttava pinta-ala (m 2 ) AR-laitekaapit 17

18 Laskentakaavat P s = Poistunut lämpöhäviö kaapin pinnalta (W) P v = Asennettujen laitteiden kokonaishäviöteho (W) ΔT = Max hyväksytty lämpötilaero kaapin sisä- ja ulkopuolen välillä ( C) T i = Kaapin sisälämpötila ( C) T u = Ympäröivä lämpötila ( C) A = Kaapin lämpöä säteilevä kokonaispinta-ala k = Lämmönjohtokerroin, maalatulle teräslevylle ~5,5 (W/m 2 K) V = Ilman tilavuusvirta (m 3 /h) q = Lämmönvaihtimen lämpöteho (W/K) Lämmön poistuminen kaapista P s = ΔT x A x k T i = T u + ΔT; kaapin sisälämpötila ilman ilmastointia T i > T u > ΔT = T i T u ; lämmön siirtyminen kaapista < T u > ΔT = T u T i ; lämmön siirtyminen kaappiin T i ΔT = P v A x k tai P s A x k Suodatintuulettimet T i = T u + ΔT, P s = ΔT x A x k; kaapin sisälämpötila V = V 3.1 x P v ΔT = 3.1 x 3.1 x P v ΔT, ΔT = 3.1 x P v V, ΔT = 3.1 x ; kaapin säteilemää lämpöhäviötä ei huomioitu P v P s V ; kaapin säteilemä lämpöhäviö huomioitu P v P V = 3.1 x ( v A x k ), ΔT = V edellisten yhdistelmä ΔT + (A x k ), 3.1 Lämmönvaihtimista ja jäähdytyskojeista voit kysyä myynnistä A 3 Säteilypinta-alan määrittely Lämpötilaero ΔT (K), Lämpöhäviö P s (W), Kaapin lämpöä luovuttava pinta-ala A tot (m 2 ) A 1 A 2 Vapaasti seisovat kaapit Yksittäinen kaappi: A tot = 2A 1 + 2A 2 +A 3 Rivikaappi, kaappeja N kpl: A tot = 2NA 1 + 2A 2 +NA 3 Seinää vasten olevat kaapit Yksittäinen kaappi A tot = A 1 + 2A 2 +A 3, kun kaappi on aivan seinässä kiinni ja vierushuone on lämpimämpi kuin kaapin sijoitushuone A tot = 2A 1 + 2A 2 +A 3, kun kaappi on 5 10 cm etäisyydellä seinästä ja vierushuone on viileämpi kuin kaapin sijoitushuone Rivikaappi, kaappeja N kpl: A tot = NA 1 + 2A 2 +NA 3, kun kaappi on aivan seinässä kiinni ja vierushuone on lämpimämpi kuin kaapin sijoitushuone A tot = 2NA 1 + 2A 2 +NA 3, kun kaappi on 5 10 cm etäisyydellä seinästä ja vierushuone on viileämpi kuin kaapin sijoitushuone 18 AR-laitekaapit

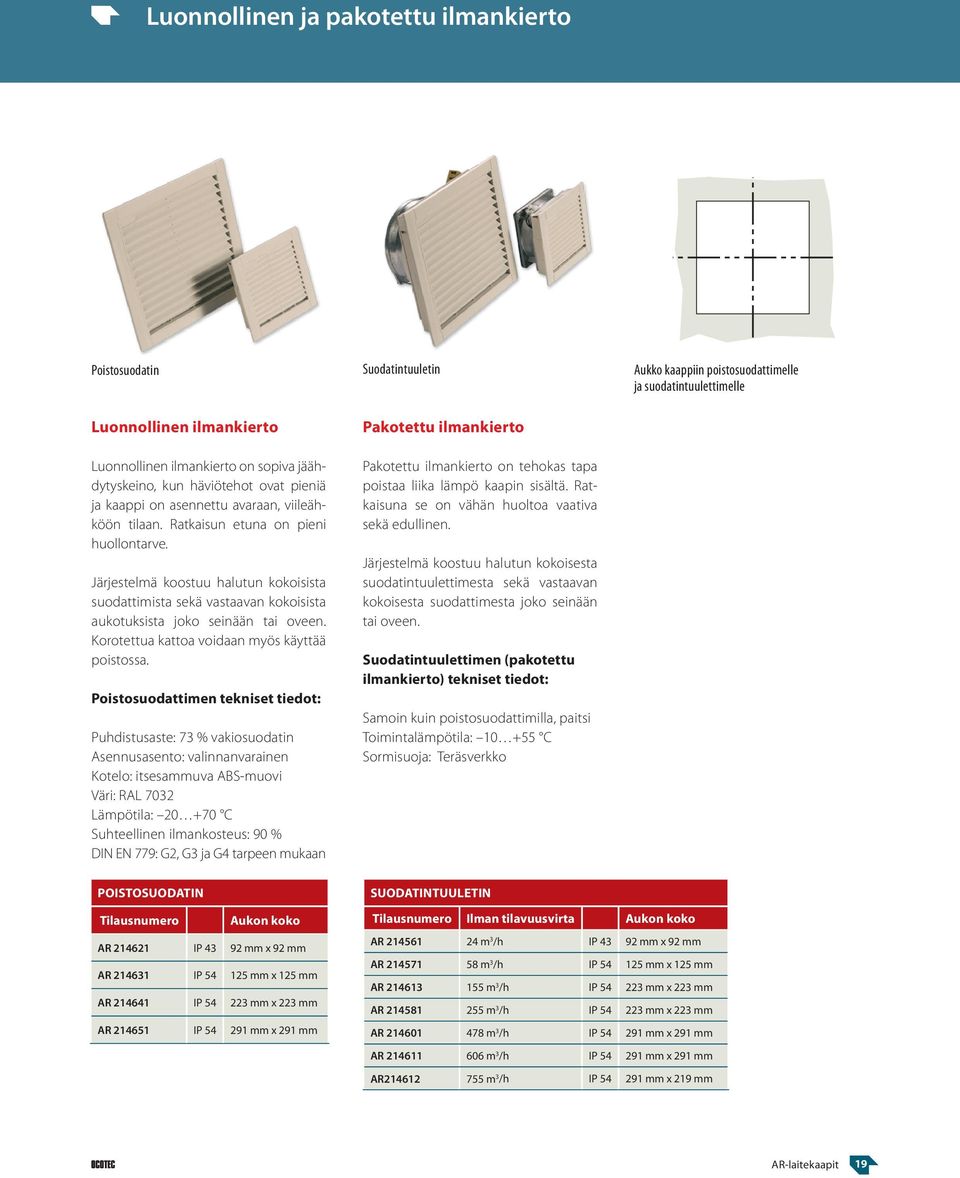

19 Luonnollinen ja pakotettu ilmankierto Poistosuodatin Luonnollinen ilmankierto Luonnollinen ilmankierto on sopiva jäähdytyskeino, kun häviötehot ovat pieniä ja kaappi on asennettu avaraan, viileähköön tilaan. Ratkaisun etuna on pieni huollontarve. Järjestelmä koostuu halutun kokoisista suodattimista sekä vastaavan kokoisista aukotuksista joko seinään tai oveen. Korotettua kattoa voidaan myös käyttää poistossa. Poistosuodattimen tekniset tiedot: Puhdistusaste: 73 % vakiosuodatin Asennusasento: valinnanvarainen Kotelo: itsesammuva ABS-muovi Väri: RAL 7032 Lämpötila: C Suhteellinen ilmankosteus: 90 % DIN EN 779: G2, G3 ja G4 tarpeen mukaan Suodatintuuletin Pakotettu ilmankierto Pakotettu ilmankierto on tehokas tapa poistaa liika lämpö kaapin sisältä. Ratkaisuna se on vähän huoltoa vaativa sekä edullinen. Järjestelmä koostuu halutun kokoisesta suodatintuulettimesta sekä vastaavan kokoisesta suodattimesta joko seinään tai oveen. Suodatintuulettimen (pakotettu ilmankierto) tekniset tiedot: Samoin kuin poistosuodattimilla, paitsi Toimintalämpötila: C Sormisuoja: Teräsverkko Aukko kaappiin poistosuodattimelle ja suodatintuulettimelle POISTOSUODATIN Tilausnumero Aukon koko AR IP mm x 92 mm AR IP mm x 125 mm AR IP mm x 223 mm AR IP mm x 291 mm SUODATINTUULETIN Tilausnumero Ilman tilavuusvirta Aukon koko AR m 3 /h IP mm x 92 mm AR m 3 /h IP mm x 125 mm AR m 3 /h IP mm x 223 mm AR m 3 /h IP mm x 223 mm AR m 3 /h IP mm x 291 mm AR m 3 /h IP mm x 291 mm AR m 3 /h IP mm x 219 mm AR-laitekaapit 19

20 Aukotuksen valinta Aukon valintataulukko ovi/puhallin/suodatin Tuote Kaappi AR- Pariovi Aukon sijainti Poistosuodatin AR AR AR AR Suodatintuuletin AR AR AR AR AR AR AR OVI AR , 1666, 1668 A B o o o o o o o o o o o AR , 2066, 2068 A B o o o o o o o o o o o AR , 1686 A B o o o o o o o o o o o AR , 2085, 2086, 2088 A B o o o o o o o o o o o AR , 1686 X A B o o o o o o o AR , 2085, 2086, 2088 X A B o o o o o o o AR A B o o o o o o o o o o o AR , A B o o o o o o o o o o o AR X A B o o o o o o o o o o o AR , X A B o o o o o o o o o o o AR X A B o o o o o o o o o o o AR , 20125, 20126, A B o o o o o o o o o o o Aukotuksen sijainti ovessa Aukon valintataulukko seinät/puhallin/suodatin Tuote Kaappi AR- Aukon sijainti Poistosuodatin AR AR AR AR Suodatintuuletin AR AR AR AR AR AR AR Aukotuksen sijainti seinässä Kysy myynnistä lisää poistosuodattimen ja suodatintuulettimen valinnasta. TAKASEINÄ AR , 1666,1668 C D o o o o o o o o o o o AR , 2066, 2068 C D o o o o o o o o o o o AR , 1686 C D o o o o o o o o o o o AR , 2085, 2086, 2088 C D o o o o o o o o o o o AR C D o o o o o o o o o o o AR , C D o o o o o o o o o o o AR C D o o o o o o o o o o o AR , 20125, 20126, C D o o o o o o o o o o o SIVUSEINÄ AR ,16104, C D o o o o o o o AR , 1686 C D o o o o o o o o o o o AR C D o o o o o o o o o o o AR , 2084, 20104, C D o o o o o o o AR , 2086, 20106, C D o o o o o o o o o o o AR , 2088, C D o o o o o o o o o o o AR , C D o o o o o o o o o o o Tilausesimerkki Halutaan kaappi AR 2086, johon oveen aukko (B). Aukkoon yksi suodatintuuletin AR ja takaseinään aukko (C), johon yksi poistosuodatin AR Tilataan: 1 kpl kaappi AR kpl suodatintuuletin AR kpl ovi AR22583 aukko B 1 kpl poistosuodatin AR takaseinään 1 kpl takaseinä AR aukko C 20 AR-laitekaapit

21 Yläpuoliset läpiviennit Aukotettu katto Aukotus on tarkoitettu C(II)-laippoja varten sekä vakio- että korotettuihin kattoihin. Sarja AR-kaappi Katto Korotettu katto Aukotusmalli , 2044 AR AR , 2046 AR AR B AR AR B E , 2064 AR AR B , 2066 AR AR B E , 2084 AR AR B , 2086 AR AR B E H Aukotusmalli B AR AR B E AR AR B E H , AR AR B , AR AR B E H , AR AR B E H , AR AR B AR AR B E AR AR B E H Tilausesimerkki: AR Katto aukotus B Aukotusmalli E Säädettävä katto Sarja AR-kaappi Tilausnumero , 2044 AR , 2046 AR AR , 2064 AR , 2066 AR , 2068 AR Laippa C(II) SFS 2528, teräslevyä Til.no. MA 23751, sis.tiivisteen ja kiinnitystarvikkeet Aukotusmalli H , 2084 AR AR , 2086 AR AR , AR , AR , AR AR , AR AR Aukotettu katto Säädettävä katto AR-laitekaapit 21

22 Kotelointiluokat IEC :n mukaan IP-kotelointiluokat merkitään kahdella tunnusluvulla. Kosketus- ja vierasesinesuojaus: ensimmäinen tunnusnumero Vesisuojausominaisuudet: toinen tunnusnumero Suojauksen laajuus Suojauksen laajuus Nimitys Selitys Nimitys Selitys 1 Suuruudeltaan vähintään 50 mm:n kappaleiden sisääntunkeutuminen estetty 2 Suuruudeltaan vähintään 12,5 mm:n kappaleiden sisääntunkeutuminen estetty 3 Suuruudeltaan vähintään 2,5 mm:n kappaleiden sisääntunkeutuminen on estetty 4 Suuruudeltaan vähintään 1,0 mm:n kappaleiden sisääntunkeutuminen on estetty Koesauva, nupin läpimitta 50 mm, ei saa kokonaan tunkeutua laitteen sisään 1) Koesauva, nupin läpimitta 12,5 mm, ei saa kokonaan tunkeutua laitteen sisään 1) Koesauva, nupin läpimitta 2,5 mm ei saa kokonaan tunkeutua laitteen sisään 1) Koesauva, nupin läpimitta 1,0 mm, ei saa kokonaan tunkeutua laitteen sisään 1) 5 Pölyltä suojaava Laitteen toiminnan kannalta haitallisen pölymäärän sisääntunkeutuminen on estetty. 6 Pölytiivis Pölyn sisääntunkeutuminen laitteen koteloon on estetty 20 mbarin alipaineessa 1) Koesauvan koko läpimitta ei saa tunkeutua sisään minkään kotelon aukon lävitse 2) Tätä testiä ei ole säädetty EN :n mukaan, vaan DIN :n, osa 9 mukaan 1 Tippuvedenkestävä Pystysuoraan pisaroina tippuva vesi ei aiheuta haittaa 2 Tippuvedenpitävä, kun koteloa kallistetaan enintään 15 Pystysuoraan pisaroina tippuva vesi ei aiheuta haittaa, vaikka koteloa kallistetaan enintään 15 mielivaltaiseen suuntaan normaaliasennosta 3 Sateenpitävä Enintään 60 kulmassa pystytasoon nähden suihkuava vesi ei aiheuta haittaa 4 Roiskevedenpitävä Kaikista suunnista koteloa vastaan roiskuva vesi ei aiheuta haittaa 5 Suihkuvedenpitävä Kaikista suunnista koteloa vastaan suihkuava vesi ei aiheuta haittaa 6 Voimakkaan vesisuihkun pitävä Kaikista suunnista koteloa vastaan voimakkaasti suihkuava vesi ei aiheuta haittaa 7 Suojattu vaikutuksia vastaan, jotka aiheutuvat ajoittaisesta veteen upottamisesta 9K Korkeapaine-/ höyrysuihkupuhdistuksen vesi 2) Vettä ei saa päästä laitteeseen siinä määrin, että syntyy haittoja, kun kotelo upotetaan veteen normeja vastaavan paine- ja aikaedellytysten puitteissa joksikin aikaa Kaikista suunnista koteloa vastaan kovalla paineella ohjattu vesi ei saa aiheuttaa haittaa 22 AR-laitekaapit

23 Asiakaskohtaiset sovellutukset Vakiokaappien ja koteloiden lisäksi valmistamme asiakkaan tarpeiden mukaan räätälöityjä kokonaisuuksia erilaisin lisävarustein sekä mitta ja muotovaihtoehdoin. Kuvassa asiakkaan tarpeiden mukaan vakiotuotteesta sovellettu testerikaappi Tal 1668 AR-laitekaapit 23

24 Idea Suunnittelu Proto Testaus Sarjavalmistus Ocotec Oy on teollisuuden osahankintaan, osakokoonpanoon ja kaappimekaniikan valmistukseen erikoistunut yritys. Yrityksen asiakastoimialoja ovat tietoliikenne-, automaatio- ja koneenrakennusteollisuus. Ocotecin keskeisiä tuotteita ovat: Tiiveysluokitetut kaapit ja kotelot Laitekaapit AR, IP54 KAS, IP 55 Laitekotelot MA, IP 65 RL-riviliitinkotelot Lähiverkkotuotteet LN-lähiverkkokaapit ja kotelot SC-palvelinkaapit ODM-sopimusvalmistus Tuotekehitys Testaus Prototyypit Sarjavalmistus Kokoonpanot Laite ja komponenttivalmistus Ocotec Oy Annalankankaantie Haukipudas Puh (0) Fax +358 (0) AR-laitekaapit NOV2007
