PARASOLTM VAV. Energiaasäästävä ilmastointimoduuli tarpeen mukaiseen ilmanvaihtoon PARASOL VAV

Transkriptio

1 PARASOLTM VAV Energiaasäästävä ilmastointimoduuli tarpeen mukaiseen ilmanvaihtoon Lyhyesti Ilmastointimoduuli, joka yhdessä CONDUCTOR W4.2 ohjauslaitteiston kanssa tarjoaa tarpeen mukaan ohjatun ilmanvaihdon. Säästää energiaa, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. Paras mahdollinen viihtyvyys huonetason säädöllä. Vesikiertoinen jäähdytys ja vesikiertoinen lämmitys. Vedoton sisäilmasto, ilmanjako 4 suuntaan ja Swegonin ADC (Anti Draught Control) tarjoavat parhaan viihtyisyyden ja joustavuuden nykyisiin ja tuleviin tarpeisiin. Helppo asennus, käyttöönotto ja hoito. Kaikki komponentit ja tarvikkeet on valmiiksi asennettu tehtaassa. Pikaopas Tuloilmavirta: Painealue: Jäähdytysteho - yhteensä: Lämmitysteho: Koko: Jopa 85 l/s Pa Jopa 2055 W Vesi: jopa 2700 W 600 ja 1200 mm (sovituksin useisiin kattojärjestelmiin) 1

2 Kuva 1. orja Kuva 2. isäntä ilmastointimoduuli perustuu PARASOLiin, mutta on varustettu toiminnoilla sisäilmaston tarpeen mukaiseen ohjaukseen. Saatavana yksi- ja kaksimoduulisena yksikkönä: Koot: 600x600 mm; 600x1200 mm Moduulit: Tuloilma ja jäähdytys Tuloilma, jäähdytys ja lämmitys (vesi) Asennus: Upotetaan alakattoon Toiminta Ilmastointimoduulien perustoiminta muistuttaa läheisesti ilmastointipalkkien toimintaa. Erona on ensisijaisesti se, että ilmastointimoduuli jakaa ilman neljään suuntaan kahden sijasta. Tämä maksimoi tuloilman sekoittumispinnan huoneessa olevaan ilmaan, minkä ansiosta saadaan suuri teho viemättä lisää tilaa katosta. Ilmastointimoduulit on myös optimoitu sekoittamaan tuloilman nopeasti huoneessa olevaan ilmaan, mikä parantaa viihtyvyyttä huoneessa. Lämmitystilassa tätä tekniikkaa voidaan hyödyntää lämmön jakamiseen paremmin kattoa pitkin. Tarpeen mukaan ohjattu sisäilmasto Tarpeenmukaisen ilmanvaihdon perusidea on vaihtaa ja käsitellä ilmaa juuri niin paljon kuin tarvitaan - eikä yhtään enempää tai vähempää. Säästöpotentiaali on erittäin suuri. Tämä koskee erityisesti tiloja, joiden käyttöaste on vähäinen tai joissa se vaihtelee huomattavasti eli hyvin monissa tiloissa. Esimerkiksi toimistoissa läsnäoloaste on usein alle 50 %! yhdistää kahden järjestelmän parhaat puolet tarpeenmukaisen ilmanvaihdon säästöpotentiaaleineen ja ilmastointimoduulin tehokkuuden ja suorituskyvyn huoneen ilmastoinnissa. Tämä kaikki on pakattu kompaktiin yksikköön, joka on helppo asentaa. Joustavuus Helposti säädettävät suuttimet yhdessä Swegonin ADC II (Anti Draught Control) järjestelmän kanssa tarjoavat parhaan joustavuuden huoneen muodon mukaiseen säätöön. Kaikki sivut voidaan säätää toisistaan riippumatta, joten ilmavirta ja sen suunta asunnossa voidaan säätää tarpeen ja toiveiden mukaan. Muotoilu :n pohjalevy on saatavana kolmella erilaisella rei ityskuviolla. Vakiona levyssä on pyöreät reiät kolmiokuviossa, mutta se voidaan toimittaa myös pyöreillä tai nelikulmaisilla rei'illä neliökuviossa. Vedoton sisäilmasto jakaa ilman neljään suuntaan pienellä nopeudella. Alhainen ilmannopeus saadaan jakamalla alilämpöinen ilma laajemmalle alueelle. Erikoismuotoiltu ulospuhallusaukko saa aikaan pyörrevirtauksen, joka varmistaa nopean sekoittumisen huoneilmaan. Sekoittumista parantaa myös ilmastointimoduulin suljettu rakenne, jossa paluuilman kiertoilma-aukko on sijoitettu alaosaan. :stä on saatavana seuraavat versiot: Versio A: Tuloilma ja vesikiertoinen jäähdytys patterilla. Versio B: Tuloilma, vesikiertoinen jäähdytys ja lämmitys patterilla. 2

3 Kuva 3. Versio A: Jäähdytys- ja tuloilmatoiminto 1 Tuloilma 2 Indusoituva huoneilma 3 Tuloilma sekoitettuna jäähdytettyyn huoneilmaan Kuva 4. Versio B: Lämmitys- ja tuloilmatoiminto (sisältää myös jäähdytystoiminnon) 1 Tuloilma 2 Indusoituva huoneilma 3 Tuloilma sekoitettuna lämmitettyyn huoneilmaan 3

4 Kompakti yksikkö - valmiina tarpeenmukaiseen ohjaukseen on kompakti ilmastointimoduuli, jossa on valmius ilmavirtojen tarpeenmukaiseen ohjaukseen. Se toimitetaan varustettuna integroidulla ilmapellillä, peltimoottorilla ja liitinrimalla. Peltimoottori, jäähdytystoimilaite (lisävaruste) ja lämmitystoimilaite (lisävaruste) kytketään tehtaalla sisäisesti liitinrimaan. Liitinrimaa käytetään myös silloin, kun huoneessa on useampia tuotteita, jotka yhdistetään isäntä-orjakytkennällä. -vakiotuote on siis varustettu toimimaan orjana huoneessa, katso kuva 5. orjassa ei ole integroitua ohjauslaitteistoa, ja moitteettoman toiminnan, lämpötilansäädön ja ilmavirran portaattoman tarpeenmukaisen ohjauksen järjestämiseksi yksi huoneen tuotteista on muutettava isännäksivarustamalla se ohjauslaitteistolla, katso kuva 6. Ohjauslaitteisto tilataan lisävarusteena, ja siitä sanotaan ohjaussarjaksi. Ohjaussarjaan sisältyy säädin (CONDUC- TOR W4.2), siihen kuuluva huoneyksikkö RU, läsnäoloanturi ja 2 paineanturia. Samaan ohjaussarjaan voidaan kytkeä jopa 8 yksikköä. Asennuksen helpottamiseksi tämä ohjaussarja voidaan tilata tehtaalla asennettuna, mutta se voidaan toimittaa myös erillisenä asennettavaksi tuotteeseen asennuksen yhteydessä. Joukko ohjaussarjan parametreja voidaan esiohjelmoida ilman lisäkustannuksia toiveiden mukaan, esim. huonelämpötila, poissaolo-, läsnäolo- ja maksimi-ilmavirta. ja ohjaussarja voidaan kytkeä myös rakennusautomaatio-/wise-järjestelmään valvontaa tai käyttöparametrien helppoa muuttamista varten. PlusFlow 600/1200 PF on oikea valinta, kun tarvitaan suurta jäähdytystehoa ja suuria ilmavirtoja. Tämä versio pystyy käsittelemään suuria ilmavirtoja samalla suurella lämmitys- ja jäähdytysteholla kuin tavallinen, ja säilyttää luonnollisesti erinomaisen viihtyvyyden huoneessa. Esimerkiksi kokoushuoneeseen asennettava PARASOL VAV PF voi vähentää asennettavien tuotteiden lukumäärän jopa puoleen. Helppo säätää Integroidussa suutinsäädössä on monta asetusvaihtoehtoa, minkä ansiosta tekee sisäilmastosta mahdollisimman viihtyisän ja on helppo sovittaa tilan koon ja käyttötarkoituksen muutoksiin. Ilmastointimoduuli voidaan säätää niin, että kultakin sivulta puhalletaan voimakkuudeltaan erilaisia ilmavirtoja eri suuntiin. Katso tarkemmin kohdasta Suuttimien asetus. Sopivia tiloja Parasol VAV sopii mainiosti vakiosovelluksena esim.: Toimistot ja kokoustilat Opetustilat Hotellit Ravintolat Sairaalat Myymälät Ostoskeskukset Useiden asennusmahdollisuuksien ansiosta PARASOL VAV on helppo mukauttaa uusiin käyttötarpeisiin tai huonemuutoksiin. Helppo asentaa Kompakti on sovitettu yleisimpiin moduulimittoihin, joten se on myös helppo asentaa. Pienet mitat tarjoavat monia etuja ja helpottavat tuotteiden käsittelyä erityisesti rakennustyömaalla. Tämä vähentää käsittelyvaurioita ja parantaa työympäristöä. Markkinakohtaiset moduulimitat Tilattavissa ovat moduulimitat: c-c 600; 625; 675 mm. Lisäksi on saatavana kipsikattojen liitäntäkehys sekä ratkaisut clip-in-tyyppisille katoille. Aina varastossa Lyhyiden toimitusaikojen varmistamiseksi :n vakiomallit yleisimmillä toiminnoilla saa suoraan varastosta. Suuri teho Suuren kapasiteettinsa ansiosta tarvitsee normaalin toimiston jäähdytykseen % pienemmän kattopinta-alan perinteiseen ilmastointipalkkiin verrattuna. 4

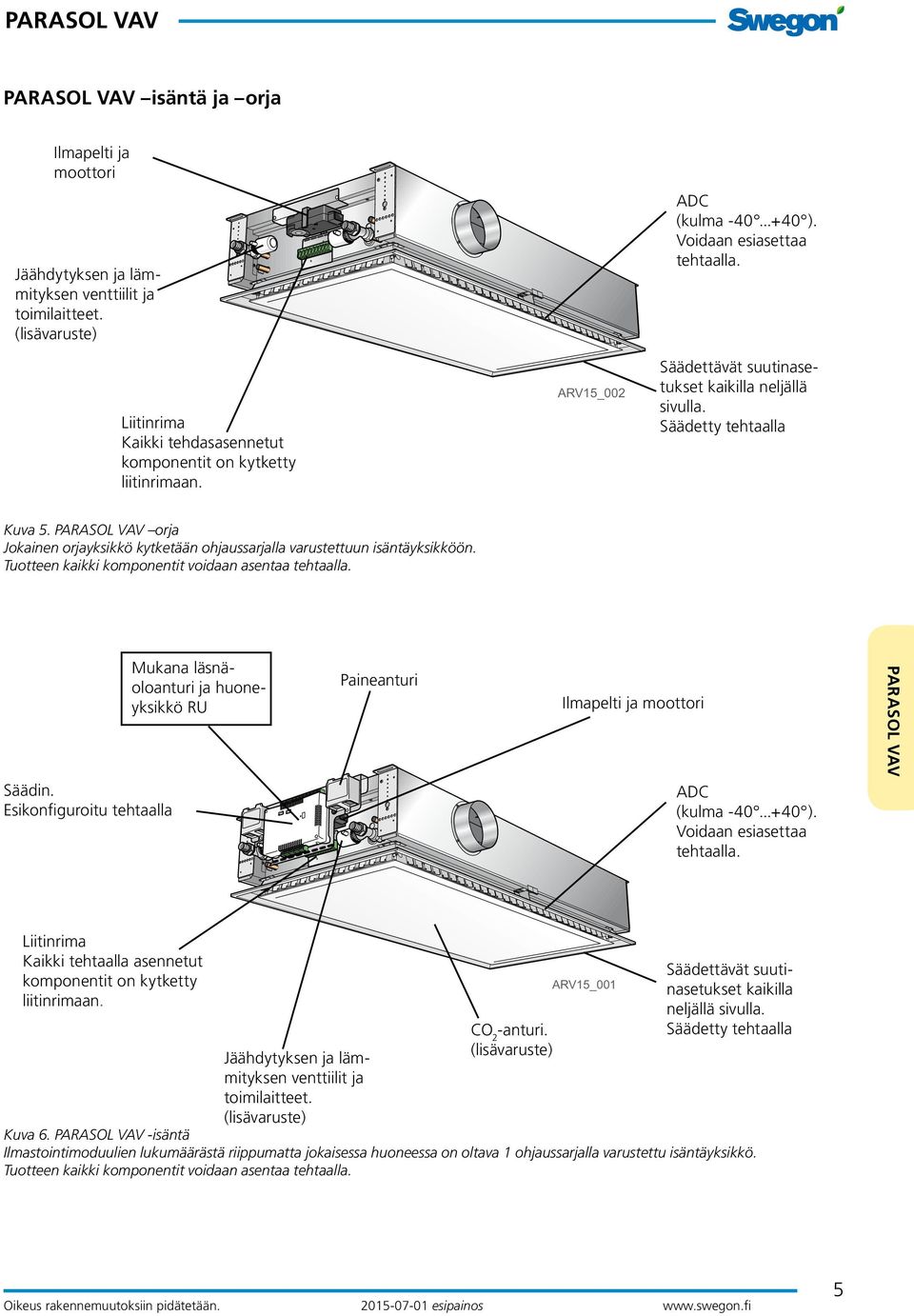

5 isäntä ja orja Ilmapelti ja moottori Jäähdytyksen ja lämmityksen venttiilit ja toimilaitteet. (lisävaruste) Liitinrima Kaikki tehdasasennetut komponentit on kytketty liitinrimaan. ARV15_002 ADC (kulma ). Voidaan esiasettaa tehtaalla. Säädettävät suutinasetukset kaikilla neljällä sivulla. Säädetty tehtaalla Kuva 5. orja Jokainen orjayksikkö kytketään ohjaussarjalla varustettuun isäntäyksikköön. Tuotteen kaikki komponentit voidaan asentaa tehtaalla. Säädin. Esikonfiguroitu tehtaalla Mukana läsnäoloanturi ja huoneyksikkö RU Paineanturi Ilmapelti ja moottori ADC (kulma ). Voidaan esiasettaa tehtaalla. Liitinrima Kaikki tehtaalla asennetut komponentit on kytketty liitinrimaan. Jäähdytyksen ja lämmityksen venttiilit ja toimilaitteet. (lisävaruste) CO 2 -anturi. (lisävaruste) ARV15_001 Säädettävät suutinasetukset kaikilla neljällä sivulla. Säädetty tehtaalla Kuva 6. -isäntä Ilmastointimoduulien lukumäärästä riippumatta jokaisessa huoneessa on oltava 1 ohjaussarjalla varustettu isäntäyksikkö. Tuotteen kaikki komponentit voidaan asentaa tehtaalla. 5

6 Isäntä-orjakytkentä Esimerkkiisäntä-orjakytkennästä, katso kuva 7. Läsnäoloanturin kytkentä ja orjatuotteiden ketjutus tehdään asennuksen yhteydessä. Huoneyksikkö RU asennetaan sopivaan paikkaan huoneessa. Siirrettävä huoneyksikkö on paristokäyttöinen ja siinä on langaton yhteys säätimeen. Kiinteän huoneyksikön tiedonsiirto ja virransyöttö hoidetaan kaapelilla Orja Orja Läsnäoloanturi Isäntä Orja Käyttöpaneeli Kuva 7. Esimerkki :n isäntä-orjakytkennästä 6

7 Tarveohjaa huoneen sisäilmaa CONDUCTOR W4.2 Itse kehittämäämme CONDUCTOR-huonesäätölaitteistoa käytetään vesikiertoisten ilmastointijärjestelmien tilanteeseen sovitettuun tarpeen mukaiseen ohjaukseen toimistoissa, hotellihuoneissa, sairaaloissa sekä kokoustiloissa. CONDUCTOR W4.2 on optimoitu sovellus jäähdytyksen ja lämmityksen ohjaukseen yhdessä tarpeen mukaan ohjatun tuloilman kanssa ja sisältää joukon mukautettavia energiansäästötoimintoja. Energiaa säästävä säätö CONDUCTOR W4.2 optimoidaan kyseiselle huoneelle konfiguroimalla halutut poissaolo-, läsnäolo- ja maksimi-ilmavirrat. Huoneen ilmasto ja energiankäyttö perustuvat näihin asetuksiin. Poissaoloilmavirraksi asetetaan haluttu ilmavirta silloin, kun huoneessa ei ole ketään. :n ilmavirtaa ei voi kokonaan sulkea, ja pienin mahdollinen ilmavirta riippuu tuotteen suutinasetuksista ja vallitsevasta kanavapaineesta. Pienin mahdollinen ilmavirta on useimmiten 5-15 % tuotteen suurimmasta ilmavirrasta. Läsnäoloilmavirraksi asetetaan haluttu ilmavirta silloin, kun läsnäolo havaitaan. Huoneen ja tuotteen hyvän toiminnan varmistamiseksi tämän ilmavirran on oltava vähintään 40 % tuotteen/tuotteiden suurimmasta ilmavirrasta. Maksimi-ilmavirraksi asetetaan 100 % tuotteen/tuotteiden suurimmasta ilmavirrasta. ARV15_011 Sovitus tilanteeseen Läsnäoloanturi valvoo jatkuvasti huoneen läsnäoloastetta ja vaihtaa tarpeen mukaan läsnä- ja poissaoloilmavirran välillä. CO 2 -anturi (lisävaruste) mittaa jatkuvasti huoneen ilmanlaatua. Läsnäolon yhteydessä ilmavirta säädetään portaattomasti läsnäoloastetta vastaavaksi läsnäolo- ja maksimi-ilmavirtojen välillä. Paineanturi mittaa staattisen ilmanpaineen tulo- ja poistoilmapuolella. Luettua painetta käytetään sekä tulo- ja poistoilman tasapainotukseen että ilmapellin säätöön. Isäntäyksikköön asennettu kondenssianturi tunnistaa mahdollisen kosteuden tiivistymisen. Jos kondenssia esiintyy, kaikki säätimeen kytketyt jäähdytystoimilaitteet suljetaan kosteuden tiivistymisen lopettamiseksi. Tämän yhteydessä tuloilman syöttö pidetään asetetussa maksimiarvossa, kunnes kondenssi häviää. Silloin tuote palaa asetettuun läsnäoloilmavirtaan ja jäähdytystoimilaitteen avautuminen sallitaan jäähdytystarpeen ilmetessä. Ikkunakosketin voidaan liittää järjestelmään ikkunan auki- tai kiinniolon tunnistamiseksi. Jos ikkuna on auki, säätö lopettaa jäähdytyksen, lämmityksen ja ilmanvaihdon tarpeettomien energiahäviöiden välttämiseksi. Jos ikkuna jää auki esim. kylmän talviyön ajaksi, järjestelmään integroitu jäätymisenesto käynnistää lämmityksen, kun huoneen lämpötila alittaa 10 C. Ilmavirta Läsnäolo CONDUCTOR W4.2:n säätöperiaatteena on, että kun ketään ei ole paikalla, huoneeseen syötetään vain pieni määrä tuloilmaa, jotta ilma tuntuisi ensimmäisenä saapuvasta raikkaalta. Kun järjestelmä havaitsee läsnäolon, ilmavirta lisätään asetettuun läsnäoloilmavirtaan. Jos asennetaan CO 2 -anturi, se mittaa jatkuvasti ilmanlaatua. Jos CO 2 -taso pysyttelee alle asetetun maksimiarvon (normaalisti 800 ppm), ilmavirta pidetään jatkuvasti läsnäoloilmavirrassa. Jos läsnäoloilmavirta ei riitä pitämään CO 2 -tasoa maksimiarvon alapuolella, ilmavirtaa lisätään portaattomasti tasolle, joka riittää varmistamaan ilmanlaadun. Koska neuvottelutila ei useimmiten ole täynnä, maksimi-ilmavirta saavutetaan harvoin. Tällä säätöperiaatteella säästetään energiaa sekä läsnäolo- että poissaolotilassa. 7

8 Järjestyksen valinta Koska tarpeet poikkeavat toisistaan tapauskohtaisesti, CONDUCTOR W4.2:ssa voidaan valita jäähdytysportaiden järjestys. Vesi ensin/sitten ilma Läsnäolon yhteydessä huonelämpötilaa säädetään ensisijaisesti vesijäähdytyksellä. Ellei vesijäähdytys riitä, ilmavirtaa lisätään portaattomasti, kunnes haluttu huonelämpötila saavutetaan. Ilmavirtaa säädetään samanaikaisesti CO 2 -tason perusteella. Jos CO 2 -taso ylittää asetetun maksimiarvon, ilmavirtaa lisätään ilmanlaadun varmistamiseksi, vaikka huonelämpötilan säätö ei sitä edellytäkään. Jos haluttu huonelämpötila on saavutettu, vesijäähdytys suljetaan, kunnes ilmenee uusi jäähdytystarve. Ilma ensin/sitten vesi Läsnäolon yhteydessä huonelämpötilaa säädetään ensisijaisesti ilmavirtaa lisäämällä. Ilmavirtaa lisätään portaattomasti, kunnes haluttu huonelämpötila saavutetaan. Jos maksimi-ilmavirta saavutetaan, mutta huonelämpötila ei ole vielä halutulla tasolla, jäähdytyskapasiteettia lisätään käynnistämällä vesijäähdytys. Kun haluttu huonelämpötila on saavutettu, vesijäähdytys suljetaan ja lämpötilaa säädetään jälleen vain tuloilmalla. Ilmavirtaa säädetään samanaikaisesti CO 2 -tason perusteella. Jos CO 2 -taso ylittää asetetun maksimiarvon, ilmavirtaa lisätään ilmanlaadun varmistamiseksi, vaikka huonelämpötilan säätö ei sitä edellytäkään. Säädön yksinkertaistuminen on ilmeinen, mutta järjestelmä tarjoaa myös muita etuja. Suuri sellainen on, että mahdolliset paineenvaihtelut kanavajärjestelmässä eivät vaikuta asetettuihin ilmavirtoihin, koska peltikulmat säätyvät itsenäisesti ja riippuvat vain paineanturien kautta luetuista arvoista. Tiedonsiirto Säätimessä on sisäänrakennettu tiedonsiirtoportti, joka mahdollistaa kytkennän RS485-verkkoon Modbus RTU:lla rakennusautomaatiojärjestelmän kautta suoritettavaa valvontaa ja ohjausta varten. Lisätietoja CONDUCTOR W4.2 sovelluksesta on erillisessä esitteessä osoitteessa Manuaalinen ohjaus Vaikka CONDUCTOR W4.2 on älykäs ja suurelta osin automaattinen huonesäätölaitteisto, huoneilmastoon on mahdollista vaikuttaa myös manuaalisesti. Tämä tapahtuu huoneyksikön avulla, joka kommunikoi säätimen kanssa langattomasti (tai kaapelin kautta). Selkeän näytön sekä selkeän ja käyttäjäystävällisen näppäimistön avulla on helppo muuttaa huonelämpötilaa ja ilmavirtaa. Mukautuva säätö CONDUCTOR W4.2 voidaan esiohjelmoida tehtaalla toiveiden mukaan, eikä silloin tarvitse mitään säätöä asennuksen yhteydessä. Jos esiohjelmointi valitaan, tietyt parametrit on kuitenkin asetettava, ja se tehdään käsipäätteellä. Järjestelmään sisältyvät paineanturit mahdollistavat mukautuvan säädön. Mittaamalla staattisen paineen sopivista vertailukohdista säädin on koko ajan selvillä isäntäyksikön paineista ja kanavapaineesta poistoilmalaitteen jälkeen (jos on valittu huoneratkaisu tasapainotetulla poistoilmalla). Oikean ilmavirran jakamiseksi huoneeseen tarvitsee vain ilmoittaa järjestelmän säätimelle painehäviövakiot huoneyksikön kautta. Säädin laskee itse, mikä paine vastaa oikeaa ilmavirtaa, ja säätää sen jälkeen ilmapeltiä/-peltejä, kunnes huoneessa saavutetaan oikea paine ja sen myötä oikea ilmavirta. 8

9 Suuttimien asetus :n ainutlaatuisen integroidun suutinsäädön ansiosta kaikki neljä sivua voidaan asettaa yksilöllisesti. Ensiöilma voidaan ohjata haluttuun suuntaan yksikön sijainnista ja tilan ensiöilmantarpeesta riippuen. Ilmavirtauksen suuntausta voi tarkastella Swegonin ProSelect-mitoitusohjelmalla, jonka voi ladata osoitteesta www. swegon.com. Halutut suutinasetukset tehdään tehtaalla, mutta niitä on tarvittaessa helppo muuttaa paikan päällä. K-kerroin Jokaiselle suutinasetukselle on määrätty k-kerroin. Yksikön k-kerroin saadaan laskemalla yhteen jokaisen sivun suutinasetusten k-kertoimet. Optimoidun suutinasetuksen K-kerroin saadaan myös ProSelect-ohjelmasta. Kuva 9. Parasol VAV 600 ylhäältä katsottuna, sivut 1-4 A Kuva 10. Parasol VAV 1200 ylhäältä katsottuna, sivut 1-4 A B B B B Kuva 8. Suuttimien asetus ARV15_003 A Kuva 11. Esimerkki 1: A = 2,1 l/s, B = 15,4 l/s A Kuva 12. Esimerkki 2: A = 5,7 l/s, B = 15,25 l/s Erityiset suutinasetukset Optimoitujen suutinasetusten määrityksessä lähdetään aina siltä sivulta, jolla vesiliitäntä on. Sitten jatketaan vastapäivään ja asetetaan sivu kerrallaan, katso kuva Haluttaessa yksiköt voidaan tilata valmiiksi asetettuina tehtaalta (ei koske varastosta saatavia yksiköitä). Esimerkki 1: Suutinasetus LHLH antaa pienimmän mahdollisen poissaoloilmavirran (sivut 1+3 auki). Tämä antaa 4,2 l/s minimi-/poissaoloilmavirran ja 35 l/s maksimi-ilmavirran paineella p i = 70 pa Esimerkki 2: Jos sen sijaan on tärkeämpää saada ulos mahdollisimman suuri maksimi-ilmavirta/teho, suuttimet asetetaan asentoon HHHH, ts. täysin auki joka sivulla. Tällöin saadaan suurempi maksimi-ilmavirta, mutta seurauksena on myös jonkin verran suurempi poissaoloilmavirta. Nämä säädöt ovat vain eri asetuksia samassa fyysisessä tuotteessa, joten kyseessä on hyvin joustava ja sovituskelpoinen yksikkö, erityisesti integroidun ohjelmiston kanssa. Kunkin sivun K-kertoimet saadaan asennusohjeesta osoitteessa mutta helpoimmin ProSelect-ohjelmalla, jossa voi nopeasti testata kaikki versiot. 9

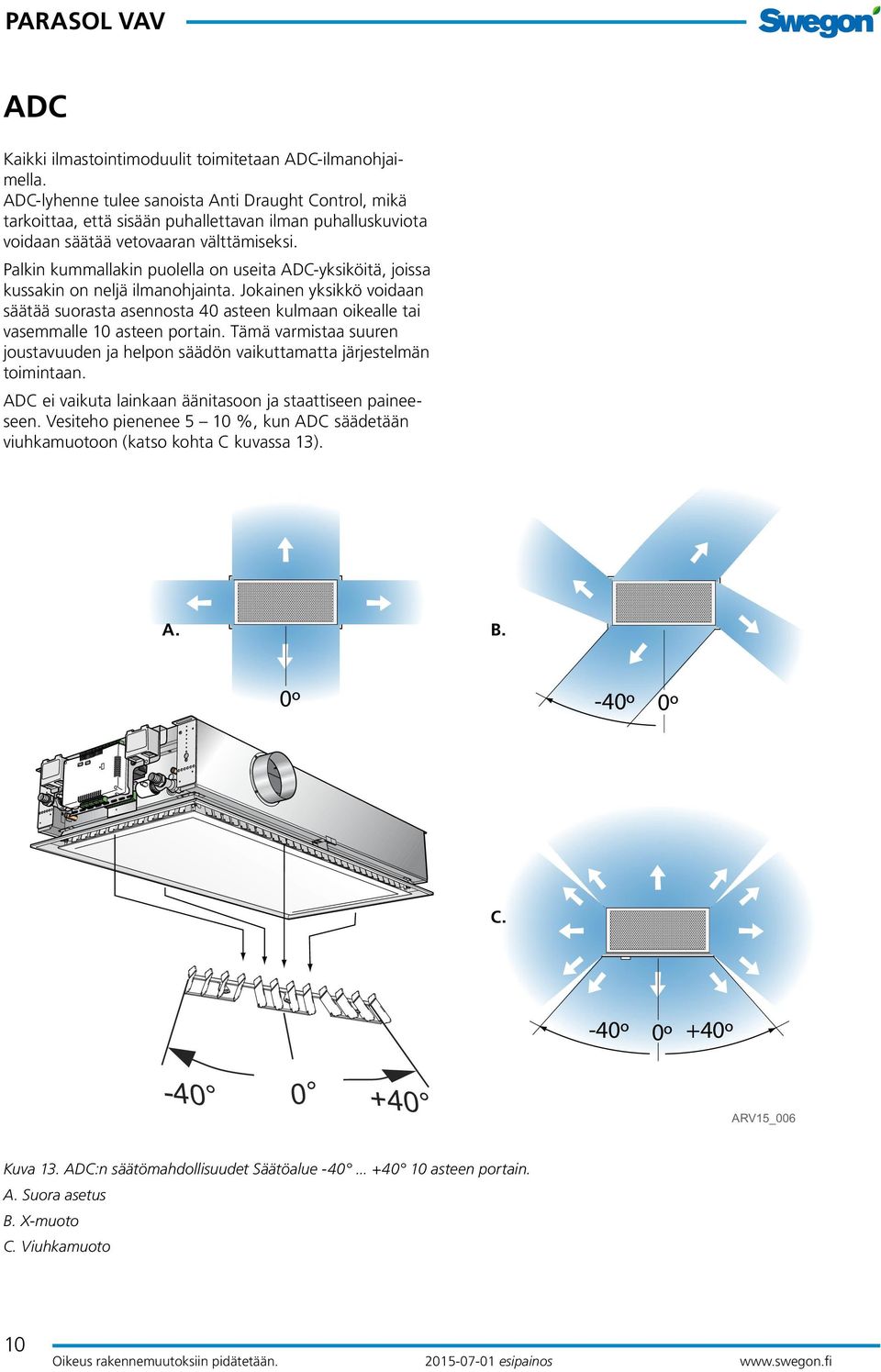

10 ADC Kaikki ilmastointimoduulit toimitetaan ADC-ilmanohjaimella. ADC-lyhenne tulee sanoista Anti Draught Control, mikä tarkoittaa, että sisään puhallettavan ilman puhalluskuviota voidaan säätää vetovaaran välttämiseksi. Palkin kummallakin puolella on useita ADC-yksiköitä, joissa kussakin on neljä ilmanohjainta. Jokainen yksikkö voidaan säätää suorasta asennosta 40 asteen kulmaan oikealle tai vasemmalle 10 asteen portain. Tämä varmistaa suuren joustavuuden ja helpon säädön vaikuttamatta järjestelmän toimintaan. ADC ei vaikuta lainkaan äänitasoon ja staattiseen paineeseen. Vesiteho pienenee 5 10 %, kun ADC säädetään viuhkamuotoon (katso kohta C kuvassa 13). A. B. 0º -40º 0º C. -40º +40º 0º ARV15_006 Kuva 13. ADC:n säätömahdollisuudet Säätöalue asteen portain. A. Suora asetus B. X-muoto C. Viuhkamuoto 10

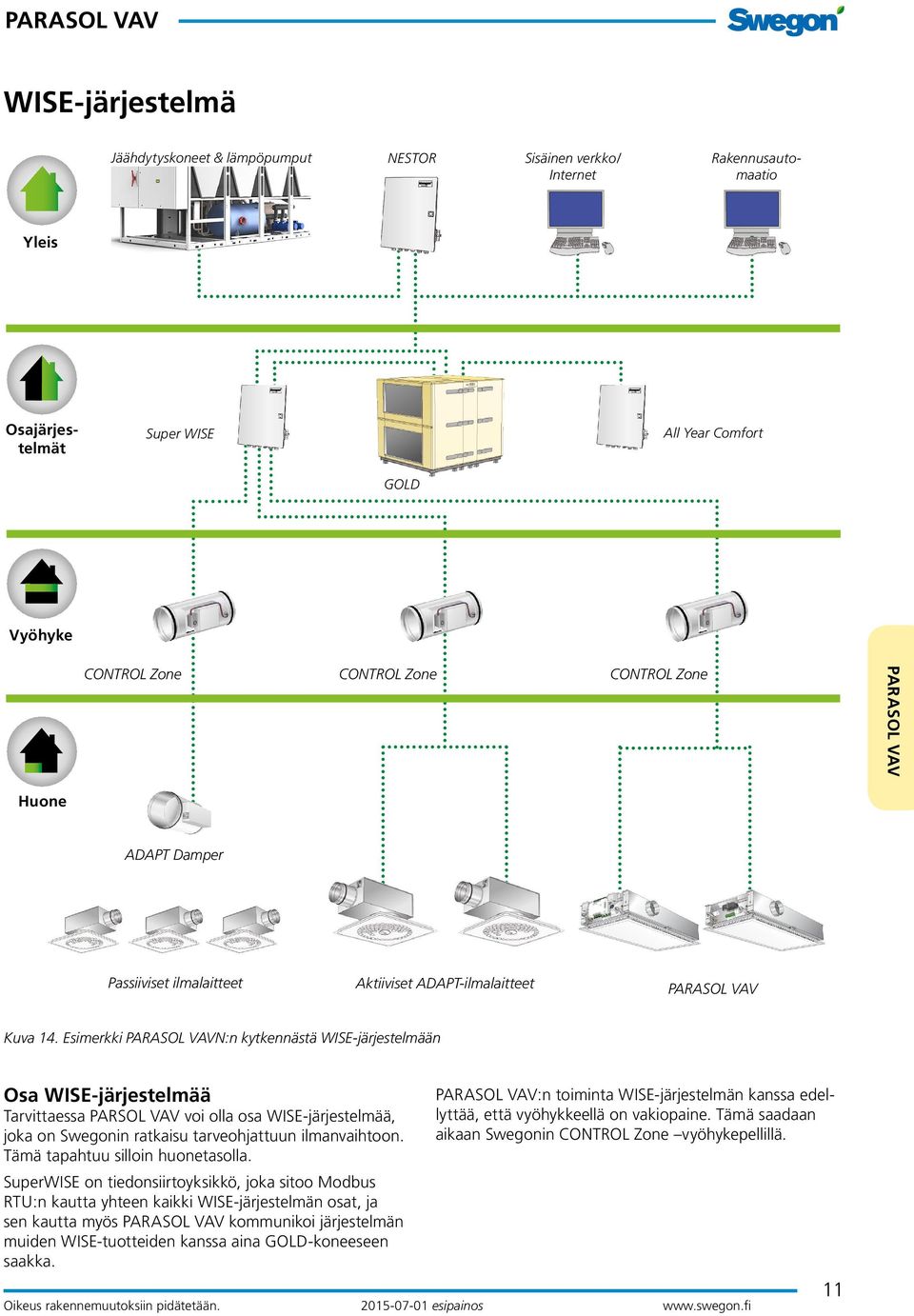

11 uktur WISE-järjestelmä uktur stem Jäähdytyskoneet & lämpöpumput NESTOR Sisäinen verkko/ Internet Rakennusautomaatio stem uktur Yleis uktur Zone stem stem Zone stem oom stem Osajärjestelmät Super WISE GOLD All Year Comfort oduct stem oom Zone oduct Zone parts oom nents parts oom oduct Vyöhyke CONTROL Zone CONTROL Zone CONTROL Zone Huone oduct nents parts ADAPT Damper parts nents Passiiviset ilmalaitteet Aktiiviset ADAPT-ilmalaitteet nents Kuva 14. Esimerkki N:n kytkennästä WISE-järjestelmään Osa WISE-järjestelmää Tarvittaessa PARSOL VAV voi olla osa WISE-järjestelmää, joka on Swegonin ratkaisu tarveohjattuun ilmanvaihtoon. Tämä tapahtuu silloin huonetasolla. SuperWISE on tiedonsiirtoyksikkö, joka sitoo Modbus RTU:n kautta yhteen kaikki WISE-järjestelmän osat, ja sen kautta myös kommunikoi järjestelmän muiden WISE-tuotteiden kanssa aina GOLD-koneeseen saakka. :n toiminta WISE-järjestelmän kanssa edellyttää, että vyöhykkeellä on vakiopaine. Tämä saadaan aikaan Swegonin CONTROL Zone vyöhykepellillä. 11

12 Tyyppihuonepiirustukset Julkaistaan piakkoin 12

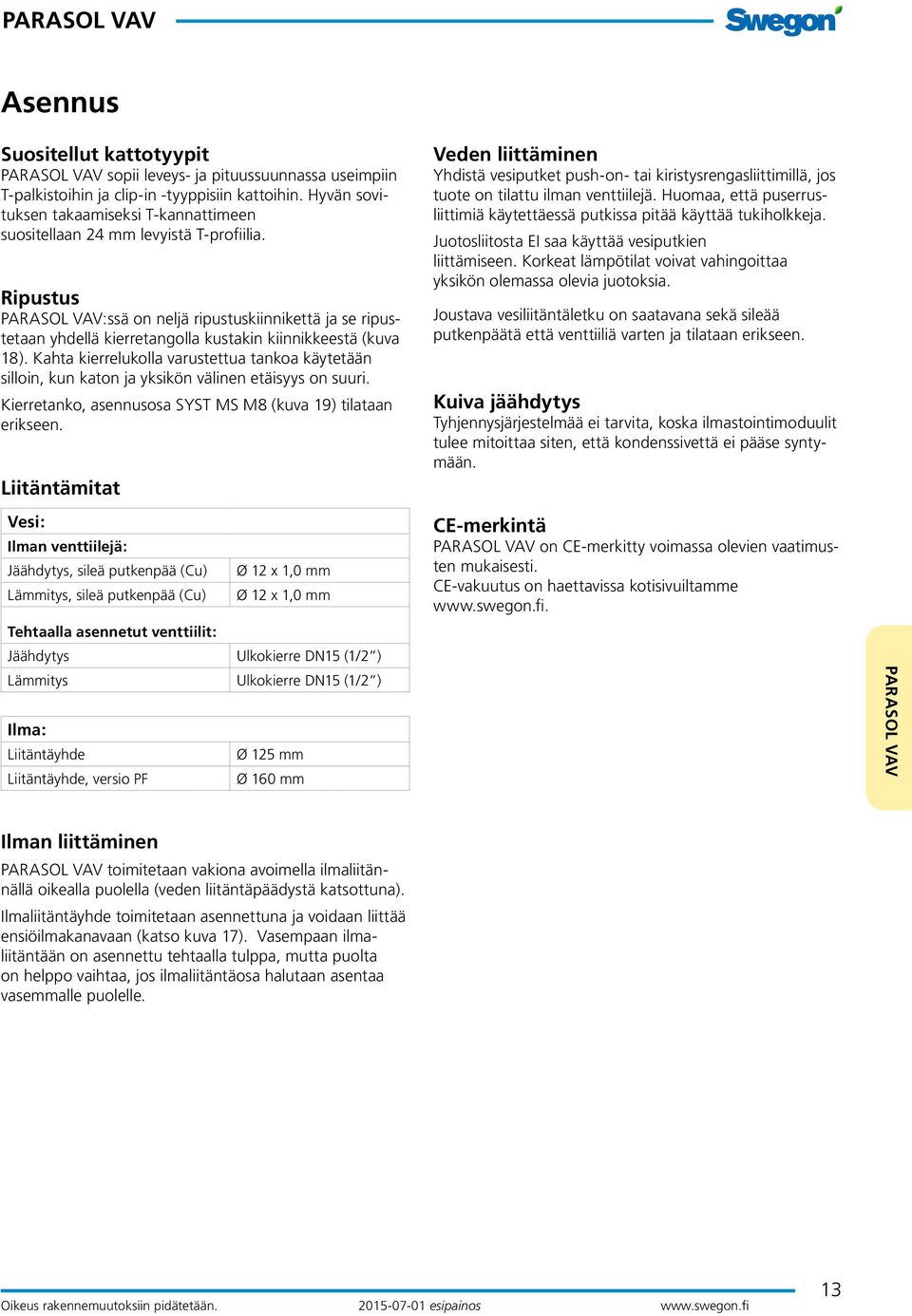

13 Asennus Suositellut kattotyypit sopii leveys- ja pituussuunnassa useimpiin T-palkistoihin ja clip-in -tyyppisiin kattoihin. Hyvän sovituksen takaamiseksi T-kannattimeen suositellaan 24 mm levyistä T-profiilia. Ripustus :ssä on neljä ripustuskiinnikettä ja se ripustetaan yhdellä kierretangolla kustakin kiinnikkeestä (kuva 18). Kahta kierrelukolla varustettua tankoa käytetään silloin, kun katon ja yksikön välinen etäisyys on suuri. Kierretanko, asennusosa SYST MS M8 (kuva 19) tilataan erikseen. Liitäntämitat Vesi: Ilman venttiilejä: Jäähdytys, sileä putkenpää (Cu) Lämmitys, sileä putkenpää (Cu) Ø 12 x 1,0 mm Ø 12 x 1,0 mm Tehtaalla asennetut venttiilit: Jäähdytys Ulkokierre DN15 (1/2 ) Lämmitys Ulkokierre DN15 (1/2 ) Ilma: Liitäntäyhde Liitäntäyhde, versio PF Ø 125 mm Ø 160 mm Veden liittäminen Yhdistä vesiputket push-on- tai kiristysrengasliittimillä, jos tuote on tilattu ilman venttiilejä. Huomaa, että puserrusliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. Juotosliitosta EI saa käyttää vesiputkien liittämiseen. Korkeat lämpötilat voivat vahingoittaa yksikön olemassa olevia juotoksia. Joustava vesiliitäntäletku on saatavana sekä sileää putkenpäätä että venttiiliä varten ja tilataan erikseen. Kuiva jäähdytys Tyhjennysjärjestelmää ei tarvita, koska ilmastointimoduulit tulee mitoittaa siten, että kondenssivettä ei pääse syntymään. CE-merkintä on CE-merkitty voimassa olevien vaatimusten mukaisesti. CE-vakuutus on haettavissa kotisivuiltamme Ilman liittäminen toimitetaan vakiona avoimella ilmaliitännällä oikealla puolella (veden liitäntäpäädystä katsottuna). Ilmaliitäntäyhde toimitetaan asennettuna ja voidaan liittää ensiöilmakanavaan (katso kuva 17). Vasempaan ilmaliitäntään on asennettu tehtaalla tulppa, mutta puolta on helppo vaihtaa, jos ilmaliitäntäosa halutaan asentaa vasemmalle puolelle. 13

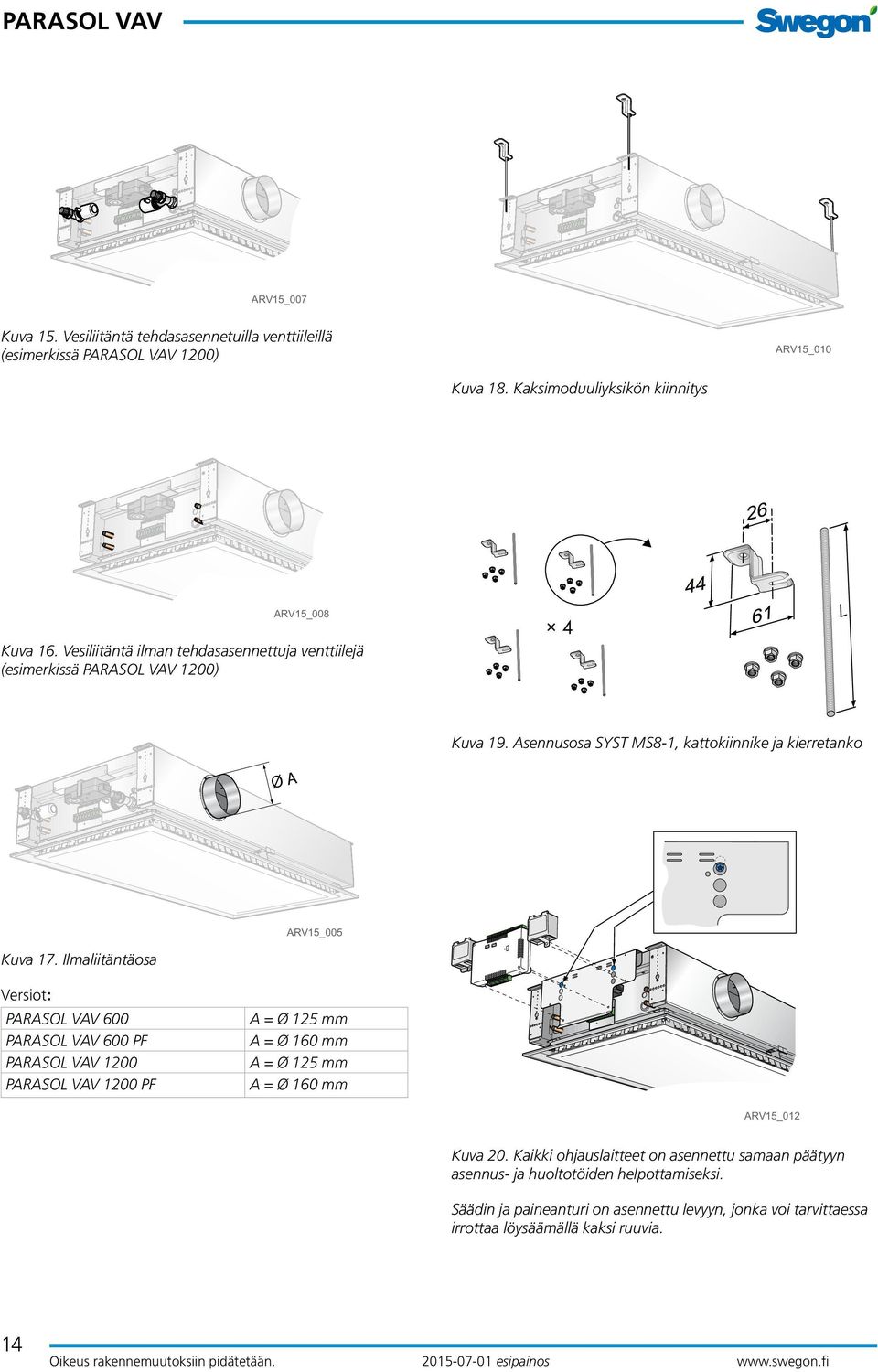

14 ARV15_007 Kuva 15. Vesiliitäntä tehdasasennetuilla venttiileillä (esimerkissä 1200) ARV15_010 Kuva 18. Kaksimoduuliyksikön kiinnitys ARV15_008 Kuva 16. Vesiliitäntä ilman tehdasasennettuja venttiilejä (esimerkissä 1200) Kuva 19. Asennusosa SYST MS8-1, kattokiinnike ja kierretanko Ø A ARV15_005 Kuva 17. Ilmaliitäntäosa Versiot: PF PF A = Ø 125 mm A = Ø 160 mm A = Ø 125 mm A = Ø 160 mm ARV15_012 Kuva 20. Kaikki ohjauslaitteet on asennettu samaan päätyyn asennus- ja huoltotöiden helpottamiseksi. Säädin ja paineanturi on asennettu levyyn, jonka voi tarvittaessa irrottaa löysäämällä kaksi ruuvia. 14

15 Tekniset tiedot Kokonaisjäähdytysteho, maks W Lämmitysteho, vesi, maks W Ilmavirta: Yksimoduuliyksikkö 7-34 l/s Kaksimoduuliyksikkö 7-85 l/s Pituus: Yksimoduuliyksikkö 584, 592, 598, 617, 623, 642, 667 mm Kaksimoduuliyksikkö 1184; 1192; 1198; 1242; 1248; 1292; 1342 mm Leveys: 1- ja 2-moduuliyksikkö 584; 592; 598; 617; 623; 642; 667 mm Korkeus: mm 600 PF 250 mm mm 1200 PF 250 mm Yksiköiden mittatoleranssi (±2) mm Tehonkulutus Tehonkulutus, muuntajan mitoitus: Toimilaite 6 VA Peltimoottori 2,5 VA* CONDUCTOR 1 VA Läsnäoloanturi 1 VA * Sisältyy aina tuotteeseen Suositellut raja-arvot Painetasot Käyttöpaine patteri, maks kpa * Koestuspaine patteri, maks kpa * * Ilman asennettua ohjauslaitteistoa Merkinnät P Teho (W) t l Ensiöilman lämpötila ( C) t r Huoneilman lämpötila ( C) t m Veden keskilämpötila ( C) T m Lämpötilaero t r - t m (K) T l Lämpötilaero t l - t r (K) T k Meno- ja paluuveden lämpötilaero, jäähdytys (K) T v Meno- ja paluuveden lämpötilaero, lämmitys (K) v Veden nopeus (m/s) q Ilmavirta (l/s) p Paine (Pa) p Painehäviö (Pa) Täydentävä alaindeksi: k = jäähdytys, v = lämmitys, l = ilma, i = säätö, korr = korjaus Suutinpaine (säätöpaine) p l = (q l / k pl ) 2 P l Suutinpaine (Pa) q l Ensiöilmavirta (l/s) k pl Suutinasetuksen painehäviövakio, ks. taulukot 1-4 Suutinpaine Suositeltu pienin suutinpaine patterilämmitystä käytettäessä, p i Suositeltu pienin suutinpaine pohjalevy suurtehoasennossa, p i Pa 70 Pa 70 Pa Vesivirtaus Varmistaa järjestelmän mahdollisten ilmakerääntymien mukaan tempautumisen. Jäähdytysvesi, min. 0,030 l/s Lämmitysvesi, min. 0,013 l/s Lämpötilamuutokset Lämpötilaerot ilmoitetaan aina Kelvin-asteina (K). Jäähdytysvesi, lämpötilan nousu 2-5 K Lämmitysvesi, lämpötilan lasku 4-10 K Menolämpötila Jäähdytysvesi ** Lämmitysvesi, maks. 60 C 15

16 Jäähdytys Vakio Jäähdytystehot on mitattu standardin EN mukaan ja muunnettu vakiovesivirralle käyrästön 2/3 mukaan. Laskentakaavat jäähdytys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Laskennassa tarvittavat arvot saadaan taulukoista. Painehäviö jäähdytyspatterissa p k = (q k / k pk ) 2 p k Painehäviö jäähdytyspatterissa (kpa) q k Jäähdytysvesivirta (l/s), ks. käyrästö 1 k pk Jäähdytyspiirin painehäviövakio, ks. taulukot 1-4 Ilman jäähdytysteho P l = 1,2 q l T l P l Ensiöilman jäähdytysteho (W) q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Veden jäähdytysteho P k = 4186 q k T k P k Veden jäähdytysteho (W) q k Jäähdytysvesivirta (l/s) T k Meno- ja paluuveden lämpötilaero, jäähdytys (K) Korjattu teho - vesivirta Erisuuruiset vesivirrat vaikuttavat tietyssä määrin saatavaan tehoon. Vertaamalla saatua vesivirtaa käyrästöön 2 tai 3 voidaan taulukoissa 1-4 ilmoitettua tehoa joutua säätämään jonkin verran ylös- tai alaspäin. P korr = k P k P korr Korjattu teho (W) k Korjauskerroin Veden jäähdytysteho P k Laskentaesimerkki jäähdytys Toimistohuone, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m, varustetaan ilmastointimoduulilla. Kokonaisjäähdytystehon tarpeeksi on laskettu 50 W/m 2. Tämän täyttämiseksi tarvitaan Parasol VAV, josta saadaan 50 x 2,4 x 4 = 480 W. Mitoittava huonelämpötila (t r ) 24 C, jäähdytysveden lämpötila (meno/paluu) 14/16 C ja ensiöilman lämpötila (t l ) 16 C antavat: T k = 2 K T mk = 9 K T l = 8 K Huoneen halutuksi ensiöilmavirraksi (q l ) on määrätty 16 l/s. Aluepelti varmistaa, että kanavan paine pidetään vakiona 70 Pa. Tuotteen aiheuttama äänitaso ei saa ylittää 30 db(a). Ratkaisu Jäähdytys Ensiöilman jäähdytysteho lasketaan kaavalla: P l = 1,2 q l T l P l = 1, = 154 W ADAPT Parasol -ilmastointimoduulin on siis pystyttävä tuottamaan vesipuolella jäähdytysteho = 326 W. Taulukosta 1 voidaan lukea, että yksi Parasol 592 x 592 mm suutinasetuksella LHLH ja ensiöilmavirralla 16 l/s antaa vesipuolen jäähdytystehoksi 444 W. Tämä siis riittää huoneen jäähdytystarpeen tyydyttämiseksi. Samalla tämä suutinasetus merkitsee, että poissaolotilassa voidaan säästää suuri ilmamäärä, joka tässä tapauksessa on 4,6 l/s. Vaihtoehtoisesti voidaan käyttää suutinasetusta HHHH, joka antaa enemmän ilmaa poissaolotilassa, eli vähemmän säästöä, mutta vastaavasti ilmamäärän ja jäähdytyksen ylikapasiteettia käytettäväksi, jos esim. on käytävä usein toimistolla. Jäähdytysvesi Jäähdytysveden jäähdytystehontarpeella 326 W saadaan käyrästöstä 1 tarvittava vesivirta. Lämpötilan lisäys T k = 2 K = antaa vesivirraksi 0,039 l/s. Käyrästöstä 2 voidaan lukea, että vesivirta 0,039 l/s ei anna täydellistä pyörrevirtausta, vaan sitä on korjattava tehon alennuskertoimella 0,97. Tehohäviö kompensoidaan laskemalla ilmastointimoduulin tarvittava jäähdytysteho seuraavasti: P k = 326 / 0,97 = 336 W. Uudeksi vesivirraksi saadaan käyrästöstä 1 q k = 0,040 l/s. Painehäviö lasketaan vesivirran 0,040 l/s ja painehäviövakion k pk = 0,020 avulla, jotka saadaan taulukosta 1. Painehäviöksi voidaan nyt lukea 4,0 kpa käyrästöstä 4. 16

17 Käyrästö 1. Vesivirta - jäähdytysteho Käyrästö 2. Korjattu teho - vesivirta, 600 Käyrästö 3. Korjattu teho - vesivirta, 1200 Käyrästö 4. Painehäviö - jäähdytysvesivirta 17

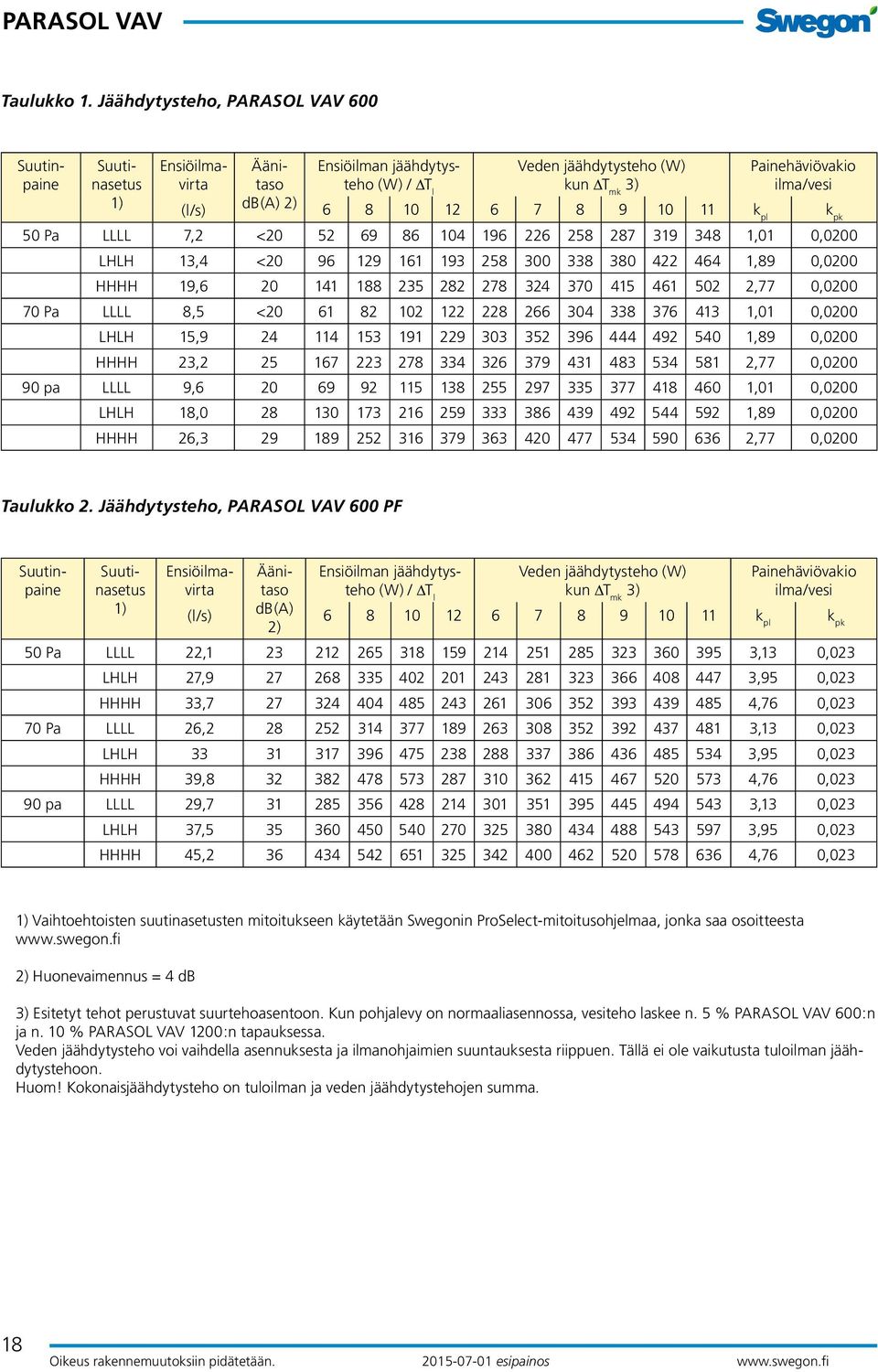

18 Taulukko 1. Jäähdytysteho, 600 Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 7,2 < ,01 0,0200 LHLH 13,4 < ,89 0,0200 HHHH 19, ,77 0, Pa LLLL 8,5 < ,01 0,0200 LHLH 15, ,89 0,0200 HHHH 23, ,77 0, pa LLLL 9, ,01 0,0200 LHLH 18, ,89 0,0200 HHHH 26, ,77 0,0200 Taulukko 2. Jäähdytysteho, 600 PF Suutinpaine Suutinasetus 1) Ensiöilmavirta (l/s) Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi k pl k pk 50 Pa LLLL 22, ,13 0,023 LHLH 27, ,95 0,023 HHHH 33, ,76 0, Pa LLLL 26, ,13 0,023 LHLH ,95 0,023 HHHH 39, ,76 0, pa LLLL 29, ,13 0,023 LHLH 37, ,95 0,023 HHHH 45, ,76 0,023 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, vesiteho laskee n. 5 % 600:n ja n. 10 % 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa. 18

19 Taulukko 3. Jäähdytysteho, 1200 Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 13,0 < ,84 0,0220 LHLH 29, ,16 0,0220 HHHH 35, ,04 0, Pa LLLL 15, ,84 0,0220 LHLH 34, ,16 0,0220 HHHH 42, ,04 0, pa LLLL 17,5 < ,84 0,0220 LHLH 39, ,16 0,0220 HHHH 47, ,04 0,0220 Taulukko 4. Jäähdytysteho, 1200 PF Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 pa LLLL 40, ,74 0,022 LHLH 53, ,61 0,022 HHHH 59, ,42 0, pa LLLL 48, ,74 0,022 LHLH 63, ,61 0,022 HHHH 70, ,42 0, pa LLLL 54, ,74 0,022 LHLH 72, ,61 0,022 HHHH 79, ,42 0,022 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta www. swegon.fi 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, vesiteho laskee n. 5 % 600:n ja n. 10 % 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa. Taulukko 5. Jäähdytysteho vapaassa konvektiossa Yksikkö (mm) Jäähdytysteho (W) lämpötilaerolla (huone vesi) T mk (K)

20 Lämmitys Lämmitystoiminto soveltuu erinomaisesti sekä jäähdytykseen että lämmitykseen, sillä se pystyy sekoittamaan nopeasti ensiöilman huoneilmaan. Tilojen lämmittäminen kattoa pitkin virtaavalla ylilämpöisellä ilmalla on toisin sanoen hyvä vaihtoehto perinteisille radiaattoriratkaisuille. Joitakin saavutettavia etuja: - Pienet asennuskustannukset - Helppo asennus - Ei asennuksia julkisivuseinillä. Koska :llä voidaan pitää yllä korkea suutinpaine myös pienillä ilmavirroilla, saadaan tietty lämmitysvaikutus myös esim. pyhäkäytössä, jolloin ilmavirtaa pienennetään pitkähköksi ajaksi. Lämmityspatterin painehäviö p v = (q v / k pv ) 2 p v Lämmityspatterin painehäviö (kpa) q v Lämmitysvesivirta (l/s), ks. käyrästö 6 k pv Lämmityspatterin painehäviövakio, katso taulukot 6-9 Veden lämmitysteho P v = 4186 q v T v P v Veden lämmitysteho (W) q v Lämmitysvesivirta (l/s) T v Meno- ja paluuveden lämpötilaero (K) Asennettavan lämmitysjärjestelmän tyypistä riippumatta on tärkeää ottaa huomioon huoneen toimintalämpötila. Useimmat ihmiset ovat tyytyväisiä, kun toimintalämpötila on talvella C, ja normaalisti 22 C huonelämpötila täyttää optimaalisen mukavuuden. Se tarkoittaa, että huoneessa, jossa on yksi kylmä julkisivuseinä, ilman lämpötilan on oltava yli 22 C kylmäsäteilyn kompensoimiseksi. Uusissa rakennuksissa, joissa on normaalisti eristetyt julkisivut ja normaalilaatuiset ikkunat, huoneilman lämpötilan ja toimintalämpötilan välinen ero on pieni. Sen sijaan vanhemmissa rakennuksissa, joissa on huonommat ikkunat, kylmäsäteilyä on tarvittaessa kompensoitava korkeammalla ilman lämpötilalla. Eri käyttötapauksia on helppo simuloida Swegonin lämpötasapaino-ohjelmalla ProClim Web, josta saadaan sekä huoneilman lämpötila että toimintalämpötila. Puhaltamalla lämmitettyä ilmaa kattoa pitkin ilmassa tapahtuu tiettyä kerrostumista. Menoveden lämpötilan ollessa korkeintaan 40 C kerrostuminen on olematonta, kun taas 60 C:ssä se on noin 4 K oleskeluvyöhykkeellä. Tässä tarkoitetaan pelkästään lämmitysvaihetta, kun huonetta ei käytetä eikä siellä ole sisäisiä kuormia. Kun huonetta käytetään ja se on valaistuksen, tietokoneiden ja henkilöiden kuormittama, kerrostuminen vähenee tai häviää riippuen lämmitystarpeesta. :llä lämmitettäessä suositellaan käyttämään ulkoista lämpötila-anturia tai lisäanturimoduulia huoneessa. Laskentakaavat vesikiertoinen lämmitys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Arvot laskelmia varten löytyvät taulukoista 6-9. Laskentaesimerkki lämmitys Toimistohuoneessa, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m (sama huone kuin jäähdytysesimerkissä), on talviaikaan myös 450 W lämmitystarve. Tuloilmavirran on oltava sama kuin kesätapauksessa, 16 l/s. Kanavapaine pidetään myös nyt vakiona. Mitoittava huonelämpötila (t r ) 22 C, lämmitysveden lämpötila (meno/paluu) 45/39 C ja ensiöilman lämpötila (t l ) 20 C antavat: T v = 6 K T mv = 20 K T l = -2 K Ratkaisu Lämmitys Ensiöilmavirta 16 l/s yhdessä ensiöilman lämpötilan 20 C kanssa vaikuttaa negatiivisesti lämmitystehoon: 1,2 16 (-2) = -38 W. Lämpimän veden lämmitystehontarve kasvaa tällöin arvoon: = 488 W. Taulukosta 6 saadaan lämpötilalla T mv = 20 K ja ensiöilmavirralla 16 l/s ja suutinasetuksella LHLH yksimoduuliyksikön lämmitystehoksi P v = 585 W, joka riittää lämmitystarpeen tyydyttämiseksi. Lämmitysvesi Kun lämmitystarve on 488 W ja ΔT v = 6 K, voidaan käyrästöstä 5 lukea tarvittava vesivirta: 0,019 l/s. Ilman jäähdytys- ja lämmitysteho Lämmitysveden painehäviö lasketaan vesivirran 0,019 l/s ja painehäviövakion k P l = 1,2 q l T pv = 0,0241 avulla, jotka saadaan l taulukosta 6. Painehäviöksi saadaan tällöin: P l Ilman jäähdytys- ja lämmitysteho (W) Δp v = (q v /k pv ) 2 = (0,019 / 0,0241) 2 = 0,62 kpa. q l Ensiöilmavirta (l/s) Vaihtoehtoisesti painehäviö voidaan lukea käyrästöstä 6. T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) 20

21 Käyrästö 5. Vesivirta - lämmitysteho Käyrästö 6. Painehäviö - lämmitysvesivirta 21

22 Taulukko 6. Lämmitysteho, 600 Suuttimien asetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) k pl k pv 50 Pa LLLL 7,2 < ,01 0,0241 Painehäviövakio ilma/vesi LHLH 13,4 < ,89 0,0241 HHHH 19, ,77 0, Pa LLLL 8,5 < ,01 0,0241 LHLH 15, ,89 0,0241 HHHH 23, ,77 0, pa LLLL 9, ,01 0,0241 LHLH 18, ,89 0,0241 HHHH 26, ,77 0,0241 Taulukko 7 - Lämmitysteho, 600 PF Suuttimien asetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) k pl k pv 50 Pa LLLL 22, ,13 0,018 Painehäviövakio ilma/vesi LHLH 27, ,95 0,018 HHHH 33, ,76 0, Pa LLLL 26, ,13 0,018 LHLH ,95 0,018 HHHH 39, ,76 0, pa LLLL 29, ,13 0,018 LHLH 37, ,95 0,018 HHHH 45, ,76 0,018 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta www. swegon.fi 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, vesiteho laskee n. 5 % 600:n ja n. 10 % 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaislämmitysteho on tuloilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon. 22

23 Taulukko 8. Lämmitysteho, 1200 Suuttimien asetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) k pl k pv 50 Pa LLLL 13,0 < ,84 0,0273 Painehäviövakio ilma/vesi LHLH 29, ,16 0,0273 HHHH 35, ,04 0, Pa LLLL 15, ,84 0,0273 LHLH 34, ,16 0,0273 HHHH 42, ,04 0, pa LLLL 17,5 < ,84 0,0273 LHLH 39, ,16 0,0273 HHHH 47, ,04 0,0273 Taulukko 9. Lämmitysteho, 1200 PF Suuttimien asetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) k pl k pv 50 pa LLLL 40, ,74 0,027 Painehäviövakio ilma/vesi LHLH 52, ,61 0,027 HHHH 59, ,42 0, pa LLLL 48, ,74 0,027 LHLH 63, ,61 0,027 HHHH 70, ,42 0, pa LLLL 54, ,74 0,027 LHLH 72, ,61 0,027 HHHH 79, ,42 0,027 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta www. swegon.fi 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, veden jäähdytysteho laskee n % 1200 PF:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaislämmitysteho on tuloilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon. 23

24 Ylikuuluminen Tyypilliset R w -arvot :llä varustettujen toimistojen välillä, joiden väliseinät päättyvät alakattoon (hyvä tiivistys). Edellyttää, että väliseinän R w -arvo on vähintään sama kuin taulukossa. Taulukko 10. Ylikuuluminen Rakenne Alakatto R w (db) Parasol VAV:llä R w (db) Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetit tai verkko. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetti tai verkko. Alakatto peitetään 50 mm:n mineraalivillalla*. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetti tai verkko. Toimistojen välissä tiivisteenä pystyyn asennettu 100 mm:n mineraalivillalevy*. Rei itetyt kipsilevyt T-profiilikannattimissa Yläsivulla äänieristys (25 mm). Tiiviit kipsialakatot, joiden yläsivulla eristys. *Yhteenveto: Rockwool 70 kg/m, Gullfiber 50 kg/m. Omavaimennus Omavaimennus ΔL (db) mukaan lukien pääteheijastus. Taulukko 11. Omavaimennus ΔL (db) 600 Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 12. Omavaimennus ΔL (db) 600 PF Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 13. Omavaimennus ΔL (db) 1200 Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 14. Omavaimennus ΔL (db) 1200 PF Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH

25 Mitat ja paino 600 Taulukko 15. Mitat, 600 Pituus L (mm) 584; 592; 598; 617; 623; 642; 667 Taulukko 16. Paino, 600 Leveys W (mm) 584; 592; 598; 617; 623; 642; 667 Kuivapaino Vesitilavuus jäähdyttää, lämmitys 592-A 16 1,1 X 592-B 16,5 1,1 0,2 592-A-PF 17,5 1,1 X 592-B-PF 18 1,1 0,2 Tämä on esimerkki :n yleisimmistä kooista. Muiden versioiden tiedot löytyvät ProSelect-ohjelmasta kotisivuiltamme Ilman anturimoduulia 0,1 kg Kuva , näkymä sivulta * = 600 PF Vesiliitäntä, 600 ARV15_015 Kuva , päätynäkymä * = 600 PF ARV15_016 Kuva , vesiliitäntä 600 B2 B1 A1 ARV15_014 Värme retur/ Heating return Värme tillopp/ Heating supply Kyla tillopp/ Cooling supply A2 Kyla retur/ Cooling return Kuva 25. Tarra, 600 A1 = Jäähdytysveden tulo ø12x1,0 mm (Cu) A2 = Jäähdytysveden paluu ø12x1,0 mm (Cu) B1 = Lämmitysveden tulo ø12x1,0 mm (Cu) B2 = Lämmitysveden paluu ø12x1,0 mm (Cu) Huomaa: Yksimoduuliyksiköissä on tärkeää, että jäähdytysvesi liitetään oikeaan liitäntäputkeen. Virtaussuunta on tärkeä täyden tehon saamiseksi. Veden virtaussuunta on merkitty yksikön päätyyn suuntanuolilla. ARV15_013 Kuva , näkymä ylhäältä 25

26 Mitat ja paino 1200 Taulukko 17. Mitat, 1200 Pituus L (mm) Leveys W (mm) 1184; 1192; 1198; 1242; 1248; 1292; ; 592; 598; 617; 623; 642; 667 Taulukko 18. Paino, 1200 Kuivapaino Vesitilavuus jäähdyttää, lämmitys 1192-A 25,8 1,4 x 1192-B 29,8 1,4 0, A-PF 28,1 1,4 x 1192-B-PF 32,1 1,4 0, X1 30,2 1,4 X 1192-X2 30,5 1,4 X Tämä on esimerkki :n yleisimmistä kooista. Muiden versioiden tiedot löytyvät ProSelect-ohjelmasta kotisivuiltamme Ilman anturimoduulia 0,1 kg. Kuva , päätynäkymä * = 1200 PF ARV15_020 ARV15_017 Kuva , näkymä ylhäältä * = 1200 PF Kuva , näkymä sivulta * = 1200 PF ARV15_018 26

27 Vesiliitäntä, 1200 Ilmaliitäntä 600/1200 Kuva , vesiliitäntä ARV15_019 Kuva 31. Liitäntä kulmayhteellä, päätynäkymä Asennettu liitäntäosa SYST CA xxx H = 460 I = 125 B B1 600 PF H = 495 I = H = 460 I = 125 Värme retur/ Heating return Värme tillopp/ Heating supply 1200 PF H = 495 I = 160 A1 A2 Kyla tillopp/ Cooling supply Kyla retur/ Cooling return Kuva 30. Tarra ADAPT Parasol 1200 A1 = Jäähdytysveden tulo ø12x1,0 mm (Cu) A2 = Jäähdytysveden paluuø12x1,0 mm (Cu) B1 = Lämmitysveden tulo ø12x1,0 mm (Cu) B2 = Lämmitysveden paluu ø12x1,0 mm (Cu) 27

28 Tehdasasennetut lisävarusteet Alla olevat tehdasasennetut lisävarusteet voi tilata myös erillisinä. Venttiili toimilaitteineen, SYST VDN215 ja ACTUATOR b 24V NC jäähdytykseen ja lämmitykseen. Asennettu ja kytketty säätimeen. Katso erilliset tuotelehdet osoitteessa CO 2 -anturi Detect Qa Analoginen hiilidioksidianturi, joka asennetaan piiloon pohjalevyn päälle. Katso erillinen tuotelehti osoitteessa Muuntaja Power Adapt 20 VA Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kotelointiluokka IP33 Ohjaussarja Säädin, CONDUCTOR W4.2 läsnäoloanturi huoneyksikkö RU 2 x paineanturi ARV15_011 Lisävarusteet Muuntaja, SYST TS-1 72 VA Kaksoiseristetty suojamuuntaja 230 V AC/24 V AC Katso erillinen tuotelehti osoitteessa Lämpötila-anturi, CONDUCTOR T-TG Ulkoinen lämpötila-anturi. Käytetään esim. huonelämpötilan mittaukseen muualta kuin anturimoduulista tai runkoputken lämpötilan mittaukseen change-over-järjestelmissä. LINK Wise Verkkokaapeli Modbus-tiedonsiirtoon WISE-järjestelmässä. Kaapeli EIA 485 standardin mukainen. Suojattu nelijohtiminen kaapeli AWG24, ulkohalkaisija Ø 9,6 mm, harmaa PVC. Kaapeli toimitetaan yksinomaan 500 m rullina. Korttikatkaisin, SYST SENSO Avainkortinpidin hotellihuoneisiin. 28

29 Asennussarja, SYST MS M6 Asennukseen käytetään asennussarjaa, joka sisältää kaikkien neljän ripustuskiinnikkeen kierretangot, kattokiinnikkeet ja mutterit. 4 x Joustavat liitäntäletkut, SYST FH Nopeaan ja helppoon asennukseen on saatavana joustavia letkuja, joissa on pikaliitin tai puserrusliitin. Letkuja on saatavana eri pituisina. Huomaa, että puserrusliittimien yhteydessä putkissa pitää käyttää tukiholkkeja. F1 F20 F30 Joustava liitäntäletku puserrusliittimillä. Joustava liitäntäletku pikaliittimin (push-on) Joustava letku, jonka toisessa päässä pikaliitin (push-on) ja toisessa päässä kaulusmutteri G20ID. F1 F20 F30 Ilmausnippa, push-on, SYST AR-12 Täydennyksenä pikaliittimillä varustettuihin joustaviin letkuihin on saatavana ilmausnippa. Nippa sopii suoraan letkun push-on-liittimeen, ja asennus käy hetkessä. Kanavaliitin, SYST AD1 SYST AD1 liitintä käytetään :n ja kanaviston välisenä liitäntäosana. Saatavana kaksi eri kokoa: Ø125 ja Ø160 mm. Kanavan kulmayhde, SYST CA 90 kulmayhde Saatavana kaksi eri kokoa: Ø125 ja Ø160 mm. Kipsikattokehys Parasol c T-FPB Siisti kehys kipsikattoon tehdyn aukon ja :n välille. Suuttimien säätötyökalu, SYST TORX Työkalu suutinlistojen säädön helpottamiseksi. 29

30 Rakenne - pohjalevy Pohjalevyyn on saatavana kolme erilaista rei ityskuviota, minkä ansiosta se voidaan sovittaa moniin erityyppisiin kalusteisiin, esim. alakattojen valaisimiin ja poistoilmalaitteisiin. Erityyppisiä rei ityskuvioita sisältävä alakatto voi näyttää levottomalta. Myös muita kuvioita on saatavana tilauksesta. Tarkemmat tiedot saat Swegonilta. A. Pohjalevy, vakio PB Pyöreät reiät kolmiokuviossa. B. Pohjalevy PD Pyöreät reiät neliökuviossa sävytetyin ylimenoin. C. Pohjalevy PE Neliöreiät neliökuviossa sävytetyin ylimenoin. 30

31 Erittely Kattotyyppi Pohjalevyn mitat (mm) T-palkisto 600 moduuli 1200 moduuli c-c x x592 c-c 600 SAS130/15 584x x584 c-c x x617 c-c x x642 c-c x x667 Clip-in / peltikasetit 600 moduuli 1200 moduuli c-c x x598 c-c x x623 Toleranssi on +2 mm. Toiminta ADC Ilmavirtaversio Ohjelmistoasetukset Suuttimien asetus Väri Tiedonsiirto Yksiköt voidaan tilata eri toimintoja varten: A = Jäähdytys ja tuloilma B = Jäähdytys, lämmitys ja tuloilma Tehdasasennettu ADC on vakiovaruste Yksimoduuliyksikkö: PF Kaksimoduuliyksikkö: PF (PF = PlusFlow, erittäin suuri ilmavirta) Tuote voidaan toimittaa tietyt ohjelmistoasetukset tehtaalla esiasetettuina. Kunkin sivun asetus voidaan valita kolmesta vaihtoehdosta: L, M, H L = Pieni ilmavirta M = Keskisuuri ilmavirta H = Suuri ilmavirta Yksiköt toimitetaan maalattuna Swegonin valkoisella vakiosävyllä RAL 9003, kiiltoaste 30 ± 6 %. Modbus RTU Toimitusraja Swegonin toimitusrajana on veden ja ilman kytkentäpisteet sekä mahdollisen huonesäätölaitteiston kytkentä (katso kuvat sekä 26-31). Putkiurakoitsija liittää veden kytkentäpisteet sileään putkenpäähän, täyttää järjestelmän ja suorittaa ilmanpoiston ja koeponnistuksen. Kun huonesäätölaitteisto asennetaan tehtaalla, jäähdytys- ja lämmitysveden paluuputki liitetään venttiiliin. (Ulkokierre DN ½"). Ilmanvaihtourakoitsija suorittaa liitännän ilmaliitäntäosaan. Sähköurakoitsija liittää sähkövirran (24 V) ja signaalikaapelit riviliittimeen, joka on varustettu jousikuormitetuilla liitännöillä. Kaapelin suurin poikkipinta-ala on 2,5 mm 2. Toiminnan varmistamiseksi suositellaan pistokkeellisia kaapelinpäitä. 31
