PARASOL VAV. Energiaasäästävä ilmastointimoduuli tarpeen mukaiseen ilmanvaihtoon

Koko: px
Aloita esitys sivulta:

Download "PARASOL VAV. Energiaasäästävä ilmastointimoduuli tarpeen mukaiseen ilmanvaihtoon"

Transkriptio

1 Energiaasäästävä ilmastointimoduuli tarpeen mukaiseen ilmanvaihtoon LYHYESTI Ilmastointimoduuli, joka yhdessä CONDUCTOR W4.1 VAV ohjauslaitteiston kanssa tarjoaa tarpeen mukaan ohjatun ilmanvaihdon. Säästää energiaa, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. Paras mahdollinen viihtyvyys huonetason säädöllä. Vesikiertoinen jäähdytys ja vesikiertoinen lämmitys. Vedoton sisäilmasto, ilmanjako 4 suuntaan ja Swegonin ADC (Anti Draught Control) tarjoavat parhaan viihtyisyyden ja joustavuuden nykyisiin ja tuleviin tarpeisiin. Helppo asennus, käyttöönotto ja hoito. Kaikki komponentit ja tarvikkeet on valmiiksi asennettu tehtaassa. PIKAOPAS Tuloilmavirta: Painealue: Jäähdytysteho - yhteensä: Lämmitysteho: Koko: Jopa 85 l/s (305 m 3 /h) Pa Jopa 2055 W Vesi: jopa 2700 W 600 ja 1200 mm (sovituksin useisiin kattojärjestelmiin)

2 Sisällysluettelo Tekniset ominaisuudet... 3 PARASOL VAV ilmastointimoduuli... 3 Kompakti yksikkö - valmiina tarpeenmukaiseen ohjaukseen... 5 PARASOL VAV isäntä ja orja... 6 PARASOL VAV... 7 Isäntä-orjakytkentä... 7 Tarveohjaa huoneen sisäilmaa... 8 Suuttimien asetus ADC...11 WISE-järjestelmä Tyyppihuonepiirustukset Asennus Tekniset tiedot Jäähdytys Lämmitys Ääni Omavaimennus Mitat ja paino PARASOL VAV PARASOL VAV Lisävarusteet Tehdasasennetut lisävarusteet Lisävarusteet Rakenne - pohjalevy Erittely Toimitusraja Laitekuvaus Oikeus rakennemuutoksiin pidätetään

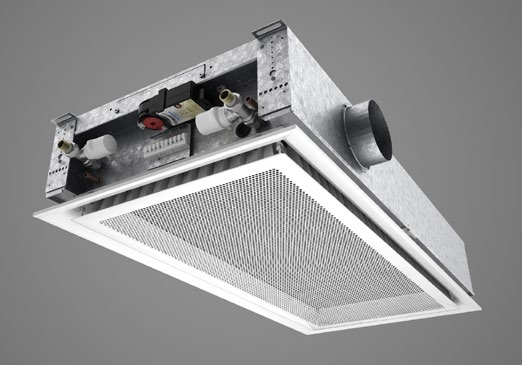

3 Tekniset ominaisuudet PARASOL VAV ilmastointimoduuli PARASOL VAV perustuu PARASOLiin, mutta on varustettu toiminnoilla sisäilmaston tarpeen mukaiseen ohjaukseen. Saatavana yksi- ja kaksimoduulisena yksikkönä: Koot: Moduulit: Asennus: 600x600 mm; 600x1200 mm Tuloilma ja jäähdytys Tuloilma, jäähdytys ja lämmitys (vesi) Upotetaan alakattoon Toiminta Ilmastointimoduulien perustoiminta muistuttaa läheisesti ilmastointipalkkien toimintaa. Erona on ensisijaisesti se, että ilmastointimoduuli jakaa ilman neljään suuntaan kahden sijasta. Tämä maksimoi tuloilman sekoittumispinnan huoneessa olevaan ilmaan, minkä ansiosta saadaan suuri teho viemättä lisää tilaa katosta. Ilmastointimoduulit on myös optimoitu sekoittamaan tuloilman nopeasti huoneessa olevaan ilmaan, mikä parantaa viihtyvyyttä huoneessa. Lämmitystilassa tätä tekniikkaa voidaan hyödyntää lämmön jakamiseen paremmin kattoa pitkin. Kuva 1. PARASOL VAV orja Tarpeen mukaan ohjattu sisäilmasto Tarpeenmukaisen ilmanvaihdon perusidea on vaihtaa ja käsitellä ilmaa juuri niin paljon kuin tarvitaan - eikä yhtään enempää tai vähempää. Säästöpotentiaali on erittäin suuri. Tämä koskee erityisesti tiloja, joiden käyttöaste on vähäinen tai joissa se vaihtelee huomattavasti eli hyvin monissa tiloissa. Esimerkiksi toimistoissa läsnäoloaste on usein alle 50 %! PARASOL VAV yhdistää kahden järjestelmän parhaat puolet tarpeenmukaisen ilmanvaihdon säästöpotentiaaleineen ja ilmastointimoduulin tehokkuuden ja suorituskyvyn huoneen ilmastoinnissa. Tämä kaikki on pakattu kompaktiin yksikköön, joka on helppo asentaa. Joustavuus Helposti säädettävät suuttimet yhdessä Swegonin ADC II (Anti Draught Control) järjestelmän kanssa tarjoavat parhaan joustavuuden huoneen muodon mukaiseen säätöön. Kaikki sivut voidaan säätää toisistaan riippumatta, joten ilmavirta ja sen suunta asunnossa voidaan säätää tarpeen ja toiveiden mukaan. Kuva 2. PARASOL VAV isäntä Vedoton sisäilmasto PARASOL VAV jakaa ilman neljään suuntaan pienellä nopeudella. Alhainen ilmannopeus saadaan jakamalla alilämpöinen ilma laajemmalle alueelle. Erikoismuotoiltu ulospuhallusaukko saa aikaan pyörrevirtauksen, joka varmistaa nopean sekoittumisen huoneilmaan. Sekoittumista parantaa myös ilmastointimoduulin suljettu rakenne, jossa paluuilman kiertoilma-aukko on sijoitettu alaosaan. PARASOL VAV:stä on saatavana seuraavat versiot: Versio A: Tuloilma ja vesikiertoinen jäähdytys patterilla. Versio B: Tuloilma, vesikiertoinen jäähdytys ja lämmitys patterilla. Muotoilu PARASOL VAV:n pohjalevy on saatavana kolmella erilaisella rei ityskuviolla. Vakiona levyssä on pyöreät reiät kolmiokuviossa, mutta se voidaan toimittaa myös pyöreillä tai nelikulmaisilla rei'illä neliökuviossa Oikeus rakennemuutoksiin pidätetään.. 3

4 Kuva 3. Versio A: Jäähdytys- ja tuloilmatoiminto 1 Tuloilma 2 Indusoituva huoneilma 3 Tuloilma sekoitettuna jäähdytettyyn huoneilmaan Kuva 4. Versio B: Lämmitys- ja tuloilmatoiminto (sisältää myös jäähdytystoiminnon) 1 Tuloilma 2 Indusoituva huoneilma 3 Tuloilma sekoitettuna lämmitettyyn huoneilmaan 4 Oikeus rakennemuutoksiin pidätetään

5 Kompakti yksikkö - valmiina tarpeenmukaiseen ohjaukseen PARASOL VAV on kompakti ilmastointimoduuli, jossa on valmius ilmavirtojen tarpeenmukaiseen ohjaukseen. Se toimitetaan varustettuna integroidulla ilmapellillä, peltimoottorilla ja liitinrimalla. Peltimoottori, jäähdytystoimilaite (lisävaruste) ja lämmitystoimilaite (lisävaruste) kytketään tehtaalla sisäisesti liitinrimaan. Liitinrimaa käytetään myös silloin, kun huoneessa on useampia tuotteita, jotka yhdistetään isäntä-orjakytkennällä. PARASOL VAV -vakiotuote on siis varustettu toimimaan orjana huoneessa, katso kuva 5. PARASOL VAV orjassa ei ole integroitua ohjauslaitteistoa, ja moitteettoman toiminnan, lämpötilansäädön ja ilmavirran portaattoman tarpeenmukaisen ohjauksen järjestämiseksi yksi huoneen tuotteista on muutettava isännäksivarustamalla se ohjauslaitteistolla, katso kuva 6. Ohjauslaitteisto tilataan lisävarusteena, ja siitä sanotaan ohjaussarjaksi. Ohjaussarjaan sisältyy säädin (CONDUC- TOR W4.1 VAV), siihen kuuluva huoneyksikkö RU, läsnäoloanturi ja 2 paineanturia. Samaan ohjaussarjaan voidaan kytkeä jopa 8 PARASOL VAV yksikköä. Asennuksen helpottamiseksi tämä ohjaussarja voidaan tilata tehtaalla asennettuna, mutta se voidaan toimittaa myös erillisenä asennettavaksi tuotteeseen asennuksen yhteydessä. Joukko ohjaussarjan parametreja voidaan esiohjelmoida ilman lisäkustannuksia toiveiden mukaan, esim. huonelämpötila, poissaolo-, läsnäolo- ja maksimi-ilmavirta. PARASOL VAV ja ohjaussarja voidaan kytkeä myös rakennusautomaatio-/wise-järjestelmään valvontaa tai käyttöparametrien helppoa muuttamista varten. PARASOL VAV PlusFlow PARASOL VAV 600/1200 PF on oikea valinta, kun tarvitaan suurta jäähdytystehoa ja suuria ilmavirtoja. Tämä versio pystyy käsittelemään suuria ilmavirtoja samalla suurella lämmitys- ja jäähdytysteholla kuin tavallinen PARASOL VAV, ja säilyttää luonnollisesti erinomaisen viihtyvyyden huoneessa. Esimerkiksi kokoushuoneeseen asennettava PARASOL VAV PF voi vähentää asennettavien tuotteiden lukumäärän jopa puoleen. Helppo säätää Integroidussa suutinsäädössä on monta asetusvaihtoehtoa, minkä ansiosta PARASOL VAV tekee sisäilmastosta mahdollisimman viihtyisän ja on helppo sovittaa tilan koon ja käyttötarkoituksen muutoksiin. Ilmastointimoduuli voidaan säätää niin, että kultakin sivulta puhalletaan voimakkuudeltaan erilaisia ilmavirtoja eri suuntiin. Katso tarkemmin kohdasta Suuttimien asetus. Sopivia tiloja Parasol VAV sopii mainiosti vakiosovelluksena esim.: Toimistot ja kokoustilat Opetustilat Hotellit Ravintolat Sairaalat Myymälät Ostoskeskukset Useiden asennusmahdollisuuksien ansiosta PARASOL VAV on helppo mukauttaa uusiin käyttötarpeisiin tai huonemuutoksiin. Helppo asentaa Kompakti PARASOL VAV on sovitettu yleisimpiin moduulimittoihin, joten se on myös helppo asentaa. Pienet mitat tarjoavat monia etuja ja helpottavat tuotteiden käsittelyä erityisesti rakennustyömaalla. Tämä vähentää käsittelyvaurioita ja parantaa työympäristöä. Markkinakohtaiset moduulimitat Tilattavissa ovat moduulimitat: c-c 600; 625; 675 mm. Lisäksi on saatavana kipsikattojen liitäntäkehys sekä ratkaisut clip-in-tyyppisille katoille. Aina varastossa Lyhyiden toimitusaikojen varmistamiseksi PARASOL VAV:n vakiomallit yleisimmillä toiminnoilla saa suoraan varastosta. Suuri teho Suuren kapasiteettinsa ansiosta PARASOL VAV tarvitsee normaalin toimiston jäähdytykseen % pienemmän kattopinta-alan perinteiseen ilmastointipalkkiin verrattuna Oikeus rakennemuutoksiin pidätetään.. 5

6 PARASOL VAV isäntä ja orja Ilmapelti ja moottori Jäähdytyksen ja lämmityksen venttiilit ja toimilaitteet. (lisävaruste) Liitinrima Kaikki tehdasasennetut komponentit on kytketty liitinrimaan. ARV15_002 ADC (kulma ). Voidaan esiasettaa tehtaalla. Säädettävät suutinasetukset kaikilla neljällä sivulla. Säädetty tehtaalla Kuva 5. PARASOL VAV orja Jokainen orjayksikkö kytketään ohjaussarjalla varustettuun isäntäyksikköön. Tuotteen kaikki komponentit voidaan asentaa tehtaalla. Mukana läsnäoloanturi ja huoneyksikkö RU Paineanturi Ilmapelti ja moottori Säädin. Esikonfiguroitu tehtaalla ADC (kulma ). Voidaan esiasettaa tehtaalla. Liitinrima Kaikki tehtaalla asennetut komponentit on kytketty liitinrimaan. Jäähdytyksen ja lämmityksen venttiilit ja toimilaitteet. (lisävaruste) CO 2 -anturi. (lisävaruste) Säädettävät suutinasetukset kaikilla neljällä sivulla. Säädetty tehtaalla Kuva 6. PARASOL VAV -isäntä Ilmastointimoduulien lukumäärästä riippumatta jokaisessa huoneessa on oltava 1 ohjaussarjalla varustettu isäntäyksikkö. Tuotteen kaikki komponentit voidaan asentaa tehtaalla. 6 Oikeus rakennemuutoksiin pidätetään

7 PARASOL VAV Isäntä-orjakytkentä Esimerkkiisäntä-orjakytkennästä, katso kuva 7. Läsnäoloanturin kytkentä ja orjatuotteiden ketjutus tehdään asennuksen yhteydessä. Huoneyksikkö RU asennetaan sopivaan paikkaan huoneessa. Siirrettävä huoneyksikkö on paristokäyttöinen ja siinä on langaton yhteys säätimeen. Kiinteän huoneyksikön tiedonsiirto ja virransyöttö hoidetaan kaapelilla Orja Orja Läsnäoloanturi Isäntä Orja Käyttöpaneeli Kuva 7. Esimerkki PARASOL VAV:n isäntä-orjakytkennästä Oikeus rakennemuutoksiin pidätetään.. 7

8 Tarveohjaa huoneen sisäilmaa CONDUCTOR W4.1 VAV Itse kehittämäämme CONDUCTOR-huonesäätölaitteistoa käytetään vesikiertoisten ilmastointijärjestelmien tilanteeseen sovitettuun tarpeen mukaiseen ohjaukseen toimistoissa, hotellihuoneissa, sairaaloissa sekä kokoustiloissa. CONDUCTOR W4.1 VAV on optimoitu sovellus jäähdytyksen ja lämmityksen ohjaukseen yhdessä tarpeen mukaan ohjatun tuloilman kanssa ja sisältää joukon mukautettavia energiansäästötoimintoja. ARV15_011b 2 Energiaa säästävä säätö CONDUCTOR W4.1 VAV optimoidaan kyseiselle huoneelle konfiguroimalla halutut poissaolo-, läsnäolo- ja maksimi-ilmavirrat. Huoneen ilmasto ja energiankäyttö perustuvat näihin asetuksiin. Poissaoloilmavirraksi asetetaan haluttu ilmavirta silloin, kun huoneessa ei ole ketään. PARASOL VAV:n ilmavirtaa ei voi kokonaan sulkea, ja pienin mahdollinen ilmavirta riippuu tuotteen suutinasetuksista ja vallitsevasta kanavapaineesta. Pienin mahdollinen ilmavirta on useimmiten 5-15 % tuotteen suurimmasta ilmavirrasta. Läsnäoloilmavirraksi asetetaan haluttu ilmavirta silloin, kun läsnäolo havaitaan. Huoneen ja tuotteen hyvän toiminnan varmistamiseksi tämän ilmavirran on oltava vähintään 40 % tuotteen/tuotteiden suurimmasta ilmavirrasta. Maksimi-ilmavirraksi asetetaan 100 % tuotteen/ tuotteiden suurimmasta ilmavirrasta. Sovitus tilanteeseen Läsnäoloanturi valvoo jatkuvasti huoneen läsnäoloastetta ja vaihtaa tarpeen mukaan läsnä- ja poissaoloilmavirran välillä. CO 2 -anturi (lisävaruste) mittaa jatkuvasti huoneen ilmanlaatua. Läsnäolon yhteydessä ilmavirta säädetään portaattomasti läsnäoloastetta vastaavaksi läsnäolo- ja maksimi-ilmavirtojen välillä. Paineanturi mittaa staattisen ilmanpaineen tulo- ja poistoilmapuolella. Luettua painetta käytetään sekä tulo- ja poistoilman tasapainotukseen että ilmapellin säätöön. Isäntäyksikköön asennettu kondenssianturi tunnistaa mahdollisen kosteuden tiivistymisen. Jos kondenssia esiintyy, kaikki säätimeen kytketyt jäähdytystoimilaitteet suljetaan kosteuden tiivistymisen lopettamiseksi. Tämän yhteydessä tuloilman syöttö pidetään asetetussa maksimiarvossa, kunnes kondenssi häviää. Silloin tuote palaa asetettuun läsnäoloilmavirtaan ja jäähdytystoimilaitteen avautuminen sallitaan jäähdytystarpeen ilmetessä. Ikkunakosketin voidaan liittää järjestelmään ikkunan auki- tai kiinniolon tunnistamiseksi. Jos ikkuna on auki, säätö lopettaa jäähdytyksen, lämmityksen ja ilmanvaihdon tarpeettomien energiahäviöiden välttämiseksi. Jos ikkuna jää auki esim. kylmän talviyön ajaksi, järjestelmään integroitu jäätymisenesto käynnistää lämmityksen, kun huoneen lämpötila alittaa 10 C. Ilmavirta Läsnäolo CONDUCTOR W4.1 VAV:n säätöperiaatteena on, että kun ketään ei ole paikalla, huoneeseen syötetään vain pieni määrä tuloilmaa, jotta ilma tuntuisi ensimmäisenä saapuvasta raikkaalta. Kun järjestelmä havaitsee läsnäolon, ilmavirta lisätään asetettuun läsnäoloilmavirtaan. Jos asennetaan CO 2 -anturi, se mittaa jatkuvasti ilmanlaatua. Jos CO 2 -taso pysyttelee alle asetetun maksimiarvon (normaalisti 800 ppm), ilmavirta pidetään jatkuvasti läsnäoloilmavirrassa. Jos läsnäoloilmavirta ei riitä pitämään CO 2 -tasoa maksimiarvon alapuolella, ilmavirtaa lisätään portaattomasti tasolle, joka riittää varmistamaan ilmanlaadun. Koska neuvottelutila ei useimmiten ole täynnä, maksimi-ilmavirta saavutetaan harvoin. Tällä säätöperiaatteella säästetään energiaa sekä läsnäolo- että poissaolotilassa. 8 Oikeus rakennemuutoksiin pidätetään

9 Järjestyksen valinta Koska tarpeet poikkeavat toisistaan tapauskohtaisesti, CONDUCTOR W4.1 VAV:ssa voidaan valita jäähdytysportaiden järjestys. Vesi ensin/sitten ilma Läsnäolon yhteydessä huonelämpötilaa säädetään ensisijaisesti vesijäähdytyksellä. Ellei vesijäähdytys riitä, ilmavirtaa lisätään portaattomasti, kunnes haluttu huonelämpötila saavutetaan. Ilmavirtaa säädetään samanaikaisesti CO 2 -tason perusteella. Jos CO 2 -taso ylittää asetetun maksimiarvon, ilmavirtaa lisätään ilmanlaadun varmistamiseksi, vaikka huonelämpötilan säätö ei sitä edellytäkään. Jos haluttu huonelämpötila on saavutettu, vesijäähdytys suljetaan, kunnes ilmenee uusi jäähdytystarve. Ilma ensin/sitten vesi Läsnäolon yhteydessä huonelämpötilaa säädetään ensisijaisesti ilmavirtaa lisäämällä. Ilmavirtaa lisätään portaattomasti, kunnes haluttu huonelämpötila saavutetaan. Jos maksimi-ilmavirta saavutetaan, mutta huonelämpötila ei ole vielä halutulla tasolla, jäähdytyskapasiteettia lisätään käynnistämällä vesijäähdytys. Kun haluttu huonelämpötila on saavutettu, vesijäähdytys suljetaan ja lämpötilaa säädetään jälleen vain tuloilmalla. Ilmavirtaa säädetään samanaikaisesti CO 2 -tason perusteella. Jos CO 2 -taso ylittää asetetun maksimiarvon, ilmavirtaa lisätään ilmanlaadun varmistamiseksi, vaikka huonelämpötilan säätö ei sitä edellytäkään. Säädön yksinkertaistuminen on ilmeinen, mutta järjestelmä tarjoaa myös muita etuja. Suuri sellainen on, että mahdolliset paineenvaihtelut kanavajärjestelmässä eivät vaikuta asetettuihin ilmavirtoihin, koska peltikulmat säätyvät itsenäisesti ja riippuvat vain paineanturien kautta luetuista arvoista. Tiedonsiirto Säätimessä on sisäänrakennettu tiedonsiirtoportti, joka mahdollistaa kytkennän RS485-verkkoon Modbus RTU:lla rakennusautomaatiojärjestelmän kautta suoritettavaa valvontaa ja ohjausta varten. Lisätietoja CONDUCTOR W4.1 VAV sovelluksesta on erillisessä esitteessä osoitteessa Manuaalinen ohjaus Vaikka CONDUCTOR W4.1 VAV on älykäs ja suurelta osin automaattinen huonesäätölaitteisto, huoneilmastoon on mahdollista vaikuttaa myös manuaalisesti. Tämä tapahtuu huoneyksikön avulla, joka kommunikoi säätimen kanssa langattomasti (tai kaapelin kautta). Selkeän näytön sekä selkeän ja käyttäjäystävällisen näppäimistön avulla on helppo muuttaa huonelämpötilaa ja ilmavirtaa. Mukautuva säätö CONDUCTOR W4.1 VAV voidaan esiohjelmoida tehtaalla toiveiden mukaan, eikä silloin tarvitse mitään säätöä asennuksen yhteydessä. Jos esiohjelmointi valitaan, tietyt parametrit on kuitenkin asetettava, ja se tehdään käsipäätteellä. Järjestelmään sisältyvät paineanturit mahdollistavat mukautuvan säädön. Mittaamalla staattisen paineen sopivista vertailukohdista säädin on koko ajan selvillä isäntäyksikön paineista ja kanavapaineesta poistoilmalaitteen jälkeen (jos on valittu huoneratkaisu tasapainotetulla poistoilmalla). Oikean ilmavirran jakamiseksi huoneeseen tarvitsee vain ilmoittaa järjestelmän säätimelle painehäviövakiot huoneyksikön kautta. Säädin laskee itse, mikä paine vastaa oikeaa ilmavirtaa, ja säätää sen jälkeen ilmapeltiä/-peltejä, kunnes huoneessa saavutetaan oikea paine ja sen myötä oikea ilmavirta Oikeus rakennemuutoksiin pidätetään.. 9

10 Suuttimien asetus PARASOL VAV:n ainutlaatuisen integroidun suutinsäädön ansiosta kaikki neljä sivua voidaan asettaa yksilöllisesti. Ensiöilma voidaan ohjata haluttuun suuntaan yksikön sijainnista ja tilan ensiöilmantarpeesta riippuen. Ilmavirtauksen suuntausta voi tarkastella Swegonin ProSelectmitoitusohjelmalla, jonka voi ladata osoitteesta www. swegon.com. Halutut suutinasetukset tehdään tehtaalla, mutta niitä on tarvittaessa helppo muuttaa paikan päällä. K-kerroin Jokaiselle suutinasetukselle on määrätty k-kerroin. Yksikön k-kerroin saadaan laskemalla yhteen jokaisen sivun suutinasetusten k-kertoimet. Optimoidun suutinasetuksen K-kerroin saadaan myös ProSelect-ohjelmasta. Kuva 9. Parasol VAV 600 ylhäältä katsottuna, sivut 1-4 Kuva 10. Parasol VAV 1200 ylhäältä katsottuna, sivut 1-4 A A B B B B Kuva 8. Suuttimien asetus ARV15_003 A Kuva 11. Esimerkki 1: A = 2,1 l/s (7,5 m 3 /h), B = 15,4 l/s (55,5 m 3 /h) A Kuva 12. Esimerkki 2: A = 5,7 l/s (20,5 m 3 /h), B = 15,25 l/s (54,9 m 3 /h) Erityiset suutinasetukset Optimoitujen suutinasetusten määrityksessä lähdetään aina siltä sivulta, jolla vesiliitäntä on. Sitten jatketaan vastapäivään ja asetetaan sivu kerrallaan, katso kuva Haluttaessa yksiköt voidaan tilata valmiiksi asetettuina tehtaalta (ei koske varastosta saatavia yksiköitä). Esimerkki 1: Suutinasetus LHLH antaa pienimmän mahdollisen poissaoloilmavirran (sivut 1+3 auki). Tämä antaa 4,2 l/s (15 m 3 /h) minimi-/poissaoloilmavirran ja 35 l/s (125 m 3 /h) maksimi-ilmavirran paineella p i = 70 pa Esimerkki 2: Jos sen sijaan on tärkeämpää saada ulos mahdollisimman suuri maksimi-ilmavirta/teho, suuttimet asetetaan asentoon HHHH, ts. täysin auki joka sivulla. Tällöin saadaan suurempi maksimi-ilmavirta, mutta seurauksena on myös jonkin verran suurempi poissaoloilmavirta. Nämä säädöt ovat vain eri asetuksia samassa fyysisessä tuotteessa, joten kyseessä on hyvin joustava ja sovituskelpoinen yksikkö, erityisesti integroidun ohjelmiston kanssa. Kunkin sivun K-kertoimet saadaan asennusohjeesta osoitteessa mutta helpoimmin ProSelect-ohjelmalla, jossa voi nopeasti testata kaikki versiot. 10 Oikeus rakennemuutoksiin pidätetään

11 ADC Kaikki ilmastointimoduulit toimitetaan ADC-ilmanohjaimella. ADC-lyhenne tulee sanoista Anti Draught Control, mikä tarkoittaa, että sisään puhallettavan ilman puhalluskuviota voidaan säätää vetovaaran välttämiseksi. Palkin kummallakin puolella on useita ADC-yksiköitä, joissa kussakin on neljä ilmanohjainta. Jokainen yksikkö voidaan säätää suorasta asennosta 40 asteen kulmaan oikealle tai vasemmalle 10 asteen portain. Tämä varmistaa suuren joustavuuden ja helpon säädön vaikuttamatta järjestelmän toimintaan. ADC ei vaikuta lainkaan äänitasoon ja staattiseen paineeseen. Vesiteho pienenee 5 10 %, kun ADC säädetään viuhkamuotoon (katso kohta C kuvassa 13). A. B. 0º -40º 0º C. -40º +40º 0º Kuva 13. ADC:n säätömahdollisuudet Säätöalue asteen portain. A. Suora asetus B. X-muoto C. Viuhkamuoto ARV15_006b Oikeus rakennemuutoksiin pidätetään.. 11

12 WISE-järjestelmä Jäähdytyskoneet & lämpöpumput NESTOR Sisäinen verkko/ Internet Osajärjestelmät Rakennusautomaatio Yleis Super WISE All Year Comfort GOLD Vyöhyke CONTROL Zone CONTROL Zone CONTROL Zone Huone ADAPT Damper Passiiviset ilmalaitteet Aktiiviset ADAPT-ilmalaitteet PARASOL VAV Kuva 14. Esimerkki PARASOL VAVN:n kytkennästä WISE-järjestelmään Osa WISE-järjestelmää Tarvittaessa PARSOL VAV voi olla osa WISE-järjestelmää, joka on Swegonin ratkaisu tarveohjattuun ilmanvaihtoon. Tämä tapahtuu silloin huonetasolla. SuperWISE on tiedonsiirtoyksikkö, joka sitoo Modbus RTU:n kautta yhteen kaikki WISE-järjestelmän osat, ja sen kautta myös PARASOL VAV kommunikoi järjestelmän muiden WISE-tuotteiden kanssa aina GOLD-koneeseen saakka. PARASOL VAV:n toiminta WISE-järjestelmän kanssa edellyttää, että vyöhykkeellä on vakiopaine. Tämä saadaan aikaan Swegonin CONTROL Zone vyöhykepellillä. 12 Oikeus rakennemuutoksiin pidätetään

13 Tyyppihuonepiirustukset Julkaistaan piakkoin Slave Master Slave Slave Kuva 15. Tyyppihuoneessa 1 on yksi Parasol VAV isäntä ja kolme Parasol VAV orjayksikköä toimistohuoneessa. Poistoilma siirtoilmalaitteen kautta käytävälle (tasapaino vyöhyketasolla). 1. Ilmastointimoduuli Parasol VAV isäntä tuloilmalla ja jäähdytyksellä ja 2 paineanturia (asennettuna tuotteeseen) Langaton huoneyksikkö lämpötila-anturilla (asennetaan huoneeseen), paikka 1.1 Läsnäoloanturi (asennetaan huoneeseen), paikka 1.2 RE, säädin Conductor (asennettu tuotteeseen) Ilmapelti toimilaitteineen (asennettu tuotteeseen) 2. Ilmastointimoduuli Parasol VAV orja tuloilmalla ja jäähdytyksellä ja Ilmapelti toimilaitteineen 3. Vyöhykepelti vakiopaineen ylläpitämiseksi, esim. CONTROL Zone 4. Jäähdytysvesi 5. Poistoilmalaite 6. Poistoilma siirtoilmalaitteiden kautta käytävään Oikeus rakennemuutoksiin pidätetään.. 13

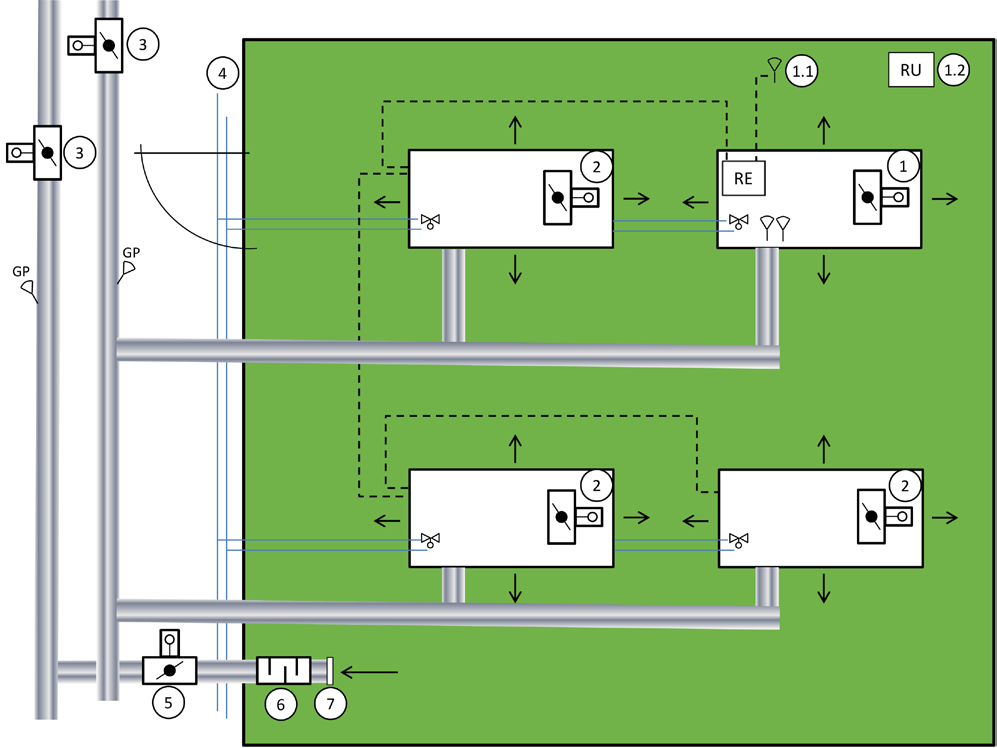

14 Slav Master Slav Slav Kuva 16. Tyyppihuoneessa 2 on yksi Parasol VAV isäntä ja kolme Parasol VAV orjayksikköä toimistohuoneessa. Tulo- ja poistoilma tasapainossa. 1. Ilmastointimoduuli Parasol VAV isäntä tuloilmalla ja jäähdytyksellä ja 2 paineanturia (asennettuna tuotteeseen) Läsnäoloanturi (asennetaan huoneeseen), paikka 1,1 Langaton huoneyksikkö lämpötila-anturilla (asennettu huoneeseen), paikka 1,2 RE, säädin Conductor (asennettu tuotteeseen) Ilmapelti toimilaitteineen (asennettu tuotteeseen) 2. Ilmastointimoduuli Parasol VAV orja tuloilmalla ja jäähdytyksellä ja Ilmapelti toimilaitteineen 3. Vyöhykepelti vakiopaineen ylläpitämiseksi, esim. CONTROL Zone 4. Jäähdytysvesi 5. Poistoilmapelti, SLAVE Room, jota ohjataan Conductorista tai ADAPT Damperista, joka tasapainotetaan SuperWisella 6. Äänenvaimennin, esim. CLA tai Sordo 7. Säleikkö tai avoin EXC-poistoilmalaite 14 Oikeus rakennemuutoksiin pidätetään

15 Asennus Suositellut kattotyypit PARASOL VAV sopii leveys- ja pituussuunnassa useimpiin T-palkistoihin ja clip-in -tyyppisiin kattoihin. Hyvän sovituksen takaamiseksi T-kannattimeen suositellaan 24 mm levyistä T-profiilia. Ripustus PARASOL VAV:ssä on neljä ripustuskiinnikettä ja se ripustetaan yhdellä kierretangolla kustakin kiinnikkeestä (kuva 20). Kahta kierrelukolla varustettua tankoa käytetään silloin, kun katon ja yksikön välinen etäisyys on suuri. Kierretanko, asennusosa SYST MS M8 (kuva 21) tilataan erikseen. Liitäntämitat Veden liittäminen Yhdistä vesiputket push-on- tai kiristysrengasliittimillä, jos tuote on tilattu ilman venttiilejä. Huomaa, että puserrusliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. Juotosliitosta EI saa käyttää vesiputkien liittämiseen. Korkeat lämpötilat voivat vahingoittaa yksikön olemassa olevia juotoksia. Joustava vesiliitäntäletku on saatavana sekä sileää putkenpäätä että venttiiliä varten ja tilataan erikseen. Kuiva jäähdytys Tyhjennysjärjestelmää ei tarvita, koska ilmastointimoduulit tulee mitoittaa siten, että kondenssivettä ei pääse syntymään. Vesi: Ilman venttiilejä: Jäähdytysveden meno Jäähdytysveden paluu Lämmitysveden meno Lämmitysveden paluu Ø 12 x 1,0 mm (Cu) Ø 12 x 1,0 mm (Cu) Ø 12 x 1,0 mm (Cu) Ø 12 x 1,0 mm (Cu) CE-merkintä PARASOL VAV on CE-merkitty voimassa olevien vaatimusten mukaisesti. CE-vakuutus on haettavissa kotisivuiltamme Tehtaalla asennetut venttiilit: Jäähdytysveden meno Ø 12 x 1,0 mm (Cu) Jäähdytysveden paluu Ulkokierre DN15 (1/2 ) Lämmitysveden meno Ø 12 x 1,0 mm (Cu) Lämmitysveden paluu Ulkokierre DN15 (1/2 ) Ilma: Liitäntäyhde Liitäntäyhde, versio PF Ø 125 mm Ø 160 mm Ilman liittäminen PARASOL VAV toimitetaan vakiona avoimella ilmaliitännällä oikealla puolella (veden liitäntäpäädystä katsottuna). Ilmaliitäntäyhde toimitetaan asennettuna ja voidaan liittää ensiöilmakanavaan (katso kuva 19). Vasempaan ilmaliitäntään on asennettu tehtaalla tulppa, mutta puolta on helppo vaihtaa, jos ilmaliitäntäosa halutaan asentaa vasemmalle puolelle Oikeus rakennemuutoksiin pidätetään.. 15

16 PARASOL VAV ARV15_007a ARV15_007b Kuva 17. Vesiliitäntä tehtaalla asennetuilla venttiileillä ARV15_010 Kuva 20. Kaksimoduuliyksikön kiinnitys ARV15_008b ARV15_008 Kuva 18. Vesiliitäntä ilman tehtaalla asennettuja venttiilejä Kuva 21. Asennusosa SYST MS8-1, kattokiinnike ja kierretanko ØA ARV15_005 Kuva 19. Ilmaliitäntäosa Versiot: PARASOL VAV 600 PARASOL VAV 600 PF PARASOL VAV 1200 PARASOL VAV 1200 PF A = Ø 125 mm A = Ø 160 mm A = Ø 125 mm A = Ø 160 mm ARV15_012c Kuva 22. Kaikki ohjauslaitteet on asennettu samaan päätyyn asennus- ja huoltotöiden helpottamiseksi. Säädin ja paineanturi on asennettu levyyn, jonka voi tarvittaessa irrottaa löysäämällä kaksi ruuvia. 16 Oikeus rakennemuutoksiin pidätetään

17 Tekniset tiedot Kokonaisjäähdytysteho, maks W Lämmitysteho, vesi, maks W Ilmavirta: Yksimoduuliyksikkö 7-34 l/s ( m 3 /h) Kaksimoduuliyksikkö 7-85 l/s ( m 3 /h) Pituus: Yksimoduuliyksikkö 584, 592, 598, 617, 623, 642, 667 mm Kaksimoduuliyksikkö 1184; 1192; 1198; 1242; 1248; 1292; 1342 mm Leveys: 1- ja 2-moduuliyksikkö 584; 592; 598; 617; 623; 642; 667 mm Korkeus: PARASOL VAV mm PARASOL VAV 600 PF 250 mm PARASOL VAV mm PARASOL VAV 1200 PF 250 mm Yksiköiden mittatoleranssi (±2) mm Tehonkulutus Tehonkulutus, muuntajan mitoitus: Toimilaite 6 VA Peltimoottori 2,5 VA* CONDUCTOR 1 VA Läsnäoloanturi 1 VA * Sisältyy aina tuotteeseen Merkinnät P Teho (W) t l Ensiöilman lämpötila ( C) t r Huoneilman lämpötila ( C) t m Veden keskilämpötila ( C) T m Lämpötilaero t r - t m (K) T l Lämpötilaero t l - t r (K) T k Meno- ja paluuveden lämpötilaero, jäähdytys (K) T v Meno- ja paluuveden lämpötilaero, lämmitys (K) v Veden nopeus (m/s) q Ilmavirta (l/s) p Paine (Pa) p Painehäviö (Pa) Täydentävä alaindeksi: k = jäähdytys, v = lämmitys, l = ilma, i = säätö, korr = korjaus Suutinpaine (säätöpaine) p l = (q l / k pl ) 2 P l Suutinpaine (Pa) q l Ensiöilmavirta (l/s) k pl Suutinasetuksen painehäviövakio, ks. taulukot 1-4 Suositellut raja-arvot Painetasot Käyttöpaine patteri, maks kpa * Koestuspaine patteri, maks kpa * * Ilman asennettua ohjauslaitteistoa Suutinpaine Suositeltu pienin suutinpaine patterilämmitystä käytettäessä, p i Suositeltu pienin suutinpaine pohjalevy suurtehoasennossa, p i Pa 70 Pa 70 Pa Vesivirtaus Varmistaa järjestelmän mahdollisten ilmakerääntymien mukaan tempautumisen. Jäähdytysvesi, min. 0,030 l/s Lämmitysvesi, min. 0,013 l/s Lämpötilamuutokset Lämpötilaerot ilmoitetaan aina Kelvin-asteina (K). Jäähdytysvesi, lämpötilan nousu 2-5 K Lämmitysvesi, lämpötilan lasku 4-10 K Menolämpötila Jäähdytysvesi ** Lämmitysvesi, maks. 60 C Oikeus rakennemuutoksiin pidätetään.. 17

18 Jäähdytys Vakio Jäähdytystehot on mitattu standardin EN mukaan ja muunnettu vakiovesivirralle käyrästön 2/3 mukaan. Laskentakaavat jäähdytys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Laskennassa tarvittavat arvot saadaan taulukoista. Painehäviö jäähdytyspatterissa p k = (q k / k pk ) 2 p k Painehäviö jäähdytyspatterissa (kpa) q k Jäähdytysvesivirta (l/s), ks. käyrästö 1 k pk Jäähdytyspiirin painehäviövakio, ks. taulukot 1-4 Ilman jäähdytysteho P l = 1,2 q l T l P l Ensiöilman jäähdytysteho (W) q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Veden jäähdytysteho P k = 4186 q k T k P k Veden jäähdytysteho (W) q k Jäähdytysvesivirta (l/s) T k Meno- ja paluuveden lämpötilaero, jäähdytys (K) Korjattu teho - vesivirta Erisuuruiset vesivirrat vaikuttavat tietyssä määrin saatavaan tehoon. Vertaamalla saatua vesivirtaa käyrästöön 2 tai 3 voidaan taulukoissa 1-4 ilmoitettua tehoa joutua säätämään jonkin verran ylös- tai alaspäin. P korr = k P k P korr Korjattu teho (W) k Korjauskerroin Veden jäähdytysteho P k Laskentaesimerkki jäähdytys Toimistohuone, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m, varustetaan ilmastointimoduulilla. Kokonaisjäähdytystehon tarpeeksi on laskettu 50 W/m 2. Tämän täyttämiseksi tarvitaan Parasol VAV, josta saadaan 50 x 2,4 x 4 = 480 W. Mitoittava huonelämpötila (t r ) 24 C, jäähdytysveden lämpötila (meno/paluu) 14/16 C ja ensiöilman lämpötila (t l ) 16 C antavat: T k = 2 K T mk = 9 K T l = 8 K Huoneen halutuksi ensiöilmavirraksi (q l ) on määrätty 16 l/s. Aluepelti varmistaa, että kanavan paine pidetään vakiona 70 Pa. Tuotteen aiheuttama äänitaso ei saa ylittää 30 db(a). Ratkaisu Jäähdytys Ensiöilman jäähdytysteho lasketaan kaavalla: P l = 1,2 q l T l P l = 1, = 154 W Parasol VAV -ilmastointimoduulin on siis pystyttävä tuottamaan vesipuolella jäähdytysteho = 326 W. Taulukosta 1 voidaan lukea, että yksi Parasol 592 x 592 mm suutinasetuksella LHLH ja ensiöilmavirralla 16 l/s antaa vesipuolen jäähdytystehoksi 444 W. Tämä siis riittää huoneen jäähdytystarpeen tyydyttämiseksi. Samalla tämä suutinasetus merkitsee, että poissaolotilassa voidaan säästää suuri ilmamäärä, joka tässä tapauksessa on 4,6 l/s. Vaihtoehtoisesti voidaan käyttää suutinasetusta HHHH, joka antaa enemmän ilmaa poissaolotilassa, eli vähemmän säästöä, mutta vastaavasti ilmamäärän ja jäähdytyksen ylikapasiteettia käytettäväksi, jos esim. on käytävä usein toimistolla. Jäähdytysvesi Jäähdytysveden jäähdytystehontarpeella 326 W saadaan käyrästöstä 1 tarvittava vesivirta. Lämpötilan lisäys T k = 2 K = antaa vesivirraksi 0,039 l/s. Käyrästöstä 2 voidaan lukea, että vesivirta 0,039 l/s ei anna täydellistä pyörrevirtausta, vaan sitä on korjattava tehon alennuskertoimella 0,97. Tehohäviö kompensoidaan laskemalla ilmastointimoduulin tarvittava jäähdytysteho seuraavasti: P k = 326 / 0,97 = 336 W. Uudeksi vesivirraksi saadaan käyrästöstä 1 q k = 0,040 l/s. Painehäviö lasketaan vesivirran 0,040 l/s ja painehäviövakion k pk = 0,020 avulla, jotka saadaan taulukosta 1. Painehäviöksi voidaan nyt lukea 4,0 kpa käyrästöstä Oikeus rakennemuutoksiin pidätetään

19 Käyrästö 1. Vesivirta - jäähdytysteho Käyrästö 2. Korjattu teho - vesivirta, PARASOL VAV 600 Käyrästö 3. Korjattu teho - vesivirta, PARASOL VAV 1200 Käyrästö 4. Painehäviö - jäähdytysvesivirta Oikeus rakennemuutoksiin pidätetään.. 19

20 Taulukko 1. Jäähdytysteho, PARASOL VAV 600 Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) (m 3 /h) k pl k pk 50 Pa LLLL 7,2 25,9 < ,01 0,0200 LHLH 13,4 48,2 < ,89 0,0200 HHHH 19,6 70, ,77 0, Pa LLLL 8,5 30,6 < ,01 0,0200 LHLH 15,9 57, ,89 0,0200 HHHH 23,2 83, ,77 0, pa LLLL 9,6 34, ,01 0,0200 LHLH 18,0 64, ,89 0,0200 HHHH 26,3 94, ,77 0,0200 Taulukko 2. Jäähdytysteho, PARASOL VAV 600 PF Suutinpaine Ensiöilmavirta Äänitaso db(a) 2) Suutinasetus 1) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) (m 3 /h) k pl k pk 50 Pa LLLL 22,1 79, ,13 0,023 LHLH 27,9 100, ,95 0,023 HHHH 33,7 121, ,76 0, Pa LLLL 26,2 94, ,13 0,023 LHLH , ,95 0,023 HHHH 39,8 143, ,76 0, pa LLLL 29,7 106, ,13 0,023 LHLH 37,5 135, ,95 0,023 HHHH 45,2 162, ,76 0,023 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, vesiteho laskee n. 5 % PARASOL VAV 600:n ja n. 10 % PARASOL VAV 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa. 20 Oikeus rakennemuutoksiin pidätetään

21 Taulukko 3. Jäähdytysteho, PARASOL VAV 1200 Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) (m 3 /h) k pl k pk 50 Pa LLLL 13,0 46,8 < ,84 0,0220 LHLH 29,4 105, ,16 0,0220 HHHH 35,6 128, ,04 0, Pa LLLL 15,4 55, ,84 0,0220 LHLH 34,8 125, ,16 0,0220 HHHH 42,2 151, ,04 0, pa LLLL 17,5 63,0 < ,84 0,0220 LHLH 39,5 142, ,16 0,0220 HHHH 47,8 172, ,04 0,0220 Taulukko 4. Jäähdytysteho, PARASOL VAV 1200 PF Suutinpaine Ensiöilmavirta Äänitaso db(a) 2) Suutinasetus 1) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) kun T mk 3) Painehäviövakio ilma/vesi (l/s) (m 3 /h) k pl k pk 50 pa LLLL 40,6 146, ,74 0,022 LHLH 53,8 193, ,61 0,022 HHHH 59,6 214, ,42 0, pa LLLL 48,0 172, ,74 0,022 LHLH 63,7 229, ,61 0,022 HHHH 70,4 253, ,42 0, pa LLLL 54,5 196, ,74 0,022 LHLH 72,2 259, ,61 0,022 HHHH 79,9 287, ,42 0,022 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta www. swegon.fi 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, vesiteho laskee n. 5 % PARASOL VAV 600:n ja n. 10 % PARASOL VAV 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa. Taulukko 5. Jäähdytysteho vapaassa konvektiossa Yksikkö (mm) Jäähdytysteho (W) lämpötilaerolla (huone vesi) T mk (K) PARASOL VAV PARASOL VAV Oikeus rakennemuutoksiin pidätetään.. 21

22 Lämmitys Lämmitystoiminto PARASOL VAV soveltuu erinomaisesti sekä jäähdytykseen että lämmitykseen, sillä se pystyy sekoittamaan nopeasti ensiöilman huoneilmaan. Tilojen lämmittäminen kattoa pitkin virtaavalla ylilämpöisellä ilmalla on toisin sanoen hyvä vaihtoehto perinteisille radiaattoriratkaisuille. Joitakin saavutettavia etuja: - Pienet asennuskustannukset - Helppo asennus - Ei asennuksia julkisivuseinillä. Koska PARASOL VAV:llä voidaan pitää yllä korkea suutinpaine myös pienillä ilmavirroilla, saadaan tietty lämmitysvaikutus myös esim. pyhäkäytössä, jolloin ilmavirtaa pienennetään pitkähköksi ajaksi. Asennettavan lämmitysjärjestelmän tyypistä riippumatta on tärkeää ottaa huomioon huoneen toimintalämpötila. Useimmat ihmiset ovat tyytyväisiä, kun toimintalämpötila on talvella C, ja normaalisti 22 C huonelämpötila täyttää optimaalisen mukavuuden. Se tarkoittaa, että huoneessa, jossa on yksi kylmä julkisivuseinä, ilman lämpötilan on oltava yli 22 C kylmäsäteilyn kompensoimiseksi. Uusissa rakennuksissa, joissa on normaalisti eristetyt julkisivut ja normaalilaatuiset ikkunat, huoneilman lämpötilan ja toimintalämpötilan välinen ero on pieni. Sen sijaan vanhemmissa rakennuksissa, joissa on huonommat ikkunat, kylmäsäteilyä on tarvittaessa kompensoitava korkeammalla ilman lämpötilalla. Eri käyttötapauksia on helppo simuloida Swegonin lämpötasapaino-ohjelmalla ProClim Web, josta saadaan sekä huoneilman lämpötila että toimintalämpötila. Puhaltamalla lämmitettyä ilmaa kattoa pitkin ilmassa tapahtuu tiettyä kerrostumista. Menoveden lämpötilan ollessa korkeintaan 40 C kerrostuminen on olematonta, kun taas 60 C:ssä se on noin 4 K oleskeluvyöhykkeellä. Tässä tarkoitetaan pelkästään lämmitysvaihetta, kun huonetta ei käytetä eikä siellä ole sisäisiä kuormia. Kun huonetta käytetään ja se on valaistuksen, tietokoneiden ja henkilöiden kuormittama, kerrostuminen vähenee tai häviää riippuen lämmitystarpeesta. PARASOL VAV:llä lämmitettäessä suositellaan käyttämään ulkoista lämpötila-anturia tai lisäanturimoduulia huoneessa. Laskentakaavat vesikiertoinen lämmitys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Arvot laskelmia varten löytyvät taulukoista 6-9. Ilman jäähdytys- ja lämmitysteho P l = 1,2 q l T l P l Ilman jäähdytys- ja lämmitysteho (W) q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Lämmityspatterin painehäviö p v = (q v / k pv ) 2 p v Lämmityspatterin painehäviö (kpa) q v Lämmitysvesivirta (l/s), ks. käyrästö 6 k pv Lämmityspatterin painehäviövakio, katso taulukot 6-9 Veden lämmitysteho P v = 4186 q v T v P v Veden lämmitysteho (W) q v Lämmitysvesivirta (l/s) T v Meno- ja paluuveden lämpötilaero (K) Laskentaesimerkki lämmitys Toimistohuoneessa, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m (sama huone kuin jäähdytysesimerkissä), on talviaikaan myös 450 W lämmitystarve. Tuloilmavirran on oltava sama kuin kesätapauksessa, 16 l/s. Kanavapaine pidetään myös nyt vakiona. Mitoittava huonelämpötila (t r ) 22 C, lämmitysveden lämpötila (meno/paluu) 45/39 C ja ensiöilman lämpötila (t l ) 20 C antavat: T v = 6 K T mv = 20 K T l = -2 K Ratkaisu Lämmitys Ensiöilmavirta 16 l/s yhdessä ensiöilman lämpötilan 20 C kanssa vaikuttaa negatiivisesti lämmitystehoon: 1,2 16 (-2) = -38 W. Lämpimän veden lämmitystehontarve kasvaa tällöin arvoon: = 488 W. Taulukosta 6 saadaan lämpötilalla T mv = 20 K ja ensiöilmavirralla 16 l/s ja suutinasetuksella LHLH yksimoduuliyksikön lämmitystehoksi P v = 585 W, joka riittää lämmitystarpeen tyydyttämiseksi. Lämmitysvesi Kun lämmitystarve on 488 W ja ΔT v = 6 K, voidaan käyrästöstä 5 lukea tarvittava vesivirta: 0,019 l/s. Lämmitysveden painehäviö lasketaan vesivirran 0,019 l/s ja painehäviövakion k pv = 0,0241 avulla, jotka saadaan taulukosta 6. Painehäviöksi saadaan tällöin: Δp v = (q v /k pv ) 2 = (0,019 / 0,0241) 2 = 0,62 kpa. Vaihtoehtoisesti painehäviö voidaan lukea käyrästöstä Oikeus rakennemuutoksiin pidätetään

23 Käyrästö 5. Vesivirta - lämmitysteho Käyrästö 6. Painehäviö - lämmitysvesivirta Oikeus rakennemuutoksiin pidätetään.. 23

24 Taulukko 6. Lämmitysteho, PARASOL VAV 600 Suutinpaine Suuttimien asetus 1) Tuloilmavirta Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi ( l/s ) (m 3 /h) k pl k pv 50 Pa LLLL 7,2 25,9 < ,01 0,0241 LHLH 13,4 48,2 < ,89 0,0241 HHHH 19,6 70, ,77 0, Pa LLLL 8,5 30,6 < ,01 0,0241 LHLH 15,9 57, ,89 0,0241 HHHH 23,2 83, ,77 0, pa LLLL 9,6 34, ,01 0,0241 LHLH 18,0 64, ,89 0,0241 HHHH 26,3 94, ,77 0,0241 Taulukko 7 - Lämmitysteho, PARASOL VAV 600 PF Suutinpaine Suuttimien asetus 1) Tuloilmavirta Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi ( l/s ) (m 3 /h) k pl k pv 50 Pa LLLL 22,1 79, ,13 0,018 LHLH 27,9 100, ,95 0,018 HHHH 33,7 121, ,76 0, Pa LLLL 26,2 94, ,13 0,018 LHLH , ,95 0,018 HHHH 39,8 143, ,76 0, pa LLLL 29,7 106, ,13 0,018 LHLH 37,5 135, ,95 0,018 HHHH 45,2 162, ,76 0,018 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta www. swegon.fi 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, vesiteho laskee n. 5 % PARASOL VAV 600:n ja n. 10 % PARASOL VAV 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaislämmitysteho on tuloilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon. 24 Oikeus rakennemuutoksiin pidätetään

25 Taulukko 9. Lämmitysteho, PARASOL VAV 1200 PF Suutinpaine Suuttimien asetus 1) Tuloilmavirta Äänitaso db(a) 2) Taulukko 8. Lämmitysteho, PARASOL VAV 1200 Suutinpaine Suuttimien asetus 1) Tuloilmavirta Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi ( l/s ) (m 3 /h) k pl k pv 50 Pa LLLL 13,0 46,8 < ,84 0,0273 LHLH 29,4 105, ,16 0,0273 HHHH 35,6 128, ,04 0, Pa LLLL 15,4 55, ,84 0,0273 LHLH 34,8 125, ,16 0,0273 HHHH 42,2 151, ,04 0, pa LLLL 17,5 63,0 < ,84 0,0273 LHLH 39,5 142, ,16 0,0273 HHHH 47,8 172, ,04 0,0273 Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi ( l/s ) (m 3 /h) k pl k pv 50 pa LLLL 40,6 146, ,74 0,027 LHLH 52,0 193, ,61 0,027 HHHH 59,6 214, ,42 0, pa LLLL 48,0 172, ,74 0,027 LHLH 63,7 229, ,61 0,027 HHHH 70,4 253, ,42 0, pa LLLL 54,5 196, ,74 0,027 LHLH 72,2 259, ,61 0,027 HHHH 79,9 287, ,42 0,027 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect-mitoitusohjelmaa, jonka saa osoitteesta www. swegon.fi 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, veden jäähdytysteho laskee n % PARASOL VAV 1200 PF:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta tuloilman jäähdytystehoon. Huom! Kokonaislämmitysteho on tuloilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon Oikeus rakennemuutoksiin pidätetään.. 25

26 Ääni Tyypilliset R w -arvot PARASOL VAV:llä varustettujen toimistojen välillä, joiden väliseinät päättyvät alakattoon (hyvä tiivistys). Edellyttää, että väliseinän R w -arvo on vähintään sama kuin taulukossa. Taulukko 10. Ylikuuluminen Rakenne Alakatto R w (db) Parasol VAV:llä R w (db) Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetit tai verkko. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetti tai verkko. Alakatto peitetään 50 mm:n mineraalivillalla*. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetti tai verkko. Toimistojen välissä tiivisteenä pystyyn asennettu 100 mm:n mineraalivillalevy*. Rei itetyt kipsilevyt T-profiilikannattimissa Yläsivulla äänieristys (25 mm). Tiiviit kipsialakatot, joiden yläsivulla eristys *Yhteenveto: Rockwool 70 kg/m, Gullfiber 50 kg/m. Omavaimennus Omavaimennus ΔL (db) mukaan lukien pääteheijastus. Taulukko 11. Omavaimennus L (db) PARASOL VAV 600 Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 12. Omavaimennus L (db) PARASOL VAV 600 PF Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 13. Omavaimennus L (db) PARASOL VAV 1200 Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 14. Omavaimennus L (db) PARASOL VAV 1200 PF Suuttimien Oktaavikaista (Hz) asetus k 2k 4k 8k LLLL MMMM HHHH Oikeus rakennemuutoksiin pidätetään

27 Mitat ja paino PARASOL VAV Taulukko 15. Mitat, PARASOL VAV 600 Pituus L (mm) 584; 592; 598; 617; 623; 642; 667 Leveys W (mm) 584; 592; 598; 617; 623; 642; 667 Taulukko 16. Paino, PARASOL VAV 600 PARASOL VAV Kuivapaino Vesitilavuus jäähdyttää lämmitys 592-A 16 1,1 X 592-B 16,5 1,1 0,2 592-A-PF 17,5 1,1 X 592-B-PF 18 1,1 0,2 Tämä on esimerkki PARASOL VAV:n yleisimmistä kooista. Muiden versioiden tiedot löytyvät ProSelect-ohjelmasta kotisivuiltamme Ilman anturimoduulia 0,1 kg. Kuva 25. PARASOL VAV 600, näkymä sivulta * = PARASOL VAV 600 PF Vesiliitäntä, PARASOL VAV 600 ARV15_015 Kuva 26. PARASOL VAV 600, vesiliitäntä ARV15_014a 600 B2 B1 A1 Värme retur/ Heating return Värme tillopp/ Heating supply Kyla tillopp/ Cooling supply Kuva 23. PARASOL VAV 600, päätynäkymä * = PARASOL VAV 600 PF ARV15_016 Kuva 27. Tarra, PARASOL VAV 600 A2 Kyla retur/ Cooling return Liitäntämitat Vesiliitäntä tehtaalla asennetuilla venttiileillä A1 Jäähdytysveden meno ø mm (Cu) A2 Jäähdytysveden paluu Ulkokierre DN15 DN (1/2 ) B1 Lämmitysveden meno ø mm (Cu) B2 Lämmitysveden paluu Ulkokierre DN15 DN (1/2 ) Vesiliitäntä ilman tehtaalla asennettuja venttiilejä A1 Jäähdytysveden meno ø mm (Cu) A2 Jäähdytysveden paluu ø mm (Cu) B1 Lämmitysveden meno ø mm (Cu) B2 Lämmitysveden paluu ø mm (Cu) Kuva 24. PARASOL VAV 600, näkymä ylhäältä ARV15_013 Huomaa: Yksimoduuliyksiköissä on tärkeää, että jäähdytysvesi liitetään oikeaan liitäntäputkeen. Virtaussuunta on tärkeä täyden tehon saamiseksi. Veden virtaussuunta on merkitty yksikön päätyyn suuntanuolilla Oikeus rakennemuutoksiin pidätetään.. 27

28 PARASOL VAV 1200 Taulukko 17. Mitat, PARASOL VAV 1200 Pituus L (mm) Leveys W (mm) 1184; 1192; 1198; 1242; 1248; 1292; ; 592; 598; 617; 623; 642; 667 Taulukko 18. Paino, PARASOL VAV 1200 PARASOL VAV Kuivapaino Vesitilavuus jäähdyttää lämmitys 1192-A 25,8 1,4 x 1192-B 29,8 1,4 0, A-PF 28,1 1,4 x 1192-B-PF 32,1 1,4 0, X1 30,2 1,4 X 1192-X2 30,5 1,4 X Tämä on esimerkki PARASOL VAV:n yleisimmistä kooista. Muiden versioiden tiedot löytyvät ProSelect-ohjelmasta kotisivuiltamme Ilman anturimoduulia 0,1 kg. Kuva 30. PARASOL VAV 1200, päätynäkymä * = PARASOL VAV 1200 PF ARV15_016b Kuva 28. PARASOL VAV 1200, näkymä ylhäältä * = PARASOL VAV 1200 PF ARV15_ Kuva 29. PARASOL VAV 1200, näkymä sivulta * = PARASOL VAV 1200 PF ARV15_ Oikeus rakennemuutoksiin pidätetään

29 Vesiliitäntä, PARASOL VAV 1200 Ilmaliitäntä PARASOL VAV 600/1200 ARV15_014b Kuva 31. PARASOL VAV 1200, vesiliitäntä Kuva 33. Liitäntä kulmayhteellä, päätynäkymä Asennettu liitäntäosa SYST CA xxx-90 B2 Värme retur/ Heating return 1200 B1 Värme tillopp/ Heating supply PARASOL VAV 600 H = 460 I = 125 PARASOL VAV 600 PF H = 495 I = 160 PARASOL VAV 1200 H = 460 I = 125 PARASOL VAV 1200 PF H = 495 I = 160 A1 A2 Kyla tillopp/ Cooling supply Kyla retur/ Cooling return Kuva 32. Tarra ADAPT Parasol 1200 Liitäntämitat Vesiliitäntä tehtaalla asennetuilla venttiileillä A1 Jäähdytysveden meno ø mm (Cu) A2 Jäähdytysveden paluu Ulkokierre DN15 DN (1/2 ) B1 Lämmitysveden meno ø mm (Cu) B2 Lämmitysveden paluu Ulkokierre DN15 DN (1/2 ) Vesiliitäntä ilman tehtaalla asennettuja venttiilejä A1 Jäähdytysveden meno ø mm (Cu) A2 Jäähdytysveden paluu ø mm (Cu) B1 Lämmitysveden meno ø mm (Cu) B2 Lämmitysveden paluu ø mm (Cu) Oikeus rakennemuutoksiin pidätetään.. 29

30 Lisävarusteet Tehdasasennetut lisävarusteet Alla olevat tehdasasennetut lisävarusteet voi tilata myös erillisinä. Venttiili toimilaitteineen, SYST VDN215 ja ACTUATOR b 24V NC jäähdytykseen ja lämmitykseen. Asennettu ja kytketty säätimeen. Katso erilliset tuotelehdet osoitteessa CO 2 -anturi Detect Qa Analoginen hiilidioksidianturi, joka asennetaan piiloon pohjalevyn päälle. Katso erillinen tuotelehti osoitteessa Muuntaja Power Adapt 20 VA Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kotelointiluokka IP33 Ohjaussarja Säädin, CONDUCTOR W4.1 VAV läsnäoloanturi huoneyksikkö RU 2 x paineanturi ARV15_011 Lisävarusteet Muuntaja, SYST TS-1 72 VA Kaksoiseristetty suojamuuntaja 230 V AC/24 V AC Katso erillinen tuotelehti osoitteessa Lämpötila-anturi, CONDUCTOR T-TG Ulkoinen lämpötila-anturi. Käytetään esim. huonelämpötilan mittaukseen muualta kuin anturimoduulista tai runkoputken lämpötilan mittaukseen change-over-järjestelmissä. LINK Wise Verkkokaapeli Modbus-tiedonsiirtoon WISE-järjestelmässä. Kaapeli EIA 485 standardin mukainen. Suojattu nelijohtiminen kaapeli AWG24, ulkohalkaisija Ø 9,6 mm, harmaa PVC. Kaapeli toimitetaan yksinomaan 500 m rullina. Korttikatkaisin, SYST SENSO Avainkortinpidin hotellihuoneisiin. 30 Oikeus rakennemuutoksiin pidätetään
