LAF 50 / 100 / 150. Ilmankuivaajat ammattikäyttöön. Rakenne. Sähkölämmitys, lisämerkinnät -E, -ES ja -E2S. Liitäntä.

Transkriptio

1 Ilmankuivaajat

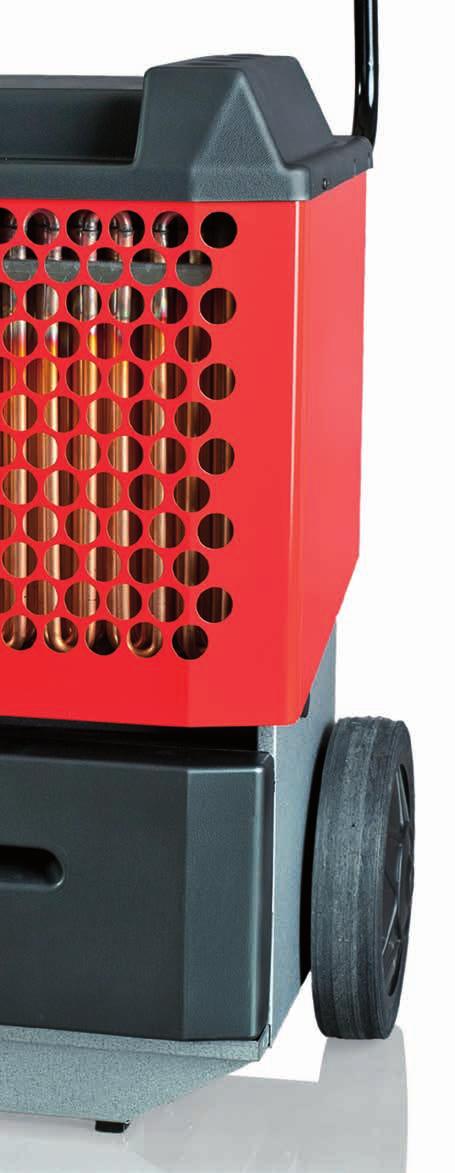

2 50 / 100 / 150 Ilmankuivaajat ammattikäyttöön VEAB:n ilmankuivaajat on suunniteltu ammattikäyttöön, jolloin niiden suorituskyvylle asetetaan suuria vaatimuksia. soveltuu sen vuoksi erittäin hyvin käytettäväksi uudisrakentamisessa tai vesivahinkojen yhteydessä, koska silloin on erityisen tärkeää, että rakennusmateriaalien, mattojen ja seinäverhoilun kosteus on riittävän alhainen. Kellareissa ja varastoissa säätelee oikean ilmankosteuden, jolloin vältytään ruostumis-, haju- ja homeongelmilta. -ilmankuivaajalla kuivaaminen sujuu erittäin taloudellisesti ja tehokkaasti. Energiankulutus on erittäin alhainen verrattuna siihen, että tila ensin lämmitetään ja sitten kosteus tuuletetaan sieltä pois. Jokaista ilmankuivaajan ilmasta ottamaa vesilitraa kohti saadaan talteen 700 Wh lämpöenergiaa. Energiaa säästävä rotaatiokompressori on noin 30 % taloudellisempi energiankulutukseltaan mäntäkompressoriin verrattuna Tehokas höyrystin, joka kuivattaa myös alhaisissa lämpötiloissa ja kosteuden ollessa alhainen Tarveohjattu huurteenpoisto Käyttölämpötila 3-30 C Toiminta-alue: ilmankosteus % RH Pysähtyy automaattisesti keräilyastian täyttyessä Suurten pyöriensä ansiosta helppo siirtää varten - kantokahva nostamista varten ( 250 mm) Vankka, kestävä rakenne suunniteltu työmaakäyttöä varten 50S/ES/E2 voidaan pinota 50 Rakenne Kotelo valmistetaan galvanoidusta, maalatusta pellistä. Sisäänrakennettu keräilyastia, jossa on tasovahti ja johon on mahdollista liittää viemäriletku ( 13 mm). Elektronisesti tarveohjattu huurteenpoisto kuumakaasulla takaa nopean ja tehokkaan huurteenpoiston. 50 mallit ovat pinottavia varastoitaessa enintään kaksi kappaletta päällekkäin. Kotelointiluokka IPX4 (huuhtelutiivis rakenne). Sähkölämmitys, lisämerkinnät -E, -ES ja -E2S Malleissa 50ES/100E/150E on sisäinen watin sähkölämmityselementti ja mallissa 50E2S on watin lämpöelementti. Kaikissa E-, ES- ja E2Smalleissa on kytkin, jolla voidaan valita kuivaus sähkölämmityksen kanssa tai sitä ilman. Kiinteästi asetettu huonetermostaatti säätää sähkölämmityksen 22 C:een Liitäntä Kaikissa malleissa on kaksi metriä pitkä 230 voltin liinätäntäkaapeli ja maadoitettu pistotulppa. Hyväksyntä Ilmankuivaajat ovat Intertek Semko:n testaamia ja hyväksymiä seuraavien tietojen mukaisesti: LVD-direktiivi: EN ja EN EMC-direktiivi: EN ja EN EMF-direktiivi: EN Sivu 2 Luku 19

3 Valikoiman yleiskuvaus Tyyppi 50S 50ES 50E2S E E Toiminta-alue, ilmankosteus % RH Toiminta-alue, lämpötila C Jännite V 230V~ 230V~ 230V~ 230V~ 230V~ 230V~ 230V~ Sulake A Tehonkulutus, maks. W Tehonkulutus, 20 C, 60% RH W * * * Lisälämpö W Kuivaaminen 20 C, 60% RH llitra / vrk 14,9 14,9 14, Kuivaaminen 30 C, 80% RH llitra / vrk 24,9 24,9 24, Tehonkulutus, 20 C, 60% RH kw / l 0,73 0,731 0,731 0,69 0,691 0,68 0,681 Kylmäaine R 410A R 410A R 410A R 410A R 410A R 410A R 410A Pyörintäkompressori kyllä kyllä kyllä kyllä kyllä kyllä kyllä Ilmamäärä m3/h Äänenpainetaso² db(a) Keräilyastian tilavuus l Kotelointiluokka IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 Paino kg Syvyys mm Leveys mm Korkeus mm ) Tehonkulutus ilman mahdollista lisälämmitystä. 2) Mitattu 3 metrin etäisyydeltä kuivaajan edestä. Näin ilmankuivaaja toimii Sisäänrakennettu puhallin kierrättää jatkuvasti huoneilmaa ilmankuivaajan läpi. Kun kostea ilma virtaa höyrystimen (jäähdytyspatterin) läpi, se jäähtyy pisteeseen, jossa kosteus muuttuu lauhdevedeksi. Vesi valuu keräilyastiaan ja kun astia on täynnä, sen tasovahti pysäyttää kuivaajaan. Kuiva ja kylmä ilma virtaa sen jälkeen lauhduttimen läpi, jossa se lämpenee, osittain kompressorilämmöstä, mutta myös lauhdeveden syntyessä saadusta energiasta. Kuiva ja lämmin ilma puhalletaan takaisin tiloihin imemään uutta kosteutta Tietyssä ilman lämpötilassa ja kosteudessa jäähdytysputki jäätyy. Huurteenpoistoautomatiikka käynnistyy silloin kerran tunnissa ja ohjaa kuumaa kaasua jäähdytysputkeen, mikä sulattaa huurteen (huurteenpoisto kuumakaasulla). Vesi valuu keräilyastiaan. 5 3 Kuivumisen nopeuttamiseksi -malleissa E, ES ja E2S on sisäänrakennettu sähkölämmitys, jonka avulla huoneilman lämpötilaa voidaan nostaa ja siten nopeuttaa kuivumista. 1. Höyrystin 2. Lauhdutin 3. Rotaatiokompressori 4. Puhallin 5. Keräilyastia Luku 19 Sivu 3

4 Ilmankuivaajan valinta Suorituskyky 50 Lämpötila C Suorituskyky 100 Lämpötila C 30 30% 40% 50% 60% 70% 80% Teho Litra/vrk Teho Litra/vrk Suorituskyky 150 Lämpötila C Ilmankuivaajaa valittaessa on tärkeäävertailla tehoja normaalissa käyttötilanteessa. Tavalliset kuivausolosuhteet ovat 20 C ja 0% RH. (Normaalikäytössä ei ole merkitystä, mikä laitteen teho ääriolosuhteissa on, 30 C ja 80% RH). Teho Litra/vrk Kuivausvinkkejä Sijoita ilmankuivaaja siten, että huoneessa on paras mahdollinen ilmankierto. Pidä ovet ja ikkunat suljettuina. Korkeampi huonelämpötila nopeuttaa kuivaamista. Ilmankosteuden ollessa alle 50% käsittelemätön rauta ei ruostu. Ilmankosteuden ollessa alle 65 % puupintoihin ei pääse juuri lainkaan syntymään hometta. Sivu 4 Luku 19

5 Lisävarusteet Tuote Kosteussäädin -HY Huoneen kosteuden ohjaamiseen on lisävarusteena saatavana kosteussäädin. Kosteussäädin kytketään pistokkeella ilmankuivaajaan, suoraan kuivaajan normaaliin kaapelikytkentään. Asennetut kaapelit kuuluvat mukaan. Kotelointiluokka IP21. (Ei sovellu rakennustyömaalle) Käyntiajan mittari -OHM Käyntiajan mittari mittaa kompressorin käyntiaikaa. Toimitetaan tehdasasennettuna tai irrallisena lisävarusteena. Pumpulla varustettu keräilyastia -P Pumpussa on tasovahti, joka käynnistää ja pysäyttää pumpun automaattisesti. Keräilyastiassa on liitäntä ilmankuivaajan pistokkeelle. Jännite 230V. Sisäpuolinen letkuliitäntä ( 13 mm). Maksimi pumppauskorkeus 3 metriä. Seinäkannatin -W Ilmankuivaajan kiinteää asennusta varten. Luku 19 Sivu 5

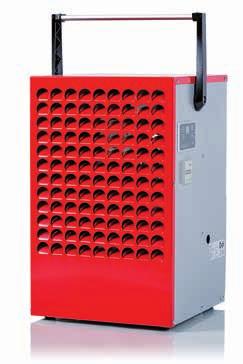

6 30 Kondenssikuivaaja kellareihin, vesivahinkojen kuivaamiseen jne Keveytensä (18,5 kg) ansiosta 30 sopii erinomaisesti sellaisiin käyttökohteisiin, joissa vatimuksena on kuivaajan helppo käsiteltävyys. soveltuu vesivahinkojen kuivaamiseen, sillä rakennusmateriaalien kosteus saadaan laskettua riittävän alhaiselle tasolle. Kellareissa ja varastohalleissa pitää kosteuden oikealla tasolla ja estää ruostumisen sekä haju- ja homeongelmat. Kuivaaminen -kuivaajalla on taloudellista ja tehokasta. Energiankulutus on minimaalista verrattuna lämmittämiseen ja sen jälkeiseen kosteuden poistamiseen tuulettamalla. Jokaista kuivattavaa vesilitraa kohti säästetään 700 Wh lämmitysenergiaa. Energiatehokas rotaatiokompressori, säästää n. 30 % energiaa verrattuna mäntäkompressoriin Käyttölämpötila 8-32 C Ilmankosteuden käyttöalue % RH Sisäinen kosteussäädin ja käyttöaikamittari Automaattinen poiskytkentä säiliön täyttyessä Voidaan liittää poistoletkuun Helppo käsitellä - kahva ja kevyt paino (18,5 kg) Kestävä rakenne soveltuen rakennustyömaille 30 voidaan pinota päällekkäin Rakenne Kotelo valmistetaan galvanoidusta pellistä, joka maalataan Sisäinen keruuastia ja nestetason ilmaisin sekä mahdollisuus liittää poistoletkuun ( 13 mm). 30 voidaan pinota päällekkäin kahteen kerrokseen varastohallien tilan säästämiseksi. Kotelointiluokka IPX4 (huuhtelutiivis rakenne). Liitäntä 30-mallissa on kaksi metriä pitkä 230 voltin liinätäntäkaapeli ja maadoitettu pistotulppa. Ohjauspaneeli Ohjauspaneelin sisältö: Säädin halutun ilmankosteuden asetukseen (kosteussäädin) Ajastin halutun käyttöajan rajoittamiseen. Puhallustehon säädin (pieni/suuri). Suhteellisen ilmankosteuden näyttö. (kosteussäädin) Merkkivalo, joka ilmoittaa vesisäiliön olevan täynnä. Käyttöaikamittari Kompressorin kokonaiskäyttöajan näyttö/laskenta. Ohjauspaneeli Hyväksyntä TÜV on testannut ja hyväksynyt ilmankuivaajat seuraavien direktiivien mukaisesti: LVD-direktiivi: EN ja EN EMC-direktiivi: EN , EN , EN ja EN EMF-direktiivi: EN Sivu 6 Luku 19

7 Lisävarusteet Keruuastia ja pumppu -P30 Nestetason valvontakytkin käynnistää ja pysäyttää pumpun automaattisesti. Keruuastiassa on väliottoliitäntä, johon kuivaajan pistotulppa voidaan liittää. Syöttöjännite 230V. Letkuliitäntä 1/2 sisäkierteellä. Pumpun maksimikorkeus 3,5 metriä. Seinäkannatin -W Ilmankuivaajan kiinteää asennusta varten. Tekniset tiedot Typ 30 Toiminta-alue, lämpötila % RH ja pumppuyksikkö -P30 Toiminta-alue, lämpötila C Jännite V V, 50Hz Sulake A 10 Tehonkulutus, maks W 660 Tehonkulutus, 20 C, 60% RH W 500 Kuivaaminen 20 C, 60% RH llitra / vrk 13 Kuivaaminen 30 C, 80% RH llitra / vrk 30 Kylmäaine Pyörintäkompressori R410A kyllä lmamäärä m3/h 200 / 280 Äänenpainetaso1 (hidas/nopea) db(a) 47 / 51 Keräilyastian tilavuus l 6,2 Kotelointiluokka IPX4 Paino kg 18,5 Syvyys mm 337 Leveys mm 327 Korkeus mm 528 1) Mitattu 3 metrin etäisyydeltä kuivaajan edestä. Ohjauspaneeli ja käyttöaikamittari Kapasiteetti 30 Lämpötila C Ilmankuivaajaa valittaessa on tärkeää vertailla tehoja normaalissa käyttötilanteessa. Tavalliset kuivausolosuhteet ovat 20 C ja 60% RH. (Normaalikäytössä ei ole merkitystä, mikä laitteen teho ääriolosuhteissa on, 30 C ja 80%). Kapasiteetti litraa/vrk Luku 19 Sivu 7

8 12 Pienikokoinen ja tehokas ilmankuivaaja pienempiin tiloihin 12 sänker luftfuktigheten och skapar därigenom ett hälsosamt och behagligt inomhusklimat. Avfuktaren är lämplig för användning i källare, lagerlokaler, förrådsutrymme, kök, arkiv, vardagsrum, sovrum m.m. Energiatehokas rotaatiokompressori, säästää n. 30 % energiaa verrattuna mäntäkompressoriin Digitaalinen ilmankosteuden säädin Hetkellisen kosteuden näyttö Hiljainen käyntiääni Sisäänrakennettu suodatin Automaattinen huurteenpoisto Liitäntä tyhjennysletkua varten 24 tunnin ajastin Kevytrakenteinen ja helpon käsittelyn mahdollistava kantokahva Kotelointiluokka IP21 Rakenne Sisäänrakennettu lauhdevesisäiliö tasokytkimellä ja tyhjennysletkun liitäntävarauksella (letkun sisähalkaisija 12 mm). Mallissa 12 on yksinkertainen ja helppokäyttöinen ohjauspaneeli. Kotelointiluokka IP21. Kotelointiluokka IP21 12 on valmistettu kotelointiluokan IP21 mukaisesti. Kotelointiluokka vaaditaan, kun kosteudenpoistajaa aiotaan käyttää kosteissa tiloissa kuten kylpyhuoneessa, pesuhuoneessa tai. Liitäntä 12-mallissa on kaksi metriä pitkä 230 voltin liinätäntäkaapeli ja maadoitettu pistotulppa. Ohjaustaulu Näyttä hetkellisen kosteuden Käynnistysajastin Käynnistävä/ pysäyttävä oviluukun vaihtotoiminto Halutun ilmankosteuden asetus Päällä/Pois Vaihtaa kosteudenpoisto, pyykin kuivauksen ja vain tuuletuksen välillä Hyväksyntä Kosteudenpoistaja on testattu ja hyväksytty (TÜV) seuraavien vaatimusten mukaisesti: LVD-direktiivi: EN ja EN EMC-direktiivi: EN , EN , EN ja EN EMF-direktiivi: EN Sivu 8 Luku 19

9 Tekniset tiedot Tyyppi 12 Toiminta-alue, ilmankosteus % RH Toiminta-alue, lämpötila C Tehonkulutus 20 asteessa / maks W 170 / 200 Virta vid 20 asteessa / maks A 0,8 / 1,0 Jännite V 230V~ Ilmamäärä m 3 /h 120 Kuivaaminen 30 C, 80 % RH litra/vrk 12,0 Kuivaaminen 27 C, 60 % RH litra/vrk 6,5 Kuivaaminen, 20 C 60 % RH litra/vrk 3,6 Kuivaaminen 8 C, 60 % RH litra/vrk 1,6 Kotelointiluokka Kylmäaine IP21 R134a Vesiastian tilavuus litra 4,0 Äänenpainetaso 1 db(a) 44 Paino kg 10,5 Leveys mm 355 Syvyys mm 180 Korkeus mm 525 1) Mitattu 3 metrin etäisyydeltä kuivaajan edestä. Näin ilmankuivaaja toimii 12 toimii samojen periaatteiden mukaisesti kuin lämpöpumppu tai jääkaappi. Kostea huoneilma jäähdytetään sen virratessa kylmähaihduttimen läpi. Jäähdytysprosessin yhteydessä ilman vesihöyry tiivistyy muodostaen vesipisaroita. Kondenssivesi kuten myös automaattisessa huurteenpoistossa muodostuva vesi kerätään laitteen sisäänrakennettuun keruuastiaan. Tämä prosessi, jossa vesi päästää lämpöä ilmaan, aiheuttaa yhdessä kompressorin lämmön kanssa kosteuden poistumisen takaisin huoneeseen purkautuvasta ilmasta. Tämän purkausilman lämpötila on 5-7 C korkeampi kuin sisääntulevan ilman lämpötila. Kosteudenpoistajan kuluttama sähköenergia ja veden tiivistymisessä vapautuva energia palautetaan näin lämpimän ilman muodossa. Luku 19 Sivu 9

10 VEAB Heat Tech AB Puh +46(0) Faksi +46(0) Sweden
