HATANPÄÄN ALUE / LABORATORIORAKENNUS (O) Rakennushistoriallinen selvitys. Arkkitehtitoimisto Seija Hirvikallio 2016

Transkriptio

1 HATANPÄÄN ALUE / LABORATORIORAKENNUS (O) Rakennushistoriallinen selvitys Arkkitehtitoimisto Seija Hirvikallio

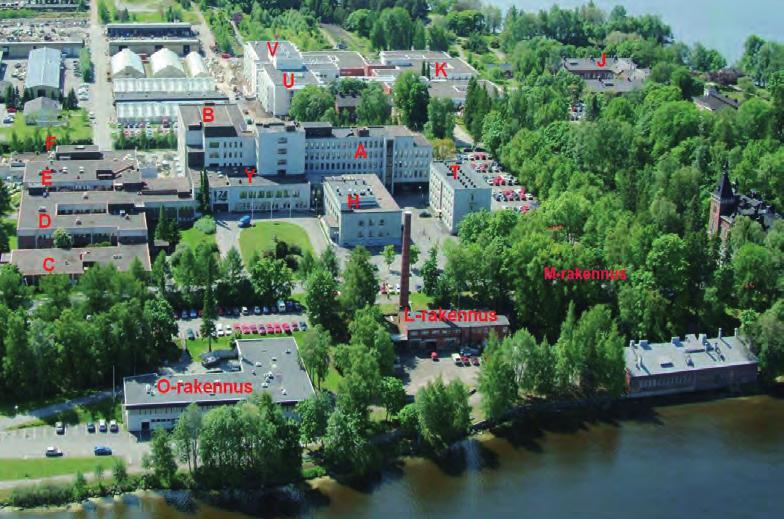

2 HATANPÄÄNPUISTO Kuninkaankuja Lampi A R K K I T E H T U U R I A ALUEKARTTA ALUEKARTTA 1400X1400 mm Pyhäjärvi P P O P P N P M L P P C P P T P H Y D P A G B E F Q P R X P U HATANPÄÄN OPASTEET J I LUONNOS 1:5 ALUEKARTTA Sijaintikartta. K V Ilmakuva. A R K K I T E H T I T O I M I S T O J E N L I I T O N A T L : n J Ä S E N S U U N N I T T E L U - J A K O N S U L T T I T O I M I S T O J E N L I I T O N S K O L i n J Ä S E N Hammareninkatu Tampere puh (03) fax (03) toimisto@ksoy.net L5 JLE Selvityksen tilaaja Selvityksen laatija Tampereen Tilakeskus Liikelaitos / hankearkkitehti Kirsti Hankela Arkkitehtitoimisto Seija Hirvikallio / arkkitehti Seija Hirvikallio

3 HATANPÄÄN ALUE / LABORATORIORAKENNUS / RINTAKLI- NIKKA / APUVÄLINEOSASTO / APTEEKKI, tunnus O Rakennushistoriallinen selvitys Sisältö Yleistiedot 4 Lähteet 10 LIITTEET NYKYTILANNEPIIRUSTUKSET 11 VALOKUVAT 17 AJALLISET KERROSTUMAT 27 ALKUPERÄINEN SUUNNITELMA 4 Julkisivut 4 Pohjapiirrokset 4 PERUSKORJAUKSET JA LAAJENNUKSET 8 Vuoden 1976 peruskorjaus 8 Vuoden 1996 peruskorjaus/mammografian tilat 8 Vuoden 2004 peruskorjaus 8 LABORATORIORAKENNUKSEN (RINTAKLINIKAN) NYKYTI- LANNE 10 Julkisivut 10 Sisätilat 10 Rintaklinikka 10 Apteekin tilat 10 LABORATORIORAKENNUKSEN RAKENNUSHISTORIALLISET ARVOT 10 3

4 Hatanpään alue / Laboratoriorakennus / Rintaklinikka, tunnus O Yleistiedot Kiinteistötunnus XXII (122) /500/1 Osoite Hatanpäänkatu 16, Tampere Rakennusvuosi 1967 Arkkitehti Jaakko Ilveskoski Alkuperäinen käyttötarkoitus: Tampereen kaupungin yhdistetyt laboratoriot Nykyinen käyttötarkoitus: Hatanpään sairaalan rintaklinikka, apuvälineyksikkö ja apteekki Tunnus O Sijainti alueella Rintsikka sijaitsee alueen pohjoisreunalla lähellä Pyhäjärven rantaa lämpökeskuksen vieressä. Tilastotiedot Bruttoala 2301 bem2 Kerrosala 1627 / 2301 krsm2 Huoneistoala 2090 hm2 Suojelutilanne: Rakennus ei ole suojeltu asemakaavalla. ALKUPERÄINEN SUUNNITELMA Arkkitehti Jaakko Ilveskoski laati Tampereen kaupungin yhdistettyjen laboratorioiden suunnitelmat vuonna Rakennus sijoitettiin Hatanpään sairaalan alueelle lähelle Pyhäjärven rantaa alueen pohjoisreunalle ja lähelle alueen päälähestymissuuntaa. Julkisivut Pohjakerroksen julkisivut järvelle päin tehtiin puhtaaksivaletusta betonista ja pääkerroksen osalta puhtaaksimuuratusta kalkkihiekkatiilestä. Ikkunat suunniteltiin nauhaikkunoiksi, jonka puuosat maalattiin tummaksi. Ovet olivat teräslasiovia Pohjapiirrokset Rakennuksen länsipäätyyn suunniteltiin poikittainen rakennusmassa, jonne sijoitettiin autohalli ja suuri varastotila. Sinne sijoitettiin myös lämmönjakohuone ja jäähdytyskonehuone. Kapeampaan itäsiipeen sijoitettiin miesten ja naisten sosiaalitilat, luentosali, kahvio, varastotiloja, puisto-osaston varasto ja pieni väestönsuoja. Pääkerroksen suureen poikittaiseen rakennusmassaan tulivat lihantarkastushalli, jäähdytyshuone, laboratorioeläinlääkärin työtila, pesula, fys-kemiallinen laboratorio, bakteorologian laboratorio tukitiloineen ja varastotiloja. Pitkään rakennuksen osaan sijoittuivat lääkäreiden, laboratoriojohtajien ja kirjastohenkilökunnan työhuoneet, kokoushuoneita, iso toimistotila, analyyttinen laboratorio, vaakahuone, kuiva laboratorio, jätevesitutkimuksen märkälaboratorio, jätevesinäytteiden lajittelu. 4

5 Pohjakerroksen pohjapiirros vuodelta

6 1. kerroksen pohjapiirros vuodelta

7 7 Julkisivut vuodelta 1967.

8 PERUSKORJAUKSET JA LAAJENNUKSET Vuoden 1976 peruskorjaus (arkkitehti Pentti Kauppila) Muutoksen pohjakerroksen poikittaisessa osassa: rakennettiin puutyöhuone, neuvotteluhuone ja sosiaalitilat vanhaan autohalliin, joka jaettiin uudella väliseinällä kahteen osaan. Toiseen osaan tuli iso toimistotila ja kolme pienempää toimistohuonetta. Päätyyn tuli uusi ikkuna ja uusi sisäänkäynti Vuoden 1996 peruskorjaus / mammografian tilat Mammografian tilat rakennettiin pohjakerrokseen. Iso luentosali ulo-oven vasemmalla puolella muutettiin toimisto- ja kuvien tarkastus-tilaksi. Eteiseen tehtiin odtustila ja vanhaan isoon toimistotilaan kuvaustilat, tutkimusja haastetteluhuoneet, kuvien tarkastus ja taukotila. Vuoden 2004 peruskorjaus (Arkkitehtitoimisto Tilatakomo Oy) Pääkerros Länsipäätyyn tehtiin uutena laajennuksena apuvälineyksikön huoltotilat, joita olivat toimisto, huoltohalli, hitsaushuone, puutyöhuone, maalaushuone ja varasto. Vanhat laboratoriotilat purettiin ja niiden tilalle tuli länsipäätyyn suuret varastot (2 kpl), pesutila, iso avotoimisto ja yleisön palvelutila, uudet wc-tilat ja uudet työhuoneet. Rakennusmassan keskiosaan sijoitettiin sairaala-apteekin työ- ja varastotilat. Myös itäpäätyyn tehtiin uusi laajennus, jonne tuli sairaala-apteekin varasto- ja holvitilat sekä palavien nesteiden varasto sekä kerrosten välinen uusi porrashuone. Uusien laajennusten julkisivujen materiaaleina käytettiin julkisivulaattaa, laudoitusta ja teräskasettipintoja. Keskimassan kohdalla ikkunoita muurattiin umpeen 4 kpl ja ikkuna-aukkoja suurennettiin. Pohjakerros Länsipäädyn pohjakerrokseen rakennettiin kuvantamisyksikkö (mammografiatilat): kaikki tilat peruskorjattiin. Pohjakerroksen mammografian tilat: toimisto, työhuone, filmivarasto, osteoporoosi, varastotiloja, mammografia (2 kpl), haastattelutila, ultraäänitutkimus, varasto-, wc- ja varastotiloja. Itäpäätyyn suunniteltiin uuteen laajennukseen sairaala-apteekin tilat, joita olivat varastotilat, tavaran vastaanottotilat ja hissi. Tauko- ja sosiaalitilat, neuvotteluhuone, uudet varastot tulivat vanhoihin laboratoriotiloihin. ja Vanha väestönsuoja säilyi entisellä paikallaan. 8 Pohjapiirros vuodelta 1976.

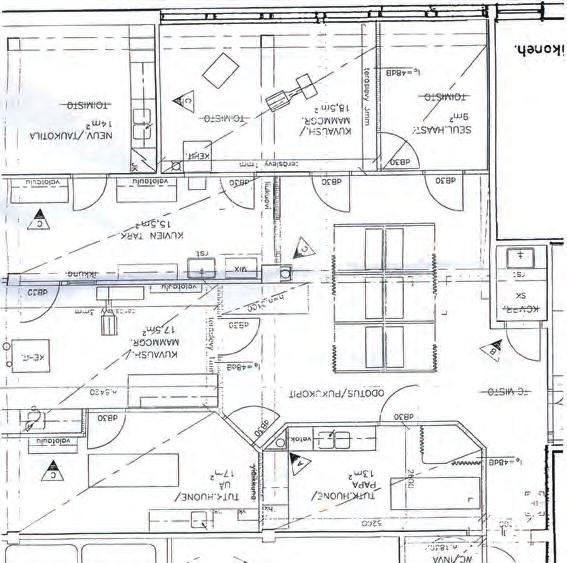

9 Vuonna 1996 laboratoriorakennuksen pohjakerrokseen rakennettiin mammografian tilat. 9

10 LABORATORIORAKENNUKSEN (RINTAKLINIKAN) NYKYTIlanne Julkisivut Rakennuksen laajennukset on tehty sopeutuviksi vanhan rakennuksen julkisivuihin. Pintamateriaali on vaaleanharmaa tiili. Vanhoissa julkisivuissa on räystään alla ulosvedetty tumman ruskea puuverhoiltu leveä räystäsuloke, mikä oli tyypillistä 1960-luvun arkkitehtuurille. Laajennuksissa ulosvetoa ei ole tehty. Sen sijaan ulko-ovet on merkitty räystääseen asti ulottuvalla puuverhoilulla. Apuvälineyksikön laajennuksen ikkunoiden puurakenteiset väliosat on maalattu vaaleansinisiksi metallikasettiverhoilun tapaan. Apteekin laajennuksen ikkunapuitteet ovat keskiharmaat. Uudet teräslasiovet on maalattu keskiharmaiksi. Rakennus on tasakattoinen. Suuri jätekatos on vaakarimoitettu ja maalattu harmaaksi. Sisätilat Kaikki sisätilojen pinnat on uusittu ja pintakäsitelty vuoden 2004 peruskorjauksen yhteydessä. Apuvälineyksikön laitehuoltotiloissa on maalatut betonilattiat ja toimistotiloissa muovimatot. Huoltotilojen seinät ovat peittomaalattuja, puhtaaksi muurattuja tiilipintoja. Toimistotilojen seinät ovat rapattuja ja tasoitettuja. Huoltotiloissa on alaslaskettu teräsverkkokatto tai maalattu betonikatto ja toimistotiloissa alaslasketut levyrakenteiset listakannatetut katot. Kaikki tekniset järjestelmät on tehty pinta-asennuksena. Toimistotilojen valaisimet ovat upotettuja loisteputkivalaisimia, taustatiloissa on riippuvat loisteputkivalaisimet tai teräsverkkokaton yläpuolelle asennetut valaisimet. Rintaklinikka Rintaklinikan lattioissa on muovimatot, seinät ovat tasoitettuja ja maalattuja seiniä ja katot ovat alaslaskettuja kipsilevy/tai akustiikkalevypinnoitettuja kattoja. Toimisto- ja toimenpidehuoneiden seinissä on tapettipintoja (huoneen yksi seinä). Kaikki kiintokalusteet on uusittu. Valaisimet ovat yleisö ja tutkimustiloissa upotettuja loisteputkivalaisimia ja taustiloissa pintaan asennettuja loisteputkivalaisimia. Apteekin tilat Apteekin tiloihin ei ollut pääsyä ja tiloja ei ollut mahdollista kuvata. Todennäköisesti niiden sisustukset vastaavat rintaklinikan ja apuvälineyksikön pintamateriaali- ja värivalintoja. LABORATORIORAKENNUKSEN RAKENNUSHISTORIALLISET arvot Rakennuksen vanhimman osan julkisivujen arkkitehtuuri edustaa 1960-luvun lopun toimistorakennusarkkitehtuuria. Uudet laajennukset on sopeutettu hyvin vanhaan arkkitehtuuriin kuitenkin siten, että ajalliset kerrostumat on erotettavissa julkisivujen yksityiskohdista. Sisätilojen tilalliset ratkaisut ja materiaalivalinnat noudattavat moderneja terveydenhuollon vaatimuksia, joihin on tuotu persoonallisena lisänä tapettipintoja tutkimusja hoitohuoneisiin. Rakennuksen suojelulle ei ole erityisiä perusteluja. 10

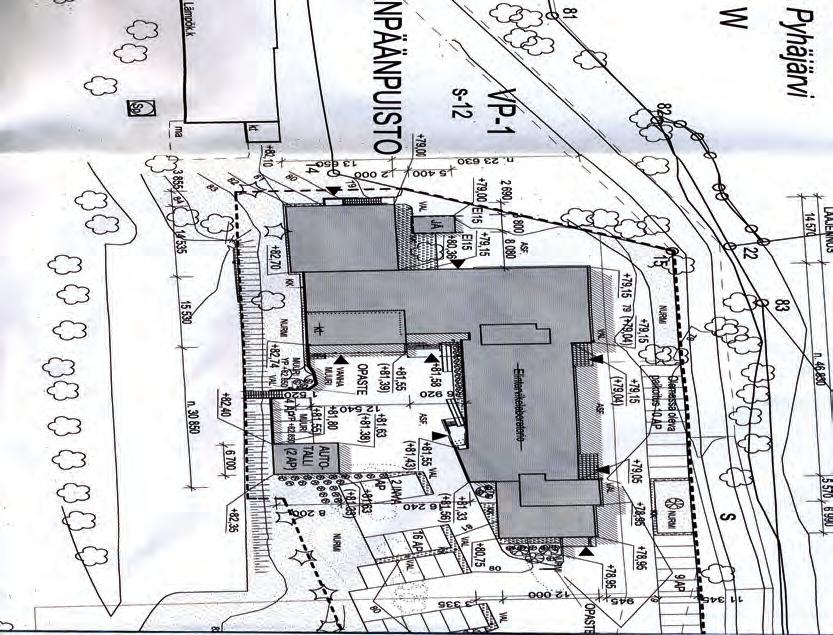

11 Lähteet Arkistopiirustukset Tampereen Tilakeskus Liikelaitos Tampereen rakennusvalvonnan arkisto ASEMAPIIRROS Valokuvat Nykytilannevalokuvat Seija Hirvikallio Haastattelut Jari Ojanen, Hatanpään huolto 11

12 NYKYTILANNPIIRUSTUKSET Rintaklinikan / Apuvälineyksikön ja apteekin pohjakerroksen pohjapiirros vuodelta

13 Rintaklinikan / Apuvälineyksikön ja apteekin pääkerroksen pohjapiirros vuodelta

14 Rintaklinikan / Apuvälineyksikön ja apteekin leikkaukset vuodelta

15 Julkisivut etelään ja länteen. 15

16 Julkisivut pohjoiseen ja itään. 16

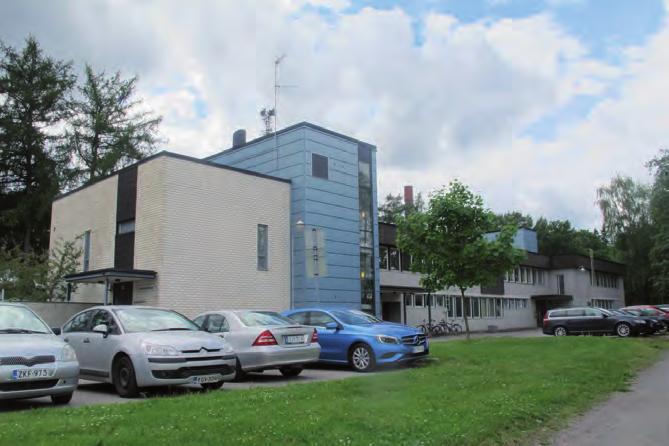

17 VALOKUVAT Apteekin itäpääty rakennettiin vuonna Julkisivu pohjoiseen. 3. Julkisivu kaakkoon. 4. Julkisivu länteen.

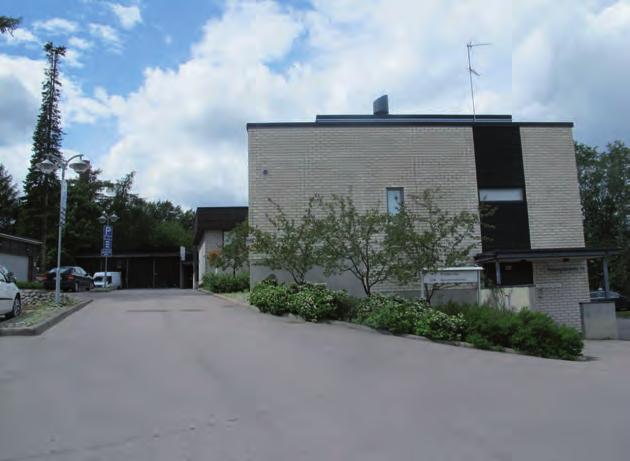

18 Julkisivu pohjoiseen. 2. Julkisivu itään. 3. Alkuperäinen länsipääty. 4. Vuoden 2004 laajennuksen länsipääty. 18

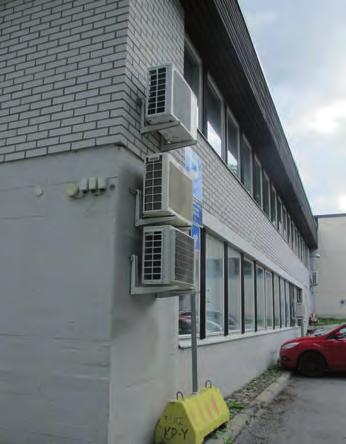

19 Alkuperäiset nauhaikkunat vuodelta Autokatos vuodelta Jätekatos vuodelta Vanhan osan päätyyn on asennettu ilmalämpöpumppujen ulkoyksiköt (3 kpl).

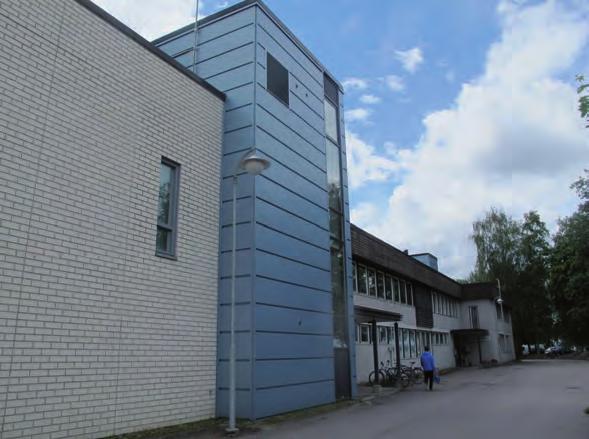

20 Vuoden 2004 laajennuksen ulkoporras länsipäädyssä. 2. Vuonna 2004 rakennettu porrastorni on pinnoitettu teräspeltikaseteilla. 3. Uusi teräslasiovi vuodelta Rintaklinikan pääsisäänkäynti. 5. Pääsisäänkäynnin viereen asennetut ilmalämpöpumppujen ulkoyksiköt. 20

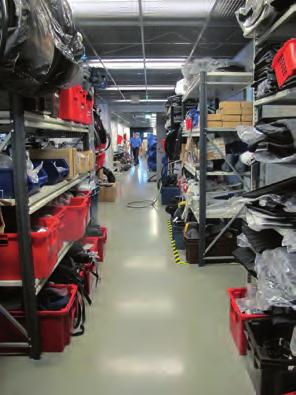

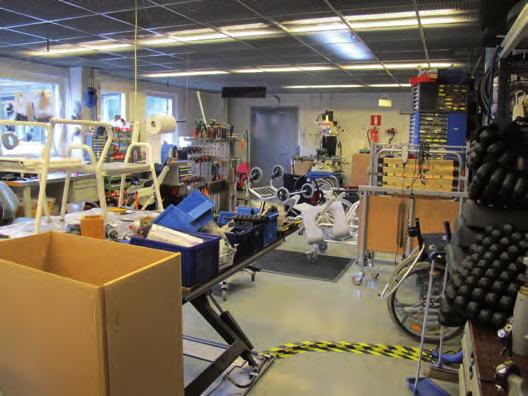

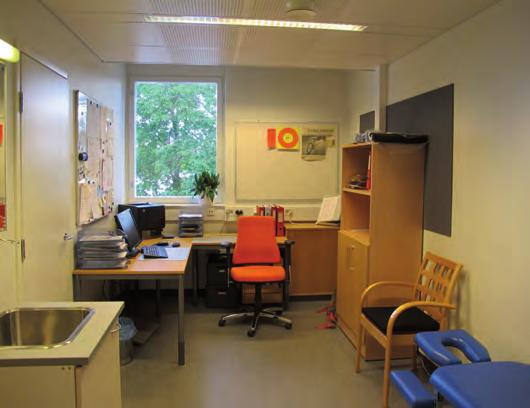

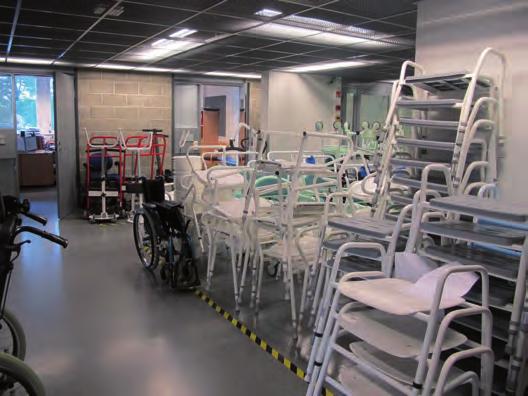

21 APUVÄLINEYKSIKKÖ Apuvälineyksikön varasto. 3. Apuvälineyksikön verstas. 4. Apuvälineyksikön toimistohuone. 5. Sisäänkäynti. 6. Varasto. 21

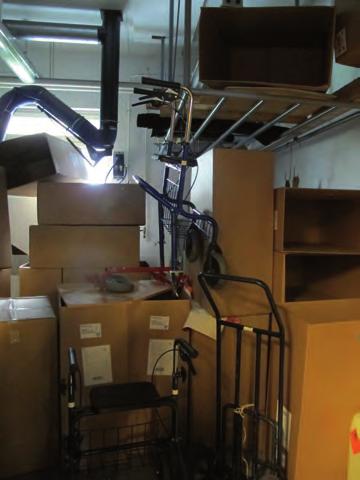

22 1 2 3 Apuvälineyksikön tausta- ja huoltotiloja. 22

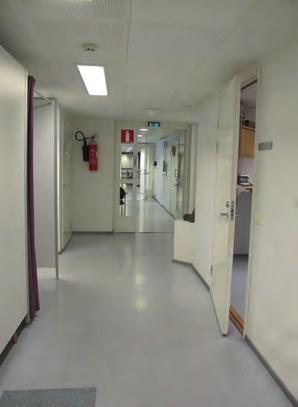

23 APTEEKKI RINTAKLINIKKA Apteekin käytävä. Apteekin tiloja ei olut mahdollista kuvata Rintaklinikan kuvaushuoneissa on käytetty tapetointia tehosteena. 4. Rintaklinikan käytävä. 5. Rintaklinikan taustatila / laboratorio. 23

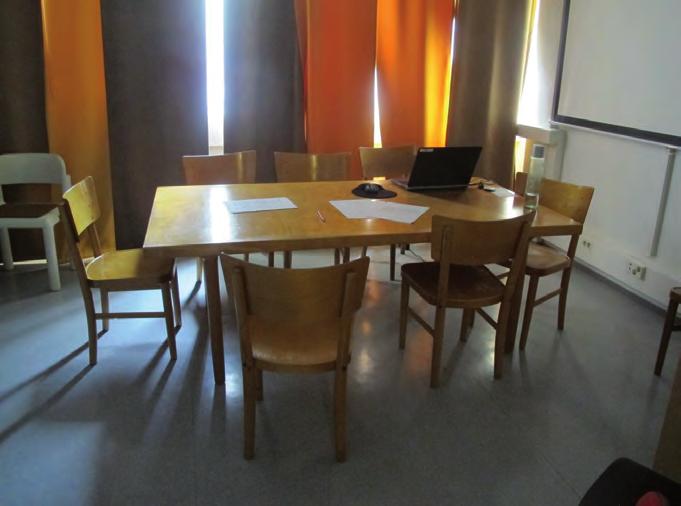

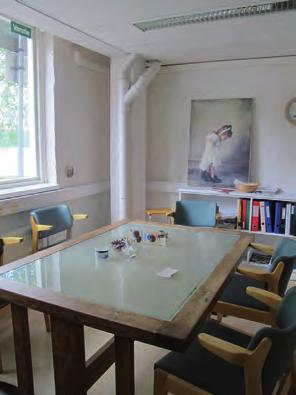

24 Rintaklinikan odotustila. 2. Taustatilan pöytäryhmä. 3. Rintaklinikan toimistohuoneen tapiseerattu seinä. 4. Rintaklinikan neuvotteluhuone. 24

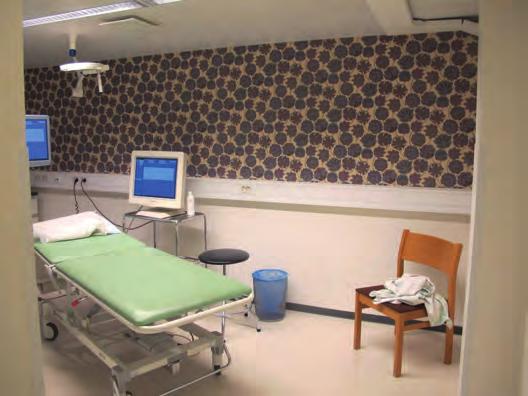

25 Rintaklinikan tutkimushuoneessa on tapetoitu takaseinä. 3. Toimistohuone. 4. Odotustilan taustahuone. 25

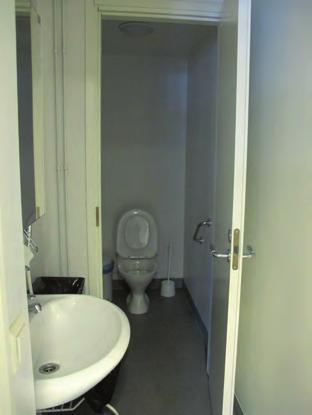

26 Laboratoriohuone. 2. Varastohuone. 3. Porras rintaklinikalta apteekin tiloihin. 4. Yleisöwc-tila. 5. Laboratoriotila. 26

27 RINTAKLINIKAN AJALLISET KERROSTUMAT 27

28 RINTAKLINIKAN, APUVÄLINEYKSIKÖN JA APTEEKIN AJALLISET KERROSTUMAT. ALKUPERÄINEN RAKENNE VUODEN 1975 RAKENNE, PINTAMATERIAALEJA UUSITTU VUODEN 1996 RAKENNE, PINTARAKENTEET UUSITTU VUONNA 2004 VUODEN 2004 RAKENNE TAI PINTAMATERIAALI Pohjakerros. 28

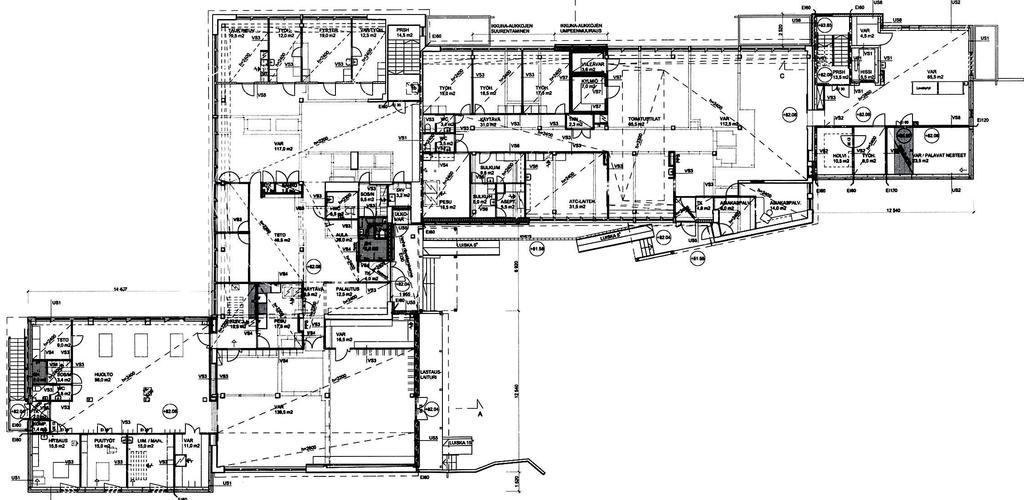

29 ALKUPERÄINEN RAKENNE VUODEN2004 RAKENNE TAI PINTAMATERIAALI 1. kerros. 29
