1 Palvelua vuosien kokemuksella. 8/2017 1

2 Edellisestä Maxposta on kulunut jälleen kaksi vuotta ja yleinen ilmapiiri maanrakennus-, kiviaines- ja purkuteollisuuden puolella on muuttunut paljon positiivisemmaksi näiden kahden vuoden aikana. Messut, jos mitkä ovat oiva paikka esitellä entisestään laajentunutta tuotevalikoimaamme. Edustamiltamme tuotemerkeiltä on tullut tälle vuodelle paljon tuoteuutuuksia: Rammer-materiaalinkäsittelylaitteet, pulveroijat, leikkurit ja monitoimikourat Rammer 9033, kg:n painoinen hydraulivasara VTN HP04 -betonileikkurit Huollon ammattitaito ja koneiden elinkaarikustannusten tiedostaminen ovat edelleen ne asiat, jotka uskomme olevan tärkeässä roolissa ostopäätöstä tehdessä. Kaikki tuotekuvastossa esittelemämme tuotteet edustavat alansa ehdotonta huippua niin luotettavuuden kuin teknisten ratkaisuidenkin osalta. Laajasta valikoimastamme pystymme löytämään teille sopivimmat lisälaitteet, ja jatkossa ensiluokkainen huolto ja tuotetukemme takaa niille mahdollisimman korkean tuottoasteen. TOMI VEIJALAINEN toimitusjohtaja HISTORIA Marakon Oy on rikotukseen, louhintaan, purkuun ja materiaalinkäsittelyyn tarkoitettujen laitteiden myyntiin ja huoltoon erikoistunut yritys. Olemme taloudellisesti vakaa, vuonna 1981 perustettu perheyritys. Työskentelemme Marakonissa sitoumuksella ollaksemme alan ehdoton asiantuntija. 2

3 Tuotteemme ja palvelumme Sandvik on kansainvälinen monialayritys, joka muun muassa valmistaa koneita ja laitteita louhintaan, murskaukseen, rikotukseen, louheen siirtoon sekä materiaalin käsittelyyn. Marakon myy ja huoltaa yksinoikeudella Suomessa Rammertuotemerkillä myytävät hydraulivasarat, rikotuspuomit, leikkurimurskaimet sekä pulveroijat. Italialainen vuonna 1973 perustettu perheyritys VTN on erikoistunut korkealaatuisiin purku- ja materiaalinkäsittelylaitteisiin. Hardox-kulutusteräksestä valmistetut murskaimet, pulveroijat, leikkurit ja erilaiset kourat kestävät kovaa käyttöä vuodesta toiseen. Marakon on edustanut VTN:ää Suomessa yksinoikeudella vuodesta HUOLTO JA VARAOSAT Marakonin huolto- ja varaosapalvelu on laatunsa ansiosta jo käsite. Toimitamme varaosat nopeasti ja täsmällisesti kaikkialle Suomessa. Kauttamme löydät alkuperäisvaraosat myös vanhempiin Rammer-merkkisiin hydraulivasaroihin. Maanrakennusalalla urakoiden valmistuminen riippuu usein koneiden ja laitteiden kestävyydestä sekä huollon saatavuudesta. Siksi annammekin tarvittaessa edustamillemme Rammer-merkkisille tuotteille 24 tunnin huoltotakuun nopeimmillaan saat laitteesi huollettuna takaisin jo seuraavana päivänä. Marakonin valtuuttamat sopimushuoltopisteet palvelevat sinua Lahden lisäksi viidellä paikkakunnalla; Kuopiossa, Oulussa, Seinäjoella, Tampereella ja Liedossa. Joustavuutta kalustoosi vuokraamalla Marakonilta voit myös vuokrata työlaitteen kokeillaksesi sen soveltuvuutta peruskoneesi kokoluokkaan sekä saada tuntumaa riskittömästi uusiin työkohteisiin. Halutessasi voit lunastaa vuokraamasi laitteen itsellesi. Vuokrattavat hydraulivasarat sekä VTN:n purku- ja materiaalinkäsittelylaitteet ovat painoluokaltaan 100 kilosta neljään tonniin 3

4 VASARAT 6 Kompaktisarja 7 S-sarja 10 M-sarja 14 L-sarja PUOMIT 16 Puomit LISÄTARVIKKEET 28 Alkuperäiset Rammer-varaosat 29 Valitse vasaraasi oikea terä 30 Terät 34 Terän rasvaus 35 Lisätarvikkeet MATERIAALINKÄSITTELYLAITTEET 20 Pulveroijat pyörityksellä 21 Pulveroijat 21 Betonileikkurit 22 Teräsleikkurit 23 Lajittelukourat 23 Monitoimileikkurit ARTIKKELIT 12 Delete Oy ja Rammer 5011: Anturat murskaksi 18 SK-Maansiirto Oy: Peruskunnostetulla Rammerilla kiveä muruiksi 24 Umacon Oy ja Takuuhuollettu Rammer G130: Iskee kuin uusi 4

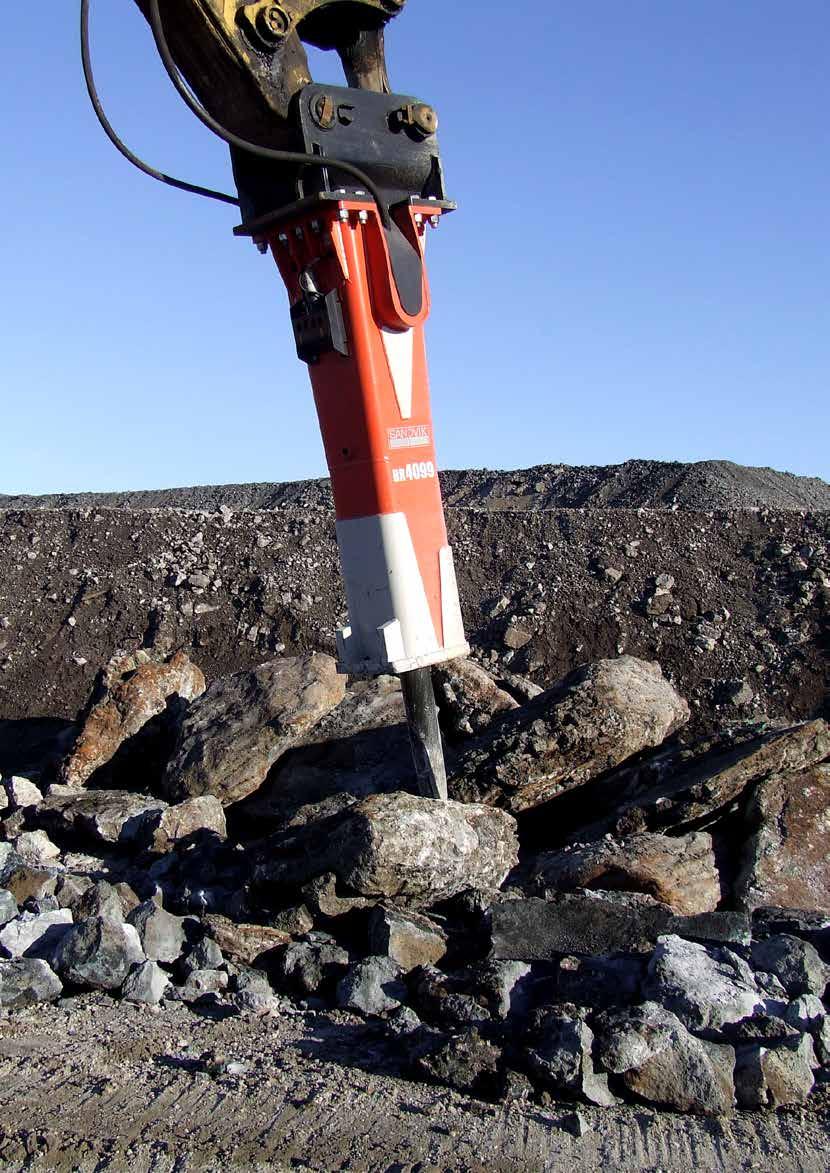

5 rammer Sandvik on kansainvälinen monialayritys, joka muun muassa valmistaa koneita ja laitteita louhintaan, murskaukseen, rikotukseen, louheen siirtoon sekä materiaalin käsittelyyn. Marakon myy ja huoltaa Suomessa Rammer-tuotemerkkiset hydraulivasarat, rikotuspuomit, leikkurimurskaimet sekä pulveroijat. 5

6 KOMPAKTI-SARJA ,8-5,5 t OMINAISUUDET EDUT tappi- tai pikakiinnitteinen katkeamaton terä laaja öljyvirta-alue komposiittiholkki, ei rasvauksen tarvetta kalvoakku helppo käyttää ja huoltaa helppo asentaa laaja peruskonesuositus matalat käyttökustannukset luotettava CBE sidepultiton suojatut letkuviennit Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t 0,8-1,8 1,2-2,6 1,6-3,6 2,5-5,5 Keskimääräinen äänitaso (2000/14/EC), db

7 S-SARJA 0,8-5,2 t OMINAISUUDET EDUT valurunko yksinkertainen teräasennus korkea iskutaajuus laaja öljyvirta-alue helppo asentaa laaja peruskonesuositus matalat käyttökustannukset luotettava kalvoakku suojatut letkuviennit äänieristetty sidepultiton CBE Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t 0,8-1,8 1,2-2,5 1,6-3,6 1,8-5,2 Keskimääräinen äänitaso (2000/14/EC), db

8 S-SARJA ,2-15,0 t OMINAISUUDET EDUT valurunko yksinkertainen teräasennus korkea iskutaajuus laaja öljyvirta-alue helppo asentaa laaja peruskonesuositus matalat käyttökustannukset luotettava kalvoakku suojatut letkuviennit äänieristetty sidepultiton CBE Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t 3,2-8,0 4,3-9,5 5,8-13, Keskimääräinen äänitaso (2000/14/EC), db

9 9

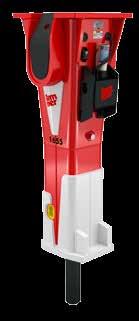

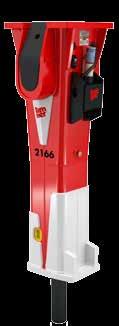

10 M-SARJA t OMINAISUUDET EDUT kapea ja kevyt rakenne kalvoakku äänieristetty VIDAT-sidepultit FBE tyhjäniskunesto, päällä/pois turvaventtiili (lisävaruste) Ramlube I (lisävaruste) Ramlube II (lisävaruste) automaattirasvari soveltuu hyvin ahtaisiin paikkoihin matalat käyttökustannukset helppo asentaa luotettava Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

11 M-SARJA t OMINAISUUDET EDUT kapea ja kevyt rakenne kalvoakku äänieristetty VIDAT-sidepultit soveltuu hyvin ahtaisiin paikkoihin matalat käyttökustannukset helppo asentaa luotettava FBE tyhjäniskunesto, päällä/pois turvaventtiili (lisävaruste) Ramlube I (lisävaruste) Ramlube II (lisävaruste) automaattirasvari Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

12 Anturat murskaksi Delete Oy ja Rammer 5011 Teksti Olli Päiviö Deleten tuore hankinta on L-sarjan Rammer iskuvasara. Sen ensimmäinen komennus alkuvuodesta oli Keravalla. SRV rakentaa keskustaan kerrostaloja ja niitä varten oli purettava vanha kauppakeskus. Parisenkymmentä tuntia iskeneellä vasaralla rikottiin massiivisia, maksimissaan 20 tonnia painavia anturoita rikki pohjarakenteista. Delete oli aloittanut sisäpurut jo viime syksynä ja koneellinen purku alkoi joulukuussa. Kaivukoneen puikoissa hääri vuodesta 1993 purkutöistä leivän päälle metwurstirahoja hankkinut Kari Väänänen. Deletellä mies on ollut sen perustamisesta lähtien. Koko työurani aikana olen käyttänyt vain ja ainoastaan Rammer-merkkisiä vasaroita. Tarkkaa lukumäärää en tiedä, mutta joka tapauksessa kymmeniä eri Rammereita on nähty ja koettu. Erittäin kestävä laite, johon on aina voinut luottaa. Tämä uusi 5011 on pykälää suurempi kuin edellinen malli. Voimaa tuntuu olevan reilusti, tämä iskee tehokkaasti, tiivistää Väänänen. Delete hankki alkuvuonna uuden Rammer iskuvasaran, joka on ollut sen jälkeen kovassa työn touhussa. Marakonin huolto-organisaatiota arvostetaan purkuyhtiössä ja merkkiä tunnustetaan jo yli kymmenellä vasaralla. Yleisimmin purkutöissä käytetään terävää terää, jonka tunkeutuvuus raudoitettuun betoniin on hyvä. Myös taltta- ja tylppäteriä käytetään paljon. 12

13 Kari Väänänen on vuonna 1993 alkaneen kuljettajan uransa aikana käyttänyt vain ja ainoastaan Rammer-merkkisiä vasaroita. Eli syy leveään hymyyn on selvä. Työrupeamat iskuvasaralla olivat Keravan purkutyömaalla lyhyitä, sillä peruskoneeseen vaihdetaan tarpeen mukaan pulveroija tai muita purkulaitteita. Anturat rikotaan pulveroijalle sopiviksi suupaloiksi. Työlaitteen vaihtoa helpottaa Likufixpikakiinnike, jolloin hydrauliikkakin kytkeytyy automaattisesti ja nopeasti. Rammer 5011 on järeän L-malliston toiseksi suurin vasara, jonka työpaino on kiloa. Peruskonesuositus on tonnia. DELETE LUOTTAA RAMMERIIN Käytännössä meillä on iskuvasara käytössä jokaisella työmaalla, aloittaa konepäällikkö Jari Sulin Delete Oy:stä. Miehen mukaan kokonaisvasaramäärä tällä Suomen johtavalla purkuyrityksellä on 15 ja niistä 11 on Rammer/Sandvik -merkkisiä eri kokoluokissa. Kysymykseen, millainen on hyvä iskuvasara, Sulinilla on aika lyhyt ja ytimekäs vastaus. Rammer. Marakonin huolto- ja korjausorganisaatio on todella hyvä. Sitä täällä Deletellä arvostamme. Sieltä saa nopeasti avun, jos tulee vikaantumisia tai muita ongelmia. Siinä onkin pääsyy, miksi suosimme juuri Rammeria. Täytyy erikseen mainita Teuvo Soppela, joka on meille korvaamaton apu. Hän osaa neuvoa usein jo puhelimitse vian paikannusohjeet ja antaa myös ensiavun heti, jatkaa Sulin. Marakonin huolto- organisaatio tekeekin kaikki huollot ja korjaukset Deleten vasaroihin. Sulin kertoo, että kunnostuksia tehdään kuitenkin todella vähän vasaroiden korkeisiin käyttöasteisiin nähden. Tyypillisin iskuvasaran käyttökohde on talon perustusten purku. Kuten jo sanoin, käytännössä jokaisella työmaalla käytetään iskuvasaraa jossain vaiheessa. Eivätkä purkutyömaat ole suinkaan ainoa iskuvasaran käyttöalue. Esimerkiksi Kevitsan kaivoksessa teemme iskuvasaralla rusnausta joka päivä. Rammer myös kestää. Muistaakseni meillä on edelleen käytössä Rammerin sarjatuotantovasara valmistusnumerolla neljä. Sen hankki aikoinaan Toivonen Yhtiöt, joka on sittemmin liitetty Deleteen. Tähän vasaravanhukseen on tietysti tehty peruskunnostus jo monta kertaa, mutta töissä se on edelleen, muistelee Sulin. Rammerit kestävätkin näemmä ainakin isältä pojalle. Rammer 5011 valikoitu kokoluokaksi, sillä tarve oli saada vasara tonnin peruskoneisiin. Ennen kauppaa tutkittiin vasaran lyöntiarvot paperilla. Valmistajan lupaamat tehot ovat löytyneet käytännön työssä työmaillakin. Valmistaja on pitänyt, minkä on luvannut, päättää Sulin vasaran kanssa samaan aikaan Deletelle toimitettiin myös uusi Rammer vasara. 13

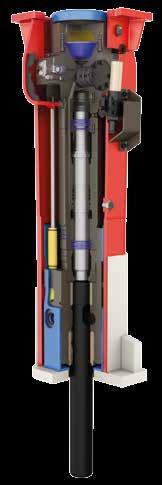

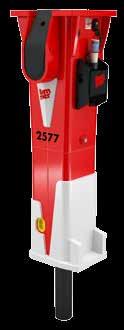

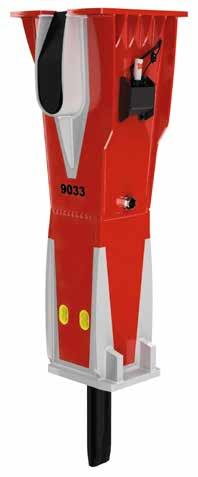

14 L-SARJA t OMINAISUUDET EDUT kalvoakku äänieristetty VIDAT-sidepultit helppo asentaa matalat käyttökustannukset luotettava FBE Ramlube I (lisävaruste) Ramlube II (lisävaruste) tyhjäniskunesto, päällä/pois iskupituuden säätö, pitkä/lyhyt Ramdata II Työpaino, kg Iskuluku, pitkä isku, ppm Iskuluku, lyhyt isku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

15 L-SARJA t Työpaino, kg Iskuluku, pitkä isku, ppm Iskuluku, lyhyt isku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

16 PUOMIT TEKNISET TIEDOT Maksimiulottuvuus, m Z B 777 C D C MOBIILI D S S G KARAMURSKA LEUKA SÄLEIKKÖ M XM M L L Maksimiulottuvuus, m XL KOMPAKTI-SARJA Z250 B300 Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 3,9 4,2 Ulottuvuus, vaakataso, m 2,7 2,9 Ulottuvuus, pystysuora, m 0,9 1,8 Kääntö, º S-SARJA C285N C320N C350 C400 C450 Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 4,7 4,9 5,4 5,8 6,3 Ulottuvuus, vaakataso, m 3,2 3,5 3,9 4,3 4,6 Ulottuvuus, pystysuora, m 3,3 3,7 4,2 4,6 4,9 Kääntö, º S-SARJA C500 C550 C600 D300 D425 G330 Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 7,0 7,3 7,7 4,6 6,9 4,4 Ulottuvuus, vaakataso, m 5,6 5,8 6,2 2,9 4,2 3,4 Ulottuvuus, pystysuora, m 5,0 5,1 5,6 2,6 3,8 1,7 Kääntö, º

17 M-SARJA S440 S550 S630 M440 M550 Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 6,7 7,8 8,9 7,2 7,9 Ulottuvuus, vaakataso, m 4,8 5,9 6,5 4,8 5,9 Ulottuvuus, pystysuora, m 3,7 4,9 5,8 3,5 5,0 Kääntö, º M-SARJA M630 L850 L940 L850R L940R Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 8,9 10,6 12,0 10,8 12,6 Ulottuvuus, vaakataso, m 6,6 8,3 9,2 8,6 9,4 Ulottuvuus, pystysuora, m 5,8 6,9 7,8 6,6 7,6 Kääntö, º L-SARJA XM300 XM500 XM600 XM750 XM700 XM850 XM950 Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 5,9 7,7 8,7 10,1 9,7 11,0 11,7 Ulottuvuus, vaakataso, m 3,7 5,6 6,5 8,0 7,4 8,9 9,8 Ulottuvuus, pystysuora, m 2,8 4,8 5,8 6,5 6,8 7,5 8,5 Kääntö, º HEAVY DUTY -SARJA XM500HD XM600HD XM750HD XL940 XL1020 Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 8,0 9,0 10,4 12,0 13,4 Ulottuvuus, vaakataso, m 5,5 6,4 7,9 9,8 10,5 Ulottuvuus, pystysuora, m 5,1 6,1 6,8 9,2 10,0 Kääntö, º HEAVY DUTY -SARJA XL1200 XL940R XL1020R XL1200R Työpaino, kg Hydraulivasaran paino, kg Ulottuvuus, max, m 14,5 12,7 13,4 14,6 Ulottuvuus, vaakataso, m 12,2 9,8 10,5 12,4 Ulottuvuus, pystysuora, m 10,6 9,0 9,8 10,4 Kääntö, º KONEIKOT HA18 EHC HA 30 EHC HA 37 EHC HA 45 EHC HA 55 EHC HA 55 EHC Öljyvirtaus, l/min, 1500 rpm (50Hz) <210 Työpaino ilman öljyä, kg

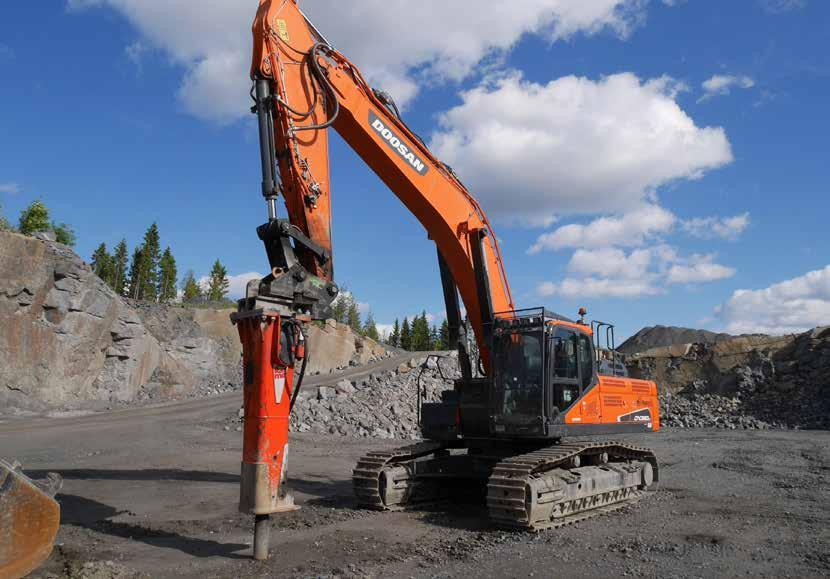

18 SK-Maansiirto Oy Peruskunnostetulla Rammerilla kiveä muruiksi Teksti Esa Suominen Kivenrikotusta ja maansiirtotöitä harjoittava SK- Maansiirto Oy luottaa Rammerin iskuvasaroihin. Kahdella kaivukoneella operoivan yrityksen molemmissa koneissa on sellaiset. Tänä vuonna hankittuun uuteen Doosan DX380LC -kaivukoneeseen liitettiin jo heti uutena Marakonin peruskunnostama Rammer G90 -iskuvasara. Ympäri Suomea vasarointia tekevät miehet tavoitettiin kesällä Jyväskylän Palokasta, Lemminkäisen työmaalta. Nuoresta iästään huolimatta muuramelaisen SK-Maansiirron molemmilla miehillä on pitkä kokemus maarakennuksesta ja etenkin hydraulisella iskuvasaralla tehtävästä kivenrikotuksesta. Sami Hyvönen ja Kari Yli-Kokko työskentelivät aiemmin kumpikin tahoillaan useita vuosia eri maarakennusyrityksissä ympäri Suomen. Ja usein juuri vasarakoneen puikoissa. Vuonna 2015 miehet päättivät sitten löydä hynttyyt yhteen ja aloittaa kivenrikotuspalvelun tarjoamisen oman yrityksen nimissä. Toki SK-Maansiirto tekee tarvittaessa myös muita kaivukoneellisia maansiirtotöitä, mutta pääpaino on kuitenkin louhoksilla tapahtuvassa kivenrikotuksessa. Toimialueena on koko Suomi eli työn perään lähdetään pidemmällekin tarpeen tullen. Toimeksiantajia ovat olleet usein suuret kiviainesalan toimijat, mutta myös pienemmillä työmailla vieraillaan. SK-Maansiirron uusi Doosan DX380LC -kaivukone nokallaan peruskunnostettu Rammer G90 -iskuvasara. Muutaman kuukauden käytön jälkeen koneessa oli yli 500 käyttötuntia. Valtaosa niistä juuri kivenrikotuksesta. 18

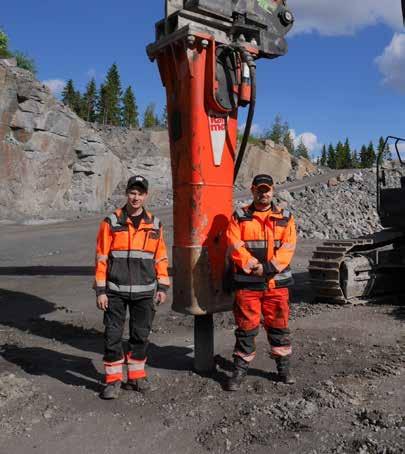

19 PUNAISTA PUOMIIN Oman yrityksen koneita valittaessa SK-Maansiirron miehillä ei ollut epäilystäkään, mikä iskuvasara puomin päähän valitaan. Aikaisemmat kokemukset Rammer-vasaroiden vankasta rakenteesta, moitteettomasta toiminnasta olivat erittäin positiiviset. Aina laitteeseen liittyvän teknisen tuen ja huoltopalvelun toimivuus helpottivat myös päätöstä. Kahden miehen ja kahden koneen yrityksessä ei vikahankintoihin ole varaa. Laitteiden tulee olla aina toimintakuntoisia. Siksi meillä on Marakonin myymät Rammerit käytössä, tähdentää Sami Hyvönen. Yritys hankki viime keväänä uuden 42 tonnin Doosan DX380LC -kaivukoneen, johon liitettiin jo heti uutena peruskunnostettu hydraulinen Rammer G90 -iskuvasara. Doosan korvasi tuolloin hieman pienemmän kokoluokan kaivukoneen, jossa niin ikään oli Rammerin peruskunnostettu vasara, tyypiltään G88. Siitä saadut hyvät kokemukset rohkaisivat vastaavanlaisen hankintaan. SK-Maansiirrolle tulleeseen Rammer G90:een on peruskunnostuksessa vaihdettu kaikki sisäosat ja muutoinkin laite on saatettu uutta vastaavaan kuntoon. Yhden vuoden takuu kuuluu tietenkin asiaan. Jossain toisaalla jo pitkän päivätyön tehnyt vasara sai näin uuden elämän ja kodin. Peruskunnostetun vasaran huomattavasti edullisempi hankintahinta pistää pienen yrityksen todella miettimään. Laitteelle myönnettävä takuu ja aikaisemmat hyvät kokemukset huollon toimivuudesta sitten ratkaisivat päätöksemme lopullisesti, sanoo puolestaan Kari Yli-Kokko. Myös takuuasioiden hoito on vuosien saatossa ollut Marakonilla moitteetonta, jatkaa Yli-Kokko. SK-Maansiirron miehet Kari Yli-Kokko (vas.) ja Sami Hyvönen luottavat Rammeriin ja Marakoniin. Laitteet toimivat ja kestävät hyvin sekä huolto- ja varaosapalvelu on moitteetonta. Miesten välissä peruskunnostettu G90. Toisella työmaalla olevassa koneessa on uutena hankittu G88. Molemmilla on siis käytössä oma Rammerin vasara, joten joka-aamuisessa työkoneiden arvonnassa on vain voittajia. KOVASSA KÄYTÖSSÄ Huhtikuun alussa montulle saadussa uudessa Doosanissa oli kesäkuun lopussa jo yli 500 tuntia mittarissa, joten kiirettä on riittänyt. Tämä uusi peruskunnostettu vasara on toiminut odotetulla tavalla, eikä yllätyksiä ole tullut. Pitkään juuri Rammerin iskuvasaroiden parissa toimineet miehet arvostavat suuresti Marakonin huollossa Teuvo Soppelaa. Hänen ammattitaitonsa ja palveluhalukkuutensa on hyvä lisä muutoinkin hyvin toimivalle ja kestävälle tuotteelle. SK- Maansiirron toisessa kaivukoneessa, Cat 330D, on uutena hankittu Rammer G88 -vasara. Kivenrikotushommissa laitteet joutuvat aina kovalla koetukselle, eikä konerikoilta tai muilta häiriöiltä aina vältytä. Teuvon neuvokkuus ja ripeä apu ovat auttaneet meitä usein tällaisissa tapauksissa, päättää Yli-Kokko. Jo yhden työuran tehnyt Rammer G90 on saanut uuden elämän peruskunnostuksen myötä. Hankintahinnaltaan täysin uutta huomattavasti edullisemmalle laitteelle annetaan yhden vuoden takuu. SK- Maansiirron vasara on varustettu kunnostuksen yhteydessä myös automaattisella keskusvoitelujärjestelmällä. Omapaino on kilogrammaa. 19

20 MATERIAALINKÄSITTELYLAITTEET RPV PULVEROIJAT PYÖRITYKSELLÄ t OMINAISUUDET käännettävät ja vaihdettavat leikkuuterät edistyksellinen muotoilu pikaliikeventtiili hydraulinen pyöritys vaihdettavat purkuhampaat RPV PULVEROIJAT PYÖRITYKSELLÄ RPV14R RPV22R RPV29R RPV39R Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Leikkuuterän pituus, mm Peruskonesuositus, t

21 1,5-45 t RPV PULVEROIJAT OMINAISUUDET pikaliikeventtiili vaihdettavat purkuhampaat edistyksellinen muotoilu Hardox 400 -rakenne käännettävät ja vaihdettavat leikkuuterät RPV PULVEROIJAT RPV03S RPV07S RPV14S RPV22S RPV30S RPV40S Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Leikkuuterän pituus, mm Peruskonesuositus, t 1, t RCC BETONILEIKKURIT OMINAISUUDET hydraulinen boosteri (RCC04R) vaihdettavat purkuhampaat vapaa pyöritys mekaanisella jarrulla pikaliikeventtiili hydrauliikka täysin suojattu hydraulinen pyöritys käännettävät ja vaihdettavat leikkuuterät Hardox 400 -rakenne RCC BETONILEIKKURIT RCC04R RCC10R RCC16R RCC21R RCC30R RCC43R RCC80R RCC110R Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima, kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Liittimet, pyöritys 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP Leikkuuterän pituus, mm Peruskonesuositus, t

22 MATERIAALINKÄSITTELYLAITTEET RSS TERÄSLEIKKURIT 4-90 t OMINAISUUDET käännettävät ja vaihdettavat leikkuuterät edistyksellinen leuan muotoilu hydrauliikka täysin suojattu vaihdettava nokkapala RSS TERÄSLEIKKURIT RSS05R RSS08R RSS11R RSS15R RSS23R RSS34R RSS45R RSS58R RSS80R Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima, kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Liittimet, pyöritys 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS Peruskonesuositus, t

23 5-40 t RGP LAJITTELUKOURAT OMINAISUUDET vahvistettu rakenne suojatut sylinterit RGP LAJITTELUKOURAT RGP 07R RGP 09R RGP 13R RGP 16R Paino, kg Maksimiaukeama, mm Kouran leveys, mm Maksimikäyttöpaine, bar Öljyvirtaus, l/min Peruskonesuositus, t RGP 18R RGP 20R RGP 23R RGP 28R RGP 33R RGP 38R t RMP MONITOIMILEIKKURIT OMINAISUUDET vahvistettu rakenne suojatut sylinterit RMP MONITOIMILEIKKURIT RMP18R RMP22R RMP32R RMP42R Paino, kg Maksimikäyttöpaine, bar Öljyvirtaus, l/min Liittimet, pyöritys 3/4" GAS 3/4" GAS 3/4" GAS 3/4" GAS Peruskonesuositus, t

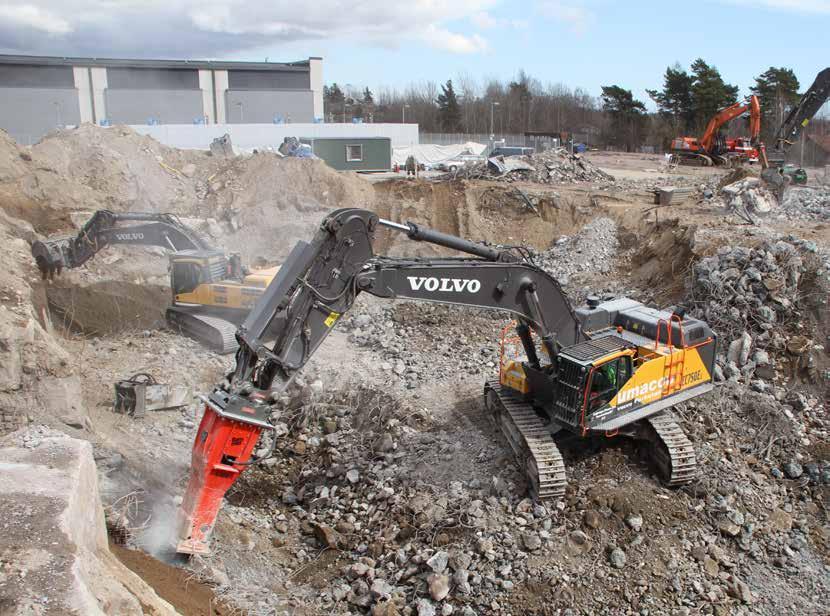

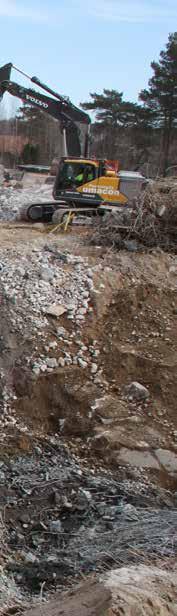

24 Umacon Oy Takuuhuollettu Rammer G130 Iskee kuin uusi Teksti Olli Päiviö Teollisuuspurkuja jo yli 25 vuotta rautaisella ammattitaidolla toteuttanut Umacon Oy purki alkuvuodesta vanhan sähkölaitoksen Viikissä. Urakan loppupuolella betonirakenteiden ja anturoiden purkuun valjastettiin tehdaskunnostettu Rammer G130. Nykymallistossa se vastaa iskuvasaraa 7013, joka on L-sarjan toiseksi suurin malli. Se painaa kiloa ja soveltuu peruskoneisiin aina 100 tonniin saakka. Umaconin G130 on ensimmäinen laatuaan Suomessa. Tehdaskunnostettu iskuvasara käy Marakonilla läpi täyden huollon sekä kaikkien tarvittavien osien vaihdon uusiin. Takuuhuolletuille vasaroille myönnetään 6 12 kuukauden takuu. Takuuhuolletut vasarat ovat siis peruskunnostuksen läpikäyneitä, vaihdossa Marakonille tulleita käytettyjä laitteita. Takuuhuollettu vasara on lähes uutta vastaava, mutta selvästi sitä edullisempi hankkia. Tällainen peruskunnostettu iskuvasara on takuunsa ansiosta asiakkaalle turvallinen valinta. Meillä on myös vasaran koko historia tiedossa, mikä edesauttaa sen täyteen iskukuntoon saattamista, kertoo Tuomo Virtanen Marakon Oy:stä. 24

25 Samaa faktaa todistaa projektijohtaja Tuomas Salonen Umaconilta. Tämä tehdaskunnostetun vasaran hankinta oli ehdottoman järkevää. Hankintahinta oli huomattavasti alempi kuin uuden vastaavan. Lyhyen alkukokemuksen perusteella uskoisin sen olevan täysin uutta vastaavassa kunnossa. Meillä purkukohteissa iskuvasaran käyttö on ajoittaista. Joskus käytetään kuukausi yhteen soittoon joka päivä ja sitten taas voi olla parikin kuukautta taukoa. Purkutöissä työlaitteita tarvitaan useita ja meillä Oilquick-pikakiinnittimien ansiosta vaihto käy kätevästi. Vasaralla yleensä rikotaan isoja betonirakenteita pienemmiksi, pulveroijille sopiviksi suupaloiksi. Virtasen mukaan Marakon myy takuuhuollettuja vasaroita vuodessa kappaletta eri kokoluokkiin. Kunnostukseen kuluva aika riippuu tietenkin vasaran kunnosta ja koosta. Pienissä selvitään ehkä päivän työllä ja esimerkiksi G130:n kunnostukseen kului viikko. Umacon Oy:n tehdaskunnostettu Rammer G130 iskee vakuuttavasti Viikissä, vanhan sähkölaitoksen kivikovia anturoita muruiksi. 25

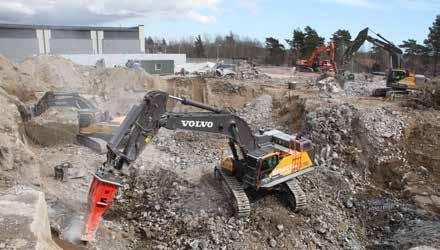

26 KAINUUN MIES RAMMEROI Viikissä Rammer G130 -iskuvasaraa käskytti etelään töihin taas kerran tullut Kai Räisänen. Kainuun mies Suomussalmelta kertoo viettäneensä 25 vuotta kaivukoneen hytissä, välillä maa- ja välillä purkuhommia tehden. Vajaat 80 tonnia painavaan Volvo EC750E -kaivukoneeseen Oilquick-pikaliittimen avulla kiinnitetyllä Rammerilla mies oli iskenyt reilun viikon päivät. Loppuvaiheen ollessa käsillä työvaiheena oli anturoiden purkua. Tuomo kävi Marakonilta säätämässä peruskoneen paineet sekä litrat kohdilleen ja sitten päästiin töihin. Tästä voimalaitoksen pohjarakenteesta on nyt varmaan suurin osa purettu vasaralla. Laitoksen alla oli pommisuoja, jonka lattia oli paksuudeltaan 1,6 metriä. Purettavat anturat ovat olleet niin ikään massiivisia, paksuimmillaan kaksi metriä ja korkeuskin neljän metrin luokkaa. Juuri äsken pyörittelin sellaisen 40 tonnia painavan betonimöykyn montun reunalle paloiteltavaksi. Täällä anturoiden betoniin on valuvaiheessa sekoitettu masuunikuonaa, joten se on kivikovaa. Eikä rautaakaan ole säästelty. Täällä Rammer on päässyt tositestiin heti alussa. Voimaa siinä tuntuu olevan runsaasti, kertoo Räisänen. Räjäyttämisen mies kertoo olevan nopein ja tehokkain tapa paloitella vastaavia rakenteita. Viikin työmaalla se ei tullut kysymykseen vieressä sijaitsevan uuden voimalaitoksen takia. Työn kierto on vaihtelevaa. Välillä Räisänen kertoo kaivavansa ja puhdistavansa rakenteita näkyviin. Homma jatkuu betonin irrottamisella ja paloiksi vasaroimisella. Lopuksi pulveroidaan ja erotellaan rautoja. Työmaalla on käytössä myös VTN-murskauskauha, jolla betoni lopuksi murskataan jatkokäyttöä varten. Viikistä murskattua betonia on kuljetettu meluvallin raaka-aineeksi. Sähkölaitoksen purusta kertyykin betonijätettä noin tonnia. Kaikesta näkee, että tämä vasara on tehty kestämään. Aluslevykin on todella järeää tekoa. Päivittäin on syytä kuitenkin tehdä silmämääräinen tarkistus vasaran ympäri ja rasvan määrää ja läpimenoa tarkkailen ohjaamosta käsin koko ajan. Tuubi pitää vaihtaa yleensä 2-3 tunnin välein. Räisänen kertoo iskevänsä aina niin sanotusti itseään kohti, jolloin rikottava rakenne on näkyvissä. Tarkkailen betonissa näkyviä rautoja, jotta voin kohdistaa iskun niiden väliin. Kokemuksen kertyessä on oppinut löytämään oikean, tehokkaan ja turvallisen tavan purkaa, lisää Räisänen. Anturoiden purkua mies kertoo tehneensä Viikissä kolmen metrin pätkissä. Puolen metrin välein on pitänyt iskeä kertaa ennen kuin rakenne antaa periksi. Hän lisää purkaneensa normaalipuomisella kaivukoneella ja Rammerilla joskus 30 metrisiäkin taloja aivan ylhäältä asti. Koska peruskone on tällöin jo aika lähellä seinää, pitää rakenteiden tuntemus olla kohdallaan. Ammattitaitoinen purkumies tietää, mihin kohtaan iskee ja missä järjestyksessä rakenteet murenevat. Umaconin työmaan järjestys oli silmiinpistävää. Työkaluja säilytettiin keskitetysti omissa ryhmissään, betoni kasattiin toisaalle murskattavaksi ja raudat myös selvästi erilleen. Me pyrimme aina pitämään työmaan mahdollisimman hyvin järjestyksessä. Näin työskentely on kaikin puolin mukavampaa, lopettaa Räisänen. Vasara on varustettu automaattisella rasvauslaitteella (Ramlube 2) sekä vasaran käytöstä dataa keräävällä Ramdata II -järjestelmällä. Automaattisella rasvauksella pidennetään terän, teräholkkien ja pidätintappien elinikää. Räisänen kertoo vaihtavansa tuubin noin kolmen tunnin välein. On erittäin tärkeää, että terärasva ei pääse loppumaan. 26

27 Kai Räisänen on pitkän linjan purkumies ja takana on monia projekteja myös teollisuuspurkujen saralla. Kun vasaralla puretaan kerroksista, niin suunnittelulla ja viileällä harkinnalla on sijansa. Nyt iskettiin jo anturoita alaspäin. 27

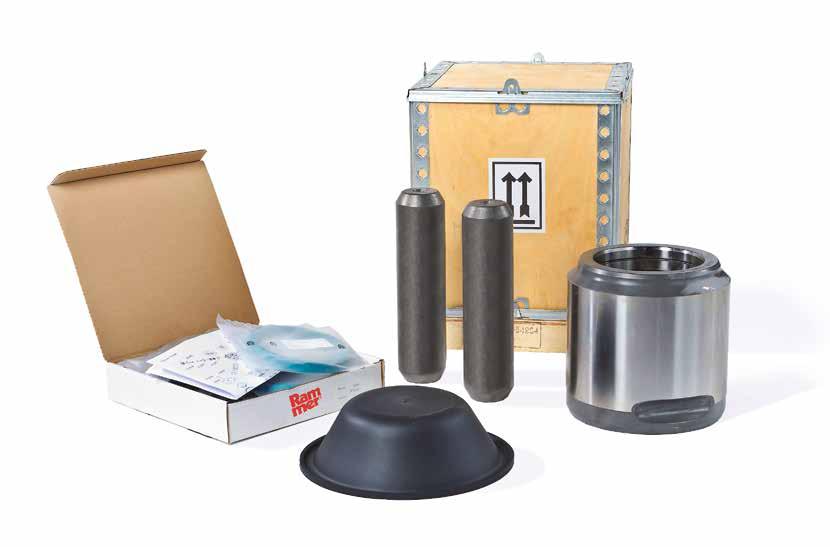

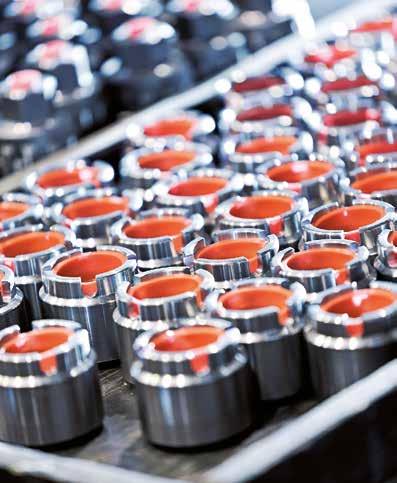

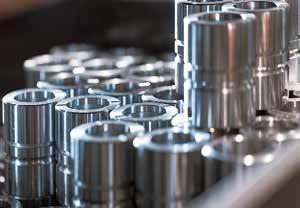

28 ALKUPERÄISET RAMMER-VARAOSAT Rammerin alkuperäiset terät ja varaosat varmistavat erinomaisen kestävyyden ja tuottavuuden. Osien valmistus tehdään Rammerin mitoilla ja tarkkuuksilla viimeisintä teknologiaa hyödyntäen. Terien ja osien oikeat kovuudet perustuvat vuosikymmenten mittaiseen lämpökäsittelyosaamiseen. 28

29 VALITSE VASARAASI OIKEA TERÄ Taltta Kuluttamattomalle kovalle kivelle tai betonille alhainen/keski tunkeutuvuus Kovan kiven taltta suoralouhintaan alhainen tunkeutuvuus Kalkkikivija betonitaltta: pehmeälle, erittäin helposti rikkoutuvalle materiaalille korkea tunkeutuvuus Tylppä kivenrikotukseen ei kuluttavalle kivelle Kartio Yleisterä roudan ja betonin rikotukseen Supertylppä kivenrikotukseen kovalle ja kuluttavalle kivelle Pyramidi roudan ja betonin rikotukseen hyvä tunkeutuvuus Kompakti-sarja betonin, asfaltin ja roudan rikotukseen Tamppausterä Asfaltti maan tiivistämiseen asfaltin ja roudan rikotukseen 29

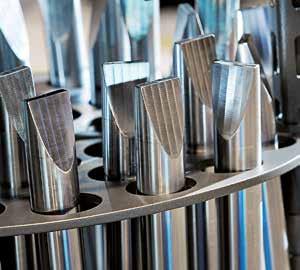

30 TERÄT TERÄT KOMPAKTIVASARAT Läpimitta, mm Pyramid Osanumero N63S1 N93S1 N123S1 N223S1 Kokonaispituus, mm Työpituus, mm Paino, kg ,1 27,1 30

31 S-SARJA Läpimitta, mm Taltta Osanumero BH401 BG351 BG451 BG551 Kokonaispituus, mm Työpituus, mm Paino, kg 2,7 3,4 5,9 9,3 Kartio Osanumero BH403 BG353 BG453 BG553 Kokonaispituus, mm Työpituus, mm Paino, kg 2,6 3,5 5,8 9,1 S-SARJA Läpimitta, mm Taltta Osanumero BJ631 BJ701 BJ Kokonaispituus, mm Työpituus, mm Paino, kg 19,2 27,1 38,5 46 Kartio Osanumero BJ633 BJ703 BJ Kokonaispituus, mm Työpituus, mm Paino, kg 19, ,4 44 S-SARJA PICCOLO S 21 S 22 S 23 N S 25 N S 26 N S 27 S 29 Läpimitta, mm ,7 95 Taltta Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg 3,8 5,4 7, Kartio Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg 3,6 5, Tylppä Osanumero 294 Kokonaispituus, mm 800 Työpituus, mm 363 Paino, kg 43 31

32 TERÄT M-SARJA Läpimitta, mm Taltta Osanumero BB491 BB Kokonaispituus, mm Työpituus, mm Paino, kg ,4 82,7 Kartio Osanumero BB493 BB Kokonaispituus, mm Työpituus, mm Paino, kg ,8 82,7 Tylppä Osanumero BB494 BB Kokonaispituus, mm Työpituus, mm Paino, kg ,2 71,1 M-SARJA S54 S56 E 63 E 64 E 65/E 66 TUNNEL E 66 N E 68 Läpimitta, mm Taltta Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Kartio Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Tylppä Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Supertylppä Osanumero 564T2 684T2 Kokonaispituus, mm Työpituus, mm Paino, kg

33 L-SARJA Läpimitta, mm Taltta Osanumero BB3301 Kokonaispituus, mm Työpituus, mm Paino, kg Kartio Osanumero BB3303 Kokonaispituus, mm Työpituus, mm Paino, kg Tylppä Osanumero BB3304 Kokonaispituus, mm Työpituus, mm Paino, kg Supertylppä Osanumero 774T2 884T2 994T2 5011T2 Kokonaispituus, mm Työpituus, mm Paino, kg L-SARJA G80 G S83 S84 S86 Läpimitta, mm Taltta Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Kartio Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Tylppä Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Supertylppä Osanumero 804T2 904T2 104T2 114T2 834T2 844T2 Kokonaispituus, mm Työpituus, mm Paino, kg

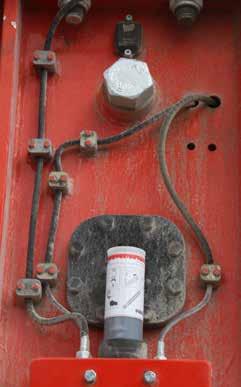

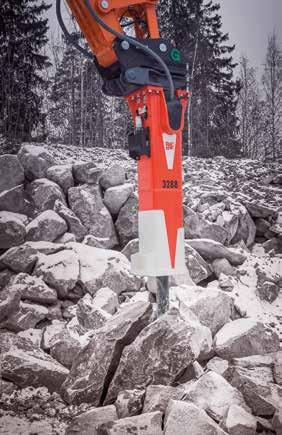

34 TERÄN RASVAUS Ramlube Peruskoneeseen asennettava, säiliöllinen hydraulivasaran terän automaattirasvausjärjestelmä. Ramlube II Hydraulivasaran terän rasvaus on tärkeä osa päivittäistä huoltoa. Oikealla rasvauksella pidennetään terän ja teräholkkien käyttöikää vähentäen näin huoltokustannuksia. Rammer-terärasvaa on saatava manuaalija automaattirasvareihin. Hydraulivasaraan kiinnitettävä terän automaattirasvausjärjestelmä. Saatava jälkiasennettuna myös vanhempiin E- ja G-sarjan hydraulivasaramalleihin. Ramblube III M-sarjan 1533 ja 2155 hydraulivasaroihin integroitu terän automaattirasvausjärjestelmä. Manuaalirasvat Tuote Paino Terärasva Ramlube III 400 g Terärasva 18 kg Terärasva Ramlube II 500 g 90203M Manuaali terärasvatuubi 400 g 34

35 LISÄTARVIKKEET Ramdata II Hydraulivasaran huollontarveilmaisin. Tallentaa automaattisesti hydraulivasaranhuolto- ja käyttöhistorian; käyttö/iskutunnit ja iskusarjojen pituuden. Vakiovarusteena L-sarjan hydraulivasaroissa, saatavana muihin malleihin jälkiasennettuna. Rammer Water Jet Pölyntorjuntaan tunnelija purkukohteissa. Ramair Paineilmajärjestelmä estämään pölyn tunkeutumisen hydraulivasaran sisään sekä viilentämään hydraulivasaraa kuumissa olosuhteissa. Ramona Hydraulivasaran käytönseurantajärjestelmä. Käyttötiedot voidaan purkaa tietokoneen tai mobiilisovellusten avulla reaaliajassa. 35

36 PURKU 42 PD-betonileikkurit 43 VF-pulveroijat 44 FP-pulveroijat pyörittimellä 45 CK-monitoimileikkurit 48 MT-monitoimileikkurit 51 HP-betonileikkurit 52 CI-teräsleikkurit 53 RP-kiskoleikkurit PÖLYNSIDONTA 65 V30- ja V52-pölynsidontalaitteet ARTIKKELI 38 Työlaitteet purkuun ja kierrätykseen 58 Gles-yhtiöt: Luotettavasti VTN-purkutyölaitteilla KIERRÄTYS 54 FB-muskakauhat 55 DSG-seulakauhat 56 SB-seulakauhat 57 SR-seulakauhat MATERIAALINKÄSITTELY 60 MD-lajittelukourat 63 Monitoimikourat 36

37 vtn Italialainen vuonna 1973 perustettu perheyritys VTN on erikoistunut korkealaatuisiin purku- ja materiaalinkäsittelylaitteisiin. Hardox-kulutusteräksestä valmistetut murskaimet, pulveroijat, leikkurit ja erilaiset kourat kestävät kovaa käyttöä vuodesta toiseen. 37

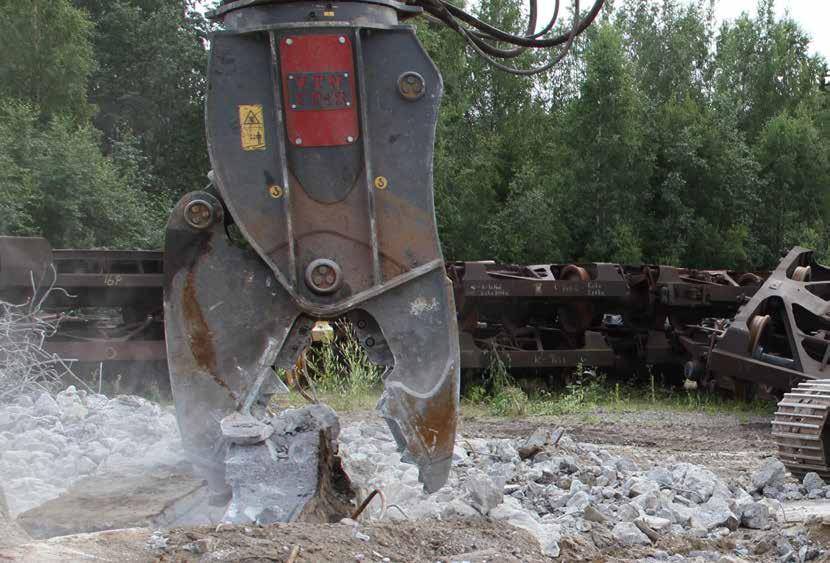

38 Työlaitteet purkuun ja kierrätykseen Teksti Olli Päiviö VTN Europen tuotteet ovat kasvattaneet tasaisesti suosiotaan meillä Suomessakin. Vuonna 1973 aloittanut VTN on kasvanut reilussa 40 vuodessa merkittäväksi, 17 miljoonan euron liikevaihtoa pyörittäväksi vientiyritykseksi. Kaikista tuotteista 75 prosenttia myydään Italian ulkopuolella. Pääosin Euroopassa. Marakon Oy on tuonut luotettavia VTN-työlaitteita Suomeen jo vuodesta 1999 lähtien. Yrityksen perustaja Nerio Vaccaro aloitti paikallisesti valmistamalla kauhoja Pohjois-Italian konevalmistajien ja urakoitsijoiden käyttöön. Tuolloin yritys oli nimeltään vielä VTN Benne. Nerio Vaccaro menehtyi kuutisen vuotta sitten ja nyt yritystä johtavat hänen vaimonsa Elisa sekä heidän kolme lastaan. 80-luvun lopulla ensimmäiset VTN-purkulaitteet eli betonimurskaimet sekä betonileikkurit näkivät päivänvalon. Vuonna 1993 alkavaa vientiä tukemaan perustettiin VTN Europe, johon VTN Benne yhdistettiin samana vuonna, kun Marakon aloitti tuonnin Suomeen. Vuosi 1999 oli muutenkin merkittävä yrityksen historiassa, sillä silloin valmistuivat uudet tuotantotilat. Niin tehdas kuin jälkimarkkinointikin aloitti Pohjois-Italiassa, paikkakunnalla Cagnano di Pojana Maggiore. Täällä, Venetsian ja Veronan puoliväliin sijoittuvalla paikkakunnalla, valmistetaan nyt kaikki VTN-työlaitteet. Ja valikoima on kattava. Siihen kuuluvat purkulaitteista muun muassa 38

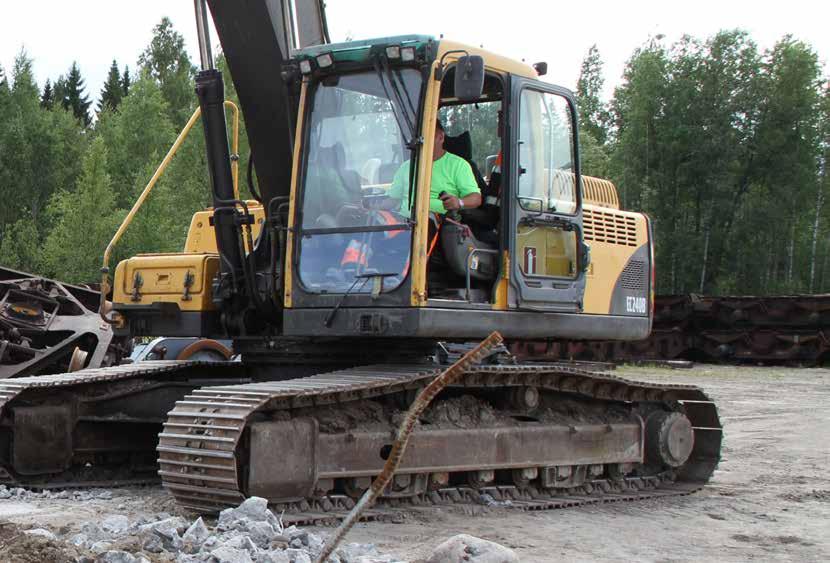

39 Pieksämäkeläinen Martti Karjalainen Oy vuokrasi alkuvuodesta purkutyömaalle pulveroijan. Laite vastasi odotuksia erinomaisesti ja se päätettiin tutustumisjakson jälkeen hankkia itselle. Monipuolista rakentamista ja myös rakennusten purkuja tekevä Karjalainen törmää usein jatkokäyttöä varten murskattavaan betoniin työmaillaan. Oma laite antaa eväät reagoida nopeasti asiakkaiden tarpeisiin. betonileikkurit, pulveroijat sekä erilaiset leikkurit. Kierrätyssektoria palvelevat seula- ja murskakauhat sekä pölynsidontalaitteet. Edelleen erilaisten materiaalin käsittelyä varten on saatavana lajittelu- ja niin sanottuja monitoimikauhoja. Myös peruskauhoja sekä kaivukoneisiin että pyöräkuormaajiin tehdään, pääasiassa omille kotimarkkinoille. Italian organisaatio työllistää 100 ihmistä ja vuonna 1994 perustettu tytäryhtiö Unkarissa vielä 25 ihmistä lisää. Me emme tingi laadusta. Noin 50 prosenttia kaikesta teräksestä on Hardoxia ja muutenkin käytämme ainoastaan parhaita raaka-aineita. Omassa varastossamme on aina suuri määrä terästä, jota leikkaamme kolmella CNC-ohjatulla, happea käyttävillä leikkureilla, kertoo vientipäällikkö Maurice van Kesteren. Kaikki kokoonhitsattavat, mittaansa leikatut komponentit tarkistetaan sekä ennen hitsausta että jälkeen. Koneistuksesta meillä huolehtii yhteensä 15 automaattista työstökeskusta, joiden lisäksi edelleen käytetään vielä muutamaa manuaalisesti ohjattua. Työstökoneiden suuri määrä takaa tuotannon joustavuuden. Pystymme reagoimaan markkinoiden muutoksiin nopeasti, lupaa Kesteren edelleen. Valmistusprosessien suhteen VTN on varsin omavarainen. Kokoonpanon jälkeen ennen maalausta tehdään vielä tuotteen kokonaisvaltainen laatutarkistus. 39

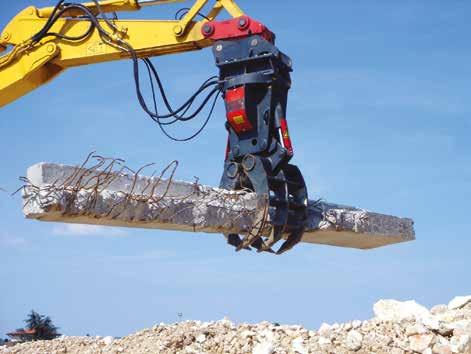

40 ENSIN VUOKRALLE, SITTEN OMAKSI Yksi VTN laatuun uskova asiakas on pieksämäkeläinen Martti Karjalainen Oy. Nykyinen yrityksen vetäjä Kari Karjalainen vuokrasi ensin maaliskuussa tänä vuonna Marakonilta VTNpulveroijan mallia FP18. Tutustuttuaan tuotteeseen hän päätti hankkia sen omakseen. Teemme monipuolisesti erilaisia maarakennus- ja purkutöitä, joten pulveroijalle on käyttöä aika ajoin. Enemmän se on siis satunnaista kuin jatkuvaa. Nyt oma pulveroija helpottaa nopeaa saatavuutta silloin, kun tarve tulee, kertoo betonikasan vierestä Pieksämäellä tavoitettu, Karjalaiselle kuusi vuotta työskennellyt Ari Romunen. 360 astetta pyöritettävien FP-pulveroijien yhdeksänjäseninen perhe käsittää peruskoneiden painoluokat tonnia. Karjalaisen käytössä oleva, noin kaksi tonnia painava FP18 on tarkoitettu kaivukoneisiin painoluokissa tonnia. Sen leukojen avautuma on 786 millimetriä. Kaikissa FP-malliston pulveroijissa on käännettävät ja vaihdettavat leikkuuterät sekä täysi Hardox 400 -rakenne. Tällä on takana yksi kokonainen työmaa. Pieksämäellä purettiin tavara-asema ja pulveroijaa käytettiin siinä. Se soveltuu hyvin purkuun, mutta myös kasalle, tietää Romunen. Kuvissa olevaa betonimurskausta Karjalaisen miehet tekivät heinäkuun lopussa VR:n konepajalla Pieksämäellä. Alueella on saneerattu alueen vanhoja betoniviemäreitä uusiksi ja purettu myös betonilattioita. Tästä on kertynyt murskattavaa betonijätettä, josta raudat erotellaan pois. Tällä hetkellä urakasta on jäljellä vielä noin 20 prosenttia. Pulveroimme betonin tässä paikan päällä käytettäväksi varastokentän kantaviin kerroksiin. Kaiken kaikkiaan olemme olleet tyytyväisiä pulveroijan tehoon, lujaan rakenteeseen ja riittävään puristusvoimaan. Kestävyydestä ei tosin vielä ole kokemusta, sillä tunteja ei ole kertynyt vielä kovinkaan paljoa, päättää Romunen. Martti Karjalainen aloitti traktoriurakoinnin jo 60-luvulla. Nyt toiminta on monipuolista. Siihen kuuluvat erilaiset kuljetuspalvelut 10 kuorma-autolla sekä monipuoliset maarakennustyöt 1,5 26 tonnin kaivukoneilla ja muutamalla pyöräkuormaajalla. Kun olemme maarakennustöissä pyrkineet pääasiassa löytämään töitä Pieksämäeltä ja lähistöltä, olemme erikoistuneet maarakentamiseen laajalla sektorilla. Rakennamme ja teemme myös purkuja, joten monipuolisuus pitää leivässä, päättää Romunen. Pieksämäen alueella rakentaminen on ollut hiljaista viime aikoina. Esimerkiksi uusia kerrostaloja ei ole rakennettu pitkään aikaan. Prisman työmaata alueella odotetaan ja Mikkeli- Juva tietyömaalta paikallisillekin maarakentajille toivotaan löytyvän töitä lähitulevaisuudessa. Eduskunta on myöntänyt hankkeelle 121 miljoonan euron rahoituksen. Italialainen VTN on erikoistunut erilaisiin purkutöissä ja kierrätyksessä käytettäviin työlaitteisiin. Lähes 80 prosenttia valmistettavista tuotteista menee vientiin. 40

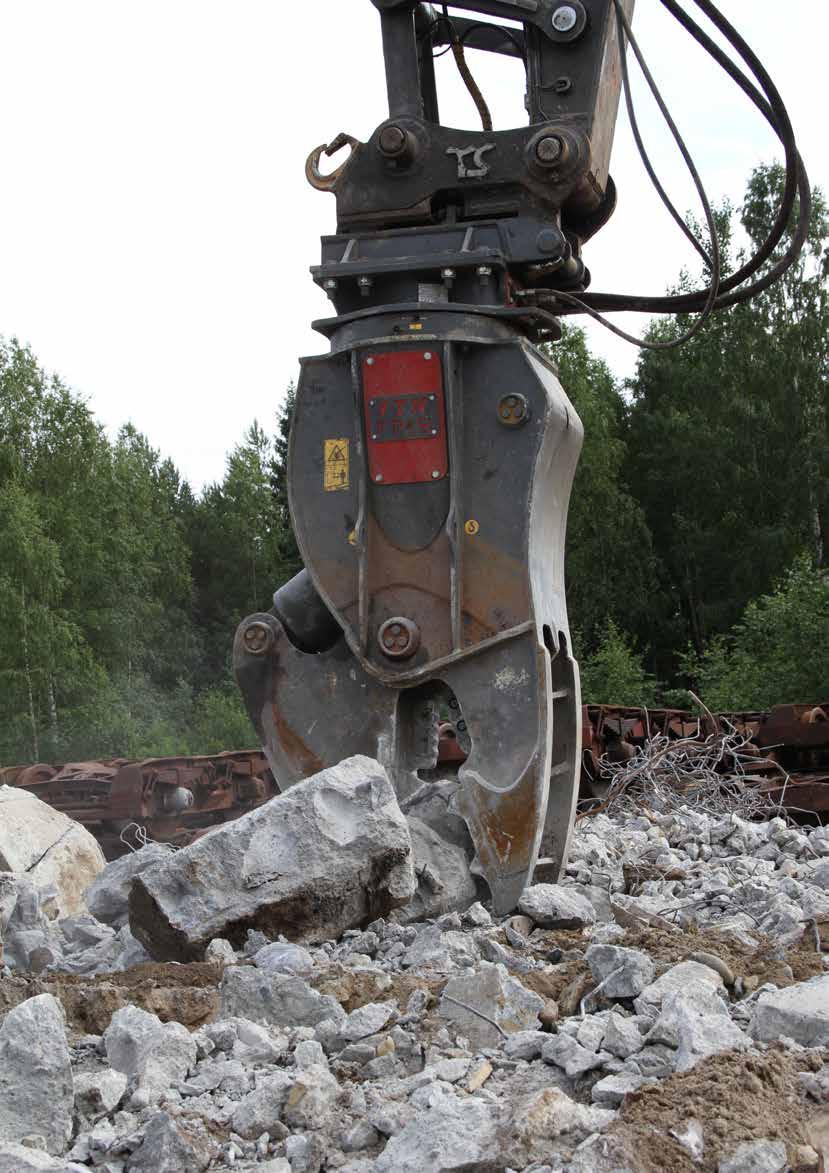

41 Karjalaisen malli FP 18 on tarkoitettu peruskoneisiin tonnia. Mallistossa on kaikkiaan yhdeksän eri kokoluokkaa. Suurin voidaan asentaa maksimissaan yli 100 tonnin kaivukoneeseen. 41

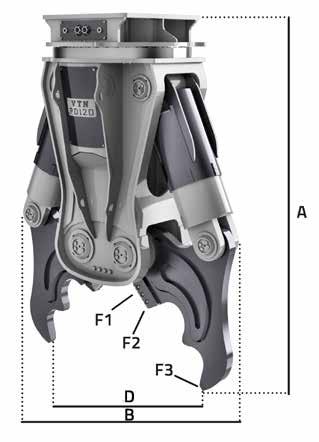

42 PD-BETONILEIKKURIT 1,5-130 t OMINAISUUDET ensivaiheen purkuun hydrauliikka täysin suojattu syngronoidut leuat vaihdettavat leikkuuterät ja purkuhampaat täysi HARDOX 400 rakenne EDUT laaja mallisto helppo asentaa erilaisiin peruskoneisiin osat hyvin suojatut helppo huollettavuus kestävä rakenne Malli PD01 PD02M PD02 PD03M PD03 PD10 PD15 PD19 PD22 PD25 PD30 PD50 PD80 PD120 A B D mm mm mm mm F1 F2 F3 Pyöritys t t t M M Öljyvirtaus pyörittimelle Paine pyöritykselle Öljyvirtaus l/min bar l/min 8/15 180/220 20/25 \ \ 30/40 5/ /40 \ \ 40/70 5/ /70 25/ /90 25/ /140 25/ /210 25/ /250 25/ /300 25/ /350 40/ /500 40/ /700 80/ /1000 Käyntipaine bar / / / / Paino kg Peruskone t 1,5/3 2/5 2/ 5 4/9 4/9 9/13 13/20 20/26 22/30 27/35 33/50 45/70 70/100 80/130 Ø max mm

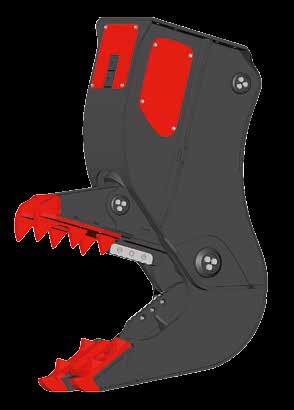

43 VF-PULVEROIJAT t OMINAISUUDET toisiovaiheen purkuun täysi HARDOX 400 rakenne hydrauliikka täysin suojattu pikaventtiili käännettävät ja vaihdettavat leikkuuterät vaihdettavat purkuhampaat E A EDUT suuri aukeama tehokas ja voimakas osat hyvin suojattu helppo huollettavuus kestävä rakenne B F3 F2 F1 C D Malli VF13 VF19 VF23 VF27 VF33 VF50 A, mm B, mm C, mm D, mm E, mm F1, t F2, t F3, t Öljyvirtaus, l/min / / / / / /600 Käyntipaine, bar Paino, kg Peruskone, t 12/18 17/22 20/28 24/35 30/50 45/70 43

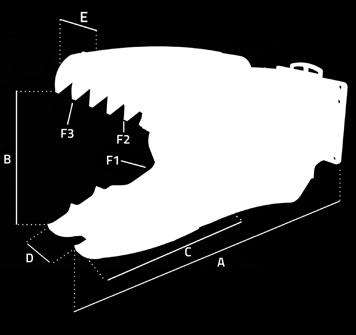

44 FP-PULVEROIJAT PYÖRITTIMELLÄ t OMINAISUUDET ensi- ja toisiovaiheen purkuun sisäänrakennettu pyöritys hydrauliikka täysin suojattu käännettävät ja vaihdettavat leikkuuterät vaihdettavat purkuhampaat täysi HARDOX 400 rakenne EDUT laaja mallisto kompakti rakenne helppo asentaa erilaisiin peruskoneisiin osat hyvin suojattu helppo huollettavuus kestävä rakenne Malli FP07 FP12 FP15 FP18 FP24 FP30 FP40 FP55 FP70 A, mm B, mm C, mm D, mm E, mm F1, t F2, t F3, t Öljyvirtaus pyörittimelle, l/min 5/8 20/30 20/30 20/30 20/30 40/50 40/50 40/50 80/100 Paine pyöritykselle, bar Öljyvirtaus, l/min 70/ / / / / / / / /700 Käyntipaine, bar 230/ Pyöritys Paino, kg Peruskone, t 6/13 13/16 15/22 18/26 25/33 32/40 38/50 50/90 70/110 44

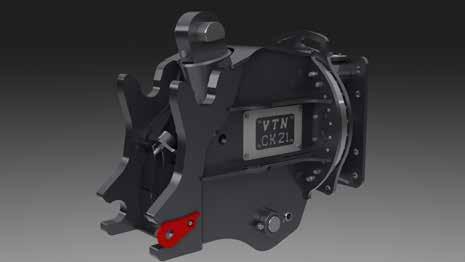

45 CK-MONITOIMILEIKKURIT 7-50 t OMINAISUUDET sylinterit täysin suojattu pikaventtiili nopea leuan vaihto Malli CK07 CK14 CK21 CK28 CK36 Öljyvirtaus pyörittimille Paine pyöritykselle l/min 5/8 20/30 20/30 20/30 40/50 bar Öljynvirtaus l/min 70/90 110/ / / /400 Käyntipaine bar 230/ Pyöritys Paino kg Peruskone t 7/13 13/21 18/27 26/35 35/50 45

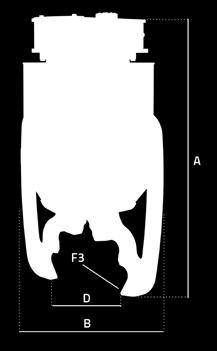

46 CK-MONITOIMILEIKKURIT P-TERÄ Malli CK07 CK14 CK21 CK28 CK36 A mm B mm C mm D mm E mm F3 t 32/ Paino, kokonais kg Paino, terä kg Ø maksimi mm D-TERÄ Malli CK07 CK14 CK21 CK28 CK36 A mm B mm C mm D mm E mm F3 t 32/ Paino, kokonais kg Paino, terä kg Ø maksimi mm

47 CK-MONITOIMILEIKKURIT S-TERÄ Malli CK07 CK14 CK21 CK28 CK36 A mm B mm C mm D mm E mm F3 t 45/ Paino, kokonais kg Paino, terä kg Ø maksimi mm R-TERÄ Malli CK07 CK14 CK21 CK28 CK36 A mm B/B1 mm 530/ / / / /470 C/C1 mm 480/ / / / /430 D mm E mm F3 t 32/ Paino, kokonais kg Paino, terä kg Ø maksimi mm CH-TERÄ Malli CK07 CK14 CK21 CK28 CK36 A mm B/B1 mm / / / /775 C/C1 mm / / / /610 D mm /262 80/292 90/320 E mm F3 t 40/ Paino, kokonais kg Paino, terä kg Ø maksimi mm

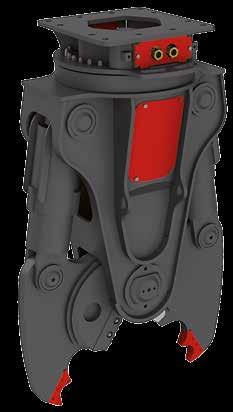

48 MT-MONITOIMILEIKKURIT 3-70 t OMINAISUUDET sisäänrakennettu pyöritys hydrauliikka täysin suojattu pikaventtiili MT10 - MT55 malleissa täysi HARDOX 400 rakenne EDUT A kompakti rakenne osat hyvin suojattu helppo huollettavuus nopea auki/kiinni toiminto kestävä rakenne F1 F2 F3 D B Malli MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 A, mm B, mm D, mm F1, t F2, t F3, t Öljyvirtaus pyörittimille, l/min Paine pyöritykselle, bar Öljyvirtaus, l/min Käyntipaine, bar Pyöritys Paino Peruskone, t mm mm mm ton ton ton l/min 5/8 5/8 5/8 20/30 20/30 20/30 40/50 40/50 40/50 bar l/min 30/50 70/110 90/ / / / / / /500 bar / kg ton 3/6 5/11 10/15 15/22 21/28 25/35 33/50 44/60 50/70 48

49 MT-MONITOIMILEIKKURIT P-TERÄ MT+P MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm \ mm \ D R-TERÄ MT+R MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm mm \ \ mm \ D mm \ S-TERÄ MT+S MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm mm mm \ D mm \

50 MT-MONITOIMILEIKKURIT T-TERÄ MT+T MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm \ \ \ mm \ \ \ D W-TERÄ MT+W MT05 MT10 MT15 MT20 A B mm mm B A 50

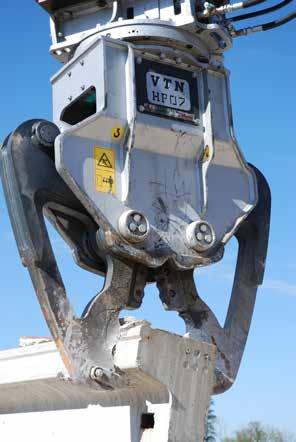

51 HP-BETONILEIKKURIT 2-13 t OMINAISUUDET pienempi polttoaineenkulutus nopeampi työkierto kevyt, mutta kestävä HARDOX-rakenne HP BOOSTER hydraulisylinterissä Malli HP02 HP04 HP07 A mm B mm D mm F3 t Öljyvirtaus pyörittimille Paine pyöritykselle l/min 5/8 5/8 5/8 bar Öljynvirtaus l/min Käyntipaine bar Pyöritys Paino kg Peruskone t 2/5 4/8 7/13 51

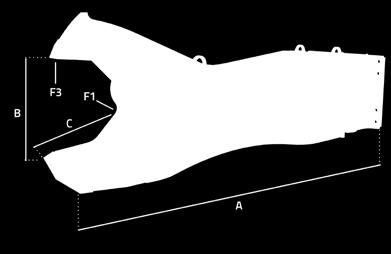

52 CI-TERÄSLEIKKURIT t OMINAISUUDET kaikkiin purkuvaiheisiin täysi HARDOX 400 rakenne sisäänrakennettu pyöritys hydrauliikka täysin suojattu pikaventtiili käännettävät ja vaihdettavat leikkuuterät vaihdettava nokkapala EDUT suuri aukeama nopea auki/kiinni toiminto tehokas ja tuottava kestävä rakenne Malli CI040 CI070 CI1000 CI2000 CI3000 CI4000 CI4500 CI6000 CI7000 CI9500 CI13000 CI19500 A mm B mm C mm F1 t F3 t Öljyvirtaus pyörittimille Paine pyöritykselle l/min 5/8 5/8 20/30 20/30 20/30 20/30 40/50 40/50 40/50 80/100 80/100 80/100 bar Öljynvirtaus l/min 70/110 90/ / / / / / / / / / /1500 Käyntipaine bar 200/ / Pyöritys Paino kg Peruskone t 5/8 8/14 13/20 19/28 27/38 30/45 38/55 50/70 65/110 > 90 > 120 / Ø maksimi mm mm mm

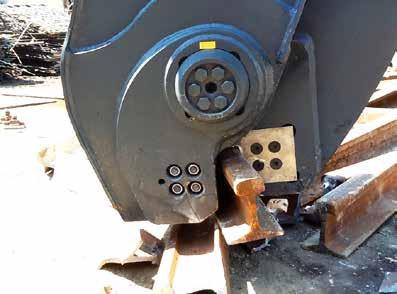

53 RP-KISKOLEIKKURIT t OMINAISUUDET sisäänrakennettu pyöritys täysin suojattu sylinteri neljästi käännettävät terät UIC 60 -kiskojen leikkaamiseen Malli RP2000 RP4000 A mm B mm D mm Öljyvirtaus pyörittimille Paine pyöritykselle l/min 25/35 25/35 bar Öljynvirtaus l/min 200/ /450 Käyntipaine bar Pyöritys Paino kg Peruskone t 21/35 35/50 53

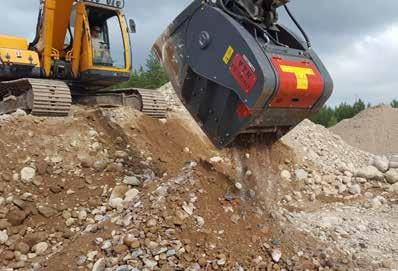

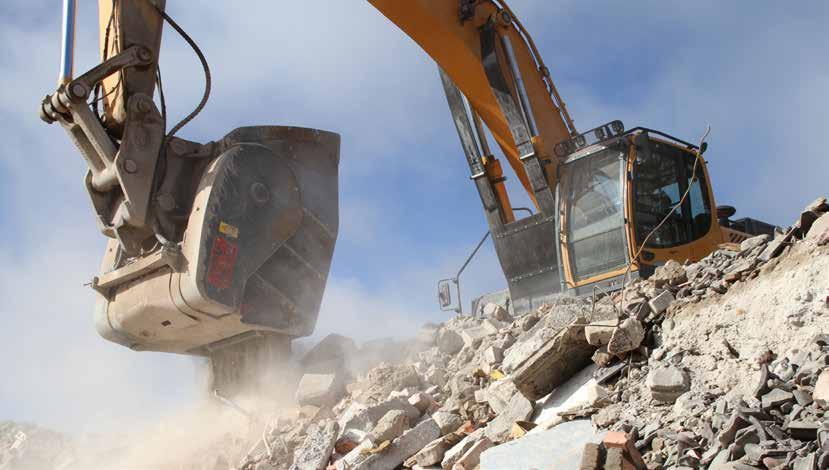

54 FB-MURSKAKAUHAT t OMINAISUUDET täysi HARDOX 400 -rakenne pyöriväliikkeinen leuka mangaani Mn18 leuat matalampi työkulma, pidemmät leuat valettu vauhtipyörä (FB150, FB250 ja FB350) Rexrothin mäntämoottori esisäädetty paine- ja virtausventtiili EDUT toiminta kuten mobiilimurskissa ei vaadi ympäristö/melulupaa vahvistettu rakenne suuri murskausteho eri materiaaleille matala öljyvirtaus pitkäikäiset komponentit helppo huollettavuus helppo asentaa ja työskennellä E D C A B Malli FB150 HD FB250 HD FB300 HD FB350 HD FB500 HD A, mm B, mm C, mm D, mm E, mm Kapasiteetti, m 3 0,50 0,60 0,65 0,70 1,05 Öljyvirtaus, l/min 90/ / / / /300 Paine, bar Paino, kg Peruskone, t 12/16 16/24 19/24 24/40 35/55 54

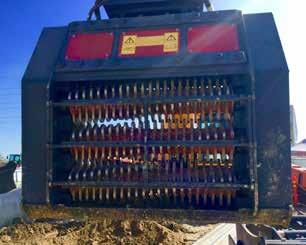

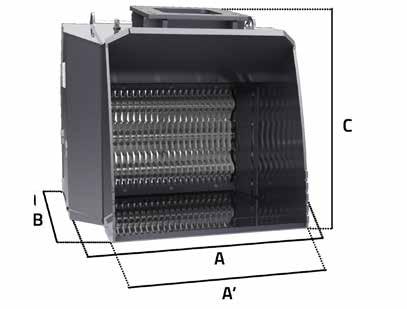

55 DSG-SEULAKAUHAT t OMINAISUUDET vaihdettavat rullat keskitetty rasvaus ketjuveto Malli DSG16 DSG20 DSG25 DSG30 A' mm A mm B mm C mm Kapasiteetti m 3 1,00 1,30 1,40 2,00 Öljynvirtaus l/min 40/100 80/200 80/200 80/200 Käyntipaine bar 160/ / / /250 Paino kg Peruskone t 15/21 19/25 25/30 29/35 55

56 SB-SEULAKAUHAT t OMINAISUUDET täysi HARDOX 400 rakenne vakio kauhan muotoilu vaihdettavat seulontaritilät epäkesko seulontaliike Rexrothin mäntämoottori esisäädetty paine- ja virtausventtiili keskusvoitelu D C EDUT luotettava helppokäyttöinen nopea seulonta-aika luotettava ja helppo huollettavuus helppo asentaa ja työskennellä A B Malli SB10 SB20 SB30 SB50 A, mm B, mm C, mm D, mm Kapasiteetti, m 3 0,75 1,40 2,00 2,70 Öljyvirtaus, l/min 130/ / /180 Paine, bar 210/ / /230 Paino, kg Peruskone, t 13/20 20/30 30/45 30/50 Ritilät, reikäkoko mm 50x200 mm 28x100 mm 50x50 mm 80x80 mm 100x100 56

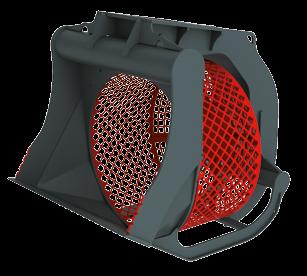

57 SR-SEULAKAUHAT 5-35 t OMINAISUUDET seulaverkkoelementti ympärisuojattu optimaalinen lastauskulma helppo kuormata yhtenäinen seulaverkkoelementti EDUT B helppo lastata ja käyttää nopea seulonta-aika luotettava nopea seulaverkonvaihto L A Malli SR05 SR07 SR10 SR15 SR20 L, mm A, mm B, mm Ritilän halkaisija, mm Ritilän syvyys, mm Öljyvirtaus, l/min Paine, bar Kapasiteetti, m 3 Paino, kg Peruskone, t 0,40 0,75 1,00 1, /10 8/14 13/20 18/26 2, /35 Verkot, reikäkoko mm 20x20 30x30 40x40 50x50 60x60 80x80 100x100 57

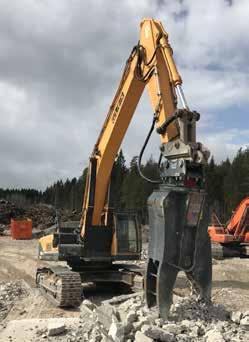

58 Gles-yhtiöt Luotettavasti VTN-purkutyölaitteilla Teksti Olli Päiviö Muun muassa monipuolisiin purkutöihin erikoistunut, Janne Kuulasvuon vetämä Gles-yhtiöt on kasvanut erittäin nopeassa tahdissa. Lyhyessä ajassa liikevaihto on tuplaantunut ja se oli vuonna 2016 jo noin 11 miljoonaa euroa. Kaikki Gles-yhtiöt ovat: Gles Oy, Gles Lahti Oy, Gles purku ja puhdistuspalvelut Oy, Gles kokonaispurku Oy ja Gles kierrätys Oy. Tehokas ja joustava toiminta vaatii myös kalustolta luotettavuutta. Janne teki toiminimellä purku- ja timanttiporaushommia jo ennen yrittäjäksi ryhtymistään. Työssä nopeus oli Jannen tavaramerkki. Useimmiten purkaminen kävi paljon muita työmaan miehiä sukkelammin. Lempinimensä Täystuho oli Jannen mukaan paras kohteliaisuus, mitä purkutyömaalla saattoi saada. Purkurobotin hankinnasta Jannen koko yritystoiminta lähti aikanaan käyntiin. Konehankintojen suhteen Janne on aloituksenkin jälkeen ollut aina tarkka ja niitä mietitään huolellisesti. Nyt yrityksen purkukalusto alkaa 550 kilon sähkökäyttöisestä purkurobotista ja päätyy 48 tonnin kaivukoneeseen. Yksistään peruskoneella ei purkutöissä tee mitään, vaan tarvitaan oikeanlaiset työlaitteet. Kuulasvuo luottaakin vankasti VTN-laitteisiin. Tämän vuoden helmikuussa Marakon toimitti Jannelle suurimman koskaan myymänsä pulveroijan, mallia FP40. Se on yhdeksänjäsenisen malliston kolmanneksi suurin, painaa kiloa ja soveltuu peruskoneisiin tonnia. Aiemmin käytössä on jo kiloa painava pikkuveli Murskakauhalla FB500 hienonnettiin betonia kahden ensimmäisen kuukauden aikana noin tonnia. 58

59 Janne Kuulasvuo on kasvattanut Gles-yhtiöitä nopealla aikataululla. Laitehankinnat mietitään yrtityksessä tarkkaan ja VTN on havaittu yhdeksi luotettavaksi valmistajaksi ja Marakonin jälkimarkkinointi varsin toimivaksi. FP24, jolla käyttötunteja on takana kolmisen sataa. Myös murskakauha FB 500 HD saapui Glesille alkuvuodesta. Sillä murskattiin kahden ensimmäisen kuukauden aikana betonia jo noin tonnia. FB 500 soveltuu peruskoneisiin tonnia ja painaa kiloa. Glesin omilta purkutyömailta syntyy paljon kierrätettävää materiaalia ja VTN-laitteilla esimerkiksi betoni murskataan edelleen hyödynnettäväksi muun muassa erilaisissa täytöissä. Kaivukoneeseen liitettävillä laitteilla käsittely voidaan tehdä joko työmaalla tai sitten muualla, mikäli esimerkiksi purkutyömaalla ei ole tarpeeksi tilaa. Jannen mukaan betoni menee murskakauhasta läpi helposti ja nopeasti, jotkut sopivan muotoiset pyöreät luonnonkivet tahtovat tosin jäädä pyörimään leukojen väliin. Kokemukseni tähän saakka on, että VTN ja Marakon tarjoavat laadukkaasti tehtyjä ja luotettavia työvälineitä. Niiden toimivuus ja kestävyys yhdistettynä Marakon Oy:n henkilöstön palvelualttiuteen ja jälkimarkkinoinnin tehokkuuteen muodostavat purkutyömaiden tehonyrkin, tiivistää Kuulasvuo. Yrittäjänä mies tekee hommia 24/7 ja arvostaa sitä, että Marakonilta vastataan puhelimeen ja tekstiviesteihin virka-ajan ulkopuolellakin. Gles-yhtiöllä on todella imu päällä. Huhtikuussa 2017 erilaisia purkutyömaita oli käynnissä useita linjalla Tampere-Lahti- Uusimaa. Janne on mies paikallaan, sopivasti positiivisella tavalla ylivilkkaan oloinen. Aikaansaava purkumies. sijaitsee Vicenzassa, noin 340 kilometriä Venetsiasta länteen. Tuotevalikoima on vuosien saatossa kasvanut erittäin laajaksi ja VTN tunnetaan nykyään ympäri maailmaa. VTN on laadukas ja pitkäaikainen laitevalmistaja. Sen purkulaitteiden valtteja ovat muun muassa täysi Hardox-rakenne, helppo huollettavuus, nopeasti vaihdettavissa olevat kulutusosat sekä erinomainen teho-/painosuhde. Pulveroijissa ja leikkureissa on nopeutusventtiilit, jotka antavat lisätehoa työskentelyyn. Yksi huomion arvoinen seikka on myös varaosien ja huollon nopea saatavuus. Apu löytyy ripeästi myös vanhoihin malleihin, lupaa Tuomo Virtanen Marakonilta. Pienellä vaivannäöllä ja säännöllisellä huoltamisella purkulaitteet pidetään pitkään kunnossa. Pulveroijan huoltaminen on lähinnä kulutusosien tarkistamista ja tarvittaessa uusimista sekä nivelten ja laakereiden rasvausta. Murskakauhassa on myös rasvattavia niveliä ja laakereita. Murskan symmetrisiä leukoja kannattaa kääntää, kun havaitaan kulumista. Näin pidennetään niiden käyttöikää. Lisälaitteiden asentaminen peruskoneeseen on suhteellisen helppoa, sopivien letkujen mitoitus ja litrojen/painerajojen mittaus sekä tarvittaessa säätö riittävät, lisää Virtanen. Marakonin valikoimissa suosituimpia VTN-tuotteita ovat MD-purku-/lajittelukourat, VF-nokkapulveroijat sekä FPpulveroijat pyöritysominaisuudella. Myös FB-murskakauhojen kysyntä on ollut viime aikoina kovassa kasvussa. Suomessa VTN-laitekanta on jo noin 200 ja tällä hetkellä se kasvaa ennätysvauhtia, kerrotaan Marakonin myynnistä. PITKÄ HISTORIA Marakon Oy on toiminut italialaisten VTN-tuotteiden maahantuojana jo vuodesta 1999 lähtien. VTN Europe Spa omaa jo yli 40 vuoden kokemuksen muun muassa erilaisten purku-, kierrätys- ja materiaalinkäsittelylaitteiden valmistuksesta. Se VTN FP 40 on suurin Marakonin koskaan Suomeen toimittamista pulveroijista. Se on italialaistehtaan malliston kolmanneksi suurin malli ja painaa lähes 4,5 tonnia, tarkoitettu peruskoneisiin aina 50 tonniin saakka. Leukojen avautuma on 1165 millimetriä. Gles-yhtiöt käyttävät uutuutta purkutyömailta saadun betonin pulveroimiseen. 59

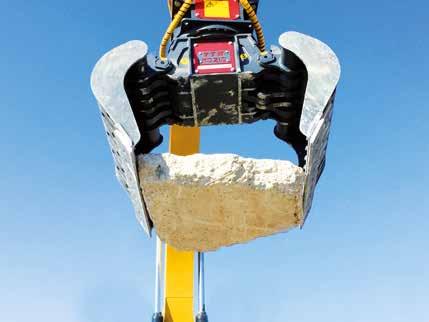

60 MD-LAJITTELUKOURAT 1,5-60 t OMINAISUUDET uusi muotoilu enemmän puristusvoimaa kaikissa malleissa mekaaninen liikkeen rajoitin suurempi kapasiteetti EDUT luotettava ja kestävä rakenne helppo huollettavuus täysin suojattu hydraulimoottori miellyttävä ja helppo käyttää (sylinterijarru) Malli MD45 MD65 MD100 MD120 MD140 MD210 MD290 MD410 MD610 Pyöritys, Öljyvirtaus pyörittimelle 5 5/8 5/8 5/8 5/8 20/30 20/30 40/50 40/50 Paine pyöritykselle, bar Öljyvirtaus, l/min 8/12 20/25 25/30 30/40 40/50 80/ / / /140 Käyntipaine, bar 200/ / / Peruskone, t 1,5/4 3/6 5/9 8/12 11/16 15/21 20/29 28/41 37/60 60

61 MD-LAJITTELUKOURAT Leuka S Malli MD45 MD65 MD100 MD120 MD140 MD210 MD290 MD410 MD610 A mm B mm C mm D mm E mm Puristusvoima t 1/1,3 1,3/2 2/3 3, L mm Kapasiteetti m 3 0,06 0,09 0,1 0,2 0,25 0,32 0,4 0,5 0,5 0,6 0,7 0,8 1 1,2 1,4 2,2 Paino kg

62 Leuka CH Malli MD45 MD65 MD100 MD140 MD120 MD210 MD290 L mm Kynsi lkm Paino kg Leuka D MD65 MD100 MD140 MD210 MD290 MD410 MD610 Malli MD120 L mm Paino kg

63 MONITOIMIKOURAT 3-45 t OMINAISUUDET kestävä rakenne asennettavissa kaikkiin materiaalinkäsittelykoneisiin helppokäyttöinen soveltuu erilaisille materiaaleille helppo huollettavuus EDUT laaja mallisto luotettava optimi muotoilu B E A C D Malli 92EV10 92EV20 92EV30 Kapasiteetti, m 3 0,13 0,18 0,23 Paino, kg Kynsi, lukumäärä Käyntipaine, bar Öljyvirtaus, l/min Puristuvoima, kg A, mm B, mm C, mm D, mm E, mm Peruskone, t 3/11 3/11 3/11 Pyöritysmoottori, lisävaruste DTIA0401 DTIA0401 DTIA

64 B E A C D Malli 92EC230 92EC250 92EC300 92EC500 92EC600 Kapasiteetti, m 3 0,23 0,25 0,30 0,50 0,60 Paino, kg Leuka, lukumäärä Käyntipaine, bar Öljyvirtaus, l/min Puristusvoima, kg A, mm B, mm C, mm D, mm E, mm Peruskone, t 5/8 6/10 8/11 15/20 19/24 Pyöritysmoottori, lisävaruste DTIA0600 DTIA0600 DTIA1200 DTIA1002 DTIA1002 B E A C D Malli 92EV280 92EV320 92EV400 92EV500 92EV600 92EV800 92EV EV1500 Kapasiteetti, m 3 0,28 0,32 0,40 0,50 0,60 0,80 1,00 1,50 Paino, kg Leuka, lukumäärä Käyntipaine, bar Öljyvirtaus, l/min Puristuvoima, kg A, mm B, mm C, mm D, mm E, mm Peruskone, t 8/14 8/14 14/20 18/23 22/30 24/32 30/40 35/45 Pyöritysmoottori, lisävaruste DTIA1500 DTIA1500 DTIA1002 DTIA1002 DTIA2001 DTIA2001 DTIA

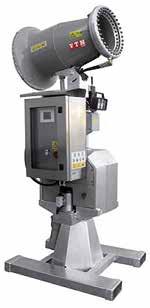

65 PÖLYNSIDONTALAITTEET vähentää ympäristöhaittoja ja pidentää varsinaisen työlaitteen ikää vähentää mahdollisen saastuneen materiaalin kulkeutumista eteenpäin mahdollistaa työskentelyn asutuskeskusten läheisyydessä minimoimalla pölyhaitat lisävarusteina vesipumppu, yövalo, suuttimien lämmitys sekä kauko-ohjaus Malli V30 V52 Painealue, bar Käyntipaine, bar < 10 < 10 Suuttimet, kpl Maksimipeittoalue (noin), m Ilmatarve, m3/h Virtausalue, (suuttimet 5, 10 ja 15) Painesuositus, minimi 3 ideaali 10 bar Paine, bar Minimivirtaus, l/min Maksimivirtaus, l/min 3 5,3 21,6 4 6,0 24,8 5 6,6 28,0 10* ,2 8,5 9,6 10,6 14,8 40,0 52,6 60,5 68,2 97,5 Tehon kulutus, kw 3 11 Virtalähde 400 V - 50 Hz 400 V - 50 Hz Suojausluokka IP55 IP55 Kääntökulma Käyttölämpötila Suuaukon halkaisija, mm Rpm Suihkun kantama (noin), m Äänitaso, Lwa < 93 < 93 65

66 VASARAT 68 SB-sarja 69 SQ-sarja MRKrent Oy Yrittäjänkatu LAHTI Tuomo Virtanen, puh

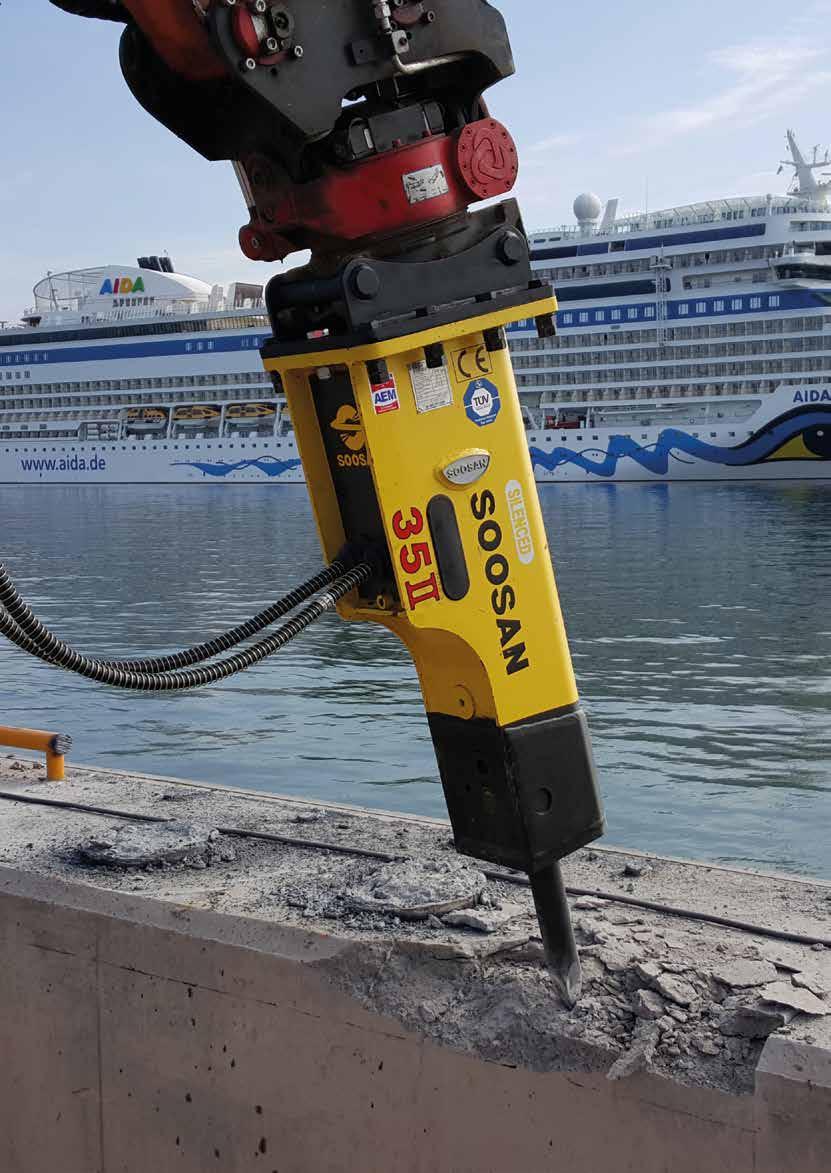

67 soosan Soosan on aloittanut hydraulivasaroiden valmistuksen jo vuonna 1984, ollen näin ensimmäinen Korealainen hydraulivasaravalmistaja. Soosanin laajasta vasaramallistosta löytyy hydraulivasarat 0,8-60 tonnin peruskoneisiin. Yksinkertaisen rakenteen vuoksi vasarat ovat tehokkaita ja kevyitä. Teknisesti vasarat ovat varustettuja tyhjäniskunestolla, tehokkaalla äänenvaimennuksella, automaattirasvauksella, iskutaajuuden säädöllä ja vesivasaravalmiudella. 67

68 SB-SARJA kg 0,8-55 t Edut Hyödyt yksinkertainen rakenne umpinainen kotelorakenne meluja tärinävaimennuksella erinomainen teho/painosuhde laaja mallivalikoima luotettava ja tehokas helppo huoltaa - vähemmän kustannuksia hiljainen ja miellyttävä käyttää alhaiset käyttökulut SB10 II TS-P SB20 II TS-P SB30 II TS-P SB35 II TS-P SB40 II TS-P SB43 II TS-P SB45 TS-P Työpaino, kg Peruskone, t 0,8~2,5 1,2~3,0 2,5~4,5 3,0~5,5 4,0~7,0 6,0~9,0 7,0~14,0 Korkeus, mm Suositeltu öljyvirtaus, l/min 15~30 20~40 25~50 30~60 40~70 50~90 60~100 Työpaine, bar 90~120 90~120 90~ ~ ~ ~ ~160 Iskuluku, bpm 800~ ~ ~ ~ ~ ~ ~800 Terän halkaisija, mm Keskimääräinen äänitaso, db 105,5 106,8 108,5 116,9 108,7 114,5 112 SB50 TS-P SU+55 TS-P SB60 TS-P SB70 TS-P SB81 TS-P SB81A TS-P Työpaino, kg /1798 Peruskone, t 11,0~16,0 12~16 15~18 16~21 18~26 Korkeus, mm Suositeltu öljyvirtaus, l/min 80~110 80~110 90~ ~ ~180 Työpaine, bar 150~ ~ ~ ~ ~180 Iskuluku, bpm 350~700 Pitkäisku 400~750 Lyhytisku 650~ ~ ~ ~500 Terän halkaisija, mm Keskimääräinen äänitaso, db 113,5 113, SB100 TS-P SB121 TS-P SB130 TS-P SB140 TS-P SB151 TS-P Työpaino, kg Peruskone, t 25~30 28~35 30~45 30~45 40~55 Korkeus, mm Suositeltu öljyvirtaus, l/min 150~ ~ ~ ~ ~290 Työpaine, bar 160~ ~ ~ ~ ~180 Iskuluku, bpm 300~ ~ ~ ~ ~300 Terän halkaisija, mm Keskimääräinen äänitaso, db

69 kg t SQ-SARJA Edut Hyödyt uudistunut kotelorakenne tyhjäiskunesto päällä/pois -toiminto iskupituuden säätö umpinainen kotelorakenne meluja tärinävaimennuksella yksinkertainen rakenne luotettava ja tehokas helppo huoltaa - vähemmän kustannuksia hiljainen ja miellyttävä käyttää alhaiset käyttökulut SQ60 SQ70 SQ80 SQ100 SQ120 Työpaino, kg Peruskone, t 15~18 16~21 18~26 25~30 28~35 Korkeus, mm Suositeltu öljyvirtaus, l/min 90~ ~ ~ ~ ~240 Työpaine, bar 150~ ~ ~ ~ ~180 Iskuluku, bpm Pitkäisku 350~650 Lyhytisku 600~850 Pitkäisku 350~600 Lyhytisku 500~850 Pitkäisku 350~500 Lyhytisku 500~700 Pitkäisku 300~450 Lyhytisku 430~580 Pitkäisku 300~450 Lyhytisku 430~580 Terän halkaisija, mm Keskimääräinen äänitaso, db SQ130 SQ140 SQ150 SQ181 Työpaino, kg Peruskone, t 30~45 30~45 40~55 50~90 Korkeus, mm Suositeltu öljyvirtaus, l/min 200~ ~ ~ ~400 Työpaine, bar 160~ ~ ~ ~180 Iskuluku, bpm Pitkäisku 250~400 Lyhytisku 380~550 Pitkäisku 200~350 Lyhytisku 300~500 Pitkäisku 200~350 Lyhytisku 320~470 Pitkäisku 200~300 Lyhytisku 300~400 Terän halkaisija, mm Keskimääräinen äänitaso, db

70 Takaamme iskukykysi! MYYNTI Vesa Terhivaara GSM Myynti / Vuokraus Juhani Rannikko GSM juhani.rannikko@marakon.fi Myynti / Tekninen neuvonta Tuomo Virtanen GSM tuomo.virtanen@marakon.fi TERÄT JA VARAOSAT Esa Kohonen GSM esa.kohonen@marakon.fi Pedro Bejarano GSM pedro.bejarano@marakon.fi HUOLTO Teuvo Soppela GSM teuvo.soppela@marakon.fi SOPIMUSHUOLTOPISTEET KUOPIO Kuopion Konehuolto Oy Mestarinkatu KUOPIO GSM OULU Mekaner Oy Oritkarintie OULU GSM GSM SEINÄJOKI Timo Marttila Ky Yrittäjäntie SEINÄJOKI GSM TAMPERE Machinery Oy Etu-Hankkionkatu TAMPERE Puh GSM TURKU Tekmep Oy Tuulissuontie LIETO Puh GSM

71 OULU SEINÄJOKI KUOPIO TURKU TAMPERE LAHTI 71

72 Marakon Oy Yrittäjänkatu LAHTI Puh
