1 Palvelua vuosien kokemuksella. 1/2019 1

2 Maailma muuttuu niin mekin Kaupungistuminen on ollut globaali megatrendi jo pitkään. Tämä kehitys on nähtävissä selkeästi myös omassa kotimaassamme. Kaupungit kasvavat orgaanisesti, mutta myös kuntaliitoksin. Samalla työssäkäyntialueet laajenevat. Tämä kehitys tarvitsee tuekseen mittavia investointeja infrastruktuuriin. Meidän on pystyttävä pitämään ihmiset ja tavarat liikkeessä, joten nykyisiä määrärahoja on nostettava merkittävästi. Nykyiset liikenneinframäärärahat eivät ole riittävät ja samalla korjausvelan määrä kasvaa, joten on syytä tarkkaan tutkia myös muita rahoitusvaihtoehtoja hankkeiden viemiseksi eteenpäin. Oman paineensa luo hiilidioksidipäästöjen vähentämistarve raideliikenteen lisäämisen avulla, mutta myös ratainfrastruktuuriin tarvittavat investoinnit ovat mittavat. Laatiessamme Marakon Groupille strategiaa vuosille viime vuonna, tarkastelimme yritysryhmämme toimintoja avoimesti. Tunnistimme kolme selkeästi erilaista liiketoiminta-aluetta, joilla työskentelemme. Kaivukoneisiin liitettävien hydraulisten lisälaitteiden myynti ja vuokraus Suomessa, rikotuspuomiratkaisut sekä kaiken toimintamme kattavat palvelut. Me Marakonilla uskomme vahvasti Suomen tulevaan kehitykseen ja päätimme panostaa merkittävästi asiakaspalvelumme kehittämiseen. Aloitamme keväällä 2019 uuden asiakaspalvelukeskuksen rakentamisen Lahteen, nykyisten toimitilojemme viereen. Rima on nostettu korkealle miettiessämme tämän uuden neliömetrin kokoisen asiakaspalvelukeskuksen toiminnallisuutta myynnin, huollon, käyttäjäkoulutuksen ja varaosatoimintojen suhteen. Maan kattavan huoltopartneriverkostomme osaamisen vahvistaminen on osa asiakaspalvelun kehittämisen kokonaisuutta. PEKKA POHJOISMÄKI toimitusjohtaja HISTORIA Marakon Oy on rikotukseen, louhintaan, purkuun ja materiaalinkäsittelyyn tarkoitettujen laitteiden myyntiin ja huoltoon erikoistunut yritys. Olemme taloudellisesti vakaa, vuonna 1981 perustettu perheyritys. Työskentelemme Marakonissa sitoumuksella ollaksemme alan ehdoton asiantuntija. 2

3 Tuotteemme ja palvelumme Sandvik on kansainvälinen monialayritys, joka muun muassa valmistaa koneita ja laitteita louhintaan, murskaukseen, rikotukseen, louheen siirtoon sekä materiaalin käsittelyyn. Marakon myy ja huoltaa yksinoikeudella Suomessa Rammertuotemerkillä myytävät hydraulivasarat, rikotuspuomit, leikkurimurskaimet sekä pulveroijat. Italialainen vuonna 1973 perustettu perheyritys VTN on erikoistunut korkealaatuisiin purku- ja materiaalinkäsittelylaitteisiin. Hardox-kulutusteräksestä valmistetut murskaimet, pulveroijat, leikkurit ja erilaiset kourat kestävät kovaa käyttöä vuodesta toiseen. Marakon on edustanut VTN:ää Suomessa yksinoikeudella vuodesta HUOLTO JA VARAOSAT Marakonin huolto- ja varaosapalvelu on laatunsa ansiosta jo käsite. Toimitamme varaosat nopeasti ja täsmällisesti kaikkialle Suomessa. Kauttamme löydät alkuperäisvaraosat myös vanhempiin Rammer-merkkisiin hydraulivasaroihin. Maanrakennusalalla urakoiden valmistuminen riippuu usein koneiden ja laitteiden kestävyydestä sekä huollon saatavuudesta. Siksi annammekin tarvittaessa edustamillemme Rammer-merkkisille tuotteille 24 tunnin huoltotakuun nopeimmillaan saat laitteesi huollettuna takaisin jo seuraavana päivänä. Marakonin valtuuttamat sopimushuoltopisteet palvelevat sinua Lahden lisäksi viidellä paikkakunnalla; Kuopiossa, Oulussa, Seinäjoella, Tampereella ja Liedossa. VUOKRAUS Joustavuutta kalustoosi vuokraamalla Vuokraamme myös työlaitteita, jotta voit kokeilla laitteiden soveltuvuutta peruskoneesi kokoluokkaan sekä saadaksesi tuntumaa riskittömästi uusiin työkohteisiin. Oikeudet muutoksiin pidätetään. 3

4 VASARAT 8 Performance-sarja 9 Kompakti-sarja 10 S-sarja 12 M-sarja 14 L-sarja LISÄTARVIKKEET 30 Alkuperäiset Rammer-varaosat 31 Valitse vasaraasi oikea terä 32 Terät 36 Terän rasvaus 37 Lisätarvikkeet PUOMIT 20 Puomit MATERIAALINKÄSITTELYLAITTEET 22 Pulveroijat pyörityksellä 23 Pulveroijat 23 Betonileikkurit 24 Teräsleikkurit 25 Lajittelukourat 25 Monitoimileikkurit ARTIKKELIT 6 Marakon oy: Täyden palvelun lisälaitetalo 16 Kreate iskee Rammerilla: Lahden ohikulkutiellä vaativat louhinnat 26 Sparal oy: Iskuvasara purkutyömailla 38 Maanrakennus J. Jönkkäri Oy: Rammer 2166 iskee Ratinassa 68 SK-Maansiirto oy: Kiveä rikki nuoruuden innolla 4

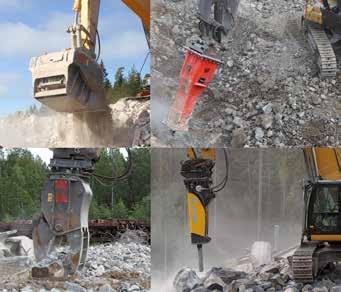

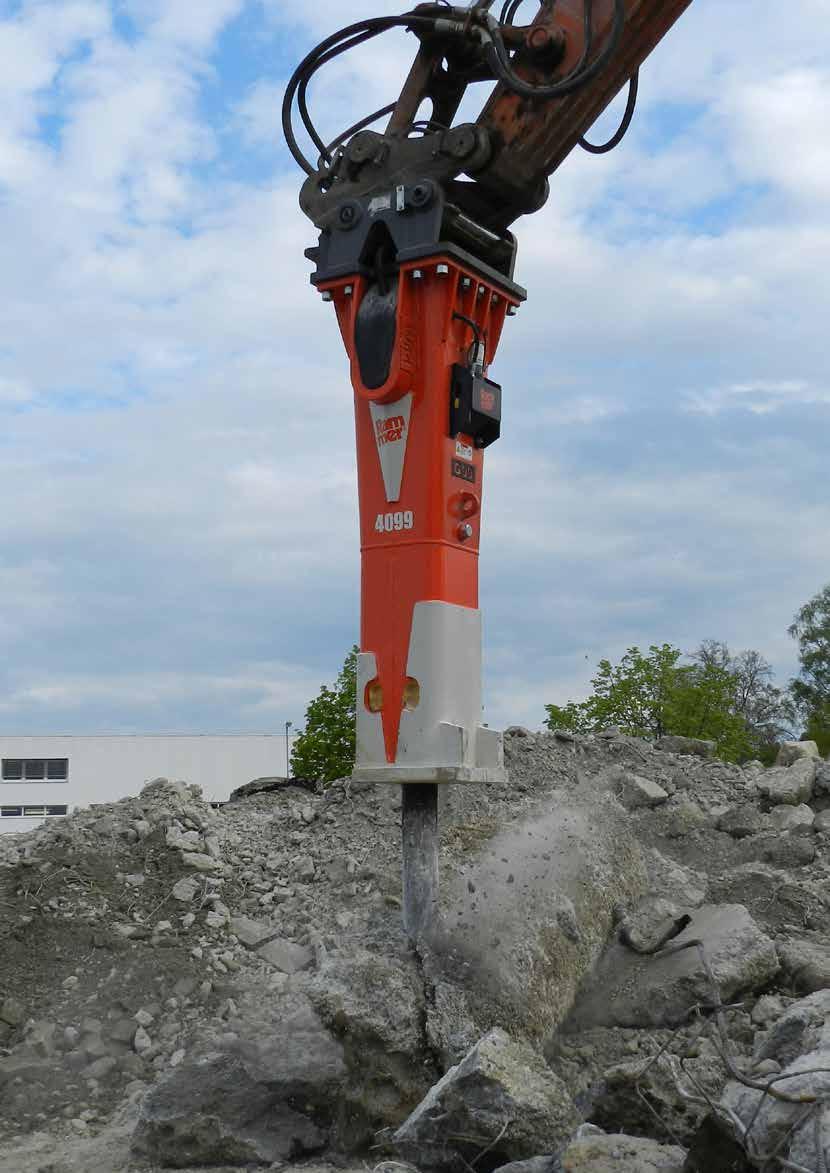

5 rammer Sandvik on kansainvälinen monialayritys, joka muun muassa valmistaa koneita ja laitteita louhintaan, murskaukseen, rikotukseen, louheen siirtoon sekä materiaalin käsittelyyn. Marakon myy ja huoltaa Suomessa Rammer-tuotemerkkiset hydraulivasarat, rikotuspuomit, leikkurimurskaimet sekä pulveroijat. 5

6 Marakonin nykymiehitys vasemmalta oikealle: Juhani Rannikko (myynti ja vuokraus), Petri Muurinen (huollon työnjohto), Kari Kokkonen (palveluliiketoiminnan johtaja), Pekka Pohjoismäki (Marakon Groupin toimitusjohtaja), Pedro Bejarano (myyntipäällikkö) ja Esa Kohonen (vara- ja kulutuosat). Kuvasta puuttuvat markkinointipäällikkö Mari Heino ja teknisestä tuesta vastaava Tuomo Virtanen. Taustalla näkyvälle tyhjälle tontille nousee lähitulevaisuudessa uudet toimitilat, jonne Suomen asiakkaiden palvelutoiminnot keskitetään. Marakon oy Täyden palvelun lisälaitetalo Teksti ja kuvat Olli Päiviö Marakon tunnetaan täällä Suomessa ennen kaikkea Rammer-iskuvasaroistaan, mutta yritys on tänään paljon muutakin. Materiaalinkäsittelyyn ja purkutöihin on tarjolla paljon erilaisia lisälaitteita vasaroiden lisäksi, ja myös Marakon Groupiin kuuluvan MRK-Rentin kautta on myynnissä yrityksen toinen vasaramerkki Soosan. Lisälaitteiden vuokrauksen osuus on sekin kasvussa. Yrityksen huolto tiedetään perinteisesti nopeaksi ja ammattitaitoiseksi. Tulevan toimitilojen laajennuksen luvataan tehostavan asiakaspalvelua vielä entisestäänkin. Rammer on yksi tunnetuimmista maarakennusalan tuotemerkeistä niin täällä meillä kuin muuallakin. Hydraulisella iskuvasaralla työskentelyä kutsutaan vieläkin usein rammeroinniksi ja jopa maailmalla tunnetaan verbi to rammer. Suomalaismerkki onkin lyönyt vahvan leimansa koko kivenrikotusalaan. Marakonin yksi voimavara on aina ollut osaava henkilöstö. Noin 30 vuotta vasaroiden huollossa työskennellyt Teuvo Soppela jäi eläkkeelle viime vuonna ja huollon vastuun otti Pedro Bejarano. Nyt alkuvuodesta organisaatiossa on tehty taas pieniä muutoksia. Pitkäaikainen myyntimiehemme Vesa Terhivaara lähti kohti uusia haasteita ja minä siirryin nyt huollosta myyntiin. Kyse on tavallaan juurille palaamisesta, sillä ennen Marakonille tuloani toukokuussa 2017 toimin vapaa-ajan tuotteiden, kuten moot- 6

7 toripyörien myynnissä. Tämä muutos sopii minulle, kenttätyötä tulee lisää ja asiakashankinnan kautta pääsen solmimaan uusiakin kontakteja. Kyllä se myyntimiehen sydän minulla sykkii aika vahvana, tuumii uusi myyntipäällikkö Bejarano. Vasaran anatomia on tullut Pedrolle tutuksi huoltohommissa, joten se lienee ehdoton etu myyntityössäkin. Ei ole haitaksi tuntea läpikotaisin tuotteet, joita myy. Toinen myynnissä ja vuokrauksessa työskentelevä henkilö on Juhani Rannikko, jolla on 20 vuoden kokemus maarakennusurakoinnista ja kivenrikotuksesta. Sen lisäksi mies toimi Wihuri Teknisen kaupan konevuokrauksessa ja tuntee vuokrausbisneksenkin hyvin. Työlaitteiden vuokraus on lisääntynyt todella paljon viime vuosina. Purku-urakointi on kasvava sektori vuokralaitteille. Asiakas harkitsee työmaalleen jotain tiettyä lisälaitetta, ja haluaa kokeilla ensin vuokraamisen kautta. Peruskoneeseen soveltuminen voi askarruttaa eli työlaitteen paino ja teho halutaan itse tutkia. Kokeilun, usein lyhyeksikin jäävän, jälkeen tehdään laitteesta aika usein kaupat. Asiakas saa vuokrausajanjakson jälkeen varmistuksen, että laite on sopiva juuri siihen omaan työhön, valistaa Rannikko. Jotkut asiakkaat tarvitsevat esimerkiksi iskuvasaraa vain talvikuukaudet, jolloin vuokraaminen on järkevä tapa hoitaa asia. Purku-urakoitsijoilta Juhani saa tietoa purkutyömaiden työskentely- ja toimintatavoista. Heille Marakon pystyy tarjoamaan niin myyntiin kuin vuokralle VTN-purku- ja materiaalinkäsittelylaitteita. Molemmat myynnissä työskentelevät miehet korostavat sitä, että Marakonin organisaatio on pieni ja joustava. Jokainen tekee periaatteessa kaikkea. Kaikki lähtee asiakkaan tarpeen kartoittamisesta. Koska meillä on tarjota esimerkiksi kaksi eri vasaramerkkiä; Rammer ja Soosan, niin asiakkaan toiveet ja vaatimukset kartoittamalla tehdään valinta. Rammer on tietenkin pitkän menestyksekkään historiansakin takia se, mitä monet ehdottomasti haluavat. Soosan tarjoaa monia etuja niille, joille vasaran käyttö ei ole ihan ympärivuorokautista. Budjetti ja käyttöaste ovat määrääviä tekijöitä työlaitteen hankinnassa, toteavat myyntimiehet. Tavoitteemme on olla palveleva Suomen virallinen vasara- ja lisälaitetalo. Haluamme tyydyttää asiakkaittemme tarpeet lisälaitteiden suhteen, olipa käyttö sitten satunnaista tai jatkuvaa, säestää Marakon Groupin toimitusjohtaja Pekka Pohjoismäki. UUTTA MIEHITYSTÄ JA LISÄÄ TILAA Palveluliiketoimintajohtaja Kari Kokkonen on Marakon Groupin tuoreita rekrytointeja. Pitkän uran Metso Mineralsin kansainvälisissä ja myös kotimaan johtajatehtävissä vuosina tehnyt Kokkonen on kokenut alan ammattilainen. Marakon Rammer- ja Soosan -iskuvasaroiden lisäksi Marakon Group tarjoaa laajan kattauksen erilaisia purku- ja materiaalinkäsittelylaitteita. Vuokraus lisääntyy myös koko ajan. Groupille mies siirtyi startup-yrityksen, Element Group oy:n palkkalistoilta. Minulla on pitkä kokemus kaivos- ja maarakennusaloista. Purku ja kierrätys ovat sellaisia, joihin nyt ensitöikseni aion tutustua paremmin. Meidän osuutemme asiakaspalvelussa alkaa siitä, kun myyjä on myynyt laitteen ja se on toimitettu työmaalle käyttöönottoa varten. Palveluliiketoiminnan kehittämiseen kuuluvat varaosa- ja huoltopalveluiden myynnin sekä takuuasioiden lisäksi muun muassa käyttäjäkoulutukset, jotka sisältyvät omiin töihini, kertoo Kokkonen. Petri Muurinen on toinen uusi mies talossa. Tällä hetkellä asentajatöiden kautta huollon työnjohtajaksi ryhtyvä Muurinen on jatkossa se henkilö, kuka huoltotöitä pyörittää. Petrillä on pitkä kokemus erilaisista koneasennuksista ja työlaitteiden varustelusta. Hän on opiskellut työn ohella myös työteknikoksi. Ja jatkossa niihin asennustöihin on entistä paremmat olosuhteet. Marakonin nykyisen tontin viereen kun on jo raivattu tilaa uudelle liiketilalle. Parhaillaan kartoitamme rakenneteknisiä ratkaisuja ja korjaamon layoutia. Ensimmäisessä vaiheessa valmistuu neliömetriä toimisto-, näyttely ja huoltotiloja. Kapasiteetti nykyiseen korjaamoon verrattuna tulee oleman kolminkertainen. Huollon sujuvuus tulee parantumaan, läpimenoajat pysyvät vähintään entisellään ja asiakaspalveluun tulee uusia elementtejä. Meillä usko alaan ja tuotteisiimme on kova, lopettaa Pekka Pohjoismäki. Kulutus- ja varaosa -asioissa puhelimeen vastaa edelleen tuttu mies Esa Kohonen. Ja teknisestä tuesta huolehtii Tuomo Virtanen. 7

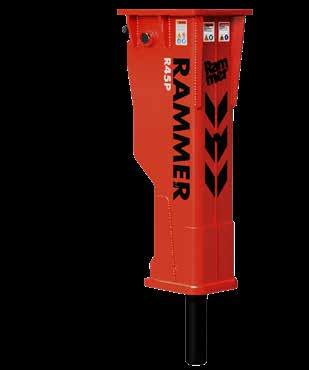

8 PERFORMANCE LINE M/L-SARJA R18P R25P R35P R45P t OMINAISUUDET EDUT Ramdata II huoltotarveilmaisin Ramlube II automaattirasvari erinomainen teho/painosuhde matalat käyttökustannukset helppo huoltaa suuri terän halkaisija/pituus R18P R25P R35P R45P Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

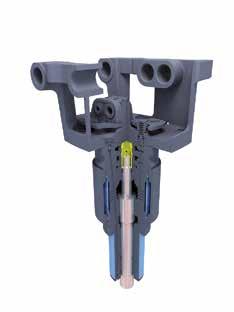

9 EXCELLENCE LINE KOMPAKTI-SARJA 0,8-5,5 t OMINAISUUDET EDUT tappi- tai pikakiinnitteinen katkeamaton terä laaja öljyvirta-alue komposiittiholkki, ei rasvauksen tarvetta kalvoakku helppo käyttää ja huoltaa helppo asentaa laaja peruskonesuositus matalat käyttökustannukset luotettava CBE sidepultiton suojatut letkuviennit Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t 0,8-1,8 1,2-2,6 1,6-3,6 2,5-5,5 Keskimääräinen äänitaso (2000/14/EC), db

10 EXCELLENCE LINE S-SARJA ,8-5,2 t OMINAISUUDET EDUT valurunko yksinkertainen teräasennus korkea iskutaajuus laaja öljyvirta-alue helppo asentaa laaja peruskonesuositus matalat käyttökustannukset luotettava kalvoakku suojatut letkuviennit äänieristetty sidepultiton CBE Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t 0,8-1,8 1,2-2,5 1,6-3,6 1,8-5,2 Keskimääräinen äänitaso (2000/14/EC), db

11 EXCELLENCE LINE OMINAISUUDET valurunko yksinkertainen teräasennus korkea iskutaajuus laaja öljyvirta-alue kalvoakku S-SARJA 3,2-15,0 t suojatut letkuviennit äänieristetty sidepultiton CBE EDUT helppo asentaa laaja peruskonesuositus matalat käyttökustannukset luotettava Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t 3,2-8,0 4,3-9,5 5,8-13, Keskimääräinen äänitaso (2000/14/EC), db

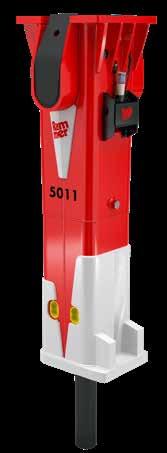

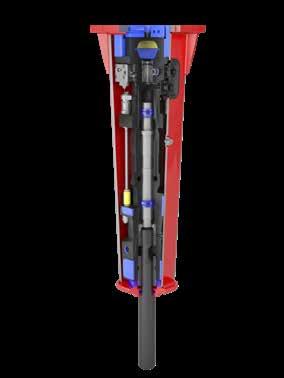

12 EXCELLENCE LINE M-SARJA t OMINAISUUDET EDUT kapea ja kevyt rakenne kalvoakku äänieristetty VIDAT-sidepultit FBE tyhjäniskunesto, päällä/pois turvaventtiili (lisävaruste) Ramlube I (lisävaruste) Ramlube II (lisävaruste) automaattirasvari soveltuu hyvin ahtaisiin paikkoihin matalat käyttökustannukset helppo asentaa luotettava Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

13 EXCELLENCE LINE M-SARJA t OMINAISUUDET EDUT kapea ja kevyt rakenne kalvoakku äänieristetty VIDAT-sidepultit soveltuu hyvin ahtaisiin paikkoihin matalat käyttökustannukset helppo asentaa luotettava FBE tyhjäniskunesto, päällä/pois turvaventtiili (lisävaruste) Ramlube I (lisävaruste) Ramlube II (lisävaruste) automaattirasvari Työpaino, kg Iskuluku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

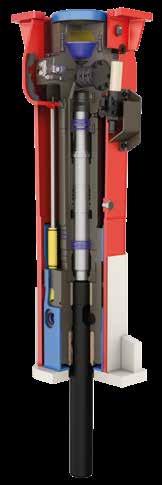

14 EXCELLENCE LINE L-SARJA t OMINAISUUDET EDUT kalvoakku äänieristetty VIDAT-sidepultit helppo asentaa matalat käyttökustannukset luotettava FBE Ramlube I (lisävaruste) Ramlube II (lisävaruste) tyhjäniskunesto, päällä/pois iskupituuden säätö, pitkä/lyhyt Ramdata II Työpaino, kg Iskuluku, pitkä isku, ppm Iskuluku, lyhyt isku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

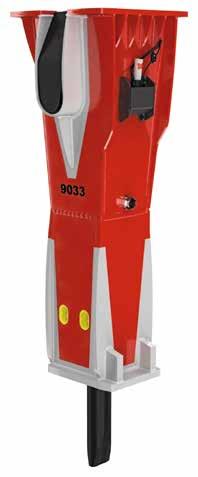

15 EXCELLENCE LINE L-SARJA t Työpaino, kg Iskuluku, pitkä isku, ppm Iskuluku, lyhyt isku, ppm Käyntipaine, bar Öljyvirtaus, l/min Terän halkaisija, mm Peruskonesuositus, t Keskimääräinen äänitaso (2000/14/EC), db

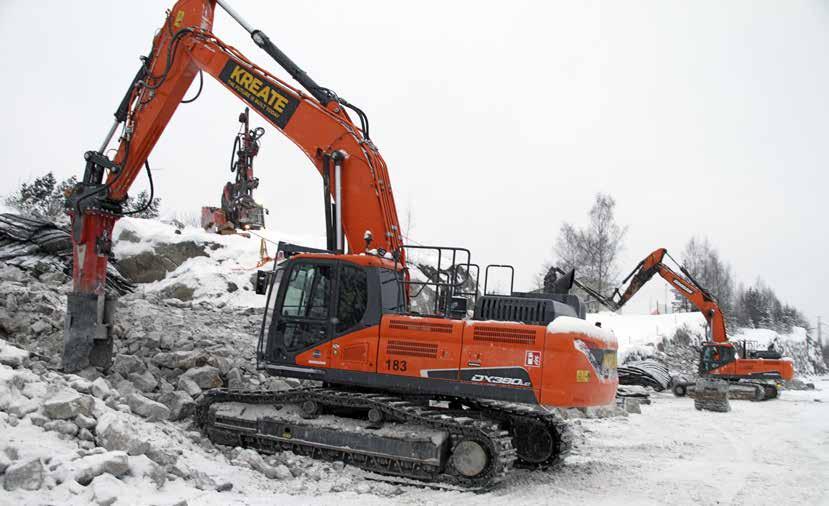

16 Kreate iskee Rammerilla Lahden ohikulkutiellä vaativat louhinnat Teksti ja kuvat Olli Päiviö Valtatiellä neljä, Lahden itäpuolella liikenne soljuu tammikuisena talvipäivänä tasaisena virtana niin etelän kuin pohjoisenkin suuntaan. Aivan kaistojen tuntumassa Kreate oy:n kalusto on täydessä työn touhussa. Tulevasta räjäytyksestä varoittava hälytyssummerin ääni viiltää pakkasilman halki ja autot seisautetaan hetkeksi Joutjärven risteysalueella, johon rakennetaan lisäkaistoja VT4:lle. Risteyksessä uusi eteläinen kehätie tulee yhdistymään valtatie neloseen. Ampu on ohi ja liikenteen virta jatkaa loputonta menoaan. Ollaan Lahden eteläisen kehätien hankeosalla 1B. Hanke 1B käsittää valtatien rakentamisen 4,5 kilometrin matkalta Nikulan eritasoliittymän länsipuolelta VT4:lle, Joutjärven risteysalueelle. Uuden kehätien linjaus ohittaa Lahden kaupungin keskustan sen eteläpuolitse. Hankkeen 1B toteutusvaihe alkoi kesäkuussa 2018 ja se kestää kokonaisuudes- Kreate oy tekee parhaillaan avolouhintaa Lahden eteläisen ohikulkutien 1B-urakkaosuudella. Kuvan koneet ovat Hartwallin levityksen (Joutjärven risteysalue) kohdalla VT4:n välittömässä tuntumassa. Vaativuutta louhintaan tuokin aivan vieressä kulkeva vilkas liikenne. Työmaalle on tuotu poraus- ja rikotuskalustoa. Doosan DX380 LC:n puomin päässä on melko uusi Rammer iskuvasara. 16

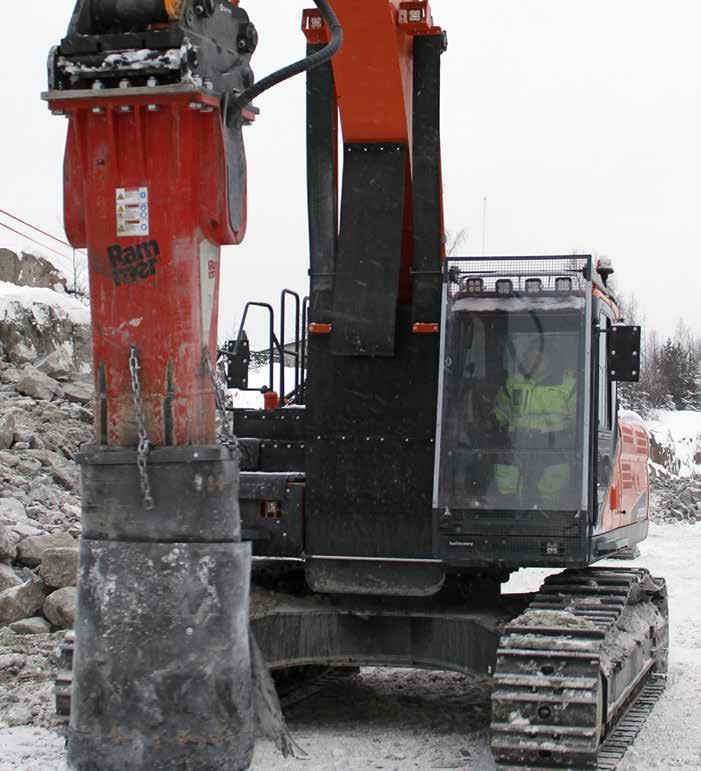

17 Yhdeksän vuotta kivihommia kaivukoneella paiskinut Kreaten Kalle Thil (vas.), Marakonin myynnissä ja vuokrauksessa työskentelevä Juhani Rannikko sekä niin ikään Kreaten palveluksessa oleva ylipanostaja Reijo Pelkonen tietävät, että koneet ja laitteet on pidettävä tiukan aikataulun työmailla kunnossa. Rammerin ennakoiva huolto takaa omalta osaltaan, että vasara pysyy iskukunnossa. 17

18 saan kolme vuotta ja kolme kuukautta. Liikenteelle avaaminen tapahtuu vajaa vuosi aikaisemmin eli marraskuussa Sen jälkeen tehtävät viimeistelytyötkin saadaan päätökseen syyskuuhun 2021 mennessä. Hankeosa 1B toteutetaan allianssimallilla. Väylä (entinen Liikennevirasto) valitsi allianssikumppanikseen Valtari-tarjoajakonsortion, jonka muodostavat Skanska Infra oy ja Pöyry Finland oy. Kreate oy osallistuu parhaillaan hankkeeseen Skanskan aliurakoitsijana. Meille kuuluu kaikki avolouhinnat tässä urakassa (irrotus, rikotus ja rusnaus), mikä pitää sisällään muun muassa itäisen ja läntisen tunnelin kaikki neljä suuaukkoa. Näiden lisäksi tehdään erittäin vaativat louhinnat VT4:llä (noin m³) sekä muita pienempiä avolouhintoja. Yhteensä hankkeella on louhittavaa noin kuutiometriä. Urakkaaika meillä on syyskuun loppuun, mutta todennäköisesti se valmistuu hieman aiemmin, aloittaa työmaapäällikkö Samuel Laitinen. Suurimmat haasteet urakassa ovat töiden yhteensovittaminen kaikkien hankkeella työskentelevien kanssa, jotta työt sujuisivat mutkattomasti. Myös edellä mainitut louhinnat VT4:llä asettavat omat haasteensa. Työ pitää suunnitella ja toteuttaa erittäin huolellisesti. VT4 on todella vilkasliikenteinen, eikä virheisiin ole varaa. Kreate on kehittänyt omia menetelmiään vaativien ja haastavien louhintojen toteuttamiseen. Suunnitteluun Kreate on käyttänyt täällä omaa mittauslaitteistoaan. GPS-laitteella kallion pinnat saadaan itse kartoitettua ja mallinnettua 3D-muodossa tietokoneelle. Tämän lisäksi käytetään kallion rintauksen skannausta ja reikäsuoruusmittauksia, jolloin porareikien todellinen sijainti saadaan selville. Näin ollen louhinnasta saadaan mahdollisimman optimaalinen ja haluttu tulos, jatkaa Laitinen. Jutun teon aikaan työmaalla oli kaksi Sandvikin poravaunua sekä yksi Commando pienempiä poraustöitä varten, esimerkiksi pulttien poraukseen. Kaivukoneita oli kolme kappaletta, yksi oma ja kaksi aliurakoitsijan konetta. Päivästä riippuen miehiä on Laitisen mukaan työmaalla VIISI RAMMER-VASARAA Kreaten kalliorakentamisen työpäällikkö Heikki Thil oli myös käymässä Lahden ohitustien työmaalla. Miehen mukaan tammikuun puolivälissä Kreaten merkittävimpiä louhintakohteita olivat VT4 Lahden ohitustie ja Klaukkalan Mt132. Etelä- ja Itä-Suomessa oli käynnissä myös kiviaineslouhintoja sekä Kimolan kanavan vesistötunneli. Myös muutamia muita infrakohteita on tällä hetkellä menossa. Kreatella on käytössä omia kaivukoneita kaikkiaan 28 kappaletta. Poravaunuja meillä on kymmenen ja Rammer-iskuvasaroita viisi, niistä neljä on tyypiltään G88. Täällä käytössä oleva 4099-malli on se viides ja tuorein hankintamme, tietää Thil. Olemme olleet tyytyväisiä Rammer-iskuvasaroihin niiden tehokkuuden ja varmuuden vuoksi. Ennakoivan huollon suunnittelu on ollut Marakonin kanssa hyvin toimivaa ja aikataulut pitävät. Sen ansiosta työt edistyvät aina sovitusti. Thilin mukaan Kreaten tavoitteena tänä vuonna on lou hia kiviaineksia reilut kolme miljoonaa tonnia eri puolilla Suomea. Myös vaativia asutuskeskuslouhintoja tullaan tekemään. RAMMER 4099 TUO LISÄÄ TEHOA VT4:n Lahden puoleisella osuudella louhitaan noin kuutiota ja toisella puolen moottoritietä odottaa samalla risteysalueella vielä reilut puolta suurempi määrä. Kiveä ajetaan tästä ilman murskausta tienpohjien täyttöihin, ramppeihin ja massanvaihtoihin. Osa myös murskataan hienommiksi lajikkeiksi. Kreaten ylipanostajan Reijo Pelkosen mukaan kentät on pidettävä pieninä jo viereisen moottoritienkin takia. Uusi Rammer 4099 on ollut töissä vasta muutamia viikkoja. Kreatelle kilogrammaa painava vasara on hyppy pykälää järeämpään kokoluokkaan. Olen ollut yhdeksän vuotta kivihommissa. Kaikki työt ovat liittyneet louhintaan jollain tavoin. Täkkäys, kallion puhdistus, louheen kuormaus ja rikotus ovat tulleet tutuiksi. Rammer on aina ollut vasarana, eikä ole ollut syytä vaihtaa merkkiä, sanoo maarakennuskoneen kuljettajan perustutkinnon aikanaan suorittanut ja 40 tonnin painoista Doosan DX380 LC -kaivukonetta käskevä Kalle Thil. Doosanin suojaukset kivihommia varten on tehty varsin asiallisesti. Etuikkunaa suojaa iskunkestävä, läpinäkyvä polykarbonaattilevy eikä verkko. Kaikki sylinterit ja koko koneen etuosa on päällystetty paksuin kumimatoin. Läpinäkyvä yhtenäinen pinta toimii verkkoa paremmin. Minä ainakin saan päänsäryn, kun yritän katsoa ristikon läpi. Tasainen levy on paljon helpompi pitää puhtaana. Se suojaa paremmin kuin ristikko pieniltäkin kivensiruilta, toteaa Thil. Tämä vasara on erittäin tehokas. Sillä on nyt hoidettu täällä viitisen ampua. Täällä kivi ammutaan aika pieneksi, joten ihan täyttä tehokkuutta ei vielä vasaralla ole päästy saavuttamaan, jatkaa Thil. Vasarassa on itse tehty terän suojus kiviroiskeiden estämiseksi. Kaksiosaisen kumirakenteen alaosa on vaihdettavissa, kun se on liikaa repeytynyt. Käytimme alussa täkkäysmattoja suojana. Niistä tuli 18

19 kuitenkin liikaa painoa puomin päähän, joten rakensimme keveämmän version. Iskuvasaraa joutuu täälläkin pudottamaan välillä pois. Nyt toisella koneella siirrellään esimerkiksi täkkäysmatot, joten hieman vähemmän vaihtoja tulee vasaran huoltoväli on säädetty 800 tuntiin. Ramdata II:n huollontarveilmaisimen merkkivalo kertoo, milloin huolto on ajankohtainen. Kun se välähtää viisi kertaa, on aika tuoda vasara huoltoon. Syksyllä Maxpossa tulemme esittelemään Ramdatan seuraavan sukupolven III, joka tarjoaa tiedonkeruuseen internetiä hyödyntävän version, kertoo työmaalla vieraillut Juhani Rannikko Marakonin myynnistä. Peruskone kannattaa vasarahommia varten suojata kunnolla. Kreaten Doosanin etuikkunan edessä on iskunkestävä, läpinäkyvä polykarbonaattilevy. Kaikki vasaraa kohti olevat pinnat sekä sylinterien varret pysyvät kunnossa paksujen kumimattojen ansiosta. 19

20 PUOMIT Maksimiulottuvuus, m B 777 C D MOBIILI C LEUKA D SÄLEIKKÖ G KARAMURSKA M XM XR M Maksimiulottuvuus, m XL B-, D- JA G-SARJA B300 D300 D425 G330 Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 4,2 4,6 5,9 4,4 Ulottuvuus, vaakataso, m 2,9 2,9 4,2 3,4 Ulottuvuus, pystysuora, m 1,8 2,6 3,8 1,7 Kääntö, º C-SARJA C285N C320N C350 C400 C450 Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 4,7 5,2 5,4 5,8 6,3 Ulottuvuus, vaakataso, m 3,2 3,5 3,9 4,3 4,6 Ulottuvuus, pystysuora, m 3,3 3,8 3,8 4,3 4,6 Kääntö, º C-SARJA C500 C550 C600 Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 7,0 7,3 7,7 Ulottuvuus, vaakataso, m 5,6 5,8 6,2 Ulottuvuus, pystysuora, m 5,0 5,2 5,7 Kääntö, º

21 M-SARJA M440 M550 M630 Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 7,2 8,2 8,9 Ulottuvuus, vaakataso, m 4,8 5,9 6,7 Ulottuvuus, pystysuora, m 3,4 5,0 5,8 Kääntö, º XM- JA XR-SARJA XM500HD XM600HD XM750HD XR600R XR700R Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 8,0 9,0 10,4 7,0 8,7 Ulottuvuus, vaakataso, m 5,5 6,4 7,9 5,4 6,5 Ulottuvuus, pystysuora, m 5,1 5,8 6,8 3,7 4,3 Kääntö, º XL-SARJA XL940 XL1020 XL1200 XL1400 Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 12,7 13,4 14,6 17,0 Ulottuvuus, vaakataso, m 9,8 10,5 12,2 14,1 Ulottuvuus, pystysuora, m 9,2 10,0 10,6 13,0 Kääntö, º XL-SARJA XL940R XL1020R XL1200R XL1400R Työpaino, kg Suositeltu hydraulivasara Ulottuvuus, max, m 12,7 13,4 14,6 17,0 Ulottuvuus, vaakataso, m 9,8 10,5 12,2 14,1 Ulottuvuus, pystysuora, m 9,0 9,8 10,4 13,0 Kääntö, º KONEIKOT HU18 HU 30 HU 37 HU 45 HU 55 Öljyvirtaus, l/min, 1500 rpm (50Hz) Työpaino ilman öljyä, kg

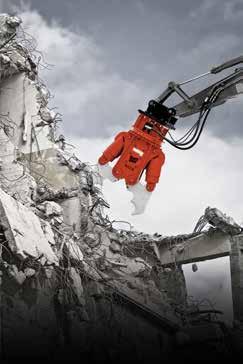

22 MATERIAALINKÄSITTELYLAITTEET RPV PULVEROIJAT PYÖRITYKSELLÄ t OMINAISUUDET käännettävät ja vaihdettavat leikkuuterät edistyksellinen muotoilu pikaliikeventtiili hydraulinen pyöritys vaihdettavat purkuhampaat RPV PULVEROIJAT PYÖRITYKSELLÄ RPV14R RPV22R RPV29R RPV39R Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Leikkuuterän pituus, mm Peruskonesuositus, t

23 1,5-45 t RPV PULVEROIJAT OMINAISUUDET pikaliikeventtiili vaihdettavat purkuhampaat edistyksellinen muotoilu Hardox 400 -rakenne käännettävät ja vaihdettavat leikkuuterät RPV PULVEROIJAT RPV03S RPV07S RPV14S RPV22S RPV30S RPV40S Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Leikkuuterän pituus, mm Peruskonesuositus, t 1, t RCC BETONILEIKKURIT OMINAISUUDET hydraulinen boosteri (RCC04R) vaihdettavat purkuhampaat vapaa pyöritys mekaanisella jarrulla pikaliikeventtiili hydrauliikka täysin suojattu hydraulinen pyöritys käännettävät ja vaihdettavat leikkuuterät Hardox 400 -rakenne RCC BETONILEIKKURIT RCC04R RCC10R RCC16R RCC21R RCC30R RCC43R RCC80R RCC110R Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima, kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Liittimet, pyöritys 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP 1/2" BSP Leikkuuterän pituus, mm Peruskonesuositus, t

24 MATERIAALINKÄSITTELYLAITTEET RSS TERÄSLEIKKURIT 4-90 t OMINAISUUDET käännettävät ja vaihdettavat leikkuuterät edistyksellinen leuan muotoilu hydrauliikka täysin suojattu vaihdettava nokkapala RSS TERÄSLEIKKURIT RSS05R RSS08R RSS11R RSS15R RSS23R RSS34R RSS45R RSS58R RSS80R Paino, kg Maksimiaukeama, mm Maksimileikkuuvoima, kn Maksimipuristusvoima, kn Maksimikäyttöpaine, bar Öljyvirtaus, l/min Liittimet, pyöritys 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS 1/2" GAS Peruskonesuositus, t

25 5-40 t RGP LAJITTELUKOURAT OMINAISUUDET vahvistettu rakenne suojatut sylinterit RGP LAJITTELUKOURAT RGP 07R RGP 09R RGP 13R RGP 16R Paino, kg Maksimiaukeama, mm Kouran leveys, mm Maksimikäyttöpaine, bar Öljyvirtaus, l/min Peruskonesuositus, t RGP 18R RGP 20R RGP 23R RGP 28R RGP 33R RGP 38R t RMP MONITOIMILEIKKURIT OMINAISUUDET vahvistettu rakenne suojatut sylinterit RMP MONITOIMILEIKKURIT RMP18R RMP22R RMP32R RMP42R Paino, kg Maksimikäyttöpaine, bar Öljyvirtaus, l/min Liittimet, pyöritys 3/4" GAS 3/4" GAS 3/4" GAS 3/4" GAS Peruskonesuositus, t

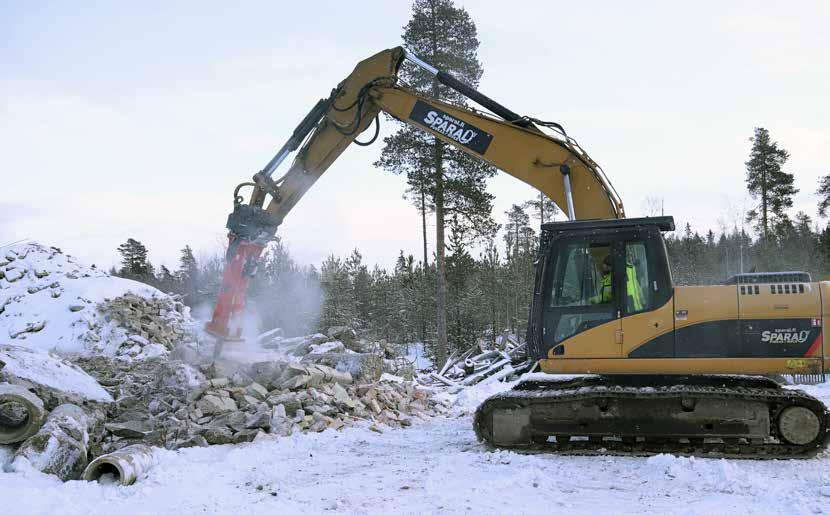

26 Vaasalainen Sparal oy käyttää hydraulista iskuvasaraa purkutöissä. Tässä yrityksen syksyllä takuukunnostettuna hankkima Rammerin M- sarjan 2577-iskuvasara murentamassa betonilohkareita yrityksen betonin vastaanottokentällä Vaasan lähistöllä. Peruskoneena tässä toimii Cat 320. Sparal oy Iskuvasara purkutyömailla Teksti ja kuvat Esa Suominen Purkutöihin keskittyvä Sparal oy käyttää Rammerin iskuvasaraa purkutyömaillaan ja materiaalikentillä rakennuspurkujen erilaisissa vaiheissa. Vaasalaisen yrityksen takuukunnostettuna hankkima Rammer hydraulinen iskuvasara tuli talon käyttöön viime syksynä. Sparal on vuokrannut paljon purkulaitteita Marakon oy:n kanssa samaan Marakon Groupiin kuuluvalta MRK-Rent oy:ltä. Niistä saadut hyvät kokemukset rohkaisivat Marakonin edustaman iskuvasaran hankintaan. Sparal oy:tä luotsaava Mikael Sparf sai ensikosketuksensa timanttitöihin jo lähes polven korkuisena isänsä tuolloisessa alan yrityksessä. Mikael otti yrityksen vetovastuun vuonna 2005 ja seuraavana vuonna taloon hankittiin ensimmäinen kaivukone. Samassa yhteydessä saatiin Vaasan seudulle myös 26

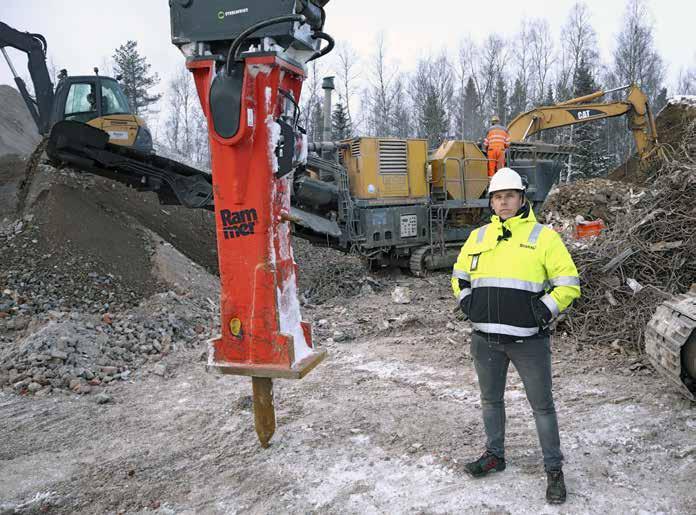

27 Sparal oy:n Mikael Sparf vierellään Rammer 2577-iskuvarara. Laite painaa kilogrammaa ja se soveltuu käytettäväksi tonnin kaivukoneissa. Sparal käyttää sitä purkutyömailla myös purkuvarusteilla ja pitkällä puomilla varustetulla, 50-tonnisella Cat 330 UHD:llä. ensimmäinen oikea purkukoura ja yrityksen toiminta laajentui purkupuolelle. Nyt kaivukoneita ja purkurobotteja on yhteensä viitisentoista. Niiden lisäksi konekantaan kuuluu runsas määrä erilaisia minikoneita, kuten teladumppereita, liukuohjattuja kuormaajia sekä noin tonnin painoisia akkukäyttöisiä kuormaajia. Ne soveltuvat hyvin rakennusten sisällä tapahtuviin konetöihin. Sparf haarukoi kaikkien koneiden mahtuvan painoltaan 450 kilogramman ja 50 tonnin väliin. Talon suurin kone on purkuvarusteinen 50 tonnin Cat 330 UHD, jonka purkupuomin päässä vastikään hankittu Rammer vasara tulee myös aika ajoin palvelemaan. Sparalilla on kyseiseen koneeseen myös vaihtoehtoinen pitkä puomi purkuhommiin. Ostokoneiden ja -laitteiden seuraksi yritys myös kehittää ja valmistaa paljon erilaisia erikoisvälineitä purkutöihin. Sparfin mukaan näissä hommissa kohtaa aina jotain ennennäkemätöntä ja työn sujuvuuden takaamiseksi on keksittävä uutta. Pääasiassa ne ovat erikoistöissä käytettäviä koneiden lisälaitteita. Kaikki purkukäytössä olevat kaivukoneet ovat varustettu ohjaamon suojakehikolla. Ohjaamon ilmansuodatusta on myös tehostettu HEPA-suodattimin. Koneet soveltuvat näin myös asbestipurkuun. Kaikissa koneissa on saman standardin työlaitekiinnike. Se mahdollistaa työlaitteiden nopean vaihdon, jota purkutyömailla paljon joudutaan tekemään. Sparalin koneissa on kaikissa myös hydrauliikan sarjapikaliittimet, jolloin hydrauliikkaletkujen kanssa jumppaaminen on historiaa. Näin hydraulikäyttöisen työlaitteen kiinnitys/vaihto onnistuu ohjaamosta poistumatta. Tätä ominaisuutta Sparf pitää erittäin tärkeänä työmaiden aikatauluissa pysymisen kannalta. Talon uudessa Rammer-vasarassakin tällainen kiinnike ja sarjapikaliitin ovat. Rammerin lisäksi Sparalilla on paljon pieniä, purkuroboteissa ja minikaivukoneissa käytettäviä vasaroita esimerkiksi sisätiloissa tapahtuviin purkuihin. PURKUA JA PALJON MUUTAKIN Sparalin päätoimiala on purkutyöt. Niiden ohella tehdään asbesti-, saneeraus- ja edelleen timanttitöitä. Henkilökuntaa on 40, joista täysipäiväisiä kaivukonekuskeja on reilut viis. Keski-ikä asettuu haarukkaan vuotta, Sparfin ollessa itse hieman tuon luvun yläpuolella. Lisäksi yritys työllistää säännöllisesti henkeä alihankkijoiden kautta. Purkutyömaat sijaitsevat ympäri Suomen ja edellä mainittuja muita töitä tehdään Ruotsinkin puolella. Uumaja kun sijaitsee meille matka-ajallisesti lähempänä 27

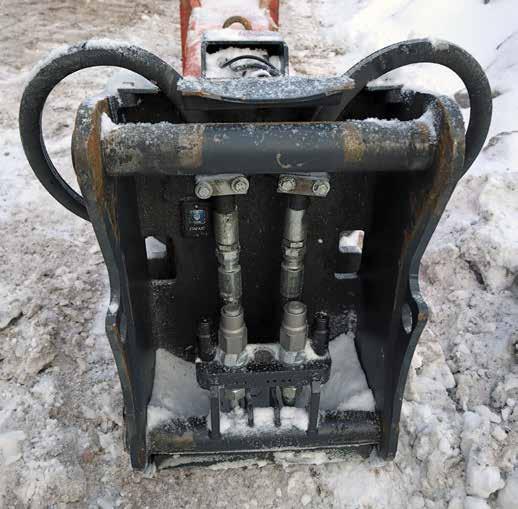

28 Sparal käyttää kaivukoneidensa työlaitteissa pikakiinnikettä ja hydrauliikan sarjapikaliitintä, jos kyseessä on hydraulikäyttöinen laite. Tässä Rammer vasaran kiinnike sarjapikaliittimineen, josta vastaa Steelwrist. Näillä varusteilla työlaitteiden vaihto onnistuu kaivukoneen ohjaamosta poistumatta. kuin Helsinki, mainitsee Sparf. Purkukohteita ovat pääosin kerros- ja omakotitalot, teollisuuden rakennukset ja erilaiset tieinfran rakenteet, kuten sillat. Korkeimmaksi puretuksi rakennelmaksi Sparf mainitsee Vaasassa tehdyn, lähes 100 metriä korkean savupiipun silppuamisen. Työ tehtiin nimenomaan purkaen ylhäältä alaspäin, ei räjäyttämällä tai kaatamalla. Menetelmän syynä oli muiden rakennusten hyvin läheinen sijainti. Työmaa kesti reilut pari kuukautta, vaikkakin tehollinen työaika paljon vähemmän. Kovalla tuulella ei töitä saanut tehdä pölyn leviämisen vuoksi. Ja niitä tuuliahan rannikolla riittää aina. TARKKAA LAJITTELUA Sparf korostaa Sparalin harjoittavan tarkkaan suunniteltua purkua, josta saatuja materiaaleja voidaan kierrättää ja hyödyntää mahdollisimman paljon. Kysymys on siis hallitusta irrottamisesta, ei rikottamisesta. Materiaalien kierrätys on koko ajan vahvasti mukana Sparalin toiminnassa. Yrityksellä on Vaasan läheisyydessä oma betonin vastaanottokenttä, jossa tehdään rakennusten betonijätteen jatkokäsittelyä sen uudelleenkäyttöä varten. Rammerin vasara nähtiinkin juuri siellä betonilohkareiden murentamishommissa Cat 320 -kaivukoneeseen kytkettynä. Mahdollisuuksien mukaan lohkareista irrotetaan raudoituksia jo tässä vaiheessa. Lopullinen käsittely tehdään kierrätysmurskaimella, jonka tuloksena syntyvää betonimursketta voidaan hyödyntää maarakennuksessa. TAKUUKUNNOSTETTU RAMMER Helppo asiointi Marakonin kanssa sekä aikaisemmat hyvät kokemukset MRK-Rentin kanssa konevuokrausasioissa rohkaisivat Mikael Sparfin hankkimaan omaksi Rammerin iskuvasaran. Ostopäätös kohdistui lopulta takuukunnostettuun yksilöön, joka Sparfin mukaan on oleellisesti uutta edullisempi. Ja mukaan tulee puolen vuoden takuu, joten sen osalta laitteen toimivuus on taattua. Pyrimme korkeaan laatuun niin omissa töissämme kuin laitteissa, joita käytämme. Kokemusten perusteella Marakonilta saamamme palvelu niin varaosissa, huollossa ja teknisessä tuessa on toiminut hyvin, joten 28

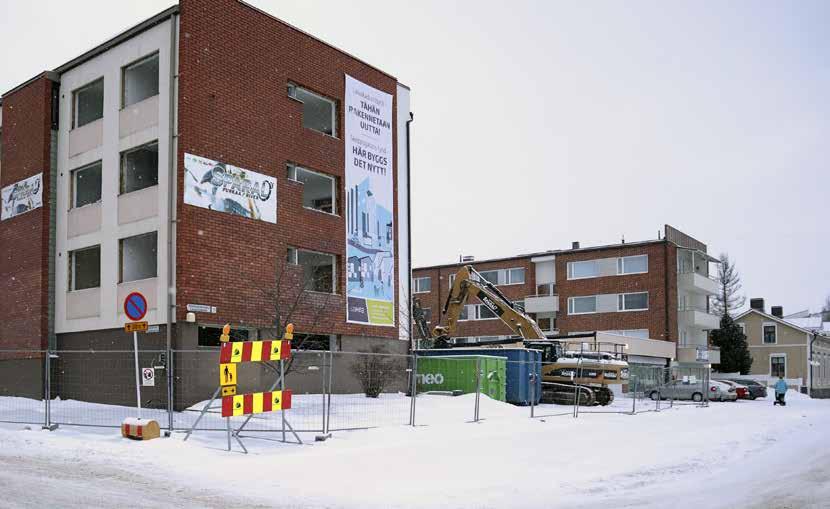

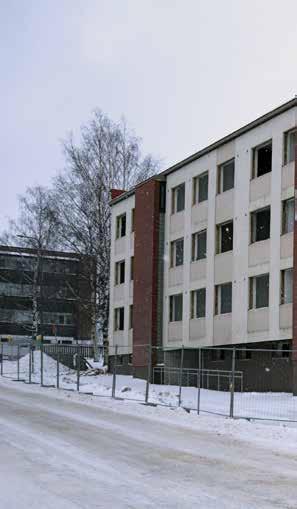

29 Tässä Sparalin purkutyömaa Vaasan keskustassa vuoden alussa. Kerrostalo joutuu väistymään uuden tieltä. Yritys pyrkii tekemään hallittua purkua, jossa kaikki mahdolliset materiaalit voidaan kierrättää tai hyödyntää mahdollisimman tehokkaasti. Pelkästä rikottamisesta tai hajottamisesta ei siis ole kysymys. Ympäristöhaitat pyritään minimoimaan. yhteistyö jatkossakin on perusteltua, filosofoi Sparf. Sparalin Rammer on siis M-sarjan Sen omapaino on kilogrammaa ja se soveltuu käytettäväksi tonnin kaivukoneissa, vaikkakin Sparal käyttää sitä monesti 50 tonnin Cat 330 UHD:ssä, tosin pitkän purkupuomin päässä. Ulottuvuus on hyvä ja sovittelu vaikeisiinkin iskukohteisiin on näin mahdollista. 2577:n hydrauliikan tarve on litraa minuutissa baarin paineella. Terän halkaisija on 135 millimetriä ja iskujen määrä on minuutissa. Takuukunnostettava vasara käy läpi täydellisen huollon. Se puretaan osiin ja pestään huolellisesti. Kaikki puretut sisuskalut (mäntä, alarunko, sideruuvit jne.) tarkistetaan niin silmämääräisesti kuin teknisin laittein murtumien ja säröjen löytämiseksi. Myös kuluvien osien mitat tarkistetaan. Kotelo niin ikään tutkitaan huolellisesti ja korjataan tarpeen mukaan. Vioittuneet osat tietenkin korvataan uusilla, sanoo Juhani Rannikko Marakonilta. Kunnostuksen myötä uusitulle laitteelle voidaan antaa puolen vuoden takuu ja hintakin on prosenttia vastaavaa uutta edullisempi. KAIKKI RIKKI Mikael Sparf sanoo jo pienestä pitäen rikkoneensa kaikkea. Ja nyt siitä saa joskus jopa rahaakin. Purkuala on hyvin teknistä ja laitteiden pitää toimia kunnolla, jotta toiminta on kannattavaa. Sparf kiittelee Marakonin myyjän, Juhani Rannikon toimintaa. Käyttökokemusta omaavan myyjän kanssa on helppoa asioida. Rannikon kanssa kaikki asiat hoituvat hyvässä hengessä ja ennen kaikkea nopeasti. Työmailla kun ei ole aikaa odotella laiterikkoja tai muita ongelmia murehtien. Ammattiylpeys on Sparfin motto. Työt on hoidettava niin, että kaikki osapuolet ovat tyytyväisiä ja jatkuvuus on taattu. Nuorena yrittäjänä hän suhtautuu hyvin myönteisesti nykyaikaiseen some-viestintään. Sparal on vahvasti esillä niin Facebookissa, Instagramissa ja YouTubessa. Sparalin omalla YouTube-tilillä olevaa aineistoa Sparf sanoo usein itsekin käyttävänsä markkinointi- ja myyntitilanteissa. Kaikki onnistuu, jos vain joku maksaa, kiteyttää Sparf lopuksi yrityksensä purkutyön periaatteet. 29

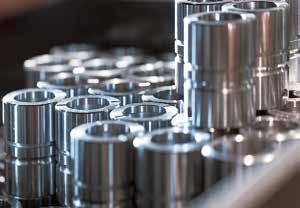

30 ALKUPERÄISET RAMMER-VARAOSAT Rammerin alkuperäiset terät ja varaosat varmistavat erinomaisen kestävyyden ja tuottavuuden. Osien valmistus tehdään Rammerin mitoilla ja tarkkuuksilla viimeisintä teknologiaa hyödyntäen. Terien ja osien oikeat kovuudet perustuvat vuosikymmenten mittaiseen lämpökäsittelyosaamiseen. 30

31 VALITSE VASARAASI OIKEA TERÄ Taltta Kuluttamattomalle kovalle kivelle tai betonille alhainen/keski tunkeutuvuus Kovan kiven taltta suoralouhintaan alhainen tunkeutuvuus Kalkkikivija betonitaltta: pehmeälle, erittäin helposti rikkoutuvalle materiaalille korkea tunkeutuvuus Tylppä kivenrikotukseen ei kuluttavalle kivelle Kartio Yleisterä roudan ja betonin rikotukseen Supertylppä kivenrikotukseen kovalle ja kuluttavalle kivelle Pyramidi roudan ja betonin rikotukseen hyvä tunkeutuvuus Kompakti-sarja betonin, asfaltin ja roudan rikotukseen Tamppausterä Asfaltti maan tiivistämiseen asfaltin ja roudan rikotukseen 31

32 TERÄT TERÄT KOMPAKTIVASARAT Läpimitta, mm Pyramid Osanumero N63S1 N93S1 N123S1 N223S1 Kokonaispituus, mm Työpituus, mm Paino, kg ,1 27,1 32

33 S-SARJA Läpimitta, mm Taltta Osanumero BH401 BG351 BG451 BG551 Kokonaispituus, mm Työpituus, mm Paino, kg 2,7 3,4 5,9 9,3 Kartio Osanumero BH403 BG353 BG453 BG553 Kokonaispituus, mm Työpituus, mm Paino, kg 2,6 3,5 5,8 9,1 S-SARJA Läpimitta, mm Taltta Osanumero BJ631 BJ701 BJ Kokonaispituus, mm Työpituus, mm Paino, kg 19,2 27,1 38,5 46 Kartio Osanumero BJ633 BJ703 BJ Kokonaispituus, mm Työpituus, mm Paino, kg 19, ,4 44 S-SARJA PICCOLO S 21 S 22 S 23 N S 25 N S 26 N S 27 S 29 Läpimitta, mm ,7 95 Taltta Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg 3,8 5,4 7, Kartio Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg 3,6 5, Tylppä Osanumero 294 Kokonaispituus, mm 800 Työpituus, mm 363 Paino, kg 43 33

34 TERÄT M-SARJA Läpimitta, mm Taltta Osanumero BB491 BB Kokonaispituus, mm Työpituus, mm Paino, kg ,4 82,7 Kartio Osanumero BB493 BB Kokonaispituus, mm Työpituus, mm Paino, kg ,8 82,7 Tylppä Osanumero BB494 BB Kokonaispituus, mm Työpituus, mm Paino, kg ,2 71,1 M-SARJA S54 S56 E 63 E 64 E 65/E 66 TUNNEL E 66 N E 68 Läpimitta, mm Taltta Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Kartio Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Tylppä Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Supertylppä Osanumero 564T2 684T2 Kokonaispituus, mm Työpituus, mm Paino, kg

35 L-SARJA Läpimitta, mm Taltta Osanumero BB3301 Kokonaispituus, mm Työpituus, mm Paino, kg Kartio Osanumero BB3303 Kokonaispituus, mm Työpituus, mm Paino, kg Tylppä Osanumero BB3304 Kokonaispituus, mm Työpituus, mm Paino, kg Supertylppä Osanumero 774T2 884T2 994T2 5011T2 Kokonaispituus, mm Työpituus, mm Paino, kg L-SARJA G80 G S83 S84 S86 Läpimitta, mm Taltta Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Kartio Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Tylppä Osanumero Kokonaispituus, mm Työpituus, mm Paino, kg Supertylppä Osanumero 804T2 904T2 104T2 114T2 834T2 844T2 Kokonaispituus, mm Työpituus, mm Paino, kg

36 TERÄN RASVAUS Ramlube Peruskoneeseen asennettava, säiliöllinen hydraulivasaran terän automaattirasvausjärjestelmä. Ramlube II Hydraulivasaran terän rasvaus on tärkeä osa päivittäistä huoltoa. Oikealla rasvauksella pidennetään terän ja teräholkkien käyttöikää vähentäen näin huoltokustannuksia. Rammer-terärasvaa on saatava manuaalija automaattirasvareihin. Hydraulivasaraan kiinnitettävä terän automaattirasvausjärjestelmä. Saatava jälkiasennettuna myös vanhempiin E- ja G-sarjan hydraulivasaramalleihin. Ramblube III M-sarjan 1533 ja 2155 hydraulivasaroihin integroitu terän automaattirasvausjärjestelmä. Manuaalirasvat Tuote Paino Terärasva Ramlube III 400 g Terärasva 18 kg Terärasva Ramlube II 500 g 90203M Manuaali terärasvatuubi 400 g 36

37 LISÄTARVIKKEET Ramdata II Hydraulivasaran huollontarveilmaisin. Tallentaa automaattisesti hydraulivasaranhuolto- ja käyttöhistorian; käyttö/iskutunnit ja iskusarjojen pituuden. Vakiovarusteena L-sarjan hydraulivasaroissa, saatavana muihin malleihin jälkiasennettuna. Rammer Water Jet Pölyntorjuntaan tunnelija purkukohteissa. Ramair Paineilmajärjestelmä estämään pölyn tunkeutumisen hydraulivasaran sisään sekä viilentämään hydraulivasaraa kuumissa olosuhteissa. Ramona Hydraulivasaran käytönseurantajärjestelmä. Käyttötiedot voidaan purkaa tietokoneen tai mobiilisovellusten avulla reaaliajassa. 37

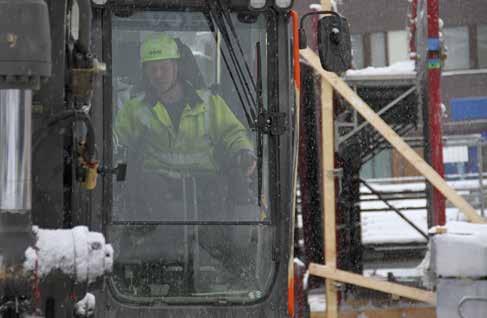

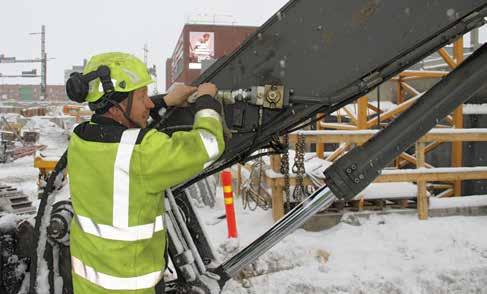

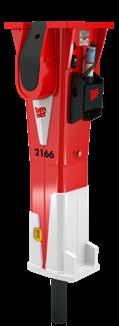

38 Rammer 2166 iskee Ratinassa Maanrakennus J. Jönkkäri Oy Teksti ja kuvat Tapani Palo Nopeatempoisessa työskentelyssä kaivukoneen työvälineitä joutuu vaihtelemaan useinkin. Rammer-vasaran kiinnitys sekä irrotus onnistuvat yhdeltä henkilöltä nopeasti ja turvallisesti. Hyvä näkyvyys työkohteeseen on ensiarvoisen tärkeää ja ahtaissa olosuhteissa seikka vain korostuu. Rammerin suunnittelun ansiosta työn edistymiseen on suora näkyvyys ja näin toiminnan tarkkuus lisääntyy entisestään. Kankaanpääläinen Maanrakennus J. Jönkkäri Oy on erityisesti kunnallistekniikkaan erikoistunut yritys, joka pystyy suorittamaan kokonaiset urakat aina suunnittelusta viimeistelyyn saakka. Vuosikymmenien kokemuksen ansiosta Jönkkäri onkin kysytty yritys vaativiin työtehtäviin, jotka edellyttävät henkilökunnan laajaa ammattitaitoa ja nykyaikaisimpia työvälineitä. Aivan Tampereen ydinkeskustassa sijaitsevan uuden toimistorakennuksen perustustyö toimii hyvänä esimerkkinä Jönkkärin osaamisen korkeasta tasosta, sillä urakka hoidetaan vaikeissa, ahtaissa olosuhteissa ajoneuvoliikenteen ja jalankulkijoiden ympäröimänä. Maanrakennus J. Jönkkäri Oy:n historia juontaa aina 1950-luvulle saakka, jolloin Kauko Jönkkäri aloitti maanrakennustyöt lähinnä metsäojitusten parissa. Myöhemmin turvetyöt nousivat merkittäväksi työllistäjäksi, samoin kuin Puolustusvoimien työtehtävät läheisen Niinisalon varuskunnan alueilla. Perheyritys siirtyi sujuvasti seuraavalle sukupolvelle, kun Kaukon poika Jyrki otti vetovastuun 80-luvulla. Osakeyhtiöksi yritys muuttui vuonna 2008, mutta edelleen kyseessä on kotimainen perheyhtiö sanojen parhaassa merkityksessä. Tälläkin hetkellä yhtiössä työskentelevät Jyrkin veli Hannes ja Hanneksen molemmat pojat Jukka ja Jussi Jönkkäri sekä Jyrkin oma poika Roope. Eli näin ollen jo kolmaskin sukupolvi on mukana toiminnassa. Tilapäisapuun on välillä tullut myös Jyrkin toinen velipoika Henry Jönkkäri, joka on Hanneksen toinen puolisko, eli kaksoisveli. 38

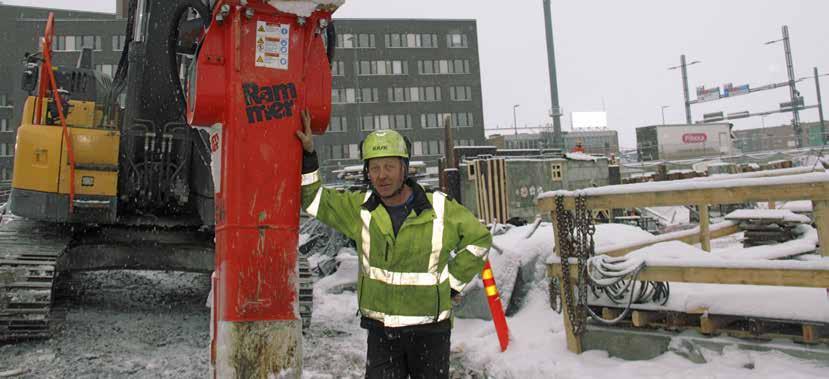

39 Hannes Jönkkäri on kokenut maanrakennusalan ammattilainen, joka on tottunut työskentelemään vaativissa olosuhteissa tiukkojen aikataulujen puitteissa. Rammer 2166 on teholtaan ja painoltaan oiva väline esimerkiksi vaativiin betonitöihin. Kaiken kaikkiaan yritys työllistää yli kymmenen henkilöä ja sesonkiaikoina määrä kasvaa jopa liki 20 ammattilaiseen. LAADUKAS KONEKANTA KUNNIA-ASIA J. Jönkkärin hyvä maine perustuu ammattitaidon lisäksi huippuluokan konekantaan. Olemme aina panostaneet koneiden tehokkuuteen ja luotettavuuteen, emmekä ole tuijottaneet pelkästään hankintahintoja. Monipuoliseen kalustoomme kuuluvat esimerkiksi kuusi telakonetta, kaksi pyöräalustaista kaivukonetta, kuorma-autoja, dumppereita, puskukoneita sekä lavetteja kertoo Hannes Jönkkäri. Laadukkaat koneet vaativat luonnollisesti huippuluokan lisälaitteet, jotta konekannasta saadaan maksimaalinen tehokkuus irti. Iskuvasaroissa meillä on erittäin hyvät kokemukset Rammerin tuotteista, sillä niiden luotettavuus ja tehokkuus vastaavat monipuolisten raskaiden työtehtäviemme vaatimuksiin. Erittäin tärkeää on myös huolto- ja varosapalvelujen toimivuus, joka Marakonilla on huippuluokkaa. Apua saa todella nopeasti ja useimmiten yksi puhelinsoitto riittää asian selvittämiseen", korostaa Jönkkäri. Myyjä Juhani Rannikko toteaa, että Jönkkärit todellakin tiesivät mitä haluavat ja luottivat mitä heille tarjosin. Kun kauppa ja toimitus tapahtui nopealla aikataululla, on hienoa saada asiakas tyytyväiseksi. RAMMER PUREE BETONIIN Tampereen Ratinan työkohde on hyvin vaativa ahtauden lisäksi myös materiaalien vuoksi. Kiinteä betoni on raaka työkohde, mutta Rammer 2166 kartioterällä yhdistettynä Volvon voimaan on toimiva yhdistelmä. Rammer 2166 iskuvasaralla on takanaan nyt noin 15 työtuntia ja se on tehnyt kaiken mitä vaaditaan. Automaattirasvari lisää varmuutta, että terän niska on sopivasti rasvassa lisäten teräholkkien käyttöikää. Mitään lastentauteja ei ole ilmennyt ja vasaran käytettävyys on selkeiden hallintalaitteiden ansiosta helppoa. Vasaran kiinnitys onnistuu näppärästi ja hyvä näkyvyys kohteeseen lisää sekä turvallisuutta että tehokkuutta. Tiivistettynä voi sanoa, että työskentelyä helpottaa huomattavasti, kun voi olla varma koneiden toimintakyvystä. Volvo ja Rammer 2166 ovatkin vastanneet omiin ja asiakkaidemme vaatimuksiin niin tiukkojen aikataulujen kuin vaativien olosuhteiden mukaan, Jönkkäri lisää. ALA MUUTTUU VAUHDILLA Maanrakennusala on muuttunut viime vuosien aikana nopealla tahdilla ja kehitys koskee luonnollisesti suoraan myös Jönkkärin toimintoja. Aikataulut kiristyvät ja teknisen osaamistason vaatimukset korostuvat entisestään. Kaivukoneen kuljettajan tuleekin jo olla hyvin monitaitoinen alan ammattilainen, jolta onnistuvat itse koneenkäytön lisäksi myös ohjeiden ja teknisten suunnitelmien tulkkaaminen. Omatoimisuus sekä looginen ajattelukyky korostuvat ja urakoiden kokonaistilanne täytyy myös olla hyvin sisäistettynä oikeiden työvaiheiden suorittamiseksi. Tehokkuus sekä työn laatu korostuvat samalla, joten kokonaisuus on jo aika laaja ja vaatii paljon niin henkilökunnalta kuin koneilta. Rammerin vasarat ovatkin yksi tärkeä lenkki ketjussamme, joka takaa toimintamme menestyksen myös tulevina vuosina, päättää Jönkkäri. 39

40 PURKU 42 HP-betonileikkurit 43 PD-betonileikkurit 44 FP-pulveroijat pyörittimellä 45 VF-pulveroijat 46 MT-monitoimileikkurit 49 CK-monitoimileikkurit 52 CI-teräsleikkurit 53 RP-kiskoleikkurit PUUNKÄSITTELY 65 W-energiapuukourat 66 SC-kantoleikkuri ARTIKKELI 38 Työlaitteet purkuun ja kierrätykseen 58 Gles-yhtiöt: Luotettavasti VTN-purkutyölaitteilla KIERRÄTYS 54 FB-muskakauhat 56 SB-seulakauhat 57 SR-seulakauhat MATERIAALINKÄSITTELY 60 MD-lajittelukourat 63 Monitoimikourat 40

41 vtn Italialainen vuonna 1973 perustettu perheyritys VTN on erikoistunut korkealaatuisiin purku- ja materiaalinkäsittelylaitteisiin. Hardox-kulutusteräksestä valmistetut murskaimet, pulveroijat, leikkurit ja erilaiset kourat kestävät kovaa käyttöä vuodesta toiseen. 41

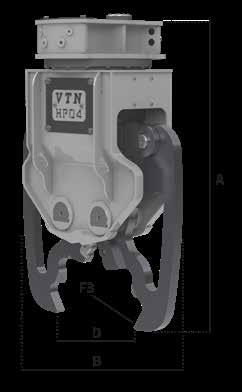

42 HP-BETONILEIKKURIT 1,5-30 t OMINAISUUDET pienempi polttoaineenkulutus nopeampi työkierto kevyt, mutta kestävä HARDOX-rakenne HP BOOSTER (paineenkorotusventtiili) hydraulisylinterissä (HP02, HP04, HP07) Malli HP01 HP02* HP04* HP07* HP12 HP16 HP21 A mm B mm D mm F3 t Öljyvirtaus pyörittimille Paine pyöritykselle l/min 20 5/8 5/8 5/8 5/8 10/15 10/15 bar 180/ Öljynvirtaus l/min 20/ / / /200 Käyntipaine bar Pyöritys Paino kg Peruskone t 1,5/3 2/5 4/8 7/13 13/20 18/25 22/30 ø max mm *) HP BOOSTER (paineenkorotusventtiili) hydraulisylinterissä 42

43 PD-BETONILEIKKURIT t OMINAISUUDET ensivaiheen purkuun hydrauliikka täysin suojattu syngronoidut leuat vaihdettavat leikkuuterät ja purkuhampaat täysi HARDOX 400 rakenne EDUT laaja mallisto helppo asentaa erilaisiin peruskoneisiin osat hyvin suojatut helppo huollettavuus kestävä rakenne Malli PD25 PD30 PD50 PD80 PD120 A B D F1 F2 F3 Pyöritys Öljyvirtaus pyörittimelle Paine pyöritykselle Öljyvirtaus mm mm mm t t t l/min bar l/min / / / / / / mm / / / /1000 Käyntipaine bar Paino kg Peruskone t 27/35 33/50 45/70 70/100 80/130 Ø max mm

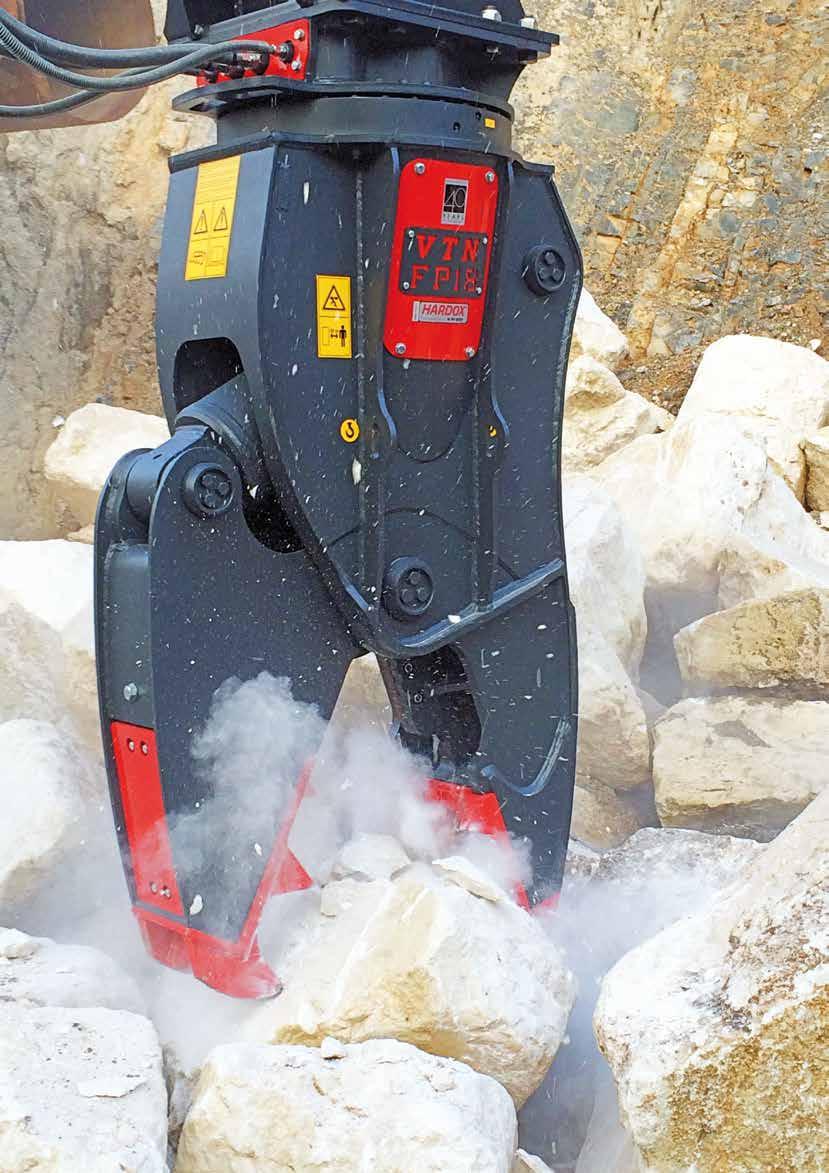

44 FP-PULVEROIJAT PYÖRITTIMELLÄ t OMINAISUUDET ensi- ja toisiovaiheen purkuun sisäänrakennettu pyöritys hydrauliikka täysin suojattu käännettävät ja vaihdettavat leikkuuterät vaihdettavat purkuhampaat täysi HARDOX 400 rakenne EDUT laaja mallisto kompakti rakenne helppo asentaa erilaisiin peruskoneisiin osat hyvin suojattu helppo huollettavuus kestävä rakenne Malli FP07 FP12 FP15 FP18 FP24 FP30 FP40 FP55 FP70 A, mm B, mm C, mm D, mm E, mm F1, t F2, t F3, t Öljyvirtaus pyörittimelle, l/min 5/8 20/30 20/30 20/30 20/30 40/50 40/50 40/50 80/100 Paine pyöritykselle, bar Öljyvirtaus, l/min 70/ / / / / / / / /700 Käyntipaine, bar 230/ Pyöritys Paino, kg Peruskone, t 6/13 13/16 15/22 18/26 25/33 32/40 38/50 50/90 70/110 44

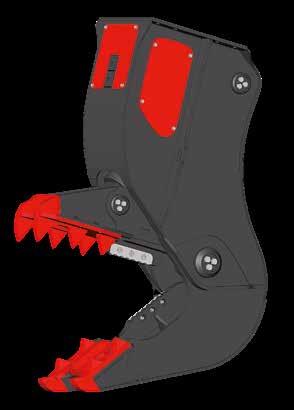

45 VF-PULVEROIJAT t OMINAISUUDET toisiovaiheen purkuun täysi HARDOX 400 rakenne hydrauliikka täysin suojattu pikaventtiili käännettävät ja vaihdettavat leikkuuterät vaihdettavat purkuhampaat E A EDUT suuri aukeama tehokas ja voimakas osat hyvin suojattu helppo huollettavuus kestävä rakenne B F3 F2 F1 C D Malli VF13 VF19 VF23 VF27 VF33 VF50 A, mm B, mm C, mm D, mm E, mm F1, t F2, t F3, t Öljyvirtaus, l/min / / / / / /600 Käyntipaine, bar Paino, kg Peruskone, t 12/18 17/22 20/28 24/35 30/50 45/70 45

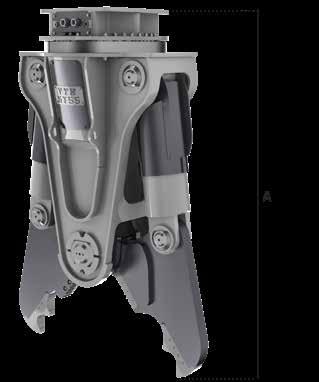

46 MT-MONITOIMILEIKKURIT 3-70 t OMINAISUUDET sisäänrakennettu pyöritys hydrauliikka täysin suojattu pikaventtiili MT10 - MT55 malleissa täysi HARDOX 400 rakenne EDUT kompakti rakenne osat hyvin suojattu helppo huollettavuus nopea auki/kiinni toiminto kestävä rakenne Malli MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 A, mm B, mm D, mm F1, t F2, t F3, t Öljyvirtaus pyörittimille, l/min Paine pyöritykselle, bar Öljyvirtaus, l/min Käyntipaine, bar Pyöritys Paino Peruskone, t mm mm mm ton ton ton l/min 5/8 5/8 5/8 20/30 20/30 20/30 40/50 40/50 40/50 bar l/min 30/50 70/110 90/ / / / / / /500 bar / kg ton 3/6 5/11 10/15 15/22 21/28 25/35 33/50 44/60 50/70 46

47 MT-MONITOIMILEIKKURIT P-LEUAT MT+P MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm \ mm \ D P-LEUAT MT+R MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm mm \ \ mm \ D mm \ S-LEUAT MT+S MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm mm mm \ D mm \

48 MT-MONITOIMILEIKKURIT T-LEUAT MT+T MT03 MT05 MT10 MT15 MT20 MT25 MT35 MT45 MT55 D mm \ \ \ mm \ \ \ D W-LEUAT MT+W MT05 MT10 MT15 MT20 A B mm mm B A 48

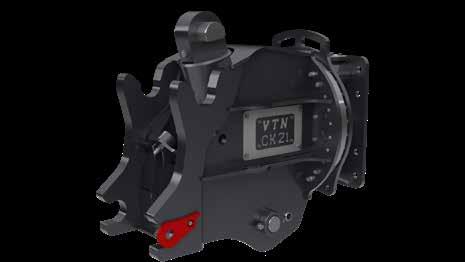

49 CK-MONITOIMILEIKKURIT 7-50 t OMINAISUUDET sylinterit täysin suojattu pikaventtiili nopea leuan vaihto Malli CK07 CK11 CK14 CK21 CK28 CK36 Öljyvirtaus pyörittimille Paine pyöritykselle l/min 5/8 20/30 20/30 20/30 20/30 40/50 bar Öljynvirtaus l/min 70/90 90/ / / / /400 Käyntipaine bar 230/ / Pyöritys Paino kg Peruskone t 7/13 10/16 13/21 18/27 26/35 35/50 49

50 CK-MONITOIMILEIKKURIT P-LEUAT Malli CK07 CK11 CK14 CK21 CK28 CK36 A mm B mm C mm D mm E mm F3 t 32/45 40/ Paino, kokonais kg Paino, terä kg Ø maksimi mm D-LEUAT Malli CK07 CK11 CK14 CK21 CK28 CK36 A mm B mm C mm D mm E mm F3 t 32/45 40/ Paino, kokonais kg Paino, terä kg Ø maksimi mm

51 CK-MONITOIMILEIKKURIT S-LEUAT Malli CK07 CK11 CK14 CK21 CK28 CK36 A mm B mm C mm D mm E mm F3 t 45/65 57/ Paino, kokonais kg Paino, terä kg Ø maksimi mm R-LEUAT Malli CK07 CK11 CK14 CK21 CK28 CK36 A mm B/B1 mm 530/ / / / / /470 C/C1 mm 480/ / / / / /430 D mm E mm F3 t 32/45 40/ Paino, kokonais kg Paino, terä kg Ø maksimi mm CH-LEUAT Malli CK07 CK11 CK14 CK21 CK28 CK36 A mm B/B1 mm / / / /775 C/C1 mm / / / /610 D mm /262 80/292 90/320 E mm F3 t 40/60 52/ Paino, kokonais kg Paino, terä kg Ø maksimi mm

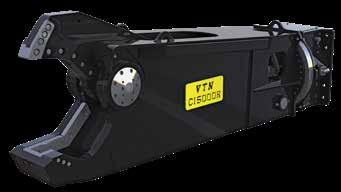

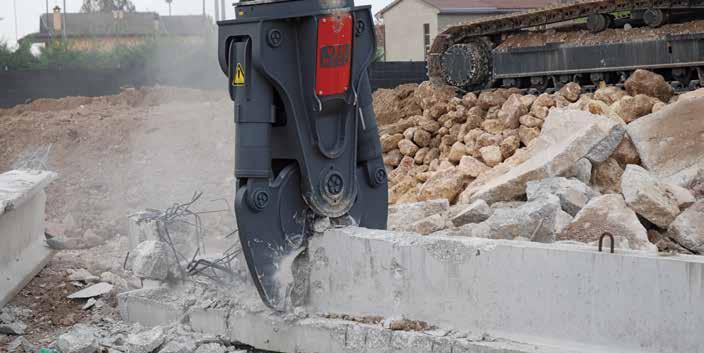

52 CI-TERÄSLEIKKURIT t OMINAISUUDET kaikkiin purkuvaiheisiin täysi HARDOX 400 rakenne sisäänrakennettu pyöritys hydrauliikka täysin suojattu pikaventtiili käännettävät ja vaihdettavat leikkuuterät vaihdettava nokkapala EDUT B F1 F3 C suuri aukeama nopea auki/kiinni toiminto tehokas ja tuottava kestävä rakenne A Malli CI040 CI070 CI1000 CI2000 CI3200R CI4000R CI5000R CI6500R CI8000R CI10000R CI15000R CI20000R A mm B mm C mm F1 t F3 t Öljyvirtaus pyörittimille Paine pyöritykselle l/min 5/8 5/8 20/30 20/30 20/30 20/30 40/50 40/50 40/50 80/100 80/100 80/100 bar Öljynvirtaus l/min 70/110 90/ / / / / / / / / / /1500 Käyntipaine bar 200/ / Pyöritys Paino kg Peruskone t 5/8 8/14 13/20 19/28 27/39 30/45 38/55 50/70 70/110 > 85 > 120 > 170 Ø maksimi mm mm mm

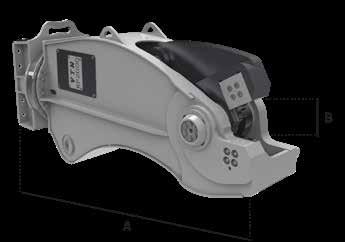

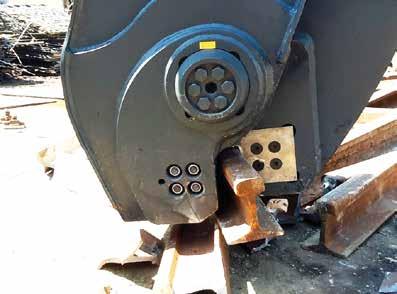

53 RP-KISKOLEIKKURIT t OMINAISUUDET sisäänrakennettu pyöritys täysin suojattu sylinteri neljästi käännettävät terät UIC 60 -kiskojen leikkaamiseen Malli RP2000 RP4000 A mm B mm D mm Öljyvirtaus pyörittimille Paine pyöritykselle l/min 25/35 25/35 bar Öljynvirtaus l/min 200/ /450 Käyntipaine bar Pyöritys Paino kg Peruskone t 21/35 35/50 53

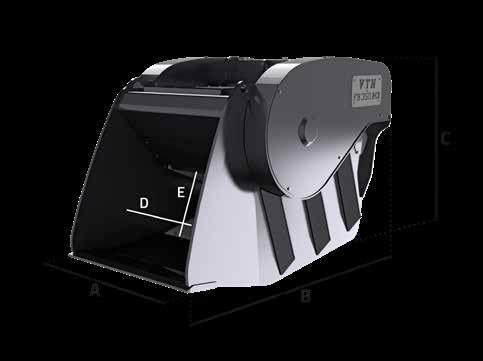

54 FB-MURSKAKAUHAT t OMINAISUUDET täysi HARDOX 400 -rakenne pyöriväliikkeinen leuka mangaani Mn18 leuat matalampi työkulma, pidemmät leuat valettu vauhtipyörä (FB150, FB250 ja FB350) Rexrothin mäntämoottori esisäädetty paine- ja virtausventtiili EDUT toiminta kuten mobiilimurskissa ei vaadi ympäristö/melulupaa vahvistettu rakenne suuri murskausteho eri materiaaleille matala öljyvirtaus pitkäikäiset komponentit helppo huollettavuus helppo asentaa ja työskennellä Malli FB150 HD FB250 HD FB300 HD FB350 HD FB500 HD A, mm B, mm C, mm D, mm E, mm Kapasiteetti, m 3 0,50 0,60 0,65 0,70 1,05 Öljyvirtaus, l/min 90/ / / / /300 Paine, bar Paino, kg Peruskone, t 12/16 16/24 19/24 24/40 35/55 54

55 55

56 SB-SEULAKAUHAT t OMINAISUUDET täysi HARDOX 400 rakenne vakio kauhan muotoilu vaihdettavat seulontaritilät epäkesko seulontaliike Rexrothin mäntämoottori esisäädetty paine- ja virtausventtiili keskusvoitelu D C EDUT luotettava helppokäyttöinen nopea seulonta-aika luotettava ja helppo huollettavuus helppo asentaa ja työskennellä A B Malli SB10 SB20 SB30 SB50 A, mm B, mm C, mm D, mm Kapasiteetti, m 3 0,75 1,40 2,00 2,70 Öljyvirtaus, l/min 130/ / /180 Paine, bar 210/ / /230 Paino, kg Peruskone, t 13/20 20/30 30/45 30/50 Ritilät, reikäkoko mm 50x200 mm 28x100 mm 50x50 mm 80x80 mm 100x100 56

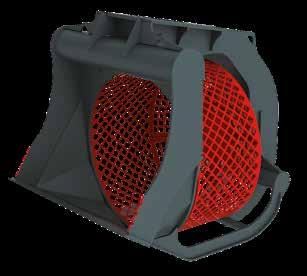

57 SR-SEULAKAUHAT 5-35 t OMINAISUUDET seulaverkkoelementti ympärisuojattu optimaalinen lastauskulma helppo kuormata yhtenäinen seulaverkkoelementti EDUT B helppo lastata ja käyttää nopea seulonta-aika luotettava nopea seulaverkonvaihto L A Malli SR05 SR07 SR10 SR15 SR20 L, mm A, mm B, mm Ritilän halkaisija, mm Ritilän syvyys, mm Öljyvirtaus, l/min Paine, bar Kapasiteetti, m 3 Paino, kg Peruskone, t 0,40 0,75 1,00 1, /10 8/14 13/20 18/26 2, /35 Verkot, reikäkoko mm 20x20 30x30 40x40 50x50 60x60 80x80 100x100 57

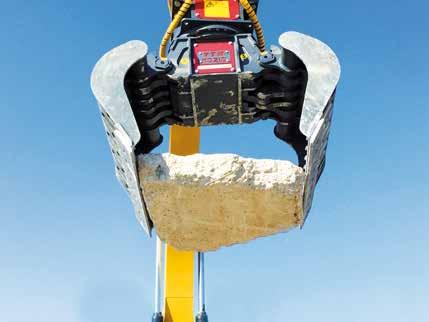

58 MD-LAJITTELUKOURAT 1,5-60 t OMINAISUUDET uusi muotoilu enemmän puristusvoimaa kaikissa malleissa mekaaninen liikkeen rajoitin suurempi kapasiteetti EDUT luotettava ja kestävä rakenne helppo huollettavuus täysin suojattu hydraulimoottori miellyttävä ja helppo käyttää (sylinterijarru) Malli MD45 MD65 MD100 MD120 MD140 MD210 MD290 MD410 MD610 Pyöritys, Öljyvirtaus pyörittimelle 5 5/8 5/8 5/8 5/8 20/30 20/30 40/50 40/50 Paine pyöritykselle, bar Öljyvirtaus, l/min 8/12 20/25 25/30 30/40 40/50 80/ / / /140 Käyntipaine, bar 200/ / / Peruskone, t 1,5/4 3/6 5/9 8/12 11/16 15/21 20/29 28/41 37/60 58

59 MD-LAJITTELUKOURAT Leuka S Malli MD45 MD65 MD100 MD120 MD140 MD210 MD290 MD410 MD610 A mm B mm C mm D mm E mm Puristusvoima t 1/1,3 1,3/2 2/3 3, L mm Kapasiteetti m 3 0,06 0,09 0,1 0,2 0,25 0,32 0,4 0,5 0,5 0,6 0,7 0,8 1 1,2 1,4 2,2 Paino kg

60 MD-LAJITTELUKOURAT Leuka CH Malli MD45 MD65 MD100 MD140 MD120 MD210 MD290 L mm Kynsi lkm Paino kg Leuka D MD65 MD100 MD140 MD210 MD290 MD410 MD610 Malli MD120 L mm Paino kg

61 MONITOIMIKOURAT 3-45 t OMINAISUUDET kestävä rakenne asennettavissa kaikkiin materiaalinkäsittelykoneisiin helppokäyttöinen soveltuu erilaisille materiaaleille helppo huollettavuus EDUT laaja mallisto luotettava optimi muotoilu B E A C D Malli 92EV10 92EV20 92EV30 Kapasiteetti, m 3 0,13 0,18 0,23 Paino, kg Kynsi, lukumäärä Käyntipaine, bar Öljyvirtaus, l/min Puristuvoima, kg A, mm B, mm C, mm D, mm E, mm Peruskone, t 3/11 3/11 3/11 Pyöritysmoottori, lisävaruste DTIA0401 DTIA0401 DTIA

62 B E A C D Malli 92EC230 92EC250 92EC300 92EC500 92EC600 Kapasiteetti, m 3 0,23 0,25 0,30 0,50 0,60 Paino, kg Leuka, lukumäärä Käyntipaine, bar Öljyvirtaus, l/min Puristusvoima, kg A, mm B, mm C, mm D, mm E, mm Peruskone, t 5/8 6/10 8/11 15/20 19/24 Pyöritysmoottori, lisävaruste DTIA0600 DTIA0600 DTIA1200 DTIA1002 DTIA1002 B E A C D Malli 92EV280 92EV320 92EV400 92EV500 92EV600 92EV800 92EV EV1500 Kapasiteetti, m 3 0,28 0,32 0,40 0,50 0,60 0,80 1,00 1,50 Paino, kg Leuka, lukumäärä Käyntipaine, bar Öljyvirtaus, l/min Puristuvoima, kg A, mm B, mm C, mm D, mm E, mm Peruskone, t 8/14 8/14 14/20 18/23 22/30 24/32 30/40 35/45 Pyöritysmoottori, lisävaruste DTIA1500 DTIA1500 DTIA1002 DTIA1002 DTIA2001 DTIA2001 DTIA

63 W-ENERGIAPUUKOURA t OMINAISUUDET paksujen runkojen halkaisuun esihalkaisu halkaisukouraa voidaan käyttää myös tarraimena A C B F1 Malli W1100 W1600 A mm B mm C mm Terä mm F1 t Pyöritys Öljynvirtaus pyörittimille Paine pyörittimille l/min 40/60 40/60 bar Öljynvirtaus l/min 100/ /160 Käyntipaine bar Paino kg 1100/ /1800 Peruskone mm 13/25 20/35 63

64 VASARAT 70 SB-sarja 71 SQ-sarja 64 MRKrent Oy Yrittäjänkatu LAHTI Myynti ja vuokraus Juhani Rannikko gsm Tuomo Virtanen gsm Vesa Terhivaara gsm

65 soosan Soosan on aloittanut hydraulivasaroiden valmistuksen jo vuonna 1984, ollen näin ensimmäinen Korealainen hydraulivasaravalmistaja. Soosanin laajasta vasaramallistosta löytyy hydraulivasarat 0,8-60 tonnin peruskoneisiin. Yksinkertaisen rakenteen vuoksi vasarat ovat tehokkaita ja kevyitä. Teknisesti vasarat ovat varustettuja tyhjäniskunestolla, tehokkaalla äänenvaimennuksella, automaattirasvauksella, iskutaajuuden säädöllä ja vesivasaravalmiudella. 65

66 SQ-SARJA kg 0,8-90 t Edut uudistunut kotelorakenne tyhjäiskunesto päällä/pois -toiminto iskupituuden säätö umpinainen kotelorakenne melu- ja tärinävaimennuksella yksinkertainen rakenne erinomainen teho/painosuhde laaja mallivalikoima Hyödyt luotettava ja tehokas helppo huoltaa - vähemmän kustannuksia hiljainen ja miellyttävä käyttää alhaiset käyttökulut SQ10 SQ20 SQ30 SQ35 SQ40 SQ43 SQ45 Työpaino, kg Peruskone, t 0,8~2,5 1,2~3,0 2,0~4,5 3,0~6,0 4,0~9,0 5,0~12,0 7,0~15,0 Korkeus, mm Suositeltu öljyvirtaus, l/min 15~35 20~45 25~55 30~65 40~75 50~90 60~110 Työpaine, bar 90~120 90~120 90~ ~ ~ ~ ~160 Iskuluku, bpm 800~ ~ ~ ~ ~ ~ ~850 Terän halkaisija, mm Keskimääräinen äänitaso, db 105,5 106,8 108,5 116,9 108,7 114,5 112 SQ50 SU+55 TS-P SQ60 SQ70 SQ80 SQ100 Työpaino, kg Peruskone, t 9,0~16,0 12~16 15~18 16~21 18~26 25~30 Korkeus, mm Suositeltu öljyvirtaus, l/min 80~120 80~110 90~ ~ ~ ~210 Työpaine, bar 150~ ~ ~ ~ ~ ~180 Iskuluku, bpm 455~730 Pitkäisku 400~750 Lyhytisku 650~850 Pitkäisku 350~650 Lyhytisku 600~850 Pitkäisku 350~600 Lyhytisku 500~850 Pitkäisku 350~500 Lyhytisku 500~700 Pitkäisku 300~450 Lyhytisku 430~580 Terän halkaisija, mm Keskimääräinen äänitaso, db 113,5 113, SQ120 SQ130 SQ140 SQ150 SQ180 Työpaino, kg Peruskone, t 28~35 30~45 30~45 40~55 50~90 Korkeus, mm Suositeltu öljyvirtaus, l/min 180~ ~ ~ ~ ~400 Työpaine, bar 160~ ~ ~ ~ ~180 Iskuluku, bpm Pitkäisku 300~450 Lyhytisku 430~580 Pitkäisku 250~400 Lyhytisku 380~550 Pitkäisku 200~350 Lyhytisku 300~500 Pitkäisku 200~350 Lyhytisku 320~470 Pitkäisku 200~300 Lyhytisku 300~400 Terän halkaisija, mm Keskimääräinen äänitaso, db

67 67

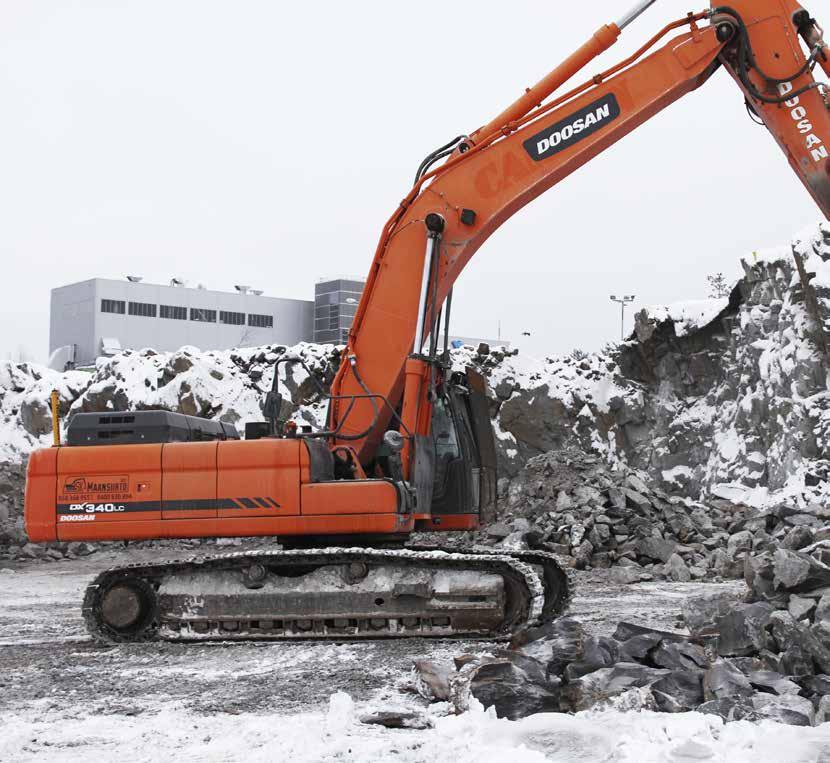

68 SK-Maansiirto oy Kiveä rikki nuoruuden innolla Teksti ja kuvat Olli Päiviö Nuoremman sukupolven heikko kiinnostus maarakennusalaa kohtaan on ollut viime vuosien suosittu puheenaihe. Ukkoutuminen on ongelma nuorten hakeutuessa vetovoimaisemmille aloille. Maarakennusalan tunnetuksi tekemisessä onkin työnsarkaa. Nuori maarakennusalan yrittäjä on parasta mainosta alalle. Muuramesta näitä löytyy kaksi. Erikoisalana on rikotus- ja täkkäystyöt. Sami Hyvönen ja Kari-Mikael Yli-Kokko tietävät, että nykypäivän konehommat modernilla kalustolla eivät enää vastaa vanhaa illuusiota yltä päältä savessa tarpovista maarakentajista. Vuonna 1986 syntyneet miehet valmistuivat maarakennuskoneen kuljettajiksi yhtaikaa vuonna Neljä vuotta on nyt toimittu kimpassa yrittäjinä. Yrityksen nimi on SK-Maansiirto oy ja toimialueena on koko Suomi. Viimeiset 1,5 vuotta on tosin operoitu vain Keski-Suomessa. Sami on maatilan poika ja konehommiin ensikosketukset on saatu traktorin puikoissa. Kari-Mikaelin kummisetä taas oli koneurakoitsija, jonka esimerkki kannusti maarakentajaksi. Yrittäjäuraa molemmilla miehillä edelsi työvuodet useiden eri kiviainesta toimittavien yritysten palkkalistoilla. Vasarahommat tulivat tutuiksi pääasiassa Keski-Suomen työmailla. Vuosittain meille molemmille kertyi muiden palveluksessa ylitöitä valtavat määrät. Se pisti miettimään, että voisihan tätä työtä itsellekin tehdä. Hankimme ensimmäiset koneet käytettyinä ja työelämässä syntyneiden kontaktien avulla pääsimme yrittäjinä esimerkiksi Rudukselle ja Lemminkäiselle rikotushommiin. Ensimmäisenä yrittäjävuonna koneet seisoivat vain yhdeksän päivää ja seuraavat vuodetkin ovat olleet täystyöllistettyjä. SK-Maansiirron kaivukonekalusto on jo kertaalleen vaihtunut ja käsittää nyt kaksi Doosan-kaivukonetta. Samin uutena hankitussa, 40 tonnin DX380 LC-5 -kaivukoneessa on Rammer G90 -iskuvasara. Kari-Mikaelin 35 tonnin Doosan DX340 LC-3:n puomin päästä löytyy kohtuullisen tuore vasarahankinta eli Soosan SQ 130. Sen edeltäjä eli Rammer G88 siirtyi samalla eläkkeelle varavasaraksi. Se on käynyt läpi täydellisen peruskorjauksen kotelon vaihtoa myöden. Yli-Kokko oli tammikuun puolivälissä rikkomassa kiveä Hämeen Kuljetus oy:lle Tampereen Tarastenjärventiellä, lähellä Tammervoiman hyötyvoimalaitosta. Kaupungin uudelta teollisuustonteiksi kaavoitetulta alueelta on louhittu kiveä muun muassa lähellä olevan Ruutanan ramppityömaan tarpeisiin. Tänne tulin vuosi sitten tammikuussa ja neljän kuukauden kesätauon jälkeen työt jatkuivat uudestaan. Täällä syvin louhittu kohta on noin 15 metriä. Osa on murskattu lajikkeiksi ja osa menee ampukivenä muun muassa viereisen työmaan täyttöihin, valistaa Yli-Kokko. Soosan SQ130 on nyt ollut minulla lähes viisi kuukautta jatkuvassa käytössä. Vasaratunteja on kertynyt arviolta viitisensataa. Tehoa on reilusti, kivi menee helposti rikki. Tällä työmaalla vaihdan välillä muutamankin kerran päivässä kauhan vasaran tilalle. Porareille pitää tasoittaa kulkutietä ja kaivaa rintausta. Vaihtoon ei mene montaa minuuttia. Koneessa on myös 3D-koneohjausjärjestelmä, jonka avustuksella porareille on annettu korkoja ja mitattu pintojen tasoja. Terä Soosanissa on moneen muuhun merkkiin verrattuna pidempi ja paksumpi, eikä ole vielä hirveästi kulunut. Pituus ja suhteellisen harva iskutaajuus takaavat pidemmän kestoiän. Terän kuluminen riippuu tietenkin paljon kiven laadustakin, 68

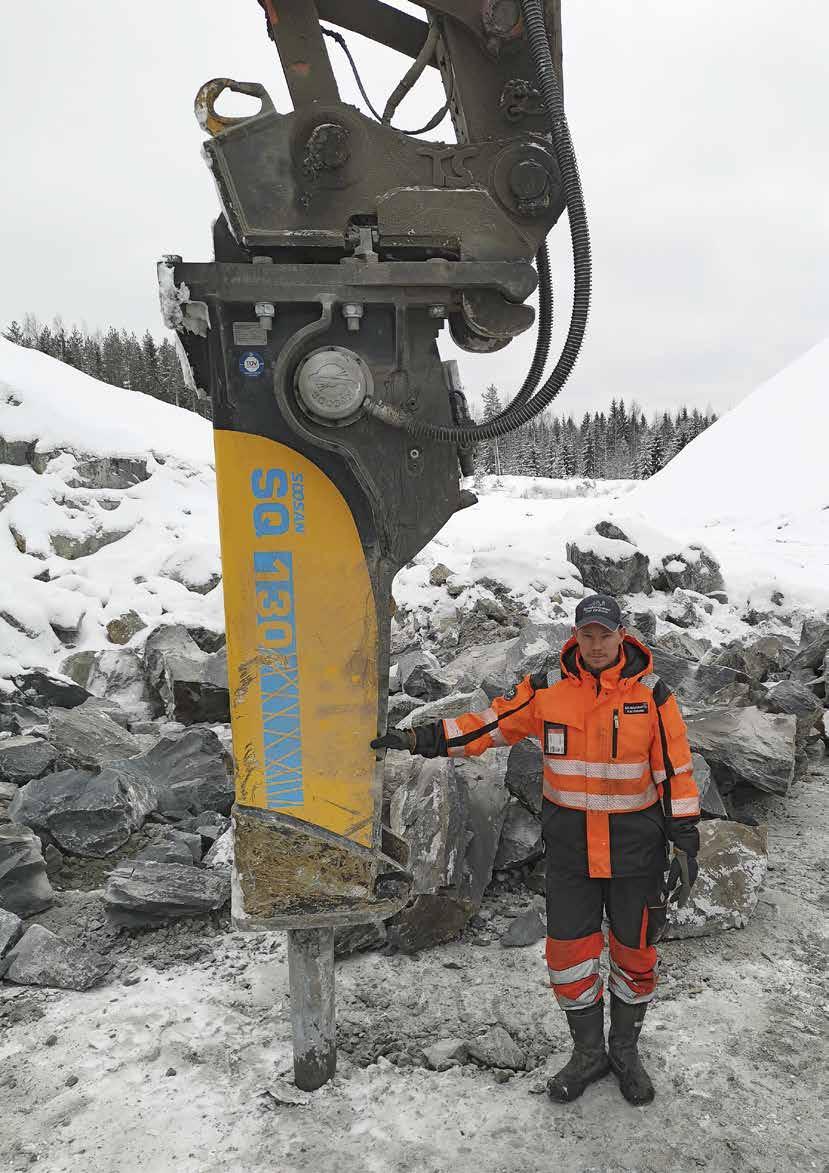

69 SK-Maansiirto oy:n toinen omistajista eli Kari-Mikael Yli-Kokko tietää miten kivi hajoaa. Sitä pitää vain lyödä vasaralla oikeaan kohtaan. Yrittäjäuraa edelsi jo pitkä rupeama eri yritysten palveluksessa, ja yleensä kivihommissa. Töitä hänelle ja yhtiökumppanina toimivalle Sami Hyvöselle on riittänyt hyvin. 69

70 SK-Maansiirto oy on tuore, neljän vuoden ikäinen yritys maarakennuskartalla, mutta sen omistajilla on nuoresta iästään huolimatta jo pitkä kokemus alalla. Tuorein lisälaitehankinta on Soosan SQ130 -iskuvasara, jonka käyttöhistoria oli kuvaushetkellä noin viiden kuukauden mittainen. Doosanin puomin päässä olevalla iskuvasaralla rikottiin tammikuussa ylisuuria Tampereella. mutta Soosanissa näyttäisi vaihtoaika muodostuvan varsin pitkäksi. Terä lyödään tietenkin aivan nysäksi ennen uuden hankintaa. Varsinaista huoltoa vasarassa on vähän. Rasvatuubin vaihdan normaalitahdilla vasaroidessa kahdeksan tunnin välein ja typpiakun paine on helposti tarkistettavissa työmaalla. Tosin paineen alenemisen huomaa kyllä iskiessä. Vasara lyö silloin kuin märkä rukkanen, kuvaa Yli-Kokko typpiakkujen paineiden vähenemistä. Kerran vuodessa olemme käyttäneet vasaramme Marakonin huollossa. Siellä vasarasta taiotaan taas uuden veroinen. Koneet ja laitteet pidetään iskukykyisinä huoltamalla ne säännöllisesti, sanoo Yli-Kokko. Kivestä oppii näkemään, mihin lyömällä se halkeaa. Kivilaaduissa on myös paljon eroja. Täällä ykköslaadun kiveä on vähän, mutta esimerkiksi Nokian puolella kivilaatu on sitkeää. Soosanilla homma hoituu, kuten on tarkoitettu, lopettaa Yli- Kokko. SOOSAN SQ 0,8-90 TONNIN KONEISIIN Soosan-vasarat maahantuo ja myy MRK-rent oy. Soosanin SQ-perhe on täydentynyt pikkuvasaroilla, käsittäen kaikkiaan 70

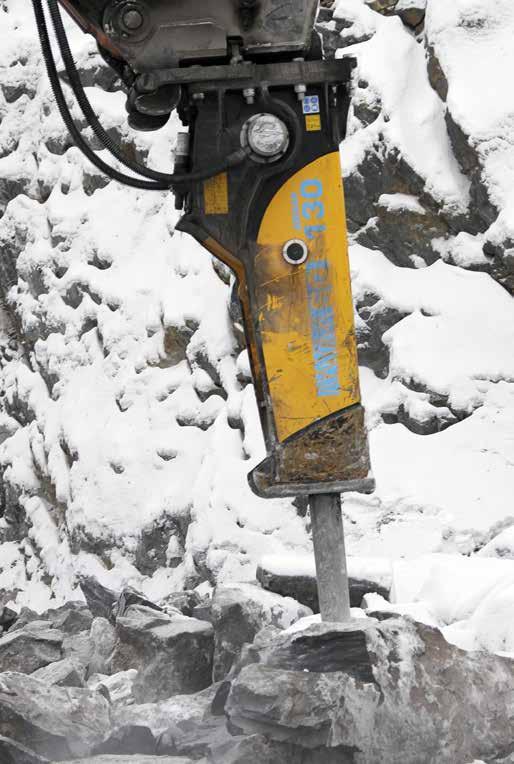

71 17 erikokoista hydraulista iskuvasaraa. Pienin malli SQ10 soveltuu peruskoneisiin 0,8 2,5 tonnia. Suurin SQ-perheen malli on SQ180. Sen peruskoneeksi tarvitaan jo tonnin painoinen kaivukone. Terän halkaisijakin on tässä kokoluokassa jopa 197 millimetriä. Kyseessä on siis isojen poikien järeä työkalu. Soosanin iskutaajuus on hieman keskivertoa harvempi. Moni kivimies sanookin, että nopea isku ei riko kiveä yhtään tehokkaammin, mutta roiskeita tulee enemmän. SK-Maansiirto oy:n käytössä oleva SQ130-iskuvasara painaa noin kolme tonnia ja sopiva peruskone on painovälillä tonnia. Iskuluku minuutissa on lyhyellä iskulla ja pitkällä Terän halkaisija on 165 millimetriä. SQ-sarjan vasaroissa on helposti valittavissa lyhyt isku tunkeutuvaan rikotukseen, esimerkiksai routa tai betoni sekä pitkä isku täysteholla kivenrikotukseen. Pitkässä iskussa on tyhjäiskun esto, jolla on hyvä esilämmittää vasara ja koneen öljyt. Yli-Kokko kertoo, että hänellä asetuksena on kovalle kivelle tarkoitettu pitkä isku. Tässä asetuksessa tyhjäiskun esto on päällä, mikä säästää vasaran rakenteita. Kaikissa SQperheen vasaroissa on umpinainen kotelorakenne, joka on varustettu melu- ja tärinävaimennuksella. 71

72 72

73 TEHOA VUOKRAAMALLA Vuokraamalla voit laajentaa yritystoimintaasi ilman suuria investointeja. Halutessasi voit lunastaa laitteen itsellesi ja saada hyvitystä maksetuista vuokrista. Voit riskittömästi kokeilla eri työlaitteita peruskoneeseesi ja hyödyntää vaikka vain lyhyt kestoisetkin työmaat. Laajasta valikoimastamme MRKrent vuokraa sinulle Soosan hydraulivasarat yleisimmillä kiinnikevaihtoehdoilla. VTN Europe on valmistanut materiaalinkäsittelyyn, purkuun ja kierrätykseen soveltuvia laitteita jo 40 vuoden ajan. Marakon on toiminut näille laitteille jälleenmyyjänä jo lähes 20 vuotta. Marakon vuokraa pulveroijat, lajittelukourat, murskakauhat ja erilaiset leikkurit kausiluontoisiin projekteihin sekä pidempiaikaiseen käyttöön. Tarjoamme vuokralle myös suuremman kokoluokan Rammerhydraulivasaroita. Hankkiessasi laitteet meiltä, tiedät saavasi täyden tuotetuen sekä laadukkaan jälkimarkkinoinnin samassa paketissa. 73

74 Takaamme iskukykysi! Myynti Pedro Bejarano GSM Myynti / Vuokraus Juhani Rannikko GSM juhani.rannikko@marakon.fi Tekninen neuvonta / Myynti Tuomo Virtanen GSM tuomo.virtanen@marakon.fi Vara- ja kulutusosat Esa Kohonen GSM esa.kohonen@marakon.fi Huolto Petri Muurinen GSM petri.muurinen@marakon.fi SOPIMUSHUOLTOPISTEET KUOPIO Kuopion Konehuolto Oy Mestarinkatu KUOPIO GSM OULU Mekaner Oy Oritkarintie OULU GSM GSM SEINÄJOKI Timo Marttila Ky Yrittäjäntie SEINÄJOKI GSM TAMPERE Machinery Oy Etu-Hankkionkatu TAMPERE Puh GSM TURKU Tekmep Oy Tuulissuontie LIETO GSM
