Suunnannäyttäjä innovatiiviselle tekniikalle: Ajoneuvojärjestelmäanalyysi FSA

Transkriptio

1 Suunnannäyttäjä innovatiiviselle tekniikalle: Ajoneuvojärjestelmäanalyysi FSA FI

2 Boschin moderni ajoneuvojärjestelmäanalyysi FSA 500 Taloudellinen mittausmoduuli joustavaan käyttöön Erityisen edullinen: kätevään ajoneuvoelektroniikan testaukseen Edullinen mittausmoduuli Yksinkertainen käyttää Joustava käsiteltävyys ajoneuvossa Helposti liikuteltava korjaamolla Lisätietoja sivulla 4 FSA 720 Tehokas mittaus- ja diagnoosimoduuli Ajoneuvon nopea, yksinkertainen ja joustava diagnoosi Mittausmoduuli kattavalla tunnistinvarustuksella Selkeä ja havainnollinen testausvaiheiden valikkorakenne Noin 50 erilaista esiasetettua komponenttitestiä Lisätietoja sivulla 6 FSA 740 Edition Täydellinen järjestelmä laajennetuin käyttömahdollisuuksin Monipuolinen, tehokas ja varma vianetsintä Mittausmoduuli kattavalla tunnistinvarustuksella Selkeä ja havainnollinen testausvaiheiden valikkorakenne Noin 50 erilaista esiasetettua komponenttitestiä Lisätietoja sivulla 8 FSA 760 Ammattilaisen järjestelmä tulevaisuutta varten Mukava käyttää, monipuoliseen ja ammattimaiseen vianetsintään 19'' kosketusnäyttö Mittausmoduuli kattavalla tunnistinvarustuksella Noin 50 erilaista esiasetettua komponenttitestiä Lisätietoja sivulla 10 FSA 050 Sähkö- ja hybridiautojen kätevään testaukseen Monipuolisuutta ja pätevyyttä vianetsintään Edullinen laite sähkö- ja hybridiautojen vianetsintään Joustava erillislaitteena tai lisälaitteena käytettynä Lisätietoja sivulla 12 KTS 890 (DCU KTS FSA 500) Mobiili testausjärjestelmä sähköja elektroniikkajärjestelmien vakiomittauksiin ja diagnosointiin Varustettu tehokkaaseen käyttöön Kompakti, akkukäyttöinen mittausmoduuli langattomalla yhteydellä Tablet PC:hen DCU 130 Ohjelmisto tärkeimpien sähköisten ja elektronisten ajoneuvokomponenttien mittauksiin Lisätietoja sivulla 13 Toimitussisällöt ja lisävarusteet Pientesterit ja mittaustarvikkeet Lisätietoja sivulla 14 Lisätietoja sivulla 16 2

3 Edelläkävijä: Ajoneuvojärjestelmäanalyysi kaikkiin tarpeisiin Boschin innovatiivinen ajoneuvojärjestelmäanalyysi FSA 500: Taloudellinen mittausmoduuli Sen täytyy olla nopeaa, täydellistä ja silti edullista. Korjaamon asiakkailla on korkeat odotukset. Lisäksi ajoneuvojen järjestelmät ja komponentit ovat entistä monimutkaisempia ja monipuolisempia. Polttomoottoriautojen rinnalle on tulossa lisääntyvästi hybridi- ja sähköautoja. Miten korjaukset ja huollot voidaan tulevaisuudessa suorittaa nopeasti ja kannattavasti? Varustaudu tulevaisuuteen Boschin avulla Luotettava analyysi ja diagnosointi muodostavat perustan taloudelliseen korjaamiseen. Asiakkaan mielessä korjaamon osaaminen ja ammattitaito korostuu sekä antaa korjaamolle mahdollisuuden hankkia lisää asiakkaita. Investoi tarkasti ja turvallisesti tulevaisuuteen Boschin modulaarinen diagnoosijärjestelmä vastaa korjaamoiden erilaisiin vaatimuksiin optimaalisesti. Ajoneuvojärjestelmäanalyysilaitteistoa voidaan hankkia ja laajentaa vähitellen. Jo hankittuja diagnoosilaitteita voidaan hyödyntää jatkossakin. Laitteistoa voi laajentaa tarpeiden mukaisesti. Turvallisia investointeja, jotka maksavat itsensä nopeasti takaisin. Boschin uusi, innovatiivinen analyysi- ja diagnosointitekniikka tarjoaa korjaamoille vahvoja etuja: Tehokasta ja tarkkaa vianetsintää Enemmän mahdollisuuksia vian analysointiin Niidenkin vikojen löytymistä jotka eivät paljastu ohjainlaitediagnoosin avulla Boschin innovatiivinen tekniikka on turvallinen investointi tulevaisuuteen Optimaalinen täydennys ohjainlaitediagnoosille Uusi FSA-sukupolvi tehokkaaseen vianetsintään Uudet edelleen kehitetyt huippumodernit Boshin diagnoosijärjestelmät mahdollistavat nopeamman ja tehokkaamman vianetsinnän. Boschin ajoneuvoanalyysin kanssa olet aina askeleen edellä: Esiasetetut komponenttitestit mahdollistavat sähköisten ja elektronisten ajoneuvokomponenttien testauksen niiden ollessa paikoillaan Ohjainlaitediagnoosin mitta-arvojen näyttö FSA-ohjelmistossa Optiona sähkö- ja hybridiautojen diagnoosi 3

4 FSA 500: taloudellinen mittausmoduuli joustavaan käyttöön Edullinen moduulikonsepti langattomalla tiedonsiirrolla tietokoneeseen Moduulin voi ripustaa konepeltiin Diagnoosimoduulin voi sijoittaa ajoneuvon sisälle Kätevä liittäminen lyhyiden tunnistinjohtojen ansiosta Edut korjaamolle Erityisen edullinen: kätevään ajoneuvoelektroniikan testaukseen Edullinen mittausmoduuli Yksinkertainen käyttää Joustava käsiteltävyys ajoneuvossa Helposti liikuteltava korjaamolla Kaikkiin sähkö- ja elektroniikkatestausten vakiovaatimuksiin Noin 30 erilaista esiasetettua komponenttitestiä Kätevä ohjainlaitediagnoosin mitta-arvojen näyttö KTS-moduulin yhteydessä Laajennettavissa sähkö- ja hybridiautojen mittauksiin FSA 050:n avulla Tietokoneen minimivaatimukset (pöytäkone tai kannettava): CPU Intel / AMD 1.8 MHz tai nopeampi RAM vähintään 2 GB DVD-asema Vähintään 5 GB vapaata kiintolevytilaa 1 vapaa USB-liitäntä (2.0) Käyttöjärjestelmä: - Windows XP SP3 - Windows Vista (32 bit) Home Premium / Business - Windows 7 Home Premium / Professional (32/64 bit) Häiriöttömän toiminnan takaamiseksi suositellaan FSA 500/720 käyttöön Bosch-PC:tä, esim DCU 130 FSA 500: Mittausmoduuli ajoneuvojen sähkö- ja elektroniikkajärjestelmien diagnosointiin Boschin kätevä FSA 500 on kannettava laite ajoneuvojärjestelmien analysointiin. Akkukäyttöinen mittausmoduuli yhdistetään langattomasti tietokoneeseen. Sen vahvuudet tulevat esiin kaikkien tärkeiden ajoneuvon sähköisten ja elektronisten komponenttien vaativissa mittauksissa. Monet käytännölliset ominaisuudet tekevät siitä turvallisen investoinnin. Varustettu tehokkaaseen käyttöön Kompakti, akkukäyttöinen mittausmoduuli langattomalla yhteydellä tietokoneeseen (esim. Bosch Tablet PC DCU 130) Ohjelmisto tärkeimpien sähköisten ja elektronisten ajoneuvokomponenttien mittauksiin Aikaa säästävä komponenttien testaus niiden ollessa paikoillaan Noin 30 esiasetettua komponenttitestiä Signaaligeneraattori tunnistinsignaalien simuloimiseen Lepovirtamittaus jopa 24 tuntia Kätevä yleisoskilloskooppi, 2-kanavakäytössä 2 x 40 MS/s ja 4-kanavakäytössä 4 x 1 MS/s Ajoneuvon väyläjärjestelmien testaus (esim. CAN-väylä) Vertailukäyrien tallennus- ja latausmahdollisuus Moottoritesteri-toiminnot Sytytysoskilloskooppi 4

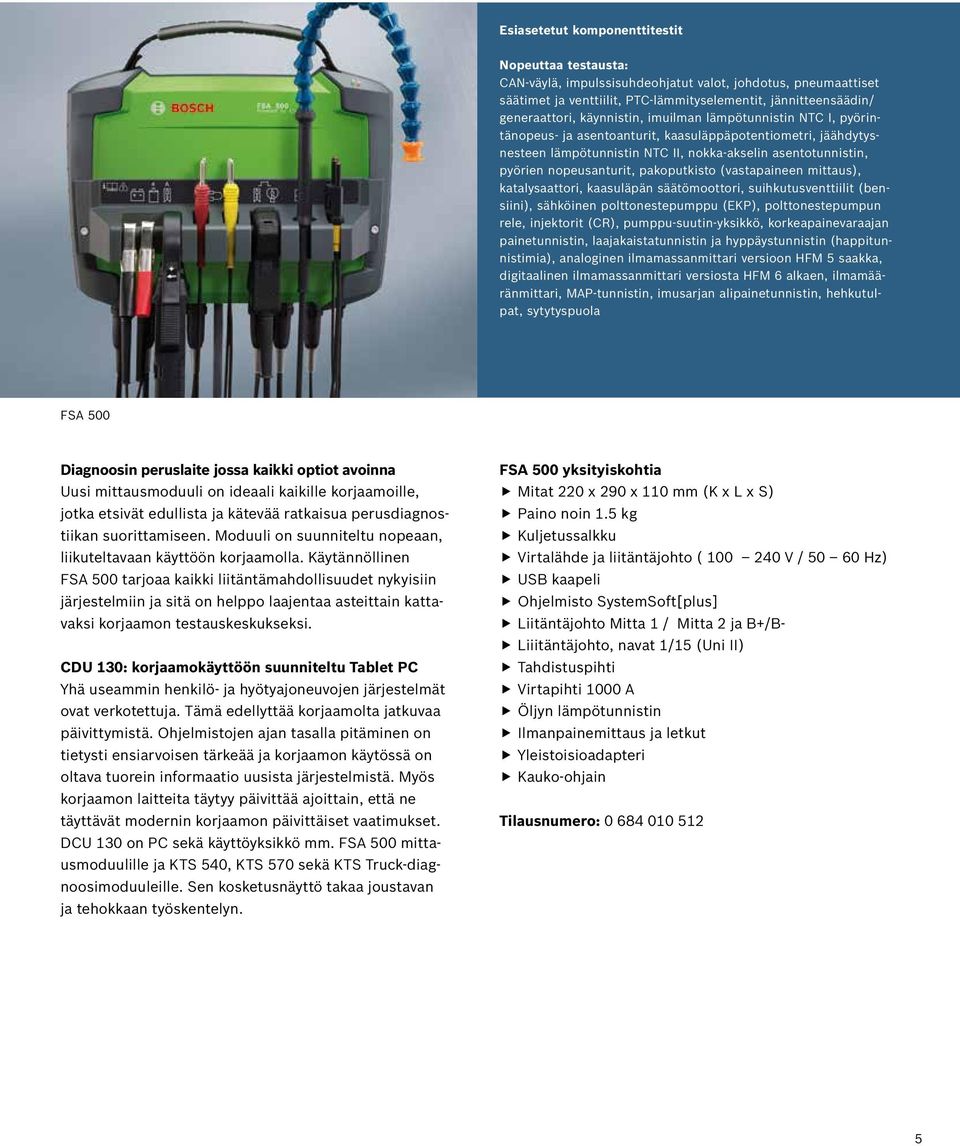

5 Esiasetetut komponenttitestit Nopeuttaa testausta: CAN-väylä, impulssisuhdeohjatut valot, johdotus, pneumaattiset säätimet ja venttiilit, PTC-lämmityselementit, jännitteensäädin/ generaattori, käynnistin, imuilman lämpötunnistin NTC I, pyörintänopeus- ja asentoanturit, kaasuläppäpotentiometri, jäähdytysnesteen lämpötunnistin NTC II, nokka-akselin asentotunnistin, pyörien nopeusanturit, pakoputkisto (vastapaineen mittaus), katalysaattori, kaasuläpän säätömoottori, suihkutusventtiilit (bensiini), sähköinen polttonestepumppu (EKP), polttonestepumpun rele, injektorit (CR), pumppu-suutin-yksikkö, korkeapainevaraajan painetunnistin, laajakaistatunnistin ja hyppäystunnistin (happitunnistimia), analoginen ilmamassanmittari versioon HFM 5 saakka, digitaalinen ilmamassanmittari versiosta HFM 6 alkaen, ilmamääränmittari, MAP-tunnistin, imusarjan alipainetunnistin, hehkutulpat, sytytyspuola FSA 500 Diagnoosin peruslaite jossa kaikki optiot avoinna Uusi mittausmoduuli on ideaali kaikille korjaamoille, jotka etsivät edullista ja kätevää ratkaisua perusdiagnostiikan suorittamiseen. Moduuli on suunniteltu nopeaan, liikuteltavaan käyttöön korjaamolla. Käytännöllinen FSA 500 tarjoaa kaikki liitäntämahdollisuudet nykyisiin järjestelmiin ja sitä on helppo laajentaa asteittain kattavaksi korjaamon testauskeskukseksi. CDU 130: korjaamokäyttöön suunniteltu Tablet PC Yhä useammin henkilö- ja hyötyajoneuvojen järjestelmät ovat verkotettuja. Tämä edellyttää korjaamolta jatkuvaa päivittymistä. Ohjelmistojen ajan tasalla pitäminen on tietysti ensiarvoisen tärkeää ja korjaamon käytössä on oltava tuorein informaatio uusista järjestelmistä. Myös korjaamon laitteita täytyy päivittää ajoittain, että ne täyttävät modernin korjaamon päivittäiset vaatimukset. DCU 130 on PC sekä käyttöyksikkö mm. FSA 500 mittausmoduulille ja KTS 540, KTS 570 sekä KTS Truck-diagnoosimoduuleille. Sen kosketusnäyttö takaa joustavan ja tehokkaan työskentelyn. FSA 500 yksityiskohtia Mitat 220 x 290 x 110 mm (K x L x S) Paino noin 1.5 kg Kuljetussalkku Virtalähde ja liitäntäjohto ( V / Hz) USB kaapeli Ohjelmisto SystemSoft[plus] Liitäntäjohto Mitta 1 / Mitta 2 ja B+/B- Liiitäntäjohto, navat 1/15 (Uni II) Tahdistuspihti Virtapihti 1000 A Öljyn lämpötunnistin Ilmanpainemittaus ja letkut Yleistoisioadapteri Kauko-ohjain Tilausnumero:

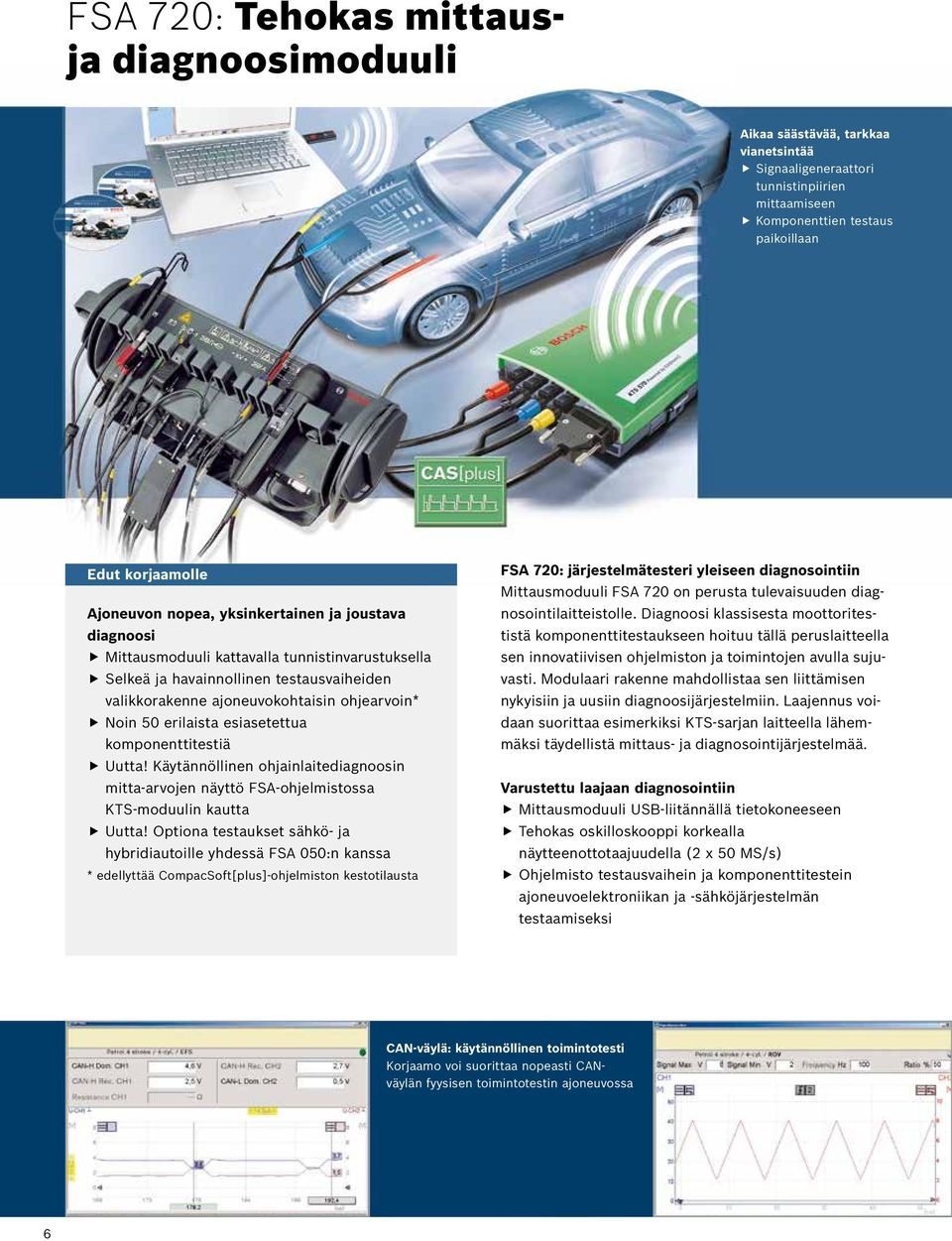

6 FSA 720: Tehokas mittausja diagnoosimoduuli Aikaa säästävää, tarkkaa vianetsintää Signaaligeneraattori tunnistinpiirien mittaamiseen Komponenttien testaus paikoillaan Edut korjaamolle Ajoneuvon nopea, yksinkertainen ja joustava diagnoosi Mittausmoduuli kattavalla tunnistinvarustuksella Selkeä ja havainnollinen testausvaiheiden valikkorakenne ajoneuvokohtaisin ohjearvoin* Noin 50 erilaista esiasetettua komponenttitestiä Uutta! Käytännöllinen ohjainlaitediagnoosin mitta-arvojen näyttö FSA-ohjelmistossa KTS-moduulin kautta Uutta! Optiona testaukset sähkö- ja hybridiautoille yhdessä FSA 050:n kanssa * edellyttää CompacSoft[plus]-ohjelmiston kestotilausta FSA 720: järjestelmätesteri yleiseen diagnosointiin Mittausmoduuli FSA 720 on perusta tulevaisuuden diagnosointilaitteistolle. Diagnoosi klassisesta moottoritestistä komponenttitestaukseen hoituu tällä peruslaitteella sen innovatiivisen ohjelmiston ja toimintojen avulla sujuvasti. Modulaari rakenne mahdollistaa sen liittämisen nykyisiin ja uusiin diagnoosijärjestelmiin. Laajennus voidaan suorittaa esimerkiksi KTS-sarjan laitteella lähemmäksi täydellistä mittaus- ja diagnosointijärjestelmää. Varustettu laajaan diagnosointiin Mittausmoduuli USB-liitännällä tietokoneeseen Tehokas oskilloskooppi korkealla näytteenottotaajuudella (2 x 50 MS/s) Ohjelmisto testausvaihein ja komponenttitestein ajoneuvoelektroniikan ja -sähköjärjestelmän testaamiseksi CAN-väylä: käytännöllinen toimintotesti Korjaamo voi suorittaa nopeasti CANväylän fyysisen toimintotestin ajoneuvossa 6

7 Nokkelia ominaisuuksia tehokkaaseen työskentelyyn Ei jatkuvaa vaihtotarvetta useiden tunnistinpaikkojen ansiosta Yksi vapaa tunnistinpaikka tulevaisuuden tunnistimille Valikko-ohjatut testivaiheet järjestelmälliseen diagnosointiin Komponenttien aikaa säästävä testaus niiden ollessa paikoillaan Signaaligeneraattori tunnistinpiirien testaamiseen Lepovirtamittaus jopa 24 tuntia Väyläjärjestelmien mittausmahdollisuus (esim. CAN-väylä) Vertailukäyrien tallennus- ja latausmahdollisuus Luotettavaa tekniikkaa ja uusia käyttömahdollisuuksia Bosch FSA 720 koostuu mittausmoduulista kattavalla tunnistinvarustuksella. Kymmenen tunnistinpaikkaa ja yksi vapaa tunnistinpaikka uusia tunnistimia varten mahdollistavat vaivattoman työskentelyn ilman jatkuvia tunnistimen vaihtoja. Lisää mukavuutta vianetsintään tarjoavat valikko-ohjatut testivaiheet mallikohtaisin ohjearvoin sekä ohjainlaitediagnoosin mitta-arvojen näyttö FSAohjelmistossa. FSA 720 laitteiston yksityiskohtia Mitat noin: 210 x 550 x 220 mm (K x L x S) Paino noin 5 kg Mittausmoduuli tunnistintelineellä Asennusteline Virtalähde ja liitäntäjohto ( VAC / Hz Ohjelmisto SystemSoft[plus] Liitäntäjohto Mitta 1 / Mitta 2 ja B+/B- Liitäntäjohto, navat 1/15 (Uni IV) Mittapäät 3 x kv+/punainen ja 3 x kv-/musta Tahdistuspihti Virtapihti 1000 A Stroboskooppi Öljyn lämpötunnistin Virtayksikkö ( VAC / Hz) Käyttölämpötila-alue: 5 C - 40 C Tilausnumero: Monipuolinen signaaligeneraattori Tunnistimien ja niiden johtojen sekä liitäntöjen testaamiseen ajoneuvossa. Helppo analysoida onko ohjainlaite, johdotus, liitäntä tai tunnistin viallinen. Tämä mahdollistaa tehokkaan vianetsimisen, ilman osien vaihtamista arvaamalla. Tehokas yleisoskilloskooppi FSA 720 / 740 yleisoskilloskoopin näytteenottotaajuus on jopa 50 MS/s. Se tarjoaa riittävästi reserviä myös tulevaisuuden ajoneuvokomponenttien testaukseen. 7

8 FSA 740 Edition: Täydellinen järjestelmä laajennetuin käyttömahdollisuuksin Täydellinen järjestelmä FSA 740 Edition FSA-mittausmoduuli Ohjainlaitediagnoosi PC-järjestelmä Laitevaunu Edut korjaamolle Monipuolinen, tehokas ja varma vianetsintä Mittausmoduuli kattavalla tunnistinvarustuksella Selkeä ja havainnollinen testausvaiheiden valikkorakenne Testivaiheet ajoneuvokohtaisin ohjearvoin* Noin 50 erilaista esiasetettua komponenttitestiä Käytännöllinen ohjainlaitediagnoosin mittaarvojen näyttö FSA-ohjelmistossa KTS-moduulin kautta FSA 740 Edition: Vianetsinnän uusi ulottuvuus FSA 740 Edition on monipuolinen keskenään toisiinsa sovitettujen moduulien järjestelmä. Uusia ja jo käytössä olevia diagnoosilaitteita voidaan yhdistää FSA 740 Editioniin. Peruslaite koostuu mittausmoduulista, tunnistinvarustuksesta, PC-järjestelmästä ja laitevaunusta. Diagnosointi tapahtuu valikko-ohjatuin testausvaihein, komponenttitestein ja signaaligeneraattorin avulla. Komponenttien testaus paikoillaan mahdollistaa järjestelmän johdonmukaisen diagnosoinnin suorittamisen. Monipuolisesti hyödynnettävä Testaukset sähkö- ja hybridiautoille (yhdessä FSA 050:n kanssa) Laajennettavissa bensiini- ja dieselpakokaasmittausmoduuleilla *edellyttää CompacSoft[plus]-ohjelmiston kestotilausta Varustettu kattavaan diagnosointiin Täydellinen järjestelmä laitevaunussa mittausmoduulilla ja tietokoneella, 19" TFT-näytöllä, kauko-ohjaimella sekä tulostimella Tehokas oskilloskooppi Ohjelmisto erilaisilla testausvaiheilla ja komponenttitesteillä sähköisten ja elektronisten järjestelmien testaamiseen Valikko-ohjatut testivaiheet järjestelmälliseen diagnosointiin Komponenttien aikaa säästävä testaus niiden ollessa paikoillaan Signaaligeneraattori tunnistinpiirien testaamiseen Lepovirtamittaus jopa 24 tuntia Väyläjärjestelmien mittausmahdollisuus (esim. CAN-väylä) Vertailukäyrien tallennus- ja latausmahdollisuus 8

9 Selkeä käyttö ja tarkat testitulokset Komponenttitestit Testausvaiheet Ajoneuvokohtaiset vertailuarvot Päivitettävä ja laajennettava Bosch FSA 740 Edition on varustettu tulevaisuuden tarpeisiin kymmenellä tunnistinpaikalla ja vapaalla tunnistinpaikalla mahdollisia uusia tunnistimia varten. Lisäksi se on helposti laajennettavissa testausmoduuleilla sähkö- ja hybridiautojen sekä päästöjen mittauksia varten. FSA 740 Edition laitteiston yksityiskohtia Mitat noin: 1785 x 680 x 670 mm (K x L x S) Paino noin 91 kg Laitevaunu Mittausmoduuli tunnistintelineellä Virtalähde ja liitäntäjohto ( VAC / Hz) Tietokone käyttöjärjestelmällä Näyttö, hiiri, tulostin Kauko-ohjaus (lähetin ja vastaanotin) Järjestelmädiagnoositesteri KTS 540 Bluetooth (optio) Ohjelmisto SystemSoft[plus] Liitäntäjohto Mitta 1 / Mitta 2 ja B+/B Liiitäntäjohto, navat 1/15 (Uni IV) Mittapäät 3 x kv+/punainen ja 3 x kv-/musta Tahdistuspihti Virtapihdit 1000 / 30 A Stroboskooppi Öljyn lämpötunnistin Ilmanpainemittaus ja letkut Kaksi Y-adapteria Virtayksikkö ( VAC / Hz) Yleistoisioadapteri Käyttölämpötila-alue: 5 C 40 C Tilausnumero: (ilman KTS 540, ilman näppäimistöä) Tilausnumero: (kanssa KTS 540, ilman näppäimistöä) 9

10 FSA 760: ammattilaisen järjestelmä tulevaisuutta varten FSA 760 Täydellisesti varustettu korjaamon moninaisiin testausvaatimuksiin FSA 760: tehokas ja innovatiivinen laitteisto korkeimpiin diagnoosivaatimuksiin FSA 760 on expertti kaikenlaiseen testauskäyttöön. Täydellinen järjestelmä koostuu FSA-mittausmoduulista, tunnistimista, laitevaunusta ja tietokoneesta. Se on varustettu 19" kosketusnäytöllä ja siihen voi liittää kaikki muut diagnoosimoduulit. Sen monipuoliset ominaisuudet, kuten tunnistimien ja komponenttien testaus niiden ollessa paikoillaan ajoneuvossa, tekevät vianetsinnästä nopeampaa ja tuottoisampaa. Varustettu ammattimaiseen diagnosointiin Innovatiivinen käyttö kosketusnäytön avulla Täydellinen järjestelmä laitevaunussa mittausmoduulilla ja tietokoneella, 19" kosketusnäytöllä, kaukoohjaimella sekä tulostimella Tehokas oskilloskooppi Ohjelmisto erilaisilla testausvaiheilla ja komponenttitesteillä sähköisten ja elektronisten järjestelmien testaamiseen Valikko-ohjatut testivaiheet järjestelmälliseen diagnosointiin Komponenttien aikaa säästävä testaus niiden ollessa paikoillaan Signaaligeneraattori tunnistinpiirien testaamiseen Lepovirtamittaus jopa 24 tuntia Väyläjärjestelmien mittausmahdollisuus (esim. CAN-väylä) Vertailukäyrien tallennus- ja latausmahdollisuus 10

11 Siisti juttu: Käytännöllinen ja nopea käyttö kosketusnäytön avulla Kosketus tulevaisuuteen 19" kosketusnäytön avulla FSA 760 aloittaa uuden mukavan aikakauden tietokoneen käyttöön. Diagnostiikkaammattilainen arvostaa FSA 760:n testausoptioita sähkö- ja hybridiautoihin sekä päästöjen mittauksiin. Selkeät valikko-ohjatut testivaiheet ajoneuvokohtaisin ohjearvoin sekä ohjainlaitediagnoosin mitta-arvojen näytöt FSA-ohjelmistossa ovat kaksi myönteistä lisäominaisuutta, jotka tekevät testauksesta yksinkertaista ja kannattavaa. FSA 760 laitteiston yksityiskohtia Mitat noin: 1785 x 680 x 670 mm (K x L x S) Paino noin 91 kg Laitevaunu Diagnoosimoduuli KTS 540 Bluetooth Tunnistinvarustus sama kuin FSA 740 Edition, lisäksi nestepaineen mittaussarja Virtalähde ja liitäntäjohto ( VAC / Hz) Käyttölämpötila-alue: 5 C 40 C Tilausnumero: (ilman näppäimistöä) Edut korjaamolle Mukava käyttää, monipuoliseen ja ammattimaiseen vianetsintään 19" kosketusnäyttö Mittausmoduuli kattavalla tunnistinvarustuksella Tehokas nopean ja yksinkertaisen ohjelmistorakenteen ansiosta Selkeä ja havainnollinen testausvaiheiden valikkorakenne Testivaiheet ajoneuvokohtaisin ohjearvoin* Noin 50 erilaista esiasetettua komponenttitestiä Uutta! Käytännöllinen ohjainlaitediagnoosin mitta-arvojen näyttö FSA-ohjelmistossa KTSmoduulin kautta Turvallinen investointi, monipuolisesti hyödynnettävä Modulaarinen diagnoosijärjestelmä laitevaunussa Uutta! Optiona testaukset sähkö- ja hybridiautoille yhdessä FSA 050:n kanssa Laajennettavissa bensiini- ja dieselpakokaasumittausmoduuleilla *edellyttää CompacSoft[plus]-ohjelmiston kestotilausta 11

12 FSA 050: Sähkö- ja hybridiautot testaus langattomasti ja helposti Hybriditeknologia Toimintajännite 12 V Kommunikaatio Korkeajännitteen tuotto Hydrauliset putket/ jarrujärjestelmä Edut ovat kädessäsi. Sähkö- ja hybridiautojen komponenttien vianetsintä FSA 050:n avulla: Yksinkertaista ja kannattavaa toimintaa Erillislaite Laajennusvaruste Edut korjaamolle Monipuolisuutta ja pätevyyttä vianetsintään Edullinen laite sähkö- ja hybridiautojen vianetsintään Joustava erillislaitteena tai lisälaitteena käytettynä Mittaustulosten dokumentointi FSA 500, FSA 720/740/760 yhteydessä maisen diagnoosin Erillislaite langattomalla liitäntämahdollisuudella tietokoneeseen Testaukset sähkö- ja hybridiautoihin Korkeajännitetestit Eristystestit Käytettävissä erillislaitteena Lisävaruste FSA 500, FSA 720/740/760 laitteisiin Langaton tiedonsiirto FSA 050 > FSA 500, FSA 720/740/760 FSA 050: Tulevaisuus erillislaitteena tai lisävarusteena Uusi laite diagnostiikkajärjestelmän osaksi sähkö- ja hybridiautojen testaukseen. Erillislaite voidaan tarvittaessa kytkeä langattomasti tietokoneeseen, FSA 500:aan tai FSA 720/740/760:aan mittaustulosten dokumentoimiseksi. Erillislaitteena FSA 050 mahdollistaa eristys- ja korkeajännitemittaukset sähkö- ja hybridijärjestelmiin. Mahdollistaa sähkö- ja hybridijärjestelmien ammatti- Alusta asti oikea laite uusiin käyttövoimakonsepteihin Sähkö- ja hybridikäyttö ovat tulossa autoihin. FSA 050:n avulla korjaamo voi suorittaa tarvittavat diagnoosimittaukset ja tavoittaa uusia, kannattavia asiakasryhmiä. Erillislaite on suunniteltu nopeakäyttöiseksi korjaamolla, FSA 050 voidaan liittää langattomasti muihin testauslaitteisiin. Se mahdollistaa laitteiston asteittaisen päivittämisen kattavaksi korjaamon testausjärjestelmäksi. FSA 050 yksityiskohtia Mitat noin 220 x 110 x 65 mm (K x L x S) Paino noin 0.8 kg Kaksi mittajohtoa Kaksi korkeajännitemittapäätä Erillislaite langattomalla tiedonsiirrolla Tilausnumero:

13 KTS 890: nopea ja joustava järjestelmäanalyysi KTS 890: Paketissa DCU 130, KTS 540 ja FSA 500 Edullinen moduulikonsepti langattomalla tiedonsiirrolla tietokoneeseen FSA 500 moduulin voi ripustaa konepeltiin KTS-moduulin voi sijoittaa ajoneuvon sisälle Kätevä liittäminen lyhyiden tunnistinjohtojen avulla KTS 890 (DCU KTS FSA 500): mobiili testausjärjestelmä sähkö- ja elektroniikkajärjestelmien vakiomittauksiin ja diagnosointiin Boschin kätevä FSA 500 on täydellinen perusta taloudelliseen ajoneuvojärjestelmäanalyysiin. Akkukäyttöinen mittausmoduuli liitetään langattomasti Tablet PC:hen. Sen vahvuudet tulevat esiin kaikkien tärkeiden ajoneuvon sähköisten ja elektronisten komponenttien vaativissa mittauksissa sekä ohjainlaitediagnoosin mitattujen arvojen (KTS-moduuli) näkymisessä samassa näytössä. Monet käytännölliset ominaisuudet tekevät siitä turvallisen investoinnin. FSA 500 yksityiskohtia Kuljetussalkku, virtalähde ja verkkojohto, ohjelmisto SystemSoft[plus], liitäntäjohto Mitta 1 / Mitta 2 ja B+/B-, liiitäntäjohto navat 1/15, tahdistuspihti ja virtapihti 1000 A, ilmanpainemittaus ja letkut, öljyn lämpötunnistin, yleistoisioadapteri ja kauko-ohjain. Tilausnumero KTS 890: KTS 890: edut korjaamolle Varustettu tehokkaaseen käyttöön Kompakti, akkukäyttöinen mittausmoduuli langattomalla yhteydellä Tablet PC:hen DCU 130 Ohjelmisto tärkeimpien sähköisten ja elektronisten ajoneuvokomponenttien mittauksiin Aikaa säästävä komponenttien testaus niiden ollessa paikoillaan Noin 30 esiasetettua komponenttitestiä Signaaligeneraattori tunnistinsignaalien simuloimiseen Lepovirtamittaus jopa 24 tuntia Kätevä yleisoskilloskooppi, 2-kanavakäytössä 2 x 40 MS/s ja 4-kanavakäytössä 4 x 1 MS/s Ajoneuvon väyläjärjestelmien testaus (esim. CAN-väylä) Vertailukäyrien tallennus- ja latausmahdollisuus Moottoritesteritoiminnot Sytytysoskilloskooppi DCU 130 Tablet PC Kätevä ja kestävä DCU 130 on korjaamolle täydellinen ratkaisu kaikkien Boschin diagnoosi-järjestelmien käyttöön. Kätevä kantokahva Syvennetty USB-liitäntä 13

14 Toimitussisällöt ja lisävarusteet Laitevaunu Kuljetussalkku Mittausmoduuli tunnistintelineellä Asennusteline Virtalähde ja liitäntäjohto PC käyttöjärjestelmällä Näyttö, hiiri Näppäimistö Tulostin Kauko-ohjaus (lähetin ja vastaanotin) Dignoosimoduuli KTS 540 USB kaapeli Bluetooth Järjestelmäohjelmisto SystemSoft[plus] Liitäntäjohto Mitta 1 Liitäntäjohto Mitta 2 Liitäntäjohto B+/B- Toimitussisältö Tilausnumero FSA FSA FSA FSA 740 Edition (ilman KTS 540 ja näppäimistöä) FSA 740 Edition (KTS 540, ilman näppäimistöä) FSA 760 (ilman näppäimistöä) Virtapihti 30 A; 1.6 m johdolla Tilausnumero: Virtapihti 30 A; 3 metrin johdolla Tilausnumero: Infrapunalämpötunnistin Tilausnumero: Ilman lämpötunnistin Tilausnumero: Liitäntäjohto ilman lämpötunnistimelle Tilausnumero: Jälkiasennussarja BEA 050 Tilausnumero: Jälkiasennussarja RTM 430 (toimii vain yhdessä BEA 050 kanssa) Tilausnumero: Lisävarusteet Tilausnumero FSA FSA FSA 740 Edition (ilman KTS 540 ja näppäimistöä) FSA 740 Edition (KTS 540, ilman näppäimistöä) FSA 760 (ilman näppäimistöä) Tietokoneen minimivaatimukset (pöytäkone tai kannettava): Ominaisuudet: CPU Intel/AMD MHz tai nopeampi, RAM vähintään 2 GB, vähintään 40 GB vapaata kiintolevytilaa; DVD-asema, 1 vapaa USB-liitäntä FSA:lle (suositellaan liitettäväksi suoraan tietokoneeseen, ilman väliadaptereita); tarkista tiedot PC:n/kannettavan käsikirjasta. Joskus voi erityinen liitäntäjohto olla tarpeen. Ajoneuvot voivat tuottaa sähkömagneettista 14

15 Liitäntäjohto, navat 1/15 (Uni IV) Liitäntäjohto, navat 1/15 (Uni II) Mittapäät 3 x kv+/punainen Mittapäät 3 x kv-/musta Tahdistuspihti Virtapihti 1000 A Virtapihti 30 A Stroboskooppi Öljyn lämpötunnistin Mittajohdot Korkeajännite-mittapäät Ilmanpainemittaus ja letkut Y-adapteri Yleistoisioadapteri Nestepaineen mittaussarja Mitat (K x L x S) noin 220 x 290 x 110 mm noin 1,5 kg VAC / Hz 5 C 40 C 2 noin 220 x 110 x 65 mm noin 0,8 kg Patterit 5 C 40 C noin 210 x 550 x 200 mm noin 5 kg VAC / Hz 5 C 40 C 2 noin 1785 x 680 x 670 mm noin 91 kg VAC / Hz 5 C 40 C 2 noin 1785 x 680 x 670 mm noin 91 kg VAC / Hz 5 C 40 C 2 noin 1785 x 680 x 670 mm noin 91 kg VAC / Hz 5 C 40 C Paino Toimintajännite Käyttölämpötila-alue Yleistoisioadapteri Tilausnumero: Toisioadapteri sauvapuolille Tilausnumero: Paketti: Sytytys ensiö Liitäntäjohdot: BMW, Opel Tilausnumero: Paketti: Sytytys toisio liitäntäjohdot Audi, BMW, MB, väliadapterit: A, B, C/D, E, F/X, Y Tilausnumero: Nestepaineen mittaussarja Tilausnumero: Hybriditesteri FSA 050 Tilausnumero: Latausteline Tilausnumero: säteilyä. Bosch-tietokoneet on testattu tällaisessa ympäristössä. Häiriöttömän toiminnan takaamiseksi suositellaan FSA 500/720 käyttöä Bosch-PC:llä (esim DCU 130). Käyttöjärjestelmä: Windows XP SP3, Vista (32 bit) Home Premium / Business, Windows 7 (32/64 bit) Home Premium / Professional 15

16 Pientesterit ja mittaustarvikkeet Nimitys Tilausnumero Selvitys Stroboskooppilamppu ETZ Sytytyshetken tarkastamiseen. Kirkkaan xenon-polttimon välkkyminen näkyy myös valoisassa tilassa. Strobovilkulla voi tarkastella myös yksipistesuihkutuksen suihkutusventtiilin ja kaasuttimen, esim.kiihdytyspumpun toimintaa. Tukeva öljyä ja polttonestettä kestävä muovikotelo. Tahdistuspihti kiinnitetään suunnasta riippumattomasti ykkös-sylintrin sytytysjohdon ympärille. Yleismittari Pattereilla toimiva digitaalinen yleismittari MMD 302 jännitteen, virran, vastuksen ja yhteysmittausten suorittamiseen. Ohivuotomittari Ohivuotomittari korkeapaineletkulla, ylä- EFAW 210 A kuolokohdan tunnistimella ja testisuuttimella laitteen kalibrointiin. Johtosarjalaukku Laukussa yli 90 erilaista johtoa yksinkertaiseen ja nopeaan liittämiseen. Mittapiikkisarja joustavaa mittapiikkiä, punainen, musta ja harmaa. 4.8 mm banaaniliitin. 16

17 Nimitys Tilausnumero Selvitys Yleisliitäntäsarja osainen liitäntäsarja Eristetty Mittauspää suojatulla neulalla, jonka avulla mittausneula mittaus voidaan suorittaa johdon eristeen läpi. Voidaan käyttää, jos mitään muuta liitäntämahdollisuutta ei ole. Yleisadapterikaapeli napainen 2 / 3 / 4 / 5-napainen Suihkutusventtiilit, happitunnistin (litteät pinnit) napainen Y-kaapeli banaani- Imusarjan painetunnistin, pyörintänopeus- / liittimin asentotunnistin napainen napainen Yleisadapterikaapeli napainen, 3 / 4 / 6-napainen painetunnistin, pyörintänopeus- / (litteät pinnit) asentotunnistin Y-kaapeli, banaani napainen, liittimin, ovaali happitunnistin, ovaali ensiöliitäntä yhdessä UNI-ensiökaap. kanssa (esim ) napainen kaasuläppämoottori, ovaali ensiöliitäntä yhdessä UNI-ensiökaap. kanssa ( ) Yleisadapterikaapeli napainen 2 / 3 / 4 / 5-napainen napainen (litteät pinnit) napainen Y-kaapeli banaani napainen liittimin, matala, ovaali 17

18 Pientesterit ja mittaustarvikkeet Nimitys Tilausnumero Selvitys Yleisadapterikaapeli E_Gas kaasuläppäyksikkö, 6-napainen kaasupoljinanturi ME 2.0 Yleisadapterikaapeli x 1-napainen: 2.1 mm (happitunnistimet) 3 x 1- napainen 4 x 1-napainen x 1-napainen: 1.6 mm (happitunnistimet) Pin terminaali, x 1-napainen: 2.1 mm (happitunnistimet) Y-kaapeli x 1-napainen: 2.5 mm (happitunnistimet) Yleistoisioadapteri Yleistoisioadapteri sytytysjärjestelmien mittauksiin Yleistoisioadapteri FSA 500 Toisioadapteri Toisioadapteri sauvapuolilla varustetun sauvapuolille sytytysjärjestelmän mittauksiin Ensiöliitäntäpaketti Ensiöpuolen mittauksiin, liitäntäjohdot BMW ja Opel. Kuvassa toimitussisältö Toisioliitäntäpaketti Toisiopuolen mittauksiin, liitäntäjohdot ja tarvikkeet Audi, BMW, Mercedes-Benz. Kuvassa toimitussisältö. 18

19 Komponenttitestien vertailu FSA 500, FSA 720, FSA 740 ja FSA 760 Komponentti FSA 500 FSA 720 FSA 740 FSA 760 CAN-väylä Impulssisuhdeohjatut valot Johtosarja Diodit ja LEDit Pneumaattiset säätimet ja venttiilit PTC lämmityselementti Jännitteensäädin / generaattori Käynnistin Alipainepumppu Imuilman lämpötunnistin NTC I Ulkoilman painetunnistin Akun lämpötilatunnistin Kaasuläppäkytkin Pyörintänopeus-/asema-anturi Kaasuläppäpotentiometri Ilmastointilaitteen painekytkin Kaasupoljinanturi (Hall) / (pot.) Nakutustunnistin Polttoaineen lämpötunnistin Jäähdytysnesteen lämpötunnistin NTC II Ahtopainetunnistin Nokka-akselianturi Öljynpainetunnistin Öljyn lämpötunnistin (Hall) / (NTC) Pyörätunnistimet Imusarjan vaihtokytkentä Pakoputkisto (vastapaine) Katalysaattori Kaasuläppämoottori Paineen ohjausventtiili (CR) Suihkutusventtiili (bensiini) Sähköinen polttoainepumppu Sähköisen polttoainepumpun rele Injektori (CR) Polttoaineen paineensäädin Polttoaineen paineanturi Polttoaineen siirtopumppu Polttoaineen esilämmitys Pumppu-suutinyksikkö Rail-putken painetunnistin Tankin huohotusventtiili Ohjauspainesäädin Lambda-anturit Lambda-anturin lämmitys Tankin täyttötason anturi Ilmamassanmittari > HFM5 Ilmamassanmittari HFM6 > Ilmamääränmittari MAP-tunnistin Imusarjan painetunnistin Joutokäyntisäädin Lisäilmaluisti Hehkutulpat Sytytyspuola 19

20 Bosch: korjaamosi kumppani, myös tulevaisuudessa Jo 125 vuoden ajan ovat Boschin innovaatiot pitäneet ajoneuvot liikkeessä vieden ihmisiä turvallisemmin ja mukavasti perille. Bosch Automotive Aftermarket tarjoaa korjaamoille ja jälleenmyyjille ainutlaatuisen valikoiman: Tehokas diagnostiikka Innovatiivinen korjaamovarustus Joustava logistiikka Maailman laajin varaosavalikoima - uusia ja vaihto-osia Tarpeisiin sopivat korjaamokonseptit Kattava koulutustarjonta Kohdistettu myynti- ja markkinointituki Osaava tekninen neuvontapalvelu 24/7 tietopankki Vihje korjaamoille: Boschin ajoneuvojärjestelmäanalyysilaitteistot on kehitetty uusinta ajoneuvoteknologiaa varten. Korjaamot hyötyvät Boschin tietotaidosta, korkeasta markkinaosuudesta ja kattavasta varaosavalikoimasta - esimerkiksi polttonestepumput, sytytyspuolat, ilmamassanmittarit, suihkutusventtiilit, käynnistimet ja generaattorit. Testaustekniikka, varaosat ja koulutus kaikki Boschilta. Täältä löydät alkuperäistä Bosch-laatua: Lisäinformaatiota: 6 FSA (FI) Oikeudet teknisiin ja tuotemuutoksiin pidätetään. Korkeapainepolttonestepumppu ja sytytyspuola
