Oheislaitteet. Multimediatietokoneet. Sulautetut laitteet. Matkapuhelimet. Multimedia PC (MPC) Nykyiset laitteet

Transkriptio

1 Oheislaitteet Multimediatietokoneet Video ja grafiikka Audio Puhelin, Videoneuvottelu, Tietoverkot CD & DVD USB & FireWire Prosessorit Video for Windows, DirectX & ActiveMovie Petri Vuorimaa 1 Multimediatietokoneet Useat tietokoneet tukevat multimediaa Tietokoneissa on yleensä väylä Prosessori Muisti Kovalevy CD-ROM Väylä Video Audio Portit USB MIDI Verkko Petri Vuorimaa 2 Sulautetut laitteet Matkapuhelimet Sulautetuissa laitteissa ei yleensä käytetä väylää Set-top-box Viritin ja demodulaattori Salauksen purku Demux Videodekooderi Audiodekooderi WLAN. Bluetooth. Näyttö Kamera Näppäimet RAM Java Käyttöjärj. ASIC Multimedia HW kiihd. DSP MCU SRAM Protokolla ASIC Järjestelmä Logiikka DSP MCU SRAM GPS Antenni Analogiset piirit Muisti Modeemi Mikroprosessori Muistikortti Flash Flash Petri Vuorimaa 3 Petri Vuorimaa 4 Nykyiset laitteet Ominaisuudet: 1) multimedian toisto, editointi ja tallennus 2) tiedosiirto puhelin- ja tietoverkon kautta Rajoitukset: 1) rajallinen määrä medioita (suorituskyky) 2) synkronointi (hoidettu laitteistolla) 3) interaktiivisuus Multimedia PC (MPC) Laitevalmistajien yhteinen standardi Määrittelee perusominaisuudet eri laitteille Sovelluksen tuottaja voi helposti ilmoittaa vaatimustason Nykyinenversio3 Petri Vuorimaa 5 Petri Vuorimaa 6 1

2 Video ja grafiikka Video ja grafiikka (jatk.) Värikoodi 8 tai n bittiä 256 tai 2 n väriä R G B.. VGA x 480 (max resoluutio) väriä SVGA x bit. väri Videokuva toistetaan grafiikkamuistin kautta MPC3: + 30 kuvaa/s x 240 resoluutio + 15 bit/pikseli MPEG1 kompressio Näyttö Petri Vuorimaa 7 Petri Vuorimaa 8 Audio Useimmissa tietokoneissa on SoundBlaster yhteensopiva äänikortti PC AUDIO PCM CODEC MIDI Portti Audio in/out CD analog in in out through stereo mic CD-DA Petri Vuorimaa 9 MPC3:n audiovaatimukset 1) 8 tai 16 bit näytteet; 8, , 16, tai 44.1 khz taajuudella 2) Pulse Code Modulation (PCM) kodekki 3) 16 bit stereo vie max. 13 % prosessoriajasta taajuudella 44.1 khz ja 7 % taajuudella khz 4) CD-ROM asema digitaalisella audiolla 5) kaksi kaiutinta (120 Hz KHz) 6) subwoofer ( Hz) 7) MIDI-portti Petri Vuorimaa 10 Puhelin Computer-Telephony Integration (CTI) 1) puhelujen hallinta: + numeronvalinta + tietoliikenne + palvelukeskukset ym. 2) Puhelinpohjaiset sovellukset: + henkilökohtaiset tiedot +fax + vastaaja ym. Petri Vuorimaa 11 Windows rajapinnat 1) Telephony Application Programming Interface (TAPI) 2) Telephone Service Programming Interface (TSPI) 3) Messaging Application Programmin Interface (MAPI) 4) Speech Application Programmin Interface (SAPI) 5) Media Control Interface (MCI) MPC3 vaatii että järjestelmä on TAPI2.0 yhteensopiva Petri Vuorimaa 12 2

3 Videoneuvottelu Videoneuvottelu ja ryhmätyösovellukset Paljon valmistajien omia ratkaisuja Standardeja: 1) ISDN H.320: video H.261; audio G.711, G.722, G.728; data T.120 2) Puhelin (POTS) H.324: video H.261, H.263, audio G.723; data T.120 3) LAN ja Internet H.323: video H.261, H.263, audio G.711, G.722, G.723, G.728, data T.120 Videoneuvottelu (jatk.) Kaistanleveys 1) ISDN: 128 Kbps (n x 64 kbps) 2) Puhelin: 56 Kbps 3) LAN ja Internet: rajaamaton kaistanleveys Videoneuvottelu vaatii yleensä erillistä laitteistotukea Petri Vuorimaa 13 Petri Vuorimaa 14 Videoneuvottelulaitteisto TV ja radio Grafiikka, video & audio Grafiikka, video & audio Audio kodekki Video kodekki Data kodekki Audio kodekki Video kodekki Data kodekki Verkkolaite Verkkolaite Televisio ja radio voidaan tuoda tietokoneeseen erillisillä lisäkorteille +myösusb-väylä Sammutusjuovilla voidaan lähettää ylimääräistä informaatiota (Intercast) Esim. www-sivut, linkit, ohjelmatiedot Myös DigiTV-kortteja olemassa Petri Vuorimaa 15 Petri Vuorimaa 16 Verkkoliityntä CD Tietoverkkoihin liitytään verkkoliityntäkortin kautta Tyyppinen nopeus 4, 10, 16, 25 tai 100 Mbps Siirtotie voi olla koaksiaalikaapeli, parikaapeli tai optinen kuitu Myös langattomat vaihtoehdot: radio, infrapuna Verkkokorttia ohjataan tietoliikenneprotokollapinon (esim. TCP/IP) kautta Petri Vuorimaa 17 CD-ROM -levyt sopivat hyvin multimedian jakeluun Käytössä useita eri standardeja CD-DA (red book): digitaalinen audio, 150 Kbps, 44.1 Ksample/s, 682 MB CD-ROM (yellow book): 1) teksti & data, 2) audio & video data CD-I (green book): tekstin, grafiikan, audion ja videon toisto (multimedia ja pelit) Petri Vuorimaa 18 3

4 CD (jatk.) DVI: Indeo video (72 min) CD-XA (extended yellow book): parantaa audio ja video ominaisuuksia MSCDEX: MS-DOS käyttöliittymän laajennukset PhotoCD: max 100 kompressoitua kuvaan Video CD (white book): MPEG1 video (74 min) CD-R (orange book): kertaalleen tallentava CD Petri Vuorimaa 19 MPC3 CD-vaatimukset 1) CD-DA 2) CD-ROM 3) CD-XA 4) CD-I 5) Video CD 6) CD-R 7) Photo CD 8) Enhanced Music CD Siirtonopeuden on oltava vähintään 550 Ktavua/s Petri Vuorimaa 20 DVD DVD-levyissä on suurempi tallennuskapasiteetti kuin CD-levyissä 1) pienempi "kuopan" väli (0.4 mikronia vs mikronia) 2) pienempi uran väli (0.74 mikronia vs. 1.6 mikronia) 3) lyhyempi laserin aallonpituus ( nanometriä vs. 780 nanometriä) 4) kaksi puolta 5) kaksi kerrosta DVD:n kapasiteetti DVD-levyjen kapasiteetti: 1) yksi puoli ja yksi kerros: 4.7 Gtavua 2) kaksi puolta ja yksi kerros: 9.4 Gtavua 3) kaksi puolta ja kaksi kerrosta: 17 Gtavua DVD-asemat voivat olla yhteensopivia CDlevyjen kanssa Videossa käytetään MPEG-2:ta ja audiossa Dolby AC-3:ta Petri Vuorimaa 21 Petri Vuorimaa 22 DVD-formaatit Fyysinenkerros + DVD-ROM, DVD-RAM, DVD-R, DVD-RW Looginen kerros + Universal Disc Format (UDF) Sovellukset + DVD-Video, DVD-Audio, DVD-Professional (kesken) DVD:n salaus Vain osa sisällöstä salataan (säästää CPU-aikaa) DVD-soitin purkaa salauksen laitteistolla Salausavain löytyy levyltä + vain lisenssin hankkineet valmistajat tietävät miten TV-signaali on sotkettu, joten sitä ei voi kopioida DVD-ROM -asema antaa avaimen vain salattua väylää pitkin (Content Scrambling System - CSS) Vesileimoilla voidaan sallia rajattu määrä kopioita Petri Vuorimaa 23 Petri Vuorimaa 24 4

5 DVD-salausjärjestelmä Toimiiko DVD-salaus? Petri Vuorimaa 25 Petri Vuorimaa 26 USB Universal Serial Bus (USB) -väylän kautta voidaan liittää erilaisia laitteita tietokoneeseen USB:netuja: 1) laitteiston asetuksia (keskeytykset, DMA, osoitteet ym.) ei tarvitse määritellä 2) tietokonetta ei tarvitse "avata" 3) erillisiä sähköjohtoja ei tarvita USB-laitteita 1) näppäimistö, hiiri, tulostin, modeemi, skanneri, CD-ROM ym. 2) puhelin, ISDN ym. 3) joystick, peliohjaimet, datahansikkaat, virtuaalisilmiköt ym. 4) videokamerat, digitaaliset kamerat ym. 5) TV- ja radio-vastaanotin Petri Vuorimaa 27 Petri Vuorimaa 28 USB:n ominaisuuksia USB tukee USB-väylän nopeus on 1.5 Mbps ja 12 Mbps USB-väylä sisältää neljä johdinta Vbus D+ D- GND Bitit ilmaistaan jännite-eroina Maksimietäisyys on 5 metriä Laitteet kytketään tähtitopologiaan (HUB) Verkot voivat olla hierarkisia Vbus D+ D- GND 1) Isokroninen videon ja audion siirto 2) Reaaliaikaiset keskeytykset 3) Suurten datamäärien siirto paras yritys -metodilla 4) Ohjaustiedon siirto Petri Vuorimaa 29 Petri Vuorimaa 30 5

6 USB 2.0 Siirtokapasiteetti max 480 Mbps (40 kertainen) Yhteensopiva USB 1.1:n kanssa Nopeus tiputetaan tarvittaessa automaattisesti Mahdollistaa uusien oheislaitteiden käytön + videoneuvottelu (parempi kuvanlaatu) + tulostimet & skannerit (nopeus & resoluutio) + CDROM & DVD (suurempi datan määrä) FireWire Kuten USB-väylä, mutta suurempi siirtonopeus: , ja Mbps Yli 1 Gbps nopeudet kehitteillä laitetta ja siltaa Yhden kaapelin etäisyys max 4.5 m Kahden laitteen etäisyys max 16 kaapelia eli 72 m Petri Vuorimaa 31 Petri Vuorimaa 32 FireWire-väylän konfiguraaatio Laiteryhmät liitetään toisiinsa siltojen kautta FireWire-kaapeli Kaapeli koostuu kahdesta datajohdinparista ja virtajohtimista Petri Vuorimaa 33 Petri Vuorimaa 34 FireWire-väylän etuja 1) Väylä skaalaantuu hyvin 2) Joustava topologia 3) Laitteita voi liittää "kuumaan" väylään 4) Väylä on helppo käyttää (ei asetuksia) 5) Suunniteltu kulutuslaitteisiin (halpa) FireWire-väylän tilanne Tällä hetkellä laitteita rajatusti FireWire-kortteja saatavilla tietokoneisiin Joissakin työasemissa ja PC-koneissa on FireWire-väylä vakiona Joitakin videokameroita ym. Tulossa digitaalisen television set-top-boxeihin Petri Vuorimaa 35 Petri Vuorimaa 36 6

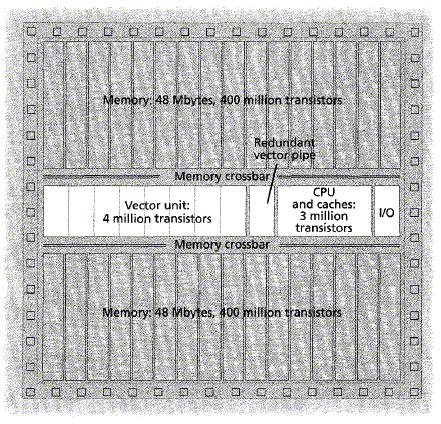

7 Prosessorit Multimedian käsittely vaatii laskentatehoa Ongelma voidaan ratkaista: 1) erikoislaitteistolla (MPEG purkupiirit ym.) 2) erikoisprosessoreille (signaaliprosesorit ym.) 3) yleisprosessorien laajennuksilla (MMX ym.) MMX MMX on Intelin Pentium ja Pentium Pro prosessorein multimedialaajennus Perustuu Single Instructin Multiple Data (SIMD) arkkitehtuuriin Yksi käsky käsittelee useampaa dataa yhtäaikaa Esim. 64 bitin rekisteri sisältää 8 kpl 8 bitin dataalkiota tai 4 kpl 16 bitin data-alkiota Petri Vuorimaa 37 Petri Vuorimaa 38 Esim. rinnakkainen kertolasku MMX:n käyttö I(3) I(2) I(1) I(0) I(3) I(2) I(1) I(0) I(3) I(2) I(1) I(0) Kertolasku Sama operaatio toistetaan usealle data-alkiolle Videon kompressointi, kuvankäsittely, tietokonegrafiikka ja digitaalinen signaalinkäsittely Esim. MPEG1 videon purku on 1.5 kertaa nopeampi kuin ilman MMX-käskykantaa Ongelmana on algoritmien uudelleen koodaaminen Petri Vuorimaa 39 Petri Vuorimaa 40 Uudet arkkitehtuuri K. Diefendorff, P. K. Dubey: How Multimedia Workloads Will Change Processor Design, IEEE Computer, Sept. 1997, pp ) reaaliaikainen vaste 2) jatkuva-aikaist mediat 3) merkittävästi matalan tason rinnakkaisuutta 4) merkittävästi korkeamman tason rinnakkaisuutta 5) käskyjen keskittyminen paikallisiin silmukoihin 6) laajakaistainen muisti 7) laajakaistainen tietoliikenne 8) erilaiset dataformaatit Petri Vuorimaa 41 V-IRAM C. E. Kozyrakis et al., Scalable Processors in the Billion-Transistor Era: IRAM, IEEE Computer, Sept. 1997, pp Älykäs DRAM-muisti Cache-muistien tilalle Nopeat sarjaväylä Vektoriprosessointi Superskalaariprosessori Petri Vuorimaa 42 7

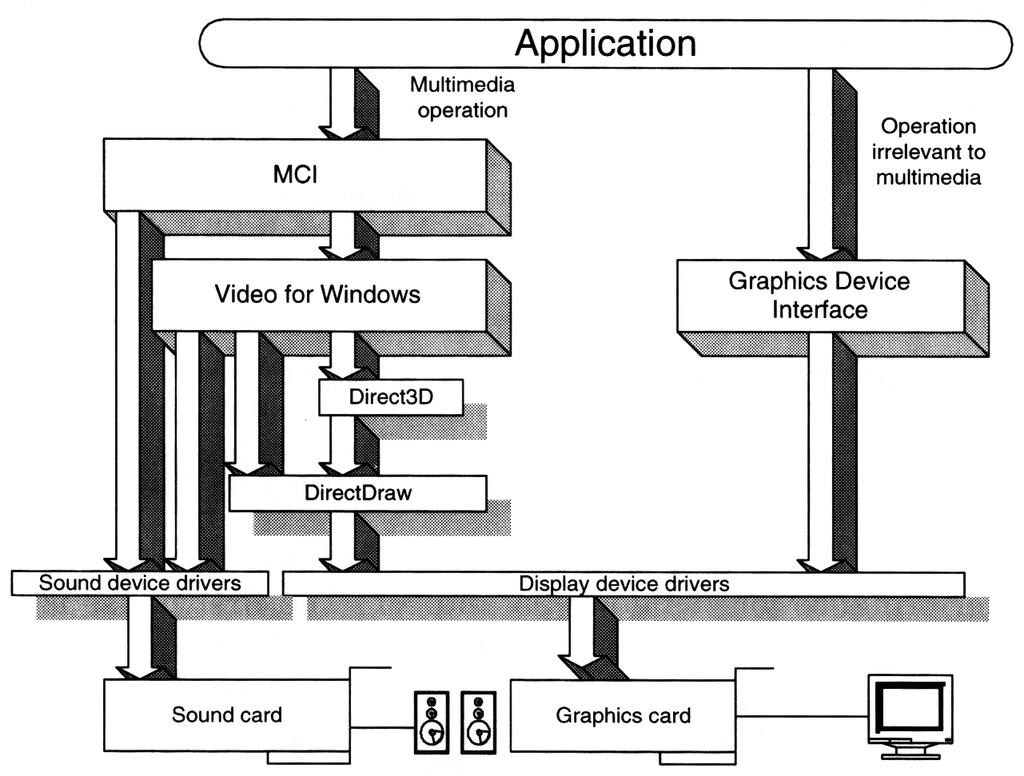

8 Mikropiiri (kuvitteellinen) PC-ohjelmistot Video for Windows Multimedia sovellus MCI (Multimedia Control Interface) Audio TAPI TSPI Video Conference Laitteita ohjataan ohjelmointirajapintojen kautta Osaon standardeja Osaon valmistajien omia määrityksiä Petri Vuorimaa 43 Petri Vuorimaa 44 Video for Windows Microsoftin ratkaisu video pakkaamiseksi, purkamiseksi ja toistamiseksi Koodekit: 1) Microsoft Video 1 2) Intel Indeo R3.1 & R3.2 3) Radius Cinepak 4) Microsoft Runlength Encoding (RLE) VFW etuja Pakkaus ja purku voidaan tehdä ohjelmistolla Video talletetaan tiedostoon (.AVI) audion kanssa MCI = Media Control Interface VFW = Video for Windows AVI = Audio Video Interleave ICM = Installable Compression Manager Petri Vuorimaa 45 Petri Vuorimaa 46 Media Control Interface (MCI) DirectX Matalan tason ohjelmointirajapinta (API) 1) DirectDraw: 2D & 3D video ja animaatio 2) Direct3D: reaaliaikainen 3D grafiikka 3) DirectSound: audio 4) DirectPlay: monenpelaajan pelit Internetin kautta 5) DirectInput: peliohjaimet Petri Vuorimaa 47 Petri Vuorimaa 48 8

9 DirectX:n käyttöönotto DirectX:n käyttöönotto (jatk.) Alussa käytetään VFW:n ja MCI:n kautta Petri Vuorimaa Myöhemmin käytetään ActiveMovien palveluja 49 Active Movie Petri Vuorimaa 50 Active Movie esimerkki ActiveMovie -arkkitehtuuri perustuu suodattimiin Esim. MPEG-suodattimet Suodattimia voidaan säätää käytössä olevan suorituskyvyn mukaisesti (orkestrointi) Petri Vuorimaa 51 Petri Vuorimaa 52 9
