SUORITUSTASOILMOITUS

Transkriptio

1 FI SUORITUSTASOILMOITUS DoP nro Hilti HUS CPD Tuotetyypin yksilöllinen tunniste: Hiltin ruuviankkuri HUS3 2. Tyyppi-, erä- tai sarjanumero, kuten 11 artiklan 4 kohdassa edellytetään: Katso ETA-13/1038 ( ), liite A4 A5. Eränumero: katso tuotteen pakkaus. 3. Sovellettavan yhdenmukaistetun teknisen eritelmän mukainen rakennustuotteen suunniteltu käyttötarkoitus tai - tarkoitukset: Yleistyyppi betoniruuviankkuri Käytettäväksi seuraaviss a Optio/luokka Lataus käynnissä Materiaali Lämpötilaalue (soveltuvin osin) betoni (C20/25 - C50/60), halkeilematon: Ø6, Ø8, Ø10, Ø14 mm halkeileva: Ø6, Ø8, Ø10, Ø14 mm Optio 1 Seisminen: suorituskykyluokka C1 staattinen, kvasistaattinen, seisminen, palonkestävä Galvanoitu teräs: vain kuivaan sisäkäyttöön HUS3-H (kuusiopää): Ø6, Ø8, Ø10, Ø14 mm HUS3-C (uppokanta): Ø6, Ø8, Ø10 mm HUS3-HF (kuusiopää): Ø10, Ø14 mm HUS3-A (ulkokierre): Ø6 mm HUS3-P (kupukanta): Ø6 mm HUS3-PS (pieni kupukanta): Ø6 mm HUS3-I (sisäkierre): Ø6 mm HUS3-I Flex (ulkokierteillä) : Ø 6 mm - 4. Valmistajan nimi, rekisteröity kauppanimi tai rekisteröity tavaramerkki sekä osoite, josta valmistajaan saa yhteyden, kuten 11 artiklan 5 kohdassa edellytetään: Hilti Corporation, Business Unit Anchors, 9494 Schaan, Fürstentum Liechtenstein 5. Mahdollisen valtuutetun edustajan, jonka toimeksiantoon kuuluvat 12 artiklan 2 kohdassa eritellyt tehtävät, nimi sekä osoite, josta tähän saa yhteyden: - 6. Rakennustuotteen suoritustason pysyvyyden arviointi- ja varmennusjärjestelmä(t) liitteen V mukaisesti: Järjestelmä 1 7. Kun kyse on yhdenmukaistetun standardin piiriin kuuluvan rakennustuotteen suoritustasoilmoituksesta: 8. Kun kyse on suoritustasoilmoituksesta, joka koskee rakennustuotetta, josta on annettu eurooppalainen tekninen arviointi: Teknisestä arvioinnista vastaava laitos: Deutsches Institut für Bautechnik (DIBt) Euroopan tekninen arviointi: ETA-13/1038 ( ) Euroopan arviointiasiakirja: ETAG 001 osa 1, 3; EOTA TR 20 ; EAD Vaatimustenmukaisuustodistus: 0672-CPD-0361 DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

2 9. Ilmoitetut suoritustasot: Keskeiset ominaisuudet Suunnittelumenetelmä Suorituskyky Harmonisoidut tekniset tiedot Ominaisvetolujuus ETAG 001, liite: C, menetelmä: A CEN/TS :2009, menetelmä: A EOTA TR 045 ETA-13/1038: liite C1 ja C2 ETA-13/1038: liite C4 EOTA TR 020 (palomitoitus) CEN/TS :2009, liite: D ETA-13/1038: liite C5, C6 ja C7 ETAG 001 osa 1, 3 ETAG 001, liite: C, menetelmä: A CEN/TS :2009, menetelmä: A ETA-13/1038: liite C1 ja C3 ETAG 001 liite E ominaisleikkauslujuus Vähimmäisväli ja vähimmäisreunaetäisyys EOTA TR 045 EOTA TR 020 (palomitoitus) CEN/TS :2009, liite: D ETAG 001, liite: C, menetelmä: A CEN/TS :2009, menetelmä: A EOTA TR 020 (palomitoitus) CEN/TS :2009, liite: D ETA-13/1038: liite C4 ETA-13/1038: liite C5, C6 ja C7 ETA-13/1038: liite B3 ETA-13/1038: liite C5, C6 ja C7 EOTA TR 020 (palonkestävyydelle) EAD Siirtymä käyttörajatilaa varten ETAG 001, liite: C, menetelmä: A CEN/TS :2009, menetelmä: A ETA-13/1038: liite C8 10. Edellä 1 ja 2 kohdassa yksilöidyn tuotteen suoritustasot ovat 9 kohdassa ilmoitettujen suoritustasojen mukaiset. Tämä suoritustasoilmoitus on annettu 4 kohdassa ilmoitetun valmistajan yksinomaisella vastuulla. Valmistajan puolesta allekirjoittanut: Raimund Zaggl Liiketoimintayksikön johtaja Ankkurointitekniikan liiketoimintayksikkö Seppo Perämäki Laatupäällikkö Ankkurointitekniikan liiketoimintayksikkö Hilti Corporation Schaan, DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

3 Käyttötarkoituksen tekniset ominaisuudet Ankkurit, jotka ovat seuraavien alaisia: Staattiset ja kvasistaattiset kuormitukset: kaikki koot ja asennussyvyydet. Seisminen käyttö tehokkuusluokkaan C1: HUS3-H-koot 8, 10 ja 14, vakio- ja maksimiasennussyvyys (h nom2 ja h nom3 ). HUS3-C ja HUS3-HF -koot 8 ja 10, vakio- ja maksimiasennussyvyys (h nom2 ja h nom3 ). Paloturvallisuus: kaikki koot ja asennussyvyydet. Pohjamateriaalit: Teräsbetoni tai raudoittamaton betoni standardin EN 206-1:2000 mukaisesti. Lujuusluokka C20/25 - C50/60 standardin EN 206-1:2000 mukaisesti. Halkeilematon tai halkeileva betoni: kaikki koot ja asennussyvyydet. Käyttöolosuhteet (ympäristön olosuhteet): Ankkurit altistuvat kuivalle sisäympäristölle. Muotoilu: Ankkurit on suunnitellut insinööri, joka on ankkureiden ja betonitöiden ammattilainen. Todistettavissa olevat laskutoimitukset ja piirustukset valmistellaan huomioiden ankkuroitavat kuormat. Ankkureiden sijainti on ilmaistu luonnospiirustuksissa (esim. ankkurien sijainti suhteessa vahvisteeseen tai tukiin jne.). Staattisen tai näennäistaattisen kuorman alaiset ankkurit on suunniteltu seuraavan mukaisesti: - ETAG 001, liite C, suunnittelumenetelmä A, versio elokuu 2010 tai - CEN/TS :2009, suunnittelutapa A Ankkuroinnit seismisissä olosuhteissa (halkeillut betoni) suunnitellaan seuraavasti: - EOTA:n tekninen raportti TR 045, helmikuu Ankkuroinnit sijoitetaan betonirakenteiden kriittisten alueiden (esim. muovisaranat) ulkopuolelle - Ei saa kiinnittää asennusjärjestelmiin tai laastikerroksiin Palolle altistuvat ankkurit on suunniteltu seuraavan mukaisesti: - Joko ETAG 001, liite C, suunnittelumenetelmä A, versio elokuu 2010 ja EOTA:n tekninen raportti TR 020, versio toukokuu 2004 tai - CEN/TS : 2009, liite D - Varmista, ettei betonikerroksessa tapahdu paikallista lohkeilua Asennus: Vain iskuporaus: kaikki koot ja asennussyvyydet. Ankkurit asentaa asianmukaisesti koulutettu henkilökunta tai ne asennetaan työmaan teknisistä asioista vastuussa olevan henkilön valvonnassa. Mikäli reikä on epäonnistunut: poraa uudelleen etäisyydeltä, joka on vähintään kaksi kertaa epäonnistuneen reiän syvyys, tai sitä pienemmältä etäisyydeltä, jos epäonnistunut reikä täytetään lujalla laastilla ja se ei ole kuormituksen suunta leikkauskuormituksessa tai viistossa vetokuormituksessa. Ankkurin säätäminen asennuksen jälkeen ei saa olla mahdollista. Ankkurin pää on tuettava kiinnittimeen, ja se ei saa olla vaurioitunut. Säädettävyys liitteen B7 mukaisesti seuraavissa: HUS3-H, HUS3-HF ja HUS3-C koko 8 (h nom2 = 60 mm ja h nom3 =70 mm) HUS3-H, HUS3-HF ja HUS3-C koko 10 (h nom2 = 75 mm ja h nom3 =85 mm) Liite B1 DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

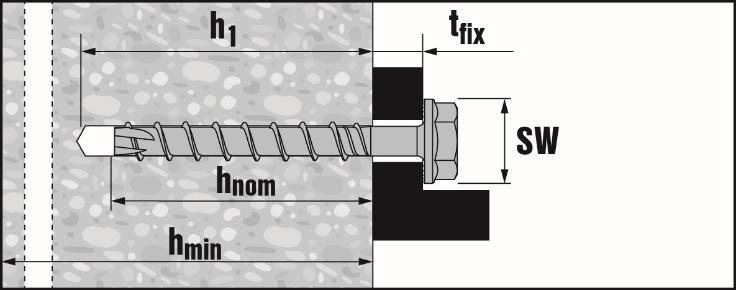

4 Taulukko B1: Asennusparametrit HUS3-6 Ankkurin koko HUS3 6 Tyyppi h C A P- PS Nimellisasennussyvyys [mm] 55 I I-Flex Porausreiän nimellishalkaisija d 0 [mm] 6 Terän leikkuuhalkaisija d cut [mm] 6,40 Vapaareiän halkaisija d f [mm] 9 Avainkoko (H, A, I -tyyppi) SW [mm] Uppokannan halkaisija d h [mm] - 11,5 - Torx-koko (C, P, PS -tyyppi) TX Porausreiän syvyys lattia- /seinäasennossa h 1 [mm] 65 Porausreiän syvyys kattoasennossa h 1 [mm] 58 Asennusmomentti T inst [Nm] 25 Asennustyökalu 1) Lujuusluokka C20/25 ja >20/25 Hilti SIW 14 A tai Hilti SIW 22 A tai Taulukko B2: Asennusparametrit HUS3-8, 10 ja 14 Ankkurin koko HUS Tyyppi H, HF, C H, HF, C H, HF h h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Porausreiän nimellishalkaisija d 0 [mm] Terän leikkuuhalkaisija d cut [mm] 8,45 10,45 14,50 Vapaareiän halkaisija d f [mm] Avainkoko (H, HF -tyyppi) SW [mm] Uppokannan halkaisija d h [mm] Torx-koko (C-tyyppi) TX Porausreiän syvyys h 1 [mm] Porausreiän syvyys (säädettävyysasetuksella) Asennustyöka lu 1) Lujuusluokka h 1 [mm] Hilti SIW 14 A tai Hilti SIW 22 A tai C20/25 Hilti SIW 22 A tai Hilti SIW 22 T-A Hilti SIW 22 T-A Hilti SIW 22 T-A > C20/25 Hilti SIW 22 T-A 1) Asennus mahdollista muilla iskuruuvitaltoilla, joilla on vastaava teho ja suorituskyky Liite B2 DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

5 Taulukko B3: Betoniosan vähimmäispaksuus, vähimmäisreunaetäisyys ja -väli HUS3-6 Ankkurin koko HUS3 6 Nimellisasennussyvyys h nom [mm] 55 Betoniosan vähimmäispaksuus h min [mm] 100 Halkeileva ja halkeilematon betoni Vähimmäisväli s min [mm] 35 Vähimmäisreu naetäisyys c min [mm] 35 Taulukko B4: Betoniosan vähimmäispaksuus, vähimmäisreunaetäisyys ja -väli HUS3-8, 10 ja 14 Ankkurin koko HUS h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Betoniosan vähimmäispaksuus h min [mm] Halkeileva ja halkeilematon betoni Vähimmäisväli s min [mm] Vähimmäisreu naetäisyys c min [mm] Liite B3 DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

6 Taulukko B5: Ruuvin pituus ja kiinnittimen paksuus HUS3-6 Ankkurin koko 6 h C A I I-Flex p PS asennussyvyys [mm] 55 Kiinnittimen paksuus [mm] Ruuvin pituus [mm] Taulukko B6: Ruuvin pituus ja kiinnittimen paksuus HUS3-C Ankkurin koko 8 10 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys [mm] Kiinnittimen paksuus [mm] Ruuvin pituus [mm] t fix1 t fix2 t fix3 t fix1 t fix2 t fix Liite B4 DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

7 Taulukko B7: Ruuvin pituus ja kiinnittimen paksuus HUS3-H ja HUS3-HF 1) Ankkurin koko Nimellisasennussyvyys h nom1 50 h nom2 60 h nom3 70 h nom1 55 h nom2 75 h nom3 85 h nom1 65 h nom2 85 h nom3 115 [mm] Kiinnittimen paksuus [mm] Ruuvin pituus [mm] t fix1 t fix2 t fix3 t fix1 t fix2 t fix3 t fix1 t fix2 t fix ) HUS3-HF saatavilla vain halkaisija 10 ja 14. Halkaisijassa 10 kaikki asennussyvyydet, halkaisijassa 14 vain h nom1 ja h nom2 Liite B5 DoP_fi_02-00_ _Hilti HUS CPD-0361_7.docx

8 Taulukko C1: Ominaisarvot staattisiin ja näennäisstaattisiin kuormiin HUS3-6 Ankkurin koko HUS3 6 Tyyppi h C A I I-Flex p PS Nimellisasennussyvyys h nom [mm] 55 Teräksen murtuminen jännite- ja leikkauskuormituksessa N Rk,s [kn] V Rk,s [kn] 12,5 k 2 [-] 0,8 Ulosvetomurtuminen halkeilemattomassa betonissa C20/25 halkeilevassa betonissa C20/25 Kasvava tekijä betonissa M 0 Rk,s [Nm] 21 N Rk,p [kn] 9 7,5 N Rk,p [kn] 6 C30/37 1,22 C40/50 ψ c [-] 1,41 C50/60 1,55 Betonikartio ja halkeamisvika Todellinen asennussyvyys h ef [mm] 42 Kerroin Betonika rtion murtumi nen Halkeami smurtum inen Halkeileva k cr Halkeilematon k ucr [-] 7,2 [-] 10,1 Reunaetäisyys c cr,n [mm] 1,5 h ef Väli s cr,n [mm] 3 h ef Reunaetäisyys c cr,sp [mm] 63 Väli s cr,sp [mm] 126 Asennusturvallisuuskerroin 2 3) = inst Betonin ulosvetomurtuminen [-] 1,2 k-kerroin k 3) = k 3 [-] 1,5 Betonireunan murtuminen Ankkurin tehollinen pituus l f = h ef [-] 42 Ankkurin ulkohalkaisija d nom [mm] 6 1) Parametrit koskevat vain CEN/TS :2009:n mukaista rakennetta Parametri koskee vain ETAG001-liitteen C mukaista rakennetta Liite C1 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203

9 Taulukko C2: Ominaisarvot staattisiin ja näennäisstaattisiin kuormiin HUS3-8, 10 ja 14 Ankkurin koko HUS h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Säätö Säätötasojen maks. kokonaispaksuus t adj [mm] Säätöjen maks. määrä n a [-] Teräksen murtuminen jännite- ja leikkauskuormituksessa N Rk,s [kn] 39,2 62,2 96,6 V Rk,s [kn] k 2 [-] 0,8 Ulosvetomurtuminen halkeilemattomassa betonissa C20/25 halkeilevassa betonissa C20/25 Kasvava tekijä betonissa M 0 Rk,s [Nm] N Rk,p [kn] N Rk,p [kn] C30/37 1,22 C40/50 ψ c [-] 1,41 C50/60 1,55 Betonikartio ja halkeamisvika 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) Todellinen asennussyvyys h ef [mm] 40 46,4 54,9 41,6 58,6 67,1 49,3 66,3 91,8 Kerroin Betonika rtion murtumi nen Halkeami smurtum inen Halkeileva k cr Halkeilematon k ucr [-] 7,2 [-] 10,1 Reunaetäisyys c cr,n [mm] 1,5 h ef Väli s cr,n [mm] 3 h ef Reunaetäisyys c cr,sp [mm] Väli s cr,sp [mm] Asennusturvallisuuskerroin 2 3) = inst Betonin ulosvetomurtuminen [-] 1,0 k-kerroin k 3) = k 3 [-] 1,0 2,0 1,0 2,0 Betonireunan murtuminen Ankkurin tehollinen pituus l f = h ef [-] 40 46,4 54,9 41,6 58,6 67,1 49,3 66,3 91,8 Ankkurin ulkohalkaisija d nom [mm] ) Ulosvetomurtuminen ei ratkaisevaa Parametrit koskevat vain CEN/TS :2009:n mukaista rakennetta 3) Parametri koskee vain ETAG001-liitteen C mukaista rakennetta Liite C2 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203

10 Taulukko C3: Ominaisarvot seismisessä luokassa C1 Ankkurin koko HUS h nom2 h nom3 h nom2 h nom3 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Teräksen murtuminen jännite- ja leikkauskuormituksessa N Rk,s,seis [kn] 39,2 62,2 96,6 Osavarmuuskerroin Ms,N [-] 1,4 V Rk,s,seis [kn] 11,9 16,8 22,5 Osavarmuuskerroin Ms,V [-] 1,5 Ulosvetomurtuminen halkeilevassa betonissa Betonikartion murtuminen N Rk,p,seis [kn] ) 1) 1) 1) Todellinen asennussyvyys h ef [mm] 46,4 54,9 58,6 67,1 66,3 91,8 Betonikarti on murtumine n Reunaetäisyys c cr,n [mm] 1,5 h ef Väli s cr,n [mm] 3 h ef Asennusturvallisuuskerroin 2 [-] 1,0 Betonin ulosvetomurtuminen k-kerroin k [-] 2,0 Betonireunan murtuminen Ankkurin tehollinen pituus l f = h ef [-] 46,4 54,9 58,6 67,1 66,3 91,8 Ankkurin ulkohalkaisija d nom [mm] ) Ulosvetomurtuminen ei ratkaisevaa Liite C3 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203

11 Taulukko C4: Ominaisarvot palonkestävyydessä HUS3-6 Ankkuri HUS3 6 Tyyppi h C A I Nimellisasennussyvyys h nom [mm] 55 Teräksen murtuminen jännite- ja leikkauskuormituksessa (F Rk,s,fi = N Rk,s,fi = V Rk,s,fi ) Ulosvetomurtuminen Betonikartion murtuminen Reunaetäisyys R30 F Rk,s,fi [kn] 1,6 R60 F Rk,s,fi [kn] 1,2 R90 F Rk,s,fi [kn] 0,8 R120 F Rk,s,fi [kn] 0,7 R30 M 0 Rk,s,fi [Nm] 1,4 R60 M 0 Rk,s,fi [Nm] 1,1 R90 M 0 Rk,s,fi [Nm] 0,7 R120 M 0 Rk,s,fi [Nm] 0,6 R30 R60 R90 N Rk,p,fi [kn] 1,5 R120 N Rk,p,fi [kn] 1,2 R30 R60 R90 N 0 Rk,c,fi [kn] 1,8 R120 N 0 Rk,c,fi [kn] 1,5 I-Flex p PS Ankkuriväli R30 - R120 c cr,fi [mm] 2 h ef Jos sammutushyökkäys tapahtuu useammalta kuin yhdeltä puolelta, reunan vähimmäisetäisyyden on oltava 300 mm. Betonin ulosvetomurtuminen R30 - R120 s cr,fi [mm] 2 c cr,fi R30 - R120 k [-] 1,5 Ankkurin syvyyttä on lisättävä märässä betonissa vähintään 30 mm:llä annettuun arvoon nähden. Liite C4 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203

12 Taulukko C5: Ominaisarvot palonkestävyydessä HUS3-H, HF koot 8, 10 ja 14 Ankkuri HUS3-H ja HUS3-HF h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Teräksen murtuminen jännite- ja leikkauskuormituksessa (F Rk,s,fi = N Rk,s,fi = V Rk,s,fi ) Ulosvetomurtuminen Betonikartion murtuminen Reunaetäisyys R30 F Rk,s,fi [kn] 3,2 3,5 3,8 6,1 6,2 10,4 10,6 R60 F Rk,s,fi [kn] 2,4 2,6 2,8 4,6 4,7 7,8 8,1 R90 F Rk,s,fi [kn] 1,6 1,6 1,9 3,1 3,2 5,3 5,5 R120 F Rk,s,fi [kn] 1,2 1,2 1,5 2,4 2,5 4,0 4,3 R30 M 0 Rk,s,fi [Nm] 3,8 4,1 4,4 9,1 9,2 20,4 20,6 R60 M 0 Rk,s,fi [Nm] 2,8 3,0 3,4 6,9 7,0 15,4 15,7 R90 M 0 Rk,s,fi [Nm] 1,9 1,9 2,3 4,6 4,8 10,4 10,7 R120 M 0 Rk,s,fi [Nm] 1,5 1,4 1,7 3,5 3,7 7,9 8,3 R30 R60 R90 N Rk,p,fi [kn] 1,5 2,3 3,0 2,4 4,0 4,9 3,1 4,8 7,8 R120 N Rk,p,fi [kn] 1,2 1,8 2,4 1,9 3,2 3,9 2,5 3,8 6,3 R30 R60 R90 N 0 Rk,c,fi [kn] 1,8 2,6 4,0 2,0 4,7 6,6 3,0 6,4 14,4 R120 N 0 Rk,c,fi [kn] 1,4 2,1 3,2 1,6 3,8 5,3 2,4 5,1 11,5 R30 - R120 c cr,fi [mm] 2 h ef Jos sammutushyökkäys tapahtuu useammalta kuin yhdeltä puolelta, reunan vähimmäisetäisyyden on oltava 300 mm. Ankkuriväli Betonin ulosvetomurtuminen R30 - R120 s cr,fi [mm] 2 c cr,fi R30 - R120 k [-] 1,0 2,0 1,0 2,0 Ankkurin syvyyttä on lisättävä märässä betonissa vähintään 30 mm:llä annettuun arvoon nähden. Liite C5 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203

13 Taulukko C6: Ominaisarvot palonkestävyydessä HUS3-C koot 8 ja 14 Ankkuri HUS3-C 8 10 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Teräksen murtuminen jännite- ja leikkauskuormituksessa (F Rk,s,fi = N Rk,s,fi = V Rk,s,fi ) R30 F Rk,s,fi [kn] 0,5 1,2 R60 F Rk,s,fi [kn] 0,4 1,0 R90 F Rk,s,fi [kn] 0,3 0,8 R120 F Rk,s,fi [kn] 0,2 0,6 R30 M 0 Rk,s,fi [Nm] 0,6 1,7 R60 M 0 Rk,s,fi [Nm] 0,5 1,5 R90 M 0 Rk,s,fi [Nm] 0,4 1,1 R120 M 0 Rk,s,fi [Nm] 0,3 0,9 Ulosvetomurtuminen R30 R60 R90 N Rk,p,fi [kn] 1,5 2,3 3,0 2,4 4,0 5,0 R120 N Rk,p,fi [kn] 1,2 1,8 2,4 1,9 3,2 4,0 Betonikartion murtuminen Reunaetäisyys R30 R60 R90 N 0 Rk,c,fi [kn] 1,8 2,6 4,0 2,0 4,7 6,6 R120 N 0 Rk,c,fi [kn] 1,5 2,1 3,2 1,6 3,8 5,3 R30 - R120 c cr,fi [mm] 2 h ef Jos sammutushyökkäys tapahtuu useammalta kuin yhdeltä puolelta, reunan vähimmäisetäisyyden on oltava 300 mm. Ankkuriväli Betonin ulosvetomurtuminen R30 - R120 s cr,fi [mm] 2 c cr,fi R30 - R120 k [-] 1,0 2,0 1,0 2,0 Ankkurin syvyyttä on lisättävä märässä betonissa vähintään 30 mm:llä annettuun arvoon nähden. Liite C6 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203

14 Taulukko C9: Tilavuudet vetokuormituksessa HUS3-6 Ankkurin koko HUS3 6 Tyyppi H, C, A. I P, PS Nimellisasennussyvyys h nom [mm] 55 Halkeileva betoni C20/25 - C50/60 Halkeilematon betoni C20/25 - C50/60 Vetokuormitus N [kn] 2,4 δ N0 [mm] 0,1 Tilavuus δ N [mm] 0,6 δ N,seis [mm] - Vetokuormitus N [kn] 3,6 3,0 Tilavuus δ N0 [mm] 0,2 δ N [mm] 0,3 Taulukko C9: Tilavuudet vetokuormituksessa HUS3-8, 10 ja 14 Ankkurin koko HUS h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 Nimellisasennussyvyys h nom [mm] Halkeileva betoni C20/25 - C50/60 Halkeilematon betoni C20/25 - C50/60 Vetokuormitus N [kn] 4,3 5,7 7,6 5,7 9,5 13,2 8,3 13,0 21,2 δ N0 [mm] 0,3 0,4 0,3 0,4 0,4 0,4 0,6 0,5 0,5 Tilavuus δ N [mm] 0,7 0,7 0,6 0,4 0,4 0,5 0,9 1,2 1,0 δ N,seis [mm] - - 0, , ,3 Vetokuormitus N [kn] 6,6 8,9 11,8 8,7 14,8 20,5 12,9 20,1 32,8 Tilavuus δ N0 [mm] 0,1 0,2 0,1 0,1 0,1 0,1 0,1 0,2 0,3 δ N [mm] 0,3 0,2 0,5 Taulukko C9: Tilavuudet vetokuormituksessa HUS3-6, 8, 10 ja 14 Ankkurin koko HUS h nom Nimellisasennussyvyys 55 h nom1 h nom2 h nom3 h nom1 h nom2 h nom3 h nom1 h nom2 h nom Halkeileva betoni C20/25 - C50/60 Leikkauskuormitus V [kn] 6,0 8,1 13,3 21,4 δ V0 [mm] 1,9 2,5 3,4 2,9 3,8 3,7 3,2 3,6 3,2 2,4 Tilavuus δ V [mm] 2,8 3,7 5,1 4,4 5,7 5,5 4,9 5,4 6,9 3,5 δ V,seis [mm] , , ,3 Liite C9 DoP_fi_02-01_ _Hilti HUS 0672-CPD-0203
