1 PS 200 S Suomi

2

3 1 Dokumentaation tiedot 1.1 Tästä dokumentaatiosta Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle. 1.2 Merkkien selitykset Varoitushuomautukset Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään yhdessä symbolien kanssa: VAKAVA VAARA! Varoittaa välittömästä, uhkaavasta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA! Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS! Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko Symbolit dokumentaatiossa Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa. Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä. Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappaleessa Tuoteyhteenveto. Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn. 1.3 Vaatimustenmukaisuusvakuutus Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, DE 1.4 Tuotetiedot Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Raudoitusmittari Sukupolvi 02 PS 200 S Suomi 1

4 Sarjanumero 2 Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAARA! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Työpaikan turvallisuus Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää sähkötyökalun hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. Vältä koskettamasta maadotettuihin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen. Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalun käyttö ja käsittely Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata. Irrota akku, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia, tai kun lopetat koneen käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää sähkötyökalua, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalujasi huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen työkalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. 2 Suomi

5 Akkukäyttöisen sähkötyökalun käyttö ja käsittely Käytä ainoastaan juuri kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen. Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. 2.2 Akkujen käyttö ja hoito Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huomioon. Suojaa akut korkeilta lämpötiloilta, suoralta auringonpaisteelta ja avotulelta. Akkuja ei saa avata, puristaa, kuumentaa yli 80 C:n lämpötilaan tai polttaa. Vaurioituneita akkuja ei saa ladata eikä käyttää. Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta kone riittävän etäälle syttyvistä materiaaleista palovaarattomaan paikkaan, jossa voit valvoa konetta, ja anna sen jäähtyä. Ota yhteys Hilti-huoltoon akun jäähdyttyä. Suomi 3

6 3 Kuvaus 3.1 Skanneri PS 200 S ; Laitepussi PSA 60 = IR-adapteri PSA 55 % Kantolenkki PSA 63 & USB-datajohto PSA 92 ( Kuulokkeet / mikrofoni PSA 93 ) Laitepussi PSA 64 + Akku PSA 80 Verkkolaite PUA 81 / Laturi PUA 80 : Referenssirasterisarja PSA 10/11 Teippi PUA 90 $ Mittanauha Harja PSA 70 4 Suomi

7 Merkintäkynäsarja PUA 70 Laukku PS Tarkoituksenmukainen käyttö Tämä laite on tarkoitettu betonirautojen paikallistamiseen betonista ja betoniraudoituksen syvyyden mittaamiseen sekä betoniraudoituksen ylimmän kerroksen betonirautojen halkaisijan arviointiin tässä käyttöohjeessa esitettyjen teknisten tietojen mukaisesti. 3.3 Käyttökohteet Tuotetta voidaan käyttää teräsbetonirakenteiden ainetta rikkomattomaan tunnistustehtäviin (esimerkiksi rakenteen ylempien kerrosten betonirautojen paikallistamiseen ja betoniraudoitussyvyyden paikallistamiseen sekä myös betonirautojen halkaisijan arviointiin). Käytettävä tunnistustila riippuu käyttökohteesta. Ne voidaan yleensä jakaa seuraaviin luokkiin: Tilanteet ja mittaustila Tilanne Betoniraudoituksen vaurioitumisen välttäminen porattaessa tai porattaessa porakruunulla Betonirautojen sijainnin / lukumäärän ja halkaisijan määrittäminen kantavuustarkastuksia tai raudoitussyvyysmittauksia varten Betoniraudoitussyvyyden määrittäminen suuremmalta alalta Mittaustila Pikaskannaustunnistus, kuvaskannaus tai lohkoskannaus Kuvaskannaus Pikaskannaustallennus Seuraavien edellytysten on täytyttävä, jotta saadaan luotettavat mittausarvot Betonin pinta sileä ja tasainen Betonirauta ei ruostunut Betonirauta sijaitsee pinnan suuntaisesti Betonissa ei ole lisäaineita tai osia, joilla on magneettisia ominaisuuksia Betoniraudat ovat ± 5 tarkkuudella kohtisuorassa skannaussuuntaan nähden Betonirautoja ei ole hitsattu Viereisten betonirautojen halkaisija on sama Viereiset betoniraudat ovat yhtä syvällä Nämä tarkkuustiedot koskevat betoniraudoituksen ylintä kerrosta Jos ulkoiset magneettikentät tai lähellä olevat esineet, joilla on magneettisia ominaisuuksia, eivät aiheuta häiriötekijöitä Betonirautojen suhteellinen magneettinen permeabiliteetti on Skannerin pyörät ovat puhtaat eikä hiekka tai muu lika haittaa niiden pyörimistä Skannerin kaikki 4 pyörää kulkevat pitkin tutkittavan rakenteen pintaa 3.4 Toimintaperiaate Skanneria liikutetaan suoraan pintaa pitkin. Kerätyt tiedot tallentuvat skanneriin, kunnes ne siirretään tablettiin. Tablettia käytetään suurempien aineistomäärien tallentamiseen ja aineiston näyttämiseen. Lisäksi sillä voidaan tehdä analysointi paikan päällä. Aineisto voidaan myös siirtää tietokoneeseen. Tietokoneohjelma tarjoaa käyttöön edistykselliset analysointi- ja dokumentointivaihtoehdot kuten mahdollisuuden nopeasti tulostaa täydelliset raportit ja arkistoida aineistot. 3.5 Laitteiston kuljettaminen ja käyttäminen Skanneria voidaan käyttää pelkkään skannaukseen ilman tablettia. Tablettia voidaan kuljettaa laitepussissa PSA 64. Ensimmäisestä mahdollisuudesta on hyötyä, jos mittaus tehdään vaikeasti luokse päästävässä paikassa ja jossa pitää pystyä liikkumaan mahdollisimman hyvin ja turvallisesti ilman rajoittavia tekijöitä; esimerkiksi jos työ tehdään telineiltä tai tikkailta. Kun skannerin muisti on täyttynyt (9 kuvaskannausta, 1 täydellinen lohkoskannaus tai 30 m pikaskannausta), aineisto voidaan siirtää IR-adapteriin PSA 55 tai tablettiin. Tabletti voidaan sijoittaa lähelle (esimerkiksi telineiden juurelle, autoon, työmaan toimistoon jne.). Jos laitteen käyttäjä aikoo tehdä useamman skannauksen kuin mitä skannerin muistiin mahtuu ja jos hän haluaa välttää toistuvat menemiset tabletin luo, hän voi käyttää IR-adapteria PSA 55 tai pitää tabletin mukanaan laitteen mukana toimitettuun olkahihnaan kiinnitettynä. Suomi 5

8 3.6 Pikaskannaustunnistus Skanneria liikutetaan suorakulmaisesti betonirautoihin nähden tutkittavan rakenteen pintaa pitkin. Betonirautojen sijainti ja noin-syvyys voidaan määrittää ja merkitä suoraan rakenteen pintaan. 3.7 Pikaskannaustunnistus syvyyden tarkemmalla määrittämisellä Käyttäjää kehotetaan ennen mittausta syöttämään betonirautahalkaisija ja raudoitusväli. Mittaus tehdään sitten kuten kohdassa Pikaskannaustunnistus on selostettu. 3.8 Pikaskannaustallennus Aineisto tallentuu automaattisesti, kun skanneria liikutetaan pitkin tutkittavan rakenteen pintaa. Tämä aineisto siirretään sitten tablettiin, jossa se voidaan analysoida ja jossa voidaan määrittää keskimääräinen betoniraudoitussyvyys. Kun aineisto siirretään tietokoneeseen, aineisto voidaan analysoida ja arkistoida ja siitä voidaan tulostaa raportti. Laajennettujen analysointivaihtoehtojen ansiosta käytettävissä on mahdollisuus tuoda pikaskannaustallennuksia ja analysoida ne automaattisesti, luoda tilastollisia analyyseja ja myös esittää suurempien pintojen arviointeja. 3.9 Kuvaskannaus Mittausalueelle kiinnitetään referenssirasteri mukana toimitetulla teipillä. Kun skannerista on valittu kuvaskannaustila, rasterin rivit ja sarakkeet skannataan näytön näyttämien ohjeiden mukaisesti. Aineisto siirretään tablettiin, jossa siitä saadaan kuva näyttöön. Betonirautojen sijainti voidaan nähdä tutkittavan rakenteen pintaan nähden. Halkaisija voidaan arvioida ja syvyys määrittää. Kun aineisto ladataan tietokoneohjelmaan, aineisto voidaan analysoida kuten tabletissa, jolloin lisäksi näytetään useita mittauspisteitä yhdessä syvyysja halkaisijatiedon kanssa, ja aineisto voidaan arkistoida. Lisäksi raportteja voidaan tulostaa. Laajennettujen analysointivaihtoehtojen ansiosta käytettävissä on mahdollisuus tuoda kuvaskannauksia ja analysoida ne automaattisesti, luoda tilastollisia analyyseja ja myös esittää suurempien pintojen arviointeja Lohkoskannaus Mittausalueelle kiinnitetään referenssirasteri mukana toimitetulla teipillä. Lohkoskannaustilan valitsemisen jälkeen käyttäjää kehotetaan valitsemaan ensimmäiseksi skannattava alue. Siitä tehdään kuvaskannaus. Kuvaskannauksen päätyttyä käyttäjää kehotetaan valitsemaan seuraavaksi skannattava alue. Tämän alueen pitää rajoittua edellä tutkittuun alueeseen. Rasteri kiinnitetään ja alue skannataan kuten edellä. Tämä toiminta voidaan toistaa enintään 3 3 kuvaskannauksena. Aineisto siirretään monitoriin. Kuvaskannaukset liitetään toisiinsa automaattisesti, jotta saadaan suurempi kuva. Betonirautojen sijainti voidaan esittää kookkaalta alueelta. Yksittäinen kuvaskannaus voidaan valita, jotta sitä voidaan zoomata ja analysoida. Kun aineisto siirretään tietokoneeseen, aineisto voidaan analysoida kuten monitorissa, jolloin lisäksi näytetään useita mittauspisteitä yhdessä syvyys- ja halkaisijatiedon kanssa, ja aineisto voidaan arkistoida. Lisäksi raportteja voidaan tulostaa. 4 Tekniset tiedot 4.1 Laitetiedot PS 200 S Maksimaalinen skannausnopeus Muistin tyyppi Muistikapasiteetti Näytön tyyppi / koko Näytön tarkkuus Mitat Paino (sisältäen akun PSA 80) Minimikäyttöaika akulla PSA 80 Automaattinen poiskytkentä Varmistusakun tyyppi ja kestoikä Aineiston siirtoliitäntä skannerista tablettiin 0,5 m/s (1,6 ft/s) Asennettu dataflash 9 kuvaskannausta ja enintään 30 metriä tallennettua pikaskannausta (max. 10 skannausta) LCD / 50 x 37 mm (1.97'' x 1.46'') 128 x 64 pikseliä 260 x 132 x 132 mm 1,4 kg Tyypillisesti 8 tuntia 5 minuutin kuluttua jonkin painikkeen painamisesta Litium / tyypillisesti 10 vuotta Infrapuna 6 Suomi

9 Aineiston siirtoaika skannerista tablettiin Infrapunan toimintaetäisyys Infrapunan lähtöteho 16 s 9 kuvaa, 2 s 1 kuva Tyypillisesti 0,3 m (0.98 ft) Max. 500 mw 4.2 Ympäristötekijät PS 200 S Käyttölämpötila Varastointilämpötila Pöly- ja vesisuojaus (käytön aikana) IP54 Tärähdys (laite laukussa) EN Putoaminen EN Tärinä (ei käytön aikainen) MIL-STD 810 D 4.3 IR-adapterin PSA 55 laitetiedot Paristo Mitat Paino Aineiston siirtoliitäntä skannerista tablettiin Tiedonsiirtoliitäntä adapterista tietokoneeseen 1 x 1,5 V AAA 90 x 50 x 28 mm 65 g Infrapuna USB 5 Käyttö 5.1 Akun kiinnitys Lämpötila auringonpaisteessa seisovan auton sisällä voi helposti nousta korkeammaksi kuin PS 250 Ferroscan-järjestelmän korkein sallittu varastointilämpötila. Jotkut PS 250 Ferroscan-järjestelmän komponentit saattavat vaurioitua, jos laite altistuu yli 60 C:n lämpötilalle. Kiinnitä akku paikalleen. 5.2 Päävalikko Laite käynnistyy aina päävalikkoon. Siinä voit valita kaikki skannaustoiminnot ja asetusvaihtoehdot. Akun varaustila näytetään näyttöruudussa ylhäällä yhdessä muistin tilanäytön kanssa. Eri skannaustavat ja asetusvalikot näytetään symboleina näytössä vasemmalla. Painamalla nuolipainikkeita liikutaan eri vaihtoehdoissa. Painamalla kuittauspainiketta vahvistat tekemäsi valinnan. Suomi 7

10 5.2.1 Pikaskannaus Pikaskannaustallennuksille käytettävissä oleva muistikapasiteetti näytetään näyttöruudussa ylhäällä (laitteen tyypistä ja asetetusta mittayksiköstä riippuen) metreinä tai jalkoina Kuvaskannaus Skannerissa olevien kuvaskannausten lukumäärä näytetään maksimimäärään 9 saakka näyttöruudussa ylhäällä Lohkoskannaus Skannerissa olevien kuvaskannausten lukumäärä näytetään maksimimäärään 9 saakka näyttöruudussa ylhäällä Asetukset Eri parametrien asettamiseen ja kaikkien muistissa olevien aineistojen poistamiseen. 5.3 Näyttökentän taustavalon säätäminen Valitse taustavalon säätämisen toiminto kuittauspainikkeella. Paina nuolipainikkeita, jotta pääset haluamaasi vaihtoehtoon. Valitse kuittauspainiketta painamalla haluamasi toiminto, ja painamalla peruutuspainiketta pääset takaisin asetusvalikkoon. 8 Suomi

11 Taustavalon kytkeminen päälle Taustavalon kytkeminen pois päältä Automaattinen taustavalo. Tämän toiminnon valitsemalla taustavalo kytkeytyy pois päältä, kun viimeisen painikkeen painamisesta on kulunut 5 minuuttia, ja kun jotakin painiketta sitten painetaan, taustavalo kytkeytyy taas päälle. 5.4 Äänenvoimakkuuden säätö Mittauksissa kuuluvan merkkiäänen äänenvoimakkuuden säätö. Paina nuolipainikkeita, jotta pääset haluamaasi vaihtoehtoon. Valitse kuittauspainiketta painamalla haluamasi toiminto, ja painamalla peruutuspainiketta pääset takaisin asetusvalikkoon. 5.5 Mittayksikön asetus Joissakin laitemalleissa voidaan asettaa mittauksissa käytettävä mittayksikkö. Paina nuolipainikkeita, jotta pääset haluamaasi vaihtoehtoon. Valitse kuittauspainiketta painamalla haluamasi toiminto, ja painamalla peruutuspainiketta pääset takaisin asetusvalikkoon. Metrinen (mm tai m) Suomi 9

12 Tuuma (tai jalka, jos sopivampi) 5.6 Aineiston poisto Paina nuolipainiketta alaspäin, sitten paina kuittauspainiketta poistaaksesi, tai paina peruutuspainiketta palataksesi takaisin asetusvalikkoon. Muistin tyhjentäminen saattaa merkitä aineistojen menettämistä. Aineistot, joita ei ole siirretty tablettiin, poistetaan peruuttamattomasti. Poistaa kaikki skannerin muistiin tallennetut mittaustiedot ja on käytettävissä vain, jos muistissa on aineistoa. Jos muistissa on aineistoa, diskettisymbolin palkki täyttyy. Ellei täyty, muisti on tyhjä. 5.7 Pikaskannaus Pikaskannausta voidaan käyttää betonirautojen sijainnin ja noin-syvyyden nopeaan määrittämiseen, jolloin ne voidaan merkitä rakenteen pintaan. Tätä toimintoa kutsutaan pikaskannaustunnistukseksi. Pikaskannaustilan lisätoiminto on syvyyden tarkempi määrittäminen, jota varten pitää ensin syöttää betoniraudan halkaisija ja raudoitusväli. Toisena mahdollisuutena voidaan tallentaa aineisto ja analysoida se tabletissa tai tietokoneohjelmassa. Siten voidaan yksinkertaisella tavalla määrittää betoniraudoituksen keskimääräinen raudoitussyvyys pitkältä matkalta. Tätä toimintoa kutsutaan pikaskannaustallennukseksi. Skanneri havaitsee vain betoniraudat, jotka sijaitsevat kohtisuorassa liikesuuntaan nähden. Rautoja, jotka ovat liikesuuntaan nähden samansuuntaisia, ei havaita. Varmista, että kohde skannataan sekä vaaka- että myös pystysuunnassa. Raudoille, jotka ovat liikesuuntaan nähden samansuuntaisia, saatetaan laskea väärä syvyys. Kytke skanneri päälle. Automaattisesti ensiksi valittuna on pikaskannaussymboli. Valitse kuittauspainikkeella päävalikosta pikaskannaustoiminto. 10 Suomi

13 1. Betoniraudan syvyys 2. Ajettu mittausmatka 3. Signaalivoimakkuus 4. Asetukset: Minimisyvyys, skannaussuunta, raudan halkaisija, raudoitusväli 5.8 Pikaskannaustunnistus Liikuta skanneria pintaa pitkin. Skanneri havaitsee betoniraudat, jotka sijaitsevat kohtisuorassa liikesuuntaan nähden. Ajettu mittausmatka tallennetaan. Kun lähestytään betonirautaa, signaalivoimakkuus palkkinäytössä suurenee ja näyttökenttään ilmestyy syvyysarvo. Kun skanneri on betoniraudan keskikohdan päällä: Punainen LED syttyy, merkkiääni kuuluu, signaalivoimakkuuden palkki saavuttaa maksimiarvonsa, noin-syvyys näytetään (syvyysnäytön min. arvo = raudan keskikohta). Betonirauta sijaitsee skannerin keskilinjalla, ja sijainti voidaan merkitä merkintäkynällä PUA 70. Syvyysmittauksen tarkkuutta voidaan lisätä, kun syötetään betoniraudan oikea halkaisija tai siirrytään mittaustilaan, jossa on syvyyden tarkempi määritys. 5.9 Pikaskannaus syvyyden tarkemmalla määrittämisellä Pikaskannaus syvyyden tarkemmalla määrittämisellämittaustilan valitset painamalla kuittauspainiketta. Oikea halkaisija pitää olla tiedossa, ja se pitää syöttää. Lisäksi pitää syöttää raudoitusväli, jos se on välillä 36 mm s 120 mm (1.41'' s 4.72''). Tämän arvon näkee joko rakennekuvista tai rakenteen aukosta, tai se voidaan myös mitata pikaskannaustunnistuksella. Raudoitusväliä s 36 mm (1.41'') ei voida mitata. Suomi 11

14 Raudoitusväli voidaan laskea automaattisesti pikaskannaustunnistustoiminnolla, jolloin etsitään raudan keskipiste ja sijainnin keskikohdan päällä painetaan punaista tallennuspainiketta. Sitten etsitään seuraava raudan keskipiste ja painetaan taas tallennuspainiketta. Raudoitusväli tallentuu ja otetaan käyttöön automaattisesti. Jos väli tiedetään, sen arvo voidaan myös syöttää manuaalisesti nuolipainikkeilla. Betoniraudan halkaisijan ja raudoitusvälin asettamisen jälkeen skannaus tehdään kuten pikaskannaustunnistuksessa Pikaskannaustallennus Ennen pikaskannaustallennusta tee aina kuvaskannaus tai pikaskannaustunnistus kumpaankin suuntaan, jotta betoniraudoituksen ensimmäisen kerroksen suunta määritetään, betonirautojen päiden kohdalta mittaamisen vaara minimoidaan, ja tarvittaessa nähdään heti, jos betonissa on rautapitoisia materiaaleja, jotka haittaavat mittauksen tarkkuutta. Betoniraudat, jotka sijaitsevat kohtisuorassa liikesuuntaan nähden, tunnistetaan ja tallennetaan automaattisesti. Ennen tallennuksen aloittamista varmista, että olet tehnyt asetukset oikein. Paina tallennuspainiketta vasta, kun skanneri on kohdassa, josta skannaus on tarkoitus aloittaa. Tallennus ei missään tapauksessa saa alkaa betoniraudan päältä eikä sitä myöskään saa lopettaa betoniraudan päälle. Tarkkaile näyttöä (säilytä vähintään 30 mm (1.81'') etäisyys seuraavaan betonirautaan). Muutoin mittaustulokset ovat vääriä tai harhaanjohtavia. Poista skanneri tutkittavalta pinnalta vasta, kun tallennus on pysähtynyt tai kun merkki on asetettu. Kaikkien tunnistettujen betonirautojen sijainnin ja syvyyden tallentamiseksi aseta skanneri pinnalle ja etsi pikaskannaustunnistuksella jokin kohta, jonka alla ei ole rautaa. Merkitse aloituskohta merkintäkynällä PUA 70 ja paina tallennuspainiketta. Näyttöön ilmestyy diskettisymboli, mikä tarkoittaa, että skanneri tallentaa aineiston. Liikuta skanneria pintaa pitkin. Kun mittaus päättyy, varmista, ettei lopetuskohta satu raudan päälle. Tallennuksen lopettamiseksi paina tallennuspainiketta uudelleen. Merkitse skannatun matkan loppukohta merkintäkynällä PUA Suomi

15 Enintään 30 metrin (98 ft) mittausmatka voidaan tallentaa, ennen kuin aineisto pitää ladata tablettiin tai IRadapteriin PSA 55. Mahdollista on myös tallentaa useampi eri matka (enintään 10), joiden yhteispituus on enintään 30 metriä (98 ft). Mittausaineiston analysoimiseksi aineisto voidaan siirtää tablettiin Pikaskannausasetukset Pikaskannausasetukset ovat näyttöruudun vasemmalla puolella. Niitä voit tehdä ennen kuin tallennus tai tarkempi pikaskannaussyvyysmääritys tehdään. Paina nuolipainikkeita ja kuittauspainiketta päästäksesi asetuksiin. Rajoitettu syvyysmittaus Tämän mittauksen avulla voit paikallistaa määritetyn mittaussyvyysalueen sisällä olevat betoniraudat. Tätä mittaustilaa käytettäessä on esiasetetun syvyyden yhteydessä otettava huomioon turvaetäisyys betonirautaan nähden. Minimisyvyys Tätä asetusta käytetään, jos skannataan pintaa ja tällöin etsitään erityisesti betonirautoja, jotka sijaitsevat tietyn mittaussyvyyden rajoissa. Jos esimerkiksi minimiraudoitussyvyyden halutaan olevan 40 mm, aseta arvoksi 40 mm (1.57'') (laadunvarmistusmittauksia varten lisää lisäksi 2 mm (0.08''), jotta tarkkuusrajoitukset otetaan huomioon). Merkkiääni kuuluu ja LED syttyy vain, kun havaitaan betonirauta, joka on alle 40 mm:n (1.57'') syvyydessä pinnan alla. Valitse nuolipainikkeilla rajoitetun syvyysmittauksen toiminto ja paina kuittauspainiketta. Minimisyvyystoiminto estetty. Jos asetat arvoksi "0", tämä toiminto deaktivoituu ja näyttöruudun näkymä on kuten yllä kuvattu. Syötä haluamasi syvyysmittausarvo nuolipainikkeilla ja vahvista tekemäsi asetus painamalla kuittauspainiketta. Laite palaa takaisin päävalikkoon. Jos betoniraudat ovat syvemmällä kuin asettamasi rajoitettu syvyysmittausarvo, merkkiääntä ei kuulu eikä LED syty. Skannaussuunta Tätä asetusta käytetään sen suunnan asettamiseen, jossa pikaskannaustallennus tehdään. Vaikka sillä ei ole suoraa vaikutusta tabletissa tai tietokoneohjelmassa myöhemmin näytettäviin mittausarvoihin, sillä vaikutetaan siihen, että yksittäiset pikaskannaustallennukset myöhemmin näytetään oikein aineiston analysoinnin ja esityksen Hilti PROFIS Ferroscan MAP -ohjelmassa ja että syvyysarvot vastaavat rakenteen todellista pintaa. Siten peitot voidaan myöhemmin helpommin kohdistaa oikein. Mittaussuunta tallentuu jokaisen skannauksen mukana. Suomi 13

16 Valitse haluamasi skannaussuunta ja paina kuittauspainiketta. Betoniraudan halkaisija Tätä asetusta on käytettävä betoniraudoitussyvyyden (= betoniraudan syvyys) tarkkaan määrittämiseen. Vain kun betoniraudan halkaisija syötetään oikein, syvyysmittaus voidaan tehdä tarkasti. Valitse nuolipainikkeilla betoniraudan halkaisija-toiminto ja paina kuittauspainiketta. Jos mitään betoniraudan halkaisijaa ei valita, skanneri laskee syvyyden kuin betoniraudan keskimääräiseksi halkaisijaksi olisi asetettu vastaavan standardin mukainen arvo Merkin asettaminen Tallennusta tehtäessä monien rakenteiden pinnat saattavat sisältää esteitä, joiden vuoksi skannausta ei voida tehdä nostamatta skanneria pinnalta. Tällaisia esteitä voivat olla pylväät ja palkit seinässä, oviaukot, laajentumissaumat, putket, telinetangot, kulmat jne. Kun tällaisen esteen kohdalle tullaan, voidaan asettaa merkki. Siten skannaus keskeytyy, käyttäjä voi ottaa skannerin pois pinnalta ja asettaa sen takaisin pinnalle esteen toiselle puolelle ja sitten jatkaa skannausta. Merkillä voidaan myös ilmaista kohta, jossa skannauksessa on tiettyjä esineitä ja joihin liitetään lisätietoja, joiden avulla voidaan viitata skannattuun dataan ja rakenteen todellisen pinnan väliseen yhteyteen. Merkin asettamiseksi paina kuittauspainiketta tallennustilassa ja pidä painike painettuna. Diskettisymbolin päälle ilmestyy ruksi, mikä tarkoittaa, että tallennus on keskeytetty ja että merkki on asetettu. Tämän jälkeen nosta skanneri pois pinnalta ja pidä kuittauspainike edelleen painettuna. Tarvittaessa merkitse kohta rakenteen pintaan merkintäkynällä PUA 70. Aseta sitten skanneri esteen toisella puolella takaisin pinnalle, vapauta kuittauspainike ja jatka skannausta. Merkki näkyy skannatussa datassa tabletin näytössä tai tietokoneohjelmassa Hilti PROFIS Detection pystysuorana linjana Kuvaskannaus Kuvaskannausta käytetään kuvan luomiseen betoniraudoituksen sijainnista. Betonirautojen syvyys ja halkaisija voidaan määrittää tai arvioida. Ensiksi pitää kiinnittää seinään referenssirasteri. Käytä tähän mukana toimitettua teippiä. Tämä teippi tarttuu erityisen hyvin betoniin. Katkaise rullasta sopivan mittainen pala. Rasterin kiinnittämiseen riittää useimmille pinnoille 10 cm (3.94'') pitkä pala jokaiseen kulmaan. Jos betonin pinta on erittäin kostea tai pölyinen, puhdista pinta ensin mukana toimitetulla harjalla. Sitten saatat joutua kiinnittämään rasterin jokaiselta sivultaan täysmittaisella teipinpalalla. Rasteri voidaan myös piirtää suoraan pinnalle. Piirrä viivaimella (esimerkiksi puulistalla) 4 4-ruudukko, jonka samansuuntaisten viivojen välinen etäisyys on 150 mm (5.9''). Voit myös käyttää apuna referenssirasterin reikiä, joiden avulla siirrät rasterin viivojen sijainnit suoraan rakenteen pintaan. Kytke skanneri päälle ja valitse kuvaskannaussymboli. Akun varaustila näytetään yhdessä skannerin muistissa tällä hetkellä olevien kuvaskannausten lukumäärän (enintään 9) kanssa. 14 Suomi

17 Näyttöruutuun il- Päävalikossa valitse kuvaskannaus. mestyy kuvaskannausnäyttö. Näyttöön ilmestyy rasteriesitys, jossa on aloituskohtaehdotus (kolmio). Se sijaitsee aina vasemmalla ylhäällä, mikä yleensä kelpaa useimpiin skannauksiin. Kuvaaineisto näytetään vain rasterin niiltä alueilta, jotka on skannattu sekä pysty- että vaakasuunnassa. Tietyissä tapauksissa skannausalueella olevat esteet saattavat estää tämän (esimerkiksi putki, joka on viety palkin läpi). Tällöin voidaan muuttaa aloituskohtaa, jotta tällaisessa tapauksessa saadaan optimoitua skannattu alue. Aloituskohtaa voit muuttaa nuolipainikkeilla. Aseta skanneri vilkkuvan nuolen osoittamaan aloituskohtaan. Varmista, että skannerin suuntamerkinnät ovat ylhäällä kuvatun mukaisesti oikein referenssirasteriin nähden. Skannerin väärä suuntaaminen rasteriin nähden saattaa johtaa siihen, että betonirautojen sijainti saatavassa kuvassa on väärä. Paina tallennuspainiketta ja liikuta skanneria ensimmäistä riviä pitkin. Skannauksen edistyminen näytetään leveänä mustana viivana, joka etenee näytössä, kun skanneria liikutetaan pintaa pitkin. Suomi 15

18 Rivin lopussa skanneri antaa kaksoispiippausmerkkiäänen ja tallennus pysähtyy automaattisesti. edellä kuvattu jokaisen rivin ja sarakkeen osalta ja tarkkaile samalla näytön viestejä. Kun kaikki rivit on ajettu, skannaa sarakkeet samalla tavalla. Rivin tai sarakkeen tallennus voidaan keskeyttää painamalla tallennuspainiketta uudelleen ennen kuin rivin tai sarakkeen loppu on saavutettu. Tämä saattaa olla tarpeen, jos jokin este estää koko rivin tai sarakkeen skannauksen loppuun saakka. Samalla tavalla voidaan hypätä koko rivin tai sarakkeen yli käynnistämällä ja pysäyttämällä tallennus ajamatta skanneria referenssirasterilla kyseistä riviä tai saraketta pitkin. Ota huomioon, että kuvaa ei luoda referenssirasterin niiltä alueilta, joita ei skannata molempiin suuntiin. Jo tunnistetun rivin tai sarakkeen tunnistus voidaan toistaa painamalla peruutuspainiketta. Tämä saattaa olla tarpeen, jos laitteen käyttäjä ei ole varma siitä, että skannattavan alueen rajoissa pysyttiin varmasti. Kun painat peruutuspainiketta uudelleen, skannaus keskeytyy ja laite palaa takaisin päävalikkoon. Skannauksen tallennat painamalla kuittauspainiketta. Jos painat peruutuspainiketta viimeisen skannauslinjan jälkeen, skannaus poistuu muistista. Kun skannaus on päättynyt, paina kuittauspainiketta, jotta palaat päävalikkoon. Aineisto voidaan esittämistä ja analyysia varten siirtää tablettiin. Toista 5.14 Lohkoskannaus Lohkoskannaus liittää kuvaskannaukset automaattisesti yhteen, jolloin saadaan näkymä betonirautojen sijainnista suuremmalla alueella. Lisäksi tabletilla voidaan määrittää betonirautojen sijainti, syvyys ja halkaisija tarkasti, kun näyttöön valitaan jokainen kuvaskannaus erikseen. 16 Suomi

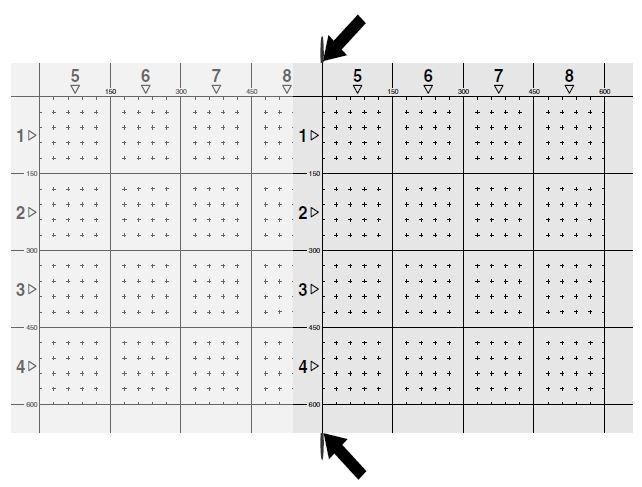

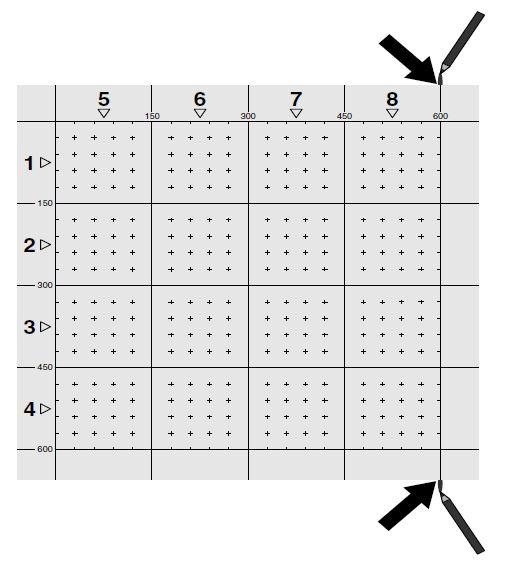

19 Kiinnitä referenssirasteri kuten kuvaskannausta varten kiinnitetään. Merkitse kunkin referenssirasterin reunat tai reiät merkintäkynällä PUA 70, jotta voit kohdistaa niihin jatkavan referenssirasterin. Kiinnitä kaikki tarvittavat referenssirasterit seinään siten, että niiden reunat ovat kohdakkain. Kytke skanneri päälle ja valitse päävalikosta nuolipainikkeilla lohkoskannaussymboli. Akun varaustila näytetään yhdessä skannerin muistissa tällä hetkellä olevien kuvaskannausten lukumäärän (enintään 9) kanssa. Näyttöön ilmestyy lohkoskannauksen näkymä. Jokainen neliö kuvaa yhtä kuvaskannausta. Enintään 3 3 kuvaskannausta voidaan skannata. Valitse nuolipainikkeilla ensimmäisen haluamasi kuvaskannauksen sijainti. Aloita ensimmäinen kuvaskannaus painamalla kuittauspainiketta. Ota huomioon, että jokaisen pisteen koordinaatit viittaavat vasempaan yläkulmaan. Kuvaskannauksen tekemisen yksityiskohdat, ks Kun kuvaskannaus on päättynyt, laite palaa takaisin lohkoskannausnäyttöön. Päättynyt kuvaskannaus näytetään varjostettuna. Suomi 17

20 Valitse seuraava kuvaskannauskohta ja toista skannausvaihe. Jo tehdyt kuvaskannaukset voidaan toistaa yksinkertaisesti valitsemalla skannattava alue ja tekemällä sitten alueen kuvaskannaus. Tallennettu aineisto korvataan uudella. Kun kaikki kuvaskannaukset on tehty tai kun tallennusten lukumäärä saavuttaa maksimin eli 9, paina peruutuspainiketta kerran, jotta pääset takaisin päävalikkoon. Aineiston esittämiseksi ja analysoimiseksi siirrä aineisto tablettiin. Jos painat peruutuspainiketta 2 kertaa, lohkoskannaus poistetaan. Laite palaa päävalikkoon IR-adapteri PSA Ennen ensimmäistä käyttöä Asenna ohjelma Hilti PROFIS Detection tietokoneeseesi / kannettavaan tietokoneeseesi. Ennen kuin käytät IR-adapteria PSA 55 ensimmäisen kerran, päiväys ja kellonaika on asetettava, jotta skannaustietoihin tulee oikea päivämäärä- ja kellonaikatieto. Tätä varten liitä IR-adapteri PSA 55 tietokoneeseen mikro-usb-johdolla PUA 95. Avaa ohjelma Hilti PROFIS Detection. Valitse kohta "Set PSA 55 Date and Time" (aseta PSA 55 päiväys ja kellonaika) kohdasta "Tools" (työkalut), "Workflow" (työn kulku). Päiväys ja kellonaika asetetaan nyt IR-adapteriin PSA 55. Laiteajuri asentuu yhdessä ohjelman Hilti PROFIS Detection kanssa. Jos näin ei ole tapahtunut, laiteajuri on asennettava manuaalisesti. Laiteajuri löytyy IR-adapterin PSA 55 (Setup.exe) hakemistosta "Drivers" IR-adapterin PSA 55 käyttö Skannaukset voidaan siirtää infrapunaliitännän kautta adapteriin ja siltä tietokoneeseen / kannettavaan tietokoneeseen. Paina käyttökytkintä noin 3 sekunnin ajan adapterin kytkemiseksi päälle tai pois päältä. Adapterin LED-merkkivalo voi ilmaista seuraavia tiloja: Vihreä LED palaa jatkuvasti: Adapteri on kytketty päälle ja valmis Punainen LED vilkkuu nopeasti: Akun varaustila alhainen Vihreä LED vilkkuu: Adapteri kytkettiin juuri päälle Vihreä LED vilkkuu: Aineistoa siirretään Punainen LED vilkkuu ja adapteri kytkeytyy pois päältä: Muisti on 95 % täynnä 18 Suomi

21 5.16 Tiedonsiirto Aineiston siirto skannerista tablettiin Varmista ennen aineiston siirtoa, että tabletissa on valittu oikea projekti. Varmista ennen aineiston siirron aloittamista, ettei infrapuna-aukkojen pinnoissa ole likaa, pölyä tai rasvaa. Tarkasta myös, ettei pinnoissa ole pahoja naarmuja. Muutoin toimintasäde voi olla tavallista pienempi tai aineistoja ei saada siirrettyä. Aineisto siirretään infrapunayhteyttä käyttäen skannerista tablettiin. Infrapunan aukot sijaitsevat skannerin ja tabletin päissä. Aineisto voidaan siirtää milloin tahansa, kun skanneri ja tabletti on kytketty päälle, skannerin PS 200 S näyttö on päävalikossa ja tabletista on aktivoitu aineiston siirto infrapunayhteyttä käyttäen. Valitse tabletissa projekteista se projekti, johon haluat aineiston kopioida. Valitse sitten "Tuonti" ja "Laitteesta PS 200 S" ja kuittaa kuittauspainikkeella "OK". Tabletin tilanäytön kohtaan ilmestyy nyt infrapunasymboli. Aseta skanneri ja tabletti lähelle toisiaan vierekkäin siten, että laitteiden infrapuna-aukot osoittavat toisiinsa. Laitteet tunnistavat toisensa automaattisesti ja luovat välilleen yhteyden. Skanneriin ilmestyy tämä näyttö ja samalla kuuluu piippausääni: Paina skannerista kuittauspainiketta, jotta kaikki skannattu data tuodaan valittuun projektiin. Aineiston siirron aikana skanneriin ilmestyy tämä näyttö, ja skannerissa vilkkuu punainen LED keskeytyksettä. Aineiston siirto kestää 1-15 sekuntia riippuen skanneriin tallennettujen skannausten lukumäärästä tai pituudesta. Kun aineiston siirto on päättynyt, skanneriin ilmestyy tämä näyttö: Suomi 19

22 Tiedonsiirron lopetat painamalla skannerin kuittauspainiketta uudelleen. Skannattu data poistetaan samalla automaattisesti skannerista Aineiston siirto skannerista adapteriin Käytä adapteria vain sisätiloissa. Varo, ettei kosteutta pääse tunkeutumaan kotelon sisään. Varmista ennen aineiston siirron aloittamista, ettei infrapuna-aukkojen pinnoissa ole likaa, pölyä tai rasvaa. Tarkasta myös, ettei pinnoissa ole pahoja naarmuja. Muutoin toimintasäde voi olla tavallista pienempi tai aineistoja ei saada siirrettyä. Aineisto siirretään infrapunayhteyttä käyttäen skannerista adapteriin. Infrapunan aukot sijaitsevat skannerin ja adapterin päissä. Infrapunayhteyden maksimitoimintaetäisyys on noin 30 cm. Jos etäisyys on pieni (alle 10 cm / 3.94''), skannerin ja adapterin välinen kulma saa aineiston siirron onnistumisen varmistamiseksi olla enintään ± 50 suhteessa adapterin infrapuna-aukon akseliin nähden. Jos etäisyys on 15 cm, tämä kulma pienenee arvoon ± 30. Jos etäisyys on 30 cm (11.81''), skannerin ja adapterin pitää olla suunnattu tarkasti toisiinsa, jotta aineiston siirto onnistuu. Skannauksia voidaan siirtää milloin tahansa, jos skanneri ja adapteri on kytketty päälle ja skannerin näytössä on päävalikko. Aseta skanneri ja adapteri lähelle toisiaan vierekkäin siten, että laitteiden infrapuna-aukot osoittavat toisiinsa. Laitteet tunnistavat toisensa automaattisesti ja luovat välilleen yhteyden. Skannerin näyttöruutuun ilmestyy seuraava näyttö ja samalla kuuluu piippausääni: Paina skannerista kuittauspainiketta aineiston siirron aloittamiseksi. Aineiston siirron aikana tapahtuu seuraavaa: Adapterissa vihreä LED vilkkuu nopeasti ilmaisten aineiston siirron toimivan. Skannerissa palaa punainen LED jatkuvasti: Kun aineiston siirto on päättynyt, skanneriin ilmestyy tämä näyttö: Kaikki skannattu data on nyt siirretty onnistuneesti. Tiedonsiirron lopetat painamalla skannerin kuittauspainiketta uudelleen. Skannattu data on nyt siirretty onnistuneesti. Skannaukset numeroidaan adapterissa Aineiston siirto adapterista tietokoneeseen Aineiston turvallisuuden ja oikeellisuuden sekä häiriöttömän toiminnan takaamiseksi käytä vain Hiltin toimittamaa mikro-usb-johtoa PUA 95. Aineisto siirretään mikro-usb-datajohdolla PUA 95 adapterista tietokoneeseen. tietojen siirtämisen jälkeen. Voit irrottaa adapterin 20 Suomi

23 Adapterin PSA 55 turvalliseksi irrottamiseksi suositamme, että käytät tietokoneen käyttöjärjestelmän toimintoa "Poista laite turvallisesti". Siten tietojesi säilyminen ei vaarannu Aineiston siirto tabletista tietokoneeseen Aineiston turvallisuuden ja oikeellisuuden sekä häiriöttömän toiminnan takaamiseksi käytä vain Hiltin toimittamaa USB-datajohtoa PSA 92. Aineisto siirretään tabletista tietokoneeseen USB-datajohdolla PSA Vinkkejä skannaukseen ja analysointiin Kohde on liian kapea skannattavaksi, tai betonirauta on liian lähellä kulmaa, jotta se skannattaisiin oikein Käytä ohutta, ei-metallista välilevyä (esimerkiksi puulevyä, styroksilevyä, pahvia,...), joka ylettyy rakenteen reunan/reunojen yli, ja skannaa reunan kohdalta tämän välilevyn päältä. Älä unohda vähentää mittausarvoista käyttämäsi välilevyn paksuutta. Arvo voidaan syöttää tietokoneohjelmaan, jolloin ohjelma vähentää sen automaattisesti kaikista syvyysmittausarvoista. Pinta on karkea Karkeat pinnat (esimerkiksi betonipinnat, joissa näkyy vahvikkeita) aiheuttavat signaaliin kohinaa, minkä seurauksena joissakin tilanteissa ei pystytä määrittämään betoniraudan syvyyttä tai halkaisijaa. Tällaisessa tilanteessa kannattaa tehdä skannaus ohuen välilevyn päältä. Yllä mainittu ohje käytetyn levyn paksuuden vähentämisestä koskee myös tätä tilannetta. Kuvassa interferenssihäiriöitä Kuvan interferenssihäiriöiden syynä voivat olla: Betonirautajätteet Betonirautojen risteämiskohtien sidelangat Betonin lisäaineet, joilla on ferromagneettisia ominaisuuksia Skannaustason kanssa samansuuntaisesti sijaitsevat betonirautojen päät Kohtisuorassa skannaustasoon nähden olevat betonirautojen päät (pystyssä olevat raudat) Interferenssihäiriöiden alueelta laskettuihin halkaisija- ja syvyystietoihin pitää suhtautua varauksella, koska ne saattavat olla epätarkkoja. Aukkojen tukipilareiden ja kannatinpalkkien skannaus Tilanteissa, joissa betoniraudoitusta ei saa vaurioittaa, varmista, että teet kuvaskannauksen vähintään rakenneosan kolmelta sivulta, jotta myös työntöraudat (jotka ovat betonissa kulmittain) voidaan tunnistaa. Halkaisijan yksinkertainen tarkastus Suomi 21

24 Yksinkertainen, suuntaa-antava ensimmäisen kerroksen halkaisijan tarkastus voidaan tehdä vähentämällä toisen, ristikkäisen kerroksen syvyydestä ensimmäisen kerroksen syvyys. Tämä kuitenkin edellyttää, että kummatkin kerrokset koskettavat toisiaan tai että ne ovat erittäin lähellä toisiaan Tietokoneohjelma Tietokoneohjelma Hilti PROFIS Detection sisältää laajennetut analyysimahdollisuudet, raporttien vaivattoman laatimisen, aineistojen arkistoinnin, kuvien ja aineiston viennin muihin ohjelmiin sekä suurempien aineistomäärien automaattisen pinokäsittelyn. Hilti PROFIS Detection MAP -ohjelma sallii suuremmat aineistomäärät yhtenä tasoesityksenä ja tasoanalyysina kokoon 45 x 45 m saakka. Käyttöohjeet sisältyvät ohjelman Apua-järjestelmään. 6 Apua häiriötilanteisiin 6.1 Vianmääritys Häiriö Mahdollinen syy Ratkaisu Suurin sallittu skannausnopeus 0,5 m/s ylittyi. Paina kuittauspainiketta ja toista mittaus. Liikuta skanneria hitaammin pintaa pitkin. Skanneri ei tallenna pikaskannaustunnistuksen aikana. Skanneri ei tallenna pikaskannaustallennuksen aikana. Skanneri ei tallenna kuvaskannauksen aikana. Skanneri ei tallenna. Suurin sallittu skannausnopeus 0,5 m/s ylittyi. Suurin sallittu skannausnopeus 0,5 m/s ylittyi. Tämä symboli voi ilmestyä, jos skanneria skannattaessa pikaskannaustallennusta käyttäen liikutetaan väärään suuntaan, ts. jos aloitat skannauksen oikealta vasemmalle, mutta pikaskannaustallennusta käyttäessäsi skannauksen aikana liikutatkin skanneria oikealle. Paina kuittauspainiketta. Toista tallennus lähtöpisteestä tai viimeisestä merkkikohdasta aloittaen. Liikuta skanneria hitaammin pintaa pitkin. Paina kuittauspainiketta. Toista rivin tai sarakkeen skannaus. Liikuta skanneria hitaammin pintaa pitkin. Paina kuittauspainiketta ja toista mittaus. Liikuta skanneria oikeaan suuntaan. HUOMAUTUS Tämä varoitus ei ilmesty heti, vaan vasta kun liike väärään suuntaan on noin 15 cm tai enemmän. 22 Suomi

25 Häiriö Mahdollinen syy Ratkaisu Aineistoja ei siirretä skannerin ja tabletin välillä. Aineistoja ei siirretä skannerin ja tabletin välillä. Aineistoja ei siirretä skannerin ja adapterin PSA 55 välillä. Aineistoja ei siirretä skannerin ja adapterin PSA 56 välillä. Tämä symboli viittaa skannerin vakavaan vikaan ja voi ilmestyä heti päälle kytkemisen jälkeen. Aineistojen siirto keskeytyi tai yhteyden luonti ei onnistunut. Viittaa skannerin tai tabletin mahdolliseen vikaan. Viittaa skannerin tai adapterin mahdolliseen vikaan. Viittaa skannerin tai adapterin mahdolliseen vikaan. Viittaa elektroniikan mahdolliseen vikaan. Varmista, että skanneri ja tabletti ovat enintään 30 cm:n etäisyydellä toisistaan ja oikein toisiinsa suunnatut. Varmista myös, että infrapunaadapteri PSA 56 on oikein kiinnitetty. Varmista, että ympäristön ilma on mahdollisimman pölytöntä että skannerin ja tabletin infrapuna-aukkojen pinnat ovat puhtaat. Tarkasta myös, ettei pinnoissa ole pahoja naarmuja. Pahoin naarmuuntuneet infrapuna-aukkojen pinnat on vaihdatettava Hilti-huollossa. Yritä aineistojen koko siirron ajan pitää skanneri ja tabletti toisiinsa oikein suunnattuna; älä liikuta niitä. Yritä aineistojen koko siirron ajan pitää skanneri ja tabletti toisiinsa oikein suunnattuna; älä liikuta niitä. Kytke laite pois päältä ja takaisin päälle tai muuta suuntaa vian korjaamiseksi. HUOMAUTUS Jos aineistojen siirto keskeytyy, aineistoja ei menetetä. Aineistot poistetaan skannerin muistista vasta, kun kaikki skannausdata on onnistuneesti siirretty ja kuittauspainiketta skannerissa on painetaan. Jos virheilmoitus edelleen näytetään, laite on toimitettava Hilti-huoltoon. Vian korjaamiseksi kytke laite pois päältä ja takaisin päälle tai muuta suuntaa. Vian korjaamiseksi kytke laite pois päältä ja takaisin päälle tai muuta suuntaa. Kytke skanneri pois päältä ja takaisin päälle. Jos tämä vikaviesti ilmestyy uudelleen, laite on korjautettava Hiltihuollossa. Suomi 23

26 Häiriö Mahdollinen syy Ratkaisu Tämä symboli viittaa skannerin vakavaan vikaan ja voi ilmestyä heti päälle kytkemisen jälkeen. Tämä symboli viittaa käyttövirheeseen ja saattaa ilmestyä eri mittaustoimintojen käynnistämisen yhteydessä. Viittaa elektroniikan mahdolliseen vikaan. Ilmaisee, että toimintoon kohdistuva muisti on täynnä eikä aineistoa siten enää voida tallentaa. Kytke skanneri pois päältä ja takaisin päälle. Jos tämä vikaviesti ilmestyy uudelleen, laite on korjautettava Hiltihuollossa. Siirrä aineistot tablettiin tai tyhjennä skannerin muisti. HUOMAUTUS Skannerin muistin tyhjentäminen voi merkitä aineistojen menettämistä. Aineistot, joita ei ole siirretty tablettiin, poistetaan peruuttamattomasti. 6.2 Vianmääritys Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Skanneri ei käynnisty Akku ei lataudu Vaihda akku. Liittimet akussa tai skannerissa likaantuneet Akku on rikki tai vanha tai akun latauskertojen maksimimäärä on ylittynyt Puhdista liittimet. Ota yhteys Hilti-huoltoon. Skanneri ei liiku kevyesti Pyörissä pölyä tai likaa Irrota pyörät ja kotelo ja puhdista ne. Skanneria voi käyttää vain lyhyen aikaa, ennen kuin akku tyhjenee Skannauspäivämäärä ja - kellonaika ovat väärät Käyttöhihna kulunut tai käyttöhammaspyörät kuluneet Akku on rikki tai vanha tai akun latauskertojen maksimimäärä on ylittynyt Päiväystä Hilti PROFIS Detection -ohjelmalla ei ole vielä asetettu Ota yhteys Hilti-huoltoon. Ota yhteys Hilti-huoltoon. Asenna Hilti PROFIS Detection ja avaa se. Liitä adapteri PSA 55 IR datajohdolla ja aseta päiväys ja kellonaika. 7 Akkukäyttöisten koneiden kuljetus ja varastointi Kuljettaminen VAROITUS Käynnistyminen vahingossa kuljetuksen aikana. Jos akut ovat paikallaan koneessa, kone saattaa vahingossa käynnistyä kuljetuksen aikana ja vaurioitua. Älä koskaan kuljeta konetta akkuja irrottamatta. Irrota akut. Kuljeta kone ja akut erikseen pakattuina. Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. Pitemmän kuljetuksen jälkeen tarkasta koneen ja akkujen mahdolliset vauriot ennen käyttöä. 24 Suomi

27 Varastointi VAROITUS Viallisen akun aiheuttama huomaamaton vaurio. Akkujen vuodot saattavat vaurioittaa konetta. Varastoi kone aina akut irrotettuna. Varastoi kone ja akut viileässä ja kuivassa paikassa. Älä koskaan varastoi akkuja auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä. Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. 7.1 Akkukäyttöisten koneiden hoito ja kunnossapito VAARA Sähköiskun aiheuttama vaara! Hoito- ja kunnostustöiden suorittaminen akkua laitteesta irrottamatta voi johtaa vakaviin loukkaantumisiin ja palovammoihin. Irrota akku aina ennen hoito- ja kunnostustöitä! Koneen hoito Poista pinttynyt lika varovasti. Puhdista jäähdytysilmaraot varovasti kuivalla harjalla. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Litiumioniakkujen hoito Pidä akku puhtaana, öljyttömänä ja rasvattomana. Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne voivat vaurioittaa muoviosia. Varo, ettei kosteutta pääse tunkeutumaan sisään. Kunnossapito Tarkasta säännöllisin välein koneen kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. Jos havaitset vaurioita ja/tai toteat toimintahäiriöitä, älä käytä akkukäyttöistä konetta. Korjauta heti Hilti-huollossa. Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja kulutusaineita. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti-edustajalta tai osoitteesta: Hilti-kalibrointipalvelu Suositamme, että tarkastutat laitteet Hilti-kalibrointihuollossa säännöllisin välein, jotta laitteiden standardien mukainen luotettavuus ja vaatimustenmukaisuus on varmaa. Hilti-kalibrointihuollon voit teettää milloin vain, mutta suositamme kuitenkin sen teettämistä vähintään kerran vuodessa. Kalibroinnin yhteydessä tarkastetaan, että tarkastettu laite tarkastuspäivänä vastaa käyttöohjeessa mainittuja spesifikaatioita ja teknisiä tietoja. Tarkastuksen jälkeen laitteeseen kiinnitetään kalibrointimerkki ja laitteen mukaan annetaan kalibrointitodistus, jossa kirjallisesti vakuutetaan laitteen olevan valmistajan tietojen mukainen. Kalibrointitodistuksen tarvitsevat kaikki yritykset, jotka ovat saaneet ISO 900X sertifikaatin. Lisätietoja saat lähimmältä Hilti-edustajalta. Suomi 25

28 8 Hävittäminen VAARA Loukkaantumisvaara. Epäasianmukaisen hävittämisen aiheuttama vaara. Laitteen/koneen ja sen varusteiden epäasianmukainen hävittäminen saattaa aiheuttaa seuraavaa: Muoviosien polttamisessa syntyy myrkyllisiä kaasuja, jotka voivat johtaa sairastumisiin. Akut ja paristot saattavat vaurioituessaan tai kuumentuessaan räjähtää, jolloin ne saattavat aiheuttaa myrkytyksen, palovammoja, syöpymisvammoja ja ympäristön saastumista. Huolimattomasti hävitetty laite/kone saattaa joutua asiattomien henkilöiden käyttöön, jotka voivat käyttää sitä väärin. He saattavat aiheuttaa vammoja itselleen tai toisille ja saastuttaa ympäristöä. Hävitä vialliset akut viipymättä. Pidä ne poissa lasten ulottuvilta. Älä pura akkuja äläkä polta niitä. Hävitä vanhat akut maakohtaisten jätehuolto- ja ympäristönsuojelumääräysten mukaisesti tai toimita vanhat akut takaisin valmistajalle Hilti. Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Käytetyt sähkötyökalut on sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukaisesti toimitettava jäteasemalle ja ohjattava ympäristöystävälliseen kierrätykseen. Älä hävitä elektronisia mittalaitteita tavallisen sekajätteen mukana! 9 Valmistajan myöntämä takuu Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. 26 Suomi
