1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä TILANTEESSA ASUS, SEN JOHTAJAT, TYÖNTEKIJÄT TAI AGENTIT EIVÄT VOI OLLA VASTUUSSA MISTÄÄN EPÄSUORISTA, ERITYISISTÄ, SATUNNAISISTA TAI SEURAUKSELLISISTA VAHINGOISTA (MUKAAN LUKIEN LIIKEVOITTOJEN TAI LIIKETOIMIEN MENETYS, TIETOJEN MENETYS TAI LIIKETOIMIEN KESKEYTYMINEN TAI MUU VASTAAVA), VAIKKA ASUS OLISI SAANUT TIEDOT SELLAISTEN VAHINKOJEN MAHDOLLISUUDESTA TÄMÄN OHJEKIRJAN TAI TUOTTEEN MAHDOLLISTEN VIRHEIDEN TAI VIKOJEN TAKIA. TÄMÄN KÄYTTÖOPPAAN SISÄLTÄMÄT TIEDOT OVAT VAIN TIEDOKSI JA NE VOIVAT MUUTTUA KOSKA TAHANSA ILMAN ERILLISTÄ HUOMAUTUSTA EIKÄ NIITÄ VOI PITÄÄ SITOUMUKSENA ASUKSELTA. ASUS EI OLE MISSÄÄN VASTUUSSA MAHDOLLISISTA VIRHEISTÄ TAI EPÄTARKKUUKSISTA, JOITA TÄSSÄ OHJEKIRJASSA SAATTAA OLLA, MUKAAN LUKIEN SIINÄ KUVATUT TUOTTEET JA OHJELMAT. Tässä ohjekirjassa esiintyvät tuotteet ja yritysnimet saattavat olla omistajiensa rekisteröimiä tavaramerkkejä tai tekijänoikeuksia, ja niitä käytetään vain tunnistamiseen tai selittämiseen ja omistajien hyödyksi ilman aikeita rikkomuksiin. ii Sisältö Sisältö.. Luku.1:. Tervetuloa Pakkauksen.sisältö Yhteenveto.teknisistä.tiedoista.

3 Järjestelmävaatimukset Tutustuminen. O!Play.HD2.-mediasoittimeen Etupaneeli Takapaneeli O!Play.HD2.-mediasoittimen.valmistelu Kiintolevyn. asentaminen

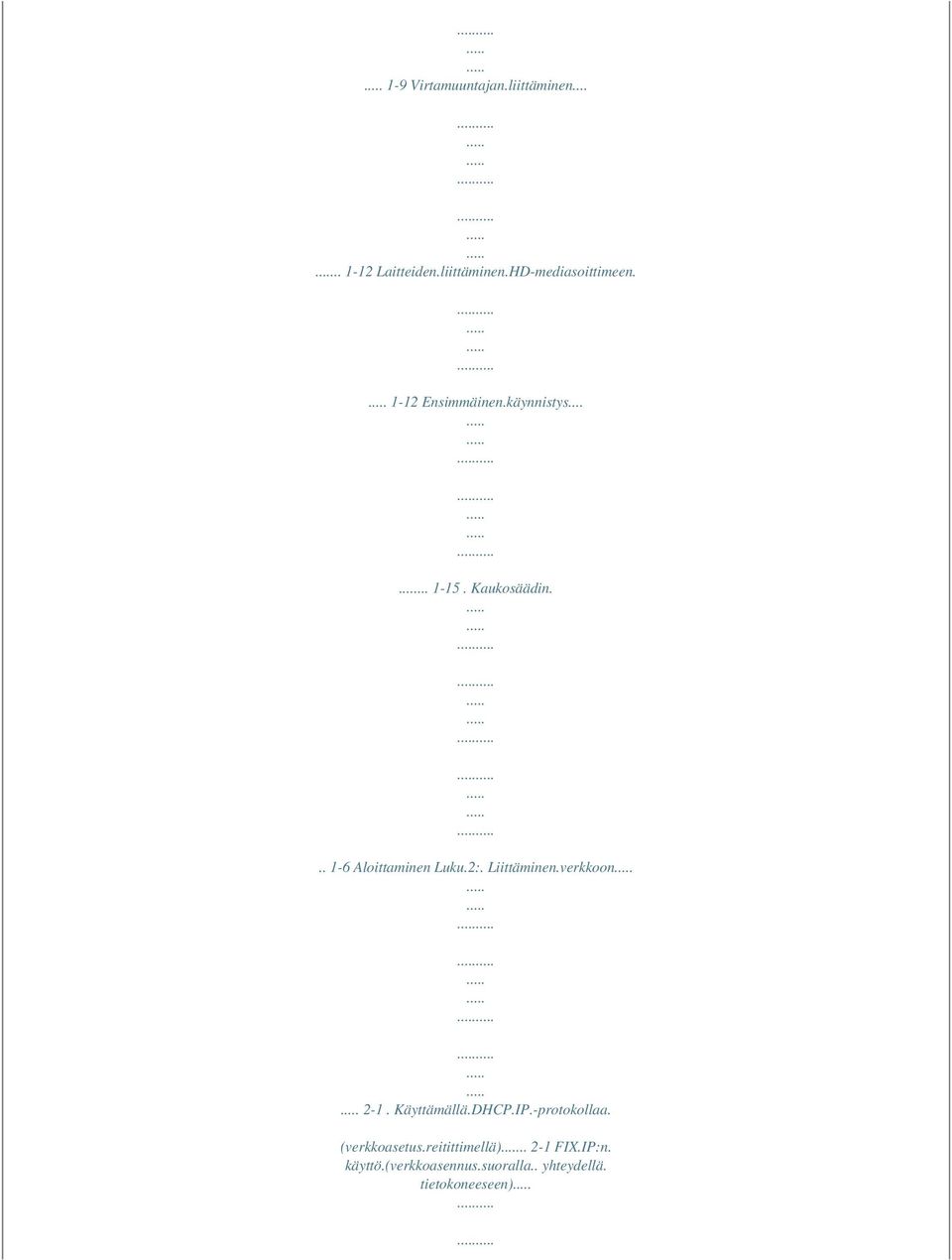

4 1-9 Virtamuuntajan.liittäminen Laitteiden.liittäminen.HD-mediasoittimeen Ensimmäinen.käynnistys Kaukosäädin Aloittaminen Luku.2:. Liittäminen.verkkoon 2-1. Käyttämällä.DHCP.IP.-protokollaa. (verkkoasetus.reitittimellä) FIX.IP:n. käyttö.(verkkoasennus.suoralla.. yhteydellä. tietokoneeseen)

5 . 2-3 PPPoE DLNA Tiedostojen.jakaminen.verkossa Tiedostojen.jakaminen.Windows.XP.-käyttöjärjestelmässä Tiedostojen.jakaminen. Windows.Vista.-käyttöjärjestelmässä Tiedostojen.jakaminen.Windows. 7.-käyttöjärjestelmässä Tietojen.jakaminen.Mac.OS.X.10.5.xx. -käyttöjärjestelmässä UPnP...

6 2-10 Verkon.asennus.ja.palvelut Luku.3:. Kotinäyttö O!Play.HD2.-mediasoittimen.asetusten.määrittäminen O!Play.HD2.-mediasoittimen.käyttö iii Videotiedoston.toistaminen Kaukosäätimen.videon.säätöpainikkeet Videotiedoston.toistaminen Tekstitysasetusten.määritys.

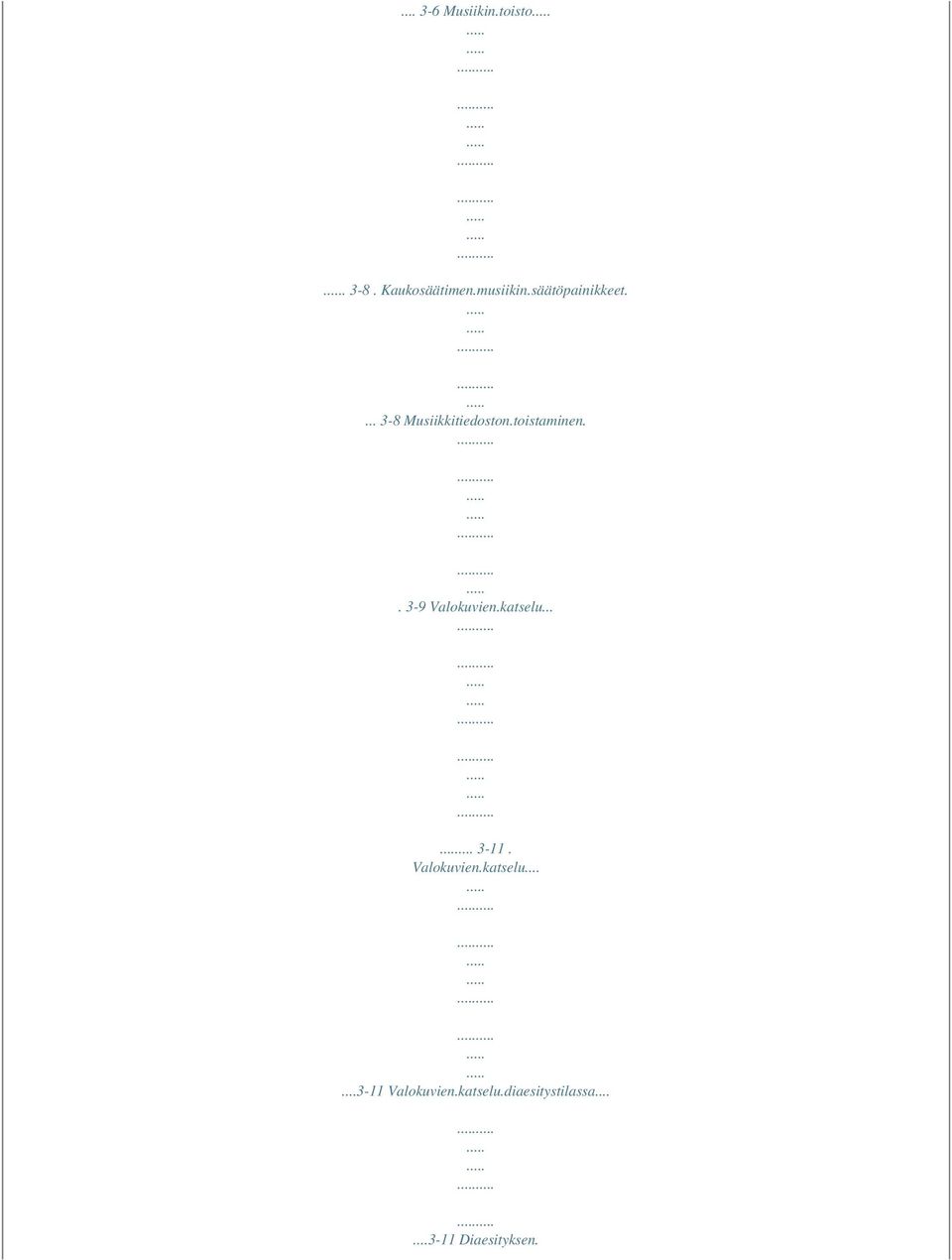

7 Musiikin.toisto Kaukosäätimen.musiikin.säätöpainikkeet Musiikkitiedoston.toistaminen Valokuvien.katselu Valokuvien.katselu Valokuvien.katselu.diaesitystilassa Diaesityksen.

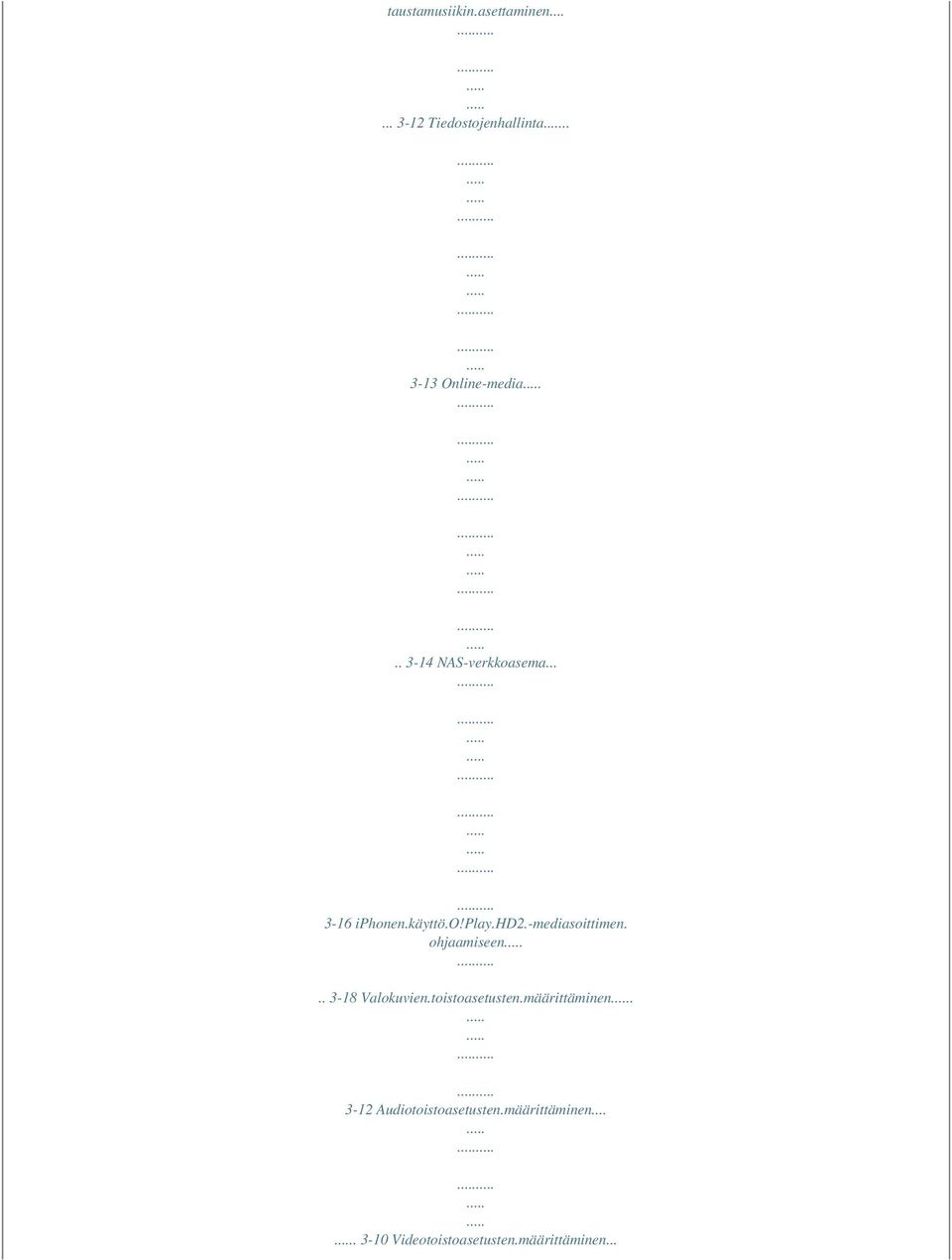

8 taustamusiikin.asettaminen Tiedostojenhallinta Online-media NAS-verkkoasema iphonen.käyttö.o!play.hd2.-mediasoittimen. ohjaamiseen Valokuvien.toistoasetusten.määrittäminen Audiotoistoasetusten.määrittäminen Videotoistoasetusten.määrittäminen...

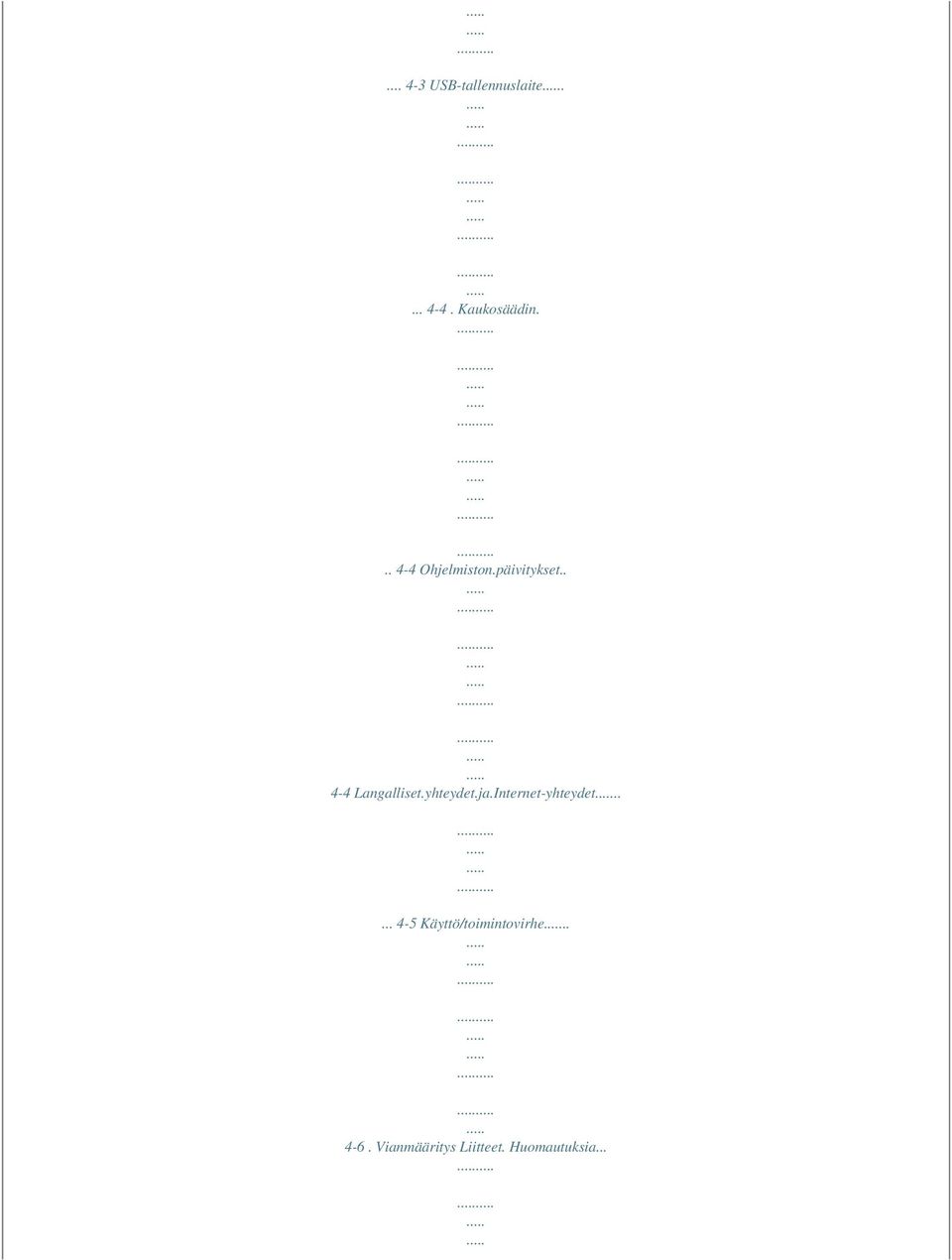

9 Luku. 4:. Vianmääritys Näyttö Audio Video.

10 USB-tallennuslaite Kaukosäädin Ohjelmiston.päivitykset Langalliset.yhteydet.ja.Internet-yhteydet Käyttö/toimintovirhe Vianmääritys Liitteet. Huomautuksia...

11 ... L-1 GNU. General.Public.License... L-2 ASUS-yhteystiedot... L-8 L-1 iv Turvallisuustietoja Käytä laitteen puhdistamiseen ainoastaan kuivaa liinaa. / ÄLÄ aseta epätasaiselle tai epävakaalle työtasolle. Ota yhteys huoltoon, jos kotelo on vahingoittunut. Jätä kaikki huolto pätevälle huoltohenkilöstölle. LÄMPÖTILA: Tätä laitetta saa käyttää vain ympäristön lämpötilan ollessa välillä 5oC (41oF) - 35oC (95oF). ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. / / / ÄLÄ asenna lähelle lämpöä tuottavia laitteita tai lämmönlähteitä, kuten lämpöpatterit, lämmittimet, liedet tai vahvistimet. ÄLÄ hävitä laitetta kotitalousjätteen mukana. Tämä laite on suunniteltu oikein uudelleen käytettäväksi ja kierrätettäväksi. Tarkista paikalliset säädökset sähkölaitteiden hävittämisestä. Varmista, että liität laitteen virtalähteeseen, jonka nimellisjännite on oikea (12 Vdc, 2 A). Varoitustarrat Tasasivuisessa kolmiossa oleva nuolipäinen salama -symboli on tarkoitettu varoittamaan käyttäjää tuotteen kotelossa olevasta eristämättömästä vaarallisesta jännitteestä, joka voi olla riittävän voimakasta muodostaakseen sähköiskuvaaran sitä koskettaville henkilöille. Vähentääksesi sähköiskun vaaraa, älä irrota takakantta. Sisällä ei ole käyttäjän huollettavia osia. Jätä huolto pätevälle huoltohenkilöstölle. Tasasivuisen kolmion sisällä oleva huutomerkki on tarkoitettu ilmoittamaan käyttäjälle tärkeistä käyttö- ja ylläpito (huolto) -ohjeista laitteen toimitukseen kuuluvissa asiakirjoissa. On olemassa räjähdysvaara, jos paristo on vaihdettu väärin. Vaihda vain samaan tai suositeltuun paristotyyppiin. Hävitä käytetyt paristot paikallisten säädösten mukaisesti. v Turvallisuusvaroitus Lue nämä ohjeet. Säilytä nämä ohjeet. Noudata kaikkia varoituksia. Noudata kaikkia ohjeita. Älä käytä tätä laitetta veden lähellä. Puhdista vain kuivalla liinalla. Älä tuki tuuletusaukkoja. Asenna valmistajan ohjeiden mukaisesti. Älä asenna lähelle lämmönlähteitä, kuten lämpöpattereita, lämmittimiä, liesiä tai muita laitteita (mukaan lukien vahvistimet), jotka tuottavat lämpöä. Älä mitätöi polarisoidun tai maadoitustyyppisen pistokkeen suojaustarkoitusta. Polarisoidussa pistokkeessa on kaksi terää, toinen leveämpi kuin toinen. Maadoitustyyppisessä pistokkeessa on kaksi terää ja kolmas maadoituspiikki. Leveä terä tai kolmas piikki ovat pistokkeissa turvallisuutesi vuoksi. Jos toimitukseen kuuluva pistoke ei sovi pistorasiaan, pyydä sähköteknikkoa vaihtamaan vanhanaikainen pistorasia uuteen. Aseta virtajohto niin, ettei sen päältä kävellä, ja ettei se joudu puristuksiin, erityisesti pistokkeiden ja pistorasioiden kohdalla sekä kohdassa, jossa johdot lähtevät laitteesta.

12 Käytä ainoastaan valmistajan määrittämiä lisälaitteita ja lisävarusteita. Käytä laitetta ainoastaan valmistajan määrittämissä tai laitteen kanssa myytävissä kärryissä, telineessä, kolmijalassa, kannakkeilla tai pöydällä. Jos käytetään kärryjä, on oltavn vahingoittunut, ota yhteyttä jälleenmyyjään. 1-1 Yhteenveto teknisistä tiedoista Tuetut videomuodot Tuetut videotiedostopäätteet Tuetut audiomuodot Tuetut kuvamuodot Tuetut tekstitysmuodot Tiedostojärjestelmät MPEG1/2/4, H.264, VC-1, RM/RMVB.mp4,.mov,.xvid,. avi,.asf,.wmv,.mkv,.rm,. rmvb,.flv,.ts,.m2ts,.dat,.mpg,.vob,.mts,.iso,.ifo,. trp MP3, WAV, AAC, OGG, WAV, FLAC, AIFF, Dolby Digital AC3, Dolby Digital Plus, DTS Digital Surround, ID3-lipuke, Dolby TrueHD, PCM/LPCM JPEG, BMP, PNG, GIF, TIFF SRT, SUB, SMI, SSA, TXT FAT 16/32, NTFS, HFS/HFST, ext 3 1 x Virtatulo (Tasavirta) 2 x USB 2,0 -portti 1 x USB 3.0 -portti 1 x USB/eSATA -yhdistelmäportti 1 x LAN-portti (10/100 Mbps) 1 x HDMI-portti I/O-portit 1 x Komposiitti-audio-video (AV) -portti 1 x Komponenttiportti 1 x Optinen digitaalinen (S/PDIF) -portti 1 Koaksiaali digitaalinen (S/PDIF) -portti 1 x CF-kortinlukija 1 x SD/MMC-kortinlukija 1 x MS/MS-Duo-kortinlukija Mitat Viralähteen nimellisjännite: Virrankulutus Käyttölämpötila L x S x K: 230,0 mm x 178,0 mm x 60,5 mm Paino: 720 g 12 Vdc, 3 A 10 W 5 C (41 F) 35 C (95 Fimakkuus ylös 11 Mykistys 12 Äänenvoimakkuus alas 13 Elokuvat 14 Musiikki Palaa 27 NAS 28 On-line Media 29 Valokuva 1-6 Luku 1: Aloittaminen 1 Näyttö Paina näyttääksesi tiedostonimen, tiedostotyypin ja Paina toistaaksesi nyt soitettavan musiikin, elokuvan tai valokuva-tiedoston toiston. Pysäytä Pysäyttää toiston. Taaksepäinkelaus Paina kelataksesi toistoa taaksepäin. Edellinen Palauttaa edelliseen mediatiedostoon. Asetus Käynnistää Asetukset-valikon. Valinta Paina valitaksesi elokuva-, musiikki- ja valokuvatehosteita. Navigointi/OKnäppäimet Paina ylös/alas-näppäimiä siirtyäksesi valikkopalkista alavalikkoon. Paina ylös/alas-näppäimiä vähentääksesi/lisätäksesi numeroarvoa Paina vasen/oikea-näppäimiä siirtyäksesi päävalikoiden kautta Koti-näyttöön. Paina vasen/oikea-näppäimiä siirtyäksesi alavalikon kohteesta toiseen. Vahvista valinta painamalla OK-painiketta Äänenvoimakkuus ylös Nostaa äänenvoimakkuutta. Mykistys Paina ottaaksesi äänilähdön pois käytöstä. Äänenvoimakkuus alas Laskee äänenvoimakkuutta. Elokuvat Painamalla siirryt Movies (Elokuvat)-tilaan. Musiikki Painamalla siirryt Music (Musiikki) Musiikki)-tilaan. 15 ASUS O!Play HD2 -mediasoitin Virta päälle/pois Kytke HD-mediasoitin päälle tai pois. Levyn ulos työntäminen Paina poistaaksesi levyn ulkoisesta optisesta levyasemasta. Musiikin sekoitus Paina ryhmitelläksesi kaikki tallennuslaitteen musiikkitiedostot ja toistaaksesi ne satunnaisessa järjestyksessä. Lähennä Lähentää näyttöruudulla. Eteenpäin Paina kelataksesi toistoa eteenpäin. Tauko/Toista Vaihtaa toiston ja tauon välillä. Seuraava Siirtää seuraavaan mediatiedostoon. Paina valitaksesi katsomasi videon kielen. Koti Palauttaa kotivalikkoon. Palaa Palauttaa edelliseen näyttöön. NAS Painamalla siirryt NAStilaan. On-line Media Painamalla siirryt On-line Media-tilaan. Photo Painamalla siirryt Photo (Valokuva) -tilaan Luku 1: Aloittaminen O!Play HD2 -mediasoittimen valmistelu Jos tarvitset HD-mediasoittimen takuuhuoltoa, varmista että lähetät sen takaisin alkuperäisessä pakkauksessa, joka tarjoaa tuotteelle paremman suojan toimituksen aikana. Takuu saattaa mitätöityä, jos tuote on vahingoittunut epäasianmukaisen pakkauksen vuoksi. ASUS ei kompensoi tai vaihda mitään kohdetta, joka on vahingoittunut epäasianmukaisen pakkauksen vuoksi. Kiintolevyn asentaminen Voit asentaa HD-mediasoittimeen 3,5":n kiintolevyn. Kovalevyasema on ostettu erikseen. Jos haluat asentaa uuden kovalevyaseman HD media--toistimeen, varoitusnäyttöruutu ilmestyy muistuttaen sinua kovalevyaseman alustamisesta. Noudata näytön ohjeita alustusprosessin suorittamiseksi loppuun. Kaikki poikkeavat sammutukset johtavat pitempään käynnistymisaikaan ja pitempään levyn tarkistukseen seuraavassa käynnistyksessä. Tarkistus saattaa kestää useita minuutteja kiintolevyaseman kapasiteetin mukaan. Jos haluat poistaa kaiken datan käytetystä kovalevyasemastasi, mene Setup (Asenna) > System (Järjestelmä), ja napsauta sitten HDD Format (HDD Alusta). ASUS ei ota vastuuta mistään vahingoista/toimintahäiriöistä, jotka ovat aiheutuneet kiintolevyaseman väärästä asennuksesta. ASUS ei ota vastuuta tietojen menetyksestä tai palauttamisesta. Jos haluat skannata uudelleen kovalevyasemasi, suorita loppuun saakka jokin seuraavista vaiheista: Mene kohtaan Setup (Asennus) > System (Järjestelmä) > Scan Storage (Skannaa tallennustila) > Auto Scan (Automaattinen haku), ja sen jälkeen napsauta on (päälle). Mene kohtaan Setup (Asennus) > System (Järjestelmä) > Scan Storage action (Skannaa tallennustoiminto) ja napsauta sen jälkeen rescan storage (hae tallennus uudelleen). Varmuuskopioi tärkeät tiedostot ja kansiot säännöllisesti välttääksesi tietojen menetykset levyn mahdollisen kaatumisen yhteydessä. Ole tietoinen kuumasta lämpötilasta käyttäessäsi kovalevyasemaa pitkän aikaa. ASUS O!Play HD2 -mediasoitin 1-9 Kiintolevyaseman asentaminen: Asenna kovalevyasema HDD-tuelle ( 1 ), ja asenna se sitten neljällä ruuvilla ( 2 ). Kiinnitä toimitukseen kuuluvan HDD-virta- ja signaalikaapelin toinen pää kiintolevyasemaan ( 3 ) Avaa HD-mediasoittimen alakansi Kiinnitä toimitukseen kuuluvan HDD-virta- ja signaalikaapelin toinen pää HD-mediasoittimeen ( 6 ). Aseta HDD-tuki varovasti HD media-toistimeen ( 7 ). Kiinnitä HDD-tuki HD media toistimeen neljällä ruuvilla ( 8 ).

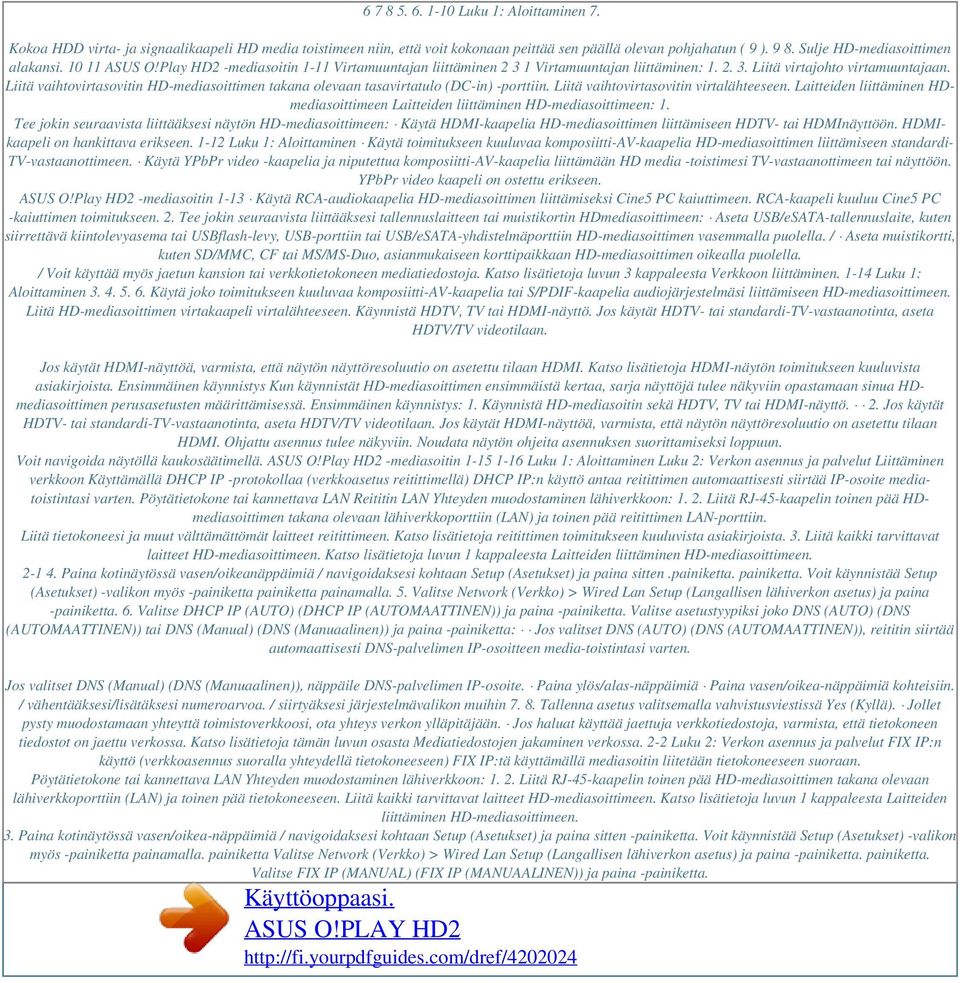

13 Luku 1: Aloittaminen 7. Kokoa HDD virta- ja signaalikaapeli HD media toistimeen niin, että voit kokonaan peittää sen päällä olevan pohjahatun ( 9 ) Sulje HD-mediasoittimen alakansi ASUS O!Play HD2 -mediasoitin 1-11 Virtamuuntajan liittäminen Virtamuuntajan liittäminen: Liitä virtajohto virtamuuntajaan. Liitä vaihtovirtasovitin HD-mediasoittimen takana olevaan tasavirtatulo (DC-in) -porttiin. Liitä vaihtovirtasovitin virtalähteeseen. Laitteiden liittäminen HDmediasoittimeen Laitteiden liittäminen HD-mediasoittimeen: 1. Tee jokin seuraavista liittääksesi näytön HD-mediasoittimeen: Käytä HDMI-kaapelia HD-mediasoittimen liittämiseen HDTV- tai HDMInäyttöön. HDMIkaapeli on hankittava erikseen Luku 1: Aloittaminen Käytä toimitukseen kuuluvaa komposiitti-av-kaapelia HD-mediasoittimen liittämiseen standardi- TV-vastaanottimeen. Käytä YPbPr video -kaapelia ja niputettua komposiitti-av-kaapelia liittämään HD media -toistimesi TV-vastaanottimeen tai näyttöön. YPbPr video kaapeli on ostettu erikseen. ASUS O!Play HD2 -mediasoitin 1-13 Käytä RCA-audiokaapelia HD-mediasoittimen liittämiseksi Cine5 PC kaiuttimeen. RCA-kaapeli kuuluu Cine5 PC -kaiuttimen toimitukseen. 2. Tee jokin seuraavista liittääksesi tallennuslaitteen tai muistikortin HDmediasoittimeen: Aseta USB/eSATA-tallennuslaite, kuten siirrettävä kiintolevyasema tai USBflash-levy, USB-porttiin tai USB/eSATA-yhdistelmäporttiin HD-mediasoittimen vasemmalla puolella. / Aseta muistikortti, kuten SD/MMC, CF tai MS/MS-Duo, asianmukaiseen korttipaikkaan HD-mediasoittimen oikealla puolella. / Voit käyttää myös jaetun kansion tai verkkotietokoneen mediatiedostoja. Katso lisätietoja luvun 3 kappaleesta Verkkoon liittäminen Luku 1: Aloittaminen Käytä joko toimitukseen kuuluvaa komposiitti-av-kaapelia tai S/PDIF-kaapelia audiojärjestelmäsi liittämiseen HD-mediasoittimeen. Liitä HD-mediasoittimen virtakaapeli virtalähteeseen. Käynnistä HDTV, TV tai HDMI-näyttö. Jos käytät HDTV- tai standardi-tv-vastaanotinta, aseta HDTV/TV videotilaan. Jos käytät HDMI-näyttöä, varmista, että näytön näyttöresoluutio on asetettu tilaan HDMI. Katso lisätietoja HDMI-näytön toimitukseen kuuluvista asiakirjoista. Ensimmäinen käynnistys Kun käynnistät HD-mediasoittimen ensimmäistä kertaa, sarja näyttöjä tulee näkyviin opastamaan sinua HDmediasoittimen perusasetusten määrittämisessä. Ensimmäinen käynnistys: 1. Käynnistä HD-mediasoitin sekä HDTV, TV tai HDMI-näyttö. 2. Jos käytät HDTV- tai standardi-tv-vastaanotinta, aseta HDTV/TV videotilaan. Jos käytät HDMI-näyttöä, varmista, että näytön näyttöresoluutio on asetettu tilaan HDMI. Ohjattu asennus tulee näkyviin. Noudata näytön ohjeita asennuksen suorittamiseksi loppuun. Voit navigoida näytöllä kaukosäätimellä. ASUS O!Play HD2 -mediasoitin Luku 1: Aloittaminen Luku 2: Verkon asennus ja palvelut Liittäminen verkkoon Käyttämällä DHCP IP -protokollaa (verkkoasetus reitittimellä) DHCP IP:n käyttö antaa reitittimen automaattisesti siirtää IP-osoite mediatoistintasi varten. Pöytätietokone tai kannettava LAN Reititin LAN Yhteyden muodostaminen lähiverkkoon: Liitä RJ-45-kaapelin toinen pää HDmediasoittimen takana olevaan lähiverkkoporttiin (LAN) ja toinen pää reitittimen LAN-porttiin. Liitä tietokoneesi ja muut välttämättömät laitteet reitittimeen. Katso lisätietoja reitittimen toimitukseen kuuluvista asiakirjoista. 3. Liitä kaikki tarvittavat laitteet HD-mediasoittimeen. Katso lisätietoja luvun 1 kappaleesta Laitteiden liittäminen HD-mediasoittimeen Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan Setup (Asetukset) ja paina sitten.painiketta. painiketta. Voit käynnistää Setup (Asetukset) -valikon myös -painiketta painiketta painamalla. 5. Valitse Network (Verkko) > Wired Lan Setup (Langallisen lähiverkon asetus) ja paina -painiketta. 6. Valitse DHCP IP (AUTO) (DHCP IP (AUTOMAATTINEN)) ja paina -painiketta. Valitse asetustyypiksi joko DNS (AUTO) (DNS (AUTOMAATTINEN)) tai DNS (Manual) (DNS (Manuaalinen)) ja paina -painiketta: Jos valitset DNS (AUTO) (DNS (AUTOMAATTINEN)), reititin siirtää automaattisesti DNS-palvelimen IP-osoitteen media-toistintasi varten. Jos valitset DNS (Manual) (DNS (Manuaalinen)), näppäile DNS-palvelimen IP-osoite. Paina ylös/alas-näppäimiä Paina vasen/oikea-näppäimiä kohteisiin. / vähentääksesi/lisätäksesi numeroarvoa. / siirtyäksesi järjestelmävalikon muihin Tallenna asetus valitsemalla vahvistusviestissä Yes (Kyllä). Jollet pysty muodostamaan yhteyttä toimistoverkkoosi, ota yhteys verkon ylläpitäjään. Jos haluat käyttää jaettuja verkkotiedostoja, varmista, että tietokoneen tiedostot on jaettu verkossa. Katso lisätietoja tämän luvun osasta Mediatiedostojen jakaminen verkossa. 2-2 Luku 2: Verkon asennus ja palvelut FIX IP:n käyttö (verkkoasennus suoralla yhteydellä tietokoneeseen) FIX IP:tä käyttämällä mediasoitin liitetään tietokoneeseen suoraan. Pöytätietokone tai kannettava LAN Yhteyden muodostaminen lähiverkkoon: Liitä RJ-45-kaapelin toinen pää HD-mediasoittimen takana olevaan lähiverkkoporttiin (LAN) ja toinen pää tietokoneeseen. Liitä kaikki tarvittavat laitteet HD-mediasoittimeen. Katso lisätietoja luvun 1 kappaleesta Laitteiden liittäminen HD-mediasoittimeen. 3. Paina kotinäytössä vasen/oikea-näppäimiä / navigoidaksesi kohtaan Setup (Asetukset) ja paina sitten -painiketta. Voit käynnistää Setup (Asetukset) -valikon myös -painiketta painamalla. painiketta Valitse Network (Verkko) > Wired Lan Setup (Langallisen lähiverkon asetus) ja paina -painiketta. painiketta. Valitse FIX IP (MANUAL) (FIX IP (MANUAALINEN)) ja paina -painiketta.

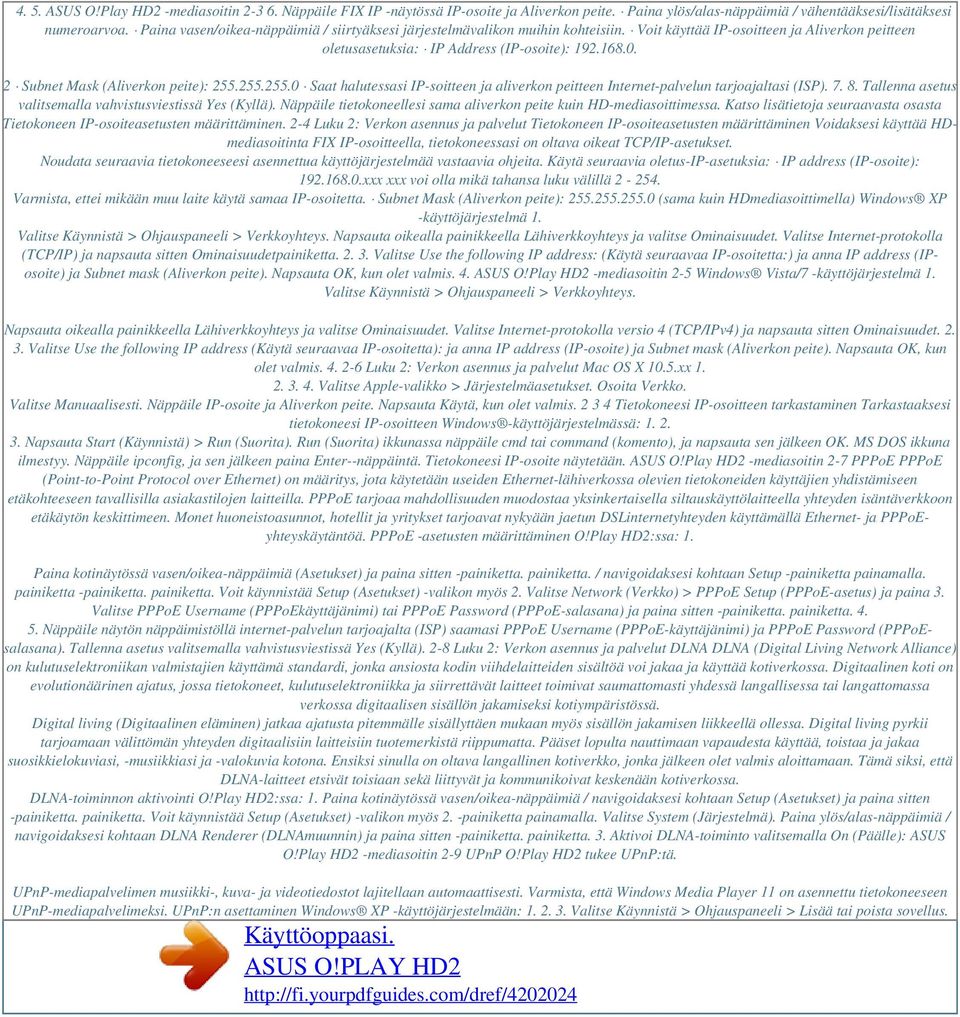

14 4. 5. ASUS O!Play HD2 -mediasoitin Näppäile FIX IP -näytössä IP-osoite ja Aliverkon peite. Paina ylös/alas-näppäimiä / vähentääksesi/lisätäksesi numeroarvoa. Paina vasen/oikea-näppäimiä / siirtyäksesi järjestelmävalikon muihin kohteisiin. Voit käyttää IP-osoitteen ja Aliverkon peitteen oletusasetuksia: IP Address (IP-osoite): Subnet Mask (Aliverkon peite): Saat halutessasi IP-soitteen ja aliverkon peitteen Internet-palvelun tarjoajaltasi (ISP) Tallenna asetus valitsemalla vahvistusviestissä Yes (Kyllä). Näppäile tietokoneellesi sama aliverkon peite kuin HD-mediasoittimessa. Katso lisätietoja seuraavasta osasta Tietokoneen IP-osoiteasetusten määrittäminen. 2-4 Luku 2: Verkon asennus ja palvelut Tietokoneen IP-osoiteasetusten määrittäminen Voidaksesi käyttää HDmediasoitinta FIX IP-osoitteella, tietokoneessasi on oltava oikeat TCP/IP-asetukset. Noudata seuraavia tietokoneeseesi asennettua käyttöjärjestelmää vastaavia ohjeita. Käytä seuraavia oletus-ip-asetuksia: IP address (IP-osoite): xxx xxx voi olla mikä tahansa luku välillä Varmista, ettei mikään muu laite käytä samaa IP-osoitetta. Subnet Mask (Aliverkon peite): (sama kuin HDmediasoittimella) Windows XP -käyttöjärjestelmä 1. Valitse Käynnistä > Ohjauspaneeli > Verkkoyhteys. Napsauta oikealla painikkeella Lähiverkkoyhteys ja valitse Ominaisuudet. Valitse Internet-protokolla (TCP/IP) ja napsauta sitten Ominaisuudetpainiketta Valitse Use the following IP address: (Käytä seuraavaa IP-osoitetta:) ja anna IP address (IPosoite) ja Subnet mask (Aliverkon peite). Napsauta OK, kun olet valmis. 4. ASUS O!Play HD2 -mediasoitin 2-5 Windows Vista/7 -käyttöjärjestelmä 1. Valitse Käynnistä > Ohjauspaneeli > Verkkoyhteys. Napsauta oikealla painikkeella Lähiverkkoyhteys ja valitse Ominaisuudet. Valitse Internet-protokolla versio 4 (TCP/IPv4) ja napsauta sitten Ominaisuudet Valitse Use the following IP address (Käytä seuraavaa IP-osoitetta): ja anna IP address (IP-osoite) ja Subnet mask (Aliverkon peite). Napsauta OK, kun olet valmis Luku 2: Verkon asennus ja palvelut Mac OS X 10.5.xx Valitse Apple-valikko > Järjestelmäasetukset. Osoita Verkko. Valitse Manuaalisesti. Näppäile IP-osoite ja Aliverkon peite. Napsauta Käytä, kun olet valmis Tietokoneesi IP-osoitteen tarkastaminen Tarkastaaksesi tietokoneesi IP-osoitteen Windows -käyttöjärjestelmässä: Napsauta Start (Käynnistä) > Run (Suorita). Run (Suorita) ikkunassa näppäile cmd tai command (komento), ja napsauta sen jälkeen OK. MS DOS ikkuna ilmestyy. Näppäile ipconfig, ja sen jälkeen paina Enter--näppäintä. Tietokoneesi IP-osoite näytetään. ASUS O!Play HD2 -mediasoitin 2-7 PPPoE PPPoE (Point-to-Point Protocol over Ethernet) on määritys, jota käytetään useiden Ethernet-lähiverkossa olevien tietokoneiden käyttäjien yhdistämiseen etäkohteeseen tavallisilla asiakastilojen laitteilla. PPPoE tarjoaa mahdollisuuden muodostaa yksinkertaisella siltauskäyttölaitteella yhteyden isäntäverkkoon etäkäytön keskittimeen. Monet huoneistoasunnot, hotellit ja yritykset tarjoavat nykyään jaetun DSLinternetyhteyden käyttämällä Ethernet- ja PPPoEyhteyskäytäntöä. PPPoE -asetusten määrittäminen O!Play HD2:ssa: 1. Paina kotinäytössä vasen/oikea-näppäimiä (Asetukset) ja paina sitten -painiketta. painiketta. / navigoidaksesi kohtaan Setup -painiketta painamalla. painiketta -painiketta. painiketta. Voit käynnistää Setup (Asetukset) -valikon myös 2. Valitse Network (Verkko) > PPPoE Setup (PPPoE-asetus) ja paina 3. Valitse PPPoE Username (PPPoEkäyttäjänimi) tai PPPoE Password (PPPoE-salasana) ja paina sitten -painiketta. painiketta Näppäile näytön näppäimistöllä internet-palvelun tarjoajalta (ISP) saamasi PPPoE Username (PPPoE-käyttäjänimi) ja PPPoE Password (PPPoEsalasana). Tallenna asetus valitsemalla vahvistusviestissä Yes (Kyllä). 2-8 Luku 2: Verkon asennus ja palvelut DLNA DLNA (Digital Living Network Alliance) on kulutuselektroniikan valmistajien käyttämä standardi, jonka ansiosta kodin viihdelaitteiden sisältöä voi jakaa ja käyttää kotiverkossa. Digitaalinen koti on evolutionäärinen ajatus, jossa tietokoneet, kulutuselektroniikka ja siirrettävät laitteet toimivat saumattomasti yhdessä langallisessa tai langattomassa verkossa digitaalisen sisällön jakamiseksi kotiympäristössä. Digital living (Digitaalinen eläminen) jatkaa ajatusta pitemmälle sisällyttäen mukaan myös sisällön jakamisen liikkeellä ollessa. Digital living pyrkii tarjoamaan välittömän yhteyden digitaalisiin laitteisiin tuotemerkistä riippumatta. Pääset lopulta nauttimaan vapaudesta käyttää, toistaa ja jakaa suosikkielokuviasi, -musiikkiasi ja -valokuvia kotona. Ensiksi sinulla on oltava langallinen kotiverkko, jonka jälkeen olet valmis aloittamaan. Tämä siksi, että DLNA-laitteet etsivät toisiaan sekä liittyvät ja kommunikoivat keskenään kotiverkossa. DLNA-toiminnon aktivointi O!Play HD2:ssa: 1. Paina kotinäytössä vasen/oikea-näppäimiä / navigoidaksesi kohtaan Setup (Asetukset) ja paina sitten -painiketta. painiketta. Voit käynnistää Setup (Asetukset) -valikon myös 2. -painiketta painamalla. Valitse System (Järjestelmä). Paina ylös/alas-näppäimiä / navigoidaksesi kohtaan DLNA Renderer (DLNAmuunnin) ja paina sitten -painiketta. painiketta. 3. Aktivoi DLNA-toiminto valitsemalla On (Päälle): ASUS O!Play HD2 -mediasoitin 2-9 UPnP O!Play HD2 tukee UPnP:tä. UPnP-mediapalvelimen musiikki-, kuva- ja videotiedostot lajitellaan automaattisesti. Varmista, että Windows Media Player 11 on asennettu tietokoneeseen UPnP-mediapalvelimeksi. UPnP:n asettaminen Windows XP -käyttöjärjestelmään: Valitse Käynnistä > Ohjauspaneeli > Lisää tai poista sovellus.

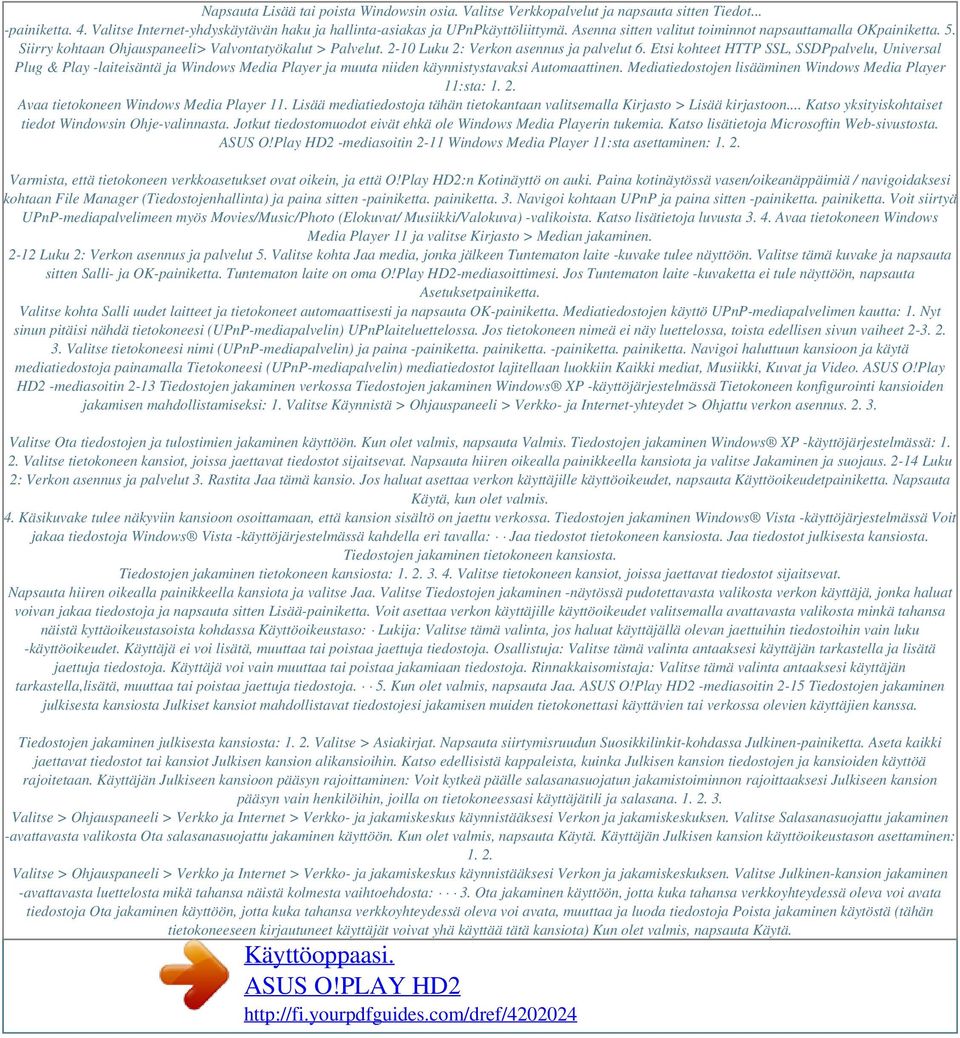

15 Napsauta Lisää tai poista Windowsin osia. Valitse Verkkopalvelut ja napsauta sitten Tiedot... -painiketta. 4. Valitse Internet-yhdyskäytävän haku ja hallinta-asiakas ja UPnPkäyttöliittymä. Asenna sitten valitut toiminnot napsauttamalla OKpainiketta. 5. Siirry kohtaan Ohjauspaneeli> Valvontatyökalut > Palvelut Luku 2: Verkon asennus ja palvelut 6. Etsi kohteet HTTP SSL, SSDPpalvelu, Universal Plug & Play -laiteisäntä ja Windows Media Player ja muuta niiden käynnistystavaksi Automaattinen. Mediatiedostojen lisääminen Windows Media Player 11:sta: Avaa tietokoneen Windows Media Player 11. Lisää mediatiedostoja tähän tietokantaan valitsemalla Kirjasto > Lisää kirjastoon... Katso yksityiskohtaiset tiedot Windowsin Ohje-valinnasta. Jotkut tiedostomuodot eivät ehkä ole Windows Media Playerin tukemia. Katso lisätietoja Microsoftin Web-sivustosta. ASUS O!Play HD2 -mediasoitin 2-11 Windows Media Player 11:sta asettaminen: Varmista, että tietokoneen verkkoasetukset ovat oikein, ja että O!Play HD2:n Kotinäyttö on auki. Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan File Manager (Tiedostojenhallinta) ja paina sitten -painiketta. painiketta. 3. Navigoi kohtaan UPnP ja paina sitten -painiketta. painiketta. Voit siirtyä UPnP-mediapalvelimeen myös Movies/Music/Photo (Elokuvat/ Musiikki/Valokuva) -valikoista. Katso lisätietoja luvusta Avaa tietokoneen Windows Media Player 11 ja valitse Kirjasto > Median jakaminen Luku 2: Verkon asennus ja palvelut 5. Valitse kohta Jaa media, jonka jälkeen Tuntematon laite -kuvake tulee näyttöön. Valitse tämä kuvake ja napsauta sitten Salli- ja OK-painiketta. Tuntematon laite on oma O!Play HD2-mediasoittimesi. Jos Tuntematon laite -kuvaketta ei tule näyttöön, napsauta Asetuksetpainiketta. Valitse kohta Salli uudet laitteet ja tietokoneet automaattisesti ja napsauta OK-painiketta. Mediatiedostojen käyttö UPnP-mediapalvelimen kautta: 1. Nyt sinun pitäisi nähdä tietokoneesi (UPnP-mediapalvelin) UPnPlaiteluettelossa. Jos tietokoneen nimeä ei näy luettelossa, toista edellisen sivun vaiheet Valitse tietokoneesi nimi (UPnP-mediapalvelin) ja paina -painiketta. painiketta. -painiketta. painiketta. Navigoi haluttuun kansioon ja käytä mediatiedostoja painamalla Tietokoneesi (UPnP-mediapalvelin) mediatiedostot lajitellaan luokkiin Kaikki mediat, Musiikki, Kuvat ja Video. ASUS O!Play HD2 -mediasoitin 2-13 Tiedostojen jakaminen verkossa Tiedostojen jakaminen Windows XP -käyttöjärjestelmässä Tietokoneen konfigurointi kansioiden jakamisen mahdollistamiseksi: 1. Valitse Käynnistä > Ohjauspaneeli > Verkko- ja Internet-yhteydet > Ohjattu verkon asennus Valitse Ota tiedostojen ja tulostimien jakaminen käyttöön. Kun olet valmis, napsauta Valmis. Tiedostojen jakaminen Windows XP -käyttöjärjestelmässä: Valitse tietokoneen kansiot, joissa jaettavat tiedostot sijaitsevat. Napsauta hiiren oikealla painikkeella kansiota ja valitse Jakaminen ja suojaus Luku 2: Verkon asennus ja palvelut 3. Rastita Jaa tämä kansio. Jos haluat asettaa verkon käyttäjille käyttöoikeudet, napsauta Käyttöoikeudetpainiketta. Napsauta Käytä, kun olet valmis. 4. Käsikuvake tulee näkyviin kansioon osoittamaan, että kansion sisältö on jaettu verkossa. Tiedostojen jakaminen Windows Vista -käyttöjärjestelmässä Voit jakaa tiedostoja Windows Vista -käyttöjärjestelmässä kahdella eri tavalla: Jaa tiedostot tietokoneen kansiosta. Jaa tiedostot julkisesta kansiosta. Tiedostojen jakaminen tietokoneen kansiosta. Tiedostojen jakaminen tietokoneen kansiosta: Valitse tietokoneen kansiot, joissa jaettavat tiedostot sijaitsevat. Napsauta hiiren oikealla painikkeella kansiota ja valitse Jaa. Valitse Tiedostojen jakaminen -näytössä pudotettavasta valikosta verkon käyttäjä, jonka haluat voivan jakaa tiedostoja ja napsauta sitten Lisää-painiketta. Voit asettaa verkon käyttäjille käyttöoikeudet valitsemalla avattavasta valikosta minkä tahansa näistä kyttäoikeustasoista kohdassa Käyttöoikeustaso: Lukija: Valitse tämä valinta, jos haluat käyttäjällä olevan jaettuihin tiedostoihin vain luku -käyttöoikeudet. Käyttäjä ei voi lisätä, muuttaa tai poistaa jaettuja tiedostoja. Osallistuja: Valitse tämä valinta antaaksesi käyttäjän tarkastella ja lisätä jaettuja tiedostoja. Käyttäjä voi vain muuttaa tai poistaa jakamiaan tiedostoja. Rinnakkaisomistaja: Valitse tämä valinta antaaksesi käyttäjän tarkastella,lisätä, muuttaa tai poistaa jaettuja tiedostoja. 5. Kun olet valmis, napsauta Jaa. ASUS O!Play HD2 -mediasoitin 2-15 Tiedostojen jakaminen julkisesta kansiosta Julkiset kansiot mahdollistavat tiedostojesi jakamisen muiden tietokonettasi käyttävien tai verkossa olevien käyttäjien kanssa. Tiedostojen jakaminen julkisesta kansiosta: Valitse > Asiakirjat. Napsauta siirtymisruudun Suosikkilinkit-kohdassa Julkinen-painiketta. Aseta kaikki jaettavat tiedostot tai kansiot Julkisen kansion alikansioihin. Katso edellisistä kappaleista, kuinka Julkisen kansion tiedostojen ja kansioiden käyttöä rajoitetaan. Käyttäjän Julkiseen kansioon pääsyn rajoittaminen: Voit kytkeä päälle salasanasuojatun jakamistoiminnon rajoittaaksesi Julkiseen kansion pääsyn vain henkilöihin, joilla on tietokoneessasi käyttäjätili ja salasana Valitse > Ohjauspaneeli > Verkko ja Internet > Verkko- ja jakamiskeskus käynnistääksesi Verkon ja jakamiskeskuksen. Valitse Salasanasuojattu jakaminen -avattavasta valikosta Ota salasanasuojattu jakaminen käyttöön. Kun olet valmis, napsauta Käytä. Käyttäjän Julkisen kansion käyttöoikeustason asettaminen: Valitse > Ohjauspaneeli > Verkko ja Internet > Verkko- ja jakamiskeskus käynnistääksesi Verkon ja jakamiskeskuksen. Valitse Julkinen-kansion jakaminen -avattavasta luettelosta mikä tahansa näistä kolmesta vaihtoehdosta: 3. Ota jakaminen käyttöön, jotta kuka tahansa verkkoyhteydessä oleva voi avata tiedostoja Ota jakaminen käyttöön, jotta kuka tahansa verkkoyhteydessä oleva voi avata, muuttaa ja luoda tiedostoja Poista jakaminen käytöstä (tähän tietokoneeseen kirjautuneet käyttäjät voivat yhä käyttää tätä kansiota) Kun olet valmis, napsauta Käytä.

16 2-16 Luku 2: Verkon asennus ja palvelut Tiedostojen jakaminen Windows 7 -käyttöjärjestelmässä Tietokoneen konfigurointi kansioiden jakamisen mahdollistamiseksi: 3. Valitse tietokoneen kansiot, joissa jaettavat tiedostot Valitse Apple-valikko > Järjestelmäasetukset. Osoita kansioon, jonka haluat olet valmis, osoita Asetukset palataksesi edelliseen näyttöön. Paina vaihtaaksesi toiston ja tauon välillä. Paina kelataksesi toistoa määrittääksesi musiikkitoiston asetuksia. Paina lisätäksesi äänenvoimakkuutta. Paina vähentääksesi palataksesi edelliseen videotiedostoon. Paina siirtyäksesi seuraavaan valitaksesi katsomasi videon kielen. Paina käynnistääksesi poistaaksesi levyn ulkoisesta video toistaa.toista painamalla -tai -painiketta. näyttää automaattisesti Varmistu, että tekstitysmuotoa tuetaan määrittäminen: palataksesi edelliseen näyttöön. Paina vaihtaaksesi toiston ja tauon välillä. Paina kelataksesi toistoa palataksesi edelliseen musiikkitiedostoon. Paina siirtyäksesi seuraavaan musiikkitiedostoon. Paina konfiguroidaksesi musiikin toiston asetukset. Paina käynnistääksesi otat äänilähdön pois käytöstä. Paina ryhmitelläksesi kaikki tallennuslaitteen musiikkitiedostot ja toistaaksesi ne satunnaisessa järjestyksessä. 3-8 Luku 3: O!Play HD2 -mediasoittimen käyttö Musiikkitiedoston toistaminen Musiikkitiedoston toistaminen: 1. Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan Music (Musiikki) ja paina sitten -painiketta. Voit myös painaa -syöttääksesi syöttääksesi Movies (Elokuvat)-tilan. 2. Valitse ylä/alanäppäimillä / musiikkitiedoston lähde ja paina sitten lisätietoja luvun 2 kappaleesta Tiedostojen jakaminen verkossa. 3. Paikallista ylä/alanäppäimillä / musiikki, jota haluat kuunnella. Toista musiikki kuunnella.toista painamalla -tai tai -painiketta. painiketta. Voit painaa -painiketta kopioidaksesi, poistaaksesi, uudelleennimetäksesi ja painiketta siirtääksesi valitun tiedoston. Paina -painiketta ryhmitelläksesi kaikki tallennuslaitteen videotiedostot ja painiketta toistaaksesi ne satunnaisessa järjestyksessä. ASUS O!Play HD2 -mediasoitin 3-9 Audiotoistoasetusten määrittäminen Audiotoistoasetusvalikolla voi määrittää audioasetuksia, kuten Repeat (Toista uudelleen) - ja Shuffle Loop (Sekoitussilmukka) -valintoja. Audiotoistoasetusten määrittäminen: 1. Käynnistä audiotoiston asetusvalikko painamalla toiston aikana -painiketta. painiketta. 2. Voit navigoida määritettävään toimintoon painamalla ylös/alasnäppäimiä / Vahvista valinta painamalla -painiketta. painiketta. Audioasetusten määrittäminen Asetukset-tilassa: Voit käynnistää Setup (Asetukset) -valikon myös -painiketta painiketta painamalla. 2. Navigoi kohtaan Audio ja paina sitten oikea-painiketta voidaksesi valita audioasetukset. Voit kytkeä päälle tilan Night Mode (Yötila) kuunnellaksesi musiikkia yöllä niin, ettei se häiritse muita. Jos haluat määrittää Digital Output (Digitaalinen lähtö) -asetuksia, katso seuraavasta valintojen kuvaukset: HDMI LPCM (Oletus): Valitse tämä vaihtoehto, kun liität TV-vastaanottimen mediasoittimen HDMI-porttiin. HDMI RAW: Valitse tämä vaihtoehto monikanavaiselle audiovastaanottimelle. Audion RAW-tiedot lähetetään HDMI-monikanava-vastaanottimeen koodausta varten. SPDIF LPCM: Valitse tämä vaihtoehto S/PDIF-audiovastaanottimelle. SPDIF RAW: Valitse tämä vaihtoehto S/PDIF-monikanavaiselle audiovastaanottimelle. Audion RAW-tiedot lähetetään S/PDIF-monikanavavastaanottimeen koodausta varten Luku 3: O!Play HD2 -mediasoittimen käyttö Valokuvien katselu Valokuvien katselu Valokuvien katselu: 1. Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan Photo (Valokuva) ja paina sitten -painiketta. painiketta. Voit myös painaa -syöttääksesi syöttääksesi Photo (Valokuva)-tilan. 2. Valitse ylä/alanäppäimillä / valokuvalähde ja paina sitten -painiketta. Paikallista valokuva, jota haluat katsella. Selaa valokuvia painamalla -painiketta. Voit näyttää valokuvat diaesitysmuodossa painamalla lähdekansiossa olevat valokuvat painiketta. näytetään -tai toistoasetusten -painiketta tai painiketta 3-12 Luku 3: O!Play HD2 -mediasoittimen käyttö Tiedostojenhallinta Tiedostojenhallinta tarjoaa sekä laitehallinnan että mediatiedostohallinnan, joilla voi selata mediatiedostoja tiedostotyyppien mukaan (All Media (Kaikki mediat), Movies (Elokuvat), Photos (Valokuvat) ja Music (Musiikki)) sekä tiedostolähteitä (USB, Network (Verkko) ja UPnP). Varmista, että O!Play HD2 -mediasoitin on liitetty oikein verkkoon. Katso luvusta 2 lisätietoja verkkoyhteyden muodostamisesta. Jos haluat skannata uudelleen kovalevyasemasi, suorita loppuun saakka jokin seuraavista vaiheista: Mene kohtaan Setup (Asennus) > System (Järjestelmä) > Scan Storage (Skannaa tallennustila) > Auto Scan (Automaattinen haku), ja sen jälkeen napsauta on (päälle). Mene kohtaan Setup (Asennus) > System (Järjestelmä) > Scan Storage action (Skannaa tallennustoiminto) ja napsauta sen jälkeen rescan storage (hae tallennus uudelleen). Mediatiedostojen selaaminen Tiedostonhallinnalla: 1. Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan File Manager (Tiedostojenhallinta) ja paina sitten -painiketta. painiketta. 2. Navigoi ylös/alas-näppäimillä / kohdissa All Media (Kaikki mediat), Movies (Elokuvat), Photos (Valokuvat) ja Music (Musiikki) valitaksesi tiedostotyypit, joita haluat selata ja paina sitten - tai -painiketta.

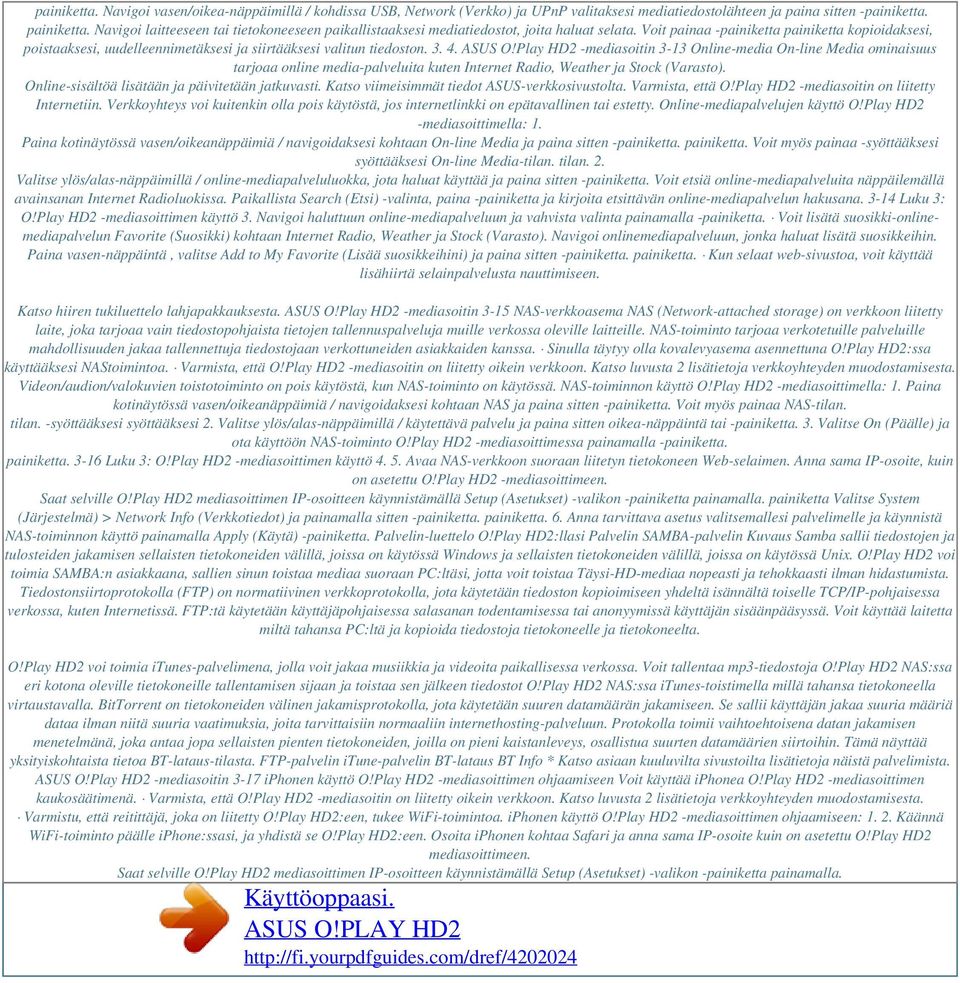

17 painiketta. Navigoi vasen/oikea-näppäimillä / kohdissa USB, Network (Verkko) ja UPnP valitaksesi mediatiedostolähteen ja paina sitten -painiketta. painiketta. Navigoi laitteeseen tai tietokoneeseen paikallistaaksesi mediatiedostot, joita haluat selata. Voit painaa -painiketta painiketta kopioidaksesi, poistaaksesi, uudelleennimetäksesi ja siirtääksesi valitun tiedoston ASUS O!Play HD2 -mediasoitin 3-13 Online-media On-line Media ominaisuus tarjoaa online media-palveluita kuten Internet Radio, Weather ja Stock (Varasto). Online-sisältöä lisätään ja päivitetään jatkuvasti. Katso viimeisimmät tiedot ASUS-verkkosivustolta. Varmista, että O!Play HD2 -mediasoitin on liitetty Internetiin. Verkkoyhteys voi kuitenkin olla pois käytöstä, jos internetlinkki on epätavallinen tai estetty. Online-mediapalvelujen käyttö O!Play HD2 -mediasoittimella: 1. Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan On-line Media ja paina sitten -painiketta. painiketta. Voit myös painaa -syöttääksesi syöttääksesi On-line Media-tilan. tilan. 2. Valitse ylös/alas-näppäimillä / online-mediapalveluluokka, jota haluat käyttää ja paina sitten -painiketta. Voit etsiä online-mediapalveluita näppäilemällä avainsanan Internet Radioluokissa. Paikallista Search (Etsi) -valinta, paina -painiketta ja kirjoita etsittävän online-mediapalvelun hakusana Luku 3: O!Play HD2 -mediasoittimen käyttö 3. Navigoi haluttuun online-mediapalveluun ja vahvista valinta painamalla -painiketta. Voit lisätä suosikki-onlinemediapalvelun Favorite (Suosikki) kohtaan Internet Radio, Weather ja Stock (Varasto). Navigoi onlinemediapalveluun, jonka haluat lisätä suosikkeihin. Paina vasen-näppäintä, valitse Add to My Favorite (Lisää suosikkeihini) ja paina sitten -painiketta. painiketta. Kun selaat web-sivustoa, voit käyttää lisähiirtä selainpalvelusta nauttimiseen. Katso hiiren tukiluettelo lahjapakkauksesta. ASUS O!Play HD2 -mediasoitin 3-15 NAS-verkkoasema NAS (Network-attached storage) on verkkoon liitetty laite, joka tarjoaa vain tiedostopohjaista tietojen tallennuspalveluja muille verkossa oleville laitteille. NAS-toiminto tarjoaa verkotetuille palveluille mahdollisuuden jakaa tallennettuja tiedostojaan verkottuneiden asiakkaiden kanssa. Sinulla täytyy olla kovalevyasema asennettuna O!Play HD2:ssa käyttääksesi NAStoimintoa. Varmista, että O!Play HD2 -mediasoitin on liitetty oikein verkkoon. Katso luvusta 2 lisätietoja verkkoyhteyden muodostamisesta. Videon/audion/valokuvien toistotoiminto on pois käytöstä, kun NAS-toiminto on käytössä. NAS-toiminnon käyttö O!Play HD2 -mediasoittimella: 1. Paina kotinäytössä vasen/oikeanäppäimiä / navigoidaksesi kohtaan NAS ja paina sitten -painiketta. Voit myös painaa NAS-tilan. tilan. -syöttääksesi syöttääksesi 2. Valitse ylös/alas-näppäimillä / käytettävä palvelu ja paina sitten oikea-näppäintä tai -painiketta. 3. Valitse On (Päälle) ja ota käyttöön NAS-toiminto O!Play HD2 -mediasoittimessa painamalla -painiketta. painiketta Luku 3: O!Play HD2 -mediasoittimen käyttö Avaa NAS-verkkoon suoraan liitetyn tietokoneen Web-selaimen. Anna sama IP-osoite, kuin on asetettu O!Play HD2 -mediasoittimeen. Saat selville O!Play HD2 mediasoittimen IP-osoitteen käynnistämällä Setup (Asetukset) -valikon -painiketta painamalla. painiketta Valitse System (Järjestelmä) > Network Info (Verkkotiedot) ja painamalla sitten -painiketta. painiketta. 6. Anna tarvittava asetus valitsemallesi palvelimelle ja käynnistä NAS-toiminnon käyttö painamalla Apply (Käytä) -painiketta. Palvelin-luettelo O!Play HD2:llasi Palvelin SAMBA-palvelin Kuvaus Samba sallii tiedostojen ja tulosteiden jakamisen sellaisten tietokoneiden välillä, joissa on käytössä Windows ja sellaisten tietokoneiden välillä, joissa on käytössä Unix. O!Play HD2 voi toimia SAMBA:n asiakkaana, sallien sinun toistaa mediaa suoraan PC:ltäsi, jotta voit toistaa Täysi-HD-mediaa nopeasti ja tehokkaasti ilman hidastumista. Tiedostonsiirtoprotokolla (FTP) on normatiivinen verkkoprotokolla, jota käytetään tiedoston kopioimiseen yhdeltä isännältä toiselle TCP/IP-pohjaisessa verkossa, kuten Internetissä. FTP:tä käytetään käyttäjäpohjaisessa salasanan todentamisessa tai anonyymissä käyttäjän sisäänpääsyssä. Voit käyttää laitetta miltä tahansa PC:ltä ja kopioida tiedostoja tietokoneelle ja tietokoneelta. O!Play HD2 voi toimia itunes-palvelimena, jolla voit jakaa musiikkia ja videoita paikallisessa verkossa. Voit tallentaa mp3-tiedostoja O!Play HD2 NAS:ssa eri kotona oleville tietokoneille tallentamisen sijaan ja toistaa sen jälkeen tiedostot O!Play HD2 NAS:ssa itunes-toistimella millä tahansa tietokoneella virtaustavalla. BitTorrent on tietokoneiden välinen jakamisprotokolla, jota käytetään suuren datamäärän jakamiseen. Se sallii käyttäjän jakaa suuria määriä dataa ilman niitä suuria vaatimuksia, joita tarvittaisiin normaaliin internethosting-palveluun. Protokolla toimii vaihtoehtoisena datan jakamisen menetelmänä, joka antaa jopa sellaisten pienten tietokoneiden, joilla on pieni kaistanleveys, osallistua suurten datamäärien siirtoihin. Tämä näyttää yksityiskohtaista tietoa BT-lataus-tilasta. FTP-palvelin itune-palvelin BT-lataus BT Info * Katso asiaan kuuluvilta sivustoilta lisätietoja näistä palvelimista. ASUS O!Play HD2 -mediasoitin 3-17 iphonen käyttö O!Play HD2 -mediasoittimen ohjaamiseen Voit käyttää iphonea O!Play HD2 -mediasoittimen kaukosäätimenä. Varmista, että O!Play HD2 -mediasoitin on liitetty oikein verkkoon. Katso luvusta 2 lisätietoja verkkoyhteyden muodostamisesta. Varmistu, että reitittäjä, joka on liitetty O!Play HD2:een, tukee WiFi-toimintoa. iphonen käyttö O!Play HD2 -mediasoittimen ohjaamiseen: Käännä WiFi-toiminto päälle iphone:ssasi, ja yhdistä se O!Play HD2:een. Osoita iphonen kohtaa Safari ja anna sama IP-osoite kuin on asetettu O!Play HD2 mediasoittimeen. Saat selville O!Play HD2 mediasoittimen IP-osoitteen käynnistämällä Setup (Asetukset) -valikon -painiketta painamalla.

18 Valitse System (Järjestelmä) > Network Info (Verkkotiedot) ja painamalla sitten -painiketta. Seuraava näyttö tulee näkyviin iphonessa. Nyt voit käyttää iphonea O!Play HD2 -mediasoittimen ohjaamiseen. 3. Navigointi/OKnäppäimet Näyttää kotivalikon Palauttaa edelliseen näyttöön Valitsee elokuva-, musiikki- ja valokuvatehosteet Näyttää tiedostonimen, tiedostotyypin ja ajan. Sinulla saattaa olla lisätoiminto-välilehtiä eri tiloja varten. Katso alla olevaa taulukkoa lisätietoja varten. Tilat Elokuvat Musiikki Valokuva Lisätoiminto-välilehdet Edellinen, Seuraava, Toista/Tauko, Pika-eteenpäin, Pika-taaksepäin, Pysäytä, ja Mykistä/Ääni päälle Edellinen, Seuraava, Toista/Tauko, Mykistä/Ääni päälle, ja Pysäytä Edellinen, Seuraava, Zoomaa, Pyöritä oikealle 90, Pyöritä vasemmalle 90, ja Pysäytä 3-18 Luku 3: O!Play HD2 -mediasoittimen käyttö Luku 4: Vianmääritys Vianmääritys Tässä osiossa on ratkaisuja yleisiin ongelmiin, joita voi tulla vastaan ASUS O!Play HD2 -mediasoittimen asennuksessa tai käytössä. Näihin ongelmiin on olemassa yksinkertainen vianmääritys, jonka voit itse suorittaa. Ota yhteyttä tekniseen ASUStukeen, jos kohtaat ongelman, jota ei mainita tässä kappaleessa. Näyttö K1. Mediasoitin ei toimi. Ajattelet, että ongelma voi johtua mediasoittimen virtamuuntajasta. On mahdollista, että mediasoittimen virtamuuntaja on käynnistänyt ylikuormitussuojaustoiminnon - automaattinen sammutus ylikuormitustilanteissa, kuten ylivirta, ylijännite ja ylilämpö. Irrota mediasoittimen virtamuuntaja ja odota muutama minuutti ennen kuin liität soittimen virtasovittimen suoraan pistorasiaan. Käynnistä mediasoitin uudelleen. Jos ongelma ei poistu, ota yhteys jälleenmyyjään. K2. TV:n kuvaruutu on tyhjä ja mediasoittimen virran merkkivalo pysyy sammuneena. Varmista, että TV-vastaanotin on kytketty päälle. Varmista, että mediasoittimen virtamuuntaja ja virtalähde toimivat. Varmista, että mediasoittimen virtasovittimen pistoke on kiinnitetty tiukasti soittimen takapaneeliin ja virtalähteeseen. K3. En näe ohjattua asennusta, kun kytken soittimen päälle ensimmäistä kertaa. TV:n kuvaruutu on tyhjä ja mediasoittimen virran merkkivalo palaa. Varmista, että TV-vastaanotin on kytketty päälle. Varmista, että AV/HDMI-kaapeli on liitetty oikeisiin liitäntöihin sekä TVvastaanottimessa että mediasoittimessa. Varmista, että TV-vastaanotin on kytketty asianmukaiseen videolähteeseen (AV IN tai HDMI). Sinun on ehkä muutettava videolähteitä TV:n kaukosäätimellä. 4-1 Sammuta media-toistimesi ja odota muutama minuutti ennen kuin käynnistät sen jälleen tai paina palautuspainiketta taka-paneelissa. Varmistu, että TV:si HDMI-resoluutio tukee 720p, 1080i, tai 1080p. Kun olet sammuttanut mediatoistimesi, odota muutama sekunti, kunnes virran poiskytkentä on valmis. Älä paina toistuvasti kaukosäädintä virran poiskytkennän aikana. Poikkeava virran poiskytkentä saattaa aiheuttaa mediatoistimesi kaatumisen. Jos tilanne ilmenee mediatoistimessasi, liitä virta adapteri uudelleen. Varmista, että AV/HDMI-kaapeli on liitetty oikeisiin liitäntöihin sekä TVvastaanottimessa että mediasoittimessa. Varmista, että mediasoittimen virran merkkivalo palaa. Varmista, että TV-järjestelmä vastaa maassasi käytettävää järjestelmää. Varmista, että oikea videoresoluutiovalinta on valittu. Varmista, että mediapalvelimesi (kuten USB-tallennuslaite) tai tietokoneesi on kytketty päälle, ja ettei laite ole valmiustilassa. Jos käytät langallista verkkoa, tarkista, että Ethernet-kaapeli on liitetty oikein mediasoittimeen ja verkon reitittimeen. Tarkista, että reititin on kytketty päälle. Tarkista, että käyttämäsi mediapalvelin (tietokone) on jakanut mediasoittimen asiakkaana, ja että myös tiedostot ovat jaettuja. Jos käytät staattista IP-osoitetta, tarkista, että IP-osoite on samalla alueella kuin muut verkossasi olevat osoitteet. Varmista, ettei osoite jo ole toisen tietokoneen tai laitteen käytössä. Varmista, että jakamasi tiedostot ovat tuettua tiedostomuotoa. K4. TV:n kuvaruutu vilkkuu ja on sumea. K5. Musiikki-, video- tai valokuvatiedostoja ei löydy. K6. Tiettyjä tiedostoja ei voi toistaa mediasoittimella. Mediasoitin ei ehkä tue tiedoston video- tai audiomuotoa. Katso lisätietoja mediasoittimen tukemista mediamuodoista luvun 1 teknisten tietojen yhteenvedosta. K7. Vain yksi video/musiikki/valokuva toistetaan, kun valitsen sen. Kuinka toistetaan koko lista? Kun valitset videon/musiikin/valokuvan toistettavaksi, kaukosäätimen OKpainikkeen painaminen toistaa vain valitun tiedoston, kun taas TOISTA/TAUKOpainikkeen painaminen toistaa koko tiedostolistan. 4-2 Luku 4: Vianmääritys K8. Ethernet-portin merkkivalot eivät vilku eikä langallinen yhteys toimi. Varmista, että lähiverkkokaapelin pistoke on tiukasti liitetty mediasoittimen takapaneelissa olevaan Ethernet-porttiin. Vaihda toimivaan lähiverkkokaapeliin. Yritä liittää lähiverkkokaapeli uudelleen mediasoittimeen pitääksesi verkkoyhteyden aktiivisena. Audio K1. Ääntä ei kuulu. Varmista, ettei viihdeyksikön äänenvoimakkuus ole mykistystilassa. Navigoi kohtaan Setup (Asetukset) > System screen (Järjestelmän näyttö) ja varmista, että oikea digitaalinen lähtöasetus on otettu käyttöön. Jos käytät usean audion vahvistinta, RAW-asetuksen tulisi olla käytössä. Jos katsot videota, joka tukee useita audiokanavia, paina Audio Options (Äänivalinnat) -painiketta toistuvasti, kunnes haluttu audiokanava tulee näkyviin. Varmista, että audiokaapelit on liitetty oikein. Jos audiokaapelit on liitetty TV-vastaanottimeen, TV on kytkettävä päälle musiikkitiedostojen toistamiseksi. Jos audiokaapelit on liitetty stereolaitteeseen, varmista, että stereolaite on päällä, ja että oikea stereotulo on valittu. Jos sinulla on ongelmia oikean audiolähteen valitsemisessa, katso lisätietoja stereolaitteen toimitukseen kuuluvista ohjeista.

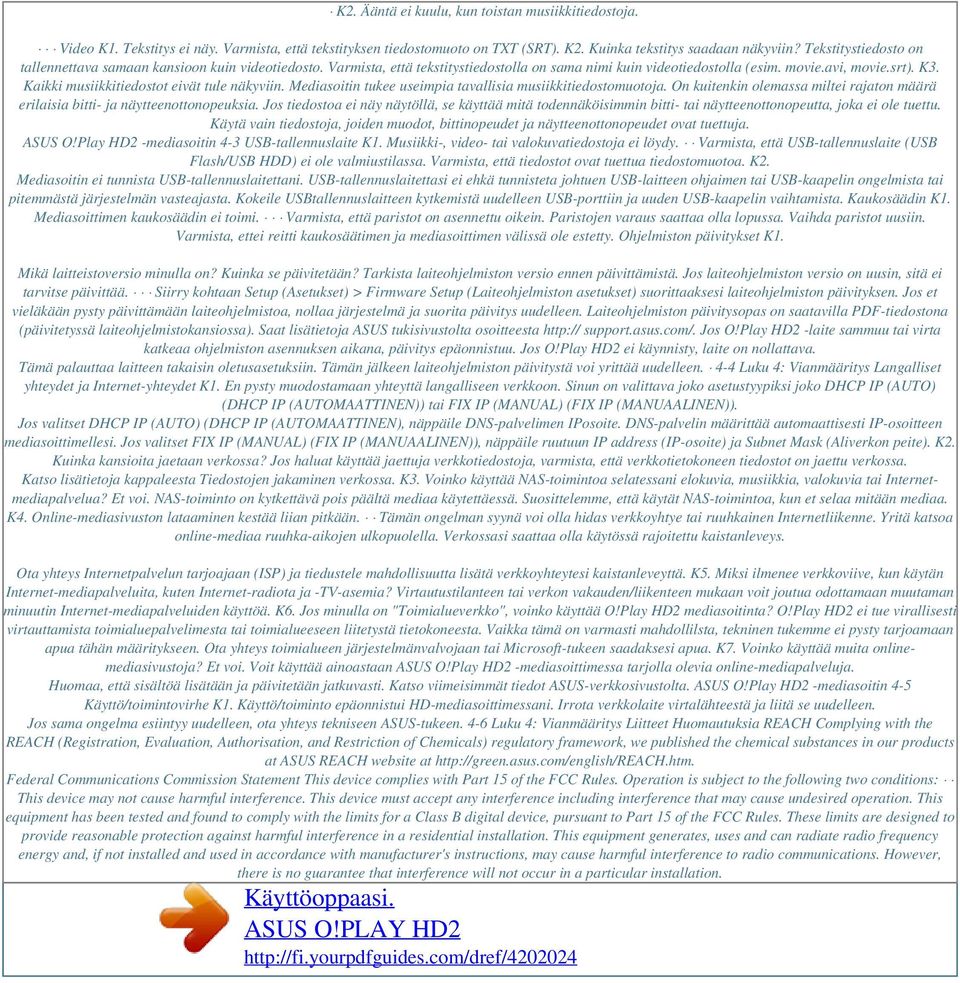

19 Powered by TCPDF ( K2. Ääntä ei kuulu, kun toistan musiikkitiedostoja. Video K1. Tekstitys ei näy. Varmista, että tekstityksen tiedostomuoto on TXT (SRT). K2. Kuinka tekstitys saadaan näkyviin? Tekstitystiedosto on tallennettava samaan kansioon kuin videotiedosto. Varmista, että tekstitystiedostolla on sama nimi kuin videotiedostolla (esim. movie.avi, movie.srt). K3. Kaikki musiikkitiedostot eivät tule näkyviin. Mediasoitin tukee useimpia tavallisia musiikkitiedostomuotoja. On kuitenkin olemassa miltei rajaton määrä erilaisia bitti- ja näytteenottonopeuksia. Jos tiedostoa ei näy näytöllä, se käyttää mitä todennäköisimmin bitti- tai näytteenottonopeutta, joka ei ole tuettu. Käytä vain tiedostoja, joiden muodot, bittinopeudet ja näytteenottonopeudet ovat tuettuja. ASUS O!Play HD2 -mediasoitin 4-3 USB-tallennuslaite K1. Musiikki-, video- tai valokuvatiedostoja ei löydy. Varmista, että USB-tallennuslaite (USB Flash/USB HDD) ei ole valmiustilassa. Varmista, että tiedostot ovat tuettua tiedostomuotoa. K2. Mediasoitin ei tunnista USB-tallennuslaitettani. USB-tallennuslaitettasi ei ehkä tunnisteta johtuen USB-laitteen ohjaimen tai USB-kaapelin ongelmista tai pitemmästä järjestelmän vasteajasta. Kokeile USBtallennuslaitteen kytkemistä uudelleen USB-porttiin ja uuden USB-kaapelin vaihtamista. Kaukosäädin K1. Mediasoittimen kaukosäädin ei toimi. Varmista, että paristot on asennettu oikein. Paristojen varaus saattaa olla lopussa. Vaihda paristot uusiin. Varmista, ettei reitti kaukosäätimen ja mediasoittimen välissä ole estetty. Ohjelmiston päivitykset K1. Mikä laitteistoversio minulla on? Kuinka se päivitetään? Tarkista laiteohjelmiston versio ennen päivittämistä. Jos laiteohjelmiston versio on uusin, sitä ei tarvitse päivittää. Siirry kohtaan Setup (Asetukset) > Firmware Setup (Laiteohjelmiston asetukset) suorittaaksesi laiteohjelmiston päivityksen. Jos et vieläkään pysty päivittämään laiteohjelmistoa, nollaa järjestelmä ja suorita päivitys uudelleen. Laiteohjelmiston päivitysopas on saatavilla PDF-tiedostona (päivitetyssä laiteohjelmistokansiossa). Saat lisätietoja ASUS tukisivustolta osoitteesta support.asus.com/. Jos O!Play HD2 -laite sammuu tai virta katkeaa ohjelmiston asennuksen aikana, päivitys epäonnistuu. Jos O!Play HD2 ei käynnisty, laite on nollattava. Tämä palauttaa laitteen takaisin oletusasetuksiin. Tämän jälkeen laiteohjelmiston päivitystä voi yrittää uudelleen. 4-4 Luku 4: Vianmääritys Langalliset yhteydet ja Internet-yhteydet K1. En pysty muodostamaan yhteyttä langalliseen verkkoon. Sinun on valittava joko asetustyypiksi joko DHCP IP (AUTO) (DHCP IP (AUTOMAATTINEN)) tai FIX IP (MANUAL) (FIX IP (MANUAALINEN)). Jos valitset DHCP IP (AUTO) (DHCP IP (AUTOMAATTINEN), näppäile DNS-palvelimen IPosoite. DNS-palvelin määrittää automaattisesti IP-osoitteen mediasoittimellesi. Jos valitset FIX IP (MANUAL) (FIX IP (MANUAALINEN)), näppäile ruutuun IP address (IP-osoite) ja Subnet Mask (Aliverkon peite). K2. Kuinka kansioita jaetaan verkossa? Jos haluat käyttää jaettuja verkkotiedostoja, varmista, että verkkotietokoneen tiedostot on jaettu verkossa. Katso lisätietoja kappaleesta Tiedostojen jakaminen verkossa. K3. Voinko käyttää NAS-toimintoa selatessani elokuvia, musiikkia, valokuvia tai Internetmediapalvelua? Et voi. NAS-toiminto on kytkettävä pois päältä mediaa käytettäessä. Suosittelemme, että käytät NAS-toimintoa, kun et selaa mitään mediaa. K4. Online-mediasivuston lataaminen kestää liian pitkään. Tämän ongelman syynä voi olla hidas verkkoyhtye tai ruuhkainen Internetliikenne. Yritä katsoa online-mediaa ruuhka-aikojen ulkopuolella. Verkossasi saattaa olla käytössä rajoitettu kaistanleveys. Ota yhteys Internetpalvelun tarjoajaan (ISP) ja tiedustele mahdollisuutta lisätä verkkoyhteytesi kaistanleveyttä. K5. Miksi ilmenee verkkoviive, kun käytän Internet-mediapalveluita, kuten Internet-radiota ja -TV-asemia? Virtautustilanteen tai verkon vakauden/liikenteen mukaan voit joutua odottamaan muutaman minuutin Internet-mediapalveluiden käyttöä. K6. Jos minulla on "Toimialueverkko", voinko käyttää O!Play HD2 mediasoitinta? O!Play HD2 ei tue virallisesti virtauttamista toimialuepalvelimesta tai toimialueeseen liitetystä tietokoneesta. Vaikka tämä on varmasti mahdollilsta, tekninen tukemme ei pysty tarjoamaan apua tähän määritykseen. Ota yhteys toimialueen järjestelmänvalvojaan tai Microsoft-tukeen saadaksesi apua. K7. Voinko käyttää muita onlinemediasivustoja? Et voi. Voit käyttää ainoastaan ASUS O!Play HD2 -mediasoittimessa tarjolla olevia online-mediapalveluja. Huomaa, että sisältöä lisätään ja päivitetään jatkuvasti. Katso viimeisimmät tiedot ASUS-verkkosivustolta. ASUS O!Play HD2 -mediasoitin 4-5 Käyttö/toimintovirhe K1. Käyttö/toiminto epäonnistui HD-mediasoittimessani. Irrota verkkolaite virtalähteestä ja liitä se uudelleen. Jos sama ongelma esiintyy uudelleen, ota yhteys tekniseen ASUS-tukeen. 4-6 Luku 4: Vianmääritys Liitteet Huomautuksia REACH Complying with the REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) regulatory framework, we published the chemical substances in our products at ASUS REACH website at Federal Communications Commission Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with manufacturer's instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.
