Arkkitehti?

Transkriptio

1 1 Johdanto 1.1 Mikä on ohjelmistoarkkitehtuuri? 1.2 Ohjelmistoarkkitehtuuri ja laatuvaatimukset 1.3 Katsaus ohjelmistotuotannon kehittymiseen 1.4 Miksi ohjelmistoarkkitehtuuri on tärkeä 1.5 Ohjelmistoarkkitehtuuri ja ohjelmistokehitysprosessi 1.6 Ohjelmistoarkkitehtuuri ja organisaatio 1.7 Ohjelmiston osittaminen 1.8 Toteutusalustan arkkitehtuuri 1.9 Yhteenvetoa 1

2 Arkkitehti? 2

3 Onko tämä arkkitehtuuria? Ohjelmisto toteutetaan siten, että se käyttää P2P-topologiaa Valitaan toteutusteknologiaksi QT Käytetään OpenSource-kirjastoa openssl Softa julkaistaan lisenssillä GPL Ohjelmisto toteutetaan käyttäen ketteriä menetelmiä Ohjelmiston pitää olla valmis tammikuussa 2013

4 1.1 Mikä on ohjelmistoarkkitehtuuri? Mitä asioita ohjelmistoarkkitehtuuri sisältää? - Miten toiminnallisuus on jaettu alijärjestelmien kesken? - Miten alijärjestelmät kommunikoivat keskenään? - Miksi näin on tehty? 4

5 Standardien määritelmät Software architecture: The fundamental organization of a system embodied in its components, their relationships to each other and to the environment, and the principles guiding its design and evolution. (IEEE Standard ) Software architecture: The fundamental conception of a system in its environment embodied in elements, their relationships to each other and to the environment, and the principles guiding its design and evolution. (ISO/IEC 42010) 5

6 Arkkitehtuuri järjestelmän kehitysperiaatteena "Architecture is the set of design decisions about any system that keeps its implementors and maintainers from exercising needless creativity." (D'Souza & Wills) - tietyt kiinnitetyt perusratkaisut - tietyn teknologian käyttö(tapa) - tiettyjen tietorakenteiden käyttö(tapa) - tiettyjen suunnittelumallien käyttö(tapa) - käyttösuhteiden säännöt - poikkeusten käsittelysäännöt Arkkitehtuuri = järjestelmän laki 6

7 Boehmin määritelmä: yhteys vaatimuksiin A software system architecture comprises a collection of software and system components, connections, and constraints a collection of system requirements a rationale which demonstrates that the components, connections, and constraints define a system that, if implemented, would satisfy the collection of system requirements 7

8 Arkkitehtuuritietämys (Kruchten & co.) Architectural Knowledge = Design Decisions+Design 8

9 Bass & Clements The software architecture of a program or computing system is the structure or structures of the system, which comprise software elements, the externally visible properties of those elements, and the relationships among them. 9

10 toisaalta Even though every system has an architecture, it does not necessarily follow that the architecture is known to any one. This reveals the difference between the architecture and the representation of that architecture. Unfortunately, an architecture can exist independently of its description or specification, which raises the importance of architecture documentation and architecture reconstruction. (Bass & Clements) 10

11 Kaksi eri arkkitehtuurikäsitystä Suunniteltu arkkitehtuuri Suunnittelijan tahdonilmaus, järjestelmälle määritelty, spesifikaatio Olemassa olevan järjestelmän arkkitehtuuri Järjestelmän ominaisuus, järjestelmän määrittelemä Ongelmia: Vain ideaalisessa maailmassa nämä ovat sama asia Yleensä ei tarkenneta kummasta puhutaan Suunniteltua arkkitehtuuria ei ole välttämättä dokumentoitu Toteutuksen arkkitehtuuri vaikeasti nähtävissä/määriteltävissä 13

12 Mitkä asiat vaikuttavat arkkitehdin päätökseen? Resources: I have two Scrum teams Experience: I have had bad experiences using Struts Requirements: The system should have response time under 1 s when there is users logged in the service. Personal preference: I prefer to use open source components over commercial ones..and many other concerns. Architect Business goals: Company should take technology X in use within two years. Time-to-market: Product should be released next week, I just do this quick-n-dirty solution

13 1.2 Ohjelmistoarkkitehtuuri ja laatuvaatimukset Ohjelmiston arkkitehtuuri määräytyy pääasiassa sen laatuvaatimusten, ei toiminnallisten vaatimusten perusteella Arkkitehtuuri on tapa ottaa huomioon järjestelmän laatuvaatimukset ohjelmistokehitysprosessissa Tässä laadulla ei viitata virheettömyyteen vaan siihen millä laadulla järjestelmä tekee loogiset toimintonsa Esimerkiksi Ohjelmiston vasteaika on normaalilla kuormalla 5 ms. Järjestelmän pitää olla toimintavalmis 3 minuutissa käynnistämisestä. 16

14 Laatuvaatimukset Mikä tahansa järjestelmä voidaan toiminnallisuuden puolesta toteuttaa millä tahansa arkkitehtuurilla, joka koostuu toisiinsa liittyvistä komponenteista (ts., toiminnallisuus voidaan sijoitella miten hyvänsä järjestelmän osiin, jos mikään osa ei ole irrallinen muusta järjestelmästä). Pelkän loogisen toiminnallisuuden kannalta arkkitehtuuri ei ole kovin merkittävä. Toiminta A Toiminta B A tarvitsee B:tä? Kuinka usein? Millainen yhteys? => Suorituskyky 17

15 Kysyttävää? 18

16 1.3 Katsaus ohjelmistotuotannon kehittymiseen 19

17 Ohjelmointi Vaatimukset Ohjelmointikieli Vaatimusten toteutus ohjelmointikielellä Ohjelma Programming-in-the-small Ongelma: Ohjelmointikielen hallinta Ratkaisu: Ohjelmointiympäristöt 20

18 Järjestelmäkehitys Vaatimukset Ohjelmointikieli Programming-in-the-large Ongelma: Riippuvuuksien hallinta Ratkaisu: Arkkitehtuuri Komponent Komponent Komponent Komponentti 21

19 Ohjelmistotuotanto Vaatimukset Ohjelmointikieli Prosessi Programming-in-the-many Ongelma: Ihmisten hallinta Ratkaisu: Prosessi Komponent Komponent Komponent Komponentti 22

20 Hajautetut järjestelmät Vaatimukset Ohjelmointikieli Prosessi Ongelma: Järjestelmän hajauttaminen, rinnakkaisuus Ratkaisu: Arkkitehtuuri Komponent Komponent Komponent Komponentti Rinnakkaiset laitealustat 23

21 Mallipohjainen ohjelmistotuotanto Vaatimukset Ohjelmointikieli malli malli malli Model-driven development Ongelma: Monimutkaisuuden hallinta Ratkaisu: Abstraktio, mallintaminen, arkkitehtuuri Komponent Komponent Komponent Komponentti 24

22 Model-Driven Development (MDD) Bran Selic 25

23 Tuoteperheet Vaatimukset malli Ohjelmointikieli Ohjelmointialusta malli Ongelma: Muunneltavuuden hallinta Ratkaisu: Arkkitehtuuri + prosessi malli Komponent Komponent Komponent Komponentti 26

24 Globaali ohjelmistokehitys Vaatimukset malli Ohjelmointikieli Ohjelmointialusta malli Ongelma: Työn hajauttaminen Ratkaisu: Arkkitehtuuri + prosessi malli Komponent Komponent Komponent Komponentti 27

25 Palvelut Liiketoimintapalvelut Vaatimukset malli Ohjelmointikieli Ohjelmointialusta malli malli Ongelma: Integrointi liiketoimintaan Ratkaisu: Arkkitehtuuri (SOA) Komponent Komponent Komponent Komponentti 28

26 Ohjelmistotuotanto tänään Liiketoimintapalvelut Vaatimukset malli Ohjelmointikieli Ohjelmointialusta malli malli Komponent Komponent Komponent Komponentti Ohjelmistoarkkitehtuuri on avain - komponentien välisten suhteiden hallintaan - järjestelmien monimutkaisuuden hallintaan - ohjelmistojen muunneltavuuden hallintaan - ohjelmistokehityksen ja laskennan hajauttamiseen - liiketoimintaintegrointiin 29

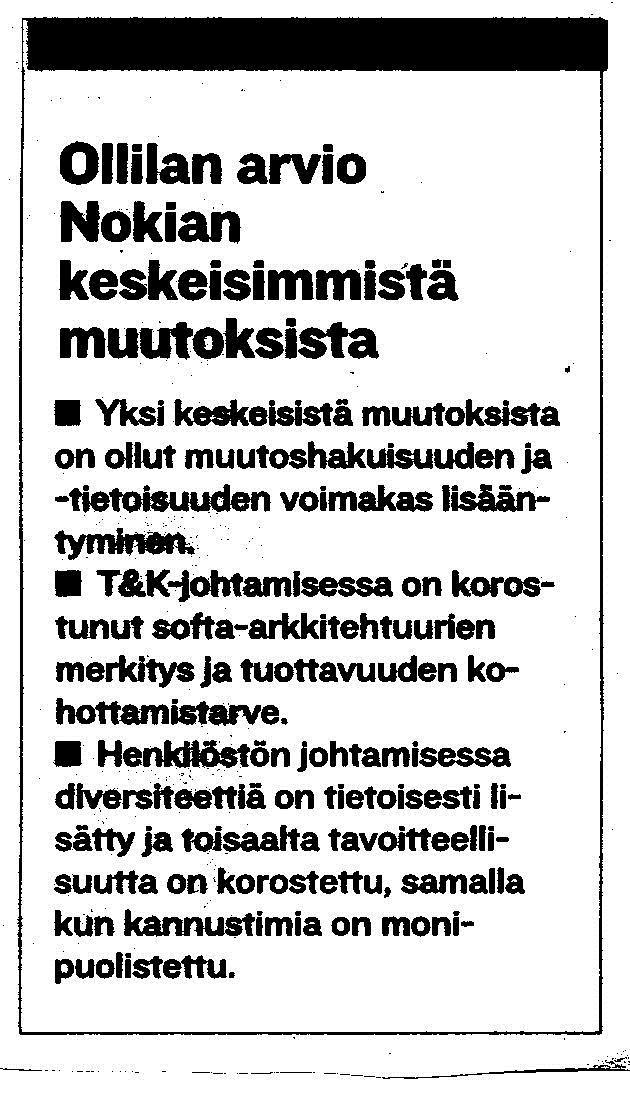

27 Taloussanomat

28 Kysyttävää? 31

29 1.4 Miksi ohjelmistoarkkitehtuuri on tärkeä? Tarjoaa abstraktiotason, jolla monet keskeiset järjestelmän kehittämiseen liittyvät ongelmat ratkaistaan Keskeinen kommunikoinnin väline ohjelmiston elinkaaren aikana: määrittelee ja nimeää järjestelmän keskeiset osat, ratkaisut, käsitteet Arkkitehtuuri antaa rajat ja helpottaa (tai tekee mahdolliseksi) järjestelmän rakentamista, testausta, ylläpitoa ja uudelleenkäyttöä Ensimmäinen analysoitavissa oleva järjestelmän esitysmuoto: järjestelmää voidaan testata ennen toteutusta 32

30 Epäonnistuneen ohjelmistoarkkitehtuurin seurauksia järjestelmää ei pystytä toteuttamaan järjestelmä ei valmistu suunnitellussa ajassa järjestelmä ei skaalaudu järjestelmä on tehoton järjestelmää on vaikea testata järjestelmää on vaikea ylläpitää järjestelmää ei pystytä uudelleenkäyttämään järjestelmää ei pystytä siirtämään toiseen ympäristöön 33

31 Syitä epäonnistuneeseen arkkitehtuuriin - huono kommunikaatio - arkkitehtuurin kannalta olennaisia vaatimuksia ei ole otettu huomioon - arkkitehti on kokematon tai heikkotahtoinen - johdolta tuleva painostus - kehitysprosessi ei tue arkkitehtuuria - arkkitehdiltä puuttuu kohdealueen tuntemus - muita? 34

32 Kysyttävää? 35

33 1.5 Ohjelmistoarkkitehtuuri ja ohjelmistokehitysprosessi 36

34 Arkkitehtuurin kehittäminen Laatuvaatimukset Arkkitehtuurin kannalta merkittävät vaatimukset Vaatimusanalyysi Keskeiset toiminnalliset vaatimukset Ympäristövaatimukset Alustava arkkitehtuurisuunnittelu Alustava arkkitehtuuri Laatuvaatimuksen huomiointi Rajoitteet Yleisten ratkaisumallien soveltaminen Arkkitehtuurimuunnos ei OK OK Toissijaiset toiminnalliset vaatimukset Kaikki käsitelty Inkrementaalisuus, agile: pienin toteutettavissa oleva arkkitehtuuri -> toteutus Yksityiskohtainen suunnittelu Arkkitehtuurin arviointi Arkkitehtuuri 37

35 Arkkitehtuurin kannalta merkittävät vaatimukset Keskeiset toiminnalliset vaatimukset (mitä järjestelmä tekee) - Usein lähtökohta arkkitehtuurin suunnittelulle Laatuvaatimukset (miten tehdään) vaikuttavat tyypillisesti olennaisesti arkkitehtuuriin ( ei-toiminnalliset vaatimukset ) - Esim. suorituskyky, muunneltavuus, skaalautuvuus, hinta, ylläpidettävyys, siirrettävyys, uudelleenkäytettävyys jne. Kehitysympäristövaatimukset - Järjestelmä on pystyttävä järkevästi kehittämään tietyssä organisaatiossa (esim. hajautettu kehitys) Suoritusympäristövaatimukset - Esim. sulautetun järjestelmän laiteympäristö Ympäristövaatimukset Rajoitteet - Esim. tietyn teknologian sanelemat 38

36 Laatuvaatimusten yhteentörmäys Piirrerunsaus, nopeasti saatavilla, yhteensopivuus Suorituskyky, luotettavuus, käytettävyys Muunneltavuus, testattavuus Kustannus, resurssitarve Markkinointi Loppukäyttäjä Ylläpitäjä Hinta, stabiilisuus, toimitusvarmuus, Johto Arkkitehti Asiakas 39

37 Arkkitehtuurin arviointi Monet ohjelmiston laatuominaisuudet olisivat pääteltävissä jo arkkitehtuurikuvauksesta (esim. tiukka kerrosarkkitehtuuri -> suorituskykyongelmat) Arkkitehtuurin arviointi = laatuvaatimusten tarkennus + arkkitehtuurin arviointi tarkennettuja laatuvaatimuksia vasten (esim. ATAM) Arkkitehtuurin arviointi on ohjelmiston testaamista sen ensimmäisen täsmällisen kuvauksen perusteella 40

38 Arkkitehtuurin kehittäminen 41

39 Tehdään arkkitehtuuri up-front Analysis Product Backlog Architecture design Sprint Backlog Sprint retrospective Sprint review Sprint Potentially shippable product increment 2-4 weeks Sprint Backlog Sprint Potentially shippable product increment 2-4 weeks Sprint Backlog Sprint Delivered product

40 Sprint 0 Analysis Product Backlog Sprint 0 Sprint retrospective Sprint review Sprint Architecture, development environment, etc weeks Sprint Backlog Sprint Potentially shippable product increment 2-4 weeks Sprint Backlog Sprint Delivered product

41 Arkkitehtuuri sprinteissä Analysis Product Backlog Sprint Backlog Sprint retrospective Sprint review Architecture design Sprint Potentially shippable product increment 2-4 weeks Architecture design Sprint Backlog Sprint Potentially shippable product increment 2-4 weeks Architecture design Sprint Backlog Sprint Delivered product

42 Erillinen arkkitehtuuritiimi Analysis Product Backlog XOR Architecture team Sprint Backlog Sprint retrospective Sprint review Sprint Potentially shippable product increment 2-4 weeks Sprint Backlog Sprint Potentially shippable product increment 2-4 weeks Sprint Backlog Sprint Delivered product

43 Vaatimukset Arkkitehtuurin kannalta merkittävät vaatimukset on yleensä priorisoitu - Tyypillisesti yksi tai kaksi laatuvaatimusta dominoi arkkitehtuuria, vähemmän tärkeiden täytyy mukautua Vaatimusten ja arkkitehtuuriratkaisujen yhteyden säilyttäminen olennaista - Kuinka järjestelmä täyttää arkkitehtuurin kannalta merkittävät vaatimukset, erityisesti laatuvaatimukset Vaatimukset muuttuvat järjestelmän elinkaaren aikana - Walking on water and developing software from specifications are easy tasks when both are frozen (E. Bevard) 46

44 Kysyttävää? 47

45 1.6 Ohjelmistoarkkitehtuuri ja organisaatio liiketoimintayksikkö järjestelmä ryhmä alijärjestelmä henkilö henkilö komponentti komponentti Conwayn laki: arkkitehtuurin rakenne = organisaation rakenne 48

46 1.7 Ohjelmiston osittaminen Perusteena voi olla: toiminnallisuus yleisyys hajautus muutosherkkyys intressi, huolenaihe (concern)... huolenaihe 49

47 Läpitunkeva toiminta (cross-cutting concerns) Loki Turvallisuus Koodi Koodi Sessiot Turvallisuus Loki Loki Turvallisuus Turvallisuus Koodi Koodi Sessiot Sessiot Loki 50

48 Aspektit Loki Turvallisuus Koodi Koodi Sessiot Koodi Koodi Loki Turvallisuus Sessiot 51

49 1.8 Toteutusalustan arkkitehtuuri Toteutusalusta pakottaa sovellukselle usein tietyn arkkitehtuurin Sovellus rakennetaan tämän arkkitehtuurin ehdoilla Sovelluskehityksen keskeinen kysymys on miten vaatimukset saadaan toteutettua alustan tarjoamilla välineillä Esimerkiksi: Miten vaatimukset toteutetaan J2EE-alustalla? Miten vaatimukset toteutetaan.net-alustalla? Miten vaatimukset toteutetaan Qt-alustalla? 52

50 Kehitys kulkee kohti arkkitehtuuritason toteutusvälineitä Toteutusvälineet: ohjelmointikieli ohjelmistoarkkitehtuuri Muuttujat Aliohjelmat Luokat Komponentit Alustat Ekosysteemit 53

51 Mitä vaatimuksia tämä asettaa ohjelmistoarkkitehtuurille? Kun ohjelmistoarkkitehtuuri on osa toteutusvälineistön kuvausta, sen tulee olla: geneerinen: sopiva monille sovelluksille tavallisen ohjelmoijan ymmärrettävissä kuvattu täsmällisesti ja kattavasti kuvattu käyttäjän (so. sovellusohjelmoijan) kannalta 54

52 1.9 Yhteenvetoa Ohjelmistoarkkitehtuuri on järjestelmän keskeisiä ratkaisuja koskeva kuvaus, joka mahdollistaa järjestelmän hallinnan sen elinkaaren aikana Ohjelmistoarkkitehtuurilla ja ohjelmiston laadulla on kiinteä yhteys: arkkitehtuuri on suuressa määrin laatuominaisuuksien tukemista Ohjelmistokehityksestä on tullut arkkitehtuurikeskeistä: monet lähestymistavat ja teknologiat perustuvat tai liittyvät läheisesti arkkitehtuuriin 55

53 Tehtävä Tietokoneita myyvä yritys TietoMyyrä on laajentamassa toimintaansa verkkoon. Uuden toimintamallin mukaan asiakkaat voivat tilata TietoMyyrältä valmiita konepaketteja ja noutaa valmiit koneet TietoMyyrän toimistolta. Olette voittaneet tarjouspyynnön ja saaneet tilauksen TietoMyyrän verkkokauppasovelluksesta. Mitkä asiat vaikuttavat järjestelmän arkkitehtuuriin? 56

54 Kysyttävää? 57
