1 FIDOS, Harri Liukku Rakennusteollisuus tarjoama Wasa Station 05 /2015

2 ABB Suomessa työntekijää 2,1 miljardia Liikevaihto (2014) 1/5 henkilöstöstä tutkimuksessa ja tuotekehityksesä Perustettu 1889 ABB muodostettiin 1988 sulauttamalla yhteen ruotsalaisen Asean ja sveitsiläisen Brown Boverin sähkötekniset liiketoiminnot May 8, 2015 Slide 2

muodostettiin 1988 sulauttamalla yhteen ruotsalaisen Asean ja

3 ABB:n tarjoama liikerakentamiseen May 8, 2015 Slide 3

4 Kalasataman alue edustaa Helsingin kaupungin uutta älykästä asumista May 8, 2015 Slide 4

5 KNX on maailman ainoa avoin standardi kotien ja rakennusten ohjaukseen. KNX:n on maailmanlaajuisesti standardoitu järjestelmä, joka takaa sen, että eri valmistajien KNXtuotteet ovat keskenään yhteensopivia. KNX standardia, laitteiden yhteensopivuutta ja ETS ohjelmistoa ylläpitää Konnex Association. 315 laitevalmistajaa 35 maassa tekee standandardin mukaisia tuotteita. Tekniikka perustuu EIB, BatiBUS ja EHS järjestelmiin, jotka kehitettiin jo 1990-luvulla. > 25 vuotta Standardit: International Standard (ISO/IEC ) European Standard (CENELEC EN50090 and CEN EN and ) Chinese Standard (GB/Z 20965) ANSI/ASHRAE Standard (ANSI/ASHRAE 135) May 8, 2015 Slide 5

KNX standardia, laitteiden yhteensopivuutta ja ETS ohjelmistoa ylläpitää Konnex Association. 315 laitevalmistajaa 35 maassa tekee standandardin mukaisia tuotteita.

6 Fiskari ja Fregatti ovat ensimmäisiä Kalasataman asuntoja, joissa on älykkään verkon mahdollistava infra ABB:n KNX-taloautomaatio Kotona/poissa-kytkin, joka ohjaa kulutusryhmät päälle/pois. Huoneistokeskus automaatio ja IT osalla. Mittausten keruu (sähköt, kylmä ja kuuma vesi) taloyhtiön kellarissa sijaitsevalle palvelimelle. Mitattavia ja ohjattavia laitteita asunnossa mm. kiuas, liesi, pesukoneet, valot ja ohjattavat pistorasiat. 95 asuntoa + 48 sähköautonlatauspaikkaa. May 8, 2015 Slide 6

Mittausten keruu (sähköt, kylmä ja kuuma vesi) taloyhtiön kellarissa sijaitsevalle palvelimelle.

7 nzeb kerrostalon eri valintojen vaikuttavuus E-lukuun May 8, 2015 Slide 7

8 Toimistotalo, Helsinki Päivänvalon vaikutus sähkönkulutukseen Pinta-ala m 2 (8 kerrosta ja kellari) KNX-valaistus kerroksissa 2-8, joissa hyödynnetään Vakiovalosäätöä Läsnäolo-ohjausta (sammutusviive 30 min) Tilatietojen käyttöä IV-ohjauksessa Käyttäjäprofiilit Kerrokset 3-4: säännölliset työajat (n. klo 8-16) ja tasainen käyttöaste Kerrokset 5-8: vapaammat työajat ja epäsäännöllisempi käyttöaste Kerrokset jaettu neljään keskusalueeseen (n. 300 m 2 /osa) Rakennus on luokiteltu LEED kultatasolle May 8, 2015 Slide 8

Käyttäjäprofiilit Kerrokset 3-4: säännölliset työajat (n.

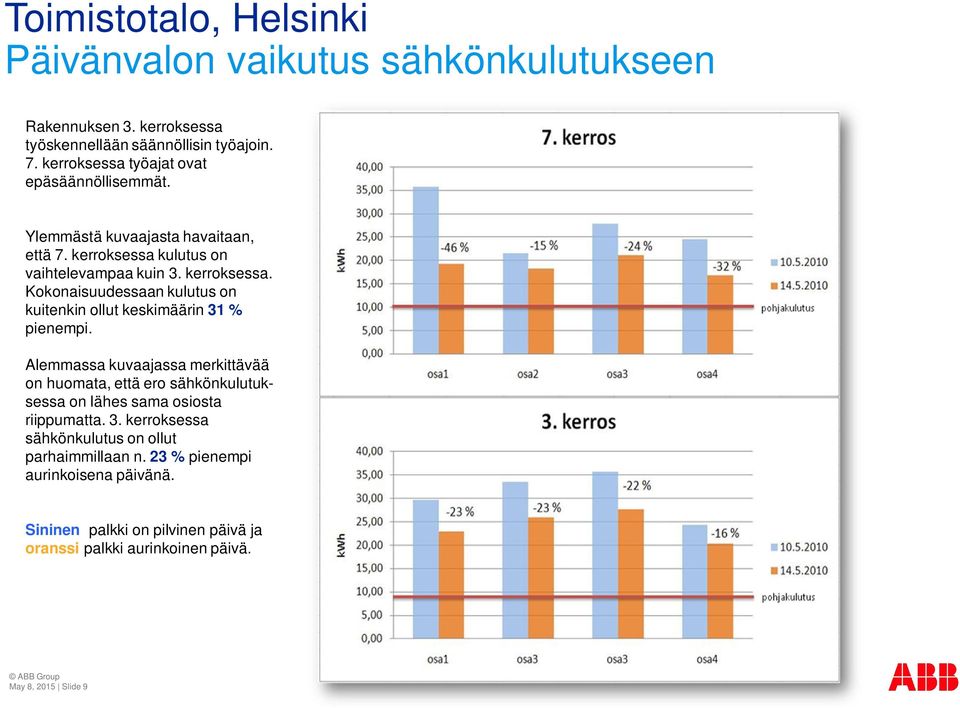

9 Toimistotalo, Helsinki Päivänvalon vaikutus sähkönkulutukseen Rakennuksen 3. kerroksessa työskennellään säännöllisin työajoin. 7. kerroksessa työajat ovat epäsäännöllisemmät. Ylemmästä kuvaajasta havaitaan, että 7. kerroksessa kulutus on vaihtelevampaa kuin 3. kerroksessa. Kokonaisuudessaan kulutus on kuitenkin ollut keskimäärin 31 % pienempi. Alemmassa kuvaajassa merkittävää on huomata, että ero sähkönkulutuksessa on lähes sama osiosta riippumatta. 3. kerroksessa sähkönkulutus on ollut parhaimmillaan n. 23 % pienempi aurinkoisena päivänä. Sininen palkki on pilvinen päivä ja oranssi palkki aurinkoinen päivä. May 8, 2015 Slide 9

kulutus on vaihtelevampaa kuin 3. kerroksessa. Kokonaisuudessaan kulutus on kuitenkin ollut keskimäärin 31 % pienempi.

10 Case Fastned sähköautojen latausverkosto 201 pikalatausasemaa Hollantiin ABB Terra 53 CJG 3G tietoliikenteelle Kosketusnäyttö Hätä-seis AC mode 3 Lukitus Runko ruostumatonta terästä RFID lukija Credit Card lukija DC CHAdeMO mode 4 DC CCS mode 4 Jäähdytysilma Lämmitys May 8, 2015 Slide 10

Hätä-seis AC mode 3 Lukitus Runko ruostumatonta terästä RFID lukija

11 Latauspalvelu 12 sähköautolle Kun latauspalveluasemien liitynnät mitoitetaan 3 x 32 A (20 kw) tai 3 x 100 A (50 kw) voidaan yhdellä asemalla ladata yhtä sähköautoa kerrallaan Kun latauspalveluasemien liitynnät mitoitetaan 3 x 80 A (20 kw) tai 3 x 160 A (50 kw) voidaan yhdellä asemalla ladata kahta sähköautoa kerrallaan. May 8, 2015 Slide 11

kerrallaan Kun latauspalveluasemien liitynnät mitoitetaan 3 x 80 A (20 kw) tai 3 x

12 Aurinkosähköjärjestelmät Kiinteistöt String Box May 8, 2015 Slide 12

13 Kolmivaiheinen kytkentä ja järjestelmän osat Panels Solar Inverters Mounting Installation Cables Eng+ Proj.m Civil eng Foundat. Mics May 8, 2015 Slide 13

14 Sähköverkon valvontajärjestelmän rakenne Periaatekaavio Muut järjestelmät Omaisuudenhallinta Asiakastietojärjestelmä Paikkatietojärjestelmä Kiinteistövalvontajärjestelmä Laskutusjärjestelmä Ohjelmisto Valvontajärjestelmä Palvelin Työasemat Suojareleet Keskijänniteverkko Valokaarisuojaus Pienjänniteverkko Muut sähköverkon älykkäät laitteet Väyläliitäntäiset katkaisijat Valokaarisuojaus Energianmittaus Varavoima KNX-järjestelmä May 8, 2015 Slide 14

Valvontajärjestelmä Palvelin Työasemat Suojareleet Keskijänniteverkko Valokaarisuojaus Pienjänniteverkko Muut

15 BMS Architectures The Universal Automation Server dogate Automation Server Dedicated Hardware, embedding the domoov Framework Integrates all the Features required by a modern BMS Improve, accelerate and increase reliability of BMS Architecture Field Bus KNX LonWorks BACnet Modbus Mbus SNMP Automation Schedulers Alarms Trends Gateways Scripts Server OPC BACnet obix Ecosystem LIZ Web Dashboard Connectivity 2 IP 2 RS RS USB May 8, 2015 Slide 15

of BMS Architecture Field Bus KNX LonWorks BACnet Modbus Mbus SNMP Automation Schedulers Alarms Trends Gateways

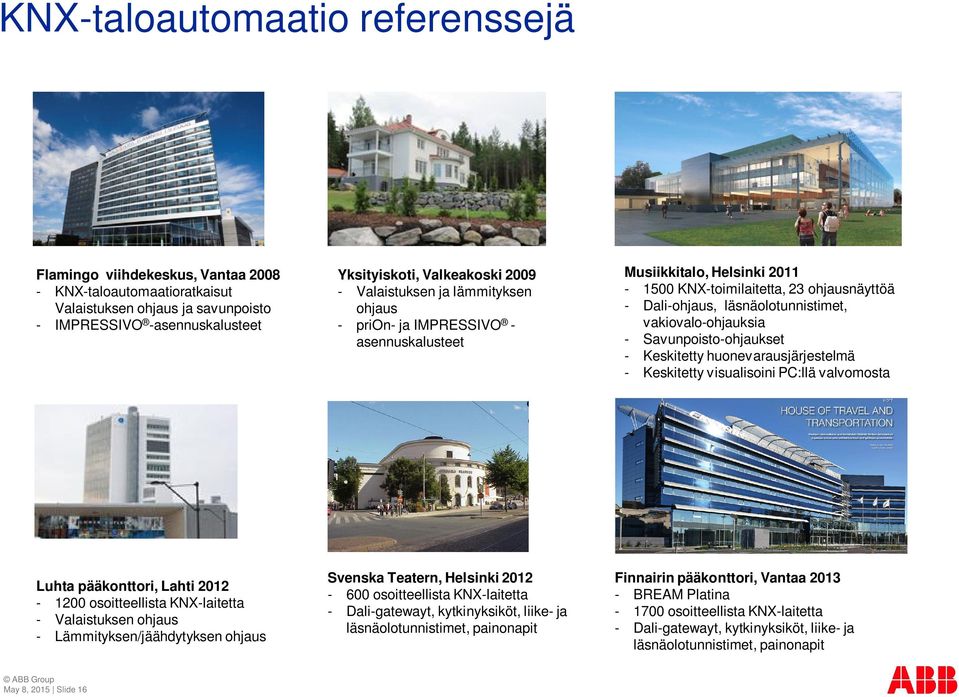

16 KNX-taloautomaatio referenssejä Flamingo viihdekeskus, Vantaa KNX-taloautomaatioratkaisut Valaistuksen ohjaus ja savunpoisto - IMPRESSIVO -asennuskalusteet Yksityiskoti, Valkeakoski Valaistuksen ja lämmityksen ohjaus - prion- ja IMPRESSIVO - asennuskalusteet Musiikkitalo, Helsinki KNX-toimilaitetta, 23 ohjausnäyttöä - Dali-ohjaus, läsnäolotunnistimet, vakiovalo-ohjauksia - Savunpoisto-ohjaukset - Keskitetty huonevarausjärjestelmä - Keskitetty visualisoini PC:llä valvomosta Luhta pääkonttori, Lahti osoitteellista KNX-laitetta - Valaistuksen ohjaus - Lämmityksen/jäähdytyksen ohjaus Svenska Teatern, Helsinki osoitteellista KNX-laitetta - Dali-gatewayt, kytkinyksiköt, liike- ja läsnäolotunnistimet, painonapit Finnairin pääkonttori, Vantaa BREAM Platina osoitteellista KNX-laitetta - Dali-gatewayt, kytkinyksiköt, liike- ja läsnäolotunnistimet, painonapit May 8, 2015 Slide 16

vakiovalo-ohjauksia - Savunpoisto-ohjaukset - Keskitetty huonevarausjärjestelmä - Keskitetty visualisoini PC:llä valvomosta Luhta pääkonttori, Lahti 2012-1200 osoitteellista KNX-laitetta -

17 Musiikkitalo, Helsinki Kohteessa 36 KNX linjaa joissa 1500 laitetta, joista 23 kpl kosketusnäyttöjä. Valaistukset: Dali väylä, läsnäolotunnistimet, vakiovaloohjauksia Savunpoisto-ohjaukset Keskitetty huonevarausjärjestelmä Keskitetty visualisointi PC:llä valvomosta May 8, 2015 Slide 17

Valaistukset: Dali väylä, läsnäolotunnistimet, vakiovaloohjauksia

18 Nykytaiteen museo Kiasma, Helsinki Valmistunut vuonna 1997 Viisivuotishuollon yhteydessä EIB-järjestelmän toimilaitteiden ja visualisoinnin tilalle käyttöliittymäksi tuli ABB:n MicroSCADA Pro. Vanhentuneet KNX-komponentit korvattiin lähes kokonaan ABB:n taloautomaatiotuotteilla. KNX-osoitteita on noin 500 ja linjoja 10 sekä 1 TCP/IP muunnin, josta tiedot kerätään OPC-serverille ja sieltä microscada Pro käyttöliittymään. Arkkitehti: Alkuperäinen Steven Hall Sähkösuunnittelu: Ins.tsto Nurmi Oy Sähköurakoitsija: Sähkö-Aro Oy May 8, 2015 Slide 18

Vanhentuneet KNX-komponentit korvattiin lähes kokonaan ABB:n taloautomaatiotuotteilla.

19 Svenska Teatern, Helsinki Rakennus on Helsingin ensimmäinen teatterirakennus ja siellä on kaksi näyttämöä. Viimeisin peruskorjaus tehtiin 2012 ja valaistusratkaisut uusittiin tässä yhteydessä kokonaan Valmistumisvuosi: 1860 Arkkitehti: Alkuperäinen Carl Ludvig Engel, peruskorjauksessa Arkkitehtitoimisto Stefan Ahlman Sähkösuunnittelija: Projectus Team Oy Sähköurakoitsija: Lemminkäinen talotekniikka Oy KNX-ohjelmointi: Ebo-sähkö Oy Kohteessa: KNX-taloautomaatio-ohjaus käytävillä sekä portaikossa käyttäen läsnäolo- ja liiketunnistimia Asennuskalusteet: Valaistuksen painikkeet Impressivosarjaa May 8, 2015 Slide 19

Engel, peruskorjauksessa Arkkitehtitoimisto Stefan Ahlman Sähkösuunnittelija: Projectus Team Oy Sähköurakoitsija: Lemminkäinen talotekniikka Oy
