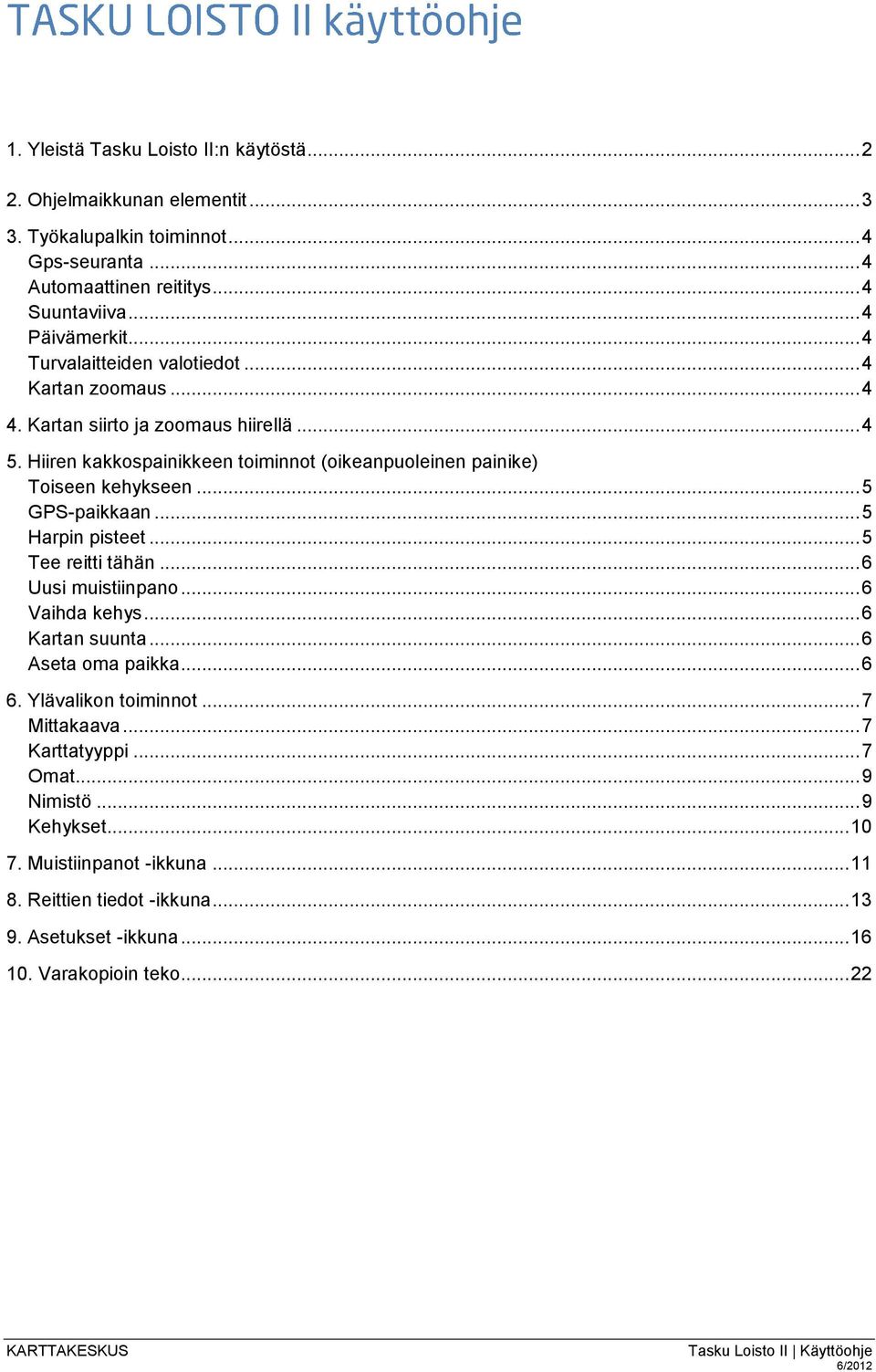

1 1. Yleistä Tasku Loisto II:n käytöstä Ohjelmaikkunan elementit Työkalupalkin toiminnot... 4 Gps-seuranta... 4 Automaattinen reititys... 4 Suuntaviiva... 4 Päivämerkit... 4 Turvalaitteiden valotiedot... 4 Kartan zoomaus Kartan siirto ja zoomaus hiirellä Hiiren kakkospainikkeen toiminnot (oikeanpuoleinen painike) Toiseen kehykseen... 5 GPS-paikkaan... 5 Harpin pisteet... 5 Tee reitti tähän... 6 Uusi muistiinpano... 6 Vaihda kehys... 6 Kartan suunta... 6 Aseta oma paikka Ylävalikon toiminnot... 7 Mittakaava... 7 Karttatyyppi... 7 Omat... 9 Nimistö... 9 Kehykset Muistiinpanot -ikkuna Reittien tiedot -ikkuna Asetukset -ikkuna Varakopioin teko KARTTAKESKUS Tasku Loisto II Käyttöohje 6/2012

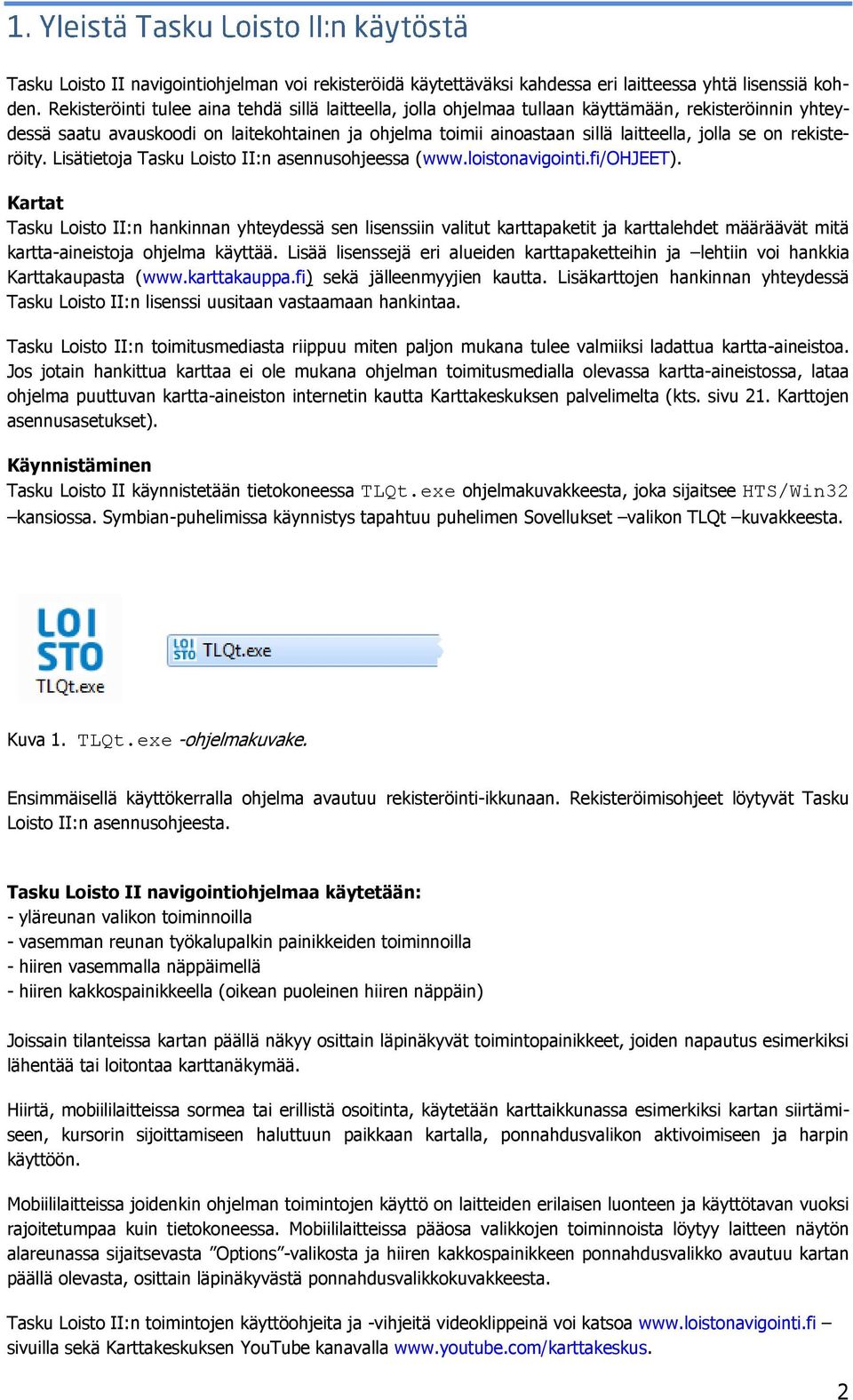

2 Tasku Loisto II navigointiohjelman voi rekisteröidä käytettäväksi kahdessa eri laitteessa yhtä lisenssiä kohden. Rekisteröinti tulee aina tehdä sillä laitteella, jolla ohjelmaa tullaan käyttämään, rekisteröinnin yhteydessä saatu avauskoodi on laitekohtainen ja ohjelma toimii ainoastaan sillä laitteella, jolla se on rekisteröity. Lisätietoja Tasku Loisto II:n asennusohjeessa ( Kartat Tasku Loisto II:n hankinnan yhteydessä sen lisenssiin valitut karttapaketit ja karttalehdet määräävät mitä kartta-aineistoja ohjelma käyttää. Lisää lisenssejä eri alueiden karttapaketteihin ja lehtiin voi hankkia Karttakaupasta ( sekä jälleenmyyjien kautta. Lisäkarttojen hankinnan yhteydessä Tasku Loisto II:n lisenssi uusitaan vastaamaan hankintaa. Tasku Loisto II:n toimitusmediasta riippuu miten paljon mukana tulee valmiiksi ladattua kartta-aineistoa. Jos jotain hankittua karttaa ei ole mukana ohjelman toimitusmedialla olevassa kartta-aineistossa, lataa ohjelma puuttuvan kartta-aineiston internetin kautta Karttakeskuksen palvelimelta (kts. sivu 21. Karttojen asennusasetukset). Käynnistäminen Tasku Loisto II käynnistetään tietokoneessa TLQt.exe ohjelmakuvakkeesta, joka sijaitsee HTS/Win32 kansiossa. Symbian-puhelimissa käynnistys tapahtuu puhelimen Sovellukset valikon TLQt kuvakkeesta. Kuva 1. TLQt.exe -ohjelmakuvake. Ensimmäisellä käyttökerralla ohjelma avautuu rekisteröinti-ikkunaan. Rekisteröimisohjeet löytyvät Tasku Loisto II:n asennusohjeesta. Tasku Loisto II navigointiohjelmaa käytetään: - yläreunan valikon toiminnoilla - vasemman reunan työkalupalkin painikkeiden toiminnoilla - hiiren vasemmalla näppäimellä - hiiren kakkospainikkeella (oikean puoleinen hiiren näppäin) Joissain tilanteissa kartan päällä näkyy osittain läpinäkyvät toimintopainikkeet, joiden napautus esimerkiksi lähentää tai loitontaa karttanäkymää. Hiirtä, mobiililaitteissa sormea tai erillistä osoitinta, käytetään karttaikkunassa esimerkiksi kartan siirtämiseen, kursorin sijoittamiseen haluttuun paikkaan kartalla, ponnahdusvalikon aktivoimiseen ja harpin käyttöön. Mobiililaitteissa joidenkin ohjelman toimintojen käyttö on laitteiden erilaisen luonteen ja käyttötavan vuoksi rajoitetumpaa kuin tietokoneessa. Mobiililaitteissa pääosa valikkojen toiminnoista löytyy laitteen näytön alareunassa sijaitsevasta Options -valikosta ja hiiren kakkospainikkeen ponnahdusvalikko avautuu kartan päällä olevasta, osittain läpinäkyvästä ponnahdusvalikkokuvakkeesta. Tasku Loisto II:n toimintojen käyttöohjeita ja -vihjeitä videoklippeinä voi katsoa sivuilla sekä Karttakeskuksen YouTube kanavalla 2

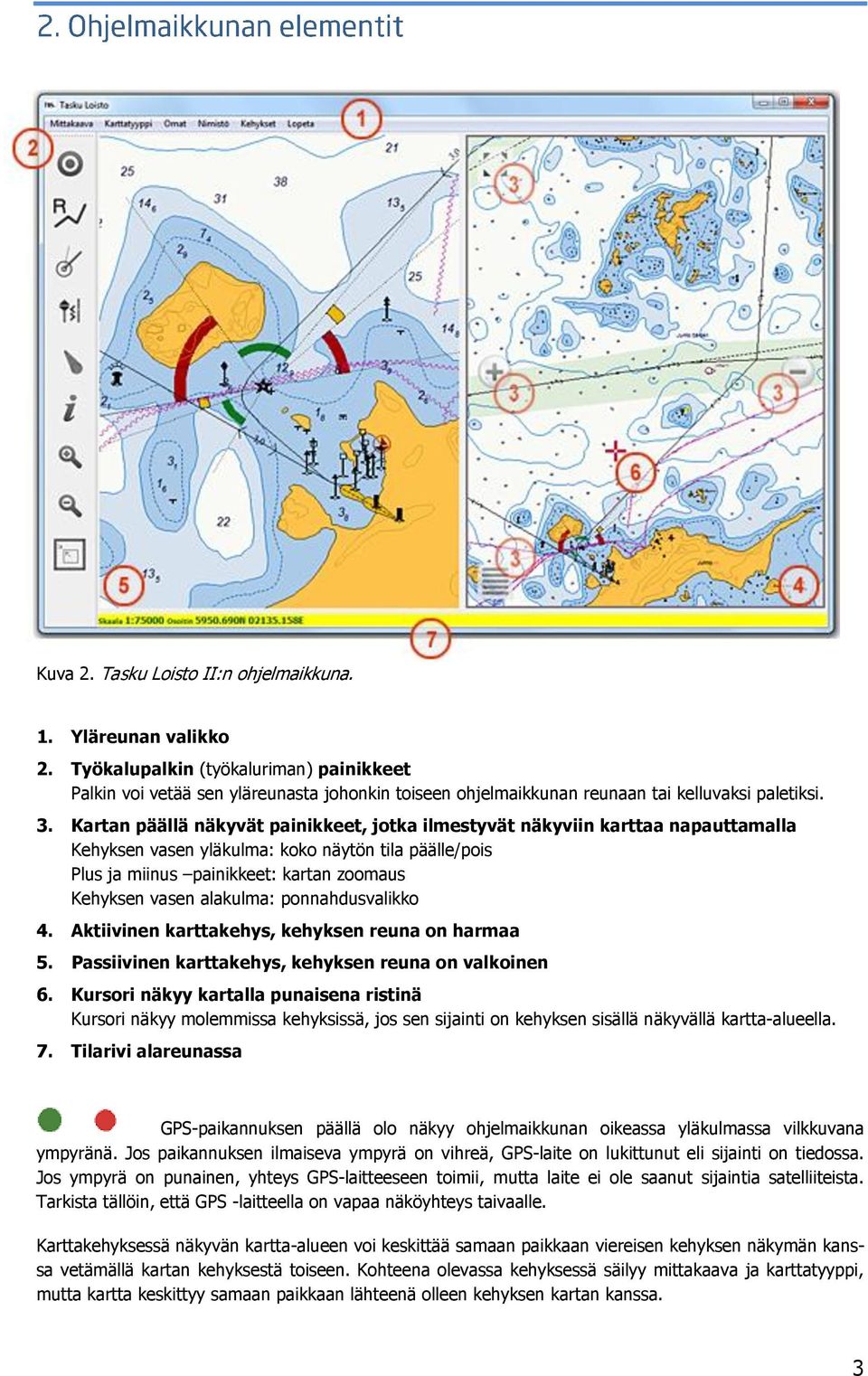

3 Kuva 2. Tasku Loisto II:n ohjelmaikkuna. 1. Yläreunan valikko 2. Työkalupalkin (työkaluriman) painikkeet Palkin voi vetää sen yläreunasta johonkin toiseen ohjelmaikkunan reunaan tai kelluvaksi paletiksi. 3. Kartan päällä näkyvät painikkeet, jotka ilmestyvät näkyviin karttaa napauttamalla Kehyksen vasen yläkulma: koko näytön tila päälle/pois Plus ja miinus painikkeet: kartan zoomaus Kehyksen vasen alakulma: ponnahdusvalikko 4. Aktiivinen karttakehys, kehyksen reuna on harmaa 5. Passiivinen karttakehys, kehyksen reuna on valkoinen 6. Kursori näkyy kartalla punaisena ristinä Kursori näkyy molemmissa kehyksissä, jos sen sijainti on kehyksen sisällä näkyvällä kartta-alueella. 7. Tilarivi alareunassa GPS-paikannuksen päällä olo näkyy ohjelmaikkunan oikeassa yläkulmassa vilkkuvana ympyränä. Jos paikannuksen ilmaiseva ympyrä on vihreä, GPS-laite on lukittunut eli sijainti on tiedossa. Jos ympyrä on punainen, yhteys GPS-laitteeseen toimii, mutta laite ei ole saanut sijaintia satelliiteista. Tarkista tällöin, että GPS -laitteella on vapaa näköyhteys taivaalle. Karttakehyksessä näkyvän kartta-alueen voi keskittää samaan paikkaan viereisen kehyksen näkymän kanssa vetämällä kartan kehyksestä toiseen. Kohteena olevassa kehyksessä säilyy mittakaava ja karttatyyppi, mutta kartta keskittyy samaan paikkaan lähteenä olleen kehyksen kartan kanssa. 3

4 Painikkeen napautus toteuttaa ao. toiminnon tai laittaa halutun asetuksen päälle/pois päältä. Päällä oleva asetus näkyy tummennettuna, alas painettuna painikkeena. 1. GPS-seuranta (Keskitä alukseen) Ohjelma keskittää kartan gps:n antamaan sijaintiin ja siirtää automaattisesti karttaa liikkeen mukaan. Kartta keskittyy siten, että oma sijainti näkyy kartan keskikohdasta jonkin verran yläoikealla. Gps:n antama oman paikan sijainti näkyy kartalla mustavalkoisena ympyränä. 2. Automaattinen reititys (Reititä napasutukseen) Napsautus piirtää automaattireitin sen hetkisestä omasta paikasta haluttuun pisteeseen kursorin kohdalle. Reititys toimii vain väyliä pitkin, joten sekä oman paikan että kursorin tulee olla jonkin väylän päällä. 3. Suuntaviiva (Suuntima aluksesta) Piirtää suuntaviivan omasta paikasta kursorin pisteeseen. 4. Merkkien esitystapa (Päivämerkit ja karttasymbolit esillä) Näyttää merkit ja karttasymbolit värillisinä ja luonnollisten merkkien näköisinä. 5. Turvalaitteiden valotiedot (Valotiedot kartalla) Näyttää turvalaitteiden valotiedot kartalla tekstimuodossa laitteen vieressä. 6. Karttaelementtien lisätiedot (Inforivit on/off) Näyttää karttaelementtiä napautettaessa elementin selitteen. 7. Kartan zoomaus lähemmäs (Suurentaa mittakaavaa) 8. Kartan zoomaus kauemmas (Pienentää mittakaavaa) 9. Vetämällä zoomaus (Veto osoittimella suurentaa tai siirtää) Toiminnon ollessa päällä vetäminen hiirellä tai sormella/osoittimella vasemmalta oikealle zoomaa lähemmäs ja vetäminen oikealta vasemmalle zoomaa kauemmas. Karttaa ei voi siirtää hiirellä mikäli tämä toiminta on päällä. Tuplanapautus kartalla Keskittää kartan napautuksen kohdalle. Huomaa, että kohta jossa napautit siirtyy ruudun keskelle, mutta kursori (punainen rasti) pysyy ruudulla napsautuksen kohdalla. Kartalla vetäminen kun vetämällä zoomaus ei ole päällä Siirtää karttaa haluttuun suuntaan. Kartalla vetäminen kun vetämällä zoomaus on päällä Vetosuunnasta riippuen kartta zoomautuu lähemmäs tai kauemmas. 4

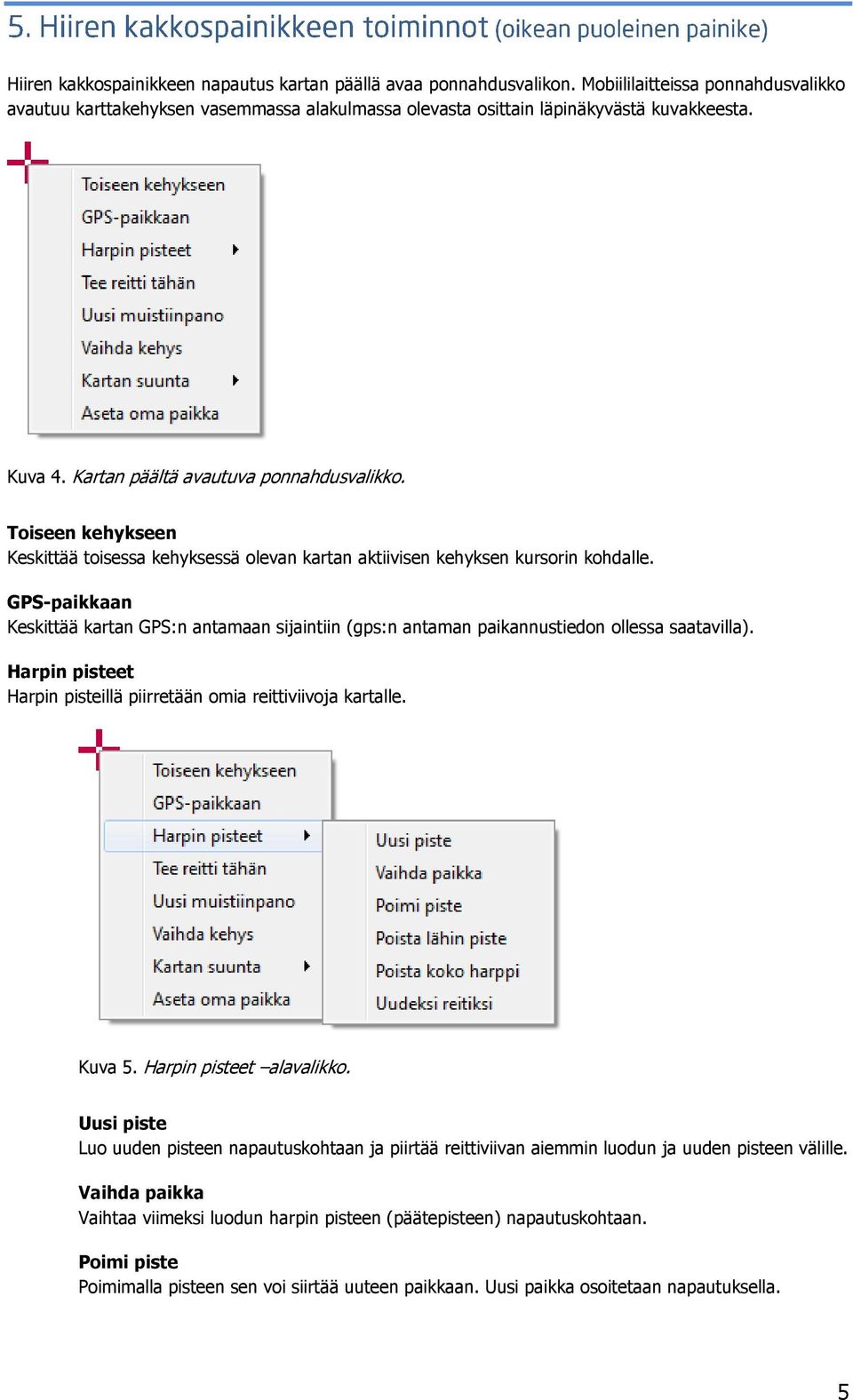

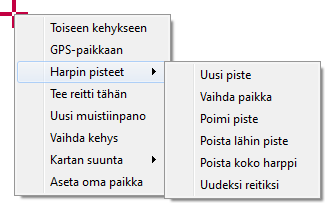

5 Hiiren kakkospainikkeen napautus kartan päällä avaa ponnahdusvalikon. Mobiililaitteissa ponnahdusvalikko avautuu karttakehyksen vasemmassa alakulmassa olevasta osittain läpinäkyvästä kuvakkeesta. Kuva 4. Kartan päältä avautuva ponnahdusvalikko. Toiseen kehykseen Keskittää toisessa kehyksessä olevan kartan aktiivisen kehyksen kursorin kohdalle. GPS-paikkaan Keskittää kartan GPS:n antamaan sijaintiin (gps:n antaman paikannustiedon ollessa saatavilla). Harpin pisteet Harpin pisteillä piirretään omia reittiviivoja kartalle. Kuva 5. Harpin pisteet alavalikko. Uusi piste Luo uuden pisteen napautuskohtaan ja piirtää reittiviivan aiemmin luodun ja uuden pisteen välille. Vaihda paikka Vaihtaa viimeksi luodun harpin pisteen (päätepisteen) napautuskohtaan. Poimi piste Poimimalla pisteen sen voi siirtää uuteen paikkaan. Uusi paikka osoitetaan napautuksella. 5

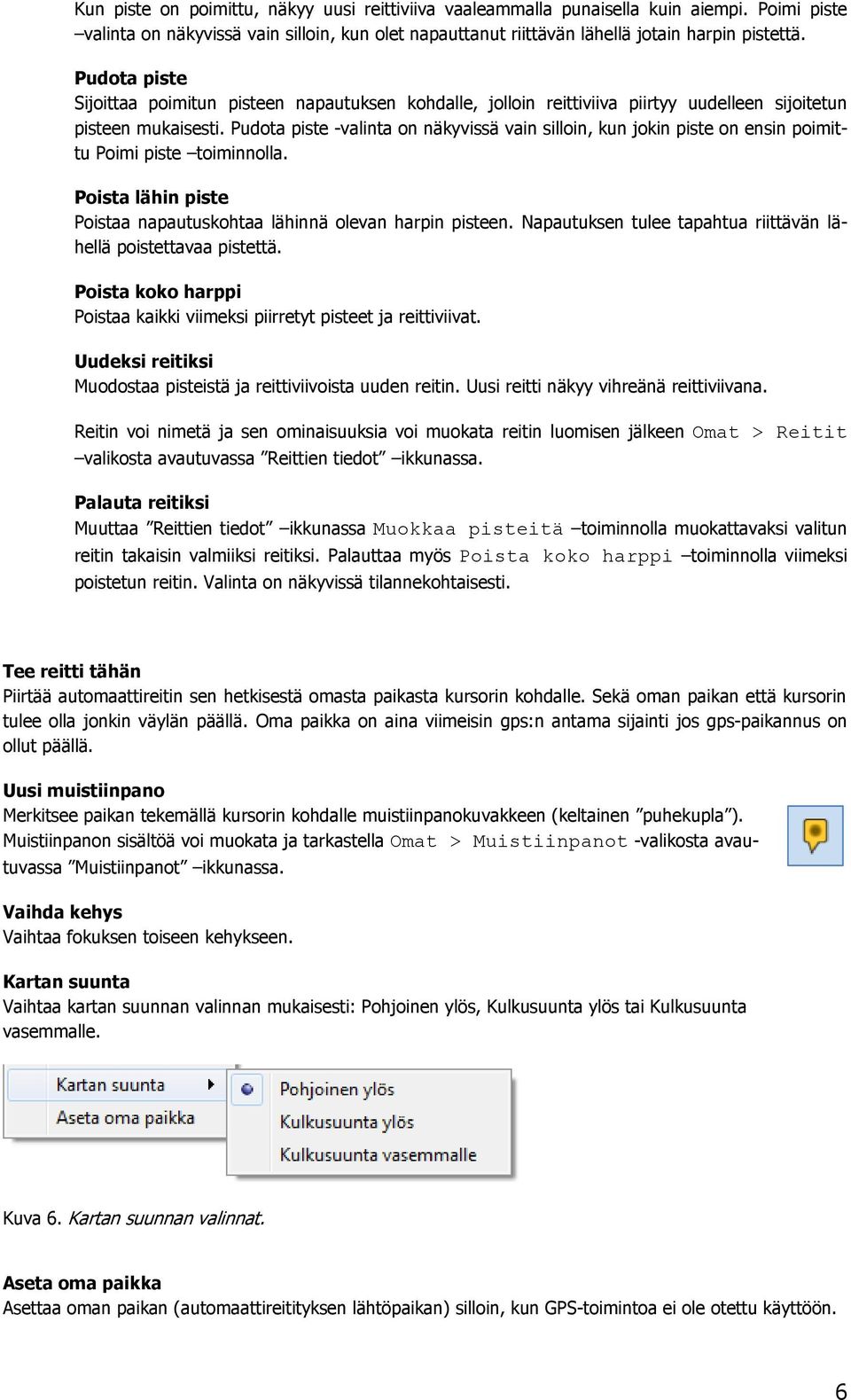

6 Kun piste on poimittu, näkyy uusi reittiviiva vaaleammalla punaisella kuin aiempi. Poimi piste valinta on näkyvissä vain silloin, kun olet napauttanut riittävän lähellä jotain harpin pistettä. Pudota piste Sijoittaa poimitun pisteen napautuksen kohdalle, jolloin reittiviiva piirtyy uudelleen sijoitetun pisteen mukaisesti. Pudota piste -valinta on näkyvissä vain silloin, kun jokin piste on ensin poimittu Poimi piste toiminnolla. Poista lähin piste Poistaa napautuskohtaa lähinnä olevan harpin pisteen. Napautuksen tulee tapahtua riittävän lähellä poistettavaa pistettä. Poista koko harppi Poistaa kaikki viimeksi piirretyt pisteet ja reittiviivat. Uudeksi reitiksi Muodostaa pisteistä ja reittiviivoista uuden reitin. Uusi reitti näkyy vihreänä reittiviivana. Reitin voi nimetä ja sen ominaisuuksia voi muokata reitin luomisen jälkeen Omat > Reitit valikosta avautuvassa Reittien tiedot ikkunassa. Palauta reitiksi Muuttaa Reittien tiedot ikkunassa Muokkaa pisteitä toiminnolla muokattavaksi valitun reitin takaisin valmiiksi reitiksi. Palauttaa myös Poista koko harppi toiminnolla viimeksi poistetun reitin. Valinta on näkyvissä tilannekohtaisesti. Tee reitti tähän Piirtää automaattireitin sen hetkisestä omasta paikasta kursorin kohdalle. Sekä oman paikan että kursorin tulee olla jonkin väylän päällä. Oma paikka on aina viimeisin gps:n antama sijainti jos gps-paikannus on ollut päällä. Uusi muistiinpano Merkitsee paikan tekemällä kursorin kohdalle muistiinpanokuvakkeen (keltainen puhekupla ). Muistiinpanon sisältöä voi muokata ja tarkastella Omat > Muistiinpanot -valikosta avautuvassa Muistiinpanot ikkunassa. Vaihda kehys Vaihtaa fokuksen toiseen kehykseen. Kartan suunta Vaihtaa kartan suunnan valinnan mukaisesti: Pohjoinen ylös, Kulkusuunta ylös tai Kulkusuunta vasemmalle. Kuva 6. Kartan suunnan valinnat. Aseta oma paikka Asettaa oman paikan (automaattireitityksen lähtöpaikan) silloin, kun GPS-toimintoa ei ole otettu käyttöön. 6

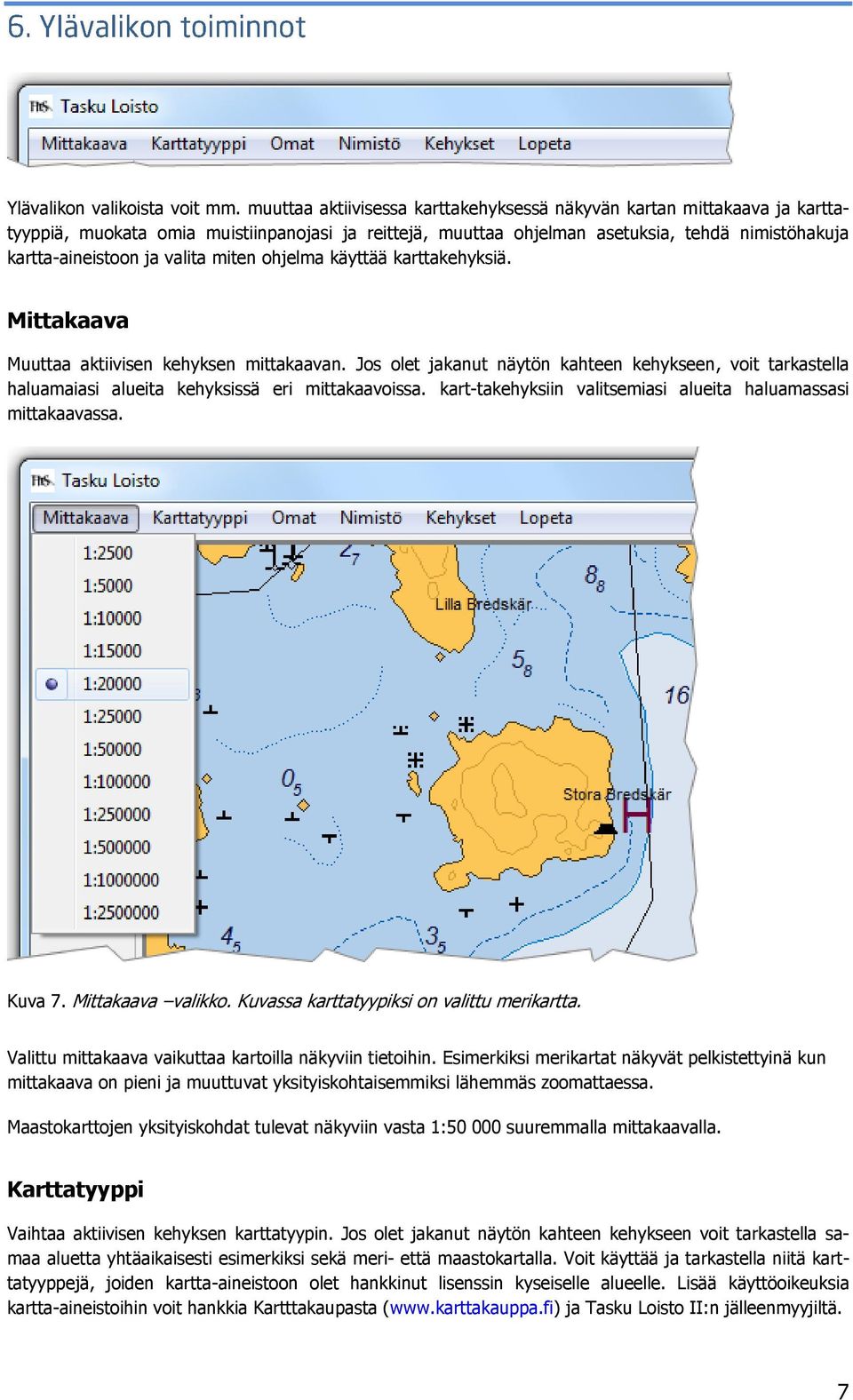

7 Ylävalikon valikoista voit mm. muuttaa aktiivisessa karttakehyksessä näkyvän kartan mittakaava ja karttatyyppiä, muokata omia muistiinpanojasi ja reittejä, muuttaa ohjelman asetuksia, tehdä nimistöhakuja kartta-aineistoon ja valita miten ohjelma käyttää karttakehyksiä. Mittakaava Muuttaa aktiivisen kehyksen mittakaavan. Jos olet jakanut näytön kahteen kehykseen, voit tarkastella haluamaiasi alueita kehyksissä eri mittakaavoissa. kart-takehyksiin valitsemiasi alueita haluamassasi mittakaavassa. Kuva 7. Mittakaava valikko. Kuvassa karttatyypiksi on valittu merikartta. Valittu mittakaava vaikuttaa kartoilla näkyviin tietoihin. Esimerkiksi merikartat näkyvät pelkistettyinä kun mittakaava on pieni ja muuttuvat yksityiskohtaisemmiksi lähemmäs zoomattaessa. Maastokarttojen yksityiskohdat tulevat näkyviin vasta 1: suuremmalla mittakaavalla. Karttatyyppi Vaihtaa aktiivisen kehyksen karttatyypin. Jos olet jakanut näytön kahteen kehykseen voit tarkastella samaa aluetta yhtäaikaisesti esimerkiksi sekä meri- että maastokartalla. Voit käyttää ja tarkastella niitä karttatyyppejä, joiden kartta-aineistoon olet hankkinut lisenssin kyseiselle alueelle. Lisää käyttöoikeuksia kartta-aineistoihin voit hankkia Kartttakaupasta ( ja Tasku Loisto II:n jälleenmyyjiltä. 7

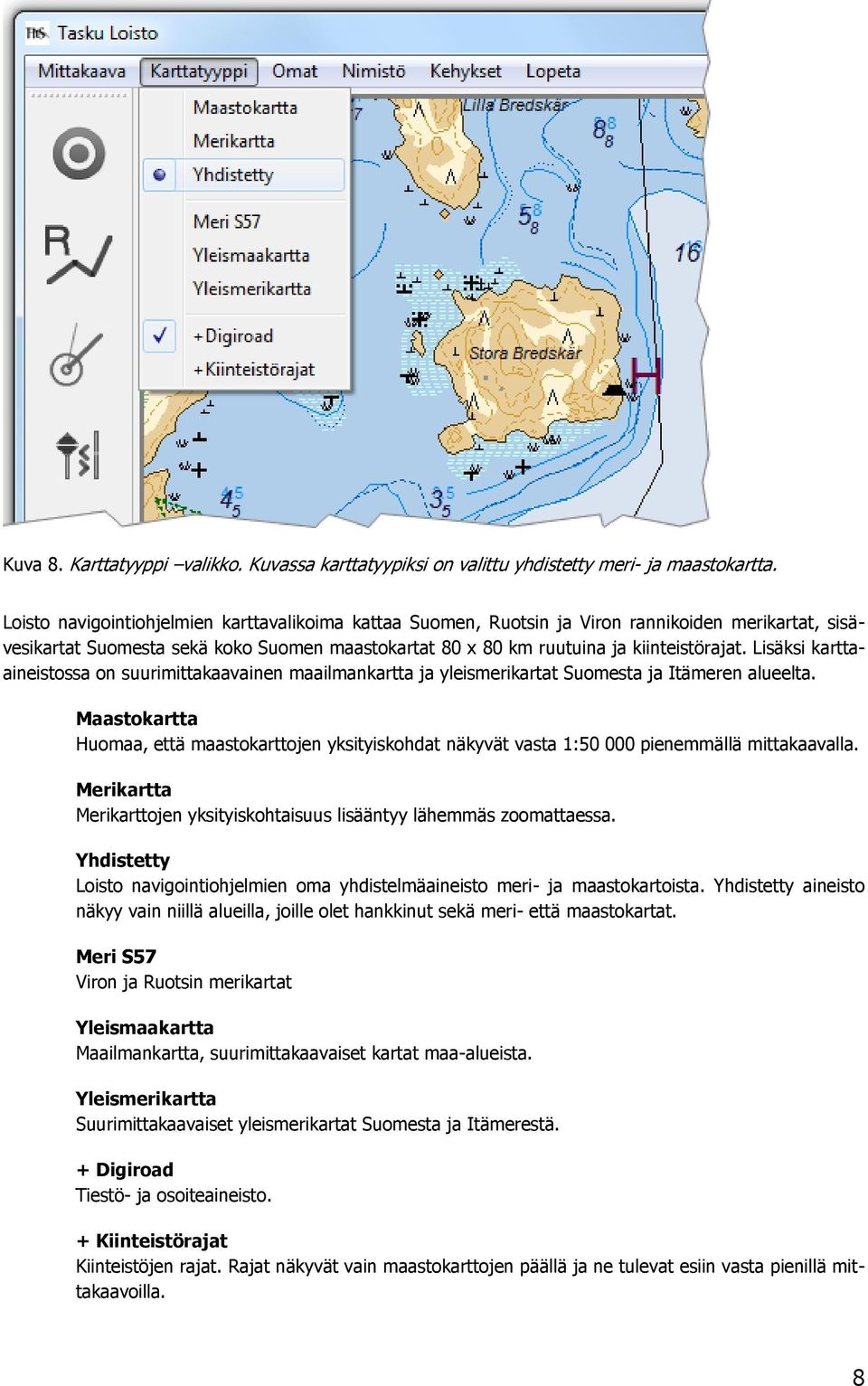

8 Kuva 8. Karttatyyppi valikko. Kuvassa karttatyypiksi on valittu yhdistetty meri- ja maastokartta. Loisto navigointiohjelmien karttavalikoima kattaa Suomen, Ruotsin ja Viron rannikoiden merikartat, sisävesikartat Suomesta sekä koko Suomen maastokartat 80 x 80 km ruutuina ja kiinteistörajat. Lisäksi karttaaineistossa on suurimittakaavainen maailmankartta ja yleismerikartat Suomesta ja Itämeren alueelta. Maastokartta Huomaa, että maastokarttojen yksityiskohdat näkyvät vasta 1: pienemmällä mittakaavalla. Merikartta Merikarttojen yksityiskohtaisuus lisääntyy lähemmäs zoomattaessa. Yhdistetty Loisto navigointiohjelmien oma yhdistelmäaineisto meri- ja maastokartoista. Yhdistetty aineisto näkyy vain niillä alueilla, joille olet hankkinut sekä meri- että maastokartat. Meri S57 Viron ja Ruotsin merikartat Yleismaakartta Maailmankartta, suurimittakaavaiset kartat maa-alueista. Yleismerikartta Suurimittakaavaiset yleismerikartat Suomesta ja Itämerestä. + Digiroad Tiestö- ja osoiteaineisto. + Kiinteistörajat Kiinteistöjen rajat. Rajat näkyvät vain maastokarttojen päällä ja ne tulevat esiin vasta pienillä mittakaavoilla. 8

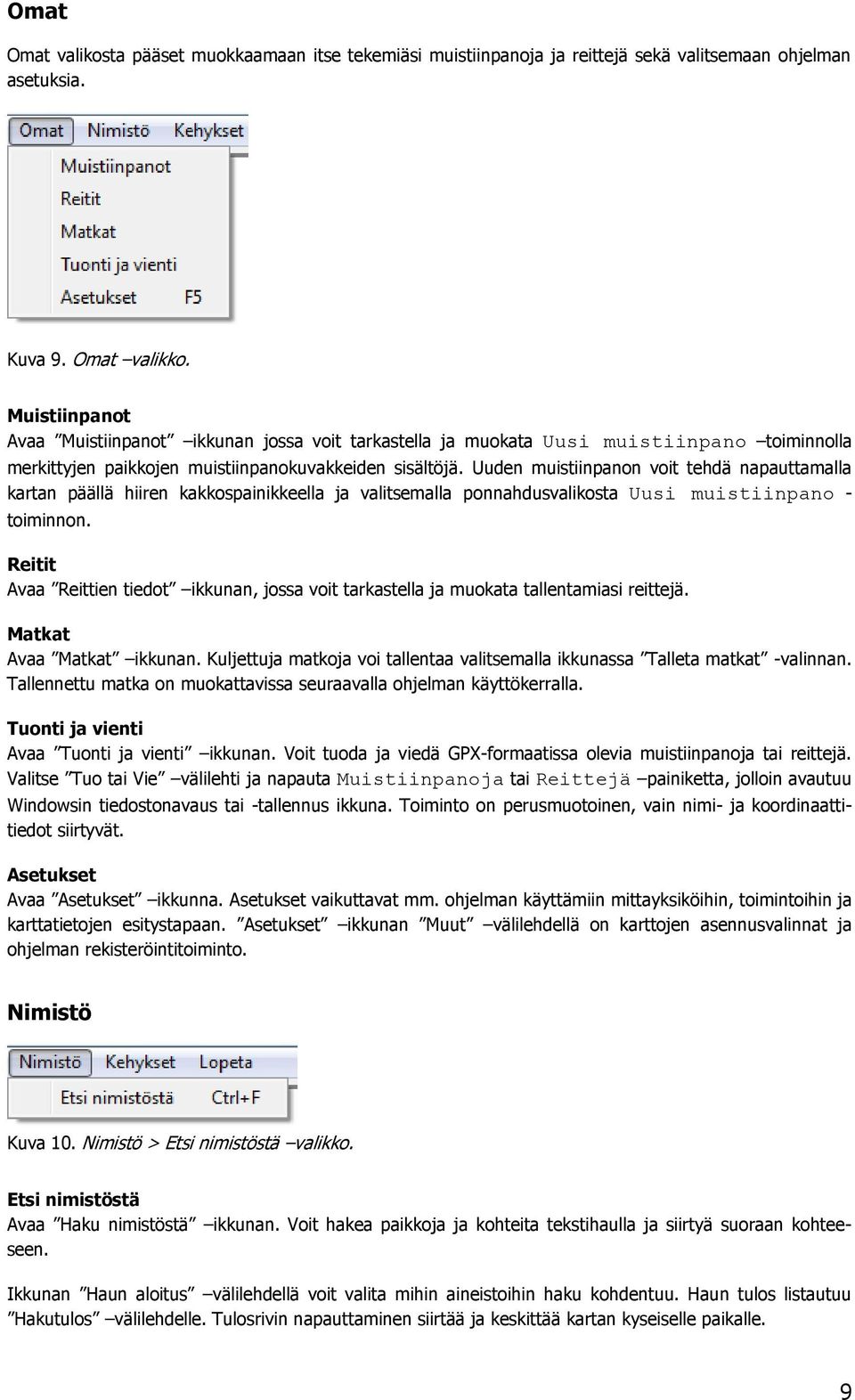

9 Omat Omat valikosta pääset muokkaamaan itse tekemiäsi muistiinpanoja ja reittejä sekä valitsemaan ohjelman asetuksia. Kuva 9. Omat valikko. Muistiinpanot Avaa Muistiinpanot ikkunan jossa voit tarkastella ja muokata Uusi muistiinpano toiminnolla merkittyjen paikkojen muistiinpanokuvakkeiden sisältöjä. Uuden muistiinpanon voit tehdä napauttamalla kartan päällä hiiren kakkospainikkeella ja valitsemalla ponnahdusvalikosta Uusi muistiinpano - toiminnon. Reitit Avaa Reittien tiedot ikkunan, jossa voit tarkastella ja muokata tallentamiasi reittejä. Matkat Avaa Matkat ikkunan. Kuljettuja matkoja voi tallentaa valitsemalla ikkunassa Talleta matkat -valinnan. Tallennettu matka on muokattavissa seuraavalla ohjelman käyttökerralla. Tuonti ja vienti Avaa Tuonti ja vienti ikkunan. Voit tuoda ja viedä GPX-formaatissa olevia muistiinpanoja tai reittejä. Valitse Tuo tai Vie välilehti ja napauta Muistiinpanoja tai Reittejä painiketta, jolloin avautuu Windowsin tiedostonavaus tai -tallennus ikkuna. Toiminto on perusmuotoinen, vain nimi- ja koordinaattitiedot siirtyvät. Asetukset Avaa Asetukset ikkunna. Asetukset vaikuttavat mm. ohjelman käyttämiin mittayksiköihin, toimintoihin ja karttatietojen esitystapaan. Asetukset ikkunan Muut välilehdellä on karttojen asennusvalinnat ja ohjelman rekisteröintitoiminto. Nimistö Kuva 10. Nimistö > Etsi nimistöstä valikko. Etsi nimistöstä Avaa Haku nimistöstä ikkunan. Voit hakea paikkoja ja kohteita tekstihaulla ja siirtyä suoraan kohteeseen. Ikkunan Haun aloitus välilehdellä voit valita mihin aineistoihin haku kohdentuu. Haun tulos listautuu Hakutulos välilehdelle. Tulosrivin napauttaminen siirtää ja keskittää kartan kyseiselle paikalle. 9

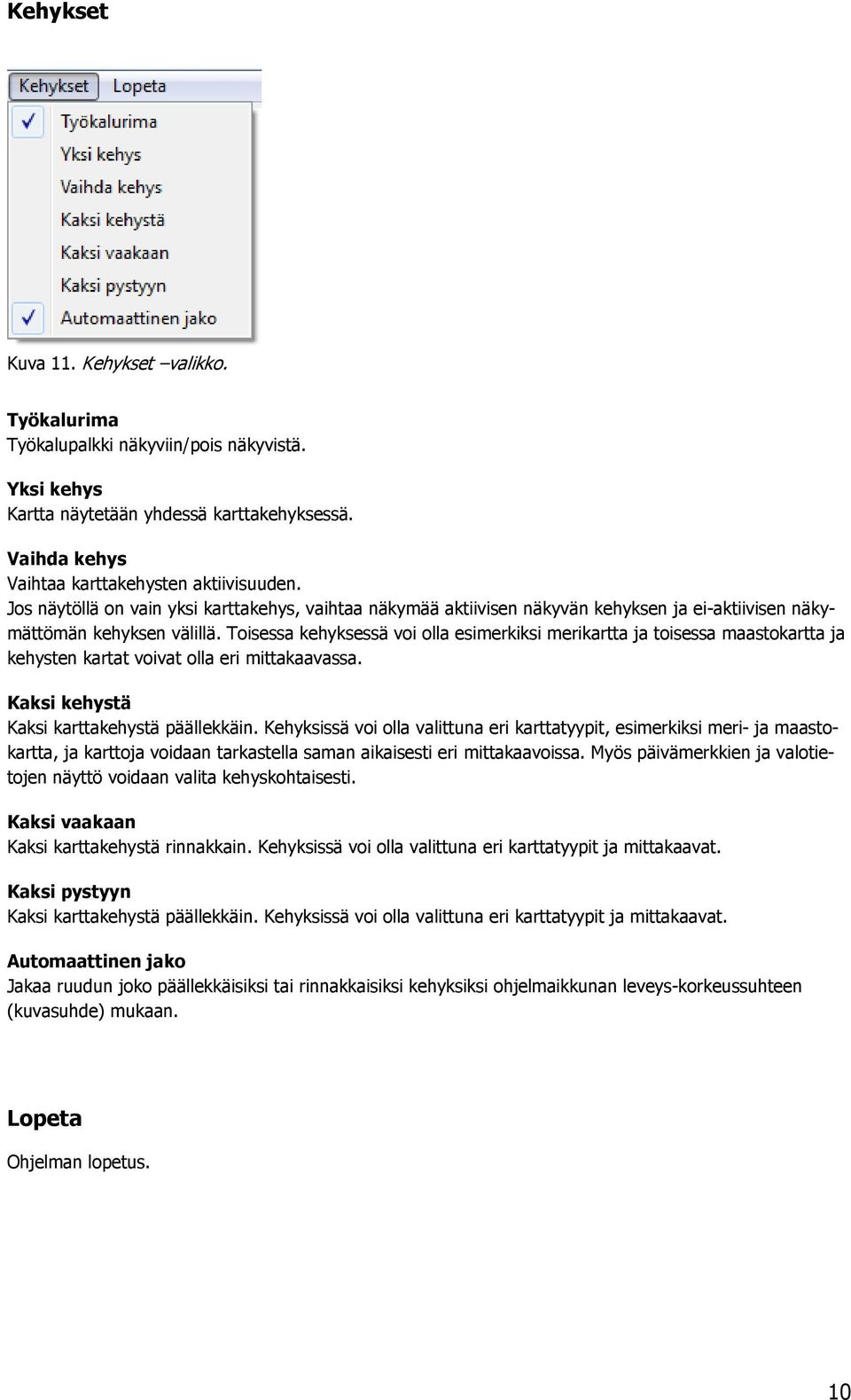

10 Kehykset Kuva 11. Kehykset valikko. Työkalurima Työkalupalkki näkyviin/pois näkyvistä. Yksi kehys Kartta näytetään yhdessä karttakehyksessä. Vaihda kehys Vaihtaa karttakehysten aktiivisuuden. Jos näytöllä on vain yksi karttakehys, vaihtaa näkymää aktiivisen näkyvän kehyksen ja ei-aktiivisen näkymättömän kehyksen välillä. Toisessa kehyksessä voi olla esimerkiksi merikartta ja toisessa maastokartta ja kehysten kartat voivat olla eri mittakaavassa. Kaksi kehystä Kaksi karttakehystä päällekkäin. Kehyksissä voi olla valittuna eri karttatyypit, esimerkiksi meri- ja maastokartta, ja karttoja voidaan tarkastella saman aikaisesti eri mittakaavoissa. Myös päivämerkkien ja valotietojen näyttö voidaan valita kehyskohtaisesti. Kaksi vaakaan Kaksi karttakehystä rinnakkain. Kehyksissä voi olla valittuna eri karttatyypit ja mittakaavat. Kaksi pystyyn Kaksi karttakehystä päällekkäin. Kehyksissä voi olla valittuna eri karttatyypit ja mittakaavat. Automaattinen jako Jakaa ruudun joko päällekkäisiksi tai rinnakkaisiksi kehyksiksi ohjelmaikkunan leveys-korkeussuhteen (kuvasuhde) mukaan. Lopeta Ohjelman lopetus. 10

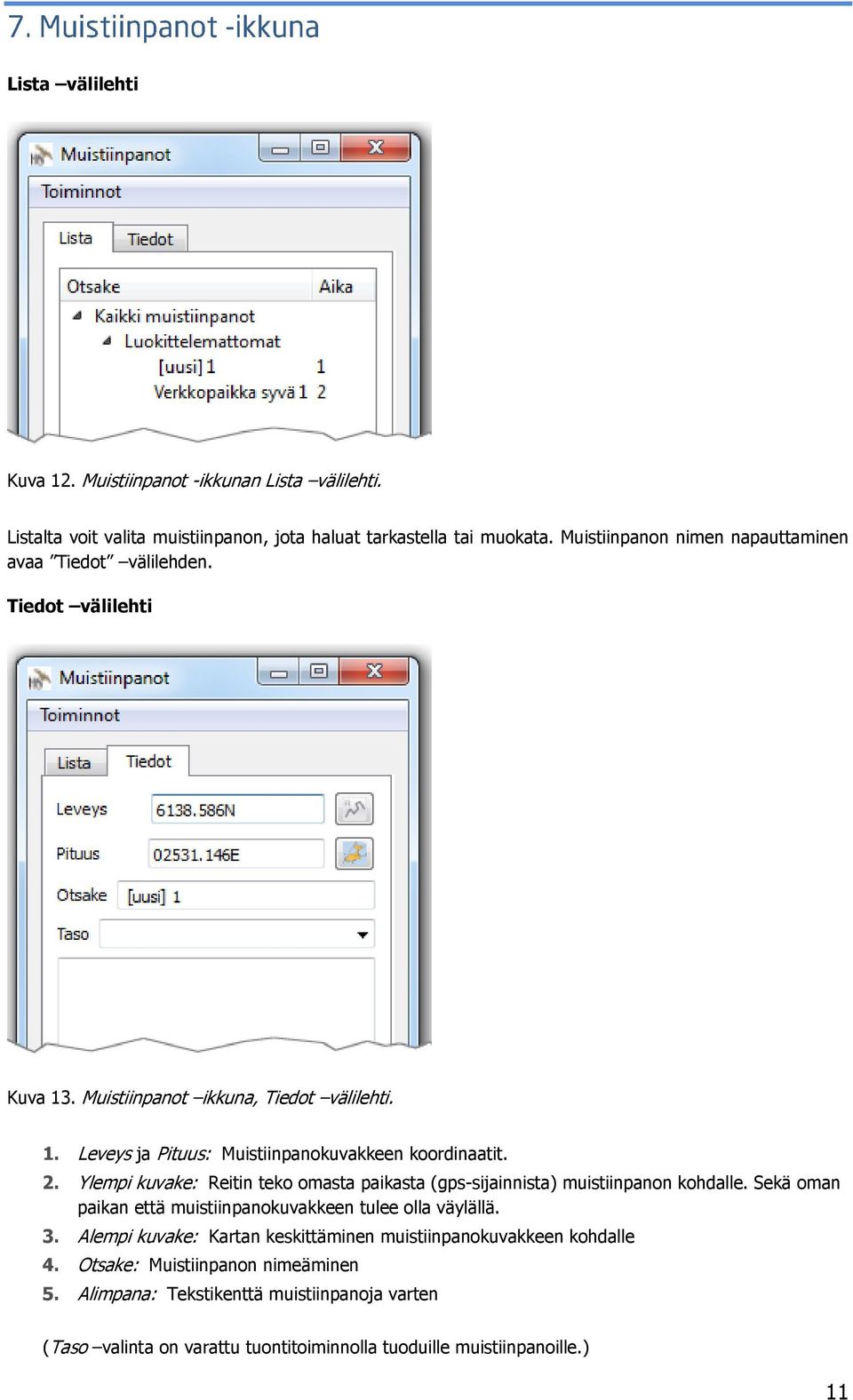

11 Lista välilehti Kuva 12. Muistiinpanot -ikkunan Lista välilehti. Listalta voit valita muistiinpanon, jota haluat tarkastella tai muokata. Muistiinpanon nimen napauttaminen avaa Tiedot välilehden. Tiedot välilehti Kuva 13. Muistiinpanot ikkuna, Tiedot välilehti. 1. Leveys ja Pituus: Muistiinpanokuvakkeen koordinaatit. 2. Ylempi kuvake: Reitin teko omasta paikasta (gps-sijainnista) muistiinpanon kohdalle. Sekä oman paikan että muistiinpanokuvakkeen tulee olla väylällä. 3. Alempi kuvake: Kartan keskittäminen muistiinpanokuvakkeen kohdalle 4. Otsake: Muistiinpanon nimeäminen 5. Alimpana: Tekstikenttä muistiinpanoja varten (Taso valinta on varattu tuontitoiminnolla tuoduille muistiinpanoille.) 11

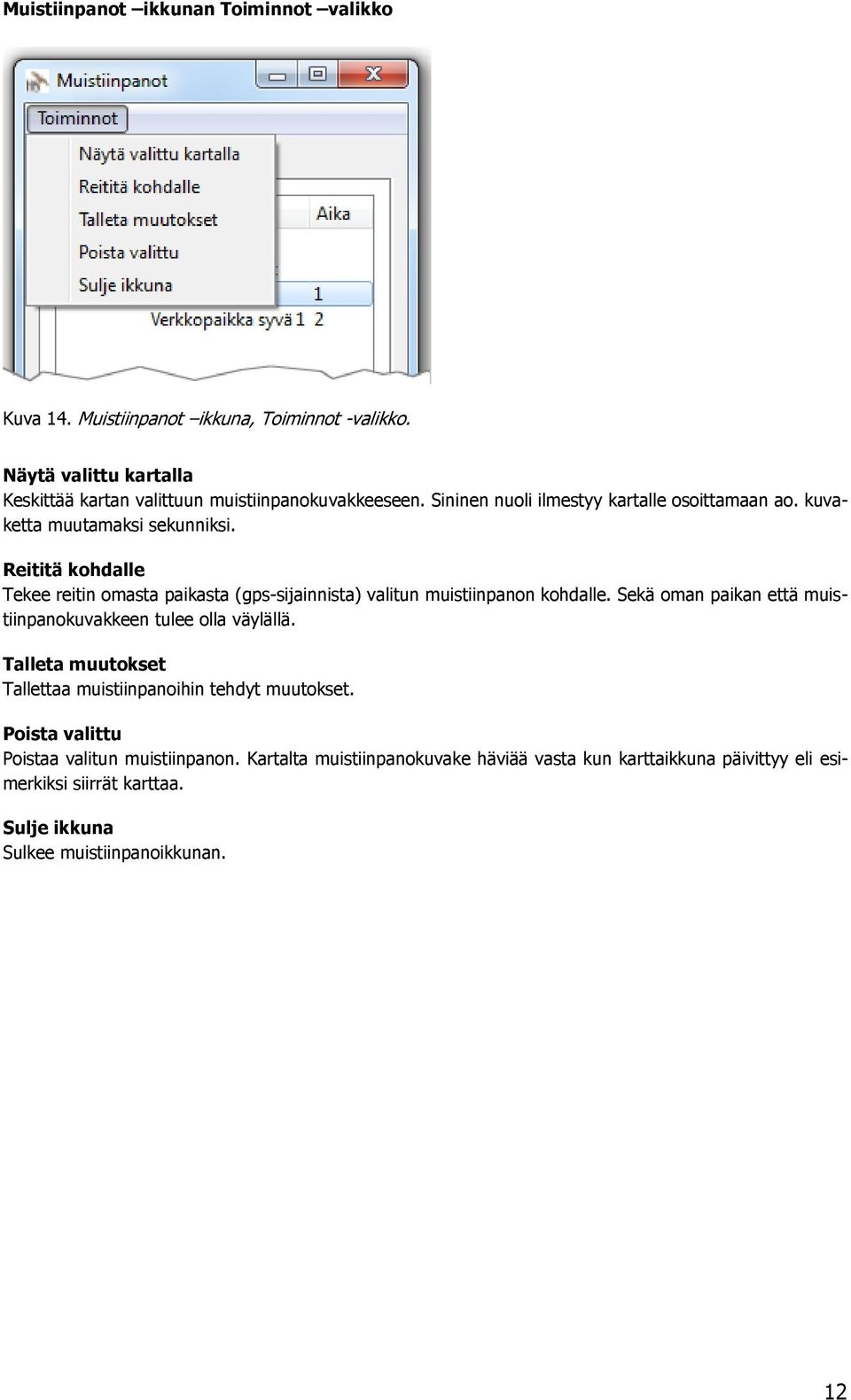

12 Muistiinpanot ikkunan Toiminnot valikko Kuva 14. Muistiinpanot ikkuna, Toiminnot -valikko. Näytä valittu kartalla Keskittää kartan valittuun muistiinpanokuvakkeeseen. Sininen nuoli ilmestyy kartalle osoittamaan ao. kuvaketta muutamaksi sekunniksi. Reititä kohdalle Tekee reitin omasta paikasta (gps-sijainnista) valitun muistiinpanon kohdalle. Sekä oman paikan että muistiinpanokuvakkeen tulee olla väylällä. Talleta muutokset Tallettaa muistiinpanoihin tehdyt muutokset. Poista valittu Poistaa valitun muistiinpanon. Kartalta muistiinpanokuvake häviää vasta kun karttaikkuna päivittyy eli esimerkiksi siirrät karttaa. Sulje ikkuna Sulkee muistiinpanoikkunan. 12

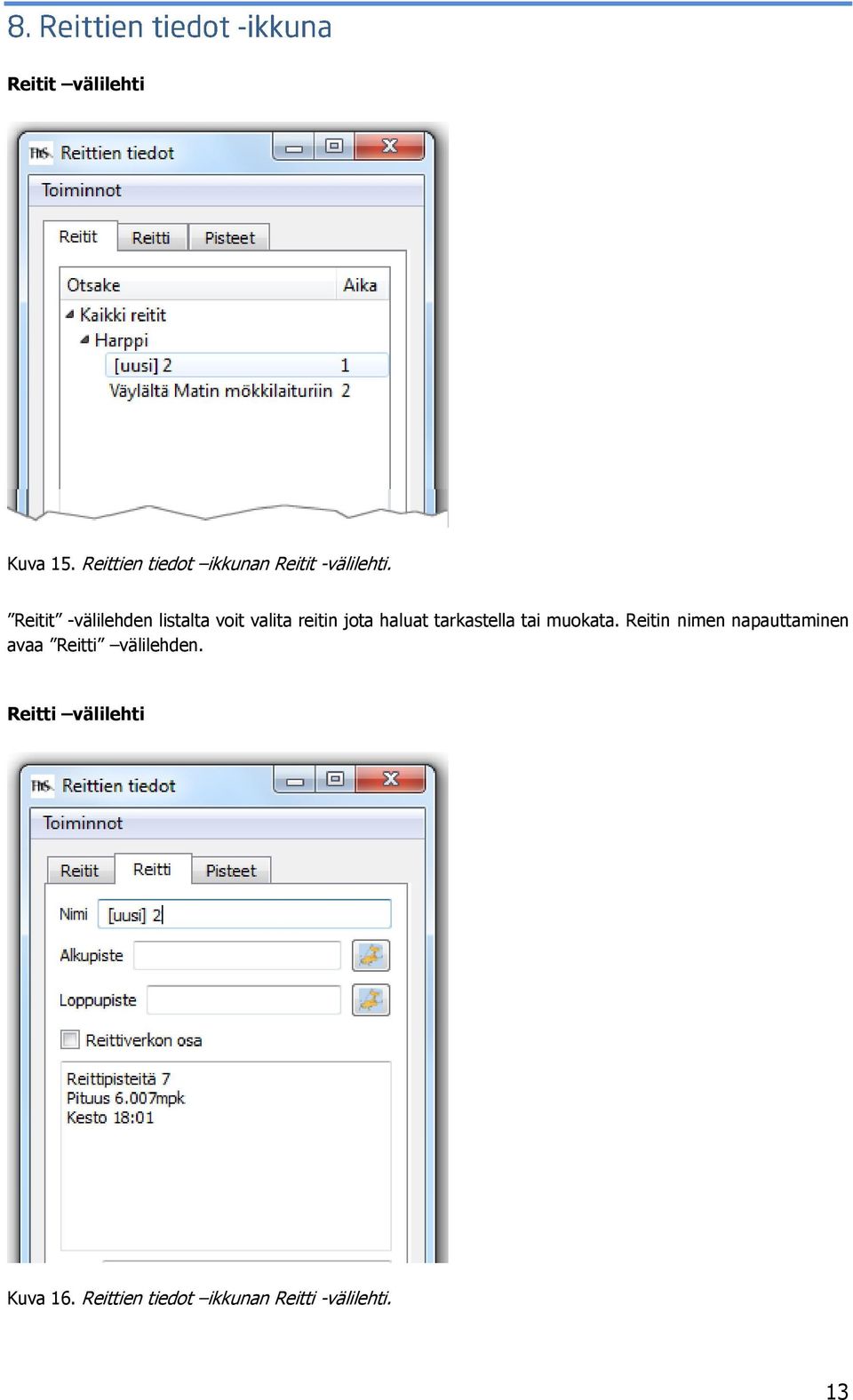

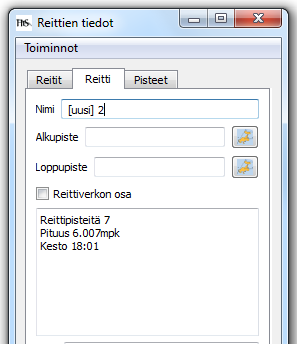

13 Reitit välilehti Kuva 15. Reittien tiedot ikkunan Reitit -välilehti. Reitit -välilehden listalta voit valita reitin jota haluat tarkastella tai muokata. Reitin nimen napauttaminen avaa Reitti välilehden. Reitti välilehti Kuva 16. Reittien tiedot ikkunan Reitti -välilehti. 13

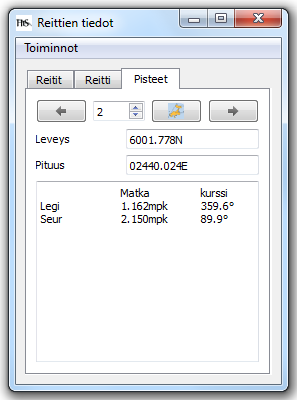

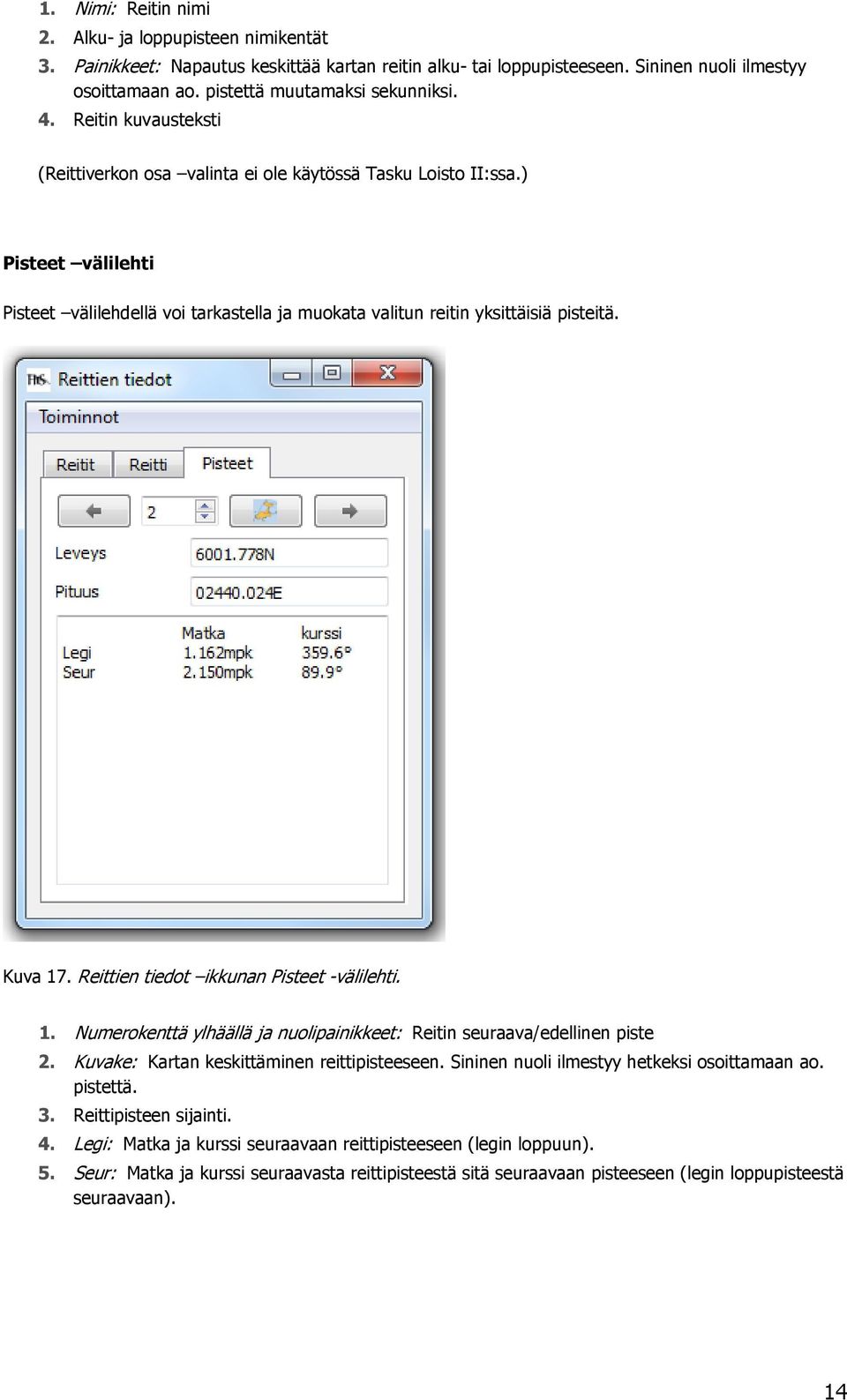

14 1. Nimi: Reitin nimi 2. Alku- ja loppupisteen nimikentät 3. Painikkeet: Napautus keskittää kartan reitin alku- tai loppupisteeseen. Sininen nuoli ilmestyy osoittamaan ao. pistettä muutamaksi sekunniksi. 4. Reitin kuvausteksti (Reittiverkon osa valinta ei ole käytössä Tasku Loisto II:ssa.) Pisteet välilehti Pisteet välilehdellä voi tarkastella ja muokata valitun reitin yksittäisiä pisteitä. Kuva 17. Reittien tiedot ikkunan Pisteet -välilehti. 1. Numerokenttä ylhäällä ja nuolipainikkeet: Reitin seuraava/edellinen piste 2. Kuvake: Kartan keskittäminen reittipisteeseen. Sininen nuoli ilmestyy hetkeksi osoittamaan ao. pistettä. 3. Reittipisteen sijainti. 4. Legi: Matka ja kurssi seuraavaan reittipisteeseen (legin loppuun). 5. Seur: Matka ja kurssi seuraavasta reittipisteestä sitä seuraavaan pisteeseen (legin loppupisteestä seuraavaan). 14

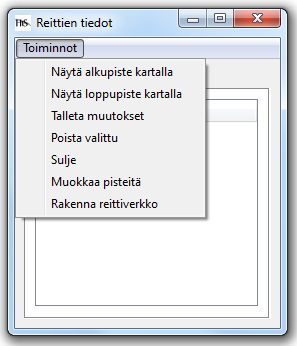

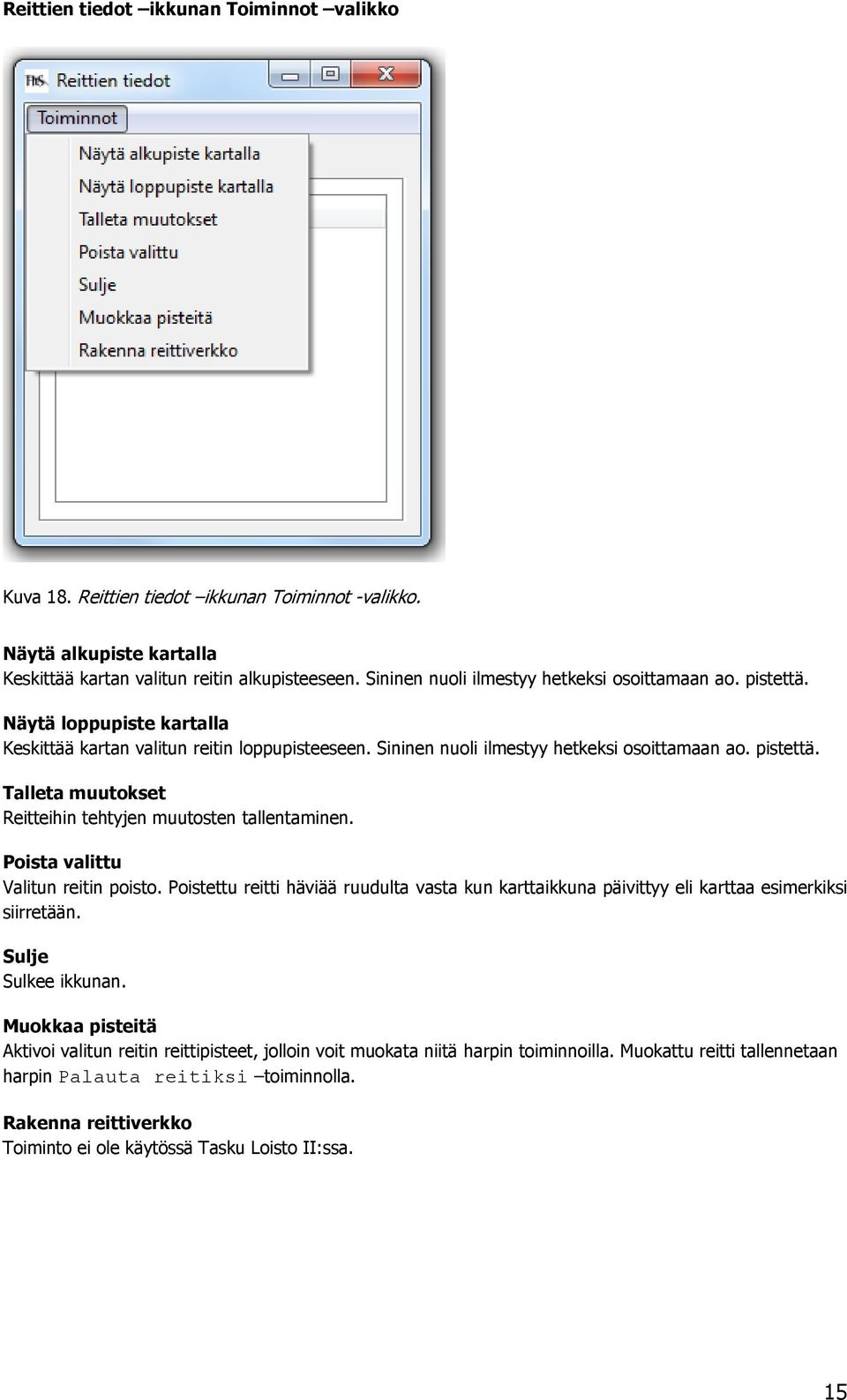

15 Reittien tiedot ikkunan Toiminnot valikko Kuva 18. Reittien tiedot ikkunan Toiminnot -valikko. Näytä alkupiste kartalla Keskittää kartan valitun reitin alkupisteeseen. Sininen nuoli ilmestyy hetkeksi osoittamaan ao. pistettä. Näytä loppupiste kartalla Keskittää kartan valitun reitin loppupisteeseen. Sininen nuoli ilmestyy hetkeksi osoittamaan ao. pistettä. Talleta muutokset Reitteihin tehtyjen muutosten tallentaminen. Poista valittu Valitun reitin poisto. Poistettu reitti häviää ruudulta vasta kun karttaikkuna päivittyy eli karttaa esimerkiksi siirretään. Sulje Sulkee ikkunan. Muokkaa pisteitä Aktivoi valitun reitin reittipisteet, jolloin voit muokata niitä harpin toiminnoilla. Muokattu reitti tallennetaan harpin Palauta reitiksi toiminnolla. Rakenna reittiverkko Toiminto ei ole käytössä Tasku Loisto II:ssa. 15

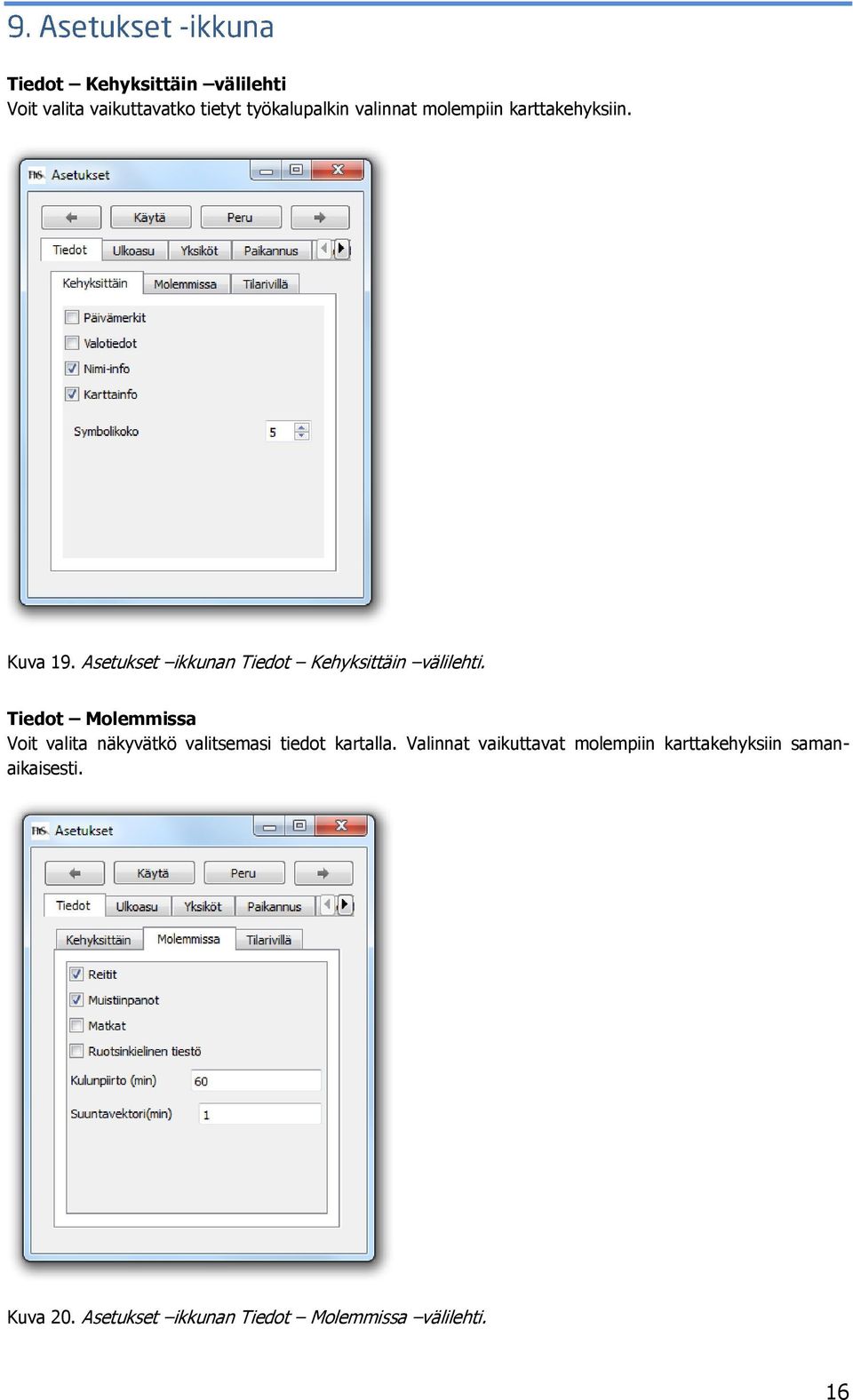

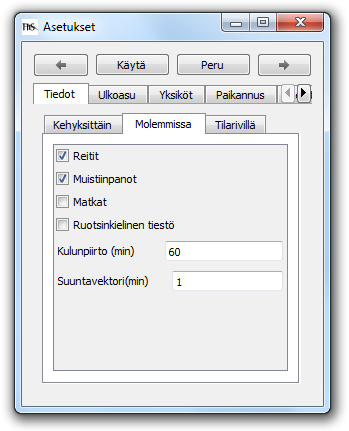

16 Tiedot Kehyksittäin välilehti Voit valita vaikuttavatko tietyt työkalupalkin valinnat molempiin karttakehyksiin. Kuva 19. Asetukset ikkunan Tiedot Kehyksittäin välilehti. Tiedot Molemmissa Voit valita näkyvätkö valitsemasi tiedot kartalla. Valinnat vaikuttavat molempiin karttakehyksiin samanaikaisesti. Kuva 20. Asetukset ikkunan Tiedot Molemmissa välilehti. 16

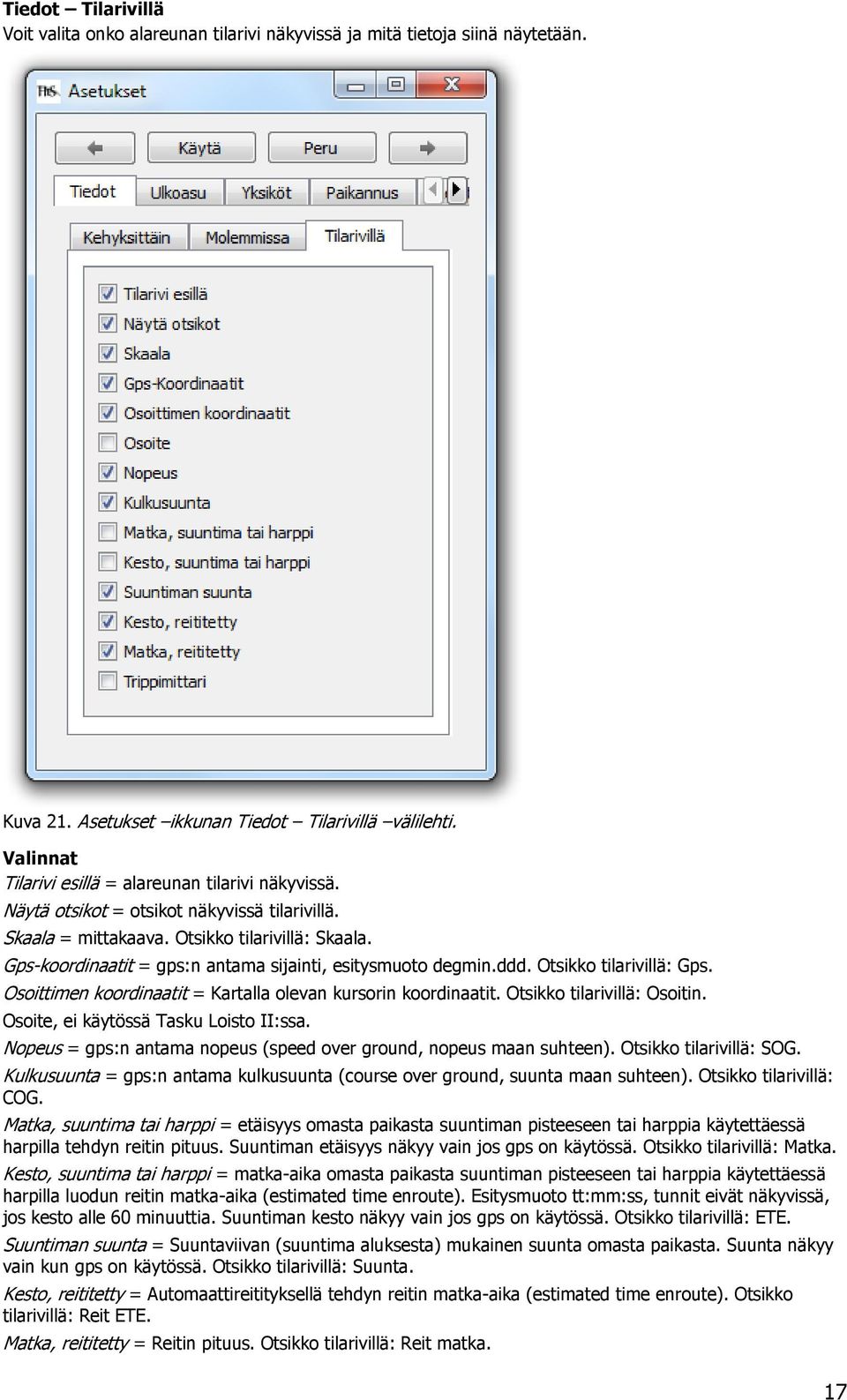

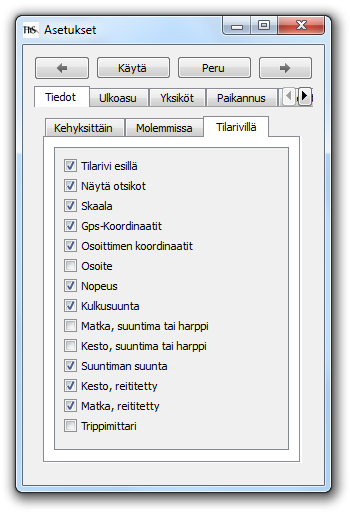

17 Tiedot Tilarivillä Voit valita onko alareunan tilarivi näkyvissä ja mitä tietoja siinä näytetään. Kuva 21. Asetukset ikkunan Tiedot Tilarivillä välilehti. Valinnat Tilarivi esillä = alareunan tilarivi näkyvissä. Näytä otsikot = otsikot näkyvissä tilarivillä. Skaala = mittakaava. Otsikko tilarivillä: Skaala. Gps-koordinaatit = gps:n antama sijainti, esitysmuoto degmin.ddd. Otsikko tilarivillä: Gps. Osoittimen koordinaatit = Kartalla olevan kursorin koordinaatit. Otsikko tilarivillä: Osoitin. Osoite, ei käytössä Tasku Loisto II:ssa. Nopeus = gps:n antama nopeus (speed over ground, nopeus maan suhteen). Otsikko tilarivillä: SOG. Kulkusuunta = gps:n antama kulkusuunta (course over ground, suunta maan suhteen). Otsikko tilarivillä: COG. Matka, suuntima tai harppi = etäisyys omasta paikasta suuntiman pisteeseen tai harppia käytettäessä harpilla tehdyn reitin pituus. Suuntiman etäisyys näkyy vain jos gps on käytössä. Otsikko tilarivillä: Matka. Kesto, suuntima tai harppi = matka-aika omasta paikasta suuntiman pisteeseen tai harppia käytettäessä harpilla luodun reitin matka-aika (estimated time enroute). Esitysmuoto tt:mm:ss, tunnit eivät näkyvissä, jos kesto alle 60 minuuttia. Suuntiman kesto näkyy vain jos gps on käytössä. Otsikko tilarivillä: ETE. Suuntiman suunta = Suuntaviivan (suuntima aluksesta) mukainen suunta omasta paikasta. Suunta näkyy vain kun gps on käytössä. Otsikko tilarivillä: Suunta. Kesto, reititetty = Automaattireitityksellä tehdyn reitin matka-aika (estimated time enroute). Otsikko tilarivillä: Reit ETE. Matka, reititetty = Reitin pituus. Otsikko tilarivillä: Reit matka. 17

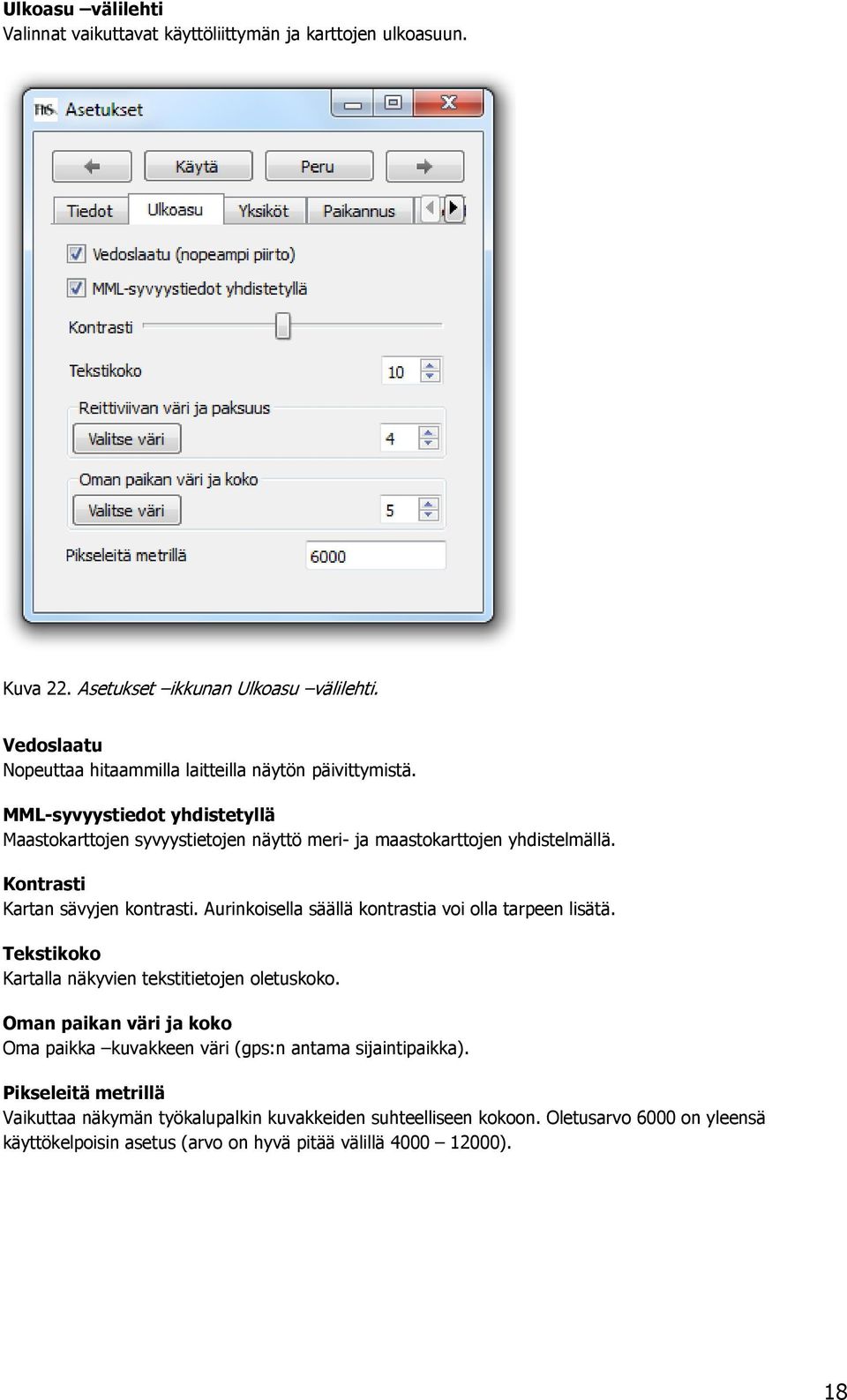

18 Ulkoasu välilehti Valinnat vaikuttavat käyttöliittymän ja karttojen ulkoasuun. Kuva 22. Asetukset ikkunan Ulkoasu välilehti. Vedoslaatu Nopeuttaa hitaammilla laitteilla näytön päivittymistä. MML-syvyystiedot yhdistetyllä Maastokarttojen syvyystietojen näyttö meri- ja maastokarttojen yhdistelmällä. Kontrasti Kartan sävyjen kontrasti. Aurinkoisella säällä kontrastia voi olla tarpeen lisätä. Tekstikoko Kartalla näkyvien tekstitietojen oletuskoko. Oman paikan väri ja koko Oma paikka kuvakkeen väri (gps:n antama sijaintipaikka). Pikseleitä metrillä Vaikuttaa näkymän työkalupalkin kuvakkeiden suhteelliseen kokoon. Oletusarvo 6000 on yleensä käyttökelpoisin asetus (arvo on hyvä pitää välillä ). 18

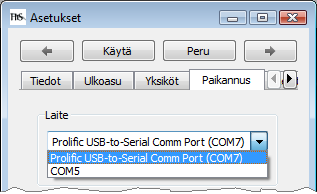

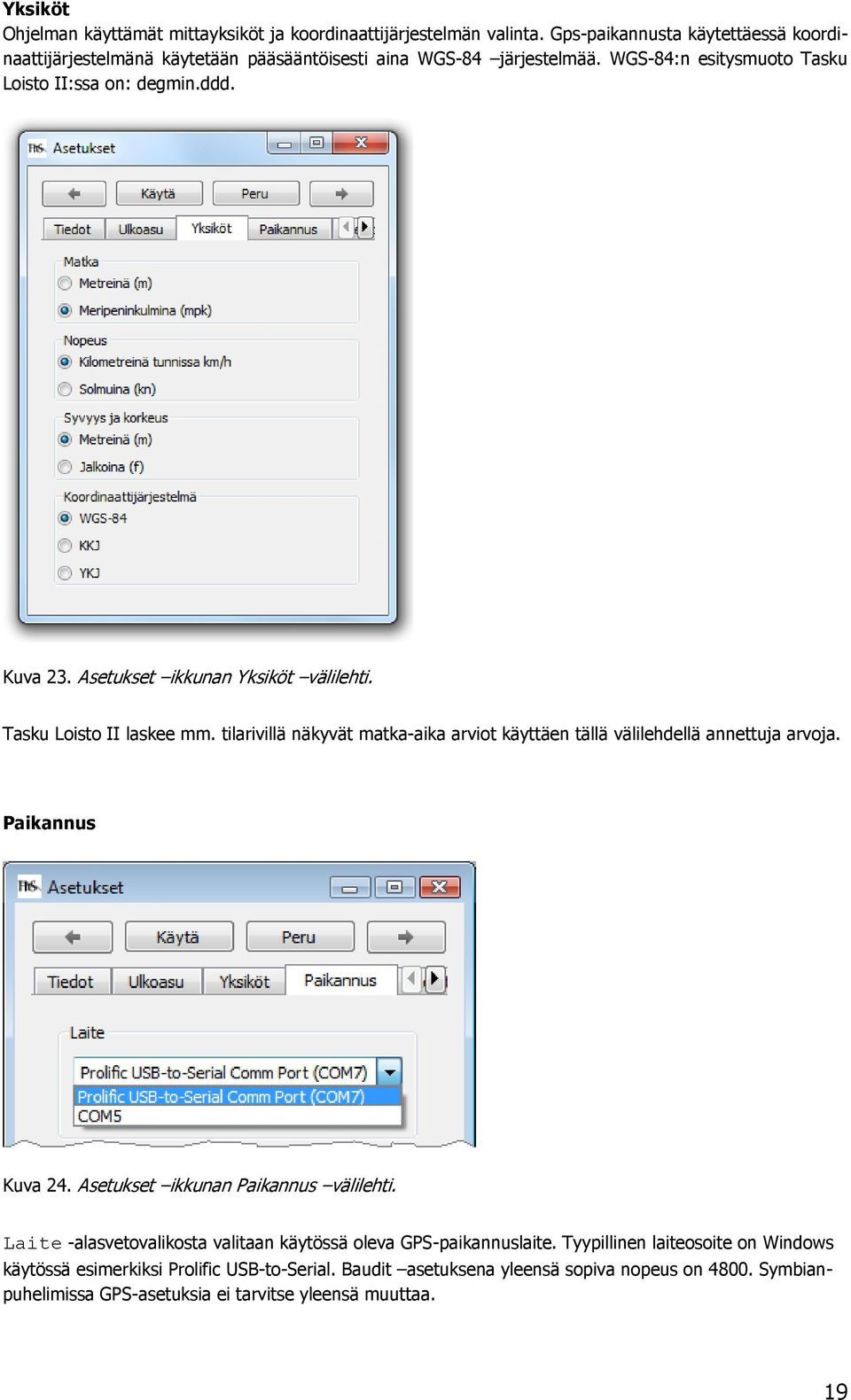

19 Yksiköt Ohjelman käyttämät mittayksiköt ja koordinaattijärjestelmän valinta. Gps-paikannusta käytettäessä koordinaattijärjestelmänä käytetään pääsääntöisesti aina WGS-84 järjestelmää. WGS-84:n esitysmuoto Tasku Loisto II:ssa on: degmin.ddd. Kuva 23. Asetukset ikkunan Yksiköt välilehti. Tasku Loisto II laskee mm. tilarivillä näkyvät matka-aika arviot käyttäen tällä välilehdellä annettuja arvoja. Paikannus Kuva 24. Asetukset ikkunan Paikannus välilehti. Laite -alasvetovalikosta valitaan käytössä oleva GPS-paikannuslaite. Tyypillinen laiteosoite on Windows käytössä esimerkiksi Prolific USB-to-Serial. Baudit asetuksena yleensä sopiva nopeus on Symbianpuhelimissa GPS-asetuksia ei tarvitse yleensä muuttaa. 19

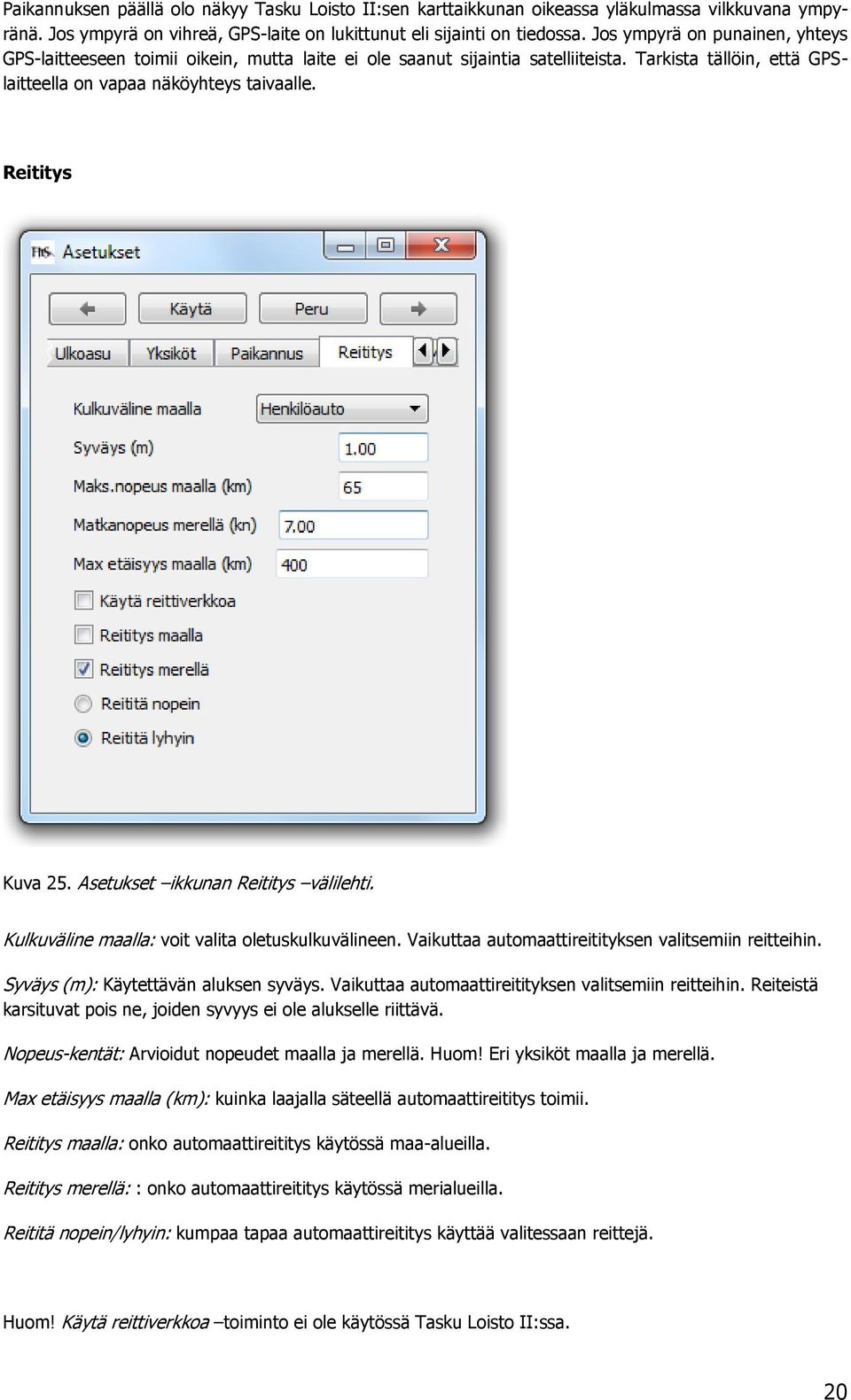

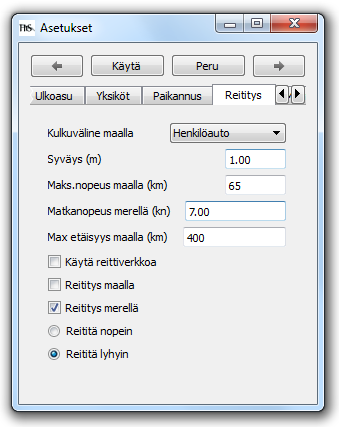

20 Paikannuksen päällä olo näkyy Tasku Loisto II:sen karttaikkunan oikeassa yläkulmassa vilkkuvana ympyränä. Jos ympyrä on vihreä, GPS-laite on lukittunut eli sijainti on tiedossa. Jos ympyrä on punainen, yhteys GPS-laitteeseen toimii oikein, mutta laite ei ole saanut sijaintia satelliiteista. Tarkista tällöin, että GPSlaitteella on vapaa näköyhteys taivaalle. Reititys Kuva 25. Asetukset ikkunan Reititys välilehti. Kulkuväline maalla: voit valita oletuskulkuvälineen. Vaikuttaa automaattireitityksen valitsemiin reitteihin. Syväys (m): Käytettävän aluksen syväys. Vaikuttaa automaattireitityksen valitsemiin reitteihin. Reiteistä karsituvat pois ne, joiden syvyys ei ole alukselle riittävä. Nopeus-kentät: Arvioidut nopeudet maalla ja merellä. Huom! Eri yksiköt maalla ja merellä. Max etäisyys maalla (km): kuinka laajalla säteellä automaattireititys toimii. Reititys maalla: onko automaattireititys käytössä maa-alueilla. Reititys merellä : onko automaattireititys käytössä merialueilla. Reititä nopein/lyhyin: kumpaa tapaa automaattireititys käyttää valitessaan reittejä. Huom! Käytä reittiverkkoa toiminto ei ole käytössä Tasku Loisto II:ssa. 20

21 Muut Ohjelman rekisteröinti ja karttojen asennusasetukset sekä näytön oletussuunta (kuvasuhde). Kuva 26. Asetukset ikkunan Muut välilehti. Rekisteröinti avaa Tasku Loisto II:sen Rekisteröinti -ikkunan. Rekisteröintiohjeet ovat Tasku Loisto II:n asennusohjeessa ( Rekisteröinti ikkunassa voit tarkastaa rekisteröinnin yhteydessä antamasi yhteystiedot, lisenssikoodisi (Tuotteen sarjanumero) ja avauskoodisi. Karttojen asennus Kuva 27. Asetukset ikkunan Karttojen asennus näkymä. 21

22 Lataa puuttuvat kartat -toiminto Tällä toiminnolla voit ladata ja asentaa kerralla kaikki ne kartta-aineistot, joihin lisenssisi antaa käyttöoikeuden. Laita ensin ruksi kohtaan Saa ladata internetistä, ennen kuin käynnistät toiminnon. Suosittelemme toiminnon suorittamista ensimmäisellä käyttökerralla, tällöin kartta-aineistoja ei enää myöhemmin tarvitse erikseen ladata ja asentaa Tasku Loistoon sen käytön aikana. Huomaa, että kartta-aineistot vievät suhteellisen paljon tallennustilaa ja niiden lataaminen internet-yhteydellä voi kestää minuuteista useisiin kymmeniin minuutteihin tai yli tuntiin ladattavan kartta-aineiston määrästä ja yhteysnopeudesta riippuen. Halutessasi voit keskeyttää latauksen ja jatkaa sitä myöhemmin. Kartta-aineistot, jotka ohjelma ehti ladata ennen keskeytystä, ovat valmiina käytettäviksi, niitä ei tarvitse ladata uudelleen. Muut Karttojen asennus ikkunan valinnat Saa ladata lennossa -valinta Ohjelma voi ladata ja asentaa karttoja lennossa käytön aikana. Emme suosittele tämän asetuksen käyttöä merellä tai maastossa liikuttaessa. Jos internet-yhteys jostain syystä katkeaa kesken karttojen latautumisen, saattaa myös Tasku Loiston toiminta keskeytyä ja ohjelman käytön jatkaminen onnistuu vasta, kun internet-yhteys on uudelleen käytössä. Poista siis ruksi tästä kohdasta ja vahvista valinta napauttamalla Ota käyttöön painiketta. Saa ladata DVD:ltä yms. -valinta Kartat ladataan muistivälineeltä, esimerkiksi DVD-levyltä tai USB-muistitikulta. Muistivälineen polku kerrotaan DVD:n polku -kohdassa. Polun voi osoittaa napsauttamalla painiketta "...". Saa ladata internetistä -valinta Kartat ladataan internetin kautta Karttakeskuksen palvelimilta. Ruksaa tämä kohta vain silloin, kun käytät Lataa puuttuvat kartat toimintoa ja ota ruksi pois sekä napauta Ota käyttöön painiketta, kun kartat on ladattu. Emme suosittele karttojen latausta merellä tai maastossa liikuttaessa. (Valo toiminto ei ole käytössä Tasku Loisto II:ssa). Suosittelemme, että otat Tasku Loisto II:sta varakopion jollekin toiselle laitteelle tai tallennusmedialle kuin miltä käytät ohjelmaa. Varakopion voit tehdä kopioimalla koko HTS kansion alakansioineen sopivaksi katsomaasi paikkaan tai muistivälineelle. Tallennustilaa HTS kansio tarvitsee noin 1,5 4,5 Gt, riippuen valmiiksi asennettujen kartta-aineistojen määrästä. 22

23 Huomaa, että Tasku Loisto II:n rekisteröinti ja rekisteröinnin yhteydessä saatu avauskoodi on laitekohtainen ja ohjelma toimii siten ainoastaan sillä laitteella, jolla sen rekisteröinti on tehty. Tasku Loisto II:sella tulee olla kirjoitusoikeus HTS kansion tiedostoihin ja ohjelman asentaminen tulee tehdä tietokoneen Järjestelmänvalvojan oikeuksin. Tietokoneen käyttöjärjestelmän ja käyttäjätilin asetukset saattavat joskus estää HTS kansion tiedostojen normaalin käyttämisen tai päivittämisen, joten tarkasta, että tiedostot eivät ole lukittu: Napauta hiiren kakkospainikkeella HTS kansion päällä, valitse ponnahdusvalikosta Ominaisuudet Properties, jolloin aukeaa Ominaisuudet ikkuna. Poista valinta kohdasta Määritteet: Vain luku mikäli se on valittu, napauta OK ja valitse sen jälkeen aukeavassa valintaikkunassa alin kohta Ota muutokset käyttöön tässä kansiossa,.. sekä napauta OK. Loistonavigointiohjelmat ja kartta-aineistot: 23
