1 2016

2 Askelmatikkaat YKSIPUOLISET ASKELMATIKKAAT Z 200 Koteloprofiiliset askelmatikkaat, 80 mm rihlatut askelmat niittikiinnityksellä. 250 x 250 mm seisontataso on alumiiniprofiilia. Muovinen tavarahylly. Z 200 Tuotenro Tason korkeus m 0,59 0,81 0,99 1,24 1,47 1,70 Askelmia taso mukaan lukien kpl Kuljetuspituus m 1,36 1,59 1,82 2,05 2,29 2,52 Alaleveys m 0,41 0,43 0,46 0,48 0,51 0,53 Paino kg 3,0 3,6 4,2 4,9 5,7 7,1 Hinta alv. 0 % 96,00 118,00 142,00 191,00 226,00 250,00 Z 300 Koteloprofiiliset askelmatikkaat, 80 mm rihlatut askelmat läpivientipuristuskiinnityksellä. 250 x 250 mm seisontataso on alumiiniprofiilia. Muovinen tavarahylly. Z 300 Tuotenro Tason korkeus m 0,61 0,83 1,05 1,26 1,48 1,70 Askelmia taso mukaan lukien kpl Kuljetuspituus m 1,34 1,57 1,80 2,03 2,26 2,49 Alaleveys m 0,42 0,44 0,46 0,49 0,51 0,54 Paino kg 4,8 5,8 6,9 8,0 9,1 10,2 Hinta alv. 0 % 150,00 167,00 199,00 259,00 296,00 362,00 Z 500 Z 500 Tuotenro Tason korkeus m 0,70 0,90 1,10 1,35 1,55 1,75 1,97 2,20 2,62 3,05 Askelmia taso mukaan lukien kpl Kuljetuspituus m 1,44 1,67 1,90 2,13 2,35 2,60 2,83 3,05 3,53 3,98 Alaleveys m 0,45 0,47 0,49 0,52 0,54 0,56 0,58 0,61 0,65 0,70 Paino kg 6,0 7,0 8,0 9,0 10,5 13,0 13,7 14,0 17,3 20,3 Hinta alv. 0 % 154,00 175,00 199,00 231,00 259,00 287,00 307,00 348,00 421,00 572,00 Koteloprofiiliset askelmatikkaat, 85 mm rihlatut askelmat. 250 x 350 mm seisontataso on alumiiniprofiilia. Metallinen tavarahylly kahdella koukulla. Levennyspalkki lisävarusteena Tuotenro Hinta alv. 0% 1000 mm , mm ,00 Z 600 Työkaluhylly alumiiniprofiilia. Z 600 Seisontatason koko 250 x 350 Tuotenro mm, rihlattua alumiiniprofiilia. Tason korkeus m 0,75 0,99 1,24 1,50 1,75 1,99 2,49 80 mm syvät rihlatut askelmat. Askelmia taso mukaan lukien kpl Kiinteä lukitus työtasossa Kuljetuspituus m 1,56 1,83 2,10 2,37 2,64 2,91 3,45 sekä kiinteä side tason alla, ei Alaleveys m 0,51 0,54 0,56 0,59 0,61 0,64 0,69 hihnoja 4-askelmainen malli Paino kg 6,0 6,9 7,7 9,1 10,2 11,7 14,1 mitoitettu VNA205 mukaisesti, Hinta alv. 0 % 180,00 206,00 251,00 296,00 329,00 395,00 476,00 maksimaalinen työtasokorkeus UUTUUS ilman levennyspalkkia. LUJITEMUOVISET ASKELMATIKKAAT Z mm syvät, rihlatut askelmat, läpivientipuristuskiinnityksellä. Sähköä eristävä malli. Askelmien etäisyys toisistaan 230 mm. Seisontataso 25 x 25 cm. Metallinen tavarahylly. Z 600 Tuotenro Kuljetuspituus m 1,40 1,65 1,90 2,15 2,40 Tason korkeus m 0,68 0,91 1,14 1,37 1,60 Alaleveys m 0,42 0,44 0,47 0,49 0,52 Kotelo ed/tak mm 50/50 50/50 50/50 50/50 50/50 Askelmia sis. tason kpl Paino kg Hinta alv. 0 % 331,00 376,00 425,00 506,00 555,00 2

3 Askelmatikkaat TEOLLISUUSPORRAS 80 mm syvät askelmat joissa leveä kuminen liukueste. Lukitus työtason alla olevalla kiinteällä haitalla. Suurikokoinen seisontataso 40 x 40 cm. Korkea nojatuki 80 cm. Metallinen tavarahylly. 2 käsikaidetta kuuluuvat toimitukseen. Tuotenro Kuljetuspituus m 1,87 2,15 2,43 2,71 3,27 3,83 4,16 Tason korkeus m 0,78 1,06 1,32 1,58 2,07 2,59 3,11 Korkeus m 1,54 1,8 2,06 2,32 2,84 3,36 3,88 Alaleveys m 0,60 0,62 0,65 0,68 0,74 0,80 0,86 Avautuma m 0,95 1,13 1,32 1,51 1,78 2,13 Kotelo ed/tak mm 73/58 73/58 73/58 73/58 73/58 73/58 73/58 Askelmia sis. tason kpl Paino kg 8,00 9,50 11,00 12,50 15,50 19,50 22,00 Käsikaiteen pituus mm Hinta 335,00 380,00 417,00 476,00 551,00 694,00 816,00 TEOLLISUUSPORTAAT KIINTEÄLLÄ SITEELLÄ Askelman syvyys 80 mm, joissa leveä kuminen liukueste ja läpivientikiinnitys. Käsikaide (78 cm korkea) tason kolmella sivulla lisää turvallisuutta työskentelyn aikana. Suurikokoinen seisontataso (40 x 40 cm), tilava tavarahylly. Metallinen lukitus seisontatasossa sekä tason alla. Tilaa säästävä varastointi kokoontaittuvien käsikaiteiden ansiosta. Sivuprofiilit ja askelmat ovat suulakepuristettua kevytmetalliprofiilia. Lisävarusteena jousipyörät. Tuotenro Tason korkeus m 0,52 0,78 1,04 1,32 1,58 1,84 2,07 2,34 Askelmia taso mukaan lukien kpl Kuljetuspituus m 1,66 1,94 2,22 2,50 2,78 3,06 3,34 3,62 Alaleveys m 0,56 0,59 0,62 0,65 0,68 0,71 0,74 0,77 Paino kg 9,0 10,0 11,0 13,0 14,0 16,0 17,0 19,0 Hinta alv. 0 % 475,00 497,00 524,00 561,00 592,00 633,00 660,00 694,00 Ulokejalat tno ovat lisävaruste. ASKELMATIKKAAT Vahvarakenteiset tikkaat joissa 85 mm syvät askelmat monipistekiinnityksellä. Kiinteät rajoittimet. Tuotenro Tason korkeus m 0,66 0,88 1,10 1,31 1,53 1,74 2,18 Askelmia taso mukaan lukien kpl Kuljetuspituus m 0,74 0,97 1,20 1,43 1,66 1,90 2,35 Alaleveys m 0,41 0,43 0,45 0,47 0,50 0,52 0,56 Paino kg 4,5 6,0 7,5 9,0 10,5 12,0 15,5 Hinta alv. 0 % 149,00 180,00 215,00 253,00 285,00 319,00 419,00 4-OSAISET NIVELTIKKAAT Pieneen tilaan menevät monikäyttötikkaat. Noja- ja vapaasti seisovat tikkaat. Tikkaissa on 6 automaattisesti lukkiutuvaa niveltä, jotka ovat ruuvikiinnityksen ansiosta helppo vaihtaa. Tikkaat mahtuvat kokoontaitettuna helposti henkilöauton tavarasäilöön. Malleja ja voi käyttää ainoastaan nojatikkaina tai A-tikkaina. Tuotenro Suurin korkeus nojatikkaina m 3,62 4,19 4,74 4,74 5,86 Suurin korkeus vapaasti seisovana m 1,75 2,00 2,30 2,30 2,80 Tikkaiden mitat koottuina m 0,75 x 1,00 x 0,28 0,75 x 1,21 x 0,28 0,75 x 1,49 x 0,28 0,75 x 1,28 x 0,28 0,75 x 1,56 x 0,28 Pukkiasennon korkeus m 0,99 0,99 0, Puolia kpl 4x3 2x3+2x4 2x3+2x5 4 x 4 4 x 5 Kotelo mm Paino kg 12,5 14,0 15,5 15,5 20 Hinta alv. 0 % 296,00 348,00 359,00 399,00 487,00 3

4 Työpukit AMA MODUULITYÖTASO Helposti laajennettavissa pituus- ja korkeussuunnassa. Vahvarakenteinen työtaso, isot askelmat (555 x 250 mm). Kevyt, helposti siirrettävä. Lisävarusteina, käsikaiteet, pyörät ja lattiakiinnikkeet. A-moduuli ei laajennettavissa. RAKENNUSTYÖPUKKI Askelmat ovat rihlattua kevytmetalliprofiilia. Tason koko on 600 x 300 mm. Tuotenro Tason korkeus m 0,50 0,74 0,99 Askelmia kpl Paino kg 5,7 7,9 10,3 Hinta alv. 0 % 145,00 181,00 228,00 Z 500 Tuotenro Moduuli A B C D E F Tason korkeus m 0,20 0,40 0,40 0,60 0,80 0,99 Porrassyvyys m 0,30 0,55 0,25 0,25 0,25 0,25 Paino Kg 2,90 4,80 3,90 4,40 4,80 5,50 Hinta alv. 0 % 181,00 300,00 130,00 149,00 159,00 172,00 RAKENNUSTYÖPUKKI TAVARAHYLLYLLÄ Askelmat ovat 80 mm rihlattua kevytmetalliprofiilia. Tason koko on 600 x 300 mm. Metallinen tavarahylly jossa kaksi koukkua. Z 500 Nimike Nousukaide, mod.d alkaen Pyöräpari, jälkiasennukseen Kulmarautapari lattiakiinnitykseen Tuotenro Hinta alv. 0 % , , ,00 Yhdistämismoduuli Kahden vastakkaisen tason yhdistämistä varten - nousu tasolle kahdelta puolelta - tai ylikulkua varten. Moduulin pituus m 1 Tuotenumero Hinta alv. 0 % 218,00 Tuotenro Tason korkeus m 0,66 0,86 1,08 Askelmia kpl Paino kg 7,8 9,0 11,0 Hinta alv. 0 % 206,00 228,00 261,00 TYÖTASO Suurikokoinen työtaso 1,70 x 0,60 m. Työtaso on valmistettu puusta ja saatavilla myös R13 PVC-matolla varustettuna. Matto parantaa kitkaa, ja on hyödyllinen erityisesti ulkona tai silloin jos tasolle joutuu vettä, öljyä tai muuta liukasta ainetta. Kuormitettavuus 300 kg, mahdollistaa kahden henkilön työskentelyn yhtäaikaisesti. Lisävarusteena saatavilla kaide, työkaluhylly ja säätöjalat (epätasaiseen maastoon). KOKOONTAITETTAVA JAKKARA Askelmat ovat rihlattua kevytmetallilevyä. Askelmien koko 360 x 205 mm, askelmaväli 223 mm. Taitettava nojatuki jossa tavarahylly. (3-askelmaisissa lisävaruste, 4- ja 5-askelmaisissa vakiona). UUTUUS Tuotenro (ilman nojat.) (ilman nojat.) (nojatuella) (nojatuella) (nojatuella) Ylin askelman m korkeus 0,44 0,66 0,66 0,88 1,10 Askelmia kpl Alaleveys mm Hinta alv. 0 % 241,00 316,00 380,00 463,00 535,00 Tuotenro Tason korkeus m 0,70 0,70 Pohjan mitat m 2,2 x 0,74 2,2 x 0,74 Kuljetusmitat m 1,77 x 0,74 x 0,17 1,77 x 0,74 x 0,17 Tason materiaali puu R13 Askelmia kpl 3 3 Paino kg Hinta alv. 0 % 434,00 555,00 LISÄVARUSTEET Tuotekuvaus Tuotenro Hinta alv. 0 % Kaide kpl ,00 Työkaluhylly kpl ,00 Pyörät pari ,00 Säätöjalka max. 375 mm kpl ,00 4

5 Rakennustyöpukit ja tikkaat Z500 SEVENTEC RC UUTUUS Lunta, jäätä, sadetta ulkona työskentely on etenkin talvella todellinen haaste. Etenkin, jos silloin on noustava lisäksi tikkaille. ZARGESin Z500 Seventec RC tarjoaa tikasinnovaation epäsuotuisissa sääolosuhteissa työskentelyyn. Z500 Seventec RC sarjan rakennustyöpukkien ja tikkaiden askelmat ovat reiitetty sekä rihlattu parhaan mahdollisen pidon aikaansaamiseksi. RAKENNUSTYÖPUKKI Z500 SEVENTEC RC Erityisen leveät 80 mm askelmat ovat rihlattua kevytmetalliprofiilia. Tason koko on 600 x 300 mm. Tuotenro Tason korkeus m 0,50 0,74 0,99 Askelmia kpl Paino kg 5,2 7,3 10,2 Hinta alv. 0 % 170,00 217,00 273,00 YKSIPUOLISET ASKELMATIKKAAT Z500 SEVENTEC RC Suuri taso (380 x 260 mm), jossa integroitu saranaliitos. Sileä, tartuntaystävällinen pystypuiden ulkopinta. Molemminpuolinen, taitettava metallinen rajoitin. Tuotenro Tason korkeus m 0,70 0,90 1,10 Askelmia taso mukaan lukien kpl Kuljetuspituus m 1,44 1,67 1,90 Alaleveys m 0,45 0,47 0,49 Paino kg 6,3 7,9 8,1 Hinta alv. 0 % 184,00 210,00 238,00 RAKENNUSTYÖPUKKI TYÖKALUHYLLYLLÄ Z500 SEVENTEC RC Erityisen leveät askelmat ovat 80 mm rihlattua kevytmetalliprofiilia. Tason koko on 600 x 300 mm. Metallinen tavarahylly jossa kaksi koukkua. Tuotenro Tason korkeus m 0,66 0,86 1,08 Askelmia kpl Paino kg 8,1 10,3 11,7 Hinta alv. 0 % 247,00 273,00 313,00 5

6 Huoltotasot 1-PUOLINEN SIIRRETTÄVÄ HUOLTOTASO Monipuolinen vahvarakenteinen huoltotaso, jossa jousipyörät. Sivutuet ovat pyöristettyä kevytmetalliprofiilia, teräsosat sinkittyä terästä. Askelmasyvyys 200 mm, askelmien etäisyys 240 mm. Tason koko on 600 x 800 mm. Portaikon nousukulma 60. Askelmia, sis. tason kpl Vaihdettavat kaksikomponenttiset Työtason korkeus m 0,72 0,96 1,20 1,44 1,68 1,92 jalkatulpat. Pohjan mitat m 0,77x1,27 0,82x1,45 0,87x1,63 0,93x1,81 0,98x1,99 1,03x2,17 4 jousipyörää 125 mm, Askelmat ja taso kevytmetallia (joista 2 kpl jarrullisia). Tuotenro Tason kolmella sivulla 1 m:n Paino kg 28,5 31,8 35,0 38,4 41,8 45,6 korkeat kaiteet, joissa jalka- ja Hinta alv. 0 % 1159, , , , , ,00 polvituki. Askelmat ja taso sinkittyä teräsritilää Toimitetaan esikasattuina osina. Tuotenro Huoltotasoihin on saattavissa sähköä hyvin johtavat jousipyörät lisähintaan. Paino Hinta alv. 0 % kg 41,5 1386,00 47,5 1464,00 53,6 1557,00 59,7 1642,00 66,0 1892,00 72,9 2179,00 2-PUOLINEN SIIRRETTÄVÄ HUOLTOTASO Portaikko tason molemmissa päissä. Rakenne muuten kuten 1-puolisessa huoltotasossa. Askelmia, sis. tason kpl Työtason korkeus m 0,72 0,96 1,20 1,44 1,68 1,92 Pohjan mitat m 0,77x1,51 0,82x1,79 0,87x2,06 0,93x2,34 0,98x2,62 1,04x2,90 Askelmat ja taso kevytmetallia Tuotenro Paino kg 31,2 36,0 41,0 46,2 51,7 57,5 Hinta alv. 0 % 1173, , , , , ,00 Askelmat ja taso sinkittyä teräsritilää Tuotenro Paino kg 59,2 70,1 80,7 92,0 Hinta alv. 0 % 1605, , , ,00 1-PUOLINEN HUOLTOTASO PALKEILLA Apupyörien avulla helposti siirreltävissä. 80mm askelmat läpipuristeliitoksilla. Työtason koko 600 x 800 mm. Kaiteet työtason kolmella sivulla. Nousuportaan kaiteet ovat lisävaruste. Askelmia, sis.tason kpl Työtason korkeus m 0,79 1,05 1,31 1,57 1,83 2,09 Palkin leveys mm 1050* 1250* Paino kg 18,0 24,0 24,5 26,5 30,3 32,0 Tuotenro Hinta alv. 0 % 986, , , , , ,00 *Palkki ainoastaan tukipuolella 2-PUOLINEN HUOLTOTASO PALKEILLA Nousutie työtason molemmissa päissä. Muuten rakenteeltaan kuten 1-puolinen huoltotaso palkeilla. Askelmia, sis.tason kpl Työtason korkeus m 0,79 1,05 1,31 1,57 1,83 2,09 Palkin leveys mm 1050* 1250* Paino kg 23,5 26,5 29,5 32,5 37,0 38,5 Tuotenro Hinta alv. 0 % 999, , , , , ,00 *Palkki ainoastaan tukipuolella KÄSIKAIDE PORTAIKON SIVULLE Siirreltävät huoltotasot Sopii malleihin Hinta alv. 0 % askelmaiset mallit 82, ja 8 askelmaiset mallit 84, Työkaluhylly 98,00 Huoltotasot palkeilla Sopii malleihin Hinta alv. 0 % askelmaiset mallit 81, askelmaiset mallit 102, Työkaluhylly 98,00 6

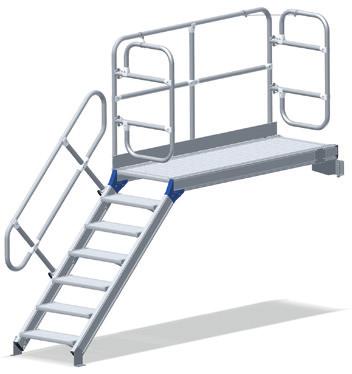

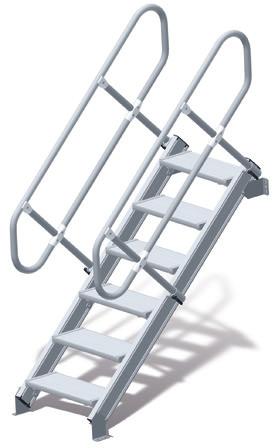

7 Työtasot mittojen mukaan Zarges-tuoteperheessä on viisi erilaista mittojen mukaan valmistettavaa työskentelytasoa ja portaikkoa. Korkeus on valittavissa 10mm tarkkuudella välillä mm. Työtason leveys vaihtoehdot ovat 600 mm, 800 mm ja 1000 mm. Työtason pituus on valittavissa mm välillä 200 mm jaksoissa. Portaikon nousukulma 45 tai 60. SOITA Tuotteisiin on valittavissa kaiteet haluttuihin kohtiin. Lisäksi saatavilla on itsestään sulkeutuvat portit. Kaiderakenteet voidaan poistaa ilman työkaluja. Mittojen mukaan tehtävien työtasojen toimitusaika on n. 3 viikkoa tilauksesta. Vakiomalleista poikkeavia erikoisrakenteita saatavilla, kysy lisää! 7

8 Puolatikkaat Z 300 NOJATIKKAAT Koteloprofiiliset nojatikkaat, rihlatut puolat. Liukumisen estävät kumitulpat molemmissa päissä. Ulkoleveys 350 mm. Z300 Tuotenro Pituus m 2,14 2,70 3,26 3,83 4,39 4,95 Kotelo mm Puolien määrä kpl Paino kg 3,6 4,6 5,5 7,1 8,2 10,3 Hinta alv. 0 % 101,00 113,00 147,00 183,00 215,00 282,00 Z 300 KAKSIOSAISET JATKOTIKKAAT Tukeva ja turvallinen rakenne tekee tikkaasta jäykän, sallien vain pienen taipumisen. Rihlatut puolat. Tikkaiden osia voidaan käyttää myös erillisinä. Tikkaiden ulkoleveys on 420 mm. Z300 Tuotenro Suurin pituus m 4,94 6,06 7,19 8,31 9,15 Kuljetuspituus m 2,98 3,54 4,11 4,67 5,23 Puolia kpl 2x10 2x12 2x14 2x16 2x18 Kotelo mm Alaosan leveys m 0,42 0,42 0,42 0,42 0,42 Paino kg 11,4 14,5 17,4 21,2 23,6 Hinta alv. 0 % 339,00 417,00 531,00 649,00 779,00 Yhdistelmätikkaat Z 300 KAKSIOSAISET YHDISTELMÄTIKKAAT Tikkaita voidaan käyttää jatkotikkaina, vapaasti seisovana sekä kahtena erillisenä tikkaana. Kiinnitys kahdella turvalukittavalla koukulla. Z300 Tuotenro Suurin pituus m 4,10 4,94 6,06 7,19 8,31 Korkeus vapaasti seisovana m 2,27 2,80 3,33 3,86 4,39 Kuljetuspituus m 2,42 2,98 3,54 4,10 4,67 Puolia kpl 2x8 2x10 2x12 2x14 2x16 Kotelo mm Alaosan leveys m 0,90 0,90 0,90 0,90 1,00 Paino kg 10,1 12,2 15,3 18,1 22,0 Hinta alv. 0 % 293,00 381,00 459,00 531,00 647,00 Yhdet tikkaat monta käyttötapaa! Nopeasti ja helposti kasattavia monikäyttötikkaita, joissa on jopa kuusi erilaista yhdistelmämahdollisuutta. Z 300 KOLMIOSAISET YHDISTELMÄTIKKAAT Tikkaiden kolmas osa voidaan jatkaa ylös- tai alaspäin. Kiinnitys kahdella turvalukittavalla koukulla. Z300 Tuotenro Suurin pituus m 4,94 6,63 7,75 8,87 9,43 Suurin korkeus jatko-osan kanssa m 3,54 4,67 5,51 6,35 6,63 Kuljetuspituus m 2,14 2,71 3,27 3,83 4,11 Puolia kpl 3x7 3x9 3x11 3x13 3x14 Kotelo mm Alaosan leveys m 0,8 0,9 1,0 1,1 1,1 Paino kg 15,0 19,9 24,7 30,1 32,0 Hinta alv. 0 % 494,00 578,00 746,00 865, ,00 8

9 Kokoontaitettavat työtasot Z 600 SÄÄDETTÄVÄT TYÖTASOT Yhdistelmä maksimaalista turvallisuutta ja käyttövarmuutta! Tilava työskentelytaso (605 x 440 mm) jossa on reunus ja tuplakaide. Tukileveyttä lisäävät ulokkeet molemmilla puolilla. Kaksi pyörää mahdollistaa helpon liikuteltavuuden sekä kuljetus- että käyttöasennossa. Saatavissa myös 1200 mm:n levennyspalkki (korvaa ulokkeet). Tason korkeudet 0,81 / 1,08 / 1,34 1,00 / 1,30 / 1,60 / 1,83 1,30 / 1,60 / 1,80 / 2,10 / 2,35 1,85 / 2,12 / 2,38 / 2,65 /2,90 / 3,15 Työskentelykorkeus, max. n. m 3,34 3,83 4,35 5,15 Kokonaiskorkeus, max. m 2,37 2,86 3,38 4,17 Pinta-ala, ulokkeet avattuna m 1,45 x 1,00 1,80 2,25 2,20 2,55 2,80 x 2,50 Pinta-ala, ulokkeet kiinni m 1,45 x 1,00 1,80 0,81 2,20 x 0,81 2,80 x 0,81 Kuljetusmitat m 2,16 x 1,02 x 0,40 2,44 0,81 0,40 2,72 0,81 0,40 3,28 x 0,81 x 0,40 Puolien määrä (sis. tason) kpl Paino (kg) kg ,5 50 Tuotenumero Hinta alv. 0 % 1637, , , ,00 KOKOONMENEVÄ TYÖTASO Seisontataso 510 x 600 mm. Tukipuolella levennyspalkki, jossa lukittavat pyörät (halkaisija 100 mm). Z 500 KOKOONTAITETTAVAT TYÖTASOT Tukeva ja pyöräpalkin ansiosta helposti siirrettävä yhden miehen teline. Kokoontaitettava. BGI637 sekä EN131-7 mukaisesti hyväksytty. Suuri 600 x 630 mm seisontataso ja kookas työkaluhylly. Seisontatason kolmella sivulla jalkalista, polvikaide ja 1 m:n korkeat kaiteet. Rihlatut 80 mm:n askelmat ja käsikaiteet. Tukipuolella levennyspalkki, jossa lukittavat 160 mm pyörät. Tuotenro Työtasokorkeus m 1,75 1,95 2,40 Korkeus kaide mukaan luettuna m 2,75 2,95 3,40 Laskelmia ylätaso mukaan lukien kpl Avautuma m 1,53 1,62 1,80 Levennyspalkki m 1,14 1,40 1,40 Paino kg 32,3 34,8 41,3 Hinta alv. 0 % 1311, , ,00 Tuotenro Työtasokorkeus m 1,0 1,3 1,6 1,8 2,1 2,6 3,1 Korkeus kaide mukaan luettuna m 2,00 2,30 2,60 2,80 3,10 3,60 4,10 Laskelmia ylätaso mukaan lukien kpl Avautuma m 1,25 1,40 1,50 1,65 1,80 2,10 2,40 Pyöräpalkin leveys m 1,09 1,09 1,29 1,29 1,69 1,88 1,88 Etupalkin leveys m - - 1,00 1,00 1,00 1,40 1,80 Paino kg 42,0 43,0 47,0 50,6 55,0 61,0 65,8 Hinta alv. 0 % 1855, , , , , , ,00 9

10 Moduulitelineet LEVEÄ MODUULITELINE (MODUULIT A E) Telineluokka 3, 200 kg/m 2 EN 1004 hyväksytyt Perusteline, moduuli A, joka on laajennettavissa moduuleilla B E, aina 10 m tasokorkeuteen asti. Telineen korkeudet ilmoitettu pyöräsarjalla varustettuna. Telineen mitat 1,35 x 2,00 m. Lisävarusteena: Pyöräsarjat 125 mm (tuote 44433) ja 150 mm korkeudensäädöllä (tuote 44444) sekä seinätuki ankkurointia varten (tuote 44461) ja lisäpainot (tuote 44460). Tuotenro Moduuli A A + B A + B + C A + B + C + D A + B + C +D + E Tason korkeus m 1, Telineen korkeus m Työskentely korkeus m 3, Paino kg 53, , , , ,50 Hinta alv. 0 % 1024, ,00* ,00* + 787,00* ,00* * Lisätään edellisten moduulien hintaan Lisävarustehinnat, kts. alla kapea moduuliteline. Työtasokorkeudet on ilmoitettu korkeussäätyvillä pyörillä varustettuna, pyörät säädettynä max.korkeuteen. KAPEA MODUULITELINE (MODUULIT A E) Telineluokka 3, 200 kg/m 2 EN 1004 hyväksytyt Perusteline, joko moduuli A tai taittomoduuli K, joka on laajennettavissa moduuleilla B E, aina 10 m tasokorkeuteen asti. Telineen mitat 0,75 x 2,00 m. Helppo asennus. Lisävarusteena: Pyöräsarjat 125 mm (tuote 44433) ja 150 mm korkeudensäädöllä (tuote 44444) sekä seinätuki (tuote 44461) ja lisäpainot (tuote 44460). Tuotenro Moduuli A K** A/K + B A/K + B + C A/K + B + C + D A/K + B + C + D + E Tason korkeus m 1,95 1,75 3,00 5,00 7,00 10,00 Telineen korkeus m 2,05 1,80 4,00 6,00 8,00 11,00 Työskentely korkeus max. m 3,95 3,75 5,00 7,00 9,00 12,00 Paino kg 27,10 26,30 +52,50 +34,70 +41, ,30 Hinta alv. 0 % 542,00 773, ,00* + 743,00* + 940,00* ,00* * Lisätään edellisten moduulien hintaan ** Käytettäessä K-moduulia aloitusosana, yhdistelmien korkeusmitat ovat 25 cm pienempiä LISÄVARUSTEET Tuotenro Lisävarusteet Hinta alv. 0 % mm pyöräsarja, ei kork.säätöä 186, mm pyöräsarja, kork.säätö 110 mm 327, kg lisäpaino moduulitelineeseen 57, Seinätuki, telineen ankkurointiin 66,00 10

11 Rakennustelineet ZARGES Z300 TAITTOTELINE COMPACT Nopea ja helposti kasattava teline Rungon leveys käyttöasennossa 0,75 m mahtuu useimmista ovista. Työtason pituus 1,8 m, taittorungon kuljetusmitat 1,75 m x 0,95 m x 0,20 m Työskentelykorkeudet 3,70 m 7,65 m vakio-osilla Telineluokka 3 (kuormitettavuus 200 kg/m²) DIN EN 1004 Vakiopyörät: 125 mm, varustettu jarruilla. Max.Työskentelykorkeus m 3,7 3,7 4,55 5,7 6,5 7,65 Telineen korkeus m 1,9 2,75 3,9 4,75 5,85 6,7 Max.Työtason korkeus m 1,7 1,7 2,55 3,7 4,5 5,65 Paino kg 33,8 45,3 88,9 96,1 108,9 140,9 Tuotenumero Hinta alv. 0 % 894, , , , , ,00 Kaikki mitat ovat pyöristettyjä. TELINEKULKUTIKKAAT Turvallinen kulkutie rakennustelineille, joissa työtason korkeus on cm. Tikkaiden pituus on säädettävissä työtason korkeuden mukaan. Nousukorkeudet m m 0,60-1,70 Kuljetuspituus m m 1,15 Kokonaispituus m m 1,70 Alaleveys m m 0,51 Askelmia kpl kpl 3-5 Paino kg 6,30 Tuotenro Hinta alv. 0 % 346,00 TUKIJALKA MINI COMPACT TELINEISIIN Tukijalka malleihin ja Käytetään parantamaan seisontavakautta tilanteissa joissa telineeseen kohdistuu normaalia korkeampi kaatava voima. Ulkonema m 0,40 Pituus m 0,6 Paino kg 1,10 Tuotenro Hinta alv. 0 % / kpl 55,00 UUTUUS 11

12 TELESKOOPPIKOMBITIKKAAT Monipuolinen ja helposti kuljetettava tikas. Tuotetta voidaan käyttää nojatikkaana sekä vapaastiseisovana a-tikkaana. TELESKOOPPINOJATIKKAAT Helposti kuljetettava tikas joka mahtuu ahtaisiinkin paikkoihin. Korkeussäädön ansiosta aina oikean pituinen tikas. Tuotenumero Askelmia kpl Puolan syvyys mm Suurin pituus m 1,7 2,3 3 Kuljetuspituus cm Max. työskentelykork. m 3,0 3,6 4,2 Palkin leveys cm Paino kg 10,0 14,5 19,8 Hinta alv. 0 % 392,00 508,00 620,00 Tuotenumero Puolia kpl Puolan syvyys mm Suurin pituus m 3,3 3,8 Kuljetuspituus cm Leveys cm Paino kg 10,4 14,0 Hinta alv. 0 % 309,00 382,00 TELESKOOPPITYÖTASO Kokoontaitettava työskentelytaso jossa kolme eri tasokorkeutta. Integroitu kantokahva helpottaa kuljettamista. 4-OSAISET KOMBITIKKAAT Tikkaat jotka muuntuvat tarpeen mukaan. Tikkaiden pituus voidaan säätää 280 mm välein tarvittavaan työkorkeuteen. Käytettävissä sekä nojatikkaina että vapaasti seisovina a-tikkaina. Helppokäyttöinen automaattinen lamellinivel. Tuotenumero Työtason koko mm 1365 x 410 Työtason korkeus mm 500 / 680 / 880 Palkin leveys mm 620 Paino kg 16,5 Mitat taitettuna mm 740 x 280 x 620 Hinta alv. 0% 409,00 Tuotenumero Suurin pituus m 3,10 4,20 5,30 6,40 Korkeus (a-tikkaana) m 1,50 1,86 2,40 2,92 Kuljetusmitat m 0,50 x 1,05 x 0,21 0,56 x 1,30 x 0,21 0,63 x 1,58 x 0,21 0,70 x 1,86 x 0,21 Puolia kpl 4 x 3 4 x 4 4 x 5 4 x 6 Paino kg Hinta alv. 0 % 553,00 590,00 702,00 797,00 12

13 Kuljetuslaatikot KULJETUSLAATIKOT EUROBOX Pinottavat, roiskevesi- ja pölytiiviit laatikot. Jousitetut kahvat, pinoamiskulmat iskunkestävää muovia, läppäsulkimet, pellit ja profiilit alumiinia, saranat ruostumatonta terästä. Vahvistusurat kulmissa, sinetti-, riippulukko- ja avainlukkovalmius, lukon sangan max. halkaisija 6 mm. Laaja valikoima lisävarusteita saatavilla, ota yhteyttä! Eurobox Sisämitat Ulkomitat Tilavuus Paino Hinta Tuotenro (p x l x k) n.mm (p x l x k) n.mm n.l n.kg x250x x300x , x350x x400x ,7 231, x350x x400x ,9 246, x350x x400x ,2 260, x350x x400x ,1 302, x550x x600x ,5 383, x550x x600x ,9 448, x750x x800x , x250x x300x ,3 386,00 Vahvistusprofiilin takia aukon mitat ovat n. 30 mm pienemmät kuin taulukossa ilmoitetut laatikon sisämitat (p x l). VÄLISEINÄ Sisältää yhden alumiinisen välilevyn sekä 2 kpl liimapinnalla varustettua rasterilistaa. Tuotenumero Levyn korkeus mm Hinta alv. 0 % 40864* , * , ** ,00 *Malleihin joissa sisäleveys 350 mm **Malleihin joissa sisäleveys 450 mm VÄLISEINÄSARJA Yksilöllinen erottelujärjestelmä, korkealaatuista vaahtomuovia. K470 ja Eurobox laatikoilla, sisältää vaahtomuovin pohjaan ja kanteen. Tuotenumero Mitat mm Hinta alv. 0 % x350x ,00 AVAINLUKKO Lukkopari, soveltuu Zarges Eurobox, K470 ja K470+ laatikoihin. Saatavana vakiomallisena tai sarjattuna. Tuotenumero Tyyppi Hinta alv. 0 % pikalukko 25, sarjattu 25,00 VAAHTOMUOVISARJA Itsemuotoiltava, esileikattu vaahtomuovisarja. Valmistettu PUavosoluvaahtomuovista. Sarja sisältää 10 mm pohjalevyn, 30 mm pyramidimuotoillun kansiosan(ilman esileikkausta). Lisäksi 30 mm ja 60 mm paksuisia muotoiltavia levyjä jotka esileikattujen palojen ansiosta ovat helposti muokattavissa. Tuotenumero Mitat mm Hinta alv. 0 % x350x220 68, x350x380 96, x350x , x550x , x250x ,00 CLIP-ON PYÖRÄT Clip-on pikakiinnitteinen pyörä kaikkiin Zarges laatikoihin. Sarja sisältää kaksi pyörää. Pyörän halkaisija 100 mm. Kantavuus 100 kg / 4 pyörää. Suositeltava kokoonpano 2 x kiinteä ja 2 x kääntyvä pyörä (1 x 40741, 1 x 40742). Tuotenumero Tyyppi Jarru Hinta alv. 0 % kiinteä - 75, kääntyvä x 96,00 13

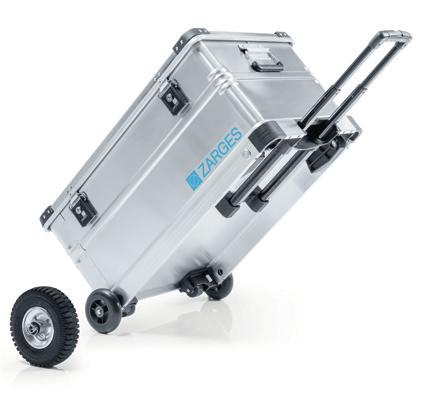

14 K424 XC Pinoamiskulmat Iskunkestävää muovia, mahdollistaa samankokoisten laatikoiden pinoamisen. Zarges Comfort salvat Erittäin pitkäikäiset salvat, varustettu lukoin. Zarges Comfort kahvat Erittäin kestävä ja mukava kahva. Valmistettu alumiinista Kevyet laatikot joilla korkea lastauskapasiteetti, max. 50 kg. Teleskooppikahva Integroitu kahva helpottaa laatikon liikuttelua. Pokkaukset vahvistavat laatikon rakennetta. Lisätuet Käännettävät tuet kuuluvat off-road pyöräsarjaan. Kulmaelementit Mahdollistavat laatikoiden pinoamisen luotettavasti. Off-road pyöräsarja 220 mm-tuella Suuret pyörät antavat paremman siirreltävyyden epätasaisessa maastossa. Lisävaruste 125 mm pyöräsarja Suuremmat pyörät antavat paremman maavaran. Vakiopyörät 50 mm Optimaaliset siirtelyyn tasaisilla pinnoilla. Kansihihnat Pitävät kannen auki lastauksen aikana Vaahtomuovipehmuste pohjassa Irroitettava, kestävä pehmuste laatikon pohjasta PE-vaahtomuovia. Tuotenumero vakiovarustein Tuotenumero varustettuna 125 mm pyörillä (lisävaruste tno ) Tuotenumero varustettuna 125 mm pyörillä (lisävaruste tno ) Tuotenumero varustettuna 220 mm pyörillä (lisävaruste tno ) Tuotenumero varustettuna 220 mm pyörillä (lisävaruste tno ) Koot ja mitat. Kuusi kokovaihtoehtoa. Tilavuudet l. Sisämitat p x l x k n. mm Ulkomitat p x l x k n. mm Tilavuus n. l Paino kg Vetokahvan tyyppi Max. kokonaispaino kg Tuotenro. Hinta alv. 0 % ,3 3-osainen 25, , ,3 3-osainen 25, , ,0 2-osainen 35, , ,5 2-osainen 35, , ,0 2-osainen 35, , ,5 Comfort kahva 50, ,00 14

15 ATOMIK PEL Paikka dokumenteille. Kaksi työkalupalettia, työkalujen kiinnitys kuminauhoilla. Lukittava Tuotenro Sisämitat n. mm 465x352x215 Paino kg 4,7 Hinta alv. 0 % 246,00 Pohjassa säädettävät ja tarvittaessa poistettavat lokerot. GT LINE -työkalulaukut BOXER PEL Paikka dokumenteille. Kaksi työkalupalettia, työkalujen kiinnitys kuminauhoilla. Tuotenro Sisämitat n. mm 430x340x156 Paino kg 3,0 Hinta alv. 0 % 144,00 Toimitukseen kuuluu kaksi irrallista tarvikelaatikkoa (ruuvit, sähkötarvikkeet). Kaksi salpaa ja yksi lukko. NEW MEGA WHEELS PEL Vedettävä työkalulaukku Tuotenro Ulkomitat mm Paino kg Hinta alv. 0 % teleskooppikahvalla x345x185 7,5 363,00 Paikka dokumenteille. Kaksi työkalupalettia, työkalujen kiinnitys kuminauhoilla. Toimitukseen kuuluu kaksi irrallista tarvikelaatikkoa (ruuvit, sähkötarvikkeet). TSA-lukko. REVO WHEELS PEL Vedettävä työkalulaukku teleskooppikahvalla. Pohjassa säädettävät ja tarvittaessa poistettavat lokerot. Paikka dokumenteille. Tuotenro Sisämitat n. mm 453x332x197 Paino kg 4,5 Hinta alv. 0 % 218,00 Kaksi työkalupalettia, työkalujen kiinnitys kuminauhoilla. Toimitukseen kuuluu kaksi irrallista tarvikelaatikkoa (ruuvit, sähkötarvikkeet). Normaali lukko. ROCK PEL Vedettävä työkalulaukku teleskooppikahvalla. Kaksi työkalupalettia joista toinen kaksipuoleinen. Työkalujen kiinnitys kuminauhoilla. Kaksi taskua dokumenteille. Tuotenro Sisämitat n. mm 470x390x320 Paino kg 8,7 Hinta alv. 0 % 440,00 Pohjaosassa tilaa isommille tavaroille kuten akkuporakone. Toimitukseen kuuluu kaksi irrallista tarvikelaatikkoa (ruuvit, sähkötarvikkeet). Pyörät ovat sijoitettu laukun pitkälle sivulle-> laukku on vakaampi käsitellä. TSA-lukot. TURTLE PEL Tuotenro Sisämitat n. mm Paino kg Hinta alv. 0 % Vedettävä työkalulaukku x390x347 8,5 440,00 teleskooppikahvalla. Kaksi työkalupalettia joista toinen kaksipuoleinen. Työkalujen kiinnitys kuminauhoilla. Kaksi taskua dokumenteille. Pohjaosassa tilaa isommille tavaroille kuten akkuporakone. Toimitukseen kuuluu kolme irrallista tarvikelaatikkoa (ruuvit, sähkötarvikkeet). TSA-lukot. 15

16 EXPLORER LAATIKOT Rikkoontumattomat, vesi- ja ilmatiiviit (IP67) laukut. Laukut ovat saatavilla tyhjinä tai esileikatuilla, itsemuotoiltavilla vaahtomuovisisuksilla varustettuna. Saatavilla myös mittojen mukaan tehtävät vaahtomuovisisukset. Laukkujen materiaali on PP-muovi, kaikki metalliosat ovat ruostumatonta terästä. Laukkuihin on saatavilla erilaisia lisävarusteita, mm. panelikehykset, lokerikot, kansipaneelit. Laukut täyttävät seuraavat standardit: IP67, defence standard Level J, STANAG 4280 (edition 2), 2002/95/EC - MIL-STD 810F/810G (riippuen mallista). Värivaihtoehdot: musta (B), oranssi (O), vihreä (G). Aselaukut myös hiekanvärisenä (D). Tuotenumerot ja värit Sisämitat (mm) Ulkomitat Tilavuus Paino kg Hinta alv. 0 % Musta Pyörät Irroit. Kansi Pituus Leveys Syvyys Kansi Alaosa Pituus Leveys Syvyys N. L Tyhjä/foam Tyhjä / foam 1908.B E ,7 / 0,8 33,00 41, B E ,2 0,85 / 0,92 36,00 44, B E ,3 0,88 / 0,99 36,00 45, B E ,1 1,16 / 1,29 38,00 50, B E --- X ,6 1,62 / 1,83 59,00 70, B E --- X ,3 1,93 / 2,12 66,00 77, B E --- X ,1 2,29 / 2,51 92,00 105, W.B E --- X ,6 2,92 / 3,30 92,00 109, B E ,4 3,14 / 3,58 109,00 128, B E --- X ,2 3,40 / 3,90 134,00 153, B E --- X ,2 4,00 / 4,70 141,00 172, B E ,5 4,64 / 5,40 161,00 189, B E --- X ,7 3,80 / 4,50 141,00 180, B E* X X ,00 / 7,00 194,00 230, B E ,00 / 8,25 187,00 242, B E X ,00 / 11,25 293,00 332, B E* ,1 7,16 / 8,39 208,00 248, B E* X ,1 9,17 / 10,40 278,00 318, B E* X ,2 10,54 / 12,65 290,00 343, B E X ,1 13,56 / 16,39 318,00 373, B E X ,9 15,02 / 18,87 340,00 413, B E X ,49 / 14,63 349,00 385, B E X ,07 / 19,47 395,00 480, B E X ,3 6,70 / 7,70 254,00 310, B E X ,7 7,80 / 8,80 259,00 318, B E X ,7 8,70 / 9,95 272,00 349, B E X ,5 11,70 / 14,90 405,00 530, B E X ,00 / 20,40 497,00 599, B E X X ,80 / 26,30 529,00 606,00 Tuotenumeron perässä olevat kirjaimet kertovat värin sekä onko laatikko vaahtomuovilla vai ilman. Esim B (1908 musta, vaahtomuovilla) B E (1908 musta, ilman vaahtomuovia). *Mallien sisämitat on ilmoitettu alaosan syvimmän kohdan mukaan. Laatikon pohjassa on kohoumat jotka pienentävät tilaa pyörien ja teleskooppikahvan kohdalla. Hinnat alv. 0 %, vapaasti varastossamme Helsingissä. Pidätämme oikeuden muutoksiin. Kaikki mitat pyöristettyjä. TH-Teocon Oy, Läkkisepäntie 2, Helsinki, Puh , Fax , office@th-teocon.fi
