1 Käyttöopas Clarion Mobile Map NX700E

2 Huomautus tekijänoikeuksista Tuote ja tämän julkaisun tiedot voivat muuttua ilman ennakkoilmoitusta. Ilman Clarion Europe S.A.S.:in kirjallista lupaa tätä opasta ei saa edes osittain jäljentää tai siirtää missään muodossa tai millään sähköisellä tai mekaanisella tavalla valokopiointi ja tallentaminen mukaan lukien Clarion Europe S.A.S. Tietolähde 2006, Tele Atlas N.V. Itävalta: BEV, GZ 1368/2003 Tanska: DAV Ranska: IGN France Iso-Britannia: Ordnance Survey data with permission of Her Majesty s Stationery Office Crown Copyright Italia: Geonext/DeAgostini Pohjois- Ordnance Survey of Northern Ireland Irlanti: Norja: Norjan karttaviranomainen, julkisen tieverkon hallinto/karttaratkaisut Sveitsi: Swisstopo Alankomaat: Topografische ondergrond Copyright dienst voor het kadaster en de openbare registers, Apeldorn Kaikki oikeudet pidätetään. 2

3 Kiitos kuin valitsit Clarion NX700E-tuotteen autonavigaattoriksi. Tämä opas on yksityiskohtainen kuvaus ohjelmistosta. Opit helposti käyttämään Clarion Mobile Map-laitetta sellaisenaan, mutta suositamme silti, että luet tämän oppaan, jotta ymmärrät paremmin laitteen Clarion Mobile Map näytöt ja ominaisuudet. 3

4 Sisällysluettelo 1 Varoitukset ja tietoja turvallisuudesta Aloitusopas Clarion Mobile Map Yksinkertainen ja Vaativa tila Näytön painikkeet ja muut säätimet Näppäimistöjen käyttö Kartan käyttö Karttasijainnin tarkkojen tietojen tarkistus Kartan käsittely Kaistan tiedot ja Tienviitat Tilatiedot ja kartan piilotetut säätimet Kohdistimen (valittu sijainti kartalla) käyttö Clarion Mobile Map-konseptit Älykäs tarkennus Sijaintimerkit Nykyinen GPS-sijainti ja Lukitse tiehen -ominaisuus Tavalliseen suunnistukseen palaaminen Valittu sijainti (Kohdistin): Alkuperäinen sijainti Kohdistinvalikossa Päiväsajan ja yön väriprofiilit Väriteema tunnelissa Reitin laskenta ja uudelleenlaskenta Matkasuunnitelma Matkalokit Reitin esittely POI-kohde (Point of Interest - Kiinnostava kohde) Liikennevalvontakamerat Kameroiden tyypit Kameran suunnat Nopeusrajoitus-varoitukset TMC (liikennetietokanava) Suunnista Clarion Mobile Map-laitteen avulla reitin määränpään valinta Kohdistimen valinta määränpääksi Osoitteen tai osoitteen osan syöttö Osoitteen syöttö Osoitteen syöttö jos tonttien numerointi alkaa alusta

5 Osoitteen syöttö tietämättä kaupunginosaa/lähiötä Risteyksen valinta määränpääksi Kaupungin keskustan valinta määränpääksi Osoitteen syöttö postinumerolla Vinkkejä osoitteiden nopeaan syöttöön Määränpään valinta Suosikeista Määränpään valinta POI-kohteista Määränpään valinta tallennetun POI-haun hakuehdoista Määränpään valinta Historiasta Määränpään valinta syöttämällä sen koordinaatit Monipistereitin luominen (etapin lisääminen väliin) monipistereitin luominen (uuden määränpään lisääminen loppuun) Reitin muokkaus Näyttää reitin kartalla (Sovitettuna näyttöön) Reitin simulaation katselu Turvatilan käyttöönotto Aktiivisen reitin tauotus Seuraavan etapin poistaminen reitiltä Aktiivisen reitin poisto Matkalokien käyttö Aktiivisen reitin tallennus Tallennetun reitin lataus Pikaopas (Vaativa tila) Karttanäyttö Kartan kuvakkeet GPS-sijainnin laadun ja Ajoneuvotyypin ilmaisin Tilailmaisinnauha Puhelu kesken Seuraavat kaksi reittitapahtumaa (Käännöksen esikatselu -kentät) Kartan kohteet Kadut ja tiet Kolmiulotteiset kohdetyypit Aktiivisen reitin osat Kierto-valikko Kohdistinvalikko Sijaintivalikko Reitin tiedot -näyttö Matkan tiedot -näyttö Osamatkalaskin -näyttö

6 4.1.8 Pikavalikko TMC-tapahtumat-näyttö GPS-tiedot-näyttö Etsi-valikko Reittivalikko Hallintavalikko Tallennettujen reittien hallinta Historian hallinta Matkalokien hallinta Suosikkien hallinta POI-kohteiden hallinta Tallennettujen hakuehtojen hallinta Käyttäjän tietojen hallinta Asetukset-valikko Karttanäytön asetukset Ääniasetukset Reittisuunnittelun valinnat Paikallisasetukset Navigointiasetukset Varoitusasetukset Valikkoasetukset Laiteasetukset Matkalokiasetukset Sanasto Loppukäyttäjän lisenssisopimus

7 1 Varoitukset ja tietoja turvallisuudesta Clarion Mobile Map on suunnistusjärjestelmä, joka GPS-vastaanottimensa avulla auttaa sinua löytämään tiesi määränpäähän. Clarion Mobile Map ei lähetä GPS-sijaintiasi muualle. Kulkuasi ei voida seurata. On tärkeää tarkastella näyttöä vain silloin, kun se on turvallista. Jos olet ajoneuvon kuljettaja, on suotavaa, että syötät Clarion Mobile Map -ohjelmaan tiedot ja asetukset ennen liikkeelle lähtemistä. Suunnittele reitti ennen lähtöä ja aja tien sivuun, mikäli sinun täytyy muuttaa jotakin reitissä. Clarion Mobile Map -ohjelmassa on Turvatila, jonka ollessa päällä et voi muuttaa mitään laitteessa ajoneuvon liikkuessa yli 10 km tuntinopeudella (6 mph). Elleivät Clarion Mobile Map -ohjelmaa käytä ainoastaan matkustajat, suositamme painokkaasti, että otat käyttöön asetuksen Turvatila. Kuljettajan täytyy noudattaa liikennemerkkejä ja seurata tietä. Jos poikkeat Clarion Mobile Map -ohjelman suosittamalta reitiltä, Clarion Mobile Map, muuttaa ohjeitaan vastaavasti. Älä koskaan asenna mitään osaa suunnistusjärjestelmästä sellaiseen paikkaan, missä se voi estää kuljettajan näkymää, olla turvatyynyjen avautumisen tiellä tai missä se saattaa aiheuttaa vammoja onnettomuuden sattuessa. Lisätietoja on käyttöoikeussopimuksessa (sivu 89). 7

8 2 Aloitusopas Clarion Mobile Map Clarion Mobile Map on suunniteltu autokäyttöön. Sen käyttö on helppoa napauttamalla sormenpäillä näytön painikkeita ja karttaa. Clarion Mobile Map voi suunnitella reittejä koko asennetulle karttasarjalle eli se ei vaadi vaihtamaan karttoja tai siirtymään epätarkkaan yleiskarttaan, kun suunnistat kartta-alueiden tai maiden välillä. Tehtävät Kosketusnäytön kaksoisnapautus Kosketusnäytön napautus ja pito painettuna Ohjeet Näyttöä ei tarvitse kaksoisnapauttaa minkään toiminnon suorittamiseksi. Näyttöpainikkeiden ja säätimien käyttöön riittää yksi napautus. Tätä ei tarvita perussuunnistustoimintojen käyttöön. Seuraavia painikkeita napauttamalla ja pitämällä painettuna pääsee lisätoimintoihin: Napauta ja pidä painettuna Karttanäytössä: voit asettaa Älykkään tarkennuksen pienimmän ja suurimman suurennustason. Napauta ja pidä painettuna jokin painikkeista Karttanäytössä: voit asettaa tai palauttaa painikkeen suurennuskertoimen (kaksiulotteisissa kartoissa). Napauta ja pidä painettuna jokin painikkeista Karttanäytössä: voit asettaa tai palauttaa painikkeen suurennuskertoimen (kolmiulotteisissa kartoissa). Napauta ja pidä painettuna luettelo- ja valikkonäytöissä: Silloin ilmestyy Navigointivalikko. Napauta ja pidä painettuna jokin painikkeista,,,, ja Karttanäytössä: Voit kiertää, kallistaa tai muuttaa kartan mittakaavaa jatkuvasti. Napauta ja pidä painettuna näppäimistönäytöissä: Voit poistaa useita merkkejä nopeasti. Napauta ja pidä painettuna tai pitkissä luetteloissa: Voit selata sivulta toiselle jatkuvasti. Napauta ja pidä painettuna Pikavalikon painikkeita, jolloin painikkeen toimintoon liittyvä näyttö avautuu Hallinta-valikosta tai Asetuksetvalikosta. 8

9 Aloita Clarion Mobile Map -ohjelman käyttö Kun Clarion Mobile Map käynnistetään ensimmäistä kertaa, tulee tehdä seuraavaa: 1. Valitse sovelluksen käyttöliittymän tekstin kieli. Se voidaan myöhemmin vaihtaa Asetuksista (sivu 82). 2. Valitse ääniopastuksen viestien kieli ja puhuja. Se voidaan myöhemmin vaihtaa Asetuksista (sivu 82). 3. Lue ja hyväksy käyttöoikeussopimus (sivu 89). 4. Valitse käynnistetäänkö ohjelma Yksinkertaisessa tilassa vai Vaativassa tilassa. Näiden kahden käyttötilan välillä voidaan myöhemmin vaihtaa Asetuksista. 5. Lue ja hyväksy liikenneturvallisuusvaroitus. Tämän jälkeen ilmestyy Navigointivalikko ja Clarion Mobile Map -ohjelmaa voi alkaa käyttää. Navigointivalikko Yksinkertaisessa tilassa: Navigointivalikko Vaativassa tilassa: Tavanomainen käyttötapa Clarion Mobile Map -ohjelmalla on valita määränpää ja aloittaa suunnistus. Määränpää voidaan valita seuraavin tavoin (kaikki niistä eivät ole käytettävissä Yksinkertaisessa tilassa): Käytä valittua sijaintia kartalla (Kohdistin) (sivu 31). Syötä koko osoite tai osa osoitteesta, esimerkiksi kadun nimi ilman talon numeroa tai kahden kadun risteys (sivu 32). Syötä osoite postinumerolla (sivu 38). Tällä tavalla ei tarvitse valita paikkakunnan nimeä ja myös kadunnimien haku saattaa onnistua nopeammin. Käytä koordinaatteja (sivu 43) Käytä tallennettua paikkaa: Suosikki (sivu 40) POI-kohde (sivu 40) Historiasta aiemmin asetettuja määränpäitä tai etappeja (sivu 42) 9

10 2.1 Yksinkertainen ja Vaativa tila Clarion Mobile Map -ohjelman kaksi käyttötilaa eroavat toisistaan lähinnä valikkorakenteissa ja käytettävissä olevien toimintojen määrässä. Säätimet ja näyttöjen asettelu ovat samat. Yksinkertainen tila: Tässä tilassa on pääsy tärkeimpiin suunnistustoimintoihin ja vain perusasetuksiin. Muut asetukset on asetettu arvoihin, jotka sopivat parhaiten tavanomaiseen käyttöön. Vaativa tila: Tässä tilassa on käytettävissä Clarion Mobile Map-ohjelman kaikki toiminnot. Vaihtaminen Yksinkertaisesta tilasta Vaativaan tilaan: Napauta käynnistysnäytöstä (Navigointivalikko),,. Vaihtaminen Vaativasta tilasta Yksinkertaiseen tilaan: Napauta käynnistysnäytöstä (Navigointivalikko),,. Eri tiloissa käytettävinä olevat toiminnot ja asetukset ovat: Toiminnon tyyppi Käytettävissä Käytettävissä Selitys Yksinkertaisessa tilassa Vaativassa tilassa Suunnistus valittuun karttapisteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 31. Suunnistus katuosoitteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 32. Suunnistus osittaiseen osoitteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 32. Suunnistus risteykseen Kyllä Kyllä Lisätietoja on kohdassa sivu 36. Suunnistus viime määränpäihin (Historia) Kyllä Kyllä Lisätietoja on kohdassa sivu 42. Suunnistus Suosikkeihin Kyllä Kyllä Lisätietoja on kohdassa sivu 40. Suunnistus POI-kohteeseen Kyllä Kyllä Lisätietoja on kohdassa sivu 40. Suunnistus koordinaatteihin Ei Kyllä Lisätietoja on kohdassa sivu 43. monipistereitin luominen Ei Kyllä Lisätietoja on kohdassa sivu 43. Karttapisteen tallennus Suosikkimääränpääksi Karttapisteen tallennus POIkohteeksi Karttapisteen tallennus liikennevalvontakameran paikaksi. Kyllä Kyllä Lisätietoja on kohdassa sivu 59. Ei Kyllä Lisätietoja on kohdassa sivu 59. Ei Kyllä Lisätietoja on kohdassa sivu

11 Karttapisteen merkintä Osoittimella Ei Kyllä Lisätietoja on kohdassa sivu 59. Aktiivisen reitin tallennus Ei Kyllä Lisätietoja on kohdassa sivu 49. Matkalokien tallennus Ei Kyllä Lisätietoja on kohdassa sivu 26. Karttanäytön asetukset Vain väriprofiilit (Pikavalikosta) Kyllä Lisätietoja on kohdassa sivu 78. Valikkoasetukset Vain taustakuva Kyllä Lisätietoja on kohdassa sivu 85. Ääniasetukset Kyllä (Pikavalikosta) Kyllä Lisätietoja on kohdassa sivu 79. Reittisuunnittelun valinnat Kyllä Kyllä Lisätietoja on kohdassa sivu 79. Paikallisasetukset Vain kielivalinta Kyllä Lisätietoja on kohdassa sivu 82. Varoitukset Ei Kyllä Lisätietoja on kohdassa sivu Näytön painikkeet ja muut säätimet Clarion Mobile Map -ohjelmaa käytettäessä tavallisesti napautetaan kosketusnäytön painikkeita. Clarion Mobile Map -ohjelmassa täytyy vahvistaa valintoja tai muutoksia ainoastaan silloin, jos sovellus on käynnistettävä uudestaan, täytyy tehdä suuri asetusten muutos tai käyttäjän tietoja tai asetuksia tullaan menettämään. Muuten Clarion Mobile Map tallettaa valinnat ja soveltaa uudet asetukset ilman vahvistusvaiheita heti kun säätimiä käytetään. Tyyppi Esimerkki Selostus Näin sitä käytetään Painike Käynnistä toiminto, avaa uusi näyttö tai aseta asetus napauttamalla sitä. Napauta kerran. Kuvake Näyttää tilatiedot. Jotkin toimivat painikkeina. niitä kerran. kuvakkeet myös Napauta Luettelo Kun valittavana on useita vaihtoehtoja, ne esitetään luettelona. Sivujen välillä voi siirtyä painikkeilla ja, halutun arvon voi valita napauttamalla sitä. 11

12 Liukusäädin Kun ominaisuudelle on valittavissa monta numeroarvoa, Clarion Mobile Map esittää analogisen mittarin kaltaisia liukusäätimiä, jolla arvo asetetaan. Siirrä liukusäädin uuteen kohtaan vetämällä kahvasta. Napauta liukusäädintä kohdasta, johon haluat kahvan ilmestyvän, ja peukalo siirtyy siihen. Valitsin Virtuaalinäppäim istö Kun vaihtoehtoja on vain kaksi, valintamerkki ilmaisee käytössä olevan ominaisuuden. Aakkos- ja aakkosnumeeriset näppäimistöt tekstin ja numeroiden syöttöön. Ominaisuuden voi kytkeä napauttamalla päälle tai pois päältä. Jokainen näppäin on kosketusnäytön painike Näppäimistöjen käyttö Kirjaimia tai numeroita täytyy syöttää Clarion Mobile Map -ohjelmaan vain kun valintoja tai tietoja ei voi esittää muuten. Täyden näytön näppäimistöillä voi kirjoittaa sormenpäillä ja erilaisten näppäimistöjen välillä voi vaihdella: esimerkiksi ABC, QWERTY tai numerot. Tehtävä Vaihto toiseen näppäimistötyyppiin, esimerkiksi englantilaisesta QWERTY-näppäimistöstä kreikkalaiseen näppäimistöön Syötteen korjaus näppäimistöltä Välilyönnin lisäys esimerkiksi etunimen ja sukunimen väliin tai monisanaisiin kadunnimiin Näpäytä. Tarkat tiedot Napauta, ja valitse käytettävissä olevien näppäimistötyyppien luettelosta. Clarion Mobile Map muistaa viimeisen näppäimistövalintasi ja tarjoaa sitä seuraavan kerran, kun sinun täytyy syöttää tietoa. Poista tarpeettomat merkit napauttamalla. Napauta ja pidä alhaalla painiketta kun haluat poistaa koko syötteen. 12

13 Pienten ja isojen kirjainten syöttö Valinta pienten kirjainten, aina isojen kirjainten tai vain lauseen alussa isojen kirjainten syötön välillä tapahtuu napauttamalla. Symbolien syöttö Vaihda näppäimistöön, jossa on symbolimerkkejä napauttamalla. Näppäimistösyötteen viimeistely Näpäytä. 2.3 Kartan käyttö Karttanäyttö on Clarion Mobile Map -ohjelman useimmin käytetty näyttösivu. Siihen pääsee Navigointivalikosta napauttamalla. Jos haluat lisätietoja karttanäytöstä, katso sivu Karttasijainnin tarkkojen tietojen tarkistus Jos haluat lisätietoja nykyisestä sijainnistasi suunnistuksen aikana: 1. Katso kartan alareunassa olevaa riviä. Tällä rivillä näkyy nykyinen kadunnimi ja talon numero. 2. Lisää tietoja saadaan napauttamalla, jolloin avautuu Sijaintivalikko. 3. Näpäytä. Osoitteen, koordinaatit ja luettelo lähellä olevista POIkohteista näytetään. Minkä tahansa muun kohteen tiedot voidaan tarkastaa valitsemalla se kartalta: 1. Avaa kartan ohjauspainikkeet napauttamalla missä tahansa kartalla. 13

14 2. Napauta haluttua sijaintia kartalla. Kohdistin ( ) ilmestyy sinne. Sijainnin osoite näytetään kartan alaosassa. 3. Lisää tietoja saadaan napauttamalla, jolloin avautuu Kohdistinvalikko. 4. Näpäytä. Osoitteen, koordinaatit ja luettelo lähellä olevista POIkohteista näytetään. Halutun pisteen valinta on vielä helpompaa Etsi-valikosta. Sitten Kohdistinvalikko avautuu automaattisesti. Napauta vain painiketta Kartan käsittely Sijainnin merkinnät kartalla: Nykyinen GPS-sijainti: (sivu 22) Valittu sijainti (kohdistin): (sivu 23) Seuraavat säätimet auttavat muokkaamaan kartan näkymää omiin tarpeisiin parhaiten sopivaksi. Useimmat näistä säätimistä ovat näkyvissä vain jos karttaa napauttaa kerran, ja katoavat muutaman sekunnin toimettomuuden jälkeen. Toiminta Painike(-keet) Selostus Kartan siirto Ei painikkeita Karttaa voi liikuttaa kaikkiin suuntiin. Napauta mitä tahansa haluttua kohtaa kartalla. Kartalta valittu paikka siirtyy näytön keskelle. Jos GPS-sijainti on saatavissa ja karttaa on siirretty, ilmestyy painike painiketta.. Palaa GPS-sijaintiin napauttamalla tätä Kartan ohjauspainikkeiden avaaminen/ sulkeminen Piilota tai näytä seuraavat kartan ohjauspainikkeet napauttamalla tätä painiketta: Suurennus ja pienennys Kierrä vasemmalle ja oikealle (vain kolmiulotteinen kartta) Kallista ylös ja alas (vain kolmiulotteinen kartta) Suurennuksen esivalinta-painikkeet (vain kaksiulotteinen kartta) Kallistuksen ja suurennuksen esivalinta-painikkeet 14

15 (vain kolmiulotteinen kartta) Paluu GPS-sijaintiin-painike Älykäs tarkennus-painike Suurennus pienennys ja, Muuttaa sitä, paljonko kartasta esitetään näytössä. Clarion Mobile Map käyttää korkeatasoisia vektorikarttoja, jotka sallivat kartan tarkastelun eri etäisyyksiltä sisältö aina optimoituna. Katujen nimet ja muu teksti esitetään aina samankokoisena, eivätkä ne kierry kartan mukana väärinpäin. Kartalla näytetään vain suunnistukseen tarvittava määrä katuja ja muita kohteita. Kartan mittakaavalla on eri rajoitukset kaksiulotteisena ja kolmiulotteisena. Kallistus ylös ja alas Kierto vasemmalle ja oikealle,, Muuttaa kartan kuvakulmaa pystysuunnassa, kun kolmiulotteinen tila on käytössä. Muuttaa kartan kuvakulmaa vaakasuunnassa, kun kolmiulotteinen tila tai kaksiulotteinen kiertotila on käytössä. Kun GPS-sijainti on saatavissa, Clarion Mobile Map kiertää kartan aina niin, että sen yläosa osoittaa matkasi suuntaan (Jälki ylös). Näillä painikkeilla suuntauksen voi muuttaa pois Jälki ylös -tilasta. Jos GPS-sijainti on saatavissa ja karttaa on kierretty, ilmestyy Katselutilat,, painike. Tätä painiketta napauttamalla saadaan kartan automaattinen kierto takaisin käyttöön. Clarion Mobile Map -ohjelmassa on käytössä seuraavat karttanäkymät: tavallisin näkymä ylhäältä alas (kaksiulotteinen), pohjoinen on aina ylhäällä näkymä ylhäältä alas (kaksiulotteinen), kulloinenkin ajosuunta on aina ylhäällä perspektiivinäkymä (kolmiulotteinen), kulloinenkin ajosuunta on aina ylhäällä Kuvake esittää aina tilaa johon painiketta napauttamalla vaihdetaan: Jos tilana on kolmiulotteinen, esillä on painike Älykäs tarkennus, ja vaihto kaksiulotteiseen tilaan tapahtuu napauttamalla sitä. Clarion Mobile Map voi automaattisesti kiertää, skaalata ja kallistaa kartan antamaan parhaan katselunäkymän. Lähestyttäessä käännöstä Clarion Mobile Map tarkentaa ja nostaa kuvakulmaa, jotta voit paremmin 15

16 havaita ajettavan toimenpiteen seuraavassa risteyksessä. Jos käännös on kaukana, Clarion Mobile Map loitontaa ja madaltaa kuvakulmaa, jotta näet tien edessäsi. Älykäs tarkennus-ominaisuus saadaan päälle napauttamalla tätä painiketta kerran. Älykkään tarkennuksen suurennusrajoja voidaan määrittää napauttamalla ja pitämällä alhaalla tätä painiketta. Palaaminen normaaliin suunnistukseen (takaisin GPSsijaintiin automaattisella kartan kierrolla) Suurennuksen esivalintapainikkeet (käytettävissä vain Vaativassa tilassa) Kallistuksen ja suurennuksen esivalintapainikkeet (käytettävissä vain Vaativassa tilassa) Kartan mittakaava Sovita näyttöön Katkaise puhelu Voit siirtää kartta-alueen takaisin nykyisen GPS-sijainnin kohdalle napauttamalla tätä painiketta. Jos karttaa on kierretty, automaattinen kartan kierto otetaan myös käyttöön. Aseta suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä kaksiulotteisessa tilassa. Aseta sen arvo nykyiselle suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Aseta kallistus ja suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä 3D-tilassa. Aseta sen arvo nykyiselle kallistus- ja suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Clarion Mobile Map näyttää kartan mittakaavan kaksiulotteisessa tilassa. Tämä painike ei näy Karttanäytössä. Se on käytettävissä seuraavissa näytöissä: Suunnittelu kartalla-näyttö: Kun valittuna on aktiivinen reitti, sen koko pituus voidaan esittää kartalla. Matkan tiedot-näyttö: Matkaloki voidaan näyttää koko pituudeltaan kartalla. Tämä painike näkyy vain puhelun aikana. Katkaise puhelu napauttamalla tätä painiketta. Toista ääniohje Napauttamalla tätä painiketta ääniohjeen toistetaan. Etäisyystieto päivittyy aina kuvaamaan nykyistä etäisyyttä. 16

17 2.3.3 Kaistan tiedot ja Tienviitat Suunnistettaessa monikaistaisilla teillä on tärkeää ryhmittyä oikealle kaistalle suositellun reitin seuraamiseksi. Jos karttatiedoissa on tiedot kaistoista, Clarion Mobile Map näyttää kaistat ja niiden ajosuunnat pienillä nuolilla joko kartan alaosassa tai yläosassa (näiden nuolten paikkaa voi muuttaa Karttanäytön asetuksista). Keltaiset nuolet näyttävät mille kaistoille on ryhmityttävä. Kun saatavissa on lisätietoja, tienviitat ilmestyvät nuolien tilalle. Tienviitat näytetään aina kartan yläosassa. Tienviittojen väri ja tyyli on samanlainen kuin tien yläpuolella tai vieressä näkyvien oikeiden tienviittojen. Ne näyttävät saavutettavissa olevat määränpäät ja tiennumerot joihin kaistalta voi ajaa. Kaikki tienviitat näyttävät samanlaisilta ajeltaessa ilman päämäärää (kun ei ole suositeltua reittiä). Suunnistettaessa reitillä, vain se tienviittaa joka osoittaa oikealle kaistalle (tai kaistoille) näkyy kirkkain värein, muut on tummennettu Tilatiedot ja kartan piilotetut säätimet Seuraavat tiedot näkyvät vasemmassa ylänurkassa pyöristetyssä kentässä nimeltä Käännöksen esikatselu. Tämän alueen napauttamisen tulos riippuu sillä hetkellä näytetyistä tiedoista. Kuvake Tiedot Tarkat tiedot Toiminta Yksinkertaisessa tilassa ei ole aktiivista reittiä Jos Yksinkertaisessa tilassa ei ole reittiä suunnistettavaksi, tämä kuvake näkyy Käännöksen esikatselu-kentässä. Avaa Etsi osoite napauttamalla tätä aluetta., Vaativassa tilassa ei ole aktiivista reittiä Kunnollista GPS-sijaintia ei ole. Jos Vaativassa tilassa ei ole reittiä suunnistettavaksi, tämä kuvake näkyy Käännöksen esikatselu-kentässä. Jos aktiivinen reitti on olemassa, eikä kelpaavaa GPS-sijaintia saada, näkymä yllä olevasta taivaasta näytetään satelliitteja kuvaavin värillisin pistein. Joidenkin pisteiden pitää muuttua vihreäksi, jotta voidaan suunnistaa. Avaa Etsi napauttamalla tätä aluetta. Avaa Reitin tiedot napauttamalla tätä aluetta. 17

18 Jos kuvake on muuttumaton kuva, reitinlaskentaa tarvitaan Jos kuvake on animoitu, reitinlaskenta on kesken GPS-sijainti ja aktiivinen reitti ovat käytettävissä, mutta automaattinen Reitiltä poistumisen uudelleenlaskenta on pois käytöstä ja poistuttiin reitiltä. Clarion Mobile Map laskee tai laskee uudestaan reittiä. Clarion Mobile Map laskee suositellun reitin uudelleen napauttamalla tätä aluetta. Jos napautat tätä aluetta näytöstä, mitään ei tapahdu., Seuraava reittitapahtuma (seuraava toimenpide) GPS-sijainti ja aktiivinen reitti ovat käytettävissä ja suunnistetaan suositellulla reitillä. Tämä alue näyttää tietoja seuraavan reittitapahtuman tyypistä ja etäisyyden siihen. Avaa Reitin tiedot napauttamalla tätä aluetta. Seuraava alue ilmestyy yllä kuvatun pyöristetyn alueen viereen. Tämän alueen napauttamisen tulos riippuu sillä hetkellä näytetyistä tiedoista. Kuvake Tiedot Tarkat tiedot Toiminta, Kunnollista GPS-sijaintia ei ole Jos kunnollista GPSsijaintia ei ole, tämä merkki ilmestyy tänne Liikennerajoitus Kun GPS-sijainti on käytettävissä, mutta ei ole reittiä suunnistettavaksi, mahdollinen seuraavan risteyksen liikennerajoitus näytetään. Toinen reittitapahtuma (seuraavan jälkeinen toimenpide) Kun GPS-sijainti ja aktiivinen reitti ovat kummatkin saatavilla, tämä kenttä näyttää yllä kuvatussa alueessa näytettyä reittitapahtumaa seuraavan reittitapahtuman. Tarkasta signaalin tila tai yhteysasetukset avaamalla näyttö GPS-tiedot napauttaen tätä aluetta. Jos napautat tätä aluetta näytöstä, mitään ei tapahdu. Avaa ohjeet käännöksittäin sisältävä Matkasuunnitelmanäyttö napauttamalla tätä aluetta. Lähestytään liikennevalvontakameraa Tämä kuvake ilmestyy lähestyttäessä liikennevalvontakameraa ja varoitus kameroista on kytketty päälle Asetuksista. Hiljennä kameraäänivaroitus napauttamalla tätä aluetta. Näytä toinen reittitapahtuma mahdollisuudella avata Matkasuunnitelma napauttamalla uudestaan. Pysäyttää simulaation. esitettävän Tämä kuvake ilmestyy reitin Ylilennon, reitin Pysäytä simulaatio napauttamalla tätä aluetta. 18

19 Reitin uudelleenlaskennan edistyminen Simulaation ja Matkalokin toiston aikana. Reitin uudelleenlaskennan kestäessä tämä kenttä näyttää laskennan edistymisen välillä %. Jos napautat tätä aluetta näytöstä, mitään ei tapahdu. Ilmaisinnauha - äänet mykistetty/käytössä - Jälkilokin tallennus - TMC-tila - Bluetooth-tila Avaa ohjeet käännöksittäin sisältävä Matkasuunnitelmanäyttö napauttamalla tätä aluetta. Seuraavat symbolit näkyvät ilmaisinnauhassa: Kuvake Selostus Clarion Mobile Map -ohjelman äänet on mykistetty. Clarion Mobile Map -ohjelman äänet on käytössä. Clarion Mobile Map tallentaa Matkalokia kun GPS-sijainti on käytettävissä. Matkalokin tallennus ei ole käytössä. TMC-vastaanotinta ei ole liitetty tai TMC on kytketty pois päältä. TMC-vastaanotin on liitetty ja vastaanotetaan radio-asemaa, jolla on TMC-lähetys. On uusia, ennen lukemattomia Liikennetapahtumia. Osa reitistä ohitetaan Liikennetapahtumien perusteella. Osa reitistä mainitaan Liikennetapahtumissa, mutta sitä osaa ei voitu ohittaa (esimerkiksi jopa paras kiertotie olisi liian pitkä) tai sitä ei voida ohittaa ollenkaan (esimerkiksi itse määränpää on ruuhkautuneella kadulla). Bluetooth-radio on kytketty pois päältä. Bluetooth-radio on päällä, mutta puhelinta ei ole kytketty. 19

20 Bluetooth-yhteydessä on virhe. Clarion Mobile Map on liitetty puhelimeen handsfree-laitteeksi Bluetooth-yhteyden kautta. Puhelu on meneillään Bluetooth-yhteyden kautta. Seuraavat tiedot näytetään karttanäytön kolmessa tietokentässä. Avaa tätä aluetta napauttamalla näyttö Matkan tiedot, josta voidaan valita näissä kolmessa kentässä näytettävät arvot. Jos ei ole aktiivista reittiä, nämä kentät näyttävät nykyisen nopeuden, kompassin ja kellonajan. Kuvake Tyyppi Lisätietoja Kompassi Näyttää kulkusuunnan kun karttaa kierretään automaattisesti (kolmiulotteisena) ja kun kartalla pohjoinen on aina ylöspäin (kaksiulotteinen). Nopeustiedot Aikatiedot Etäisyystiedot Seuraavat nopeusarvot voidaan näyttää: Nykyinen nopeus Ajetun tien nopeusrajoitus Seuraavat aika-arvot voidaan näyttää: Nykyinen GPS-aika Matka-aika jäljellä määränpäähän Matka-aika jäljellä seuraavaan etappiin Arvioitu saapumisaika määränpäähän Arvioitu saapumisaika seuraavaan etappiin Seuraavat etäisyysarvot voidaan näyttää: Etäisyyttä jäljellä määränpäähän Etäisyyttä jäljellä seuraavaan etappiin Nykyinen korkeus Seuraava alue on yhdistetty tilailmaisinkenttä. Avaa Pikavalikko (sivu 65) napauttamalla tätä aluetta. Kuvake Tila kohteelle Lisätietoja GPS-sijainnin laatu Suurempi määrä valaistuja palkkeja merkitsee parempaa GPS-sijainnin tarkkuutta. Ajoneuvotyyppi Symboli esittää reitinlaskentaan käytetyn ajoneuvotyypin. 20

21 2.3.5 Kohdistimen (valittu sijainti kartalla) käyttö Aseta ensin Kohdistin haluttuun kohtaan kartalla yhdellä seuraavista tavoista: Valitse paikka käyttäen Etsi-valikkoa. Kartta palaa valittu piste (Kohdistin) keskellä, ja Kohdistinvalikko ilmestyy näyttäen valittavissa olevat valinnat. Laita Kohdistin haluttuun paikkaan napauttamalla näyttöä. Avaa nyt Kohdistinvalikko napauttamalla. Voit suorittaa seuraavat toimenpiteet Yksinkertaisessa tilassa: Painike Toiminta Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Tallentaa Kohdistimen sijainnin Suosikkimääränpääksi Avaa näytön, jossa on Kohdistimen paikan nimi, osoite ja koordinaattitiedot sekä luettelo lähellä olevista POI-kohteista Seuraavat valinnat ovat käytettävissä vain Vaativassa tilassa: Painike Toiminta Aktiivisella reitillä voidaan käyttää Kohdistinta aloituspisteenä nykyisen GPSsijainnin sijaan. (käytettävissä vain Vaativassa tilassa) Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Aktiivisella reitillä voidaan käyttää Kohdistinta etappina (välimääränpäänä) ennen määränpäätä. (käytettävissä vain Vaativassa tilassa) Aktiivisella reitillä voidaan käyttää Kohdistinta määränpäänä säilyttäen edellisen määränpään etappina. (käytettävissä vain Vaativassa tilassa) Näyttää käytettävissä olevilla reititystavoilla lasketut eri reitit. Valitse yksi joka sopii parhaiten tarkoituksiisi (käytettävissä vain Vaativassa tilassa) Merkitsee karttapaikan Osoittimella Kohdistimen kohdalta (käytettävissä vain Vaativassa tilassa) Tallentaa Kohdistimen sijainnin POI-kohteeksi (käytettävissä vain Vaativassa tilassa) Tallentaa Kohdistimen sijainnin liikennevalvontakameraksi (käytettävissä vain Vaativassa tilassa) Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. 21

22 2.4 Clarion Mobile Map-konseptit Älykäs tarkennus Älykäs tarkennus on paljon enemmän kuin automaattinen tarkennus. Seurattaessa Clarion Mobile Map-ohjelman laskemaa reittiä: lähestyttäessä käännöstä se suurentaa ja nostaa kuvakulmaa, jotta voit paremmin havaita ajettavan toimenpiteen seuraavassa risteyksessä. Jos seuraava käännös on kaukana, kuva pienenee ja kallistuu alaspäin katutasoon, jotta näet tien edessäsi. Ajettaessa ilman aktiivista reittiäclarion Mobile Map -ohjelmassa: Älykäs tarkennus suurentaa hitaasti ajettaessa ja pienentää ajettaessa suurella nopeudella. Älykkään tarkennuksen kytkeminen päälle Hae kartan ohjauspainikkeet esille napauttamalla karttaa ja ota sitten Älykäs tarkennus päälle napauttamalla. Älykkään tarkennuksen hienosäätö Hae kartan ohjauspainikkeet esille napauttamalla karttaa ja avaa sitten Älykkään tarkennuksen asetukset napauttamalla ja pitämällä painettuna. Muuta tarvittaessa Älykkään tarkennuksen suurennusrajoja Sijaintimerkit Nykyinen GPS-sijainti ja Lukitse tiehen -ominaisuus Clarion Mobile Map merkitsee sijaintisi kartalla kuvakkeella kun GPS-sijainti on saatavissa. Kuvake ei välttämättä näytä GPS-sijaintia ja kulkusuuntaa tarkasti. Jos lähellä on teitä, se kohdistetaan lähimpään tiehen GPS-sijaintivirheiden estämiseksi ja kuvakkeen suunta on tien suuntainen. Käytä nykyistä GPS-sijaintia, napauttamalla joksikin seuraavista: Suosikki Liikennevalvontakamera POI-kohde. Sijaintivalikko ilmestyy GPS-sijainti voidaan tallentaa 22

23 Osoitin Tavalliseen suunnistukseen palaaminen Jos GPS-sijainti on saatavissa ja karttaa on siirretty (kuvake liikkuu tai ei ole edes näkyvissä), tai karttaa on kierretty kolmiulotteisessa tilassa, ilmestyy painike. Voit siirtää kartan GPS-sijainnin kohdalle ja ottaa uudelleen käyttöön Jälki ylös kartan suuntauksen (automaattinen kartan kierto) napauttamalla painiketta. Huomautus! Vaikka karttaa siirrettäisiin ajettaessa, Clarion Mobile Map jatkaa suunnistusta, jos on olemassa aktiivinen reitti: se esittää ääniohjeet ja näyttää käännöksen esikatselu - kuvakkeet nykyisen GPS-sijainnin mukaan Valittu sijainti (Kohdistin): Jos valitset paikan Etsi-valikosta tai napautat karttaa, Kohdistin ilmestyy valittuun paikkaan kartalla. Clarion Mobile Map esittää Kohdistimen punaisena pisteenä ja laajentuvana punaisena ympyränä ( ), jotta se näkyy hyvin kaikilla suurennussuhteilla ja vaikka se on 3D-karttanäytön taustalla. Kun Kohdistin on asetettu, napauta. Kohdistinvalikko ilmestyy ja Kohdistinta voi käyttää jonain seuraavista: reitin aloituspisteenä reitin etappina reitin määränpäänä Voit etsiä POI-kohteita Kohdistinta ympäröivältä alueelta. Tai voit tallentaa Kohdistimen sijainnin seuraaviksi: Suosikki Liikennevalvontakamera POI-kohde Osoitin Alkuperäinen sijainti Kohdistinvalikossa Kun Kohdistinvalikko on auki, erikoiskuvake ( ) näyttää mikä Kohdistimen sijainti oli kun valikko avattiin. Karttaa voidaan vierittää ja suurentaa tai pienentää sekä Kohdistin voidaan asettaa eri paikkaan. Tavallinen Kohdistin ( paikasta. ) ilmestyy ja Kohdistinvalikon painikkeet käynnistävät toiminnot tästä uudesta 23

24 Kohdistimen alkuperäiseen sijaintiin voi palata napauttamalla. Kartta siirtyy takaisin paikkaan jossa Kohdistinvalikko avattiin ja kuvake ilmestyy takaisin näkyviin Päiväsajan ja yön väriprofiilit Clarion Mobile Map käyttää erilaisia väriprofiileja päivä- ja yökäyttöä varten. Päiväsaika-värit samanlaisia kuin paperisissa tiekartoissa. Yöllä väriprofiilit käyttävät tummia värejä suurille kohteille, jotta näytön keskimääräinen kirkkaus pysyy alhaisena. Clarion Mobile Map tarjoaa useita erilaisia väriprofiileja päivä- ja yökäyttöön Väriteema tunnelissa Ajettaessa tunneliin kartan värit muuttuvat. Kaikki rakennukset katoavat ja suuret kohteet (kuten vedenpinnat ja metsät) ja tyhjät alueet teiden välissä muuttuvat mustaksi. Tiet ja kadut säilyttävät kuitenkin alkuperäiset värinsä käytössä olevasta päiväsajan tai yön väriteemasta. Tunnelista poistumisen jälkeen alkuperäiset värit palaavat Reitin laskenta ja uudelleenlaskenta Clarion Mobile Map laskee reitin käyttäjän määritysten perusteella: Reitinlaskenta-menetelmä: Nopea Lyhyt Taloud. Helppo Ajoneuvotyypit: Auto Taksi Bussi Hätä-ajoneuvot Tietyypit Päällystämättömät tiet Tarvitaan lupa Moottoritiet 24

25 Kertamaksulliset tiet Maksulliset tiet Lautat Rajanylityssuunnittelu Clarion Mobile Map laskee reitin automaattisesti uudelleen, jos poikkeat ehdotetusta matkasuunnitelmasta. TMC-tapahtuman tyypistä riippuen Clarion Mobile Map laskee reitin myös uudelleen jos TMC-tapahtuma koskee suositellun reitin osaa. Jos haluat lisätietoja reittisuunnittelusta, katso sivu Matkasuunnitelma Matkasuunnitelma on luettelo lähimmistä reittitapahtumista ja ajo-ohjeista. Karttanäytön ollessa auki, voidaan matkasuunnitelma esittää jollakin seuraavista tavoista: Napsauta aluetta Käännöksen esikatselu ja Matkatiedot-kenttien välissä, jossa esitetään toiseksi seuraavaa toimenpidettä (esimerkiksi ) kuvaava symboli. Vaativassa tilassa, napauttamalla seuraavia painikkeita:,,. Sinulla on seuraavat vaihtoehdot Matkasuunnitelma-näytössä: Painike Mikä tahansa luettelon kohdista Selostus Kartta avautuu keskittäen valittuun toimenpiteeseen. Muuttaa Matkasuunnitelman yksityiskohtaisuutta. Tasot ovat seuraavat: Yksityiskohtaiset ohjeet: kaikki risteykset näytetään luettelossa Matkasuunnitelma: vain merkitykselliset risteykset (ne joille on ääniopastusta) näytetään luettelossa Tieluettelo: luettelo reittiä suunnistettaessa ajetuista teistä., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Kun kartta on auki toimenpide keskellä: 25

26 Painike Suurentaa kartalla. Selostus Pienentää kartalla., Vierittää karttaa näyttäen edellisen tai seuraavan toimenpiteen. Avaa näytön josta voidaan välttää osa reitistä aloittaen valitusta toimenpiteestä Matkalokit Clarion Mobile Map voi tallentaa lokiin jäljen ajamastasi reitistä (sivu 47). Matkaloki on tallenne siitä, kuinka GPS-sijainti on muuttunut, ja tämä jälki on riippumaton Clarion Mobile Map-ohjelman laskemasta reitistä. Matkalokeja voidaan tallentaa, nimetä uudelleen, toistaa, näyttää kartalla, viedä muistikortille GPXmuodossa ja poistaa. Lisätietoja on kohdassa sivu 72. Erillään normaalista matkalokista voit asettaa Clarion Mobile Map -ohjelman tallentamaan alkuperäiset GPS-tiedot GPS-laitteesta. Nämä lokit on tallennettu erillisinä tekstitiedostoina muistikortille, eikä niitä voi näyttää tai toistaa Clarion Mobile Map -ohjelmassa. NMEA/SIRF-lokien tallennus kytketään päälle napauttamalla seuraavia painikkeita:,,, Reitin esittely Simulointi kuljettaa koko reitin läpi noudattaen ajo-ohjeita (sivu 46). Reitistä voidaan tehdä simulaatio, jossa sen kulku näkyy suurella nopeudella tai normaalilla nopeudella. Sen avulla voi esimerkiksi nähdä, minkä sillan kautta Clarion Mobile Map suunnitteli reitin, ja jos ei haluta käyttää siltaa, sen voi välttää. Reitti-esitykset voidaan käynnistää Reittivalikosta napauttamalla painiketta (suuren nopeuden simulaatio) tai (normaalin nopeuden simulaatio). 26

27 2.4.9 POI-kohde (Point of Interest - Kiinnostava kohde) Kiinnostava kohde (POI-kohde) on kohde, jota joku saattaa pitää hyödyllisenä tai mielenkiintoisena. Clarion Mobile Map sisältää toimitettuna tuhansia POI-kohteita, ja käyttäjä voi myös luoda omia POIkohteita sovelluksessa. POI-kohteiden sijainti merkitään kartalla erikoiskuvakkein. POI-kuvakkeet ovat melko suuria, jotta symbolin havaitsisi helposti. Kuvakkeet ovat puoliläpinäkyviä, ne eivät peitä taakseen katuja ja risteyksiä. POI-kohteet ryhmitellään useisiin tasoihin luokkia ja aliluokkia. Kartalle tuleva POI-kuvake näyttää POIkohteen luokan. Jos tallennat oman POI-kohteen, voit valita kuvakkeen sille riippumatta POI-luokasta johon se on sijoitettu. POI-kohteiden tallennus Tallenna POI-kohde asettamalla Kohdistin ( ) haluttuun kohtaan kartalla ja napauttamalla seuraavia painikkeita:,,. POI-kohteiden hallinta Voit valita mitkä POI-ryhmät näytetään ja mitkä piilotetaan kartalta ja mistä suurennustasoista lähtien POI-kuvakkeet näkyvät. Samasta paikasta voidaan hallita tallennettuja POI-kohteita. Tallennetun POIkohteen nimi voidaan vaihtaa, se voidaan siirtää eri POI-ryhmään, sen kuvaketta voidaan vaihtaa tai siihen voidaan lisätä puhelinnumero ja lisätietoja. Napauta seuraavia painikkeita:,, Liikennevalvontakamerat Liikennevalvontakamera on erityinen POI-kohde. Niitä ei voida etsiä kuten muita POI-kohteita ja kameran läheisyydestä on saatavissa vain sitä koskeva varoitus. Toimitetaanko Clarion NX700E-laitteen mukana tietokanta liikennevalvontakameroista? Voitko ladata liikennevalvontakameroiden paikat laitteeseen naviextras.com? Voidaanko liikennevalvontakameroiden paikat ladata laitteeseen tekstitiedostona? Voidaanko Kohdistimen sijainti tallentaa liikennevalvontakameraksi? Ei Kyllä Kyllä Kyllä 27

28 Liikennevalvontakameroiden tallennus Tallenna liikennevalvontakamera asettamalla Kohdistin ( ) haluttuun kohtaan kartalla ja napauttamalla seuraavia painikkeita:,,. Huomautus! Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Kameravaroitus Varoitus liikennevalvontakameroista voidaan kytkeä päälle Varoitusasetuksista. Napauta seuraavia painikkeita:,,,. Kun varoitus on käytössä ja lähestytään liikennevalvontakameraa, tapahtuu seuraavaa: Näkövaroitus: Kameran tyyppi ja etäisyys näytetään toissijaisessa Käännöksen esikatselu - kentässä (esimerkiksi ). Äänivaroitus: Jos kameralle ei ole asetettu nopeusrajoitusta tai nopeutesi on alle nopeusrajoituksen, yksittäinen piippaus varoittaa kamerasta. Jos kameran kohdalle asetettu nopeusrajoitus ylitetään, tapahtuu myös seuraavaa: Näkövaroitus: Kartan reunaan ilmestyy nopeusrajoituksen symboli (esimerkiksi ). Äänivaroitus: Erityinen varoitusääni kuuluu Kameroiden tyypit Liikennevalvontakameroita on neljä tyyppiä: Kuvake Tyyppi Selostus Kiinteä Jotkin liikennevalvontakamerat seisovat tien vieressä osoittaen yhteen suuntaan ja valvovat yhden tai molempien suuntien liikennettä. Ne mittaavat hetkellisen nopeuden. Tällaisille liikennevalvontakameroille voi määrittää valvotun suunnan ja nopeusrajoituksen. Clarion Mobile Map varoittaa sinua, kun lähestyt tällaisia liikennevalvontakameroita valvotusta suunnasta. Clarion Mobile Map antaa erityisen hälytyksen, jos ajat ylinopeutta lähellä liikennevalvontakameraa. 28

29 Siirrettävä Sisäänrakennetut Osuutta valvovat kamerat Punainen valo Joitain liikennevalvontakameroita käytetään ajoneuvoista. Ne eivät ole aina toiminnassa, eikä niitä ole säädetty valvomaan esiasetettua nopeusrajoitusta. Varoitus on kiinteiden liikennevalvontakameroiden kaltainen, mutta koska nopeusrajoitusta ei ole määritelty, vain lähestyminen ilmoitetaan. Jotkin liikennevalvontakamerat on asennettu liikennevaloihin. Ne toimivat samoin kuin kiinteät liikennevalvontakamerat, mutta niitä on vaikea havaita. Varoitukset lähestymisestä ja ylinopeudesta ovat samat kuin kiinteillä liikennevalvontakameroilla. Nämä liikennevalvontakamerat toimivat pareittain eivätkä ne mittaa hetkellistä nopeutta vaan keskinopeutta kahden liikennevalvontakameran välillä. Molemmat kamerat tunnistavat auton ja tallentavat tarkan ajan, jolloin kamera ohitettiin. Keskinopeus lasketaan näiden kahden pisteen välisen aikaeron perusteella. Clarion Mobile Map varoittaa, kun lähestytään tällaista liikennevalvontakameraa, mutta varoitus jatkuu ja keskiarvo lasketaan, kunnes ohitetaan toinen tällainen kamera. Jos keskinopeus ylittää näiden kahden liikennevalvontakameran välisen nopeusrajoituksen, annetaan sama erikoisvaroitus kuin muilla liikennevalvontakameratyypeillä. Joissakin harvoissa tapauksissa Clarion Mobile Map ei pysty rekisteröimään ajankohtaa, jona ohitetaan toinen liikennevalvontakamera (esim. se sijaitsee tunnelin suulla, jossa GPS-sijainti ei ole saatavilla), jolloin varoitus jatkuu. Lopeta varoitus napauttamalla ruudulla olevaa nopeusvalvontakameran symbolia. Näytä toinen reittitapahtuma mahdollisuudella avata Matkasuunnitelma napauttamalla uudestaan. Nämä kamerat valvovat liikennevalojen noudattamista. Varoitus on liikkuvien liikennevalvontakameroiden kaltainen, mutta koska nopeusrajoitusta ei ole määritelty, vain lähestyminen ilmoitetaan Kameran suunnat Liikennevalvontakamera voi valvoa nopeutta yhteen, molempiin tai jopa useampaan suuntaan risteyksessä, jos se on asennettu kääntyvälle alustalle. Samat suunnat koskevat liikennevalokameroita. Clarion Mobile Map varoittaa vain siinä tapauksessa, jos ajetaan valvottuun tai mahdollisesti valvottuun suuntaan. Liikennevalvontakameran valvontasuunta esitetään varustettuna seuraavalla symbolilla: Kuvake Selostus Kamera valvoo ajonopeutta siihen suuntaan, johon ollaan menossa. Kamera valvoo ajonopeutta vastasuuntaan. Kamera valvoo nopeuksia tien kumpaankin suuntaan. 29

30 Kamera valvoo ajonopeutta mihin suuntaan tahansa Nopeusrajoitus-varoitukset Kartta voi toisinaan sisältää tietoa tieosuuksien nopeusrajoituksista. Tämä tieto ei välttämättä sisälly alueesi karttaan (kysy jälleenmyyjältä) tai se voi olla osittain väärää joillain tieosuuksilla. Clarion Mobile Map -ohjelman voi määrittää varoittamaan käyttäjää ylittämästä senhetkistä nopeusrajoitusta. Napauta seuraavia painikkeita:,,,. Ylitettäessä nopeusrajoitus kuuluu valittua ääniopastus-profiilia käyttävä ääniviesti TMC (liikennetietokanava) Clarion Mobile Map tarjoaa sinulle jopa paremmat reitit, mikäli liikennetietokanavan (TMC) tietoa on saatavilla. TMC on FM Radio Data System (RDS) -järjestelmän erikoissovellus, jonka avulla lähetetään reaaliaikaisia liikenne- ja säätietoja. TMC on Clarion Mobile Map -ohjelmassa otettu käyttöön oletuksena. Huomautus! TMC ei ole maailmanlaajuinen palvelu. Saattaa olla, ettei sitä ole saatavilla omassa maassasi tai alueellasi. Kysy lisätietoa jälleenmyyjältä. Clarion NX700E-laite sisältää TMC-vastaanottimen, joka tarvitaan TMC tietojen vastaanottoon. Kysy lisätietoa jälleenmyyjältä. Jos TMC-tietoja on saatavissa, Clarion Mobile Map ottaa automaattisesti huomioon vastaanottamansa TMC-tiedot. Mitään ohjelman asetuksia ei tarvitse tehdä. Vastaanotin hakee automaattisesti TMC-tietoja lähettävät FM-radioasemat, ja koodatusta purettuja tietoja käytetään välittömästi reitin suunnittelussa. Kun Clarion Mobile Map vastaanottaa reittiin mahdollisesti vaikuttavia liikennetietoja, ohjelma varoittaa ilmoittamalla laskevansa reittiä uudelleen ja suunnistus jatkuu uudella reitillä, joka sopii päivitettyihin liikenneolosuhteisiin. Pikavalikosta voidaan käyttää TMC-tapahtumien luetteloa, muuttaa TMC-asetuksia ja valita käyttöön tai ohitettavaksi tiettyjä radioasemia. Napauta seuraavia painikkeita: ja sitten. 30

31 3 Suunnista Clarion Mobile Map-laitteen avulla Reitin voi asettaa Clarion Mobile Map -ohjelmassa monella tavalla: tarvittaessa vain yksinkertainen reitti (vain yksi määränpää ilman etappeja) voidaan valita määränpää ja aloittaa suunnistus heti voidaan suunnitella reitti, jossa on useita pisteitä (käytettävissä vain Vaativassa tilassa) reitin voi suunnitella myös nykyisestä GPS-sijainnista riippumatta tai jopa ilman GPS-vastaanottoa (käytettävissä vain Vaativassa tilassa) 3.1 reitin määränpään valinta Clarion Mobile Map tarjoaa useita tapoja määränpään ja etappien (välimääränpäiden) valintaan: Käytä valittua sijaintia kartalla (Kohdistin) (sivu 31). Syötä koko osoite tai osa osoitteesta, esimerkiksi kadun nimi ilman talon numeroa tai kahden kadun risteys (sivu 32). Syötä osoite postinumerolla (sivu 38). Tällä tavalla ei tarvitse valita paikkakunnan nimeä ja myös kadunnimien haku saattaa onnistua nopeammin. Käytä koordinaatteja (sivu 43) Käytä tallennettua paikkaa: Suosikki (sivu 40) POI-kohde (sivu 40) Historiasta aiemmin asetettuja määränpäitä tai etappeja (sivu 42) Vinkki! Jos reittiä on tarkoitus käyttää myöhemmin, tallenna se ennen suunnistuksen aloittamista. Napauta seuraavia painikkeita:,, Kohdistimen valinta määränpääksi 1. Etsi määränpää kartalta: vieritä karttaa ja muuta sen mittakaavaa tarvittaessa (sivu 14). 2. Napauta sijaintia, joka haluat valita määränpääksi. Kohdistin ( ) ilmestyy. 3. Avaa Kohdistinvalikko napauttamalla. 31

32 4. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. Vinkki! Jos tiedät käyttäväsi määränpäätä myöhemmin, tallenna se Kohdistinvalikon näkyessä POI-kohteeksi (vain Vaativassa tilassa) tai lisää se ensin Suosikkien luetteloon. Kohdistinvalikko palautuu automaattisesti samaan pisteeseen. Voit nyt käyttää sitä reittipisteenä Osoitteen tai osoitteen osan syöttö Jos tiedossa on ainakin osa osoitteesta, on se nopein tapa valita reitille määränpää. Osoitteen voi löytää samasta näytöstä syöttämällä: tarkan osoitteen talonumero mukaan lukien paikkakunnan keskustan risteyksen kadun keskikohdan minkä tahansa edellä mainituista, alkaen haun postinumerosta (sivu 38) Osoitteen syöttö Osoitteen osat näkyvät painikkeissa. Aloita lukeminen ylhäältä, ja jos haluat muuttaa jotakin niistä, napauta painiketta. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 32

33 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 33

34 Osoitteen syöttö jos tonttien numerointi alkaa alusta Joillakin pitkillä kaduilla tonttien numerointi alkaa alusta jossain kohtaa. Näin ollen sama tontin tai talon numero voi esiintyä samalla tiellä kahdesti tai useamminkin. Tässä tapauksessa talon numeron syöttämisen jälkeen on tarpeen valita oikea kunta/kaupunginosa. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Näpäytä. 34

35 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Näkyviin tulee luettelo täsmäävistä osoitteista. Napauta haluttua osoitetta. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Osoitteen syöttö tietämättä kaupunginosaa/lähiötä Pitkät tiet saattavat kulkea useiden kuntien tai kaupunginosien läpi. Saattaa olla ettet tiedä missä niistä tietty tontin numero sijaitsee. Siinä tapauksessa noudata seuraavia ohjeita: Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 35

36 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Älä valitse yhtä kaduista, vaan napauta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Näkyviin tulee luettelo täsmäävistä osoitteista. Napauta haluttua osoitetta. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Risteyksen valinta määränpääksi Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 36

37 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Näpäytä painiketta. Jos vain muutama risteävä katu löytyy, luettelo niistä esitetään välittömästi. Jos kyseessä on pidempi katu, ilmestyy näppäimistönäyttö. Aloita risteävän kadun nimen syöttö näppäimistöltä. Jos syöttämisen aikana mahdollisten vastaavien katujen luettelo mahtuu näytölle, se esitetään automaattisesti. 6. Napauta luettelosta haluttua risteävää katua. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Kaupungin keskustan valinta määränpääksi Kaupungin keskusta ei ole paikkakunnan geometrinen keskipiste, vaan kartan laatijoiden kartalta valitsema mielivaltainen piste. Pienissä kaupungeissa ja kylissä se on yleensä tärkein risteys, suuremmissa kaupungeissa tärkeä risteys. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 37

38 3. Vaihda tarvittaessa paikkakunta seuraavasti: Paikkakunta valitaan äskettäin käytettyjen listasta napauttamalla painiketta. Syötä uusi paikkakunta seuraavasti: 1. Napauta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, napauta. 2. Aloita paikkakunnan nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse paikkakunta listasta. 4. Näpäytä painiketta. 5. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Osoitteen syöttö postinumerolla. Kaikki yllä mainitut osoitteen hakumahdollisuudet voidaan toteuttaa syöttämällä postinumeron sijaan paikkakunnan nimen. Alla on esimerkki täydellisestä osoitteesta: Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Napauta tarvittaessa maan/osavaltion nimeä ja valitse toinen luettelosta. 3. Napauta painiketta, jossa on paikkakunnan nimi ja syötä postinumero: 1. Aloita postinumeron syöttö näppäimistöltä. 2. Siirry hakutuloslistaan: Kun pari numeroa on syötetty, osumat näkyvät luettelona. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 3. Valitse paikkakunta listasta. 38

39 4. Syötä kadun nimi: 1. Näpäytä. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata napauttamalla painiketta. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Näpäytä. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä kirjaimia napauttamalla ja valitsemalla aakkosnäppäimistön asettelu. Syötä merkkejä napauttamalla ). 3. Päätä osoitteen syöttö napauttamalla painiketta. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Vinkkejä osoitteiden nopeaan syöttöön Syötettäessä paikkakunnan tai kadun nimeä Clarion Mobile Map esittää vain ne merkit, jotka esiintyvät mahdollisessa hakutuloksessa. Muut merkit näkyvät harmaina. Napauta paikkakunnan tai kadun nimeä syötettäessä parin kirjaimen jälkeen painiketta kirjaimet. ja Clarion Mobile Map näyttää luettelon kaikista kohteista joissa on annetut Risteyksen löytämistä voi nopeuttaa: Hae ensin katua vähemmän tavallisella nimellä, jolloin vain muutama kirjain riittää sen löytymiseen. Jos jokin kaduista on lyhyempi, hae sitä ensin. Sitten toisen voi löytää nopeammin. Voit etsiä sekä tien nimellä että tyypillä. Jos sama sana esiintyy useissa nimissä, (kuten esim. tie, katu, polku, raitti jne.), voi hakutulokseen päästä nopeammin syöttämällä ensimmäisen kirjaimen kadun tyypistä: Kun kirjoitat esim. Pi A, etsitään Pine Avenue ja ohitetaan kaikki Pine Streetit ja Pickwick Roadsit. 39

40 Hakuja voi tehdä myös postinumeroilla. Se on kätevää silloin, kun kadunnimi on tavallinen ja käytetty monessa kaupunginosassa Määränpään valinta Suosikeista. Määränpääksi voidaan valita paikka, joka on jo tallennettu Suosikiksi. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Napauta Suosikkia, joka halutaan valita määränpääksi. 3. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta POI-kohteista. Määränpää voidaan valita tuhansista Clarion Mobile Map -ohjelman sisältämistä tai käyttäjän luomista POI-kohteista. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Valitse alue jonka ympäriltä POI-kohteita tulee etsiä: : POI-kohteiden haku tapahtuu annetun osoitteen ympäristöstä. : Kartta ilmestyy keskittäen Kohdistimen ympärille. Muuta tarvittaessa Kohdistimen paikkaa ja napauta sitten ympäristöstä.. POI-kohteiden haku tapahtuu annetun paikan : POI-kohteita etsitään nykyisen GPS-sijainnin ympäristöstä. : POI-kohteita etsitään aktiivisen reitin määränpään ympäristöstä. 40

41 : POI-kohteita ei etsitä annetun pisteen ympäristöstä, mutta tietyn pituisen kiertotien päästä aktiivisesta reitistä. Tämä voi olla hyödyllinen jos haetaan myöhempää taukopaikkaa, joka aiheuttaisi vien pienen lisämatkan, esimerkiksi vastaan tulevaa huoltoasemaa tai ravintolaa. 3. Hakua voidaan tarkentaa seuraavasti: Valitse POI-ryhmä (esim. Majoitus) ja sen jälkeen tarvittaessa POI-aliryhmä (esim. Hotelli tai Motelli). POI löytyy sen nimellä napauttamalla ja syöttämällä näppäimistöllä osa nimestä. Tietyn POI-ryhmän kaikki POI-kohteet saa näkyviin napauttamalla. 4. [Valinnainen tapa] Kun luettelo osumista ilmestyy, se voidaan järjestää seuraavasti: paikan ympäriltä) : lajittele luettelo aakkosjärjestykseen (käytettävissä kun haetaan tietyn : lajittele luettelo perusteena suoraviivainen etäisyys nykyisestä sijainnista (käytettävissä kun haetaan tietyn paikan ympäriltä) : lajittele luettelo perusteena ajomatka reittiä pitkin nykyisestä sijainnista (käytettävissä kun haetaan aktiivisen reitin varrelta) : lajittele luettelo vaadittavan kiertotien pituuden mukaan (käytettävissä kun haetaan aktiivisen reitin varrelta) 5. Napauta luettelosta POI-kohdetta. 6. Tarkasta valitun kohteen tiedot ja napauta. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 41

42 3.1.5 Määränpään valinta tallennetun POI-haun hakuehdoista. POI-haun hakuehdot voidaan tallentaa Hallinta-valikon, POI-osaan, mutta Clarion Mobile Map -ohjelman mukana toimitetaan joitakin hakuehtoja, joita voidaan käyttää välittömästi POI-kohteiden hakuun. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Näpäytä. 3. Valitse yksi tallennetuista hakuehdoista ja sitä vastaavien POI-kohteiden luettelo ilmestyy. 4. Napauta luettelosta POI-kohdetta. 5. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta Historiasta. Aikaisemmin luodut määränpäät ovat esillä Historiassa. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita: (Yksinkertainen tila), tai, (Vaativa tila). 2. Mikäli tarpeellista, siirry sivujen välissä katselemaan aiempia määränpäitä painikkeella. 3. Napauta haluttua kohdetta. 4. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 42

43 3.1.7 Määränpään valinta syöttämällä sen koordinaatit Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Navigointivalikosta. 1. Napauta seuraavia painikkeita:,. 2. [Valinnainen tapa] Vaihda näytettyjen koordinaattien esitysmuotoa napauttamalla. 3. Vaihda koordinaatteja napauttamalla leveysaste tai pituusaste -arvoa. 4. Syötä koodinaatti-arvot WGS84-järjestelmässä näppäimistöltä: leveysaste (P tai E) ja pituusaste (I tai L). 5. Näpäytä. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Napauta (Yksinkertainen tila) tai (Vaativa tila) Kohdistinvalikosta. Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 3.2 Monipistereitin luominen (etapin lisääminen väliin) Monipistereitit luodaan yksinkertaisista reiteistä, joten aluksi pitää olla tavallinen reitti aktiivisena. Yksi tapa reitin laajentamiseen on säilyttää määränpää ja lisätä etappeja (välimääränpäitä). Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. 1. Valitse uusi paikka kuten aiemmissa luvuissa käsitellään. Tästä tulee lisä-määränpää reitille. 2. Kartta ilmestyy keskittäen valittuun kohtaan ja Kohdistinvalikko avautuu automaattisesti. 3. Lisää piste välimääränpääksi ennen reitin lopullista määränpäätä napauttamalla. 4. [Valinnainen tapa] Lisää pisteitä reitille voidaan lisätä toistamalla yllä kerrotut vaiheet niin monta kertaa kuin tarvitaan. Jos monipistereittiin lisätään etappi, avautuu automaattisesti näyttö Muokkaa reittiä josta voidaan määritellä väliin tulevan reittipisteen paikka. Avatessasi näytön, uusi etappi on sijoitettu ensimmäiseksi vastaan tulevaksi etapiksi. Uusi piste on luettelosta korostettu piste. 43

44 Sinulla on seuraavat vaihtoehdot: Painike Toiminta Valittu piste siirtyy ylöspäin luettelossa (siitä tulee aiemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin aloituspiste (reititettäessä määrättyyn paikkaan) tai ensimmäinen vastaan tuleva etappi (reititettäessä eteenpäin GPS-sijainnista). Valittu piste siirtyy alaspäin luettelossa (siitä tulee myöhemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin lopullinen määränpää. Käännä reitti päinvastaiseksi napauttamalla tätä painiketta. Aloituspisteestä tulee määränpää, määränpäästä tulee aloituspiste ja kaikki etapit tullaan saavuttamaan edelliseen nähden käänteisessä järjestyksessä. Optimoi reitti napauttamalla tätä painiketta. Aloituspiste ja määränpää pysyvät ennallaan, mutta etappien järjestystä muutetaan, jotta reitistä saataisiin lyhin mahdollinen. Poista valittu piste reitistä napauttamalla tämä painiketta. Reitti säilyy sellaisena kuin se oli ennen uuden pisteen lisäystä. Joka kerta kun uusi piste lisätään, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 3.3 monipistereitin luominen (uuden määränpään lisääminen loppuun) Monipistereitit luodaan yksinkertaisista reiteistä, joten aluksi pitää olla tavallinen reitti aktiivisena. Yksi reitin laajentamisen mahdollisuus on lisätä uusi määränpää. Edellisestä määränpäästä tulee reitin viimeinen etappi. Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. 1. Valitse uusi paikka kuten aiemmissa luvuissa käsitellään. Tästä tulee lisä-määränpää reitille. 2. Kartta ilmestyy keskittäen valittuun kohtaan ja Kohdistinvalikko avautuu automaattisesti. 3. Avaa Kohdistinvalikko kokonaisuudessaan lisätoimintoineen napauttamalla. 4. Lisää piste uudeksi lopulliseksi määränpääksi pudottaen edellisen määränpään välimääränpääksi napauttamalla. 5. [Valinnainen tapa] Lisää pisteitä reitille voidaan lisätä toistamalla yllä kerrotut vaiheet niin monta kertaa kuin tarvitaan. Joka kerta kun uusi piste lisätään, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 44

45 3.4 Reitin muokkaus Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Napauta seuraavia painikkeita:,,. Luettelossa reittipisteistä on aloituspiste luettelon ylimmäisenä ja lopullinen määränpää alimmaisena. Jos etappeja on useita, saattaa olla tarve selata sivuja. Napauta luettelosta reittipistettä. Sinulla on seuraavat vaihtoehdot: Painike Toiminta Valittu piste siirtyy ylöspäin luettelossa (siitä tulee aiemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin aloituspiste (reititettäessä määrättyyn paikkaan) tai ensimmäinen vastaan tuleva etappi (reititettäessä eteenpäin GPS-sijainnista). Valittu piste siirtyy alaspäin luettelossa (siitä tulee myöhemmin saavutettava etappi). Jos tätä painiketta napautetaan jatkuvasti, pisteestä tulee reitin lopullinen määränpää. Käännä reitti päinvastaiseksi napauttamalla tätä painiketta. Aloituspisteestä tulee määränpää, määränpäästä tulee aloituspiste ja kaikki etapit tullaan saavuttamaan edelliseen nähden käänteisessä järjestyksessä. Optimoi reitti napauttamalla tätä painiketta. Aloituspiste ja määränpää pysyvät ennallaan, mutta etappien järjestystä muutetaan, jotta reitistä saataisiin lyhin mahdollinen. Poista valittu piste reitistä napauttamalla tämä painiketta. Heti kun poistutaan tästä näytöstä, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 3.5 Näyttää reitin kartalla (Sovitettuna näyttöön). Kartan mittakaavaa voidaan muuttaa ja liikuttaa näkymää, jotta koko reitti-viiva saadaan näkyviin. Karttaa ei tarvitse käsitellä itse. Suunnittelu kartalla -ominaisuus hoitaa sen puolestasi. Vaativassa tilassa Suunnittelu kartalla -tilaan pääsee seuraavin tavoin: Etsi-valikosta: napauta,,. Reitin tiedot -näytöstä: napauta,,,. Reitin tiedot -näytöstä oikotiellä:,. Yksinkertaisessa tilassa käytettävissä on vain viimeinen vaihtoehto. 45

46 3.6 Reitin simulaation katselu Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 1. Napauta seuraavia painikkeita:,. 2. Reittivalikko ilmestyy. Simulaation voi ajaa kahdella tavalla: napauttamalla simulaatio ajetaan suurella nopeudella jotta reitin tapahtumat nähdään suurpiirteisesti. napauttamalla simulaatio ajetaan tavallisella nopeudella ja ääniopastus kuuluu. Tämä vaihtoehto on esittelytarkoituksiin tai reitin hankalien kohtien tarkastamiseen etukäteen. 3. Simulaatio voidaan keskeyttää milloin tahansa napauttamalla painiketta. 3.7 Turvatilan käyttöönotto Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Turvatila kytkee kosketusnäytön pois päältä, kun nopeutesi ylittää 10 km/h (6 mailia tunnissa). Näin huomiosi pysyy liikenteen seuraamisessa. Ajettaessa ei voida asettaa uutta määränpäätä tai muuttaa asetuksia. Ainoa näyttösäädin joka pysyy käytössä on ele jolla Karttanäyttö saadaan takaisin esille. Menettely selitetään aloittaen Karttanäytöstä. Napauta seuraavia painikkeita:,,,. 3.8 Aktiivisen reitin tauotus Aktiivista reittiä ei ole tarve tauottaa: kun lähdetään uudestaan ajamaan, Clarion Mobile Map käynnistää ääniohjeet uudelleen liikkeellelähtöpaikasta alkaen. 46

47 3.9 Seuraavan etapin poistaminen reitiltä Helpoin tapa poistaa seuraavana tuleva reittipiste (seuraava etappi) on avata Reitin tiedot -näyttö ja napauttaa kenttää Käännöksen esikatselu ( ) Karttanäytössä, ja napauttamalla sitten. Vaihtoehtoisesti voidaan käyttää Navigointivalikkoa:,,, Aktiivisen reitin poisto Helpoin tapa poistaa aktiivinen reitti sekä Yksinkertaisessa tilassa että Vaativassa tilassa on avata Reitin tiedot -näyttö napauttamalla kenttää Käännöksen esikatselu ( ) Karttanäytössä, ja napauttamalla sitten. Vaativassa tilassa on toinen vaihtoehto. Napauta seuraavia painikkeita:,,. Huomautus! Jos aktiivisella reitillä on etappeja, reittiä ei voi poistaa välittömästi näytöstä Reitin tiedot. Napauta toistuvasti kunnes kaikki etapit katoavat ja painike ilmestyy. Peru koko reitti napauttamalla sitä Matkalokien käyttö Clarion Mobile Map voi tallentaa ajamasi reitin (jäljen siitä, kuinka GPS-sijainti muuttui). Vinkki! Tätä toimintoa varten ei ole tarpeen valita määränpäätä ja luoda reittiä, kuljettu matka voidaan tallentaa vaikka ajeltaisiin ilman päämäärää. Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 47

48 Kuljetun matkan tallennus (Matkalokin luonti) 1. Lähde ajamaan. 2. Napauta seuraavia painikkeita:,,. 3. Aloita tallennus: näpäytä painiketta. Kartta päivittyy ja voit jatkaa ajamista. 4. Toista vaiheet yllä ja pysäytä tallennus myöhemmin napauttamalla. Clarion Mobile Map liittää Matkalokiin aikamerkit. (Vaihtoehtoisesti voidaan Matkalokin tallennus käynnistää ja pysäyttää napauttamalla painiketta Pikavalikosta.) Matkalokin simulointi kartalla 1. Napauta seuraavia painikkeita:,,. 2. Etsi haluttu Matkaloki ja napauta sitten sen vieressä olevaa painiketta. 3. Kartta palautuu näkyviin ja Matkalokin simulaatio (todellista vastaava toisto) alkaa. 4. Toisto voidaan pysäyttää milloin tahansa napauttamalla painiketta. Näin muutetaan Matkalokin väri 1. Napauta seuraavia painikkeita:,,. 2. Napauta haluttua Matkalokia ja napauta yhtä väripainikkeista. 48

49 3.12 Aktiivisen reitin tallennus Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 1. Napauta seuraavia painikkeita:,,. 2. Kirjoita nimi tallennetulle reitille ja napauta painiketta. Kun reitti tallennetaan, Clarion Mobile Map tallentaa ainoastaan sen etapit mutta kuitenkin koko matkasuunnitelman: TMC-tiedot ovat saattaneet vaikuttaa tallennettuun reittiin. Kun käytät reittiä myöhemmin, se näkyy samanlaisena kuin tallennettaessa. Mutta jos se täytyy laskea uudestaan, nykyisiä TMC-tietoja käytetään uuden reitin laskennassa. Jos päivitit kartan sen jälkeen kun reitti viimeksi tallennettiin, Clarion Mobile Map huomaa muutoksen ja laskee ajo-ohjeet viimeisimmän saatavissa olevan karttatiedon mukaan. Jos reitti halutaan tallentaa, se on tehtävä ennen suunnistuksen aloitusta. Suunnistuksen aikana Clarion Mobile Map poistaa kaikki etapit ja niihin pääsemiseen käytetyt tien osat, jotka on jo ohitettu suunnistuksen aikana Tallennetun reitin lataus Tämä ominaisuus on käytettävissä vain Vaativassa tilassa. Menettely selitetään aloittaen Karttanäytöstä. 1. Napauta seuraavia painikkeita:,,. 2. Napauta reittiä jonka haluat suunnistaa. 3. Siinä erittäin todennäköisessä tapauksessa, että tallennetun reitin lähtöpaikka on eri kuin nykyinen GPS-sijainti, täytyy vahvistaa halutaanko keskeyttää suunnistus nykyisestä GPS-sijainnista ja käyttää ladatun reitin aloituspistettä. Jos valitaan tämä vaihtoehto, automaattinen reitiltä poistumisen uudelleenlaskenta on kytketty pois. Jos nykyinen GPS-sijainti halutaan säilyttää aloituspisteenä, reitti lasketaan uudelleen alkaen nykyisestä sijainnista. 4. Kartta ilmestyy näkyviin ja suunnistus voidaan aloittaa. 49

50 4 Pikaopas (Vaativa tila) Seuraavilta sivuilta löydät kuvauksen Clarion Mobile Map -ohjelman eri valikkonäytöistä Vaativassa tilassa. Yksinkertaisessa tilassa nämä toiminnot toimivat samoin, mutta vain muutamat niistä on käytettävissä. Navigointivalikko Clarion Mobile Map käynnistyy Navigointivalikkoon. Sieltä pääsee seuraaviin näyttöihin: Näyttö Painike Selostus Kartta Tämä painike avaa Karttanäytön. Etsi Reitti Määränpään valinta (esimerkiksi osoitteesta tai POI-kohteesta) tai käyttäen Clarion Mobile Map -ohjelman hakukonetta jostain syystä (esimerkiksi POI-kohteen puhelinnumeron katsomiseksi). Aktiivisen reitin hallinta (tietojen saanti siitä, sen muutokset tai poisto) tai reitin suunnittelu ilman GPS-vastaanottoa. Hallinta Käyttäjätietojen, kuten tallennettujen paikkojen (POI-kohteiden, Suosikit, Osoittimet, Historia-kohteiden), Tallennettujen reittien, ja Matkalokien hallinta. Asetukset Clarion Mobile Map -ohjelman toiminnan, kuten suunnistuksen aikaisen kartan asettelun, käytetyn kielen tai varoitusten hallinta. Bluetooth Ääni ja kuva Tämä painike avaa puhelinsovelluksen. Clarion NX700E voidaan liittää matkapuhelimeen handsfree-laitteeksi. Tämä painike avaa Ääni ja kuva -näytön. Siitä voidaan hallita Clarion NX700E -laitteen ääni- ja kuvatoimintoja. 4.1 Karttanäyttö Clarion Mobile Map on tarkoitettu pääasiassa maalla navigointiin. Tämän vuoksi Clarion Mobile Map - ohjelman kartat näyttävät tavallisten paperisten tiekarttojen kaltaisilta. Clarion Mobile Map sisältää kuitenkin paljon enemmän kuin tavanomaiset paperikartat, kartan ulkonäköä ja sisältöä voi mukauttaa. Clarion Mobile Map-ohjelman tärkein ja käytetyin näyttö on Karttanäyttö. 50

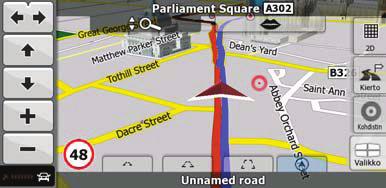

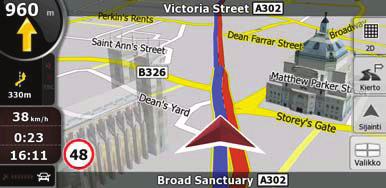

51 Suunnistuksen aikana näytössä näytetään reitin tiedot ja matkan tiedot (vasen kuvankaappaus), mutta kun karttaa napauttaa, lisäpainikkeita ja säätimiä ilmestyy näkyviin muutamaksi sekunniksi (oikea kuvankaappaus). Useimmat näytön osat toimivat painikkeina. Symboli Nimi Toiminta Käännöksen esikatselu, eli seuraava reittitapahtuma Avaa näyttösivun Reitin tiedot Seuraavan reittitapahtuma jälkeinen Avaa Matkasuunnitelman Matkan tiedot Avaa näyttösivun Matkan tiedot GPS-sijainnin laatu Avaa Pikavalikon Reitinlaskennassa ajoneuvo käytetty Avaa Pikavalikon Ylärivi Alin rivi,, Seuraava katu tai Seuraava paikkaunta Nykyinen katu ja talon numerot vasemmalla ja oikealla Pariksi sekunniksi näkyviin tulee lisäpainikkeita ja säätimiä Pariksi sekunniksi näkyviin tulee lisäpainikkeita ja säätimiä Kartan katselutilat Vaihtaa kaksiulotteisen ja kolmiulotteisen karttatilan välillä: Kaksiulotteinen, pohjoinen ylös Kaksiulotteinen kierretty Kolmiulotteinen kierretty Valikko Avaa Navigointivalikon Kierto Avaa Kierto-näytön, jossa on tarjolla kaksi tapaa muokata reittiä: luettelo Tallennetuista hakuehdoista painike jolla voidaan välttää osa reitistä Sijaintivalikko (ilmestyy Avaa Sijaintivalikon suunnistettaessa reitillä) 51

52 Kohdistinvalikko (ilmestyy jos ei ole GPS-sijaintia tai Kohdistin ei ole nykyisessä GPS-sijainnissa) Kartan ohjauspainikkeiden avaaminen/sulkeminen Avaa Kohdistinvalikon Piilota tai näytä seuraavat kartan ohjauspainikkeet napauttamalla tätä painiketta: Suurennus ja pienennys Kierrä vasemmalle ja oikealle (vain kolmiulotteinen kartta) Kallista ylös ja alas (vain kolmiulotteinen kartta) Suurennuksen esivalintapainikkeet (vain kaksiulotteinen kartta) Kallistuksen ja suurennuksen esivalinta-painikkeet (vain kolmiulotteinen kartta) Paluu GPS-sijaintiin-painike Älykäs tarkennus-painike, Kierrä vasemmalle, kierrä oikealle Kiertää kolmiulotteista karttaa vasempaan/oikeaan,, Kallista ylös, kallista alas Suurenna, pienennä Kallistaa kolmiulotteista karttaa Muuttaa kartan mittakaavaa Paluu GPS-sijaintiin (ilmestyy jos GPS-sijainti on saatavissa ja karttaa on siirretty) Kytke Älykäs tarkennus päälle (korvaa edellisen painikkeen jos GPS-sijaintia ei ole saatavilla tai karttaa ei ole siirretty) Suurennuksen esivalintapainikkeet (käytettävissä vain Vaativassa tilassa) Voit siirtää kartta-alueen takaisin nykyisen GPS-sijainnin kohdalle napauttamalla tätä painiketta. Jos karttaa on kierretty, automaattinen kartan kierto otetaan myös käyttöön. Älykäs tarkennus-ominaisuus saadaan päälle napauttamalla tätä painiketta kerran. Älykkään tarkennuksen suurennusrajoja voidaan määrittää napauttamalla ja pitämällä alhaalla tätä painiketta. Aseta suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus 52

53 Kallistuksen esivalintapainikkeet (käytettävissä vain Vaativassa tilassa) ei ole käytössä. Nämä painikkeet ovat käytettävissä kaksiulotteisessa tilassa. Aseta sen arvo nykyiselle suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Aseta kallistus ja suurennustaso jollekin esivalitusta tasosta napauttamalla yhtä esivalintapainikkeista. Älykäs tarkennus ei ole käytössä. Nämä painikkeet ovat käytettävissä 3D-tilassa. Aseta sen arvo nykyiselle kallistus- ja suurennustasolle tai palauta se alkuperäiseen arvoon napauttamalla ja pitämällä alhaalla yhtä painikkeista. Nykyinen (lähimmällä tiellä) GPS-sijainti - Kohdistin (valittu sijainti kartalla) Kaistan tiedot - - Tienviittatiedot - sininen-viiva Aktiivinen reitti - Kartan mittakaava (vain kaksiulotteisella kartalla) - Nopeusrajoitus - Puhelu kesken Toista ääniohje Tämä painike näkyy vain puhelun aikana. Katkaise puhelu napauttamalla tätä painiketta. Napauttamalla tätä painiketta ääniohjeen toistetaan. Etäisyystieto päivittyy aina kuvaamaan nykyistä etäisyyttä. 53

54 4.1.1 Kartan kuvakkeet Kartalla näkyy useita tilakuvakkeita. Useimmat kuvakkeet toimivat myös painikkeina. Niistä ilmenee seuraavat tiedot: GPS-sijainnin laatu reitinlaskentaan käytetty ajoneuvotyyppi Äänten tila (mykistetty tai käytössä) Matkalokin tallennuksen tila TMC-vastaanoton ja käsittelyn tila Bluetooth-yhteyden ja tietoliikenteen tila GPS-sijainnin laadun ja Ajoneuvotyypin ilmaisin Tämä alue on usean tilatiedon ilmaisin ja se toimii myös painikkeena joka avaa Pikavalikon. GPS-vastaanoton laatu näyttää nykyisen sijaintitiedon tarkkuuden. Kuvake Selostus Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen: GPSnavigointi ei ole mahdollista. Laitteilla, joissa on sisäänrakennettu GPS-vastaanotin on pysyvä yhteys. Sellaisissa laitteissa tämä kuvake ei ilmesty normaaleissa olosuhteissa.. Clarion Mobile Map on yhteydessä GPS-vastaanottimeen, mutta signaali on liian heikko, eikä vastaanotin pysty määrittämään GPS-sijaintia. GPS-suunnistus ei ole mahdollista. Vain muutamasta satelliitista vastaanotetaan signaalia. Sijaintitietoja on saatavana, mutta korkeutta (suunnilleen merenpinnasta) ei voida laskea. GPS-suunnistus on mahdollista, mutta sijaintivirheet voivat olla huomattavia. Korkeustietoja on saatavana ja sijainti on kolmiulotteinen. GPS-suunnistus on mahdollista. Kentän jäljelle jäävä osa näyttää reitinlaskentaan käytetyn ajoneuvotyypin. Kuvake Ajoneuvotyyppi Auto Taksi Bussi 54

55 Hätä-ajoneuvot Tilailmaisinnauha Tämä on usean tilatiedon ilmaisin. Se näyttää seuraavat tilatiedot yhdessä nauhassa: Kuvake Selostus Clarion Mobile Map -ohjelman äänet on mykistetty. Clarion Mobile Map -ohjelman äänet on käytössä. Clarion Mobile Map tallentaa Matkalokia kun GPS-sijainti on käytettävissä. Matkalokin tallennus ei ole käytössä. TMC-vastaanotinta ei ole liitetty tai TMC on kytketty pois päältä. TMC-vastaanotin on liitetty ja vastaanotetaan radio-asemaa, jolla on TMC-lähetys. On uusia, ennen lukemattomia Liikennetapahtumia. Osa reitistä ohitetaan Liikennetapahtumien perusteella. Osa reitistä mainitaan Liikennetapahtumissa, mutta sitä osaa ei voitu ohittaa (esimerkiksi jopa paras kiertotie olisi liian pitkä) tai sitä ei voida ohittaa ollenkaan (esimerkiksi itse määränpää on ruuhkautuneella kadulla). Bluetooth-radio on kytketty pois päältä. Bluetooth-radio on päällä, mutta puhelinta ei ole kytketty. Bluetooth-yhteydessä on virhe. Clarion Mobile Map on liitetty puhelimeen handsfree-laitteeksi Bluetooth-yhteyden kautta. Puhelu on meneillään Bluetooth-yhteyden kautta. 55

56 Puhelu kesken Kun laite on liitetty matkapuhelimen handsfree-laitteeksi ja puhelu on meneillään, näkyy -painike Karttanäytöllä. Katkaise puhelu napauttamalla tätä painiketta Seuraavat kaksi reittitapahtumaa (Käännöksen esikatselu -kentät) Karttanäytöltä on varattu kaksi kenttää seuraavan kahden toimenpiteen (Matkasuunnitelmassa luetteloidun reittitapahtuman) näyttämiseen. Tapahtumaan tyyppi (käännös, kiertoliittymä, poistuminen moottoritieltä, jne.) ja sen etäisyys nykyisestä GPS-sijainnista näytetään. Useimmat kuvakkeista ovat erittäin intuitiivisia ja ne tunnetaan myös liikennemerkkeinä. Seuraavassa taulukossa on luettelo joistakin useimmin näkyvistä reittitapahtumista. Samat symbolit näkyvät kummassakin kentässä: Kuvake,,,,,,,,,,,, Käänny vasemmalle. Käänny oikealle. Käänny takaisin. Käänny loivasti oikealle. Käänny jyrkästi vasemmalle. Käänny vasemmalle. Jatka suoraan risteyksessä. Selostus Aja kiertoliittymään. Ympyrässä näkyy siitä pois ajettavan tien järjestysnumero, mutta vain seuraavaa kiertoliittymää koskien. Aja moottoritielle. Aja pois moottoritieltä. Aja lautalle. Aja lautalta. 56

57 ,, Lähestytään seuraavaa etappia. Lähetystään määränpäätä. Joissakin tilanteissa kun reittitapahtumat eivät ole tärkeitä, näissä kentissä näytetään muita hyödyllisiä tietoja. Ne selostetaan täällä: sivu Kartan kohteet Kadut ja tiet Clarion Mobile Map esittää tiet ja kadut tavalla, joka vastaa paperikarttojen esitystapaa. Niiden leveys ja värit vastaavat niiden tärkeyttä, on helppo erottaa moottoritie pikkukadusta. Vinkki! Jos et halua nähdä kadunnimiä suunnistuksen aikana, kytke ne pois käytöstä (sivu 78) Kolmiulotteiset kohdetyypit Clarion Mobile Map tukee seuraavia kolmiulotteisia kohdetyyppejä: Tyyppi Selostus Kolmiulotteiset maamerkit Korkeusmalli Kohotiet Kolmiulotteiset rakennukset Kolmiulotteinen maasto Maamerkit ovat kolmiulotteisia tai rakennuksen kaltaisia taiteellisia esityksiä tärkeistä tai laajalti tunnetuista kohteista. Kolmiulotteisia maamerkkejä on saatavissa vain joissakin kaupungeista ja maista. Kukkulat ja vuoret näytetään 3D-karttanäytön taustalla ja ne esitetään värien kaksiulotteisella kartalla. Monimutkaiset risteykset ja korkeussuunnassa erotetut tiet (kuten sillat ja ylikulkutiet) näytetään kolmiulotteisina. Kokonaan kolmiulotteiset kaupungin rakennustiedot esittävät rakennusten todellista kokoa ja sijaintia kartalla. Rakennustiedot koskevat vain suurimpien kaupunkien keskustoja USA:ssa ja Euroopassa. Kolmiulotteisen maaston karttatiedoissa näkyy maaston korkeuden vaihtelut karttaa katsottaessa ja niitä voidaan käyttää reittikartalla kolmiulotteisena suunnistettaessa. Kartan kolmiulotteisen esitystavan hienosäätö tapahtuu napauttamalla seuraavia painikkeita:,,,. 57

58 Aktiivisen reitin osat Clarion Mobile Map esittää reitin seuraavalla tavalla: Symboli Nimi Selostus Nykyinen GPS-sijainti: Nykyinen sijainti näkyy kartalla. Jos lähellä on teitä, se kohdistetaan lähimmän tien mukaan. Kohdistin (valittu sijainti kartalla) Etsi-valikosta valittu sijainti tai karttaa napauttamalla valittu karttapiste. Aloituspiste Reitin ensimmäinen piste. Yleensä jos GPS-sijainti on saatavissa, se on reitin aloituspiste. Jos kelpaavaa GPS-sijaintia ei ole, Clarion Mobile Map käyttää viimeistä tunnettua GPS-sijaintia aloituspisteenä. Käytettäessä tallennettua reitti, Clarion Mobile Map kysyy, halutaanko käyttää GPS-sijaintia vai tallennetun reitin ensimmäistä pistettä aloituspisteenä. Aloituspistettä voi muokata myös Kohdistinvalikosta. Niin tehtäessä automaattinen reitiltä poistumisen uudelleenlaskenta täytyy olla pois käytöstä jotta valittu piste säilyy aloituspisteenä. Jos automaattinen reitiltä poistumisen uudelleenlaskenta on pois käytöstä yllä selitettyä varten, napauttamalla kuvaketta kentässä Käännöksen esikatselu saa aikaan paitsi reitin uudelleenlaskennan nykyisestä GPS-sijainnista, mutta ottaa myös uudelleen käyttöön automaattisen reitiltä poistumisen uudelleenlaskennan. Etappi Määränpää (päätepiste) Reitin väri Reitin aktiivinen etappiväli Reitin passiiviset etappivälit Etappi on välimääränpää. Etappeja voidaan sijoittaa kuinka monta vain halutaan. Reitin viimeinen piste, lopullinen määränpää. Reitti esiintyy kartalla aina värillisenä sekä päiväsaika että yö-väritilassa. Reitin aktiivinen etappiväli on aina kirkkaampaa sävyä kuin muut (tulevat) reittivälit. Se reitin osa, jolla parhaillaan ajetaan. Jos ei ole lisätty yhtään etappia (vain määränpää), koko reitti on aktiivinen etappiväli. Kun lisätään etappeja, aktiivinen etappiväli on reitin osa nykyisesti sijainnista seuraavaan reittipisteeseen (seuraava etappi tai määränpää jos ei ole enää enempää etappeja matkan varrella). Ovat reitin tulevia osia, joista kukin tulee aktiiviseksi 58

59 Suunnistuksesta pois suljetut kadut ja tiet saavuttaessa sen alussa olevaan etappiin. Voidaan valita, halutaanko käyttää vai välttää tiettyjä tietyyppejä (sivu 79). Kuitenkin silloin, kun Clarion Mobile Map ei pysty välttämään tällaisia teitä, ne sisällytetään reittiin ja esitetään reitin väristä eroavalla värillä Kierto-valikko Tässä näytössä on nopeita kierto-mahdollisuuksia käytettäväksi suunnistuksen aikana. Siihen pääsee suoraan Karttanäytöstä napauttamalla. Sinulla on seuraavat vaihtoehdot: Näytön pääosassa on ensimmäinen sivu Tallennetuista hakuehdoista. Valitse jokin hakuehto, jolloin saadaan nopeasti esille luettelo lähimmistä täsmäävistä POI-kohteista ja voidaan suunnitella välittömästi uusi reitti haluttuun kohteeseen, tai lisätä se etapiksi aktiiviseen reittiin. Vaativassa tilassa alareunaan ilmestyy lisää painikkeita: : Jos haluat ohittaa osan reitistä alkaen seuraavasta risteyksestä, napauta tätä painiketta ja valitse ohitusetäisyys. : Jos yllä olevaa toimintoa on käytetty aiemmin, tyhjennä rajoitukset kartalta napauttamalla tätä painiketta Kohdistinvalikko Heti kun on valittu paikka Etsi-valikosta, avautuu kartta ja Kohdistinvalikko, jossa on luettelo mahdollisista toimista kyseiselle pisteelle. Vaihtoehtoisesti ohjauspainikkeet saa näkyviin napauttamalla karttaa. Sijoita Kohdistin, punainen piste josta laajentuu ympyröitä, napauttamalla uudestaan. Avaa nyt Kohdistinvalikko napauttamalla, jolloin tulee esiin luettelo vaihtoehdoista. Voit suorittaa seuraavat toimenpiteet Yksinkertaisessa tilassa: Painike Selostus Sulkee Kohdistinvalikon ja palaa edelliseen näyttöön. Pienentää kartalla. Suurentaa kartalla. 59

60 Kun Kohdistinvalikko on auki, karttaa voidaan silti vierittää ja muuttaa sen mittakaavaa sekä siirtää Kohdistin uuteen paikkaan napauttamalla missä tahansa kartalla, mutta jos tätä painiketta käytetään Kohdistin hyppää takaisin paikkaan jossa se oli kun Kohdistinvalikko avattiin. Näkyy Kohdistimen paikassa, jos se on sama paikka kuin mistä Kohdistinvalikko avattiin. Näkyy Kohdistimen paikassa, jos kohdistinta siirrettiin sen jälkeen kun Kohdistinvalikko avattiin. Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Kohdistimen paikka lisätään listaan usein vierailluista määränpäistä, joita kutsutaan Suosikeiksi. Suosikille voidaan antaa nimi. Avaa uuden näytön, jossa on Kohdistimen paikan nimi, osoite ja koordinaattitiedot sekä luettelo lähellä olevista POI-kohteista. Seuraavat valinnat ovat käytettävissä vain Vaativassa tilassa: Painike Selostus Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Jos Kohdistin on lähellä määränpäätä tai sen kohdalla, tämä painike korvaa edellisen ja sen napauttaminen poistaa nykyisen määränpään reitiltä. Viimeinen etappi siirtyy määränpääksi, tai jos etappeja ei ole, reitti poistetaan. Kohdistin lisätään aktiiviseen reittiin välissä olevaksi reittipisteeksi, eli pisteeksi johon mennään ennen määränpäätä. Jos reitillä on jo etappi avautuu näyttö Muokkaa reittiä josta voidaan päättää mihin kohtaan reittiä uusi etappi lisätään. Jos Kohdistin on lähellä etappia tai sen kohdalla, tämä painike korvaa edellisen ja sen napsauttaminen poistaa valitun etapin reitiltä. Reitti lasketaan uudelleen ilman poistettua pistettä. Karttapaikkoja voidaan merkitä Osoittimin. Toisin kuin POI-kohteet, Osoittimilla ei ole nimeä tai muita tietoja, vain väri jonka avulla Osoittimet voidaan erottaa kartalla. Jos Kohdistin on lähellä Osoitinta tai sen kohdalla, tämä painike korvaa edellisen ja painikkeen napsauttaminen poistaa Osoittimen, joka on Kohdistimen lähellä. Tämä avaa kaikki mahdolliset vaihtoehdot koko näytöllä sisältävän Kohdistinvalikon. Kohdistimen paikka lisätään reitin loppuun uudeksi määränpääksi. Edellinen määränpää muuttuu uudeksi viimeiseksi etapiksi ennen määränpäätä. Tämä painike on samanlainen kuin mutta avaa uuden näytön, josta reitti lasketaan kaikilla mahdollisilla reitinlaskentamenetelmillä 60

61 (Nopea, Lyhyt, Taloudellinen ja Helppo). Tutki tuloksia ja valitse yksi reiteistä suunnistettavaksi. Kohdistimesta tulee reitin aloituspiste. Täten reittiä ei aloiteta nykyisestä GPS-sijainnista, ja automaattinen Reitiltä poistumisen uudelleenlaskenta täytyy ottaa pois päältä, jotta valittu piste säilyisi aloituspisteenä. Jos Kohdistin on lähellä aloituspistettä tai sen kohdalla, tämä painike korvaa edellisen ja sen napsauttaminen poistaa aloituspisteen reitiltä. Nykyistä GPSsijaintia käytetään taas aloituspisteenä ja automaattinen Reitiltä poistumisen uudelleenlaskenta otetaan uudelleen käyttöön. Kohdistimen paikan voi tallentaa käyttäjän POI-kohteeksi. Valitse POI-ryhmä ja anna POI-kohteelle nimi, valitse sitten sopiva kuvake ja syötä puhelinnumero ja muita lisätietoja jos haluat. Kohdistimen paikka tallennetaan liikennevalvontakameraksi (nopeuskamera tai liikennevalokamera). Uusi näyttö avautuu, josta voidaan asettaa kameran tyyppi, tarkkailtavan liikenteen suunta sekä nopeusrajoitus (jos tiedossa). Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Jos Kohdistin on lähellä liikennevalvontakameraa tai sen kohdalla, tämä painike korvaa edellisen ja painikkeen napsauttaminen avaa näytön, josta voidaan muokata kameran tietoja Sijaintivalikko Seurattaessa suositeltua reittiä kartalla (Kohdistin on nykyisessä GPS-sijainnissa), Sijaintivalikko korvaa Kohdistinvalikon. Se ei sisällä painikkeita joilla muokataan nykyistä reittä, sillä GPS-sijainti ei ole käyttökelpoinen reittipisteenä. Avaa Sijaintivalikko napauttamalla Reitin tiedot -näyttö Reitin tiedot -näytössä on kaikki suunnistamista varten tarvittavat tiedot ja joitakin toimintoja. Tämä näyttö voidaan avata kahdella tavalla: Siihen pääsee suoraan Karttanäytöstä napauttamalla Käännöksen esikatselu -kenttää ( ). Vaativassa tilassa, Navigointivalikosta napauttamalla seuraavia painikkeita:,. 61

62 Näytön yläosassa näkyy tietoja nykyisestä reitistä. Tämän näytön kenttiä päivitetään jatkuvasti kun näyttö on avoimena. Kun näyttö avataan, kaikissa kentissä on tietoja lopulliseen määränpäähän saapumisesta. Tietoja yksittäisistä etapeista ensimmäisestä lopulliseen määränpäähän asti näkee napauttamalla mitä tahansa kentistä. Tässä näytössä on saatavissa seuraavat tiedot ja toiminnot: Nimi Selostus Toiminto Reitti-viiva Tämän näytön yläosassa näkyy suunniteltu reitti Kaikkien kenttien tietosisällön vaakaviivana. Äärivasen piste on reitin alku, vaihtaminen koskemaan äärioikea piste on lopullinen määränpää ja viivalla etappeja tapahtuu näkyy suhteessa niiden väliseen etäisyyteen napauttamalla tätä kenttää. sijoitetut etappi-liput. Arvioitu saapuminen Matkaa jäljellä Aikaa jäljellä Tapa Varoituskuvakkeet Näyttää arvioidun saapumisajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Näyttää reitillä jäljellä olevan matkan ennen lopullisen määränpään saavuttamista. Näyttää tarvittavan matka-ajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Tämä kenttä näyttää kuinka reitti on laskettu. Se näyttää joko Reitinlaskentamenetelmän tai Ajoneuvo-kentän Reitinsuunnittelun valinnoista. Näissä neliskulmaisissa kentissä näytetään graafisia symboleita, jotka liittyvät suunniteltuun reittiin. Nämä ovat varoituksia, joten kuvakkeet näyttävät aina tietoja koko reitistä, vaikka tietokentissä näytettäisiinkin vain arvoja nykyisestä sijainnista etappiin. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Kaikkien kenttien tietosisällön vaihtaminen koskemaan etappeja tapahtuu napauttamalla tätä kenttää. Selityksen kuvakkeesta saa napauttamalla sitä. Avaa Reitinsuunnittelun valinnat -näytön Asetuksetvalikosta. 62

63 Avaa reittisuunnitteluun tarkoitetun karttanäytön. Ilmestyy jos on ainakin yksi etappi. Ilmestyy jos reitillä ei ole etappeja. Poistaa seuraavan etapin reitiltä. Poistaa aktiivisen reitin Matkan tiedot -näyttö Matkan tiedot -näytössä on tietoja reitistä ja matkasta, joita saatetaan tarvita suunnistuksen aikana. Siihen pääsee suoraan Karttanäytöstä napauttamalla Matkan tiedot -kenttää ( ). Tämän näytön kenttiä päivitetään jatkuvasti kun näyttö on avoimena. Kun näyttö avataan, kaikissa reittitietokentissä on tietoja lopulliseen määränpäähän saapumisesta. Napauttamalla kenttien sisältö muuttuu koskemaan tietoja seuraavaan etappiin liittyen. Napauta tätä painiketta toistuvasti vaihtaaksesi kahden eri mahdollisuuden välillä. Tässä näytössä on saatavissa seuraavat tiedot ja toiminnot: Lipun kenttä Nimi Selostus Toiminto tai Käännöksen esikatselu viereinen Näyttää ovatko reittitietokenttien tiedot lopullisesta määränpäästä (ruutulippu) vai seuraavasta etapista (keltainen lippu). Näyttää nykyisen kadun tai tien nimen tai numeron. Näyttää seuraavan reittitapahtuman tyypin ja etäisyyden siihen. Kompassi Esittää nykyisen liikesuunnan. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Nopeusmittari Näyttää nykyisen nopeuden graafisesti ja numerona. Etäisyyttä jäljellä Näyttää reitillä jäljellä olevan matkan ennen lopullisen määränpään saavuttamista. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. 63

64 Aikaa jäljellä Saapumisaika Näyttää tarvittavan matka-ajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. Näyttää arvioidun saapumisajan reitin lopulliseen määränpäähän perustuen tietoihin reitillä jäljellä olevista etappiväleistä. Laskenta ei voi ottaa huomioon liikenneruuhkia ja muita mahdollisia viivästyksiä. GPS-aika Näyttää aikavyöhykkeen mukaan korjatun kellonajan. Tarkka aika tulee GPS-satelliiteilta ja aikavyöhyketieto kartasta tai Paikallisasetuksissa käsin asetetusta arvosta. Korkeus Nopeusrajoitus Näyttää korkeuden suunnilleen merenpinnasta, jos GPS-vastaanotin sen kykenee antamaan. Näyttää ajetun tien nopeusrajoituksen jos tieto on kartalla. Jos napautat edellistä painiketta, tämä korvaa sen. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Kenttää napauttamalla se näytetään karttanäytöllä jonkin Matkan tiedot -kentän kohdalla. Avaa uuden näytön jossa on kolme nollattavissa olevaa Osamatkalaskinta. Kaikkien reittitietokenttien tietosisällön vaihtaminen koskemaan seuraavaa etappia tapahtuu napauttamalla tätä painiketta. Tätä painiketta napauttamalla reittitietokentät näyttävät taas tietoja lopullisesta määränpäästä. Useimmissa tämän näytön kentissä on niiden vieressä symboli. Tämä symboli ilmaisee näytetäänkö siihen liittyvä kenttä kartalla kohdassa Matkan tietona. Se näyttää myös tietojen kohdan seuraavasti: Symboli Selostus Tätä arvoa ei näytetä karttanäytössä. Tämä arvo näytetään karttanäytöllä Matkan tiedot -alueella. Tämä arvo näkyy yläosassa. Tämä arvo näytetään karttanäytöllä Matkan tiedot -alueella. Tämä arvo näkyy keskellä. 64

65 Tämä arvo näytetään karttanäytöllä Matkan tiedot -alueella. Tämä arvo näkyy alaosassa Osamatkalaskin -näyttö Osamatkalaskin -näyttöön on kerätty matkan tietoja. Siihen pääsee Matkan tiedot- näytöstä napauttamalla. Tämän näytön kenttiä päivitetään jatkuvasti kun näyttö on avoimena. Matkojen tallennuspaikkojen välillä voidaan vaihtaa, niitä voidaan tauottaa ja jatkaa tai nollata niiden tiedot. Tässä näytössä on saatavissa seuraavat toiminnot: Painike Selostus Pysäyttää näytössä näkyvän matkan. Näytöllä näkyvät arvot eivät enää muutu. Tällä painikkeella korvataan edellinen jos se oli aktivoituna. Jatka matkan tietojen keräämistä napauttamalla., Nollaa nyt näytetyn matkan kaikki laskimet. Matkan tietojen kerääminen käynnistetään uudestaan vain kun Clarion Mobile Map vastaanottaa sijaintia GPSpaikantimelta. Selaa matkoja Pikavalikko Pikavalikko on valikoima säätimiä joita käytetään usein suunnistuksen aikana. Siihen pääsee suoraan Karttanäytöstä napauttamalla. Jos jotakin Pikavalikon valitsimista napautetaan, lukuun ottamatta Ajoneuvotyyppiä, Karttanäyttö palautuu välittömästi. Valitsin on valittuna jos sen lamppu palaa. Painike Ajoneuvotyyppi on erilainen. Se on moniarvopainike. Se avaa luettelon käytettävistä valinnoista ja valitun ajoneuvon symboli näkyy painikkeessa. 65

66 Painike Päätoiminto (yksi napautus) Päätoiminto (napauta ja pidä painettuna) Varsinainen voimakkuusliukusäädin Säätää laitteen äänenvoimakkuutta. Tämä koskee kaikkia sovelluksen ääniä. Jos säädät vain äänenvoimakkuutta, takaisin Karttanäytölle pääsee tällä painikkeella. - Avaa Navigointivalikon. Mykistää kaikki Clarion Mobile Map -ohjelman äänet. Avaa Ääniasetukset. Vaihtaa päiväsajan ja yön väriteemojen välillä käsivalintaisesti. Tämä ei ota pois käytöstä automaattista vaihtoa kahden väriteeman välillä, toinen väriteema palautuu myöhemmin. Kolmiulotteiset rakennukset voidaan näyttää kartalla. Käytä tätä valitsinta siihen niiden poistamisen tilapäisesti. Huomioi että kolmiulotteiset maamerkit esitetään tästä painikkeesta riippumatta aina kun niitä on esitettävissä. Napauta tätä painiketta ja valitse reitinlaskentaan käytettävä ajoneuvotyyppi. Muutoin se valitaan Reittisuunnittelun valinnoissa Asetuksissa (sivu 79). Ajoneuvotyypin vaihto saa aikaan automaattisen reitin uudelleenlaskennan. Kytkee matkalokin tallennuksen päälle tai pois, muuten tätä ohjataan näytöstä Matkalokien hallinta. Avaa näytön GPS-tiedot, jossa on GPSvastaanottimelta tulevia satelliittitietoja, ja tarvittaessa oikotie näyttöön GPS-asetukset (GPSvastaanottimen tunnistus on automaattinen). Kun TMC-vastaanotin on yhdistetty Clarion Mobile Map -ohjelmaan, tämä painike avaa TMC-viestien luettelon ja siitä pääsee myös TMC-asetuksiin ja radioaseman asetusnäyttöihin. Tämä painike avaa puhelinsovelluksen. Clarion NX700E voidaan liittää matkapuhelimeen handsfree-laitteeksi. Avaa Väriprofiilit-asetukset. Avaa 3D-asetukset. Avaa Reittisuunnittelun valinnat. Avaa Matkalokien hallinnan

67 4.1.9 TMC-tapahtumat-näyttö Pikavalikosta voidaan käyttää TMC-tapahtumien luetteloa, muuttaa TMC-asetuksia ja valita käyttöön tai ohitettavaksi tiettyjä radioasemia. Napauta seuraavia painikkeita: ja sitten. Ensin näkyviin tulee luettelo nykyisistä TMC-tapahtumista lajiteltuna nykyisestä sijainnista lasketun etäisyyden perusteella. Luettelon sisältöä tai luettelon kohteiden järjestystä voi vaihtaa napauttamalla : Painike Tapahtumien lajittelu perusteena: Tapahtumaluettelo Selostus TMC-tapahtumien luettelo voidaan lajitella seuraavilla tavoin: Välimatka: Luettelo lajitellaan perusteena TMC-tapahtuman suoraviivainen etäisyys nykyisestä GPS-sijainnista. Tien nimi: Luettelo järjestetään TMC-tapahtumaan liittyvän tien nimen mukaan. Tyyppi: Luettelo järjestetään TMC-tapahtumaan tyypin mukaan. TMC-tapahtumien luettelon sisältö voidaan suodattaa seuraavin valinnoin: Kaikki tapahtumat: Kaikki Clarion Mobile Map -ohjelman vastaanottamat TMC-tapahtumat näkyvät luettelossa. Reitillä: Vain aktiivisen reitin osaa koskevat TMC-tapahtumat näkyvät luettelossa. Tarkasta parhaillaan vastaanotettu FM-radioasema, estä radioaseman vastaanotto tai viritä radioasema käsin napauttamalla : Painike Käytä automaattiviritystä, Sulje pois tämä asema Näytä pois suljetut asemat Selostus Jos Automaattiviritin on päällä Clarion Mobile Map -ohjelman viritin hakee FM CCIR-radiotaajuusaluetta etsien TMC-signaalia. Ensimmäinen asema josta tulee TMC-tietoja otetaan käyttöön automaattisesti. Kun TMC-signaalia ei ole saatavissa, viritin jatkaa hakua. Valitse radioasema käsin kääntämällä Automaattiviritin pois päältä. Kun Automaattiviritin on pois päältä, haluttua radio-asemaa voidaan hakea käsin näillä painikkeilla. Laita nykyinen vastaanotettu FM-radio-asema pois suljettujen asemien luetteloon napauttamalla tätä painiketta, jolloin Clarion Mobile Map hakee toista asemaa sen sijaan. Kun painat tätä painiketta, aiemmin poissuljettujen radio-asemien luettelo avautuu. Jokin tai kaikki poissuljetut asemat voidaan ottaa 67

68 takaisin käyttöön GPS-tiedot-näyttö Napauta seuraavia painikkeita: ja sitten ja ohjelma avaa GPStiedot -näytön ja voidaan nähdä GPS-vastaanoton tila. Kuvake Väri Nimi Selostus Vihreä GPS-sijainnin laatu - ilmaisin Keltainen Harmaa Punainen Vihreä, vilkkuva GPS-yhteyden laatu - ilmaisin Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen ja tiedot GPSsijainnista on saatavissa kolmiulotteisena: Clarion Mobile Map voi laskea nykyisen GPS-sijainnin vaaka- ja pystysuunnassa. Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen ja tiedot GPSsijainnista on saatavissa kaksiulotteisena: sijainti voidaan laskea vain vaakatasossa, Clarion Mobile Map ei voi laskea GPSsijaintia pystysuunnassa. Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen, mutta tietoja GPSsijainnista ei ole saatavissa. Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen. Koska laitteessa on sisäänrakennettu GPS-vastaanotin, tätä tilaa ei pitäisi esiintyä tavallisissa olosuhteissa. Clarion Mobile Map -ohjelmalla on yhteys GPS-vastaanottimeen. Keltainen, vilkkuva Punainen, vilkkuva Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen, mutta yhteyttä yritetään saada. Clarion Mobile Map -ohjelmalla ei ole yhteyttä GPS-vastaanottimeen eikä yhteyttä yritetään saada. 68

69 Taivasnäkymäympyrä Virtuaalinen taivas esittää yllä näkyvää taivasta. Paikantimen sijainti on keskellä. Satelliitit näkyvät nykyisillä paikoillaan. GPS-paikannin vastaanottaa tietoa vihreiltä ja keltaisilta satelliiteilta. Keltaisten satelliittien tietoa vastaanotetaan, kun taas vihreitä satelliitteja käytetään GPSvastaanottimessa sijainnin laskentaan. - - Koordinaatit Satelliittien tilapalkki Nykyinen GPS-sijainti WGS84-muodossa. Tummat palkit ovat keltaisille satelliiteille ja valaistut palkit vihreille satelliiteille. Mitä useampaa vihreää satelliittia GPSpaikannin seuraa, sitä tarkemmin sijaintisi lasketaan. 4.2 Etsi-valikko Valitse määränpää reitille. Napauta seuraavia painikkeita:,. Painike Selostus Viite Tämä on nopein tapa etsiä paikkoja, jos osoitteesta on tiedossa edes osa. Määränpään voi valita tuhansista Clarion Mobile Map -ohjelman sisältämistä POI-kohteista tai sellaisista, joita käyttäjä on luonut aikaisemmin Aiemmin Clarion Mobile Map -ohjelmaan syötetyt määränpäät ovat saatavina Historia-listassa. sivu 32 sivu 40 sivu 42 Määränpään voi valita syöttämällä sen koordinaatit. sivu 43 Määränpääksi voidaan valita paikka, joka on jo tallennettu Suosikiksi. sivu 40 Avaa erityisen kaksiulotteisen karttanäytön, joka on optimoitu reittisuunnitteluun. Vain Kohdistinvalikon Suurennus ja Pienennyspainikkeet ja reitin muokkauspainikkeet ilmestyvät. 69

70 4.3 Reittivalikko Tallenna, lataa ja muokkaa reittejäsi. Napauta seuraavia painikkeita:,. Painike Selostus Viite Avaa hyödyllistä reitti- ja matkatietoa sisältävän näytön. sivu 61 Voidaan selata ajo-ohjeita, joita Clarion Mobile Map noudattaa suunnistuksessa. Reitin voi säätää mieleisekseen sulkemalla pois toimenpiteitä tai katuja. sivu 25 Reittiä voi muokata. Voidaan lisätä tai poistaa reittipisteitä ja muuttaa niiden järjestystä. sivu 45 Poista aktiivinen reitti kaikkine reittipisteineen (alkupiste, etapit ja määränpää). Jos myöhemmin päätetään käyttää samaa reittiä, se täytyy rakentaa uudelleen alusta. sivu 47 Aktiivisen reitin voi tallentaa myöhempää käyttöä varten. sivu 49 Aiemmin tallennetun reitin voi ladata suunnistusta varten. sivu 49 Avaa Reittiasetukset-näytön, jonka säätimillä voidaan muokata reitinlaskennassa käytettyä ajoneuvoa, tietyyppejä tai reitinlaskentamenetelmää itseään. sivu 79 Reitistä voidaan tehdä esitys, jossa sen kulku näkyy suurella nopeudella tai normaalilla nopeudella. sivu 26 Reitin esitys voidaan ajaa normaalilla nopeudella. sivu Hallintavalikko Tässä voidaan hallita Clarion Mobile Map -ohjelman tallentamaa sisältöä. Napauta seuraavia painikkeita:,. Painike Selostus Viite Tallennettujen reittien nimeäminen uudelleen tai poisto sivu 71 Historia-kohteiden poistaminen sivu 72 70

71 Matkalokien tallennus, simulointi, nimeäminen uudelleen, poisto ja kartalla näytettävien värien valinta niille sivu 72 Suosikkien nimeäminen uudelleen tai poisto sivu 73 POI-kohteiden luonti, päivitys ja poisto POI-ryhmien luonti, päivitys ja poisto POI-kohteiden näkyvyyden asetusten muokkaus Tallennettujen hakukriteerien luonti, päivitys ja poisto Itse tallennettuja tietoja (esim. POI-kohteet, Suosikit ja Historia) ja ohjelmaan tehtyjä asetuksia voidaan hallita. sivu 73 sivu 75 sivu Tallennettujen reittien hallinta Tässä voidaan hallita aikaisemmin tallennettuja reittejä. Napauta seuraavia painikkeita:,,. Painike Painike, jossa tallennetun reitin nimi Avaa valitun reitin muokattavaksi. Poistaa valitun reitin. Selostus Tyhjentää tallennettujen reittien luettelon., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. 71

72 4.4.2 Historian hallinta Tässä voidaan hallita viime aikoina käytettyjen paikkojen luetteloa. Napauta seuraavia painikkeita:,,. Painike Poistaa valitun kohteen Historiasta. Selostus Poistaa koko Historia., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita Matkalokien hallinta Matkalokeja voidaan tallentaa ja sitten toistaa niitä, näyttää niitä kartalla ja katsella niiden tietoja. Napauta seuraavia painikkeita:,,. Painike Selostus Aloittaa parhaillaan ajettavan matkan tallennuksen. (Matkaloki tallennus voidaan myös aloittaa Pikavalikosta.) Lopettaa meneillään olevan Matkalokin tallennuksen. (Matkalokin tallennus voidaan myös pysäyttää Pikavalikosta.) Painike, jossa matkalokin nimi Esittää valitun matkalokin tiedot. Aloittaa valitun Matkalokin simuloidun toiston kartalla., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Kun matkalokin tiedot näytetään: Painike Painike, jossa Matkalokin nimi Selostus Avaa näppäimistönäytön, jossa voidaan antaa Matkalokille uusi nimi. Piilota Matkaloki kartalta napauttamalla tätä painiketta. Matkalokille ei anneta väriä. 72

73 Anna Matkalokille nimi napauttamalla jotakin väripainikkeista. Matkaloki piirretään kartalle sillä värillä. Kartta palaa näyttäen Matkalokin. Kartan mittakaavaksi asetetaan sopiva näyttämään koko Matkaloki. Poistaa valitun Matkalokin. Tallentaa Matkalokin syötetylle muistikortille GPX-muodossa Suosikkien hallinta Tässä voidaan hallita Suosikkien luetteloa. Napauta seuraavia painikkeita:,,. Painike Painike, jossa Suosikin nimi Avaa valitun Suosikin muokattavaksi. Selostus Poistaa valitun kohteen Suosikeista. Tyhjentää Suosikki-luettelon., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita POI-kohteiden hallinta POI-kohteita voidaan hallita ja asettaa POI-kohteiden näkyvyys sekä omille POI-kohteille että niille jotka tulivat tuotteen mukana. Napauta seuraavia painikkeita:,,. Painike/kuvake Painike, jossa POIryhmän nimi Painike, jossa POImerkinnän nimi Selostus Avaa luettelon tämän POI-ryhmän aliryhmistä. Uusi luettelo toimii kuten tämäkin. Avaa valitun POI-kohteen muokattavaksi. Vain käyttäjän luomat POI-kohteet näkyvät tässä luettelossa. Avaa valitun POI-ryhmän muokattavaksi. 73

74 Suodata luettelo sisältämään vain itse tallennetut POI-kohteet napauttamalla tätä. Näe kaikki POI-kohteet luettelossa napauttamalla tätä. Luo uuden POI-ryhmän annetulle ryhmätasolle., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Tätä POI-ryhmää ei näytetä kartalla. Tämä POI-ryhmä ja kaikki sen aliryhmät näytetään kartalla. Tämä POI-ryhmä ja osa sen aliryhmistä näytetään kartalla. Tämä POI-ryhmä sisältää käyttäjän tallentamia POI-kohteita. Kun POI-ryhmän on avattuna muokattavaksi: Painike POI-ryhmän kohteita ei näytetä kartalla. Selostus, Etäisyyspainikkeet asettavat suurennustason jolla POI-ryhmän kohteet näkyvät kartalla.,... Muokatun POI-ryhmän aliryhmät perivät sen näkyvyysasetukset. Painike, jossa POIryhmän kuvake Valitse POI-ryhmälle uusi kuvake napauttamalla tätä painiketta. Poistaa muokatun POI-ryhmän. Voit poistaa vain POI-ryhmiä jotka on itse luotu. Kun POI-merkintä on avattuna muokattavaksi: Painike Painike, jossa POIkohteen nimi Painike, jossa POIkohteen kuvake Selostus Anna POI-kohteelle uusi nimi napauttamalla tätä painiketta. Valitse POI-kohteelle uusi kuvake napauttamalla tätä painiketta. Muokkaa POI-kohteen sijaintia napauttamalla tätä painiketta. Siirrä POI toiseen paikkaan valitsemalla uusi paikka kartalta ja napauttamalla. 74

75 Anna POI-kohteelle puhelinnumero napauttamalla tätä painiketta. Anna POI-kohteelle lisätietoja napauttamalla tätä painiketta. Poista valittu POI-kohde napauttamalla tätä painiketta. Siirrä POI toiseen POI-ryhmään tai aliryhmään napauttamalla tätä painiketta Tallennettujen hakuehtojen hallinta Aiemmin tallennettujen hakuehtojen luetteloa voidaan hallita, jotta usein haetut POI-kohteiden tyypit olisi helppo löytää. Napauta seuraavia painikkeita:,,. Painike Painike, jossa Tallennetun hakuehdon nimi Selostus Muuta tallennetun haun nimeä napauttamalla tätä. Poistaa valitun kohteen luettelosta. Poistaa koko luettelon., Siirtää sivulta toiselle, jolloin saadaan näkyviin lisää luettelokohteita. Tallenna uusi hakuehto napauttamalla. Kuten POI-kohdetta etsittäessä, valitse ensin hakuviite ja valitse sitten POI-ryhmä tai aliryhmä josta etsitään. 75

76 4.4.7 Käyttäjän tietojen hallinta Itse tallennettuja tietoja (esim. POI-kohteet, Suosikit ja Historia) ja ohjelmaan tehtyjä asetuksia voidaan hallita. Napauta seuraavia painikkeita:,,. Painike Selostus Karttapaikkoja voidaan merkitä Osoittimin käyttäen Kohdistinvalikon painiketta painiketta.. Poista kaikki Osoittimet kartalta napauttamalla tätä Kaikki käyttäjän tiedot ja nykyiset asetukset tallennetaan syötetylle muistikortille. Käytössä on aina yksi varmuuskopiotiedosto. Jos varmuuskopiointi tehdään myöhemmin, aiemman varmuuskopion päälle kirjoitetaan uusilla tiedoilla. Kaikki käyttäjän tiedot ja asetukset kirjoitetaan yli varmuuskopiotiedostoon tallennetuilla tiedoilla. Viimeisen varmuuskopion jälkeen luodut tiedot ja asetukset menetetään. Kaikki käyttäjän tiedot poistetaan ja asetukset palautetaan niiden tehdasoletusasetuksiin. Sovellus täytyy käynnistää uudelleen. Kaikki asetukset palautetaan niiden tehdasoletusasetuksiin, mutta käyttäjän tietoja ei poisteta. Sovellus täytyy käynnistää uudelleen. 4.5 Asetukset-valikko Clarion Mobile Map -ohjelman asetuksia ja toimintaa voidaan muokata. Napauta seuraavia painikkeita:,. Asetukset-valikossa kaksi sivua alivalikkoja. Kaikki loput vaihtoehdot näkyvät napauttamalla. 76
