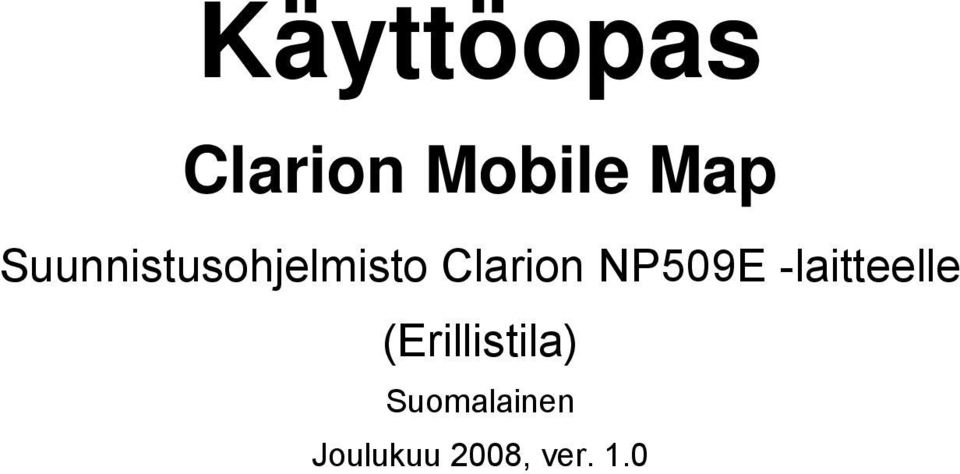

1 Käyttöopas Clarion Mobile Map Suunnistusohjelmisto Clarion NP509E -laitteelle (Erillistila) Suomalainen Joulukuu 2008, ver. 1.0

2 Huomautus tekijänoikeuksista Tuote ja tämän julkaisun tiedot voivat muuttua ilman ennakkoilmoitusta. Ilman Clarion Europa GmbH:in kirjallista lupaa tätä opasta ei saa edes osittain jäljentää tai siirtää missään muodossa tai millään sähköisellä tai mekaanisella tavalla valokopiointi ja tallentaminen mukaan lukien Clarion Europa GmbH Tietolähde 2006, Tele Atlas N.V. Itävalta: BEV, GZ 1368/2003 Tanska: DAV Ranska: IGN France Iso-Britannia: Ordnance Survey data with permission of Her Majesty s Stationery Office Crown Copyright Italia: Geonext/DeAgostini Pohjois- Ordnance Survey of Northern Ireland Irlanti: Norja: Norjan karttaviranomainen, julkisen tieverkon hallinto/karttaratkaisut Sveitsi: Swisstopo Alankomaat: Topografische ondergrond Copyright dienst voor het kadaster en de openbare registers, Apeldorn Kaikki oikeudet pidätetään. 2

3 Kiitos kuin valitsit Clarion NP509E-tuotteen autonavigaattoriksi. Tämä opas on yksityiskohtainen kuvaus suunnistusohjelmistosta silloin kun se on liitetty muuhun ulkoiseen näyttöön kuin Mobile MultiMedia Station-yksikköön (erillistila). Kun Clarion NP509E-laitteeseen on kytketty Mobile MultiMedia Station-yksikkö, katso Clarion Mobile Map-tuotteen järjestelmäkäyttötilan selostava erillinen asiakirja. Opit helposti käyttämään Clarion Mobile Map-laitetta sellaisenaan, mutta suositamme silti, että luet tämän oppaan, jotta ymmärrät paremmin laitteen Clarion Mobile Map näytöt ja ominaisuudet. 3

4 Sisällysluettelo 1 Varoitukset ja tietoja turvallisuudesta Aloitusopas Clarion Mobile Map Kauko-ohjainyksikkö Virtuaalinäppäimistöt Kartan käyttö Kartan käsittely Tilatiedot kartalla Kohdistimen (valittu sijainti kartalla) käyttö Clarion Mobile Map-konseptit Älykäs tarkennus Sijaintimerkit Nykyinen GPS-sijainti ja Lukitse tiehen -ominaisuus Tavalliseen suunnistukseen palaaminen Valittu sijainti (Kohdistin): Päiväsajan ja yön väriprofiilit Väriteema tunnelissa Reitin laskenta ja uudelleenlaskenta Matkasuunnitelma Reitin esittely POI-kohde (Point of Interest - Kiinnostava kohde) Liikennevalvontakamerat Kameroiden tyypit Kameran suunnat Nopeusrajoitus-varoitukset TMC (liikennetietokanava) Suunnista Clarion Mobile Map-laitteen avulla reitin määränpään valinta Kohdistimen valinta määränpääksi Osoitteen tai osoitteen osan syöttö Osoitteen syöttö Osoitteen syöttö jos tonttien numerointi alkaa alusta Osoitteen syöttö tietämättä kaupunginosaa/lähiötä Risteyksen valinta määränpääksi Kaupungin keskustan valinta määränpääksi Osoitteen syöttö postinumerolla Vinkkejä osoitteiden nopeaan syöttöön Määränpään valinta Suosikeista Määränpään valinta POI-kohteista Määränpään valinta tallennetun POI-haun hakuehdoista Määränpään valinta Historiasta

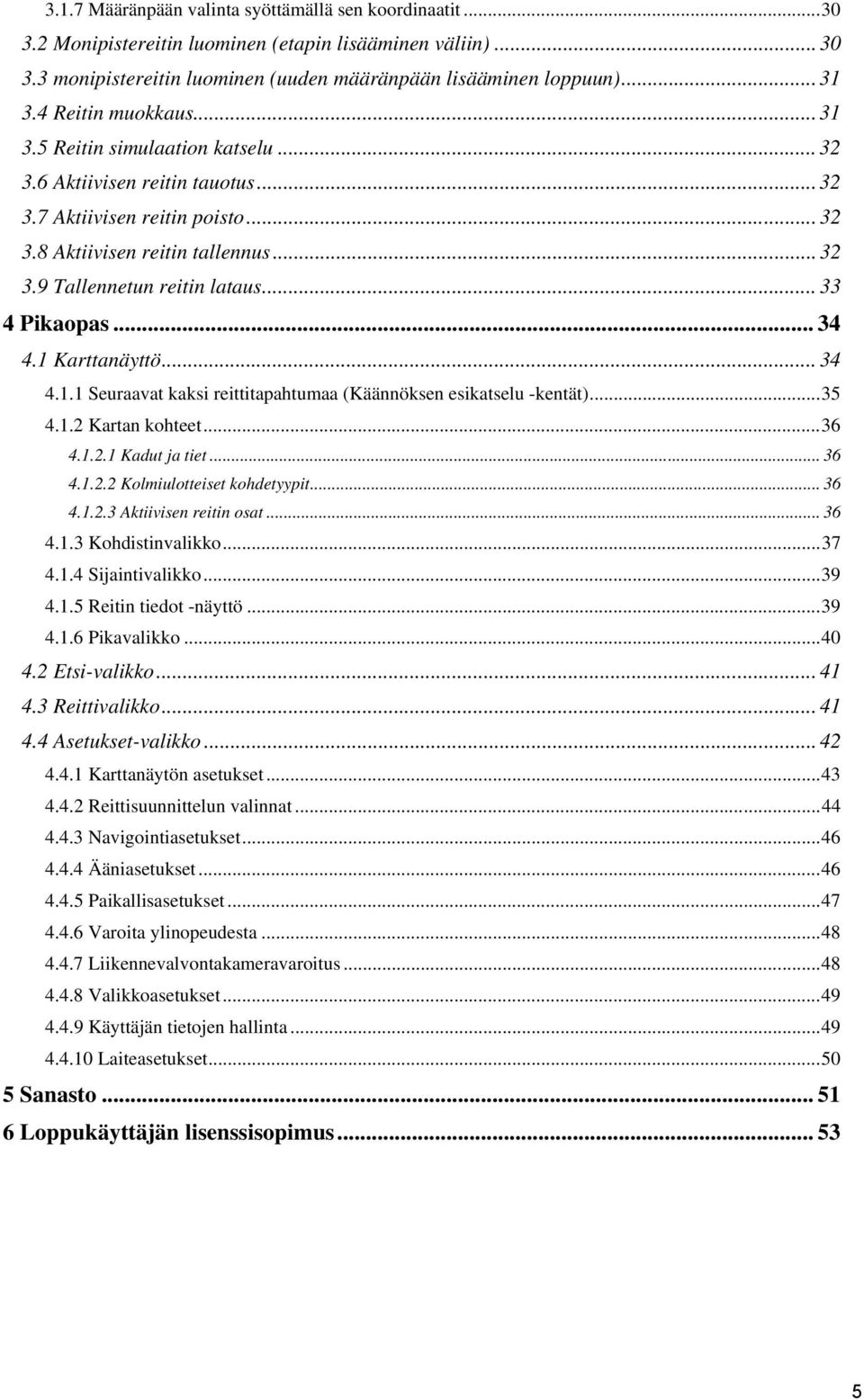

5 3.1.7 Määränpään valinta syöttämällä sen koordinaatit Monipistereitin luominen (etapin lisääminen väliin) monipistereitin luominen (uuden määränpään lisääminen loppuun) Reitin muokkaus Reitin simulaation katselu Aktiivisen reitin tauotus Aktiivisen reitin poisto Aktiivisen reitin tallennus Tallennetun reitin lataus Pikaopas Karttanäyttö Seuraavat kaksi reittitapahtumaa (Käännöksen esikatselu -kentät) Kartan kohteet Kadut ja tiet Kolmiulotteiset kohdetyypit Aktiivisen reitin osat Kohdistinvalikko Sijaintivalikko Reitin tiedot -näyttö Pikavalikko Etsi-valikko Reittivalikko Asetukset-valikko Karttanäytön asetukset Reittisuunnittelun valinnat Navigointiasetukset Ääniasetukset Paikallisasetukset Varoita ylinopeudesta Liikennevalvontakameravaroitus Valikkoasetukset Käyttäjän tietojen hallinta Laiteasetukset Sanasto Loppukäyttäjän lisenssisopimus

6 1 Varoitukset ja tietoja turvallisuudesta Clarion Mobile Map on suunnistusjärjestelmä, joka GPS-vastaanottimensa avulla auttaa sinua löytämään tiesi määränpäähän. Clarion Mobile Map ei lähetä GPS-sijaintiasi muualle. Kulkuasi ei voida seurata. On tärkeää tarkastella näyttöä vain silloin, kun se on turvallista. Jos olet ajoneuvon kuljettaja, on suotavaa, että syötät Clarion Mobile Map -ohjelmaan tiedot ja asetukset ennen liikkeelle lähtemistä. Suunnittele reitti ennen lähtöä ja aja tien sivuun, mikäli sinun täytyy muuttaa jotakin reitissä. Kuljettajan täytyy noudattaa liikennemerkkejä ja seurata tietä. Jos poikkeat Clarion Mobile Map - ohjelman suosittamalta reitiltä, Clarion Mobile Map, muuttaa ohjeitaan vastaavasti. Älä koskaan asenna mitään osaa suunnistusjärjestelmästä sellaiseen paikkaan, missä se voi estää kuljettajan näkymää, olla turvatyynyjen avautumisen tiellä tai missä se saattaa aiheuttaa vammoja onnettomuuden sattuessa. Lisätietoja on käyttöoikeussopimuksessa (sivu 53). 6

7 2 Aloitusopas Clarion Mobile Map Clarion Mobile Map voi suunnitella reittejä koko asennetulle karttasarjalle eli se ei vaadi vaihtamaan karttoja tai siirtymään epätarkkaan yleiskarttaan, kun suunnistat kartta-alueiden tai maiden välillä. Aloita Clarion Mobile Map -ohjelman käyttö Kun Clarion Mobile Map käynnistetään ensimmäistä kertaa, tulee tehdä seuraavaa: 1. Valitse sovelluksen käyttöliittymän tekstin kieli. Se voidaan myöhemmin vaihtaa Asetuksista (sivu 47). 2. Valitse ääniopastuksen viestien kieli ja puhuja. Se voidaan myöhemmin vaihtaa Asetuksista (sivu 47). 3. Lue ja hyväksy käyttöoikeussopimus (sivu 53). 4. Lue ja hyväksy liikenneturvallisuusvaroitus. Tämän jälkeen ilmestyy Karttanäyttö ja Clarion Mobile Map-tuotetta voi alkaa käyttää. Tavanomainen käyttötapa Clarion Mobile Map -ohjelmalla on valita määränpää ja aloittaa suunnistus. Määränpään voi valita seuraavilla tavoilla: Käytä valittua sijaintia kartalla (Kohdistin) (sivu 21). Syötä koko osoite tai osa osoitteesta, esimerkiksi kadun nimi ilman talon numeroa tai kahden kadun risteys (sivu 22). Syötä osoite postinumerolla (sivu 27). Tällä tavalla ei tarvitse valita paikkakunnan nimeä ja myös kadunnimien haku saattaa onnistua nopeammin. Käytä koordinaatteja (sivu 30) Käytä tallennettua paikkaa: Suosikki (sivu 28) POI-kohde (sivu 28) Historiasta aiemmin asetettuja määränpäitä tai etappeja (sivu 30) 7

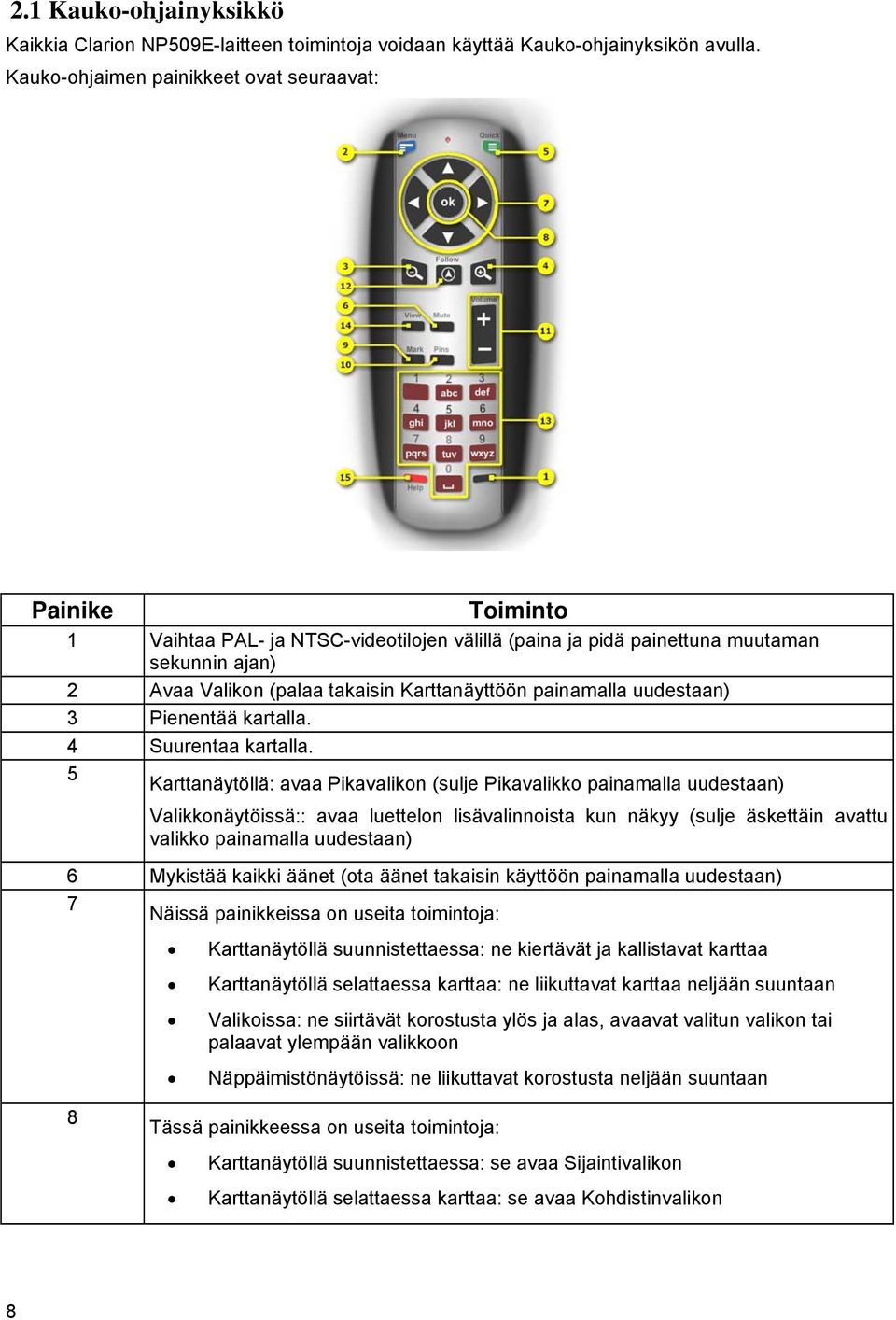

8 2.1 Kauko-ohjainyksikkö Kaikkia Clarion NP509E-laitteen toimintoja voidaan käyttää Kauko-ohjainyksikön avulla. Kauko-ohjaimen painikkeet ovat seuraavat: Painike Toiminto 1 Vaihtaa PAL- ja NTSC-videotilojen välillä (paina ja pidä painettuna muutaman sekunnin ajan) 2 Avaa Valikon (palaa takaisin Karttanäyttöön painamalla uudestaan) 3 Pienentää kartalla. 4 Suurentaa kartalla. 5 Karttanäytöllä: avaa Pikavalikon (sulje Pikavalikko painamalla uudestaan) Valikkonäytöissä:: avaa luettelon lisävalinnoista kun näkyy (sulje äskettäin avattu valikko painamalla uudestaan) 6 Mykistää kaikki äänet (ota äänet takaisin käyttöön painamalla uudestaan) 7 Näissä painikkeissa on useita toimintoja: Karttanäytöllä suunnistettaessa: ne kiertävät ja kallistavat karttaa Karttanäytöllä selattaessa karttaa: ne liikuttavat karttaa neljään suuntaan Valikoissa: ne siirtävät korostusta ylös ja alas, avaavat valitun valikon tai palaavat ylempään valikkoon Näppäimistönäytöissä: ne liikuttavat korostusta neljään suuntaan 8 Tässä painikkeessa on useita toimintoja: Karttanäytöllä suunnistettaessa: se avaa Sijaintivalikon Karttanäytöllä selattaessa karttaa: se avaa Kohdistinvalikon 8

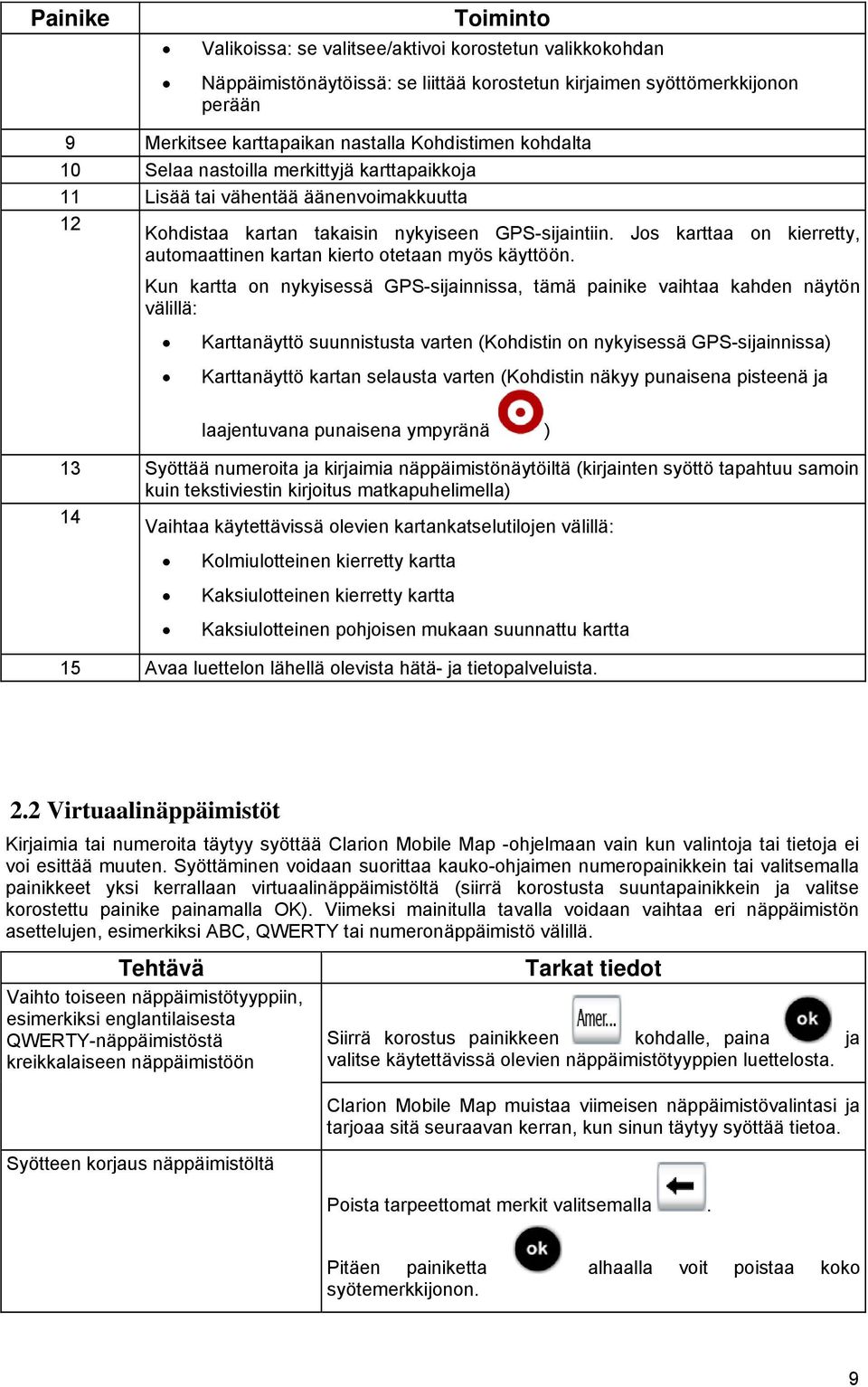

9 Painike Toiminto Valikoissa: se valitsee/aktivoi korostetun valikkokohdan Näppäimistönäytöissä: se liittää korostetun kirjaimen syöttömerkkijonon perään 9 Merkitsee karttapaikan nastalla Kohdistimen kohdalta 10 Selaa nastoilla merkittyjä karttapaikkoja 11 Lisää tai vähentää äänenvoimakkuutta 12 Kohdistaa kartan takaisin nykyiseen GPS-sijaintiin. Jos karttaa on kierretty, automaattinen kartan kierto otetaan myös käyttöön. Kun kartta on nykyisessä GPS-sijainnissa, tämä painike vaihtaa kahden näytön välillä: Karttanäyttö suunnistusta varten (Kohdistin on nykyisessä GPS-sijainnissa) Karttanäyttö kartan selausta varten (Kohdistin näkyy punaisena pisteenä ja laajentuvana punaisena ympyränä ) 13 Syöttää numeroita ja kirjaimia näppäimistönäytöiltä (kirjainten syöttö tapahtuu samoin kuin tekstiviestin kirjoitus matkapuhelimella) 14 Vaihtaa käytettävissä olevien kartankatselutilojen välillä: Kolmiulotteinen kierretty kartta Kaksiulotteinen kierretty kartta Kaksiulotteinen pohjoisen mukaan suunnattu kartta 15 Avaa luettelon lähellä olevista hätä- ja tietopalveluista. 2.2 Virtuaalinäppäimistöt Kirjaimia tai numeroita täytyy syöttää Clarion Mobile Map -ohjelmaan vain kun valintoja tai tietoja ei voi esittää muuten. Syöttäminen voidaan suorittaa kauko-ohjaimen numeropainikkein tai valitsemalla painikkeet yksi kerrallaan virtuaalinäppäimistöltä (siirrä korostusta suuntapainikkein ja valitse korostettu painike painamalla OK). Viimeksi mainitulla tavalla voidaan vaihtaa eri näppäimistön asettelujen, esimerkiksi ABC, QWERTY tai numeronäppäimistö välillä. Tehtävä Vaihto toiseen näppäimistötyyppiin, esimerkiksi englantilaisesta QWERTY-näppäimistöstä kreikkalaiseen näppäimistöön Tarkat tiedot Siirrä korostus painikkeen kohdalle, paina ja valitse käytettävissä olevien näppäimistötyyppien luettelosta. Clarion Mobile Map muistaa viimeisen näppäimistövalintasi ja tarjoaa sitä seuraavan kerran, kun sinun täytyy syöttää tietoa. Syötteen korjaus näppäimistöltä Poista tarpeettomat merkit valitsemalla. Pitäen painiketta alhaalla voit poistaa koko syötemerkkijonon. 9

10 Tehtävä Välilyönnin lisäys esimerkiksi etunimen ja sukunimen väliin tai monisanaisiin kadunnimiin Valitse. Symbolien syöttö Näppäimistösyötteen viimeistely Tarkat tiedot Vaihda näppäimistöön, jossa on symbolimerkkejä valitsemalla ja sitten. Valitse. 2.3 Kartan käyttö Karttanäyttö on Clarion Mobile Map -ohjelman useimmin käytetty näyttösivu. Clarion Mobile Map -painiketta Kauko- käynnistyy näyttäen kartan. Valikoista voidaan palata karttaan painamalla ohjaimesta. Jos haluat lisätietoja karttanäytöstä, katso sivu Kartan käsittely Sijainnin merkinnät kartalla: Nykyinen GPS-sijainti: (sivu 13) Valittu sijainti (kohdistin): (sivu 13) Kartan näkymää voi muokata omiin tarpeisiin parhaiten sopivaksi seuraavasti: Pienennä painamalla Suurenna painamalla Voit siirtää kartta-alueen takaisin GPS-sijainnin kohdalle painamalla (Navigointitila). Jos karttaa on kierretty, automaattinen kartan kierto otetaan myös käyttöön 10

11 Jos kartta on nykyisessä GPS-sijainnissa, pysäytä kartta ja sijoita Kohdistin painamalla (Kartanselaustila) Navigointitilassa karttaa voidaan kiertää tai kallistaa painamalla suuntapainikkeita Kartanselaustilassa karttaa voidaan siirtää mihin tahansa suuntaan painamalla suuntapainikkeita Tilatiedot kartalla Seuraavat tiedot näkyvät vasemmassa ylänurkassa kentässä nimeltä Käännöksen esikatselu. Kuvake Tiedot Tarkat tiedot, Kunnollista GPS-sijaintia ei ole. Jos aktiivinen reitti on olemassa, eikä kelpaavaa GPS-sijaintia saada, näkymä yllä olevasta taivaasta näytetään satelliitteja kuvaavin värillisin pistein. Joidenkin pisteiden pitää muuttua vihreäksi, jotta voidaan suunnistaa., Reitinlaskenta meneillään... Seuraava reittitapahtuma (seuraava toimenpide) Clarion Mobile Map laskee tai laskee uudestaan reittiä. GPS-sijainti ja aktiivinen reitti ovat käytettävissä ja suunnistetaan suositellulla reitillä. Tämä alue näyttää tietoja seuraavan reittitapahtuman tyypistä ja etäisyyden siihen. Käännöksen esikatselu -kentän vieressä näytetään seuraavat tiedot. Kuvake Tiedot Tarkat tiedot, Toinen reittitapahtuma (seuraavan jälkeinen toimenpide) Kun GPS-sijainti ja aktiivinen reitti ovat kummatkin saatavilla, tämä kenttä näyttää yllä kuvatussa alueessa näytettyä reittitapahtumaa seuraavan reittitapahtuman. Reitin uudelleenlaskennan edistyminen Reitin uudelleenlaskennan kestäessä tämä kenttä näyttää laskennan edistymisen välillä % Kohdistimen (valittu sijainti kartalla) käyttö Aseta ensin Kohdistin haluttuun kohtaan kartalla yhdellä seuraavista tavoista: Valitse paikka käyttäen Etsi-valikkoa. Kartta palaa valittu piste (Kohdistin) keskellä, ja Kohdistinvalikko ilmestyy näyttäen valittavissa olevat valinnat. Laita Kohdistin haluttuun paikkaan painamalla ja siirtämällä karttaa suuntapainikkeilla. Avaa nyt Kohdistinvalikko painamalla. Seuraavat toimet on tehtävissä (kaikki vaihtoehdot näkyvät suuntapainikkeilla ylös ja alas): 11

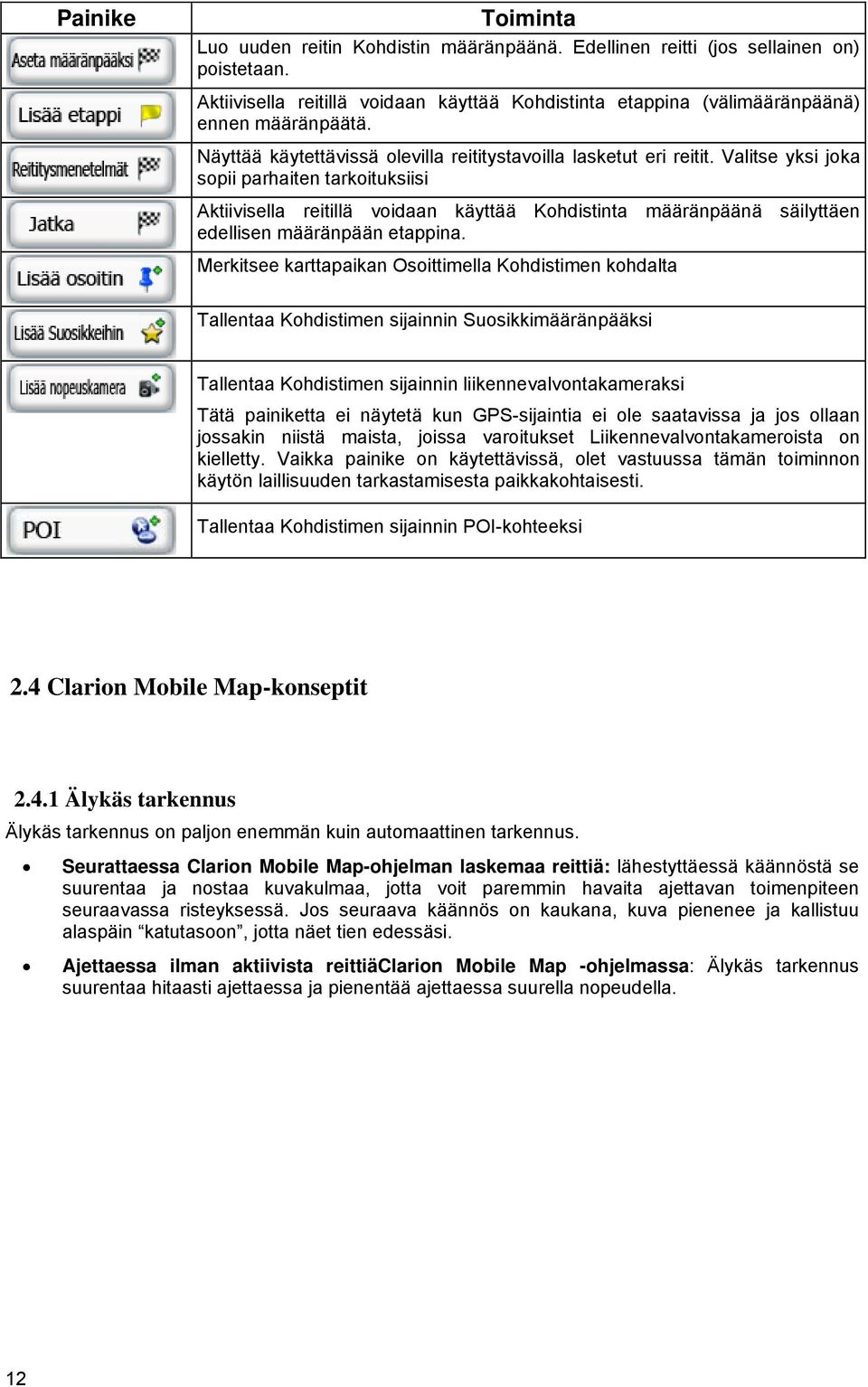

12 Painike Toiminta Luo uuden reitin Kohdistin määränpäänä. Edellinen reitti (jos sellainen on) poistetaan. Aktiivisella reitillä voidaan käyttää Kohdistinta etappina (välimääränpäänä) ennen määränpäätä. Näyttää käytettävissä olevilla reititystavoilla lasketut eri reitit. Valitse yksi joka sopii parhaiten tarkoituksiisi Aktiivisella reitillä voidaan käyttää Kohdistinta määränpäänä säilyttäen edellisen määränpään etappina. Merkitsee karttapaikan Osoittimella Kohdistimen kohdalta Tallentaa Kohdistimen sijainnin Suosikkimääränpääksi Tallentaa Kohdistimen sijainnin liikennevalvontakameraksi Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Tallentaa Kohdistimen sijainnin POI-kohteeksi 2.4 Clarion Mobile Map-konseptit Älykäs tarkennus Älykäs tarkennus on paljon enemmän kuin automaattinen tarkennus. Seurattaessa Clarion Mobile Map-ohjelman laskemaa reittiä: lähestyttäessä käännöstä se suurentaa ja nostaa kuvakulmaa, jotta voit paremmin havaita ajettavan toimenpiteen seuraavassa risteyksessä. Jos seuraava käännös on kaukana, kuva pienenee ja kallistuu alaspäin katutasoon, jotta näet tien edessäsi. Ajettaessa ilman aktiivista reittiäclarion Mobile Map -ohjelmassa: Älykäs tarkennus suurentaa hitaasti ajettaessa ja pienentää ajettaessa suurella nopeudella. 12

13 2.4.2 Sijaintimerkit Nykyinen GPS-sijainti ja Lukitse tiehen -ominaisuus Clarion Mobile Map merkitsee sijaintisi kartalla kuvakkeella kun GPS-sijainti on saatavissa. Kuvake ei välttämättä näytä GPS-sijaintia ja kulkusuuntaa tarkasti. Jos lähellä on teitä, se kohdistetaan lähimpään tiehen GPS-sijaintivirheiden estämiseksi ja kuvakkeen suunta on tien suuntainen. Käytä nykyistä GPS-sijaintia painamalla joksikin seuraavista: Suosikki Liikennevalvontakamera POI-kohde Osoitin. Sijaintivalikko ilmestyy GPS-sijainti voidaan tallentaa Tavalliseen suunnistukseen palaaminen Jos GPS-sijainti on saatavissa ja karttaa on siirretty (kuvake liikkuu tai ei ole edes näkyvissä), tai karttaa on kierretty kolmiulotteisessa tilassa, siirrä kartta takaisin GPS-sijaintiin ja ota kartan automaattinen kierto takaisin käyttöön painamalla. Huomautus! Vaikka karttaa siirrettäisiin ajettaessa, Clarion Mobile Map jatkaa suunnistusta, jos on olemassa aktiivinen reitti: se esittää ääniohjeet ja näyttää käännöksen esikatselu -kuvakkeet nykyisen GPS-sijainnin mukaan Valittu sijainti (Kohdistin): Jos valitset paikan Etsi-valikosta tai siirrät karttaa suuntapainikkein, Kohdistin ilmestyy valittuun paikkaan kartalla. Clarion Mobile Map esittää Kohdistimen punaisena pisteenä ja laajentuvana punaisena ympyränä ( tiheydellä. ), jotta se näkyy hyvin kaikilla suurennussuhteilla ja kartan yksityiskohtien Kun Kohdistin on asetettu, paina. Kohdistinvalikko ilmestyy ja Kohdistinta voi käyttää jonain seuraavista: reitin etappina reitin määränpäänä Tai voit tallentaa Kohdistimen sijainnin seuraaviksi: Suosikki 13

14 Liikennevalvontakamera POI-kohde Osoitin Päiväsajan ja yön väriprofiilit Clarion Mobile Map käyttää erilaisia väriprofiileja päivä- ja yökäyttöä varten. Päiväsaika-värit samanlaisia kuin paperisissa tiekartoissa. Yöllä väriprofiilit käyttävät tummia värejä suurille kohteille, jotta näytön keskimääräinen kirkkaus pysyy alhaisena. Clarion Mobile Map tarjoaa useita erilaisia väriprofiileja päivä- ja yökäyttöön. Laite pystyy myös vaihtamaan automaattisesti päiväsajan ja yön teemojen välillä nykyisen ajan ja GPS-sijainnin perusteella muutamaa minuuttia ennen auringonnousua aamun jo sarastaessa taivaalla ja muutama minuutti auringonlaskun jälkeen ennen pimeän tuloa Väriteema tunnelissa Ajettaessa tunneliin kartan värit muuttuvat. Kaikki rakennukset katoavat ja suuret kohteet (kuten vedenpinnat ja metsät) ja tyhjät alueet teiden välissä muuttuvat mustaksi. Tiet ja kadut säilyttävät kuitenkin alkuperäiset värinsä käytössä olevasta päiväsajan tai yön väriteemasta. Tunnelista poistumisen jälkeen alkuperäiset värit palaavat Reitin laskenta ja uudelleenlaskenta Clarion Mobile Map laskee reitin käyttäjän määritysten perusteella. Ajoneuvotyypit: Auto Taksi Bussi Hätä-ajoneuvot Tietyypit joita käytetään reitinsuunnitteluun: Tyyppi Selostus Clarion Mobile Map sulkee oletuksena pois päällystämättömät tiet: Päällystämättömät tiet ovat yleensä huonossa kunnossa, eikä niillä pysty saavuttamaan nopeusrajoitusta. Moottoriteitä voi olla hyvä välttää, kun ajat hitaalla autolla tai hinaat toista ajoneuvoa. 14

15 Tyyppi Selostus Clarion Mobile Map sisällyttää oletuksena autolautat reittisuunnitelmiin. Kartat eivät välttämättä sisällä tietoa väliaikaisista lautoista. Lautoilla saatetaan myös vaatia maksu. Joissakin tapauksissa käyttäjän muun suunnistuksen ja reittimääritysten mukaan laskettu reitti johtaisi toisen maan kautta. Jos haluat pysyä aina samassa maassa, kytke tämä valinta pois käytöstä. Joidenkin teiden käyttöön tai joillekin alueille kulkemiseen saatetaan tarvita erikoislupa tai lupa maanomistajalta. Clarion Mobile Map sulkee nämä tiet pois reittilaskennasta oletuksena. Oletuksena Clarion Mobile Map ottaa mukaan reitteihin kertamaksulliset tiet (maksulliset tiet joilta peritään maksu joka kerralta erikseen). Jos maksulliset tiet suljetaan pois, Clarion Mobile Map suunnittelee parhaan maksuttoman reitin. Maksulliset tiet ovat teitä, joiden pitempiaikainen käyttö perustuu ennakkomaksuun. Ne voidaan ottaa käyttöön tai sulkea pois käytöstä erillisinä kertamaksullisista teistä. Reitinlaskentamenetelmä-tyypit: Valinta Selostus Tarjoaa nopeimman mahdollisen reitin, jos voit ajaa kaikilla teillä nopeusrajoitus nopeutta tai lähellä sitä. Tavallisesti paras ratkaisu nopeille ja tavallisille autoille. Tuottaa reitin, jolla on lyhin kokonaispituus kaikista mahdollisista reiteistä reittipisteiden välillä. Se voi olla hyödyllinen hitaille ajoneuvoille. Yhdistää Nopean ja Lyhyen edut: Clarion Mobile Map laskee ikään kuin laskettaisiin Nopeaa reittiä, mutta valitsee polttoaineen säästämiseksi muita teitä. Seurauksena reitti, jossa on vähemmän käännöksiä. Tällä valinnalla saadaan Clarion Mobile Map esimerkiksi viemään moottoritielle useiden pikkuteiden tai kujien sijasta. Clarion Mobile Map laskee reitin automaattisesti uudelleen, jos poikkeat ehdotetusta matkasuunnitelmasta. Liikennetapahtuman tyypistä riippuen Clarion Mobile Map laskee reitin myös uudelleen jos Liikennetapahtuma koskee suositellun reitin osaa. 15

16 2.4.6 Matkasuunnitelma Matkasuunnitelma on luettelo lähimmistä reittitapahtumista ja ajo-ohjeista. Matkasuunnitelman voi saada näkyville Reitti-valikosta Reitin esittely Simulointi kuljettaa koko reitin läpi noudattaen ajo-ohjeita (sivu 32). Simulaatio ajetaan normaalilla ajonopeudella. Reitti-esitykset voidaan käynnistää Reittivalikosta valitsemalla POI-kohde (Point of Interest - Kiinnostava kohde) Kiinnostava kohde (POI-kohde) on kohde, jota joku saattaa pitää hyödyllisenä tai mielenkiintoisena. Clarion Mobile Map sisältää toimitettuna tuhansia POI-kohteita, ja käyttäjä voi myös luoda omia POIkohteita sovelluksessa. POI-kohteiden sijainti merkitään kartalla erikoiskuvakkein. POI-kuvakkeet ovat melko suuria, jotta symbolin havaitsisi helposti. Kuvakkeet ovat puoliläpinäkyviä, ne eivät peitä taakseen katuja ja risteyksiä. POI-kohteet ryhmitellään useisiin tasoihin luokkia ja aliluokkia. Kartalle tuleva POI-kuvake näyttää POI-kohteen luokan. Jos tallennat oman POI-kohteen, voit valita kuvakkeen sille riippumatta POIluokasta johon se on sijoitettu. POI-kohteiden tallennus Tallenna POI-kohde asettamalla Kohdistin ( ) haluttuun kohtaan, painamalla ja valitsemalla sitten Kohdistinvalikosta. 16

17 2.4.9 Liikennevalvontakamerat Liikennevalvontakamera on erityinen POI-kohde. Niitä ei voida etsiä kuten muita POI-kohteita ja kameran läheisyydestä on saatavissa vain sitä koskeva varoitus. Toimitetaanko Clarion NP509E-laitteen mukana tietokanta liikennevalvontakameroista? Voitko ladata liikennevalvontakameroiden paikat laitteeseen POI Warnerilta? Voidaanko liikennevalvontakameroiden paikat ladata laitteeseen tekstitiedostona? Voidaanko Kohdistimen sijainti tallentaa liikennevalvontakameraksi? Ei Kyllä Kyllä Kyllä Voit käyttää mukana toimitetulla DVD:llä sijaitsevaa POI Warnerin päivitystyökalua. Ensimmäinen kiinteästi asennettujen liikennevalvontakameroiden päivitys on veloitukseton. Liikennevalvontakameroiden tallennus Tallenna liikennevalvontakamera asettamalla Kohdistin ( ) haluttuun kohtaan, painamalla ja valitsemalla sitten. Huomautus! Tätä painiketta ei näytetä kun GPS-sijaintia ei ole saatavissa ja jos ollaan jossakin niistä maista, joissa varoitukset Liikennevalvontakameroista on kielletty. Vaikka painike on käytettävissä, olet vastuussa tämän toiminnon käytön laillisuuden tarkastamisesta paikkakohtaisesti. Kameravaroitus Varoitus liikennevalvontakameroista voidaan kytkeä päälle Asetuksista. Paina ja valitse sitten :,. Kun varoitus on käytössä ja lähestytään liikennevalvontakameraa, tapahtuu seuraavaa: Näkövaroitus: Kameran tyyppi ja etäisyys siihen näytetään kartalla. (esimerkiksi ). Äänivaroitus: Jos kameralle ei ole asetettu nopeusrajoitusta tai nopeutesi on alle nopeusrajoituksen, yksittäinen piippaus varoittaa kamerasta. Jos kameran kohdalle asetettu nopeusrajoitus ylitetään, tapahtuu myös seuraavaa: Näkövaroitus: Kartan reunaan ilmestyy nopeusrajoituksen symboli (esimerkiksi ). Äänivaroitus: Erityinen varoitusääni kuuluu. 17

18 Kameroiden tyypit Liikennevalvontakameroita on neljä tyyppiä: Kuvake Tyyppi Selostus Kiinteä Jotkin liikennevalvontakamerat seisovat tien vieressä osoittaen yhteen suuntaan ja valvovat yhden tai molempien suuntien liikennettä. Ne mittaavat hetkellisen nopeuden. Tällaisille liikennevalvontakameroille voi määrittää valvotun suunnan ja nopeusrajoituksen. Clarion Mobile Map varoittaa sinua, kun lähestyt tällaisia liikennevalvontakameroita valvotusta suunnasta. Clarion Mobile Map antaa erityisen hälytyksen, jos ajat ylinopeutta lähellä liikennevalvontakameraa. Siirrettävä Joitain liikennevalvontakameroita käytetään ajoneuvoista. Ne eivät ole aina toiminnassa, eikä niitä ole säädetty valvomaan esiasetettua nopeusrajoitusta. Varoitus on kiinteiden liikennevalvontakameroiden kaltainen, mutta koska nopeusrajoitusta ei ole määritelty, vain lähestyminen ilmoitetaan. Sisäänrakennetut Jotkin liikennevalvontakamerat on asennettu liikennevaloihin. Ne toimivat samoin kuin kiinteät liikennevalvontakamerat, mutta niitä on vaikea havaita. Varoitukset lähestymisestä ja ylinopeudesta ovat samat kuin kiinteillä liikennevalvontakameroilla. Osuutta valvovat kamerat Nämä liikennevalvontakamerat toimivat pareittain eivätkä ne mittaa hetkellistä nopeutta vaan keskinopeutta kahden liikennevalvontakameran välillä. Molemmat kamerat tunnistavat auton ja tallentavat tarkan ajan, jolloin kamera ohitettiin. Keskinopeus lasketaan näiden kahden pisteen välisen aikaeron perusteella. Clarion Mobile Map varoittaa, kun lähestytään tällaista liikennevalvontakameraa, mutta varoitus jatkuu ja keskiarvo lasketaan, kunnes ohitetaan toinen tällainen kamera. Jos keskinopeus ylittää näiden kahden liikennevalvontakameran välisen nopeusrajoituksen, annetaan sama erikoisvaroitus kuin muilla liikennevalvontakameratyypeillä. Joissakin harvoissa tapauksissa Clarion Mobile Map ei pysty rekisteröimään ajankohtaa, jona ohitetaan toinen liikennevalvontakamera (esim. se sijaitsee tunnelin suulla, jossa GPS-sijainti ei ole saatavilla), jolloin varoitus jatkuu. Punainen valo Nämä kamerat valvovat liikennevalojen noudattamista. Varoitus on liikkuvien liikennevalvontakameroiden kaltainen, mutta koska nopeusrajoitusta ei ole määritelty, vain lähestyminen ilmoitetaan. 18

19 Kameran suunnat Liikennevalvontakamera voi valvoa nopeutta yhteen, molempiin tai jopa useampaan suuntaan risteyksessä, jos se on asennettu kääntyvälle alustalle. Samat suunnat koskevat liikennevalokameroita. Clarion Mobile Map varoittaa vain siinä tapauksessa, jos ajetaan valvottuun tai mahdollisesti valvottuun suuntaan. Liikennevalvontakameran valvontasuunta esitetään varustettuna seuraavalla symbolilla: Kuvake Selostus Kamera valvoo ajonopeutta siihen suuntaan, johon ollaan menossa. Kamera valvoo ajonopeutta vastasuuntaan. Kamera valvoo nopeuksia tien kumpaankin suuntaan. Kamera valvoo ajonopeutta mihin suuntaan tahansa Nopeusrajoitus-varoitukset Kartta voi toisinaan sisältää tietoa tieosuuksien nopeusrajoituksista. Tämä tieto ei välttämättä sisälly alueesi karttaan (kysy jälleenmyyjältä) tai se voi olla osittain väärää joillain tieosuuksilla. Clarion Mobile Map -ohjelman voi määrittää varoittamaan käyttäjää ylittämästä senhetkistä nopeusrajoitusta. Paina ja valitse sitten,. Jos ylität nopeusrajoituksen, tapahtuu seuraavaa: Näkövaroitus: Kartan reunaan ilmestyy nopeusrajoituksen symboli (esimerkiksi ). Äänivaroitus: Kuuluu valittua ääniopastus-profiilia käyttävä ääniviesti TMC (liikennetietokanava) Clarion Mobile Map tarjoaa sinulle jopa paremmat reitit, mikäli liikennetietokanavan (TMC) tietoa on saatavilla. TMC on FM Radio Data System (RDS) -järjestelmän erikoissovellus, jonka avulla lähetetään reaaliaikaisia liikenne- ja säätietoja. TMC on Clarion Mobile Map -ohjelmassa otettu käyttöön oletuksena. Huomautus! TMC ei ole maailmanlaajuinen palvelu. Saattaa olla, ettei sitä ole saatavilla omassa maassasi tai alueellasi. Kysy lisätietoa jälleenmyyjältä. Clarion NP509E-laite sisältää TMC-vastaanottimen, joka tarvitaan TMC tietojen vastaanottoon. Kysy lisätietoa jälleenmyyjältä. Jos TMC-tietoja on saatavissa, Clarion Mobile Map ottaa automaattisesti huomioon vastaanottamansa TMC-tiedot. Mitään ohjelman asetuksia ei tarvitse tehdä. Vastaanotin hakee automaattisesti TMC-tietoja lähettävät FM-radioasemat, ja koodatusta purettuja tietoja käytetään välittömästi reitin suunnittelussa. Kun Clarion Mobile Map vastaanottaa reittiin mahdollisesti 19

20 vaikuttavia liikennetietoja, ohjelma varoittaa ilmoittamalla laskevansa reittiä uudelleen ja suunnistus jatkuu uudella reitillä, joka sopii päivitettyihin liikenneolosuhteisiin. Avaa luettelo voimassaolevista TMC-viesteistä Karttanäytöltä painamalla ja valitsemalla sitten. 20

21 3 Suunnista Clarion Mobile Map-laitteen avulla Reitin voi asettaa Clarion Mobile Map -ohjelmassa monella tavalla: tarvittaessa vain yksinkertainen reitti (vain yksi määränpää ilman etappeja) voidaan valita määränpää ja aloittaa suunnistus heti voidaan suunnitella reitti, jossa on useita pisteitä 3.1 reitin määränpään valinta Clarion Mobile Map tarjoaa useita tapoja määränpään ja etappien (välimääränpäiden) valintaan: Käytä valittua sijaintia kartalla (Kohdistin) (sivu 21). Syötä koko osoite tai osa osoitteesta, esimerkiksi kadun nimi ilman talon numeroa tai kahden kadun risteys (sivu 22). Syötä osoite postinumerolla (sivu 27). Tällä tavalla ei tarvitse valita paikkakunnan nimeä ja myös kadunnimien haku saattaa onnistua nopeammin. Käytä koordinaatteja (sivu 30) Käytä tallennettua paikkaa: Suosikki (sivu 28) POI-kohde (sivu 28) Historiasta aiemmin asetettuja määränpäitä tai etappeja (sivu 30) Vinkki! Jos reittiä on tarkoitus käyttää myöhemmin, tallenna se ennen suunnistuksen aloittamista. Paina ja valitse sitten, Kohdistimen valinta määränpääksi 1. Etsi määränpää kartalta: vieritä karttaa ja muuta sen mittakaavaa tarvittaessa (sivu 10). 2. Siirrä Kohdistin ( ) paikkaan, joka haluat valita määränpääksi. 3. Avaa Kohdistinvalikko valitsemalla. 4. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. Vinkki! Jos tiedät käyttäväsi määränpäätä myöhemmin, tallenna se Kohdistinvalikon näkyessä POI-kohteeksi tai lisää se ensin Suosikkien luetteloon. Kohdistinvalikko palautuu automaattisesti samaan pisteeseen. Voit nyt käyttää sitä reittipisteenä. 21

22 3.1.2 Osoitteen tai osoitteen osan syöttö Jos tiedossa on ainakin osa osoitteesta, on se nopein tapa valita reitille määränpää. Osoitteen voi löytää samasta näytöstä syöttämällä: tarkan osoitteen talonumero mukaan lukien paikkakunnan keskustan risteyksen kadun keskikohdan minkä tahansa edellä mainituista, alkaen haun postinumerosta (sivu 27) Osoitteen syöttö Osoitteen osat näkyvät painikkeissa. Aloita lukeminen ylhäältä, ja jos haluat muuttaa jotakin niistä, valitse painike. 1. Paina ja valitse sitten,. 2. Oletuksena Clarion Mobile Map ehdottaa maata ja paikkakuntaa jossa ollaan. Käytä tarvittaessa painiketta, jossa on maan nimi ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: korosta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, korosta vaihtoehtoa:. Sinulla on kaksi Paina ja valitse viimeisten paikkakuntien luettelosta. Paina ja aloita paikkakunnan nimen syöttö näppäimistöltä. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Valitse. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. 22

23 Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla 4. Valitse katu listasta. 5. Syötä talon numero:. 1. Valitse. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä merkkejä valitsemalla ja sitten ). 3. Päätä osoitteen syöttö valitsemalla. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Osoitteen syöttö jos tonttien numerointi alkaa alusta Joillakin pitkillä kaduilla tonttien numerointi alkaa alusta jossain kohtaa. Näin ollen sama tontin tai talon numero voi esiintyä samalla tiellä kahdesti tai useamminkin. Tässä tapauksessa talon numeron syöttämisen jälkeen on tarpeen valita oikea kunta/kaupunginosa. 1. Paina ja valitse sitten,. 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Valitse tarvittaessa painike, jossa on maan/osavaltion nimi ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: korosta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, korosta vaihtoehtoa:. Sinulla on kaksi Paina ja valitse viimeisten paikkakuntien luettelosta. Paina ja aloita paikkakunnan nimen syöttö näppäimistöltä. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Valitse. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: 23

24 Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Valitse. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä merkkejä valitsemalla ja sitten ). 3. Päätä osoitteen syöttö valitsemalla. 6. Näkyviin tulee luettelo täsmäävistä osoitteista. Valitse haluttu kohde. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Osoitteen syöttö tietämättä kaupunginosaa/lähiötä Pitkät tiet saattavat kulkea useiden kuntien tai kaupunginosien läpi. Saattaa olla ettet tiedä missä niistä tietty tontin numero sijaitsee. Siinä tapauksessa noudata seuraavia ohjeita: 1. Paina ja valitse sitten,. 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Valitse tarvittaessa painike, jossa on maan/osavaltion nimi ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: korosta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, korosta vaihtoehtoa:. Sinulla on kaksi Paina ja valitse viimeisten paikkakuntien luettelosta. Paina ja aloita paikkakunnan nimen syöttö näppäimistöltä. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Valitse. 24

25 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. 4. Sen sijaan, että valitsisit yhden kaduista, paina ja valitse sitten 5. Syötä talon numero:. 1. Valitse. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä merkkejä valitsemalla ja sitten ). 3. Päätä osoitteen syöttö valitsemalla. 6. Näkyviin tulee luettelo täsmäävistä osoitteista. Valitse haluttu kohde. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Risteyksen valinta määränpääksi 1. Paina ja valitse sitten,. 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Valitse tarvittaessa painike, jossa on maan/osavaltion nimi ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: korosta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, korosta vaihtoehtoa:. Sinulla on kaksi Paina ja valitse viimeisten paikkakuntien luettelosta. Paina ja aloita paikkakunnan nimen syöttö näppäimistöltä. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. Valitse paikkakunta listasta. 25

26 4. Syötä kadun nimi: 1. Valitse. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. 4. Valitse katu listasta. 5. Valitse ja sitten. Jos vain muutama risteävä katu löytyy, luettelo niistä esitetään välittömästi. Jos kyseessä on pidempi katu, ilmestyy näppäimistönäyttö. Aloita risteävän kadun nimen syöttö näppäimistöltä. Jos syöttämisen aikana mahdollisten vastaavien katujen luettelo mahtuu näytölle, se esitetään automaattisesti. 6. Valitse luettelosta haluttua risteävää katua. 7. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Kaupungin keskustan valinta määränpääksi Kaupungin keskusta ei ole paikkakunnan geometrinen keskipiste, vaan kartan laatijoiden kartalta valitsema mielivaltainen piste. Pienissä kaupungeissa ja kylissä se on yleensä tärkein risteys, suuremmissa kaupungeissa tärkeä risteys. Menettely selitetään aloittaen Navigointivalikosta. 1. Paina ja valitse sitten,. 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Valitse tarvittaessa painike, jossa on maan/osavaltion nimi ja valitse toinen luettelosta. 3. Vaihda tarvittaessa paikkakunta seuraavasti: korosta painiketta, jossa on paikkakunnan nimi, tai jos olet vaihtanut maata/osavaltiota, korosta vaihtoehtoa:. Sinulla on kaksi Paina ja valitse viimeisten paikkakuntien luettelosta. Paina ja aloita paikkakunnan nimen syöttö näppäimistöltä. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. Valitse paikkakunta listasta. 26

27 4. Valitse ja sitten. 5. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. Vinkki! Luo välittömästi uusi reitti valittuun kaupunkiin avaamatta Kohdistinvalikkoa valitsemalla painikkeen sijasta Osoitteen syöttö postinumerolla. Kaikki yllä mainitut osoitteen hakumahdollisuudet voidaan toteuttaa syöttämällä postinumeron sijaan paikkakunnan nimen. Alla on esimerkki täydellisestä osoitteesta: 1. Paina ja valitse sitten,. 2. Oletuksena Clarion Mobile Map ehdottaa maata/osavaltiota ja paikkakuntaa jossa ollaan. Valitse tarvittaessa painike, jossa on maan/osavaltion nimi ja valitse toinen luettelosta. 3. Valitse painike, jossa on paikkakunnan nimi ja syötä postinumero: 1. Aloita postinumeron syöttö näppäimistöltä. 2. Siirry hakutuloslistaan: Kun pari numeroa on syötetty, osumat näkyvät luettelona. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. 3. Valitse paikkakunta listasta. 4. Syötä kadun nimi: 1. Valitse. 2. Aloita kadun nimen syöttö näppäimistöltä. 3. Siirry hakutuloslistaan: Kun pari merkkiä on syötetty, merkkijonoa vastaavat osumat tulevat listaan. Ennen hakutuloslistan avautumista automaattisesti, listan voi avata valitsemalla. 4. Valitse katu listasta. 5. Syötä talon numero: 1. Valitse. 2. Aloita talon numeron syöttö näppäimistöltä. (Syötä merkkejä valitsemalla ja sitten ). 27

28 3. Päätä osoitteen syöttö valitsemalla. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Vinkkejä osoitteiden nopeaan syöttöön Syötettäessä paikkakunnan tai kadun nimeä Clarion Mobile Map esittää vain ne merkit, jotka esiintyvät mahdollisessa hakutuloksessa. Muut merkit näkyvät harmaina. Valitse paikkakunnan tai kadun nimeä syötettäessä parin kirjaimen jälkeen painike ja Clarion Mobile Map näyttää luettelon kaikista kohteista joissa on annetut kirjaimet. Risteyksen löytämistä voi nopeuttaa: Hae ensin katua vähemmän tavallisella nimellä, jolloin vain muutama kirjain riittää sen löytymiseen. Jos jokin kaduista on lyhyempi, hae sitä ensin. Sitten toisen voi löytää nopeammin. Voit etsiä sekä tien nimellä että tyypillä. Jos sama sana esiintyy useissa nimissä, (kuten esim. tie, katu, polku, raitti jne.), voi hakutulokseen päästä nopeammin syöttämällä ensimmäisen kirjaimen kadun tyypistä: Kun kirjoitat esim. PI A, etsitään Pine Avenue ja ohitetaan kaikki Pine Streetit ja Pickwick Roadsit. Hakuja voi tehdä myös postinumeroilla. Se on kätevää silloin, kun kadunnimi on tavallinen ja käytetty monessa kaupunginosassa Määränpään valinta Suosikeista. Määränpääksi voidaan valita paikka, joka on jo tallennettu Suosikiksi. 1. Paina ja valitse sitten,. 2. Valitse Suosikki, joka halutaan valita määränpääksi. 3. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta POI-kohteista. Määränpää voidaan valita tuhansista Clarion Mobile Map -ohjelman sisältämistä tai käyttäjän luomista POI-kohteista. 1. Paina ja valitse sitten,. 2. Valitse alue jonka ympäriltä POI-kohteita tulee etsiä: : POI-kohteiden haku tapahtuu annetun paikkakunnan ympäristöstä. 28

29 : POI-kohteita etsitään nykyisen GPS-sijainnin ympäristöstä. : POI-kohteita etsitään aktiivisen reitin määränpään ympäristöstä. : POI-kohteita ei etsitä annetun pisteen ympäristöstä, mutta tietyn pituisen kiertotien päästä aktiivisesta reitistä. Tämä voi olla hyödyllinen jos haetaan myöhempää taukopaikkaa, joka aiheuttaisi vien pienen lisämatkan, esimerkiksi vastaan tulevaa huoltoasemaa tai ravintolaa. 3. Hakua voidaan tarkentaa seuraavasti: Valitse POI-ryhmä (esim. Majoitus) ja sen jälkeen tarvittaessa POI-aliryhmä (esim. Hotelli tai Motelli). Hae POI nimellä painamalla ja napauttamalla sitten. Tietyn POI-ryhmän kaikki POI-kohteet saa näkyviin painamalla ja napauttamalla sitten. 4. [Valinnainen tapa] Kun luettelo tuloksista ilmestyy, seuraavat lisäasetukset on käytettävissä painamalla : : lajittele luettelo aakkosjärjestykseen : tarkista korostetun POIn tiedot. : tallenna hakuehdot myöhempää käyttöä varten 5. Valitse haluttu POI-kohde luettelosta. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta tallennetun POI-haun hakuehdoista. POI-haun hakuehdot voidaan tallentaa POI-kohdetta haettaessa, mutta Clarion Mobile Map-tuotteen mukana toimitetaan joitakin hakuehtoja, joita voidaan käyttää välittömästi POI-kohteiden hakuun. 1. Paina ja valitse sitten,. 2. Valitse. 3. Valitse yksi tallennetuista hakuehdoista ja sitä vastaavien POI-kohteiden luettelo ilmestyy. 4. Valitse haluttu POI-kohde luettelosta. 5. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 29

30 3.1.6 Määränpään valinta Historiasta. Aikaisemmin luodut määränpäät ovat esillä Historiassa. Menettely selitetään aloittaen Navigointivalikosta. 1. Paina ja valitse sitten,. 2. Mikäli tarpeellista, viertä alaspäin katselemaan aiempia määränpäitä. 3. Valitse haluttu kohta. 4. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa Määränpään valinta syöttämällä sen koordinaatit 1. Paina ja valitse sitten,. 2. [Valinnainen tapa] Vaihda näytettyjen koordinaattien esitysmuotoa valitsemalla. 3. Vaihda koordinaatteja valitsemalla leveysaste tai pituusaste -arvoa. 4. Syötä koodinaatti-arvot WGS84-järjestelmässä näppäimistöltä: leveysaste (P tai E) ja pituusaste (I tai L). 5. Kun sekä pituus- että leveysaste on asetettu, valitse. 6. Kartta ilmestyy keskittäen valittuun kohtaan. Valitse Kohdistinvalikosta : Reitti lasketaan sitten automaattisesti ja suunnistus voidaan aloittaa. 3.2 Monipistereitin luominen (etapin lisääminen väliin) Monipistereitit luodaan yksinkertaisista reiteistä, joten aluksi pitää olla tavallinen reitti aktiivisena. Yksi tapa reitin laajentamiseen on säilyttää määränpää ja lisätä etappeja (välimääränpäitä). 1. Valitse uusi paikka kuten aiemmissa luvuissa käsitellään. Tästä tulee lisä-määränpää reitille. 2. Kartta ilmestyy keskittäen valittuun kohtaan ja Kohdistinvalikko avautuu automaattisesti. 3. Lisää piste välimääränpääksi ennen reitin lopullista määränpäätä valitsemalla. 4. [Valinnainen tapa] Lisää pisteitä reitille voidaan lisätä toistamalla yllä kerrotut vaiheet niin monta kertaa kuin tarvitaan. Jos monipistereittiin lisätään etappi, avautuu automaattisesti näyttö Muokkaa reittiä josta voidaan määritellä väliin tulevan reittipisteen paikka. Avatessasi näytön, uusi etappi on sijoitettu ensimmäiseksi vastaan tulevaksi etapiksi. Uusi piste on luettelosta korostettu piste. Lisätietoja reitin muokkauksesta on kohdassa sivu

31 Joka kerta kun uusi piste lisätään, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 3.3 monipistereitin luominen (uuden määränpään lisääminen loppuun) Monipistereitit luodaan yksinkertaisista reiteistä, joten aluksi pitää olla tavallinen reitti aktiivisena. Yksi reitin laajentamisen mahdollisuus on lisätä uusi määränpää. Edellisestä määränpäästä tulee reitin viimeinen etappi. 1. Valitse uusi paikka kuten aiemmissa luvuissa käsitellään. Tästä tulee lisä-määränpää reitille. 2. Kartta ilmestyy keskittäen valittuun kohtaan ja Kohdistinvalikko avautuu automaattisesti. 3. Lisää piste uudeksi lopulliseksi määränpääksi pudottaen edellisen määränpään välimääränpääksi valitsemalla. 4. [Valinnainen tapa] Lisää pisteitä reitille voidaan lisätä toistamalla yllä kerrotut vaiheet niin monta kertaa kuin tarvitaan. Joka kerta kun uusi piste lisätään, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 3.4 Reitin muokkaus Paina ja valitse sitten,. Luettelossa reittipisteistä on aloituspiste luettelon ylimmäisenä ja lopullinen määränpää alimmaisena. Jos etappeja on useita, saattaa olla tarve selata sivuja. Korosta luettelosta yksi reittipisteistä ja paina sitten Painike. Sinulla on seuraavat vaihtoehdot: Toiminta Valittu piste siirtyy ylöspäin luettelossa (siitä tulee aiemmin saavutettava etappi). Jos tätä painiketta valitaan jatkuvasti, pisteestä tulee ensimmäinen vastaan tuleva etappi. Valittu piste siirtyy alaspäin luettelossa (siitä tulee myöhemmin saavutettava etappi). Jos tätä painiketta valitaan jatkuvasti, pisteestä tulee reitin lopullinen määränpää. Optimoi reitti valitsemalla tämä painike. Aloituspiste ja määränpää pysyvät ennallaan, mutta etappien järjestystä muutetaan, jotta reitistä saataisiin lyhin mahdollinen. Poista valittu piste reitistä valitsemalla tämä painike. Heti kun poistutaan tästä näytöstä, reitti uudelleenlasketaan automaattisesti ja suunnistus voidaan aloittaa heti. 31

32 3.5 Reitin simulaation katselu 1. Paina ja valitse sitten,. 2. Simulaatio voidaan keskeyttää milloin tahansa painamalla painiketta. 3.6 Aktiivisen reitin tauotus Aktiivista reittiä ei ole tarve tauottaa: kun lähdetään uudestaan ajamaan, Clarion Mobile Map käynnistää ääniohjeet uudelleen liikkeellelähtöpaikasta alkaen. 3.7 Aktiivisen reitin poisto Helpoin tapa poistaa aktiivinen reitti on avata Pikavalikko Karttanäytöstä painamalla ja valitsemalla. Aktiivinen reitti voidaan myös poistaa valikkojärjestelmän kautta. Paina ja valitse sitten,. 3.8 Aktiivisen reitin tallennus 1. Paina ja valitse sitten,. 2. Kirjoita nimi tallennetulle reitille ja valitse. Kun reitti tallennetaan, Clarion Mobile Map tallentaa ainoastaan sen etapit mutta kuitenkin koko matkasuunnitelman: Liikennetiedot ovat saattaneet vaikuttaa tallennettuun reittiin. Kun käytät reittiä myöhemmin, se näkyy samanlaisena kuin tallennettaessa. Mutta jos se täytyy laskea uudestaan, nykyisiä Liikennetietoja käytetään uuden reitin laskennassa. Jos päivitit kartan sen jälkeen kun reitti viimeksi tallennettiin, Clarion Mobile Map huomaa muutoksen ja laskee ajo-ohjeet viimeisimmän saatavissa olevan karttatiedon mukaan. Jos reitti halutaan tallentaa, se on tehtävä ennen suunnistuksen aloitusta. Suunnistuksen aikana Clarion Mobile Map poistaa kaikki etapit ja niihin pääsemiseen käytetyt tien osat, jotka on jo ohitettu suunnistuksen aikana. 32

33 3.9 Tallennetun reitin lataus 1. Paina ja valitse sitten,. 2. Valitse reitti jonka haluat suunnistaa. 3. Jos nykyinen GPS-sijainti halutaan säilyttää aloituspisteenä, reitti lasketaan uudelleen alkaen nykyisestä sijainnista. 4. Kartta ilmestyy näkyviin ja suunnistus voidaan aloittaa. 33

34 4 Pikaopas Seuraavilta sivuilta löydät kuvauksen Clarion Mobile Map-tuotteen eri valikkonäytöistä. 4.1 Karttanäyttö Clarion Mobile Map on tarkoitettu pääasiassa maalla navigointiin. Tämän vuoksi Clarion Mobile Map - ohjelman kartat näyttävät tavallisten paperisten tiekarttojen kaltaisilta. Clarion Mobile Map sisältää kuitenkin paljon enemmän kuin tavanomaiset paperikartat, kartan ulkonäköä ja sisältöä voi mukauttaa. Clarion Mobile Map-ohjelman tärkein ja käytetyin näyttö on Karttanäyttö. Karttanäyttö näyttää reitin tiedot ja matkan tiedot. Symboli Nimi Käännöksen esikatselu, eli seuraava reittitapahtuma Seuraavan jälkeinen reittitapahtuma (Käännöksen esikatselu -kentän alapuolella) Matkan tiedot Alin rivi Alimman rivin yläpuolinen rivi Nykyinen katu ja talon numerot vasemmalla ja oikealla Seuraava katu tai Seuraava paikkaunta Nykyinen GPS-sijainti (lähimmällä tiellä) Kohdistin (valittu sijainti kartalla) Kaistan tiedot Sininen viiva Aktiivinen reitti Nopeusrajoitus 34

35 4.1.1 Seuraavat kaksi reittitapahtumaa (Käännöksen esikatselu -kentät) Karttanäytöltä on varattu kaksi kenttää seuraavan kahden toimenpiteen (Matkasuunnitelmassa luetteloidun reittitapahtuman) näyttämiseen. Tapahtumaan tyyppi (käännös, kiertoliittymä, poistuminen moottoritieltä, jne.) ja sen etäisyys nykyisestä GPS-sijainnista näytetään. Useimmat kuvakkeista ovat erittäin intuitiivisia ja ne tunnetaan myös liikennemerkkeinä. Seuraavassa taulukossa on luettelo joistakin useimmin näkyvistä reittitapahtumista. Samat symbolit näkyvät kummassakin kentässä: Kuvake Käänny vasemmalle. Selostus Käänny oikealle. Käänny takaisin. Käänny loivasti oikealle. Käänny jyrkästi vasemmalle. Käänny vasemmalle. Jatka suoraan risteyksessä. Aja kiertoliittymään. Ympyrässä näkyy siitä pois ajettavan tien järjestysnumero, mutta vain seuraavaa kiertoliittymää koskien. Aja moottoritielle. Aja pois moottoritieltä. Aja lautalle. Aja lautalta. Lähestytään seuraavaa etappia. Lähetystään määränpäätä. Joissakin tilanteissa kun reittitapahtumat eivät ole tärkeitä, näissä kentissä näytetään muita hyödyllisiä tietoja. Ne selostetaan täällä: sivu

36 4.1.2 Kartan kohteet Kadut ja tiet Clarion Mobile Map esittää tiet ja kadut tavalla, joka vastaa paperikarttojen esitystapaa. Niiden leveys ja värit vastaavat niiden tärkeyttä, on helppo erottaa moottoritie pikkukadusta. Vinkki! Jos et halua nähdä kadunnimiä suunnistuksen aikana, kytke ne pois käytöstä (sivu 43) Kolmiulotteiset kohdetyypit Clarion Mobile Map tukee seuraavia kolmiulotteisia kohdetyyppejä: Tyyppi Kolmiulotteiset maamerkit Korkeusmalli Kohotiet Kolmiulotteiset rakennukset Kolmiulotteinen maasto Selostus Maamerkit ovat kolmiulotteisia tai rakennuksen kaltaisia taiteellisia esityksiä tärkeistä tai laajalti tunnetuista kohteista. Kolmiulotteisia maamerkkejä on saatavissa vain joissakin kaupungeista ja maista. Kukkulat ja vuoret näytetään 3D-karttanäytön taustalla ja ne esitetään värien kaksiulotteisella kartalla. Monimutkaiset risteykset ja korkeussuunnassa erotetut tiet (kuten sillat ja ylikulkutiet) näytetään kolmiulotteisina. Kokonaan kolmiulotteiset kaupungin rakennustiedot esittävät rakennusten todellista kokoa ja sijaintia kartalla. Rakennustiedot koskevat vain suurimpien kaupunkien keskustoja USA:ssa ja Euroopassa. Kolmiulotteisen maaston karttatiedoissa näkyy maaston korkeuden vaihtelut karttaa katsottaessa ja niitä voidaan käyttää reittikartalla kolmiulotteisena suunnistettaessa. Kartan kolmiulotteisen esitystavan hienosäätö tapahtuu painamalla ja valitsemalla sitten:,,, Aktiivisen reitin osat Clarion Mobile Map esittää reitin seuraavalla tavalla: Symboli Nimi Selostus Nykyinen GPS-sijainti: Nykyinen sijainti näkyy kartalla. Jos lähellä on teitä, se kohdistetaan lähimmän tien mukaan. Kohdistin (valittu sijainti kartalla) Etsi-valikosta valittu sijainti tai karttaa siirtämällä valittu karttapiste. Aloituspiste Reitin ensimmäinen piste. Yleensä jos GPS-sijainti on saatavissa, se on reitin 36
