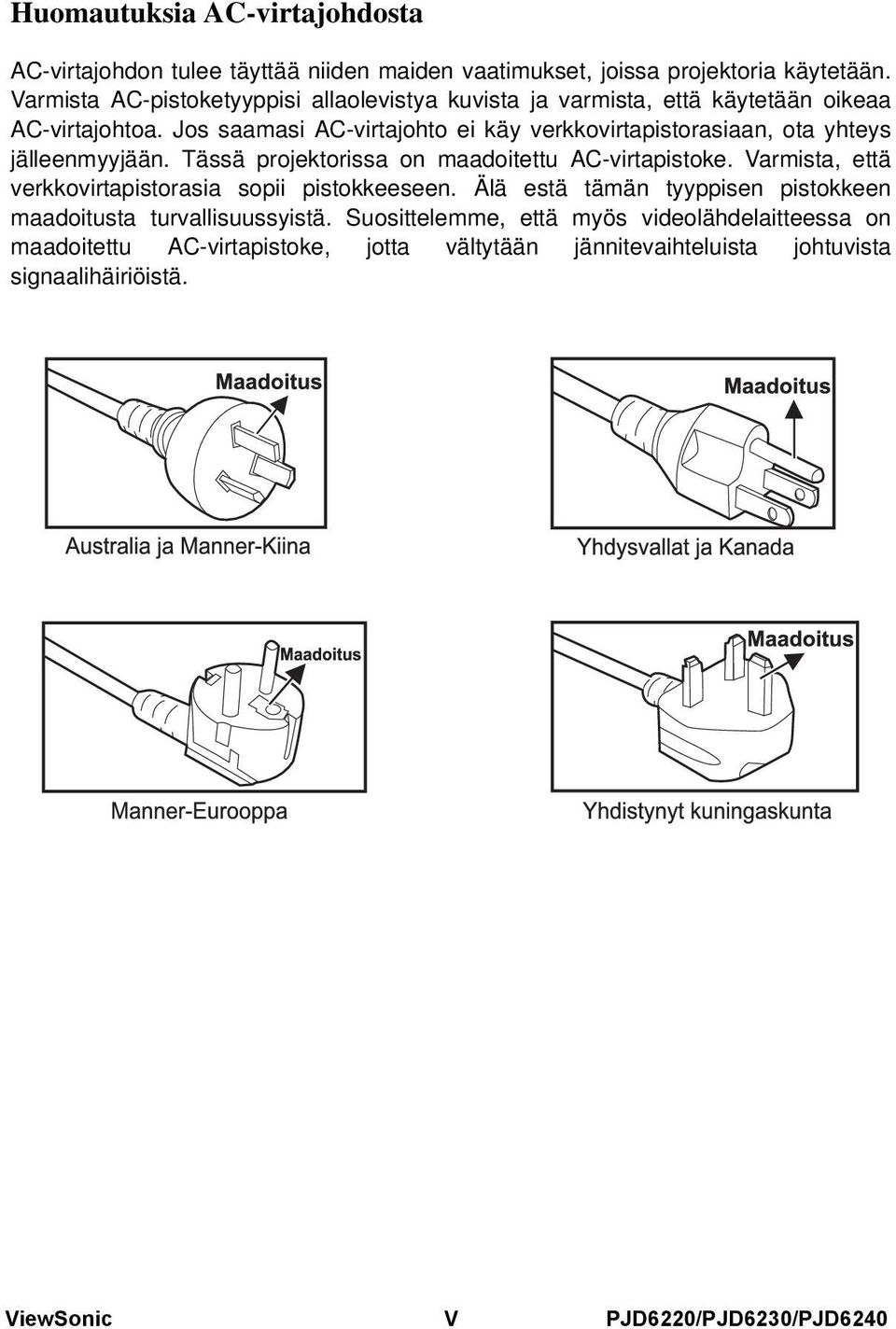

6 Huomautuksia AC-virtajohdosta AC-virtajohdon tulee täyttää niiden maiden vaatimukset, joissa projektoria käytetään. Varmista AC-pistoketyyppisi allaolevistya kuvista ja varmista, että käytetään oikeaa AC-virtajohtoa. Jos saamasi AC-virtajohto ei käy verkkovirtapistorasiaan, ota yhteys jälleenmyyjään. Tässä projektorissa on maadoitettu AC-virtapistoke. Varmista, että verkkovirtapistorasia sopii pistokkeeseen. Älä estä tämän tyyppisen pistokkeen maadoitusta turvallisuussyistä. Suosittelemme, että myös videolähdelaitteessa on maadoitettu AC-virtapistoke, jotta vältytään jännitevaihteluista johtuvista signaalihäiriöistä. ViewSonic V PJD6220/PJD6230/PJD6240

7 Sisällysluettelo Johdanto... 1 Projektorin ominaisuudet...1 Pakkauksen sisältö...2 Projektorin yleiskatsaus...3 Laitteen käyttö... 5 Ohjauspaneeli...5 Liitäntäportit...6 Kaukosäädin...7 Paristojen asentaminen...8 Kaukosäätimen käyttö...9 Asennus Projektorin liitännät...10 Projektorin virran kytkeminen päälle ja pois päältä...11 Projektorin säätäminen...12 Valikkokohtien toiminnot Network Control Huolto Linssin puhdistaminen...30 Projektorin kotelon puhdistaminen...30 Lampun vaihtaminen...31 Tekniset tiedot Liitteet LED-ilmaisimen viestit...34 RS-232 komento ja konfigurointi...35 Yhteensopivuustilat...40 Vianetsinta...41 ViewSonic PJD6220/PJD6230/PJD6240

8 Johdanto Projektorin ominaisuudet Projektorissa yhdistyvät korkealaatuinen optinen motoroitu heijastus ja käyttäjäystävällinen muotoilu toiminnan luotettavuuden ja laitteen helppokäyttöisyyden takaamiseksi. Projektorissa on seuraavat ominaisuudet: Single chip 0,55" Texas Instruments DLP -teknologia XGA (1024 x 768 pikseliä) Automaattinen kuvan uudelleenmitoitus (Auto-Sync) 1024 x 768:n kokonäytölle ja kuvanpakkausyhteensopivuus seuraaville: VGA, SVGA, XGA ja SXGA* Macintosh -yhteensopiva NTSC-, PAL-, SECAM- ja HDTV-yhteensopiva 15-pin D-Sub -liitin analogista videoliitäntää varten Käyttäjäystävällinen, monikielinen kuvaruutunäyttö Kehittynyt elektroninen trapetsikorjaus Verkkotoiminto kaukohallintaa varten Closed Captioning sisältyy * merkitsee pakattua. ViewSonic 1 PJD6220/PJD6230/PJD6240

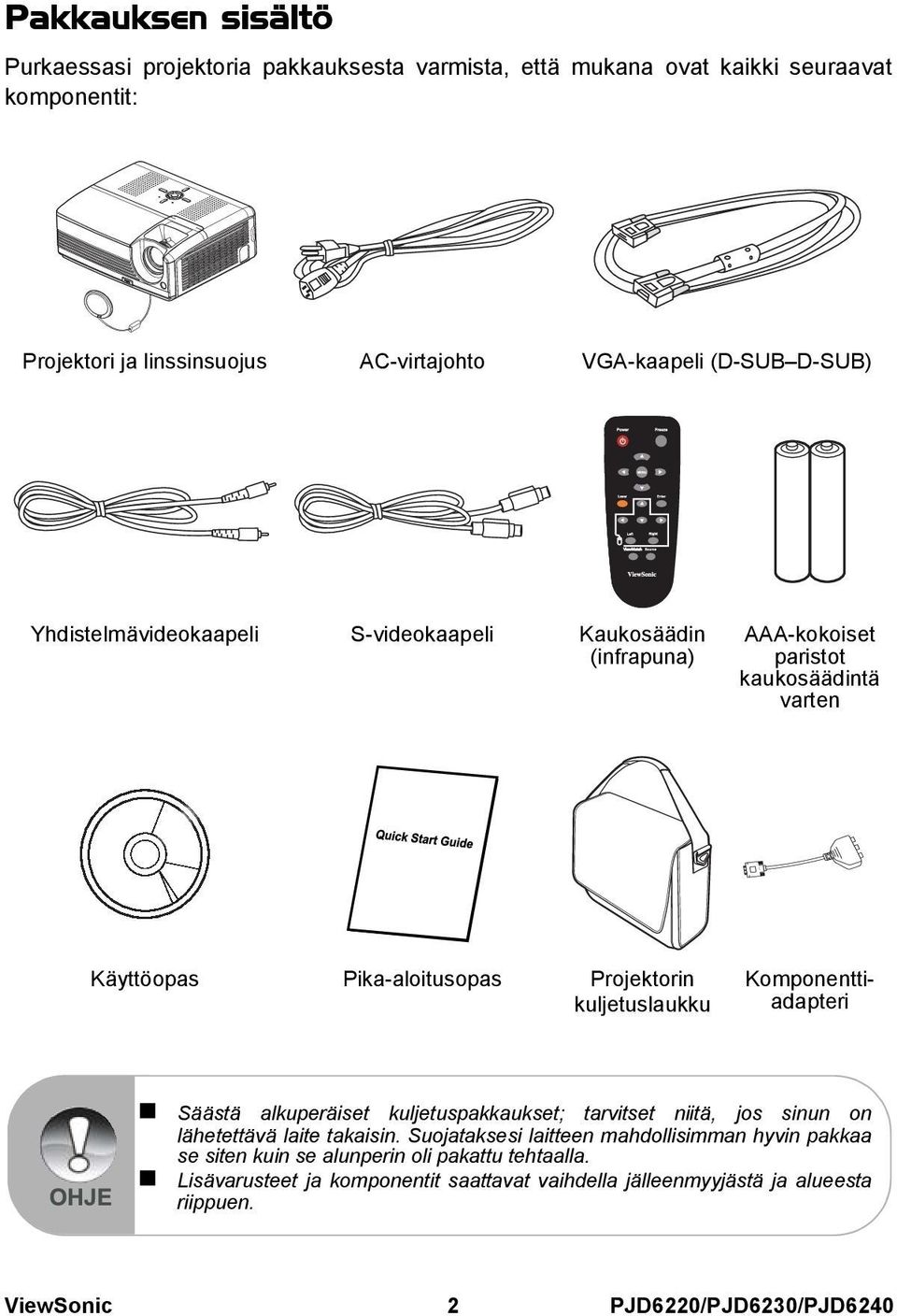

9 Pakkauksen sisältö Purkaessasi projektoria pakkauksesta varmista, että mukana ovat kaikki seuraavat komponentit: Projektori ja linssinsuojus AC-virtajohto VGA-kaapeli (D-SUB D-SUB) Yhdistelmävideokaapeli S-videokaapeli Kaukosäädin (infrapuna) AAA-kokoiset paristot kaukosäädintä varten Käyttöopas Pika-aloitusopas Projektorin kuljetuslaukku Komponenttiadapteri Säästä alkuperäiset kuljetuspakkaukset; tarvitset niitä, jos sinun on lähetettävä laite takaisin. Suojataksesi laitteen mahdollisimman hyvin pakkaa se siten kuin se alunperin oli pakattu tehtaalla. Lisävarusteet ja komponentit saattavat vaihdella jälleenmyyjästä ja alueesta riippuen. ViewSonic 2 PJD6220/PJD6230/PJD6240

10 Projektorin yleiskatsaus Näkymä edestä Linssinsuojus 1 7 Hissipainike 2 8 Linssinsuojuksen hihnanpidin 3 9 Heijastuslinssi 4 10 Infrapunakaukosäätimen etuanturi 5 11 Ilmastointiaukot 6 12 IAC-virtajohdon liitäntä Kaiutin Ohjauspaneeli Zoomausrengas Tarkennusrengas Lampun kansi ViewSonic 3 PJD6220/PJD6230/PJD6240

11 Näkymä takaa Liitäntäportit Kensington-lukko Infrapunakaukosäätimen anturi Ilmastointiaukot Näkymä alta Hissijalka Kattokiinnike (M4 x L7,5 mm) Kallistuksensäätöjalka Tätä projektoria voidaan käyttää kattoon kiinnitettynä. Kattokiinnike ei sisälly pakkaukseen. ViewSonic 4 PJD6220/PJD6230/PJD6240

12 Laitteen käyttö Ohjauspaneeli LED Lamp (Lampun LED-indikaattori) Katso kohtaa LED-indikaattorien viestit. Temp (Lämpötilan LED-indikaattori) Katso kohtaa LED-indikaattorien viestit. 6 5 Painikkeiden toiminta Neljä suuntapainiketta Käytä neljää suuntapainiketta kohteiden valitsemiseen tai valitsemiesi kohteiden säätämiseen. Enter Enter-painikkeella siirrytään alavalikkoon ja vahvistetaan valintoja. Aktivoidaan väriasetukset, lampun laskurin nollaus ja valikkokohtien tehdasasetukset. Resync Resynkronisoi projektorin tietokoneen syöttösignaalin mukaiseksi. Power Kytkee projektorin virran päälle tai pois päältä. Menu Näyttää kuvaruutunäytön valikkokohdat tai poistuu niistä. Source Voit valita syöttölähteen manuaalisesti. ViewSonic 5 PJD6220/PJD6230/PJD6240

13 Liitäntäportit LAN Verkko-ohjausta varten. Audio Out Liitä tähän kaiutin tai muu äänen ulostulolaite. Computer Out Liitä tähän tietokoneen näyttö tmv. Audio In Liitä ääniulostulo videolaitteesta tähän liitäntään. Computer In Liitä kuvan syöttösignaali (analoginen RGB tai komponentti) tähän liitäntään. Computer In Liitä kuvan syöttösignaali (analoginen RGB tai komponentti) tähän liitäntään. RS-232 Kun projektoria käytetään tietokoneen kautta, liitä tähän tietokoneen RS-232C-portti. S-Video Liitä S-videon ulostulo videolaitteesta tähän liitäntään. Video Liitä yhdistelmävideon ulostulo videolaitteesta tähän liitäntään. SERVICE Tämä liitäntä on tarkoitettu käyttöjärjestelmäpäivityksille. ViewSonic 6 PJD6220/PJD6230/PJD6240

14 Kaukosäädin Power Kytkee projektorin virran päälle tai pois päältä. Neljä suuntapainiketta -Käytä neljää suuntapainiketta kohteiden valitsemiseen tai valitsemiesi kohteiden säätämiseen. -Oikeanpuoleisesta napista saat toteutettua Blank screen - toiminnallisuuden. Katkaisee näytön väliaikaisesti. Paina uudelleen palauttaaksesi näytön. MENU Näyttää kuvaruutunäytön valikkokohdat tai poistuu niistä. Laser Suuntaa kaukosäädin näyttöä kohti, paina tätä painiketta ja pidä se pohjassa aktivoidaksesi laserosoittimen. Neljä suuntapainiketta (vain tietokonetila) Toimivat kuten tietokoneen näppäimistön nuolinäppäimet. Tämä toiminto on käytettävissä vain, kun projektori on yhdistetty tietokoneeseen USB-kaapelilla. Left (vain tietokonetila) Toimi kuten hiiren oikeanpuoleinen painike. Tämä toiminto on käytettävissä vain, kun projektori on yhdistetty tietokoneeseen USB-kaapelilla. ViewMatch Vaihda korkean kirkkauden (high brightness) suorituskyvyn tai tarkkuusvärin (Accuracy color) suorituskyvyn välillä. Source Voit valita syöttölähteen manuaalisesti. 9 Right (vain tietokonetila) Toimi kuten hiiren vasemmanpuoleinen painike. Tämä toiminto on käytettävissä vain, kun projektori on yhdistetty tietokoneeseen USB-kaapelilla. 10 Enter Vahvista valinta. 11 Freeze Paina "Freeze"-painiketta pysäyttääksesi näytöllä olevan kuvan. Paina uudelleen pysäyttääksest Freezetoiminnon. ViewSonic 7 PJD6220/PJD6230/PJD

15 Paristojen asentaminen 1. Avaa paristolokeron kansi kuvaan merkityn suunnan mukaisesti. 2. Asenna paristot paristolokeron sisään merkityn kaavion mukaisesti. 3. Sulje paristolokeron kansi. Pidä paristot poissa lasten ulottuvilta. On olemassa hengenvaara, jos paristo nielaistaan. Älä lataa käytettyä paristoa uudelleen, äläkä hävitä sitä polttamalla tai heittämällä veteen. Älä hävitä käytettyä paristoa kotitalousjätteen seassa. Hävitä käytetyt paristot paikallisten säädösten mukaisesti. On olemassa räjähdysvaara, jos paristo vaihdetaan vääränlaiseen. Vaihda vain samanlaiseen paristoon, jota valmistaja on suositellut. ViewSonic 8 PJD6220/PJD6230/PJD6240

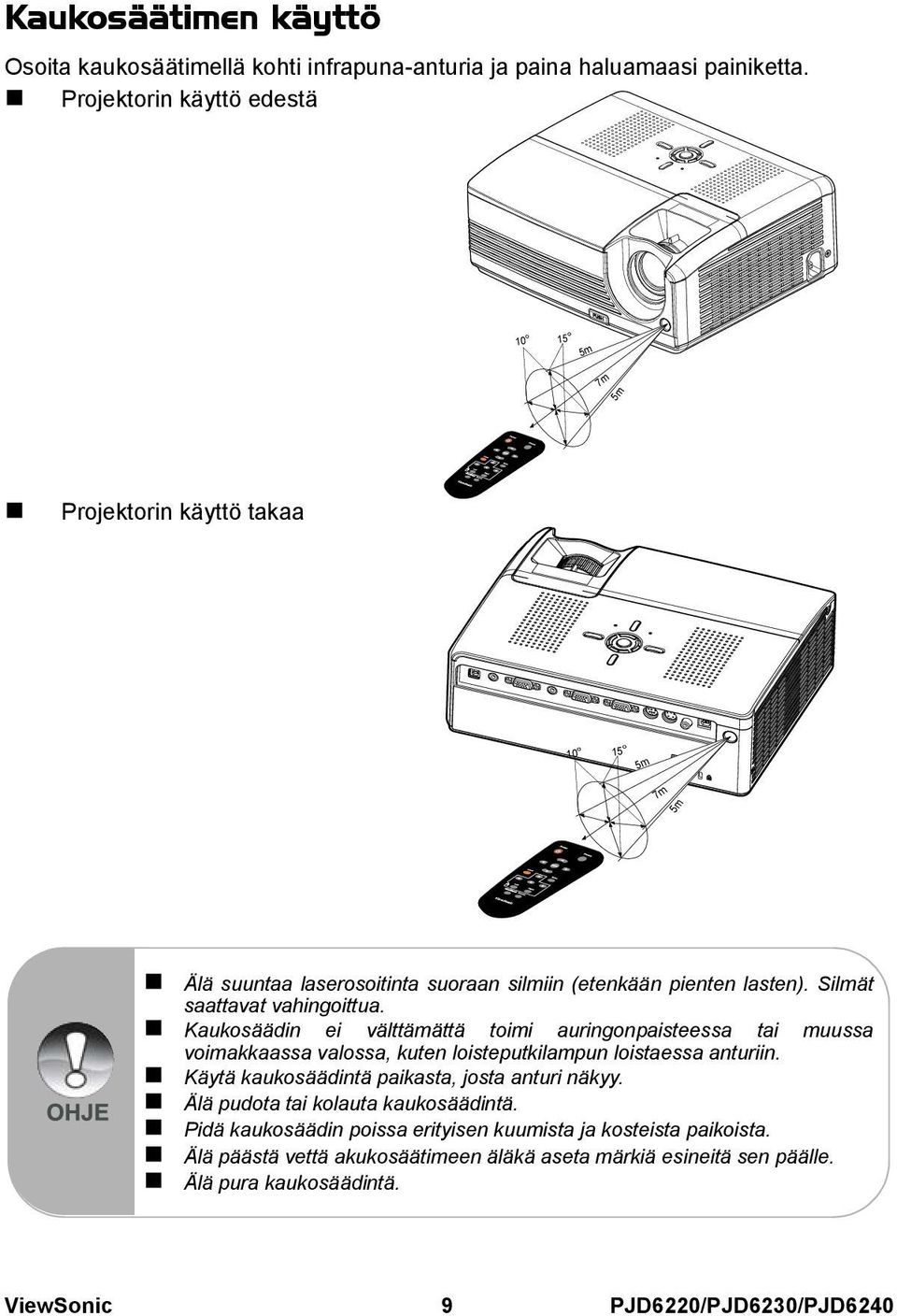

16 5m 5m Kaukosäätimen käyttö Osoita kaukosäätimellä kohti infrapuna-anturia ja paina haluamaasi painiketta. Projektorin käyttö edestä m 7m Projektorin käyttö takaa m 7m Älä suuntaa laserosoitinta suoraan silmiin (etenkään pienten lasten). Silmät saattavat vahingoittua. Kaukosäädin ei välttämättä toimi auringonpaisteessa tai muussa voimakkaassa valossa, kuten loisteputkilampun loistaessa anturiin. Käytä kaukosäädintä paikasta, josta anturi näkyy. Älä pudota tai kolauta kaukosäädintä. Pidä kaukosäädin poissa erityisen kuumista ja kosteista paikoista. Älä päästä vettä akukosäätimeen äläkä aseta märkiä esineitä sen päälle. Älä pura kaukosäädintä. ViewSonic 9 PJD6220/PJD6230/PJD6240

17 Asennus Projektorin liitännät VGA-kaapeli (D-Sub D-Sub) 1 5 Audiokaapeli 2 6 RS-232-kaapeli 3 7 USB-kaapeli 4 8 VGA (D-Sub) HDTV (RCA) -kaapeli S-videokaapeli Yhdistelmävideokaapeli Internet-kaapeli Laptop type Desktop type Projektoria ja ulkoista laitetta liitettäessä molempien laitteiden virtajohtojen tulisi olla irti seinäpistorasiasta. Yllä oleva kuva on esimerkkikytkentä. Se ei merkitse, että kaikki nämä laitteet voidaan tai täytyy kytkeä samanaikaisesti. Projektorin mukana toimitettavat johdot voivat olla erilaiset kuin yllä olevassa kuvassa. Mukana toimitettavat johdot perustuvat todelliseen toimitukseen. ViewSonic 10 PJD6220/PJD6230/PJD6240

18 Projektorin virran kytkeminen päälle ja pois päältä Projektorin virran kytkeminen päälle: 1. Poista projektorin linssinsuojus. 2. Liitä AC-virtajohto ja oheislaitteiden signaalikaapeli(t). 3. Paina -painiketta kytkeäksesi projektorin virran päälle. Kestää noin minuutin, että projektori lämpenee. 4. Kytke lähteen (tietokone, muistikirjamikro, DVD ym.) virta päälle. Projektori tunnistaa lähteen automaattisesti. Jos liität projektoriin useita lähteitä samanaikaisesti, paina Sourcepainiketta. Varoitus: Poista linssinsuojus ennen virran kytkemistä päälle. Älä koskaan katso linssiin lampun ollessa päällä. Se voi vahingoittaa silmiäsi. Erityisen tärkeää on, etteivät lapset pääse katsomaan linssiin. Projektorin virran kytkeminen pois päältä: 1. Paina -painiketta sammuttaaksesi projektorin lampun. Näyttöön tulee viesti "Power off? Press Power again" ("Katkaistaanko virta? Paina virtakatkaisijaa uudelleen"). 2. Paina vahvistukseksi -painiketta uudelleen. Jäähdytystuulettimet jatkavat jäähdytyskierroksen loppuun. Kun Lamp LED -indikaattori alkaa vilkkua, projektori on siirtynyt standby-tilaan. Jos haluat kytkeä projektorin virran takaisin päälle, sinun on odotettava, kunnes projektori on käynyt jäähdytyskierroksen loppuun ja siirtynyt standbytilaan. Kun projektori on standby-tilassa, voit vain painaa -painiketta käynnistääksesi projektorin uudelleen. 3. Irrota virtajohto seinäpistorasiasta ja projektorista. 4. Älä kytke projektorin virtaa päälle välittömästi sammuttamisen jälkeen. ViewSonic 11 PJD6220/PJD6230/PJD6240

19 Projektorin säätäminen Projektorin korkeuden säätäminen Projektorissa on hissijalka kuvakorkeuden säätämistä varten. Kuvan nostaminen tai laskeminen: 1. Kuvan nostamiseksi tai laskemiseksi paina hissipainiketta ja nosta tai laske projektorin etuosaa. Päästä irti painikkeesta lukitaksesi säädön. 2. Tasataksesi kuvan näytöllä käännä kallistuksensäätöjalkaa korkeuden hienosäätämiseksi. Välttääksesi vaurioittamasta projektoria varmista, että hissijalka ja kallistuksensäätöjalka ovat täysin sisäänvedettyinä ennen kuin asetat projektorin kuljetuslaukkuun. Projektorin zoomauksen ja tarkennuksen säätäminen 1. Tarkenna kuvaa kääntämällä tarkennusrengasta. Tarkennuksen ajaksi on suositeltavaa pysäyttää kuva. 2. Säädä kuvaa liu'uttamalla zoomausrengasta. ViewSonic 12 PJD6220/PJD6230/PJD6240

20 Heijastuskuvan koon säätäminen Katso alla olevaa kuvaa ja taulukkoa määrittääksesi näytön koon ja heijastusetäisyyden. 249,80 124,90 227,83 74,94 113,92 68,35 49,96 45,57 30,08 27,34 1,2m (Min,) 2,0m 3,0m 5,0m 10,0m(Max,) Heijastusetäisyys (metriä) Näytön koko (4:3 kuvasuhde diagonaalinen pituuus) Leveys (tuumaa) Korkeus (tuumaa) 1,2 30,08 27, ,96 45, ,94 68, ,90 113, ,80 227,83 Aseta projektori vaakasuoraan asentoon; muissa asennoissa projektori voi kuumeta sisältä liikaa ja vaurioitua. Varmista, että ilmastointiaukot eivät ole tukittuina. Älä käytä projektoria savuisessa ympäristössä. Savujäämiä voi kerääntyä kriittisiin osiin (esim. DMD:hen, linssiin ym.) ViewSonic 13 PJD6220/PJD6230/PJD6240

21 Valikkokohtien toiminnot Projektorissa on monikieliset kuvaruutunäytön valikot, joilla voit säätää kuvaa ja vaihtaa asetuksia. ViewSonic 14 PJD6220/PJD6230/PJD6240

22 Näin valikkoa käytetään 1. Paina Menu-painiketta ohjauspaneelista tai MENU-painiketta kaukosäätimestä avataksesi kuvaruutuvalikon. 2. Kun kuvaruutunäyttö avautuu, käytä painikkeita / valitaksesi päävalikon minkä tahansa kohdan. 3. Valittuasi halumasi päävalikkokohdan paina siirtyäksesi alavalikkoon säätöjen tekemistä varten. 4. Säädä asetuksia painikkein /. 5. Paina Menu-painiketta ohjauspaneelista tai MENU-painiketta kaukosäätimestä, ja päävalikko palaa näyttöön. 6. Poistuaksesi valikosta paina uudelleen Menu-painiketta ohjauspaneelista tai MENUpainiketta kaukosäätimesta. Kuvaruutunäytön valikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Picture (tietokone-/videotila) Brightness Kirkastaa tai tummentaa kuvaa. Contrast Aseta valoisien ja tummien alueiden välinen ero. Color Setting Säädä värilämpötilaa. Korkeammissa lämpötiloissa näytön saa näyttämään viileämmältä; alhaisemmissa lämpötiloissa lämpimämmältä. Jos valitset User, Red, Green - ja Blue -asetuksia voidaan säätää. Keystone Korjaa trapetsivääristymää. Aspect Ratio Valitse, kuinka kuva sovitetaan näytölle: 4:3 : Syöttölähde mitoitetaan sopimaan heijastusnäytölle. 16:9 : Syöttölähde mitoitetaan sopimaan näytön leveyteen. Image On monia tehdasasetuksia, jotka on optimoitu erilaisille kuville. PC : Tietokone tai muistikirjamikro. Movie : Kotiteatteri. srgb : PC-vakioväri. User : Tallentaa käyttäjän asetukset. Screen Type Valitse heijastusnäytön tyyppi. White Intensity Lisää valkoisten alueiden kirkkautta. Gamma Tehosta tummien alueiden vaikutusta. Mitä suurempi gamma-arvo, sitä kirkkaammalta tumma alue näyttää. ViewSonic 15 PJD6220/PJD6230/PJD6240

23 ComputerImage (tietokonetila) Frequency Säädä projektorin ajoitusta suhteessa tietokoneeseen. Tracking Säädä projektorin vaihetta suhteessa tietokoneeseen. H Position (vaakasuora asento) Säädä kuvaa vasemmalle tai oikealle heijastusalueella. V Position (pystysuora asento) Säädä kuvaa ylös tai alas heijastusalueella. Video Image (videotila) Color Säädä värien voimakkuutta. Sharpness Terävöitä tai pehmennä kuvaa. Tint Vaihtaa värejä kohti punaiseen tai vihreään. Sound (tietokone-/videotila) Volume Säädä äänenvoimakkuuta. Mute Katkaisee äänen väliaikaisesti. Setting (tietokone-/videotila) Menu Position Valitse valikon sijainti näyttöruudulla. Projection Säädä kuvaa sopimaan projektorin suuntaukseen: pystyyn tai ylösalaisin, näytön etualalla tai taustalla. Käännä kuvaa vastaavasti. Signal Type Määritä tietokonepäätteeseen lähde, jonka haluat heijastaa. Auto : Valitsee automaattisesti sopivimman värikylläisyyden aliotantajärjestelmän. Suositeltava!! YPbPr : Komponenttisignaalit 480p,576p,720p,1080i RGB : For VGA signaali YCbCr : Komponenttisignaalit 480i,576i Lamp Counter Näyttää lampun arvioidun käyttöajan (tunteina). ViewSonic 16 PJD6220/PJD6230/PJD6240

24 Lamp Counter Reset Nollaa lamppulaskurin tuntilukeman. Power Saving Jos mitään toimintoa ei suoriteta määritetyn ajan kuluessa, projektorin virta kytkeytyy automaattisesti pois päältä. Auto Source Hakee syöttölähteen automaattisesti. ECO Mode Käytä tätä toimintoa projektorin lampun himmentämiseen; näin alennat virrankulutusta ja lisäät lampun käyttöikää. High Altitude High Altitude-tilan kytkeminen päälle saa tuulettimet käymään keskeytyksettä täydellä nopeudella, jotta projektorin oikea jäähdytys olisi mahdollinen korkeilla paikoilla. Filter Mode Kun valinnainen ilmansuodatin on kiinnitettynä, varmista, että valittuna on suodatintila (Filter Mode); muutoin kone voi ylikuumeta ja sammua automaattisesti. OSD Timeout Aika, jonka ajan valikko säilyy näytöllä (valmiustilassa sekunteina). Option (tietokone-/videotila) Blank Screen Tyhjennä näyttö väliaikaisesti ja valitse näytön väri toiminnon ollessa aktiivisena. Start-up Screen Valitse aloitusruutu, joka näytetään, kun projektorin virta kytketään päälle tai kun signaalia ei syötetä. "User" on vangitsemasi näyttö. Screen Capture Vangitse projektorin nykyinen näyttö aloitusruuduksi. Salasana Aseta tai vaihda salasana. Kun salasanatoiminto lisätään, kuvan heijastaminen vaatii salasanan syöttämisen, kun virta kytketään päälle. DCR (Dynamic Contrast Ratio) Enable DCR parantaa edelleen kontrastisuhdetta tummentamalla mustat kohdat. Disable DCR jatkaa normaaliin kontrastin suorituskykyyn. DCR vaikuttaa lampun kestoikään ja järjestelmän melun suorituskykyyn. Closed Caption (vain Video- ja S-Video-lähteet) Ota käyttöön tai poista käytöstä suljetut kaappaukset valitsemalla CC1 (suljettu kaappaus 1, yleisin kanava), CC2 tai OFF. ViewSonic 17 PJD6220/PJD6230/PJD6240

25 Network Control Valitse joko RS232 tai LAN verkon ohjausta varten. Jos RS232 on valittu, käyttäjä ei kykene ohjaamaan projektoria LAN-verkon kautta ja päinvastoin. Network Config DHCP Enable: Kiinnitä IP-osoite projektoriin DHCP-palvelimesta automaattisesti. Disable: Kiinnitä IP-osoite manuaalisesti. IP Address Valitse IP-osoite. Subnet Mask Valitse aliverkon maskin numero. Gateway Valitse verkon oletus-yhdyskäytävä, joka on liitetty projektoriin. Language (tietokone-/videotila) Valitse näyttövalikossa käytettävä kieli. Factory Default (tietokone-/videotila) Palauta kaikkien valikkokohtien asetukset tehtaan oletusasetuksiksi. ViewSonic 18 PJD6220/PJD6230/PJD6240

26 Network Control Tämä ominaisuus tarjoa kyvyn kauko-ohjata ja hallita projektoria verkon kautta. Huomaa: 1024x768 näyttöresoluutio on suositeltava. Valmistelu: 1. Yhdistä internet-kaapelin toinen pää projektorilla olevaan LAN-liittimeen. 2. Yhdistä internet-kaapelin toinen pää tietokoneessasi olevan LAN-liittimeen. 3. Käännä projektori ja tietokone päälle. On olemassa kaksi keinoa yhdistää verkon ohjaukseen: A. Automaattinen IP-osoitteen asettaminen (DHCP): 1. Ota DHCP käyttöön projektorin OSD:stä, Network Config in alla. 2. Odota kunnes PC-palvelin vapauttaa IP-osoitteen projektorille. 3. Syötä Annettu IP-osoite (Esimerkiksi web-selaimen osoitepalkkiin ja paina Enter -näppäintä tai napsauta Go -painiketta. B. Manuaalinen IP-osoitteen asettaminen: 1. Mene tietokoneestasi Start > Control Panel > Network Connection ja napsuta hiiren oikealla painikkeella valitaksesi Properties. ViewSonic 19 PJD6220/PJD6230/PJD6240

27 2. Valitse Intel Protocol (TCP/IP) ja napsauta Properties. 3. Aseta IP-osoitteesi tietokoneellasi, ja napsauta OK. Napsauta Use the following IP address IP-osoite: , (aseta viimeinen numero erilaiseksi kuin projektorin IP-osoite). Subnet mask: ViewSonic 20 PJD6220/PJD6230/PJD6240

28 4. Syötä web-selaimen osoitepalkiin ja paina Enter -näppäintä tai napsauta Go -painiketta. 5. Sen jälkeen kun liittäminen on suoritettu loppuun, ohjausnäyttö on alla olevan kuvan mukainen Authority on the network control of Administrator & User: Status Item Description Administrator User Näytä projektorin nykyinen tila ja verkon konfigurointiasetukset. Date & Time Setting Käyttäjän Päivämäärä- ja Kellonaikaasetus. Control Panel Projektorin ohjaus verkon kautta. Network Network configuration & Password setup. Alert Setting Näytä ja aseta Hälytyskonfiguroinnit. Schedule Näytä ja aseta Aikatulutuskonfiguroinnit. ViewSonic 21 PJD6220/PJD6230/PJD6240

29 Login Syötä web-selaimen osoitepalkiin ja paina Enter -näppäintä tai napsauta Go -painiketta. Jos ylläpitäjän ja käyttäjän salasana on estetty, mennään suoraan Tila-sivulle. Jos Ylläpitäjän ja Käyttäjän salasana on otettu käyttöön Valitse Käyttäjänimesi ja anna salasana sisäänkirjautumista varten. ViewSonic 22 PJD6220/PJD6230/PJD6240

30 Tilatiedot: Kaikki tässä käsikirjassa olevat näyttökuvat näytetään, kun kirjaudut sisään Ylläpitäjän tunnuksella. Kuva on erilainen, jos kirjaudut sisään Käyttäjän tunnuksella. Item Description IP Address Näytä tämänhetkinen IP-osoite. Group Name Näytä ryhmän nimi. Projector Name Näytä projektorin nimi. System Status Näytä onko projektorin virta Päällä tai virta Pois (Toimeton) *. Input Source Näytä nykyinen tulolähde. Lamp Hours Näytä projektorilla lampun nyt käytetyt tunnit. Filter Hours Näytä projektorilla suodattimen nyt käytetyt tunnit. Projector Status Näytä projektorin nykyinen tila, joko toiminta normaalisti tai virhe löytynyt. Date(y/m/d) Näytä projektorille nyt asetettu päivämäärä. Time Näytä projektorille asetettu nykyinen kellonaika. * kun järjestelmän status näyttää Power Off (Inactive), se voi joko tarkoittaa, että projektori on sammutettu Power Off, tai projektorin verkon ohjaus on asetettu olemaan RS232 (Katso Network Control, Sivu 18 linkki projektorin kanssa). ViewSonic 23 PJD6220/PJD6230/PJD6240

31 Control Panel Item Date Setting Time Setting Projector Name Power Input Source Picture Brightness Contrast Color Temperature Keystone Picture Mode Aspect Ratio Freeze Computer Image Frequency Tracking H Position V Position Description Päivitä projektorille asetettu päivämäärä. Päivitä projektorille asetettu kellonaika. Napsauta Enter -painiketta asetusten tallentamiseksi. Näytä projektorille nykyinen projektorin nimi. Power On tai Power Off projektorille verkon kautta. Valitse tulolähde. Säätää kirkkauden asetuksen. Säätää kontrastin asetuksen. Valitsee värilämpötilan asetuksen. Säätää trapetsivääristymän asetuksen. Valitse kuvatilan asetuksen. Valitsee kuvasuhteen asetuksen. Ota käyttöön tai poista käytöstä pysäytyskuva-toiminto. Säätää taajuuden. Säätää jäljityksen. Säätää vaakasijainnin. Säätää pystysijainnin. ViewSonic 24 PJD6220/PJD6230/PJD6240

32 Video Image Color Tint Sharpness Audio Volume Mute Setting Menu Position Projection Auto Source ECO mode High Altitude OSD Timeout Language Factory Default Option ViewMatch White Intensity Gamma Signal Type Filter Mode Power Saving Start-up Screen Closed Caption Blank screen Säätää väriasetuksen. Säätää värisävyasetuksen. Säätää terävyysasetuksen. Säätää äänenvoimakkuuden asetuksen. Ota käyttöön tai poista käytöstä mykistys-toiminto. Säätää valikon sijainnin. Valitsee projektion asetuksen. Ota käyttöön tai poista käytöstä lähde-toiminto. Ota käyttöön tai poista käytöstä ECO-toiminto. Ota käyttöön tai poista käytöstä suuri korkeus -toiminto. Valitsee OSD-aikakatkaisun asetuksen. Valitsee halutun OSD-kielen. Ota käyttöön tai poista käytöstä tehdasoletus. Ota käyttöön tai poista käytöstä ViewMatch. Valitsee valkoisen intensiteetin asetuksen. Valitsee Gamma-asetuksen. Valitsee signaalin tyypin asetuksen. Ota käyttöön tai poista käytöstä suodatin-tila. Valitsee virransäästön asetuksen. Valitsee käynnistysruudun asetuksen. Valitsee suljetun kaappauksen asetuksen. Ota käyttöön tai poista käytöstä tyhjä-toiminto. Jos säätö ei näyttänyt oikein. refresh tai reload selain uudelleen. ViewSonic 25 PJD6220/PJD6230/PJD6240

33 Network Item Description Network DHCP Kiinnitä IP-osoite projektoriin DHCP-palvelimelta automaattisesti. Manual Kiinnitä IP-osoite manuaalisesti. IP Address Aseta IP-osoite, kun DHCP on otettu pois käytöstä. Subnet Mask Aseta aliverkkomaski, kun DHCP on otettu pois käytöstä. Gateway Aseta yhdyskäytävä, kun DHCP on otettu pois käytöstä. DNS Server Aseta DNS-palvelimen osoite, kun DHCP on otettu pois käytöstä. Group Name Create projector group. (Max pituus: 6 characters) Projector Name Create projector naming of the current projector. (Max pituus: 16 characters) Password Administrator -Enable Ota käyttöön ylläpitäjän salasana-toiminto. Administrator -Disable Poista käytöstä ylläpitäjän salasana -toiminto. New Password Aseta ylläpitäjän salasana. (Max pituus: 4 merkkiä) Confirm Password Anna uudelleen ylläpitäjän salasana. User - Enable Ota käyttöön käyttäjän salasana -toiminto. User - Disable Poista käytöstä käyttäjän salasana -toiminto. New Password Aseta käyttäjän salasana. (Max pituus: 4 merkkiä) Confirm Password Anna uudelleen käyttäjän salasana. Napsauta Submit -painiketta asetusten tallentamiseksi. ViewSonic 26 PJD6220/PJD6230/PJD6240

34 Alert Setting Item Description Setting To Aseta postihälytyksen osanottaja. (Max pituus: 40 merkkiä) Cc Aseta varmistuspostihälytyksen osanottaja. (Max pituus: 40 merkkiä) Subject Aseta hälytyssähköpostin aihe. (Max pituus: 30 merkkiä) From Aseta lähettäjän sähköpostiosoite. (Max pituus: 40 merkkiä) SMTP Setting Server Näin annat SMTP-palvelimen (Postipalvelimen) yrityksen nimen. Esimerkiksi: mail.viewsonic.com (Max pituus: 30 merkkiä) User Name Anna lähettäjän sähköpostitilin käyttäjän nimi. (Max pituus: 20 merkkiä) Password Anna lähettäjän sähköpostitilin salasana. (Max pituus: 14 merkkiä) Alert Condition Fan Lock Jäähdytyspuhallin ei toimi. Over Temperature Projektorin sisusta on ylikuumentunut. Lamp Fail Lamppu ei syty. Lamp Time Alert Lamppu on saavuttanut käyttökelpoisen kostoikänsä lopun täydessä toiminnassa. Ehdotetaan vaihtamista uuteen. Schedule Excution Error Aikataulun suoritusvirhe. Napsauta Submit -painiketta asetusten tallentamiseksi, napsauta sen jälkeen Issue Test Mail lähettääksesi testipostin tarkastamaan ovatko kaikki asetukset ja toiminnot oikein. ViewSonic 27 PJD6220/PJD6230/PJD6240

35 Schedule Aikataulu-toiminto on jaettu kahteen aikataulutusluokkaan kuten alla esitetään: Weekly Schedule: määrittää viikonpäivän, jolloin komento suoritetaan Napsauta Submit -painiketta uuden aikataulun luomiseksi. Aikataulun poistamieksi napsauta Cancel. Specific Day: määrittää kuukauden ja päivän, jolloin komento suoritetaan. Napsauta Submit -painiketta uuden aikataulun luomiseksi. Aikataulun poistamieksi napsauta Cancel. ViewSonic 28 PJD6220/PJD6230/PJD6240

36 Logout: ViewSonic 29 PJD6220/PJD6230/PJD6240

37 Huolto Projektori tarvitsee oikeanlaista huoltoa. Linssi on pidettävä puhtaana, sillä pöly, lika ja tahrat heijastuvat näytölle ja heikentävät kuvanlaatua. Jos muita osia on vaihdettava, ota yhteyttä jälleenmyyjään tai ammattitaitoiseen huoltohenkilökuntaan. Ennen projektorin osien puhdistamista projektori on aina ensin kytkettävä pois päältä ja irrotettava pistorasiasta. Varoitus: Älä koskaan avaa projektorin kansia. Projektorin sisällä oleva vaarallinen sähköjännite voi aiheuttaa vakavia loukkaantumisia. Älä yritä huoltaa laitetta itse. Jätä kaikki huoltotoimet ammattitaitoisen huoltohenkilökunnan suoritettaviksi. Linssin puhdistaminen Pyyhi linssi hellävaroen linssinpuhdistuspaperilla. Älä koske linssiin sormin. Projektorin kotelon puhdistaminen Pyyhi hellävaroen pehmeällä liinalla. Jos lika ja tahrat eivät lähde helposti, käytä vedellä kostutettua pehmeää liinaa tai vettä ja neutraalia puhdistusainetta ja pyyhi kuivaksi pehmeällä, kuivalla liinalla. Kytke projektorin virta pois päältä ja irrota virtajohto pistorasiasta ennen huoltotoimiin ryhtymistä. Varmista ennen linssin puhdistamista, että se on jäähtynyt. Älä käytä puhdistukseen muita aineita tai kemikaaleja kuin yllä mainittuja. Älä käytä bentseeniä äläkä tinnereitä. Älä käytä kemiallisia suihkutteita. Käytä vain pehmeää liinaa tai linssipaperia. ViewSonic 30 PJD6220/PJD6230/PJD6240

38 Lampun vaihtaminen Aikaa myöten projektoria käytettäessä projektorin lampun kirkkaus heikkenee asteittain ja lamppu särkyy helpommin. Suosittelemme lampun vaihtamista, jos näytöllä on varoitusviesti. Älä yritä vaihtaa lamppua itse. Ota yhteyttä ammattitaitoiseen huoltohenkilökuntaan lampun vaihtamiseksi. Lamppu on kuuma projektorin sammuttamisen jälkeen. Jos kosket lamppuun, voit saada palovammoja. Kun vaihdat lampun, odota vähintään 45 minuuttia, että lamppu jäähtyy. Älä milloinkaan koske lampun lasiin. Lamppu voi räjähtää vääränlaisen käytön vuoksi, mukaan lukien lampun lasin koskeminen. Lampun käyttöaika voi vaihdella lamppujen välillä ja käyttöympäristöstä riippuen. Kaikille lampuille ei voida taata samaa käyttöaikaa. Joidenkin lamppujen käyttöaika voi kulua loppuun nopeammin kuin muiden samanlaisten lamppujen. Lamppu voi räjähtää tärinän, iskun tai tuntien käyttämisestä johtuvan heikkenemisen seurauksena, kun sen käyttöaika on kulumassa loppuun. Räjähdysvaaran suuruus voi vaihdella projektorin ja lampun käyttöympäristöstä ja -olosuhteista riippuen. Käytä suojakäsineitä ja suojalaseja irrottaessasi ja kiinnittäessäsi lamppua. Nopeat virta päälle/virta pois -toiminnot vaurioittavat lamppua ja vähentävät sen käyttöaikaa. Odota vähintään 5 minuuttia projektorin virran kytkemisen jälkeen ennen kuin kytket sen pois päältä. Älä käytä lamppua paperin, vaatteiden tai muiden helposti syttyvien materiaalien läheisyydessä äläkä peitä sitä näillä materiaaleilla. Se voi aiheuttaa tulipalon. Älä käytä lamppua tilassa, jossa on käytetty herkästi syttyviä aineita, kuten tinneriä. Se voi aiheuttaa tulipalon tai räjähdyksen. Kun lamppua käytetään tilassa tai huoneessa, jonka ilma sisältää paljon happea, järjestä huolellinen ilmastointi. Jos otsonia hengitetään, se voi aiheuttaa päänsärkyä, pahoinvointia, huimausta jne. Lampun sisällä on epäorgaanista elohopeaa. Jos lamppu särkyy, lampun sisällä oleva elohopea pääsee ulos projektorista. Poistu välittömästi, jos lamppu särkyy laitetta käytettäessä ja tuuleta tilaa vähintään 30 minuuttia, jottei elohopeahöyry joutuisi hengitetyksi. Se voi olla terveydelle haitallista. ViewSonic 31 PJD6220/PJD6230/PJD6240

39 1. Kytke projektorin virta pois päältä. 2. Jos projektori on kiinnitetty kattoon, irrota se kiinnikkeistä. 3. Irrota virtajohto. 4. Löysää lampunkannen sivulla olevaa ruuvia ja irrota kansi. 5. Irrota ruuvit lamppumoduulista, nostaa kahvasta ja nosta moduuli ulos. 6. Aseta uusi lamppumoduuli projektoriin ja kiristä ruuvit. 7. Aseta lampunkansi takaisin paikalleen ja kiristä ruuvit. 8. Kytke projektorin virta päälle. Jos lamppu ei syty projektorin lämpeämisen jälkeen, yritä lampun asentamista uudelleen. 9. Tyhjää lamppulaskurin tuntimäärä. Katso Asetukset -valikkoa. Hävitä käytetyt lampun paikallsiten säädösten mukaisesti. Varmista, että ruuvit on kiristetty kunnolla. Löysät ruuvit voivat aiheuttaa loukkaantumisia tai onnettomuuksia. Koska lamppu on lasinen, älä pudota laitetta, äläkä naarmuta lasia. Älä käytä vanhaa lamppua uudelleen. Se voi aiheuttaa lampun räjähdyksen. Varmista ennen lampun vaihtamista, että projektori on kytketty pois päältä ja virtajohto on irrotettu pistorasiasta. Älä käytä projektoria ilman lampun kantta. ViewSonic 32 PJD6220/PJD6230/PJD6240

40 Tekniset tiedot Näyttötyyppi Single 0,55" DLP -paneeli Resoluutio (pikseliä) XGA ( ) Linssi Manuaalizoomaus (1,1x) Kontrastisuhde 2000:1 Näytön koko Lamppu PJD6220: 180W; PJD6230: 200W; PJD6240: 260W Syöttö-/lähtölähde D-Sub 15 pin, S-video, yhdistelmävideo, USB, RS-232, ääni sisään, ääni ulos, LAN (RJ-45-liitin) Kaiutin 10 W (5W x 2) Videoyhteensopivuus NTSC 3,58, NTSC4.43 PAL-60, M, N SECAM, HDTV (480i/p, 576i/p, 720p, 1080i) Pyyhkäisytaajuus Vaakasuunnassa Pystysuunnassa Ympäristö KHz Hz Käyttöympäristö: Lämpötila: 5 35 C Kosteus: 30 85% Säilytys: Lämpötila: C Kosteus: 30 85% AC V, Hz 277 x 223 x 110 mm 2,5 kg Virtavaatimus Mitat Paino Huomautus: Suunnittelu ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. ViewSonic 33 PJD6220/PJD6230/PJD6240

41 Liitteet LED-indikaattorien viestit LED-tyyppi Väri Tila Merkitys LAMP LED TEMP LED LAMP LED TEMP LED LAMP LED TEMP LED LAMP LED TEMP LED LAMP LED TEMP LED LAMP LED TEMP LED LAMP LED TEMP LED Vihreä Off Vihreä Vihreä Vihreä Vihreä Keltainen Vihreä Keltainen Keltainen Vihreä Punainen Keltainen Off Vilkkuu - Kiinteä Vilkkuu Kiinteä Kiinteä Kiinteä Kiinteä Kiinteä Kiinteä Kiinteä Vilkkuu Kiinteä - Projekori on standby-tilassa. Projektorin tuuletinjärjestelmässä on jotakin vialla, joten projektori ei voi käynnistyä. Lamppu on hyvässä kunnossa ja heijastaa kuvaa täydellä kirkkaudellaan. Lamppu on saavuttanut käyttöikänsä pään, ja se on vaihdettava pian. Lamppu jatkaa palamista niin kauan kuin se toimii. Vaihda lamppu. Jos lamppu ei pala, se voi aiheuttaa virranrajoittimen toimintahäiriön. Projektoria sammutetaan, ja tuulettimen moottori jäähdyttää lamppua. Älä irrota virtajohtoa äläkä kytke virtaa pois päältä ennen kuin Lamp LED muuttuu vilkkuvaksi. Tuulettimen moottori kytkeytyy pois päältä, kun lamppu on jäähtynyt. Lämpötila on liian korkea. Lamppu sammuu. Tuulettimen moottori jäähdyttää lamppua. Lamppu ei syty. Jos lämpötila on liian korkea, tuulettimet jäähdyttävät lampun. ViewSonic 34 PJD6220/PJD6230/PJD6240

42 RS-232-komento ja konfigurointi RS232 Serial Remote Control Command Item Description Baud Rate Parity Bit ei mitään Data Bit 8 Stop Bit 1 Assign Port COM1 Power On Command Send String BE, EF, 10, 05, 00, C6, FF, 11, 11, 01, 00, 01, 00 Power Off Command Send String BE, EF, 03, 06, 00, DC, DB, 69, 00, 00, 00, 00, 00 Source Command Send String BE, EF, 02, 06, 00, 57, D0, 2E, 00, 00, 00, 00, 00 Auto-Sync Command Send String BE, EF, 02, 06, 00, 86, D1, 2F, 00, 00, 00, 00, 00 Menu (for OSD) Command Send String BE, EF, 02, 06, 00, E9, D3, 30, 00, 00, 00, 00, 00 Up (for OSD) Command Send String BE, EF, 02, 06, 00, 6D, D2, 34, 00, 00, 00, 00, 00 ViewSonic 35 PJD6220/PJD6230/PJD6240

43 Down (for OSD) Command Send String BE, EF, 02, 06, 00, 0B, D2, 32, 00, 00, 00, 00, 00 Left (for OSD) Command Send String BE, EF, 02, 06, 00, DA, D3, 33, 00, 00, 00, 00, 00 Right (for OSD) Command Send String BE, EF, 02, 06, 00, 38, D2, 31, 00, 00, 00, 00, 00 Blank Screen Command Send String BE, EF, 02, 06, 00, DF, DF, 66, 00, 00, 00, 00, 00 Keystone Command Send String BE, EF, 02, 06, 00, 3D, DE, 64, 00, 00, 00, 00, 00 Keystone Up Command Send String BE, EF, 03, 06, 00, 10, DB, 65, 00, 00, 00, 00, 00 Keystone Down Command Send String BE, EF, 03, 06, 00, 23, DB, 66, 00, 00, 00, 00, 00 Image Command Send String BE, EF, 03, 06, 00, F2, DA, 67, 00, 00, 00, 00, 00 Response 6 ViewSonic 36 PJD6220/PJD6230/PJD6240

44 ViewMatch Command Send String BE,EF,03,06,00,38,5A,88,00,00,00,00,00 Response 6 Aspect Ratio Command Send String BE, EF, 03, 06, 00, 0D, DA, 68, 00, 00, 00, 00, 00 ECO On Command Send String BE, EF, 03, 06, 00, EF, DB, 6A, 00, 00, 00, 00, 00 ECO Off Command Send String BE, EF, 03, 06, 00, 3E, DA, 6B, 00, 00, 00, 00, 00 Auto Source On Command Send String BE, EF, 03, 06, 00, 89, DB, 6C, 00, 00, 00, 00, 00 Auto Source Off Command Send String BE, EF, 03, 06, 00, 58, DA, 6D, 00, 00, 00, 00, 00 Factory Reset Command Send String BE, EF, 03, 06, 00, 6B, DA, 6E, 00, 00, 00, 00, 00 Lamp Hour Command Send String BE, EF, 03, 06, 00, BA, DB, 6F, 00, 00, 00, 00, 00 Response Lamp Hour ViewSonic 37 PJD6220/PJD6230/PJD6240

45 Firmware Version Command Send String BE, EF, 03, 06, 00, D5, D9, 70, 00, 00, 00, 00, 00 Response Version System Status Command Send String BE, EF, 03, 06, 00, 04, D8, 71, 00, 00, 00, 00, 00 Response 03 :Projector ON (Normal Mode) Volume Command Send String BE, EF, 02, 06, 00, F8, DC, 71, 00, 00, 00, 00, 00 Volume+ Command Send String BE, EF, 02, 06, 00, F1, DE, 68, 00, 00, 00, 00, 00 Volume-Command Send String BE, EF, 02, 06, 00, 20, DF, 69, 00, 00, 00, 00, 00 Mute (Audio) Command Send String BE, EF, 02, 06, 00, 0E, DE, 67, 00, 00, 00, 00, 00 Vaihda Computer1 (Analog RGB) -kavakomentoon Send String BE, EF, 03, 19, 00, 19, 29, 01, 47, 02, CC, CC, 00 Vaihda YcbCr-kanavakomentoon Send String BE, EF, 03, 19, 00, 89, E8, 01, 47, 02, CC, CC, 00 ViewSonic 38 PJD6220/PJD6230/PJD6240

46 Vaihda S-Video-kanavakomentoon Send String BE, EF, 03, 19, 00, E8, 69, 01, 47, 02, CC, CC, 00 Vaihda Composite Video -kanavakomentoon Send String BE, EF, 03, 19, 00, 78, A8, 01, 47, 02, CC, CC, 00 Vaihda HDTV(Y-Pb-Pr) -kanavakomentoon Send String BE, EF, 03, 19, 00, DA, 2B, 01, 47, 02, CC, CC, 00 Vaihda Computer2(Analog RGB) -kanavakomentoon Send String BE, EF, 03, 19, 1E, 90, 72, 01, 47, 02, CC, CC, 00 * Vaihda YcbCr-kanavakomentoon ja Vaihda HDTV(Y-Pb-Pr) -kavakomentoon -lähtöefektit ovat sama kuin Vaihda Computer1 (Analoginen RGB) kanavakomentoon -lähtöefekti. CTSZ RSTZ TXD RXD GND ViewSonic 39 PJD6220/PJD6230/PJD6240

47 Yhteensopivuustilat Tietokone: Yhteensopiva Resoluutio H-Sync [KHz] V-Sync [Hz] VGA 640 x ,5 59,9 37,9 72,8 37,5 75,0 43,3 85,0 SVGA 800 x ,2 56,3 37,9 60,3 48,1 72,2 46,9 75,0 53,7 85,1 XGA 1024 x ,4 60,0 56,5 70,1 60,0 75,0 68,7 85,0 SXGA 1152 x ,0 70,0 67,5 75, x ,0 60,0 75,0 75, x ,0 60,0 WXGA 1280 x ,8 60,0 60,3 74,9 68,6 84, x ,7 59,8 62,8 74,9 Video: Signaali Vaakasuuntainen taajuus (khz) Pystysuuntainen taajuus (Hz) 480i 15,8 khz 60 Hz 480p 31,5 khz 60 Hz 576i 15,6 khz 50 Hz 576p 31,3 khz 50 Hz 720p 45,0 khz 60 Hz 720p 37,5 khz 50 Hz 1080i 33,8 khz 60 Hz 1080i 28,1 khz 50 Hz ViewSonic 40 PJD6220/PJD6230/PJD6240

48 Vianetsintä Katso alla luetellut merkit ja toimenpiteet ennen projektorin viemistä korjaukseen. Jos ongelma ei katoa, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskulseen. Katso myös "Indikaattorien viestit". Käynnistymisongelmat Jos valo ei syty: Varmista, että virtajohdon toinen pää on varmasti kytketty projektoriin ja toinen pää liitetty toimivaan seinäpistorasiaan. Paina virtapainiketta uudelleen. Irrota virtajohto ja odota hetki, liitä se sitten takaisin ja paina virtapainiketta uudelleen. Kuvaan liittyvät ongelmat Jos hakulähde näkyy: Paina Source-painiketta vielä yhden tai useamman kerran valitaksesi toisen aktiivisen syöttölähteen. Varmista, että ulkoisen lähteen virta on kytketty päälle ja yhdistetty. Jos kyseessä on tietokoneliitäntä, varmista, että muistikirjamikron ulkoinen videoportti on kytketty päälle. Katso tietokoneen ohjekirjaa. Jos kuva on tarkennusalueen ulkopuolella: Varmista, että linssinsuojus on auki. Säädä tarkennusrengasta kuvaruutuvalikon ollessa näytöllä. (Kuvan koko ei saisi vaihdella; jos se vaihtelee, säädät zoomaus- et tarkennusrengasta.) Tarkista, tarvitseeko heijastuslinssi puhdistamista. Jos kuva lepattaa tai häilyy tietokoneliitännällä: Paina Resync-painiketta ohjauspaneelista. Paina Menu-painiketta ohjauspaneelista tai MENU-painiketta kaukosäätimesta, siirry kohtaan Computer Image ja säädä Frequency tai Tracking. Kaukosäädinongelmat Jos kaukosäädin ei toimi: Varmista, ettei mikään ole esteenä projektorin edessä tai takana olevalle kaukosäätimen tunnistimille. Käytä kaukosäädintä tarpeeksi läheltä. Suuntaa kaukosäädin näytölle tai projektorin eteen tai taakse. Siirrä kaukosäädintä siten, että se on suoremmin projektorin edessä tai takana, eikä liian kaukana sivulla. ViewSonic 41 PJD6220/PJD6230/PJD6240

49 Asiakastuki Katso teknisen tuen ja huollon yhteystiedot alla olevasta taulukosta tai ota yhteyttä jälleenmyyjääsi. HUOMAUTUS: Tarvitset tuotteen sarjanumeron. Maa/alue Web-sivusto Puhelin Suomi ViewSonic 42 PJD6220/PJD6230/PJD6240
