1 Vento V Connect Syklonialipaineilmanpoistin Lämmitys-, jäähdytys- ja aurinkoenergiajärjestelmiin

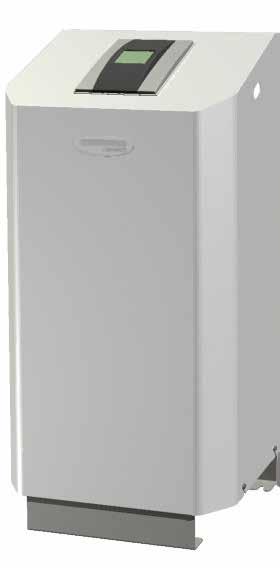

2 IMI NEUMATEX / Veden laatu / Vento V Connect Vento V Connect Vento V Connect on syklonitoiminen alipaineilmanpoistin lämmitys-, jäähdytys- ja aurinkoenergiajärjestelmiin. Sen käyttö on erityisen suositeltavaa, kun vaaditaan korkeaa suorituskykyä, kompaktia muotoilua ja tarkkuutta. BrainCube Connect ohjausyksikkö tuo liittämisen uudelle tasolle mahdollistaen reaaliaikaisen yhteydenpidon rakennusvalvontajärjestelmään (BMS), toisiin BrainCube yksikköihin sekä etäkäytön. Tärkeimmät ominaisuudet > > Suurempitehoinen syklonia hyödyntävä alipaineilmanpoistin Vähintään 50% tehokkaampi kuin useimmat muut alipaineilmanpoistimet. > > Suora jälkitäyttöveden kaasunpoisto Lisäsuoja korroosiota vastaan > > Helposti suoritettavat käyttöönotto, etäkäyttö ja vianetsintä Automaattinen kalibrointi ja tarvittavat liitännät IMI-palvelimeen ja BMSjärjestelmiin vakiona. Tekniset tiedot - -ohjausyksikkö Käyttöalue: Vesikiertoiset lämmitys-, jäähdytys- ja aurinkoenergiajärjestelmät. EN 12828, EN 12976, ENV 12977, EN 12952, EN mukaisiin järjestelmiin. Väliaine: Ei syövyttävä ja vaaraton väliaine. Jäänestoaineen kesto 50% seos. aine: ienin sallittu paine, Smin: -1 bar Rakennepaine, S: katso tuotteet Lämpötila: ienin hyväksyttävä lämpötila, TSmin: 0 C Suurin hyväksyttävä lämpötila, TS: 90 C Suurin sallittu ympäröivä lämpötila, TA: 40 C ienin sallittu ympäröivä lämpötila, TAmin: 0 C Jännite: 1 x 230V (-/+ 10%), 50 Hz Sähköliitännät: 1 pistotulppa (sisältää laitepistokkeen) tulojännite 230V (ulkoiset sulakkeet tulee valita tehontarpeen ja paikallisten sähkömääräysten mukaisesti) 3 potentiaalivapaata ulostuloa (NO) hälytysten lähettämiseksi (230V maks. 2A) 1 RS 485 Tulo/Lähtö 1 Ethernet RJ45 portti 1 USB portti Kotelointiluokka: I 54 EN mukaisesti Mekaaniset liitännät: Sin1: tulo järjestelmästä G3/4 Sout: meno järjestelmään G3/4 Swm: tulo veden jälkitäytölle G3/4 Materiaali: Metalliosat jotka ovat kosketuksissa virtausaineen kanssa hiiliterästä, valurautaa, ruostumatonta terästä, AMETAL lia, messinkiä, punametallia. Kuljetus ja varastointi: Kuivassa tilassa suojattuna jäätymiseltä. Tyyppihyväksyntä: CE-testattu valmistettu direktiivien 2004/108/EC ja 2006/95/EC mukaisesti. 2

3 Toiminta, varusteet ja ominaisuudet ohjausyksikkö - BrainCube Connect ohjaus älykkääseen, täysin automaattiseen ja turvalliseen järjestelmän käyttöön. Itseoptimoituva, varustettu muistitoiminolla. - Resistiivinen 3.5 TFT valaistu, värillinen kosketusnäyttö. Web-pohjaiset liitännät etäkäyttöön ja reaaliaikaiseen seurantaan. Käyttäjäystävällinen, toimintoihin keskittyvä valikko varustettuna vieritys ja kosketustoiminnoilla, askel askeleelta opastava käynnistysopas ja avustavat ponnahdusikkunat. Kaikki oleelliset parametrit ja toimintatilat esitetään tekstinä ja/ tai kuvina. Monikielinen. - Standardoidut integroidut liitännät (Ethernet, RS 485) IMI palvelimeen ja BMS-järjestelmiin (Modbus ja IMI neumatex protokolla). - Ohjelmistopäivitykset ja tietojen keruu on mahdollista suorittaa USB portin kautta - Tietojen keruu ja järjestelmäanalyysi, kronologinen viestien muisti tärkeysjärjestyksessä, etäkäyttö ja reaaliaikainen seuranta ajoitettu automaattinen itsetestaus. - Korkealaatuinen metallikuori. Tyhjiökaasunpoisto - Virtauskapasiteetti noin 1000 l/h järjestelmän ilmaukseen. - Vacusplit: Jatkuvakäyttöinen syklonitekniikkaa hyödyntävä kaasunpoisto-ohjelma. Kaasunpoisto järjestelmän vedestä lähes 100%. Mikäli kaasua ei havaita eco-automaattitoiminta säästä pumpun sähköenergiaa. - Oxystop-kaasunpoisto: Jälkitäyttöveden välitön kaasunpoisto. ienentää merkittävästi jälkitäyttöveden happipitoisuutta. Sekä järjestelmän vedestä ja lisätäyttövedestä poistetaan kaasut turvallisesti erityismuotoillussa sykloniastiassa (in sisällä). Tämän ansiosta paisunta-astian vesi voidaan pitää matalalämpötilaisena ja sitä ei tarvitse eristää. Suoja järjestelmää korroosiolta. Veden jälkitäyttö - Softsafe: lisävarusteena saatavan veden pehmennyslaitteen valvonta ja säätö. DNe vakioarvot Vento V_ kytkentäputkille V_4.1 V_6.1 V_8.1 V_10.1 V_14.1 ituus noin 5 m saakka DNe ituus noin 10 m saakka DNe ituus noin 30 m saakka DNe ikavalinta Toiminta-alue dpu Tyyppi V 4.1 V 6.1 V 8.1 V 10.1 V bar dpu V_4.1 V_6.1 V_8.1 V_10.1 V_14.1 dpu min bar dpu max bar

4 IMI NEUMATEX / Veden laatu / Vento V Connect Laitteet Liitäntälinjat Vento V_: taulukko DNe leno Veden jälkitäyttölaite yhdistettynä Vento V Connectiin. Ohjaus tapahtuu Vento V BrainCuben kautta. leno Refill Veden pehmennys- ja demineralisaatio yhdistettynä Vento V Connectiin. Säätö suoritetaan in BrainCubella. Suoraan liitettävillä vedenpehmennyslaitteiden minimivirtaama tulee olla 1300 l/h. Jos veden käsittelylaitteen minimivirtaama on pienempi, tulee ennen vesimittaria käyttää virtauksenrajoitinta. (240 l/h virtauksenrajoitin toimitetaan Venton mukana). Zeparo ZUT tai ZU asennetaan korkeimpiin kohtiin ilmaamaan täytön ja tyhjennyksen aikana. Lian ja magnetiitin erotus asennetaan paluulinjaan ennen lämmöntuottolaitetta. Muut lisävarusteet, tuotteet ja yksityiskohdat: Tuotetiedot leno Refill, Zeparo ja Lisävarusteet Kytkentäkaavio periaate Vento V Harmaa alue on valinnainen leno / leno Refill leno BA4 R Vento V.1 E(C) leno AB 5 Sin1 Sout T SYS leno AB5 R + leno Refill V 10/14 T ECO V3 leno BA4 R + leno Refill Swm V1 T W WM FL Asennus +5 C C 1x230V

5 Esimerkkijärjestelmä Vento V.1 E Connect lämmitysjärjestelmään 1 pumpulla, syklonialipaineilmanpoistin, leno BA4 R veden jälkitäyttöön ja leno Refill jälkitäyttöveden pehmennykseen ja demineralisaatioon. Esimerkiksi lämmitysjärjestelmiin, joiden paluulämpötila tr 90 C (saattaa tarvita muutoksia täyttääkseen paikallisen lainsäädännön vaatimukset.) ZUT tmax DSV...DGH Statico SD/SU min SD 80 Hst Q psvs DLV tr > 500 mm Sout Sin1 Zeparo G Force DNe pw 2-10 bar tw 5-65 C Swm Vento Connect Vento V 1.EC Connect jäähdytysjärjestelmään 1 pumpulla, syklonialipaineilmanpoistin ja leno BA4 R veden jälkitäyttöön. Esimerkiksi jäähdytysjärjestelmiin, joiden paluulämpötila on 0 C < tr (saattaa tarvita muutoksia täyttääkseen paikallisen lainsäädännön vaatimukset.) ZUT tmax DSV...DGH Statico SD/SU min SD 80 Hst Q psvs DLV tr > 500 mm Sout Sin1 Zeparo G Force DNe pw 2-8 bar tw 5-30 C Swm Vento Connect Zeparo G-Force keskitettyyn lianerotukseen. Zeparo ZUT automaattiseen ilmaukseen täytön ja tyhjennyksen aikana. Muut lisävarusteet, tuotteet ja yksityiskohdat: Tuotetiedot leno, Zeparo ja Lisävarusteet 5

6 IMI NEUMATEX / Veden laatu / Vento V Connect -ohjausyksikkö, Vento V Connect B Vento V.1 E Connect Syklonialipaineilmanpoistin. 1 pumppu, 2 magneettiventtiiliä, 1 syklonialipaineilmanpoistoyksikkö, liitäntä veden jälkitäyttöyksikölle varustettuna magneettiventtiilillä sekä vesimittarilla ja BrainCube ohjausyksikkö. H T Tyyppi B H T m el [kw] VNd [m 3 ] SL [db(a)] dpu 10 bar (S) V 4.1 E , ~55* 1-2, V 6.1 E ,1 300 ~55* 1,5-3, V 8.1 E ,4 300 ~55* 2-4, V 10.1 E ,7 300 ~60* 3,5-6, bar (S) V 14.1 E ,7 300 ~60* 5, T = Laitteen kokonaissyvyys VNd = Vesitilavuus, jolle laite on mitoitettu el = Sähkökuorma dpu = Tyoskentelypainealue *) umppu käy -ohjausyksikkö, Vento V Connect eristetty malli B Vento V.1 EC Connect Syklonialipaineilmanpoistin. 1 pumppu, 2 magneettiventtiiliä, 1 syklonialipaineilmanpoistoyksikkö, liitäntä veden jälkitäyttöyksikölle varustettuna magneettiventtiilillä sekä vesimittarilla ja BrainCube ohjausyksikkö. Kondenssivesisuojattu jäähdytyseristys. H T Tyyppi B H T m el [kw] VNd [m 3 ] SL [db(a)] dpu 10 bar (S) V 4.1 EC , ~55* 1-2, V 6.1 EC ,1 300 ~55* 1,5-3, V 8.1 EC ,4 300 ~55* 2-4, V 10.1 EC ,7 300 ~60* 3,5-6, bar (S) V 14.1 EC ,7 300 ~60* 5, T = Laitteen kokonaissyvyys VNd = Vesitilavuus, jolle laite on mitoitettu el = Sähkökuorma dpu = Tyoskentelypainealue *) umppu käy 6

7 leno veden jälkitäyttölaitteet B L leno BA4 R Veden jälkitäytön venttiilisarja Vento/Transfero Connectiin. Käsittää sulkuventtiilin, yksisuuntaventtiilin ja standardin EN 1717 mukaisen takaisinvirtauksen estimen tyyppi BA (suojausluokka 4). Varustettuna liitännöillä leno Refill laitteisiin. Liitäntä (Swm): G1/2 H Tyyppi S B L H m qwm [l/h] BA4 R , H1 T leno AB5 Veden jälkitäytön venttiilisarja Vento/Transfero Connectiin. Käsittää sulkuventtiilin, yksisuuntaventtiilin ja standardin EN 1717 mukaisen erotussäiliön tyyppi BA (suojausluokka 4). Asennetaan yksiköiden taakse. Voidaan käyttää kun halutaan liittää kolmannen osapuolen valmistama veden pehmennyslaite, joka ei täytä minimivirtaamavaatimusta 1300l/h ja jota ei siksi voi kytkeä suoraan laitteeseen. Tyyppi S T H1 H2 m qwm [l/h] AB , H T H1 H2 leno AB5 R Veden jälkitäytön venttiilisarja Vento/Transfero Connectiin. Sisältää leno BA4 R takaisinvirtaaman estimen ja leno AB5 laitteet, EN 1717 suojausluokka 5. Tyyppi S T H1 H2 m qwm [l/h] AB5 R , qwm = veden lisätäytön maksimi tilavuus T = Laitteen kokonaissyvyys Lisätietoja: Järjestelmän mitoitus: Mitoitus ja laskenta -luettelolehti. Mitoitus: HySelect -ohjelma. Lyhenteet ja terminologia: Mitoitus ja laskenta -luettelolehti. Sanasto. Muut lisävarusteet, tuotteet ja yksityiskohdat: leno, Zeparo ja Lisävarusteet-luettelolehdet 7

8 IMI NEUMATEX / Veden laatu / Vento V Connect Sähkökytkentäkaavio Sähkön syöttö Vento V F201 Sulake 10 A / 250 V / 5x20 Liitinjärjestys V 230 V 50 Hz LINE /C1 V1 V3 V4 WM V2 /C2 OD1OD2 OD3 OD4 L N E L N E L N E L N E L N E Huom: ulkoinen jännite istotulppa 16 A M 1 ~ *A *A: maks. 2A linjasuojaus urakoitsijan toimesta C NO C NO C NO Sähkön syöttö 230 V / 50 Hz 10 A / 3x1,0 mm² 1 V1 V3 umppu Ylivirtausventtiili umppuventtiili VM Jälkitäyttöventtiili Hälytyslähdöt, kytkentä valikon parametrien mukaisesti ienoisjännite (SELV) liitännät GND IN + GND IN + GND IN + E E E GN GN GN Liitinjärjestys V SELV ( 35 VDC) IA5 IA4 IA3 IA2 IA1 ID4 ID3 ID2 ID1 OA2 OA1 IDA2 IDA1 OUT + OUT + OUT + Alipaineanturi aineanturi T W TSYS Eco-kytkin T ECO Versio V10/14/19/25 Tiedonsiirto Diagnostiikkaliitäntä SELV ( 35 VDC) Jumpperi (RS485): off = auki on = kytketty SUOJA SUOJA LAN / Ethernet FQ Virtausanturi RS485 Liitäntä USB Tämän esitteen sisältämiä tuotetietoja, tekstejä, valokuvia, kuvia ja kaavioita voidaan muuttaa syytä esittämättä ja ilmoittamatta siitä etukäteen. Uusimmat ja ajanmukaisimmat tiedot tuotteistamme ja niiden ominaisuuksista ovat saatavissa joko ottamalla yhteyttä IMI Hydronic Engineering tai osoitteesta RSV FI Vento V Connect ed
