BUX BM/BMP AKKUMAGNEETTI

Transkriptio

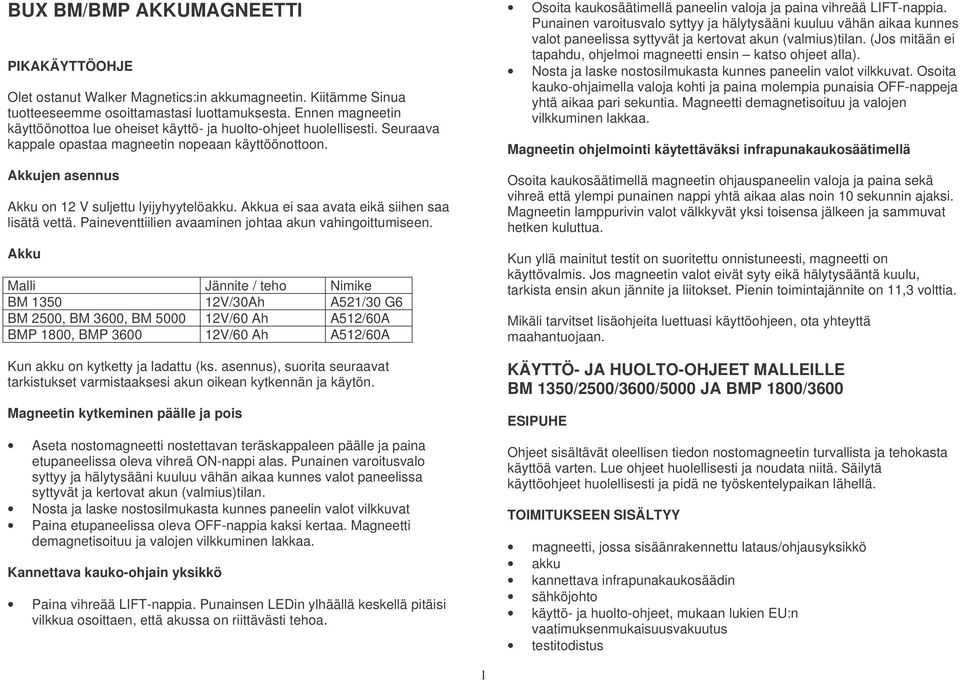

1 BUX /P AKKUMAGNEETTI PIKAKÄYTTÖOHJE Olet ostanut Walker Magnetics:in akkumagneetin. Kiitämme Sinua tuotteeseemme osoittamastasi luottamuksesta. Ennen magneetin käyttöönottoa lue oheiset käyttö- ja huolto-ohjeet huolellisesti. Seuraava kappale opastaa magneetin nopeaan käyttöönottoon. Akkujen asennus Akku on 12 V suljettu lyijyhyytelöakku. Akkua ei saa avata eikä siihen saa lisätä vettä. Paineventtiilien avaaminen johtaa akun vahingoittumiseen. Akku Malli Jännite / teho Nimike V/30Ah A521/30 G6 2500, 3600, V/60 Ah A512/60A P 1800, P V/60 Ah A512/60A Kun akku on kytketty ja ladattu (ks. asennus), suorita seuraavat tarkistukset varmistaaksesi akun oikean kytkennän ja käytön. Magneetin kytkeminen päälle ja pois Aseta nostomagneetti nostettavan teräskappaleen päälle ja paina etupaneelissa oleva vihreä ON-nappi alas. Punainen varoitusvalo syttyy ja hälytysääni kuuluu vähän aikaa kunnes valot paneelissa syttyvät ja kertovat akun (valmius)tilan. Nosta ja laske nostosilmukasta kunnes paneelin valot vilkkuvat Paina etupaneelissa oleva OFF-nappia kaksi kertaa. Magneetti demagnetisoituu ja valojen vilkkuminen lakkaa. Kannettava kauko-ohjain yksikkö Paina vihreää LIFT-nappia. Punainsen LEDin ylhäällä keskellä pitäisi vilkkua osoittaen, että akussa on riittävästi tehoa. Osoita kaukosäätimellä paneelin valoja ja paina vihreää LIFT-nappia. Punainen varoitusvalo syttyy ja hälytysääni kuuluu vähän aikaa kunnes valot paneelissa syttyvät ja kertovat akun (valmius)tilan. (Jos mitään ei tapahdu, ohjelmoi magneetti ensin katso ohjeet alla). Nosta ja laske nostosilmukasta kunnes paneelin valot vilkkuvat. Osoita kauko-ohjaimella valoja kohti ja paina molempia punaisia OFF-nappeja yhtä aikaa pari sekuntia. Magneetti demagnetisoituu ja valojen vilkkuminen lakkaa. Magneetin ohjelmointi käytettäväksi infrapunakaukosäätimellä Osoita kaukosäätimellä magneetin ohjauspaneelin valoja ja paina sekä vihreä että ylempi punainen nappi yhtä aikaa alas noin 10 sekunnin ajaksi. Magneetin lamppurivin valot välkkyvät yksi toisensa jälkeen ja sammuvat hetken kuluttua. Kun yllä mainitut testit on suoritettu onnistuneesti, magneetti on käyttövalmis. Jos magneetin valot eivät syty eikä hälytysääntä kuulu, tarkista ensin akun jännite ja liitokset. Pienin toimintajännite on 11,3 volttia. Mikäli tarvitset lisäohjeita luettuasi käyttöohjeen, ota yhteyttä maahantuojaan. KÄYTTÖ- JA HUOLTO-OHJEET MALLEILLE 1350/2500/3600/5000 JA P 1800/3600 ESIPUHE Ohjeet sisältävät oleellisen tiedon nostomagneetin turvallista ja tehokasta käyttöä varten. Lue ohjeet huolellisesti ja noudata niitä. Säilytä käyttöohjeet huolellisesti ja pidä ne työskentelypaikan lähellä. TOIMITUKSEEN SISÄLTYY magneetti, jossa sisäänrakennettu lataus/ohjausyksikkö akku kannettava infrapunakaukosäädin sähköjohto käyttö- ja huolto-ohjeet, mukaan lukien EU:n vaatimuksenmukaisuusvakuutus testitodistus 1

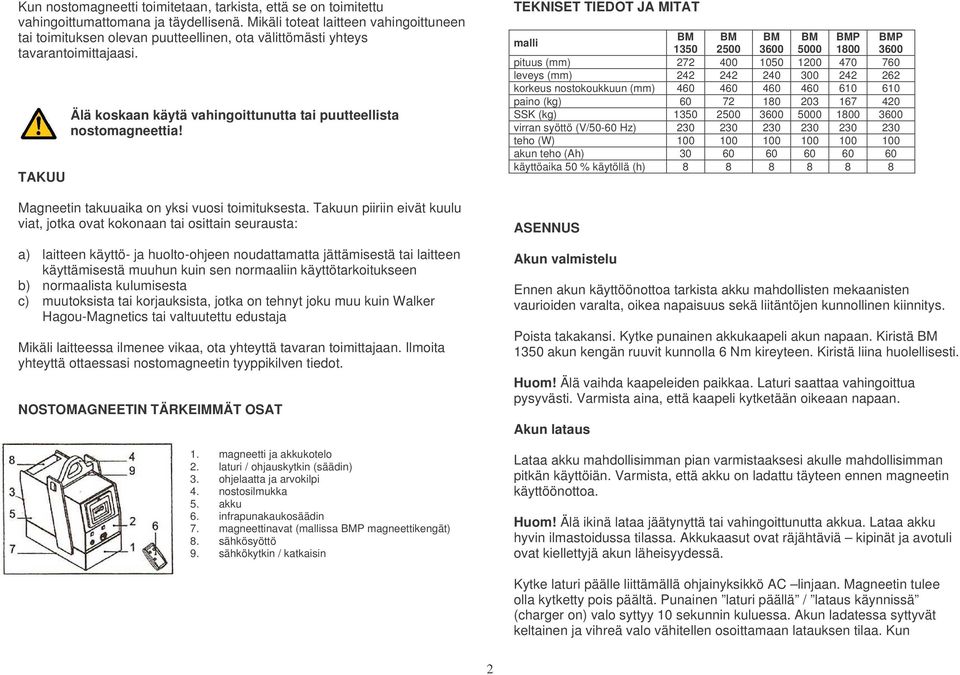

2 Kun nostomagneetti toimitetaan, tarkista, että se on toimitettu vahingoittumattomana ja täydellisenä. Mikäli toteat laitteen vahingoittuneen tai toimituksen olevan puutteellinen, ota välittömästi yhteys tavarantoimittajaasi. TAKUU Älä koskaan käytä vahingoittunutta tai puutteellista nostomagneettia! Magneetin takuuaika on yksi vuosi toimituksesta. Takuun piiriin eivät kuulu viat, jotka ovat kokonaan tai osittain seurausta: a) laitteen käyttö- ja huolto-ohjeen noudattamatta jättämisestä tai laitteen käyttämisestä muuhun kuin sen normaaliin käyttötarkoitukseen b) normaalista kulumisesta c) muutoksista tai korjauksista, jotka on tehnyt joku muu kuin Walker Hagou-Magnetics tai valtuutettu edustaja Mikäli laitteessa ilmenee vikaa, ota yhteyttä tavaran toimittajaan. Ilmoita yhteyttä ottaessasi nostomagneetin tyyppikilven tiedot. NOSTOMAGNEETIN TÄRKEIMMÄT OSAT 1. magneetti ja akkukotelo 2. laturi / ohjauskytkin (säädin) 3. ohjelaatta ja arvokilpi 4. nostosilmukka 5. akku 6. infrapunakaukosäädin 7. magneettinavat (mallissa P magneettikengät) 8. sähkösyöttö 9. sähkökytkin / katkaisin TEKNISET TIEDOT JA MITAT malli P P pituus (mm) leveys (mm) korkeus nostokoukkuun (mm) paino (kg) SSK (kg) virran syöttö (V/50-60 Hz) teho (W) akun teho (Ah) käyttöaika 50 % käytöllä (h) ASENNUS Akun valmistelu Ennen akun käyttöönottoa tarkista akku mahdollisten mekaanisten vaurioiden varalta, oikea napaisuus sekä liitäntöjen kunnollinen kiinnitys. Poista takakansi. Kytke punainen akkukaapeli akun napaan. Kiristä 1350 akun kengän ruuvit kunnolla 6 Nm kireyteen. Kiristä liina huolellisesti. Huom! Älä vaihda kaapeleiden paikkaa. Laturi saattaa vahingoittua pysyvästi. Varmista aina, että kaapeli kytketään oikeaan napaan. Akun lataus Lataa akku mahdollisimman pian varmistaaksesi akulle mahdollisimman pitkän käyttöiän. Varmista, että akku on ladattu täyteen ennen magneetin käyttöönottoa. Huom! Älä ikinä lataa jäätynyttä tai vahingoittunutta akkua. Lataa akku hyvin ilmastoidussa tilassa. Akkukaasut ovat räjähtäviä kipinät ja avotuli ovat kiellettyjä akun läheisyydessä. Kytke laturi päälle liittämällä ohjainyksikkö AC linjaan. Magneetin tulee olla kytketty pois päältä. Punainen laturi päällä / lataus käynnissä (charger on) valo syttyy 10 sekunnin kuluessa. Akun ladatessa syttyvät keltainen ja vihreä valo vähitellen osoittamaan latauksen tilaa. Kun 2

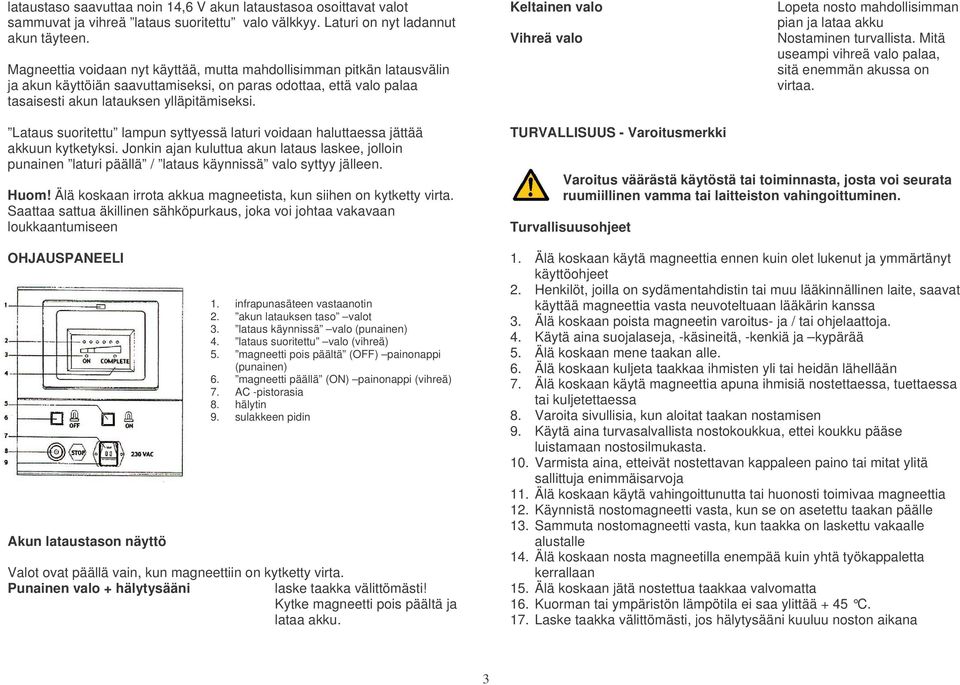

3 lataustaso saavuttaa noin 14,6 V akun lataustasoa osoittavat valot sammuvat ja vihreä lataus suoritettu valo välkkyy. Laturi on nyt ladannut akun täyteen. Magneettia voidaan nyt käyttää, mutta mahdollisimman pitkän latausvälin ja akun käyttöiän saavuttamiseksi, on paras odottaa, että valo palaa tasaisesti akun latauksen ylläpitämiseksi. Keltainen valo Vihreä valo Lopeta nosto mahdollisimman pian ja lataa akku Nostaminen turvallista. Mitä useampi vihreä valo palaa, sitä enemmän akussa on virtaa. Lataus suoritettu lampun syttyessä laturi voidaan haluttaessa jättää akkuun kytketyksi. Jonkin ajan kuluttua akun lataus laskee, jolloin punainen laturi päällä / lataus käynnissä valo syttyy jälleen. Huom! Älä koskaan irrota akkua magneetista, kun siihen on kytketty virta. Saattaa sattua äkillinen sähköpurkaus, joka voi johtaa vakavaan loukkaantumiseen OHJAUSPANEELI Akun lataustason näyttö 1. infrapunasäteen vastaanotin 2. akun latauksen taso valot 3. lataus käynnissä valo (punainen) 4. lataus suoritettu valo (vihreä) 5. magneetti pois päältä (OFF) painonappi (punainen) 6. magneetti päällä (ON) painonappi (vihreä) 7. AC -pistorasia 8. hälytin 9. sulakkeen pidin Valot ovat päällä vain, kun magneettiin on kytketty virta. Punainen valo + hälytysääni laske taakka välittömästi! Kytke magneetti pois päältä ja lataa akku. TURVALLISUUS - Varoitusmerkki Varoitus väärästä käytöstä tai toiminnasta, josta voi seurata ruumiillinen vamma tai laitteiston vahingoittuminen. Turvallisuusohjeet 1. Älä koskaan käytä magneettia ennen kuin olet lukenut ja ymmärtänyt käyttöohjeet 2. Henkilöt, joilla on sydämentahdistin tai muu lääkinnällinen laite, saavat käyttää magneettia vasta neuvoteltuaan lääkärin kanssa 3. Älä koskaan poista magneetin varoitus- ja / tai ohjelaattoja. 4. Käytä aina suojalaseja, -käsineitä, -kenkiä ja kypärää 5. Älä koskaan mene taakan alle. 6. Älä koskaan kuljeta taakkaa ihmisten yli tai heidän lähellään 7. Älä koskaan käytä magneettia apuna ihmisiä nostettaessa, tuettaessa tai kuljetettaessa 8. Varoita sivullisia, kun aloitat taakan nostamisen 9. Käytä aina turvasalvallista nostokoukkua, ettei koukku pääse luistamaan nostosilmukasta. 10. Varmista aina, etteivät nostettavan kappaleen paino tai mitat ylitä sallittuja enimmäisarvoja 11. Älä koskaan käytä vahingoittunutta tai huonosti toimivaa magneettia 12. Käynnistä nostomagneetti vasta, kun se on asetettu taakan päälle 13. Sammuta nostomagneetti vasta, kun taakka on laskettu vakaalle alustalle 14. Älä koskaan nosta magneetilla enempää kuin yhtä työkappaletta kerrallaan 15. Älä koskaan jätä nostettua taakkaa valvomatta 16. Kuorman tai ympäristön lämpötila ei saa ylittää + 45 C. 17. Laske taakka välittömästi, jos hälytysääni kuuluu noston aikana 3

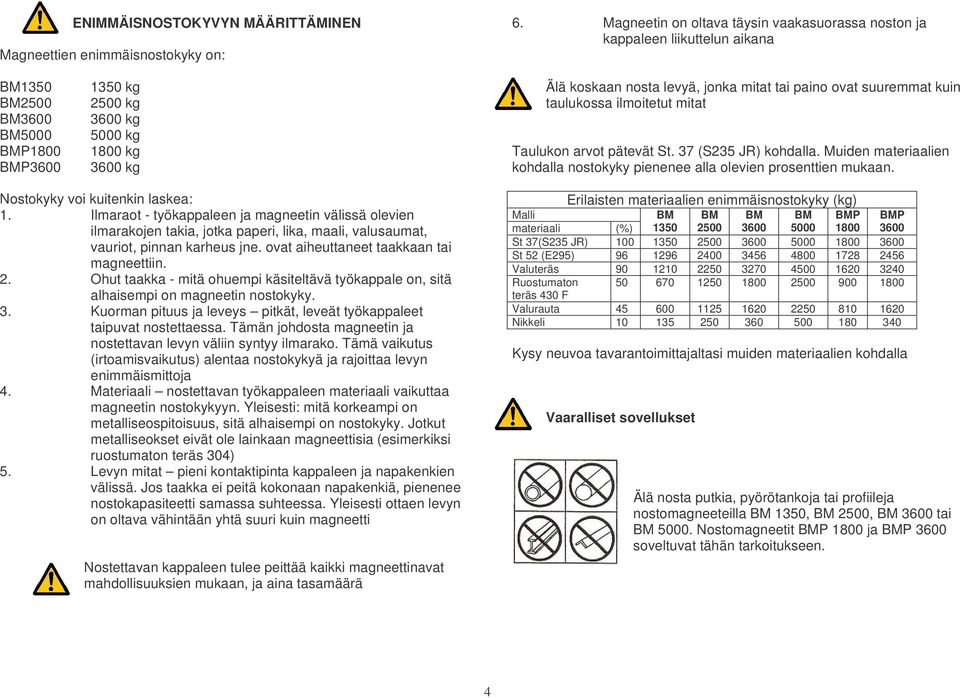

4 ENIMMÄISNOSTOKYVYN MÄÄRITTÄMINEN Magneettien enimmäisnostokyky on: 6. Magneetin on oltava täysin vaakasuorassa noston ja kappaleen liikuttelun aikana P1800 P kg 2500 kg 3600 kg 5000 kg 1800 kg 3600 kg Älä koskaan nosta levyä, jonka mitat tai paino ovat suuremmat kuin taulukossa ilmoitetut mitat Taulukon arvot pätevät St. 37 (S235 JR) kohdalla. Muiden materiaalien kohdalla nostokyky pienenee alla olevien prosenttien mukaan. Nostokyky voi kuitenkin laskea: 1. Ilmaraot - työkappaleen ja magneetin välissä olevien ilmarakojen takia, jotka paperi, lika, maali, valusaumat, vauriot, pinnan karheus jne. ovat aiheuttaneet taakkaan tai magneettiin. 2. Ohut taakka - mitä ohuempi käsiteltävä työkappale on, sitä alhaisempi on magneetin nostokyky. 3. Kuorman pituus ja leveys pitkät, leveät työkappaleet taipuvat nostettaessa. Tämän johdosta magneetin ja nostettavan levyn väliin syntyy ilmarako. Tämä vaikutus (irtoamisvaikutus) alentaa nostokykyä ja rajoittaa levyn enimmäismittoja 4. Materiaali nostettavan työkappaleen materiaali vaikuttaa magneetin nostokykyyn. Yleisesti: mitä korkeampi on metalliseospitoisuus, sitä alhaisempi on nostokyky. Jotkut metalliseokset eivät ole lainkaan magneettisia (esimerkiksi ruostumaton teräs 304) 5. Levyn mitat pieni kontaktipinta kappaleen ja napakenkien välissä. Jos taakka ei peitä kokonaan napakenkiä, pienenee nostokapasiteetti samassa suhteessa. Yleisesti ottaen levyn on oltava vähintään yhtä suuri kuin magneetti Nostettavan kappaleen tulee peittää kaikki magneettinavat mahdollisuuksien mukaan, ja aina tasamäärä Erilaisten materiaalien enimmäisnostokyky (kg) Malli materiaali (%) P 1800 P 3600 St 37(S235 JR) St 52 (E295) Valuteräs Ruostumaton teräs 430 F Valurauta Nikkeli Kysy neuvoa tavarantoimittajaltasi muiden materiaalien kohdalla Vaaralliset sovellukset Älä nosta putkia, pyörötankoja tai profiileja nostomagneeteilla 1350, 2500, 3600 tai Nostomagneetit P 1800 ja P 3600 soveltuvat tähän tarkoitukseen. 4

5 Älä koskaan nosta useita työkappaleita samanaikaisesti (esimerkiksi ohuita levyjä) Älä koskaan nosta kuormaa kapeimmalta sivulta Nostaessasi levyä älä koskaan aseta nostomagneetin pitkää sivua työkappaleen pituussuuntaisesti (irtoamisvaikutus). Huom! Tämä ei koske pyörökappaleiden nostoa magneeteilla P 1800 ja P 3600 Nosta vain yksi levy kerrallaan. Jos useampia levyjä tarttuu magneettiin, erota ne puisella erotuskiilalla ennen nostoa 4. Nosta kuormaa muutama senttimetri ja varmista taakan kunnollinen kiinnittyminen. Älä koskaan mene kuorman alle. 5. Ohjaa taakkaa pitämällä kulmista kiinni. Vältä törmäämistä, heilumista ja iskemistä. Älä mene koskaan taakan alle ja pidä taakka aina vaakasuorassa KÄYTTÖ Lue turvallisuusohjeet ennen nostomagneetin käyttöä 1. Tarkista magneetin kunto ennen jokaista käyttökertaa. Pyyhi napakengät ja työkappaleen tartuntapinta / kosketuspinta puhtaaksi. Tarvittaessa tasoita epätasaisuudet ja purseet. 2. Aseta magneetti nostettavan työkappaleen päälle ja sijoita se siten, että työkappale pysyy noston aikana vaakasuorassa (määritä työkappaleen painopiste mahdollisimman hyvin). 3. Käynnistä magneetti: 1) paina magneetin vihreää nappia tai 2) paina infrapunakaukosäätimen vihreää nappia Magneetti on nyt käynnissä. Hälytysäänen pitäisi kuulua hetken aikaa heti käynnistämisen jälkeen ja vähintään yhden vihreän valon pitäisi palaa. Jos hälytysääni kuuluu noston aikana, laske taakka välittömästi. Akku on lähes tyhjä ja taakka saattaa pudota. 6. Laske taakka varovasti sopivalle alustalle. Löysää nostosilmukkaa kunnes lamput alkavat välkkyä. Kytke magneetti pois päältä: 1) paina magneetin punaista nappia tai 2) paina infrapunakaukosäätimen punaista nappia a) lyhyt painallus sammuttaa magneetin b) pitkä painallus demagnetisoi laitteen. Suositeltava käsiteltäessä työkaluterästä ja/tai muuta herkkäpinnoitteista kappaletta Huom! Kevyemmät työkappaleet saattavat tarttua kiinni magneetin sammuttamisen jälkeenkin. Jos hälytysääntä ei kuulu, voi olla, ettei magneettia voi käyttää Jos yhtään vihreää valoa ei pala, magneetti on ladattava ennen käyttöä 5

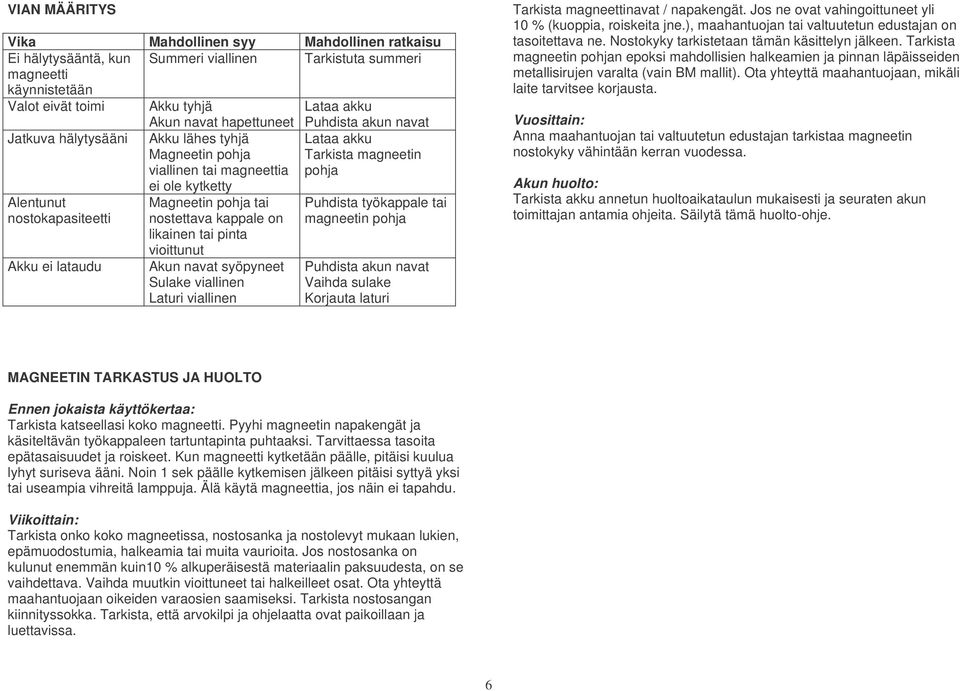

6 VIAN MÄÄRITYS Vika Mahdollinen syy Mahdollinen ratkaisu Ei hälytysääntä, kun Summeri viallinen Tarkistuta summeri magneetti käynnistetään Valot eivät toimi Akku tyhjä Akun navat hapettuneet Lataa akku Puhdista akun navat Jatkuva hälytysääni Akku lähes tyhjä Magneetin pohja viallinen tai magneettia ei ole kytketty Lataa akku Tarkista magneetin pohja Alentunut nostokapasiteetti Akku ei lataudu Magneetin pohja tai nostettava kappale on likainen tai pinta vioittunut Akun navat syöpyneet Sulake viallinen Laturi viallinen Puhdista työkappale tai magneetin pohja Puhdista akun navat Vaihda sulake Korjauta laturi Tarkista magneettinavat / napakengät. Jos ne ovat vahingoittuneet yli 10 % (kuoppia, roiskeita jne.), maahantuojan tai valtuutetun edustajan on tasoitettava ne. Nostokyky tarkistetaan tämän käsittelyn jälkeen. Tarkista magneetin pohjan epoksi mahdollisien halkeamien ja pinnan läpäisseiden metallisirujen varalta (vain mallit). Ota yhteyttä maahantuojaan, mikäli laite tarvitsee korjausta. Vuosittain: Anna maahantuojan tai valtuutetun edustajan tarkistaa magneetin nostokyky vähintään kerran vuodessa. Akun huolto: Tarkista akku annetun huoltoaikataulun mukaisesti ja seuraten akun toimittajan antamia ohjeita. Säilytä tämä huolto-ohje. MAGNEETIN TARKASTUS JA HUOLTO Ennen jokaista käyttökertaa: Tarkista katseellasi koko magneetti. Pyyhi magneetin napakengät ja käsiteltävän työkappaleen tartuntapinta puhtaaksi. Tarvittaessa tasoita epätasaisuudet ja roiskeet. Kun magneetti kytketään päälle, pitäisi kuulua lyhyt suriseva ääni. Noin 1 sek päälle kytkemisen jälkeen pitäisi syttyä yksi tai useampia vihreitä lamppuja. Älä käytä magneettia, jos näin ei tapahdu. Viikoittain: Tarkista onko koko magneetissa, nostosanka ja nostolevyt mukaan lukien, epämuodostumia, halkeamia tai muita vaurioita. Jos nostosanka on kulunut enemmän kuin10 % alkuperäisestä materiaalin paksuudesta, on se vaihdettava. Vaihda muutkin vioittuneet tai halkeilleet osat. Ota yhteyttä maahantuojaan oikeiden varaosien saamiseksi. Tarkista nostosangan kiinnityssokka. Tarkista, että arvokilpi ja ohjelaatta ovat paikoillaan ja luettavissa. 6

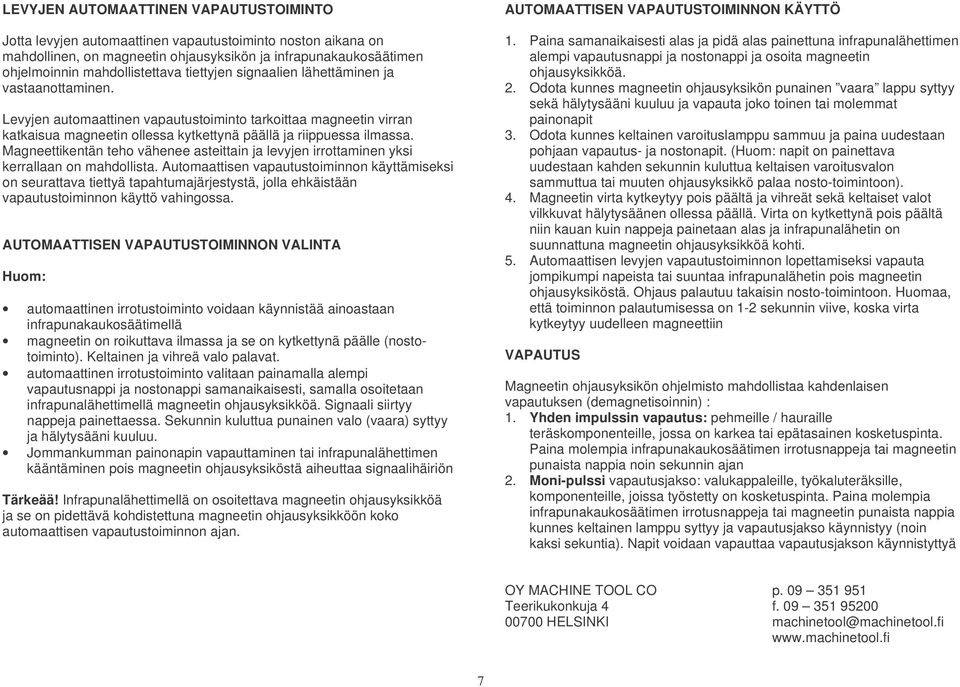

7 LEVYJEN AUTOMAATTINEN VAPAUTUSTOIMINTO Jotta levyjen automaattinen vapautustoiminto noston aikana on mahdollinen, on magneetin ohjausyksikön ja infrapunakaukosäätimen ohjelmoinnin mahdollistettava tiettyjen signaalien lähettäminen ja vastaanottaminen. Levyjen automaattinen vapautustoiminto tarkoittaa magneetin virran katkaisua magneetin ollessa kytkettynä päällä ja riippuessa ilmassa. Magneettikentän teho vähenee asteittain ja levyjen irrottaminen yksi kerrallaan on mahdollista. Automaattisen vapautustoiminnon käyttämiseksi on seurattava tiettyä tapahtumajärjestystä, jolla ehkäistään vapautustoiminnon käyttö vahingossa. AUTOMAATTISEN VAPAUTUSTOIMINNON VALINTA Huom: automaattinen irrotustoiminto voidaan käynnistää ainoastaan infrapunakaukosäätimellä magneetin on roikuttava ilmassa ja se on kytkettynä päälle (nostotoiminto). Keltainen ja vihreä valo palavat. automaattinen irrotustoiminto valitaan painamalla alempi vapautusnappi ja nostonappi samanaikaisesti, samalla osoitetaan infrapunalähettimellä magneetin ohjausyksikköä. Signaali siirtyy nappeja painettaessa. Sekunnin kuluttua punainen valo (vaara) syttyy ja hälytysääni kuuluu. Jommankumman painonapin vapauttaminen tai infrapunalähettimen kääntäminen pois magneetin ohjausyksiköstä aiheuttaa signaalihäiriön Tärkeää! Infrapunalähettimellä on osoitettava magneetin ohjausyksikköä ja se on pidettävä kohdistettuna magneetin ohjausyksikköön koko automaattisen vapautustoiminnon ajan. AUTOMAATTISEN VAPAUTUSTOIMINNON KÄYTTÖ 1. Paina samanaikaisesti alas ja pidä alas painettuna infrapunalähettimen alempi vapautusnappi ja nostonappi ja osoita magneetin ohjausyksikköä. 2. Odota kunnes magneetin ohjausyksikön punainen vaara lappu syttyy sekä hälytysääni kuuluu ja vapauta joko toinen tai molemmat painonapit 3. Odota kunnes keltainen varoituslamppu sammuu ja paina uudestaan pohjaan vapautus- ja nostonapit. (Huom: napit on painettava uudestaan kahden sekunnin kuluttua keltaisen varoitusvalon sammuttua tai muuten ohjausyksikkö palaa nosto-toimintoon). 4. Magneetin virta kytkeytyy pois päältä ja vihreät sekä keltaiset valot vilkkuvat hälytysäänen ollessa päällä. Virta on kytkettynä pois päältä niin kauan kuin nappeja painetaan alas ja infrapunalähetin on suunnattuna magneetin ohjausyksikköä kohti. 5. Automaattisen levyjen vapautustoiminnon lopettamiseksi vapauta jompikumpi napeista tai suuntaa infrapunalähetin pois magneetin ohjausyksiköstä. Ohjaus palautuu takaisin nosto-toimintoon. Huomaa, että toiminnon palautumisessa on 1-2 sekunnin viive, koska virta kytkeytyy uudelleen magneettiin VAPAUTUS Magneetin ohjausyksikön ohjelmisto mahdollistaa kahdenlaisen vapautuksen (demagnetisoinnin) : 1. Yhden impulssin vapautus: pehmeille / hauraille teräskomponenteille, jossa on karkea tai epätasainen kosketuspinta. Paina molempia infrapunakaukosäätimen irrotusnappeja tai magneetin punaista nappia noin sekunnin ajan 2. Moni-pulssi vapautusjakso: valukappaleille, työkaluteräksille, komponenteille, joissa työstetty on kosketuspinta. Paina molempia infrapunakaukosäätimen irrotusnappeja tai magneetin punaista nappia kunnes keltainen lamppu syttyy ja vapautusjakso käynnistyy (noin kaksi sekuntia). Napit voidaan vapauttaa vapautusjakson käynnistyttyä OY MACHINE TOOL CO p Teerikukonkuja 4 f HELSINKI machinetool@machinetool.fi 7
