1 Vuokraa viisaasti... Vuokraa Skanska Rakennuskoneelta

2 Sisältö Ryhmä Aihe Sivu Viisas pääsee vähemmällä 3 Työmaan aluesuunnitelma 4 Tilaelementit 6 01 Työmaatilat 14 Työmaan sähköistys Sähkölaitteet ja -varusteet Mittauslaitteet 21 Torninosturit ja henkilötavarahissit Torninosturit Torninostureiden varusteet Raudoituskalusto Muottikalusto Nosto- ja siirtolaitteet Betonin käsittelykoneet 29 Työturvallisuus Suojakaiteet Työtelineet Kevytmetallitelineet Lämmitys- ja kuivauskalusto Rakennussahat Rakennushissit Elementtien käsittelylaitteet Siivouslaitteet Käsityökoneet Muut vuokrattavat tuotteet Myyntituotteet 39 Palvelut 40 Teräspontit ja -palkit 41 Vuokrausehdot 42 Yhteystiedot 43

3 ...pääset vähemmällä Skanska Rakennuskone Oy tarjoaa luotettavaa kalustopalvelua kaikkialla Suomessa. Kysymys ei ole vain vuokrauksesta, sillä olemme paketoineet osaamisemme palveluksi, joka kattaa tarvittaessa kaiken suunnittelusta kuljetukseen ja kaluston asennukseen. Meidän kauttamme onnistuvat esimerkiksi vaativat torninosturi- ja sähköasennukset. Tämän kuvaston tarkoituksena on helpottaa työmaan jokapäiväistä kalustohankintaa. Seuraavilta sivuilta löydät helposti kaipaamasi vaihtoehdot ja niiden tilauksessa tarvittavat tiedot. Kuvaston lisäksi työmaille toimitetaan erillinen kalustohinnasto. Voit kääntyä asiantuntevan henkilöstömme puoleen kaikissa kysymyksissä yhtä hyvin skanskalaisena tai talon ulkopuolisena asiakkaana. Ratkaistaan työmaan kalustotarpeet yhdessä! Hannu Tomperi toimitusjohtaja Skanska Rakennuskone Oy Miksi vuokrata Skanska Rakennuskoneelta? Kalustoksi on valittu alan parhaita merkkituotteita. Hyvin huollettu laitekanta on luotettavaa ja turvallista käyttää. Kaluston hyvä käyttöaste ja nopea uusiutuminen ovat yhteisiä etujamme. Skanskan edulliset hinnat parantavat projektisi kilpailukykyä. Kalusto on osa yritysilmettä. Tilaa puhelimella tai sähköisesti. Käytä apunasi kalustosuunnitelmaa tai enska-ostotyökalua. Kalustokeskuksemme tarjoavat tiiviin keskinäisen yhteistyön avulla kustannustehokkaan ja logistisesti parhaan ratkaisun. Taataksemme kaluston luotettavuuden suosittelemme käyttämään Skanska Rakennuskoneen kuljetus-, huolto- ja asennuspalveluita. Tilaus Toimitus Asennus 3

4 Työmaan aluesuunnitelma Aluesuunnitelma on työmaahenkilökunnan ja kaikkien työmaalla asioivien apuväline. Huolellisesti laadittuna se kertoo työmaan eri toiminnot, kriittiset alueet ja kulkusuunnat yhdellä silmäyksellä olipa tulija alan ammattilainen tai asiaan vihkiytymätön vierailija. Aluesuunnitelma laaditaan kunkin työvaiheen mukaan. Toisistaan poikkeavat ainakin maarakennus-, perustus-, runko- ja sisävaiheen suunnitelmat. Suunnitelman laatiminen maksaa vaivansa takaisin. Se auttaa työsuunnittelussa, opastaa tarvittaessa pelastushenkilökuntaa ja toimii erinomaisena apuvälineenä kalustosuunnitelmaa laadittaessa. Aluesuunnitelmasta tulee selvitä työmaa-alue ja aitaukset ympäröivä alue ja ohikulku työmaa-alueelle kulku ja kulkusuunnat pääreitit, ajotiet, kulkutiet, portaat purku-alueet nosturit/nostopaikat räjähdystarvikkeiden säilytys betoniauton pumppauspaikat muu kalusto jätteiden keräyspaikka kaivumaiden säilytys/varastointi työmaatilat ensiapupaikka Aluesuunnitelma kalustotilauksen apuvälineenä Huolellisesti laadittu aluesuunnitelma on hyvä apuväline, kun asioit Skanska Rakennuskoneen kanssa. Sen avulla on helppo hahmottaa työmaan koko ja kalustoon kohdistuvat vaatimukset. Aluesuunnitelman avulla voidaan määritellä seuraavia asioita: kaluston tarve ja sen suuruusluokka torninosturin kokoluokka, ulottuvuudet, paikka työmaan sähköistys, sähkösuunnitelman teko ja sähkön saanti työmaatilojen ja varastokonttien toimitus ja asentaminen työmaatoimitusten purkupaikat kulku työmaalle Tilaus Toimitus Asennus 4

5 125A Esimerkki työmaan aluesuunnitelmasta Kuormien purku Sekajäte Puujäte Putki Elementit Sähkö Sekajäte Puujäte Hissi Hissi 63A Hissi 250A P 32A 32A 63A P Kaivanto Sekajäte Puujäte Teräsvarasto Hissi 250A Torninosturi Henkilö-/tavarahissi Valonheitin Keskuspölynimuri Sähkökeskus Valaisinmasto Jassikka Työmaatila Varastokontti Tasolaser Hakiteline Elementtipukki Teräspontti Ensiapupaikka Sammutin Jätteenkierrätys Suojainkaappi Öljyntorjuntakalusto 5

6 Tilaelementit Työmaan tilasuunnitelma tehdään henkilöstösuunnitelman laatimisen yhteydessä. Sen tärkeimmät lähtökohdat ovat työntekijöiden ja toimihenkilöiden määrä sekä kokoustilojen tarve. Sosiaalitiloja koskeva säädös TMp 997/94 kertoo työntekijäkohtaiset minimisäädökset. Skanskan omat työmaat voivat käyttää työmaasuunnitelman tekemiseen tarkoitettua ohjelmaa, joka löytyy Intran kalustopalvelusivuilta. Työmaatilasuunnitelman voi tehdä myös yhdessä Rakennuskoneen henkilöstön kanssa. Tarjoamme nykyaikaisen ja monipuolisesti muunneltavan tilaelementtijärjestelmän Skanskan tyylikkäissä väreissä. Kaikki tilaelementit ovat mitoiltaan 3,4 x 6,2 m. Asennettuna työmaatilarivistön pituus on konttien määrä x 3,5 metriä. Rinnakkain sijoitettavien tilaelementtien toisiinsa liittyvien sivujen ovet poistetaan, jolloin saadaan kulku tilasta toiseen. Tilaelementtiryhmä asennetaan kantavalle ja kauttaaltaan tasoitetulle pohjalle (+ 20 mm). Tilaelementtiryhmän pohjan teosta vastaa työmaa. Asennusalusta tehdään käyttäen kahta puuparrua (min. 150 x 150 mm), jotka ovat mm etäisyydellä toisistaan (ulkoreunasta ulkoreunaan). Parrujen on oltava samassa tasossa hyvin tiivistetyllä sora- tai murskealustalla. Skanska Rakennuskoneen asennuspalvelua käytettäessä Rakennuskone toimittaa asennuksessa tarvittavat materiaalit. Tilauksen mukaisesti varustellut tilaelementit toimitetaan työmaalle sovittuna päivänä. Kuljetus sovitaan työmaan ja Rakennuskoneen kesken. Tarvittaessa kuljetukseen voidaan yhdistää myös muuta kalustoa. Rakennuskoneella on asennuspalvelu joka hoitaa puolestasi tilaelementtien pystytykset ja purut. Pystytyksestä on hyvä sopia tilauksen yhteydessä. Työmaatiloihin tarvittavat turvalliset ja helppokäyttöiset kulku- ja porrastasot voidaan tehdä kätevästi telinekalustoa käyttäen. Turvalliset kulku- ja porrastasot saa työmaalle myös valmiiksi asennettuina. Määritä tilantarve ja tilaelementtien sijoituspaikka. Tee tarvittavat pohjatyöt huolellisesti. Toimitamme valmiiksi varustellut tilaelementit työmaalle sovittuna päivänä. Asennuspalvelumme hoitaa tilaelementtien pystytyksen. Tilaus Toimitus Asennus 6

7 7

8 Tyyppi 1: Pesu/WC Tyyppi 2: Pukutila Kuiv. Pesu/wc Puku Puku/pesu Tyyppi 3: Toimisto-, neuvottelu- tai ruokailutila Tyyppi 4: Toimistotila Toimisto 8

9 Tyyppi 5: Neuvottelu- ja ruokailutila Tyyppi 6: Neuvottelu- ja ruokailutila Ruokailu Neuvottelu Tyyppi lepotila: WC- ja lepotila miehille tai naisille Tyyppi 10: WC- ja pesutilat sekä pukuja ruokailutila 10 hengelle Ruokailu Liukuovi Erikoistila soveltuu työmaan aloitustilaksi tai pienen, alle 10 hengen työman sosiaalitilaksi. Koko 3,4 x 7,2 m. Ei ole mukana työmaatilasuunnitelman laatimissovelluksessa. Puku Liukuovi 9

10 10

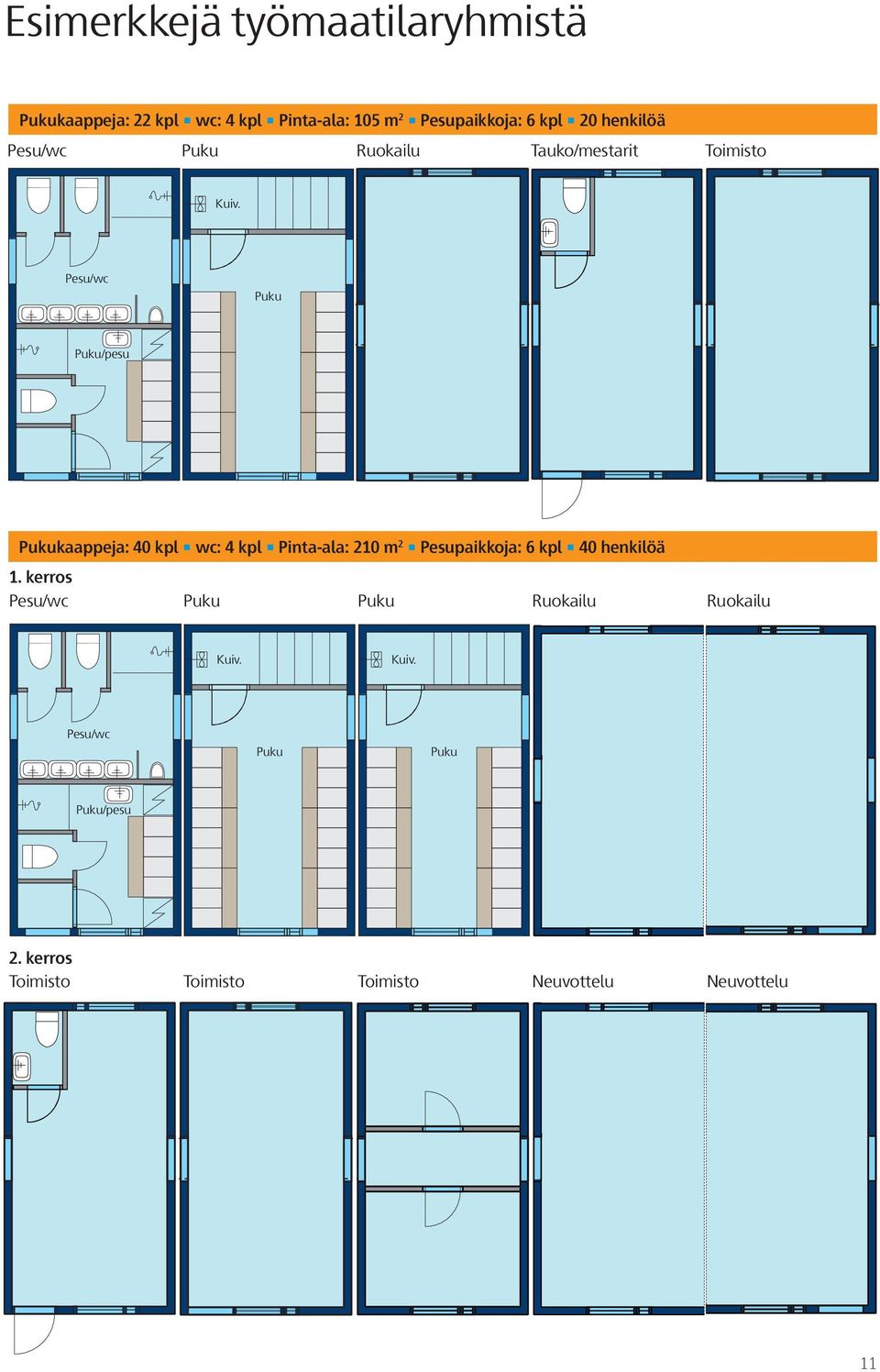

11 Esimerkkejä työmaatilaryhmistä Pukukaappeja: 22 kpl wc: 4 kpl Pinta-ala: 105 m 2 Pesupaikkoja: 6 kpl 20 henkilöä Pesu/wc Puku Ruokailu Tauko/mestarit Toimisto Kuiv. Pesu/wc Puku Puku/pesu Pukukaappeja: 40 kpl wc: 4 kpl Pinta-ala: 210 m 2 Pesupaikkoja: 6 kpl 40 henkilöä 1. kerros Pesu/wc Puku Puku Ruokailu Ruokailu Kuiv. Kuiv. Pesu/wc Puku Puku Puku/pesu 2. kerros Toimisto Toimisto Toimisto Neuvottelu Neuvottelu 11

12 Pukukaappeja: 62 kpl wc: 8 kpl Pinta-ala: 399 m 2 Pesupaikkoja: 12 kpl 62 henkilöä 1. kerros Selite Selite Selite Selite Selite Kuiv. Kuiv. Kuiv. Puku Puku Puku Pesu/wc Pesu/wc Puku/pesu Puku/pesu 2. kerros Vastaava Työmaainsinööri Työnjohto Työnjohto Tj-taukotila ja wc/n 12

13 Ruokala 1 Ruokala 2 Ruokala 3 Aliurakoitsija Mittamies etc. Exit ja wc/m Neuvottelu Neuvottelu Valvojat 13

14 Ryhmä 01 Työmaatilat Ryhmä Kalustonimike Huom Aloitus-/10-tilaelementit mitat 3,4 x 7,2 m Toimisto- neuvottelu- ja mitat 3,4 x 6,2 m, 21 m 2 ruokailutilaelementit Märät toimisto- ja ruokailutila- mitat 3,4 x 6,2 m, 21 m 2 elementit (sisältäen WC:n tai minikeittiön) Sosiaali- ja WC-tilaelementit mitat 3,4*6,2 m, 21 m Pukutilaelementit 18 hengelle+kuivaus Lämpimät varastotilaelementit (3,4) mitat 3,4 x 6,2 m Lämpimät varastotilaelementit (2,5) mitat 2,5 x 6,2 m Varastokontit Varastokontit 20 (merikontit) sähköistetty Varastokontit 8 tai 10 (holvikontit) Lämpöeristetyt pientarvikekontit Ongelmajätekontit (varusteineen) mitat 2,44*2,20*2,40 m Muut Saunatilaelementit Asuntotilaelementit kalustetut tilaelementtit (yksiöitä ja kaksioita) Harjannostajaiskontti varusteet hengelle 14

15 Ryhmä Kalustonimike Huom Työmaatilojen kalusteet Internetyhteys työmaalle, Toimistopöytä Toimistotuoli Ruokailupöytä 1800 tilattavissa IT-osaston HelpDeskistä tai enskan IT-katalogista Ruokailupöytä 1200 Pukukaappi, ovea Sovella-hylly Kuppituoli Aputuoli Mikroaaltouuni Kahvinkeitin Aloitusastiasto Jääkaappi kertaveloitus kertaveloitus kertaveloitus kertaveloitus Työtuoli iso ATK-pöytä kulmamalli ATK-pöytä suora Työtuoli normaali Ilmalämpöpumppu asennettuna Parakin matala porrastaso Suojainkaapit 15

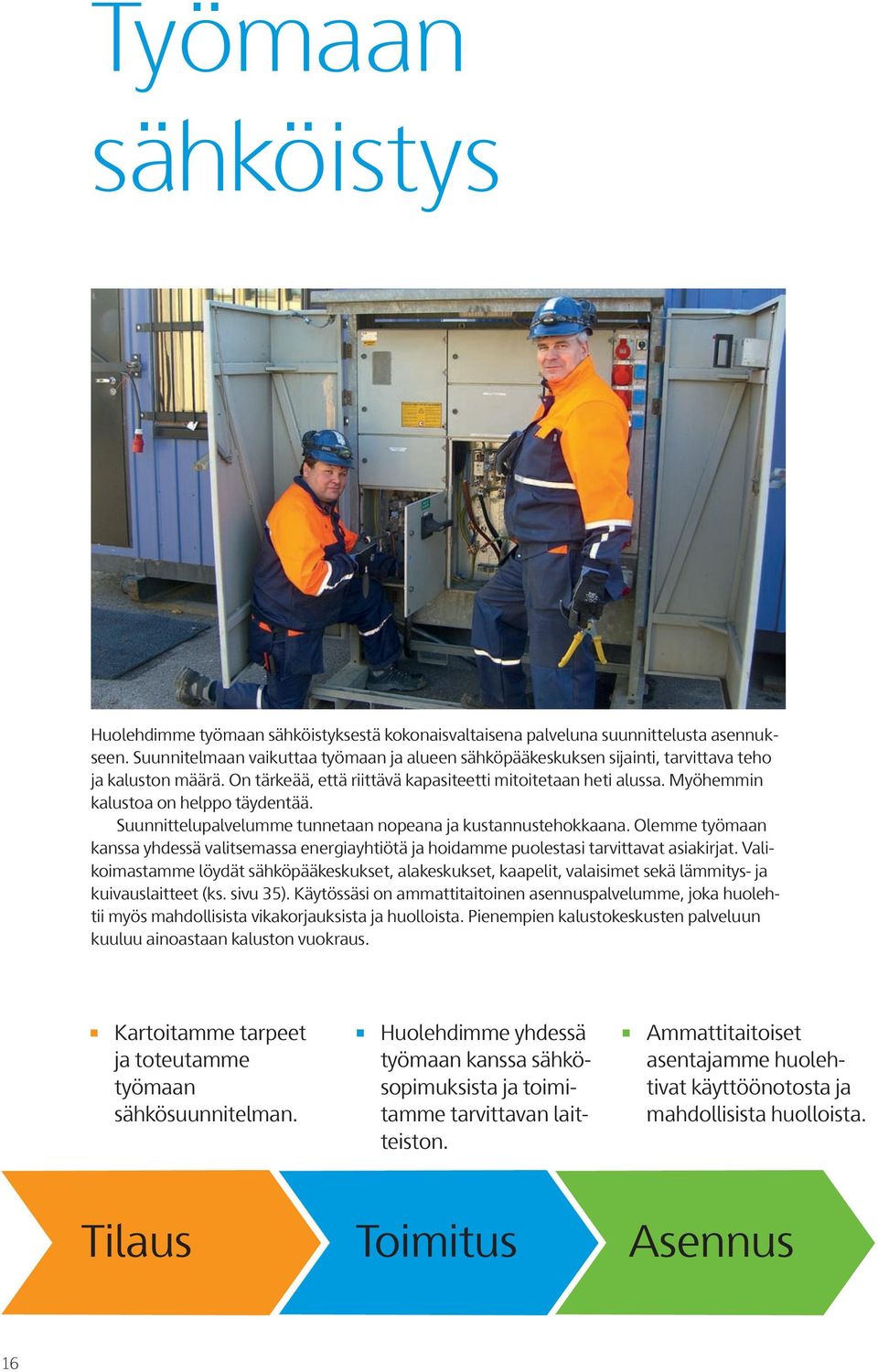

16 Työmaan sähköistys Huolehdimme työmaan sähköistyksestä kokonaisvaltaisena palveluna suunnittelusta asennukseen. Suunnitelmaan vaikuttaa työmaan ja alueen sähköpääkeskuksen sijainti, tarvittava teho ja kaluston määrä. On tärkeää, että riittävä kapasiteetti mitoitetaan heti alussa. Myöhemmin kalustoa on helppo täydentää. Suunnittelupalvelumme tunnetaan nopeana ja kustannustehokkaana. Olemme työmaan kanssa yhdessä valitsemassa energiayhtiötä ja hoidamme puolestasi tarvittavat asiakirjat. Valikoimastamme löydät sähköpääkeskukset, alakeskukset, kaapelit, valaisimet sekä lämmitys- ja kuivauslaitteet (ks. sivu 35). Käytössäsi on ammattitaitoinen asennuspalvelumme, joka huolehtii myös mahdollisista vikakorjauksista ja huolloista. Pienempien kalustokeskusten palveluun kuuluu ainoastaan kaluston vuokraus. Kartoitamme tarpeet ja toteutamme työmaan sähkösuunnitelman. Huolehdimme yhdessä työmaan kanssa sähkösopimuksista ja toimitamme tarvittavan laitteiston. Ammattitaitoiset asentajamme huolehtivat käyttöönotosta ja mahdollisista huolloista. Tilaus Toimitus Asennus 16

17 Esimerkki työmaan sähkösuunnitelmasta Jakokaappi Pylvään betonijalusta Sähköviennit tontilla E 63 A 16 A 32 A 63 A D 250A Pääkeskus (3x160 A) Sähköviennit kerroksiin Hissi 16A 32A 32 A 32 A 6. krs 32A 16A Valaisinmasto C 63 A 32A 63A 5. krs 63A 32A 32A 32A 16 A 32 A B 63 A 4. krs 32A 32A 32A 63A Pääkeskus (3x160 A) Hissi 250A Hissi 3. krs 63A 32A Kontit 16 A A 63 A 32 A Parakit 32 A 2. krs 32A 32A 32A 32A 32A 63A Hissi 32 A 1. krs 63A 32A 250A Pääkeskus 1 Jatko- ja muut kaapelit pyritään sijoittamaan siten, että niiden vaurioituminen ei ole todennäköistä. Ulkoalueilla ajoreittien ja käytävien sivuun. Koneilla tai ajoneuvoilla liikennöitävien ajoväylien ylityksissä kaapelit ripustettava ylös tai upotettava maahan lankkukoteloon / putkeen. Niin iso putki, että jatkokaapelit voidaan vetää tulppineen läpi. Sisätiloissa kaapelit seinänvierustoille tai ripustus kattoon ja seinille. Trukki / nostinajoväyliltä kaapelit pois lattialta. Ovien leikkaava vaikutus estettävä. 2 Kalustokeskuksista toimitetuista sähkökeskuksissa, jatkokaapeleissa ja koneissa on kaikissa sama (oikea) pyörimissuunta. 3 Mikäli työmaa ei ole aidattu tai muulla rajauksella erotettu työmaa-alueeksi, on työajan jälkeen ulkona olevista kaapittomista keskuksista katkaistava jännite tai ripustettava 1,7 m korkeudelle. 4 Mahdollisuuksien mukaan kaapeleille järjestettävä työaikainen nousukuilu tai putkitus, jolloin portaikko jää vapaaksi kaapeleista. 5 Työmaan oma kalusto: päättyneeltä työmaalta siirretyn sähkökaluston kunto ja turvallisuus on tar kastettava ennen uudelleen käyttöönottoa huomioitava sähkökorjaajan pätevyys Ulkovalot valonheitin Na-400W (esim. nosturin runkoon) valaisinmasto 8-15m (pyörillä tai kiinteä) Työvalot Runkovaihe halogeeni W jalalla Sisätyöt loistevalaisin 2x58W (yleisvalo, ripustus kattoon) pienloistevalaisin W (työkohdevalaisin, tarvittaessa jalallinen) Keskusten kuormitettavuus: keskus 10A 2kW max. keskus 16A 10kW max. keskus 32A 15kW max. keskus 63A 40kW max. keskus 125A 80kW max. Pienempiä alakeskuksia (10A, 16A, 32A) voidaan lisätä tarpeen mukaan. 17

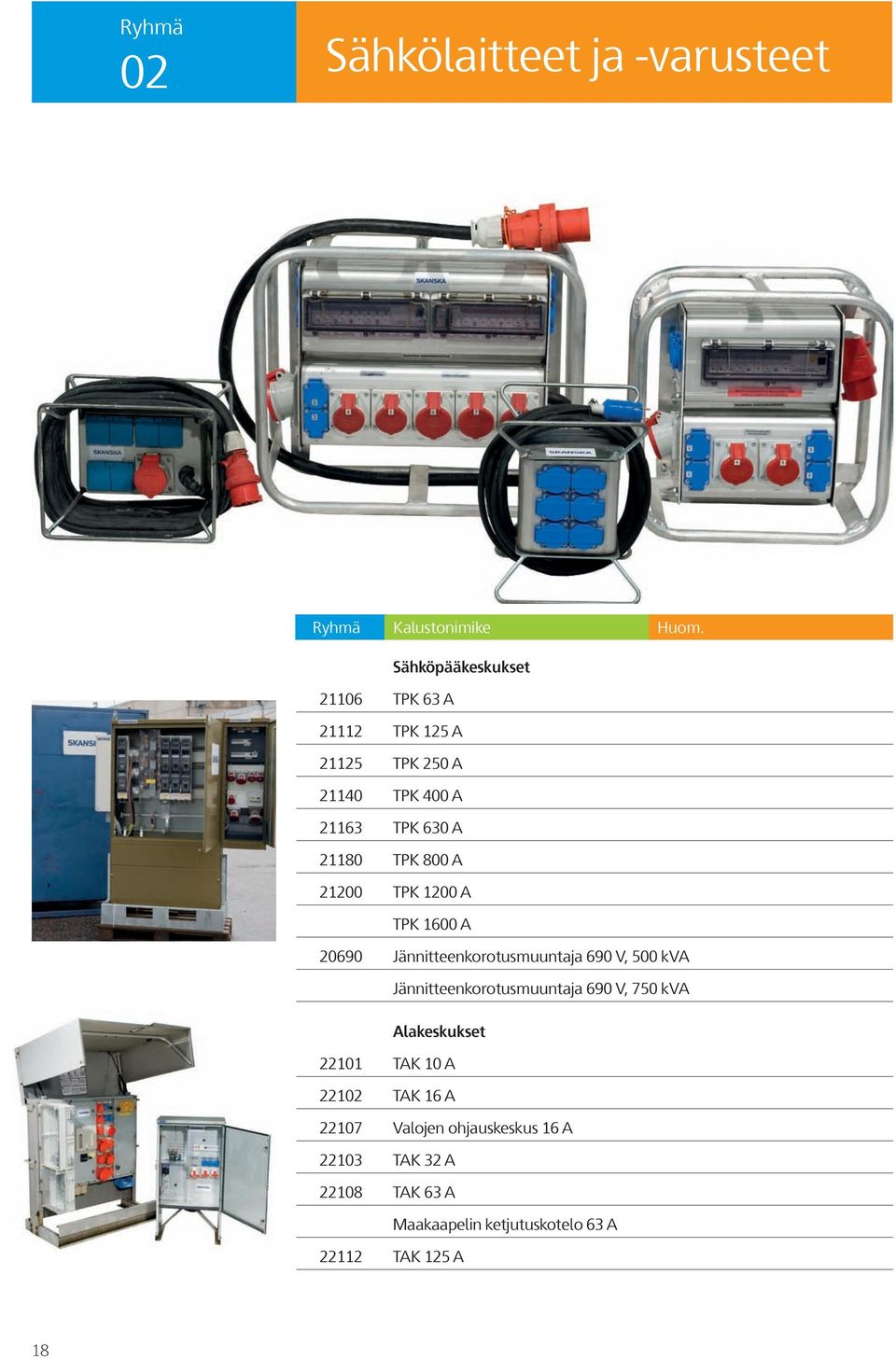

18 Ryhmä 02 Sähkölaitteet ja -varusteet Ryhmä Kalustonimike Huom. Sähköpääkeskukset TPK 63 A TPK 125 A TPK 250 A TPK 400 A TPK 630 A TPK 800 A TPK 1200 A TPK 1600 A Jännitteenkorotusmuuntaja 690 V, 500 kva Jännitteenkorotusmuuntaja 690 V, 750 kva Alakeskukset TAK 10 A TAK 16 A Valojen ohjauskeskus 16 A TAK 32 A TAK 63 A Maakaapelin ketjutuskotelo 63 A TAK 125 A 18

19 Ryhmä Kalustonimike Huom. Valaisinmastot Hinta sisältää valaisimet Valaisinmasto TPK-18, 8-18 m Valaisinmasto 5 10 m Valaisinmasto 2,5 5 m Valaisimet Valaisinjalustat 2 3 m Halogeenivalaisimet 1000 W 1500 W Halogeenivalaisimet 500 W Loistetyövalaisimet Ketjutettavat loisteputkivalaisimet 2 x 36 2 x 58 W Suurtehovalaisimet 400 W Jatkokaapelit, n. 20 m Jatkokaapeli 10 A Jatkokaapeli 16 A Jatkokaapeli 32 A Jatkokaapeli 63 A Jatkokaapeli 125 A Maa- ja ilmakaapelit Kaapelit 63 A Kaapelit 125 A Kaapelit 250 A Pylväät ja varusteet Pylväsjalusta 3 tn Puupylväs 7 9 m 19

20 20

21 Ryhmä 03 Mittauslaitteet Skanska Rakennuskoneella on kattava vuokravalikoima mittauslaitteita rakennus- ja maastomittauksiin. Kun tarvitset projektiisi mittausammattilaisen palvelua, niin ole yhteydessä Skanskan mittausosastoon (Juha Rissanen p ). Ryhmä Kalustonimike Huom Vaaituskone Tasolaser (peruslaser) Tasolaser (kallisteleva) Putkilaser Teodoliitti Takymetri (perustakymetri) Takymetri robotilla (Geodimeter tai vastaava) Takymetri robotilla (Trimble tai vastaava) 21

22 Torninosturit ja henkilötavarahissit Torninosturin ja hissien mitoitukset on hyvä huomioida urakanlaskentavaiheessa ja sopia kanssamme toimitusaikataulu. Kuinka korkea kone tarvitaan? Entä mikä on suurin nostettava kuorma ja etäisyys? Asiantuntijamme auttaa suunnittelemaan tarpeita vastaavan ratkaisun. Tilauksesta ja toimituksesta sovimme heti urakan varmistuttua. Skanska Rakennuskoneen asiakkaana vuokraat luotettavaa ja hyvin huollettua kalustoa sekä asiantuntemusta ja palvelua. Valikoimastamme löydät yksi- tai kaksikoriset henkilötavarahissit, joiden nostoteho vaihtelee tuhannesta kahteen tuhanteen kiloon. Torninosturit tarjoamme seuraaviin kantokykyluokkiin: tonnimetriä tonnimetriä yli 250tm tonnimetriä Luovutamme koneen käyttövalmiina. Asennuspalvelumme kattaa kuljetuksen, asennuksen, pystytyksen ja purun sovittuna päivänä. Selvitä nosturin korkeus, puomin pituus, tarvittava nostoteho ja sijoituspaikka. Toimitamme nosturin työmaalle sovittuna päivänä. Luovutamme koneen valmiiksi asennettuna ja tarkastettuna. Tilaus Toimitus Asennus 22

23 Noston ohjaus Nostotöissä on onnettomuuden vaara. Vaarat on aina arvioitava, ja vaikeita nostoja varten on laadittava erillinen nostotyösuunnitelma, esimerkiksi työn turvallisuussuunnitelma (TTS). Alamies varmistaa, että nosto on turvallinen; taakkaa ei nosteta ihmisten yli, nostoalueelle ei kuljeta eikä vaaratilanteita synny. Alamiehen ja kuljettajan välinen yhteistyö toimii, kun toimintatavat ovat yhdessä sovittuja ja keskinäinen luottamus toimii. Ohjaus radiopuhelimella Paina tangenttia, varmista yhteys esimerkiksi kutsumalla kuljettajaa nimeltä. Pidä tangentti pohjassa niin kauan, että jokainen sana kuuluu kokonaan. Varmista oikea ja vasen tai käytä muita suuntaa osoittavia määreitä (metsään päin, tielle päin). Anna ennakoivia ohjeita, sillä taakan liike ei pysähdy yhtäkkiä. Kerro myös, mihin taakan on tarkoitus päätyä. Muista kohteliaat käytöstavat! Kohteliasta on myös pitää kuljettaja ajan tasalla päivän aikataulusta. Aloita Seis Loppu Vaara Liiku eteen Liiku taakse Oikealle merkinantajasta Vasemmalle merkinantajasta Vaakasuora etäisyys Pystysuora etäisyys Nosta Laske 23

24 Ryhmä 08 Torninosturit Ryhmä Kalustonimike Huom Kokoluokka n. 150 tm BPR-229 max puomi 50 m/2,6 t, max nosto 8 t Potain H25/14C max puomi 55 m/1,7 t, max nosto 10 t Kokoluokka n. 180 tm Liebherr 185 HC max puomi 60 m/2,2 t, max nosto 10 t Kokoluokka n. 200 tm Betox 200 max puomi 60 m/2,85 t, max nosto 12 t Potain H30/30C max puomi 60 m/2,5 t, max nosto 12 t 24

25 Ryhmä Kalustonimike Huom Kokoluokka n. 250 tm Liebherr 256 HC max puomi 70 m/2,7 t, max nosto 12 t Liebherr 245 EC-H max puomi 65 m/2,85 t, max nosto 12 t Liebherr 256 HC+S max puomi 60 m/3,6 t, max nosto 16 t Kokoluokka n tm Potain MD345L12 max puomi 75 m/2,6 t, max nosto 12 t Potain MD345L16 max puomi 75 m/2,3 t, max nosto 16 t Liebherr 280 EC-H16 Litronic max puomi 70 m/3,1 t, max nosto 16 t 25

26 26

27 Ryhmä 08 Torninostureiden varusteet Ryhmä Kalustonimike Huom. Torninjatkeet Puomin jatkeet Torninjatke kaikissa kokoluokissa Puomin jatke kaikissa kokoluokissa Puhelimet torninostureita varten VHF-puhelin Nosturirataelementit kaikki erityyppiset radat/rataelementtipari Torninosturin lisälaitteet Henkilönostokori Tasapainopalkki Baumatic Nostovalvontakamera Lentoeste merkintäsarja Kuljettajan turvavaljaat Nostoraksit Nostoketju 10 mm, 6 m, 4-haar, lyhennyskoukut Nostoketju 13 mm, 6 m, 4-haar, lyhennyskoukut Nostoketju 16 mm, 6 m, 2-haar, lyhennyskoukut Torninosturin valomainos 27

28 Ryhmä 09 Raudoituskalusto Ryhmä Kalustonimike Huom. Teräksen katkaisijat Teräksen katkaisija Tecmor C40 Teräksen taivuttajat Teräksen taivuttaja Tecmor PF45S Ryhmä 11 Muottikalusto Holvituet Holvituet Holvituki AS Holvituen haarukkapää Holvituen kolmijalka Muottilukko Kiilalukko, revalukko, ketunrauta Reunavalumuotti 1200 mm (Vepe) Suurmuotit Lämmitettävät suurmuotit Alumiinipalkit pituus mm, H= mm Ryhmä 12 Nosto- ja siirtolaitteet Betoninnostoastiat Betoninnostoastia l Betoninnostoastia 1000 l (venttiilillä ja letkulla) 28

29 Ryhmä Kalustonimike Huom Betoninnostoastia 1500 l Betoninnostoastia 1500 l (venttiilillä ja letkulla) Tavarannosto- ja siirtolaitteet Nostolaatikko Tarvikkeiden nostokori Kalustonnostohäkki Tiilennostohäkki VR-lavan nostohaarukka Levyhissi Levyvaunu Tavarakärryt Tiilikärryt Haarukkavaunut Ryhmä 13 Betonin käsittelykoneet Tärymoottorit ja -sauvat Suurtaajuusmuuttaja 2 3 sauvalle Suurtaajuussauva mm Invertteritärysauva mm (230 V) Mekaaniset tärymoottorit Mekaaniset tärysauvat Hierto- ja hiomakoneet Hiertokoneet Lattianhiomakone Hiomakoneen varusteet Vetoalusta Lattiajyrsimet Jyrsinrumpu Timanttiporauslaitteet 29

30 Työturvallisuus Skanskassa työturvallisuus on yksi tärkeimmistä arvoista. Toimintaamme ohjaava tavoite on nolla tapaturmaa. Siihen pyritään selkeillä pelisäännöillä ja niiden noudattamisella, mutta myös oikeanlaisilla välineillä. Skanska Rakennuskoneen kalusto vastaa alan edelläkävijän vaatimuksiin. Emme ainoastaan vuokraa kalustoa, vaan kehitämme sitä itse yhdessä laitevalmistajien ja työmaiden kanssa. Valikoimastamme löydät kaikki työmaaturvallisuuteen kuuluvat tuotteet kuten suojakaiteet ja telineet. Voit luottaa, että kalustomme on paitsi lain mukaista, myös tarkoin valikoitua ja huollettua. Koulutetut henkilömme suorittavat putoamissuojainten vuositarkastukset työmaallanne. Työmaalta palautunut kalusto käsitellään yksitellen: puhdistetaan, tarkastetaan ja huolletaan. Pinta-asenteinen vai holkkiasenteinen? Entäpä oikea suojaetäisyys tai riittävä korkeus? Kysy rohkeasti. Me autamme löytämään sopivimman ratkaisun. Alustava suunnitelma kannattaa tehdä kohteen suunnitteluvaiheessa, jonka jälkeen aikataulua voidaan tarkentaa projektin edetessä. Ota yhteyttä. Suunnitellaan työmaan vaatimat turvallisuusratkaisut yhdessä. Toimitamme tarvikkeet ja ratkaisut työmaalle sovitun aikataulun mukaan. Opastamme käyttöönotossa ja huolehdimme kaluston vuositarkastuksista. Tilaus Toimitus Asennus 30

31 31

32 Ryhmä 141 Suojakaiteet Ryhmä Kalustonimike Huom Suojakaidetolpat 8652 Holvin reunakaide SK 600 (koukkupää) 8725 Holvin reunakaide SK (koukkupää) 8662 Villanvälikaidetolppa 8726 Ontelolaattakaide 8727 Pinta-asenteinen reunakaide 8661 Harjakattokaide (malli J) Holkkiasenteiset suojakaidekaidetolpat 8657 Kaidetolppa 1200 mm lyöntilukoin 355 Kaidetolppa 1400 mm lyöntilukoin 8664 Kaidetolppa verkkoelementtikiinnikkein Vesikattokaiteen osat 8654 Vesikattokaiteen kiinteä perusosa 150 mm 8655 Vesikattokaiteen säädettävä perusosa mm 8656 Vesikattokaiteen säädettävä perusosa mm 8658 Säädettävä L-kaidetolppa mm 8659 Säädettävä L-kaidetolppa mm 8663 Harja-/pulpettikattokaiteen asennusosa 32

33 Ryhmä Kalustonimike Huom Kaiteiden erilliset kiinnitysosat 8653 Suojakaide-elementin erilliset kiinnikkeet 8665 Parvekekaiteen kiinnitysholkki 8722 Pinta-asenteinen kiinnitysholkki Villanvälikaide-elementti Suojakaide-verkkoelementit 8720 Suojakaide-verkkoelementti 2400 x 1100 mm 8721 Suojakaide-verkkoelementti 1200 x 1100 mm Kaide-elementtien varastokehikot 8647 Villanvälikaide-elementin varastokehikko 8648 Suojakaide-elementin varastokehikko Alufix-turvakaide-elementtisarja (tasakatolle) Alufix-turvakaide 50 m:n sarja Alufix-turvakaide 30 m:n sarja / 50 m:n sarja / 30 m:n sarja Turvaportaat, ym VEPE-Teräsaskelma VEPE-Teräsaskelman kaidetolppa Hissikuilun konsoli Rivitaloporras Työmaa-aitaelementit Vepe-verkkoaitaelementti 1,2 x 1,8 m Vepe verkkoaidan tolppa Skanska-verkkoaitaelementti 1,2 x 2,0 m Skanska-verkkoaidan tukijalka Aitatolpan paino (Vepe) Aitatolpan paino, puolikaspaino (Skanska) Aidan liukuportti 5 m (Skanska) Iso rakennusaitaelementti 3,5 x 2,5 m Iso aidan tukijalka Iso aidan kuljetuskehikko Iso aidan lisäkiinnike 33

34 Ryhmä 142 Työtelineet HAKI-terästeline Ryhmä Kalustonimike Huom Pohjalaatta Pystysalko 4 m, 3 m, 2 m, 1,5 m, 1 m Juoksu 4 m, 3 m, 2,45 m Jokka 1,9 m, 1,6 m, 1,2 m, 1 m Suojakaide 4 m, 3 m, 2,45 m, 1,9 m, 1,6 m, 1,2 m, 1 m Alumiiniritilä Teräsritilä Kiinteä vinotuki 4,35 m, 3,44 m, 2,52 m, 2,29 m, 1,95 m Seinätuki 3 m, 2,5 m, 2 m Tukirauta Seinätuen liitin Tikas 2,1 m Tikas lepotasolla Tukijalan liitin Syöksy Lepotaso Syöksyn kaide Suojakaidetolppa Haki-pyörä Telinekonsoli Nostovarsi Jalkalistan lukko Ratsastaja Haki-lenkki Varastokehikko Telinepukki 34

35 Ryhmä 144 Kevytmetallitelineet Ryhmä Kalustonimike Huom Al-porras Porrasjakso Päätykehä Suojakaidekehä Vaakatuki Työtaso Työtaso luukulla Vinotuki Telinepyörä Kaarituki Tukijalka Jalkalistat + kiinnikkeet Kokoontaitettava asennusteline Työpukit Erikoistikkaat Ryhmä 15 Lämmitys- ja kuivauskalusto Kaukolämpöön kytkettävät lämmittimet Kiertovesilämmitin 50 kw Kiertovesilämmittimien letku (jm) Letkunippa Kiertovesilämmittimien jakotukki Sähkölämmittimet Sähkölämmitin 3 kw Sähkölämmitin 6 9 kw Sähkölämmitin kw Sähkölämmitin 40 kw Betoninlämmityskalusto Betoninlämmitysmuuntaja 55 kw Runkokaapeli n m/kpl Haaroitusliitin Kuivauskalusto Kosteudenerotin 0,8 kw n. 30 l/vrk 35

36 Ryhmä 16 Rakennussahat Ryhmä Kalustonimike Huom. Rakennusirkkelit Rakennussirkkeli 380 V Sirkkelikontti Kääntöpöytäsahat Listasirkkeli 230 V Jiirisaha 230 V Muut sahat ja leikkurit Listaleikkuri Tiilisaha Tiilileikkuri Ryhmä 17 Rakennushissit Henkilötavarahissit Alimak Scando 10/30, Tornborgs 3210 A Alimak Scando II 12/30, kaksikorinen Alimak Scando 20/30 max kg Mastojatkeet Mastojatke 1,5 m, 1-koriseen hissiin Mastojatke 1,5 m, 2-koriseen hissiin Liukuvaluharussarja Hissin pohjalaatta 36

37 Ryhmä 21 Elementtien käsittelylaitteet Ryhmä Kalustonimike Huom Elementtifakit Elementtituet Elementtituki 2-4 m Elementtituki 4-6 m Ryhmä 24 Siivouslaitteet Keskuspölynimurit Keskusimuriyksikkö 9,2 kw sisältäen imuvaunun, esierottimen ja letkut Pölynimurit Rakennuspölynimuri DC 3800c Vesi-imurit Teollisuuspölynimuri, Kiekens Roskakärryt ja -kuilut Roskakärryt Roskakärryn kippauslaite Roskakuilu 37

38 Ryhmä 25 Käsityökoneet Ryhmä Kalustonimike Huom. Timanttihiontajärjestelmä Hilti DG 150 timanttihiontajärjestelmä Poravasarat (isot) Poravasara (Hilti TE 76 tai vastaava) Poravasara (Hilti TE 92 tai vastaava) Piikkausvasara (Hilti 905 tai vastaava) Naulaimet Panosnaulain esim. Hilti DX 450/ Paineilmanaulain alle 50 mm Paineilmanaulain yli 50 mm Naulainkompressorit Ilmakomressori 230 V Ilmakomressori 400 V 38

39 Ryhmä 50 Muut vuokrattavat tuotteet Ryhmä Kalustonimike Huom Putoamissuojainkassi Ryhmä 60 Myyntituotteet Ryhmä Kalustonimike Huom. Laskutetaan kalustojärjestelmän kautta kalustovuokrien yhteydessä Skanska suojainkassi Myytävät työpukit Sovitusti vuokrakalustoon liittyvät tarvikkeet, kuten terät, imurin pölypussit, yms. 39

40 Palvelut Skanska Rakennuskoneen tarjoamat palvelut: työmaan kalustosuunnitelma työmaatilojen kuljetus- ja asennuspalvelu työmaatilojen porras- ja kulkutasojen asennuspalvelu torninostureiden asennuspalvelu rakennushissien asennuspalvelu torninostureiden ja rakennushissien tarkastukset nostoapuvälineiden tarkastukset putoamissuojainten tarkastukset keskuspölynimureiden asennuspalvelu työmaasähköistyksen suunnittelupalvelu työmaasähköistyksen asennus-, huolto- ja vikakorjauspalvelu ammattiasennuspalvelu esim. sähkö ja nostolaitteet yms. jakelukuljetuspalvelu lämmitys- ja kuivatussuunnittelupalvelu ja käytön opastus 40

41 Teräspontit ja -palkit Teräspontit: Teräspontit lajitellaan varastoon kahtena laaturyhmänä pituuksittain metrin välein ryhmiteltynä. teräspontit laatu 1 = uudet ja uutta vastaavat, ponttiin lyötavissä olevat ja reiättömät teräspontit laatu 2 = ei enää ponttiin lyötävissä, pieniä reikiä, mutta vielä käyttökelpoinen paikkoihin, joissa ei vaadita tiivistä seinää. Pituusluokat määritellään metrin välein normaali pyöristyssääntöä soveltaen. Esim. jos todellinen pituus on 7,50 8,49 on pituusluokka 8 m. Pontin päihin tehdään näkyvät pituusluokkamerkinnät. Pontit käsitellään varastojärjestelmässä aina kappalemäärinä ryhmittäin/profiileittain/pituusluokittain. Paino lasketaan aina pituusluokan mukaan: pituusluokka metriä x profiilin paino/metri. Teräspalkit: Teräspalkit lajitellaan varastoon kahtena laaturyhmänä pituuksittain metrin välein ryhmiteltynä. teräspalkit laatu 1 = uudet ja uutta vastaavat suorat, virheettömät palkit, ei taipumia laipoissa, ei hitsattuja merkityksellisiä lisäosia esim. uumassa. teräspalkit laatu 2 = suorat, sekundäärisiin rakenteisiin soveltuvat palkit, joissa voi olla pieniä vääristymiä laipoissa sekä pieniä, hitsattuja, käyttöä haittaamattomia lisäosia. Pituusluokka määritellään metrin välein aina alaspäin pyöristäen. Esim. jos todellinen pituus on 8,00 8,99 on pituusluokka 8 m. Teräkset käsitellään varastojärjestelmässä aina kappalemäärinä ryhmittäin/profiileittain/pituusluokittain. Paino lasketaan aina pituusluokan mukaan: pituusluokka metriä x profiilin paino/metri. Terästen myynti työmaalle Teräkset Rakennuskone myy aina työmaalle (ei vuokraa), jolloin ne siirtyvät työmaan omaisuudeksi. Myyntihinta määräytyy sekä ponttien että palkkien osalta laatuluokassa 1 sen hetkisen varaston keskimääräisen kilohinnan (kmkgh) mukaan lisättynä sovitulla marginaalilla. Laatuluokassa 2 hinta on vakio. Hintarakenne löytyy hinnastosta. Hyvitys työmaalle palautetusta tavarasta Kun työmaa palauttaa teräksiä, ne lajitellaan, kunnostetaan ja sijoitetaan varastoon kappalemäärinä ryhmittäin/profiileittain/pituusluokittain. Hyvitys tulee vain varastoon sijoitetusta kurantista tavarasta, joka on sieltä sellaisenaan otettavissa uudelleen käyttöön. 41

42 Vuokrausehdot 1. Sopijapuolet ja soveltamisala Näitä sopimusehtoja sovelletaan Skanska Rakennuskone Oy:n (jäljempänä Vuokralleantaja ) ja vuokralleottajan (jäljempänä Vuokralleottaja ) välillä. 2. Vuokra-aika Vuokra-aika alkaa päivästä, jolloin kalusto lähetetään tai noudetaan Vuokralleantajalta, ja päättyy päivään, jolloin se palautetaan Vuokralleantajalle, ellei poikkeuksellisesti ole muuta sovittu. Vuokra-aikaan luetaan edellä mainitut noutoja palautuspäivät. Torninostureiden ja rakennushissien vuokra-aika alkaa, kun käyttöönottotarkastus on tehty ja laite hyväksytty käytettäväksi. Vuokra-aika päättyy, kun nosturin tai hissin purkaminen voidaan Vuokralleottajan puolesta aloittaa. 3. Kaluston luovuttaminen Vuokralleantaja luovuttaa kaluston käyttökunnossa, varustettuna lakimääräisillä turva- ja varmuuslaitteilla ja vastaa siitä, että koneet ovat luovutettaessa määräysten mukaiset. Mikäli toimitetun kaluston määrässä tai laadussa on huomauttamista, Vuokralleottajan on ilmoitettava tästä välittömästi Vuokralleantajalle. 4. Kaluston kuljetus ja asennus Kaluston kuljetus- ja asennuskustannuksista vastaa Vuokralleottaja. Asennus- ja kuljetuspalveluissa noudatetaan Vuokralleantajan toimitusehtoja. 5. Vuokrakaluston käyttö ja huolto Vuokralleottajan tulee tutustua laitteen turva- ja käyttöohjeeseen. Koneen tai laitteen käytössä tulee noudattaa valmistajan ja Vuokralleantajan antamia käyttö- ja huolto-ohjeita. Vuokralleottaja vastaa koneiden päivittäisten ja viikoittaisten määräaikaishuoltojen sekä tarkastusten suorittamisesta, käyttöaineista ja -tarvikkeista sekä käyttöhenkilöstön hankkimisesta. Mikäli vuokrattu kalusto antaa aihetta huomautuksiin, on siitä tehtävä välittömästi ilmoitus Vuokralleantajalle. Vuokralleantaja vastaa kaluston korjauksista ja perushuolloista. Vuokralleottajan tulee sopia Vuokralleantajan kanssa korjausten suorittamisesta. Korjaukset suoritetaan, mikäli mahdollista, ensisijaisesti normaalina työaikana. Korjauskustannukset, joista ei ole sovittu Vuokralleantajan kanssa, ovat Vuokralleottajalle kuuluvia työmaakustannuksia. Vuokralleantaja ei vastaa koneen käytöstä tai rikkoutumisesta Vuokralleottajalle aiheutuvista vahingoista tai muistakaan välittömistä tai välillisistä kustannuksista. 6. Vuokrauskaluston palautus Vuokralleottajan tulee palauttaa vuokrakalusto lähetyslistan kanssa Vuokralleantajalle välittömästi vuokrakauden päättyessä puhdistettuna ja muutoin samassa kunnossa kuin se oli vuokralle luovutettaessa. 7. Vuokralleottajan vastuu Vuokralleottaja on velvollinen korvaamaan täysimääräisesti kaluston huolimattomasta käsittelystä, ohjeiden vastaisesta käytöstä ja puutteellisesta huollosta tai puhdistuksesta aiheutuneet korjauskustannukset. Vuokralleottaja on velvollinen korvaamaan vuokra-aikana korvauskelvottomaksi tuhoutuneen tai kadonneen kaluston sen uushankinta arvoon. Vuokralleantajalla on oikeus periä mahdolliset vuokrakaluston puhdistus- ja kunnostuskulut Vuokralleottajalta erikseen. 8. Vakuutukset Vuokralleottaja vastaa vuokrakaluston asianmukaisesta vakuuttamisesta. 9. Vuokrasopimuksen siirto Vuokralleottajalla ei ole oikeutta siirtää vuokrasopimusta eikä luovuttaa vuokrakalustoa osaksikaan kolmannelle osapuolelle ilman Vuokralleantajan kirjallista suostumusta. 10. Veloitusperusteet Vuokran laskutusperusteena on vuorokausivuokra. Vuokralleantaja laskuttaa kalustovuokrat kerran kuukaudessa kunkin kalenterikuukauden lopussa. Laskujen maksuaika on 14 vrk/ netto, viivästyskorko on 11 %. Mikäli Vuokralleottaja laiminlyö erääntyneiden vuokrien maksamisen tai muutoin olennaisesti rikkoo tämän sopimuksen ehtoja, vuokralleantajalla on oikeus ilman erillistä huomautusta purkaa tämä sopimus heti ja ottaa vuokrakalusto takaisin haltuunsa vuokralleottajaa kuulematta. Mikäli torninosturia tai rakennushissiä käytetään vuorotyössä, korotetaan kokonaisvuokraa 20 %/vuoro. Vuokralleottaja on velvollinen ilmoittamaan työvuorojen määrän. Muun kaluston osalta ei vuorotyöstä peritä korotettua vuokraa. 11. Erimielisyyksien ratkaiseminen Sopimusta mahdollisesti koskevat erimielisyydet pyritään ratkaisemaan neuvotteluteitse. Mikäli näin ei päästä molempia osapuolia tyydyttävään ratkaisuun, jätetään erimielisyydet Helsingin käräjäoikeuden ratkaistavaksi. 42
