VALLOX OY TUOTEKATALOGI 2017

Koko: px
Aloita esitys sivulta:

Download "VALLOX OY TUOTEKATALOGI 2017"

Transkriptio

1 TUOTEKATALOGI 2017

2

3 VALLOX OY TUOTEKATALOGI 2017

4 SISÄLTÖ SISÄLTÖ 1.0 Vallox-ilmanvaihto Vallox Oy:n historia Ilmanvaihdon merkitys Energiatehokas Vallox-ilmanvaihto... 8 Lämmöntalteenotto säästää energiaa ja ympäristöä... 8 Suomeen suunniteltu älykäs sulatus... 9 Paras ilmanvaihto syntyy harkitusta kokonaisuudesta Ilmanvaihdon tarpeenmukaisella ohjauksella säästää energiaa Ilmanvaihtokoneen valinta Ilmanvaihtokoneiden valintataulukko Ilmanvaihtokoneet Vallox TSK Multi 50 MV Vallox TSK Multi 50 MC Vallox TSK Multi 80 MV Vallox TSK Multi 80 MC Vallox 90 MV Vallox 90 MC Vallox 90K MC Vallox 096 MV Vallox 096 MC Vallox 110 MV Vallox 121 SE Vallox 121 MC Vallox 145 MV Vallox 245 MV Vallox 245 MV VKL...50 Ilmanvaihtokoneiden sähkökytkennät Vallox MV-mallit Vallox 096 MV, 110 MV 145 MV ja 245 MV Vallox MC-mallit Vallox 121 SE...56 Ilmanvaihtokoneiden räjäytyskuvat Vallox TSK Multi 50/80 MV Vallox TSK Multi 50/80 MC Vallox 90 MV Vallox 90 MC Vallox 90K MC Vallox 096 MV Vallox 096 MC Vallox 110 MV Vallox 121 SE malli Vallox 121 SE malli A Vallox 121 MC Vallox 145 MV Vallox 245 MV Vallox 245 MV VKL Vallox 245 MV VKL Ilmalämmityskone Vallox Aito Kotilämpö Sähkökytkennät Räjäytyskuvat Ohjaimet MyVallox Control Vallox Digit SED Vallox ProControl Vallox Simple Control Liesikuvut ja -tuulettimet Keittiön ilmanvaihto Vallox Capto-sarja Vallox Capto PTC -säädinkuvut Vallox Capto KTC -liesikuvut Vallox Capto PTC -säädinkuvut Vallox Capto TTC -talotuulettimet Vallox X-Line -sarja Vallox X-Line PTX -säädinkuvut Vallox X-Line KTX -liesikuvut Vallox X-Line LTX -liesituulettimet Vallox X-Line TTX -talotuulettimet Vallox BlueSky -ilmanjakojärjestelmä...95 Vallox BlueSky -ilmanjakojärjestelmän ohjeellinen tarvikelaskenta...96 Kanava ja kanavatarvikkeet Venttiilit Venttiilien liitäntäosat...98 Ilmanjakolaatikot...99 Jakolaatikoiden lisätarvikkeet Lisävarusteet ja tarvikkeet Ilmanvaihtokoneiden asennustarvikkeet Ilmanvaihtokoneiden anturit MyVallox-koneiden anturit Vallox SE -koneiden anturit Ilmanvaihtokoneiden lisävarusteet MyVallox KNX -väylämuunnin Vallox ProControl kosteuslähetin

5 SISÄLTÖ Vallox ProControl -muuntaja Modbus väyläsovitin Vallox Silent Klick -vesilukko Vallox Silent -vesilukko Vallox Out/In seinäpuhallusja ilmanottolaite Muut tarvikkeet Huippuimurit Tekniset tiedot Tilavuusvirta Puhallinkäyrät, ääniarvot Vallox 15P-2-1 AC Vallox 20P-2-1 AC Vallox 15P-EC Vallox 20P-EC Vallox 25P-EC Vallox 31P-EC Vallox 40P-EC Vallox 50P-EC Vallox 56P-EC Moottorit ja sähkötekniikka Huippuimurien isävarusteet ja asennustarvikkeet Lisävarusteet Ohjaus AC-mallit Lisävarusteet Ohjaus EC-malli Lisävarusteet Kaikki mallit Asennustarvikkeet Kaikki mallit Vallox 15P ja 20P mitta- ja asennuskuvat Vallox 25P-EC 56P-EC mitta- ja asennuskuvat Alipainepellit ja asennuskehykset Vallox 15P 56P alipainepeltien mittakuvat Vallox 15P 56P asennuskehysten ja asennuskulmien mittakuvat Sähkökytkennät Huoltokytkin P-2-1 ja 20P P-EC ja 20P-EC P-EC 31P-EC Vallox 40P-EC Vallox 50P-EC Vallox 56P-EC Ilmavirran mittaus Räjäytyskuvat Tuloilmalämmittimet Vallox Tuloilmalämmitin Vallox Tuloilmalämmitin Vallox MLV Multi 200 -kanavapatteri Vallox MLV Multi 250 -kanavapatteri Suodatus ja suodattimien valinta Ilmanvaihdon suunnittelu Asuntoilmanvaihdon suunnittelijan muistilista Suunnittelun perusteet Ilmanvaihtokoneen mitoitus Koneen sijoitus Venttiilien sijoitus ja valinta Kanaviston suunnittelu Äänenvaimennus Liitännät Kondenssivesiliitännät Ohjaimet ja anturit LAN Tuloilman lämmitys Ulkoilma ja jäteilma Ulkoilman sisäänotto Jäteilman ulospuhallus Siirtoilmareitit Saunan ilmanvaihdon suunnittelun periaate Lieden kärynpoisto Tulisijat Takan palamisilma Asennusesimerkkejä Ilmanvaihtokoneen asennus Kanaviston asennus Kanavien eristys Vallox BlueSky -kanavat yläpohjan eristeessä Vallox BlueSky -kanavat lämpimässä tilassa Tuloilmakanavat jäähdytetylle ilmalle Ulko- ja jäteilmakanavat Ilmanvaihdon säätö ja mittaus Ilmanvaihtojärjestelmän säätö Yleisohjeita säätäjälle Ilmavirtojen säätö Huonekohtaisten ilmavirtojen mittaus Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

6 1.0 VALLOX-ILMANVAIHTO ILMANVAIHTOJÄRJESTELMÄ PARAS HENKIVAKUUTUS Hyvä ilmanvaihto on talon paras henkivakuutus. Se vaikuttaa rakennuksen kuntoon ja koko elinikään vaikuttaen merkittävästi myös asumismukavuuteen. Ilmanvaihto on lisäksi investointi asukkaiden terveyteen. Siksi ei ole samantekevää, millainen ilmanvaihtotekniikka talossa on. Vallox on tunnettu, jo yli 40 vuotta Suomessa ilmanvaihtojärjestelmiä valmistanut yritys. Korkealaatuiseen ilmanvaihtoteknologiaan on yhdistetty yksinkertainen tyylikäs muotoilu ja helppokäyttöisyys. Vallox huolehtii hiljaisesti ja huomaamatta rakennuksen ilmanvaihdosta pitäen sisäilman raikkaana ja puhtaana hengittää. Mitä puhtaampaa ilmaa hengität, sitä paremmin voit ja jaksat. Vallox toimii luotettavasti kaikkina vuodenaikoina, kaikissa ilmasto-olosuhteissa. Vallox on panostanut erityisesti ilmanvaihtolaitteiden energiatehokkuuden kehittämiseen, koska ilmanvaihdon tulee olla aina päällä. Vallox on puhtaan ja raikkaan ilman koti. Ja koti, jossa on Vallox, on terveellinen ja viihtyisä koti. Vallox on puhtaan ja raikkaan ilman koti. Ja koti, jossa on Vallox, on terveellinen ja viihtyisä koti. 4

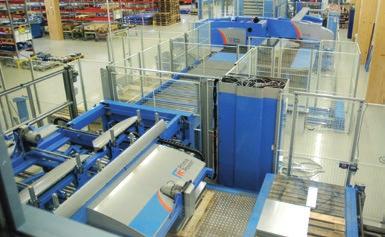

7 VALLOX OY:N HISTORIA Nykyaikaisten asuntokohtaisten ilmanvaihtolaitteiden kehitys sai alkunsa sotakorvauksina maksettujen puhaltimien valmistuksesta. Valtion metallitehtaiden, eli Valmetin, Tampereen lentokonetehtaalla alettiin valmistaa puhaltimia sahatavaran kuivaukseen 1940-luvulla. Vuonna 1964 edelleen lähinnä teollisuuskäyttöön tarkoitettujen ilmanvaihtolaitteiden valmistus siirrettiin Tampereelta tilanpuutteen vuoksi Valmetin Pansion tehtaalle. Seuraavana vuonna Valmet toi markkinoille huippuimurisarjan, jossa oli vaihtoehto myös asuntoihin. 60-luvun ripeän kaupungistumisen myötä rakennettiin paljon kerrostaloja, joihin tuli myös keskitetty poistoilmanpuhallus, ja siihen alettiin liittää myös liesikupu. Niinpä 1970 Valmetkin alkoi aluksi alihankintana valmistaa liesikupuja. Vuonna 1971 perustettiin Valmet Loimaan tehdas, jonne huippuimureiden kokoonpano siirrettiin luvun alun energiakriisin myötä asumiskäyttöön tarkoitettua ilmanvaihtoa kehitettiin ja 1976 Valmet toi markkinoille energiaa säästävän Kotilämpö-ilmalämmitysjärjestelmän, joita myytiin seuraavan vuosikymmenen aikana kpl luvun puolivälissä markkinoille tuotiin lämmöntalteenotolla varustettu tulo-/poistoilmanvaihtolaite, legendaarinen MUH Ilmava, joka on yhä Suomen kaikkien aikojen eniten myyty ilmanvaihtokonemallisto luvun alkupuolella Valmet ja Wärtsilä järjestelivät paperikone- ja laivanvalmistusta. Valmet keskittyi paperiteollisuuteen ja vuonna 1987 myi ilmanvaihtolaitteisiin erikoistuneen Loimaan tehtaan MBO-kaupalla toimivalla johdolle. Syntyi Vallox Oy. Muutamia vuosia myöhemmin Vallox keskittyi asuntoilmanvaihtoon ja myi laivailmastointiosaston tanskalaiselle Novenco As:lle. Vuonna 2002 saksalainen perheyritys TOP AIR AG osti Valloxin osake-enemmistön. Vallox jatkaa edelleen pääasiassa asumisen ilmanvaihdon parissa. Vuonna 2011 Vallox täytti 40 vuotta ja samalla valmistui Loimaan tehtaan neljäs laajennus. Nykyään Valloxin liikevaihdosta puolet kertyy viennistä. 1.1 VALLOX OY:N HISTORIA 5 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

8 1.2 ILMANVAIHDON MERKITYS LAADUKAS ILMANVAIHTO ON HYVINVOINNIN EDELLYTYS Ihminen viettää jopa 90% ajastaan sisätiloissa ja hengittää noin litraa ilmaa päivässä. Terveellinen sisäilma onkin hyvinvoinnin kannalta ratkaisevassa asemassa. Ilmanvaihdon tehtävänä on tuoda puhdasta ilmaa hengitykseen ja samaan aikaan poistaa asunnossa syntyvä kosteus, hiilidioksidi ja muut epäpuhtaudet. Mitä puhtaampaa sisäilma on, sitä paremmin asukkaan voivat. ILMANVAIHDON TEHTÄVIÄ OVAT: 1. Kosteuden poistaminen Ruuanlaitto, astioiden pesu, peseytyminen, saunominen, pyykinpesu, huonekasvit ja ihmisten hikoilu sekä hengitys tuottavat kosteutta. Tehokas ilmanvaihto poistaa liiallisen kosteuden. 2. Hiilidioksidin poistaminen Ihmisten ja eläinten hengitys tuottaa sisäilmaan hiilidioksidia. Liika hiilidioksidi voi aiheuttaa väsymystä tai päänsärkyä sekä heikentää unen laatua. Tarpeenmukainen ilmanvaihto pitää huolta, että hiilidioksiditaso pysyy riittävän alhaisena. 3. Rakennus- ja sisustusmateriaaleista erittyvien päästöjen poistaminen Maalien, lakkojen, liimojen ja sisustusmateriaalien päästöt sekä radon-kaasu poistuvat sisäilmasta ilmanvaihdon avulla. 4. Puhtaan, suodatetun ja oikean lämpöisen ulkoilman tuominen sisään Ilmanvaihtokone suodattaa sisääntuotavasta ulkoilmasta tehokkaasti pölyt ja pienhiukkaset. Samalla se lämmittää tuloilman poistoilmasta talteen otetulla lämmöllä, jolloin ei synny vedon tunnetta eikä lisälaskua lämmitykseen. Puhdas ja lämmin tuloilma takaavat miellyttävät asuinolosuhteet. SISÄILMAN KOSTEUSLÄHTEITÄ Kun kaksi henkilöä nukkuu seitsemän tunnin yöunet, heidän hengityksensä ja hikoilunsa tuottavat noin 7,5 8 desilitraa kosteutta ja noin litraa hiilidioksidia. He myös lämmittävät huoneilmaa noin W:n teholla. Muita kodin tyypillisiä kosteuslähteitä ovat esim.: Ruukkukasvit 7-15 g/h 4,5 kg:n pyykin kuivaus rummussa g/h Kylpeminen kylpyammeessa Peseytyminen suihkussa Lyhytaikainen ruuanlaitto Pitkäaikainen ruuanlaitto Paistaminen Astianpesukone Pyykinpesukone n g/kylpy n g/kerta g/h/keittoaika g/h/keittoaika n. 600 g/h/paistoaika n. 200 g/pesukerta n g/pesukerta Kun ilman kosteuspitoisuus nousee liian korkeaksi, kosteus alkaa tiivistyä ikkunoihin tai kylmän ulkoseinän rakenteisiin. Kostuneet rakenteet toimivat kasvualustana mikrobeille ja homesienelle, jotka ennen pitkää vaurioittavat rakenteita. Yli 80 % suhteellisessa kosteudessa ja normaalissa huoneenlämmössä kasvavat lähes kaikki sienirihmastot. 6

9 Kastepiste Kastepiste on se ilman lämpötila, jossa ilman sisältämän vesihöyryn tiivistyminen alkaa. vettä/kuivaa ilmaa (m 3 ~ 1,2 kg) g/kg Kosteuden tiivistymisalue KASTEPISTE 12 C Suhteellinen ilmankosteus 100% 80% 60% 40% 30% C sisäilman lämpötila Esimerkki: Jos huoneilman lämpötila on + 20 C ja suhteellinen kosteus 60 %, huoneilman kosteus tiivistyy pintaan, jonka lämpötila on alle + 12 C. Tehokas ilmanvaihto poistaa hiilidioksidi- ja kosteuskuorman sekä asumisesta syntyvät hajut, käryt ja muut epäpuhtaudet suoraan ulos. Vallox-ilmanvaihtokoneiden levylämmönvaihdin ei koskaan sekoita poistoilman epäpuhtauksia ulkoa tulevaan raikkaaseen ilmaan. Kosteus- ja hiilidioksidianturein varustettu Vallox-ilmanvaihtolaite mittaa automaattisesti ilman laatua ja tuo puhdasta, suodatettua sekä sopivan lämpöistä ilmaa oleskelutiloihin. ILMANVAIHTO PARANTAA ASUMISMUKAVUUTTA Puhtaalla ja raikkaalla sisäilmalla on suuri vaikutus asukkaiden jaksamiseen ja hyvinvointiin, samoin kuin kodin viihtyvyyteen. Vedoton ja lämmitetty tuloilma ovat merkittäviä tekijöitä asumismukavuuden kannalta. Kerrostaloissa on todettu asumistyytyväisyyden kasvavan, kun ilmanvaihtoa voi omassa huoneistossaan säätää yksilöllisten toiveiden ja tarpeiden mukaan. Huoneistokohtaisella ilmanvaihdolla vältetään äänien ja hajujen leviäminen asunnosta toiseen ilmanvaihtokanavia pitkin sekä ns. savupiippuilmiö eli kerrostalon painesuhteiden vaihtelu. TEHOKAS SUODATUS PITÄÄ SISÄILMAN PUHTAANA Tehokkailla suodattimilla varustettu ilmanvaihtokone puhdistaa tuloilmasta mm. siitepölyn ja noen. Laadukas ilmanvaihto onkin erityisen tärkeää allergikoille ja astmaatikoille. Suodattimet on muistettava vaihtaa säännöllisesti. Vallox-ilmanvaihtokoneissa on ehdottomasti suositeltavaa käyttää vain Vallox- ssuodattimia, jotta ilmanvaihtolaite toimii suunnitellusti, eivätkä koneen ilmavirrat tai talon painesuhteet muutu. LEVYLÄMMÖNVAIHDIN EI PALAUTA HAJUJA Kun ilmanvaihtokoneessa on levylämmönvaihdin, tuloilma ja jäteilma eivät koskaan pääse sekoittumaan toisiinsa eivätkä esim. jäteilman hajut palaa sisäilmaan. 1.2 ILMANVAIHDON MERKITYS 7 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

10 1.3 ENERGIATEHOKAS VALLOX-ILMANVAIHTO LÄMMÖNTALTEENOTTO SÄÄSTÄÄ ENERGIAA JA YMPÄRISTÖÄ Suurin osa ilmanvaihdon energiankulutuksesta muodostuu korvausilman lämmittämisestä. Ilmanvaihdon osuus rakennusten energiankulutuksesta on varsin suuri, mikäli poistoilmasta ei oteta lämpöä talteen. Hallittu lämmöntalteenotto poistettavasta ilmasta lämmittää ulkoa tulevan kylmän ilman. Sillä on huomattava taloudellinen merkitys. Samalla, kun energiaa säästyy, pienentyvät myös lämmityskustannukset ja ympäristöä kuormittavat päästöt. Mitä pohjoisempana rakennus sijaitsee, sitä enemmän lämmöntalteenotolla säästää selvää rahaa. ENERGIAPIHIT VALLOX- ILMANVAIHTOKONEET Hyvä lämmöntalteenoton hyötysuhde pienentää paitsi talon lämmitysenergian kulutuste, tekee myös ilmanvaihtokoneen jälkilämmityspatterin lähes tarpeettomaksi. Vallox-ilmanvaihtokoneissa on korkean hyötysuhteen levylämmönvaihtimella varustetut ristivastavirtakennot, jotka kykenevät lämmittämään tuloilman suurimman osan vuodesta yli + 17 C:seen pelkästään poistoilman lämpöenergialla. Tuloilman lisälämmitys on silloin lähes tarpeetonta. Siksi kyseisissä koneissa on aina sähköi- nen jälkilämmitys, sillä nestepatterin korkeampia hankinta- ja asennuskustannuksia ei olisi mahdollista kuolettaa järkevässä ajassa. Vallox-ilmanvaihtokoneiden levylämmönvaihdin ei itsessään kuluta lainkaan energiaa. Poistoilman lämpö siirtyy ohuiden alumiinilevyjen läpi kylmään tuloilmaan ilman liikkuvia osia. Siksi se on myös toimintavarma ja sen huolto ja ylläpito helppoa ja yksinkertaista. Nykyaikaisten tasavirtapuhaltimien sähkön kulutus on varsin pientä. Yhden saunomiskerran kiukaan sähkönkulutuksella käyttää ilmanvaihtokoneen puhaltimia jopa viikkoja. HUONEISTOKOHTAINEN ILMANVAIHTO Kerrostaloissa huoneistokohtaisen ilmanvaihdon voi lähtökohtaisesti mitoittaa pienemmäksi kuin keskitetyn ilmanvaihtojärjestelmän. Tällä on suuri vaikutus energiankulutukseen varsinkin pienissä asunnoissa. Suurin energiansäästö saavutetaan yleensä ilmanvaihdon tarpeenmukaisella käytöllä, johon Vallox-ilmanvaihtojärjestelmä tarjoaa useita eri ratkaisuja. Tuloilma asuntoon + 17 C Lämmin poistoilma asunnosta + 22 C Jäähtynyt jäteilma ulos 8 C Ulkoilma 15 C Lämmöntalteenottokenno 8

11 SUOMEEN SUUNNITELTU ÄLYKÄS SULATUS Pakkasella lämmönvaihtimeen kertyy jäätä, joka on aika ajoin sulatettava, jotta ilmanvaihto toimii. Markkinoilla olevissa ilmanvaihtokoneissa käytetään erilaisia tapoja sulattaa lämmönvaihdin. Etulämmittimen käyttö on yksi yleisemmistä tavoista. Lämmönvaihdin ei kuitenkaan tiedä, mistä lämpö on peräisin ja siksi noin 65% etulämmittimen energiasta siirtyy suoraan jäteilmaan. Toinen yleinen sulatustapa on tuloilmapuhaltimen pysäyttäminen kennon sulatuksen ajaksi. Uusissa, ilmatiiviiksi rakennetuissa taloissa tämä tapa on usein ongelmallinen puutteellisen korvausilman saannin takia. Useimmissa Vallox-ilmanvaihtokoneissa sulatus on toteutettu älykkäästi siten, että tuloilma ohittaa lämmöntalteenoton sulatuksen ajan ja se lämmitetään ns. jälkilämmittimellä. Näin kaikki lämmittimen tuottama lämpö siirtyy tuloilman mukana asuintiloihin eikä hukata energiaa. SULATUS ETULÄMMITYKSELLÄ VS. TARPEENMUKAINEN MC-SULATUSAUTOMATIIKKA 1.3 ENERGIATEHOKAS VALLOX-ILMANVAIHTO + 6 C - 8 C - 21 C + 21 C - 21 C + 21 C Etulämmitys on päällä säännöllisin välein Valloxin tarpeenmukainen MC-sulatusautomatiikka on päällä ainoastaan tarvittaessa. Etulämmitin lämmittää ulkoilman ennen kuin se johdetaan lämmöntalteenottokennoon. Jopa 65% etulämmittimen tuottamasta lämmöstä siirtyy kennossa suoraan jäteilmaan eli ulos. Kun etulämmitin kytketään päälle, se toimii säännöllisin väliajoin, vaikka välttämättä sulatukselle ei ole tarvetta. Valloxin tarpeenmukaisella MC-sulatusautomatiikalla varustetuissa ilmanvaihtokoneissa on ainoastaan jälkilämmityspatteri. Se lämmittää tuloilman vasta sen kuljettua lämmöntalteenottokennon kautta ja varmistaa näin ollen, että 100% lämpöenergiasta siirtyy asuintiloihin. Valloxin tarpeenmukainen talvitoiminto on älykäs ratkaisu myös siksi, että ilmavirtojen lämpötiloja mitataan säännöllisin väliajoin, jotta vältetään tarpeeton sulatus. Näin on mahdollista saavuttaa paras mahdollinen vuosihyötysuhde. 9 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

12 1.3 ENERGIATEHOKAS VALLOX-ILMANVAIHTO PARAS ILMANVAIHTO SYNTYY HARKITUSTA KOKONAISUUDESTA 1. Energiatehokas ilmanvaihtokone Älykäs ja helppokäyttöinen ohjaus, vähän sähköä kuluttavat tasavirtapuhaltimet ja tehokas lämmöntalteenotto luotettavalla sulatusautomatiikalla auttavat säästämään energiaa. Monissa ilmanvaihtokoneissa tuloilman jälkilämmityksen voi toteuttaa joko sähköpatterilla tai talon lämmitysjärjestelmään liitetyllä nestepatterilla. Mitä parempi hyötysuhde koneessa on, sitä vähemmän energiaa kulutetaan jälkilämmitykseen. Siksi korkeimpien hyötysuhteiden koneissa jälkilämmitys on toteutettu aina turvallisesti sähköllä. Lämmöntalteenoton ohitusautomatiikan avulla tuloilmaa ei lämmitetä kesällä turhaan. 2. Tarpeenmukainen tehon säätö Ilmanvaihdon tehoa kannattaa säätää tarpeen mukaan. Vallox-ilmanvaihtokoneiden kätevät ilmanvaihtoprofiilit sekä etäohjattavuus tekevät ohjauksesta helppoa. Kone on kytkettävissä myös muuhun taloautomaatioon. 3. Kosteusanturi Erillisiä kosteusantureita käytettäessä ilmanvaihtoa tehostetaan automaattisesti saunan ja suihkun jälkeen. Ilmanvaihtoa pienennetään, kun märkätilat ovat kuivuneet. Vallox MV-ilmanvaihtokoneissa on sisäänrakennettu kosteusanturi. Valloxin kosteusanturit eivät vaadi kalibrointia tai huoltoa. 4. Hiilidioksidianturi Erillisiä hiilidioksidiantureita käytettäessä ilmanvaihtoa säädetään automaattisesti henkilömäärän mukaan. Ilmanvaihtoa pienennetään, kun talo jää tyhjäksi. Valloxin hiilidioksidianturit eivät vaadi kalibrointia tai huoltoa. 5. Vallox BlueSky -ilmanvaihtokanavisto Läpimitaltaan pienet kanavat sopivat höyrysulun sisäpuolelle ja väliseiniin, jolloin höyrysulku säilyy ehjänä. Sisälle asennettuja tulo- ja poistokanavia ei tarvitse lämpöeristää. Tuloilma ei jäähdy talvella ja jälkilämmityspatterin energiantarve pienenee tai poistuu kokonaan. Kesällä ilmanvaihtojärjestelmän viilennystehoa ei tuhlata kuumalle ullakolle. Myös poistoilma tulee ilmanvaihtokoneelle lämpimänä, joten lämmön talteenotto toimii täydellä teholla. Oikein mitoitettu kanavajärjestelmä aiheuttaa vain pienen virtausvastuksen. Silloin puhaltimien energiankulutus ja äänitaso pysyvät alhaisena. 6. Kanaviston äänenvaimentimet Hiljaista ilmanvaihtoa voi käyttää riittävällä teholla. 7. Erillinen liesituuletin Liesituuletinta käytetään vain tarvittaessa. Muulloin ilmanvaihtolaitteeseen liitetty keittiön peruspoisto huolehtii keittiön ilmanvaihdosta. 8. Takan palamisilma Takan palamisilma kanavoidaan suoraan ulkoa takalle takkavalmistajan ohjeen mukaan. Silloin palamisilma ei jäähdytä huonetta, eikä ikkunoita tarvitse availla takan käytön aikana. Takkakytkin helpottaa sytyttämistä, mutta ei korvaa takan palamisilmakanavaa. 9. MLV-kanavapatteri Maalämpö- tai passiivipiiriä voidaan hyödyntää ilmanvaihtokoneeseen liitettävän MLV-kanavapatterin avulla talvella tuloilman lämmittämiseen ja kesällä viilennykseen (liitettävissä Vallox MLV-malleihin). 10. Auringonsuojaus Oikein sijoitetut ja auringolta suojatut ikkunat pienentävät jäähdytyksen tarvetta. Mikäli auringon lämpökuorma on suuri, ei ilmanvaihtojärjestelmän viilennysteho riitä, vaan tarvitaan erillinen jäähdytys. 10

13 ENERGIATEHOKAS VALLOX-ILMANVAIHTO Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

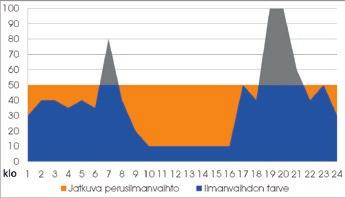

14 1.4 ILMANVAIHTOJÄRJESTELMÄN OHJAUS ILMANVAIHDON TARPEENMUKAISELLA OHJAUKSELLA SÄÄSTÄÄ ENERGIAA Ilmanvaihdon tarve vaihtelee perheen koon, toiminnan, rakennuksen koon ja jopa vuorokaudenaikojen mukaan. Ilmanvaihtokoneen ilmavirrat pitää mitoittaa niin, että Kotona-tilassa ilmanvaihto riittää poistamaan epäpuhtaudet ja ylimääräisen kosteuden, ja oleskelutilojen ja makuuhuoneiden sisäilma pysyy raikkaana. Kotona-tilaa käytetään nimensä mukaisesti, kun asukkaat ovat kotona toimittaen normaaleja arkiaskareitaan, mutta sisäilmaan ei kohdistus mitään ylimääräistä kuormitusta. Tehostus-tilaa käytetään silloin, kun sisäilmaa kuormittavat ylimääräinen kosteus, normaalia suuremman henkilömäärän aiheuttama hiilidioksidikuorma, ruuanlaitosta syntyvä käry tai ylilämpö. Rakenteiden kannalta tärkeintä on tehostaa ilmanvaihtoa ilman kosteuspitoisuuden noustessa. Tehostus-tilassa ilmavirtojen pitää olla vähintään 30 % Kotona-tilaa suurempia. Poissa-tilaan ilmanvaihdon voi säätää silloin, kun asunto jää tyhjäksi. Poissa-tilan ilmavirrat voivat olla noin 30 % pienempiä kuin Kotona-tilassa. Kun ilmanvaihto pienennetaan puoleen, sen kuluttama energiamäärä putoaa alle puoleen. Siksi on järkevää säätää ilmanvaihtoa tarpeen mukaan. Aktiivinen ilmanvaihdon käyttäjä voi säätää ilmanvaih- don tehoa tarpeen mukaan itse. Mukavuudenhaluiselle käyttäjälle kosteus- ja hiilidioksidianturit takaavat aina hyvän sisäilman eikä tarpeeseen nähden liian isolla teholla oleva ilmanvaihto tuhlaa energiaa suotta. Automaattinen ohjaus on edullista ylellisyyttä. Ilmanvaihtojärjestelmän ilmavirtoja on voitava ohjata kuormituksen ja ilman laadun mukaan käyttötilannetta vastaavasti (RakMk D ). Ilmanvaihto liian pienellä Ilmanvaihto liian suurella Jatkuva tasainen ilmanvaihto ei vastaa kuormitusta ja kuluttaa myös energiaa tasaisesti. Kun ilmanvaihtoa säädetään tarpeen mukaan, voidaan sen tehoa laskea ohjearvoa pienemmälle, kun ilmanvaihdon tarve on vähäisempi, esimerkiksi asunnon ollessa tyhjillään.. MONIA VAIHTOEHTOJA OHJAUKSEEN Kiinteät ohjaimet Pääsääntöisesti Vallox-ilmanvaihtokoneiden myyntipakkaukseen sisältyy kiinteästi asennettava ohjain. Sen lisäksi ilmanvaihtokonetta voi ohjata nykyään monin eri tavoin. Etäohjaus Vallox MV-koneet voi rekisteröidä MyVallox Cloud -pilvipalveluun, jolloin ilmanvaihtokonetta voi ohjata mistä tahansa, kunhan käytössä on nettiyhteys. Jos lomalle lähtiessä unohtui laittaa ilmanvaihto Poissa-tilaan, sen voi tehdä näppärästi älypuhelimella, tietokoneella tai tabletilla. Kaikki data, sisälämpötilat, koneen tiedot ja vikatilat ovat nähtävissä verkon yli. Käyttäjän luvalla myös Valloxin tekninen tuki voi tarkastella koneen toimintoja etänä. Etähallinta säästää energiaa ja auttaa välttämään turhat huoltokäynnit. 12

15 Kosteus- ja hiilidioksidianturit Nelihenkinen perhe tuottaa vuorokaudessa vesihöyryä huoneilmaan määrän, joka vastaa yli ämpärillistä vettä. On erittäin tärkeää, että kosteuskuorma tuuletetaan talosta nopeasti ulos, eikä se jää rakenteisiin tekemään tuhojaan. Kosteusanturi tunnistaa sisäilman kosteustason ja tehostaa ilmanvaihtoa, kunnes tilat ja rakenteet ovat käytön jälkeen taas kuivat. Talvella, kun ulkoilmassa on vähän kosteutta ja huoneilma on kuivaa, riittää usein lyhyempi ilmanvaihdon tehostus. Valloxin oppiva kosteusohjaus mukautuu automaattisesti niin kuiviin talviin kuin kosteisiin syksyihinkin ja toimii aina oikein, miellyttävästi ja taloudellisesti. Vallox MV-malleissa on sisäänrakennettu kosteusanturi, minkä lisäksi niihin on tarvittaessa mahdollista liittää myös erillinen kosteusanturi. SE-malleihin kosteusanturin saa lisävarusteena. Hiilidioksidianturi tunnistaa hengityksestä syntyvän hiilidioksidin ja tehostaa automaattisesti ilmanvaihtoa, hiilidioksidikuorman mukaan, esimerkiksi kun huoneistossa on normaalia enemmän ihmisiä. Kun hiilidioksidipitoisuus pidetään riittävän alhaalla, samalla talosta tuuletetaan ihmisistä ja asumisesta tulevat hajut, pölyt, käryt ja kosteudet. Makuuhuoneeseen sijoitettu hiilidioksidianturi on kätevä, sillä se tunnistaa mm. jos pienet lapset tulevat aamuyöllä vanhempiensa makuuhuoneeseen. Ilmanvaihto tehostuu automaattisesti pitäen makuuhuoneen ilman raikkaana aamuun asti. Kosteus- ja hiilidioksidiantureilla varustetun kodin ilmanvaihto myös pienenee automaattisesti kosteus- tai hiilidioksidipitoisuuden laskiessa eikä ilmanvaihto koskaan unohdu vahingossa energiaa turhaan kuluttavalle liian suurelle teholle. Ilmanlaatuantureilla on mahdollista toteuttaa älykäs, energiaa säästävä ja täysin automaattinen Kotona-Poissa -toiminto. Viikkokello-ohjaus Valloxin SE- ja MV-malleissa on kätevä viikkokello-ohjaus. Voit asettaa halutun ilmanvaihtotilan (Kotona/Poissa/ Tehostus) ja tuloilman lämpötilan vaikka viikon jokaiselle tunnille. Viikkokello-ohjaus on erityisen hyvä tapa ohjata ilmanvaihtoa tiloissa, joiden käyttö on säännöllistä, kuten toimistoissa. Asumiskäytössä ilmanlaatuanturit saattavat kuitenkin olla viikkokelloa parempi ohjaustapa. Jänniteviestiohjaus Kaikkien Vallox-ilmanvaihtokoneiden puhallusnopeutta voi ohjata jänniteviestillä 0-10 VDC. SE- ja MV-malleissa jänniteviestiohjaus liitetään ilmanvaihtokoneen kaukovalvontaliitäntään (VAK) ja muita koneen asetuksia ohjataan koneen omalla ohjaimella. Liesikupu-ohjaus Lieden kärynpoisto on yleensä suositeltavaa toteuttaa erillisellä järjestelmällä liesituulettimella tai liesikupu-huippuimuri-yhdistelmällä. Erillisellä järjestelmällä lieden poistoilmavirta on yleensä oleellisesti suurempi kuin ilmanvaihtokoneella aikaansaatu poistoilmavirta. Kärynpoisto ilmanvaihtokoneen kautta on kuitenkin yleinen tapa kerros- ja rivitaloasunnoissa sekä pienehköissä asunnoissa, eikä sille ole teknistä tai rakennusmääräyksiin perustuvaa estettä. Silloin myös ilmanvaihtokoneen puhallinnopeutta ohjataan yleensä liesikuvulta. Vaihtovirtapuhaltimilla olevia ilmanvaihtokoneita ohjataan muuntajasäätöisillä liesikuvuilla ja tasavirtapuhaltimilla olevia malleja taas jänniteviestillä ohjattavilla liesikuvuilla. Ohjaus taloautomaation kautta Suurin osa Vallox-ilmanvaihtokoneista on mahdollista liittää taloautomaatioon Modbus- tai KNX-väylän avulla. Modbus Vallox MV-mallit voi liittää Modbus-väylään ilman erillistä sovitinta. Vallox MC-malleihin liitettävissä olevan Vallox ProControl-ohjaimen voi myos liittää Modbus-väylään. KNX Vallox MV-mallien yleisimpiä toimintoja voi ohjata KNX-verkon kautta lisävarusteena saatavan MyVallox KNX-väylämuuntimen avulla. 1.4 ILMANVAIHTOJÄRJESTELMÄN OHJAUS 13 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

16 1.5 ILMANVAIHTOKONEEN VALINTA MUISTILISTA ILMANVAIHTOKONEEN VALINTAAN ILMANVAIHTOKONEEN MITOITUS Ilmanvaihtokoneen tulee olla ilmavirroiltaan oikean kokoinen. Ilmanvaihtokoneiden valintataulukossa ilmoitetut ilmavirrat ovat koneiden maksimi-ilmavirtoja. Kun talon perusilmanvaihto (0,5 kertaa tunnissa) toteutuu ilmanvaihtokoneen puolella teholla (Kotona-tilassa), on tehostusvaraa esim. märkätilojen kuivattamiseen riittävästi. Vallox-koneiden ohjeelliset neliömäärät perustuvat tähän mitoitukseen. Huoneiden, erityisesti märkätilojen suuri määrä sekä erikoistilat, kuten uima-allas, saattavat kasvattaa tarvittavia ilmamääriä niin, että kone pitää mitoittaa suuremmaksi. Lopullisen ilmanvaihtokoneen mitoituksen tekee aina ilmanvaihtosuunnittelija. Liian pieni ilmanvaihtokone saattaa aiheuttaa ääniongelmia, mutta ylimitoituksestakaan on harvoin etua. LÄMMÖNTALTEENOTON HYÖTYSUHDE Poistoilman lämmöntalteenoton vuosihyötysuhdeluokka kertoo lämmöntalteenoton energiatehokkuudesta. Esimerkiksi A+-luokan ilmanvaihtokone käyttää yli 75 % poistoilman lämpöenergiasta tuloilman lämmittämiseen. Vertaa siis todellista vuosihyötysuhdetta, älä valmistajan ilmoittamaa lämpötilahyötysuhdetta. VTT:n sertifikaatti on hyvä apu eri koneiden luotettavaan vertailuun. Kaikissa Valloxin ilmanvaihtokoneissa on tehokas ja turvallinen levylämmönvaihdin. Se ei koskaan sekoita tulo- ja poistoilmaa keskenään tai palauta poistoilman kosteutta ja hajuja sisälle puhallettavan puhtaaseen ilmaan. Levylämmönvaihtimessa ei ole liikkuvia osia, se on äänetön eikä kulu käytössä. Levylämmönvaihtimen pieni painehäviö mahdollistaa puhaltimien pienemmän energiankulutuksen ja hiljaisemman ilmanvaihtojärjestelmän. OMINAISENERGIANKULUTUS Vuoden 2016 alusta astui voimaan asetus ilmanvaihtokoneiden ekologisesta suunnittelusta ja energiatehokkuudesta. Asetuksen mukaan jokaisesta ilmanvaihtokoneesta on ilmoitettava ominaisenergiankulutus eli energiankäytön hyötysuhde kullekin ilmastovyöhykkeelle (kylmä, keskimääräinen ja kuuma) ILMANVAIHDON OHJAUS JA ILMANLAATUANTURIT Oletko aktiivinen ilmanvaihdon käyttäjä vai haluatko, että ilmanvaihto säätyy aina automaattisesti oikealle teholle? Mukavuudenhaluiselle käyttäjälle kosteus- ja hiilidioksidianturit takaavat aina hyvän sisäilman ilman, että koskaan syyllistytään liian suuritehoiseen, energiaa tuhlaavaan ilmanvaihtoon. Automaattinen säätö on edullista ylellisyyttä. Kosteusohjaus tehostaa automaattisesti ilmanvaihtoa saunan ja suihkun jälkeen ja hiilidioksidiohjaus säätää ilmanvaihtoa henkilömäärän ja heidän aktiivisuutensa mukaan. Etäohjaus mahdollistaa ilmanvaihdon ohjaamisen ja seuraamisen vaikka lentokentältä. Ilmanvaihtokoneiden ohjausvaihtoehdot sivulla 77. JÄÄTYMISEN ESTO Jäätymisen esto on yksi ilmanvaihtokoneen tärkeimpiä ominaisuuksia niin todellisen vuosihyötysuhteen, ilmanvaihtokoneen energiankulutuksen kuin luotettavuudenkin kannalta. Vallox MC-sulatusautomatiikka ei tarvitse energiaa kuluttavaa etulämmitysvastusta, eivätkä uuden sukupolven ilmanvaihtokoneet sammuta koskaan tuloilmapuhallinta. Näin talon painesuhteet pysyvät kovillakin pakkasilla vakiona, eikä sulatustoiminto häiritse takan vetoa. JÄLKILÄMMITYS SÄHKÖLLÄ TAI VEDELLÄ Monissa ilmanvaihtokoneissa tuloilman lisälämmitys voidaan toteuttaa joko sähköpatterilla tai talon lämmitysjärjestelmään liitetyllä nestepatterilla. Mitä parempi hyötysuhde lämmöntalteenotossa on, sitä vähemmän - jos ollenkaan - jälkilämmitystä tarvitaan. Vastavirtakennolla varustetut ilmanvaihtokoneet lämmittävät tuloilman lähes ympäri vuoden yli +17 C -asteiseksi pelkästään poistoilman ilmaisenergialla. Kun ilmanvaihtokoneen hyötysuhde on korkea, jälkilämmitys kannattaa aina hoitaa sähköllä, koska nestepatterin korkeampia hankintaja asennuskustannuksia ei pysty kuolettamaan koneen käyttöaikana. PUHALTIMET Ominaissähkötehon energialuokka kertoo puhaltimien energiatehokkuuden. Tasavirtapuhallin (EC) kuluttaa noin puolet vaihtovirtapuhaltimen (AC) sähköenergiasta ja on monipuolisemmin säädettävissä. 14

17 2.0 ILMANVAIHTOKONEIDEN VALINTATAULUKKO 2.0 ILMANVAIHTOKONEIDEN VALINTATAULUKKO

18 2.0 ILMANVAIHTOKONEIDEN VALINTATAULUKKO TEKNISET TIEDOT Kaikki mallit varustettu energiaa säästävillä EC-puhaltimilla Ohjeellinen enimmäispinta-ala (1 80 m² 120 m² Merkkien selitykset etupuoli = tuloilma Koneiden ja kanavayhteitten mitat = poistoilma koneiden teknisissä = ulkoilma ohjeissa. = jäteilma Mitat (leveys x korkeus x syvyys) Ilman vesilukkoa Kanavalähdöt Max. Poistoilmavirta (2 (litraa / s / 100 Pa) Max. Tuloimavirta (litraa / s / 100 Pa) Kanavavaihtoehdot, takaa tai sivuilta R-malli Kanavavaihtoehdot, takaa tai sivuilta L-malli 900 x236 x 547 (Vallox TSK Multi 50 MV) 1026 x 293 x 626 (TSK Multi 80 MV) 4 x ø 100 mm (Vallox TSK Multi 50 MV) 4 x ø 125 mm (Vallox TSK Multi 80 MV) 57 (Vallox TSK Multi 50 MV) 93 (Vallox TSK Multi 80 MV) 49 (Vallox TSK Multi 50 MV)) 77 (Vallox TSK Multi 80 MV) Ominaisenergiankulutus (SEC) A+ A+ kylmässä ilmastossa Ominaisenergiankulutus (SEC) B B keskimääräisessä ilmastossa Poistoilman lämmöntalteenoton A+ A+ vuosihyötysuhdeluokka (VTT) Ilmanvaihtokoneen ominaissähköteholuokka B A nimellisilmavirralla (VTT) Lämmönvaihtimen tyyppi Ristivastavirta Ristivastavirta Ohjausvaihtoehdot - MyVallox Control -ohjain - Vallox Digit SED -ohjain - Vallox ProControl -ohjain - Vallox Simple Control -ohjain Kanavavaihtoehdot, takaa tai sivuilta R-malli Kanavavaihtoehdot, takaa tai sivuilta L-malli 900 x236 x 547 (Vallox TSK Multi 50 MC) 1026 x 293 x 626 (Vallox TSK Multi 80 MC) 4 x ø 100 mm (Vallox TSK Multi 50 MC) 4 x ø 125 mm (Vallox TSK Multi 80 MC) 57 (Vallox TSK Multi 50 MC) 93 (Vallox TSK Multi 80 MC) 49 (Vallox TSK Multi 50 MC)) 77 (Vallox TSK Multi 80 MC) - Liesikupu Vallox Capto PTC EC - Etäohjausmahdollisuus - Ulkoiset ohjaustavat 0-10 VDC, KNX, LAN, Modbus 0-10 VDC Lämmöntalteenoton ohitus - Manuaalinen - Automaattinen Sulatusautomatiikka - MC-sulatusautomatiikka - Tulopuhaltimen pysäytys Jälkilämmitys - Sähköpatteri - Nestepatteri Varusteet - Kattoasennuslevy - Yläpohjan läpivientilevy - Hiilidioksidianturi - Kosteusanturi - Takkakytkintoiminto (Ulkopuolisella kytkimellä) - Lattia-asennusjalusta = Vakiovaruste = Lisävaruste Esitetyt pinta-alat ovat ohjeellisia, paras mitoitus saadaan asiantuntevan suunnittelijan tekemästä ilmanvaihtosuunnitelmasta 2. Käyttöajan ilmavirta on noin % maksimi-ilmavirrasta

19 120 m² 120 m² 120 m² 130 m² R-malli R-malli R-malli R-malli L-malli L-malli L-malli L-malli 597 x 689 x x 689 x x 798 x x 545 x x ø 125 mm 4 x ø 125 mm 4 x ø 125 mm 4 x ø 125 mm ILMANVAIHTOKONEIDEN VALINTATAULUKKO A+ A+ A+ A+ B B B A B B B A+ B B B B Ristivastavirta Ristivastavirta Ristivastavirta Ristivastavirta Vallox Capto PTC EC Integroitu MC Slim-Line liesikupu 0-10 VDC, KNX, LAN, Modbus 0-10 VDC 0-10 VDC 0-10 VDC, KNX, LAN, Modbus 17 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

20 2.0 ILMANVAIHTOKONEIDEN VALINTATAULUKKO TEKNISET TIEDOT Kaikki mallit varustettu energiaa säästävillä EC-puhaltimilla Ohjeellinen enimmäispinta-ala (1 130 m² 160 m² 160 m² Merkkien selitykset etupuoli = tuloilma Koneiden ja kanavayhteitten mitat = poistoilma koneiden teknisissä = ulkoilma ohjeissa. = jäteilma Mitat (leveys x korkeus x syvyys) 600 x 545 x x 540 x x 540 x 618 Ilman vesilukkoa Kanavalähdöt 4 x ø 125 mm 6 x ø 125 mm 6 x ø 125 mm Max. Poistoilmavirta (2 (litraa / s / 100 Pa) Max. Tuloimavirta (2 (litraa / s / 100 Pa) Ominaisenergiankulutus (SEC) A+ A+ A+ kylmässä ilmastossa Ominaisenergiankulutus (SEC) B B B keskimääräisessä ilmastossa Poistoilman lämmöntalteenoton A+ A A vuosihyötysuhdeluokka (VTT) Ilmanvaihtokoneen ominaissähköteholuokka B B B nimellisilmavirralla (VTT) Lämmönvaihtimen tyyppi Ristivastavirta Ristivastavirta Ristivastavirta Ohjausvaihtoehdot - MyVallox Control -ohjain R-malli L-malli - Vallox Digit SED -ohjain - Vallox ProControl -ohjain - Vallox Simple Control -ohjain R-malli L-malli R-malli L-malli - Liesikupu Vallox Capto PTC EC Vallox Capto PTC EC - Etäohjausmahdollisuus - Ulkoiset ohjaustavat 0-10 VDC 0-10 VDC 0-10 VDC Kesä-/talvitoiminto - Manuaalinen - Automaattinen Sulatusautomatiikka - MC-sulatusautomatiikka - Tulopuhaltimen pysäytys Jälkilämmitys - Sähköpatteri - Nestepatteri Varusteet - Kattoasennuslevy - Yläpohjan läpivientilevy - Hiilidioksidianturi - Kosteusanturi - Takkakytkintoiminto - Lattia-asennusjalusta = Vakiovaruste = Lisävaruste Esitetyt pinta-alat ovat ohjeellisia, paras mitoitus saadaan asiantuntevan suunnittelijan tekemästä ilmanvaihtosuunnitelmasta 2. Käyttöajan ilmavirta on noin % maksimi-ilmavirrasta

21 170 m² 250 m² 400 m² R-malli R-malli L-malli L-malli 638 x 678 x x 748 x x 1241 x x ø 160 mm 4 x ø 200 mm 4 x ø 250 mm (219 VKL) A+ A+ A+ A A A R-malli L-malli 2.0 ILMANVAIHTOKONEIDEN VALINTATAULUKKO A+ A+ A+ A A A+ Ristivastavirta Ristivastavirta Ristivastavirta 0-10 VDC, KNX, LAN, Modbus 0-10 VDC, KNX, LAN, Modbus 0-10 VDC, KNX, LAN, Modbus VKL 19 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

22 20

23 3.0 ILMANVAIHTOKONEET 3.0 ILMANVAIHTOKONEET

24 3.1 VALLOX TSK MULTI 50 MV + TEKNISET TIEDOT Nimike Vallox TSK Multi 50 MV R Vallox TSK Multi 50 MV L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm 3 /s, 100 Pa 57 dm 3 /s, 100 Pa 230 V, 50 Hz, 4,5 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,043 kw 0,32 A EC 0,043 kw 0,32 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 75 % A+ 85 % 1,2 (25 dm 3 /s) B G4 + F7 G4 Automaattinen 900 x236 x 547, 45 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta (50 Pa) dm3/s Puhaltimien yhteenlaskettu ottoteho W 9% % % % % % % % % Painehäviö kanavistossa. Kokonaispaine (Pa) P 37% T 37% P 18% T 18% P 9% T 9% P 49% T 49% P 78% P 67% T 78% T 67% P 59% T 59% P 100% T 100% P 11,4V T 11,4V SFP, kw / (m 3 /s) 1,0 SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1, PK TK T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä Tilavuusvirta (dm3/s) SFP-luku (Specific Fan Power) Puhaltimien yhteenlaskettu ottoteho (kw) suositusarvo <2,0 kw / (m3/s) SFP = mitoitusilmavirta (m3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm 3 /s * Standardin ISO 3741:2010 mukainen taustameluvaatimus ei täyty Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm3/s Säätöasento / V 9% 18% 28% 37% 49% 59% 67% 78% 100% 9% 18% 28% 37% 49% 59% 67% 78% 100% Ilmavirta dm3/s 8,1 13,8 18,8 25,1 31,3 38,7 43,9 50,4 54,6 13,7 19,1 26,2 32,1 37, ,3 56,9 62,8 Oktaavikaistan keskitaajuus Hz L W,dB L WA, db(a) 63 42,3 40,7 44,9 47,3 50,2 52,8 54,1 57,4 57,6 *30,3 *31,6 *34,0 *38,2 43,4 45,5 47, ,5 47,8 51, ,7 55,6 57,3 59,3 60,4 40,4 44,1 44, ,2 51,9 54, , ,9 45,9 51,2 55,1 58,5 59, , ,7 37,6 43,5 47,9 48,6 52,1 52,7 53,9 55, ,1 39,5 45, ,2 60,8 61,8 64,3 66,2 *17,6 *25,3 30,8 36,2 40,8 49,4 48,3 50, *24,0 35,5 42,3 47, ,6 59,6 61,5 63,2 *16,8 *25,4 31,6 36,1 39,1 44,1 46,5 49,3 51, *17,8 *23,9 34,4 41,9 47,4 51,3 54,3 56,9 58,8 *12,2 *13,9 *21,3 *27,7 29,9 35,3 36,8 38,4 40, *18,6 *20,6 *23,1 *29, ,9 48,1 51,4 53,6 *17,5 *17,6 *17,6 *18,4 *19,9 *26,5 29,5 31, *23,2 *23,1 *23,1 *23,3 *24,3 *26,5 *29,6 33,4 36,5 *22,9 *22,9 *22,9 *22,9 *22,9 *23,2 *23,1 *23,2 *23,5 45,2 50,9 55,4 58, ,2 66,8 68,9 70,6 *41,2 45,3 47,6 51, ,7 58,1 60,2 61,3 32,5 41,5 47,6 52, ,1 63,3 65,6 67,5 *28,9 *33, ,7 44,5 49,7 50,6 52,7 54,1 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento V / ilmavirta dm 3 /s (tulo/poisto) Säätöasento / V 9% 18% 28% 37% 49% 59% 67% 78% 100% Ilmavirta dm 3 /s 8,0 / 13,1 13,4 /18,6 19,4 / 25,1 25,1 / 30,9 31,5 / 37,3 38,1 / 44,0 43,9 / 50,1 49,3 / 55,8 54,0 / 61,4 L pa, db (A) *24,4 *27,0 32,1 35,6 39,3 42,9 45,6 47,7 49,2 22

25 PÄÄOSAT 1 Tuloilmapuhallin (sähkökotelon takana) 2 Poistoilmapuhallin 3 Jälkilämmitysvastus, sähkö, 900 W (tuloilmapuhaltimen takana) 4 Lämmöntalteenottokenno Kuvassa R-malli. L-mallissa mitat peilikuvana MITAT JA KANAVALÄHDÖT 5 Tuloilmasuodatin F7 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Automaattinen kesä-talvipelti 9 Turvakytkin ILMANVAIHTOKONEET R-malli: 1. Ulkoilma koneeseen 2. Tuloilma asuntoon 3. Poistoilma asunnosta koneeseen 4. Jäteilma ulos L-malli: Kuvanto oikealta Oikea sivu Kuvanto päältä Vasen sivu 2 3 Kuvanto vasemmalta Poistoilma asunnosta koneeseen 2. Jäteilma ulos 3. Ulkoilma koneeseen 4. Tuloilma asuntoon Kuvanto takaa Kokonaiskorkeus kulmayhteellä 264 mm Kokonaiskorkeus Vallox Silent Klick -vesilukolla 279 mm Kulmayhde Vesilukko Asennustila 47 mm Asennustila 70mm 43 OHJAUS LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

26 3.2 VALLOX TSK MULTI 50 MC + TEKNISET TIEDOT Nimike Vallox TSK Multi 50 MC R Vallox TSK Multi 50 MC L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm 3 /s, 100 Pa 57 dm 3 /s, 100 Pa 230 V, 50 Hz, 4,5 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,043 kw 0,32 A EC 0,043 kw 0,32 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 75 % A+ 85 % 1,2 (25 dm 3 /s) B G4 + F7 G4 Automaattinen 900 x236 x 547, 45 kg TULO-/POISTOILMAMÄÄRÄT 300 PUHALTIMIEN OTTOTEHOT Puhallinnopeudet V Poistoilmavirta (50 Pa) dm3/s Puhaltimien yhteenlaskettu ottoteho W , ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm 3 /s P 4,0 V T 4,0 V P 3,0 V P 5,0 V T 5,0 V P 7,0 V T 7,0 V P 6,0 V T 6,0 V P 8,0 V T 8,0 V * Standardin ISO 3741:2010 mukainen taustameluvaatimus ei täyty P 10,0 V T 10,0 V P 9,0 V T 9,0 V T 11,4 V P 11,4 V SFP, kw / (m 3 /s) 2,0 T 3,0 V SFP, kw / (m 3 /s) 1, Tilavuusvirta (dm3/s) SFP-luku (Specific Fan Power) Puhaltimien yhteenlaskettu ottoteho (kw) suositusarvo <2,0 kw / (m3/s) SFP = mitoitusilmavirta (m3/s) PK TK Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm3/s SFP, kw / (m 3 /s) 1,5 Säätöasento / V 3,0 V , ,4 Ilmavirta dm3/s 8,1 13,8 18,8 25,1 31,3 38,7 43,9 50,4 54,6 13,7 19,1 26,2 32,1 37, ,3 56,9 62,8 Oktaavikaistan keskitaajuus Hz L W,dB L WA, db(a) T = Tuloilma P = Poistoilma Painehäviö kanavistossa. Kokonaispaine (Pa) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä 63 42,3 40,7 44,9 47,3 50,2 52,8 54,1 57,4 57,6 *30,3 *31,6 *34,0 *38,2 43,4 45,5 47, ,5 47,8 51, ,7 55,6 57,3 59,3 60,4 40,4 44,1 44, ,2 51,9 54, , ,9 45,9 51,2 55,1 58,5 59, , ,7 37,6 43,5 47,9 48,6 52,1 52,7 53,9 55, ,1 39,5 45, ,2 60,8 61,8 64,3 66,2 *17,6 *25,3 30,8 36,2 40,8 49,4 48,3 50, *24,0 35,5 42,3 47, ,6 59,6 61,5 63,2 *16,8 *25,4 31,6 36,1 39,1 44,1 46,5 49,3 51, *17,8 *23,9 34,4 41,9 47,4 51,3 54,3 56,9 58,8 *12,2 *13,9 *21,3 *27,7 29,9 35,3 36,8 38,4 40, *18,6 *20,6 *23,1 *29, ,9 48,1 51,4 53,6 *17,5 *17,6 *17,6 *18,4 *19,9 *26,5 29,5 31, *23,2 *23,1 *23,1 *23,3 *24,3 *26,5 *29,6 33,4 36,5 *22,9 *22,9 *22,9 *22,9 *22,9 *23,2 *23,1 *23,2 *23,5 45,2 50,9 55,4 58, ,2 66,8 68,9 70,6 *41,2 45,3 47,6 51, ,7 58,1 60,2 61,3 32,5 41,5 47,6 52, ,1 63,3 65,6 67,5 *28,9 *33, ,7 44,5 49,7 50,6 52,7 54,1 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento V / ilmavirta dm 3 /s (tulo/poisto) Säätöasento / V 3,0 V 4,0 V 5,0 V 6,0 V 7,0 V 8,0 V 9,0 V 10,0 V 11,4 V Ilmavirta dm 3 /s 8,0 / 13,1 13,4 /18,6 19,4 / 25,1 25,1 / 30,9 31,5 / 37,3 38,1 / 44,0 43,9 / 50,1 49,3 / 55,8 54,0 / 61,4 L pa, db (A) *24,4 *27,0 32,1 35,6 39,3 42,9 45,6 47,7 49,2 24

27 PÄÄOSAT 1 Tuloilmapuhallin 2 Poistoilmapuhallin 3 Jälkilämmitysvastus, sähkö, 900 W (tuloilmapuhaltimen takana) 4 Lämmöntalteenottokenno 5 Tuloilmasuodatin F7 6 Tuloilmasuodatin G4 Kuvassa R-malli. L-mallissa mitat peilikuvana MITAT JA KANAVALÄHDÖT R-malli: 1. Ulkoilma koneeseen 2. Tuloilma asuntoon 3. Poistoilma asunnosta koneeseen 4. Jäteilma ulos L-malli: 1. Poistoilma asunnosta koneeseen 2. Jäteilma ulos 3. Ulkoilma koneeseen 4. Tuloilma asuntoon Kokonaiskorkeus kulmayhteellä 264 mm Kokonaiskorkeus Vallox Silent Klick -vesilukolla 279 mm 7 Poistoilmasuodatin G4 8 Automaattinen kesä-talvipelti 9 Turvakytkin 10 Tulo- ja poistoilman suhteen säätö 11 Tuloilman lämpötilan säätö ja kesä-talvitoiminto Kulmayhde Asennustila 47 mm Kuvanto oikealta Oikea sivu Kuvanto päältä Vasen sivu Kuvanto takaa Vesilukko Asennustila 70mm Kuvanto vasemmalta ILMANVAIHTOKONEET OHJAUS LISÄVARUSTEET (tilattava erikseen) Vallox Simple Control -ohjain Vallox ProControl -ohjain Vallox Capto PTC EC -liesikupu Vallox ProControl kosteuslähetin LAN 0-10 VDC Modbus Vallox Simple Control -ohjain Tuotenumero LVI-numero Vallox ProControl -ohjain Tuotenumero LVI-numero Vallox Capto PTC EC -liesikupu Leveydet 500 ja 600 mm. Värivaihtoehdot valkoinen ja ruostumaton teräs Vallox ProControl kosteuslähetin Tuotenumero LVI-numero Muuntaja/ProControl Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

28 3.3 VALLOX TSK MULTI 80 MV + TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta (50 Pa) dm3/s Puhaltimien yhteenlaskettu ottoteho W 9% % % % % % % % % T = Tuloilma P = Poistoilma Painehäviö kanavistossa. Kokonaispaine (Pa) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä P 28% T 28% P 18% T 18% P 9% P 37% T 37% TEKNISET TIEDOT Nimike Vallox TSK Multi 80 MV R Vallox TSK Multi 80 MV L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero dm3/s, 100 Pa 93 dm3/s, 100 Pa LVI-numero V, 50 Hz, 8,8 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Sähkö, 900 W Puhaltimet Tuloilma Poistoilma 0,071 kw 0,5 A EC 0,071 kw 0,5 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino P 59% T 59% P 49% T 49% T 67% T 78% P 67% P 78% T 100% P 100% A+ B 75 % A+ 85 % 0,9 (38 dm3/s) A G4 + F7 G4 Automaattinen 1026 x 293 x 626 / 58,5 kg SFP, kw / (m/s) 2,0 SFP, kw / (m/s) 1,5 T 9% SFP, kw / (m/s) 1, Tilavuusvirta (dm3/s) SFP-luku (Specific Fan Power) Puhaltimien yhteenlaskettu ottoteho (kw) suositusarvo <2,0 kw / (m3/s) SFP = mitoitusilmavirta (m3/s) PK TK ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db * Standardin ISO 3741:2010 mukainen taustameluvaatimus ei täyty 26 Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm 3 /s Säätöasento V / ilmavirta dm3/s Säätöasento / V 9% 18% 28% 37% 49% 59% 67% 78% 100% 9% 18% 28% 37% 49% 59% 67% 78% 100% Ilmavirta dm3/s 15,6 23,1 31,6 39,6 47,9 57,7 65,7 75,2 83,8 22,3 33,1 43,3 50,3 59,3 71,2 81,3 92,2 101 Oktaavikaistan keskitaajuus Hz L W,dB L WA, db(a) 63 43,2 43,3 55,8 52,4 54, ,4 60,4 60,4 *38,9 39,8 48,4 47,3 48,5 54,5 57, , ,1 46,1 52,4 54,6 56,9 58,5 60,4 61,9 64,5 33,9 41, ,3 50,9 53,7 56,8 58,3 60, , ,9 56,6 60, , ,9 30,3 36,7 42,9 46,9 50,3 55,3 56,9 58,2 59, ,1 40,9 47,4 51,8 56,3 59,9 63,2 66,8 73 *21,8 27,1 34,3 37,5 42,9 45,9 48,9 52,3 55, *27,9 36,2 42,5 47,1 51,8 56,5 59,7 62,9 66 *19,8 *25,5 32,1 35, ,1 47,5 49,9 53, *19,7 30,1 38,3 43,6 48, ,2 59,3 62 *13,9 *16,4 *22,3 25,8 29,7 33, ,8 42, *17,9 *20,0 *25,8 31,5 37,2 42,2 46,1 49,6 52,5 *18,0 *17,7 *17,8 *18,0 *18,8 *20,7 *23,9 *26,7 29, *22,9 *23,0 *23,0 *23,2 *24,4 *27,3 30,8 34,9 38,5 *23,0 *23,0 *23,0 *23,0 *23,0 *23,1 *23,1 *23,2 *23,5 45,9 50,8 58,8 60, ,6 71,5 74,2 76,6 *40,7 44, ,6 55,2 59,6 62,3 62,9 64,4 *35,0 42,6 48,8 53,4 57,9 63,2 66,1 69,1 72,2 *28,1 *32,7 38,9 41,6 45,7 49,8 52,7 54,8 57 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento V / ilmavirta dm 3 /s (tulo/poisto) Säätöasento / V 9% 18% 28% 37% 49% 59% 67% 78% 100% Ilmavirta dm 3 /s 15,1 / 19,5 23,4 / 27,8 32,3 / 36,8 39,3 / 43,1 47,4 / 52,1 57,0 / 61,7 66,1 / 70,4 74,8 / 79,2 84,0 / 88,1 L pa, db (A) *24,7 *28,9 34,4 37, ,9 49,5 51,2 53,5

29 PÄÄOSAT 1 Tuloilmapuhallin 2 Poistoilmapuhallin 3 Jälkilämmitysvastus, sähkö, 900 W (tuloilmapuhaltimen takana) 4 Lisälämmityspatteri, sähkö, 900 W (LTO-kennon takana) Kuvassa R-malli. L-mallissa mitat peilikuvana MITAT JA KANAVALÄHDÖT R-malli: 5 Lämmöntalteenottokenno 6 Tuloilmasuodatin F7 7 Tuloilmasuodatin G4 8 Poistoilmasuodatin G4 9 Automaattinen kesä-talvipelti 10 Turvakytkin ILMANVAIHTOKONEET 1. Ulkoilma koneeseen 2. Tuloilma asuntoon 3. Poistoilma asunnosta koneeseen 4. Jäteilma ulos L-malli: 1. Poistoilma asunnosta koneeseen 2. Jäteilma ulos 3. Ulkoilma koneeseen 4. Tuloilma asuntoon 110 Kuvanto oikealta Oikea sivu 4 4 Kuvanto päältä Kuvanto takaa 3 2 Vasen sivu Kuvanto vasemmalta Kokonaiskorkeus kulmayhteellä 321 mm Kokonaiskorkeus Vallox Silent Klick -vesilukolla 336 mm Kulmayhde Asennuksen vaatima tila 47 mm Vesilukko Asennuksen vaatima tila 70 mm 43 OHJAUS LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

30 3.4 VALLOX TSK MULTI 80 MC + TEKNISET TIEDOT Nimike Vallox TSK Multi 80 MC R Vallox TSK Multi 80 MC L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero dm3/s, 100 Pa 93 dm3/s, 100 Pa LVI-numero V, 50 Hz, 8,8 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Sähkö, 900 W Puhaltimet Tuloilma Poistoilma 0,071 kw 0,5 A EC 0,071 kw 0,5 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 75 % A+ 85 % 0,9 (38 dm3/s) A G4 + F7 G4 Automaattinen 1026 x 293 x 626, 58,5 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Puhallinnopeudet SC-ohjaimella V Poistoilmavirta (50 Pa) dm3/s Puhaltimien yhteenlaskettu ottoteho W , Painehäviö kanavistossa. Kokonaispaine (Pa) P 5,0 V T 5,0 V P 4,0 V T 4,0 V P 3,0 V P 6,0 V T 6,0 V P 8,0 V T 8,0 V P 7,0 V T 7,0 V T 9,0 V P 10,0 V T 10,0 V P 9,0 V T 11,3 V P 11,3 V SFP, kw / (m/s) 2,0 SFP, kw / (m/s) 1,5 T 3,0 V SFP, kw / (m/s) 1, Tilavuusvirta (dm3/s) PK TK T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db * Standardin ISO 3741:2010 mukainen taustameluvaatimus ei täyty Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm 3 /s Säätöasento V / ilmavirta dm3/s Säätöasento / V , ,3 Ilmavirta dm3/s 15,6 23,1 31,6 39,6 47,9 57,7 65,7 75,2 83,8 22,3 33,1 43,3 50,3 59,3 71,2 81,3 92,2 101 Oktaavikaistan keskitaajuus Hz L W,dB L WA, db(a) 63 43,2 43,3 55,8 52,4 54, ,4 60,4 60,4 *38,9 39,8 48,4 47,3 48,5 54,5 57, , ,1 46,1 52,4 54,6 56,9 58,5 60,4 61,9 64,5 33,9 41, ,3 50,9 53,7 56,8 58,3 60, , ,9 56,6 60, , ,9 30,3 36,7 42,9 46,9 50,3 55,3 56,9 58,2 59, ,1 40,9 47,4 51,8 56,3 59,9 63,2 66,8 73 *21,8 27,1 34,3 37,5 42,9 45,9 48,9 52,3 55, *27,9 36,2 42,5 47,1 51,8 56,5 59,7 62,9 66 *19,8 *25,5 32,1 35, ,1 47,5 49,9 53, *19,7 30,1 38,3 43,6 48, ,2 59,3 62 *13,9 *16,4 *22,3 25,8 29,7 33, ,8 42, *17,9 *20,0 *25,8 31,5 37,2 42,2 46,1 49,6 52,5 *18,0 *17,7 *17,8 *18,0 *18,8 *20,7 *23,9 *26,7 29, *22,9 *23,0 *23,0 *23,2 *24,4 *27,3 30,8 34,9 38,5 *23,0 *23,0 *23,0 *23,0 *23,0 *23,1 *23,1 *23,2 *23,5 45,9 50,8 58,8 60, ,6 71,5 74,2 76,6 *40,7 44, ,6 55,2 59,6 62,3 62,9 64,4 *35,0 42,6 48,8 53,4 57,9 63,2 66,1 69,1 72,2 *28,1 *32,7 38,9 41,6 45,7 49,8 52,7 54,8 57 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento V / ilmavirta dm 3 /s (tulo/poisto) Säätöasento / V ,3 Ilmavirta dm 3 /s 15,1 / 19,5 23,4 / 27,8 32,3 / 36,8 39,3 / 43,1 47,4 / 52,1 57,0 / 61,7 66,1 / 70,4 74,8 / 79,2 84,0 / 88,1 L pa, db (A) *24,7 *28,9 34,4 37, ,9 49,5 51,2 53,5 28

31 PÄÄOSAT 1 Tuloilmapuhallin 2 Poistoilmapuhallin 3 Jälkilämmitysvastus, sähkö, 900 W (tuloilmapuhaltimen takana) 4 Lisälämmityspatteri, sähkö, 900 W (LTO-kennon takana) 5 Lämmöntalteenottokenno Kuvassa R-malli. L-mallissa mitat peilikuvana MITAT JA KANAVALÄHDÖT R-malli: 6 Tuloilmasuodatin F7 7 Tuloilmasuodatin G4 8 Poistoilmasuodatin G4 9 Automaattinen kesä-talvipelti 10 Turvakytkin 11 Tulo- ja poistoilman suhteen säätö 12 Tuloilman lämpötilan säätö ja kesä-talvitoiminto ILMANVAIHTOKONEET 1. Ulkoilma koneeseen 2. Tuloilma asuntoon 3. Poistoilma asunnosta koneeseen 4. Jäteilma ulos L-malli: 1. Poistoilma asunnosta koneeseen 2. Jäteilma ulos 3. Ulkoilma koneeseen 4. Tuloilma asuntoon 110 Kuvanto oikealta Oikea sivu 4 4 Kuvanto päältä Kuvanto takaa 3 2 Vasen sivu Kuvanto vasemmalta Kokonaiskorkeus kulmayhteellä 321 mm Kokonaiskorkeus Vallox Silent Klick -vesilukolla 336 mm Kulmayhde Asennuksen vaatima tila 47 mm Vesilukko Asennuksen vaatima tila 70 mm 43 OHJAUS LISÄVARUSTEET (tilattava erikseen) Vallox Simple Control -ohjain Vallox ProControl -ohjain Vallox Capto PTC EC -liesikupu Vallox ProControl kosteuslähetin LAN 0-10 VDC Modbus Vallox Simple Control -ohjain Tuotenumero LVI-numero Vallox ProControl -ohjain Tuotenumero LVI-numero Vallox Capto PTC EC -liesikupu Leveydet 500 ja 600 mm. Värivaihtoehdot valkoinen ja ruostumaton teräs Vallox ProControl kosteuslähetin Tuotenumero LVI-numero Muuntaja/ProControl Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

32 3.5 VALLOX 90 MV B TEKNISET TIEDOT Nimike Vallox 90 MV R Vallox 90 MV L Tuotenumero LVI-numero Ilmamäärät Tuloilma Poistoilma 70 dm3/s, 100 Pa 85 dm3/s, 100 Pa Sähköliitäntä 230 V, 50 Hz, 5,7 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 62% B 83 % 1,1 (50 dm3/s) B G4 + F7 G4 Automaattinen 597 x 689 x 361, 52 kg TULO-/POISTOILMAMÄÄRÄT 300 PUHALTIMIEN OTTOTEHOT Puhallinnopeudet ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento 35% 50% 65% 92% 35% 50% 65% 92% Ilmavirta dm 3 /s 16,5 27,2 40,9 65,6 23,8 35,8 51,9 76,7 Oktaavikaistan keskitaajuus Hz 63 61,7 67,2 73,1 82,1 56,9 63,9 69,6 75, ,9 56,2 64,3 73,4 46,4 53,9 60,8 69, ,6 47,0 54,4 63,5 39,5 44,6 52,2 61, ,1 41,6 18,6 57,3 32,7 38,8 45,6 53, ,1 38,7 45,7 52,4 27,9 35,5 43,2 48, ,0 25,7 34,4 43,5 17,6 24,5 33,6 42, ,6 27,5 35,9 13,3 23,2 33, ,0 22,6 L W,dB L WA, db(a) Poistoilmavirta (50 Pa) dm 3 /s Puhaltimien yhteenlaskettu ottoteho W 21 % % % % % % % % T = Tuloilma P = Poistoilma Painehäviö kanavistossa. Kokonaispaine (Pa) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä 250 T7 P7 200 P6 T6 PK 150 P5 TK T5 P4 100 T4 P3 P2 SFP, kw / (m 3 /s) 2,0 50 T2 T3 P1 SFP, kw / (m 3 /s) 1,5 T1 SFP, kw / (m 3 /s) 1,0 0 0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 110,0 Tilavuusvirta (dm3/s) SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) 61,8 67,6 73,7 82,7 57,4 64,3 70,2 76,7 38,5 46,1 53,3 61,9 36,4 43,5 50,5 58,2 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento 35% 50% 65% 92% Ilmavirta dm 3 /s 17/24 29/39 44/56 69/81 L pa, db (A) 23,9 30,6 38,0 45,3 T8 P8 Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) 30

33 MITAT JA KANAVALÄHDÖT Mitat Kulmayhde 597 Kokonaiskorkeus kulmayhteellä 727 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 744 mm. Mittakuvassa kulmayhde Vallox Silent Klick -vesilukko 24 PÄÄOSAT ILMANVAIHTOKONEET Asennuksen vaatima tila 47 mm Kanavalähdöt R-malli Asennuksen vaatima tila 75mm L-malli Kuvassa R-malli. L-mallissa osat ovat peilikuvana 1 Poistoilmapuhallin 2 Tuloilmapuhallin 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Automaattinen kesä-talvipelti 1 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Jälkilämmitysvastus 9 Turvakytkin Naaras-lähtökauluksen sisähalkaisija 125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Ulkoilma koneeseen 4. Jäteilma ulos OHJAUS LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Eristetty yläpohjan läpivientilevy Tuotenumero LVI-numero Kattoasennuslevy R Tuotenumero LVI-numero Kattoasennuslevy L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

34 3.6 VALLOX 90 MC B TEKNISET TIEDOT Nimike Vallox 90 MC R Vallox 90 MC L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm3/s, 100 Pa 85 dm3/s, 100 Pa 230 V, 50 Hz, 5,7 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 62% B 83 % 1,1 (50 dm3/s) B G4 + F7 G4 Automaattinen 597 x 689 x 361, 52 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Säätöasento V Poistoilmavirta (50 Pa) dm 3 /s Puhaltimien yhteenlaskettu ottoteho (W) 3,3-9 4, , , , , , , T = Tuloilma P = Poistoilma Painehäviö kanavistossa. Kokonaispaine (Pa) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä T6,6V P5,7V T5,7V P6,6V P7,7V T7,7V T8,8V T11,2V P8,8V P11,2V P4,4V P5,0V SFP, kw / (m 3 /s) 2,0 50 T4,4V T5,0V P3,3V SFP, kw / (m 3 /s) 1,5 T3,3V SFP, kw / (m 3 /s) 1,0 0 0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 110,0 Tilavuusvirta (dm3/s) SFP-luku (Specific Fan Power) Puhaltimien yhteenlaskettu ottoteho (kw) suositusarvo <2,0 kw / (m3/s) SFP = mitoitusilmavirta (m3/s) PK TK ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento, V / ilmavirta dm 3 /s Säätöasento, V / ilmavirta dm 3 /s Säätöasento, V 4,4 5,7 7,7 11,2 4,4 5,7 7,7 11,2 Ilmavirta dm 3 /s 16,5 27,2 40,9 65,6 23,8 35,8 51,9 76,7 Oktaavikaistan keskitaajuus Hz 63 61,7 67,2 73,1 82,1 56,9 63,9 69,6 75, ,9 56,2 64,3 73,4 46,4 53,9 60,8 69, ,6 47,0 54,4 63,5 39,5 44,6 52,2 61, ,1 41,6 18,6 57,3 32,7 38,8 45,6 53, ,1 38,7 45,7 52,4 27,9 35,5 43,2 48, ,0 25,7 34,4 43,5 17,6 24,5 33,6 42, ,6 27,5 35,9 13,3 23,2 33, ,0 22,6 L W,dB L WA, db(a) 61,8 67,6 73,7 82,7 57,4 64,3 70,2 76,7 38,5 46,1 53,3 61,9 36,4 43,5 50,5 58,2 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento, V 4,4 5,7 7,7 11,2 Ilmavirta dm 3 /s 17/24 29/39 44/56 69/81 L pa, db (A) 23,9 30,6 38,0 45,3 32

35 MITAT JA KANAVALÄHDÖT Mitat Kokonaiskorkeus kulmayhteellä 727 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 744 mm. Mittakuvassa kulmayhde. Kulmayhde Vallox Silent Klick -vesilukko 24 PÄÄOSAT ILMANVAIHTOKONEET Asennuksen vaatima tila 47 mm Asennuksen vaatima tila 75mm Kanavalähdöt R-malli L-malli Kuvassa R-malli. L-mallissa osat ovat peilikuvana Naaras-lähtökauluksen sisähalkaisija 125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Ulkoilma koneeseen 4. Jäteilma ulos Poistoilmapuhallin 2 Tuloilmapuhallin 3 Jälkilämmitysvastus (sähkö 900 W) 4 Lämmöntalteenottokenno 5 Tuloilmasuodatin F7 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Automaattinen kesä-talvipelti 9 Turvakytkin 10 Tulo- ja poistoilman suhteen säätö 11 Tuloilman lämpötilan säätö ja kesä-talvitoiminto OHJAUS LISÄVARUSTEET (tilattava erikseen) Vallox Simple Control -ohjain Vallox ProControl -ohjain Vallox Capto PTC EC -liesikupu Vallox ProControl kosteuslähetin LAN 0-10 VDC Modbus Vallox Simple Control -ohjain Tuotenumero LVI-numero Vallox ProControl -ohjain Tuotenumero LVI-numero Vallox Capto PTC EC -liesikupu Leveydet 500 ja 600 mm. Värivaihtoehdot valkoinen ja ruostumaton teräs Vallox ProControl kosteuslähetin Tuotenumero LVI-numero Muuntaja/ProControl Eristetty yläpohjan läpivientilevy Kattoasennuslevy R Tuotenumero LVI-numero Tuotenumero LVI-numero Tuotenumero LVI-numero Kattoasennuslevy L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

36 3.7 VALLOX 90K MC B TEKNISET TIEDOT Nimike Vallox 90K MC R valkoisella 600 liesikuvulla Vallox 90K MC L valkoisella 600 liesikuvulla Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm3/s, 100 Pa 85 dm3/s, 100 Pa 230 V, 50 Hz, 5,7 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 62% B 83 % 1,1 (50 dm3/s) B G4 + F7 G4 Automaattinen 597 x 798 x 346, 60 kg (paino ilman kupua) TULO-/POISTOILMAMÄÄRÄT 300 PUHALTIMIEN OTTOTEHOT Säätöasento V Poistoilmavirta (50 Pa) dm 3 /s Puhaltimien yhteenlaskettu ottoteho (W) 3,3-9 4, , , , , , , ÄÄNIARVOT 250 Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db T11,2V P11,2V T8,8V P8,8V 200 P7,7V T7,7V PK 150 P6,6V TK T6,6V P5,7V 100 T5,7V P4,4V P5,0V SFP, kw / (m 3 /s) 2,0 50 T4,4V T5,0V P3,3V SFP, kw / (m 3 /s) 1,5 T3,3V SFP, kw / (m 3 /s) 1,0 0 0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 110,0 Tilavuusvirta (dm3/s) Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento, V / ilmavirta dm 3 /s Säätöasento, V / ilmavirta dm 3 /s Säätöasento, V 4,4 5,7 7,7 11,2 4,4 5,7 7,7 11,2 Ilmavirta dm 3 /s 16,5 27,2 40,9 65,6 23,8 35,8 51,9 76,7 Oktaavikaistan keskitaajuus Hz T = Tuloilma P = Poistoilma 63 61,7 67,2 73,1 82,1 56,9 63,9 69,6 75, ,9 56,2 64,3 73,4 46,4 53,9 60,8 69, ,6 47,0 54,4 63,5 39,5 44,6 52,2 61, ,1 41,6 18,6 57,3 32,7 38,8 45,6 53, ,1 38,7 45,7 52,4 27,9 35,5 43,2 48, ,0 25,7 34,4 43,5 17,6 24,5 33,6 42, ,6 27,5 35,9 13,3 23,2 33, ,0 22,6 L W,dB L WA, db(a) Painehäviö kanavistossa. Kokonaispaine (Pa) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) 61,8 67,6 73,7 82,7 57,4 64,3 70,2 76,7 38,5 46,1 53,3 61,9 36,4 43,5 50,5 58,2 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento, V 4,4 5,7 7,7 11,2 Ilmavirta dm 3 /s 17/24 29/39 44/56 69/81 L pa, db (A) 23,9 30,6 38,0 45,3 34

37 MITAT JA KANAVALÄHDÖT Mitat Kanavalähdöt R-malli L-malli PÄÄOSAT ILMANVAIHTOKONEET Kuvassa R-malli. L-mallissa osat ovat peilikuvana Naaras-lähtökauluksen sisähalkaisija 125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Ulkoilma koneeseen 4. Jäteilma ulos 1 Poistoilmapuhallin 2 Tuloilmapuhallin 3 Jälkilämmitysvastus (sähkö 900 W) 4 Lämmöntalteenottokenno 5 Tuloilmasuodatin F7 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Automaattinen kesä-talvipelti 9 Turvakytkin 10 Tulo- ja poistoilman suhteen säätö 11 Tuloilman lämpötilan säätö ja kesä-talvitoiminto OHJAUS LISÄVARUSTEET (tilattava erikseen) Integroitu Vallox MC 600 Slim- Line -liesikupu 0-10 VDC Eristetty yläpohjan läpivientilevy Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

38 3.8 VALLOX 096 MV A+ TEKNISET TIEDOT Nimike Vallox 096 MV R Vallox 096 MV L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm3/s, 100 Pa 95 dm3/s, 100 Pa 230 V, 50 Hz, 5,1 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ A 75% A+ 81 % 1,0 (38 dm3/s) B G4 + F7 G4 Automaattinen 600 x 545 x 428, 53 kg TULO-/POISTOILMAMÄÄRÄT 350 PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho W 7% % % % % % % Painehäviö kanavistossa. Kokonaispaine (Pa) % 23% 37% 49% SFP, kw / (m 3 /s) 2,0 56% 67% 78% 100% SFP, kw / (m 3 /s) 1,0 SFP, kw / (m 3 /s) 1,5 100% dm 3 /s m 3 /h Tilavuusvirta (dm3/s, m 3 /h) T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento 7% 23% 37% 49% 56% 67% 78% 100% 7% 23% 37% 49% 56% 67% 78% 100% Ilmavirta dm 3 /s 10,6 25,2 38,1 46,6 53,8 65,6 72,9 76,0 12,0 27,6 36,7 44,2 50,5 61,0 70,4 76,4 Oktaavikaistan keskitaajuus Hz L W,dB L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento 7% 23% 37% 49% 56% 67% 78% 100% Ilmavirta dm 3 /s 14/15 31/30 48/44 60/54 68/62 82/74 92/83 98/89 L pa, db (A)

39 MITAT JA KANAVALÄHDÖT Mitat Kokonaiskorkeus kulmayhteellä 583 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 600 mm. Mittakuvassa kulmayhde. Kulmayhde Vallox Silent Klick -vesilukko PÄÄOSAT ILMANVAIHTOKONEET Asennuksen vaatima tila 47 mm Asennuksen vaatima tila 75mm Kanavalähdöt Poistoilmapuhallin (suojakannen takana) 2 Tuloilmapuhallin (poistoilmakanavan takana) 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Ohitusläppä 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Jälkilämmitysvastus (poistoilmakanavan takana) 9 Turvakytkin 10 Sisäinen kosteusanturi R-malli Naaras-lähtökauluksen sisähalkaisija ø125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Jäteilma ulos 4. Ulkoilma koneeseen OHJAUS L-malli Naaras-lähtökauluksen sisähalkaisija ø125 mm 1. Jäteilma ulos 2. Ulkoilma koneeseen 3. Tuloilma asuntoon 4. Poistoilma asunnosta koneelle LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Eristetty yläpohjan läpivientilevy Tuotenumero LVI-numero Kattoasennuslevy R/L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

40 3.9 VALLOX 096 MC A+ TEKNISET TIEDOT Nimike Vallox 096 MC R Vallox 096 MC L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero Dm3/s, 100 Pa 95 dm3/s, 100 Pa LVI-numero V, 50 Hz, 5,1 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 75% A+ 85,7% 1,0 (38 dm3/s) B G4 + F7 G4 Automaattinen 600 x 545 x 428, 53 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Säätöjännite V Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho (W) 2, , , , Painehäviö kanavistossa. Kokonaispaine (Pa) P 2,8V SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,5 SFP, kw / (m 3 /s) 1,0 P 4,5V P 6,0V T 6,0V P 7,0V P 9,0V P 7,7V P 10,0V T 10,0V P 11,35V T 11,35V T 7,0V T 7,7V T 9,0V Suositeltava toiminta-alue SFP 1,0 SFP 1,5 SFP 2, T 2,8V T 4,5V Tilavuusvirta (dm3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm 3 /s Säätöasento V / ilmavirta dm 3 /s Säätöasento; V 2,8V 4,5V 6,0V 7,0V 7,7V 9,0V 10,0V 11,35V 2,8V 4,5V 6,0V 7,0V 7,7V 9,0V 10,0V 11,35V Ilmavirta dm 3 /s 10,6 25,2 38,1 46,6 53,8 65,6 72,9 76,0 12,0 27,6 36,7 44,2 50,5 61,0 70,4 76,4 Oktaavikaistan keskitaajuus Hz T = Tuloilma P = Poistoilma L W,dB L WA, db(a) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento; V 2,8V 4,5V 6,0V 7,0V 7,7V 9,0V 10,0V 11,35V Ilmavirta dm 3 /s 14/15 31/30 48/44 60/54 68/62 82/74 92/83 98/89 L pa, db (A)

41 MITAT JA KANAVALÄHDÖT 600 Mitat 545 Kokonaiskorkeus kulmayhteellä 583 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 600 mm. Mittakuvassa kulmayhde. Kulmayhde Vallox Silent Klick -vesilukko PÄÄOSAT ILMANVAIHTOKONEET Asennuksen vaatima tila 47 mm Asennuksen vaatima tila 75mm Kanavalähdöt R-malli Naaras-lähtökauluksen sisähalkaisija ø125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Jäteilma ulos 4. Ulkoilma koneeseen L-malli Naaras-lähtökauluksen sisähalkaisija ø125 mm 1. Jäteilma ulos 2. Ulkoilma koneeseen 3. Tuloilma asuntoon 4. Poistoilma asunnosta koneelle 4 Kuvassa R-malli. L-mallissa osat ovat peilikuvana 1 Poistoilmapuhallin (suojakannen takana) 2 Tuloilmapuhallin (poistoilmakanavan takana) 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Ohitusläppä 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Jälkilämmitysvastus (poistoilmakanavan takana) 9 Turvakytkin 10 R-malli: Tuloilman lämmityksen säätö L-malli: Tulo-/poistoilmavirran säätö 11 R-malli: Tulo-/poistoilmavirran säätö L-malli: Tuloilman lämmityksen säätö OHJAUS LISÄVARUSTEET (tilattava erikseen) Vallox Simple Control -ohjain Vallox ProControl -ohjain Vallox Capto PTC EC -liesikupu Vallox ProControl kosteuslähetin LAN 0-10 VDC Modbus Vallox Simple Control -ohjain Tuotenumero LVI-numero Vallox ProControl -ohjain Tuotenumero LVI-numero Vallox Capto PTC EC -liesikupu Leveydet 500 ja 600 mm. Värivaihtoehdot valkoinen ja ruostumaton teräs Vallox ProControl kosteuslähetin Tuotenumero LVI-numero Muuntaja/ProControl Eristetty yläpohjan läpivientilevy Kattoasennuslevy R/L Tuotenumero LVI-numero Tuotenumero LVI-numero Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

42 3.10 VALLOX 110 MV + TEKNISET TIEDOT Nimike Vallox 110 MV R Vallox 110 MV L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm3/s, 100 Pa 113 dm3/s, 100 Pa 230 V, 50 Hz, 8,5 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Sähkö 900 W Puhaltimet Tuloilma Poistoilma 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ A 75 % A+ 84 % 0,9 (50 dm3/s) A G4 + F7 G4 Automaattinen 638 x 678 x 472, 64,0 kg TULO-/POISTOILMAMÄÄRÄT 400 PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho W 21% % % % % % % % Painehäviö kanavistossa. Kokonaispaine (Pa) SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,5 SFP, kw / (m 3 /s) 1,0 41% 35% 21% % 50% 65% 72% 100% Suositeltava toiminta-alue 110 dm 3 /s T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä m 3 /h Tilavuusvirta (dm3/s, m 3 /h) SFP-luku (Specific Fan Power) Puhaltimien yhteenlaskettu ottoteho (kw) suositusarvo <2,0 kw / (m3/s) SFP = mitoitusilmavirta (m3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento 21% 35% 41% 50% 56% 65% 72% 100% 21% 35% 41% 50% 56% 65% 72% 100% Ilmavirta dm 3 /s 25,7 39,3 44,9 51,0 57,5 67,6 76,6 88,9 27,8 43,1 46,7 58,8 61,9 70,8 78,4 88,8 Oktaavikaistan keskitaajuus Hz * * * * * * * * * * 20 L W,dB L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) 21% 35% 41% 50% 56% 65% 72% 100% 29/33 45/50 51/59 60/67 67/75 77/84 84/90 98/105 L pa, db (A)

43 MITAT JA KANAVALÄHDÖT Mitat Kokonaiskorkeus kulmayhteellä 706 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 721 mm. Mittakuvassa kulmayhde. Kulmayhde Asennuksen vaatima tila 47 mm Vallox Silent Klick -vesilukko Asennuksen vaatima tila 70mm PÄÄOSAT ILMANVAIHTOKONEET Kanavalähdöt Kuvassa R-malli. L-mallissa osat ovat peilikuvana 1 Poistoilmapuhallin (suojakannen takana) 2 Tuloilmapuhallin (poistoilmakanavan takana) 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Ohitusläppä 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Jälkilämmitysvastus (poistoilmakanavan takana) 9 Turvakytkin 10 Lisälämmityspatteri 11 Sisäinen kosteusanturi R-malli Naaras-lähtökauluksen sisähalkaisija ø160 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Jäteilma ulos 4. Ulkoilma koneeseen OHJAUS L-malli Naaras-lähtökauluksen sisähalkaisija ø160 mm 1. Jäteilma ulos 2. Ulkoilma koneeseen 3. Tuloilma asuntoon 4. Poistoilma asunnosta koneelle LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Eristetty yläpohjan läpivientilevy Tuotenumero LVI-numero Kattoasennuslevy R/L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

44 3.11 VALLOX 121 SE + TEKNISET TIEDOT Nimike Vallox 121 SE R Vallox 121 SE L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm 3 /s, 100 Pa 98 dm 3 /s, 100 Pa 230 V, 50 Hz, 5,7 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,117 kw 0,9 A EC 0,117 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 71 % A 82 % B, 1,1 (50 dm 3 /s) G4 + F7 G4 Automaattinen 600 x 540 x 618 / 60,0 kg TULO-/POISTOILMAMÄÄRÄT 350 PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho W Painehäviö kanavistossa. Kokonaispaine (Pa) SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,5 P T SFP, kw / (m 3 /s) 1,0 P T P T P T P T P T P T P 8 T Suositeltava toiminta-alue dm 3 /s T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä m³/h Tilavuusvirta (dm3/s, m 3 /h) SFP-luku (Specific Fan Power) Puhaltimien yhteenlaskettu ottoteho (kw) suositusarvo <2,0 kw / (m3/s) SFP = mitoitusilmavirta (m3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento Ilmavirta dm 3 /s Oktaavikaistan keskitaajuus Hz * * * * * * * * * * 16 L W,dB L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) /30 41/41 49/47 55/55 64/63 72/71 80/78 100/96 L pa, db (A)

45 MITAT JA KANAVALÄHDÖT Mitat Kokonaiskorkeus kulmayhteellä 578 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 595 mm. Mittakuvassa kulmayhde PÄÄOSAT ILMANVAIHTOKONEET Kulmayhde Asennuksen vaatima tila 47 mm Vallox Silent Klick -vesilukko Asennuksen vaatima tila 75mm Kuvassa R-malli. L-mallissa osat ovat peilikuvana 1 Kanavalähdöt R-malli L-malli Poistoilmapuhallin 2 Tuloilmapuhallin 3 Jälkilämmitysvastus (sähkö 900 W) 4 Lämmöntalteenottokenno 5 Tuloilmasuodatin F7 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Automaattinen kesä-talvipelti 9 Turvakytkin Vallox 121 SE sopii ilman kanaviston muutostöitä, v MUH Ilmava 100/120 tilalle Naaras-lähtökauluksen sisähalkaisija 125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Ulkoilma koneeseen 4. Jäteilma ulos OHJAUS LISÄVARUSTEET (tilattava erikseen) Vallox Digit SED -ohjain (sisältyy toimitukseen) Vallox SE hiilidioksidianturi Vallox SE kosteusanturi 0-10 VDC Kosteusanturi Vallox SE Hiilidioksidianturi Vallox SE Eristetty yläpohjan läpivientilevy Kattoasennuslevy R Tuotenumero LVI-numero Tuotenumero LVI-numero Tuotenumero LVI-numero Tuotenumero LVI-numero Kattoasennuslevy L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

46 3.12 VALLOX 121 MC + TEKNISET TIEDOT Nimike Vallox 121 MC R Vallox 121 MC L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm 3 /s, 100 Pa 98 dm 3 /s, 100 Pa 230 V, 50 Hz, 5,7 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma 0,117 kw 0,9 A EC 0,117 kw 0,9 A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ B 71 % A 82 % B, 1,1 (50 dm 3 /s) G4 + F7 G4 Automaattinen 600 x 540 x 618 / 60,0 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Säätöasento V Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho W 4, , , , , , , Painehäviö kanavistossa. Kokonaispaine (Pa) SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,5 SFP, kw / (m 3 /s) 1,0 P T P T P T P T P T P T P P T 11.2 V 10 V T 9 V 8 V 7 V 5 V 6 V 4 V Suositeltava toiminta-alue dm 3 /s m³/h Tilavuusvirta (dm3/s, m 3 /h) T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento V / ilmavirta dm 3 /s Säätöasento V / ilmavirta dm 3 /s Säätöasento Ilmavirta dm 3 /s Oktaavikaistan keskitaajuus Hz * * * * * * * * * * * * * * L W,dB L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento V / ilmavirta dm 3 /s (tulo/poisto) Säätöasento V Ilmavirta dm 3 /s 24/26 33/34 40/42 50/51 62/62 71/71 82/82 92/92 L pa, db (A)

47 MITAT JA KANAVALÄHDÖT Mitat Kokonaiskorkeus kulmayhteellä 578 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 595 mm. Mittakuvassa kulmayhde. Kulmayhde 54 Vallox Silent Klick -vesilukko PÄÄOSAT ILMANVAIHTOKONEET Kanavalähdöt R-malli Asennuksen vaatima tila 47 mm Asennuksen vaatima tila 75mm L-malli Kuvassa R-malli. L-mallissa osat ovat peilikuvana 1 Poistoilmapuhallin 2 Tuloilmapuhallin 3 Jälkilämmitysvastus (sähkö 900 W) 4 Lämmöntalteenottokenno 5 Tuloilmasuodatin F7 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 1 8 Automaattinen kesä-talvipelti 9 Turvakytkin 10 Mittayhteet (kannessa, avattavan luukun takana) 11 Tulo- ja poistoilman suhteen säätö 12 Jälkilämmityksen säätö Naaras-lähtökauluksen sisähalkaisija 125 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Ulkoilma koneeseen 4. Jäteilma ulos Vallox 121 MC sopii ilman kanaviston muutostöitä, v MUH Ilmava 100/120 tilalle OHJAUS LISÄVARUSTEET (tilattava erikseen) Vallox Simple Control -ohjain Vallox ProControl -ohjain Vallox Capto PTC EC -liesikupu Vallox ProControl kosteuslähetin 0-10 VDC Vallox Simple Control -ohjain Vallox ProControl -ohjain Vallox Capto PTC EC -liesikupu Vallox ProControl kosteuslähetin Tuotenumero LVI-numero Tuotenumero LVI-numero Leveydet 500 ja 600 mm. Värivaihtoehdot valkoinen ja ruostumaton teräs Tuotenumero LVI-numero Muuntaja/ProControl Tuotenumero LVI-numero Eristetty yläpohjan läpivientilevy Tuotenumero LVI-numero Kattoasennuslevy R Tuotenumero LVI-numero Kattoasennuslevy L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

48 3.13 VALLOX 145 MV + TEKNISET TIEDOT Nimike Vallox 145 MV R Vallox 145 MV L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm 3 /s, 100 Pa 155 dm 3 /s, 100 Pa 230 V, 50 Hz, 11,9 A pistotulppa Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 900 W Etulämmityspatteri Lisälämmityspatteri Sähkö, 1500 W Puhaltimet Tuloilma Poistoilma 0,175 kw 1,25A EC 0,175 kw 1,25A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ A 75 % A+ 84 % 0,9 (75 dm 3 /s) A G4 + F7 G4 Automaattinen 717 x 748 x 578, 88,0 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta dm3/s Puhaltimien yhteenlaskettu ottoteho W 21% % % % % % % % Painehäviö kanavistossa. Kokonaispaine (Pa) SFP, kw / (m/s) 2,0 SFP, kw / (m/s) 1,5 SFP, kw / (m/s) 1,0 21% 35% 56% 50% 41% 65% 72% % Suositeltava toiminta-alue dm 3 /s m 3 /h Tilavuusvirta (dm3/s) T = Tuloilma P = Poistoilma ÄÄNIARVOT PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento 21% 35% 41% 50% 56% 65% 72% 100% 21% 35% 41% 50% 56% 65% 72% 100% Ilmavirta dm 3 /s 81 56,3 67,3 80,7 92, ,5 63,8 73,8 87,9 98, Oktaavikaistan keskitaajuus Hz L W,dB L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento V 31% 42% 47% 54% 59% 66% 72% 100% Ilmavirta dm 3 /s 36/39 56/62 68/74 81/89 92/98 105/ / /142 L pa, db (A)

49 MITAT JA KANAVALÄHDÖT Mitat Kokonaiskorkeus kulmayhteellä 776 mm. Kokonaiskorkeus Vallox Silent Klick -vesilukolla 791 mm. Mittakuvassa kulmayhde. Kulmayhde Vallox Silent Klick -vesilukko PÄÄOSAT ILMANVAIHTOKONEET Asennuksen vaatima tila 47 mm Asennuksen vaatima tila 70mm Kanavalähdöt Kuvassa R-malli. L-mallissa osat ovat peilikuvana 1 Poistoilmapuhallin (suojakannen takana) 2 Tuloilmapuhallin (poistoilmakanavan takana) 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Ohitusläppä 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Jälkilämmitysvastus (poistoilmakanavan takana) 9 Turvakytkin 10 Lisälämmityspatteri (poistoilmakanavan takana) 11 Sisäinen kosteusanturi Naaras-lähtökauluksen sisähalkaisija ø200 mm R-malli 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Jäteilma ulos 4. Ulkoilma koneeseen L-malli 1. Jäteilma ulos 2. Ulkoilma koneeseen 3. Tuloilma asuntoon 4. Poistoilma asunnosta koneelle OHJAUS LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Eristetty yläpohjan läpivientilevy Tuotenumero LVI-numero Kattoasennuslevy R/L Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

50 3.14 VALLOX 245 MV + TEKNISET TIEDOT Nimike Vallox 245 MV R Vallox 245 MV L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm3/s, 100 Pa 267 dm3/s, 100 Pa 230 V, 50 Hz, 14,5 A (pistotulppa) Kotelointiluokka IP 34 Jälkilämmityspatteri Sähkö, 1500 W Etulämmityspatteri Lisälämmityspatteri Sähkö, 1500 W Puhaltimet Tuloilma Poistoilma 0,17kW 1,25A EC 0,17kW 1,25A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ A 75 % A+ 85 % 0,59 (150 dm 3 /s) A++ G4 + F7 G4 Automaattinen 1038 x 1241 x 773 / 200 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Puhallinnopeudet % Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho W 30 % ,8 40 % ,1 50 % % % ÄÄNIARVOT SFP, kw / (m/s) 2,0 T P Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SFP, kw / (m 3 /s) 1,5 T T P P SFP, kw / (m 3 /s) 1,0 P T T P 25 SFP, kw / (m 3 /s) 0,5 60% 100% 50% 0 30% 40% Tilavuusvirta (dm3/s) Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento 30 % 40 % 50 % 60 % 100 % 30 % 40 % 50 % 60 % 100 % Ilmavirta dm 3 /s Oktaavikaistan keskitaajuus Hz T = Tuloilma P = Poistoilma 63 66,1 69,3 72,1 73,8 77,0 53,6 56,7 60,0 62,7 66, ,8 63,2 66,6 68,8 71,5 54,2 54,1 56,7 59,7 62, ,0 62,1 63,9 66,6 69,9 50,9 58,4 60,7 64,1 65, ,3 55,9 59,4 62,8 68,6 38,4 42,2 45,9 47,9 51, ,5 54,7 58,1 60,7 64,0 37,4 41,1 44,8 47,5 50, ,2 54,0 58,0 60,8 64,4 31,5* 36,2* 40,5 43,4 47, ,6* 42,4 48,0 51,8 56,7 24,7* 28* 30,3* 33,6* 38, ,1* 36,3 44,3 48,8 54,2 23,6* 23,8* 24,6* 25,9* 28,2* L W,dB L WA, db(a) Painehäviö kanavistossa. Kokonaispaine (Pa) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) 68,0 71,2 74,1 76,1 79,4 58,0 61,6 64,4 67,4 70,0 56,0 60,4 64,0 66,9 71,1 45,5 50,2 53,4 57,0 59,3 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento 30% 40% 50% 60% 100% Ilmavirta dm 3 /s 132/ / / / /282 L pa, db (A) 37,1 39,2 42,0 44,5 48,4 48

51 MITAT JA KANAVALÄHDÖT Mitat Kanavalähdöt PÄÄOSAT ILMANVAIHTOKONEET Kuvassa R-malli. L-mallissa osat ovat peilikuvana Poistoilmapuhallin 2 Tuloilmapuhallin 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Ohitusläppä 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Turvakytkin 9 Jälkilämmitysvastus Naaras-lähtökauluksen sisähalkaisija Ø250mm R-malli L-malli 1. Poistoilma asunnosta 1. Ulkoilma koneeseen koneelle 2. Jäteilma ulos 2. Tuloilma asuntoon 3. Poistoilma asunnosta 3. Ulkoilma koneeseen koneelle 4. Jäteilma ulos 4. Tuloilma asuntoon OHJAUS LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

52 3.15 VALLOX 245 MV VKL + TEKNISET TIEDOT Nimike Vallox 245 MV VKL R Vallox 245 MV VKL L Ilmamäärät Tuloilma Poistoilma Sähköliitäntä Tuotenumero LVI-numero dm 3 /s, 100 Pa 267 dm 3 /s, 100 Pa 230 V, 50 Hz, 14,5 A (pistotulppa) Kotelointiluokka IP 34 Jälkilämmityspatteri Nestepatteri Etulämmityspatteri Lisälämmityspatteri Sähkö, 3000 W Puhaltimet Tuloilma Poistoilma 0,17kW 1,25A EC 0,17kW 1,25A EC Ominaisenergiankulutus (SEC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP Suodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino A+ A 75 % A+ 85 % 0,59 (120 dm 3 /s) A++ G4 + F7 G4 Automaattinen 1038 x 1241 x 773 / 210 kg TULO-/POISTOILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT Puhallinnopeudet Poistoilmavirta dm 3 /s Puhaltimien yhteenlaskettu ottoteho W 30 % ,5 50 % % % Painehäviö kanavistossa. Kokonaispaine (Pa) T P SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,0 SFP, kw / (m 3 /s) 1,5 T P T T 30% 50% P Tilavuusvirta (dm3/s) P Suositeltava toiminta-alue 70% 100% ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento / ilmavirta dm 3 /s Säätöasento / ilmavirta dm 3 /s Säätöasento 54 % 100 % 50 % 100 % Ilmavirta dm 3 /s Oktaavikaistan keskitaajuus Hz T = Tuloilma P = Poistoilma 63 72,2 76,3 60,0 66, ,5 71,1 56,7 62, ,7 69,0 60,7 65, ,3 65,8 45,9 51, ,3 61,8 44,8 50, ,6 61,6 40,5 47, ,5 52,0 30,3* 38, ,6 47,0 24,6* 28,2* L W,dB L WA, db(a) PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) 74,2 78,5 64,4 70,0 63,4 68,7 53,4 59,3 Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) Säätöasento / ilmavirrat (tulo/poisto) Säätöasento tulo 54% / poisto 44% tulo 100% / poisto 100% Ilmavirta dm 3 /s tulo 181 / poisto 190 tulo 221 / poisto 282 L pa, db (A) 41,5 47,5 Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) 50

53 MITAT JA KANAVALÄHDÖT Mitat Kanavalähdöt PÄÄOSAT ILMANVAIHTOKONEET Kuvassa R-malli. L-mallissa osat ovat peilikuvana Poistoilmapuhallin 2 Tuloilmapuhallin 3 Tuloilmasuodatin F7 4 Lämmöntalteenottokenno 5 Ohitusläppä 6 Tuloilmasuodatin G4 7 Poistoilmasuodatin G4 8 Turvakytkin 9 Jälkilämmityspatteri (nestepatteri) Naaras-lähtökauluksen sisähalkaisija Ø250mm R-malli L-malli 1. Poistoilma asunnosta 1. Ulkoilma koneeseen koneelle 2. Jäteilma ulos 2. Tuloilma asuntoon 3. Poistoilma asunnosta 3. Ulkoilma koneeseen koneelle 4. Jäteilma ulos 4. Tuloilma asuntoon OHJAUS LISÄVARUSTEET (tilattava erikseen) MyVallox Control -ohjain (sisältyy toimitukseen) MyVallox Cloud -pilvipalvelu MyVallox Home -kotiverkko MyVallox hiilidioksidianturi MyVallox kosteusanturi LAN 0-10 VDC Modbus Digitaalitulo x 2 Analoginen tulo x 1 MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero MyVallox KNX -väylämuunnin Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

54 3.16 SÄHKÖKYTKENNÄT VALLOX TSK MULTI 50/80 MV JA VALLOX 90/096/110/145/245 MV ULKOISET SÄHKÖKYTKENNÄT VALLOX TSK MULTI 50 MV, VALLOX TSK MULTI 80 MV, VALLOX 90 MV, VALLOX 096 MV, VALLOX 110 MV, VALLOX 145 MV, VALLOX 245 MV Ulkoinen lämpötila -anturi NTC 4K7 Digitaalinen tulo 1 8 eri toiminnallisuutta Ethernet-liitäntä koneen päällä RJ45-naaras 2x0,5 2x0,5 CAT MyVallox RH% sensor MyVallox CO 2 sensor 2x2x0,5+0,5 2x2x0,5+0,5 2x0,5 Digitaalinen tulo 2 8 eri toiminnallisuutta TEHONSYÖTTÖ Maksimi MyVallox Control MyVallox RH% sensor MyVallox CO 2 sensor Jännite KAUKOVALVONTA Modbus RTU 2x2x0,5+0,5 ILMANVAIHTOKONEEN SISÄINEN SÄHKÖKYTKENTÄ 6W 1W 0,3 W 1,2 W 24 VD LIITINRIMA MB_A MB_B Ulkoinen Modbus A -signaali Ulkoinen Modbus B -signaali +24V +24 V tasavirta jännite (DC) GND RS_A RS_B NTC 2x0,5 2x0,5 3x1,5S Digitaalinen ja analoginen maapotentiaali Laitteiston paikallinen Modbus A -signaali Laitteiston paikallinen Modbus B -signaali Ulkoisen lämpötila-anturin liitin D/I1 Digitaalinen tulo 1 D/I2 Digitaalinen tulo 2 11V1 AN/I RM/I RM/O 11,1 V käyttöjännite Analoginen sisääntulo 0-10 VDC 24 V -releen sisäänmeno 24 V -releen ulostulo MyVallox Control MyVallox Control JS 2x2x0,5+0,5 2x2x0,5+0,5 Analoginen tulo kaksi eri toiminnallisuutta Potentiaalivapaa kärkitieto 24 VDC voidaan ohjelmoida näyttämään esimerkiksi vikatietoa tai kennon ohituksen tilaa Pistotulppaliitäntä 1,2 m koneen päällä 52

55 ULKOINEN SÄHKÖKYTKENTÄ VALLOX 096 MV, VALLOX 110 MV, VALLOX 145 MV JA VALLOX 245 MV Ulkoilmakanavaan sijoitetun Vallox MLV Multi 200/250 kanavapatterin ohjaukseen Ethernet-liitäntä koneen päällä RJ45 Naaras CAT 24 VDC rele/ kontaktori pumpun ja magneettiventtiilin ohjaukseen 3.17 SÄHKÖKYTKENNÄT VALLOX 096/110/145/245 MV 3x1,5S 2x0,5 GND +24VDC L Ryhmäkeskus L N N 1 2 MLV:n ohjaus Pistotulppaliitäntä 1,2 m koneen päällä ILMANVAIHTOLAITTEEN SISÄINEN SÄHKÖKYTKENTÄ LIITINRIMA +24V +24V tasavirta jännite (DC) GND Digitaalinen ja analoginen maapotentiaali RS_A Laitteiston paikallinen Modbus A -signaali RS_B Laitteiston paikallinen Modbus B -signaali 11V1 11,1 V käyttöjännite AN/I Analoginen sisääntulo 0-10 VDC RM/I 24 V -releen sisäänmeno RM/O 24 V -releen ulostulo P Kiertovesipumppu V Magneettiventtiili 53 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

56 3.18 SÄHKÖKYTKENNÄT VALLOX MC-MALLIT ULKOISET SÄHKÖKYTKENNÄT VALLOX TSK MULTI 50 MC, VALLOX TSK MULTI 80 MC, VALLOX 90 MC, VALLOX 096 MC, VALLOX 121 MC Sähkökytkentä Vallox Capto PTC EC -liesikuvulla. RS 485 A B GND F ALARM MODE IN OUT IN OUT LIESIVAHTI KÄRKITIETO DAMP IN OUT LÄPÄN ASENTO KÄRKITIETO OPT + - ALARM ULKOISET SÄHKÖKYTKENNÄT VALLOX TSK MULTI 50 MC, VALLOX TSK MULTI 80 MC, VALLOX 90 MC, VALLOX 096 MC, VALLOX 121 MC Sähkökytkentä Vallox Simple Control -ohjaimella Simple Control Ilmanvaihtokoneen sisäinen sähkökytkentä Ohjaussignaali S 11,2Vdc/+ GND/- Vikatietorele/LED S + - LED - piirilevy S - + S - + VARALLA S PWM GND TACHO DAMPER LIGHT FAN PE N L N L N L MC-KONEEN VIKATIETO EC IMURI / EC IV-KONE LED LED 54

57 Bterm CONFIG ULKOISET SÄHKÖKYTKENNÄT VALLOX TSK MULTI 50 MC, VALLOX TSK MULTI 80 MC, VALLOX 90 MC, VALLOX 096 MC, VALLOX 121 MC Sähkökytkentä Vallox ProControl -ohjaimella Ilmanvaihtokoneen sisäinen sähkökytkentä Ohjaussignaali S 11,2VDC/+ GND/- Vikatietorele/LED 2x0.5 Piirustuksen kaapelityypit ovat ehdotuksia S Liesikupu tai tehostuskytkin + S + Nomak 2x2x0,5+0,5 Lisävaruste V RH% Nomak2x2x0,5+0,5 Ohjaimen ja IV-koneen välinen johdotus NOMAK 2x2x0,5+0,5 IV-koneen johto Säätimen liitin S Y1 + ei kytketä - G0 LED S/DI2 RYHMÄKESKUS 2x0.5 24V LN Modbus RS-485 Nomak2x2x0,5+0,5 24 VAC Syötön vaihe kytketään säätimen liittimeen G ja nolla liittimeen G0 SÄÄDIN G 24 Vac Syöttö S/DI2 Vikatietorele G0 0 Vac G0 0 Vac Y V, IVK-ohjausjännite Y2 DI1 Tehostus liesikuvulta A1 24 Vac 1A, välireleohjaus Y3 A2 Y4 U V, kosteustehostus A+ RS-485 B- RS-485 C RS-485 Common Vallox ProControl G G0 Y1 Y2 DI1 A1 Y3 A2 Y4 U1 A+ B- C S/DI2 G SÄHKÖKYTKENNÄT VALLOX MC-MALLIT - - LED LED ULKOISET SÄHKÖKYTKENNÄT VALLOX TSK MULTI 50 MC, VALLOX TSK MULTI 80 MC, VALLOX 90 MC, VALLOX 096 MC, VALLOX 121 MC Sähkökytkentä ulkoisella ohjaimella Ulkoinen ohjain Ilmanvaihtokoneen sisäinen sähkökytkentä Ohjaussignaali S 11,2 Vdc / + GND / - Vikatietorele / LED Ohjaussignaali S GND / - Puhaltimien ohjausta varten tuodaan ulkoinen 0-10 VDC jännite S- ja GND liittimiin S S LED LED 55 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

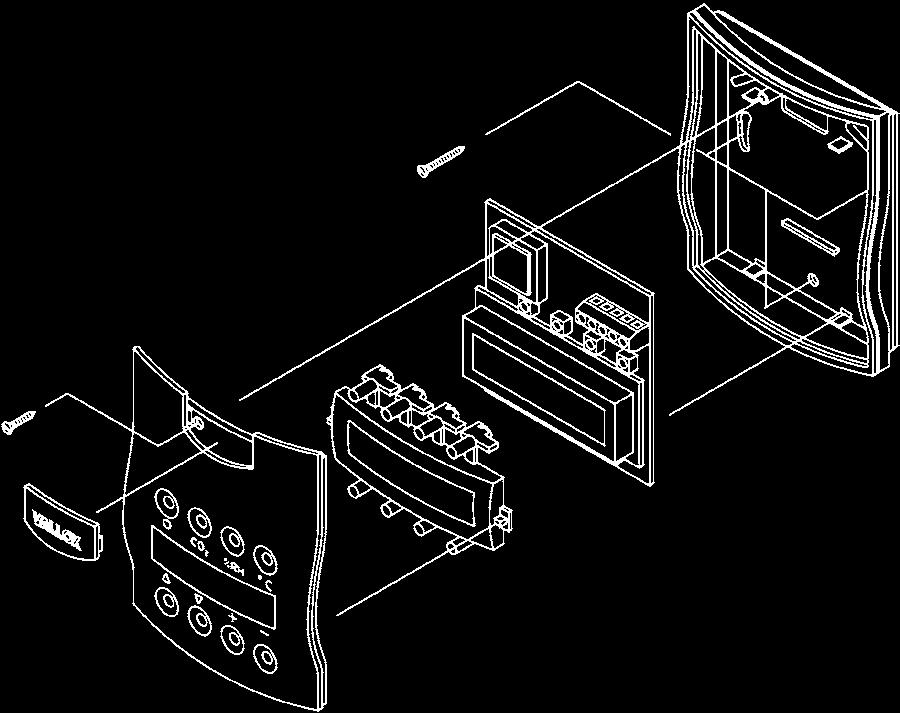

58 0-10V DC 3.19 SÄHKÖKYTKENNÄT VALLOX 121 SE ULKOISET SÄHKÖKYTKENNÄT VALLOX 121 SE (malli A3560) NOMAK 2x2x0,5+0, VDC VAK. OHJAUS OIKOSULKUJOHTO ON POISTETTAVA ENNEN KYTKENTÄÄ + - A B M HUOM! + johdon virheellinen kytkentä TUHOAA OHJAIMEN OHJAIN 1 VOI OLLA USEAMPIA 1 KPL VAKIONA 2x0,5 + - A B M HUOM! + johdon virheellinen kytkentä TUHOAA ANTURIN CO 2 -ANTURI 1 VOI OLLA USEAMPIA LISÄVARUSTE S ENSIMMÄINEN KOSTEUS- ANTURI LIITETÄÄN VASTUKSEN R 6k8 TILALLE METALLI = M VALKOINEN 2 = B ORANSSI 2 = A 2. KIERRETTY PARI VALKOINEN 1 = - ORANSSI 1 = + 1. KIERRETTY PARI S TAKKA- KYTKIN Painikekytkin (kosketin itsepalautuva) 2x0,5 KOSTEUSANTURI %RH1 LISÄVARUSTE KOSTEUSANTURI %RH2 LISÄVARUSTE 2x0,5 2x0,5 2x0,5 VIKATIETO MAX. 1A, 24VDC (POTENTIAALIVAPAAT KÄRJET) A S S GND VIKATIETO TAKKAKYTKIN RS-485 VÄYLÄ PUH.OHJAUS %RH1 0-20mA %RH2 B - + M S + S + PISTOTULPPALIITÄNTÄ 10 A 1,2m KONEEN PÄÄLLÄ KYTKENTÄKOTELO SIJAITSEE KONEEN PÄÄLLÄ R KONEEN SISÄINEN KYTKENTÄKOTELO pl Vallox Digit SED -ohjaimen asennus, irrotus ja johdotus Ohjain johdotetaan suoraan sähkökytkentäkotelolta. Ohjain voidaan johdottaa myös sarjaan CO 2 -anturin tai toisen ohjaimen kanssa. Ohjaimien osoitteet Jos järjestelmään liitetään useampi kuin yksi ohjain, niin ohjainten osoitteet pitää muuttaa. Esim. 3 ohjainta Kytke ensimmäinen ohjain kiinni koneeseen ja muuta sen osoitteeksi 3. Kytke toinen ohjain kiinni ja muuta sen osoitteeksi 2. Kytke kolmas ohjain ja tarkasta, että sen osoite on 1. Jos ohjaimilla on sama osoite ne menevät väylävikatilaan. Tässä tilanteessa irroita toinen ohjain ja muuta toisen ohjaimen osoite. Edellä mainittu tilanne on mahdollinen lisäohjaimen jälkiasennuksen yhteydessä. Leveys 90 mm Korkeus 110 mm Syvyys 23 mm 56

59 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX TSK MULTI 50 MV, VALLOX TSK MULTI 80 MV Kuvassa R-malli. L-mallissa osat ovat peilikuvana b RÄJÄYTYSKUVAT VALLOX TSK MULTI 50/80 MV 3 No Osa Tuotenumero 1 Runko (Vallox TSK Multi 50/80 MV) 2 Ovi (Vallox TSK Multi 50 MV) Ovi (Vallox TSK Multi 80 MV) Sormiruuvi oveen LTO-kenno (Vallox TSK Multi 50 MV) LTO-kenno (Vallox TSK Multi 80 MV) Tulo-/poistopuhaltimen kokoonpano, R- ja L-malli (Vallox TSK Multi 50 MV) 5 Tulo-/poistopuhaltimen kokoonpano, R- ja L-malli (Vallox TSK Multi 80 MV) 6 Puhallin (Vallox TSK Multi 50 MV) 6 Puhallin (Vallox TSK Multi 80 MV) 7 Ohituskanavan kokoonpano, R-malli (Vallox TSK Multi 50 MV) Ohituskanavan kokoonpano, L-malli (Vallox TSK Multi 50 MV) Ohituskanavan kokoonpano, R-malli (Vallox TSK Multi 80 MV) Ohituskanavan kokoonpano, L-malli (Vallox TSK Multi 80 MV) Peltimoottori, L-malli Peltimoottori, R-malli Turvakytkin Emokortti RJ-jatkokaapeli Kosteusanturi, sisäänrakennettu NTC-anturisarja Jälkilämmityspatteri, R-malli Jälkilämmityspatteri, L-malli b Lisälämmityspatteri, R-malli (Vallox TSK Multi 80 MV) b Lisälämmityspatteri, L-malli (Vallox TSK Multi 80 MV) No Osa Tuotenumero 15 LTO:n sivutiivistyslista (Vallox TSK Multi 50 MV) LTO:n sivutiivistyslista (Vallox TSK Multi 80 MV) LTO:n ylätiivistyslista (Vallox TSK Multi 50 MV) LTO:n ylätiivistyslista (Vallox TSK Multi 80 MV) Suodatinteline (G4, tulo) 500 mm (Vallox TSK Multi 50 MV) Suodatinteline (G4, tulo) 580 mm (Vallox TSK Multi 80 MV) Suodatinteline (G4, poisto) 400 mm (Vallox TSK Multi 50 MV) Suodatinteline (G4, poisto) 450 mm (Vallox TSK Multi 80 MV) Suodatin (G4, tulo) (Vallox TSK Multi 50 MV) Suodatin (G4, tulo) (Vallox TSK Multi 80 MV) Suodatin (G4, poisto) (Vallox TSK Multi 50 MV) Suodatin (G4, poisto) (Vallox TSK Multi 80 MV) Suodatin (F7, tulo) (Vallox TSK Multi 50 MV) Suodatin (F7, tulo) (Vallox TSK Multi 80 MV) Tulppa (Vallox TSK Multi 50 MV) Tulppa (Vallox TSK Multi 80 MV) Peitelevy 100 mm (Vallox TSK Multi 50 MV) Peitelevy 125 mm (Vallox TSK Multi 80 MV) Vesilukko Vallox Silent Klick MyVallox Control -ohjain Kytkentäkotelon kokoonpano MyVallox kosteusanturi (lisävaruste) MyVallox hiilidioksidianturi (lisävaruste) Vallox TSK Multi 50 MV Vallox suodatinpaketti nro Vallox TSK Multi 80 MV Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

60 3.21 RÄJÄYTYSKUVAT VALLOX TSK MULTI 50/80 MC RÄJÄYTYSKUVA JA OSALUETTELO VALLOX TSK MULTI 50 MC, VALLOX TSK MULTI 80 MC Kuvassa R-malli. L-mallissa osat ovat peilikuvana B No Osa Tuotenumero 1 Runko (Vallox TSK Multi 50 MC/80 MC) 2 Ovi (Vallox TSK Multi 50 MC) Ovi (Vallox TSK Multi 80 MC) Sormiruuvi oveen LTO-kenno (Vallox TSK Multi 50 MC) LTO-kenno (Vallox TSK Multi 80 MC) Tulo-/poistopuhaltimen kokoonpano, R- ja L-malli (Vallox TSK Multi 50 MC) 5 Tulo-/poistopuhaltimen kokoonpano, R- ja L-malli (Vallox TSK Multi 80 MC) 6 Puhallin (Vallox TSK Multi 50 MC) Puhallin (Vallox TSK Multi 80 MC) Ohituskanavan kokoonpano, R-malli ( TSK Multi 50 MC) Ohituskanavan kokoonpano, L-malli ( TSK Multi 50 MC) Ohituskanavan kokoonpano, R-malli (TSK Multi 80 MC) Ohituskanavan kokoonpano, L-malli (TSK Multi 80 MC) Peltimoottori, L-malli Peltimoottori, R-malli Turvakytkin Emokortti NTC-anturisarja Jälkilämmityspatteri, R-malli Jälkilämmityspatteri, L-malli B Lisälämmityspatteri, R-malli (Vallox TSK Multi 80 MC) B Lisälämmityspatteri, L-malli (Vallox TSK Multi 80 MC) LTO:n sivutiivistyslista (Vallox TSK Multi 50 MC) No Osa Tuotenumero 13 LTO:n sivutiivistyslista (Vallox TSK Multi 80 MC) LTO:n ylätiivistyslista (Vallox TSK Multi 50 MC) LTO:n ylätiivistyslista (Vallox TSK Multi 80 MC) Suodatinteline (G4, tulo) 500 mm (Vallox TSK Multi 50 MC) Suodatinteline (G4, tulo) 580 mm (Vallox TSK Multi 80 MC) Suodatinteline (G4, poisto) 400 mm (Vallox TSK Multi 50 MC) Suodatinteline (G4, poisto) 450 mm (Vallox TSK Multi 80 MC) Suodatin (G4, tulo) (Vallox TSK Multi 50 MC) Suodatin (G4, tulo) (Vallox TSK Multi 80 MC) Suodatin (G4, poisto) (Vallox TSK Multi 50 MC) Suodatin (G4, poisto) (Vallox TSK Multi 80 MC) Suodatin (F7, tulo) (Vallox TSK Multi 50 MC) Suodatin (F7, tulo) (Vallox TSK Multi 80 MC) Tulppa (Vallox TSK Multi 50 MC) Tulppa (Vallox TSK Multi 80 MC) Peitelevy 100 mm (Vallox TSK Multi 50 MC) Peitelevy 125 mm (Vallox TSK Multi 80 MC) Vesilukko Vallox Silent Klick Kytkentäkotelon kokoonpano MyVallox kosteusanturi (lisävaruste) MyVallox hiilidioksidianturi (lisävaruste) Vallox TSK Multi 50 MC Vallox suodatinpaketti nro Vallox TSK Multi 80 MC Vallox suodatinpaketti nro

61 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 90 MV Kuvassa R-malli. L-mallissa osat ovat peilikuvana 6b b b RÄJÄYTYSKUVAT VALLOX 90 MV No Osa Tuotenumero 1. Sivulevy Ovi Seinäkiinnityslevy Suodatinteline (G4, tulo) Suodatinteline (G4, poisto) LTO-kenno b. LTO-kennon ylätiivistyslista Suodatin (G4, tulo) Suodatin (G4, poisto) Suodatin (F7, tulo) Puhallin Puhaltimen tukikumi Kesä-talvipelti (kätisyys ilmoitettava tilattaessa) Sähkökotelon kansi Vesilukko Vallox Silent Klick Jälkilämmitysvastus Sisäinen kosteusanturi No Osa Tuotenumero 17. Emokortti Emokorttin kiinnitysalusta Turvakytkin b. Turvakytkimen kotelo Peltimoottori Etupaneeli koneen yläosaan Nimikyltti Oven salpa MyVallox Control -ohjain Lasiputkisulake 80 ma hidas 5x20 mm MyVallox kosteusanturi (lisävaruste) MyVallox hiilidioksidianturi (lisävaruste) RJ45-jatkokaapeli Kytkentäkotelon kokoonpano NTC-anturisarja Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

62 3.23 RÄJÄYTYSKUVAT VALLOX 90 MC RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 90 MC Kuvassa R-malli. L-mallissa osat ovat peilikuvana 6b b b b No Osa Tuotenumero 1 Sivulevy Ovi Seinäkiinnityslevy Suodatinteline (tulo) Suodatinteline (poisto) LTO-kenno b LTO-kennon ylätiivistyslista Suodatin (G4, tulo) Suodatin (G4, poisto, asti) Suodatin (G4, poisto, alkaen) Suodatin (F7, tulo) Puhallin Puhaltimen tukikumi Kesä-talvipelti (kätisyys ilmoitettava tilattaessa) Sähkökotelon kansi No Osa Tuotenumero 14 Vesilukko Vallox Silent Klick Jälkilämmitysvastus 900 W, R-malli Jälkilämmitysvastus 900 W, L-malli b Jälkilämmitysvastuksen kiinnike (kätisyys ilmoitettava tilattaessa) Potentiometri Emokortti Emokorttin kiinnitysalusta Turvakytkin b Turvakytkimen kotelo Peltimoottorin kokoonpano Etupaneeli Nimikyltti Oven salpa Vallox suodatinpaketti nro

63 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 90K MC Kuvassa R-malli. L-mallissa osat ovat peilikuvana 6b b 15 19b b b RÄJÄYTYSKUVAT VALLOX 90K MC b No Osa Tuotenumero 1 Sivulevy Ovi Seinäkiinnityslevy Suodatinteline (G4, tulo) Suodatinteline (G4, poisto) LTO-kenno b LTO-kennon ylätiivistyslista Suodatin (G4, tulo) Suodatin (G4, poisto, asti) Suodatin (G4, poisto, alkaen) Suodatin (F7, tulo) Puhallin R3G146-AD Puhaltimen tukikumi Kesä-talvipelti (kätisyys ilmoitettava tilattaessa) Sähkökotelon kansi b Potentiometrien alusta Kulmayhde b Laippanippa kokoonpano No Osa Tuotenumero 15 Jälkilämmitysvastus 900 W, L-malli Jälkilämmitysvastus 900 W, R-malli b Jälkilämmitysvastuksen kiinnike (kätisyys ilmoitettava tilattaessa) Potentiometri Emokortti Emokorttin kiinnitysalusta Turvakytkin b Turvakytkimen kotelo Peltimoottorin kokoonpano Etupaneeli Nimikyltti Sormiruuvi oveen Peiteoven kiinnike Peiteoven kiinnityslista MC-liesikupu Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

64 3.25 RÄJÄYTYSKUVAT VALLOX 096 MV RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 096 MV Kuvassa R-malli. L-mallissa osat ovat peilikuvana No Osa Tuotenumero 1. Tulo-/poistoilmapuhallin R3G146 (kaavulla) Puhallin Seinäkiinnityslevy Vesilukko Vallox Silent Klick Suodatin (G4, tulo) Suodatinteline (G4, tulo) Suodatin (F7, tulo) LTO-kenno LTO-kennon ylätuki Suodatinteline (G4, poisto) Suodatin (G4, poisto) Ohitusläpän kokoonpano, R-malli Ohitusläpän kokoonpano, L-malli Peltimoottori Poistoilmayhde No Osa Tuotenumero 15. Sisäinen kosteusanturi Emokortti Turvakytkin Kytkentäkotelo RJ45-jatkokaapeli Jälkilämmitysvastus 900 W Ovi Oven salpa NTC-anturisarja Lasiputkisulake 80 ma hidas 5x20 mm MyVallox Control -ohjain MyVallox kosteusanturi (lisävaruste) MyVallox hiilidioksidianturi (lisävaruste) Vallox suodatinpaketti nro

65 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 096 MC Kuvassa R-malli. L-mallissa osat ovat peilikuvana RÄJÄYTYSKUVAT VALLOX 096 MC No Osa Tuotenumero 1 Tulo-/poistoilmapuhallin (kaavulla) Puhallin Seinäkiinnityslevy Vesilukko Vallox Silent Klick Suodatin (G4, tulo) Suodatinteline (G4, tulo) Suodatin(F7, tulo) LTO-kenno LTO-kennon ylätuki Suodatinteline (G4, poisto) Suodatin (G4, poisto) Ohitusläpän kokoonpano, R-malli Ohitusläpän kokoonpano, L-malli No Osa Tuotenumero 13 Peltimoottori Poistoilmayhde Emokortti Turvakytkin Jälkilämmitysvastus, R- ja L-malli Ovi Oven salpa NTC-anturi (anturin numero ilmoitettava tilattaessa) Lasiputkisulake 320 ma hidas 5x20 mm Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

66 3.27 RÄJÄYTYSKUVAT VALLOX 110 MV RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 110 MV Kuvassa R-malli. L-mallissa osat ovat peilikuvana No Osa Tuotenumero 1. Tulo-/poistoilmapuhallin Puhallin Seinäkiinnityslevy Vesilukko Vallox Silent Klick Suodatin (G4, tulo) Suodatinteline (G4, tulo) Suodatin (F7, tulo) LTO-kennon alatuki LTO-kenno LTO-kennon ylätuki Suodatinteline (G4, poisto) Suodatin (G4, poisto) Ohitusläpän kokoonpano, R-malli Ohitusläpän kokoonpano, L-malli Peltimoottori Poistoilmayhde Sisäinen kosteusanturi No Osa Tuotenumero 17. Emokortti Turvakytkin Kytkentäkotelo RJ45-jatkokaapeli Jälkilämmitysvastus 900 W, R-malli Jälkilämmitysvastus 900 W, L-malli Lisälämmitysvastus 900 W, R-malli Lisälämmitysvastus 900 W, L-malli Ovi Oven salpa NTC-anturisarja Lasiputkisulake 80 ma hidas 5x20 mm MyVallox Control -ohjain MyVallox kosteusanturi (lisävaruste) MyVallox hiilidioksidianturi (lisävaruste) Vallox suodatinpaketti nro

67 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 121 SE (Tyyppi 3560) Kuvassa R-malli. L-mallissa osat ovat peilikuvana RÄJÄYTYSKUVAT VALLOX 121 SE MALLI No Osa Tuotenumero 1 Sivulevy Ovi Seinäkiinnityslevy LTO-kenno Suodatin (G4, tulo) Suodatin (G4, poisto) Suodatinteline (G4, tulo) Suodatinteline (G4, poisto) Suodatintuki Suodatin (F7, tulo) Puhallin vasemmanpuoleinen Puhallin oikeanpuoleinen Puhaltimen tukikumi Kesä-talvipelllin kokoonpano (kätisyys ilmoitettava tilattaessa) Etulämmitysvastus 1400 W No Osa Tuotenumero 16 Jälkilämmitysvastus 400 W Vesilukko Vallox Silent Klick Peltimoottori Ovikytkin Emokortti Muuntaja 230V/16V/14VA Sormiruuvi oveen Lasiputkisulake 800 ma hidas 5x20 mm NTC-anturi (anturin numero ilmoitettava) Vallox Digit SED -ohjain Kosteusanturi Vallox SE (lisävaruste) Hiilidioksidianturi Vallox SE (lisävaruste) Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

68 3.29 RÄJÄYTYSKUVAT VALLOX 121 SE MALLI A3560 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 121 SE (Tyyppi A3560) Kuvassa R-malli. L-mallissa osat ovat peilikuvana No Osa Tuotenumero 1 Sivulevy Ovi Seinäkiinnityslevy LTO-kenno Suodatin (G4, tulo) Suodatin (G4, poisto) Suodatinteline (G4 tulo) Suodatinteline (G4, poisto) Suodatin (F7, tulo) Puhallinkokoonpano (R-malli = tulopuhallin, L-malli = poistopuhallin) 11 Puhallinkokoonpano (R-malli = poistopuhallin, L-malli = tulopuhallin) 12 Puhallin (R-malli = tulopuhallin, L-malli = poistopuhallin) 13 Puhallin (R-malli = poistopuhallin, L-malli = tulopuhallin) 14 Kesä-talvipelllin kokoonpano (kätisyys ilmoitettava tilattaessa) No Osa Tuotenumero 15 Puhaltimen tukikumi Jälkilämmitysvastus 900 W, R-malli Jälkilämmitysvastus 900 W, L-malli Vesilukko Vallox Silent Klick Peltimoottori Ovikytkin Emokortti Muuntaja 230V/16V/14VA Sormiruuvi oveen Lasiputkisulake 800 ma hidas 5x20 mm NTC-anturi (anturin numero ilmoitettava) Vallox Digit SED -ohjain Kosteusanturi Vallox SE (lisävaruste) Hiilidioksidianturi Vallox SE (lisävaruste) Vallox suodatinpaketti nro

69 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 121 MC Kuvassa R-malli. L-mallissa osat ovat peilikuvana RÄJÄYTYSKUVAT VALLOX 121 MC No Osa Tuotenumero 1 Sivulevy Ovi Seinäkiinnityslevy LTO-kenno Suodatin (G4, tulo) Suodatin (G4, poisto) Suodatinteline (G4, tulo) Suodatinteline (G4, poisto) Suodatin (F7, tulo) Puhallin vasemmanpuoleinen (kaavulla) (R-malli = tuloilmapuhallin, L-malli = poistoilmapuhallin) 11 Puhallin oikeanpuoleinen (kaavulla) (R-malli = poistoilmapuhallin, L-malli tuloilmapuhallin) 12 Puhallin vasemmanpuoleinen (R-malli = tuloilmapuhallin, L-malli = poistoilmapuhallin) 13 Puhallin oikeanpuoleinen (R-malli = tuloilmapuhallin, L-malli = poistoilmapuhallin) 67 No Osa Tuotenumero 14 Kesä-talvipelllin kokoonpano (kätisyys ilmoitettava tilattaessa) Puhaltimen tukikumi Jälkilämmitysvastus 900 W, R-malli Jälkilämmitysvastus 900 W, L-malli Vesilukko Vallox Silent Klick Peltimoottori Ovikytkin Emokortti Lasiputkisulake 32 ma hidas 5x20 mm Sormiruuvi oveen Potentiometri MC NTC-anturi (anturin numero ilmoitettava) Säätönuppi + hattu Vallox Simple Control -ohjain Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

70 3.31 RÄJÄYTYSKUVAT VALLOX 145 MV RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 145 MV Kuvassa R-malli. L-mallissa osat ovat peilikuvana No Osa Tuotenumero 1. Tulo-/poistoilmapuhallin (kaavulla) Puhallin Seinäkiinnityslevy Vesilukko Vallox Silent Klick Suodatin (G4, tulo) Suodatinteline (G4, tulo) Suodatin (F7, tulo) LTO-kennon alatuki LTO-kenno LTO-kennon ylätuki Suodatinteline (G4, poisto) Suodatin (G4, poisto) Ohitusläpän kokoonpano, R-malli Ohitusläpän kokoonpano, L-malli Peltimoottori Poistoilmayhde Sisäinen kosteusanturi No Osa Tuotenumero 17. Emokortti Turvakytkin Kytkentäkotelo RJ45-jatkokaapeli Lisälämmitysvastus 1500 W Jälkilämmityskokoonpano, R-malli Jälkilämmityskokoonpano, L-malli Ovi Oven salpa NTC-anturisarja Lasiputkisulake 80 ma hidas 5x20 mm MyVallox Control -ohjain MyVallox kosteusanturi (lisävaruste) MyVallox hiilidioksidianturi (lisävaruste) Vallox suodatinpaketti nro

71 RÄJÄYTYSKUVA JA OSALUETTELO VALLOX 245 MV VALLOX 245 MV VKL Kuvassa R-malli. L-mallissa osat ovat peilikuvana 3.32 RÄJÄYTYSKUVAT VALLOX 245 MV VALLOX 245 MV VKL No Osa Tuotenumero 1 Alaovi Sormiruuvi oveen Yläovi Oven salpa LTO-kennon ylätiivistyslista Tulo-/poistopuhallin Jälkilämmitysvastus Lisälämmitysvastus Nestepatterin kokoonpano Suodatinteline (G4, poisto) Suodatin (G4, poisto) LTO-kennon alatuki LTO-kenno Vesilukko Vallox Silent Klick Jalustan kokoonpano Jalustan etulevy Ohitusläppä Ohituksen välitysvarsi Peltimoottori No Osa Tuotenumero 20 Suodatin (F7, tulo) Suodatinteline (G4, tulo) Suodatin (G4, tulo) Turvakytkin Kytkentäkotelo RJ45-jatkokaapeli NTC-anturisarja Lasiputkisulake 80mA hidas 5x20mm MyVallox Control -ohjain MyVallox kosteusanturi MyVallox hiilidioksidianturi Sisäinen kosteusanturi Nestepatterin venttiili Nestepatterin toimilaite Nestepatterin ohjausrele Tulopuhaltimen vaimennusritilä Emokortti Vallox suodatinpaketti nro Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

72 3.33 PATTERIKYTKENNÄT VALLOX 245 MV VKL VALLOX 245 MV VKL -JÄLKILÄMMITYSPATTERIN KYTKENTÄ Esimerkkikytkentä: Suora kytkentä lattialämmitystai patteriverkostoon E Jousitoiminen virtauksenestoventtiili S Säätöventtiili T 2-tie säätöventtiili T E S S LÄMPÖPUMPPU TAI JOKIN MUU LÄMMÖNLÄHDE Lämmitysveden säätö PATTERILÄMMITYS LATTIALÄMMITYS Joskus on tarkoituksenmukaista liittää ilmanvaihtokone suoraan lämmitysverkoon. Jälkilämmityspatterilla on kytkennässä jäätymisriski, vaikka sitä onkin pyritty minimoimaan. Ilmanvaihtokone pysähtyy, mikäli tuloilman lämpötila laskee alle asetuksissa määritetyn jäätymissuojalämpötilan ja käynnistyy automaattisesti lämpötilan noustua takaisin sallitulle alueelle. Kone hälyyttää jäätymisvaarasta käyttöliittymään. Ulkoilmakanavaan (ja mahdollisesti myös jäteilmakanavaan) suositellaan esim. jousitoimista virtauksenestoventtiiliä (E), joka sulkee kanavan koneesta ulkoilmaan ja estää kylmän ilman virtauksen koneeseen sen ollessa pysähdyksissä. Vesivirran määrä ilmanvaihtokoneen jälkilämmityspatterille voidaan perussäätää venttiilileillä (S), jotka voivat toimia myös sulkuventtiileinä. Jälkilämmityspatteriin ei saa johtaa vettä, ennenkuin järjestelmä on säädetty käyttökuntoon, ja lämmitysverkossa on lämpö päällä, tai muulla tavoin on varmistettu, ettei jälkilämmityspatteri pääse jäätymään. Ilmanvaihtokoneeseen liitetyn lämmitysverkoston veden kiertoa tai kiertovesipumppua ei saa pysäyttää lämmityskaudella. Kaaviossa mainitut VKL-piirin komponentit, eivät kuulu toimitukseen venttiiliä (T) lukuunottamatta.. 70

73 ILMALÄMMITYSKONE ILMALÄMMITYSKONE Energiatehokasta Vallox Aito Kotilämpö ilmalämmityskonetta valmistetaan Loimaalla samassa tehtaassa, jossa tehtiin myös alkuperäistä, kaikkien aikojen eniten valmistettua ilmalämmityskonetta, Valmet Kotilämpöä.

74 4.1 VALLOX AITO KOTILÄMPÖ TEKNISET TIEDOT Nimike Vallox Aito Kotilämpö Tuotenumero LVI-numero Tyyppinumero 3118 Sähköliitäntä 230 V, 50 Hz 8.1 A (pistotulppa) Kotelointiluokka IP 34 Mitat (l x k x s) ja paino 590x1826x620 mm, 150 kg Ohjaus MyVallox Control -ohjain MyVallox Cloud -pilvipalvelu (ilmanvaihto-osa ja kiertoilmalämmityspatterin lämpötilan säätö) Sisäinen kosteusanturi (ilmanvaihdon teho) hiilidioksidi- ja kosteusohjaus (ilmanvaihdon teho) Vallox Simple Control ohjain (kiertoilmapuhaltimen nopeus) Lisävarusteet MyVallox kosteusanturi MyVallox hiiilidioksidianturi ILMANVAIHTO-OSA Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho SFP 71 % (A) 80 % SFP = 1,0 (35 dm³/s) Lämmöntalteenotto Ristivastavirtakenno > 80 % Lämmöntalteenoton ohitus Automaattinen Lisälämmityspatteri Sähkö 900 W Suodattimet Poistoilma Tuloilma Ulkoilma G4 F7 G4 Anturit Puhaltimet Ilmamäärät Poistoilma Tuloilma Poistoilma Tuloilma KIERTOILMALÄMMITYSOSA Lämmityspatteri Nestepatteri Nestepatteri / Max 18 kw (80 C vedenlämpötila) Max 5 kw (35 C vedenlämpötila) Ominaissähköteho SFP < 1,0 (250 dm³/s) Suodatin, kiertoilma Puhallin, kiertoilma Ilmamäärä G4 0,465 kw 3,0 A 467 dm³/s 100 Pa Sisäinen kosteusanturi Lisävarusteina: hiilidioksidianturi, erillinen kosteusanturi 0,119 kw 0,9 A 0,119 kw 0.9 A 102 dm³/s 100 Pa 102 dm³/s 100 Pa ÄÄNIARVOT Viralliset ääniarvot saatavilla vuoden 2017 aikana 72

75 LÄMMÖNTALTEENOTTO-OSAN ILMAMÄÄRÄT PUHALTIMIEN OTTOTEHOT (LTO-OSA) Puhallinnopeudet % Poistoilmavirta dm3/s Puhaltimien yhteenlaskettu ottoteho W 20 % % % % % Painehäviö (Pa) SFP, kw / (m 3 /s) 1,5 SFP, kw / (m 3 /s) 1,0 SFP, kw / (m 3 /s) 2,0 80% 50 60% % 40% % Tilavuusvirta (dm3/s) 4.1 VALLOX AITO KOTILÄMPÖ T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) KIERTOILMAOSAN ILMAMÄÄRÄT 400 PUHALTIMIEN OTTOTEHOT (KIERTOILMA) 350 Puhallinnopeudet V Poistoilmavirta dm3/s Puhaltimien yhteenlaskettu ottoteho W Painehäviö (Pa) V 5V 10V V Tilavuusvirta (dm3/s) T = Tuloilma P = Poistoilma PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP-luku (Specific Fan Power) suositusarvo <2,0 kw / (m3/s) Puhaltimien yhteenlaskettu ottoteho (kw) SFP = mitoitusilmavirta (m3/s) 73 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

76 4.1 VALLOX AITO KOTILÄMPÖ MITAT JA KANAVALÄHDÖT PÄÄOSAT , OVI Poistoilma asunnosta koneelle 2. Ulkoilma koneeseen 3. Jäteilma koneesta ulos POHJA 5 OVI Kiertoilma koneeseen 5. Tulo-/kiertoilma koneesta asuntoon 1. Poistoilmapuhallin 2. Tuloilmapuhallin 3. Lämmöntalteenottokenno 4. Tuloilmasuodatin F7 5. Tuloilmasuodatin G4 6. Poistoilmasuodatin G4 7. Lisälämmitysvastus (ohituskanava) 8. Sisäinen kosteusanturi 9. Turvakytkin 10. Kiertoilmasuodatin G4 11. Säätöventtiili ja toimilaite 12. Lämmityspatteri (nestepatteri) 13. Kiertoilmapuhallin 14. Ilmavirran mittayhteet (yläpaneelin takana) 15. MyVallox Control -ohjain (erillisasennus mahdollinen) 16. Vallox Simple Control -ohjain LISÄVARUSTEET MyVallox kosteusanturi Tuotenumero LVI-numero MyVallox hiilidioksidianturi Tuotenumero LVI-numero

77 ULKOINEN SÄHKÖKYTKENTÄ VALLOX AITO KOTILÄMPÖ Kiertoilman ulkoinen lämpötila-anturi NTC 4K7 Digitaalinen tulo 1 8 eri toiminnallisuutta MyVallox Control MyVallox Control 2x0,5 Digitaalinen tulo 2 8 eri toiminnallisuutta 2x2x0,5+0,5 2x0,5 Pistotulppaliitäntä 1,2m koneen päällä KAUKOVALVONTA Modbus RTU 2x2x0,5+0,5 Ethernet -liitäntä koneen päällä RJ45 Naaras 2x2x0,5+0,5 MyVallox RH% sensor MyVallox CO 2 sensor oikosulkulenkki +24V -> RM/I 3x0,5 4.2 VALLOX AITO KOTILÄMPÖ SÄHKÖKYTKENNÄT 3x1,5S CAT AITO KOTILÄMPÖKONE LTO-osa Toimilaite Kiertoilmapuhallin TEHONSYÖTTÖ Maksimi 6W MyVallox Control 1 W MyVallox RH% transmitter 0.3 W MyVallox CO2 transmitter 1.2 W Toimilaite 0.3 W Jännite 24 VDC MB_A = Ulkoinen Modbus A signaali MB_B = Ulkoinen Modbus B signaali +24V = +24V tasavirta jännite (DC) GND = Digitaalinen ja analoginen maapotentiaali RS_A = Laitteiston paikallinen Modbus A signaali RS_B = Laitteiston paikallinen Modbus B signaali NTC = Ulkoisen lämpötila-anturin liitin D/I1 = Digitaalinen tulo 1 D/I2 = Digitaalinen tulo 2 11V1 = 11,1V voltin käyttöjännite AN/I = Analoginen sisääntulo 0-10Vdc RM/I = 24V releen sisäänmeno RM/O = 24V releen ulostulo 75 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

78 4.3 VALLOX AITO KOTILÄMPÖ RÄJÄYTYSKUVAT RÄJÄYTYSKUVA JA OSALUETTELO VALLOX AITO KOTILÄMPÖ No Osa Tuotenumero No Osa Tuotenumero 1 LTO-kenno Puhallin vasemmanpuoleinen (kaavulla) Puhallin vasemmanpuoleinen Puhallin oikeanpuoleinen (kaavulla) Puhallin oikeanpuoleinen Puhaltimen tukikumi Suodatin (F7, tulo), 1 kpl Suodatin (G4, tulo ja poisto), 2 kpl Suodatin (G4, kiertoilma), 2 kpl Suodatinteline (G4, tulo ja poisto) Emokortti Lasiputkisulake 80 ma hidas 5x20 mm NTC-anturisarja (anturin numero on ilmoitettava) Sisäinen kosteusanturi RJ45-jatkokaapeli Peltimoottorin asennussarja No Osa Tuotenumero 17 Lisälämmitysvastus Turvakytkin Sormiruuvi oveen Ovi ilmanvaihto-osalle Lämpöpatteri CuAI tieventtiili Toimilaite Kiertoilmapuhallin Tärinänvaimennuskumi Ovi kotilämpökoneelle Kytkentäkotelo kokoonpano MyVallox Control -ohjain Vallox Simple Control -ohjain kiertoilmapuhaltimelle Ulkoinen kosteusanturi (lisävaruste) Ulkoinen hiilidioksidianturi (lisävaruste) Vesilukko Vallox Silent Klick Vallox suodatinpaketti nro

79 5.0 OHJAIMET 5.0 OHJAIMET

80 5.1 OHJAIMET MYVALLOX CONTROL TEKNISET TIEDOT Nimike MyVallox Control -ohjain Yhteensopivuus Näyttö Tuotenumero LVI-numero MV-mallit, sisältyy ilmanvaihtokonetoimitukseen Graafinen värinäyttö Kaapelityyppi Nomak 2 x 2 x 0,5 + 0,5 OMINAISUUDET Tilaohjaus: Kotona, Poissa, Tehostus ja Takkatoiminto Jokaiselle tilalle voi ohjelmoida oman ilmanvaihdon tehon ja tuloilman lämpötilan sekä valita onko kosteusohjaus tai hiilidioksidiohjaus toiminnassa Huoltomuistutin ilmoittaa seuraavan huollon päivämäärän, aikaväli muutettavissa Viikkokello-ohjaus: voit ohjelmoida ilmanvaihdon tehon ja tuloilman lämpötilan vaikka viikon jokaiselle tunnille. Historialoki kosteus-, hiilidioksidi- ja lämpötilatiedoille; ohjaimen kautta viimeisin viikko, pilvipalvelun kautta pidemmältä ajalta Tulo/poistoilmavirran suhteen säätö 78

81 TEKNISET TIEDOT Nimike Vallox Digit SED -ohjain Yhteensopivuus Näyttö Tuotenumero LVI-numero SE-mallit, sisältyy ilmanvaihtokonetoimitukseen LCD-tekstinäyttö Kaapelityyppi Nomak 2 x 2 x 0,5 + 0,5 5.2 OHJAIMET VALLOX DIGIT SED 1 21C 10:20 RH 35% RH2 40% CO PPM Viikko-ohjelma päällä Puhaltimien 8-portainen nopeudensäätö Viikkokello-ohjaus vakiona: voit ohjelmoida ilmanvaihdon tehon ja tuloilman lämpötilan vaikka viikon jokaiselle tunnille. Tuloilman lämpötilan säätö Tulo/poistoilmavirran suhteen säätö Huoltomuistutin muistuttaa oletuksena 4 kk:n välein, aikaväli muutettavissa Takkakytkintoiminto LÄMPÖTILA-ASETUS 20C Huoltomuistutin Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

82 5.3 OHJAIMET VALLOX PROCONTROL OMINAISUUDET - painike aktivoi Poissa-tilan TEKNISET TIEDOT Nimike Vallox ProControl -ohjain Yhteensopivuus Näyttö Tuotenumero LVI-numero MC-mallit ja SE-mallit, lisävaruste EC-huippuimurit, lisävaruste LCD-tilanäyttö (kotona, poissa, tehostus) sisälämpötila Kaapelityyppi Nomak 2 x 2 x 0,5 + 0,5 Puhaltimien tilaohjaus: Kotona, Poissa, Tehostus LED vikatiedolle ja huoltomuistuttimelle (MC-koneissa) - painike aktivoi Kotona-tilan - painike aktivoi Tehostus-tilan - painike näyttää ulkolämpötilan (Modbus-väylän kautta) 80

83 SC-OHJAIN OMINAISUUDET TEKNISET TIEDOT Nimike Vallox Simple Control -ohjain Yhteensopivuus Näyttö Tuotenumero MC-mallit, EC-huippuimurit Ei näyttöä Kaapelityyppi 4 x 0,5 Neliportainen ilmanvaihdon nopeudensäätö 0-10DC Jokaisen nopeuden portaaton esivalinta Jännitteenmittausnastat LED vikatiedolle ja huoltomuistuttimelle LVI-numero OHJAIMET VALLOX SIMPLE CONTROL 81 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

84 5.5 OHJAIMET HUOM Kiinteästi asennettavien ohjainten lisäksi Vallox-ilmanvaihtokoneita voi mallista riippuen ohjata myös MyVallox Home -kotiverkon tai MyVallox Cloud -pilvipalvelun kautta tai liittämällä kone taloautomaatioon Modbus- tai KNX-väylän kautta. Ohjaus onnistuu myös jänniteviestein tai esim. yhteensopivan liesikuvun kautta. 82

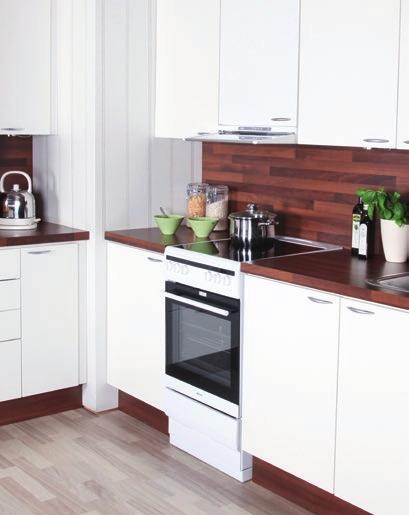

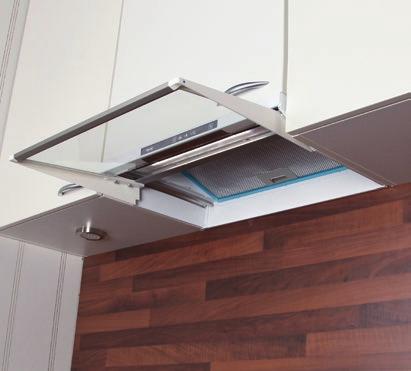

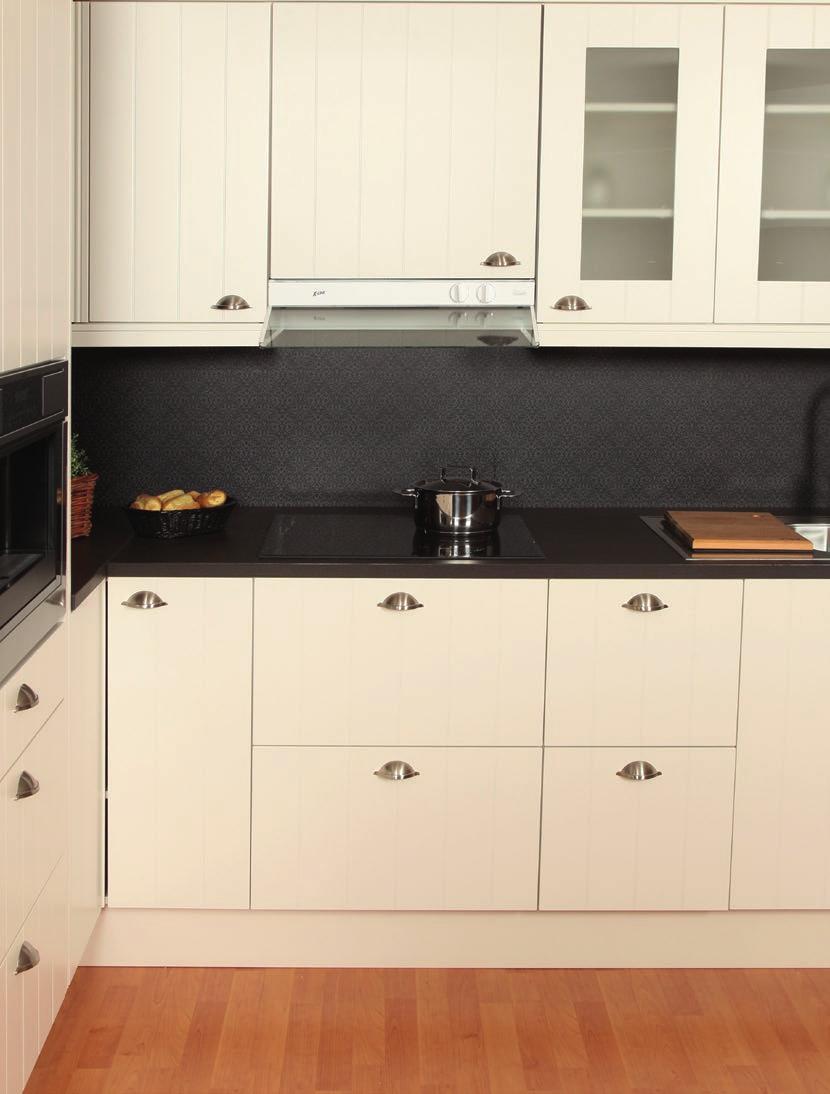

85 LIESIKUVUT JA -TUULETTIMET Hyvään ruokaan kuuluu herkullinen tuoksu. Ruuanlaiton yhteydessä syntyvät käryt ja hajut eivät ole kuitenkaan osa nautintoa, joten likainen ja rasvainen ilma on poistettava nopeasti ja tehokkaasti. Huomioithan liesikupua valitessasi ulkonäön lisäksi myös hyvät kärynpoisto-ominaisuudet sekä käyttömukavuuden. Hyvä rasvasuodatin, riittävä valoteho sekä helppo puhdistettavuus lisäävät käyttömukavuutta LIESIKUVUT JA -TUULETTIMET

86 6.1 LIESIKUVUT JA -TUULETTIMET KEITTIÖN ILMANVAIHTO KEITTIÖN ILMANVAIHTO Keittiössä syntyy usein hajuja, joiden tehokas poisto vaikuttaa erittäin paljon viihtyisän sisäilmaston luomiseen. Koska kaapiston jäteastioissa olevat roskat ja elintarvikejätteet saattavat alkaa haista, on suositeltavaa tehdä jätekaappiin erillinen poistoilmakanava, jonka kautta jäteastioissa syntyvät hajut kulkeutuvat suoraan ulos. Hyvään ruokaan kuuluvat herkulliset tuoksut. Usein ruoanlaiton yhteydessä syntyy kuitenkin myös käryä, hajuja ja vesihöyryä, jotka on toivottavaa poistaa nopeasti ja tehokkaasti sisätilasta pilaamasta ruokailunautintoa. Liesikupua valitessa kannattaakin ulkonäön lisäksi kiinnittää huomiota sen kärynpoistokykyyn sekä tietysti käyttömukavuuteen. Tehokas ja helposti puhdistettava rasvasuodatin sekä riittävä valoteho ovat ominaisuuksia, jotka pitkällä aikavälillä lisäävät liesikuvun käytön miellyttävyyttä. Käryn poiston tehokkuuteen vaikuttavat höyrynkeräysosan tilavuus ja muotoilu, etäisyys keittotasosta sekä liesikuvun tai -tuu lettimen poistoilmavirta. Liesikuvun tai -tuulettimen poistoilmavirran tulee olla käyttöajan tehostuksen aikana vähintään 25 dm 3 /s 1, mutta tyydyttävä kärynpoisto edellyttää yleensä suurempaa poistoilmavirtaa. Turvaetäisyyden lieden ja liesikuvun välillä tulee olla riittävä. LIESIKUVUN TAI TUULETTIMEN ETÄISYYS LIEDESTÄ Useimmiten liesikuvun etäisyyden alla olevaan keittotasoon tulee olla vähintään mm sähköliedestä ja mm kaasuliedestä. Sijoituksessa on noudatettava ensisijaisesti laitteen käyttöohjeessa ilmoitettuja vaatimuksia. Jos liesikupu sijoitetaan ohjearvoa matalammalle, on vaarana, että siihen mahdollisesti kertynyt rasva syttyy palamaan lieden kuumuuden vaikutuksesta tai alkaa valua keittotasolle. Liian matalalla oleva kupu haittaa myös näkyvyyttä keittotasolle sekä korkeiden astioiden käyttämistä tasolla. Mikäli liesikupu taas sijoitetaan suositusta korkeammalle, sen kärynpoistokyky heikkenee. Liesikuvun ja -tuulettimen ero Liesikupu on yhdistetty poistoilmapuhaltimeen tai asunnon poistoilmajärjestelmään. Liesituulettimessa on oma puhallinmoottori eikä se ole yhteydessä asunnon muuhun ilmanvaihtojärjestelmään, vaan tuuletinta varten on oma poistoilmakanava. Liesituuletin poistaa yleensä ruoanlaitossa syntyvät käryt paremmin kuin ilmanvaihtoon liitetty liesikupu. Tiettyjä liesikupumalleja voi käyttää myös ilmanvaihtokoneen ohjaamiseen. 1) Rakennusten sisäilmasto ja ilmanvaihto, Määräykset ja ohjeet /11 Ympäristöministeriön asetus rakennusten sisäilmastosta ja ilmanvaihdosta. D2 Suomen rakentamismääräyskokoelma, Ympäristöministeriö, Rakennetun ympäristön osasto,

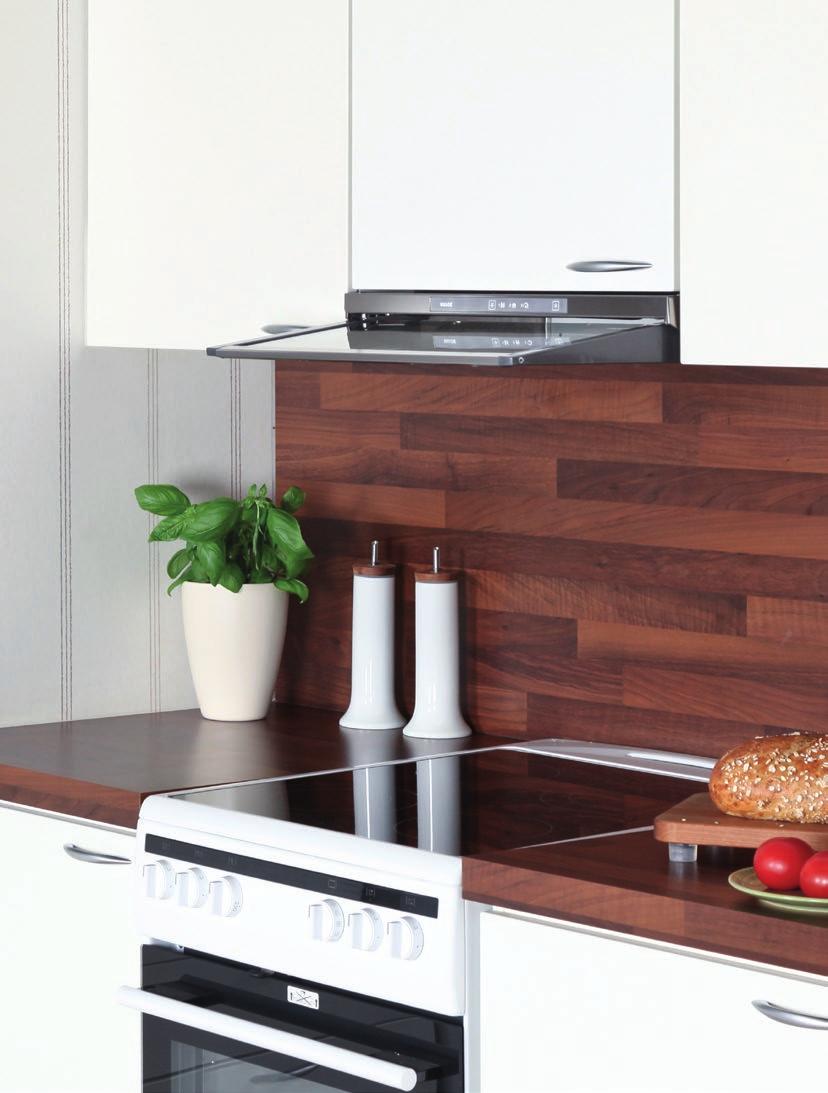

87 Vallox Capto -liesikuvuissa ja tuulettimissa on monta tyylikästä yksityiskohtaa kuten matala etupaneeli, kapasitiiviset kosketuskytkimet sekä sisään työnnettävä, karkaistu liukulasi. Kaartuva liukumekanismi, teräksiset kuulalaakerit ja ruostumattomat teräskiskot tekevät liukulasin käytöstä helppoa. Suuri ja optimaalisesti muotoiltu höyrynkeräystila mahdollistaa erinomaisen kärynsieppauskyvyn. Tehokas ja himmennettävä LED-valaisinmoduuli (ei KTC-malleissa) antaa tasaisen ja häikäisemättömän valon koko liesitasolle. Rasvasuodatin on helposti irrotettava pesua varten. Vallox Capto -liesikuvuissa ja tuulettimissa (poislukien KTC-mallit) on myös liesivahtitoiminto, joka lähettää poikkeavan suuresta lämpötilan noususta hälytystiedon taloautomaatiolle tai erilliselle hälyttimelle. Kuvut on helppo ja nopea asentaa yläkaappeihin, joiden syvyys voi olla millimetriä. Tuuletinmallien (LTC- ja TTC-mallit) puhaltimet ovat hiljaisia ja energiatehokkaita EC-puhaltimia. 6.2 LIESIKUVUT JA -TUULETTIMET VALLOX CAPTO -SARJA 85 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

88 6.2.1 LIESIKUVUT JA -TUULETTIMET VALLOX CAPTO PTC -SÄÄDINKUVUT VALLOX CAPTO PTC -SÄÄDINKUVUT Huippuimureiden ja Vallox-ilmanvaihtokoneiden ohjaukseen Vallox Capto PTC EC TEKNISET TIEDOT Malli Leveys Väri Tuotenumero LVI-numero PTC EC 500 valk PTC EC 500 RST PTC EC 600 valk PTC EC 600 RST PTC AC 500 valk PTC AC 500 RST PTC AC 600 valk PTC AC 600 RST Kolmiportainen puhallinnopeuden säätö EC-malleissa jokainen nopeus portaattomasti esivalittavissa AC-malleissa puhallinnopeudet esivalittavissa muuntajalta kahdeksasta vaihtoehdosta Ei 0-asentoa tehdasasetuksena; se on kuitenkin ohjelmoitavissa käyttöönoton yhteydessä Ajastintoiminen moottoroitu sulkuläppä (ohjelmoitavissa min) Kärkitieto läpän asennosta Minimi-ilmavirta säädettävissä Ohjelmoitava 15 min jälkikäynti Väri: valkoinen ja ruostumaton teräs Moduulimitoitus: saatavana 500 mm ja 600 mm leveänä Vallox Capto PTC AC ø 125 naaras 499 / 599 ø 125 naaras 499 / / /

89 6.2.2 VALLOX CAPTO KTC -LIESIKUVUT Kerrostalojen yhteiskanavajärjestelmiin Venttiilin kiinnityskehyksellä varustetut KTC-mallit Sulkuläpällä varustetut KTC A-mallit Sulkuläpällä ja palonrajoittimella varustetut KTC EA-mallit Vallox Capto KTC TEKNISET TIEDOT Malli Leveys Väri Tuotenumero LVI-numero KTC 500 valk KTC 500 RST KTC 600 valk KTC 600 RST KTC EA 500 valk KTC EA 500 RST KTC EA 600 valk KTC EA 600 RST KTC A 500 valk KTC A 500 RST KTC A 600 valk KTC A 600 RST Ajastintoiminen moottoroitu sulkuläppä (ohjelmoitavissa min) (KTC EA ja KTC A) Kärkitieto läpän asennosta (KTCE A ja KTC A) Minimi- ja maksimi-ilmavirta erikseen säädettävissä (KTC EA) Palonrajoitin, paineentasaaja ja asuntojen välinen äänenvaimennus (KTC EA) Minimi-ilmavirta säädettävissä (KTC A) Ei palonrajoitinta (KTC A) Pistotulppa sähköliitäntää varten Väri: valkoinen ja ruostumaton teräs Moduulimitoitus: saatavana 500 mm ja 600 mm leveänä Vallox Capto KTC EA LIESIKUVUT JA -TUULETTIMET VALLOX CAPTO KTC -LIESIKUVUT ø 125 uros 499 / 599 ø 125 uros Vallox Capto KTC A ø 125 naaras 499 / / / / / Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

90 6.2.3 LIESIKUVUT JA -TUULETTIMET VALLOX CAPTO LTC -LIESITUULETTIMET VALLOX CAPTO LTC-LIESITUULETTIMET Kärynpoistoon Vallox Capto LTC ø 125 uros 500 TEKNISET TIEDOT Malli Leveys Väri Tuotenumero LVI-numero LTC 500 valk LTC 500 RST LTC 600 valk LTC 600 RST llmavirta 105 dm³/s (100 Pa painehäviö) Kolmiportainen puhallinnopeuden säätö ja 0-asento Jokainen nopeus portaattomasti esivalittavissa Automaattinen moottoroitu sulkuläppä Kärkitieto läpän asennosta Ohjelmoitava 15 min jälkikäynti Pistotulppa sähköliitäntää varten Väri: valkoinen ja ruostumaton teräs Moduulimitoitus: saatavana 500 mm ja 600 mm leveänä / /

91 6.2.4 VALLOX CAPTO TTC -TALOTUULETTIMET Kärynpoistoon ja ilmanvaihtoon Vallox Capto TTC ø 125 uros 500 TEKNISET TIEDOT Malli Leveys Väri Tuotenumero LVI-numero TTC 500 valk TTC 500 RST TTC 600 valk TTC 600 RST Ilmavirta 105 dm³/s (100 Pa painehäviö) Kolmiportainen puhallinnopeuden säätö; jokainen nopeus portaattomasti esivalittavissa Kaksi lähtökaulusta esim. WC:n ja pesuhuoneen poistoilmakanavien liittämiseen Ei 0-asentoa tehdasasetuksena; se on kuitenkin ohjelmoitavissa käyttöönoton yhteydessä Ajastintoiminen moottoroitu sulkuläppä (ohjelmoitavissa min) Liesikuvun minimi-ilmavirta säädettävissä Kärkitieto läpän asennosta Pistotulppa sähköliitäntää varten Väri: valkoinen ja ruostumaton teräs Moduulimitoitus: saatavana 500 mm ja 600 mm leveänä LIESIKUVUT JA -TUULETTIMET VALLOX CAPTO TTC -TALOTUULETTIMET / / Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

92 6.3 LIESIKUVUT JA -TUULETTIMET VALLOX X-LINE -SARJA Vallox X-Line liesikuvut ja tuulettimet ovat kiinteälasisia, suomalaiseen keittiöön suunniteltuja kärynpoistolaitteita. Kaikissa X-Line tuotteissa on suuri, pestävä, metallinen rasvasuodatin. Hyvän valotehon liedelle antava tehokas loisteputkivalaisin on vakiovaruste sekä X-Line liesikuvuissa että -tuulettimissa. X-Line säädinkuvut on tarkoitettu ilmanvaihtolaitteen tehon ohjaukseen. Neliportainen nopeudensäätö sopii ilmanvaihtokoneiden, huippuimurien, tai muiden poistopuhaltimien ohjaamiseen. Ne on myös varustettu ilmavirransulkupellillä. X-Line liesi- ja talotuulettimissa on hiljainen, tehokas puhallin ja takavedon estoläppä. 90

93 6.3.1 VALLOX X-LINE PTX -SÄÄDINKUVUT Huippuimureiden ja Vallox-ilmanvaihtokoneiden ohjaukseen Vallox X-Line PTX/PTXP/PTXPA A P TEKNISET TIEDOT Malli Leveys Tuotenumero LVI-numero PTX PTX PTXP PTXP PTXPA PTXPA Ajastinsulkuläppä 60 min. Pakkotoiminen, ei On/Off-kytkintä Nelinopeuksinen säädinkupu huippuimurien tai ilmanvaihtokoneiden ohjaukseen Seinälle asennettava Kiinteä lasi Väri valkoinen Moduulimitoitus - leveydet 500 ja 600 mm Konepestävä, metallinen rasvasuodatin Tehokas valo Manuaalinen sulkuläppä Neliportainen puhallinnopeuden säätö Myös erikoismallistot: - pakkotoimiset mallit ilman on/off-kytkintä - ajastinsulkuläpällä varustetut mallit Kanavaliitäntä 1 x 125 mm LIESIKUVUT JA -TUULETTIMET VALLOX X-LINE PTX -SÄÄDINKUVUT 91 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

94 6.3.2 LIESIKUVUT JA -TUULETTIMET VALLOX X-LINE KTX -LIESIKUVUT VALLOX X-LINE KTX -LIESIKUVUT Kerrostalojen yhteiskanavajärjestelmiin Vallox X-Line KTX/KTXA E A TEKNISET TIEDOT Malli Leveys Tuotenumero LVI-numero KTX KTX KTXA KTXA KTXEA KTXEA Paineentasaajakammio, hyväksytty palorajoittimeksi, ei venttiilin kiinnityskehystä Ajastinsulkuläppä 60 min., ei venttiiiin kiinnityskehystä Kerrostalokupu, venttiilin kiinnityskehys 125 mm Seinälle asennettava Kiinteä lasi Väri valkoinen Moduulimitoitus - leveydet 500 ja 600 mm Konepestävä, metallinen rasvasuodatin Tehokas valo Pistotulppaliitäntä Myös paineentasaajalla, palorajoittimella ja ajastimella varustettu erikoismalli (KTXEA) Kanavaliitäntä 1 x 125 mm Venttiilin kiinnityskehyksen halkaisija 125 mm Kärkitieto läpän ajastimelta (KTXA, KTXEA) Vallox X-Line KTXEA 92

95 6.3.3 VALLOX X-LINE LTX -LIESITUULETTIMET Kärynpoistoon Vallox X-Line LTX TEKNISET TIEDOT Malli Leveys Tuotenumero LVI-numero LTX LTX Liesiluuletin omalla puhaltimella, sulkuläppä Suuri imuteho Seinälle asennettava Kiinteä lasi Väri valkoinen Moduulimitoitus - leveydet 500 ja 600 mm Konepestävä, metallinen rasvasuodatin Tehokas valo Pistotulppaliitäntä Manuaalinen sulkuläppä Tehokas puhallin Neliportainen puhallinnopeuden säätö Kanavaliitäntä 1 x 125 mm Ilmamäärä 100 dm³/s, 360 m³/h LIESIKUVUT JA -TUULETTIMET VALLOX X-LINE LTX -LIESITUULETTIMET 93 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

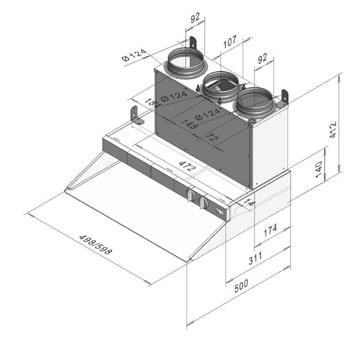

96 6.3.4 LIESIKUVUT JA -TUULETTIMET VALLOX X-LINE TTX -TALOTUULETTIMET VALLOX X-LINE TTX -TALOTUULETTIMET Kärynpoistoon ja ilmanvaihtoon Vallox X-Line TTX/TTXP TEKNISET TIEDOT Malli Leveys Tuotenumero LVI-numero TTX TTX P TTXP TTXP Pakkotoiminen, ei On/Off-kytkintä Talotuuletin omalla puhaltimella ja kahdella imulähtökauluksella, sulkuläppä Suuri imuteho Seinälle asennettava Kiinteä lasi Väri valkoinen Moduulimitoitus - leveydet 500 ja 600 mm Konepestävä, metallinen rasvasuodatin Tehokas valo Pistotulppaliitäntä Manuaalinen sulkuläppä Tehokas puhallin 94

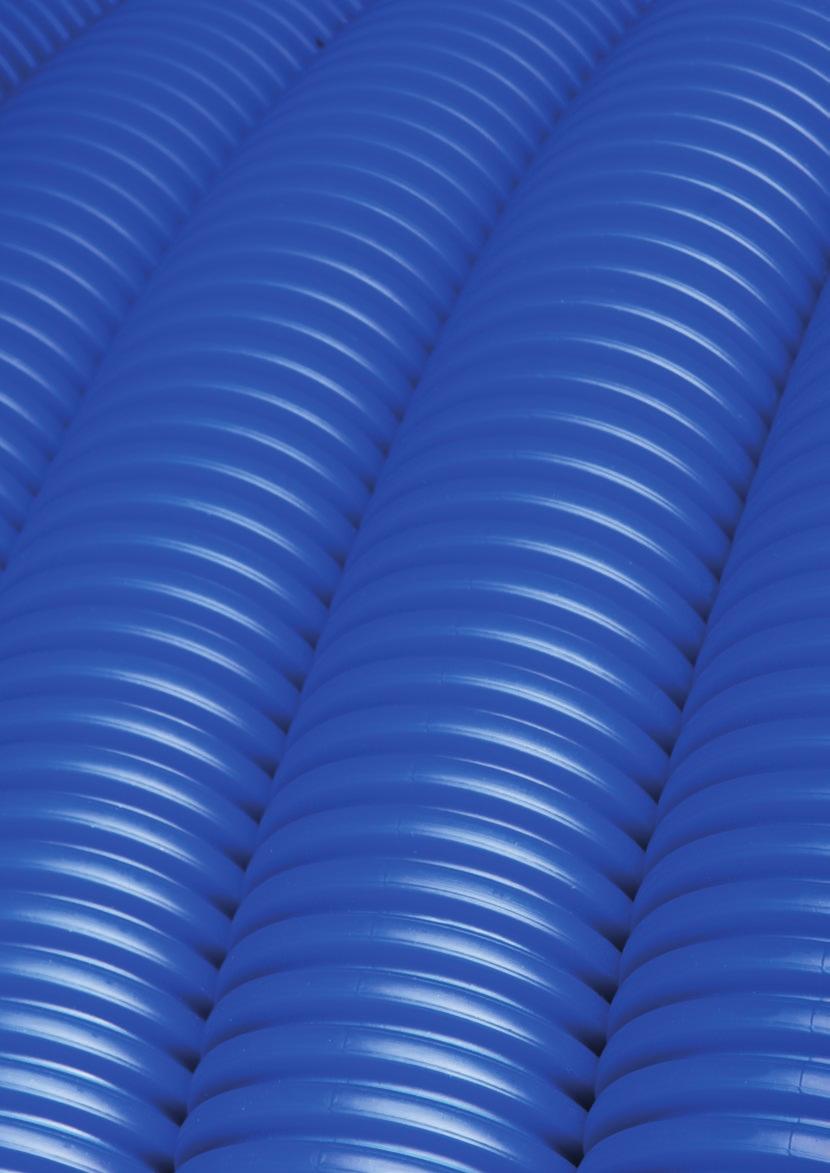

97 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ TAIPUISA JA ASENNUSYSTÄVÄLLINEN ILMANJAKOJÄRJESTELMÄ Vallox BlueSky on asennusystävällinen ilmanjakojärjestelmä, johon kuuluu hajuttomasta polyeteenistä valmistettu taipuisa ilmanvaihtokanava, ääntä vaimentavat ilmanjakolaatikot sekä muut tarvittavat asennustarvikkeet. Vallox BlueSky ilmanvaihtokanavassa on kaksinkertainen painumaton rakenne: uritettu ulkovaippa sekä antistaattinen, tiivis ja mikrobisuojattu sisäpinta. Sileä sisäpinta on likaa hylkivä ja se on helppo puhdistaa. Tulo- ja poistoilmakanavat tuodaan ilmanvaihtokoneelta ilmanjakolaatikoihin, joista Vallox BlueSky -kanavat johdetaan venttiileille. Vallox BlueSky -ilmanjakojärjestelmä voidaan asentaa vaivattomasti väliseinien sisälle, välipohjiin, alas laskettuihin kattoihin ja koteloihin tai betonivaluun. Kaikkien liitosten kätevä pikalukitus nopeuttaa asennusta. 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ Mahtuu pieneen tilaan ulkohalkaisija vain 75 mm ei vaadi suuria kotelointeja, joten voidaan asentaa kokonaan lämpimiin tiloihin Hygieeninen ja helppo puhdistaa sileä, antistaattinen ja mikrobisuojattu sisäpinta Tiivis rakenne ja pieni painehäviö pienentää puhaltimen energiankulutusta Nopea asentaa taipuisa kanava mahdollistaa asennuksen ilman kulmayhteitä helpot pikaliitokset ei tarvita poraamista ja niittaamista voidaan jatkaa pikaliittimellä, vältetään materiaalihukkaa asennus on helppoa jo rakennusrungon tekovaiheessa sähkö- ja viemäriasennusten tavoin rakennusosien sisään ei yleensä vaadi lisäeristystä asennettaessa puhallusvillaeristeeseen

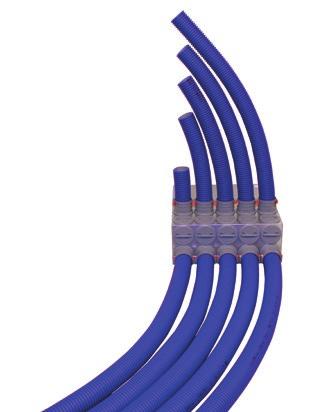

98 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ ilmanjakojärjestelmä TEKNISET TIEDOT Materiaali Poikkiprofiilin jäykkyys Pienin taivutussäde Mitat Tunnistettavuus Paino Rullan pituus Asennus- ja käyttölämpötila-alue Liitokset Palokäyttäytyminen Mittaukset Emissiomittaus Likaantuvuus Puhdistettavuus Asennettavuus Palotesti Palotesti (kanava) VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄN OHJEELLINEN TARVIKELASKENTA Hajuton, antistaattinen, elintarvikekelpoinen HD-polyeteeni SR24 > 31,5 kn/m² sama kuin putken halkaisija ulkohalkaisija = 75 mm sisähalkaisija = 63 mm s = 6 mm Kaksoisvaipparakenne. Ulkopinta sininen, uritus 8,5 mm välein. Sileä sisäpinta. Musta Vallox-teksti ulkopinnassa metrin välein. 0,35 kg/m 50 m -20ºC...+90ºC Pikaliitin ja tiivisterengas: ilma- ja vesitiiviys DIN EN 1610-standardin mukaan Paloluokittelematon VTT-S VTT-S VTT-S VTT-S VTT-S VTT-R KANAVAMÄÄRÄ Tarvittava kanavamäärä lasketaan rullina huonemäärän mukaan. Mikäli kyseessä on kaksikerroksinen talo, lisätään huonemäärän mukaan määritettyyn lukuun yksi, kolmekerroksiseen taloon kaksi rullaa lisää. Ilmanvaihtosuunnitelmasta voidaan laskea tarvittavien ilmanjakolaatikoiden, venttiilien ja niiden liitäntäosien määrä. Venttiilien määrän voi myös arvioida seuraavasti: huonemäärä x 1,2 (pyöristetään ylöspäin). Kerroin 1,2 huomioi, että saunaan tulee aina kaksi venttiiliä, joskus myös isoon olohuoneeseen. Huoneiksi lasketaan kaikki tilat, joihin tulee ilmanvaihtoventtiili, myös esim. vaatteiden säilytystilana käytettävä tuulikaappi tai erillinen ruokailutila. Eteistä tai aulaa ei yleensä huomioida. MUUT TARVITTAVAT KANAVAT VALLOX BLUESKY -TARVIKKEIDEN OHJEELLINEN LASKENTA Huonemäärä Tarvike 10 tai alle Kanava ø75 mm 2 rl 3 rl 4 rl (50 m/rulla) Ulkoliitin 4 kpl 6 kpl 8 kpl Tiivisterengas 4 kpl 6 kpl 8 kpl (10 kpl/pkt) Ilmanjakolaatikko 1 kpl 6 lähtöä (liitäntä 125 mm, H=200) Ilmanjakolaatikko 1 kpl 2 kpl 10 lähtöä (liitäntä 160 mm, H=200) Ilmanjakolaatikko 2 kpl 15 lähtöä (liitäntä 200 mm, H=300) TINO-D = huonemäärä x 1,2 -tuloilmaventtiili TINOi-D -poistoilmaventtiili = huonemäärä x 1,2 Koneelle tuleva ulkoilma, koneelta lähtevä jäteilma ja koneelta jakolaatikoille tuleva kanava kanavoidaan aina kovalla kanavalla. Äänenvaimentimet sijoitetaan koneen ja jakolaatikoiden väliin. Liesikuvun tai -tuulettimen poistokanavan pitää olla kierresaumakanavaa. 96

99 KANAVA JA KANAVATARVIKKEET VALLOX BLUESKY -KANAVA TIIVISTERENGAS ULKOLIITIN KULMAYHDE 90º Tuotenumero MITAT LVI-numero Rullan pituus 50 jm - Rullan paino 17,5 kg Ulko ø75 mm Tuotenumero MITAT LVI-numero Tuotenumero MITAT LVI-numero Tuotenumero MITAT LVI-numero Sinkittyä teräslevyä Ahtaisiin paikkoihin, joissa Vallox BlueSky -kanavan taivutussäde ei riitä 165 ø Sisä ø63 mm 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ Ø78 VENTTIILIT TINO-D -tuloilma- ja TINOi-D -poistoilmaventtiilit sopivat liitettäväksi suoraan Vallox BlueSky -kanavaan. Venttiilin liitäntäosaa ei tarvita. TULOILMAVENTTIILI TINO-D Tuotenumero MITAT LVI-numero Venttiilin rungossa kaksi 75mm lähtökaulusta BlueSky-kanavalle Täyttää palonrajoittimen kuristusvaatimuksen (42 dm³/s/100 Pa) 150 min. ø ø3,3 mm POISTOILMAVENTTIILI TINOI-D Tuotenumero MITAT LVI-numero Venttiilin rungossa on kaksi 75mm lähtökaulusta BlueSky-kanavalle Täyttää palonrajoittimen kuristusvaatimuksen (42 dm³/s/100 Pa) min. ø ø12mm 97 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

100 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ VENTTIILIEN LIITÄNTÄOSAT LIITÄNTÄOSA VENTTIILILLE TAKALIITOS LIITÄNTÄOSA VENTTIILILLE SIVULIITOS VENTTIILIEN SÄÄTÖ TINO-D tuloilmaventtiilin säätö Tuotenumero MITAT LVI-numero Kanavan ø 125 mm Ilmamäärä max 17 l/, 8 Pa Kanavalähdöt 2x75 mm Sulkutulppa Tuotenumero MITAT LVI-numero Kanavan ø 125 mm Ilmamäärä max 17 dm³/s, 4/6 Pa Kanavalähdöt 2x75 mm Sulkutulppa mm d L d DN mm 80 TINOi-D poistoilmaventtiilin säätö TINO-D SÄÄTÖARVOT Reikien määrä 12*37 A 4,5 Suljettujen rivien määrä 2 3,6 4 2,7 6 2,0 k 8 1,3 10 0,6 TINOi-D SÄÄTÖARVOT Reikien määrä 12*2 A 2,4 Suljettujen rivien määrä 2 2,0 4 1,6 6 1,2 8 0,8 10 0,4 k 98

101 ILMANJAKOLAATIKOT Vallox BlueSky -ilmanjakolaatikot on valmistettu sinkitystä teräslevystä. Niissä on huoltoluukku ja niiden rakenne on ääntä vaimentava. Kanava lukitaan lähtökaulukseen kahdella lukitsimella. JAKOLAATIKKO 6 JAKOLAATIKKO 10 Tuotenumero MITAT ILMAMÄÄRÄT LVI-numero H=160 Kanavalähdöt päädyssä Tuotenumero LVI-numero H=200 Kanavalähdöt päädystä tai päältä Painehäviö Pa Painehäviö Pa LÄHTÖÄ 3 LÄHTÖÄ Maksimi asetusalue 25 dm 3 /s, 90 m 3 /h Maksimi asetusalue 50 dm 3 /s, 180 m 3 /h m 3 /h 0 12, , l/s Ilmamäärä Tuotenumero MITAT ILMAMÄÄRÄT LVI-numero H= LÄHTÖÄ Kanavalähdöt päädystä tai päältä 5 LÄHTÖÄ Maksimi asetusalue 42 dm 3 /s, 150 m 3 /h Maksimi asetusalue 83 dm 3 /s, 300 m 3 /h 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ Ilmamäärä m 3 /h l/s JAKOLAATIKKO 15 Tuotenumero MITAT ILMAMÄÄRÄT LVI-numero H= LÄHTÖÄ 10 LÄHTÖÄ Kanavalähdöt päädystä tai päältä 25 5 LÄHTÖÄ Painehäviö Pa Maksimi asetusalue 42 dm 3 /s, 150 m 3 /h Maksimi asetusalue 83 dm 3 /s, 300 m 3 /h Maksimi asetusalue 125dm 3 /s, 450m 3 /h m 3 /h l/s Ilmamäärä OKTAAVIKAISTAN KESKITAAJUUS HZ / ÄÄNENVAIMENNUS DB Hz Jakolaatikko 6, db Jakolaatikko 10, db Jakolaatikko 15, db Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

102 7.0 VALLOX BLUESKY -ILMANJAKOJÄRJESTELMÄ JAKOLAATIKOIDEN LISÄTARVIKKEET Vallox BlueSky -ilmanjakolaatikoiden mukana tulee nimellismäärä lähtökauluksia lukitsimineen sekä kansia ja tulppia. Lisätarvikkeita on saatavana myös yksittäin. LÄHTÖKAULUS JA KAKSI LUKITSINTA Tuotenumero MITAT LVI-numero mm bajonettikiinnitys TULPPA JA TIIVISTE LÄHTÖKAULUKSEEN Tuotenumero MITAT LVI-numero LUKITSIN Tuotenumero MITAT LVI-numero kpl/pussi mm KANSI JAKOLAATIKKOON Tuotenumero MITAT LVI-numero

103 8.0 LISÄVARUSTEET JA TARVIKKEET 8.0 LISÄVARUSTEET JA TARVIKKEET

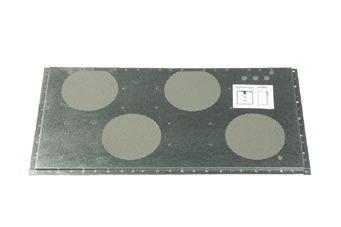

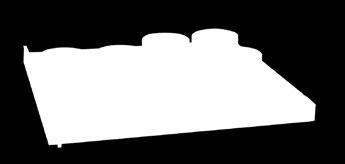

104 8.1 ILMANVAIHTOKONEIDEN ASENNUSTARVIKKEET 8.1 ILMANVAIHTOKONEIDEN ASENNUSTARVIKKEET KATTOASENNUSLEVY Kattoasennuslevyn avulla ilmanvaihtokanavat voidaan asentaa varhaisessa rakennusvaiheessa, vaikka ilmanvaihtokonetta ei vielä asennettaisikaan. Kattoasennuslevyssä on kunkin kanavalähdön paikka ilmanvaihtokoneen vaatimalla tavalla, ja koneen asentaminen myöhemmin on vaivatonta. Kattoasennusalevyt ovat konekohtaisia lisävarusteita. KATTOASENNUSLEVYT Yhteensopivuus Tuotenumero LVI-numero Vallox 121 MC, 121 SE R Vallox 121 MC, 121 SE L Vallox 95 EC, Vallox 95 EC VKL Vallox 90 SE, 90 MC R Vallox 90 SE, 90 MC L Vallox 096 MV, Vallox 096 MC R/L Vallox 110 MV R/L ERISTETTY YLÄPOHJAN LÄPIVIENTILEVY Läpivientilevy on tehty tiivistämään kanava-asennus: Kun rakennuksen vaipan höyrysulku lävistetään ilmanvaihtokanavilla, pitää lävistykset tehdä tiiviiksi, jotta sisäilman kosteus ei pääse eristekerroksiin. ERISTETTY YLÄPOHJAN LÄPIVIENTILEVY Yhteensopivuus Tuotenumero LVI-numero Vallox 95 EC, Vallox 95 EC VKL Vallox 90 SE, 90 MC, 90 KMC Vallox 096 MV, Vallox 096 MC, Vallox 096 SE Vallox 110 MV, Vallox 110 SE Vallox 121 SE, 121 MC Vallox 145 MV, Vallox 145 SE

105 8.2 ILMANVAIHTOKONEIDEN ANTURIT MYVALLOX-KONEIDEN ANTURIT Vallox kosteusanturi MyVallox-koneissa on sisäänrakennettu kosteusanturi, joka tehostaa ilmanvaihtoa tarpeen mukaan, esimerkiksi saunan tai suihkun jälkeen. Anturin ohjaamana ilmanvaihto myös pienenee, kun liika kosteus on poistunut. Lisävarusteena voit hankkia erillisen kosteusanturin kosteisiin tiloihin. MyVallox hiilidioksidianturi Voit automatisoida ilmanvaihdon kokonaan hankkimalla MyVallox-ilmanvaihtokoneeseesi hiilidioksidianturin. Se tehostaa ilmanvaihtoa automaattisesti, kun hiilidioksiditaso nousee tilassa, jossa anturi sijaitsee. Ilma pysyy raikkaana, vaikka talossa olisi paljonkin ihmisiä paikalla. MyVallox kosteusanturi MyVallox hiilidioksidianturi 8.2 ILMANVAIHTOKONEIDEN ANTURIT VALLOX SE -KONEIDEN ANTURIT Kosteusanturi Vallox SE Vallox SE -koneisiin on saatavana Kosteusanturi Vallox SE, joka tehostaa ilmanvaihtoa, jos kosteuspitoisuus nousee huoneessa, jossa anturi sijaitsee. Kun ylimääräinen kosteus on poistunut, ilmanvaihdon teho palautuu normaalitasolle. Hiilidioksidianturi Vallox SE Vallox SE -koniesiin on saatavana Hiilidioksidianturi Vallox SE, joka tehostaa ilmanvaihtoa automaattisesti hiilidioksiditason noustessa. Näin ilma pysyy raikkaana esim. makuuhuoneessa läpi yön. Kosteusanturi Vallox SE Hiilidioksidianturi Vallox SE ANTURIT Nimike Yhteensopivuus Tuotenumero LVI-numero MyVallox kosteusanturi Vallox MV-koneet MyVallox hiilidioksidianturi Vallox MV-koneet Kosteusanturi Vallox SE Vallox SE-koneet Hiilidioksidianturi Vallox SE Vallox SE-koneet Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

106 8.3 ILMANVAIHTOKONEIDEN LISÄVARUSTEET 8.3 ILMANVAIHTOKONEIDEN LISÄVARUSTEET MYVALLOX KNX -VÄYLÄMUUNNIN Mahdollistaa MyVallox-ilmanvaihtokoneiden yleisimpien parametrien muuttamisen KNX/EIB verkon kautta. MYVALLOX KNX -VÄYLÄMUUNNIN Tuotenumero VALLOX PROCONTROL KOSTEUSLÄHETIN LVI-numero MyVallox KNX -väylämuunnin Vallox MC -koneisiin, joiden ohjaimeksi on valittu Vallox ProControl, voidaan lisäksi asentaa ProControl kosteuslähetin. Se tehostaa ilmanvaihtoa, jos kosteuspitoisuus nousee huoneessa, jossa lähetin sijaitsee. Kun ylimääräinen kosteus on poistunut, ilmanvaihdon teho palautuu normaalitasolle. MyVallox KNX -väylämuunnin Vallox ProControl kosteuslähetin VALLOX PROCONTROL -KOSTEUSLÄHETIN Tuotenumero LVI-numero Vallox ProControl kosteuslähetin VALLOX PROCONTROL -MUUNTAJA Vallox ProControl -muuntaja ProControl -ohjaimelle. VALLOX PROCONTROL -MUUNTAJA Tuotenumero LVI-numero Muuntaja/ProControl M230/24VAC Vallox ProControl -muuntaja ProControl MODBUS-VÄYLÄSOVITIN MyVallox -ilmanvaihtokoneiden ja Vallox 40P-EC, Vallox 50P-EC ja Vallox 56P-EC huippuimureiden kytkemiseen Modbus-väylään. MODBUS-VÄYLÄSOVITIN Tuotenumero LVI-numero Modbus-väyläsovitin

107 RAKENNE 8.4 VALLOX SILENT KLICK -VESILUKKO TEKNISET TIEDOT Nimike Vallox Silent Klick Tuotenumero LVI-numero Vallox Silent Klick -vesilukko sopii Vallox ilmanvaihtokoneisiin, jotka on valmistettu 04/2010 jälkeen ja joissa on pohja-allas, joka mahdollistaa asentamisen. Asennus suoraan pohja-altaaseen tai seinälle. Estää veden aiheuttaman äänen vesilukon kuivuessa. Helppo avata ja kiinnittää puhdistusta varten. MITAT 8.4 VALLOX SILENT KLICK -VESILUKKO ø Kiinnitysosa Tiiviste Kiinnitysosan lukitsin Pallokoho Runko ø12 VAKIOASENNUS Asennus pohja-altaaseen ASENNUS AHTAASEEN TILAAN Asennus seinälle 105 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

108 8.5 VALLOX SILENT -VESILUKKO 8.5 VALLOX SILENT -VESILUKKO TEKNISET TIEDOT Nimike Vesilukko Vallox Silent Tuotenumero LVI-numero Vallox on kehittänyt ilmanvaihtokoneen kondessiveden poistoon erikoisrakenteisen vesilukon, joka mahdollistaa ns. pulputtamattoman lattiakaivoasennuksen. Kulmayhde yhdistetään normaalisti lattiakaivoon yksisuuntaventtiilin kautta. Venttiili estää ilmanvirtauksen putkessa, mutta päästää kondessiveden lattiakaivoon. Kromattu ASENNUS MITAT Vesilukko Vallox Silent 106

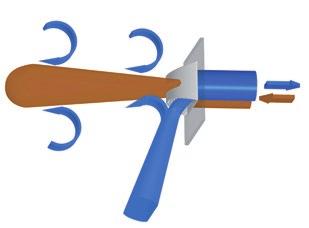

109 Ilmanvaihtokoneen jäteilman ulospuhallukseen ja ulkoilman ottamiseen seinästä Kätisyys vaihdettavissa Helppo ja nopea asentaa Kanavayhteet Ø 160 mm tai Ø 250 mm. TOIMINTAPERIAATE SEINÄPUHALLUS- JA ILMANOTTOLAITE TEKNISET TIEDOT Nimike Vallox Out/in valkoinen Vallox Out/in harmaa Vallox Out/in tiilenpunainen Vallox Out/in valkoinen Vallox Out/in harmaa Vallox Out/in tiilenpunainen Materiaali Värit Valkoinen Harmaa Tiilenpunainen Kanavayhdevaihtoehdot ø160 mm ø160 mm ø160 mm ø250 mm ø250 mm ø250 mm PUHALLUSKUVIO Sivulta Tuotenumero LVI-numero UV-suojattu ABS-muovi RAL 9016 RAL 7024 RAL 8012 ø 160 mm ø 250 mm 8.6 SEINÄPUHALLUS- JA ILMANOTTOLAITE 1 2 Päältä 1 1. Jäteilma 2. Ulkoilma 2 L Otsapinnasta puhallettava jäteilma imee mukaansa ulkoilmaa, josta muodostuu suojaava kerros ulko- ja jäteilman väliin. Ulko- ja jäteilma eivät voi sekoittua keskenään. Ulkoilma Jäteilma L x 0,6 HEITTOPITUUS Heittopituus/m (L 0,2 m/s) Heittopituus 160 mm Virtausnopeus l/s Heittopituus 250 mm Lähtönopeus 160 mm 150 Lähtönopeus 250 mm 107 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

110 8.7 MUUT TARVIKKEET PAINEHÄVIÖT Painehäviö kanavistossa. Kokonaispaine (Pa) Pa Out/In ø160 Out/In ø Tilavuusvirta (dm3/s) l/s Tuloilmapuolen painehäviö Poistoilmapuolen painehäviö MITTAKUVAT Puhallussuuttimen kätisyys on vaihdettavissa Takaa F H G Edestä K A I J Päältä B D C E MITAT Halkaisija A B C D E F G H I J K 160mm 213,7 384,7 136, ,5 98,2 151,9 106,8 107,5 106,8 250mm 332,4 596,2 217,2 93, ,1 158, ,9 180,6 269,7 108

111 8.7 MUUT TARVIKKEET VALLOX EC-KAKSINOPEUSMUUNNIN EC-kaksinopeusmuuntimen avulla voidaan 2-pyörimisnopeuksinen, 3-vaiheisella AC-moottorilla varustettu imuri korvata uudella Vallox EC-imurilla. TEKNISET TIEDOT Nimike Vallox EC-kaksinopeusmuunnin Tuotenumero LVI-numero MUUT TARVIKKEET PUULIEDEN RASVASUODATIN ASENNUSKEHYKSELLÄ TEKNISET TIEDOT Nimike Rasvasuodatin asennuskehyksellä Tuotenumero LVI-numero KTX-KUVUN LIITÄNTÄLAATIKKO TEKNISET TIEDOT Nimike KTX-kuvun liitäntälaatikko Tuotenumero LVI-numero Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

112 110

113 9.0 HUIPPUIMURIT 9.0 HUIPPUIMURIT

114 9.1 HUIPPUIMURIT TEKNISET TIEDOT TEKNISET TIEDOT Vallox-huippuimurit on tarkoitettu poistoilmajärjestelmien puhaltimiksi, jotka asennetaan katolle läpivientiosan päälle. Kaikki mallit ovat ylöspäin puhaltavia Kaikki imurimallit ovat kipattavia ja helposti huollettavissa Kaikkiin malleihin on saatavana tehdasvalmisteinen kattoläpivienti Kattoläpivientien pituus täyttää rakennusmääräykset Kattoläpivienti on ääni- ja paloeristetty (EI30) Huoltokytkin on lisävarusteena Kaikissa malleissa hyvä SFP-luku ja ne täyttävät ErP-direktiivin vaatimukset Vallox EC-imureiden ohjaukseen myydään erikseen EC-kaksinopeusmuunnin Nimike Sähköliitäntä Kotelointiluokka Paino Tuotenumero LVInumero Lisävarusteet 15P-2-1 AC 15P-2-1 LPV 230 V, 50 Hz, 0,26 A 230 V, 50 Hz, 0,26 A IP 34 IP 34 6 kg kattoläpivienti (15P-2-1 LPV -mallissa 20P-2-1 AC 230 V, 50 Hz, 0,38 A IP kg läpivientiosa mukana) 15P-EC 230 V, 50 Hz, 0,75 A IP 44 6 kg alipainepelti 20P-EC 230 V, 50 Hz, 0,70 A 11 kg asennuskehys - huoltokytkin 25P-EC 230 V, 50 Hz, 2,50 A IP kg Modbus 31P-EC 230 V, 50 Hz, 1,65 A 31 kg valmius 40P-EC 230 V, 50 Hz, 3,90 A 40 kg kattoläpivienti 50P-EC 400 V, 50 Hz, 2,10 A 56 kg alipainepelti - asennuskehys 56P-EC 400 V, 50 Hz, 2,60 A 71 kg huoltokytkin - Modbus väyläsovitin EC-malleissa portaaton ohjaus V DC Kaikissa malleissa on moottoriin integroitu ylilämpösuoja Malleihin 25P-EC...56P-EC on kytketty tehtaalla valmiiksi syöttö- ja ohjauskaapelit Malleissa 25P-EC...56P-EC on Modbus valmius. Modbus tarvitsee erillisen ohjauskaapelin ja lisäksi malleissa tarvitaan erillinen Modbus-väyläsovitin Malleissa 25P-EC...56P-EC on ilmavirran mittayhteet Malleissa 25P-EC...56P-EC on tehdasasetuksena häiriö-/ vikatietoreleen liitäntä. Rele voidaan ohjelmoida Modbusväylän kautta useampaan toimintoon EC-huippuimurien poistoilman maksimilämpötila on +40 C TILAVUUSVIRTA TILAVUUSVIRTA, QV (M 3 /S) IMURISSA LÄPIVIENTIOSA PAIKOILLAAN STAATTINEN PAINE-ERO (PA) Nimike P-2-1 0,116 0,105 0,095 0,085 0,078 0,070 0,063 0,055 0,042 20P-2-1 0,190 0,175 0,162 0,147 0,132 0,113 0,098 0,082 0,063 15P-EC 0,155 0,150 0,145 0,140 0,135 0,130 0,125 0,115 0,110 0,097 0,082 0,065 0,040 20P-EC 0,192 0,185 0,180 0,170 0,157 0,145 0,135 0,122 0,115 0,082 0,055 25P-EC 0,705 0,700 0,690 0,685 0,680 0,670 0,660 0,650 0,640 0,620 0,600 0,580 0,540 0,480 0,260 31P-EC 0,810 0,785 0,775 0,760 0,740 0,720 0,700 0,680 0,660 0,615 0,560 0,500 0,270 40P-EC 1,320 1,300 1,260 1,240 1,220 1,180 1,160 1,150 1,100 1,040 0,970 0,900 0,650 50P-EC 2,050 2,020 1,970 1,950 1,910 1,870 1,830 1,800 1,750 1,670 1,580 1,480 1,200 0,750 56P-EC 2,530 2,500 2,450 2,400 2,350 2,300 2,250 2,230 2,180 2,080 1,950 1,850 1,450 0,700 Huippuimuria valittaessa tulee huomioida: Käyrästön ilmoittama staattinen paine = kanavistoon käytettävissä oleva paine. Paine on mitattu läpivientiosan alapäästä. Ilman tiheys = 1, 20 kg/m 3. Äänen tehotasot on mitattu huippuimurin suurimmalla pyörimisnopeudella ohjeen mukaisen kattoläpiviennin alaosasta. Huippuimurin vaipan läpi tuleva äänitaso eri etäisyyksillä tasaisella katolla on mitattu huippuimurin suurimmalla pyörimisnopeudella. 112

115 9.2 PUHALLINKÄYRÄT, ÄÄNIARVOT VALLOX 15P-2-1 AC qv1 m3/s 15P LPV* OKTAAVIKAISTAN ÄÄNITEHOTASO Lw DB Staattinenpaine-ero Pa LwA db(a) *) LPV = LÄPIVIENTIOSA 300 0,25 230V 63 db 160V 120V 70V 125 db Oktaavikaistan keskitaajuus Hz 250 db = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E 500 db 1000 db 2000 db P E 70V 4000 db 8000 db 0, , , Ilmantilavuusvirta m 3 /s qv1 m3/s 15P-2-1 A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m P E 120V 10 m 0, , , m = Kokonaishyötysuhde = h P E 160V P E 230V 0 0 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12 30 m 40 m 0,20 0,15 0,10 0,05 Ottoteho kw ja kokonaishyötysuhde 50 m 9.2 HUIPPUIMURIT PUHALLINKÄYRÄT, ÄÄNIARVOT VALLOX 20P-2-1 AC = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E = Kokonaishyötysuhde = h Staattinenpaine-ero Pa V V V V 50 P E 70V P E 230V P E 160V P E 120V 0 0 0,02 0,04 0,06 0,08 0,10 0,12 0,14 0,16 0,18 0,20 0,25 0,20 0,15 0,10 0,05 Ottoteho kw ja kokonaishyötysuhde Ilmantilavuusvirta m 3 /s VALLOX 20P-2-1 AC + LPV*) OKTAAVIKAISTAN ÄÄNITEHOTASO Oktaavikaistan keskitaajuus / Hz qv1 m3/s Lw DB LwA db(a) 63 db 125 db 250 db 500 db 1000 db 2000 db 4000 db 8000 db 0, , , *) LPV = LÄPIVIENTIOSA qv1 m3/s VALLOX 20P-2-1 AC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 0, , , m 30 m 40 m 50 m 113 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

116 9.2 HUIPPUIMURIT PUHALLINKÄYRÄT, ÄÄNIARVOT VALLOX 15P-EC qv1 m3/s Staattinen paine-ero Pa V 4 V 10 V VALLOX 15P-EC OKTAAVIKAISTAN ÄÄNITEHOTASO Lw DB LwA db(a) 63 db 125 db = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E 8 V 4V 6V PE10V PE4V ,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 0,11 0,12 0,13 0,14 0,15 0,16 Ilman tilavuusvirta m 3 /s Oktaavikaistan keskitaajuus / Hz 250 db 500 db 1000 db 2000 db 4000 db 8000 db 0, , , qv1 m3/s PE6V 10V PE8V 8V = Kokonaishyötysuhde = h 0,6 0,55 0,5 0,45 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0,05 Ottoteho kw ja kokonaishyötysuhde VALLOX 15P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 0, , , m 30 m 40 m 50 m VALLOX 20P-EC = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E = Kokonaishyötysuhde = h Staattinen paine-ero Pa V 8 V 6 V 6V 8V 10 V 0,6 0,55 0,5 0,45 0,4 0,35 0,3 0,25 Ottoteho kw ja kokonaishyötysuhde 150 0,2 4V V P E 10 V 0,15 0,1 50 P E 8 V 0,05 PE 4 V P E 6 V 0 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0,2 0 Ilman tilavuusvirta m 3 /s qv1 m3/s VALLOX 20P-EC OKTAAVIKAISTAN ÄÄNITEHOTASO Oktaavikaistan keskitaajuus / Hz Lw DB LwA db(a) 63 db 125 db 250 db 500 db 1000 db 2000 db 4000 db 8000 db 0, , , qv1 m3/s VALLOX 20P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 0, , , m 30 m 40 m 50 m 114

117 VALLOX 25P-EC qv1 m3/s Staattinen paine-ero Pa V 8V 4V 10V PE 4 V 0,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 Ilman tilavuusvirta m 3 /s VALLOX 25P-EC + LPV OKTAAVIKAISTAN ÄÄNITEHOTASO Lw DB LwA db(a) 63 db 125 db = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E Oktaavikaistan keskitaajuus / Hz 250 db 500 db 1000 db 2000 db 4000 db 4 V 8000 db 0, , , PE 6 V qv1 m3/s 6 V PE 8 V 10 V 8 V PE 10 V = Kokonaishyötysuhde = h 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 VALLOX 25P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m Ottoteho kw ja kokonaishyötysuhde 0, , , m 30 m 40 m 50 m 9.2 HUIPPUIMURIT PUHALLINKÄYRÄT, ÄÄNIARVOT *) LPV = LÄPIVIENTIOSA VALLOX 31P-EC = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E = Kokonaishyötysuhde = h Staattinenpaine-ero Pa V 8 V 6 V 4V 6V P E 8 V 8V 10 V P E 10 V 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 Ottoteho kw ja kokonaishyötysuhde 150 0, V P E 6 V 0,10 50 P E 4 V 0,05 0 0,00 0,00 0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 Ilmantilavuusvirta m 3 /s qv1 m3/s 31P-EC + LPV*) OKTAAVIKAISTAN ÄÄNITEHOTASO Oktaavikaistan keskitaajuus / Hz Lw DB LwA db(a) 63 db *) LPV = LÄPIVIENTIOSA 125 db 250 db 500 db 1000 db 2000 db 4000 db 8000 db 0, , , qv1 m3/s 31P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 0, , , m 30 m 40 m 50 m 115 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

118 9.2 HUIPPUIMURIT PUHALLINKÄYRÄT, ÄÄNIARVOT VALLOX 40P-EC qv1 m3/s Staattinen paine-ero Pa = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E 10 V 8 V 6 V 200 P E6V 0,2 4 V 100 4V 8V 0,1 6V P E4V ,2 0,4 0,6 0,8 1 1,2 1,4 1,6 Ilman tilavuusvirta m 3 / s VALLOX 40P-EC + LPV*) OKTAAVIKAISTAN ÄÄNITEHOTASO Lw DB LwA db(a) 63 db 125 db Oktaavikaistan keskitaajuus / Hz 250 db 500 db 1000 db 2000 db 4000 db 8000 db 1, , , qv1 m3/s P E 8 V = Kokonaishyötysuhde = h P E10V VALLOX 40P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 1, , , m 10 V 30 m 40 m 0,8 0,7 0,6 0,5 0,4 0,3 50 m Ottoteho kw ja kokonaishyötysuhde *) LPV = LÄPIVIENTIOSA VALLOX 50P-EC = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E = Kokonaishyötysuhde = h Staattinen paine-ero Pa V 8 V 6 V 4 V P E4V 4V 6V PE6V 8V PE8V PE 10 V 10 V 1,3 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 Ottoteho kw ja kokonaishyötysuhde ,5 1 1,5 2 2,5 Ilman tilavuusvirta m 3 / s qv1 m3/s VALLOX 50P-EC + LPV*) OKTAAVIKAISTAN ÄÄNITEHOTASO Oktaavikaistan keskitaajuus / Hz Lw DB LwA db(a) 63 db 125 db 250 db 500 db 1000 db 2000 db 4000 db 8000 db 1, , , qv1 m3/s VALLOX 50P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 1, , , m 30 m 40 m 50 m *) LPV = LÄPIVIENTIOSA 116

119 VALLOX 56P-EC Staattinen paine-ero Pa qv1 m3/s V 8 V 6 V 4 V = Tilavuusvirta (m 3 /s) = q v = Ottoteho (kw) = P E 4V 6V PE4V 0 0,5 1 1,5 2 2,5 Ilman tilavuusvirta m 3 / s VALLOX 56P-EC + LPV*) OKTAAVIKAISTAN ÄÄNITEHOTASO Lw DB LwA db(a) 63 db 125 db Oktaavikaistan keskitaajuus / Hz 250 db 500 db 1000 db 2000 db 4000 db 8000 db 2, , , qv1 m3/s P E6V 10 8V = Kokonaishyötysuhde = h PE8V PE10V 1,5 1,4 1,3 1,2 1,1 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Ottoteho kw ja kokonaishyötysuhde VALLOX 56P-EC A-ÄÄNITASO ETÄISYYDELLÄ R, DB (A) Etäisyys huippuimuriin tasaisella katolla 1 m 10 m 2, , , m 30 m 40 m 50 m 9.2 HUIPPUIMURIT PUHALLINKÄYRÄT, ÄÄNIARVOT *) LPV = LÄPIVIENTIOSA 117 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

120 9.3 HUIPPUIMURIT MOOTTORIT JA SÄHKÖTEKNIIKKA 9.3 MOOTTORIT JA SÄHKÖTEKNIIKKA Vallox Puhallintyyppi Verkosta ottama teho P1 kw 230 V, 50 HZ, 1-VAIHE VAIHTOVIRTAPUHALTIMIEN SÄHKÖARVOT Virta (A) Kondensaattori (µf/ V) Pyörimisnopeus (rpm) Ohjaustapa 15P-2-1 AC EBM R2E 190 0,052 0,23 1,5 / Muuntajasäätöinen liesikupu, 20P-2-1 AC EBM R2E 220 0,085 0,38 3 / ohjauskeskus 1992A ja 1992A EK Vallox Puhallintyyppi Verkosta ottama teho kw 230 V, 50 HZ, 1-VAIHE TASAVIRTAPUHALTIMIEN SÄHKÖARVOT Virta (A) Pyörimisnopeus (rpm) Ohjaustapa 15P-EC EBM R3G 190 0,083 0, SC-ohjain, SC-liesikupu, kaukovalvonta 0 10 V DC 20P-EC EBM R3G 220 0,085 0, P-EC ZIEHL-ABEGG RH25C 0,500 2, SC-ohjain, kaukovalvonta 0 10 V DC, Modbus 31P-EC ZIEHL-ABEGG RH31V 0,370 1, P-EC ZHIEL-ABEGG RH40V 0,750 3, SC-ohjain, kaukovalvonta 0 10 V DC, AM-MODBUS Vallox Puhallintyyppi Verkosta ottama teho kw 400 V, 50 HZ, 3-VAIHE TASAVIRTAPUHALTIMIEN SÄHKÖARVOT Virta (A) Pyörimisnopeus (rpm) Ohjaustapa 50P-EC ZIEHL-ABEGG RH50V 1,25 2, SC-ohjain, kaukovalvonta 0 10 V DC, AM-MODBUS 56P-EC ZIEHL-ABEGG RH56V 1,50 2,

121 9.4 HUIPPUIMURIEN LISÄVARUSTEET JA ASENNUSTARVIKKEET LISÄVARUSTEET OHJAUS OHJAUS AC-MALLIT Erillinen ohjauskeskus 1992A 4-portainen nopeuskytkin Tuotenumero LVI-numero Ohjaus EC-mallit Erillinen ohjauskeskus 1992A EK Erillinen 4-portainen nopeuskytkin Tuotenumero LVI-numero Vallox EC-huippuimureiden puhallinnopeutta voidaan ohjata ohjauskytkimellä tai kaukovalvontaa (0 10 V DC) hyödyntäen. Liesikupu Vallox Capto PTC AC (katso lisää sivu 86) TEKNISET TIEDOT Malli Leveys Väri Tuotenumero LVI-numero PTC AC 500 valk PTC AC 500 RST PTC AC 600 valk PTC AC 600 RST Malleja 15P-EC ja 20P-EC voidaan tarvittaessa ohjata myös erillisellä liesikuvulla. 9.4 HUIPPUIMURIT LISÄVARUSTEET JA ASENNUSTARVIKKEET Vallox Simple Control -ohjain Tuotenumero LVI-numero Liesikupu Vallox Capto PTC EC (katso lisää sivu 86) TEKNISET TIEDOT Malli Leveys Väri Tuotenumero LVI-numero PTC EC 500 valk PTC EC 500 RST PTC EC 600 valk PTC EC 600 RST Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

122 9.4 HUIPPUIMURIT LISÄVARUSTEET JA ASENNUSTARVIKKEET HUIPPUIMURIEN LISÄVARUSTEET KAIKKI MALLIT Huoltokykimet Nimike Tuotenumero LVI-numero Huoltokytkin 25P-EC ja 31P-EC, asennettuna Huoltokytkin 15P-EC, 20P-EC ja 1-vaih. AC-imurit, asennettuna Huoltokytkin 40P-EC ja 56P-EC, asennettuna Huoltokytkin sadekatos 25P-EC -31P-EC Huoltokytkin sadekatos 40P-EC - 56P-EC Huoltokytkin sadekatos 15P-EC - 20P-EC Vallox EC-kaksinopeusmuunnin Nimike Tuotenumero LVI-numero Vallox EC-kaksinopeusmuunnin - Vallox EC-huippuimuriin 2-nopeustoimintoa varten - molemmat nopeudet portaattomasti esivalittavissa Modbus-väyläsovitin HUIPPUIMURIEN ASENNUSTARVIKKEET KAIKKI MALLIT Nimike Tuotenumero LVI-numero LPV 15 15P-EC, 15P LPV 20 20P-EC, 20P LPV 25 25P-EC LPV 31 31P-EC LPV 35 40P-EC LPV 45 50P-EC LPV 50 56P-EC Nimike Tuotenumero LVI-numero Modbus-väyläsovitin 40P-EC, 50P-EC, 56P-EC Kattoläpiviennit Pyöreät sadekatokset Nimike Tuotenumero LVI-numero Vallox 15P Vallox 20P Vallox 25P Vallox 31P Vallox 35P Vallox 45P Vallox 50P Asennuskehykset Nimike Tuotenumero LVI-numero AK 15 15P-EC, 15P AK 20 20P-EC, 20P AK 25 25P-EC AK 31 31P-EC AK 35 40P-EC AK 45 50P-EC AK 50 56P-EC Alipainepellit Nimike Tuotenumero LVI-numero APP 15 15P-EC, 15P APP 20 20P-EC, 20P APP 25 25P-EC APP 31 31P-EC APP 35 40P-EC APP 45 50P-EC APP 50 56P-EC

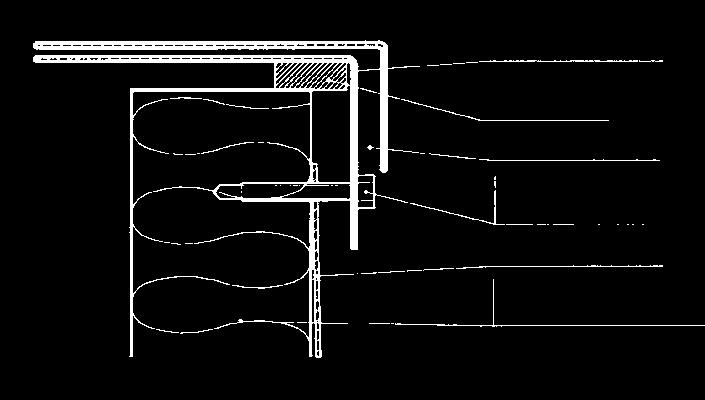

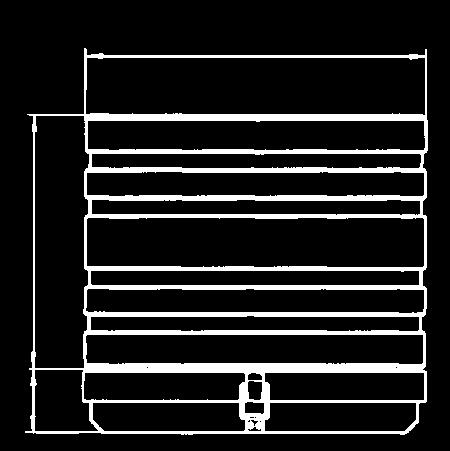

123 9.5 VALLOX 15P 20P MITTA- JA ASENNUSKUVAT LÄPIVIENNIT Vallox 15P-2-1 Vallox 15P-EC Vallox 20P-2-1 AC Vallox 20P-EC ø Kipattava ø410 Läpiviennin asennus Vallox 15P LPV 15 Vallox 15P-EC + LPV 15 Toimitetaan Irrallisena Läpivientiosa Vallox LPV Kaapelin läpivienti Läpivientiosa Vallox LPV ø125 ø Kaapelin läpivienti Läpiviennin asennus Vallox 20P LPV 20 Vallox 20P-EC + LPV X ø HUIPPUIMURIT VALLOX 15P JA 20P MITTA- JA ASENNUSKUVAT 900 (700) S1 900 (700) S S1 =IMURIN JA KATTOLÄPIVIENNIN KIINNITYS 15P ja 20P 1565 Huippuimuri Tiiviste Saranapiste Poraruuvi 4,2x38 mm Verhouslevy Kattoläpiviennin eristys Kaapeliläpivienti Toimitetaan Irrallisena Kaapelin läpivienti 121 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

124 9.6 HUIPPUIMURIT VALLOX 25P...56P MITTA- JA ASENNUSKUVAT 9.6 VALLOX 25P-EC 56P-EC MITTA- JA ASENNUSKUVAT A B C D E F G H J M Vallox 25P-EC Vallox 31P-EC Vallox 40P-EC Vallox 50P-EC Vallox 56P-EC øa ød C B E F 90 Kaapelin läpivienti G J H 1250 S2 S2 13 H 21 5 Huippuimuri S3 Tiivisteet Imurin kippausakseli 900 (700) S3 M Poraruuvi 4,2x38 mm Kattoläpivienti Verhouslevy 122

125 9.7 ALIPAINEPELLIT JA ASENNUSKEHYKSET VALLOX 15P 56P ALIPAINEPELTIEN MITTAKUVAT Vallox 15P ALIPAINEPELTI N O P APP 15/15P-EC/15P APP 20/20P-EC/ 20P APP 25/25P-EC APP 31/31P-EC APP 35/40P-EC APP 45/50P-EC APP 50/56P-EC VALLOX 15P 56P ASENNUSKEHYSTEN JA ASENNUSKULMIEN MITTAKUVAT N ø126 O Vallox 20P 56P P O N 9.7 HUIPPUIMURIT ALIPAINEPELLIT JA ASENNUSKEHYKSET Asennuskehykset Vallox 15P-56P U 90 T Asennuskulma Vallox 15P 52 Asennuskulma Vallox 20P 56P 31,5 81,5 ø5 52 ø5 L L ASENNUSKEHYS T U L AK 15/15P-EC/15P AK 20/20P-EC/ 20P AK 25/25P-EC AK 31/31P-EC AK 35/40P-EC AK 40/40P AK 45/50P-EC AK 50/56P-EC Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

126 9.8 HUIPPUIMURIT SÄHKÖKYTKENNÄT 9.8 SÄHKÖKYTKENNÄT HUOLTOKYTKIN Jos imuri ei sijaitse samassa huonetilassa kuin syöttävä ryhmäkeskus, pitää sen välittömään läheisyyteen asentaa turvakytkin päävirtapiiriin. 15P-2-1 JA 20P-2-1 Huippuimuri HUOLTOKYTKIMEN ASENNUSESIMERKKI Vallox 15P-2-1 AC Vallox 20P-2-1 AC X µf Liitäntärasia Kumikaapeli3 x 1,5 mm² (Esim. VSKB ATON HO5RN-F 3x1,5S) Huoltokytkin (lisävaruste) 124

127 15P-EC JA 20P-EC Huippuimuri Huippuimuri LIITÄNTÄRASIA LIITÄNTÄRASIA Kumikaapeli 2 x 0,5 mm² Kumikaapeli 3 x 0,5 mm² Kumikaapeli 3 x 1,5 mm² (Esim. VSKB ATON HO5RN-F 3x1,5S) Kumikaapeli 3 x 1,5 mm² (Esim. VSKB ATON HO5RN-F 3x1,5S) Vallox SC-ohjain 10 V DC / SC-liesikupu Ulkoinen nopeuden säädin (kytkentärasia) Ulkoinen ohjaus Huoltokyktin (lisävaruste) Huoltokyktin (lisävaruste) 9.8 HUIPPUIMURIT SÄHKÖKYTKENNÄT 125 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

128 25P-EC 31P-EC K1 OC Out (I max = 20 ma) Status (Tacho) = 10 ma) MODBUS (RS485) DC Out (I max OC Out (I max = 20 ma) Status (Tacho) = 10 ma) (max. AC 250 V, 2 A) Digital In 1 Analog In 1 MODBUS (RS485) DC Out (I max L1 N PE B A B 1 A A1 D1 E1 GND I K1 (max. AC 250 V, 2 A) Digital In 1 Analog In 1 10V L1 N PE A1 D1 E1 GND 10V (D-) (D+) (D-) (D+) LSYWYW 7 x 0,5 mm² S05V2V2-F 5G1 5 x 1,0 mm² LSYWYW 7 x 0,5 mm² S05V2V2-F 5G1 5 x 1,0 mm² (vakiovaruste) (vakiovaruste) (vakiovaruste) (vakiovaruste) RD BU YE GN WH BK BN WH WH BU BN GNYE RD BU YE GN WH BK BN WH WH BU BN GNYE A B (D+) (D-) A1 D1 10V GND E1 O A B (D+) (D-) I 9.8 HUIPPUIMURIT SÄHKÖKYTKENNÄT Huippuimuri Takfläkt Roof fan Huippuimuri K1 releessä on tehdasasetuksena avautuva kärkitoiminto häiriö/vikatilanteessa. Ohjelmoitavissa Modbus-väylän kautta useampaan toimintoon. K1 releessä on tehdasasetuksena avautuva kärkitoiminto häiriö/vikatilanteessa. Ohjelmoitavissa Modbus-väylän kautta useampaan toimintoon. A1 D1 10V GND E1 O Huoltokyktin (lisävaruste) LIITÄNTÄRASIA (lisävaruste) Huoltokyktin (lisävaruste) LIITÄNTÄRASIA (lisävaruste) Käyntilupakytkin tai johdinlenkki Käyntilupakytkin tai johdinlenkki (Sulake max. 16 A) PE L N PE L N 1~ 230V, 50Hz Max. kaapelipituus 20m 1~ 230V, 50Hz (Sulake max. 16 A) MAX. KAAPELIPITUUS 30 M (20 m:stä lähtien johdot on suojattava yksipuolisesti ts. kytketty suojajohtimeen vain ohjauslaitteen puolelta) MODBUS MODBUS + - S VDC GND J-Y (St) Y 2x2x0.6 (tai vastaava) (max. kaapelipituus 250 m) Vallox SC-ohjain10 V DC Ulkoinen nopeuden säädin (PWM, f = khz) Ulkoinen ohjaus J-Y (St) Y 2x2x0.6 (tai vastaava) (max. kaapelipituus 250 m) 126

129 4 VALLOX 40P-EC VALLOX 50P-EC VALLOX 56P-EC L1 N Analog In 1 Digital In 1 DC Out (max= 10 ma) 7 K1 releessä on tehdasasetuksena avautuva kärkitoiminto häiriö/vikatilanteessa. Ohjelmoitavissa Modbus-väylän kautta useampaan toimintoon. K1 releessä on tehdasasetuksena avautuva kärkitoiminto häiriö/vikatilanteessa. Ohjelmoitavissa Modbus-väylän kautta useampaan toimintoon. Huippuimuri K1 (max. AC 250 V, 2 A) K1 (max. AC 250 V, 2 A) L1 N Analog In 1 Digital In 1 DC Out (max= 10 ma) DC Out (max= 70 ma) DC Out (max= 70 ma) L3 L2 L E1 D1 GND 24V 10V L3 L2 L fout GND GND A(D+) B(D-) ID GND A(D+) B(D-) ID E1 D1 4 7 GND A(D+) B(D-) ID GND A(D+) B(D-) ID fout GND GND 24V 10V LiF9Y11Y-JB 4 X 1,5 mm² (vakiovaruste, kaapelipituus 2,8 m) 1 Huippuimuri Takfläkt Roof fan LiF9Y11Y-OB 7 X 0,5 mm² (vakiovaruste, kaapelipituus 2,8 m) LiF9Y11Y-OB 7 X 0,5 mm² (vakiovaruste, kaapelipituus 2,8 m) LiF9Y11Y-JB 4 X 1,5 mm² (vakiovaruste, kaapelipituus 2,8 m) BU BL BN GNYE J-Y (St) Y 2x2x0.6 (tai vastaava, max. kaapelipituus 250 m) WH WH YE GN BU RD BN BU BL BN GNYE J-Y (St) Y 2x2x0.6 (tai vastaava, max. kaapelipituus 250 m) WH WH YE GN BU RD BN Huoltokyktin (lisävaruste) I O Huoltokyktin (lisävaruste) I O 24V 10V GND D1 E LIITÄNTÄRASIA (lisävaruste) E V GND D1 24V LIITÄNTÄRASIA (lisävaruste) Käyntilupakytkin tai johdinlenkki Käyntilupakytkin tai johdinlenkki PE L1L2 L3/N 1~ 230V, 50Hz (40P-EC) 3~ 400V, 50Hz (50P-EC, 56P-EC) (Sulake max. 16 A) MAX. KAAPELIPITUUS 20 M L2 L3/N L1 PE 1~ 230V, 50Hz (40P-EC) 3~ 400V, 50Hz (50P-EC, 56P-EC) MAX. KAAPELIPITUUS 30 M (20 m:stä lähtien johdot on suojattava yksipuolisesti ts. kytketty suojajohtimeen vain ohjauslaitteen puolelta) MODBUS + - S VALLOX SC-ohjain 10 V DC (Sulake max. 16 A) MODBUS GND VDC (PWM, f = khz) Ulkoinen ohjaus Vallox SC-ohjain10 V DC Ulkoinen nopeuden säädin 9.8 HUIPPUIMURIT SÄHKÖKYTKENNÄT 127 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

130 HUIPPUIMURIT MITTA- JA RÄJÄYTYSKUVAT 9.9 ILMAVIRRAN MITTAUS EC-huippuimurit 25P-EC...56P-EC on varustettu mittayhteillä, joista mitatun paine-eron Δpm (Pa) sekä puhallinkohtaisen k-kertoimen avulla voidaan määrittää imurin ilmavirta qv (dm³/s). Mittayhteet ovat imurin ulkovaipassa ja niihin voidaan liittää manometri. Vasemman puoleinen mittayhde on +-liitin ja oikean puoleinen -liitin. Taulukon k-kertoimet ovat voimassa ilman tiheydellä 1,2 kg/m³ (+20 C). Ilmavirta saadaan laskettua kaavalla: qv= k * pm Mikäli poistettavan ilmavirran lämpötila on muu kuin +20 C, voidaan ilmavirta laskea kaavasta: qv= r 20 r * k * pm op ilman tiheys poistettavan r 20 = 1,2 kg/m³, r op = ilman lämpötilassa 9.10 RÄJÄYTYSKUVAT HUIPPU- IMURI K-KERROIN (R = 1,2 KG/M³) 25P-EC 58/3,6 31P-EC 112/3,6 40P-EC 180/3,6 50P-EC 291/3,6 56P-EC 360/3,6 15P-2-1 AC 20P-2-1 AC 15P-EC 20P-EC 25P 56P-EC Nimike Tuotenumero Puhaltimen kokoonpano 1. - Puhallin 15P-2-1 AC Puhallin 20P-2-1 AC Kondensaattori 20P-2-1 AC = 3 μf/400 V Huoltokytkin Nimike Tuotenumero 1. Puhallin - 15P-EC P-EC Huoltokytkin Kytkentäkotelo Nimike Tuotenumero 1. Puhallin - 25P-EC P-EC P-EC P-EC P-EC Tärinänvaimennin - 25P-EC 40P-EC P-EC 56P-EC Huoltokytkin - 25P-EC...31P-EC Huoltokytkin - 50P-EC 56P-EC 5. Kytkentäkotelo

131 TULOILMALÄMMITTIMET TULOILMALÄMMITTIMET 129 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

132 10.1 TULOILMALÄMMITTIMET VALLOX TULOILMALÄMMITIN Käyttötarkoitus Poistoilmajärjestelmän aiheuttaman alipaineen vaikutuksesta ulkoilma ohjautuu asuntoon rakennuksen vaipassa olevien aukkojen kautta. Vallox Tuloilmalämmitin mahdollistaa sisään tulevan ilmanvaihdon tuloilman suodattamisen ja lämmittämisen vedon tunteen vähentämiseksi. PAINEHÄVIÖ Painehäviö kanavistossa. Kokonaispaine (Pa) TEKNISET TIEDOT Nimike Vallox Tuloilmalämmitin Mitat (l x k x s) ja paino Kanavan lähtökaulukset Kätisyys Sähköliitäntä Tuotenumero LVI-numero x208x400 mm, 10 kg Tulo ø160 mm Lähtö 2 x ø125 mm Vaihdettavissa 230V, 50 Hz, 6,5 A, pistotulppaliitäntä Kotelointiluokka IP 30 Sähkövastus 3 x 500 W (lämmitysteho 500/1000/1500 W) Säätötermostaatti tuloilmalle 0 40 C Rajoitustermostaatti ulkoilmalle + 15 C Suodatin G1, palamaton Pääosat 1. Runko 2. Kansi 3. Suodattimen kehys 4. Suodatin G1 5. Sormimutterit MITAT Ø ~392 Ø dm 3 /s Tilavuusvirta (dm3/s) ASENNUS Säleikkö ø 200 mm (ilman verkkoa) Mikäli tuloilmakanaviin johdetaan talvella kylmää ilmaa (alle 10 C), ne on eristettävä min. 19 mm umpisolueristeellä. Tuloilmakanava 2 kpl ø 125 mm Väljä ø 125 mm venttiili Kätisyyden muutos Kätisyyttä muutettaessa vaippaosa käännetään. Ilma virtaa sisään suodattimen puolelta ø 160 mm yhteestä. Anturit asennetaan ilmavirran edellyttämiin paikkoihin (kuva). Anturien siirrossa on noudatettava varovaisuutta. ILMAVIRTA ILMAVIRTA Tuulen vaikutus voidaan estää tuulensuojalevyllä Kanava Ø 160 mm + Umpisolueriste min. 19 mm Mikäli tulokanava on lyhyt (alle 500 mm) tai sitä ei asenneta lainkaan, tulee lämmittimen mukana toimitettava ohjauslevy asentaa paikoilleen ilman sekoittumisen varmistamiseksi. SUODATIN YLÄPUOLI YLÄPUOLI 130

133 40 30 C Käyttötarkoitus Vallox Tuloilmalämmitin 1000 soveltuu ilmanvaihtokoneeseen tulevan ulkoilman esilämmittämiseen, vaihtoehdoksi tuloilmapuhaltimen pysäyttävälle jäätymisenestosuojalle. PAINEHÄVIÖ Painehäviö kanavistossa. Kokonaispaine (Pa) p Pa q v p TEKNISET TIEDOT Nimike Vallox Tuloilmalämmitin 1000 Mitat (l x k x s) ja paino Kanavan lähtökaulukset Kätisyys Tuotenumero x208x400 mm, 6,6 kg ø160 mm Vaihdettavissa Sähköliitäntä 230V, 50 Hz, 4,5 A, pistotulppaliitäntä Kotelointiluokka IP 34 Sähkövastus Rajoitustermostaatti Suodatin Pääosat 1. Runko 2. Kansi 3. Suodattimen kehys 4. Suodatin G1 5. Sormimutterit MITAT Ø W, 4,5 A LVI-numero C (säädettävissä 0-40 C) G1, palamaton 302 ~ TULOILMALÄMMITTIMET TULOILMALÄMMITIN dm³/s Tilavuusvirta (dm3/s) ASENNUS Termostaatti C Vallox Tuloilmalämmitin 1000 Suodatin Ulkoilma Vallox Tuloilmalämmitin 1000 T1 T2 L N Suojamaadoitettu pistorasia Vallox-termostaatti T L P L 3 L 2 N N L Ilmanvaihtokone N (230 V) L 10A 10A N L (230 V) 131 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

134 10.3 TULOILMALÄMMITTIMET VALLOX MLV MULTI 200 -KANAVAPATTERI KANAVAPATTERI SUORITUSARVOT MLV Multi 200 -kanavapatterin maalämpönesteen jäähtymä etyleeniglykoli 25%, ilmavirta 90 dm³/s Kanavapatterista lähtevän maalämpönesteen lämpötila C tuleva ilma -12 C tuleva ilma -30 C Kanavapatterille tulevan maalämpönesteen lämpötila C Maalämpönesteen tilavuusvirta dm³/s Kanavapatterista lähtevän ilman lämpötila C TEKNISET TIEDOT Nimike Vallox MLV Multi 200 Mitat (l x k x s) ja paino Kanavan lähtökaulukset Suodatus Putkiliitäntä Varusteet Käyttötarkoitus MLV Multi 200-kanavapatterin lämmitysteho ( kw) Etyleeniglykoli 25%, virtaama 0,1 dm³/s Tuleva ilma -12 C Maalämpönesteen lämpötila C Tuotenumero LVI-numero x320x 420 mm, 16 kg ø 200 mm G4 Cu ø 12 mm, 2 kpl kiinnityslevy laippanippa kokoonpano, ø 1/2 Vallox MLV Multi 200 on maalämpöjärjestelmään liitettävä kanavapatteri. Se suositellaan asennettavaksi ulkoilmakanavaan, jolloin se toimii lämmityskaudella ilmanvaihtokoneen etulämmitysyksikkönä. Kanavapatteri hyödyntää maalämmön keruupiirin nesteen lämpöä ja lämmittää sillä koneelle tulevaa ulkoilmaa. Kesällä sitä voidaan hyödyntää viilennykseen, jolloin maalämmöstä siirretään viileää ilmanvaihtokoneelle tulevaan ulkoilmaan Ilmavirrat dm³/s Kanavapatterista lähtevän ilman lämpötila C MLV Multi 200 -kanavapatterin jäähdytysteho Etyleeniglykoli 25%, virtaama 0,1 dm³/s Tuleva ilma 28 C, suhteelinen kosteus RH 60% Maalämpönesteen lämpötila C Ilmavirrat dm³/s Painehäviö Pa MLV Multi 200 -kanavapatterin ilmavirtauksen painehäviöt JÄÄHDYTYS LÄMMITYS Ilmavirta dm 3 /s Painehäviö Pa MLV Multi 200 -kanavapatterin nestepuolen painehäviö Etyleeniglykoli 25% 0,05 0,07 0,09 Nestevirta dm 3 /s 0,11 132

135 C 0 40 VALLOX C 0 40 VALLOX C 0 40 VALLOX MITAT Kiinnityslevyn mitat Ø (+60) (+60) 399 (+60) 378 (+60) 190 (+60) 65, , ø7 ø9, Säätö 0 60 mm Ø PÄÄOSAT Patteri 2. Ulkoilmasuodatin G4 3. Suodattimen kehys 4. Ovi 5. Sormiruuvi oveen 6. Katto-/seinäkiinnityslevy Kattokiinnitys Kiinnityslevy kiinnitetään kattoon M8 kierretangolla tai vaihtoehtoisesti ruuveilla. Seinäkiinnitys Kiinnityslevy kiinnitetään seinään ruuveilla. Patteri asennetaan kiinnityslevyn sivujen väliin ja kiinnitetään pohjasta ruuveilla. Patterissa on ~60 mm syvyyssäätö TULOILMALÄMMITTIMET VALLOX MLV MULTI 200 -KANAVAPATTERI KYTKENNÄT Anturi Ilmanpoisto Kanavapatteri (vastavirtakytkentä) Tuloilma L Ulkoilma T1 T2 T3 Ilmanvaihtokone K MV Lämpöpumppu P Y Y2 Lämmönkeruupiiri 133 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

136 10.4 TULOILMALÄMMITTIMET VALLOX MLV MULTI 250 -KANAVAPATTERI KANAVAPATTERI SUORITUSARVOT MLV Multi 250 -kanavapatterin maalämpönesteen jäähtymä etyleeniglykoli 60%, ilmavirta 200 dm³/s Tuleva ilma -12 C Kanavapatterista lähtevän maalämpönesteen lämpötila C Kanavapatterille tulevan maalämpönesteen lämpötila C Maalämpönesteen tilavuusvirta dm³/s TEKNISET TIEDOT Nimike Vallox MLV Multi 250 Mitat (l x k x s) ja paino Kanavan lähtökaulukset Suodatus Putkiliitäntä Varusteet MLV Multi 250 -kanavapatterin lämmitysteho (1, kw) Etyleeniglykoli 60%, virtaama 0,17 dm³/s Tuleva ilma -12 C Kanavapatterista lähtevän ilman lämpötila C Maalämpönesteen lämpötila C 2 Käyttötarkoitus Tuotenumero LVI-numero x385x 590 mm, 30 kg ø 250 mm G4 Cu ø 18 mm, 2 kpl kiinnityslevy Vallox Silent Klick -vesilukko Vallox MLV Multi 250 on maalämpöjärjestelmään liitettävä kanavapatteri. Se suositellaan asennettavaksi ulkoilmakanavaan, jolloin se toimii lämmityskaudella ilmanvaihtokoneen etulämmitysyksikkönä. Kanavapatteri hyödyntää maalämmön keruupiirin nesteen lämpöä ja lämmittää sillä koneelle tulevaa ulkoilmaa. Kesällä sitä voidaan hyödyntää viilennykseen, jolloin maalämmöstä siirretään viileää ilmanvaihtokoneelle tulevaan ulkoilmaan. Ilmavirrat dm³/s MLV MULTI 250 -kanavapatterin jäähdytysteho Etyleeniglykoli 60%, virtaama 0,17 dm³/s Tuleva ilma 28 C, suhteelinen kosteus RH 60% Kanavapatterista lähtevän ilman lämpötila C Maalämpönesteen lämpötila C Ilmavirrat dm³/s 200 (0,16 dm 3 /s) 120 (0,16 dm 3 /s) 80 (0,16 dm 3 /s) 50 MLV Multi 250 -kanavapatterin ilmavirtauksen painehäviöt 25 MLV Multi 250-kanavapatterin nestepuolen painehäviö Etyleeniglykoli 25% Painehäviö Pa JÄÄHDYTYS (MLV250) LÄMMITYS (MLV250) Painehäviö Pa Ilmavirta dm 3 /s 0 0,10 0,12 0,14 Nestevirta dm 3 /s 0,16 0,18 134

137 C 0 40 VALLOX C 0 40 VALLOX C 0 40 VALLOX MITAT Kiinnityslevyn mitat 14 Ø (+60) (+60) (+60) 519 (+60) 498 (+60) Ø ø7 ø9, Säätö 0 60 mm PÄÄOSAT Patteri 2. Ulkoilmasuodatin G4 3. Suodattimen kehys 4. Ovi 5. Sormiruuvi oveen 6. Katto-/seinäkiinnityslevy Kattokiinnitys Kiinnityslevy kiinnitetään kattoon M8 kierretangolla tai vaihtoehtoisesti ruuveilla. Seinäkiinnitys Kiinnityslevy kiinnitetään seinään ruuveilla. Patteri asennetaan kiinnityslevyn sivujen väliin ja kiinnitetään pohjasta ruuveilla. Patterissa on ~60 mm syvyyssäätö TULOILMALÄMMITTIMET VALLOX MLV MULTI 250 -KANAVAPATTERI KYTKENNÄT Anturi Ilmanpoisto Kanavapatteri (vastavirtakytkentä) Tuloilma L Ulkoilma T1 T2 T3 Ilmanvaihtokone K MV Lämpöpumppu P Y Y2 Lämmönkeruupiiri 135 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

138 136

139 11.0 SUODATUS JA SUODATTIMIEN VALINTA AITO VAI TARVIKESUODATIN? Ilmanvaihtokoneen suodattimen säännöllinen puhdistus ja uusiminen on olennainen asia paitsi koneen toiminnan, niin myös hyvän sisäilman takia. Suodattimien vaihtaja törmää usein tietämättään suodattimiin, jotka voivat sopia kooltaan ja muodoltaan omaan ilmanvaihtokoneeseen ja jotka on teetettykin juuri kyseistä konetta ajatellen. Materiaali, sen paksuus ja rakenne ovat kuitenkin erilaisia kuin aidoissa Vallox-suodattimissa. Tämä vaikuttaa koneen ja järjestelmän toimivuuteen sisäilman ja rakennuksen kannalta haitallisesti. Tarvikesuodatin saattaa esimerkiksi aiheuttaa enemmän painehäviötä kuin alkuperäissuodatin lisäten ulkoilman virtausta rakenteiden kautta. Lämmöntalteenotto huononee ja pölyt tulevat sisälle suodattimen ohi. Suodattimen ollessa painehäviöltään liian pieni, rakennus voi tulla ylipaineiseksi, jolloin sisäilmassa oleva kosteus tunkeutuu rakenteisiin ja aiheuttaa niiden kostumisen. Seurauksena voi olla rakenteiden homehtuminen ja vaurioituminen. Suodatin voi myös olla rakenteeltaan sellainen, että pölyt pääsevät kulkeutumaan suodatinkankaan läpi tai jos suodattimen mitat eivät täsmää tarkalleen alkuperäisen kanssa, pölyt kulkevat ohi suodattimen. Ei siis ole merkityksetöntä millaiset suodattimet koneeseesi vaihdat. Suodattimet tulisi pitää puhtaina ja vaihtaa riittävän usein. Hyvä nyrkkisääntö on suodattimien uusiminen keväisin ja syksyisin - vähintään kuitenkin kerran vuodessa. Karkeasuodattimet voi puhdistaa useamminkin vaihtokertojen välissä. Jos perheessä on allergiaa tai hengityselinsairauksia, suodattimien vaihto saattaa olla aiheellinen useimminkin asuinpaikan mukaan. Tarvikesuodattimen saattavat näyttää hyvinkin samanlaisilta kuin aidot, ja niissä saattaa jopa lukea, että ne ovat Vallox-suodattimia tai sopivat kyseiseen koneeseen. Taataksesi kuitenkin ilmanvaihtokoneesi moitteettoman toiminnan, käytä aina vain aitoja Vallox-suodattimia SUODATUS JA SUODATTIMIEN VALINTA 137 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

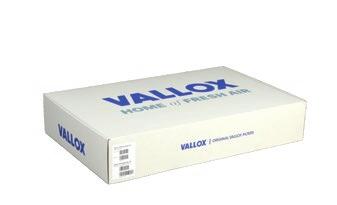

140 11.0 SUODATUS JA SUODATTIMIEN VALINTA 1 2 SUODATINPAKKAUS 1 Yhteensopivuus ILMAVA 70 -sarja Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G1 (musta) (190 x 260 mm) 1 x poistoilmasuodatin G1 (musta) (260 x 260 mm) 1 x tuloilmasuodatin F7 (215 x 245 mm) SUODATINPAKKAUS 2 Yhteensopivuus ILMAVA 100/120 -sarja vain vuosimallit Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G1 (musta) 200 x 410 mm 1 x tuloilmasuodatin G4 (valk.) 200 x 410 mm VALLOX SUODATTIMET Kaikki Vallox-ilmanvaihtokoneen tarvitsemat alkuperäissuodattimet kätevästi yhdessä pakkauksessa G1 1 G4 F7 4 SUODATINPAKKAUS 4 Yhteensopivuus ILMAVA 100 -sarja vain vuosimallit ILMAVA 120 -sarja vain vuosimallit Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G1 (musta) 170 x 410 mm 1 x tuloilmasuodatin G4 (valk.) 170 x 410 mm 1 x tuloilmasuodatin F7 135 x 400 mm 5 = suodatinpakkauksen numero = karkeasuodatin (musta Bulpbren) = karkeasuodatin (valkoinen) = hienosuodatin SUODATINPAKKAUS 5 Yhteensopivuus ILMAVA Digit -sarja ILMAVA Digit S -sarja ILMAVA 130 -sarja Tuotenumero LVI-numero SUODATINPAKKAUS 3 Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 185 x 505 mm 1 x tuloilmasuodatin F7 180 x 500 mm Yhteensopivuus ILMAVA 100 -sarja vain vuosimallit ILMAVA 120 -sarja vain vuosimallit Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G1 (musta) 200 x 410 mm 1 x tuloilmasuodatin G4 (valk.) 200 x 410 mm 1 x tuloilmasuodatin F7 135 x 400 mm 6 SUODATINPAKKAUS 6 Yhteensopivuus Vallox Digit SE Vallox 130 E Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 200 x 505 mm 1 x tuloilmasuodatin F7 180 x 500 mm 138

141 7 SUODATINPAKKAUS 7 Yhteensopivuus ILMAVA TSK Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 185 x 505 mm 1 x tuloilmasuodatin F7 135 x 400 mm 8 SUODATINPAKKAUS 8 Yhteensopivuus Vallox 240 Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G1 (musta) 220 x 550 mm 1 x poistoilmasuodatin G1 (musta) 202 x 555 mm 1 x tuloilmasuodatin F5 200 x 550 mm 9 SUODATINPAKKAUS 9 Yhteensopivuus ILMAVA 250 D ILMAVA 250 Multi/Digit Control Pakkaus sisältää Tuotenumero LVI-numero Pakkaus sisältää: 1 x ulkoilmasuodatin G4 (valk.) 290 x 550 mm 1 x poistoilmasuodatin F5 200 x 550 mm 1 x tuloilmasuodatin F7 240 x 550 mm 11 SUODATINPAKKAUS 11 Yhteensopivuus ILMAVA 252 D ILMAVA 252 M Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 290 x 550 mm 1 x Poistoilmasuodatin G4 (valk.) 270 x 550 mm 1 x Poistoilmasuodatin F5 200 x 550 mm tuloilmasuodatin F7 1 x 240 x 550 mm 12 SUODATINPAKKAUS 12 Yhteensopivuus Vallox 75 / 95 / 95 EC Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 176 x x tuloilmasuodatin F7 178 x 367 mm 13 SUODATINPAKKAUS 13 Yhteensopivuus Vallox 180 SE Vallox 200 SE Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 241 x 645 mm 2 x tuloilmasuodatin F7 240 x 550 mm 11.0 SUODATUS JA SUODATTIMIEN VALINTA 10 SUODATINPAKKAUS 10 Yhteensopivuus LÄMPÖILMAVA Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G1 (musta) 270 x 325 mm 1 x tuloilmasuodatin G4 (valk.) 270 x 325 mm 1 x tuloilmasuodatin F7 260 x 410 mm 1 x kiertoilmasuodatin G1 (musta) 275 x 315 mm 14 SUODATINPAKKAUS 14 Yhteensopivuus Vallox 90 SE Vallox 90 SC Vallox 90 MC Tuotenumero LVI-numero Pakkaus sisältää: 1 x poistoilmasuodatin G4 (valk.) 318x200 mm 1 x tuloilmasuodatin G4 (valk.) 315x266 mm 1 x tuloilmasuodatin F7 215 x 245 mm 139 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

142 11.0 SUODATUS JA SUODATTIMIEN VALINTA 15 SUODATINPAKKAUS 15 Yhteensopivuus Vallox 70 Compact Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 193 x 260 mm 1 x tuloilmasuodatin F7 215 x 255 mm 16 SUODATINPAKKAUS 16 Yhteensopivuus Vallox 140 SE Vallox 150 Effect SE Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 233 x 546 mm 1 x tuloilmasuodatin F7 272 x 545 mm 19 SUODATINPAKKAUS 19 Yhteensopivuus Vallox TSK Multi 50 SC Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 400 x 105 mm 1 x tuloilmasuodatin F7 500 x 70 mm 20 SUODATINPAKKAUS 20 Yhteensopivuus Vallox TSK Multi 80 SC Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 450 x 145 mm 1 x tuloilmasuodatin F7 580 x 97 mm 17 SUODATINPAKKAUS 17 Yhteensopivuus Vallox 280 SE Tuotenumero LVI-numero Pakkaus sisältää: 1 x poistoilmasuodatin G4 (valk.) 270 x 550 mm 1 x tuloilmasuodatin G4 (valk.) 270 x 550 mm 1 x tuloilmasuodatin F7 240 x 550 mm (F5 lisävarustesuodatin saatavana erillistilauksena) 18 SUODATINPAKKAUS 18 Yhteensopivuus Vallox Digit2 SE Vallox 132 E Tuotenumero LVI-numero Pakkaus sisältää: 2 x tulo-/poistoilmasuodatin G4 (valk.) 175 x 433 mm 1 x tuloilmasuodatin F7 189 x 432 mm 21 SUODATINPAKKAUS 21 Yhteensopivuus Vallox 121 SE Vallox 121 MC Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 277 x 403 mm 1 x poistoilmasuodatin G4 (valk.) 176 x 544 mm 1 x tuloilmasuodatin F7 288 x 398 mm 22 SUODATINPAKKAUS 22 Yhteensopivuus Vallox 110 MV Vallox 110 MV Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 230 x 248 mm 1 x poistoilmasuodatin G4 (valk.) 260 x 400 mm 1 x tuloilmasuodatin F7 230 x 248 mm 140

143 25 SUODATINPAKKAUS 25 Yhteensopivuus Vallox TSK Multi 50 MC Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 500 x 105 mm 1 x poistoilmasuodatin G4 (valk.) 400 x 105 mm 1 x tuloilmasuodatin F7 500 x 70 mm 26 SUODATINPAKKAUS 26 Yhteensopivuus Vallox TSK Multi 80 MC Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 580 x 145 mm 1 x poistoilmasuodatin G4 (valk.) 450 x 145 mm 1 x tuloilmasuodatin F7 580 x 97 mm 29 SUODATINPAKKAUS 29 Yhteensopivuus Vallox 245 MV Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 379 x 700 mm 1 x poistoilmasuodatin G4 (valk.) 455 x 700 mm 1 x tuloilmasuodatin F7 379 x 701 mm 30 SUODATINPAKKAUS 30 Yhteensopivuus Vallox Aito Kotilämpö Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk).) 197 x 377 mm 1 x poistoilmasuodatin G4 (valk.) 197 x 377 mm 1 x tuloilmasuodatin F7 200 x 382 mm 1 x kiertoilmasuodatin G4 510 x 520 mm 11.0 SUODATUS JA SUODATTIMIEN VALINTA 27 SUODATINPAKKAUS 27 Yhteensopivuus Vallox 096 MC Vallox 096 SE Vallox 096 MV Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 194 x 225 mm 1 x poistoilmasuodatin G4 (valk.) 138 x 350 mm 1 x tuloilmasuodatin F7 194 x 225 mm 28 SUODATINPAKKAUS 28 Yhteensopivuus Vallox 145 SE Vallox 145 MV Tuotenumero LVI-numero Pakkaus sisältää: 1 x tuloilmasuodatin G4 (valk.) 285 x 306 mm 1 x poistoilmasuodatin G4 (valk.) 295 x 501 mm 1 x tuloilmasuodatin F7 288 x 306 mm 141 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

144 142

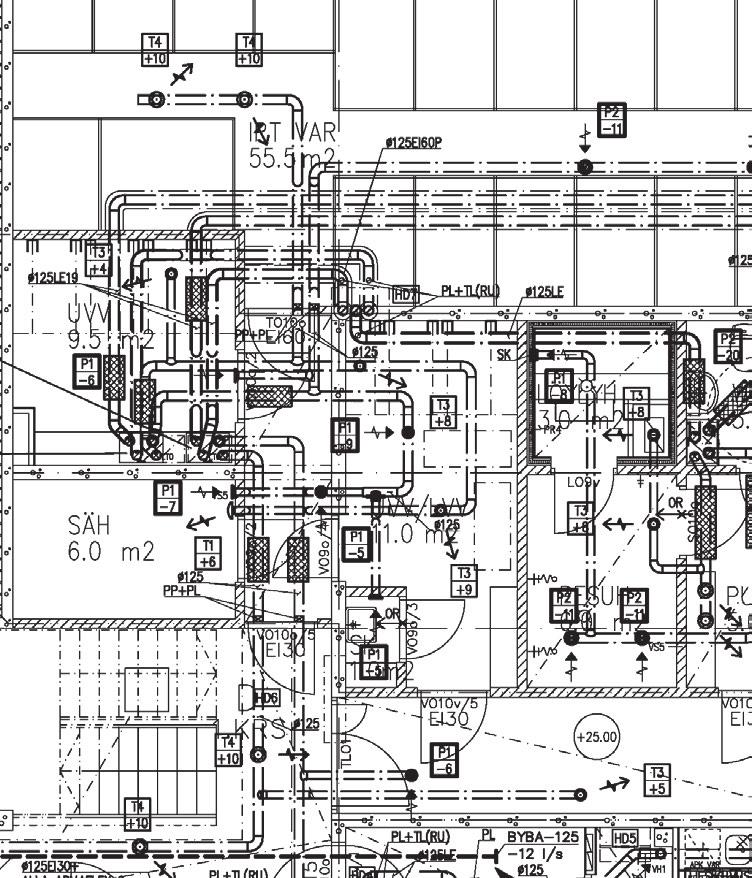

145 12.0 ILMANVAIHDON SUUNNITTELU 12.0 ILMANVAIHDON SUUNNITTELU 143 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

146 12.1 ILMANVAIHDON SUUNNITTELU ASUNTOILMANVAIHDON SUUNNITTELIJAN MUISTILISTA 12.1 ASUNTOILMANVAIHDON SUUNNITTELIJAN MUISTILISTA ILMANVAIHTO ON IHMISIÄ VARTEN Ulkoilmavirran mitoituksen lähtökohtana tulee pääsääntöisesti olla henkilömäärä. Asuintiloissa ulkoilmavirran tulee olla vähintään 6 (dm3/s)/hlö. KOTONA/POISSA/TEHOSTUS Mitoita perusilmanvaihto ns. Kotona -tilanteen eli sen mukaan kuinka paljon tiloissa yleensä on ihmisiä. Silloin myös makuuhuoneiden ilmanvaihto on riittävä. Ilmanvaihdossa pitää olla tehostusvaraa esim. märkätilojen kuivattamiseksi tai kun henkilömäärä tilapäisesti kasvaa. Merkitse myös tehostusarvot ilmanvaihtosuunnitelmaan. Kun ilmanvaihto on ohjattavissa huoneistokohtaisesti, ilmanvaihdon teho voi olla käyttöajan ilmavirtoja pienempää esim. asunnon ollessa tyhjillään. Kun ns. Poissa - tilan ilmavirratkin ovat ilmanvaihtosuunnitelmassa, ei säätäjän tarvitse arvailla. TARPEENMUKAINEN ILMANVAIHTO Ilmanvaihtoa on järkevä säätää tarpeen mukaan. Sen voi jättää myös automatiikan tehtäväksi. Kosteus- ja hiilidioksidiantureiden avulla saa aikaan älykkään Kotona/ Poissa/Tehostus-automatiikan. Määritä suunnitelmaan myös antureiden ja ohjaimien paikat. Ohjain kannattaa sijoittaa sellaiseen paikkaan, josta ilmanvaihtoa on vaivaton ohjata tarpeen mukaan, esim. eteiseen. Ilmanvaihdon tarpeenmukainen ohjaus on yleensä toteutettava vähintään niissä tiloissa, joiden henkilö- tai epäpuhtauskuormitus vaihtelee merkittävästi (RakMk D2). LYHYT KANAVISTO Suunnittele kanavisto mahdollisimman lyhyeksi. Pitkä ja monimutkainen kanavisto on kallis ja kostautuu SFPluvussa ja äänitasossa. BlueSky-kanavan ulkohalkaisija on vain 75 mm, jonka ansiosta se mahtuu hyvin alaslaskuihin, välipohjiin, koteloihin ja väliseinien sisään. Pyri asentamaan kaikki kanavat höyrysulun sisäpuolelle, jotta niitä ei tarvitse eristää. RAITTIIN ILMAN SISÄÄNOTTO/ ULOSPUHALLUS Ulko- ja jäteilmakanavat tulisi suunnitella myös mahdollisimman lyhyiksi. Varmista rakennuspaikkakunnan rakennusvalvonnalta, mitkä ovat paikalliset vaatimukset jäteilman puhaltamiseksi seinästä. ÄÄNENVAIMENNUS Suunnittele äänenvaimennus huolella. Varsinkin makuuhuoneissa määräystason täyttävä äänitaso voidaan kokea vielä häiritseväksi. Huomioi myös äänen kulkeutuminen rakenteissa. VUOSIHYÖTYSUHDE Valitse ilmanvaihtolaite, jolla on hyvä vuosihyötysuhde. Vuosihyötysuhteella on suuri merkitys rakennuksen E- lukuun ja energiankulutukseen. Vuosihyötysuhteen voit laskea valmistajan vuosihyötysuhdelaskurilla. VTT:n sertifikaatista voit varmistaa, antaako valmistajan vuosihyötysuhdelaskuri lähellä todellista olevan arvon. KONEEN SIJOITUS Sijoita ilmanvaihtokone paikkaan, jossa ääni ei häiritse ja huolto on helppoa. Suodattimien vaihto esim. vaatehuoneeseen sijoitettuun koneeseen ei ole välttämättä mukavaa. Tehokkaat lämmöntalteenottokennot ovat suuria ja niiden irrottaminen puhdistusta varten vaatii tilaa. Varaa tila myös mahdolliselle korjaamiselle. Myös ulkopuoliset varusteet, kuten kanavapatterit, vaativat huoltotilan. JÄÄTYMISEN ESTO Lämmöntalteenottokennon jäätymisenestoautomatiikka on ilmanvaihtokoneen tärkein ominaisuus. Sen toiminta ratkaisee ilmanvaihtolaitteen energiankulutuksen ja luotettavan toiminnan talvella. Varmista, ettei ilmanvaihtolaite muuta asunnon painesuhteita sulatustilanteessa. Mikäli tuloilmapuhallin hidastuu tai pysähtyy tai poistoilmapuhallin tehostuu sulatuksen aikana, alipaine rakennuksessa kasvaa. 144

147 Valloxin tarpeen mukainen MC-sulatusautomatiikka hyödyntää sulatukseen poistoilman lämpöenergiaa. Etulämmitystä ei silloin tarvita eikä ilmanvaihtokone muuta ilmavirtojen suhdetta. JÄLKILÄMMITYS Mitä parempi hyötysuhde ilmanvaihtokoneessa on, sitä vähemmän jälkilämmitystä tarvitaan. Harkitse tarkkaan, onko nestekiertoisen jälkilämmityksen lisäkuluja mahdollista kuolettaa koneen käyttöaikana. VTT:n sertifikaatista selviää ilmanvaihtokoneen jälkilämmityksen energiantarve. Nykyaikaisten, vähän energiaa kuluttavien ilmanvaihtokoneiden järkevin jälkilämmitystapa on useimmiten sähkö. LIITÄNNÄT Huolehdi, että myös sähkösuunnittelija saa tiedot ilmanvaihtokoneen tarvitsemista liitännöistä. Määritä ilmanvaihtolaitteen ohjaimelle sopiva sijainti. Esimerkiksi makuuhuoneisiin kannattaa asentaa kaapelointi hiilidioksidiantureita varten, vaikkei antureita heti asennettaisikaan. Nykyaikaisia ilmanvaihtokoneita on mahdollista ohjata myös mm. pilvipalvelun kautta, jolloin koneelle on asennettava LAN-kaapeli. Samoin taloautomaatioliitännän tarvitsema johdotus tulee ottaa suunnitteluvaiheessa huomioon. ERISTYS Mikäli ilmanvaihtokanavia ei voi asentaa lämpimään tilaan, ne tulee eristää. Ilmanvaihtokanavien lämpöeristyksen tulisi olla yhtä hyvä kuin talon muunkin lämpöeristyksen. Tuloilmakanavan puutteellinen eristys kylmässä tilassa aiheuttaa tuloilman jäähtymistä kanavassa ja voi tuntua vetona. Poistoilmakanavan puutteellinen eristys huonontaa lämmöntalteenoton hyötysuhdetta ja lisää jälkilämmityksen energiankulutusta. VIILENNYS ILMANVAIHDOLLA Nykyaikaisessa ilmanvaihtolaitteessa on lämmöntalteenoton ohitusautomatiikka kesäajan viilennystä varten. Ilmanvaihtokanavistoon voi asentaa myös (maalämpöjärjestelmään liitetyn) kanavapatterin viilennystä varten. Ilmanvaihdon kautta tuleva viilennysteho on kuitenkin rajallinen, ja riippuu esim. auringon aikaansaamasta ja muusta lämpökuormasta. Ilmanvaihtojärjestelmän viilennysteho ei useinkaan riitä, ellei mm. ikkunoiden auringonsuojaukseen, esimerkiksi pitkin räystäin tai markiisein, ole kiinnitetty huomiota.. Rakennuksesta tulisi teettää kesäajan lämpötilatarkastelu, josta selviää auringon lämmittävä vaikutus. TULISIJOJEN KORVAUSILMA Palamisilmakanava kaikille tulisijoille tulee merkitä myös ilmanvaihtosuunnitelmaan. Vallox-ilmanvaihtokoneissa on takkatoiminto tulisijan sytyttämisvaiheen avuksi. Haluttaessa niihin voi liittää myös erillisen takkakytkimen, joka tulee myös merkitä ilmanvaihtosuunnitelmaan ILMANVAIHDON SUUNNITTELU ASUNTOILMANVAIHDON SUUNNITTELIJAN MUISTILISTA 145 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

148 12.2 ILMANVAIHDON SUUNNITTELU SUUNNITTELUN PERUSTEET 12.2 SUUNNITTELUN PERUSTEET Ilmanvaihtojärjestelmä on suunniteltava ja rakennettava rakennuksen suunnitellun käyttötarkoituksen ja käytön perusteella siten, että se luo omalta osaltaan edellytykset tavanomaisissa sääoloissa ja käyttötilanteissa terveelliselle, turvalliselle ja viihtyisälle sisäilmastolle. (Rak- MK D2 3.1) Oleskelutiloihin on käyttöaikana johdettava terveellisen, turvallisen ja viihtyisän sisäilman laadun takaava ulkoilmavirta. (RakMK D2 3.2) Ilmanvaihtojärjestelmän suunnittelua aloitettaessa on hyvä selvittää, minkä tasoisen ilmanvaihtojärjestelmän tilaaja haluaa koneen ominaisuuksien ja sen lisävarusteiden osalta. Jälkikäteen tehtävä järjestelmän varustelutason nosto on usein vaikea toteuttaa. Aluksi pitää määrittää tilakohtaiset sisäilmaston suunnitteluvaatimukset. Niihin liittyvät tiedot löytyvät Suomen Rakennusmääräyskokoelmasta (RakMk D2), josta löytyvät ohjearvot erilaisille rakennuksille ja käyttötilanteille. Perusilmanvaihtona asuintiloissa on yleensä puolenkertainen ilmanvaihto. Asunnon ilmanvaihdollinen tilavuus lasketaan aina 2,5 m huonekorkeuden mukaan, koska korkeat huoneet eivät lisää ilmanvaihdon tarvetta, eivät- Ulkoilmavirta määräytyy ensisijaisesti henkilöperusteen mukaan. Jos henkilökuormituksen mukaiselle ilmavirtojen mitoitukselle ei ole riittäviä perusteita, käytetään pinta-alaan perustuvaa mitoitusta (RakMk D ). SUUNNITTELUESIMERKKI Esimerkkiilmavirtoja: Poissa n. -30 % Suunnittelun lähtökohta Kotona Tehostus min. +30 % Pesuhuone 7 dm³/s 10 dm³/s min. 15 dm³/s Kodinhoitohuone 6 dm³/s 8 dm³/s min. 15 dm³/s Keittiö 6 dm³/s 8 dm³/s min. 11 dm³/s WC 5 dm³/s 7 dm³/s min. 10 dm³/s Makuuhuone 4 dm³/s/hlö 6 dm³/s/hlö min. 8 dm³/s/hlö RakMK D2 Liite 1 kä matalat huoneet pienennä sitä. Ulkoilmavirta 0,35 l/ m 2 vastaa puolenkertaista ilmanvaihtoa huoneessa, jonka vapaa korkeus on 2,5 m. Pesuhuoneessa tarvittava peruspoistoilmavirta on 10 dm³/s. Lisäksi pesuhuoneessa on oltava mahdollisuus saavuttaa tehostettu käyttöajan poistoilmavirta 15 dm³/s. Muut tulo- ja poistoilmavirrat mitoitetaan harkintaa ja D2 ohjeita käyttäen niin, että asunnon puolenkertainen ilmanvaihto toteutuu. Pienten asuntojen poistoilmavirrat mitoitetaan yleensä ohjearvoja pienemmiksi siten, että huoneiston käyttöajan ilmanvaihtokerroin on enintään 0,7 1/h ja poistoilmavirran tehostusta voidaan ohjata tila- tai asuntokohtaisesti tarpeen mukaan. Silloin, kun tarvitaan suurempia tilakohtaisia ilmavirtoja, kasvavat makuuhuoneiden ja pesuhuoneenkin ilmavirrat suuremmiksi. Tällä suunnitteluperiaatteella varmistetaan se, että perusilmanvaihdollakin on etenkin öisin makuuhuoneissa riittävä ilmanvaihto. Puhtaiden tilojen siirtoilman virratessa likaisiin huonetiloihin, tapahtuu samalla aula- ja käytävätilojen ilmanvaihto ilman erillisiä, kyseisiin tiloihin suunniteltuja venttiileitä. Kokonaisuutena poistoilmavirta mitoitetaan 5 10 % tuloilmavirtaa suuremmaksi. PAINESUHTEET Talon on oltava alipaineinen ulkoilmaan nähden ja likaisten huoneiden alipaineisia puhtaisiin tiloihin nähden. Kun ilma virtaa puhtaista tiloista likaisiin tiloihin, se huuhtelee samalla käytävät, eteiset ja muut välitilat. Yleensä sekä tulo- että poistoventtiiliä ei tule - saunaa lukuun ottamatta - sijoittaa samaan huoneeseen, koska se ei kasvata huoneen ilmanvaihtoa, mutta se kasvattaa rakennuksen kokonaisilmavirtaa ja ilmanvaihdon energiankulutusta sekä äänitasoa. Samalla siirtoilma ja yleistilojen ilmanvaihto pienenee. 146

149 12.3 ILMANVAIHTOKONEEN MITOITUS Ilmanvaihtokoneen tulee olla oikean kokoinen tilan kokoon ja muihin ilmanvaihtoon vaikuttavien seikkoihin nähden. Kun asunnon perusilmanvaihto toteutuu ilmanvaihtokoneen puolella teholla, on myös tehostusvaraa esim. märkätilojen kuivattamiseen riittävästi. Tähän mitoitukseen perustuvat Vallox-ilmanvaihtokoneiden ohjeelliset neliömäärät. Huoneiden, erityisesti märkätilojen määrä sekä erikoistilat, kuten uima-allas, voivat vaikuttaa poikkeavasti ilmanvaihtokoneen mitoitukseen. Liian pieni ilmanvaihtokone ja kanavisto eivät mahdollista ilmanvaihdon riittävää tehostusta ja saattavat aiheuttaa ääniongelmia. Ilmanvaihtolaitteen ylimitoituksestakaan on harvoin etua. Suurissa taloissa saattaa olla järkevää asentaa kaksi tai jopa useampia ilmanvaihtokoneita. Silloin kanavien pituus pysyy pienempänä ja äänitasot alhaisempina. Rakennus voidaan jakaa ilmanvaihdon tarpeen mukaisiin vyöhykkeisiin esim. märkätiloille oma vyöhykkeensä ja asuintiloille omansa jolloin ilmanvaihtoa voidaan käyttää eri vyöhykkeillä eri tehoilla. SFP-LUVUN LASKENTA RakMK D tulo-poistoilmanvaihtojärjestelmän mukaan SFP-luku eli ilmanvaihtokoneen ominaissähköteho tai puhaltimien sähkönkulutus suhteessa ilmavirtaan, saa olla korkeintaan 2 kw/(m 3 /s). Tähän pääseminen edellyttää paitsi pääsääntöisesti tasavirtapuhaltimilla varustettua ilmanvaihtokonetta myös huolellista suunnittelua, lyhyttä ja avaraa kanavistoa, pienen painehäviön venttiileitä sekä ammattitaitoista säätöä. SFP lasketaan jakamalla ilmanvaihtokoneen puhaltimien yhteenlaskettu ottoteho (W) suunnitellulla nimellisilmavirralla (dm³/s). Puhaltimien ottoteho löytyy kunkin ilmanvaihtokoneen teknisistä tiedoista. Laskelmassa pitää tehdä oletus, millä nopeudella ilmavirrat mitataan. Ilmanvaihtosuunnittelija laskee suunnitteluvaiheessa SFP-luvun oletetuilla lähtötiedoilla. Jos mittausvaiheessa esim. kanaviston painehäviö poikkeaa laskentatiedoista, ilmanvaihdon voi säätää oletettua pienenmmällä tai suuremmalla puhallinnopeudella. Valloxin tasavirtapuhaltimilla varustetuissa ilmanvaihtokoneissa puhallinnopeudet voi esivalita portaattomasti ILMANVAIHDON SUUNNITTELU MITOITUS Valintaesimerkki Ilmanvaihtokone tuottaa 50 dm³/s teholla 47%, mikäli kanavistoon riittää n. 50 Pa paineenkorotus. Mikäli paineenkorotusta tarvitaan 250 Pa, järjestelmä joudutaan säätämään teholla 72% ja suurin sallittu SFP-luku ylittyy. 1 Poissaoloilmanvaihto 2 Perusilmanvaihto = 0,5 kertainen 3 Tehostusilmanvaihto = Tilakohtaiset arvot Esimerkki SFP-luvun laskennasta: Ilmavirta 50 dm³/s Säätö teholla 47%: 48 (W) 50 (dm³/s) = 0,96 (SFP) Säätö teholla 72%: 105 (W) 50 (dm³/s) = 2,10 (SFP)* *) Ei täytä määräyksiä! Painehäviö kanavistossa. Kokonaispaine (Pa) Sähköteho (W) SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,5 SFP, kw / (m 3 /s) 1,0 31% 47% 42% 1 54% 59% 2 66% 72% Tilavuusvirta 54% 59% 66% 72% 100% 42% 47% 31% dm 3 /s 100% Suositeltava toiminta-alue 110 dm 3 /s m 3 /h Tilavuusvirta m 3 /h 147 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

150 12.4 ILMANVAIHDON SUUNNITTELU KONEEN SIJOITUS 12.4 KONEEN SIJOITUS Koneen paras sijoituspaikka on keskeisellä paikalla, josta kanavat on helppo kuljettaa huonetiloihin ja ulos. Yleensä on eduksi, jos ilmanvaihtokone sijaitsee lähellä märkätiloja. Koneen sijoituspaikkaa valittaessa on huomioitava sen ympäristöönsä aiheuttama laiteääni sekä huollon vaatima tila. Seinän, jolle kone asennetaan, on oltava ääntä vaimentava. Konetta ei saa kiinnittää makuuhuoneeseen rajoittuvaan seinään. Koneen päällä kanavan seinämän läpi tuleva ääni pitää myös huomioida eikä se saa kulkeutua esim. makuuhuoneen välikattoon. Hyviä asennuspaikkoja ovat tekniset tilat tai apukeittiö, missä on muitakin kodinkoneita. Myös ulkopuolisten vesi-, sähkö- ja kondenssivesiliitäntöjen tekeminen on syytä huomioida jo sijoituspaikkaa määrättäessä. Ilmanvaihtokone tulee sijoittaa aina lämpimään tilaan (> +10 C) ja ilmanvaihtokoneen suojausluokan tulee olla asennustilaan riittävä. Ilmanvaihtokoneen ohjain tulee sijoittaa lämpimään kuivaan tilaan. IP 34 >+10 C Ilmanvaihtokonetta ei tule sijoittaa eri paloalueelle (esim. autotalliin tai pannuhuoneeseen) kuin asunto Ilmanvaihtokonetta ei tule kiinnittää ääntä vahvistavaan, onttoon seinään, vaan ääntä vaimentavaan, eristettyyn seinään. Huomioi myös sähköliitännät sekä ohjaimen ja mahdollisten ilmanlaatuantureiden, takkakytkimien ja ulkoisen ohjauksen kaapeloinnit. Anturien, ohjaimien yms. vaatima kaapelityyppi löytyy kunkin koneen teknisestä ohjeesta. 148

151 12.5 VENTTIILIEN SIJOITUS JA VALINTA 12.6 KANAVISTON SUUNNITTELU Huoneiden ilmanvaihtoventtiilit on usein järkevää sijoittaa rakennuksen keskivyöhykkeelle. Silloin ilmanvaihtokanavien asennus helpottuu, samoin kuin niiden mahdollinen eristäminenkin. Myös huoneen ilmanvaihtuvuuden hyötysuhde on usein parempi, kun venttiili sijoitetaan keskivyöhykkeelle. Asuinkäytössä venttiilien maksimi-ilmavirta venttiiliä kohden on n. 17 dm³/s. Silloin ne ovat myös ääniteknisesti halutulla alueella. Mikäli huoneeseen tarvitaan enemmän ilmanvaihtoa kuin 17 dm³/s, on käytettävä useampia venttiileitä ja tasattava ilmavirrat. Venttiilien mitoituksessa on huomioitava myös ilmanvaihdon tehostus. Yleensä pienempien kuin 125 mm venttiileiden käyttöä tulee välttää ILMANVAIHDON SUUNNITTELU VENTTIILIT JA KANAVISTO Kun koneen ja venttiilien sijoituspaikat on valittu, pitää niiden välille suunnitella kanavisto. Samoin ulkoilman tuonti koneelle ja jäteilman johtaminen ulos on ratkaistava. Ilmanvaihtokanavat kannattaa aina sijoittaa lämpimiin tiloihin höyrysulun sisäpuolelle. Silloin tulo- ja poistokanavia ei tarvitse lainkaan lämpöeristää, eikä höyrysulkuun tarvitse tehdä tarpeettomia reikiä. Ullakolle sijoitetuissa kanavissa ilma jäähtyy jonkin verran talvella eristyksestä huolimatta. Poistoilman jäähtyminen talvella huonontaa ilmanvaihtolaitteen hyötysuhdetta ja kasvattaa ilmanvaihdon jälkilämmityksen energiankulutusta. Kesällä tuloilman lämpiäminen kuumalla ullakolla pienentää ilmanvaihdon muutenkin pientä viilennystehoa. Kanaville tulisikin jo rakennuksen suunnitteluvaiheessa varata höyrysulun lämpimältä puolelta asennustilaa, jotta kanavisto voidaan suunnitella mahdollisimman lyhyeksi ja yksinkertaiseksi. Kanavistossa tulee olla mahdollisimman pieni painehäviö. Hyvälläkään ilmanvaihtokoneella ei saavuteta vaadittavaa SFP-lukua, mikäli kanavisto on pitkä tai ahtaasti mitoitettu. Kanavisto tulee suunnitella niin, että kaikkien venttiileiden takana on mahdollisimman samanlainen paine-ero. Suositeltava paine-ero on alle 20 Pa. Silloin koneen lähellä olevia venttiileitä ei tarvitse kuristaa ja kauimmaisille venttiileillekin saadaan riittävä ilmavirta. Suositeltava ilman enimmäisvirtausnopeus normaalikäytössä on tulo- ja poistokanavissa alle 3 m/s. Jäte- ja ulkoilmakanavissa nopeudet voivat olla suurempia. Vallox BlueSky-kanavaa käytettäessä maksimi-ilmavirtaa 8 dm³/s ei tule yleensä ylittää. Hyvin suunnitellussa kanavistossa ilmavirrat on helppo säätää, järjestelmä on hiljainen ja puhaltimien energiankulutus on vähäistä. Maksimi-ilmavirta kanavassa, kun ilmannopeus on alle 3 m/s ø 63 mm Vallox BlueSky 8 dm³/s 2 x ø 63 mm Vallox BlueSky 16 dm³/s ø 100 mm ø 125 mm ø 160 mm ø 200 mm ø 250 mm 25 dm³/s 40 dm³/s 60 dm³/s 90 dm³/s 150 dm³/s 149 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

152 12.7 ILMANVAIHDON SUUNNITTELU ÄÄNENVAIMENNUS 12.7 ÄÄNENVAIMENNUS Äänenvaimennuksella halutaan estää puhallinäänen siirtyminen huonetilaan tai äänien siirtyminen kahden eri huoneen välillä. Vallox BlueSky -ilmanjakojärjestelmää käytettäessä suoraa kanavayhteyttä huoneiden välillä ei ole, jolloin huoneiden valiseen vaimennukseen ei ole tarvetta. Joidenkin ilmanvaihtokonemallien yhteyteen voidaan asentaa erillinen äänenvaimennusosa korvaamaan kanavistoäänenvaimennus tai osa siitä. Puolenkertaisella ilmanvaihdolla tulisi pyrkiä taustamelun äänitasoa hiljaisempaan äänitasoon. Määräysten sallima äänitaso on usein korkeampi kuin huonetiloissa oleskelevien häiritseväksi aistima äänitaso. Ilmanvaihdon aiheuttama äänitaso lasketaan vähentämällä ilmanvaihtokoneen kanavistoon tuottamasta äänen tehotasosta äänenvaimennuksen ja päätelaitteen KANAVISTON ÄÄNENVAIMENNUS Vallox 096 MV, teho 47%, ilmavirta n. 38 l / s aikaansaama vaimennus oktaavikaistoittain. Tähän lisätään venttiilin aiheuttama äänitaso niin ikään oktaavikaistoittain. Alhaisella kanavapaineella ja oikein säädettynä venttiilin äänitasolla ei kuitenkaan yleensä ole käytännön merkitystä. Loppusummasta lasketaan A-painotettu äänen tehotaso, joka kuvaa äänen voimakkuutta huoneessa. Alle 20 db(a):n äänitasoilla eroja ei enää kannata huomioida koska yleensä taustamelu on tätä voimakkaampaa. Ilmanvaihtokanavan aiheuttamaa ääntä ja äänenvaimennusta ei yleensä tarvitse huomioida, koska riittävän alhaisilla ilman nopeuksilla vaimennus kumoaa aiheutetun äänen. Ilmanvaihtokoneiden äänitiedot löytyvät kunkin koneen teknisistä tiedoista. = ei täytä määräyksiä Sallittu äänitaso makuuhuoneessa 28 db(a), sallittu äänitaso pesuhuoneessa 38 db(a) Äänen painetaso huoneessa db(a) (TINO-venttiilin päätevaimennus huomioitu) Tulo Poisto Ilman äänenvaimentimia BlueSky jakolaatikko, 10 lähtöä Äänenvaimennin 125x Vallox äänenvaimennin 125x <20 Vallox äänenvaimennin 125x450 + Vallox BlueSky -jakolaatikko 10 lähtöä <20 <20 Vallox äänenvaimennin 125x900 + Vallox BlueSky -jakolaatikko 10 lähtöä <20 <20 Esimerkkejä eri äänenvaimennuksen vaikutuksesta ilmanvaihtojärjestelmän aiheuttamaan äänitasoon. Ilmanvaihtokoneen tuloilmakanavassa ääntä on huomattavasti enemmän kuin poistoilmakanavassa. Lisäksi makuuhuoneissa äänitaso koetaan yleensä häiritsevämmäksi kuin esimerkiksi pesuhuoneessa, joten etenkin tuloilmakanaviston äänenvaimennukseen on jo suunnitteluvaiheessa kiinnitettävä erityistä huomiota. Laskelmassa ei ole huomioitu huonevaimennusta. Pienessä laatoitetussa pesuhuoneessa on pienempi huonevaimennus kuin suuremmissa huoneissa. ILMANVAIHTOKONEEN VAIPAN LÄPI HUONETILAAN TULEVA ÄÄNI Ilmanvaihtokoneesta tulee ääntä huonetilaan sekä koneen vaipan läpi että koneen päältä kanaviston seinämän läpi. Eniten ääntä on ilmanvaihtokoneen tuloilmakanavassa ja jäteilmakanavassa. Kanaviston seinämän läpi tullut ääni voi kulkeutua kattomateriaalin läpi huoneeseen, jossa kone on. Ääni voi kulkeutua myös avoimien rakenteiden kautta viereiseen huoneeseen. Ilmanvaihtokoneen äänitaso vaipan läpi on ilmoitettu A-painotettuna 10 m 2 ääniabsorptiona. Pienessä laatoitetussa pesuhuoneessa ääni kuuluu paremmin kuin suuressa huoneessa. Ääni voi myös ohittaa äänenvaimentimen alaslaskussa tai kotelossa. Äänen kulku on tällöin estettävä esim. pesuhuoneen ja makuuhuoneen katon välillä. Kanavan seinämän läpi tulevaa ääntä voi vaimentaa kanavan ympäri asennettavalla äänenvaimennusmateriaalilla tai massiivisemmalla kanavarakenteella. Ulko- ja jäteilmakanavan äänieristyksessä on huomioitava kondenssieristys. Ilmanvaihtokoneelta huonetilaan tulevaa ääntä vaimennetaan kanaviston äänenvaimentimilla, mutta ääntä voi tulla myös kanavan seinämän läpi huonetilaan, jossa kone on, tai koteloiden ja alaslaskujen kautta viereisiin huoneisiin. Äänen kulkeutuminen esim. pesuhuoneen katosta makuuhuoneen kattoon tulee estää. 150

153 12.8 LIITÄNNÄT KONDENSSIVESILIITÄNNÄT Ilmanvaihtokoneiden lämmöntalteenottokenno kondensoi vettä, kun ulkoilma on kylmää ja poistoilmassa on kosteutta. Jos huoneilmassa on paljon kosteutta esim. suihkun tai pyykin kuivatuksen takia, kondenssivettä voi kertyä jopa useita litroja päivässä. Ilmanvaihtokoneen kondenssivesi tulee johtaa lattiakaivoon tai pesualtaan vesilukkoon, ei koskaan suoraan viemäriin. Kun tiedetään, että kosteuskuormitus on olematonta, kuten esim. luokkahuoneissa, voidaan tiivistyneen kosteuden keräämiseen käyttää myös haihdutusallasta. Lähes kaikki Vallox-ilmanvaihtokonemallit on varustettu patentoidulla Vallox Silent Klick -vesilukolla, joka estää veden aiheuttaman äänen vesilukon kuivuessa. Asennus voidaan tehda vesilukolta eteenpain muovi- tai kupariputkella. Viemarointi on tehtava vesilukon jalkeen koko matkalta laskevaksi. Esimerkki integroidulla liesikuvulla varustetun Vallox K-mallin kondenssivesikytkennästä ILMANVAIHDON SUUNNITTELU LIITÄNNÄT Vallox Silent Klick -vesilukon asennus pohja-altaaseen. Kondenssivesiputken tulee olla ilmanvaihtokoneen vesilukon jälkeen jatkuvasti laskeva. Mikäli putkessa on nousua, se estää veden poistumisen ilmanvaihtokoneesta. Vallox Silent Klick -vesilukon asennus seinälle. Kulmayhde koneen alla vie vähemmän tilaa kuin vesilukko. Haihdutusallas 151 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

154 12.8 ILMANVAIHDON SUUNNITTELU LIITÄNNÄT OHJAIMET JA ANTURIT Ilmanvaihtolaitteen kiinteä ohjain kannattaa sijoittaa paikkaan, josta sitä on helppo käyttää, esim. eteiseen, jotta ilmanvaihdon tarpeenmukainen säätö on mahdollisimman vaivatonta. Hiilidioksidianturit kannattaa sijoittaa ainakin makuuhuoneisiin sekä mahdollisesti olohuoneeseen tms. tilaan, jossa saattaa tilapäisesti olla normaalimitoitusta enemmän ihmisiä. Kaikkiin kosteisiin tiloihin on suositeltava asentaa kosteusanturi, jotta ilmanvaihtokone reagoi nopeasti kohonneeseen ilmankosteuteen. Ohjaimien ja anturien vaativat kaapeloinnin niiden ja ilmanvaihtokoneen välille. LAN Uusimpia ilmanvaihtokoneita on mahdollista ohjata myös pilvipalvelun kautta, on koneelle on asennettava LAN-kaapeli. Samoin taloautomaatioliitännän tarvitsema johdotus tulee ottaa suunnitteluvaiheessa huomioon. 152

155 12.9 TULOILMAN LÄMMITYS Ilmanvaihtokone lämmittää talvella sisään tulevaa ilmaa poistoilman lämmöllä. Mikäli tuloilman lämpötila on lämmöntalteenottokennon jälkeen alhaisempi kuin haluttu sisälle puhallettavan ilman lämpötila, tuloilmaa voidaan lämmittää lisää konemallista riippuen joko sähköisellä tai nestekiertoisella jälkilämmityspatterilla. Mitä parempi hyötysuhde ilmanvaihtokoneen lämmöntalteenotossa on, sitä vähemmän tuloilmaa tarvitsee jälkilämmityksellä lämmittää. Korkean hyötysuhteen vastaristivirtakennot kykenevät lämmittämään tuloilman lähes ympäri vuoden yli +17 C asteeseen. Tuloilman lisälämmitys on silloin lähes tarpeetonta eikä vesipatterin korkeampia hankinta- ja asennuskustannuksia ole mahdollista kuolettaa järkevässä ajassa. Tuloilman lämpötilaa ei kannata nostaa tarpeettoman korkeaksi, vaan se tulee säätää muutama aste huoneilmaa viileämmäksi. Silloin ilmanvaihdolla saadaan aikaan myös pieni viilentävä vaikutus silloin, kun esim. takka tai aurinko tuo talvella asuntoon ylimääräistä lämpökuormaa. Mikäli ilmanvaihtokoneessa on nestekiertoinen jälkilämmityspatteri, sen jäätymättömyys on talvella turvattava myös toimintahäiriön, kuten pumppurikon tai sähkökatkoksen aikana. Mikäli ulkoilmakanava on lyhyt, nestepatteriin on tehtävä jäätymätön kytkentä esim. vesi-glygoliliuoksella tai ulkoilmakanava on varustettava itsestään automaattisesti sulkeutuvalla pellillä. Jälkilämmityspatterin energiantarve kwh/v (Ilmavirta 40 dm³/s, Keski-Suomi) Vuosihyötysuhde Tuloilman lämpötilan asetusarvo 16 C 18 C 20 C 22 C Energiantarve kwh / a Vallox % Vallox 95 50% Mitä parempi hyötysuhde ilmanvaihtokoneen lämmöntalteenotossa on, sitä vähemmän tuloilmaa tarvitsee jälkilämmityksellä lämmittää ILMANVAIHDON SUUNNITTELU TULOILMAN LÄMMITYS 153 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

156 12.10 ILMANVAIHDON SUUNNITTELU ULKOILMA JA JÄTEILMA ULKOILMA JA JÄTEILMA ULKOILMAN SISÄÄNOTTO Ilmanvaihtokoneen ulkoilma on suositeltavaa ottaa talon itä- tai pohjoisseinältä, jotta vältetään auringon tuloilmaa lämmittävä vaikutus. Ulkosäleikkö tulee sijoittaa välttäen jätekatosten, pysäköintipaikkojen ja vilkasliikenteisten katujen läheisyyttä. Ulkosäleikköä ei tule myöskään sijoittaa parvekkeelle tai sisänurkkaukseen, johon saattavat kerääntyä autojen pakokaasut, tupakansavut tai muut hajut tai jossa lumi voi tukkia sen. Ulkosäleikössä tulee olla mahdollisimman pieni virtausvastus. Ulkosäleikön vapaa virtauspinta-ala tulee olla vähintään yhtä suuri kuin ulkoilmakanavan poikkipinta-ala. Ulkosäleikön tulee säleikkötyypistä riippuen olla yleensä 1 2 kokoluokkaa kanavaa suurempi eikä siinä saa olla hyönteisverkkoa. JÄTEILMAN ULOSPUHALLUS Ilmanvaihtokoneen jäteilma voidaan puhaltaa ulos vesikatolla sijaitsevasta kattoläpiviennistä tai seinään kiinnitetystä seinäpuhalluslaitteesta. Jäteilma tulee johtaa ulos rakennuksesta siten, että se ei aiheuta rakenteille kosteuskuormitusta eikä hajuhaittaa esim. terassille tai parvekkeelle. Jos jäteilma johdetaan katolle, on suunnitellussa huomioitava, ettei se talvella sulata lunta katolta. Seinäpuhalluksessa pitää huomioida, ettei puhalluksen alueella ole rakennuksia tai muita esteitä. Seinäpuhalluslaitetta ei saa sijoittaa välittömästi räystään tai muun tason alle eikä sisänurkkaukseen, ettei poistoilmassa oleva kosteus tiivisty talon ulkorakenteisiin. Kattolapiviennin tai seinapuhalluslaitteen tulee laitteen tyypista riippuen olla yleensa 1 2 kokoluokkaa jateilmakanavaa suurempi. Ulkoilman sisäänotto ja jäteilman ulospuhallus voidaan toteuttaa Vallox Out/In seinäpuhallus- ja ilmanottolaitteella, joka ei mahdollista jäteilman ja ulkoilman sekoittumista haitallisesti. Varmista oman rakennuspaikkakunnan rakennusvalvonnasta mahdolliset erityisvaatimukset jäteilman seinäpuhalluksen osalta. X Y X Y Seinäpuhalluslaitteen pystyetäisyys esim. räystäästä tulee olla vähintään yhtä suuri kuin räystään pituus. Laitteen valmistajan asennusohjeita tulee noudattaa. 154

157 Jotta huoneiston ilmanvaihto toimii halutulla tavalla, on huoneista, joihin tuloilma johdetaan, oltava siirtoilmareitit muihin tiloihin. Helpoin toteutustapa on jättää oven alta kynnykset pois, jolloin oven ollessa suljettunakin ilma pääsee virtaamaan sen alitse. Mikäli huoneeseen halutaan tiivis, ääntä vaimentava ovi, pitää rakentaa erilliset siirtoilmareitit äänenvaimennusloukkuineen. Jos huoneeseen tuodaan ja sieltä poistetaan yhtä paljon ilmaa, siirtoilmareittiä ei tarvita. Siirtoilmareittinä voidaan oviraon sijaan käyttää myös ääntä vaimentavaa siirtoilmasäleikköä LxH SAUNAN ILMANVAIHDON SUUNNITTELUN PERIAATE Tuloilma tuodaan kiukaan yläpuolelle seinään tai kattoon ja poistoilma poistetaan lauteiden alta n. 30 cm lattiasta. Avattavaa poistoventtiiliä saunan kattoon ei tarvita. Tuloilma katosta kiukaan läheisyydestä Älä asenna kiukaan lämpötila-anturista poispäin suunnattua tuloilmaventtiiliä alle 500 mm etäisyydelle tai suuntaamatonta tuloilmaventtiiliä alle 1000 mm etäisyydelle anturista. Noudata kiuasvalmistajan ohjeita. Poistoilma lattian läheltä VTT LIEDEN KÄRYNPOISTO Lieden kärynpoisto on yleensä suositeltavaa toteuttaa erillisellä järjestelmällä liesituulettimella tai liesikupuhuippuimuri-yhdistelmällä. Erillisellä järjestelmällä lieden poistoilmavirta on yleensä oleellisesti suurempi kuin ilmanvaihtokoneella aikaansaatu poistoilmavirta. Kerros- ja rivitaloasunnoissa sekä pienehköissä lomaasunnoissa kärynpoisto voidaan toteuttaa myös ilmanvaihtokoneen ja lämmön talteenoton kautta, eikä sille ole teknistä tai rakennusmääräyksiin perustuvaa estettä. Mikäli liesikuvun kärynpoisto kytketään ilmanvaihtokoneeseen, liesikuvun poistoilman pitää mennä myös lämmöntalteenottokennon kautta, jotta poistoilman lämpöenergia pitää lämmöntalteenottokennon talvellakin sulana. Vinkit parempaan kärynpoistoon Parhaimman kärynpoiston mahdollistaa hyvän kärynsieppauskyvyn omaava ja riittävän alas asennettu liesikupu ja liesikuvun kanavan väljä mitoitus. Rasvasuodatin on pestävä riittävän usein. Apuna on myös ilmanvaihdon automaattinen tehostus lieden läpän auetessa, joka voidaan toteuttaa tuomalla liesikuvun ajastinläpän asentotieto ilmanvaihtokoneelle. Liesikuvussa tulee olla volyymiosa, johon höyry kerääntyy pois imettäväksi. Tasapohjaisesta liesikuvusta käryt karkaavat helposti huoneilmaan. Seinän vieressä kärynpoisto toimii paremmin kuin saarekekeittiössä. 155 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta ILMANVAIHDON SUUNNITTELU SIIRTOILMAREITIT, SAUNA JA LIEDEN KÄRYNPOISTO SIIRTOILMAREITIT

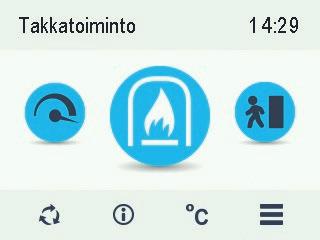

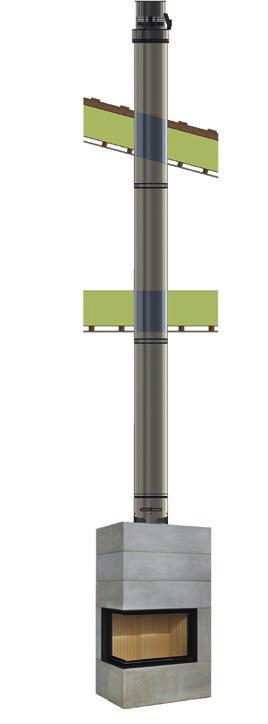

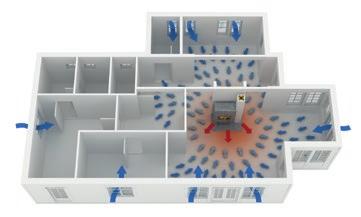

158 12.14 ILMANVAIHDON SUUNNITTELU TULISIJAT TULISIJAT Palamisilman järjestäminen tulisijoille on esitettävä ilmanvaihtosuunnitelmassa. Koska tiiviissä talossa tulisijan tarvitsema palamisilma ei voi tulla ulkoseinärakenteen vuotona, jokaiselle tulisijalle on tuotava palamisilmakanava ulkoa tulisijavalmistajan suositta- maan paikkaan. Jos palamisilma otetaan hallitsemattomasti ulkoseinärakenteiden läpi tai raitisilmaventtiilin kautta, on olemassa vaara, että siitä aiheutuu paikallisia veto-ongelmia ja huoneilman kosteuden tiivistymistä rakenteisiin. Mikäli tulisija ottaa palamisilman huonetilasta, se jäähdyttää koko rakennusta. Kuvat Härmäair TAKAN PALAMISILMA Palamisilmakanava on suunniteltava niin, ettei se jäähdytä huonetilaa tai rakenteita. Palamisilmakanava on lämpimässä tilassa eristettävä umpisolueristeellä, jotta se ei aiheuta kondenssivesivaurioita. Palamisilmakanava on varustettava sulkuventtiilillä. Takan palamisilman hallittuun sisääntuomiseen on monia ratkaisuja. Noudata takan valmistajan ohjeita. 156

159 NunnaUuni Oy Takan tuottama lämpö nousee ylöspäin. Takan lämmön leviämistä asuntoon voidaan tehostaa asentamalla tuloilmaventtiili takan yläpuolelle. Jo pienellä tuloilmavirralla saadaan aikaan suuren ilmamassan siirtyminen ja katon rajaan nousseen lämpimän ilmamassan sekoittuminen viileämpään huoneilmaan. Takan päälle ei tule sijoittaa poistoilmaventtiiliä. Oikein tuotuna takan palamisilma ei aiheuta vedon tunnetta eikä tiiviissäkään talossa tule tarvetta ikkunoiden availulle ILMANVAIHDON SUUNNITTELU TULISIJAT Ilmanvaihtokoneen takkatoiminnolla voidaan aiheuttaa taloon hetkeksi ylipaine, joka helpottaa takan sytyttämistä. Takkatoiminnolla ei voi korvata palamisilmakanavaa. HärmäAir 157 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

160 158

161 ASENNUSESIMERKKEJÄ ASENNUSESIMERKKEJÄ 159 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

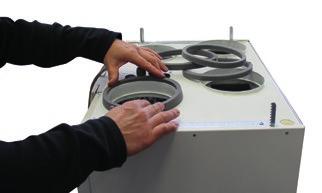

162 13.1 ASENNUSESIMERKKEJÄ ILMANVAIHTOKONEEN ASENNUS 13.1 ILMANVAIHTOKONEEN ASENNUS Ennen koneen asennusta on tutustuttava koneen mukana toimitettavaan ohjeeseen, josta ilmenevät koneen asennusmahdollisuudet. Huomioi myös sähköliitännät sekä ohjaimen ja mahdollisten ilmanlaatuantureiden, takkakytkimien ja ulkoisen ohjauksen kaapeloinnit. Anturien, ohjaimien yms. vaatima kaapelityyppi löytyy kunkin koneen teknisestä ohjeesta. Ilmanvaihtokone voidaan mallista riippuen kiinnittää seinään, ripustaa kattoasennuslevyn avulla tai koneen omilla kiinnikkeillä kattorakenteisiin tai asentaa lattiaasennusjalustalle. Konemallista riippuen seinä-, kattotai lattia-asennustarvikkeet voivat olla lisävarusteita, eikä kaikkia asennustapoja ole käytössä kaikkien konemallien kanssa. Seinän, jolle kone asennetaan, on oltava ääntä eristävä. Kiinnityksessä on huomioitava, että rakenteet kestävät koneen painon. Lisäksi kone on asennettava sivuiltaankin irti rakenteista ja huomioitava huoltoluukun aukeaminen ja koneen vaatima huoltotila. Asennustavasta riippumatta on varmistettava, että kone on vaaka- ja pystysuorassa, jotta kondenssivesi pääsee esteettä poistumaan koneesta. Ennen koneen asentamista tulee varmistaa, että koneen sähkö- ja putkikytkennät voidaan tehdä valmiiksi koneen ollessa paikallaan. Ilmanvaihtokonemallilla on erilaisia asennustapoja, mutta kaikki asennustavat eivät koske kaikkia malleja. Yllä on ilmanvaihtokone lattia-asennusjalustalla ja ilmanvaihtokone kattoasennuslevyllä. Ilmanvaihtokone kiinnitettynä kattoon Eristetyllä yläpohjan läpivientilevyllä voidaan varmistaa höyrysulun tiiviys ilmanvaihtokoneen päällä. Ilmanvaihtokone seinäkiinnityslevyllä: Varmista aina, että ilmanvaihtokone tulee suoraan. Lämpimässä tilassa ulko- ja jäteilmakanava pitää kondenssieristää. Eristys tulee tehdä huolellisesti myös koneen päällä koneen ja kattoasennuslevyn välissä. 160

163 13.2 KANAVISTON ASENNUS KANAVIEN ERISTYS Tulo- ja poistoilmakanavat kylmässä tilassa, yläpohjan eristeessä tai sen yläpuolella Kanavassa kulkevan ilman lämpötila yli + 10 C Mikäli kanavat asennetaan kylmään tilaan, ne tulee lämpöeristää. Ilmanvaihtokanavien lämpöeristyksen tulisi olla yhtä hyvä kuin talon muunkin lämpöeristyksen. Tuloilmakanavan puutteellinen eristys kylmässä tilassa aiheuttaa tuloilman jäähtymistä ja voi tuntua vetona. Poistoilmakanavan puutteellinen eristys huonontaa lämmön talteenoton hyötysuhdetta, ja lisää jälkilämmityksen energiankulutusta. Jos rakennuksen vaipan höyrysulku joudutaan lävistämään ilmanvaihtokanavilla, pitää lävistykset tehdä ilmatiiviiksi, jotta sisäilman kosteus ei karkaa näistä vuotokohdista eristekerroksiin. Tätä varten on saatavissa myös valmiita läpivientien tiivistysosia. KANAVASSA KULKEVAN ILMAN LÄMPÖTILA YLI +10 C Poistoilmakanava Tuloilmakanava Kanavat levyvillassa Höyrysulku Kanavat puhallusvillassa KATTOTUOLI Höyrysulku Ei suositeltava vaihtoehto Eriste 2 x 5 cm Ei höyrytiivistä ulkopintaa 13.2 ASENNUSESIMERKKEJÄ KANAVISTON ASENNUS VALLOX BLUESKY -KANAVAT YLÄPOHJAN ERISTEESSÄ Kanavassa kulkevan ilman lämpötila yli + 10 C Ullakkoasennuksessa halkaisijaltaan ohut Vallox BlueSky -kanava ei yleensä tarvitse puhallusvillan lisäksi muuta eristystä, kun kanava asennetaan lähelle höyrysulkua. Riittävä eristyspaksuus kanavan päällä on varmistettava, mikäli kanava on asennettu irti höyrysulusta. Mahdollisia paikallisten rakennusviranomaisten poikkeavia eristysvaatimuksia tulee noudattaa. KANAVASSA KULKEVAN ILMAN LÄMPÖTILA YLI +10 C Kanavat puhallusvillassa Poistoilmakanava Tuloilmakanava Kanavat yläpohjan eristeessä, vaihtoehto 1 Kanavat yläpohjan eristeessä, vaihtoehto 2 KATTOTUOLI Höyrysulku Höyrysulku Höyrysulku 161 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

164 13.2 ASENNUSESIMERKKEJÄ KANAVISTON ASENNUS VALLOX BLUESKY -KANAVAT LÄMPIMÄSSÄ TILASSA Kanavassa kulkevan ilman lämpötila yli + 10 C Tulo- ja poistoilmakanavat tulisi aina asentaa lämpimiin huonetiloihin. Silloin niitä ei tarvitse lämpöeristää, ja ilman jäähtyminen talvella ja lämpeneminen kesällä on lähes olematonta. Höyrysulku TULOILMAKANAVAT JÄÄHDYTETYLLE ILMALLE Kanavassa kulkevan ilman lämpötila alle + 17 C Mikäli ilmanvaihtokoneessa on kanavapatteri viilennystä varten ja tuloilman lämpötila on kesällä alle ulkoilman kastepisteen, tuloilmakanava pitää kondenssieristää umpisolueristeellä. Mikäli kondenssieristetty kylmä kanava on upotettu lämpöeristeeseen, on riski, että kondenssieristeen pinnan lämpötila laskee alle kastepisteen, ja kosteus tiivistyy kondenssieristeen pintaan. KANAVASSA KULKEVAN ILMAN LÄMPÖTILA YLI +10 C Poistoilmakanava = Ei eristettä Tuloilmakanava Kanavat alaslaskussa Sisäkattolevy tai puupaneeli 120 Koolaus VIILENNYS ILMANVAIHTOKONEELLA. KANAVASSA KULKEVAN ILMAN LÄMPÖTILA ALLE +17 C Tuloilmakanava = Umpisolueriste 2 cm BlueSky-kanavat alaslaskussa Suhteellinen kosteus >70% +22 C kondenssi Umpisolueriste 2 cm Jos tuloilmaa jäähdytetään, tuloilmakanavat on kondenssieristettävä. Kondenssieristettyä jäähdytysilmakanavaa ei tule sijoittaa yläpohjan eristeen sisälle, koska eristekerros estää kondenssieristeen pinnan lämpenemisen, ja ulkoilman kosteus saattaa tiivistyä kondenssieristeen pinnalla ja kastella yläpohjan eristeen. Höyrysulku Sisäkattolevy tai puupaneeli 120 Umpisolueriste 2cm +15 C +22 C +15 C KATTOTUOLI +17 C +20 C Höyrysulku Umpisolueriste 2 cm 162

165 ULKO- JA JÄTEILMAKANAVAT Kanavassa kulkevan ilman lämpötila alle +10 C Mikäli kylmä ulkoilmakanava tai jäteilmakanava on lämpimässä sisätilassa, se pitää kondenssieristää umpisoluisella lämpöeristeellä, jotta sisäilman kosteus ei tiivisty kylmän kanavan pinnalle. Korkean hyötysuhteen ilmanvaihtokoneissa jäteilman lämpötila voi olla alhaisimmillaan jopa -10 C. Ulko- ja jäteilmakanavaa ei saa asentaa yläpohjan eristeen sisälle, jotta kanavan kohdalla sisäilman kosteus ei tiivisty höyrysulkuun. Ullakolla jäteilmakanavan eristeen ulkopinnalla ei missään tapauksessa saa olla höyrytiivistä kosteussulkua, vaan kanavistosta vuotavan kosteuden on päästävä haihtumaan tuulettuvaan ullakkotilaan. Ulkoilmakanava on eristettävä myös ullakkotilassa, jotta ilma ei lämpene kesähelteellä eristämättömässä kanavassa, eikä kanavaan kondensoidu vettä talvella, jos ilmanvaihtokone ei jostakin syystä ole toiminnassa. Kanavassa kulkevan ilman lämpötila alle +10 C Huom! Eriste 2 x 5 cm Ei höyrytiivistä ulkopintaa Ulkoilmakanavaa ei saa asentaa välittömästi höyrysulun yläpuolelle Ulko- ja jäteilmakanava pitää kondenssieristää lämpimässä tilassa ja eristeen tulee jatkua yhtenäisenä ulkoseinän ulkopintaan saakka. Seinärakenteen sisälle ei tule tehdä kanavaliitoksia ja kanava ei saa olla sisälle päin laskeva, jotta kanavaan mahdollisesti Umpisolueriste 2 cm kulkeutuva lumi tai vesi ei jää kanavaan ASENNUSESIMERKKEJÄ KANAVISTON ASENNUS Ulko- ja jäteilmakanavaa ei saa upottaa yläpohjan eristekerrokseen. Korkean hyötysuhteen ilmanvaihtolaitteiden jäteilman lämpötila voi olla talvella alhaisimmillaan jopa 10 C. Kylmä kanava katkaisee lämpöeristekerroksen ja saattaa aiheuttaa höyrysulun sisäpinnan kondensointia kanavan kohdalla. +22 C -10 C 163 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

166 164

167 14.0 ILMANVAIHDON SÄÄTÖ JA MITTAUS 14.0 ILMANVAIHDON SÄÄTÖ JA MITTAUS 165 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

168 14.1 ILMANVAIHTOJÄRJESTELMÄN SÄÄTÖ 14.1 ILMANVAIHTOJÄRJESTELMÄN SÄÄTÖ Ilmanvaihtojärjestelmä on aina säädettävä ilmanvaihtosuunnitelman mukaisesti, jotta se toimii suunnitellulla tavalla. Oikein tehdyllä säädöllä varmistetaan paitsi jokaisen huoneen tarkoituksenmukainen ilmanvaihto, myös oikea tulo- ja poistoilmavirtojen suhde. Ylipaine rakennuksessa työntää huonekosteutta ulkovaipan rakenteisiin, kun taas liiallinen alipaine voi haitata tulipesien vetoa ja lisäksi hallitsematon vuotoilma voi tuoda epäpuhtauksia ulkoa tai seinärakenteista. Tulo-poisto -ilmanvaihtojärjestelmän SFP-luku eli puhaltimien sähkönkulutus suhteessa ilmavirtaan saa olla korkeintaan 2 kw/(m 3 /s) (RakMk D ). Tähän pääseminen edellyttää ammattitaitoista säätöä. Vallox-ilmanvaihtokoneet antavat osaavalle ilmavirtojen säätäjälle hyvät edellytykset toteuttaa hiljainen, taloudellinen ja toimiva ilmanvaihto. Uusimmissa konemalleissa voi jokaista puhallinnopeutta säätää erikseen, ja tulo- ja poistoilmavirtojen suhde on myös säädettävissä. Vallox Digit SED- ja MyVallox Control -ohjaimilla puhallinnopeuden esisäätö ja tulo-poisto -suhde tapahtuvat prosenttisäädöllä koneen asetuksista.. Vallox ProControl -ohjaimella valitaan puhaltimelle lähtevä ohjausjännite (0-10V) ohjaimen konfigurointivalikosta. Neliportaisella Vallox Simple Control -ohjaimella ja Vallox Capto PTC liesikuvulla puhaltimelle lähtevän ohjausjännitteen (0-10 VDC) esisäätö tehdään ohjaimen potentiometreillä ja jännitteet ovat mitattavissa myos ohjaimelta mittauspöytäkirjaan merkittäviksi. Vallox MC-ilmanvaihtokoneissa tulo- ja poistoilmavirtojen suhde on säädettävissä ilmanvaihtokoneen sisällä olevalla potentiometrillä. YLEISOHJEITA SÄÄTÄJÄLLE Ilmavirrat tulee säätää mahdollisimman pienellä puhallinnopeudella. Mikäli ilmanvaihto säädetään tarpeettoman suurella puhallinnopeudella ja ilmavirrat kuristetaan venttiileillä, tämä nostaa ilmanvaihtojärjestelmän äänitasoa ja lisää puhaltimien energiankulutusta. Lisäksi pienelle säädetyt venttiilit estävät ilmanvaihdon riittävän tehostuksen. Ilmavirtojen mittaus tulee tehdä aina puhtailla alkuperäissuodattimilla. Lammöntalteenotto tulee olla toiminnassa eli ohitusläppä tai kesä-talvipelti ei saa olla kennon ohitus -asennossa, koska silloin ilmavirta saattaa joissakin ilmanvaihtokoneissa poiketa talvi-ajan ilmavirrasta. Nimenomaan talvella oikea tulo/poisto-suhde on tärkeä. Ennen säätöä pitää varmistaa, että ulkosäleikössä ei ole hyönteisverkkoa. Tarkista pakkasella, ettei lämmöntalteenottokennossa ole jäätä. Koneissa, joissa on MC-sulatusautomatiikka, jäätä saattaa kertyä kennoon jonkin verran ennen sulatusjaksoa. Mikäli kennossa on jäätä, sulatusjakson saa yleensä aikaan takkakytkimellä. Sulatusjakson pituus on n. 15 minuuttia. Mittausta ei yleensä kuitenkaan kannata tehdä, mikäli ulkona on kova pakkanen tai asunnossa on poikkeuksellisen paljon kosteutta. Monissa Valloxin ilmanvaihtokoneissa on koneen päällä kiinteät tai koneen mukana toimitettavat kanavaan asennettavat ilmavirran mittayhteet. Niistä mitatun paine-eron avulla voi mitata kokonaisilmavirran. Tämä on erityisen kätevää, mikäli suunniteltuja ilmavirtoja ei saada venttiileiltä mitattua ja epäillään vuotoa tai tukosta kanavissa. 166

169 ILMAVIRTOJEN SÄÄTÖ Säädön esivalmistelu 1. Säädä venttiilit silmämääräisesti oikeaan säätöasentoon pääsääntöisesti paljon auki. Kokonaisilmavirtojen säätö koneelta 2. Mittaa koneen yli paine-ero poistopuolelta (poistoja jäteilmakanavan väliltä). Katso koneen puhallinkäyrästöltä, millä nopeudella säätö todennäköisesti toteutuu. Mittaa paine-ero sillä puhallinnopeudella kuin oletat koneen olevan oikealla toiminta-alueella sekä 1-2 pienemmällä ja 1-2 suuremmalla nopeudella. Yleensä yhteensä 3-4 nopeutta riittää. Ilmanvaihtokoneen puhallinkäyrästöllä nopeudet on voitu ilmoittaa konemallista riippuen numeroina, prosenttitehona tai säätöjännitteenä (V). Mikäli nopeudet on ilmoitettu jännitteinä, puhaltimen säätöjännitteen voi mitata ohjaimelta (mittausnastat ja S). Aloita säätö: perusilmanvaihdon ilmavirroilla Kotona-tilassa 3. Merkitse mittaustulokset ilmanvaihtokoneen teknisen ohjeen puhallinkäyrästöön kunkin nopeuden poistokäyrälle ja piirrä pisteiden mukaan viiva. Painehäviö kanavistossa. Kokonaispaine (Pa) Pa T = Tuloilma P = Poistoilma 31% PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä SFP, kw / (m 3 /s) 2,0 SFP, kw / (m 3 /s) 1,5 SFP, kw / (m 3 /s) 1,0 47% 42% 54% 59% 66% 72% 100% Tilavuusvirta (dm3/s) SFP-luku (Specific Fan Power) suositusarvo <2,0 kw/(m 3 /s) Ottoteho (yht.) (kw) Puolenkertainen ilmanvaihto Suositeltava toiminta-alue 110 dm 3 /s m 3 /h 4. Piirrä pystyviiva ilmavirta-akselilta suunnitellun kokonaispoistoilmavirran kohdalta piirtämällesi viivalle ja siitä vaakaviiva paine-eroakselille. Näin tiedät kuinka paljon paineenkorotusta koneelta tarvitaan, jotta kokonaispoistoilmavirta on oikea. SFP = (m 3 /s) 14.1 ILMANVAIHTOJÄRJESTELMÄN SÄÄTÖ Lämmöntalteenoton ohitusläppä tai kesä-talvipelti normaaliasennossa puhtailla suodattimilla tarkistamalla ulkosäleikkö Poista ulkosäleikön hyönteisverkko 5. Mittaa paine-eroa koneen yli poistopuolelta (poistoja jäteilmakanavan väliltä) ja säädä lähinnä sopivalla puhallinnopeudella tai Kotona -asennossa paine äsken saamasi painevaatimuksen mukaiseksi. Käytä säätöön ohjaimen puhallintehon prosenttiasetusta tai säätimen potentiometriä. Tämä säätö säätää vain kyseistä puhallinnopeutta. Nyt kokonaispoistoilmavirta on oikea. 6. Säädä tuloilmavirta vastaavasti mittaamalla paineero tulopuolelta (ulko- ja tuloilmakanavan väliltä). 7. Mikäli tuloilmavirta on liian suuri, pienennä tuloilmapuhaltimen nopeutta. Mikäli tuloilmavirta on liian pieni, nosta kohdassa 5 säätämääsi puhallinnopeutta, kunnes tulopuolen paineenkorotus on riittävä. Laske tämän jälkeen poistopuhaltimen tehoa, kunnes poistopuolen paine-ero on oikea. Tämä säätö vaikuttaa tulo/poisto-suhteeseen kaikilla puhallinnopeuksilla. Älä muuta tulo/poisto-suhdetta tämän jälkeen! Tulo- ja poistopuhaltimien tehoeroa ei tule säätää 30 % suuremmaksi. Hyödynnä koneen säätöominaisuuksia Puhallinnopeuksien esisäätö Puhaltimien tulo/poisto-suhde 167 Vallox Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta.

170 14.1 ILMANVAIHTOJÄRJESTELMÄN SÄÄTÖ HUONEKOHTAISTEN ILMAVIRTOJEN MITTAUS 8. Aseta ilmanvaihdon teho Kotona-profiiliin tai kohdassa 6 säätämällesi puhallinnopeudelle. Säädä suunnitellut huonekohtaiset Kotona-profiilin perusilmavirrat venttiileiltä. Mikäli ensimmäisellä säätökierroksella jonkin venttiilin ilmavirta jää vajaaksi, älä nosta ilmanvaihtokoneen pyörimisnopeutta! Koska ilmanvaihtokoneen kokonaisilmavirta on säädetty oikeaksi, jossakin toisessa venttiilissä on liian suuri ilmavirta. 9. Varmista, että suunnitelmassa olevat tehostusilmavirrat saavutetaan tai ylitetään Tehostus-profiilissa tai sopivalla puhallinnopeudella. Säädä tarvittaessa Tehostus-profiilin puhallinnopeutta. Käytä säätöön ohjaimen puhallinnopeuden prosenttiasetusta tai ohjaimen potentiometriä. Tämä säätö säätää vain kyseistä puhallinnopeutta. Nyt kokonaispoistoilmavirta on oikea. Älä muuta enää venttiilien säätöasentoja tai tulo/poistosuhdetta. 10. Mikäli ohjaimessa on vielä suurempi säätöasento, se voidaan yleensä jättää täydelle teholle. 11. Mittaa poissaoloilmavirrat (esim. 30 % pienemmät kuin perusilmanvaihto) samalla tavalla Poissaprofiilissa tai sopivalla puhallinnopeudella. Säädä tarvittaessa Poissa-profiilin puhallinnopeutta. Käytä säätöön ohjaimen puhallintehon prosenttiasetusta tai ohjaimen potentiometriä. Tämä säätö säätää vain kyseistä puhallinnopeutta. Nyt kokonaispoistoilmavirta on oikea. Älä muuta enää venttiilien säätöasentoja tai tulo/poistosuhdetta. 12. Merkitse mittauspöytäkirjaan saavutetut venttiilikohtaiset ilmavirrat ja säädössä käytetyt puhallinnopeudet (myös säätöjännite tai %-luku, mikäli sellainen ohjaimella on) sekä tulo- ja poistopuhaltimien %-luvut. Niiden ja venttiilien säätöasentojen avulla voit esim. rivitalossa monistaa ensimmäisessä asunnossa tehdyn perustyön muihin samanlaisiin asuntoihin. 13. Opasta tulevia asukkaita, millä nopeuksilla ilmanvaihtokonetta tulee eri tilanteissa käyttää. Mikäli ilmanvaihtokoneeseen on kytketty kosteus- tai hiilidioksidiantureita, kerro asukkaille niiden toiminnasta. Varmista, että ilmanvaihto on riittävä silloinkin, kun kosteusanturi pienentää ilmanvaihtoa pesuhuoneen kuivuttua rajoittamalla tarvittaessa pienintä puhallinnopeutta kiinteästi tai viikko-ohjelmalla. SÄÄDÖN JÄLKEEN Ilmavirtojen mittauksen jälkeen venttiilien säätöasennot lukitaan eikä niiden säätöasentoja tai venttiilien paikkoja saa sen jälkeen muuttaa. Mikäli venttiilissä on ns. sektorilevy, ilmavirran puhallussuuntaa voi muuttaa koko venttiiliä kääntämällä, jos ilmasuihku tuntuu tulevan oleskeluvyöhykkeelle. Ilmanvaihtokoneen puhallusnopeuksien perusasetuksia - eikä varsinkaan tulo/poisto-suhdetta - saa missään tapauksessa muuttaa ilman uutta ilmavirtojen mittausta! Venttiilejä puhdistettaessa venttiili irrotetaan niin, ettei säätöasento muutu. Pyöreät venttiilit voi kiertää katosta irti kehyksineen ja puhdistaa. Mikäli venttiilissä säätö on tehty magneettinauhalla tai tarralla, auki olevien reikien lukumäärää ei saa säädön jälkeen muuttaa. Käyttäjän opastus! On tärkeää, että tuleville asukkaille kerrotaan, miten ilmanvaihtoa käytetään. Valloxin nettisivuilta löytyvät ilmanvaihtokoneiden käyttöohjeet myös videona. 168

TUOTETIEDOT VALLOX 51K MV VALLOX 51 MV

TUOTETIEDOT VALLOX 51K MV VALLOX 51 MV TUOTETIEDOT VLLOX 5K MV VLLOX 5 MV . ILMNVIHTOKONEET TEKNISET TIEDOT VLLOX 5 MV POISTOILMN LÄMMÖNTLTEENOTON VUOSIHYÖTYSUHDELUOKK TULO-/POISTOILMMÄÄRÄT PUHLTIMIEN OTTOTEHOT Puhallinnopeudet virta dm³/s

Lisätiedot

TUOTEHINNASTO

TUOTEHINNASTO TUOTEHINNASTO 1.1.2018 www.vallox.com ILMANVAIHTOKONEET Vallox 90 MV Digitaalinen säätö, MyVallox Control -ohjain sisältyy hintaan. max. teho 85 l/s, 100 Pa ilmastossa: A+/B MC-sulatusautomatiikka tulopuhaltimen

Lisätiedot

Vallox Loimaan tehdas

Vallox Loimaan tehdas Vallox Loimaan tehdas 40 vuotta ilmanvaihdon huipputekniikkaa Loimaalla 4800 m² laajennus 2011 Automaattiset levytyökeskukset 3 kpl CNC -ohjatut särmäyspuristimet Automaattinen jauhemaalauslinja Loppukokoonpanolinjat

Lisätiedot

VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA

VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA RAIKKAAN ILMAN KOTI Toimiva ilmanvaihto parantaa asumismukavuutta ja turvaa niin perheesi kuin talosikin terveyden. Oletpa sitten rakentamassa uutta tai korjaamassa

Lisätiedot

TUOTEHINNASTO

TUOTEHINNASTO 1.7.2019 www.vallox.com Vallox 51 MV UUTUUS! Digitaalinen säätö, MyVallox Control -ohjain sisältyy hintaan. max. teho 51 l/s, 100 Pa ilmastossa: A+/A MC-sulatusautomatiikka automaattinen tehostus, integroitu

Lisätiedot

TUOTEHINNASTO

TUOTEHINNASTO TUOTEHINNASTO 1.1.2019 www.vallox.com ILMANVAIHTOKONEET Vallox 90 MV Digitaalinen säätö, MyVallox Control -ohjain sisältyy hintaan. max. teho 85 l/s, 100 Pa ilmastossa: A+/B MC-sulatusautomatiikka tulopuhaltimen

Lisätiedot

VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA

VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA RAIKKAAN ILMAN KOTI Hyvä ilmanvaihtojärjestelmä mittaa automaattisesti sisäilman laatua tuoden jatkuvasti puhdasta, suodatettua ja sopivan lämpöistä ilmaa asuintiloihin.

Lisätiedot

VALLOX TSK. VALLOX TSK mallit R ja L

VALLOX TSK. VALLOX TSK mallit R ja L VALLOX TSK mallit R ja L 2 m 3 /h Puhallinkäyrät P = Poistoilmapuhallin T = Tuloilmapuhallin PUHALTIMET 180 W Suositeltava toiminta-alue PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä

Lisätiedot

KERROSTALOILMANVAIHTO 2019

KERROSTALOILMANVAIHTO 2019 KERROSTALOILMANVAIHTO 2019 VALLOX OY Loimaa Kokonaispinta-ala 13 400 m² Automaattiset levytyökeskukset 3 kpl Särmäysautomaatti CNC-ohjatut särmäyspuristimet Kaksi automaattista jauhemaalauslinjaa Loppukokoonpanolinjat

Lisätiedot

VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA

VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA VALLOX ILMANVAIHTO PUHDAS JA RAIKAS SISÄILMA RAIKKAAN ILMAN KOTI Toimiva ilmanvaihto parantaa asumismukavuutta ja turvaa niin perheesi kuin talosikin terveyden. Oletpa sitten rakentamassa uutta tai korjaamassa

Lisätiedot

Vallox TEKNINEN OHJE. Tyyppinumero A3522-3

Vallox TEKNINEN OHJE. Tyyppinumero A3522-3 Vallox 90KSC.09.5F.5.0 Tyyppi A5- VALLOX Tyyppinumero A5- VALLOX tuotenumero VALLOX 90K SC R 8600 VALLOX 90K SC L 8700 TEKNINEN OHJE Korkean hyötysuhteen lämmöntalteenotto ( > 80 %) Energiatehokkaat integroidut

Lisätiedot

RAIKKAAN ILMAN KOTI. Ettei lämpö pääse harakoille. Ilmanvaihtojärjestelmä paras henkivakuutuksesi

RAIKKAAN ILMAN KOTI. Ettei lämpö pääse harakoille. Ilmanvaihtojärjestelmä paras henkivakuutuksesi VALLOX ILMANVAIHTO RAIKKAAN ILMAN KOTI Toimiva ilmanvaihto parantaa asumismukavuutta ja turvaa niin perheesi kuin talosikin terveyden. Oletpa sitten rakentamassa uutta tai korjaamassa vanhaa, älykäs ja

Lisätiedot

Piccolo - energiataloudellinen ilmanvaihdon pikkujättiläinen

Piccolo - energiataloudellinen ilmanvaihdon pikkujättiläinen ILMANVAIHTOA LUONNON EHDOILLA VUODESTA 1983 KERROS- JA RIVITALOIHIN Piccolo - energiataloudellinen ilmanvaihdon pikkujättiläinen Piccolo ON -mallit Pienessä asunnossa voi olla vaikeaa löytää sopivaa paikkaa

Lisätiedot

SWEGON HOME SOLUTIONS

SWEGON HOME SOLUTIONS ÄLYKÄSTÄ ILMANVAIHTOA IHMISILLE JA KODILLE TAKAA RAIKKKAAN JA TERVEELLISEN SISÄILMAN Ilmanlaadulla on valtavan suuri merkitys hyvinvoinnillemme. Se vaikuttaa yleiseen jaksamiseen ja terveyteemme. Huono

Lisätiedot

valmistaa ilmanvaihtokoneita Vallox 90 SE AC

valmistaa ilmanvaihtokoneita Vallox 90 SE AC Vallox 90 SE AC Vallox 90 SE AC Vallox Oy valmistaa ilmanvaihtokoneita Vallox 90 SE AC Sertifikaatti Nro C326/05 1 (2) Vallox 90 SE AC on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena ja sen lämmöntalteenoton

Lisätiedot

HYVÄ ILMA SISÄLLÄKIN

HYVÄ ILMA SISÄLLÄKIN POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA HYVÄ ILMA SISÄLLÄKIN Helppokäyttöistä ilmanvaihdon huipputekniikkaa 09MV 0 MV MV A+ VALLOX ILMANVAIHTOJÄRJESTELMÄ VALLOX ILMANVAIHTOJÄRJESTELMÄ Älykkäällä

Lisätiedot

valmistaa ilmanvaihtokoneita Parmair Eximus JrS

valmistaa ilmanvaihtokoneita Parmair Eximus JrS Parmair Eximus JrS Parmair Eximus JrS Air Wise Oy valmistaa ilmanvaihtokoneita Parmair Eximus JrS Sertifikaatti Nro C333/05 1 (2) Parmair Eximus JrS on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena

Lisätiedot

ECO130 LÄMMÖNTALTEENOTTOKONE. säädin (E)

ECO130 LÄMMÖNTALTEENOTTOKONE. säädin (E) ECO130 LÄMMÖNTALTEENOTTOKONE ECO130 Elektroninen säädin (E) Parmair - puhtaan ilman puolesta 25 vuoden kokemuksella AirWise Oy on merkittävä ilmanvaihtolaitteiden valmistaja sekä Suomen johtava pientalojen

Lisätiedot

Vallox osaa. ilmanvaihdon

Vallox osaa. ilmanvaihdon osaa matalaenergia- ilmanvaihdon 096 M + 096 SE + 110 SE + 15 SE TESTIVOITTJ TM Rakennusmaailma 3/013 ilmanvaihto sinun asuntoosi osaa matala- ja passiivienergiatalon ilmanvaihdon Rakentaessasi uutta tai

Lisätiedot

Kotimaiset, energiatehokkaat. Fair-80 ja -120 ec. ilmanvaihtokoneet

Kotimaiset, energiatehokkaat. Fair-80 ja -120 ec. ilmanvaihtokoneet Kotimaiset, energiatehokkaat Fair-80 ja -120 ec ilmanvaihtokoneet Fair-80 ja -120 ec -ilmanvaihtokoneet Miksi tinkiä terveellisistä olosuhteista omassa kodissa? Energiansäästöä raikkaasta sisäilmasta tinkimättä

Lisätiedot

TUOTEHINNASTO

TUOTEHINNASTO TUOTEHINNASTO 1.1.2017 www.vallox.com ILMANVAIHTOKONEET Vallox 90 MV MyVallox Control -ohjain sisältyy hintaan UUTUUS! Toimitukset alkavat helmikuussa 2017 max. teho 85 l/s, 100 Pa ristivastavirtakenno,

Lisätiedot

SunAIR RW 130 EC-LT ja RW 150 EC-LT

SunAIR RW 130 EC-LT ja RW 150 EC-LT SunAIR RW 130 EC-LT ja RW 150 EC-LT LÄMMÖNTALTEENOTTOLAITTEET Vuosihyötysuhde parasta A-luokkaa SunAIR RW 130 EC-LT SunAIR RW 150 EC-LT sisäkuva Elektroninen säädin (E) Kun ominaisuudet ratkaisevat AirWise

Lisätiedot

Vallox Oy. valmistaa. ilmanvaihtokoneita Vallox 150 Effect SE MLV (esilämmitys maalämmityspiirissä) yli 70 F G H I HUONO SÄHKÖTEHOKKUUS

Vallox Oy. valmistaa. ilmanvaihtokoneita Vallox 150 Effect SE MLV (esilämmitys maalämmityspiirissä) yli 70 F G H I HUONO SÄHKÖTEHOKKUUS Vallox 150 Effect SE MLV Vallox 150 Effect SE MLV Vallox Oy valmistaa Sertifikaatti Nro VTT C 3514 08 1 (2) ilmanvaihtokoneita Vallox 150 Effect SE MLV (esilämmitys maalämmityspiirissä) Vallox 150 Effect

Lisätiedot

Multi TEKNINEN OHJE. Vallox TSK. Mallit: Tyyppi TSK MULTI 50 3601 TSK MULTI 80 3600. VALLOX TSK Multi 50. VALLOX TSK Multi 80. Simple Control ohjain

Multi TEKNINEN OHJE. Vallox TSK. Mallit: Tyyppi TSK MULTI 50 3601 TSK MULTI 80 3600. VALLOX TSK Multi 50. VALLOX TSK Multi 80. Simple Control ohjain Vallox TK Multi 0 0.0.F 0..0 Tyyppi 0/0 Tyyppi 0/00 VALLOX Tyyppi TK MULTI 0 0 TK MULTI 0 00 VALLOX TK Multi 0 VALLOX TK Multi 0 Pienen korkeutensa vuoksi monipuolisesti sijoitettava matalaenergia ilmanvaihtokone

Lisätiedot

RAIKAS ILMA KEITTIÖÖSI

RAIKAS ILMA KEITTIÖÖSI RAIKAS ILMA KEITTIÖÖSI Vallox liesikuvut ja -tuulettimet Ampumahiihtäjä Kaisa Mäkäräinen WWW.VALLOX.COM KEITTIÖN KÄRYNPOISTO VALLOX VIE KÄRYT KEITTIÖSTÄ Hyvään ruokaan kuuluu herkulliset tuoksut. Ruuanlaiton

Lisätiedot

600e-hp-co LÄMMÖNTALTEENOTTOLAITE, POISTOILMALÄMPÖPUMPPU JA JÄÄHDYTYS. Smart-käyttöliittymä

600e-hp-co LÄMMÖNTALTEENOTTOLAITE, POISTOILMALÄMPÖPUMPPU JA JÄÄHDYTYS. Smart-käyttöliittymä 600e-hp-co LÄMMÖNTALTEENOTTOLAITE, POISTOILMALÄMPÖPUMPPU JA JÄÄHDYTYS 600e-hp-co Smart-käyttöliittymä Huippuunsa vietyä lämmöntalteenottoa ja jäähdytystä AirWise Oy on merkittävä ilmanvaihtolaitteiden

Lisätiedot

MYVALLOX-ILMANVAIHTOKONEIDEN JA VALLOX AITO KOTILÄMMÖN OHJAUSTAVAT VALLOX-LIESIKUVUILLA

MYVALLOX-ILMANVAIHTOKONEIDEN JA VALLOX AITO KOTILÄMMÖN OHJAUSTAVAT VALLOX-LIESIKUVUILLA Suunnitteluohje ja sähkökytkennät Voimassa alkaen 3.2.2015 Päivitetty 6.11.2018 MYVALLOX-ILMANVAIHTOKONEIDEN JA VALLOX AITO KOTILÄMMÖN SUUNNITTELUOHJE JA SÄHKÖKYTKENNÄT MyVallox Control -ohjain Vallox

Lisätiedot

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox TSK Multi 50 MC

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox TSK Multi 50 MC Vallox TSK Multi 50 MC Vallox TSK Multi 50 MC Vallox Oy valmistaa ilmanvaihtokoneita Vallox TSK Multi 50 MC Sertifikaatti Nro VTT-C-11031-14 1 (2) Vallox TSK Multi 50 MC on tarkoitettu käytettäväksi asunnon

Lisätiedot

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox 75

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox 75 Vallox Oy valmistaa ilmanvaihtokoneita Vallox 75 Sertifikaatti Nro VTT--843-21-06 Myönnetty 22.8.2006 Päivitetty 17.2.2012 1 (2) Vallox 75 on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena ja sen

Lisätiedot

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox 90 MC. yli 70 60-70 50-60 D E F G H I 40-50 30-40 20-30 10-20 1-10 HUONO SÄHKÖTEHOKKUUS.

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox 90 MC. yli 70 60-70 50-60 D E F G H I 40-50 30-40 20-30 10-20 1-10 HUONO SÄHKÖTEHOKKUUS. Vallox 90 MC Vallox 90 MC Vallox Oy valmistaa ilmanvaihtokoneita Vallox 90 MC Sertifikaatti Nro VTT-C-7697-11 1 (2) Vallox 90 MC on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena ja sen lämmöntalteenoton

Lisätiedot

Energiataloudellinen uudisrakennus tai lyhyt takaisinmaksuaika yhdistämällä energiasaneeraus Julkisen rakennuksen remonttiin

Energiataloudellinen uudisrakennus tai lyhyt takaisinmaksuaika yhdistämällä energiasaneeraus Julkisen rakennuksen remonttiin Energiataloudellinen uudisrakennus tai lyhyt takaisinmaksuaika yhdistämällä energiasaneeraus Julkisen rakennuksen remonttiin Timo Luukkainen 2009-05-04 Ympäristön ja energian säästö yhdistetään parantuneeseen

Lisätiedot

IIWARI Ex, Kx, MxE LÄMMÖNTALTEENOTTOKONEET. IIWARI Ex IIWARI Kx IIWARI MxE 180 Elektroninen säädin (E)

IIWARI Ex, Kx, MxE LÄMMÖNTALTEENOTTOKONEET. IIWARI Ex IIWARI Kx IIWARI MxE 180 Elektroninen säädin (E) IIWARI Ex, Kx, MxE LÄMMÖNTALTEENOTTOKONEET IIWARI Ex IIWARI Kx IIWARI MxE 180 Elektroninen säädin (E) Parmair - puhtaan ilman puolesta 25 vuoden kokemuksella AirWise Oy on merkittävä ilmanvaihtolaitteiden

Lisätiedot

Kotimaiset, energiatehokkaat. Fair-80 ja -120 ec. ilmanvaihtokoneet

Kotimaiset, energiatehokkaat. Fair-80 ja -120 ec. ilmanvaihtokoneet Kotimaiset, energiatehokkaat Fair-8 ja -12 ec ilmanvaihtokoneet Fair-8 ja -12 ec -ilmanvaihtokoneet Miksi tinkiä terveellisistä olosuhteista omassa kodissa? Energiansäästöä raikkaasta sisäilmasta tinkimättä

Lisätiedot

SVEITSIN UIMALA LAAJENNUS JA PERUSKORJAUS ILMANVAIHTOKONEET LVI Wise Group Oy

SVEITSIN UIMALA LAAJENNUS JA PERUSKORJAUS ILMANVAIHTOKONEET LVI Wise Group Oy SVEITSIN UIMALA LAAJENNUS JA PERUSKORJAUS ILMANVAIHTOKONEET LVI-170401-2501 26.3.2019 Wise Group Oy Tutkijantie 5 K1 90590 OULU 029 005 9550 etunimi.sukunimi@wisegroup.fi ILMASTOINTIKONE VVE 1800 vastavirtalämmönsiirtimellä

Lisätiedot

Terveen talon ilmanvaihto

Terveen talon ilmanvaihto Terveen talon ilmanvaihto DI. Terveellisen ja viihtyisän sisäympäristön haasteet asunnoissa Lämpöolosuhteet talvella vetää, kesällä on kuuma Ilman laatu riittämätön ilmanvaihto yli puolessa asunnoista

Lisätiedot

www.vallox.com TUOTEHINNASTO 1.1.2014

www.vallox.com TUOTEHINNASTO 1.1.2014 www.vallox.com TUOTEHINNASTO 1.1.2014 ILMANVAIHTOKONEET 90SE integroidut tasavirtapuhaltimet ristivastavirtakenno, hyötysuhde >80 % kesä-/talvi -automatiikka ulkoilmasuodatus (G4+F7) uusi, tarpeenmukainen

Lisätiedot

valmistaa ilmanvaihtokoneita Fair 80 ec

valmistaa ilmanvaihtokoneita Fair 80 ec Koja Fair 80 ec Koja Fair 80 ec Koja Oy valmistaa ilmanvaihtokoneita Fair 80 ec Sertifikaatti Nro VTT-C-8424-12 1 (2) Fair 80 ec on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena ja sen lämmöntalteenoton

Lisätiedot

LÄMMÖNTALTEENOTTOLAITE

LÄMMÖNTALTEENOTTOLAITE 425 LÄMMÖNTALTEENOTTOLAITE SunAIR 425 Elektroninen säädin Kun ominaisuudet ratkaisevat AirWise Oy on merkittävä ilmanvaihtolaitteiden valmistaja sekä Suomen johtava pientalojen ilmanvaihtojärjestelmien

Lisätiedot

Enervent Oy. valmistaa ilmanvaihtokoneita Enervent Pingvin eco ED % A. yli 70 F G H I HUONO SÄHKÖTEHOKKUUS. Enervent Pingvin eco ED 3,0

Enervent Oy. valmistaa ilmanvaihtokoneita Enervent Pingvin eco ED % A. yli 70 F G H I HUONO SÄHKÖTEHOKKUUS. Enervent Pingvin eco ED 3,0 Enervent Pingvin eco ED Enervent Pingvin eco ED Enervent Oy valmistaa ilmanvaihtokoneita Enervent Pingvin eco ED Sertifikaatti Nro VTT C 4026 09 1 (2) Enervent Pingvin eco ED on tarkoitettu käytettäväksi

Lisätiedot

TUOTE- HINNASTO 2.3.2015 LÄMMÖNTALTEENOTTOKONEET LISÄVARUSTEET MAAKYLMÄJÄRJESTELMÄT SUODATTIMET JA MUUT TARVIKKEET SunAIR LTO-laitteiden valintaopas www.airwise.fi \ SunAIR-LTO-laitteet \ valintaopas www.airwise.fi

Lisätiedot

Vallox osaa matalaenergiailmanvaihdon

Vallox osaa matalaenergiailmanvaihdon osaa matalaenergiailmanvaihdon T U O T E - H I N N A S T O 1.7.2013 90 SE - integroidut tasavirtapuhaltimet, - ristivastavirtakenno, hyötysuhde >80 % - kesä-/talvi -automatiikka - ulkoilmasuodatus (G4+F7)

Lisätiedot

SunAIR 431 EC ja 481 EC

SunAIR 431 EC ja 481 EC SunAIR 431 EC ja 481 EC LÄMMÖNTALTEENOTTOLAITE SunAIR 431 EC SunAIR 481 EC sisäkuva Elektroninen säädin (E) Kun ominaisuudet ratkaisevat AirWise Oy on merkittävä ilmanvaihtolaitteiden valmistaja sekä Suomen

Lisätiedot

keittiön kärynpoiston

keittiön kärynpoiston Vallox osaa keittiön kärynpoiston Vallox liesikuvut liesituulettimet Vallox liesikuvut ja tuulettimet ovat kiinteälasisia, suomalaiseen keittiöön suunniteltuja keittiön kärynpoistolaitteita. Kaikissa tuotteissa

Lisätiedot

Kotimaiset, energiatehokkaat. Fair-80 ja -120 ec. ilmanvaihtokoneet

Kotimaiset, energiatehokkaat. Fair-80 ja -120 ec. ilmanvaihtokoneet Kotimaiset, energiatehokkaat Fair-80 ja -120 ec ilmanvaihtokoneet Fair-80 ja -120 ec -ilmanvaihtokoneet Miksi tinkiä terveellisistä olosuhteista omassa kodissa? Energiansäästöä raikkaasta sisäilmasta tinkimättä

Lisätiedot

EXIMUS Mx 180, EXIMUS Jr 140

EXIMUS Mx 180, EXIMUS Jr 140 EXIMUS Mx 180, EXIMUS Jr 140 LÄMMÖNTALTEENOTTOKONEET EXIMUS Mx 180 EXIMUS Jr 140 Elektroninen säädin (E) Parmair - puhtaan ilman puolesta 25 vuoden kokemuksella AirWise Oy on merkittävä ilmanvaihtolaitteiden

Lisätiedot

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox 280. yli D E F G HUONO SÄHKÖTEHOKKUUS Vallox

Vallox Oy. valmistaa ilmanvaihtokoneita Vallox 280. yli D E F G HUONO SÄHKÖTEHOKKUUS Vallox 280 Vallox Oy valmistaa ilmanvaihtokoneita Vallox 280 Sertifikaatti Nro VTT--1281-21-07 Myönnetty 23.1.2007 Päivitetty 17.2.2012 1 (2) Vallox 280 on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena

Lisätiedot

SELVITYS ASUINRAKENNUKSEN ILMAVIRTOJEN MITOITUKSESTA

SELVITYS ASUINRAKENNUKSEN ILMAVIRTOJEN MITOITUKSESTA HELSINGIN KAUPUNKI SELVITYS 1 ( ) SELVITYS ASUINRAKENNUKSEN ILMAVIRTOJEN MITOITUKSESTA Tällä selvityksellä ja liitteenä olevilla mitoitustaulukoilla iv-suunnittelija ilmoittaa asuinrakennuksen ilmanvaihtojärjestelmän

Lisätiedot

Enervent Pinion PIENIKOKOINEN JA HILJAINEN LAITE ASUNTOIHIN. Terveys Mukavuus Energiatehokkuus

Enervent Pinion PIENIKOKOINEN JA HILJAINEN LAITE ASUNTOIHIN. Terveys Mukavuus Energiatehokkuus Enervent Pinion PIENIKOKOINEN JA HILJAINEN LAITE ASUNTOIHIN Terveys Mukavuus Energiatehokkuus Enervent Pinion Enervent Pinion on erittäin hiljainen ja pienikokoinen laite, joka soveltuu parhaiten kerrostaloasuntoihin

Lisätiedot

keittiön kärynpoiston

keittiön kärynpoiston Vallox osaa keittiön kärynpoiston X-Line PTX -säädinkupu Vallox X-Line liesikuvut liesituulettimet Vallox X-Line liesikuvut ja tuulettimet ovat kiinteälasisia, suomalaiseen keittiöön suunniteltuja keittiön

Lisätiedot

SunAIR 431 EC-LT ja 481 EC-LT

SunAIR 431 EC-LT ja 481 EC-LT SunAIR 431 EC-LT ja 481 EC-LT LÄMMÖNTALTEENOTTOLAITE SunAIR 431 EC-LT SunAIR 481 EC-LT sisäkuva Elektroninen säädin (E) Kun ominaisuudet ratkaisevat AirWise Oy on merkittävä ilmanvaihtolaitteiden valmistaja

Lisätiedot

ilman ratkaisun. Puhdas sisäilma on oleellista hengityssairauksien

ilman ratkaisun. Puhdas sisäilma on oleellista hengityssairauksien www.vallox.com Terveellisessä kodissa tarvitaan raikasta ilmaa paljon vuorokaudessa. Hengitysilman laatu; kosteuspitoisuus, hapen ja hiilidioksidin suhde sekä lämpöolot vaikuttavat merkittävästi ihmisen

Lisätiedot

Enervent Pinion PIENIKOKOINEN JA HILJAINEN KONE ASUNTOIHIN

Enervent Pinion PIENIKOKOINEN JA HILJAINEN KONE ASUNTOIHIN Enervent Pinion PIENIKOKOINEN JA HILJAINEN KONE ASUNTOIHIN Enervent Pinion Enervent Pinion on erittäin hiljainen ja pienikokoinen kone, joka soveltuu parhaiten kerrostaloasuntoihin ja muihin pieniin tiloihin.

Lisätiedot

Iloxair Oy. valmistaa ilmanvaihtokoneita Ilox 89 Optima. % yli 70 60-70 50-60 D E F G H I 40-50 30-40 20-30 10-20 1-10 HUONO SÄHKÖTEHOKKUUS

Iloxair Oy. valmistaa ilmanvaihtokoneita Ilox 89 Optima. % yli 70 60-70 50-60 D E F G H I 40-50 30-40 20-30 10-20 1-10 HUONO SÄHKÖTEHOKKUUS Ilox 89 Optima Ilox 89 Optima Iloxair Oy valmistaa ilmanvaihtokoneita Ilox 89 Optima Sertifikaatti Nro VTT-C-5727-10 1 (2) Ilox 89 Optima on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena ja sen

Lisätiedot

VALLOX CAPTO LIESIKUVUT JA -TUULETTIMET

VALLOX CAPTO LIESIKUVUT JA -TUULETTIMET VALLOX CAPTO LIESIKUVUT JA -TUULETTIMET KAAPPAA KÄRYT TYYLIKKÄÄSTI VALLOX CAPTO LIESIKUVUT JA -TUULETTIMET Vallox Capto -liesikuvuissa ja tuulettimissa on monta tyylikästä yksityiskohtaa kuten matala etupaneeli,

Lisätiedot

Esimerkkejä energiatehokkaista korjausratkaisuista

Esimerkkejä energiatehokkaista korjausratkaisuista Esimerkkejä energiatehokkaista korjausratkaisuista DI Petri Pylsy, Suomen Kiinteistöliitto Tee parannus!-aluekiertue Turku 18.01.2010 Tarjolla tänään Energiatehokkaita korjausratkaisuja: Ilmanvaihdon parantaminen

Lisätiedot

ECO 90 EC-LT ja ECO 130 EC-LT

ECO 90 EC-LT ja ECO 130 EC-LT ECO 90 EC-LT ja ECO 130 EC-LT LÄMMÖNTALTEENOTTOLAITTEET ECO 90 EC-LT ECO130 EC-LT Elektroninen säädin (E) Kun ominaisuudet ratkaisevat AirWise Oy on merkittävä ilmanvaihtolaitteiden valmistaja sekä Suomen

Lisätiedot

OHJE. Ohje. Matalaenergiailmanvaihtokone lämmöntalteenotolla. Malli TSK Multi 50 MC TSK Multi 80 MC. Dokumentti D2586. Voimassa alkaen 15.1.

OHJE. Ohje. Matalaenergiailmanvaihtokone lämmöntalteenotolla. Malli TSK Multi 50 MC TSK Multi 80 MC. Dokumentti D2586. Voimassa alkaen 15.1. Malli TK Multi 50 MC TK Multi 80 MC Tyypit 60 60 Dokumentti D586 Voimassa alkaen 5..08 Päivitetty 5..08 OHJE Ohje Matalaenergiailmanvaihtokone lämmöntalteenotolla PÄÄOAT Tuloilmapuhallin Poistoilmapuhallin

Lisätiedot

Swegon CASA 270 Mio. Ilmanvaihtokone AC-puhaltimilla ja ristivirtalämmönvaihtimella ASUNTOILMANVAIHTO

Swegon CASA 270 Mio. Ilmanvaihtokone AC-puhaltimilla ja ristivirtalämmönvaihtimella ASUNTOILMANVAIHTO Swegon CASA 270 Mio Ilmanvaihtokone AC-puhaltimilla ja ristivirtalämmönvaihtimella Ilmanvaihtokone alle 100 m² omakoti-, kerrostalo- ja vapaa-ajan asuntoihin. Kone on varustettu ristivirtatekniikalla toimivalla

Lisätiedot

keittiön kärynpoiston

keittiön kärynpoiston Vallox osaa keittiön kärynpoiston X-Line PTX -säädinkupu Vallox X-Line liesikuvut liesituulettimet Vallox X-Line liesikuvut ja tuulettimet ovat kiinteälasisia, suomalaiseen keittiöön suunniteltuja keittiön

Lisätiedot

Rakennusten energiatehokkuus. Tulikivi Oyj 8.6.2011 Helsinki Mikko Saari VTT Expert Services Oy

Rakennusten energiatehokkuus. Tulikivi Oyj 8.6.2011 Helsinki Mikko Saari VTT Expert Services Oy Rakennusten energiatehokkuus Tulikivi Oyj 8.6.2011 Helsinki Mikko Saari VTT Expert Services Oy 6.6.2011 2 Mitä on rakennusten energiatehokkuus Mitä saadaan (= hyvä talo) Energiatehokkuus = ----------------------------------------------

Lisätiedot

SunAIR 540 EC, 710 EC ja 850 EC

SunAIR 540 EC, 710 EC ja 850 EC SunAIR 540 EC, 710 EC ja 850 EC LÄMMÖNTALTEENOTTOLAITTEET SunAIR 540 EC SunAIR 710 EC SunAIR 850 EC Elektroninen säädin Kun ominaisuudet ratkaisevat AirWise Hyvä ilmastointi Oy on merkittävä on yksi eniten

Lisätiedot

Swegon CASA 400M. Lämmöntalteenottolaite ristivirtalämmönvaihtimella ASUNTOILMANVAIHTO

Swegon CASA 400M. Lämmöntalteenottolaite ristivirtalämmönvaihtimella ASUNTOILMANVAIHTO Swegon CASA 400M Lämmöntalteenottolaite ristivirtalämmönvaihtimella Ristivirtatekniikalla toimivalla levylämmönvaihtimella varustettu lämmöntalteenottolaite omakoti-, rivitalo- ja vapaa-ajan asuntoihin

Lisätiedot

KN-KWL 96 SE-EC Kontrollierte Wohnraumlüftung

KN-KWL 96 SE-EC Kontrollierte Wohnraumlüftung KN-KWL 96 SE-EC Kontrollierte Wohnraumlüftung KN 2014-07 Druck-, Satzfehler und techn. Änderungen vorbehalten - Subject to change Seite 1 2014-07 Druck-, Satzfehler und techn. Änderungen vorbehalten -

Lisätiedot

valmistaa ilmanvaihtokoneita Parmair Iiwari ExSK, ExSOK ja ExSEK

valmistaa ilmanvaihtokoneita Parmair Iiwari ExSK, ExSOK ja ExSEK Parmair Iiwari ExSK Parmair Iiwari ExSK Air Wise Oy valmistaa ilmanvaihtokoneita Parmair Iiwari ExSK, ExSOK ja ExSEK Sertifikaatti Nro C325/05 1 (2) Parmair Iiwari ExSK (ExSOK, ExSEK) on tarkoitettu käytettäväksi

Lisätiedot

Swegon CASA PRE. Premium-ohjaustekniikan liesikuvut ASUNTOILMANVAIHTO

Swegon CASA PRE. Premium-ohjaustekniikan liesikuvut ASUNTOILMANVAIHTO Swegon CASA PRE Premium-ohjaustekniikan liesikuvut Liesikupu Premium-ilmanvaihtokoneen ohjaukseen. Hyvä kärynsieppausominaisuus. Hiljainen. Sähköinen ajastinläppä. Helppo puhdistaa. Classic-mallien värit:

Lisätiedot

VALLOX 75. Tuloilma Poistoilma. Tuloilma Poistoilma. Lämmöntalteenotto Lämmöntalteenoton ohitus Jälkilämmitys Suodattimet. Tuloilma Poistoilma

VALLOX 75. Tuloilma Poistoilma. Tuloilma Poistoilma. Lämmöntalteenotto Lämmöntalteenoton ohitus Jälkilämmitys Suodattimet. Tuloilma Poistoilma TEKNIIKKA Väli 5 1.09.2F 20.01.04 VALLOX TEKNINEN OHJE Mallit: VALLOX 75 R VALLOX 75 L VALLOX 95 R VALLOX 95 L Huoneistokohtaiseen ilmanvaihtoon pien-, rivi- ja kerrostaloihin Tulo-/poistoilmanvaihto lämmöntalteenotolla

Lisätiedot

www.enervent.fi GREENAIR VAAKAMALLIT Ilmanvaihtolaitteet pientaloihin ja asuntoihin ilmamäärille 15-390 l/s

www.enervent.fi GREENAIR VAAKAMALLIT Ilmanvaihtolaitteet pientaloihin ja asuntoihin ilmamäärille 15-390 l/s wwwenerventfi TENERGIATALOUDELLISIN RA KAISU GREENAIR VAAKAMALLIT Ilmanvaihtolaitteet pientaloihin ja asuntoihin ilmamäärille 15-39 l/s Nerokas keksintö: pyörivä lämmönsiirrin Enervent greenair-ilmanvaihtolaitteissa

Lisätiedot

TEKNINEN OHJE DIGIT SED. Tekniset tiedot. Mallit: Tyyppinumero B 3500 SE DIGIT SE R DIGIT SE L DIGIT SE VKL R DIGIT SE VKL L

TEKNINEN OHJE DIGIT SED. Tekniset tiedot. Mallit: Tyyppinumero B 3500 SE DIGIT SE R DIGIT SE L DIGIT SE VKL R DIGIT SE VKL L 1.09.61F 26.05.05 Tyyppi B 3500 SE VALLOX Tyyppinumero B 3500 SE VALLOXtuotenumero LVI-tuotenumero VALLOX DIGIT SE R 3140000 7911103 VALLOX DIGIT SE L 3140010 7911104 VALLOX DIGIT SE VKL R 3140020 7911105

Lisätiedot

Ilmanvaihtojärjestelmän korjaus ja muutokset 28.10.2013. Jarmo Kuitunen Suomen LVI liitto, SuLVI ry

Ilmanvaihtojärjestelmän korjaus ja muutokset 28.10.2013. Jarmo Kuitunen Suomen LVI liitto, SuLVI ry Ilmanvaihtojärjestelmän korjaus ja muutokset 28.10.2013 Jarmo Kuitunen Suomen LVI liitto, SuLVI ry ASUINRAKENNUSTEN ILMANVAIHTO Hyvältä ilmanvaihtojärjestelmältä voidaan vaatia seuraavia ominaisuuksia:

Lisätiedot

ILTO 400M ILMANVAIHTOA MIELLYTTÄVÄÄN ASUMISEEN ILMANVAIHDON LÄMMÖNTALTEEN- OTTOLAITE RIVI- JA OMAKOTITALOIHIN UUDIS- JA SANEERAUSKOHTEISIIN PARASTA ILMANVAIHTOA www.ilto.fi ILTO-ilmanvaihtojärjestelmä

Lisätiedot

PRO Greenair Heat Pump -laitesarja. Ilmanvaihtolaitteet sisäänrakennetulla ilmalämpöpumpulla

PRO Greenair Heat Pump -laitesarja. Ilmanvaihtolaitteet sisäänrakennetulla ilmalämpöpumpulla PRO Greenair Heat Pump -laitesarja Ilmanvaihtolaitteet sisäänrakennetulla ilmalämpöpumpulla Raikas sisäilma energiatehokkaalla ilmanvaihdolla PRO Greenair Heat Pump -laitesarja Sisäänrakennettu ilmalämpöpumppu

Lisätiedot

SunAIR RW 130 EC ja RW150 EC

SunAIR RW 130 EC ja RW150 EC SunAIR RW 130 EC ja RW150 EC LÄMMÖNTALTEENOTTOLAITTEET Vuosihyötysuhde parasta A-luokkaa SunAIR RW 130 EC SunAIR RW 150 EC sisäkuva Elektroninen säädin (E) Kun ominaisuudet ratkaisevat AirWise Oy on merkittävä

Lisätiedot

kansi Enerventin perusilmeellä

kansi Enerventin perusilmeellä Enervent Superior ja Premium Ilmanvaihtolaitteet ilmalämpöpumpulla kansi Enerventin perusilmeellä Fresh, hot & cool Enervent Superior- ja Premium -sarjat Ilmanvaihto lämmitys jäähdytys Ensto Enerventin

Lisätiedot

ENERGIATEHOKAAN TALON LÄMMITYSRATKAISUT PEP Promotion of European Passive Houses Intelligent Energy Europe seminaari 23.11.

ENERGIATEHOKAAN TALON LÄMMITYSRATKAISUT PEP Promotion of European Passive Houses Intelligent Energy Europe seminaari 23.11. ENERGIATEHOKAAN TALON LÄMMITYSRATKAISUT PEP Promotion of European Passive Houses Intelligent Energy Europe seminaari 23.11.26 Espoo Mikko Saari, VTT 24.11.26 1 Energiatehokas kerrostalo kuluttaa 7 % vähemmän

Lisätiedot

VALLOX LIESIKUVUT JA -TUULETTIMET

VALLOX LIESIKUVUT JA -TUULETTIMET VALLOX LIESIKUVUT JA -TUULETTIMET KAAPPAA KÄRYT TYYLIKKÄÄSTI RAIKAS ILMA KEITTIÖÖN KEITTIÖN ILMANVAIHTO Hyvään ruokaan kuuluvat herkulliset tuoksut. Usein ruoanlaiton yhteydessä syntyy kuitenkin myös käryä,

Lisätiedot

Document 1.20.023 FIN SUUNNITTELUOHJE. Valid from 24.2.2015. Updated 24.2.2015. Asuntoilmanvaihto. Suunnittelu, asennus ja käyttöönotto

Document 1.20.023 FIN SUUNNITTELUOHJE. Valid from 24.2.2015. Updated 24.2.2015. Asuntoilmanvaihto. Suunnittelu, asennus ja käyttöönotto Document 1.20.023 FIN Valid from 24.2.2015 Updated 24.2.2015 SUUNNITTELUOHJE Asuntoilmanvaihto Suunnittelu, asennus ja käyttöönotto ASUNTOILMANVAIHDON SUUNNITTELIJAN MUISTILISTA on ihmisiä varten Ulkoilmavirran

Lisätiedot

Alternative Solutions. Alternative - WRG Energiaa säästävä ilmanvaihto- & lämmöntalteenottolaite

Alternative Solutions. Alternative - WRG Energiaa säästävä ilmanvaihto- & lämmöntalteenottolaite Alternative - WRG Energiaa säästävä ilmanvaihto- & SÄÄSTÄÄ ENERGIAA lämmöntalteenottolaite HYVÄ SISÄILMA Ihminen hengittää vuorokaudessa noin 10 000 litraa ilmaa Ilmassa olevat pienhiukkaset ovat todistetusti

Lisätiedot

1950-LUVUN "RINTAMAMIESTALON" PERUSKORJAUS

1950-LUVUN RINTAMAMIESTALON PERUSKORJAUS 950-LUVUN "RINTAMAMIESTALON" PERUSKORJAUS. kerros. kerros Neljänkymmenen vuoden asuminen oli jättänyt jälkensä rakennukseen ja nelihenkinen perhe halusi taloonsa nykyaikaisia ratkaisuja. Ikkunat, ulko-ovet,

Lisätiedot

HAJAUTETUN ILMANVAIHDON RATKAISUT

HAJAUTETUN ILMANVAIHDON RATKAISUT R A I K K A A S T I P A R E M P A A S I S Ä I L M A A HAJAUTETUN ILMANVAIHDON RATKAISUT kerros- ja rivitaloihin R A I K K A A S T I P A R E M P A A S I S Ä I L M A A ASUNTOKOHTAINEN, TARPEENMUKAINEN VALLOX-

Lisätiedot

OHJE. Ohje. Ilmanvaihtokoneet. Malli Vallox 096 MV Vallox 110 MV Vallox 145 MV. Dokumentti D5325. Voimassa alkaen Tyyppi

OHJE. Ohje. Ilmanvaihtokoneet. Malli Vallox 096 MV Vallox 110 MV Vallox 145 MV. Dokumentti D5325. Voimassa alkaen Tyyppi Malli Vallox 096 MV Vallox 110 MV Vallox 145 MV Tyyppi 3722 3702 3712 Dokumentti D5325 Voimassa alkaen 3.2.2015 Päivitetty 11.10.2018 OHJE Ohje Ilmanvaihtokoneet JOHDNTO SISÄLLYSLUETTELO JOHDNTO.........

Lisätiedot

Swegon CASA Liesikuvut

Swegon CASA Liesikuvut Swegon Home Solutions Swegon CASA Liesikuvut HOME VENTILATION Swegon CASA Liesikuvut KEITTIÖN KÄRYNPOISTON UUDET RYTMIT Swegon CASA liesikuvut ovat keskeinen osa asunnon toimivaa ilmanvaihtoa. Tehokkaan

Lisätiedot

Like a Breath of Fresh Air. Enervent Pingvin Kotilämpö Ilmalämmityslaite saneerauskohteisiin

Like a Breath of Fresh Air. Enervent Pingvin Kotilämpö Ilmalämmityslaite saneerauskohteisiin Like a Breath of Fresh Air Enervent Pingvin Kotilämpö Ilmalämmityslaite saneerauskohteisiin Uusi Pingvin Kotilämpö -laite Ja kotisi energiatehokkuus nousee ratkaisevasti Ilmalämmitysjärjestelmä uusiksi

Lisätiedot

VALLOX LIESIKUVUT JA -TUULETTIMET

VALLOX LIESIKUVUT JA -TUULETTIMET VALLOX LIESIKUVUT JA -TUULETTIMET KAAPPAA KÄRYT TYYLIKKÄÄSTI RAIKAS ILMA KEITTIÖÖN KEITTIÖN ILMANVAIHTO Hyvään ruokaan kuuluvat herkulliset tuoksut. Usein ruoanlaiton yhteydessä syntyy kuitenkin myös käryä,

Lisätiedot

Pystymalliset ilmanvaihtolaitteet pientaloihin ja asuntoihin

Pystymalliset ilmanvaihtolaitteet pientaloihin ja asuntoihin ILMANVAIHTOA LUONNON EHDOILLA VUODESTA 1983 PIENTALOIHIN JA TOIMISTOIHIN Pystymalliset ilmanvaihtolaitteet pientaloihin ja asuntoihin Kun hallitset kotisi sisäilmaa, hallitset myös terveyttäsi Pohjoisen

Lisätiedot

Malli Vallox 101 MV. Dokumentti D5330 OHJE. Tyyppi Voimassa alkaen Päivitetty Ohje. Ilmanvaihtokone

Malli Vallox 101 MV. Dokumentti D5330 OHJE. Tyyppi Voimassa alkaen Päivitetty Ohje. Ilmanvaihtokone Malli Vallox 101 MV Tyyppi 3741 Dokumentti D5330 Voimassa alkaen 2.10.2017 Päivitetty 11.10.2018 OHJE Ohje Ilmanvaihtokone JOHDANTO SISÄLLYSLUETTELO JOHDANTO.... 2 Turvallisuus... 3 Asennus...... 3 Takuu...

Lisätiedot

Ilmasta lämpöä. Vaihda vanha ilmalämmityskoneesi energiatehokkaaseen Lämpö Iiwariin. www.niemi-kari.fi

Ilmasta lämpöä. Vaihda vanha ilmalämmityskoneesi energiatehokkaaseen Lämpö Iiwariin. www.niemi-kari.fi Ilmasta lämpöä Vaihda vanha ilmalämmityskoneesi energiatehokkaaseen Lämpö Iiwariin. www.niemi-kari.fi Lämpö Iiwari ilmalämmitysjärjestelmä Energiatehokas Lämpö Iiwari voidaan asentaa lähes kaikkien vanhojen

Lisätiedot

Enervent-ilmanvaihto JÄRJESTELMÄT MUUHUN KUIN ASUINKÄYTTÖÖN

Enervent-ilmanvaihto JÄRJESTELMÄT MUUHUN KUIN ASUINKÄYTTÖÖN Enervent-ilmanvaihto JÄRJESTELMÄT MUUHUN KUIN ASUINKÄYTTÖÖN Hajautettu ilmanvaihtojärjestelmä Muissa kuin asuinrakennuksissa on järkevää käyttää hajautettua ilmanvaihtoa. Rakennus voidaan mukauttaa jakamalla

Lisätiedot

valmistaa ilmanvaihtokoneita Vallox 90 SE DC

valmistaa ilmanvaihtokoneita Vallox 90 SE DC Vallox 90 SE D Vallox 90 SE D Vallox Oy valmistaa ilmanvaihtokoneita Vallox 90 SE D Sertifikaatti Nro 327/05 1 (2) Vallox 90 SE D on tarkoitettu käytettäväksi asunnon ilmanvaihtokoneena ja sen lämmöntalteenoton

Lisätiedot

ASUNTOILMANVAIHTO SUUNNITTELU, ASENNUS JA KÄYTTÖÖNOTTO

ASUNTOILMANVAIHTO SUUNNITTELU, ASENNUS JA KÄYTTÖÖNOTTO ASUNTOILMANVAIHTO SUUNNITTELU, ASENNUS JA KÄYTTÖÖNOTTO ASUNTOILMANVAIHDON SUUNNITTELUSSA HUOMIOITAVIA ASIOITA ILMANVAIHTO ON IHMISIÄ VARTEN KONEEN SIJOITUS VUOSIHYÖTYSUHDE KORVAUSILMA Ulkoilmavirran mitoituksen

Lisätiedot

SunAIR 431 EC ja 481 EC

SunAIR 431 EC ja 481 EC SunAIR 431 EC ja 481 EC LÄMMÖNTALTEENOTTOLAITE SunAIR 431 EC SunAIR 481 EC sisäkuva Elektroninen säädin (E) Kun ominaisuudet ratkaisevat AirWise Hyvä ilmastointi Oy on merkittävä on yksi eniten ilmanvaihtolaitteiden

Lisätiedot

VTT:n sertifioima nro VTT-C-1865-21-07 ASUMISEN ILMANVAIHTOON ILMANVAIHDON LÄMMÖNTALTEENOTTOLAITE UUDISRAKENNUKSEEN JA PERUSKORJAUKSEEN POIKKEUKSELLISEN HILJAINEN KORKEUS VAIN 460 mm TULOILMAHYÖTYSUHDE

Lisätiedot

Lämmöntalteenotto ekologisesti ja tehokkaasti

Lämmöntalteenotto ekologisesti ja tehokkaasti Hallitun ilmanvaihdon merkitys Lämmöntalteenotto ekologisesti ja tehokkaasti on ekologinen tapa ottaa ikkunan kautta poistuva hukkalämpö talteen ja hyödyntää auringon lämpövaikutus. Ominaisuudet: Tuloilmaikkuna

Lisätiedot

Multi 50S 80. Vallox TSK SC BP. Matalaenergiailmanvaihtokone lämmöntalteenotolla. Käyttö- huolto- ja tekniset ohjeet
