1 S U O M E N GFK - lasikuituritilät

2 GFK Lasikuituritilät Suomen Teräsritilä Oy osana Lichtgitter-yhtymää Mottonaan Kaikki tuotteet yhdestä paikasta Lichtgitter vahvistaa asemaansa maailman johtavana ritilöiden valmistajana täydentämällä puristehitsatuista ritilöistä, puristeritilöistä, tasoprofiileista ja kierreportaista koostuvaa tuotevalikoimaansa lasikuituvahvisteisilla GFKritilöillä. GFK-ritilöiden pitkäaikaisesta käytöstä saadut positiiviset kokemukset sekä teollisuuden että julkisten laitosten ja yksityisten tahojen käyttökohteissa ovat osoituksena GFK-ritilöiden monipuolisista käyttömahdollisuuksista. Ritilöiden komponentteina käytetään hartsia, lujite-, lisä- ja väriaineita. Ritilät jaetaan valmistusmenetelmän perusteella kahteen eri ryhmään: valamalla ja vetomenetelmällä valmistetut ritilät (ks. sivu 4). GFK-ritilöiden sisällyttäminen Lichtgitterin tuotevalikoimaan on takeena siitä, että yrityksen tuotetarjonta vastaa jatkuvasti muuttuvien kansallisten ja kansainvälisten markkinoiden vaatimuksia. Asiakastarpeiden huomioiminen, lyhyet toimitusajat, nykyaikainen ritilöiden käyttömahdollisuuksia koskeva neuvontapalvelu sekä jatkuva tehokkuus- ja tuotekehitys yhdessä innovatiivisten valmistusmenetelmien kanssa muodostavat perustan Lichtgitteryhtymän laaja-alaiselle ja markkinakeskeiselle yrityskuvalle. Edistyksellinen ja innovatiivinen toiminta edellyttää yritykseltä kauaskantoista ja vastuullista asennetta. Lichtgitter sekä yrityksen henkilökunta ja sen osakkuusyhtiöt ovat sitoutuneet toimimaan näiden korkealaatuisten edellytysten mukaisesti. 2

3 GFK Lasikuituritilät Komponentit Hartsi, lujite-, lisä- ja väriaineet ovat lasikuitulujitettujen ritilöiden peruskomponentteja. Hartsi Valmistuksessa käytetty hartsi määrittää ritilän kemialliset ominaisuudet, joustavuuden ja UV-säteilynkestävyyden. Hartsilaji määräytyy ritilän käyttökohteen mukaisesti. GFKritilät voidaan valmistaa ortopaalihartsista, Karhennettu pinta Profiilin rakenne isoptaalihartsista ja vinyyliesterihartsista. Vakiohartsina käytetään isoptaalihartsia. Erityisiä palontorjuntaominaisuuksia vaativissa kohteissa voidaan käyttää erikoishartsia. Lujiteaineet Lasikuitua käytetään lujiteaineena samalla tavoin kuin esimerkiksi terästä teräsbetonissa. Lasikuitu valetaan kerroksittain valuritilään. Lisäaineet GFK-ritilän erityisominaisuudet perustuvat lisäaineiden, esim. lujiteaineiden, akseleraattoreiden, täyteaineiden, UVstabilisaattoreiden ja johtavuuskomponenttien käyttöön. Väriaineet Väriaineiden, kuten esim. pigmenttien tai kirkasteaineiden käyttö mahdollistaa GFK-ritilöiden värikäsittelyn, jolloin tietyn vähimmäismäärän ylittävät ritilätilaukset voidaan toimittaa harmaasta vakioväristä poikkeavan värisinä. Ritilän värikäsittely korostaa ritilän ulkonäköä. Värikäsittelyn ansiosta ritilöitä ei myöskään tarvitse huoltaa. Lasikuitumatot Hartsipitoinen pinta Lasikuidut 3

4 GFK Lasikuituritilät GFK-ritilätyypit GFK-valuritilät GFK-vetoritilät GFK-ritilät jaetaan valmistustavan mukaan kahteen ritilätyyppiin: GFK-valuritilät GFK-vetoritilät GFK-valuritilät valmistetaan siten, että komponentit valetaan märkälaminointimenetelmällä muottiin, jossa on etukäteen määritelty ritilän rei itys, pienojen paksuus jne. Lasikuitukerrokset valetaan kennomaiseen muotoon ritilän sisään. Muottia ja sen sisältämää massaa kuumennetaan halutun kovuuden aikaansaamiseksi. Materiaalin jäähdyttyä GFK-levy irrotetaan muotista painamalla ja leikataan lopulliseen muotoonsa. sen hyvä. Ritilöiden sovittaminen haluttuun muotoon voidaan tehdä perinteisillä sahatyökaluilla (rautasaha, pistosaha) asennuspaikalla helposti ja nopeasti. Yksittäisten askelmien pinta on joko kovera, hiottu tai karhennettu. Koveran ja pinnaltaan karhennetun ritilän liukastumisenesto-ominaisuudet vastaavan laaturyhmän R13 vaatimuksia. Valuristikoiden kantavat ja poikittaispienat ovat yhtä korkeita. Erilaiset ritiläkorkeudet, pienojen paksuudet ja rei itykset ovat mahdollisia (ks. sivu 5). Suulakevetomenetelmällä valmistettujen GFK-ritilöiden valmistustapa poikkeaa GFK-valuritilöiden valmistamisesta siten, että komponentit vedetään (pull) erikoismenetelmää käyttäen GFK-valuritilöiden korkean hartsipitoisuuden ansiosta ritilöiden kemiallinen kestävyys on erityitangoksi. Poikkipienat asennetaan paikoilleen kantaviin pienoihin tehdyistä rei istä ja liimataan kiinni. Mittojen mukaan tapahtuvan valmistustavan ansiosta pienojen välinen etäisyys voidaan määritellä tilauskohtaisesti. Ritilät voidaan toimittaa erikorkuisina. Myös poikkipienojen välinen etäisyys voidaan määritellä erikseen (ks. sivu 7). Ritilöiden pinta on uritettu. Eri tilauksesta myös vetoritilöiden pinta voidaan karhentaa, jolloin ritilöiden liukastumisenestoominaisuuksia voidaan parantaa vastaamaan jopa laatuluokkaa R13. Vetoritilöiden korkean lasipitoisuuden ansiosta ritilät kestävät samoilla tukiväleillä varustettuna suurempaa kuormitusta kuin valuritilät. 4

5 Valmistusmahdollisuudet/vakiomallit GFK Ritilät GFK-ritilät GFK-ritilät voidaan toimittaa valmiiksi valetuista levyistä halutun mittaisiksi leikattuina. Kevytritilän kuljetuskustannukset ovat pienet ja ritilät on helppo asentaa paikoilleen. Ritilät kiinnitetään erikoisteräksestä valmistetuilla kiinnitystarvikkeilla (ks. sivu 9). GFK - K GFK-ritilä kupera GFK - G GFK-ritilä (hiottu) GFK - S Kuormitusta kestävät ritilät GFK-K -ritilä kupera pinta (R13) GFK-G -ritilä Hiottu pinta GFK-S -ritilä Hiottu pinta 6 7 mm 6 8 mm 9 11 mm 25, 30, 38 mm 38 x 38 mm 3660 x 1220 mm 25, 30, 38 mm 40 x 40 mm 2000 x 1000 mm 3000 x 1000 mm 4000 x 1000 mm 19 x 19 mm 3000 x 1000 mm 50 mm 50 x 50 mm 3660 x 1220 mm 25, 28, 30, 35, 38, 40 mm 38 x 38 mm 2502 x 1002 mm 3002 x 1002 mm 2002 x 1312 mm 2502 x 1312 mm 25, 28, 30, 38 mm 51 x 21 mm 19 x 19 mm 25, 30, 35, 40, 45, 50, 55, 60 mm 38 x 38 mm 2005 x 1005 mm 2505 x 1005 mm 25, 30, 35, 40, 45, 50, 55, 60 mm 100 x 25 mm 2505 x 1005 mm GFK-S -ritilöiden pinta voidaan hioa (ks. sivu 6). Ritilä voidaan toimittaa umpinaisena, pinta liukastumista estäväksi hiottuna (toinen tai molemmat puolet). Ritilät voidaan toimittaa umpinaisina, pinta liukastumista estäväksi hiottuna (toinen tai molemmat puolet). 5

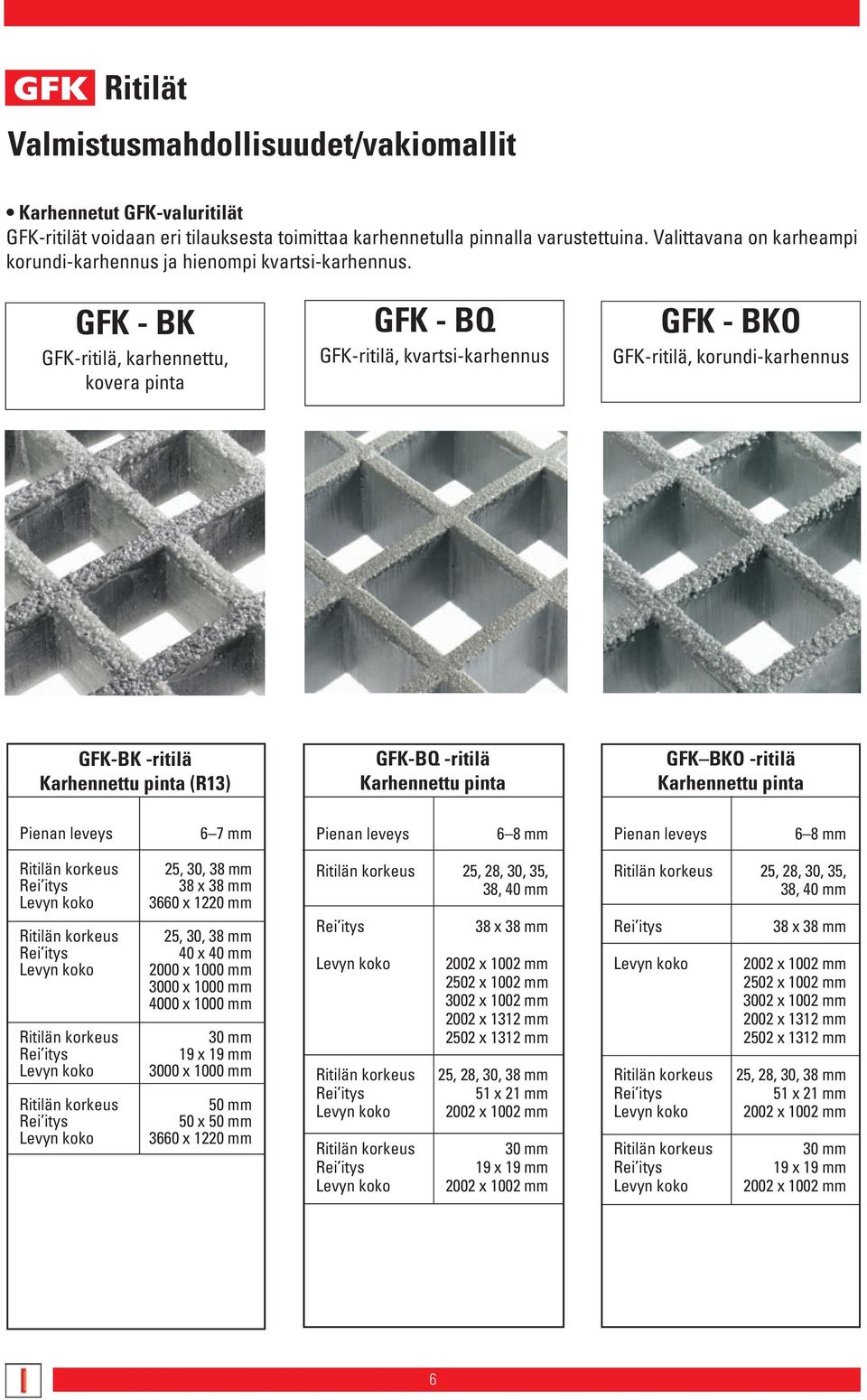

6 GFK Ritilät Valmistusmahdollisuudet/vakiomallit Karhennetut GFK-valuritilät GFK-ritilät voidaan eri tilauksesta toimittaa karhennetulla pinnalla varustettuina. Valittavana on karheampi korundi-karhennus ja hienompi kvartsi-karhennus. GFK - BK GFK-ritilä, karhennettu, kovera pinta GFK - BQ GFK-ritilä, kvartsi-karhennus GFK - BKO GFK-ritilä, korundi-karhennus GFK-BK -ritilä Karhennettu pinta (R13) GFK-BQ -ritilä Karhennettu pinta GFK BKO -ritilä Karhennettu pinta 6 7 mm 6 8 mm 6 8 mm 25, 30, 38 mm 38 x 38 mm 3660 x 1220 mm 25, 30, 38 mm 40 x 40 mm 2000 x 1000 mm 3000 x 1000 mm 4000 x 1000 mm 19 x 19 mm 3000 x 1000 mm 50 mm 50 x 50 mm 3660 x 1220 mm 25, 28, 30, 35, 38, 40 mm 38 x 38 mm 2502 x 1002 mm 3002 x 1002 mm 2002 x 1312 mm 2502 x 1312 mm 25, 28, 30, 38 mm 51 x 21 mm 19 x 19 mm 25, 28, 30, 35, 38, 40 mm 38 x 38 mm 2502 x 1002 mm 3002 x 1002 mm 2002 x 1312 mm 2502 x 1312 mm 25, 28, 30, 38 mm 51 x 21 mm 19 x 19 mm 6

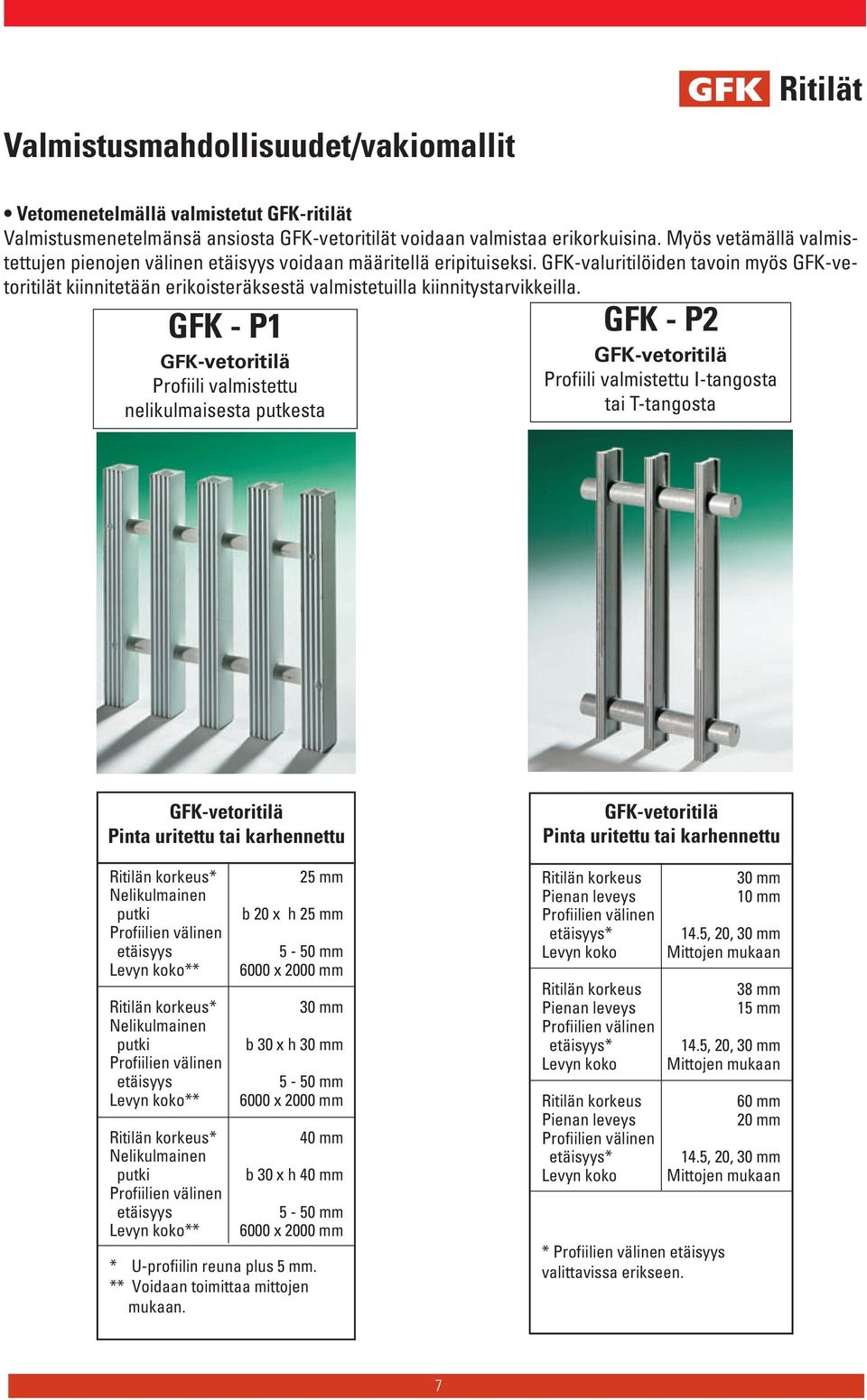

7 Valmistusmahdollisuudet/vakiomallit GFK Ritilät Vetomenetelmällä valmistetut GFK-ritilät Valmistusmenetelmänsä ansiosta GFK-vetoritilät voidaan valmistaa erikorkuisina. Myös vetämällä valmistettujen pienojen välinen etäisyys voidaan määritellä eripituiseksi. GFK-valuritilöiden tavoin myös GFK-vetoritilät kiinnitetään erikoisteräksestä valmistetuilla kiinnitystarvikkeilla. GFK - P1 GFK-vetoritilä Profiili valmistettu nelikulmaisesta putkesta GFK - P2 GFK-vetoritilä Profiili valmistettu I-tangosta tai T-tangosta GFK-vetoritilä Pinta uritettu tai karhennettu * Nelikulmainen putki Profiilien välinen etäisyys ** * Nelikulmainen putki Profiilien välinen etäisyys ** * Nelikulmainen putki Profiilien välinen etäisyys ** 25 mm b 20 x h 25 mm 5-50 mm 6000 x 2000 mm b 30 x h 5-50 mm 6000 x 2000 mm 40 mm b 30 x h 40 mm 5-50 mm 6000 x 2000 mm * U-profiilin reuna plus 5 mm. ** Voidaan toimittaa mittojen mukaan. GFK-vetoritilä Pinta uritettu tai karhennettu Profiilien välinen etäisyys* Profiilien välinen etäisyys* Profiilien välinen etäisyys* 10 mm 14.5, 20, Mittojen mukaan 38 mm 15 mm 14.5, 20, Mittojen mukaan 60 mm 20 mm 14.5, 20, Mittojen mukaan * Profiilien välinen etäisyys valittavissa erikseen. 7

8 GFK Ritilät Kiinnitystarvikkeet GFK-ritilöiden kiinnittämiseen voidaan käyttää samanlaisia lautasmaisella yläosalla varustettuja kiinnitystarvikkeita kuin muissakin ritilöissä. GFK-ritilöiden kiinnitystarvikkeet valmistetaan kuitenkin erikoisteräksestä. GFK-ritilöiden kiinnittäminen ja irrottaminen on helppoa ja nopeaa. Eri tilauksesta toimitamme myös GFK-kaiteita, GFK-tikkaita ja GFK-tasoprofiileita. Vakiokiinnitys B 132T Pulttikiinnitys B 432TE Koukkuruuvikiinnitys B 732T Koukkuruuvikiinnitys B 832T Kaksoisliitinkiinnitys B 932T Säätöjalat Säätöjalkojen korkeus mm mm mm mm mm mm mm mm mm Mikäli tukirakennetta ei ole käytettävissä, voidaan käyttää polypropyleenista valmistettuja säädettäviä säätöjalkoja. Kuormituksesta ja ritilätyypistä riippuen 4 tukijalkaa neliömetriä kohti riittää. 8

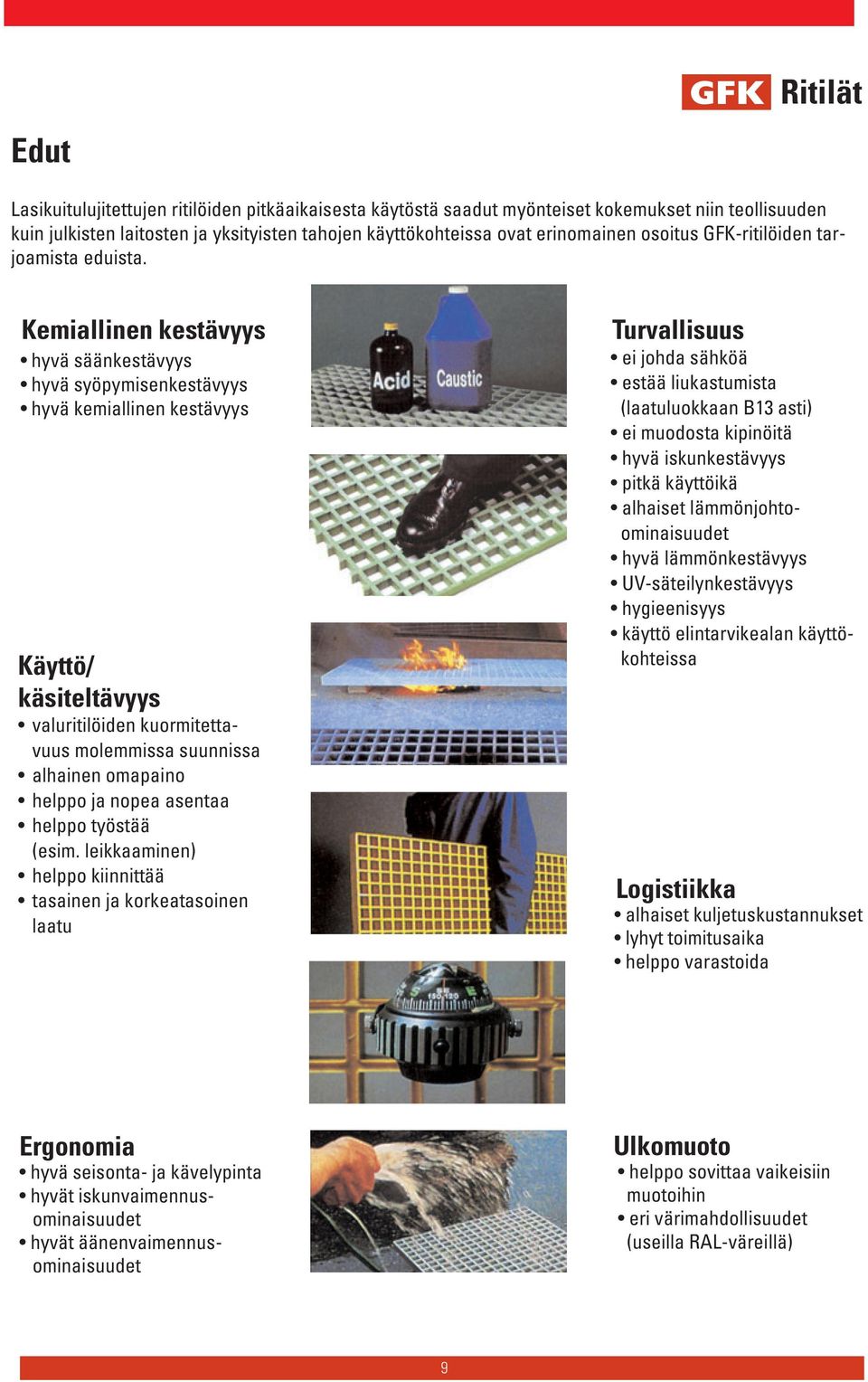

9 Edut GFK Ritilät Lasikuitulujitettujen ritilöiden pitkäaikaisesta käytöstä saadut myönteiset kokemukset niin teollisuuden kuin julkisten laitosten ja yksityisten tahojen käyttökohteissa ovat erinomainen osoitus GFK-ritilöiden tarjoamista eduista. Kemiallinen kestävyys hyvä säänkestävyys hyvä syöpymisenkestävyys hyvä kemiallinen kestävyys Käyttö/ käsiteltävyys valuritilöiden kuormitettavuus molemmissa suunnissa alhainen omapaino helppo ja nopea asentaa helppo työstää (esim. leikkaaminen) helppo kiinnittää tasainen ja korkeatasoinen laatu Turvallisuus ei johda sähköä estää liukastumista (laatuluokkaan B13 asti) ei muodosta kipinöitä hyvä iskunkestävyys pitkä käyttöikä alhaiset lämmönjohtoominaisuudet hyvä lämmönkestävyys UV-säteilynkestävyys hygieenisyys käyttö elintarvikealan käyttökohteissa Logistiikka alhaiset kuljetuskustannukset lyhyt toimitusaika helppo varastoida Ergonomia hyvä seisonta- ja kävelypinta hyvät iskunvaimennusominaisuudet hyvät äänenvaimennusominaisuudet Ulkomuoto helppo sovittaa vaikeisiin muotoihin eri värimahdollisuudet (useilla RAL-väreillä) 9

10 GFK Ritilät Käyttöalueet ja -kohteet Lichtgitterin GFK-ritilöiden käyttöalueet ja -kohteet tarjoavat käyttäjille monia etuja. Käyttöalueet Elintarvike- ja juomateollisuus Sellu- ja paperiteollisuus Lääketeollisuus Auto- ja lentokoneteollisuus Muovi- ja kumiteollisuus Offshore-laitteet Vesi- ja jätevesilaitokset Vedenkulku- ja laivanrakennusteollisuus Kuljetusala Kuitu- ja tekstiiliteollisuus Peittaus- ja galvanointilaitokset Jne. Käyttökohteet Tasot, hoitotasot ja pääsytiet Portaat Rampit Viemärien, kaivantojen ja kuilujen ylitysväylät Tuotanto- ja kuljetusväylät Kourujen ylitystiet Vaara-alueiden suojaus Vedenpuhdistuslaitokset Pesulat Klooraus-, valkaisu- ja suodatustilat Kemiallisten raaka-aineiden varastointitilat Keittiötilat Jne. 10

11 GFK Tarjouspyyntö-/tilauslomake S U O M E N Hevoshaankatu 2, PORI puh. (02) fax (02) Fl Päiväys:. Käsittelijä:..... Tarjouspyyntö: Tilaus: Toimitusaika:. Kuormitus Kävelytaso Ajoväylä... kn rengaspaine Kuormitus... kn/m 2 Pinta: Kupera Hiottu Umpinainen Korundi-hiottu Kvartsi-hiottu Hartsityyppi: Isoptaalihartsi Vinyyliesterihartsi Ortopaalihartsi Väri: Harmaa vakioväri RAL-väri... Kemiallinen kuormitus: Ei kuormitusta Ajoittainen kuormitus Jatkuva kuormitus (GFK-ritilä on väliaineessa) Ympäristön lämpötila:... C Väliaine... Pitoisuus... Tukiväli:... :... Käyttötarkoitus:... Ritilätyyppi: Valuritilä Vetoritilä Art-nro Määrä Lisätarvikkeet GFK-ritilät Ritilän mitat (esim. kiinnitystarvikkeet) Mitat ja määrät selviää erillisestä liitteestä. Art.nro Askelmien lkm Askelmien mitat Askelmien mitat Askelmien kiinnitystarvikkeet Huomautuksia: 11

12 S U O M E N Suomen Teräsritilä Oy Hevoshaankatu 2 Puh PORI Fax
