1 2013, Mercury Marine VesselView 4 *8M * 90-8M

2

3 SISÄLLYSLUETTELO Osa 1 - Yleistietoja Yleiskatsaus...2 Painikkeet... 2 VesselView näytön sijainnit ja kuvaukset... 2 Väristrategia...3 Huolto... 3 Näytön puhdistus... 3 Tallennusvälineportin puhdistus...4 Juuttuneet näppäimet... 4 VesselView 4 ohjelmiston päivittäminen...4 Uusimman ohjelmiston saaminen... 4 VesselView version päivitys...4 Osa 2 - Järjestelmän käynnistys Alkukäynnistys... 8 Käynnistyskuva... 8 Ohjattu asennusohjelma... 8 Tuo kokoonpano... 8 Moottoriasetukset... 9 Moottorityyppi...9 Toimintavian merkkivalo... 9 Moottorien lukumäärä... 9 Näyttöasetukset... 9 Laiteasetukset...10 Yksikköjen asetukset Aloitusnäytöt Käynnistys Moottori sammutettu, virta avain ON asennossa Moottori käy tyhjäkäynnillä Moottorivika Vikanavigointi Moottorin määräaikaishuolto Järjestelmän skannaus skannausraportti Viestintävirheet Osa 3 - Tilannekohtainen data Järjestelmän ilmaisinalueen toiminnot Tilannekohtaisen datanäytön navigointi...17 Vierityspalkin toiminnot Vierityspalkin aktivointi ja navigointi Tilannekohtainen data alue...18 Lopullinen tilannekohtaisen datan valinta Vierityspalkkikuvakkeet...19 Pysyvän datan suurentaminen Automaattinen sykli Osa 4 - Asetukset ja kaliroinnit Asetusvalikon navigointi Valikon navigointi...22 Järjestelmä Omat valinnat Alus...23 SmartCraft Helpot linkit Hälytykset Yksiköt Säiliöt Säiliön kalirointi oletus Säiliön kalirointi edistynyt Verkko Ohjelmatiedosto...26 Osa 5 - Näytön navigointi Economy tila ECO tila ECO tilan minimi ja maksimiarvot ECO tilan kierrosluku ja ajokulmatavoitteet...28 Tavoitevärit ECO navigointi ECO tilan virkistys Minimointi ECO kohteiden muuttaminen Kohdearvojen muuttaminen Smart Tow tila...31 Smart Tow Smart Tow tavoitteet Smart Tow yleiskatsauspaneeli Smart Tow tilan tilannekohtainen data alue Navigointi Tallenna Luo mukautettu käynnistys Vakionopeustila Vakionopeus Vakionopeuden tilannekohtainen data alue Pysyvän datan muutos Vakionopeus tilannekohtainen data alue Vakionopeusnavigointi Uisteluohjaustila M fin TOUKOKUU 2013 Sivu i

4 Uisteluohjauksen tilannekohtainen data alue Pysyvän datan muutos Uistelu tilannekohtainen data alue Uistelunavigointi...37 Automaattiohjausnäytöt Automaattiohjausnäyttöjen yleiskatsaus Automaattiohjausnäyttöjen navigointi Minimoitu automaattiohjaus Varoitukset Kohoikkunavaroitukset Polttoaine tyhjenemässä hälytys Syvyyshälytys Osa 6 - Asennus Asennusohjeet Asennuskohta Sähkömagneettinen häiriö VesselView 4 näytön asentaminen VesselView 4 näytön johtosarja VesselView NMEA 2K liitännät VesselView 4 näytön malli Sivu ii 90-8M fin TOUKOKUU 2013

5 Sisällysluettelo Osa 1 - Yleistietoja Osa 1 - Yleistietoja 1 Yleiskatsaus... 2 Painikkeet... 2 VesselView näytön sijainnit ja kuvaukset... 2 Väristrategia... 3 Huolto... 3 Näytön puhdistus... 3 Tallennusvälineportin puhdistus... 4 Juuttuneet näppäimet... 4 VesselView 4 ohjelmiston päivittäminen... 4 Uusimman ohjelmiston saaminen... 4 VesselView version päivitys M fin TOUKOKUU 2013 Sivu 1

6 Osa 1 - Yleistietoja Yleiskatsaus TÄRKEÄÄ: VesselView on monitoiminäyttö (MFD), joka on yhteensopiva Mercury Marine Outoardsin, Mercury Marine MerCruiserin ja Mercury Dieselin valmistamien tuotteiden kanssa. Jotkin tässä käyttöohjekirjassa esitetyt toiminnot eivät ole käytettävissä laitteeseen kytketystä moottorista johtuen. VesselView 4 on kattava venetietokeskus, joka voi näyttää jopa kahden ensiini- tai dieselmoottorin tiedot. Se valvoo ja raportoi jatkuvasti peruskäyttötietoja, mukaan lukien yksityiskohtaisia tietoja, kuten meriveden lämpötilaa ja syvyyttä, ajokulmaa, veneen nopeutta ja ohjauskulmaa sekä polttoaine-, öljy-, vesi- ja jätevesisäiliöiden tilaa. VesselView-näyttöön voi yhdistää myös veneen GPS-järjestelmän tai muita NMEA-yhteensopivia laitteita. Tällöin saadaan tuoreet tiedot navigoinnista, nopeudesta ja kohteeseen tarvittavasta polttoainemäärästä. VesselView on automaattiohjaustoimintojen ja ohjaussauvatoimintojen näyttöjatke. Kaikkia näitä ohjaustoimintoja säädellään Mercury Marinen automaattiohjauksen CAN-verkon näppäimistöllä. VesselView näyttää, ollaanko aktiivisessa ohjaustilassa vai lepotilassa; veneen saapuessa matkapisteeseen esiin tulee kohoikkunoita, joissa pyydetään kuittaamaan kääntyminen, tai näytön teksti, joka osoittaa, kuinka moottori ja vetolaitteet voidaan säätää mahdollisimman tehokkaiksi. VesselView käsittää micro SD -korttiportin, jonka avulla valtuutettu valmistaja tai jälleenmyyjä voi tuoda veneen ohjelmakokoonpanon. Kun käytössä on useampi kuin yksi VesselView, joko kolmen tai neljän moottorin sovelluksissa, tai toinen ruori, samaa micro SD -korttia voidaan käyttää näiden kokoonpanojen lataamiseen. Painikkeet VesselView 4 a - Sivupainike - Vasen nuolipainike c - Oikea nuolipainike d - Kuittauspainike a Sivupainikkeen painaminen aktivoi vierityspalkkivalikon. Sivupainikkeen painaminen uudelleen poistuu vierityspalkkivalikosta. Käytä vasenta ja oikeaa nuolipainiketta tilannekohtaisen datan parametrialueen navigoimiseksi (korostamiseksi). Kun oikea kuvake on korostettuna, paina kuittauspainiketta kyseiseen kuvakkeeseen tai toimintoon pääsemiseksi. VesselView-näytön sijainnit ja kuvaukset c VesselView-näytössä on useita ruutuja, joissa näkyvät tietyt moottoritiedot ja aktiivitilat d Volts or Depth (jännite tai syvyys): Tämä dataruutu on käyttäjän määritettävissä. Käytettävissä olevien dataparametrien luetteloa voidaan muuttaa Settings (asetukset) -valikosta. Voltteja näkyy ruudussa vain, kun syvyyslähetin on asennettu. Syvyys korvataan volteilla, jos syvyyslähetintä ei ole asennettu tai jos se on poistettu. 2. Polttoaine: Tämä dataruutu on käyttäjän määritettävissä. Käytettävissä olevien dataparametrien luetteloa voidaan muuttaa Settings (asetukset) -valikosta Sivu M fin TOUKOKUU 2013

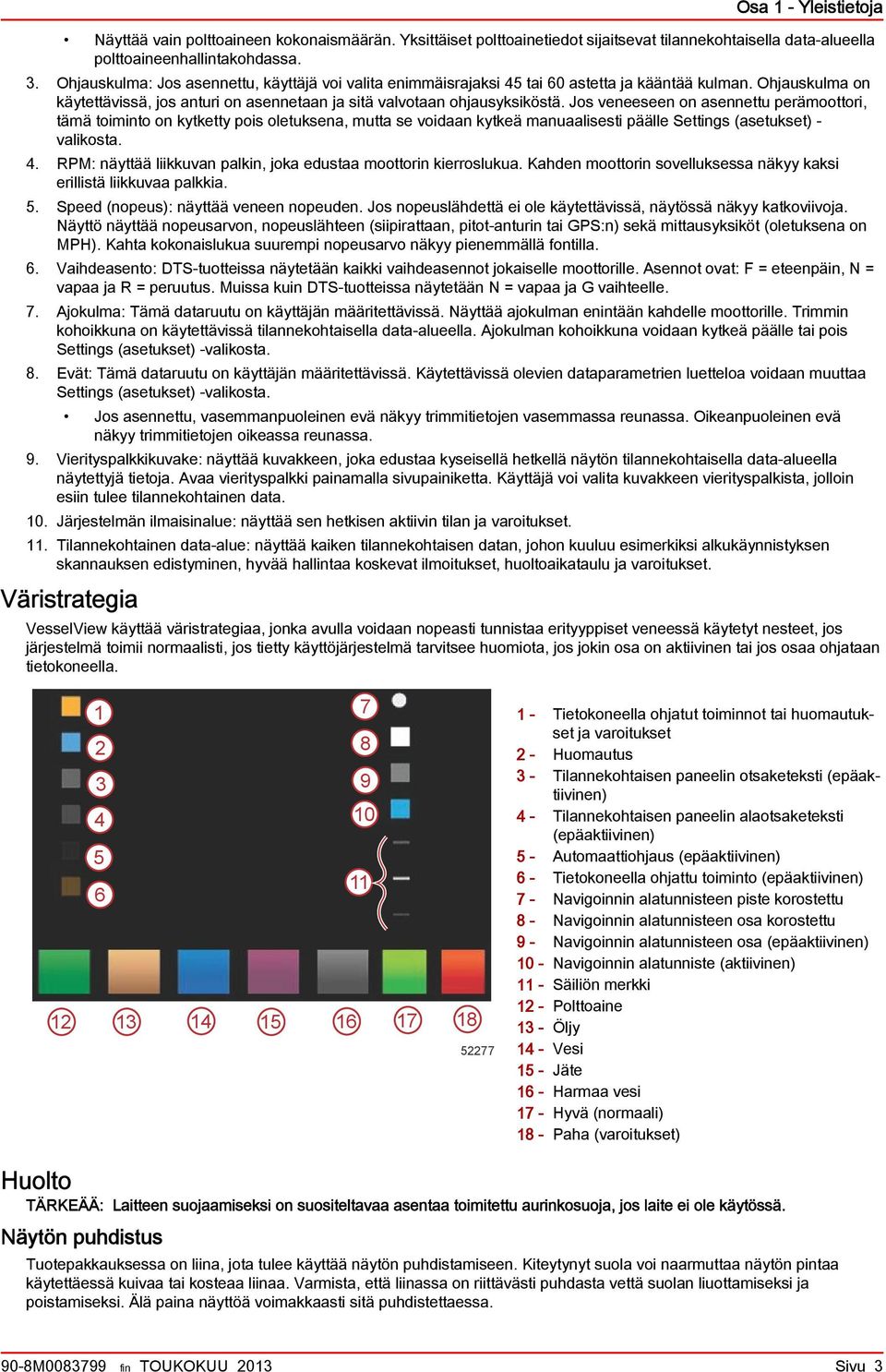

7 Osa 1 - Yleistietoja Näyttää vain polttoaineen kokonaismäärän. Yksittäiset polttoainetiedot sijaitsevat tilannekohtaisella data-alueella polttoaineenhallintakohdassa. 3. Ohjauskulma: Jos asennettu, käyttäjä voi valita enimmäisrajaksi 45 tai 60 astetta ja kääntää kulman. Ohjauskulma on käytettävissä, jos anturi on asennetaan ja sitä valvotaan ohjausyksiköstä. Jos veneeseen on asennettu perämoottori, tämä toiminto on kytketty pois oletuksena, mutta se voidaan kytkeä manuaalisesti päälle Settings (asetukset) - valikosta. 4. RPM: näyttää liikkuvan palkin, joka edustaa moottorin kierroslukua. Kahden moottorin sovelluksessa näkyy kaksi erillistä liikkuvaa palkkia. 5. Speed (nopeus): näyttää veneen nopeuden. Jos nopeuslähdettä ei ole käytettävissä, näytössä näkyy katkoviivoja. Näyttö näyttää nopeusarvon, nopeuslähteen (siipirattaan, pitot-anturin tai GPS:n) sekä mittausyksiköt (oletuksena on MPH). Kahta kokonaislukua suurempi nopeusarvo näkyy pienemmällä fontilla. 6. Vaihdeasento: DTS-tuotteissa näytetään kaikki vaihdeasennot jokaiselle moottorille. Asennot ovat: F = eteenpäin, N = vapaa ja R = peruutus. Muissa kuin DTS-tuotteissa näytetään N = vapaa ja G vaihteelle. 7. Ajokulma: Tämä dataruutu on käyttäjän määritettävissä. Näyttää ajokulman enintään kahdelle moottorille. Trimmin kohoikkuna on käytettävissä tilannekohtaisella data-alueella. Ajokulman kohoikkuna voidaan kytkeä päälle tai pois Settings (asetukset) -valikosta. 8. Evät: Tämä dataruutu on käyttäjän määritettävissä. Käytettävissä olevien dataparametrien luetteloa voidaan muuttaa Settings (asetukset) -valikosta. Jos asennettu, vasemmanpuoleinen evä näkyy trimmitietojen vasemmassa reunassa. Oikeanpuoleinen evä näkyy trimmitietojen oikeassa reunassa. 9. Vierityspalkkikuvake: näyttää kuvakkeen, joka edustaa kyseisellä hetkellä näytön tilannekohtaisella data-alueella näytettyjä tietoja. Avaa vierityspalkki painamalla sivupainiketta. Käyttäjä voi valita kuvakkeen vierityspalkista, jolloin esiin tulee tilannekohtainen data. 10. Järjestelmän ilmaisinalue: näyttää sen hetkisen aktiivin tilan ja varoitukset. 11. Tilannekohtainen data-alue: näyttää kaiken tilannekohtaisen datan, johon kuuluu esimerkiksi alkukäynnistyksen skannauksen edistyminen, hyvää hallintaa koskevat ilmoitukset, huoltoaikataulu ja varoitukset. Väristrategia VesselView käyttää väristrategiaa, jonka avulla voidaan nopeasti tunnistaa erityyppiset veneessä käytetyt nesteet, jos järjestelmä toimii normaalisti, jos tietty käyttöjärjestelmä tarvitsee huomiota, jos jokin osa on aktiivinen tai jos osaa ohjataan tietokoneella Tietokoneella ohjatut toiminnot tai huomautukset ja varoitukset 2 - Huomautus 3 - Tilannekohtaisen paneelin otsaketeksti (epäaktiivinen) 4 - Tilannekohtaisen paneelin alaotsaketeksti (epäaktiivinen) 5 - Automaattiohjaus (epäaktiivinen) 6 - Tietokoneella ohjattu toiminto (epäaktiivinen) 7 - Navigoinnin alatunnisteen piste korostettu 8 - Navigoinnin alatunnisteen osa korostettu 9 - Navigoinnin alatunnisteen osa (epäaktiivinen) 10 - Navigoinnin alatunniste (aktiivinen) 11 - Säiliön merkki 12 - Polttoaine 13 - Öljy 14 - Vesi 15 - Jäte 16 - Harmaa vesi 17 - Hyvä (normaali) 18 - Paha (varoitukset) Huolto TÄRKEÄÄ: Laitteen suojaamiseksi on suositeltavaa asentaa toimitettu aurinkosuoja, jos laite ei ole käytössä. Näytön puhdistus Tuotepakkauksessa on liina, jota tulee käyttää näytön puhdistamiseen. Kiteytynyt suola voi naarmuttaa näytön pintaa käytettäessä kuivaa tai kosteaa liinaa. Varmista, että liinassa on riittävästi puhdasta vettä suolan liuottamiseksi ja poistamiseksi. Älä paina näyttöä voimakkaasti sitä puhdistettaessa. 90-8M fin TOUKOKUU 2013 Sivu 3

8 Osa 1 - Yleistietoja Jos vesijälkiä ei voida poistaa liinalla, puhdista näyttö 50/50 liuoksella lämmintä vettä ja isopropanolia. Älä käytä asetonia, lakkaensiiniä, tärpättityyppisiä liuottimia tai ammoniakkia sisältäviä puhdistusaineita. Vahvojen liuottimien tai puhdistusaineiden käyttö voi vaurioittaa häikäisyä estävää pinnoitetta, muoviosia tai kumisia näppäimiä. Aurinkosuojan käyttäminen on suositeltavaa, kun laite ei ole käytössä, jotta estetään muovisen kehyksen ja kumisten näppäimien vaurioituminen UV-valon tähden. Tallennusvälineportin puhdistus Tallennusvälineportin luukkualue tulee puhdistaa säännöllisesti kiteytyneen suolan kerääntymisen estämiseksi. Kuminen komposiittitulppa micro SD -korttiportin sisällä auttaa estämään veden pääsyn korttiporttiin. TÄRKEÄÄ: Asenna tulppa aina puhdistuksen tai ohjelmiston päivittämisen jälkeen. HUOMAUTUS: Asenna tulppa urapuoli ylöspäin. Toisella puolella on viiste, joka estää luukkua koskettamasta tulppaa Juuttuneet näppäimet Varmista, ettei yksikään näppäin ole juuttunut ala-asentoon. Jos havaitset juuttuneen näppäimen, liikuttele sitä sen vapauttamiseksi. VesselView 4 -ohjelmiston päivittäminen Seuraavissa ohjeissa selitetään, kuinka VesselView 4 -ohjelmisto päivitetään. Tähän tarvitaan Internet-yhteys sekä tiedonsiirtoportti, jota käytetään tiedoston siirtämiseen micro SD -kortille. Uusimman ohjelmiston saaminen 1. Näytön uusin ohjelmistoversio on ladattavissa verkosta osoitteesta Jotta näet, mikä ohjelmistoversio VesselView-järjestelmässä on, käynnistä laitteen virta. Kun järjestelmä käynnistyy, ohjelmistoversio näkyy näytön oikeassa alareunassa. 2. Siirry Mercury Marinen verkkosivuilla kohtaan Service and Support (huolto ja tuki), valitse VesselView 4 -tuote ja napsauta DOWNLOAD UPGRADE (lataa päivitys). 3. Tietokoneesi turvallisuusasetuksista riippuen näytössä saattaa näkyä turvallisuusvaroitus. Jatka napsauttamalla Allow (salli). 4. Luo kiintolevyllesi kansio ja tallenna tiedosto siihen. 5. Jos näet vaihtoehdon SAVE (tallenna) tai RUN (aja), valitse SAVE ja tallenna kiintolevyllesi. HUOMAUTUS: Tiedosto on pakattu zip-tiedosto, jonka koko on tavallisesti 2040 Mt ja jonka lataaminen saattaa kestää kauan joissakin Internet-yhteyksissä. Esimerkiksi arvioitu latausaika 56k:n modeemeille on 34 tuntia; DSL ja jotkin Internet-kaapeliyhteydet suoriutuvat siitä 1015 minuutissa ja nopea Internet-kaapeliyhteys 12 minuutissa. TÄRKEÄÄ: Zip-tiedosto on pakattu tiedostomuoto. Tietokoneesi saattaa tarvita maksuttoman Winzip-ohjelmiston lataamisen zip-tiedostojen käsittelyyn. Maksuton WinZip-ohjelmisto voidaan ladata WinZipin verkkosivuilta. TÄRKEÄÄ: Jotkin selaimet saattavat muuttaa tiedostotunnuksen. Varmista, etteivät tiedostonimi ja -tunnus ole muuttuneet. Tiedostonimen tulee olla esimerkiksi: VesselView#-y.y.zz.zz-standard-3.upd. #-merkki tarkoittaa VesselView-mallia (7). Pääversionumero annetaan muodossa y.y ja päivitysnumero muodossa zz.zz. Älä muuta tiedoston nimeä tai vaihda sen tunnusta. 6. Kun tiedosto on tallennettu kiintolevylle, kopioi se 512 Mt:n tai suuremman tyhjän micro SD -kortin päähakemistoon. Aseman päähakemisto on ylin taso eikä sitä ole asetettu kansioon. VesselView-version päivitys Tärkeää huomata ennen päivitysprosessia ja sen aikana: Kukin näyttö on päivitettävä huolellisesti; käytettävissä ei ole automaattista verkkotoimintoa useiden VesselViewnäyttöjen samanaikaista päivittämistä varten. Näyttöä ei saa kytkeä pois päältä eikä virtaa katkaista päivityksen aikana. Älä poista micro SD -korttia päivityksen aikana. 1. Varmista, että virta-avain on OFF-asennossa eikä VesselView ole päällä. Sivu M fin TOUKOKUU 2013

9 Osa 1 - Yleistietoja HUOMAUTUS: Joissakin asennuksissa VesselView-näyttöön kytketään virta erityisen piirin kautta virta-avainpiirin sijasta. TÄRKEÄÄ: VesselView on kytkettävä pois päältä yli 5 minuutiksi ennen ohjelmiston päivittämistä. 2. Aseta micro SD -kortti kortinlukijaporttiin siten, että se pysyy hyvin paikallaan. 3. Käännä virta-avain päälle ja varmista, että VesselView on päällä. 4. Anna järjestelmän käynnistyä. Päivitysprosessi on automaattinen. 5. Älä käännä virta-avainta tai VesselView-näyttöä pois päältä äläkä poista micro SD -korttia ohjelmiston lataamisen aikana. Päivitysprosessiin saattaa mennä useita minuutteja. 6. Kun päivitys on valmis, poista micro SD -kortti, jolloin järjestelmä käynnistyy automaattisesti uudelleen latauksen viimeistelemiseksi Varmista, että päivitetty ohjelmistoversio on oikea versio. Paina sivunäppäintä ja käytä oikeaa nuolipainiketta Settings (asetukset) -valikon selaamiseen. Käytä kuittauspainiketta ja nuolipainikkeita Aout (tietoa) -kohdan korostamiseen ja avaamiseen. Nykyinen ohjelmistoversio on näkyvissä M fin TOUKOKUU 2013 Sivu 5

10 Osa 1 - Yleistietoja Huomautuksia: Sivu M fin TOUKOKUU 2013

11 Osa 2 - Järjestelmän käynnistys Osa 2 - Järjestelmän käynnistys Sisällysluettelo Alkukäynnistys... 8 Käynnistyskuva... 8 Ohjattu asennusohjelma... 8 Tuo kokoonpano... 8 Moottoriasetukset... 9 Moottorityyppi... 9 Toimintavian merkkivalo... 9 Moottorien lukumäärä... 9 Näyttöasetukset... 9 Laiteasetukset Yksikköjen asetukset Aloitusnäytöt Käynnistys Moottori sammutettu, virta avain ON asennossa Moottori käy tyhjäkäynnillä Moottorivika Vikanavigointi Moottorin määräaikaishuolto Järjestelmän skannaus skannausraportti Viestintävirheet M fin TOUKOKUU 2013 Sivu 7

12 Osa 2 - Järjestelmän käynnistys Alkukäynnistys VesselView on ohjelmoitava veneen ohjelmaa varten. Veneen ohjelma voidaan luoda kolmella eri menetelmällä: Mercury Marine G3, micro SD -kortti, jolle valmistaja on tallentanut tiedot tai veneen valikkojärjestelmän kautta. Veneen ohjelmisto saattaa käsittää esimerkiksi seuraavat: moottoreiden lukumäärä, ruorien lukumäärä, säiliöiden määrä ja tyyppi sekä veneeseen asennettujen antureiden tyyppi. Jos ohjelma on ladattu G3- tai micro SD -kortilla ja se on yhden näytön asennus, asetus- tai asennusikkunaa ei tarvita. Jos useita VesselView-näyttöjä on asennettu, nämä laitteet havaitaan automaattisesti. Esiin tulee kohoikkuna, joka ilmoittaa, että useita laitteita on asennettu. Asema ja näytön numero on valittava näytön kehotteiden mukaan. Jos tuotteeseen ei ole koskaan ladattu ohjelmaa, VesselView käyttää oletusasetuksia sillä perusteella, mitä havaitaan etsimällä SmartCraft-protokollasta moottoria ja vetolaitetyyppiä. Tietoja voidaan mukauttaa näytön valikkojärjestelmällä. Käynnistyskuva Kun virta-avain kytketään päälle, Mercuryn käynnistyskuva tulee esiin. Moottorin käyttötuntien määrä näytetään enintään 2 moottorille. Käyttötunteja saa olla enintään tuntia. Ohjelmistoversio näkyy näytön oikeassa alareunassa. Päästöjenhallinnalla varustetuissa moottoreissa näkyy moottorikuvake näytön vasemmassa alareunassa. Ohjattu asennusohjelma Mercuryn käynnistyskuva Ohjattu asennusohjelma antaa ohjeita VesselView -näytön kokoonpanon määrittämisen ensivaiheissa. Ohjattu asennusohjelma käynnistyy automaattisesti, kun VesselView-yksikkö kytketään päälle ensimmäistä kertaa tai suoritetaan tehdasasetusten palauttaminen. 1. Käännä kaikki virta-avaimet ON-asentoon, jolloin näyttöön tulee WELCOME (tervetuloa) -ruutu. TÄRKEÄÄ: Älä paina mitään painikkeita VesselView-järjestelmän käynnistyessä alus- ja moottoritietojen keräämistä varten. Kun VesselView käynnistetään ensimmäistä kertaa tai tehdasasetusten palauttamisen jälkeen, järjestelmän käynnistysjakso kestää muutaman sekunnin ajan. WELCOME This is the first time VesselView has een started and you will e guided through configuring this device for your vessel. We recommend that you key on all engines to ensure proper feature configuration Cancel Next Paina oikeaa nuolipainiketta, jos haluat jatkaa kokoonpanon tuomista micro SD -kortilta, tai paina vasenta painiketta, jos haluat peruuttaa toiminnon. HUOMAUTUS: Jos peruutat ohjatun asennusohjelman, sinun on määritettävä VesselView-näytön kokoonpano manuaalisesti. Tuo kokoonpano TÄRKEÄÄ: Kokoonpanon tuontitoimintoa saa käyttää vain valtuutettu valmistaja tai jälleenmyyjä. Sitä käytetään tuomaan kokoonpanoasetuksia, jotka tallennettiin micro SD -kortille. Micro SD -kortti saattaa sisältää useita datatiedostoja. Sivu M fin TOUKOKUU 2013

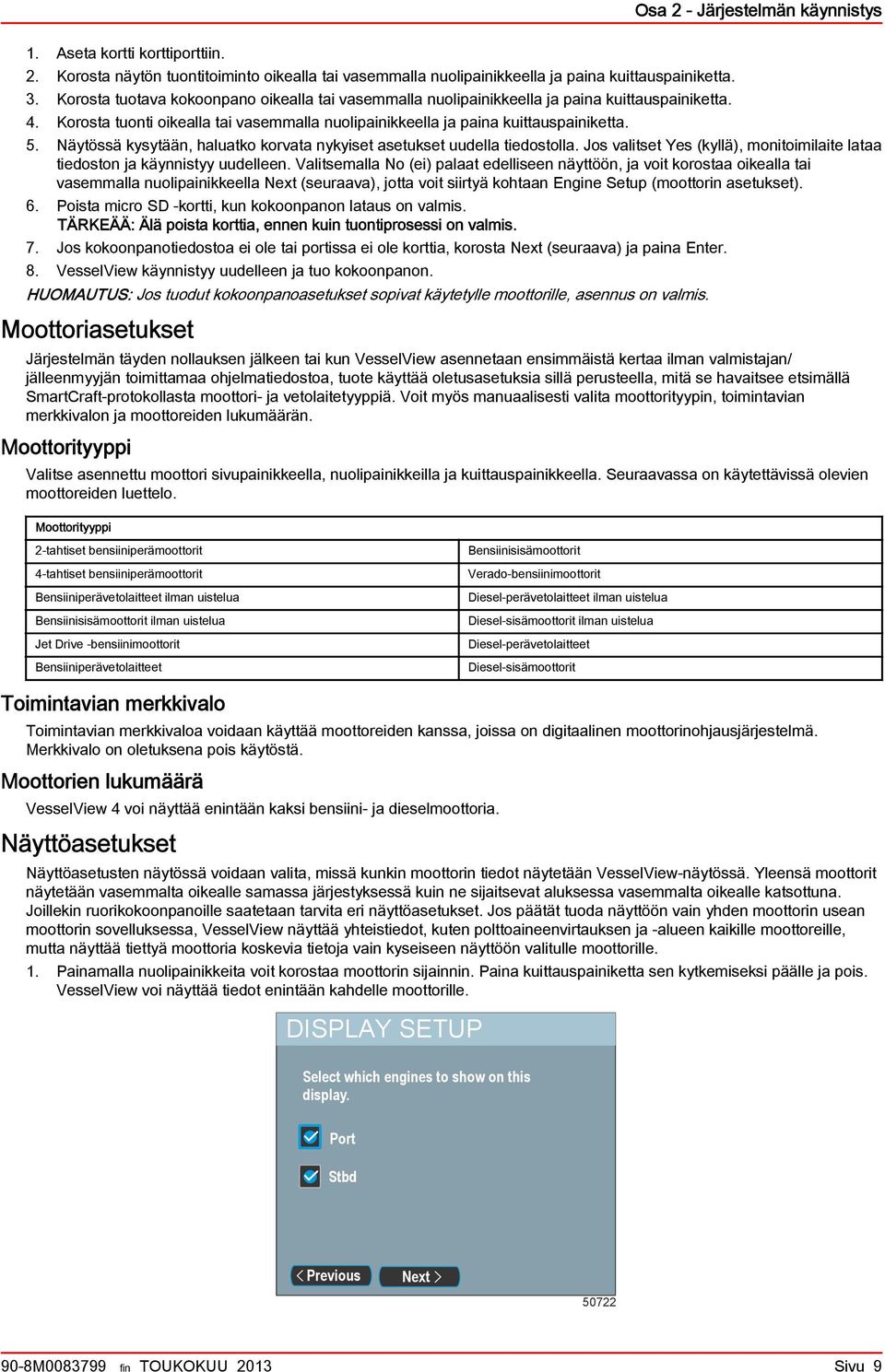

13 Osa 2 - Järjestelmän käynnistys 1. Aseta kortti korttiporttiin. 2. Korosta näytön tuontitoiminto oikealla tai vasemmalla nuolipainikkeella ja paina kuittauspainiketta. 3. Korosta tuotava kokoonpano oikealla tai vasemmalla nuolipainikkeella ja paina kuittauspainiketta. 4. Korosta tuonti oikealla tai vasemmalla nuolipainikkeella ja paina kuittauspainiketta. 5. Näytössä kysytään, haluatko korvata nykyiset asetukset uudella tiedostolla. Jos valitset Yes (kyllä), monitoimilaite lataa tiedoston ja käynnistyy uudelleen. Valitsemalla No (ei) palaat edelliseen näyttöön, ja voit korostaa oikealla tai vasemmalla nuolipainikkeella Next (seuraava), jotta voit siirtyä kohtaan Engine Setup (moottorin asetukset). 6. Poista micro SD -kortti, kun kokoonpanon lataus on valmis. TÄRKEÄÄ: Älä poista korttia, ennen kuin tuontiprosessi on valmis. 7. Jos kokoonpanotiedostoa ei ole tai portissa ei ole korttia, korosta Next (seuraava) ja paina Enter. 8. VesselView käynnistyy uudelleen ja tuo kokoonpanon. HUOMAUTUS: Jos tuodut kokoonpanoasetukset sopivat käytetylle moottorille, asennus on valmis. Moottoriasetukset Järjestelmän täyden nollauksen jälkeen tai kun VesselView asennetaan ensimmäistä kertaa ilman valmistajan/ jälleenmyyjän toimittamaa ohjelmatiedostoa, tuote käyttää oletusasetuksia sillä perusteella, mitä se havaitsee etsimällä SmartCraft-protokollasta moottori- ja vetolaitetyyppiä. Voit myös manuaalisesti valita moottorityypin, toimintavian merkkivalon ja moottoreiden lukumäärän. Moottorityyppi Valitse asennettu moottori sivupainikkeella, nuolipainikkeilla ja kuittauspainikkeella. Seuraavassa on käytettävissä olevien moottoreiden luettelo. Moottorityyppi 2-tahtiset ensiiniperämoottorit 4-tahtiset ensiiniperämoottorit Bensiiniperävetolaitteet ilman uistelua Bensiinisisämoottorit ilman uistelua Jet Drive -ensiinimoottorit Bensiiniperävetolaitteet Bensiinisisämoottorit Verado-ensiinimoottorit Diesel-perävetolaitteet ilman uistelua Diesel-sisämoottorit ilman uistelua Diesel-perävetolaitteet Diesel-sisämoottorit Toimintavian merkkivalo Toimintavian merkkivaloa voidaan käyttää moottoreiden kanssa, joissa on digitaalinen moottorinohjausjärjestelmä. Merkkivalo on oletuksena pois käytöstä. Moottorien lukumäärä VesselView 4 voi näyttää enintään kaksi ensiini- ja dieselmoottoria. Näyttöasetukset Näyttöasetusten näytössä voidaan valita, missä kunkin moottorin tiedot näytetään VesselView-näytössä. Yleensä moottorit näytetään vasemmalta oikealle samassa järjestyksessä kuin ne sijaitsevat aluksessa vasemmalta oikealle katsottuna. Joillekin ruorikokoonpanoille saatetaan tarvita eri näyttöasetukset. Jos päätät tuoda näyttöön vain yhden moottorin usean moottorin sovelluksessa, VesselView näyttää yhteistiedot, kuten polttoaineenvirtauksen ja -alueen kaikille moottoreille, mutta näyttää tiettyä moottoria koskevia tietoja vain kyseiseen näyttöön valitulle moottorille. 1. Painamalla nuolipainikkeita voit korostaa moottorin sijainnin. Paina kuittauspainiketta sen kytkemiseksi päälle ja pois. VesselView voi näyttää tiedot enintään kahdelle moottorille. DISPLAY SETUP Select which engines to show on this display. Port Std Previous Next M fin TOUKOKUU 2013 Sivu 9

14 Osa 2 - Järjestelmän käynnistys 2. Korosta näytettävä moottori nuolipainikkeella ja paina kuittauspainiketta. Seuraavassa kuvataan, mitä saattaa olla käytettävissä moottorien lukumäärästä riippuen: NONE (ei mitään) OIKEA VASEN STBDCNTR (oikea keski) (kolmen ja neljän moottorin sovellukset) PORTCNTR (vasen keski) (vain neljän moottorin sovellukset) 3. Korosta nuolipainikkeella Next (seuraava) ja jatka laiteasetuksiin. Laiteasetukset Yksilöllinen VesselView-tunniste erottaa VesselView-yksikön muista asennetuista SmartCraft-laitteista. DEVICE SETUP (laiteasetukset) -näyttö mahdollistaa oman tunnisteen osoittamisen jokaiselle VesselView-yksikölle sekä sen määräämisen, asennetaanko VesselView ensiö- vai toisioruoriin. TÄRKEÄÄ: Älä valitse samaa yksilöllistä tunnistetta useammalle VesselView-asennukselle. 1. Jos alukseen on asennettu vain yksi VesselView-yksikkö, siirry vaiheeseen 5. Muussa tapauksessa voit siirtyä UNIQUE VESSELVIEW ID (yksilöllinen VesselView-tunniste) -ruutuun painamalla kuittauspainiketta. HUOMAUTUS: Valitse tunniste asennetun VesselView-yksikön sijainnin mukaan (suositeltava ruorijärjestys on alhaalta ylöspäin). DEVICE SETUP Unique VesselView ID: 1 Helm ID: 1 Previous Next 2. Avaa yksilöllinen VesselView-tunniste painamalla kuittauspainiketta. Korosta tunnistenumero nuolipainikkeella ja paina kuittauspainiketta. Valitse numero, joka poikkeaa muille asennetuille VesselView-laitteille annetuista numeroista. 3. Korosta HELM ID (ruorin tunniste) nuolipainikkeella ja paina kuittauspainiketta. HUOMAUTUS: Käytä lukua 1 yhden ruorin veneelle. Jos veneessä on useita VesselView-yksiköitä asennettuina eri ruoreihin, tunnistenumero vastaa ruorin sijaintia. Suositus on alimmasta ylimpään ruoriin. 4. Korosta HELM ID (ruorin tunniste) nuolipainikkeella ja paina kuittauspainiketta. 5. Korosta nuolipainikkeella Next (seuraava) ja siirry UNITS SETUP (yksikköjen asetukset) -painikkeeseen painamalla kuittauspainiketta. Yksikköjen asetukset UNITS SETUP (yksikköjen asetukset) mahdollistaa haluamasi mittaustyypin valinnan: Amerikkalainen tai metrijärjestelmä. Kun nämä kokoonpanon asetukset ovat valmiit, voit muuttaa mittaustyypin Settings (asetukset) -valikosta. Yksikköjen muuttaminen Settings (asetukset) -valikosta käsitellään tämän ohjekirjan toisessa osassa. 1. Paina kuittauspainiketta ja korosta haluttu mittaustyyppi nuolipainikkeella Sivu M fin TOUKOKUU 2013

15 2. Paina kuittauspainiketta valintasi vahvistamiseksi ja korosta Next (seuraava) nuolipainikkeella. Paina kuittauspainiketta. UNITS SETUP Osa 2 - Järjestelmän käynnistys What units of measure do you want to use? Selects the general type of units of measure. You can later change any particular unit of measure.: U.S Standard Previous Next 3. Näytössä ilmoitetaan, että kokoonpanot ovat lähes valmiit ja että ne voidaan muuttaa milloin tahansa Settings (asetukset) -valikosta. Viimeistele kokoonpano painamalla kuittauspainiketta tai käy kokoonpanovaiheet läpi käyttämällä nuolipainiketta. 4. Kuittauspainikkeen painamisen jälkeen Network (verkko) -näyttö tulee esiin ilmoittaen datalähteet, joita ei ole asetettu ja kysyy, haluatko asettaa lähteet. Korosta OK tai Cancel (peruuta) nuolipainikkeilla. 5. Valitse OK, jolloin näyttö tulee esiin ja järjestelmä valitsee datan automaattisesti. Kaikki veneen NMEA 2K- ja CANverkkotuotteet on kytkettävä päälle. 6. Edistyspalkki näyttää automaattisen valinnan kuluneen ajan. Aloitusnäytöt Käynnistys Käynnistettäessä käynnistyskuvasarjan jälkeen tulee esiin päänäyttö ja kaikki tiedot ja grafiikka ovat aktiivisia. Käytettävissä on kaksi tilaa: moottorit sammutettuina tai moottorit käynnissä. Seuraavassa taulukossa ja tiedoissa selitetään järjestys, jossa pysyvän ja tilannekohtaisen datan alueet muuttuvat Moottorin tila Moottori sammutettu, virta-avain ON-asennossa Moottori pyörii Moottori käy tyhjäkäynnillä Moottori käy vaihteella Tilannekohtainen data-alue Hyvän hallinnan ilmoitus Järjestelmän skannaus käynnissä, näytössä näkyy animoitu potkuri Potkurin väri muuttuu vihreäksi Tason 1 älykkäät tilannekohtaiset tiedot Moottori sammutettu, virta-avain ON-asennossa Mercuryn hyvän hallinnan viestinäyttö näkyy tilannekohtaisella data-alueella, kun virta-avain on ON-asennossa mutta moottorit eivät käy. Kaikki toiminnot ovat käytettävissä eikä moottorin tietoja näy näytössä. Ilmoitukset ovat summittaisia. Esimerkkejä: Onko sinulla kellukkeita? Mercury muistuttaa sinua turvallisesta veneilystä. Hyvän hallinnan luettelokohdat voivat muuttua moottorityypin tai ohjelmakokoonpanon mukaan. Moottori käy tyhjäkäynnillä Kun moottori käy, näytön tilannekohtaisella data-alueella näkyy vihreä potkuri, kun järjestelmän skannausraportti on valmis. 90-8M fin TOUKOKUU 2013 Sivu 11

16 Osa 2 - Järjestelmän käynnistys Näytön tilannekohtaisella data-alueella näkyy animoitu potkuri sekä edistymispalkki, joka osoittaa, että skannaus on meneillään. a Järjestelmän skannaus a - Animoitu potkuri - Edistymispalkki Jos moottori jossakin vaiheessa siirretään vaihteelle, järjestelmän skannaus pysähtyy, potkuri muuttuu vihreäksi ja tason 1 älykäs tilannekohtainen data tulee esiin. Kun skannaus on valmis, erilaisia tilannekohtaisia kohoikkunoita saattaa tulla esiin: moottoriviat, huoltomuistutukset, tiedonsiirtovirheet, järjestelmä OK -skannausraportti. Moottorivika Skannaus valmis Jos moottorivika havaitaan järjestelmän skannauksen aikana, tilannekohtaisella data-alueella näkyy kuvaileva teksti lihavoidussa värillisessä vikanäytössä. Vikanäytön väri riippuu havaitun vian tyypistä. Järjestelmän ilmaisinalueen vasen alareuna muuttuu näytetyn vian mukaan a c d e a - Vikakuvake ja vian nimi - Lyhyt teksti tai legacy-teksti c - Moottorivian sijainti d - Toimintateksti e - Vikojen lukumäärä Vikanavigointi Kun vikoja havaitaan, niiden tunnistenumerot esitetään vian tilannekohtaisen ilmaisinalueen alareunassa. 1. Valintaruutu palaa ensimmäiseen numeroon Sivu M fin TOUKOKUU 2013

17 Osa 2 - Järjestelmän käynnistys 2. Tarkastele kutakin vikaa vasemmalla tai oikealla nuolipainikkeella. a c d a - Sivupainike - Vasen nuolipainike c - Oikea nuolipainike d - Kuittauspainike 3. Valitulla vialla on musta numero valkoisessa ruudussa. 4. Valittu vika vaihtelee vikanumeron ja plus (+) -symolin välillä, joka osoittaa, että lisää dataa on näytettävänä. a a - Vikojen lukumäärä ilmaisinalueella - Valittu vika c - Vian ilmaisinalueen poistumiskuvake 5. Kun plus (+) -symoli on käytettävissä, paina kuittauspainiketta, niin voit tarkastella kyseiseen vikaan liittyviä lisätietoja. 6. Kun lisätietoja varten tarvitaan lisää sivuja, vian ilmaisinalueella näkyy yksi tai useampia ympyröitä. Valitun sivun ympyrä näkyy valkoisena. Tällä alueella näytetään vian pitkä tekstikuvaus. 7. Voit poistua vian ilmaisinalueelta korostamalla alueelta X:n vasemmalla tai oikealla nuolipainikkeella. Poistu vian ilmaisinalueelta ja palaa järjestelmän ilmaisinalueelle painamalla kuittauspainiketta. Moottorin määräaikaishuolto c Jos huoltomuistutus havaitaan järjestelmän skannauksen aikana, tilannekohtaisella data-alueella näkyy kuvaileva teksti voimakkaanvärisessä näytössä. Järjestelmän ilmaisinalueen vasen alareuna muuttuu näytetyn vian mukaan. Käytä tervettä järkeä sijoituksesi suojelemisessa ja tarkista moottoriöljy säännöllisesti, parhaassa tapauksessa ennen jokaista käyttökertaa. 1. Kun määräaikaishuollon aika on kulunut kokonaan umpeen, tilannekohtaisella data-alueella näkyy yleinen huoltomuistutus määräaikaishuollon suorittamisesta. 2. Avaa plus (+) -kuvake tekstin suurentamiseksi. Voit asettaa huollon 100 %:iin tai poistua näytöstä. HUOMAUTUS: Huoltomuistutusta esittävä jakoavainkuvake näkyy järjestelmän ilmaisinalueella, kunnes vika poistetaan järjestelmästä M fin TOUKOKUU 2013 Sivu 13

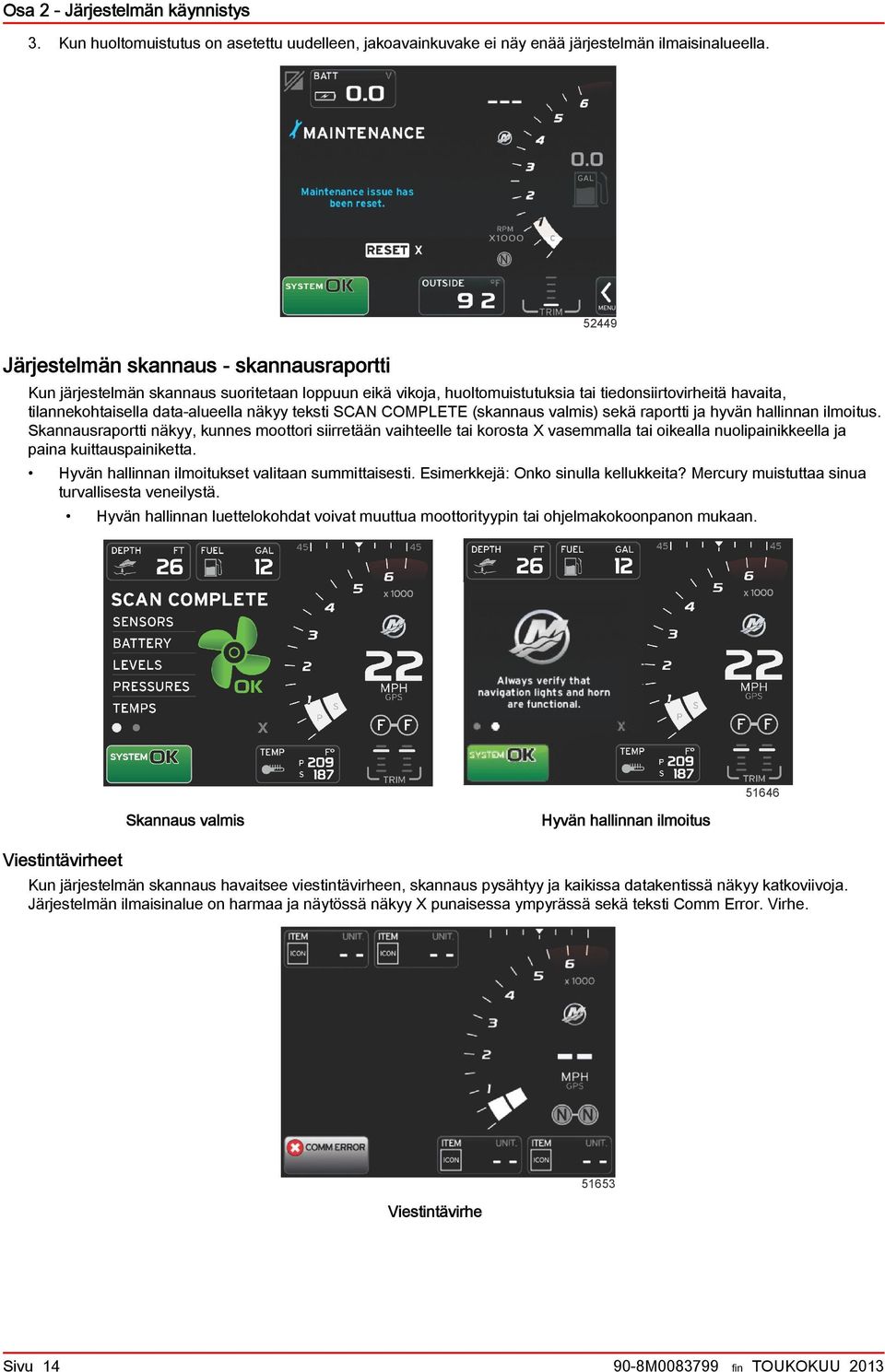

18 Osa 2 - Järjestelmän käynnistys 3. Kun huoltomuistutus on asetettu uudelleen, jakoavainkuvake ei näy enää järjestelmän ilmaisinalueella Järjestelmän skannaus - skannausraportti Kun järjestelmän skannaus suoritetaan loppuun eikä vikoja, huoltomuistutuksia tai tiedonsiirtovirheitä havaita, tilannekohtaisella data-alueella näkyy teksti SCAN COMPLETE (skannaus valmis) sekä raportti ja hyvän hallinnan ilmoitus. Skannausraportti näkyy, kunnes moottori siirretään vaihteelle tai korosta X vasemmalla tai oikealla nuolipainikkeella ja paina kuittauspainiketta. Hyvän hallinnan ilmoitukset valitaan summittaisesti. Esimerkkejä: Onko sinulla kellukkeita? Mercury muistuttaa sinua turvallisesta veneilystä. Hyvän hallinnan luettelokohdat voivat muuttua moottorityypin tai ohjelmakokoonpanon mukaan Skannaus valmis Hyvän hallinnan ilmoitus Viestintävirheet Kun järjestelmän skannaus havaitsee viestintävirheen, skannaus pysähtyy ja kaikissa datakentissä näkyy katkoviivoja. Järjestelmän ilmaisinalue on harmaa ja näytössä näkyy X punaisessa ympyrässä sekä teksti Comm Error. Virhe. Viestintävirhe Sivu M fin TOUKOKUU 2013

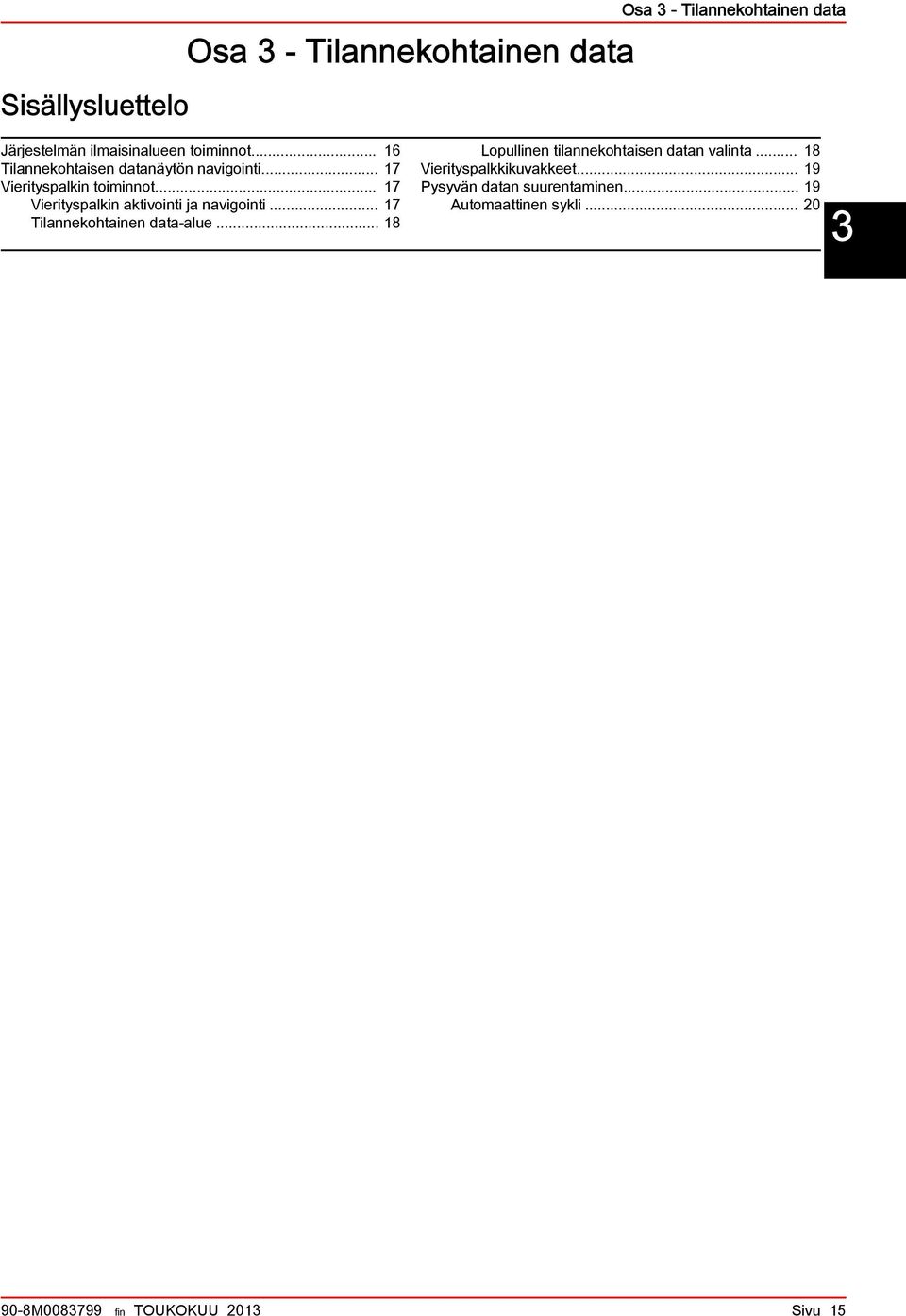

19 Sisällysluettelo Osa 3 - Tilannekohtainen data Osa 3 - Tilannekohtainen data Järjestelmän ilmaisinalueen toiminnot Tilannekohtaisen datanäytön navigointi Vierityspalkin toiminnot Vierityspalkin aktivointi ja navigointi Tilannekohtainen data alue Lopullinen tilannekohtaisen datan valinta Vierityspalkkikuvakkeet Pysyvän datan suurentaminen Automaattinen sykli M fin TOUKOKUU 2013 Sivu 15

20 Osa 3 - Tilannekohtainen data Järjestelmän ilmaisinalueen toiminnot Järjestelmän ilmaisinaluetta käytetään viestimään tiettyjä moottoritietoja ja aktiivitiloja. Se näkyy aina päänäytön vasemmassa alareunassa, paitsi jos nähdään varoittavan kokoruudun kohoikkuna. Väri, kuvake ja teksti muuttuvat järjestelmän tilan, varoitusten, huoltoilmaisimen ja aktiivitilojen mukaan. Veneen ohjelma ja asennetun moottorin tyyppi vaikuttavat suoraan siihen, mitkä kuvakkeet ovat käytettävissä järjestelmän ilmaisinalueella. Kaikkia käytettävissä olevia kuvakkeita ei ole lueteltu seuraavassa taulukossa. Järjestelmän ilmaisinalueen esimerkkejä Moottorikuvake virta-avaimen ollessa ON-asennossa. Kuvake näkyy vain, jos moottorissa on päästöjenhallinta Viestintävirhe virta-avaimen ollessa ON-asennossa. Moottori ei viesti CAN-verkon kautta Osoittaa, että jokainen CAN-verkkoon liitetty osa on normaalien toimintaparametrien sisällä Varoituskuvake osoittaa, että järjestelmässä on vika Varoitus osoittaa, että oikeanpuoleisen moottorin vianmääritysjärjestelmä on havainnut vian. Kaikki muut moottorien sijainnit ovat samanlaisia Automaattiohjauksen matkapisteen seuranta. Oranssi väri osoittaa, että matkapisteen seuranta on aktiivinen ja tietokoneella ohjattu. Jos automaattiohjauksen matkapisteseuranta on lepotilassa (ei aktiivinen), kentän väri on harmaa. Tämä värinmuutos on sama kaikille automaattiohjauksen toiminnoille. Sivu M fin TOUKOKUU 2013

21 Tilannekohtaisen datanäytön navigointi Osa 3 - Tilannekohtainen data Tilannekohtaiseen dataan kuuluvat alkukäynnistyksen skannauksen edistyminen, hyvää hallintaa koskevat ilmoitukset, huoltoaikataulu ja varoitukset. Tietty tilannekohtainen data näytetään esimääritetyn tason tapahtumien aikana. Tasotapahtumat voivat olla osa käynnistyksen etenemistä, muutoksia moottorissa tai ne voivat liittyä varoitusten havaitsemiseen. a c d Tilannekohtaisten tasotapahtumien etenemisen määritelmä a ei saa ylittää c d Taso 4 on kokoruututapahtuma, joka tapahtuu, kun nähdään kohoikkunavaroituksia. Taso 3 on vakiokokoisen näytön tapahtuma, joka tapahtuu, kun moottorin tai veneen kohoikkunat muuttuvat. Muutoksia voivat olla esimerkiksi ajokulma, navigointi, ECO ja polttoaine. Taso 2 vakiokokoisen näytön tapahtuma kaikille tilannekohtaisille paneeleille. Taso 1 vakiokokoisen näytön tapahtuma kaikille tilannekohtaisille tiedoille, jotka sisältävät käynnistyksen aikaisen järjestelmäskannauksen. Vierityspalkin toiminnot Vierityspalkilla päästään näkemään kuvakekohtia, jotka eivät tällä hetkellä näy näytön tilannekohtaisella data-alueella. Kuvakekohta on piilossa, kunnes se aktivoidaan, ja se näytetään ajan pituudelta, jonka käyttäjä on valinnut Settings (asetukset) -valikosta. Jos toimintoja ei käytetä viiteen sekuntiin, tilannekohtaisen data-alueen kuvakekohta häviää näkyvistä. Kun tilannekohtainen data-alue on aktiivinen, se muuttuu näyttämään kuvakkeen nimen ja kyseiseen toimintoon liittyvän datan. Vierityspalkin aktivointi ja navigointi 1. Voit aktivoida vierityspalkkivalikon painamalla sivupainiketta. 2. Korosta vasemmalla tai oikealla nuolipainikkeella kuvake, jonka haluat näyttää. Sininen ruutu korostaa valittavan vierityspalkkikuvakkeen. 90-8M fin TOUKOKUU 2013 Sivu 17

22 Osa 3 - Tilannekohtainen data HUOMAUTUS: Nuolikuvake tulee esiin vierityspalkin vasemmalle ja oikealle puolelle. Kun vain yksi nuolikuvake on näkyvissä, sinun on siirrettävä valintaa näytetyllä nuolipainikkeella. Kun molemmat nuolet ovat näkyvissä, kumpaa tahansa nuolipainiketta voidaan käyttää. a - Valittu kuvake - Vierityspalkin nuolet a Tilannekohtainen data-alue Vierityspalkin navigoinnin aikana, kun kuvake on korostettuna eikä kuittauspainiketta ole painettu, tilannekohtainen dataalue muuttuu näyttämään kuvakkeen, kuvakkeen nimen sekä kuvauksen siitä, mitä toiminto tekee. Tilannekohtainen dataalue näyttää nämä tiedot vain hetken aikaa. Lopullinen tilannekohtaisen datan valinta Kun kuvake on valittu, paina kuittauspainiketta. Kuvake näkyy järjestelmän ilmaisinalueen vieressä ja tilannekohtainen data-alue näyttää koko kyseiseen valintaan liittyvän datan. Sivu M fin TOUKOKUU 2013

23 Vierityspalkkikuvakkeet Osa 3 - Tilannekohtainen data a e i m q f j n r c g k o d h l p Kuvakkeen kuvaus a ei saa ylittää c d e f g h I j k l m n o p q r Lämpötila näyttää moottorin ja ympäristön lämpötila-arvot: öljy, vesi, polttoaine, ilma (pakosarja). Käytettävissä olevat tiedot riippuvat moottorista. Paine näyttää moottorin painearvot: vesi, öljy, polttoaine, tehostus. Käytettävissä olevat tiedot riippuvat moottorista. Jännite näyttää akkuarvot kaikille moottoreille. Säiliöt näyttää veneen säiliötiedot: polttoaine, vesi, jäte, öljy (vain kaksitahtinen), tilavuus. Matkaloki näyttää tallennetut matkatiedot: kokonaisetäisyys, kokonaisaika, keskimääräinen nopeus, keskimääräinen polttoaineenkulutus. Matkalokiin tallennetut tiedot voidaan poistaa ja asettaa nollaan. Generaattori näyttää tiedot, jotka generaattori voi lähettää NMEA tai J1939-protokollan CAN-verkon kautta: nykyinen tila (ajo/ pysäytys), jännite (AC/DC), taajuus (Hz), käyttötunnit, öljynpaine, veden lämpötila. Smart Tow aktivoi Smart Tow -profiilit valintaa varten. Profiileja voidaan muuttaa. Uisteluohjaus aktivoi hitaan moottoriohjauksen. Voidaan käyttää moottorin kierrosluvun hallintaan. Polttoaineenhallinta näyttää polttoainejärjestelmän tilastotietoja: nykyinen talous, keskimääräinen talous, tunnissa käytetty tilavuus, kokonaistilavuus, käytetty polttoaine. Automaattiohjaus näyttää automaattiohjaustietoja ECO näyttää tietoja, jotka ohjaavat käyttäjää asettamaan parhaan ajokulman asennon ja moottorin nopeuden parhaan polttoainetalouden saamiseksi. Navigointi näyttää asennettuun navigointijärjestelmään liittyviä tietoja: kompassisuunta, pituus- ja leveysaste, aika matkapisteeseen (TTW,) suuntakulma matkapisteeseen (BTW,) etäisyys matkapisteeseen (DTW,) maasuunta (COG). Laajenna käy läpi valitut datanäytöt. Ajokulma ja evät näyttää vetolaitteen ajokulman asennon ja evien asennon. Eviin on asennettava anturi, jotta tämä toiminto näyttää tietoja. Suorituskyky näyttää edistyneitä suorituskykytietoja: huippusuorituskyky (RPM/nopeus), tuumia potkurin kierroksella. Moottoritiedot näyttää moottorin lisätietoja: pakosarjan lämpötila, kaasuprosentti, moottorin kuorma, pakosarjan tehostinpaine. Käytettävissä olevat tiedot riippuvat moottorista. Vakionopeus aktivoi vakionopeuden. Toiminnon avulla käyttäjä voi ohjata venettä moottorin kierrosluvulla tai veneen nopeudella. Veneen nopeusohjaus edellyttää siipiratasanturia tai GPS:ää. Asetukset pääsijainti, josta tietoja voidaan kytkeä päälle tai pois, muuttaa anturin datatoleranssia ±, valita halutut näyttöarvot (metrijärjestelmä/englantilainen/veneily), palauttaa tehdasasetukset. Huomaa palautus tehdasasetuksiin poistaa kaikki mukautetut asetukset. Pysyvän datan suurentaminen Dataruutuja voidaan suurentaa korostamalla laajennuskuvaketta (X-PAND) ja painamalla kuittauspainiketta Laajennuskuvake Kun kuvake on aktivoitu, tilannekohtainen data-alue täytetään aktiivisesti näytetyn dataruudun suurennetulla datalla. Enintään kuusi dataruutua voidaan suurentaa, yksi kerrallaan, ja ne tulevat esiin seuraavan kuvan mukaisessa kronologisessa järjestyksessä. Dataruudut 3 ja 4 näyttävät vain valinnaisen käyttäjän valitseman datan. 90-8M fin TOUKOKUU 2013 Sivu 19

24 Osa 3 - Tilannekohtainen data HUOMAUTUS: Ajokulman ja evien oletusasetus ei suurene, ellei niitä aktivoida ulkoisilla säätimillä. Jos ne aktivoidaan, kohoikkunaprosessi otetaan käyttöön. Ajokulman ja evien kohoikkunat voidaan kytkeä pois Settings (asetukset) -valikosta Kullakin dataruudulla on oma sivun ilmaisin tilannekohtaisen datan vasemmassa alareunassa. Käytä nuolipainikkeita, kun haluat navigoida eri sivuille, tai automaattisyklikuvaketta tai poistumiskuvaketta. Paina kuittauspainiketta, kun automaattisen syklin tai poistumiskuvake on korostettuna a c a - Sivujen ilmaisimet - Automaattisen syklin kuvake c - Poistumiskuvake Automaattinen sykli Kun automaattinen sykli on valittu mutta se ei ole aktiivinen, kuvake näkyy valkoisessa kentässä. Aktivoi automaattisykli painamalla kuittauspainiketta. Kuvake näkyy sinisessä kentässä valkoisin nuolin ja nämä värit säilyvät, kunnes automaattinen sykli poistetaan käytöstä. Automaattisen syklin oletusaika on viisi sekuntia sivua kohden, ja tätä aikaa voidaan muuttaa Settings (asetukset) -valikosta. Kun automaattinen sykli on aktiivinen, nuolipainikkeet eivät ole käytettävissä. Korosta jokin sivu ja paina kuittauspainiketta. Automaattinen sykli pysyy aktiivisena mutta se ei ole näkyvissä. Voit palata automaattiseen sykliin korostamalla automaattisen syklin kuvakkeen ja painamalla kuittauspainiketta Voit kytkeä automaattisen syklin pois päältä korostamalla X:n ja painamalla kuittauspainiketta. Näyttö poistuu tilannekohtaiselta data-alueelta. Sivu M fin TOUKOKUU 2013

25 Sisällysluettelo Osa 4 - Asetukset ja kaliroinnit Osa 4 - Asetukset ja kaliroinnit Asetusvalikon navigointi Valikon navigointi Järjestelmä Omat valinnat Alus...23 SmartCraft Helpot linkit Hälytykset Yksiköt Säiliöt Säiliön kalirointi oletus Säiliön kalirointi edistynyt Verkko Ohjelmatiedosto M fin TOUKOKUU 2013 Sivu 21

26 Osa 4 - Asetukset ja kaliroinnit Asetusvalikon navigointi Valikon navigointi 1. Paina sivupainiketta. 2. Paina oikeaa nuolipainiketta useita kertoja, kunnes viimeinen kuvake korostuu. Viimeinen kuvake on Settings (asetukset) -valikko. 3. Paina kuittauspainiketta. 4. Navigoi sivuille painamalla vasenta tai oikeaa nuolipainiketta. 5. Siirry valikkoon painamalla kuittauspainiketta. 6. Kun olet muuttanut asetuksia, paina sivupainiketta useita kertoja asetuskuvakkeeseen palaamiseksi. a c d a - Sivupainike - Vasen nuolipainike c - Oikea nuolipainike d - Kuittauspainike Järjestelmä Järjestelmävalikko mahdollistaa ajan ja päivämäärän muodon muuttamisen, äänimerkkien päälle tai pois kytkemisen, eri valaistusparametrien muuttamisen, grafiikan tuomisen mukautetulle käynnistyskuvalle, simulointiohjelman kytkemisen päälle (tätä käytetään yleensä jälleenmyyntiliikkeessä) ja ohjelmistoversion tunnistamisen. Suurempi kuin -merkki ( > ) osoittaa lisävalikkovalintoja. Järjestelmät Kieli Valitse haluttu kieli Aika > Muuta ajan ja päivämäärän muotoa Automaattinen ajan päivitys on käytettävissä vain, jos GPS on liitetty. Näppäinäänet > Pois, hiljaa, normaali, äänekäs Äänimerkki > Hälytysäänet Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Taso > 0100 % Yötila Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Taustavalo > Verkkopäivitys Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Paikallinen vahvistus > 0100 % Kuvan tarkastelutoiminto > SD-korttivalinta Simulointi Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Oletusten palautus Kaikki asetukset, moottorin rajat, hälytyshistoria Aout (tietoa) Ohjelmistoversion näyttäminen Omat valinnat Preferences (omat valinnat) -valikossa voit: valita näytettävät moottorit, ruorin numeron, laitteen numeron ja sen, näkyykö näyttö ruorissa Ota käyttöön ympäristölämpötila-anturin lukema Aseta automaattisen syklin väli Kytke automaattiohjaus tai Skyhook-kohoikkunat päälle tai pois Kytke dataruudut päälle tai pois Kytke kohoikkunavaroitukset päälle tai pois Säädä vierityspalkin automaattisen piilotuksen viiveaikaa ja valitse näytettävät vierityspalkin kuvakkeet Kytke käynnistyksen tarkistusluettelo päälle tai pois Kytke säätöevänäyttö päälle tai pois Valitse vakionopeus- tai SmartTow-hallintatyyppi. Suurempi kuin -merkki ( > ) osoittaa lisävalikkovalintoja. Omat valinnat Moottorit > Kytke päälle (tarkistusmerkki) tai pois (ei tarkistusmerkkiä) mikä moottori on näkyvissä Sivu M fin TOUKOKUU 2013

27 Osa 4 - Asetukset ja kaliroinnit Ruorin numero, laitenumero > Omat valinnat Valitse VesselView-yksikön ruorisijainti (edellytetään, jos ruoreja on enemmän kuin yksi) Valitse yksilöllinen laitenumero (edellytetään, jos asennettuja VesselView-yksikköjä on enemmän kuin yksi) Alus Näkyy ruorista > Ympäristölämpötila-anturi > Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Automaattisen syklin väli > 1, 5 tai 10 sekuntia Kohoikkunat > Dataruudut > Vierityspalkki > Käynnistyksen tarkistuslista Näytä evät Näytä ajokulma Näytä ohjaus Ajokulma Ajokulman kohoikkunan aika HUOMAUTUS: Käytettävissä olevat dataruudut riippuvat moottorista. Valitse vaihtoehdot, jotka haluat näyttää. Automaattisen piilotuksen viive > Kohdan näkyvyys > Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Valitse 2, 5, 10 sekuntia Valitse 5, 10, 15 tai 30 sekuntia Päällä (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä): X-PAND, lämpötilat, paine, säiliöt, jännitteet, polttoaine, ECO, vakionopeus, navigointi, matkaloki, SmartTow, uistelun ohjaus, moottori, generaattori, suoritus, ajokulma ja evät, automaattiohjaus Vene antaa käyttäjälle mahdollisuuden nimetä moottorien määrän, polttoainesäiliöiden määrän sekä polttoaineen kokonaistilavuuden. Polttoainetilavuus voidaan myös nollata polttoaineen lisäämisen jälkeen. Suurempi kuin -merkki ( > ) osoittaa lisävalikkovalintoja. Asetukset > Veneen asetukset > Alus Moottorien lukumäärä, polttoainesäiliöiden lukumäärä Veneen polttoaineen kokonaistilavuus Polttoaineen lisääminen > Veneen polttoaineen lisääminen > Syötä lisätyn polttoaineen määrä ja aseta täyteen SmartCraft SmartCraft-asetusvalikossa voit: 1. valita veneen moottorien lukumäärän 2. kuitata anturitietoja: syvyys, meriveden lämpötila, nopeus, ohjaus, ajokulma, evät 3. asettaa säiliön tilavuuden 4. asettaa älykkäitä tilannekohtaisia rajoja 5. kytkeä päälle tai pois kunkin moottorin tuettuja tietoja 6. valita SmartCraft-verkkojen lukumäärän sekä verkkojen numeron Suurempi kuin -merkki ( > ) osoittaa lisävalikkovalintoja. SmartCraft- Moottorien lukumäärä > Valitse 14 Syvyyspoikkeama > Meren lämpötila > Kalirointi: poikkeama, nolla, palautus Meren lämpötilalähde > Poikkeama > ei mitään, PCM0, PCM1, PCM2, PCM3, AirMar0, AirMar1, Air Mar2, AirMar3 Kalirointi: poikkeama, nolla, palautus, tallennus Nopeus > GPS-lähde > CAN-P tai H 90-8M fin TOUKOKUU 2013 Sivu 23

28 Osa 4 - Asetukset ja kaliroinnit SmartCraft- Ohjaus > Säiliöt > Ajokulma > Evät > Älykäs tilannekohtainen > Rajat > Tuetut tiedot > Sijainti: vasen, vasen keski, oikea keski, oikea > Sijainti: vasen, vasen keski, oikea keski, oikea > Evälähde > Oikea ja vasen kalirointi Käyttöönotto Pitot-anturin nopeuslähde > ei mitään, PCM0, PCM1, PCM2, PCM3, Pitot-anturityyppi > 100 tai 200 PSI Pitot-kerroin > Siipirattaan nopeuslähde > Siipirattaan nopeusanturi > Siipiratastaajuus > Ohjauskulman lähde > Vastakkaisohjaus Poikkeama > Kalirointi: kerroin ja palautus, tallennus ei mitään, PCM0, PCM1, PCM2, PCM3 Legacy tai Airmar Kalirointi: kerroin ja palautus, tallennus ei mitään, PCM0, PCM1, PCM2, PCM3, TVM Kytke päälle (tarkistusmerkki) vastakkaisohjausta varten tai pois päältä (ei tarkistusmerkkiä), mikä moottori näyttää ohjauksen Kalirointi: poikkeama, nolla, palautus, tallennus Säiliö 1 tai 2 > Kalirointi > tyhjä, 1/4, ½, 3/4, täysi Säiliön käyttö > Kapasiteetti > On ajokulma Kalirointi > ei mitään, PCM0, PCM1, PCM2, PCM3, TVM Kalirointipisteiden lukumäärä (2 tai 3), Kytke päälle (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) ei mitään, polttoaine, öljy, vesi, jäte 0 enintään kuusi numeroa Kytke päälle (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Säädä trimmi sisään, suurin trimmialue, koko trimmi ulos, nollaus, palautus, tallennus Säädä evä alas, keskelle, yläalueelle, nollaus, palautus, tallennus Moottorin käyntikynnys > Säätöraja Hidas demand-kynnys > Säätöraja 099 % Nopea demand-kynnys > Säätöraja 099 % Vaihteenvaihdon kynnys > Säätöraja 099 % Tila-ajastimen kynnys > Tilan vakauden kynnys > Vakaan tilan kynnys > Kierrosluku, polttoaineen virtausnopeus, jäähdytysaineen lämp., öljyn lämp., öljynpaine, vedenpaine, akkujännite, imusarjan lämp., tehostinpaine, vaihteistoöljyn paine ja lämpötila > Sijainti: vasen, vasen keski, oikea keski, oikea > Säätöraja 010,0 sekuntia Säätöraja 010,0 sekuntia Säädä kierrosluku sekuntia kohden Säädä rajat: minimi, maksimi, varoitus alhainen, varoitus korkea, nollaus, tallenna kullekin moottorille. Varsinainen välitys, tehostinpaine, polttoaineen paine, vaihteiston paine, vaihteiston lämpötila, kuormitusprosentti, pakosarjan lämpötila, toimintavian merkkivalo, öljynpaine, öljyn lämpötila, kaasuprosentti, veden paine Kytke päälle (tarkistusmerkki) tai pois päältä (ei tarkistusmerkkiä) Sivu M fin TOUKOKUU 2013

29 Osa 4 - Asetukset ja kaliroinnit Edistynyt > SmartCraft-verkon numero > Verkkonumero > SmartCraft- 1 tai 2 Käytetään veneissä, joissa on enemmän kuin yksi SmartCraft-verkko A tai B Käytetään verkon tunnistamiseen Helpot linkit Veneissä, joissa on SC 100 -mittarit, on oltava helpot linkit käytössä (tarkistusmerkki) VesselView-yksikössä, jotta SC mittari voi vastaanottaa dataa. Helppo linkki Vasen, oikea > Moottori ja vaihteisto > Kierrosluvun synkronointi Polttoainesäiliö 1 Polttoainesäiliö 2 Öljysäiliö Makea vesi Jätevesisäiliö > Vasen tai oikea päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) harmaa säiliö 1, musta säiliö 1 Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Hälytykset Hälytykset-kohdasta voit tarkistaa minkä tahansa hälytyksen historian, kytkeä tietyn hälytyksen päälle tai pois tai näyttää kaikki hälytykset. Korosta valinta nuolipainikkeilla ja paina kuittauspainiketta hälytyksen ottamiseksi käyttöön tai poistamiseksi käytöstä. Hälytykset > Hälytyshistoria Hälytysasetukset > Näytä kaikki ruorihälytykset Näyttää legacy-hälytykset Matalikko, syvä vesi, nopeus veden halki -rationalisaatiovika, jäljellä olevan polttoaineen määrä alhainen, jäljellä olevan polttoaineen määrä korkea HUOMAUTUS: Nämä asetukset on otettava käyttöön hälytysten vastaanottamiseksi. Päällä (tarkistusmerkki), pois päältä (ei tarkistusmerkkiä) Yksiköt Yksiköt mahdollistavat mittaustyypin valinnan eri SmartCraft-verkkoantureille: Englantilainen, metrijärjestelmä, veneily, magneettinen tai todellinen suunta, mailia gallonaa kohden, litraa kilometriä kohden ym. Suurempi kuin -merkki ( > ) osoittaa lisävalikkovalintoja. Yksiköt > Etäisyys > Etäisyys pieni > Nopeus > Tuulen nopeus > Syvyys > Korkeus merenpinnasta > Kulkusuunta > Lämpötila > Tilavuus > Talous > Paine > Barometrinen paine > Veneily, kilometri, maili Jalkaa, metriä, jaardia Solmua, kilometriä tunnissa, mailia tunnissa Solmua, kilometriä tunnissa, mailia tunnissa, metriä sekunnissa Metriä, jalkaa, syliä Metriä, jalkaa Magneettinen, todellinen Celsiusta, Fahrenheitia Litraa, gallonaa Etäisyys/tilavuus, tilavuusetäisyys, mailia gallonaa kohden, gallonaa mailia kohden, kilometriä litraa kohden, litraa kilometriä kohden Hg, mar, psi, kpa Hg, mar, kpa Säiliöt Valittavina on viisi säiliötilaa: ei mitään, polttoaine, öljy (vain kaksitahtinen), vesi, harmaa ja musta. Jokaiselle säiliölle voidaan kaliroida oletusarvo tai se voidaan kaliroida lisäämällä nestettä tiettyyn tasoon asti (1/4, 1/2, 3/4, täysi). Oletuskalirointia käytetään tavallisesti säännöllisen muotoisille säiliöille, vedelle, harmaille tai mustille vesisäiliöille. Kalirointi polttoainetta lisäämällä on tarkin menetelmä, kun vene on vedessä täysin kuormitettuna tai kun säiliön muoto on epäsäännöllinen. Kaikkien säiliöiden tilavuus on syötettävä manuaalisesti VesselView-yksikköön. Säiliön kalirointi oletus 1. Siirry kohtaan Settings > SmartCraft > Tanks (asetukset > SmartCraft > säiliöt). 90-8M fin TOUKOKUU 2013 Sivu 25
