Korkeudensäätöjärjestelmä Höjdjusteringsanordning Height-adjustment system

Transkriptio

1 Korkeudensäätöjärjestelmä Höjdjusteringsanordning Height-adjustment system KÄYTTÖOHJE BRUKSANVISNING OPERATION MANUAL

2 SUOMI TÄMÄ LISÄOHJE ON KALUSTEILLE, JOISSA ON KORKEUDENSÄÄTÖJÄRJESTELMÄ. TUTUSTU HUOLELLA KÄYTTÖOHJEESEEN ENNEN KUIN KÄYTÄT LAITETTA ENSIMMÄISEN KERRAN. SÄILYTÄ KÄYTTÖOHJE MYÖHEMPÄÄ TARVETTA JA MUITA KÄYTTÄJIÄ VARTEN. NOUDATTAMALLA VALMISTAJAN OHJEITA VARMISTAT LAITTEEN MOITTEETTOMAN TOIMINNAN JA PITKÄN KESTOIÄN. SAMALLA SAAT LAITTEESTASI PARHAAN MAHDOLLISEN HYÖDYN JA VÄLTYT TURHILTA HUOLTOKUSTANNUKSILTA. KALUSTEEN KORKEUDENSÄÄTÖ Kalusteen nurkissa on hydrauliset säätöjalat, jotka nostavat tai laskevat kalustetta sopivalle työskentelykorkeudelle. Kalusteen korkeudensäätömekanismi on joko käsikäyttöinen, jolloin kalusteessa on käsikampi, tai sähköhydraulinen, jolloin kalusteessa on korkeudensäätöpainikkeet. 3. Käännä kampi pystysuoraan asentoon kahva ylöspäin. 4. Vedä kampea ulospäin ja taivuta se kotelon sisään. KÄSIKÄYTTÖINEN KORKEUDENSÄÄTÖ Kalusteen työskentelykorkeutta voi säätää välillä mm. SÄHKÖHYDRAULINEN KORKEUDENSÄÄTÖ Kalusteen työskentelykorkeutta voi säätää välillä mm. 1. Kytke korkeussäätöjärjestelmä päälle. Paina termostaatin painiketta, jolloin näytölle syttyy merkkivalo. 1. LASKEE 2. Korkeussäädin on pöydän etureunan alapinnassa. Vedä säädin ulos ja säädä korkeutta nuolipainikkeilla. 2. NOUSEE 1. Käännä kampi ulos kotelostaan. 2. Käännä kampea myötäpäivään, jolloin kaluste nousee. Kaluste nousee Kaluste laskee Käännä kampea vastapäivään, jolloin kaluste laskee. 2

3 HUOM! SÄHKÖHYDRAULINEN KORKEUDENSÄÄTÖ ON TARKOITETTU VAIN KALUSTEEN SÄÄTÄMISEEN. TAUOTON YLÖS-ALAS-AJO LAUKAISEE JÄRJESTELMÄN YLIKUORMITUSSUOJAN JA JÄRJESTELMÄ KYTKEYTYY POIS PÄÄLTÄ. LAITE PALAUTUU AUTOMAATTISESTI KÄYTTÖVALMIUTEEN, KUN KONEISTO ON JÄÄHTYNYT. ESIMERKIKSI, JOS SÄÄTÖÄ KÄYTETÄÄN TAUOTTA YHDEN MINUUTIN AJAN, ON JÄRJESTELMÄN SAATAVA PALAUTUA 20 MINUUTTIA. ylikuormitussuoja ei ole katkaissut järjestelmän toimintoja. Odota, että koneisto jäähtyy, jonka jälkeen laitteisto palautuu automaattisesti käyttövalmiuteen LAITTEEN HÄVITTÄMINEN Käytöstä poistettua laitetta ei saa laittaa kaatopaikkajätteisiin, koska se sisältää SER-jätettä. Laite on hävitettävä jätelain muutoksen mukaisesti SER-jätteenä. TAKUU SUOMI KÄYTÖN JÄLKEEN Ehkäise korkeudensäätöjärjestelmään kohdistuva turha rasitus ja laske pöytä käytön jälkeen ala-asentoon. Valmistus- ja materiaaliviat kattava takuuaika on Suomessa yksi (1) vuosi. Takuun voimassaolo edellyttää, että -tuote on asennettu toimitettujen asennusohjeiden mukaisesti -tuotetta käytetään ainoastaan sille suunniteltuun tarkoitukseen -tuotetta on käytetty ja hoidettu toimitettujen ohjeiden mukaisesti -huoltotyöt on tehnyt valtuutettu huoltoliike -jännitteen vaihtelu ei ole yli ± 10% (ukkonen yms.) Valmistajan myöntämä takuu ei korvaa kuljetusvahinkoja eikä laitteen toiminnan kannalta merkityksettömien vikojen, kuten pintanaarmujen korjaamista. SÄHKÖLIITÄNTÄ Sähköhydraulinen järjestelmä saa virran konekasetin virtapistokkeesta. JOS LAITE EI TOIMI Jos korkeudensäätöjärjestelmä ei käynnisty, tarkista, että virtakytkin on kytketty päälle ja näytöllä palaa merkkivalo virtajohto on kytketty pistorasiaan järjestelmän virtajohto on kytketty konekasettiin pistorasian sulake on ehjä TAKUUAIKAISET HUOLLOT Huolto Huurre Finland Oy nland.fi Vian ilmettyä, ota välittömästi yhteyttä myyjään tai tehtaan valtuuttamaan huoltoliikkeeseen, joka päättää, miten huoltotyö tehdään. Vikailmoituksesta tulee käydä ilmi -tuotteen merkki, malli ja valmistusnumero -vian laatu sekä olosuhteet, joissa se ilmenee -myyjäliikkeen nimi -tilauksen, lähetysluettelon tai ostolaskun numero, joiden avulla takuun voimassaolo voidaan todeta Takuuaikaiset huollot suoritetaan kohtuullisen ajan ku luessa ja normaalina työaikana. Jos huoltoa vaa ditaan saapumaan välittömästi tai nor maalin työajan ulkopuolel la, siitä saattaa ai heutua lisä kustannuksia, jotka tilaa ja on vel vollinen maksamaan huoltoliik keelle. Pitkien juhlapyhien aikana mahdollisesti sattu vista sähkökatkoista tms. aiheutuvien pakastevahinkojen varalle suosit telemme vakuutuksen ottoa. Käyttöön kytkettyjen kylmälaitteiden toimin taa on valvottava vähintään kerran vuorokaudes sa, myös loma-ai koina. 3

4 SVENSKA DENNA TILLÄGGSANVISNING ÄR AVSEDD FÖR KYLBÄNKAR MED HÖJDJUSTERINGSANORDNING. LÄS BRUKSANVISNINGEN NOGGRANT INNAN DU ANVÄNDER ANORDNINGEN FÖRSTA GÅNGEN. SPARA BRUKSANVISNINGEN FÖR SENARE BRUK OCH FÖR ANDRA ANVÄNDARE. GENOM ATT FÖLJA TILLVERKARENS INSTRUKTIONER SÄKERSTÄLLER DU ATT ANORDNINGEN FUNGERAR KORREKT OCH HÅLLER LÄNGE. SAMTIDIGT FÅR DU STÖRSTA NYTTAN AV DIN KYLBÄNK OCH UNDVIKER ONÖDIGA SERVICEKOSTNADER. JUSTERA BÄNKENS HÖJD I bänkens hörn fi nns justerbara fötter, som på hydraulisk väg höjer eller sänker bänken till en lämplig arbetshöjd. Bänkens höjdjusteringsanordning är antingen manuell, och då fi nns det en handvev på bänken, eller elhydraulisk, varvid bänken har tryckknappar för höjdjustering. 3. Vrid veven till lodrätt läge med handtaget uppåt. 4. Dra veven utåt och fäll in den i facket. MANUELL HÖJDJUSTERING Bänkens arbetshöjd kan justeras inom området mm. DEN ELHYDRAULISKA HÖJDJUSTERINGEN Bänkens arbetshöjd kan justeras inom området mm. 1. Tillkoppla höjdjusteringsanordningen. Tryck på termostatknappen, en signallampa tänds. 1. SÄNKA 2. Knappsatsen för höjdjustering är placerad under bordets framkant. Dra ut knappsatsen och justera höjden med pilknapparna. 2. HÖJA 1. Fäll ut veven ur sitt fack. 2. Vrid veven medurs, och då höjs bänken. Vrid veven moturs, och då sänks bänken. Bänken höjs Bänken sänks 2

5 OBS! DEN ELHYDRAULISKA HÖJDJUSTERINGEN ÄR ENDAST AVSEDD FÖR JUSTERING AV KYLBÄNKEN. OAVBRUTEN UPP-NED-KÖRNING LÖSER UT SYSTE- METS ÖVERBELASTNINGSSKYDD OCH SYSTEMET STÄNGS AV. SYSTEMET BLIR DRIFTKLART PÅ NYTT NÄR DRIVMOTORN HAR SVALNAT. TILL EXEMPEL MÅSTE MAN EFTER OAVBRUTEN ANVÄNDNING I EN MINUT LÅTA ANORD- NINGEN ÅTERHÄMTA SIG I 20 MINUTER. överbelastningsskyddet har inte stängt av systemets funktioner. Vänta tills drivmaskineriet svalnar och blir automatiskt driftklart på nytt. SKROTNING AV PRODUKTEN Produkt som inte mera skall brukas får inte lämnas bland vanliga sopor för den innehåller WEEE-avfall. Produkten måste skrotas som WEEE-avfall enligt gällande regler för dessa avfall. GARANTI SVENSKA EFTER ANVÄNDNING Eliminera onödig belastning på höjdjusteringsanordningen genom att efter användning sänka bänken till sitt nedre läge. ELANSLUTNING Den elhydrauliska anordningen får sin ström från ett stickuttag på aggregatstativet. Kontrollera garantitiden hos din återförsäljare. Garantin omfattar inte fel som förorsakats av -transport -användarens oaktsamhet eller överbelastning -köparens/användarens underlåtande att följa bruksanvisning, genomföra underhåll eller service -växlingar i spänningen (får vara högst ± 10%) på grund av åskväder m.m. -reparationer eller förändringar i konstruktionen som utförts av annan än av tillverkaren godkänt serviceföretag. Garantin täcker inte heller -obetydliga fel såsom reparation av ytrispor och som inte inverkar på skåpets funktion. Garantireparationer utförs efter rimlig tid och under normal arbetstid. Om du vill att reparationen skall utföras genast eller efter normal arbetstid, kan detta orsaka tilläggskostnader, som beställaren är skyldig att erlägga serviceföretag. Vi rekommenderar att du tecknar en försäkring för eventuella elavbrott som kan uppstå under långhelger och som kan ge upphov till frysskador. Funktionen hos anslutna kylaggregat skall kontrolleras åtminstone en gång i dygnet, även under semestertider. OM ANORDNINGEN INTE FUNGERAR Om höjdjusteringsanordningen inte kan tillkopplas, kontrollera att strömbrytaren är tillkopplad och att signallampan är tänd. att nätkabeln är kopplad till vägguttaget att systemets elkabel är kopplad till aggregatstativet att vägguttagets säkring är hel UNDERHÅLL UNDER GARANTITIDEN Om garanti åberopas under garantitiden: Porkka Scandinavia AB i Sverige, tel Vid beställning av en garantireparation MÅSTE FÖLJANDE GARANTIINFORMATION FÖR ANLÄGGNINGEN ANGES: -tillverknings-/serienummer, typ av produkt. -när garanti åberopas skall detta styrkas med t.ex. faktura från din återförsäljaren eller liknande. 3

6 ENGLISH THESE ARE ADDITIONAL INSTRUCTIONS FOR COUNTERS WITH A HEIGHT-ADJUSTMENT SYSTEM. PLEASE READ THE OPERATION MANUAL CAREFULLY BEFORE USING THE EQUIPMENT FOR THE FIRST TIME. KEEP THE OPERATION MANUAL FOR FUTURE REFERENCE AND FOR OTHER USERS. FOLLOWING THE MANUFACTURER S INSTRUCTIONS WILL ENSURE PROPER FUNCTIONING OF THE EQUIPMENT AND A LONG OPERATING LIFE. THIS WAY YOU WILL GET THE MOST OUT OF YOUR EQUIPMENT AND AVOID UNNECESSARY SERVICE COSTS COUNTER HEIGHT ADJUSTMENT The hydraulic adjustment legs at the corners of the counter raise or lower the counter to a suitable working height. The height-adjustment system is either manual with a hand crank or electro-hydraulic with height-adjustment buttons. 3. Turn the crank to the upright position with the handle pointing upwards. 4. Pull the crank outwards and push it into the housing. MANUAL HEIGHT ADJUSTMENT The height range of the counter is mm. ELECTRO-HYDRAULIC HEIGHT ADJUSTMENT The height range of the counter is mm. 1. Turn the height-adjustment system on. Push the thermostat button. The indicator light will illuminate. 1. DOWN The height adjuster is on the front edge of the counter, under the table surface. Pull the adjuster out, and adjust the height with the arrow buttons. UP 1. Lift the crank out of its housing. 2. Turn the crank clockwise to raise the counter. Turn the crank anti-clockwise to lower the counter. Counter up Counter down 2

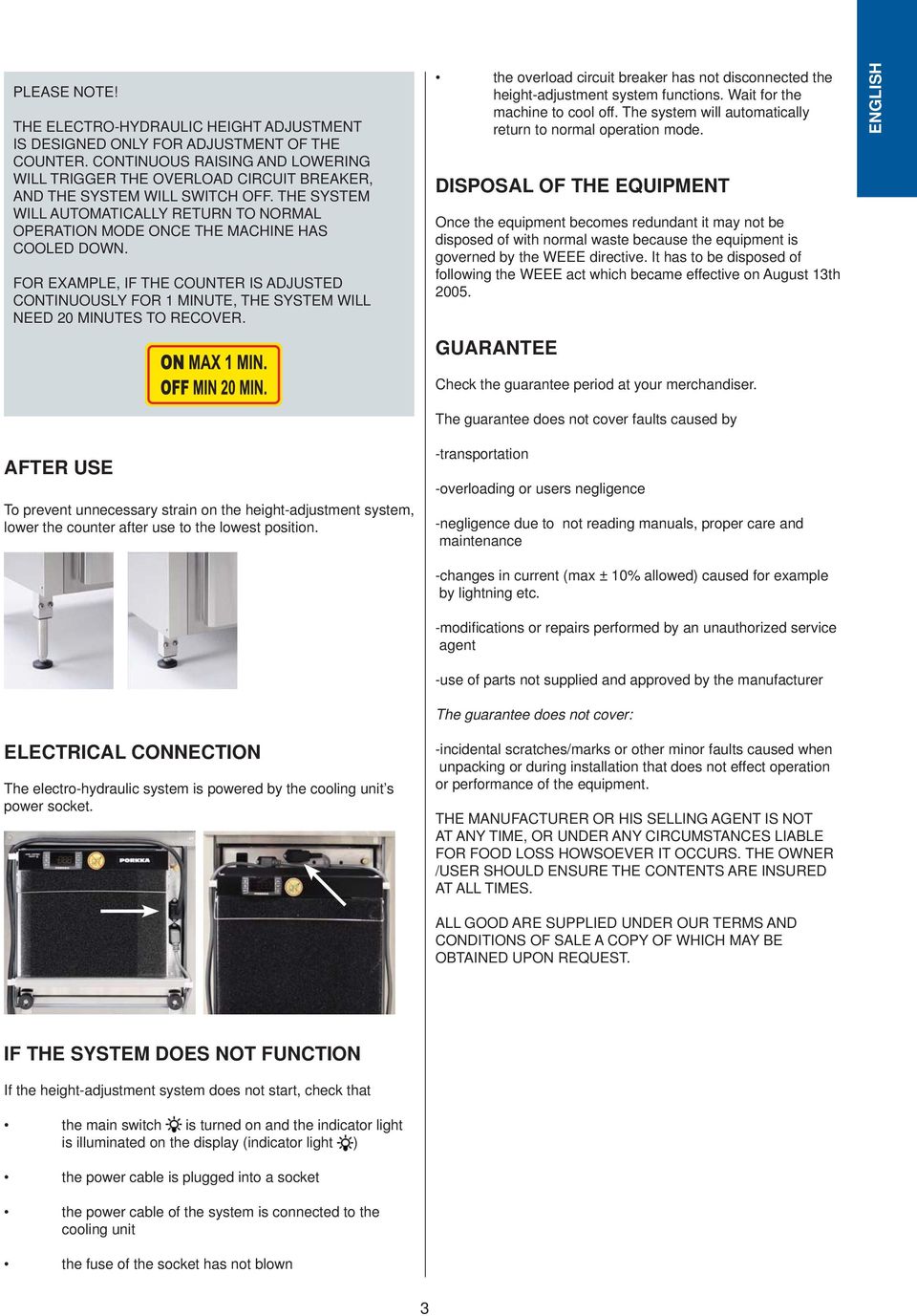

7 PLEASE NOTE! THE ELECTRO-HYDRAULIC HEIGHT ADJUSTMENT IS DESIGNED ONLY FOR ADJUSTMENT OF THE COUNTER. CONTINUOUS RAISING AND LOWERING WILL TRIGGER THE OVERLOAD CIRCUIT BREAKER, AND THE SYSTEM WILL SWITCH OFF. THE SYSTEM WILL AUTOMATICALLY RETURN TO NORMAL OPERATION MODE ONCE THE MACHINE HAS COOLED DOWN. FOR EXAMPLE, IF THE COUNTER IS ADJUSTED CONTINUOUSLY FOR 1 MINUTE, THE SYSTEM WILL NEED 20 MINUTES TO RECOVER. the overload circuit breaker has not disconnected the height-adjustment system functions. Wait for the machine to cool off. The system will automatically return to normal operation mode. DISPOSAL OF THE EQUIPMENT Once the equipment becomes redundant it may not be disposed of with normal waste because the equipment is governed by the WEEE directive. It has to be disposed of following the WEEE act which became effective on August 13th GUARANTEE ENGLISH AFTER USE To prevent unnecessary strain on the height-adjustment system, lower the counter after use to the lowest position. ELECTRICAL CONNECTION The electro-hydraulic system is powered by the cooling unit s power socket. Check the guarantee period at your merchandiser. The guarantee does not cover faults caused by -transportation -overloading or users negligence -negligence due to not reading manuals, proper care and maintenance -changes in current (max ± 10% allowed) caused for example by lightning etc. -modifi cations or repairs performed by an unauthorized service agent -use of parts not supplied and approved by the manufacturer The guarantee does not cover: -incidental scratches/marks or other minor faults caused when unpacking or during installation that does not effect operation or performance of the equipment. THE MANUFACTURER OR HIS SELLING AGENT IS NOT AT ANY TIME, OR UNDER ANY CIRCUMSTANCES LIABLE FOR FOOD LOSS HOWSOEVER IT OCCURS. THE OWNER /USER SHOULD ENSURE THE CONTENTS ARE INSURED AT ALL TIMES. ALL GOOD ARE SUPPLIED UNDER OUR TERMS AND CONDITIONS OF SALE A COPY OF WHICH MAY BE OBTAINED UPON REQUEST. IF THE SYSTEM DOES NOT FUNCTION If the height-adjustment system does not start, check that the main switch is turned on and the indicator light is illuminated on the display (indicator light ) the power cable is plugged into a socket the power cable of the system is connected to the cooling unit the fuse of the socket has not blown 3
