1 YRITYSESITTELY 1

2 toimivia ja kestäviä tuotteita erittäin laadukkaista materiaaleista. Axxa-Tech Oy on toiminut vuodesta 1984 meripuolen tuotteiden tukku- ja maahantuontiliikkeenä. Axxa-Tech Oy:n toiminta on jakautunut kolmeen toimialueeseen, Axxa-Marinen laituri- ja satamarakennustuotteisiin, Axxa-Techin asiakaskohtaisiin tuotteisiin sekä Axxa-Winterin talviurheiluvälineiden säilytysjärjestelmiin ja Thermopukeutumiseen. Yhtiön strategia ja toimintamallit ovat edesauttaneet asiakaskohtaisten joustavien toimintamallien luomista, joiden ansiosta olemme pystyneet ottamaan huomioon asiakkaidemme erikoistarpeet ja palvelemaan heitä tehokkaammin. Axxa-Tech Oy on saavuttanut Bisnode Finland Oy:n luottoluokituksessa AAA-luottoluokituksen jo vuonna Suomen Asiakastieto Oy:n luottoluokituksessa kuulumme Suomen Vahvimpiin yrityksiin. Edustukset - As Einar Kunsts Etf - tunnetaan paremmin tuotenimellä aseke, Norjalainen kettinkivalmistaja, erittäin laadukkaat Ankkurointi- ja teollisuuskettingit, sakkelit, pollarit ja muut ankkurointitarvikkeet luokitelluista materiaaleista. - ShoreSafety, A-miljö. Ruotsalainen hengenpelastusvälineitä valmistava ja suunnitteleva asiantuntijayritys, erittäin laadukkaat Ruotsin tiukat turvallisuusstandardit täyttävät tuotteet. Axxa pyrkii toiminnassaan kehittämään olemassa olevia tuotteita sekä uusia käytännöllisempiä ratkaisuja ja tuotteita. Hyvinä esimerkkeinä mainittakoon muun muassa Poijun varren heijasteen hyödyllisyysmalli, Venepuomin salkku-mallisen pikakiinnitteisen kellukkeen hyödyllisyysmalli sekä asiakaskohtaisena suunnitellun kiinni hitsattavan sakkelin kehitystyö. Axxa kehittää parhaillaan kellukemallia, jolla tullaan tulevaisuudessa korvaamaan käveltävien mammuttipuomien arkkukellukkeet sekä käyttämään sitä laiturirakentamisessa muoviputkiponttonin sijaan. Kellukkeen tuomia etuja ovat liitettävyys, kuljetuskoko, kestävyys ja innovatiivinen kiinnitys. Kuluttajamyynti nyt myös Fixus-liikkeissä, valikoima vaihtelee myymälöittäin. Myymälä- ja yhteystiedot 2 YRITYSESITTELY

3 satama- ja laituritarvikkeiden asiantuntija. Kaikki Axxa-Marine satama- ja laiturirakennustarvikkeet ovat laadukkaita, alan kokeneimpien valmistajien tuotteita sekä johtavien satamarakentajien käyttämiä. Laajaan tuotevalikoimaan sisältyvät mm. erikokoiset venepuomit, poijut tarvikkeineen, kellukkeet, pollarit, venerenkaat, laiturin kiinnitystarvikkeet, aseke -luokitellut kettingit sekä ShoreSafety -pelastusvälineet yksinoikeudella Suomessa. Kaikilla tuotteilla on vähintään 1 vuoden ja osalla jopa 5 vuoden takuu. Omaan koti- ja ulkomaantuotantoon kuuluvat poijut ja erilaiset metallituotteet ovat valmistuneet vuosien kehitystyön ja kokemuksen tuloksena - kestämään parhaiten Suomen vaihtelevissa olosuhteissa. Tarpeen mukaan valmistamme myös asiakaskohtaisia tuotteita, jolloin asiakas saa tuotteen täysin yksilöllisten piirustusten mukaan, juuri sellaisena kuin sen tarvitsee. Vuosien varrella rakentunut alihankintaverkosto on todella kattava, kotimaan valmistuksen lisäksi maahantuomme tuotteita Euroopan maista sekä Kaukoidästä. sisällysluettelo 01 / Kansi 02 / Yritysesittely 03 / Sisällysluettelo 04 / Ankkurointi 05 / Kuumasinkityt kettingit 06 / Kettingit 07 / Sakkelit 08 / Poijut 09 / Kellukkeet 10 / Venepuomit 11 / Venepuomit 12 / Laituriportit 13 / Satama- ja uimalaiturit 14 / Muoviponttonilaiturit 15 / Laiturin valaisin- ja sähkövarusteet 16 / Laiturin kiinnitystarvikkeet 17 / Laiturin kiinnitystarvikkeet 18 / Laituritarvikkeet 19 / Laituritarvikkeet 20 / Yhteystiedot SISÄLLYSLUETTELO 3

4 Ankkurointi TÄRKEÄÄ Kettinki on turvalaite, ankkuroinnin pettäessä seurauksena voi helposti tulla vene-, laituri- sekä henkilövahinkoja, lisäksi uudelleenkorjaaminen vie aikaa ja rahaa. Ankkuroinnissa käytettävät kettingit tulee tarkistaa tasaisin väliajoin riippuen kettingin laadun luotettavuudesta sekä sijainnin olosuhteista. Olosuhteista kulumiseen vaikuttavat mm. pohja-aines, virtaukset, veden laatu, veden syvyys, veden kemikaalit sekä paikan tuulisuus ja ilmansuunnat. Luokiteltu kettinki materiaalitodistuksella on ainoa vaihtoehto, jonka vedenalaista mekaanista kulumista voidaan luotettavasti arvioida. Pistekorroosio on yleisin syy kettingin katkeamiseen, jossa korroosio pureutuu luokittelemattoman materiaalin huonolaatuisiin kohtiin normaalia nopeammin ja hajottaa ne. aseke -luokiteltu materiaali on tasalaatuista, eikä pistekorroosio näin ollen aiheuta vaurioita kettingille. Kettingin ja sakkelien laatusertifiointi NS 9415:2009 asettaa riittävät vaatimukset tuotteiden kestävyyden, soveltuvuuden sekä ympäristöystävällisyyden kannalta. NS 9415:2009 sertifiointi ainoana laatuvaatimuksena on riittävä hyvälaatuisen kettingin ja sakkelien toimitukselle. Julkisissa hankinnoissa annetaan usein liian paljon painoarvoa hinnalle, joka johtuu suurelta osin myös siitä, ettei osata asettaa riittäviä vaatimuksia tavaran tai palvelun laadukasta toimittamista tai toteuttamista varten.kettinki on tärkeä osa laituria, mutta harvoin sille osataan määritellä muuta vaatimusta kuin normi DIN763 (pitkähahlokettinki), joka määrittää vain lenkkien ääreismitat. DIN763 ei määrittele valmistusmateriaalia. DIN763 ainoana vaatimustasona johtaa usein huonolaatuisen kauppalaadun kettingin käyttämiseen, jonka materiaalia tai lujuusominaisuuksia ei tunneta. Ankkuroinnissa kettinkivaatimus tulisi olla aina vähintään G40, joka on riittävä useimpiin ankkurointitarkoituksiin ja sen käyttö- ja murtolujuus on luotettava. Huonolaatuisella kettingillä voi olla yli viisi kertaa lyhyempi elinikä kuin luokitellulla kettingillä. Luokiteltu kettinki tarkoittaa, että kettingin valmistusmateriaali tiedetään ja tunnetaan tarkasti ja kettingin veto- ja murtolujuusominaisuudet testataan AINA ennen toimitusta. Näin ollen saadaan luotettava tieto kettingin Materiaalista sekä lujuusominaisuuksista. aseke Luokiteltua laatua. Valikoimiimme kuuluvat yksinoikeudella Suomessa luokitellut aseke -kettingit. aseke toimittaa laadukkaita kuumasinkittyjäa ja käsittelemättömiä ankkurointiin ja teollisuuteen soveltuvia kettinkejä G40-, G70- ja 8-luokkaisina sekä haponkestävästä teräksestä valmistettuna. Kettingin mukana toimitetaan sertifikaatti, josta selviää kettingin materiaalikoostumus sekä testattu työ- ja murtolujuus. aseke on Norjalainen yhtiö, joka on perustettu vuonna Maailman suurimpiin kettinkituottajiin kuuluva aseke tuottaa maailman suurimpia kettinkejä, valtaosa tuotetuista kettingeistä on kuitenkin teollisuuteen ja ankkurointiin soveltuvaa mm vahvuista luokiteltua kettinkiä. Kaikki kettingit valmistetaan Eurooppalaisilla täysautomaatiokoneilla, laatu on tasainen myös suurissa tuotantoerissä. Leima esiintyy ankkurointikettingeissä yleensä joka 9. lenkissä, Axxan kettingeissä toisella puolella lenkkiä on AxxA tai aseke - leima ja toisella puolella kettingin tuotantotunnus, joka löytyy kettingin sertifioinnista ja kettinki on näin ollen luotettavasti todennettavissa. 4 ANKKUROINTI YRITYSESITTELY

5 aseke AQUA 40 (G40) KUUMASINKITTY KETTINKI Kuumasinkki µm Materiaalitodistus EN DIN 763 / 5685C Pitkähahlokettinki Valmistettu täysautomaatiokoneella. Ankkurointikettinki vaativaan käyttöön. Tuote- NUMERO d t b kg/metri käyttölujuus murtolujuus mm 52 mm 31 mm kg mm 65 mm 38 mm kg kg mm 72 mm 41 mm kg kg mm 82 mm 50 mm kg kg mm 100 mm 62 mm kg kg mm 125 mm 75 mm kg kg mm 126 mm 82 mm kg kg mm 142 mm 88 mm kg kg mm 152 mm 93 mm kg kg mm 159 mm 102 mm kg kg mm 170 mm 120 mm kg kg 30 m/nippu aseke ALLOY (G70) KUUMASINKITTY KETTINKI Kuumasinkki µm Materiaalitodistus EN Täyttää standardit EN /3/4 sekä NS 9415:2009 DIN 763 / 5685C Pitkähahlokettinki Valmistettu täysautomaatiokoneella. Ankkurointikettinki vaativaan käyttöön. Tuote- NUMERO m/nippu mm 72 mm 41 mm kg kg mm 82 mm 50 mm kg kg 30/ mm 100 mm 62 mm kg kg mm 125 mm 75 mm kg kg mm 127 mm 82 mm kg kg mm 142 mm 88 mm kg kg mm 159 mm 102 mm kg kg 30/ mm 170 mm 120 mm kg kg 50 U-3 ankkurointikettinki d t b kg/metri käyttölujuus murtolujuus Tuote- NUMERO d käyttö-lujuus murto-lujuus m/nippu D 32 mm kg kg 30 Bitumoitu vaativaan ankkurointiin tarkoitettu kettinki. Saatavilla myös yhteensopivat sakkelit. KUUMASINKITYT 5 YRITYSESITTELY KETTINGIT

6 aseke WINCH (G40) Lyhythahlokettinki Tuote - NUMERO DIN766 lyhythahlokettinki. Kuumasinkki µm. Materiaalitodistus EN Erittäin tarkka kalibrointi. Soveltuu erittäin hyvin vinssikäyttöön. KAIKISTA KETTINGEISTÄ SAATAVILLA MYÖS SUUREMPIA KOKOJA PYYDÄ TARJOUS! d t b kg/metri murtolujuus m/nippu mm 18,5 mm 20 mm 0, kg mm 22 mm 23 mm kg mm 24 mm 27 mm 1, kg 34/ mm 28 mm 34 mm 2, kg mm 36 mm 44 mm 4, kg mm 45 mm 54 mm 5, kg mm 57 mm 64 mm 8, kg 50 aseke AISI316L DIN766 HAPONKESTÄVÄ KETTINKI Materiaalitodistus EN Täyttää standardit EN /3/4 Koot D=10 mm ylöspäin ovat tuplahitsattu. DIN 766, kalibroitu AISI 316L lyhythahlokettinki. Erittäin tarkka kalibrointi, valmistettu täysautomaatiokoneella. Soveltuu erittäin hyvin vinssikäyttöön. Tuote- NUMERO m/nippu mm 24 mm 26 mm kg mm 28 mm 34 mm kg mm 36 mm 44 mm kg mm 45 mm 54 mm kg 30/50 aseke AISI316L DIN763 HAPONKESTÄVÄ KETTINKI Materiaalitodistus EN Täyttää standardit EN /3/4 Koot D=10 mm ylöspäin ovat tuplahitsattu. DIN 763 / 5685C, AISI 316L pitkähahlokettinki. Valmistettu täysautomaatiokoneella. Teollisuus- ja ankkurointikäyttöön. d t b kg/metri käyttölujuus murtolujuus Tuote- NUMERO d t b kg/metri käyttölujuus murtolujuus m/nippu mm 54 mm 32 mm kg mm 66 mm 40 mm kg mm 82 mm 50 mm kg mm 98 mm 60 mm kg mm 127 mm 76 mm kg 30/100 D T T 6 KETTINGIT b

7 LUOKITELLUT Sakkelit Saatavana myös lukkosakkelina (mutteri + sokka) sekä muita kokoja ja lujuuksia. Ei saa lämpökäsitellä. D-SAKKELIT CE-merkitty, kuumasinkitty, nostoihin hyväksytty, luokiteltu sakkeli TUOTENUMERO Tappi Työkuorma SAK13SAE 13 mm 1,5 t SAK16SAE 16 mm 2,0 t SAK20SAE 19 mm 3,25 t SAE - SUORAMALLI PUSSISAKKELIT CE-merkitty, kuumasinkitty, nostoihin hyväksytty, luokiteltu pussisakkeli TUOTENUMERO Tappi Työkuorma SAK12PUS 12 mm 1,5 t SAK16PUS 16 mm 2,0 t SAK20PUS 20 mm 3,25 t SAK22PUS 22 mm 4,75 t SAK25PUS 25 mm 6,50 t PUS - PUSSIMALLI HAPONKESTÄVÄT SAKKELIT Haponkestävät D-sakkelit TUOTENUMERO TAPPI LISÄTIEDOT SAK05A4 5 mm AISI 316 SAK06A4 6 mm AISI 316 SAK08A4 8 mm AISI 316 SAK10A4 10 mm AISI 316 SAK12A4 12 mm AISI 316 ERIKOISSAKKELIT Asiakkaan tarpeen mukaan mitoitettuja SAKKELIT 7

8 Laadukkaat ja yksilöidyt venepoijut Poijut ovat täysin omaa valmistetta ja suunnittelua niin materiaalin kuin muotoilunsakin puolesta. Poijut ovat täytettyjä, sisäputkellisia ja erittäin kestäviä. Poijuissa on umpeen valettu, hermeettinen ja vesitiivis rakenne, jonka ansiosta ne eivät vety eivätkä halkea pakkasella. Poijut ovat saaneet paljon kiitosta hyvästä kelluvuudesta ja pitkäikäisyydestä. Hämärän tullen näkyvyyttää parantaa varren patentoitu heijastinnauha (Hyödyllisyysmalli 7012). Poijunvarsi on kuumasinkitty ja varustettu isolla kiinnityslenkillä. Poijun varren pituus 165 cm. Haluttaessa poijun ekologisuutta parantaa ontto rakenne, jolloin poiju on täysin uudelleenkäytettävissä, kuorivahvuutta lisäämällä poiju on luotettava ilman täytettä. 75 L 100 L 60 L 5 vuoden takuu POIJU60-OMA+VARSI POIJU75-OMA+VARSI POIJU100-OMA+VARSI 130 L 150 L UUTTA! Ekologiset poijut ilman täytettä! POIJU130-OMA+VARSI POIJU150-OMA+VARSI POIJU-ECO Venepuomien poijukellukkeet Tuotenumero OMINAISUUDET KELLUKEPUTKI 60 tai 75 litraiselle poijulle PUTKIAISAKELLUKE60L Täytetty 60 l poijukelluke putkella PUTKIAISAKELLUKE75L Täytetty 75 l poijukelluke putkella 8 POIJUT

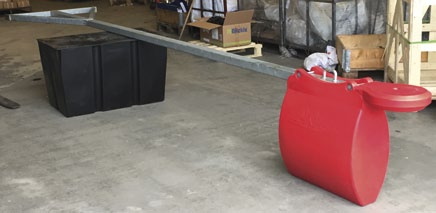

9 Laatua ja kestävyyttä venerantaan Kellukkeet Kelluke valitaan käyttötarkoituksen ja ominaisuuksien mukaan. Suurin osa kellukkeista on täytettyjä, mutta osa voidaan toteuttaa myös ilman täytettä niiden ollessa suojassa käveltävän venepuomin tai laiturin kannen alla. Venepuomien salkkukellukkeet TUOTENUMERO TILAVUUS OMINAISUUDET AISAKELLUKE90-PIKA-TÄYT 90 l mm, täytetty, pikakiinnitys AISAKELLUKE110-PIKA-TÄYT 110 l mm, täytetty, pikakiinnitys AISAKELLUKE PIKA-TÄYT 90 l 600x660x300 mm, ura 65x85, pikakiinnitys TÖRMÄYSSUOJA PE-80 Leveys 30 cm, kiinnitys 1x pultilla, 80 mm ura TÖRMÄYSSUOJA PE-100 Leveys 30 cm, kiinnitys 1x pultilla, 100 mm ura TÖRMÄYSSUOJAN KIINNITYSLENKKI 12x100 mm, kuumasinkitty, kiinteä lenkki Hyödyllisyysmalli Laiturien ja mammuttipuomien arkkukellukkeet TUOTENUMERO TILAVUUS MITAT (P K L) TÄYTE ARKKUKELLUKE l /500 mm Tyhjä ARKKUKELLUKE300TÄYT 300 l /500 mm Täytetty ARKKUKELLUKE l 1200x600x800/700 mm Tyhjä ARKKUKELLUKE450TÄYT 450 l 1200x600x800/700 mm Täytetty Salkkukellukkeen muoto ja kiinnitystapa suojattu, hyödyllisyysmalli UUTTA! Laadukas ja kestäväkiinnitteinen Salkkukelluke, täytetty ja 5 v. takuu Törmäyssuoja Toimii "sulakkeena" Ei vahingoita venettä Helppo vaihtaa Törmäyssuojan kiinnityslenkki -lisävaruste. KELLUKKEET 9

10 Venepuomit 1-AISAISET VENEPUOMIT Yksiaisaiset AxxA-venepuomit ovat erittäin kestäviä ja tukevarakenteisia, puomit valmistetaan 3mm ainesvahvuisesta kotimaisesta teräsputkesta, erittäin kestävä hitsattu runkorakenne. Yksiaisaisenpuomin kellukkeena toimii parhaiten Salkkukellukkeet, joita on saatavana kahta eri kokoa. Kellukkeet ovat erittäin kestäviä ja pitkäikäisiä, täytetty ja niillä on viiden (5) vuoden takuu. Tuotenumero TYVILEVEYS SALKKUKELLUKE PUOMI 4 m 1 m 1 x 90 l PUOMI 5 m 1 m 1 x 90 l PUOMI 6 m 1 m 1 x 90 l PUOMI 7 m 1 m 1 x 90 l PUOMI 8 m 1 m 2 x 90 l Kuumasinkitty. 1-aisaiset Käveltävät VENEpuomit Yksiaisaiset Käveltävät AxxA-venepuomit ovat erittäin kestäviä ja tukevarakenteisia, puomit valmistetaan 3mm ainesvahvuisesta teräsputkesta. Yksiaisaiset käveltävät puomit varustetaan aina salkkukellukkeilla. Salkkukellukkeet ovat erittäin kestäviä ja pitkäikäisiä. Salkku-mallinen kelluke jää kokonaan kävelytason alle. Tuotenumero TYVILEVEYS KANSILEVEYS SALKKUKELLUKE PUOMI 5 m 1 m cm 3 x 80 l PUOMI 6 m 1 m cm 3 x 80 l PUOMI 7 m 1 m cm 3 x 80 l PUOMI 8 m 1 m cm 4 x 80 l HUOM. Myymme käveltävät puomit pääosin ilman laudoitusta, kysy tarvittaessa laudoituspalvelusta. 10 VENEPUOMIT

11 2-aisaiset MAMMUTTIPUOMIT Kaksiaisaiset Käveltävät AxxA-Mammuttipuomit ovat erittäin kestäviä ja tukevarakenteisia. Käveltävien mammuttipuomien pituudet ovat 6-12 metriä. Mammuttipuomit varustetaan aina arkkukellukkeilla. Arkkukellukkeet ovat erittäin kestäviä ja pitkäikäisiä, ne ovat hermeettisesti umpeen valettuja. Arkku-mallinen kelluke jää kokonaan kävelytason alle. Uusi kellukemalli! Tuotenumero TYVILEVEYS KANSILEVEYS ARKKUKELLUKE MAMMUTTIPUOMI 6 m 1,6 m cm 2 x 300 l MAMMUTTIPUOMI 7 m 1,6 m cm 2 x 300 l MAMMUTTIPUOMI 8 m 1,6 m cm 2 x 300 l MAMMUTTIPUOMI 9 m 1,6 m cm 3 x 300 l HUOM. Myymme käveltävät puomit pääosin ilman laudoitusta, kysy tarvittaessa laudoituspalvelusta. INVAPUOMIT Invapuomin kehittämisen lähtökohtana on ollut liikuntarajoitteisten ihmisten ja vanhusten toiminnan tukeminen, esteetön kulku ja turvallinen siirtyminen veneeseen. Invapuomin suunnittelussa on huomioitu tekijät, jotka voivat aiheuttaa vaaratilanteita henkilön siirtyessä veneeseen. Kooltaan puomi on riittävän suuri ja rakenteeltaan tukeva. Invapuomin käyttäminen mahdollistaa turvallisen kulun veneeseen - yllättäviin ja vaarallisiin tilanteisiin ei jouduta. Invalidiliiton mukaan Invapuomi parantaa veneeseen ja sieltä pois siirtymisten estettömyttä ja turvallisuutta liikuntaesteisillä, veneilyä harrastavilla henkilöillä. Invapuomin turvallisuutta parantavia ominaisuuksia: Todella tukeva ja vakaa rakenne Riittävä kantavuus myös sähköpyörätuoliliikkujalle ja avustajille Tukeva turvakaide hitsattuna runkoon Kääntöpaikka pyörätuolille puomin päässä Turvallinen portti puomin päässä, joka aukaistaan siirryttäessä veneeseen Invalidiliitto ry VENEPUOMIT 11

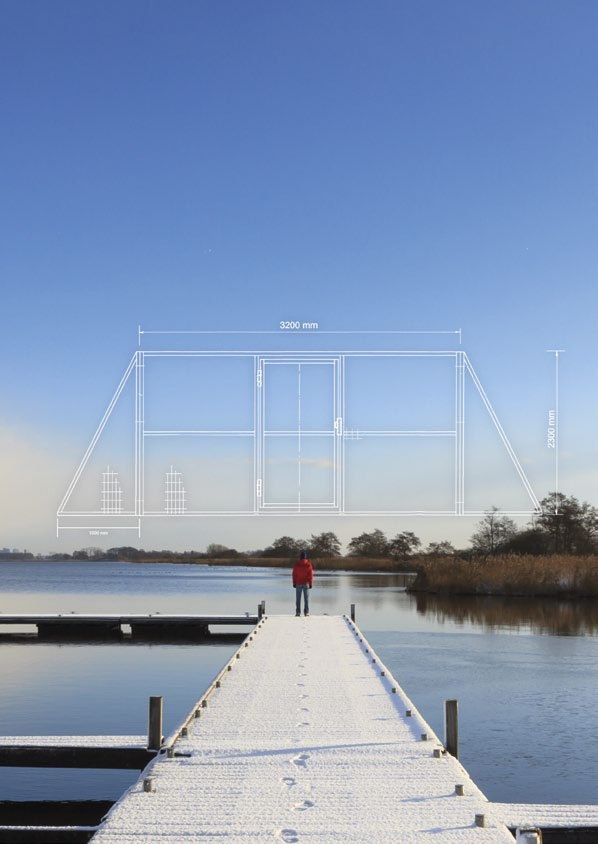

12 Laituriportit Kuumasinkitty Laituriportti Abloyn lukolla antaa hyvän kuvan laiturin ylläpitäjän toiminnasta turvaamalla vain veneen omistajien pääsyn laiturialueelle. Portin vakiokorkeus on 2,3 metriä ja leveys 3,2-4,2 metriä, mutta mittoja voidaan muuttaa asiakkaan tarpeiden mukaan. Porttiin on saatavilla myös portin ohitusta ehkäisevät vinot sivuelementit. Portti kiinnitetään puulaituriin kahdella vinotuella sekä laiturin alapalkissa olevista kiinnityslatoista, betoniseen maatukeen tai rantavalliin kiinnitys tapahtuu erillisillä teräsputkilla. Portti on todella tukeva ja verkko 4 mm vahvuista kuumasinkittyä teräslankaverkkoa, joka on hitsattu kestämään kovaakin käyttöä. Ovi on metrin levyinen ja 2,20 m korkea, saranat ovat jykevät eivätkä anna periksi ajan myötä. Saatavana on myös liikuntarajoitteisille soveltuva malli ilman alapalkkia. Suurin osa porteista tehdään asiakkaan toiveiden ja vaatimusten mukaan, näin varmistetaan portin soveltuvuus kohteeseen ja toimitetaan juuri sellainen portti kuin asiakas haluaa. Suosittelemme! Nyt myös kuumasinkittynä ja maalattuna haluttuun väriin Teemme myös mittatilausportteja. Varustus ja ominaisuudet: - Maalaus haluttuun RAL-väriin - Sivulevikkeet - Lukko (Abloy) ja tarvittavat avaimet - Oviaukko ilman kynnystä - Eri kiinnikkeitä esim. betoniin 12 Laituriportit

13 SATAMA- ja uimalaiturit Julkisessa käytössä olevien satama- ja uimalaiturien suunnittelu, kestävä kehittäminen ja jatkuva innovatiivinen ajattelu ovat Axxalle tärkeä asia. Olemme kehittäneet - ei vain omasta mielestämme - hyviä ja toimivia ratkaisuja mm. puomikellukkeen kiinnittämisestä, muotoilusta sekä heijasteen käytöstä poijuissa. Invapuomi on ollut myös merkittävä kehitystyöprojekti, joka on osaltaan parantanut liikuntarajoitteisten ihmisten veneilyharrastamisen mahdollisuuksia. Axxa suunnittelee ja toteuttaa vene- ja pienvenesatamalaiturit alusta loppuun ammattitaidolla ja vuosikymmenien kokemuksella. Osoituksena ammattitaidosta ja pätevyydestä annamme kaikille tuotteille sekä niiden asennuspalvelulle takuun. Ankkurointi suunnitellaan aina asiakaskohtaisesti, se toteutetaan aina luokitelluilla aseke AQUA40 tai aseke ALLOY G70-kettingeillä sekä luokitelluilla sakkeleilla. Betonipainojen lenkit sekä laiturin ankkurointilenkit valmistetaan myös luokitellusta teräksestä. Kettingin ja sakkelien laatusertifiointi NS 9415:2009 asettaa riittävät vaatimukset tuotteiden kestävyyden, soveltuvuuden sekä ympäristöystävällisyyden kannalta. Venelaiturin veneen kiinnitysmahdollisuudet toteutetaan asiakkaan vaatimusten mukaan. Venepuomit ovat tänä päivänä käytetyin ja halutuin kiinnitysmuoto, ne on helppo asentaa eivätkä useimmiten vaadi erillistä ankkurointia edes kävelytasollisena. Venepuomi jakaa venepaikat tarkasti eikä ylimääräisiä venevahinkoja pääse syntymään. Satama- ja uimalaiturit 13

14 laiturin SUUNNITTELU JA LÄHTÖKOHDAT LAITUREITA ON MONEEN LÄHTÖÖN, MUTTA MIKÄ NIISTÄ ON OIKEA VALINTA? Ammattilainen on hyvä ottaa mukaan jo suunnitteluvaiheessa, kuva ja kuvaus rannasta sekä sijainti kartalla ovat usein riittävät tiedot arvioimaan laiturin tarvittavat ominaisuudet ja laiturityyppi. Kun alustava kartoitus ja mahdollinen käynti paikan päällä on tehty sekä asiakkaan mieltymykset ja tarpeet huomioitu, voidaan hyvin nopeasti listata rantaan soveltuvat ratkaisut. LAITURI INVESTOINTINA Laituria hankittaessa tulisi painottaa laiturin laatua ja pitkäikäisyyttä, koska investointina laituri on usein suuri ja 5-10 vuoden käyttöikä on lyhyt. Laadukas laituri, ankkurointitarvikkeet ja oikea asennustapa takaavat pitkän käyttöiän. ASENNUKSELLE TAKUU Oman ammattilaisemme asentamille laitureille myönnämme pitkän laituritakuun lisäksi kahden (2) vuoden asennustakuun, näin otamme vastuun oikein toteutetusta paikallaan pysyvästä laituriasennuksesta. Asennuspalvelullamme on yli 30 vuoden kokemus satama- ja laiturirakentamisesta sekä vesirakentamisesta. Muoviponttonilaiturit MUOVIPONTTONILAITURIT M-400 ja M-500 AXXA7 Kellukkeiden kantavuus n kg Sivuverhous vaakalaudoituksella 1,2 5,0 6,25 2,5 AXXA8 Kellukkeiden kantavuus n kg Sivuverhous vaakalaudoituksella 1,2 5,0 8,5 2,5 12,5 5,0 Kellukkeiden kantavuus n kg AXXA9 1,2 Sivuverhous vaakalaudoituksella 3,0 AXXA10 5,0 3,25 Kellukkeiden kantavuus n kg 1,2 2,0 Sivuverhous vaakalaudoituksella 3,5 3,0 5,5 5,0 Kellukkeiden kantavuus n kg AXXA11 1,2 2,0 Sivuverhous vaakalaudoituksella Kellukkeiden kantavuus n kg AXXA12 1,2 Sivuverhous vaakalaudoituksella AXXA13 Kellukkeiden kantavuus n kg Sivuverhous vaakalaudoituksella Kellukkeiden kantavuus n kg AXXA14 1,2 1,2 5,0 5,0 5,0 2,0 7,0 9,5 10,0 3,0 3,5 3,0 3,0 2,5 3,5 Kellukkeiden kantavuus n kg AXXA15 1,2 Sivuverhous vaakalaudoituksella 5,0 12,5 3,0 14 MUOVIPONTTONILAITURIT

15 Laiturin valaisin- ja sähkövarusteet UUTUUS! - Kotimaista laatua - Meri-ilmastoa kestävä anodisoitu alumiini - Tarvittaessa lukittava - Ei ruostuvia osia - Kestävät ja tunnetut sähkökomponentit - Eri jalustavaihtoehtoja - SGS Fimko EN61439 mukainen - CE-hyväksytty Mallikohtaiset luokitukset saatavilla AXXA0400MLed3mVe Lukittava käyttöluukku, lukko + 2 kpl avaimia 4 kpl pistorasia CEE 3-nap16A 230V 4 kpl vikavirta-/johdonsuoja 7,2 W Led-kehys valaisin, maitolasilla Vesipiste (1/2"x15mm, pallolaskuhana) Korkeus 1250 mm AXXA0400Led1m Lukittava käyttöluukku, lukko + 2 kpl avaimia 4 kpl pistorasia CEE 3-nap16A 230V 4 kpl vikavirta-/johdonsuoja 4 W Led-kehys valaisin, maitolasilla Korkeus mm KOTIMAINEN CE-HYVÄKSYTTY LAATUTUOTE! - Soveltuu satamiin, leirintäalueille sekä piha- ja teollisuuskäyttöön - Turvallinen käyttö ja käytönesto - Pistorasiat Suko tai CEE, A - Voidaan pintamaalata - Lisävarusteita mm. vesiliitäntä sekä erilliset kulutusmittarit - Paljon eri valaisin- ja kiinnitysjalustavaihtoehtoja FP-SOS1 Sammutinpilari venelaiturille (kotelo 6Kg:n sammuttimella) Saatavilla myös kahdella sammuttimella. 4 W Led-kehys valaisin AXXAC040 Rasiat kyljessä, kansisuojat IP68 4 kpl 16A 3nap 230 CEE pistorasia 4 kpl vikavirta-/johdonsuoja 2,4 W Led kehys valaisin, maitolasilla Korkeus 850 mm Siirrettävä AXXA02J5 Laituripilari valmiskytkettynä 2kpl pistorasia CEE 3-nap16A/230V 2kpl vikavirta-/johdonsuoja 4W Led-kehys valo 5m:n kumikaapeli H07RN-F3x2,5mm korkeus 800mm LAITURIN VALAISIN- JA SÄHKÖVARUSTEET 15

16 ANKKUROINTILENKIT SUKSENKÄRKI, KUUMASINKITTY Tuotenumero ANKK13 ANKK18 KAARI mm 18 mm Ripustinraudat KUUMASINKITTY Tuotenumero Tappi MITAT KETTINKIKOUKKU 20 mm mm, reiät 18 mm Nivelet KUUMASINKITTY, SUORA JA POKATTU, LAITURILIITOKSET Tuotenumero MITAT LISÄTIEDOT NIVELR880RRS 8x mm Suora malli NIVELR880RRO 8x mm Pokattu, oikea NIVELR880RRV 8x mm Pokattu, vasen T-Nivelet Kuumasinkitty, Venepuomeille ja laitureille Tuotenumero LISÄTIEDOT MITAT NIVEL180 T-nivel mm NIVEL25513 T-nivel kulmalla mm NIVELR T-nivel kulmalla mm F-Raudat KUUMASINKITTY, LAITUREILLE Tuotenumero MITAT REIKÄ F-RAUTA Latta 10x80, leveys 240 mm 18/22 mm MAARUUVI ankkurointiin KUUMASINKITTY Tuotenumero MITAT LISÄtiedot MAARUUVI mm pyöröteräs, kok.pit. n. 800 mm Leveys 120 mm KALLIoKIILAT SILMUKALLA, KUUMASINKITTY Tuotenumero Tappi Pituus KALL mm 200 mm KALL mm 300 mm 16 Laiturin kiinnitystarvikkeet

17 TYVITUet KIILALLA, LATTATERÄS, KUUMASINKITTY Tuotenumero Tappi Pituus KALL20610LAT 20 mm 610 mm LAITURIKULMAT KUUMASINKITTY Tuotenumero MITAT REIKÄ SOIKEA KULMAR mm 22 mm 65 mm LAITURIJOUSET PAKSUKALVOPASSIVOITU, LUOKITELTU KOTIMAINEN JOUSITERÄS Tuotenumero JOUSI JOUSI MITAT mm+lenkit mm+lenkit KIINNITYSPANNAT KUUMASINKITTY TUOTENUMERO MITAT LISÄTIEDOT PAINO TILAUSERÄ KELLKIIN mm korkea 4,2 kg 50 kpl KELLKIIN mm korkea 5,3 kg 50 kpl KELLKIIN500R 5 70 mm korkea 7,4 kg 30 kpl Saatavana myös ruostumattomasta ja haponkestävästä teräksestä POLLARIT Merialumiini, Kuumasinkitty teräs, Haponkestävä teräs (AISI 316) Tuotenumero MATERIAALI MALLI MITAT PAINO KORKEUS POLLARIR90250AL Alumiini Ristipollari mm 1,1 kg POLLARI AISI 316 Haarapollari mm 2,20 kg 100 mm POLLARI AISI 316 Haarapollari mm 2,90 kg 120 mm POLLARI AISI 316 Paalupollari 120x95 mm 1,00 kg 145 mm POLLARI AISI 316 Paalupollari ø 100 mm 1,50 kg 160 mm POLLARI500P Kuumas. Paalupollari 400x500 mm 40 kg 500 mm LAITURIN KIINNITYSTARVIKKEET 17

18 VENERENKAAT Sisältää isot korilaatat sekä Nyloc-mutterin. KUUMASINKITTY, TILAUKSESTA MYÖS HAPONKESTÄVÄNÄ JA MUITA KOKOJA Tuotenumero Tappi Pituus Ominaisuudet VENER mm 120 mm Kuumasinkitty VENER mm 200 mm Kuumasinkitty VENER mm 260 mm Kuumasinkitty VENER mm 120 mm Kuumasinkitty VENER mm 200 mm Kuumasinkitty VENER mm 260 mm Kuumasinkitty B-LISTAT Pakkauksessa 2 kpl listoja Tuotenumero Korkeus Pituus Syvyys B-LISTA-ISO 140 mm 1000 mm 65 mm B-LISTA-PIENI 85 mm 940 mm 44 mm Pyörät SAATAVANA MYÖS KIINNITYSTARVIKKEILLA Tuotenumero MITAT AKSELI LAITURIPYÖRÄ mm 16/20 mm Merkintäkellukkeet KÖYSIKIINNITTEINEN, PUNAINEN, VALKOINEN TAI KELTAINEN Tuotenumero PITUUS LISÄTieDOT KELLUKE-PE3 halk. 150 mm Max. 10 mm narulle Meiltä myös erilaiset kiinnitysköydet Poijun varret KUUMASINKITTY, 76MM, HEIJASTETARRALLA Umpisoluinen Bacell-materiaali Varastotuotteena valkoinen Poijukellukkeet TÄYTETTY TUOTENUMERO POIJU60-OMA POIJU75-OMA POIJU100-OMA POIJU130-OMA POIJU150-OMA LISÄTIEDOT Poiju 60 l omamalli Poiju 75 l omamalli Poiju 100 l omamalli Poiju 130 l omamalli Poiju 150 l omamalli Tuotenumero VARSI100 LISÄTIEDOT Varsi 76mm x 1700mm l poijuille 18 LAITURITARVIKKEET

19 PuomiTARVIKkeet SISÄLTÄÄ KIINNITYSTARVIKKEET Tuotenumero AISAKELLUKE90-PIKA-TÄYT AISAKELLUKE110-PIKA-TÄYT PUTKIAISAKELLUKE60L PUTKIAISAKELLUKE75L Kellukeputki TÖRMÄYSSUOJA PE-80 TÖRMÄYSSUOJA PE-100 AISAKELLUKE PIKA-TÄYT OMINAISUUDET Salkkukelluke 90 l, mm, täytetty Salkkukelluke 110 l, mm, täytetty Täytetty 60 l poijukelluke putkella Täytetty 75 l poijukelluke putkella 60 tai 75 litraiselle poijulle Kiinnitysleveys 80 mm, kiinnitys yhdellä pultilla Kiinnitysleveys 100 mm, kiinnitys yhdellä pultilla Salkkukelluke 90 l, 600x660x300 mm, ura 65x86 mm arkkukellukkeet TUOTENUMERO TILAVUUS MITAT (P K L) TÄYTE ARKKUKELLUKE l /500 mm Tyhjä ARKKUKELLUKE300TÄYT 300 l /500 mm Täytetty ARKKUKELLUKE l 1200x600x800/700 mm Tyhjä ARKKUKELLUKE450TÄYT 450 l 1200x600x800/700 mm Täytetty Poijupainot Tuotenumero POIJUPAINO80 POIJUPAINO80P LISÄTIEDOT 80 kg, kolmiomallin poijupaino, musta/maalattu 80 kg, pommin muotoinen paino, musta/maalattu betonipainot KESTÄVÄLLÄ 25 MM TERÄSKIINNIKKEELLÄ TUOTENUMERO BETONIPAINO40 BETONIPAINO700 BETONIPAINO1200 BETONIPAINO2000 LISäTIEDOT Paino n. 40 kg, rengaspaino Paino n. 700 kg, laattapaino, 25 mm kuumasinkitty teräslenkki Paino n kg, laattapaino, 25 mm kuumasinkitty teräslenkki Paino n kg, laattapaino, 25 mm kuumasinkitty teräslenkki Pelastusvälineet TUOTENUMERO PELASTUSPYLVÄS PELASTUSRENGAS HEITTOKÖYSI25 PELASTUSTIKAS- KIINTEÄ TIEDOT Jalusta, pylväs, haka 5 m lipulla, tikkaat 4 m, rengas+köysi Oranssi pelastusrengas, 725mm/2,5kg heijastein, SOLAS-hyväksytty 25 m, kahvallinen heittoköysi pelastusrenkaalle Keltainen terästikas 5:llä askelmalla, pituus n. 160 cm LAITURITARVIKKEET 19

20 Yhteystiedot AXXA-Tech Oy Kirkonkyläntie 37 A Helsinki AxxA-Tech Oy Jukka Nevalainen jukka@axxa.fi Sähköposti: myynti@axxa.fi Aika laittaa satamat ja laiturit kuntoon! Kuluttajamyynti nyt myös Fixus-liikkeissä, valikoima vaihtelee myymälöittäin. Myymälä- ja yhteystiedot
