1 AIR COMFORT AIR TREATMENT AIR HANDLING UNITS ILMANLÄMMITIN ATD(A,G) ILMANLÄMMITIN/JÄÄHDYTIN ATDC» TEKNINEN ESITE

2 2 Sisällys Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Coilstuotevalintaohjelma sivu 3 Mitoitus 4 Asennusohjeet 5 Ilmanlämmitin ATDA & ATDG 615 Tuotekuvaus 6 Mitat ja painot, pakkaus ATDA 7 Mitat ja painot, pakkaus ATDG 8 Tekniset tiedot ATDA 913 Tekniset tiedot ATDG 1415 Ilmanlämmitin/Ilmanjäähdytin ATDC 1619 Tuotekuvaus 16 Mitat ja painot, pakkaus ATDC 17 Tekniset tiedot ATDC 1819 Asennuspaketit 2025 Vakio 21 ABox 22 BBox 23 CBox 24 FBox 25 Lisävarusteet 2628 Ohjaus ja säätölaitteet 2934 Asennusesimerkit 3539 Tuotekoodi 4041 Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

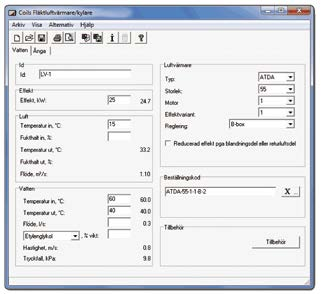

3 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Coilstuotevalintaohjelma 3 Oikea ilmanlämmitin/jäähdytin Coilsin avulla Joustava ja helppokäyttöinen Coilstuotevalintaohjelma helpottaa oikean ilmanlämmittimen/jäähdyttimen valintaa. Voit antaa Coilsin valita tai esittää omia toivomuksia esimerkiksi koon tai moottorin suhteen. Coilsin ominaisuuksia: Näyttötekstit kahdeksalla kielellä. Tulostuskieli voidaan valita näyttötekstien kielestä riippumatta. Ilmankosteus voidaan antaa eri yksiköinä. Ilmavirta voidaan antaa eri yksiköinä. Useimmat jäätymisenestonesteet on ladattu järjestelmään. Korkeus merenpinnasta on otettu huomioon. Mahdollisuus valita lisävarusteet. Tulosteeseen sisältyvät teho sekä äänentaso, paino, tilavuus ja hintatiedot. Laskelmat voi tallentaa myöhempää käyttöä varten. Asennus ja käyttöohjeet. Lataa COILS osoitteesta tai ota meihin yhteyttä ja pyydä toimittamaan ohjelma muistitikulla. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

4 4 Mitoitus Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Esimerkki vesikiertoisen ilmanlämmittimen mitoituksesta 1. Mittaa tilojen lattiapintaala. Edellä esitetyssä tapauksessa se on 8 m x 20 m = 160 m Arvioi sisäkorkeus. Arvioitu sisäkorkeus on 3 m. 3. Arvioi sen jälkeen rakennuksen kunto ja lämmitys. Valitse tarvittava teho Tehonterve W/m 2 kaaviosta. Keskimääräinen eristys ja yhden lämpöpatterin tuottama peruslämpö tuottaa tulokseksi 60 W/m Laske sen jälkeen tehontarve. Tässä tapauksessa tehontarve on 160 x 60 = 9,6 kw. 5. Valitse lämmittimien määrä. Kukin ilmanlämmitin voi lämmittää noin 80 neliömetrin (8 m x 10 m) alueen (katso viereistä kuvaa). Tässä tapauksessa valitaan kaksi ilmanlämmitintä ja sijoitetaan ne vastakkain. 6. Katso sen jälkeen sivujen 1213 taulukoista nykyistä lämpötilaa vastaava tuloilman lämpötila. Tarkoituksena on käyttää omaa lämmityskattilaa, joka tuottaa veden lämpötilaksi C. Haluamme pystyä lämmittämään tilat nopeasti vapaapäivien jälkeen, kun lämpötila on laskettu 15 C:seen. 7. Sivun 12 taulukosta näemme koon ja tuuletinmoottorin kierrosluvun. Kahdella laitteella teho on 4,8 kw laitetta kohti. ATDA321ilmanlämmitin antaa näillä lämpötiloilla tehoksi 6,0 kw pyörimisnopeudella r/min, joten se riittää mainiosti tarpeisiimme. Moottorin teho käy ilmi moottoritietojen taulukosta sivulta Moottori. Valitsemme 230 voltin yksivaihemoottorin, jossa on manuaalinen valintakytkin. Jos haluamme enemmän tai vähemmän tehoa, se käy helposti valintakytkimen kautta. 9. Säätölaitteisto Tässä tapauksessa lämmitintä ohjaa sisätilojen termostaatti. Jos haluat säätää tilojen lämpötilaa automaattisesti, kannattaa ostaa automaattinen ilmanlämmittimen säädin. 10. Valitse sopivat lisävarusteet lisävarustevalikoimastamme. Tarkoitus on asentaa ilmanlämmitin seinälle, ja siihen tarvitaan kannatinsarja. 3 m 8 m Tehontarve W/m 2 (huonekorkeus enintään 5 m) Ei ole Peruslämpö Kyllä Hyvä Rakennuksen eristys Huono Suurin lämmitysalue ilmanlämmitintä kohti. 8 m 10 m 20 m Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

5 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennusohjeet 5 Väh. 0,5 m Väh. 2 m Väh. 0,5 m Normaali asennuskorkeus on 2,5 3 m. Seinäkannatin Kiertoilmaosa Kattoripustin Ilmanlämmittimen koko määrittää etäisyyden. Sekoitusosa Aseta ilmalämmittimet tilaan tavalla, joka mahdollistaa ilman hyvän kierron. HUOM! Ei höyrylle Välikannatin ATDZ05 Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

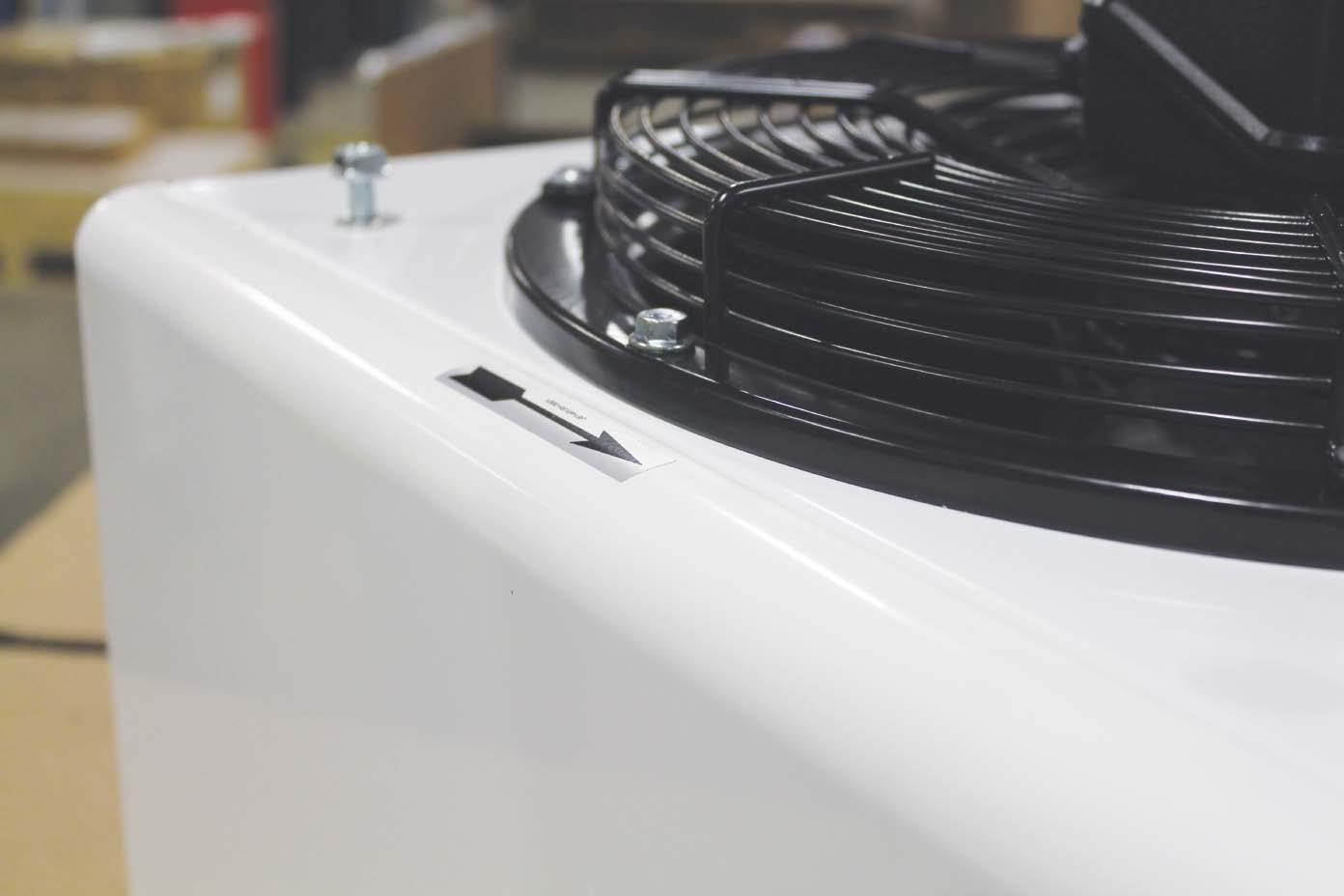

6 6 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tuotekuvaus ATDA & ATDG ATDA & ATDG Ilmanlämmittimet ATDA ja ATDG on tarkoitettu teollisuus, työpaja, myymälä, ja varastotilojen, autotallien ja suurten markettien sekä vastaavien tilojen lämmittämiseen. Laite on saatavissa kahtena eri versiona: vesilämmitteinen ATDA ja höyrylämmitteinen ATDG. Kumpikin ilmanlämmitintyyppi on varustettu korroosionkestävällä, alumiinilamelleista ja kupariputkista valmistetulla lämmityspatterilla. Koot ATDAmallia on saatavissa neljän kokoisena, ATDG mallia kolmena kokona. Kummastakin mallista on eri tehoisia versioita, joista löytyy sopiva vaihtoehto useimpien käyttökohteiden ilmavirta ja tehotarpeisiin. Koot, ATDA (lämmitysvesi): 31, 32, 33, 42, 43, 52, 53, 63 Koot, ATDG (höyry): 31, 41, 51 Avattava kotelo ATDA ja ATDGilmanlämmittimissä on korroosiosuojatusta, valkoiseksi maalatusta pellistä tai ruostumattomasta EN teräksestä valmistettu kotelo. Kotelon voi avata sisäosien puhdistusta varten: ylä ja alaosa on helppo poistaa irrottamalla kaksi ruuvia. Vesi tai höyryputkiliitännät ovat laitteen sivussa. Moottori, siipipyörä ja suojaristikko on rakennettu tiiviiksi, yhtenäiseksi kokoonpanoksi. Yleisiä teknisiä tietoja Nykyaikainen muotoilu, pyöristetyt ja viimeistellyt levyjen reunat Helposti avattavissa sisäosien puhdistusta varten Ilmanohjain vakiona Ilmavirtaus jopa 2,2 m 3 /s Hyvä hyötysuhde kuten kaikissa ilmanlämmittimissä Moottori 1 x 230 V tai 3 x 400 V EU:n konedirektiivin 2006/42/EY koneturvallisuusvaatimusten mukainen Laaja lisävarustevalikoima Erilaisia säädinvaihtoehtoja. Asennus ATDA voidaan asentaa puhaltamaan joko vaaka tai pystysuuntaista ilmavirtaa. ATDG voidaan asentaa vain puhaltamaan vaakasuuntaista ilmavirtaa. ATDAilmanlämmitin. Pienessä kuvassa näkyy läpileikkaus ATDAmallin alumiinilamelleista ja kupariputkista. Moottori Moottori on ulkoroottorityyppinen. Kaikki yksivaihepuhaltimet voidaan kytkeä toimimaan suurella tai pienellä nopeudella. Kaikissa moottoreissa on kiinteä lämpösuojakatkaisin. Kolmivaihemoottorilla varustetuissa koon 42 ja 43 laitteissa ja sitä suuremmissa puhaltimissa se on irrotettava. Kokojen 31, 32, 33, 42 ja 43 suojausluokitus on IP44. Muiden moottoreiden luokitus on IP54. Moottorien korkein toimintaympäristön lämpötila on 40 C. Materiaali ja pintakäsittely Laitteen kotelo: Valmistettu valkoiseksi maalatusta kuumasinkitystä teräspellistä, värikoodi NCS 0502B, tai ruostumattomasta EN teräspellistä. Puhaltimen siipipyörä ja suojaristikko: Mustaksi maalattua teräspeltiä/lankaa Lämmityspatteri: Kupariputket ja alumiinilamellit tai syövyttäviin ympäristöihin tarkoitetut materiaalit. ATDAmallissa on sileä ø 22 mm:n liitin juotos tai kiristinliitosta varten. ATDGmallissa on kierteitetyt liitokset höyrylle ja kondensaatille. Muita malleja ATDlaitteet ovat saatavissa myös varustettuna korroosiosuojatulla lämmönvaihtimella ja ruostumattomalla kotelolla. Lisäksi saatavissa on muuntyyppisiä moottoreita, EEx e (parannettu suojaus), 500 voltin malli ja paremmalla IPluokituksella varustettuja malleja. ATDlaitteesta on myös teollisuuskäyttöön tarkoitettu muunnos, ATDI, joka voidaan varustaa esimerkiksi täysin räjähdyssuojatulla moottorilla ja teräspatterilla. Kysy meiltä lisätietoja. Varusteet: Luvata tarjoaa laajan valikoiman tarvikkeita, katso sivu 26. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

7 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Mitat ja painot ATDA 7 ATDAilmanlämmitin, lämmitysvesi Ulos Sisään Mitat ja painot ATDA (kaikki mitat millimetrejä) Koko ATDA A B C D E F G1 G2 H Paino, kg Pakkaus ATDAilmanlämmittimet toimitetaan pahvilaatikossa. Lisäksi ilmanlämmittimet suojataan läpinäkyvällä muovikääreellä. CEmerkitty. H B L Pakkaus ATDA Koko ATDA L (cm) B (cm) H (cm) Paino (kg) 31, 32, , , Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

8 8 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Mitat ja painot ATDG ATDGilmanlämmitin, höyry Mitat ja painot ATDG (kaikki mitat millimetrejä) Koko ATDG A B C D E F G Liitäntä H J Paino, kg Pakkaus ATDGilmanlämmittimet toimitetaan pahvilaatikossa. Lisäksi ilmanlämmittimet suojataan läpinäkyvällä muovikääreellä. CEmerkitty. H B L Pakkaus ATDG Koko ATDG L (cm) B (cm) H (cm) Paino (kg) Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

9 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tekniset tiedot: ATDA 9 Käyttötiedot, ATDA Korkein moottorin käyttöympäristön lämpötila = + 60 C. Suurin käyttöpaine: 1,6 MPa, korkein käyttölämpötila 100 C. Suurin käyttöpaine: 1,0 MPa, korkein käyttölämpötila 150 C. Kaikki lämmönvaihtimet on koeponnistettu ja vuototestattu kuivalla ilmalla veden alla. Suunniteltu ja valmistettu painelaitedirektiivin /97/23/EY mukaisesti. Täyttää ErP2015direktiivin vaatimukset. Äänitaso, äänitehotaso Lämmitysvesi ATDA Koko ATDA Kierrosluku r/min Äänitaso 2) db(a) Ääniteho Lineaarinen ääniteho, db, Äänialueen keskitaajuus, Hz 3) db(a) Heittopituus, vaakasuunta Lämmitysvesi ATDA Koko ATDA Kierrosluku r/min Yksi ilmanohjain Heittopituus, m L O,2 5,8 4,5 3,0 5,8 4,5 3,0 5,0 3,5 2,5 6,0 4,0 3, , ,0 5,0 3, , ,3 5,3 3,7 10,1 8,1 7,0 2,5 1,5 9,0 7,5 12,0 7,0 5,0 18,0 15,0 Toleranssi ± 2 db 2) Äänitaso 5 metrin etäisyydellä, Q = 2, absorptioalue = 200 m 2 Sabine. 3) Ääniteho standardin ISO 3744 mukaisesti. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Annettu heittopituus koskee tuloilman lämpötilaa +40 C ja sisälämpötilaa +18 C. Ilmanohjain säädettynä vaakaasentoon. Tilassa ei ole häiriöitä aiheuttavaa vetoa eikä ilmavirtaa haittaavia kalusteita. L 0,2 = kohtisuora etäisyys lämminilmapuhaltimesta kohtaan, jossa ilmavirran nopeus v = 0,2 m/s. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

10 10 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Moottoritiedot Lämmitysvesi ATDA Koko ATDA Kierrosluku r/min Nimellisteho W 1vaihe 230 V ) 110 0, ) 110 0,52 3vaihe 400 V, D 3vaihe 400 V, Y Lämpösuojakatkaisin Kyllä 2) Kyllä 2) ) 110 0,52 Kyllä 2) 900 1) 160 0,73 Kyllä 2) Kotelointiluokitus ,44 Kyllä IP ) 160 0,73 Kyllä 2) ,44 Kyllä IP ,97 Kyllä IP ) ,97 Kyllä IP ) ,78 Kyllä IP ) 760 Nimellisvirta (A), 50 Hz 1) Kierrosluku saadaan muuttamalla moottorin kytkentöjä (katso lisätietoja ATDkäyttöohjeen kytkentäkaaviosta). 2) Kytketty sisäisesti, ei irrotettavissa. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. 1,4 1,4 2,32 0,8 0,8 1,3 Kyllä Kyllä Kyllä IP44 IP44 IP44 IP44 IP44 IP54 IP54 IP54 Ilmavirtaus Lämmitysvesi ATDA Koko ATDA Kierroluku r/min Ilmavirtaus m 3 /s 0,51 0,39 0,34 0,45 0,34 0,30 0,43 0,32 0,22 0,75 0,48 0,35 Ilmavirtaus lisävarusteiden kanssa 2) m 3 /s 0,38 0,29 0,26 0,34 0,26 0,23 0,32 0,24 0,17 0,56 0,36 0, ,75 0, ,72 0,51 0,37 0,54 0,38 0, ,72 0, ,10 0,79 0,57 1,56 1,22 1,05 0,45 0,35 1,43 1,09 1,45 1,02 0,83 1,96 1,61 0,83 0,59 0,43 1,17 0,92 0,79 0,34 0,26 1,07 0,82 2) Lisävarusteilla tarkoitetaan sekoitusosaa ATDZ01 tai kiertoilmaosaa ATDZ02, molemmat suodattimella varustettuina. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Kierrosluku käytettäessä automaattista puhaltimen ohjausta, automaattista ilmalämmittimen ohjausta tai viisiasentoista jännitteensäädinkytkintä Jännite ATDA311 ATDA321 ATDA331 ATDA421 ATDA431 ATDA521 ATDA531 ATDA V V V V V = Kierrosluku vakiovarusteisena Lisävarusteisiin ATDZ154 ja ATDZ33 kuuluu muuntaja, jossa on 230 V:n jännitteen lisäksi neljä pienempää jänniteasetusta pienempiä kierroslukuja varten. Nämä lisävarusteet on tehtaalla kytketty siten, että kukin asento tuottaa sopivan kierrosluvun. Edellä esitetyssä taulukossa näkyvät tehtaalla kytketyt jännitteet ja niitä vastaavat kierrosluvut. Jos kierroslukua on jostakin syystä tarpeen muuttaa, sen voi tehdä muuttamalla muuntajan kytkentälevyn kytkentöjä. Tarkat kytkentäkaaviot moottoreita ja lisävarusteita varten löytyvät ATD:n käyttöohjeesta. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

11 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tekniset tiedot: ATDA 11 Pikavalintakaavio Effekt Teho 1,59 m 3 /s Ljudnivå Äänitaso db(a) Kierrosluku Varvtal rpm rpm Koko Storlek kw 55 kw 1,11 m 3 /s kw 0,9 m 3 /s Koko Storlek ) 42 kw 34 kw 0,94 m 3 /s 1,3 m 3 /s kw 0,68 m 3 /s Koko Storlek ) 29 kw 22 kw 18 kw 0,40 m 3 /s 0,54 m 3 /s 0,85 m 3 /s Koko Storlek ) 16 kw 14 kw 13 kw 0,26 m 3 /s 0,39 m 3 /s 0,51 m 3 /s Koko Storlek kw 7 kw 6kW 0,26 m 3 /s 0,39 m 3 /s 0,51 m 3 /s Heittopituus Horisontell vaakasuunta, m kastlängd, Edellä esitetty yleiskaavio koskee tilannetta, jossa veden lämpötila on C ja tuloilman lämpötila +15 C, kun moottorityyppi on yksivaiheinen 230 V (suurin kierrosluku vakiovarusteisena, pienemmät kierrosluvut lisävarusteiden kanssa). Tarkka mitoitus Tarkempaa valintaa varten, muut käyttötarkoituksen mukaan lukien, on käytettävissä Luvatan laskentaohjelma COILS. Lisätietoja siitä on sivulla 3. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

12 12 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tehotaulukko ATDA tuloilman lämpötila ±0 C Lämmitysvesi Koko ATDA Kierrosluku r/min Ilmavirtaus m 3 /s Teho kw C C C t ilma, poisto C Veden virtaus l/s Teho kw t ilma, poisto C Veden virtaus l/s Teho kw t ilma, poisto C Veden virtaus l/s 311 0,51 0,39 0,34 6,8 6,0 5,6 10,2 11,8 12,7 0,05 0,05 0,04 4,8 4,3 4,0 7,3 8,4 9,0 0,04 0,03 0,03 5,8 5,1 4,8 8,7 10,0 10,8 0,07 0,06 0, ,45 0,34 0,30 15,6 13,3 12,3 26,7 30,1 31,6 0,12 0,11 0,10 12,1 10,3 9,6 20,7 23,3 24,5 0,10 0,08 0,08 12,9 11,0 10,2 22,1 24,9 26,2 0,16 0,13 0, ,43 0,32 0,22 19,3 15,8 12,0 34,6 38,0 41,9 0,15 0,13 0,10 15,1 12,4 9,4 27,1 29,8 32,9 0,12 0,10 0,08 15,9 13,1 9,9 28,5 31,6 34,7 0,19 0,16 0, ,75 0,48 0,35 28,1 21,4 17,2 28,9 34,3 37,9 0,22 0,17 0,14 21,8 16,6 13,4 22,4 26,7 29,6 0,17 0,13 0,11 23,3 17,7 14,2 23,9 28,3 31,3 0,28 0,21 0, ,75 28,1 28,9 0,22 21,8 22,4 0,17 23,3 23,9 0, ,72 0,51 0,37 34,7 27,0 21,0 37,1 40,8 43,8 0,28 0,22 0,17 27,2 21,3 16,6 29,1 32,1 34,5 0,22 0,17 0,13 28,8 22,4 17,4 30,8 33,9 36,3 0,35 0,27 0, ,72 34,7 37,1 0,28 27,2 29,1 0,22 28,8 30,8 0, ,10 0,79 0,57 40,1 32,9 26,6 28,1 32,1 36,0 0,32 0,26 0,21 31,0 25,5 20,7 21,7 24,9 27,9 0,25 0,20 0,17 33,3 27,3 22,0 23,3 26,6 29,7 0,40 0,33 0, ,56 1,22 48,5 42,5 23,9 26,8 0,39 0,34 37,4 32,9 18,5 20,7 0,30 0,26 40,3 35,3 19,9 22,3 0,48 0, ,05 0,45 0,35 49,4 26,0 21,0 36,3 44,5 46,2 0,40 0,21 0,17 38,7 20,5 16,6 28,4 35,0 36,4 0,31 0,16 0,13 41,1 21,6 17,4 30,1 36,9 38,3 0,49 0,26 0, ,43 1,09 60,5 50,7 32,6 35,8 0,48 0,41 47,3 39,7 25,5 28,0 0,38 0,32 49,2 42,1 26,5 29,8 0,56 0, ,45 1,02 0,83 70,0 55,1 47,4 37,2 41,6 44,0 0,56 0,44 0,38 54,8 43,3 37,3 29,1 32,7 34,6 0,44 0,35 0,30 57,8 45,4 39,0 30,7 34,2 36,2 0,69 0,54 0, ,96 1,61 84,4 74,8 33,2 35,8 0,68 0,60,9,5 25,9 28,0 0,53 0,47 69,8 61,8 27,4 29,6 0,84 0,74 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Taulukon arvot koskevat vapaasti puhaltavaa laitetta, jonka ilmapuolella ei ole lisävarusteita. Tehoa laskettaessa on otettu huomioon ilman tiheys tuloilman lämpötilassa ±0 C, joka on 1,29 kg/m 3. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

13 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite 13 Tehotaulukko ATDA Tuloilman lämpötila +15 C Lämmitysvesi Koko ATDA Kierrosluku r/min Ilmavirtaus m 3 /s Teho kw C C C t ilma, poisto C Veden virtaus l/s Teho kw t ilma, poisto C Veden virtaus l/s Teho kw t ilma, poisto C Veden virtaus l/s 311 0,51 0,39 0,34 4,2 3,7 3,5 21,7 22,7 23,3 0,03 0,03 0,03 1,6 1,4 1,3 17,5 17,8 18,1 0,01 0,01 0,01 3,2 2,8 2,7 20,1 20,5 21,3 0,04 0,03 0, ,45 0,34 0,30 10,5 8,9 8,3 33,9 36,3 37,3 0,08 0,07 0,07 6,9 5,9 5,5 27,4 29,1 29,8 0,06 0,05 0,04 7,9 6,7 6,2 29,3 31,3 31,9 0,10 0,08 0, ,43 0,32 0,22 13,0 10,6 8,0 39,5 41,8 44,4 0,10 0,08 0,06 8,8 7,2 5,4 31,6 33,2 35,0 0,07 0,06 0,04 9,8 8,0 6,0 33,6 35,3 37,3 0,12 0,10 0, ,75 0,48 0,35 18,9 14,3 11,5 35,4 39,2 41,8 0,15 0,11 0,09 12,4 9,5 7,6 28,5 31,0 32,7 0,10 0,08 0,06 14,3 10,8 8,7 30,5 33,3 35,2 0,17 0,13 0, ,75 18,9 35,4 0,15 12,4 28,5 0,10 14,3 30,5 0, ,72 0,51 0,37 23,2 18,1 14,0 41,2 43,8 45,8 0,19 0,14 0,11 15,8 12,3 9,5 32,8 34,5 36,0 0,13 0,10 0,08 17,6 13,7 10,6 34,9 36,8 38,3 0,21 0,16 0, ,72 23,2 41,2 0,19 15,8 32,8 0,13 17,6 34,9 0, ,10 0,79 0,57 26,9 22,0 17,8 34,8 37,6 40,3 0,21 0,18 0,14 17,5 14,4 11,6 28,0 29,8 31,6 0,14 0,12 0,09 20,3 16,6 13,4 30,0 32,1 34,1 0,24 0,20 0, ,56 1,22 32,5 28,5 31,9 34,0 0,26 0,23 21,1 18,6 26,0 27,4 0,17 0,15 24,6 21,6 27,8 29,3 0,30 0, ,05 0,45 0,35 33,0 17,3 14,0 40,6 46,2 47,4 0,26 0,14 0,11 22,3 11,7 9,4 32,2 36,1 36,9 0,18 0,09 0,08 25,1 13,1 10,6 34,4 38,7 39,5 0,30 0,16 0, ,43 1,09 40,5 33,9 38,0 40,3 0,32 0,27 27,3 22,9 30,5 32,0 0,22 0,18 30,8 25,7 32,5 34,2 0,37 0, ,45 1,02 0,83 47,2 37,2 32,0 41,4 44,6 46,3 0,38 0,30 0,26 31,8 25,1 21,7 32,8 35,0 36,2 0,25 0,20 0,17 35,6 28,0 24,1 35,0 37,3 38,6 0,43 0,34 0, ,96 1,61 57,0 50,5 38,6 40,5 0,46 0,40 38,2 33,9 30,8 32,1 0,31 0,27 43,0 38,1 32,8 34,2 0,52 0,46 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Taulukon arvot koskevat vapaasti puhaltavaa laitetta, jonka ilmapuolella ei ole lisävarusteita. Tehoa laskettaessa on otettu huomioon ilman tiheys tuloilman lämpötilassa +15 C, joka on 1,23 kg/m 3. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

14 14 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tekniset tiedot: ATDG Käyttötiedot ATDG Suurin käyttölämpötila: 185 C. Suurin ilmanpaine: 1,0 MPa käyttölämpötilassa 185 C. Koestuspaine = 1,3 MPa. Höyryn pharvo ei saa olla alle 8,5. Normaalisti sen pitäisi olla 9,5. Happipitoisuus O 2 ei saa olla yli 0,01 mg/l. Kaikki lämmönvaihtimet on koeponnistettu ja vuototestattu kuivalla ilmalla veden alla. Suunniteltu ja valmistettu painelaitedirektiivin PED/97/23/EC mukaan. Täyttää ErP2015direktiivin vaatimukset. Äänitaso, äänitehotaso Höyry ATDG Koko ATDG Kierrosluku r/min Äänitaso 2) db(a) Ääniteho 3) Lineaarinen ääniteho, db, Äänialueen keskitaajuus, Hz db(a) Heittopituus, vaakasuunta Höyry ATDG Koko ATDG Kierrosluku r/min Yksi ilmanohjain Heittopituus, m L O,2 5,8 4,5 3,0 6,0 4,0 3, , ,3 5,3 3,7 10,1 8,1 Toleranssi ± 2 db. 2) Äänitaso 5 metrin etäisyydellä, Q = 2, absorptioalue = 200 m 2 Sabine. 3) Ääniteho standardin ISO 3744 mukaisesti. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Moottoritiedot Höyry ATDG Koko ATDG Kierrosluku r/min Nimellisteho W 1vaihe 230 V Nimellisvirta (A), 50 Hz 3vaihe 400 V, D 3vaihe 400 V, Y Lämpösuojakatkaisin Kotelointiluokitus ) 110 0,52 Kyllä 2) IP ) 160 0,73 Kyllä 2) IP ,44 Kyllä IP ,97 Kyllä IP54 Annettu heittopituus koskee tuloilman lämpötilaa +40 C ja sisälämpötilaa +18 C. Ilmanohjain säädettynä vaakaasentoon. Tilassa ei ole häiriöitä aiheuttavaa vetoa eikä ilmavirtaa haittaavia kalusteita. L 0,2 = kohtisuora etäisyys lämminilmapuhaltimesta kohtaan, jossa ilmavirran nopeus v = 0,2 m/s. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla ) ,4 0,8 Kyllä IP54 1) Kierrosluku saadaan muuttamalla moottorin kytkentöjä. Katso lisätietoja ATDkäyttöohjeen kytkentäkaaviosta. 2) Kytketty sisäisesti, ei irrotettavissa. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

15 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite 15 Kierrosluku käytettäessä automaattista puhaltimen säädintä, automaattista ilmalämmittimen ohjausta tai kolmeasentoista jännitteensäädinkytkintä Jännite ATDG311 ATDG411 ATDG V V V V Lisävarusteisiin ATDZ154 ja ATDZ33 kuuluu muuntaja, jossa on 230 V:n jännitteen lisäksi neljä pienempää jänniteasetusta pienempiä kierroslukuja varten. Nämä lisävarusteet on tehtaalla kytketty siten, että kukin asento tuottaa sopivan kierrosluvun. Edellä esitetyssä taulukossa näkyvät tehtaalla kytketyt jännitteet ja niitä vastaavat kierrosluvut. Jos kierroslukua on jostakin syystä tarpeen muuttaa, sen voi tehdä muuttamalla muuntajan kytkentälevyn kytkentöjä. Tarkat kytkentäkaaviot moottoreita ja lisävarusteita varten löytyvät ATD:n käyttöohjeesta. 100 V = kierrosluvun tehdasasetus Tehotaulukko ATDG tuloilman lämpötila ±0 C Koko ATDG ,51 0,39 0,26 0,85 0,54 0,40 Teho kw 13,4 12,0 10,2 27,3 22,6 19,9 t ilma, poisto C 20,2 23,7 30,1 24,7 32,2 38,3 Teho kw 15,8 14,2 12,1 32,3 26,8 23,6 t ilma, poisto C 23,9 28,1 35,7 29,3 38,2 45,5 Teho kw 18,3 16,5 14,0 37,4 31,0 27,4 t ilma, poisto C 27,7 32,5 41,3 33,9 44,2 52, ,85 27,3 24,7 32,3 29,3 37,4 33,9 42,5 38, Kierrosluku r/min Ilmavirtaus m 3 /s 1,30 0,94 0,68 1,84 1,44 40,7 35,6 31,0 46,8 42,4 24,1 29,2 35,2 19,6 22,7 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Taulukon arvot koskevat vapaasti puhaltavaa laitetta, jonka ilmapuolella ei ole lisävarusteita. Tehoa laskettaessa on otettu huomioon ilman tiheys tuloilman lämpötilassa ±0 C, joka on 1,29 kg/m 3. 48,2 42,2 36,8 55,4 50,3 28,6 34,6 41,7 23,2 26,9 Höyry 110 C / 1,4 bar(a) 130 C / 2,7 bar(a) 150 C / 4,7 bar(a) 170 C / 7,9 bar(a) 55,8 48,9 42,7 64,0,1 33,1 40,0 48,3 26,8 31,1 Teho kw 20,8 18,7 15,9 42,5 35,3 31,2 63,4 55,6 48,5 72,7,0 t ilma, poisto C 31,4 36,9 47,0 38,5 50,3 60,0 37,6 45,5 55,0 30,4 35,3 Tehotaulukko ATDG tuloilman lämpötila +15 C Koko ATDG ,51 0,39 0,26 0,85 0,54 0,40 Teho kw 11,5 10,3 8,7 27,4 19,4 17,0 t ilma, poisto C 20,2 23,7 30,1 24,7 32,2 38,3 Teho kw 15,8 14,2 12,1 32,3 26,8 23,6 t ilma, poisto C 23,9 28,1 35,7 29,3 38,2 45,5 Teho kw 18,3 16,5 14,0 37,4 31,0 27,4 t ilma, poisto C 27,7 32,5 41,3 33,9 44,2 52, ,85 23,4 37,3 28,4 42,1 33,4 46,9 38,4 51, Kierrosluku r/min Ilmavirtaus m 3 /s 1,30 0,94 0, , ,44 34,9 30,5 26,7 40,1 36,4 36,8 41,4 46,9 32,7 35,5 42,4 37,1 32,4 48,6 44,1 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Taulukon arvot koskevat vapaasti puhaltavaa laitetta, jonka ilmapuolella ei ole lisävarusteita. Tehoa laskettaessa on otettu huomioon ilman tiheys, joka tuloilman lämpötilassa +15 C normaalissa ilmanpaineessa merenpinnan tasolla on 1,23 kg/m 3. Tarkempaa valintaa varten, muut käyttötarkoituksen mukaan lukien, on käytettävissä Luvatan laskentaohjelma COILS. Lisätietoja siitä on sivulla 2. 41,5 47,0 53,7 36,5 39,9 Höyry 110 C / 1,4 bar(a) 130 C / 2,7 bar(a) 150 C / 4,7 bar(a) 170 C / 7,9 bar(a) 49,9 43,7 38,2 57,2 51,9 46,2 52,7 60,7 40,3 44,3 Teho kw 20,8 18,7 15,9 42,5 35,3 31,2 57,4 50,3 44,1,8 59,8 t ilma, poisto C 31,4 36,9 47,0 38,5 50,3 60,0 50,9,4 67,6 44,1 48,7 Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

16 16 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tuotekuvaus ATDC ATDC ATDC on yhdistetty ilmanlämmitin ja ilmanjäähdytin, joka on tarkoitettu teollisuus, työpaja, myymälä, ja varastotilojen, autotallien ja suurten markettien sekä vastaavien tilojen lämmittämiseen ja viilentämiseen. Koot ATDCilmanlämmitintä/jäähdytintä on saatavissa neljää eri kokoa, joista löytyy sopiva vaihtoehto useimpien käyttökohteiden ilmavirtausja tehotarpeisiin. ATDC: 33, 43, 53, 63 Hydrofiiliset lamellit ATDCmallissa on korroosionkestävä viilennys/ lämmityspatteri, joka on varustettu hydrofiilisin lamellein ja kupariputkin. ATDCmallissa käytettävät hydrofiiliset lamellit on käsitelty hydroskooppisiksi, joten vesi virtaa niiden yli nopeammin kuin alumiinin. Hydrofiiliset lamellit kestävät myös korroosiota paremmin kuin alumiinilamellit. Avattava kotelo ATDCilmanlämmittimessä/jäähdyttimessä on valkoiseksi maalatusta teräspellistä tai ruostumattomasta EN teräspellistä valmistettu kotelo. Kotelon voi avata sisäosien puhdistusta varten: ylä ja alaosa on helppo poistaa irrottamalla kaksi ruuvia. Vesi tai höyryputkiliitännät ovat laitteen sivussa. Moottori, siipipyörä ja suojaristikko on rakennettu tiiviiksi, yhtenäiseksi kokoonpanoksi. Yleisiä teknisiä tietoja Nykyaikainen muotoilu, pyöristetyt ja viimeistellyt levyjen reunat Helposti avattavissa sisäosien puhdistusta varten Ilmanohjain vakiona Ilmavirtaus jopa 2,2 m 3 /s Moottori 1 x 230 V tai 3 x 400 V Täyttää EU:n direktiivin 2006/42/EY koneturvallisuusvaatimukset Laaja lisävarustevalikoima Erilaisia säädinvaihtoehtoja Asennus ATDC asennetaan vaakasuuntaista puhallusta varten. Moottori Moottori on ulkoroottorityyppinen. Kaikki yksivaihepuhaltimet voidaan kytkeä toiminaan suurella tai pienellä nopeudella. Kaikissa moottoreissa on kiinteä lämpösuojakatkaisin. Kolmivaihemoottorilla varustetuissa koon 43 laitteissa ja sitä suuremmissa puhaltimissa se on irrotettava. Kokojen 33, 43, 53 ja 63 suojausluokka on IP44 muiden kokojen IP54. Moottorien suurin sallittu toimintaympäristön lämpötila on 40 C. Materiaali ja pintakäsittely Laitteen :kotelo Valmistettu valkoiseksi maalatusta kuumasinkitystä teräspellistä, värikoodi NCS 0502B, tai ruostumattomasta EN teräspellistä. Pisaraallas on aina ruostumatonta terästä ja varustettu tyhjennysliitännällä. Puhaltimen siipipyörä ja suojaristikko: Mustaksi maalattua teräspeltiä/lankaa Lämpöpatteri: Kupariputket ja hydrofiiliset lamellit tai syövyttäviin ympäristöihin tarkoitetut materiaalit. Kokoojaputkessa sileä ø 22 mm:n liitin juotos tai kiristinliitosta varten. Lisävarusteet Luvata tarjoaa laajan valikoiman lisävarusteita, katso sivu 26. Hydrofiilisillä lamelleilla ja kupariputkilla varustettu ATDC. Pienessä kuvassa näkyy ATDCmallin poikkileikkaus. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

17 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Mitat ja painot ATDC 17 Ilmanlämmitin/jäähdytin ATDC Ulos Sisään Mitat ja painot ATDC (kaikki mitat millimetrejä) Koko ATDC A B C D E F G H J Paino, kg Pakkaus ATDCmallin ilmanlämmittimet/jäähdyttimet toimitetaan pahvilaatikossa. Lisäksi ilmanlämmittimet/jäähdyttimet suojataan läpinäkyvällä muovikääreellä. CEmerkitty H B L Pakkaus ATDC Koko ATDC L (cm) B (cm) H (cm) Paino (kg) Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

18 18 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tekniset tiedot: ATDC Käyttötiedot ATDC Moottorin käyttöympäristön korkein lämpötila = + 50 C. Suurin käyttöpaine: 1,6 MPa, korkein käyttölämpötila 100 C. Suurin käyttöpaine: 1,0 MPa, korkein käyttölämpötila 150 C. Kaikki lämmönvaihtimet on koeponnistettu ja vuototestattu kuivalla ilmalla veden alla. Suunniteltu ja valmistettu painelaitedirektiivin PED/97/23/EC mukaan. Täyttää ErP2015direktiivin vaatimukset. Moottoritiedot ATDC Koko ATDC Kierrosluku r/min Nimellisteho W 1vaihe 230 V 3vaihe 400 V, D 3vaihe 400 V, Y Lämpösuojakatkaisin Suojausluokitus , ) Kyllä 2) IP , ) Kyllä 2) IP ,44 Kyllä IP ,97 Kyllä IP ) ,78 Kyllä IP ) Nimellisvirta (A), 50 Hz 1,4 2,32 0,8 1,30 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. 1) Kierrosluku saadaan muuttamalla moottorin kytkentöjä. Katso lisätietoja ATDCkäyttöohjeen kytkentäkaaviosta. 2) Kytketty sisäisesti, ei irrotettavissa. Kierrosluku käytettäessä automaattista ilmanjäähdyttimen tai lämmittimen ohjausta tai kolmeasentoista jännitteensäädinkytkintä Koko ATDC Kyllä Kyllä ATDC331 ATDC431 ATDC531 ATDC631 IP54 IP54 Ilmavirtaus ATDC Koko ATDC Kierrosluku r/min Ilmavirtaus m 3 /s 0,48 0,36 0,25 0,82 0, 0,43 Ilmavirtaus lisävarusteiden kanssa 2) m 3 /s 0,36 0,27 0,17 0,62 0,44 0, ,82 0, ,19 0,51 0,39 1,7 1,3 1,59 1,11 0,90 2,15 1,77 0,90 0,38 0,30 1,28 0,98 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. 2) Lisävarusteilla tarkoitetaan sekoitusosaa ATDZ01 tai kiertoilmaosaa ATDZ02, molemmat suodattimella varustettuina. ) Sekoitusosaa ei ole. 230 V V V V V = kierrosluvun tehdasasetus Lisävarusteeseen ATDZ381 kuuluu muuntaja, jossa on 230 V:n jännitteen lisäksi viisi pienempää jänniteasetusta pienempiä kierroslukuja varten. Tämä lisävaruste on tehtaalla kytketty siten, että kukin asento tuottaa sopivan kierrosluvun. Edellä esitetyssä taulukossa näkyvät tehtaalla kytketyt jännitteet ja niitä vastaavat kierrosluvut. Jos kierroslukua on jostakin syystä tarpeen muuttaa, sen voi tehdä muuttamalla muuntajan kytkentälevyn kytkentöjä. Tarkat kytkentäkaaviot moottoreita ja lisävarusteita varten löytyvät ATDC:n käyttöohjeesta. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

19 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Tekniset tiedot: ATDC 19 Tehotaulukko ATDC Tuloilman lämpötila +25 C (viilennys) Tehotaulukko ATDC Tuloilman lämpötila +15 C (lämmitys) Koko ATDC Kierrosluku r/min Jäähdytysvesi, 7 14 C Teho kw 4,6 3,9 3,1 8,2 6,7 5,5 t ilma, poisto C 18,3 17,6 16,7 18,1 17,2 16,5 Veden virtaus l/s 0,14 0,12 0,09 0,24 0,20 0, ,2 18,1 0,25 Koko ATDC Kierrosluku r/min Lämmitysvesi, C Teho kw 9,4 7,7 5,9 17,0 13,3 10,6 t ilma, poisto C 30,9 32,4 34,2 31,8 33,6 35,1 Veden virtaus l/s 0,11 0,09 0,07 0,20 0,16 0, ,1 31,8 0, ,9 6,4 5,3 18,4 16,5 15,9 0,32 0,19 0, ,6 12,7 10,2 31,1 35,2 36,3 0,28 0,15 0, ,2 11,4 19,2 18,6 0,40 0, ,0 25,1 29,3 30,7 0,36 0, ,9 11,2 9,7 18,6 17,8 17,4 0,41 0,33 0, ,0 25,0 21,6 31,3 33,3 34,4 0,38 0,30 0, ,4 14,8 19,2 18,8 0,49 0, ,0 34,4 29,7 30,8 0,47 0,41 Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Taulukon arvot koskevat vapaasti puhaltavaa laitetta, jonka ilmapuolella ei ole lisävarusteita. Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Taulukon arvot koskevat vapaasti puhaltavaa laitetta, jonka ilmapuolella ei ole lisävarusteita. Tehoa laskettaessa on otettu huomioon ilman tiheys tuloilman lämpötilassa +15 C, joka on 1,23 kg/m 3. Äänitaso, äänitehotaso ATDC Koko ATDC Kierrosluku r/min Äänitaso 2) db(a) Ääniteho 3) db(a) Lineaarinen ääniteho, db, Äänialueen keskitaajuus, Hz Lihavoitu kierrosluku tarkoittaa vakiovarusteista laitetta ilman lisävarusteita. Muut kierrosluvut saadaan lisävarusteilla. Toleranssi ± 2 db 2) Äänitaso 5 metrin etäisyydellä, Q = 2, absorptioalue = 200 m 2 Sabine. 3) Ääniteho standardin ISO 3744 mukaisesti. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

20 20 Asennuspaketit Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Säätölaitteen valinnan helpottamiseksi olemme laatineet yleisimmistä säätimistä valmiita pakettiratkaisuja. Valitun asennuspaketin voi tietenkin myös yhdistää muihin lisävarusteisin. Katso lisätietoja asennusohjeosasta. Asennuspaketin sisältämät lisävarusteet voi ostaa myös erikseen. Asennuspaketit ja niiden sisältö Laite ohjaus ja säätötarvikkeet ABox BBox CBox FBox Ilmanlämmitin ATDA x x x Kannatin ATDA x x x Sekoitusosa x Sisätilan termostaatti x Automaattinen puhaltimen säädin, x FHC Automaattinen ilmalämmittimen x säädin, ATC Lämpötilaanturi x x Nestevirtausventtiili x x x Jäätymissuojaanturi x Sulkupellin moottori x Ohjeet x x x x x = sisältyy Toiminnot lyhyesti ABox Lämpötilaohjattu ilmavirran päälle/poisohjaus ja nestevirtausventtiilin päälle/poisohjaus. Asennuspaketit käyttökohteet ABox Aulat, oviaukot, varastot, autotallit. BBox Aulat, työpajat, ostoskeskukset, urheiluhallit. CBox Aulat, työpajat, ostoskeskukset, urheiluhallit, joissa tarvitaan esimerkiksi matalampaa yölämpötilaa, hälytyksiä, verkkoyhteyttä tai DUC (0 10 V) ohjausta. FBox Suositeltavaa yhdistää CBoxpakettiin, jossa on valmiit liitännät jäätymissuojan termostaattia ja sulkupellin moottoria varten. FBoxpaketin voi yhdistää myös ABoxpakettiin. Silloin tulee käyttää ATDZ30kytkentärasiaa kytkentöjen helpottamiseksi. BBox CBox FBox Lämpötilaohjattu ilmavirran kolmetasoinen ohjaus tai erillinen nestevirtaukseen päälle/poissulkuventtiili. Lämpötilaohjattu ilmavirran kolmetasoinen ohjaus tai erillinen nestevirtauksen päälle/poissulkuventtiili. Aikaohjausvalmius. Ohjaus 0 10 V. Kaukoohjain ja verkkoliitäntä, hälytyslähtö, jäätymissuoja ja sulkupellin säädin. Yhdistetään CBoxpakettiin. Lämpötilaohjattu ilmavirran säätö ja ulkoilman sekoitus kolmelle tasolle tai suljettuun tilaan sekä jäätymissuoja ja sulkupellin säätö ja nestevirtauksen sulkuventtiili. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

21 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Vakioasennuspaketti 21 Vakiovarusteisen laitteen (ilman säätölaitteita) sisältö: Seinäkannatin, sarja ATDZ03 Ilmanlämmitin ATDAaab Toimituspaketin koko sisältö: Ilmanlämmitin Seinäkannatin ATDAaa1 ATDZ03 Käyttöohje Kokoonpano, asennus ja hoitoohjeet. Esimerkkitilaus Ilmanlämmitin Koko (a_) 31,32, 33, 42, 43, 52, 53, 63 Tehoversio (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = 1 putkirivi 2 = 2 putkiriviä 3 = 3 putkiriviä Moottori (b) 1 = 1 x 230 V, 50 Hz 3 = 3x400 V, 50 Hz 5 = 500 V, koko 42,43,52,53 6 = EEx e (parannettu suojaus), koko 42,43,52,53 ATDAaabcde Materiaali (c) Säätö (d) 0 = ei säätöä Valmistenumero (e) 3 = sisäinen koodi Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

22 22 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennuspaketti, Abox Aboxpaketin koko sisältö: Päälle/poissäätimellä varustettu venttiili ATDZ174 Seinäkannatin, sarja ATDZ03 Sisätilatermostaatti ATDZ183 Ilmanlämmitin ATDAaab Toiminta ABox sopii auloihin, oviaukkoihin, varastoihin, autotalleihin ym. Kun lämmitystä tarvitaan, termostaatti käynnistää lämmittimen ja avaa nestevirtausventtiilin. Kun haluttu lämpötila on saavutettu, nestevirtausventtiili sulkeutuu ja puhallin pysähtyy. ABoxpaketin koko sisältö: Ilmanlämmitin aa = haluttu koko: 31, 32, 33, 42, 43, 52, 53, 63 Sisätilatermostaatti IP30, 1vaihe 230 V, 16 A. Päälle/poissäätimellä varustettu venttiili IP54, 1vaihe 230 V, lämpötilaalue C, kvs 4,0, päälle/pois, aika 10 sekuntia. Käyttöohje Kokoonpano, asennus ja hoitoohjeet. ATDAaa1 ATDZ183 ATDZ174 Esimerkkitilaus Ilmanlämmitin Koko (a_) 31,32, 33, 42, 43, 52, 53, 63 Tehoversio (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = 1 putkirivi 2 = 2 putkiriviä 3 = 3 putkiriviä Moottori (b) 1 = 1 x 230 V, 50 Hz Materiaali (c) Säätö (d) A = ABox Valmistenumero (e) 3 = sisäinen koodi ATDAaa1cAe Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

23 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennuspaketti, Bbox 23 Bboxpaketin koko sisältö: Päälle/poissäätimellä varustettu venttiili ATDZ174 Seinäkannatin, sarja ATDZ03 Automaattinen puhaltimen säädin, FHC, 1 x 230 V ATDZ154 Lämpötilaanturi Ilmanlämmitin ATDAaab Toiminta BBox sopii auloihin, työpajoihin, ostoskeskuksiin, urheiluhalleihin. Kun lämmitystä tarvitaan, nestevirtausventtiili avautuu ja termostaatti säilyttää säädetyn lämpötilan ohjaamalla puhaltimen päälle tai pois automaattisen säätimen kautta. Kun lämmitystä ei tarvita, nestevirtausventtiili sulkeutuu ja puhallin pysähtyy. Puhaltimen kierroslukua voidaan säätää myös manuaalisesti kolmeasentoisella säätimellä. Merkkivalo ilmoittaa, kun venttiili on auki, ja ilmaisee valitut toiminnot. Katso lisätietoja muista mahdollisista kierrosluvuista sivulta 9. BBoxpaketin koko sisältö: Ilmanlämmitin aa = haluttu koko: 31, 32, 33, 42, 43, 52, 53, 63 Automaattinen puhaltimen säädin, FHC IP54, 1 x 230 V, 2 A. Lämpötilaanturi IP30. ATDAaa1 ATDZ154 Esimerkkitilaus Ilmanlämmitin Koko (a_) 31,32, 33, 42, 43, 52, 53, 63 Tehoversio (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = 1 putkirivi 2 = 2 putkiriviä 3 = 3 putkiriviä Moottori (b) 1 = 1 x 230 V, 50 Hz Materiaali (c) Säätö (d) B = BBox Valmistenumero (e) 3 = sisäinen koodi ATDAaa1cBe Päälle/poissäätimellä varustettu venttiili IP54, 1 x 230 V, lämpötilaalue C, kvs 4,0, päälle/pois, aika 10 sekuntia. ATDZ174 Käyttöohje Kokoonpano, asennus ja hoitoohjeet. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

24 24 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennuspaketti, Cbox Cboxpaketin koko sisältö: Seinäkannatin, sarja ATDZ03 Lämpötilaanturi Automaattinen ilmanlämmittimen säädin, ATC, 1 x 230 V ATDZ331 Päälle/poissäätimellä varustettu venttiili ATDZ 174 Ilmanlämmitin ATDAaab Toiminta CBox sopii auloihin, työpajoihin, ostoskeskuksiin, urheiluhalleihin, joissa tarvitaan esimerkiksi matalampaa yölämpötilaa, hälytyksiä, verkkoyhteyttä tai DUC (0 10 V) ohjausta. Kun lämmitystä tarvitaan, nestevirtausventtiili avautuu ja termostaatti säilyttää säädetyn lämpötilan ohjaamalla puhaltimen päälle tai pois ilmanlämmittimen automaattisen säätimen kautta. Kun lämmitystä ei tarvita, nestevirtausventtiili sulkeutuu ja puhallin pysähtyy. Säädetty lämpötila näkyy näytössä. Säätimessä on valmius seuraavia varusteita varten: Hälytysilmaisin ulkoista hälytintä varten, ajastin päivä/yökäyttöä varten, kaukoohjaus infrapuna tai kaapeliyhteydellä, sulkupellin moottori, jäätymissuojatermostaatti, verkkoliitäntä. Tietokoneliitäntäohjelmistoihin kuuluvat LAN, 0 10 V signaali (DUC). Katso lisätietoja muista mahdollisista kierrosluvuista sivulta 10. Esimerkkitilaus Ilmanlämmitin Koko (a_) 31,32, 33, 42, 43, 52, 53, 63 Tehoversio (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = 1 putkirivi 2 = 2 putkiriviä 3 = 3 putkiriviä Moottori (b) 1 = 1 x 230 V, 50 Hz Materiaali (c) ATDAaa1cCe CBoxpaketin koko sisältö: Ilmanlämmitin aa = haluttu koko: 31, 32, 33, 42, 43, 52, 53, 63 Automaattinen ilmanlämmittimen säädin, ATC, IP54, 1 x 230 V, 2 A. Lämpötilaanturi, IP30 Päälle/poissäätimellä varustettu venttiili IP54, 1 x 230 V, lämpötilaalue C, kvs 4,0, päälle/pois, aika 10 sekuntia. Käyttöohje Kokoonpano, asennus ja hoitoohjeet. ATDAaa1 ATDZ331 ATDZ174 Säätö (d) C = CBox Valmistenumero (e) 3 = sisäinen koodi Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

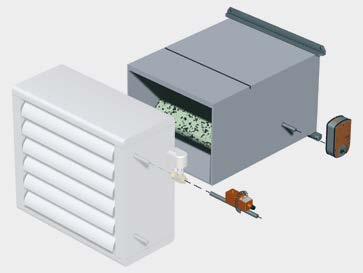

25 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennuspaketti, Fbox 25 Fboxpaketin koko sisältö: Ulkoilman sekoitusyksikkö ATDZ01bb Sulkupellin käyttömoottori ATDZ271 CBoxpaketin kanssa ATDZ274 Jäätymissuojatermostaatti ATDZ261 CBoxpaketin kanssa ATDZ264 Toiminta Nestevirtausventtiili avautuu ennen sulkupellin käyttömoottorin ja puhaltimen käynnistymistä. Kun jäätymissuojatermostaatti lähettää säätimeen liian matalan lämpötilasignaalin, korvausilman sulkupelti sulkeutuu. Jos kiertoilman lämpötila ei nouse, puhallinmoottori pysähtyy ja nestevirtausventtiili avautuu samalla, kun järjestelmä lähettää hälytyssignaalin Jäätymissuojatermostaatti asennetaan lämmittimen kiertoilmakanavaan. FBox kannattaa yhdistää CBoxpakettiin, jossa on valmiit liitännät jäätymissuojatermostaatille ja sulkupellin moottorille. FBox voidaan yhdistää myös ABoxpakettiin. Silloin tulee käyttää ATDZ30kytkentärasiaa kytkentöjen helpottamiseksi. Katso lisätietoja kohdasta varusteet sekä ohjaus ja säätölaitteet. Kun jäätymissuoja laukeaa, pelti sulkeutuu, moottori pysähtyy ja nestevirtausventtiili avautuu. Esimerkkitilaus Sekoitusosa Koko (aa) 30, 40, 50 Tyyppi (b) A = asennuspaketti ABox C = asennuspaketti CBox Valmistenumero (c) 3 = sisäinen koodi ATDZaaFbc FBoxpaketin koko sisältö: Ulkoilman sekoitusyksikkö bb = haluttu koko: 30, 40, 50 Jäätymissuojatermostaatti Sulkupellin moottori ATDZ01bb ATDZ261 ATDZ271 Käyttöohje Kokoonpano, asennus ja hoitoohjeet. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

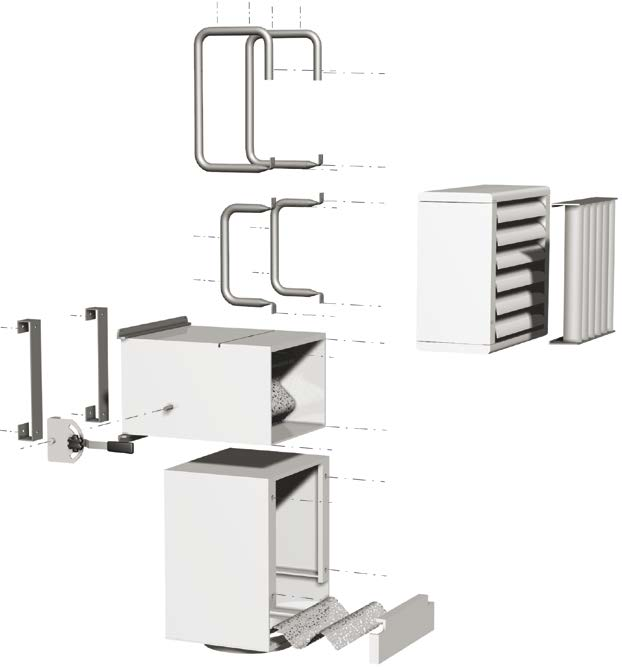

26 26 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Lisävarusteet ATD(A,G,C) Lisävarusteet laitteille Ilmanlämmitin ATDA Ilmanlämmitin ATDG Ilmanlämmitin/Ilmanjäähdytin ATDC Kattoripustin ATDZ10bb, s. 28 Ilmanlämmitin ATD(A,G) alt. Ilmanlämmitin/Ilmanjäähdytin ATDC Seinäkannatin ATDZ03bb, s. 28 Sekoitusosan välikannatin, sarja ATDZ05bb, s. 28 Sekoitusosa ja suodatin ATDZ01bb, s. 27 Lisäilmanohjain ATDZ09bb, s. 28 Sekoitusosan säätövipu ATDZ12, s. 27 Kiertoilmaosa ja suodatin ATDZ02bb, s. 27 Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

27 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Lisävarusteet ATD(A,G,C) 27 Sekoitusosa ja suodatin, ATDZ01bb Toimitukseen kuuluu valkoiseksi maalattu, ilmanlämmittimen kanssa samanlainen kotelo, jonka sisäpuolella on palamaton lämpöeristys. Pelti on eristämätön. Sekoitusosassa on lyhyesti poimutettu kertakäyttösuodatin, joka on helppo vaihtaa ylä tai alapuolella olevan huoltoluukun kautta. Suodatinmateriaali on liekinkestävää polyesteriä, jonka VVS AMA 98 standardin mukainen suodatusluokka on G85 (EU3 EUROVENT 4/5:n mukaan). Sektoripelti säätää ilman virtausta muuttamalla tulevan ulkoilman ja kiertoilman määrää. Pelti ei ole tiiviisti sulkeutuva. Pellin akseli ulottuu sekoitusosan kummaltakin puolelta ulos, joten säätölaite voidaan sijoittaa kummalla puolelle tahansa. Suurin sallittu pellin ohjaukseen käytettävä vääntömomentti on 0,5 Nm kaikenkokoisille laitteille. Sekoitusosaan asennetaan tavallisesti vaakasuora sulkupellin akseli. Jos pellin kiinnijäätymisestä ei ole vaaraa, sekoitusosaan voi asentaa myös pystysuoran akselin. Sekoitusosa kiinnitetään laitteeseen toimitukseen sisältyvillä ruuveilla. Tuloilmapuolen kannattimissa on valmiit reiät sekoitusosan seinään kiinnittämistä varten. Toimitukseen sisältyvät kuumasinkitystä teräspellistä tehdyt kiinnikkeet ja ruuvit, joilla ne voidaan kiinnittää sekoitusosan etureunaan. HUOM! Kun sekoitusosa yhdistetään kylmässä ilmastossa automaattiseen puhaltimen säätimeen, on käytettävä jäätymissuojatermostaattia ATDZ26 ja pellin säätölaitetta ATDZ27. Kiertoilmaosa ja suodatin, ATDZ02bb Toimitukseen kuuluu valkoiseksi maalattu, eristämätön kotelo, joka on samantyyppinen kuin ilmanlämmittimessä. Toimitetaan valmiiksi koottuna. Kiertoilmaosassa on lyhyesti poimitettu kertakäyttösuodatin, joka on helppo vaihtaa etupaneelissa olevan huoltoluukun kautta. Suodatinmateriaali on liekinkestävää polyesteriä, jonka VVS AMA 98 standardin mukainen suodatusluokka on G85 (EUROVENT 4/5:n mukaan EU3). Ilmapuolen liitin on pyöreään kanavastandardiin SIS sopiva. Kiertoilmaosalla järjestelmän saa lisättyä suodattimen. Lisäksi se parantaa ilmankiertoa ja tehostaa B C lämmitystä. A 4 X ØD Toimitukseen sisältyy 2 kattoripustinta. A C E D Koko Mitta (mm) Paino, (bb) A B C D E kg Sekoitusosa esitetään alhaalta katsottuna. B 4 X Koko Mitta (mm) Paino, (bb) A B C D E kg Ø 14 Sekoitusosan säätövipu ATDZ12 Sekoitusosaan ATDZ01bb. Ulko ja kiertoilman tulokanavien ilmavirtauksen käsinsäätöön. Valmistettu kuumasinkitystä teräslevystä. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

28 28 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Seinäkannatin, sarja, ATDZ03bb Ilmanlämmittimen asentamiseksi seinään ilman sekoitus tai kiertoilmaosaa. Kannattimet toimitetaan pareittain ja ne kiinnitetään laitteen tuloilmapuolelle. Kiinnitysruuvit sisältyvät toimitukseen. Kannattimet on valmistettu putkiteräksestä ja maalattu vaaleanharmaiksi. Sekoitusosan välikannatin, sarja, ATDZ05bb Sekoitusosalla varustetun laitteen ripustamiseen, kun kiertoilma otetaan laitteen takaa. Kannattimet toimitetaan pareittain. Kiinnitykseen tarvittavat ruuvit ja mutterit sisältyvät toimitukseen. Kannattimet on valmistettu lattateräksestä ja maalattu vaaleanharmaiksi. 100 ø 15 ø 10 A B A B C 50 Koko Mitta (mm) Paino, kg (bb) A B C paria kohti Koko Mitta (mm) Paino, kg (bb) A B paria kohti , ,5 60 Lisäilmanohjain, ATDZ09bb Koostuu kehikosta ja useasta käännettävästä säleestä. Kehikko ja ilmanohjainsäleet ovat anodisoitua alumiinia. Asennetaan ilmanlämmittimeen toimitukseen sisältyvillä peltiruuveilla. HUOM! Vaakasuora ilmanohjain sisältyy ATDilmanlämmittimen vakiovarustukseen. 55 B Kattoripustin, sarja ATDZ10bb Ilmanlämmittimen ripustamiseksi kattoon ilman sekoitus tai kiertoilmaosaa. Kannattimet toimitetaan pareittain ja kiinnitetään ruuveilla laitteen tuloilmapuolelle. Kiinnitysruuvit sisältyvät toimitukseen. Ripustimet on valmistettu putkiteräksestä ja maalattu vaaleanharmaiksi. C A A B Koko Mitta (mm) Paino, kg (bb) A B Koko Mitta (mm) Paino, kg A B C paria kohti Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

29 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Ohjaus ja säätölaitteet, yleistä 29 Ohjaus ja säätölaitteet Automaattinen puhaltimen säädin, FCH, 1 x 230 V ATDZ154 s. 30 Automaattinen ilmanlämmittimen säädin, ATC, 1 x 230 V ATDZ331 s. 30 Automaattinen puhaltimen säädin, FCC1, 1 x 230 V ATDZ381 s. 31 Lisävarusteet, ohjaus ja säätölaitteet Kierrosluvun valintakytkin ATDZ131 s. 32 Termostaattiohjattu venttiili ATDZ173 s. 32 Moottoriventtiili ATDZ174 s. 32 Sisätilatermostaatti puhaltimen ohjaukseen ATDZ183 s. 32 Sisätilatermostaatti puhaltimen ohjaukseen ATDZ193 s. 32 ATCsäätimen kaukosäädin ATDZ214 s. 33 ATCsäätimen ajastin ATDZ223 s. 33 Kierrosluvun valintakytkin ATDZ243 s. 33 Muuntaja ATDZ253 s. 33 Jäätymissuojatermostaatti ATDZ261 s. 34 Sulkupellin säädin ATDZ271 s. 34 Kytkentärasia ATDZ301 s. 34 Lämpötilaanturi RG kosteaan ympäristöön ATDZ352 s. 34 Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

30 30 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Ohjaus ja säätölaitteet Automaattinen puhaltimen säädin FHC1, ATDZ154 Sisältyy asennuspakettiin Bbox. Puhaltimen säädin (ATDZ154) säätää automaattisesti puhaltimen kierroslukua kolmeportaisesti lämmitystarpeen mukaan ja pysäyttää puhaltimen, jos lämmitystä ei tarvita. Automaattinen puhaltimen säädin ohjaa myös nestevirtausventtiilin (ATDZ173, ATDZ174) avautumista ja sulkeutumista. Haluttu lämpötila asetetaan sisäisellä potentiometrillä, toimitukseen sisältyy erillinen lämpötilaanturi. Puhaltimen kierroslukua voi säätää manuaalisesti kolmeen eri tasoon tai sen voi pysäyttää kannessa olevilla kosketuspainikkeilla. Merkkivalo osoittaa venttiilin aukiolon. Säätimen tarkka tekninen kuvaus: Kun ympäröivän ilman lämpötila on 0,4 C alle asetetun arvon, puhallin käynnistyy pienimmällä asetetulla kierrosluvulla. Kun lämpötila on 0,5 C alle asetetun arvon, vesivirtausventtiili avautuu. Kun arvo on 1,5 C alle asetetun arvon, puhaltimen kierrosluvuksi vaihtuu keskimmäinen asetus. Kun arvo on 2,5 C alle asetetun arvon, puhaltimen kierrosluvuksi vaihtuu suurin asetus. Automaattinen puhaltimen säädin toimitetaan erillisenä varusteena. Suojausluokka automaattinen puhaltimen säädin IP54. Lämpötilaanturi IP30. Jännite 1 x 230 V. Virta enintään 2 A. 78 Automaattinen ilmanlämmittimen säädin ATC, ATDZ331 Sisältyy Cboxasennuspakettiin. Ilmanlämmittimen säädin (ATDZ33) säätää automaattisesti puhaltimen kierroslukua kolmevaiheisesti lämmitystarpeen mukaan ja pysäyttää puhaltimen, jos lämmitystä ei tarvita. Säädin ohjaa myös nestevirtausventtiilin (ATDZ173 tai ATDZ174) avautumista ja sulkeutumista. Haluttu lämpötila asetetaan kannessa olevalla painikkeella. Jos säädin ohjaa laitteen ajastimen (ATDZ22) kautta toiseen tavoitelämpötilaan, myös se on asetettava. Säätimessä on valmius jäätymissuojatoiminnolle, eli siinä on liitäntä jäätymissuojatermostaatille (ATDZ264). Säädin ohjaa myös sulkupellin moottoria (ATDZ274) auki ja kiinniasentoon. Raitisilman määräksi voi asettaa %. Säätimen tarkka tekninen kuvaus: Kun ympäröivän ilman lämpötila on 0,4 C alle asetetun arvon, puhallin käynnistyy pienimmällä asetetulla kierrosluvulla. Kun lämpötila on 0,5 C alle asetetun arvon, vesivirtausventtiili avautuu. Kun lämpötila on 1,5 C alle asetetun arvon, puhaltimen kierrosluvuksi vaihtuu keskimmäinen asetus. Kun arvo on 2,5 C alle asetetun arvon, puhaltimen kierrosluvuksi vaihtuu suurin asetus Vsignaalin vastaavat arvot ovat: 1,5 V 2 V 5 V 8 V. Lisävarusteena on saatavissa johdollinen kaukosäädin (ATDZ214). Kierroslukua säädetään 0 10 V signaalin (DUC) kautta. Laitteessa on lähtöliitäntä ulkoiselle vikahälytykselle. Säädetty lämpötila näkyy näytössä. Automaattinen ilmanlämmittimen säädin ATC toimitetaan ilmanlämmittimeen asennettuna, suojausluokka IP54. Lämpötilaanturi toimitetaan erillisenä, IP30. Jännite 1 x 230 V. Virta enintään 2 A Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

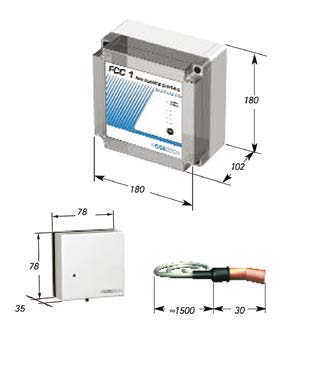

31 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Ohjaus ja säätölaitteet 31 Automaattinen puhaltimen säädin FCC1, ATDZ381 Pyörimisnopeuden säädin ATDZ381 on mikroprosessoripohjainen säädin, joka säätää automaattisesti puhaltimen nopeutta kolmeportaisesti, ja nestevirtausventtiili (ATDZ17 4) ohjautuu automaattisesti mitatun lämpötilan ja asetetun tavoitelämpötilan perusteella. FCC1 säätää sekä viilennys että lämmitystoimintoa. Nesteen lämpötila mitataan kosketusanturilla (asennus letkunkiristimellä). FCC1 laskee tämän lämpötilan ja asetetun tavoitelämpötilan perusteella, aktivoiko se lämmitys vai viilennystoiminnon. Lämpötilaanturi ja kosketusanturi sisältyvät ATDZ381säätimen toimitukseen. ATDZ381säätimeen voi asentaa myös kaukosäätimen (ATDZ214). Puhaltimen kierroslukua voi säätää manuaalisesti kolmeen eri tasoon tai puhaltimen voi pysäyttää kannessa olevilla kosketuspainikkeilla. Merkkivalo osoittaa venttiilin aukiolon. Automaattinen puhaltimen säädin toimitetaan erillisenä varusteena. Suojausluokka automaattinen puhaltimen säädin IP54. Lämpötilaanturi IP30. Kosketusanturi IP. Jännite 1 x 230 V. Virta enintään 2 A. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

32 32 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Lisävarusteet, ohjaus ja säätölaitteet Kierrosluvun valintakytkin, ATDZ131 Keskisuuren tai suuren pyörimisnopeuden ja pysäyttämisen valitsemiseksi käsin, koot 30, 33 ja 44. Muovinen kotelo, voidaan asentaa seinälle. Suojausluokka IP42. Jännite 1 x 230 V. Enintään 10 A. Sisätilatermostaatti puhaltimen ohjaukseen, ATDZ183 Ilmanlämmittimen käynnistämiseen ja pysäyttämiseen. Termostaatin voi kytkeä yhteen ATDZ243:n ja ATDZ253:n 78 kanssa. Termostaattiin voi kytkeä myös venttiilit ATDZ173 tai ATDZ174. Suojausluokka IP Jännite 1 x 230 V. Virta enintään 16 A. 35 Termostaattisella päälle/poissäätimellä varustettu venttiili, ATDZ173 Käytetään yhdessä seuraavien laitteiden kanssa: ATDZ154, ATDZ183, ATDZ193, ATDZ243, ATDZ253 tai ATDZ33. Venttiili säätyy auki/kiinni. Venttiilipesä on punametallia. Lämpötilaalue C, kvs 4.0. Termostaattisäädin. Avautumisaika 4 minuuttia. Jännitteettömänä venttiili on auki. Ympäristön korkein lämpötila 50 C. Mukana toimitetaan sovittimet ilmanlämmittimen vesiliitäntöjä varten. Kierteitetyt putkiliitännät lisäliitäntöjä varten. Kaapelin pituus 1,5 m. Suojausluokka IP40. Jännite 1 x 230 V. 110 DN20 Sisätilatermostaatti puhaltimen ohjaukseen, ATDZ193 Ilmanlämmittimen käynnistämiseen ja pysäyttämiseen. Termostaatin voi myös kytkeä yhteen ATDZ243:n ja ATDZ253:n kanssa. 57 Termostaattiin voi kytkeä myös venttiilit ATDZ173 tai ATDZ174. Suojausluokka IP. Jännite 1 x 230 V. Virta enintään 10 A Päälle/poissäätimellä varustettu venttiili, ATDZ174 Käytetään yhdessä ATDZ154:n, ATDZ183:n, ATDZ193:n tai ATDZ33:n kanssa. Venttiili säätyy auki/kiinni. Venttiilipesä on punametallia. Lämpötilaalue C, kvs 4.0. Jäätymissuojatoiminnolla varustettu moottoriventtiili avautuu virtakatkostilanteessa 10 %. Avautumisaika 10 sekuntia. Jännitteettömänä venttiili on auki. Ympäristön korkein lämpötila 50 C. Mukana toimitetaan sovittimet ilmanlämmittimen vesiliitäntöjä varten. Kierteitetyt putkiliitännät lisäliitäntöjä varten. Kaapelin pituus 1,5 m. Suojausluokka IP54. Jännite 1 x 230 V. 125 DN 20 Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

33 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Lisävarusteet, ohjaus ja säätölaitteet 33 Kaukosäädin ATDZ214 automaattiseen lämpötilasäätimeen ATDZ33 Automaattisen lämpötilasäätimen ATDZ33 kaukoohjaukseen. Säätimellä asetetaan haluttu lämpötila. Painikkeella valitaan automaatti tai käsikäyttö sekä suljettu asento. Käsikäytössä voidaan valita matala, keskikorkea tai korkea pyörintänopeus. Näytössä näkyy haluttu lämpötila, puhaltimen pyörimisnopeus ja todellinen lämpötila. Toimitukseen sisältyy 5 m pitkä liitäntäjohto ja liitin ilmanlämmittimen säätimeen. Liitäntäjohtoa voi pidentää 100 metriin asti. Suojausluokka IP Ajastin automaattiseen lämpötilasäätimeen, ATDZ223 Automaattiseen ilmanlämmittimen säätimeen ATDZ33 esiasetetun päivä ja yölämpötilan kytkemiseen. Ajastimen avulla voidaan kytkeä toinen automaattiseen ilmanlämmittimen säätimeen esiasetettu lämpötila. Sen avulla lämpötilaa voi laskea esim. yöaikaan ja pyhinä energian säästämiseksi. Ajastimen voi myös kytkeä yhteen ATDZ243:n ja ATDZ253:n kanssa. Virta enintään 10 A Kierrosluvun valintakytkin, ATDZ243 Viiden esiasetetun kierrosluvun manuaaliseen kytkemiseen ja pysäyttämiseen. Kytkimen kotelo on muovia, ja se asennetaan esimerkiksi seinään. Kytkimeen voidaan liittää venttiili ATDZ 173, sisätilatermostaatti ATDZ183 tai ATDZ193 sekä ajastin ATDZ223. Liitäntämahdollisuudet, katso asennusesimerkit. Suojausluokka IP54. Jännite 1 x 230 V. Enintään 2 A Muuntaja, ATDZ253 Tehtaalla asetettua pyörimisnopeutta pienemmän pyörimisnopeuden saamiseksi. ATDZ253muuntajaan voi kytkeä enintään seuraavat laitemäärät: 3 kpl ATDA 3x, 4x; 2 kpl ATDA 4x; 1 kpl ATDA 5x, 63. Muuntajan kotelo on muovia. Muuntajaan voidaan liittää venttiili ATDZ173, tai ATDZ174, sisätilatermostaatti ATDZ183 tai ATDZ193 sekä ajastin ATDZ223. Liitäntämahdollisuudet, katso asennusesimerkit. Suojausluokka IP54. Jännite 1 x 230 V. Enintään 2 A Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

34 34 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Lisävarusteet, ohjaus ja säätölaitteet Jäätymissuojatermostaatti, ATDZ261 Käytetään yhdessä sekoitusosan ATDZ01bb kanssa. Termostaatti katkaisee virran liitettyyn yksikköön jäätymisvaaran uhatessa. Lämpötilasäädin suojuksen alla. Termostaatti asennetaan suoraan paluuvesiputkea vasten. Termostaatti kiinnitetään putkeen toimituksen sisältyvällä kiristimellä. Lämpötilaalue: +20 / +90 C. Suojausluokka IP20. Jännite 1 x 230 V. Virta enintään 15 A Sulkupellin säädin, ATDZ271 Käytetään yhdessä sekoitusosan ATDZ01bb kanssa. Jousipalautteinen säätölaite, jota käytetään pellin ohjaamiseen auki tai kiinni, %. Kun syöttöjännite kytketään, säädin siirtyy kohti käyttöasentoa, jolloin palautusjousi kiristyy. Jos syöttöjännite katkeaa, varastoitunut jousienergia laukeaa ja pellin säätölaite palautuu turvaasentoon. Säädin asennetaan sulkupellin akseliin yleismallisella kiinnittimellä. Säädin toimitetaan varustettuna vääntövarmistimella. Säätimessä on 98 ylikuormitussuojaus, ja se pysähtyy esiasetettuun kohtaan automaattisesti. Suojausluokka IP54. Jännite 1 x 230 V Kytkentärasia, ATDZ301 Kytkentärasia sisätilatermostaatin ATDZ183 tai ATDZ193, säätimellä varustetun venttiilin ATDZ173 tai ATDZ174, sekoitusosan ATDZ01bb, sulkupellin säätimen ATDZ 27 ja jäätymissuojatermostaatin ATDZ26 kytkemiseen ilmanlämmittimeen. Lämpötilaanturi RG kosteaan ympäristöön ATDZ352 Lämpötilaanturi kosteaan ympäristöön. Käytetään tarvittaessa mukana toimitetun lämpötilaanturin sijasta ATDZ154 ja ATDZ331 kanssa. Suojausluokka IP54. Suojausluokka IP44. Jännite 1 x 230 V. Virta enintään 2 A Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

35 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennusesimerkki 35 Sekoitusosa ja suodatin ATDZ01bb Kiertoilmaosa ja suodatin ATDZ02bb Seinäkannatin Lisäilmanohjain Kierrosluvun kolmeasentoinen manuaalinen valintakytkin ATDZ03bb ATDZ09bb ATDZ243 Seinäkannatin Automaattinen puhaltimen säädin, FHC Automaattinen puhaltimen säädin FCC (ATDC) Lisäilmanohjain ATDZ03bb ATDZ154 ATDZ381 ATDZ09bb Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

36 36 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennusesimerkki Kierrosluvun valintakytkimen ATDZ243 kytkentävaihtoehdot Säätimellä varustettu venttiili, ATDZ173 Vaihtoehtoiset lisävarusteet: Kierrosluvun valintakytkin ATDZ243 Sisätilatermostaatti puhaltimen ohjaukseen ATDZ183 Ajastin ATDZ223 Ilmanlämmitin ATDAaab Lämpötilaohjattu ilmavirran ohjaus päälle/pois, matalampi yölämpötila ja sulkuventtiili. Toiminta Kierrosluvun valintakytkintä käytetään, kun tehoa (kierroslukua) halutaan suurentaa manuaalisesti. Valittavissa on kolme esimääritettyä kierroslukua: matala, keskitasoinen ja korkea. Kytkimeen voi liittää venttiilin ATDZ173, sisätilatermostaatin ATDZ 183, ATDZ193 ja ajastimen ATDZ223. Tämä valintakytkin ja jokin tai jotkin edellä kerrotuista lisävarusteista muodostavat yksinkertaisen ja kustannustehokkaan ratkaisun ilmanlämmittimen ohjaamiseen. Samaan kierrosluvun valintakytkimeen voi yhdistää useita ilmanlämmittimiä, mutta kokonaisvirta ei saa olla yli 2 A. Katso todelliset koot moottoritiedoista. Jännite 1 x 230 V. Katso lisätietoja muista mahdollisista kierrosluvuista sivulta 10 ja 15. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

37 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennusesimerkki 37 Kierrosluvun säätö Kierrosluvun valintakytkin ATDZ131 Ilmanlämmitin ATDAaab Ilmanlämmitin/Ilmanjäähdytin ATDCaab Toiminta Manuaalisen kierrosluvun säätimen (ATDZ131) avulla kierrosluvun voi muuttaa keskitasoiseksi tai korkeaksi tai kytkeä suljetun tilan. Jännite 1 x 230 V. Virta enintään 10 A. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.

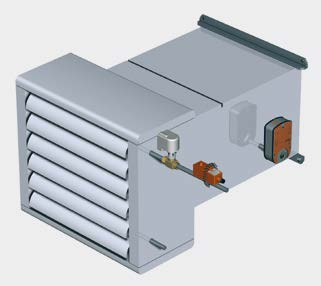

38 38 Ilmanlämmitin / Ilmanjäähdytin Tekninen esite Asennusesimerkki Lämpötilaohjattu ilmavirran säätö päälle/pois Säätimellä varustettu venttiili ATDZ174 Sekoitusosa ja suodatin ATDZ01bb Jäätymissuojatermostaatti ATDZ261 Sulkupellin säätömoottori, ATDZ271 Kytkentärasia ATDZ301 Sisätilatermostaatti puhaltimen ohjaukseen ATDZ183 Lämmityspuhallin ATDAaab Lämpötilaohjattu ilmavirran säätö päälle/pois sekä ulkoilman sekoitus ja jäätymissuoja. Toiminta Kun lämmitystä tarvitaan, sisätilatermostaatti (ATDZ183, ATDZ19) käynnistää puhaltimen. Samalla sulkupellin käyttömoottori (ATDZ271) avaa sulkupellin ja nestevirtausventtiili (ATDZ174) avautuu. Kun lämmitystä eri tarvita, puhallin pysähtyy ja pelti sulkeutuu. Jos jäätymissuojatermostaatti (ATDZ261) rekisteröi liian matalan paluuilman lämpötilan, puhallin pysähtyy ja sulkupelti sulkeutuu samalla kun nestevirtausventtiili avautuu. Kytkentärasia (ATDZ301) helpottaa haluttujen toimintojen kytkemistä. Jännite 1 x 230 V. Virta enintään 2 A. Fläkt Woods Oy FIN Oikeus muutoksiin pidätetään.
