1 Altech kiertoilmalämmitin Altech oviverhokoje Altech PRO oviverhokoje

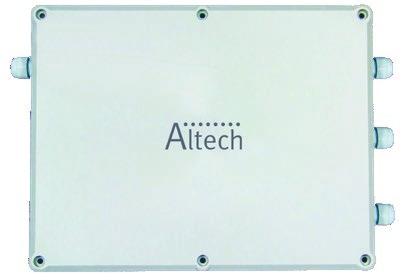

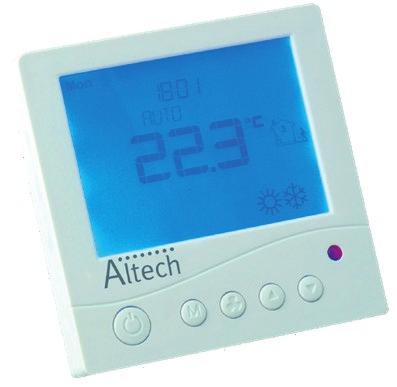

2 Altech kiertoilmalämmitin kiertoilmalämmittimet edustavat luotettavan tekniikan ja modernien linjojen kokonaisuutta. -lämmittimet ovat paras ratkaisu erityisesti isojen tilojen lämmittämiseen. EDUT Moderni muotoilu Korkea suorituskyky: jopa m 3 /h lämpöteho 5-70kW Kevyt rakenne Elinikäinen takuu kotelolle 3-portainen tuuletin LVI-numero Dahl pikakoodi Tuotteen nimi FE13 KIERTOILMALÄMMITIN ALTECH R2 (30-50 KW) + KANNAKE BK39 KIERTOILMALÄMMITIN ALTECH R3 (50-70 KW) + KANNAKE TH26 NOPEUDEN VALINTAKYTKIN ALTECH TR-110L PN42 KYTKINPANEELI ALTECH MULTI 6 SPLITTER FE00 OHJAUSPANEELI R2 JA R3 ALTECH PSH3 HC RS VV71 TOIMILAITE MAGN.VENTT. ALTECH TS LITE M30X1, OG13 MAGNEETTIVENTTIILI ALTECH ASP/SSP KVS 5,5 Automaattinen ohjaus NOPEUDEN VALINTAKYTKIN ALTECH TR-110L TH26 manuaalinen lämpötilan säätö tuulettimen nopeussäätö kesätuuletus-asetus jopa 3 lämmitinyksikön ohjaus KYTKINPANEELI ALTECH MULTI 6 SPLITTER PN42 viikkotermostaatti automaattinen tuuletusnopeussäätö jopa 3 lämmitinyksikön ohjaus TOIMILAITE MAGN.VENTT. ALTECH TS LITE M30X1,5 VV71 OHJAUSPANEELI R2 JA R3 ALTECH PSH3 HC RS485 FE00 mahdollistaa jopa 6 lämmittimen ohjauksen MAGNEETTIVENTTIILI ALTECH ASP/SSP KVS 5,5 OG13 Oikeudet teknisiin muutoksiin pidätetään.

3 Altech kiertoilmalämmitin Tekniset tiedot PARAMETRIT R1 R2 R3 MIX LVI-koodi tilaustuote Lyhytkoodi FE13 BK39 Yksikkörivien nro tilaustuote Ilmavirta max [m 3 /h] Lämmitysteho [kw] Ilman lämpötilan nousu* [ o C] Suurin työpaine [Mpa] 1,6 1,6 1,6 - Heittopituus [m] ** Liitäntä [tuumaa] 3/4 UK 3/4 UK 3/4 UK - Virransyöttö [V/Hz] 1,15 A 1,15 A 1,15 A 1,15 A Moottorin teho [kw] 0,25 0,25 0,25 0,25 Moottorin nopeus [Umd/Min] IP suojausluokitus IP54 IP54 IP54 IP54 Äänitaso*** [db (A)] Paino veden kanssa / ilman vettä [kg] 10,8/11,9 12,7/14,8 14,5/16,9 9,2 *Kun vesi on +90/70 o C ja ja tuloilma 0 o C **Korkein mahdollinen asennuskorkeus pystysuoraa ilmavirtaa varten. Toimintasäde jopa 380 m 2. Tasalämmön vaakasuora virtaus, nopeusraja/rajoitus 0,5 m/s ***Mitattu 5 metrin etäisyydellä laitteesta Kiertoilmalämmitin R1 Veden lämpötila meno/paluu 90/70 o C 60/40 o C 45/35 o C 25 Ilmavirta m 3 /h (nopeus 3) Lämmitysteho [kw] 27,5 25,6 23,5 21,4 19,3 15,2 13,7 12,2 10,8 9,4 10,6 8,6 6,4 2,75 2 1,4 Puhallusilman lämpötila [ o C] 17,5 21,5 25,5 29,5 33,5 10, ,9 21,5 25,5 5,8 10,7 14,8 18,1 23,2 28,3 Vesivirta [l/s] 0,34 0,31 0,29 0,26 0,24 0,18 0,17 0,15 0,13 0,11 0,26 0,21 0,15 0,07 0,05 0,03 Paineenpudotus [kpa] 2 1,8 1,6 1,4 1,2 0,7 0,6 0,5 0,5 0,4 1,67 1,13 0,66 0,14 0,09 0,04 Kiertoilmalämmitin R2 Veden lämpötila meno/paluu 90/70 o C 60/40 o C 45/35 o C Ilmavirta m 3 /h (nopeus 3) Lämmitysteho [kw] 48, , ,2 4,7 Puhallusilman lämpötila [ o C] 32, , Vesivirta [l/s] 0,59 0,6 0,5 0,5 0,4 0,3 0,3 0,3 0,2 0,2 0,57 0,5 0,4 0,3 0,2 0,1 Paineenpudotus [kpa] 10,6 9,7 8,8 7,9 7 3,3 2,6 1,7 0,9 0,3 9,73 7,2 5,1 3,2 1,8 0,5 Kiertoilmalämmitin R3 Veden lämpötila meno/paluu 90/70 o C 60/40 o C 45/35 o C Ilmavirta m 3 /h (nopeus 3) Lämmitysteho [kw] 67, , ,1 Puhallusilman lämpötila [ o C] 47, , Vesivirta [l/s] 0,83 0,8 0,7 0,7 0,6 0,5 0,4 0,4 0,4 0,3 0,79 0,7 0,6 0,5 0,4 0,2 Paineenpudotus [kpa] 21, ,3 5,8 4,5 3,2 1,9 22, ,7 5,3 2,1 Oikeudet teknisiin muutoksiin pidätetään.

4 Altech kiertoilmalämmitin Installing g theinstalling Unit g the Unit Yksikön asentaminen Ilmanlämmitin, tekninen dokumentaatio Asennus kattoon Asennus seinään Mounting to the wallmounting to the wall Mounting to the roof Mounting to the roof 1. JOHDANTO Mittatiedot lämmitin ja ilmastointilaite on tarkoitettu pieniin ja keskisuuriin tiloihin, etenkin tuotantolaitoksiin ja varastoihin, autojen esittelytiloihin ja huoltoasemille, urheiluhalleihin ja stadioneille, kirkkojen tiloihin, myymälöihin, maataloustiloihin ja 680 mm 375 mm 680 mm näyttelytiloihin. 60 MITAT JA TEKNISET PERUSTIEDOT Automatic Control Automatic Control Ilmanlämmitin tekninen dokumentaatio 30, Ilmanlämmitin, tekninen dokumentaatio Ø 450 mm mm OF LVI-Dahl Oy Robert Huberin tie 5, PL 212, Vantaa Ilmanlämmitin, tekninen dokumentaatio 1. JOHDANTO lämmitin ja ilmastointilaite on tarkoitettu pieniin ja keskisuuriin tiloihin, etenkin tuotantolaitoksiin ja varastoihin, stointilaite on tarkoitettu pieniin ja keskisuuriin tiloihin, etenkin tuotantolaitoksiin ja varastoihin, 1. JOHDANTO autojen esittelytiloihin ja huoltoasemille, urheiluhalleihin ja stadioneille, kirkkojen tiloihin, myymälöihin, maataloustiloihin ja uoltoasemille, urheiluhalleihin ja stadioneille, kirkkojen tiloihin, myymälöihin, maataloustiloihin ja näyttelytiloihin. lämmitin ja ilmastointilaite on tarkoitettu pieniin ja keskisuuriin tiloihin, etenkin tuotantolaitoksiin ja varastoihin, autojen esittelytiloihin ja huoltoasemille, urheiluhalleihin ja stadioneille, kirkkojen tiloihin, myymälöihin, maataloustiloihin ja näyttelytiloihin. 2. MITAT JA TEKNISET PERUSTIEDOT ERUSTIEDOT parameters 0 kw 2. MITAT JA TEKNISET PERUSTIEDOT Splitter MULTI 6 Panel COMFORT Panel COMFORT Panel INTELIGENT Panel INTELIGENT Splitter MULTI 6 speed andautomatic temperature Automatic up to 2 units Management Manual speed andmanual temperature speed control up to 2speed units control Management for 6 and more units for 6 and more units control up to 3 units control up to 3 units -laitteiden tärkeimmät osat: Kotelo on valmistettu erittäin kestävästä laajennetusta polypropeenista Ilmansuuntaus säleiköt Asennuskiinnike Kolmivaiheinen 450 mm:n tuuletin. Tuulettimen liikkuvat osat on suojattu turvasäleiköllä. Lämmönvaihdin on valmistettu alumiinilamelliin sijoitetuista kupariputkista/yksiköstä, jossa on ½, ¾ sovituskannat. Sovituskannoissa on ilmaa poistavat putkijohtoventtiilit ja lämmönpoistoaukko. - R1 1 [m³/h] Altech on5dahlin 500 teknisten tuotteiden tuotemerkki. [kw] IP54 IP54- R1 IP54 1 parametrit Yksikkörivien nro Ilmavirta max R2 2 -laitteiden tärkeimmät osat: R3 3 MIX - Altech tuotteissa Dahl tarjoaa asiakkailleen emoyhtiönsä Saint-Gobainin maailmanlaajuisen Ilman lämpötilan nousu* [ C] Kotelo on valmistettu erittäin33 kestävästä laajennetusta polypropeenista osto-organisaation ja alan johtavan yrityksen suuren erittäin kestävästä laajennetusta polypropeenista Ilmansuuntaus -laitteiden tärkeimmät osat: ostopotentiaalin tuoman hyödyn. Altech tuotteet Suurin työpaine [Mpa] 1,6 säleiköt 1,6 1,6 öt Asennuskiinnike tarjoavat hinta-laatu -suhteeltaan parhaan ratkaisun. Heittopituus [m] mm:n tuuletin liikkuvat osat 15 ** Kolmivaiheinen Tuulettimen on suojattu turvasäleiköllä. Kotelo on valmistettu erittäin kestävästä laajennetusta polypropeenista mm:n tuuletin. Tuulettimen liikkuvat Ilmansuuntaus osat on suojattusäleiköt turvasäleiköllä. Lämmönvaihdin jossa on ½, ¾ sovituskannat. Littinsuutinten läpimitta [tuumaa] 3/4" on valmistettu 3/4" alumiinilamelliin 3/4" sijoitetuista kupariputkista/yksiköstä, Oikeudet teknisiin muutoksiin pidätetään. almistettu alumiinilamelliin sijoitetuista kupariputkista/yksiköstä, jossa on ½, ¾ sovituskannat. Sovituskannoissa on ilmaa poistavat putkijohtoventtiilit ja lämmönpoistoaukko. Asennuskiinnike Virransyöttö [V/Hz] ilmaa poistavat putkijohtoventtiilit jakolmivaiheinen lämmönpoistoaukko. 450 mm:n tuuletin. Tuulettimen liikkuvat osat on suojattu turvasäleiköllä. Moottorin tehoon valmistettu alumiinilamelliin [kw] sijoitetuista 0,25 kupariputkista/yksiköstä, 0,25 0,25 on ½, ¾ sovituskannat. 0,25 Lämmönvaihdin jossa Sovituskannoissa on ilmaa poistavat putkijohtoventtiilit ja lämmönpoistoaukko. RPMparametrit Moottorin nopeus ät osat: Lämmitysteho R1 R2 R3 Turvaluokitus IP MIX - nro Yksikkörivien R2 IP54 2 R3 3 MIX -

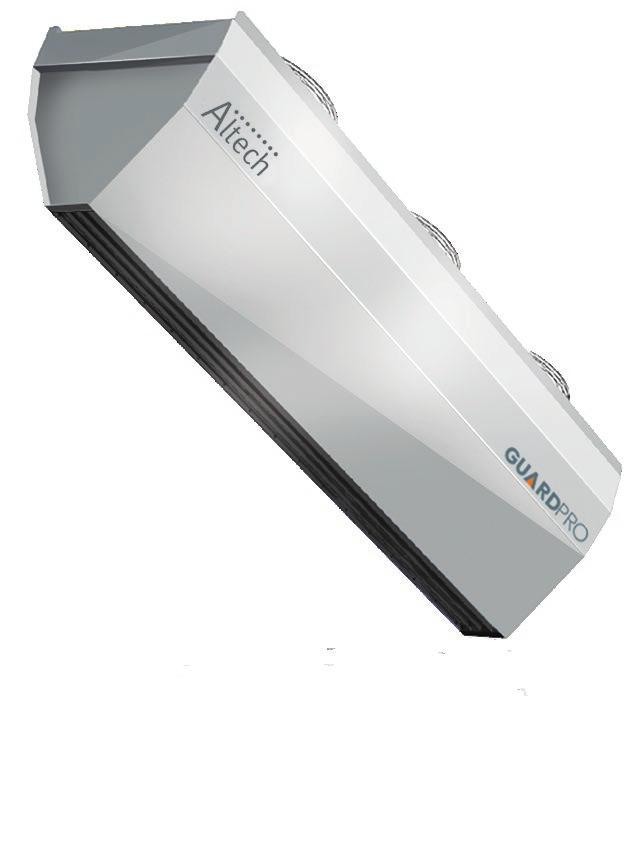

5 Altech oviverhokoje on tehokas ja moderni oviverhokoje ja osa ilmastointijärjestelmää. Osana ilmastointijärjestelmää suojaa rakennusten sisäänkäynnit kylmältä tai kuumalta ilmalta. Samalla se edesauttaa ilmastoinnin kustannustehokasta käyttöä. Lisäksi se estää pölyn ja hyönteisten sisäänpääsyn. on suunniteltu asennettavaksi max 3,5 m korkeuteen. EDUT Moderni muotoilu Ilmanpuhallus jopa 3,5 m Pituudet 100, 150, 200 cm Kolme vaihtoehtoa vesikiertoinen sähkövastuksella kylmä Nopeusohjauskytkin mukana mahdollistaa oviverhon tehokkuuden säädön sähköisessä mallissa Nopeuden säätö 5,2 m/s 6,1 m/s 7,0 m/s 2,1 m/s 2,2 m/s 2,3 m/s Nopeus 1 Nopeus 2 Nopeus 3 Ilmavirran nopeus m/s 3,5 3 2,5 2 1,5 1 0,5 0 Asennuskorkeus m LVI-numero Dahl pikakoodi Tuotteen nimi PN55 OVIVERHOKOJE ALTECH 1,0M 100W VV84 OVIVERHOKOJE ALTECH 1,5M 150W MT71 OVIVERHOKOJE ALTECH 2,0M 200W TH26 NOPEUDEN VALINTAKYTKIN ALTECH TR-110L TN57 OVIRAJAKYTKIN ALTECH PRO DS, 230V VV71 TOIMILAITE MAGN.VENTT. ALTECH TS LITE M30X1, OG13 MAGNEETTIVENTTIILI ALTECH ASP/SSP KVS 5,5 NOPEUDEN VALINTAKYTKIN ALTECH TR-110L TH26 OVIRAJAKYTKIN ALTECH PRO DS TN57 TOIMILAITE MAGN.VENTT. ALTECH TS LITE M30X1,5 VV71 MAGNEETTIVENTTIILI ALTECH ASP/SSP KVS 5,5 OG13

6 Altech oviverhokoje Tekniset tiedot PARAMETRIT Vesikiertoinen oviverhokoje Sähkövastuks. oviverhokoje Vastukseton oviverhokoje 100W 150W 200W 100E 150E 200E 100C 150C 200C LVI-koodi Lyhytkoodi PN55 VV84 MT71 tilaustuote tilaustuote Yksikön pituus [cm] Maksimiasennuskorkeus [m] 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 Lämmitysteho* [kw] Ilmavirta max [m 3 /h] Käyttöpaine max [Mpa] 1,6 1,6 1, Liitäntä [tuumaa] 1/2 UK 1/2 UK 1/2 UK Virtalähde V/Hz 400/50 400/50 400/50 Sähkömoottorin teho kw 0,21 0,21 0,21 0,21 0,21 0,21 0,21 0,21 0,21 Virrankulutus [A] 0,5 0,6 0,6 9,2 13,2 17,5 0,6 0,6 0,7 Käyttöpaino [kg] Äänitaso [db] 44 44, , ,5 46 IP suojausluokitus IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP20 *Lämpöteho kun vesi on +90/70 o C ja tuloilma on +10 o C Vesikiertoinen oviverhokoje 100W Lämmitysteho [kw] 6,3 5,6 4,8 4,2 3,5 7,7 6,9 6,2 5,4 4,7 10,5 9,7 8,8 8,1 7,3 Puhallusilman lämpötila [ o C] 21, ,8 29,5 32,3 26, ,6 34, ,1 39,5 41,9 44,4 46,9 Vesivirta [m3/s] 0,3 0,3 0,2 0,2 0,1 0,3 0,3 0,3 0,2 0,2 0,4 0,4 0,4 0,4 0,3 Paineenpudotus [kpa] 1,2 0,9 0,7 0,5 0,3 1,8 1,6 1,3 1,1 0,9 3 2,7 2,4 2,1 1,9 Vesikiertoinen oviverhokoje 150W Lämmitysteho [kw] 10,6 9,4 8,2 7 5,9 12,9 11,6 10,4 9,2 8 17,7 16,3 14,9 13,6 12,4 Puhallusilman lämpötila [ o C] 23,3 25,7 28,3 20,8 33,4 28,7 31,1 33,5 35,9 38,4 40,3 42,4 44,7 46,9 49,2 Vesivirta [m3/s] 0,5 0,4 0,4 0,3 0,3 0,5 0,5 0,4 0,4 0,3 0,8 0,7 0,6 0,6 0,5 Paineenpudotus [kpa] 2,6 2,3 2,1 1,9 1,7 3,3 3,1 2,8 2,4 2,2 4,1 3,7 3,5 3,3 3 Vesikiertoinen oviverhokoje 200W Lämmitysteho [kw] 15,3 13,5 11,8 10,1 8,5 18,6 16, ,2 11,5 25,4 23,4 21,5 19,6 17,8 Puhallusilman lämpötila [ o C] 24, ,4 31,8 34,2 30,4 32,6 34,9 37,2 39,6 42,6 44,6 46,7 48,8 51 Vesivirta [m3/s] 0,6 0,6 0,5 0,4 0,4 0,8 0,7 0,6 0,6 0,5 1,1 1 0,9 0,8 0,8 Paineenpudotus [kpa] 2,4 2 1,8 1,4 1,2 3 2,6 2,2 1,9 1,7 5,5 5,1 4,8 4,4 3,9 Sähkövastuksellinen oviverhokoje 100E, 150E, 200E Veden lämpötila meno/paluu 100E 150E 200E Lämmitysteho [kw] 6,2 6,2 6,2 6,2 6,2 9,1 9,1 9,1 9,1 9,1 12,2 12,2 12,2 12,2 12,2 Puhallusilman lämpötila [ o C] 15,9 20,9 25,9 30,9 35,9 15,9 20,9 25,9 30,9 35,9 14,8 19,8 24,8 29,8 34,8

7 Altech PRO oviverhokoje PRO on suunniteltu teollisuustiloihin suojaamaan ovien kautta tapahtuvaa lämpöhävikkiä. Modulaarirakenteen ja tehokkaiden tuulettimien ansiosta oviverho on tehokas ja ilman virtaus ulottuu jopa 7,5m asti. EDUT Ilman virtaus ulottuu jopa 7,5 m Modulaari rakenne: 1,5 m ja 2 m oviverhoyhdistelmillä saavutetaan hyvä peittävyys Voidaan asentaa joko pystyyn tai vaaka-asentoon AKTIIVISUOJA Kun vesikiertoinen oviverho asennetaan pystysuoraan alimmaiseksi ja pelkällä puhaltimella varustettu malli sen päälle, saadaan aikaan kulutustehokas aktiivisuoja. Alhaalle asennettu oviverho takaa lämpimän ja mukavan ilmanvirtauksen käyttäjille ja ylhäälle asennettu malli osallistuu vain lämpöhävikin estämiseen. LVI-numero Dahl pikakoodi Tuotteen nimi RZ02 OVIVERHOKOJE ALTECH PRO 1,5M PRO 150W WH31 OVIVERHOKOJE ALTECH PRO 2,0M PRO 200W TN57 OVIRAJAKYTKIN ALTECH PRO DS, 230V YV86 MUUNTAJASÄÄDIN ALTECH 10A PRO WB13 MUUNTAJASÄÄDIN ALTECH 14A PRO BP60 KYTKENTÄKESKUS ALTECH PRO S3 OVIRAJAKYTKIN ALTECH PRO DS TN57 käynnistää oviverhokojeen oven avautuessa Oikeudet teknisiin muutoksiin pidätetään. MUUNTAJASÄÄDIN ALTECH 10A PRO YV86 ALTECH 14A PRO WB13 ilmavirtauksen säätöön KYTKENTÄKESKUS ALTECH PRO S3 BP60

8 Altech PRO oviverhokoje Tekniset tiedot PARAMETRIT Vesikiertoinen oviverhokoje Sähkövastuks. oviverhokoje Vastukseton oviverhokoje PRO 150W PRO 200W LVI-koodi Lyhytkoodi RZ02 WH31 PRO 150E PRO 200E PRO 150C PRO 200C tilaustuote tilaustuote tilaustuote tilaustuote Yksikön pituus [cm] Maksimi ilmavirtaetäisyys [m] 7,5 7,5 7,5 7,5 7,5 7,5 Lämmitysteho* [kw] Ilmavirta max [m 3 /h] Käyttöpaine max [Mpa] 1,6 1, Liitäntä [tuumaa] 3/4 UK 3/4 UK Virtalähde [V/Hz] [A] 2,4 3,6 2,4 3,6 2,4 Sähkömoottorin teho [kw] 0,5 0,75 0,5 0,75 0,5 0,75 Virrankulutus [V/Hz] [A] / / ,6 - - Käyttöpaino vedellä/ilman [kg] 46/44 62/ IP suojausluokitus IP54 IP54 IP54 IP54 IP54 IP54 *Lämpöteho kun vesi on +90/70 o C ja tuloilma on +10 o C Vesikiertoinen oviverhokoje PRO 150W Ilmavirta 6500 m 3 /h Lämmitysteho [kw] 19, ,9 12,8 10,7 23,9 21,5 19, , ,8 28,5 26,2 23,9 Puhallusilman lämpötila [ o C] 8,8 12,7 16,7 20,6 24,5 10,5 14,5 18,6 22,6 26,5 14,3 18,2 22,2 26,2 30,2 Vesivirta [m 3 /h] 0,7 0,7 0,7 0,4 0,4 1,1 0,7 0,7 0,7 0,7 1,4 0,7 0,7 0,7 0,7 Paineenpudotus [kpa] 2,4 1,8 1,3 0,9 0,5 3,7 2,5 2,5 2 1,5 6,7 5,9 5,2 4,4 3,8 Vesikiertoinen oviverhokoje PRO 200W Ilmavirta 9000 m 3 /h Lämmitysteho [kw] 29,1 25,5 22,1 18,9 15,8 35,1 31,8 28,6 25,4 22, ,4 39,9 36,5 33,2 Puhallusilman lämpötila [ o C] 8,7 12,7 16,6 20,6 24,6 10,4 14,4 18,4 22,4 26,4 14,1 18,1 22,1 26,1 30,1 Vesivirta [m 3 /h] 1,1 1,1 0,7 0,7 0,7 1,4 0,7 0,7 0,7 0,4 1,8 1,8 1,4 1,4 1,4 Paineenpudotus [kpa] 5,6 4,4 6,1 2,5 1,7 3 2,6 2,2 1,9 1,7 5,5 5,1 4,8 4,4 3,9 Oikeudet teknisiin muutoksiin pidätetään. Altech on Dahlin teknisten tuotteiden tuotemerkki. Altech tuotteissa Dahl tarjoaa asiakkailleen emoyhtiönsä Saint-Gobainin maailmanlaajuisen osto-organisaation ja alan johtavan yrityksen suuren ostopotentiaalin tuoman hyödyn. Altech tuotteet tarjoavat hinta-laatu -suhteeltaan parhaan ratkaisun.
