TERVETULOA. TIKKURILAN UUDET JULKISIVUJÄRJESTELMÄT Suunnittelijat Mikko Auer, Tikkurila Oyj
|
|
- Ismo Salo
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 TERVETULOA TIKKURILAN UUDET JULKISIVUJÄRJESTELMÄT Suunnittelijat Mikko Auer, Tikkurila Oyj
2 Ohjelma Aamukahvi Eriste- ja levyrappausjärjestelmät Tauko Eriste- ja levyrappausjärjestelmät Lounas 2
3 Finngard eristerappausjärjestelmät
4 Finngard eristerappausjärjestelmät -Eristerappausjärjestelmien suosio on lisääntynyt rakennusten julkisivujen korjaamisessa -Tähän ovat vaikuttaneet mm. Tarve energiataloudellisuuden parantamiseen Valtiovallan tukitoimet hiilidioksidipäästöjen vähentämiseksi Halu saumattomiin julkisivuihin Vanhan julkisivun vaurioiden pysäyttäminen
5 Finngard ohutrappaus-eristejärjestelmä EPS-eristeellä -Keveys 5-6 mm:n laastikerros + pinnoite, kg/m 2 -Pääsääntöisesti ei liikuntasaumoja -Nopea asentaa -Työ muistuttaa tasoitetyötä -Eristeenä käytetään EPS-levyä -Vesihöyryä läpäisevä rakenne -Soveltuu hyvin sekä korjaus- että uudisrakentamiseen

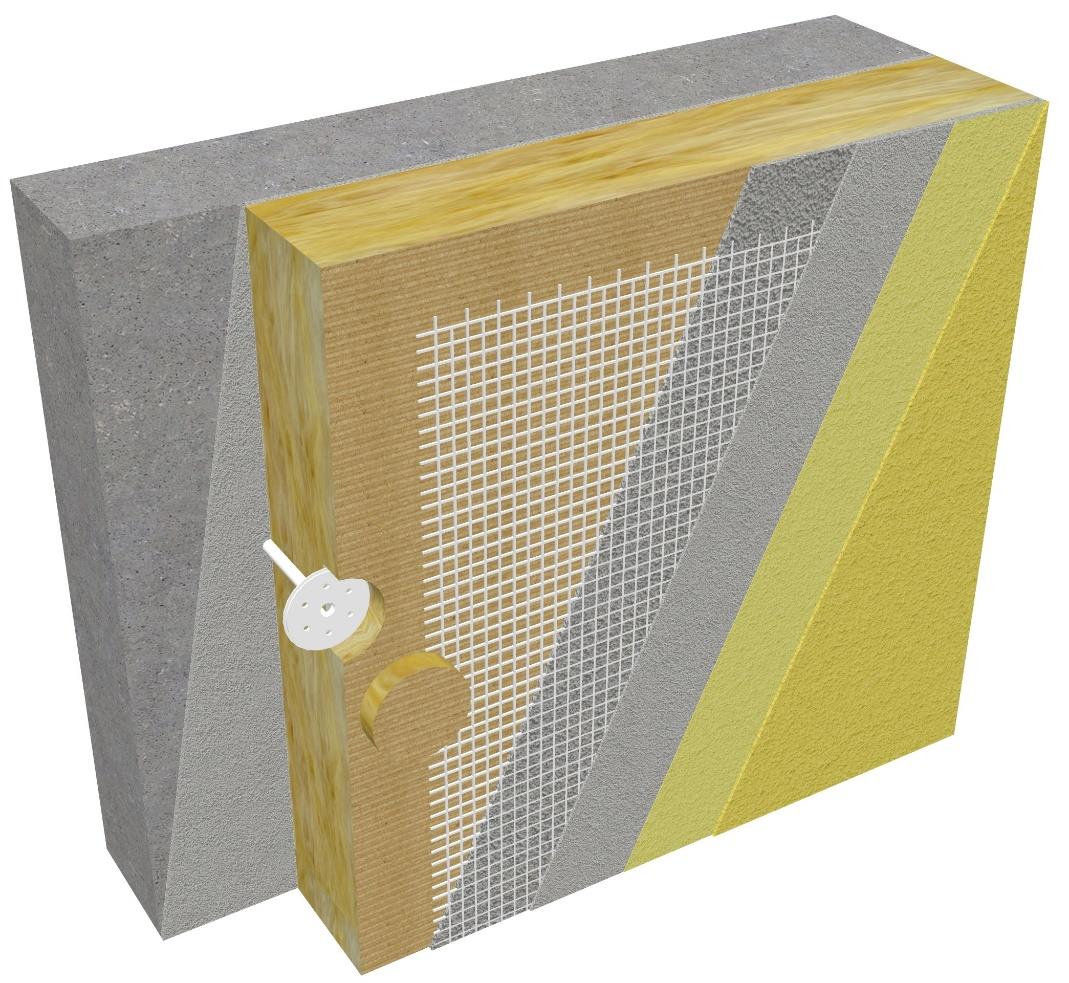

6 Finngard ohutrappaus-eristejärjestelmä kivivillaeristeellä MV -Perinteinen 5-6 mm:n laastikerros + pinnoite -Pääsääntöisesti ei liikuntasaumoja -Nopea asentaa -Työ muistuttaa tasoitetyötä -Eristeenä käytetään kivivillaeristettä -Vesihöyryä läpäisevä rakenne -Soveltuu hyvin sekä korjaus- että uudisrakentamiseen
7 Finngard ohutrappaus-eristejärjestelmä 7
8 Finngard ohutrappaus-eristejärjestelmä
9 Finngard paksurappauseristejärjestelmä

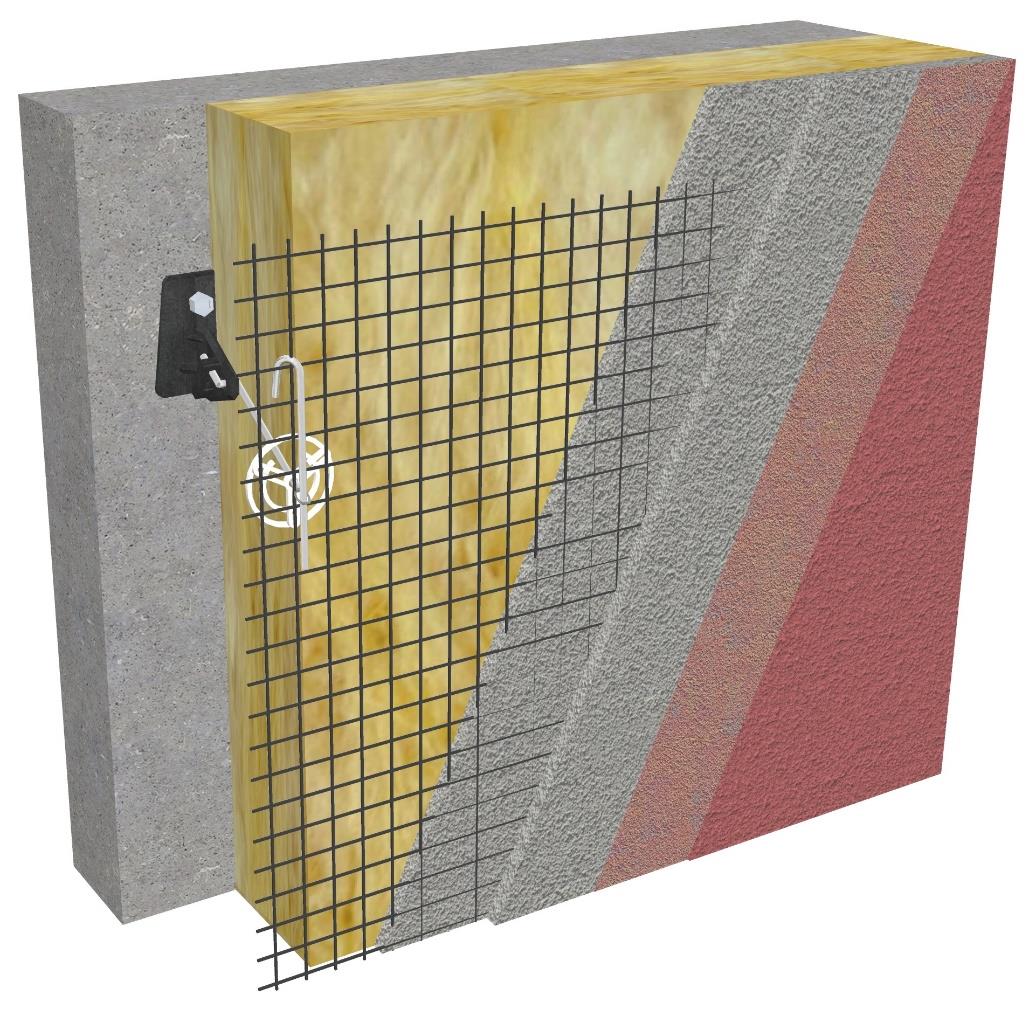

10 Finngard paksurappaus-eristejärjestelmä -Nykyaikainen yhden laastin paksurappauseristejärjestelmä Finnseco Paksurappauslaastilla (KS 35/65) -Heilurikiinnikkeet, villa, Tammetin sinkitty teräsverkko 1x19x19 -Tartuntalaasti (kynsilaasti -Täyttölaasti -Finngard Silikonihartsimaali -Finngard Silikonihartsipinnoite
11 Finngard Levyrappausjärjestelmä
12 Finngard Levyrappausjärjestelmä -Julkisivu- ja pintarappausjärjestelmä tuulettuviin ulkoseinärakenteisiin -Kestää sääolosuhteiden jatkuvaa vaihtumista -Testattu jäätymis-sulamistestissä (TTY, tutkimusselostus TRT/2450/2016) -Korkea iskunkestävyys -Turvallinen ja palamaton 12
13

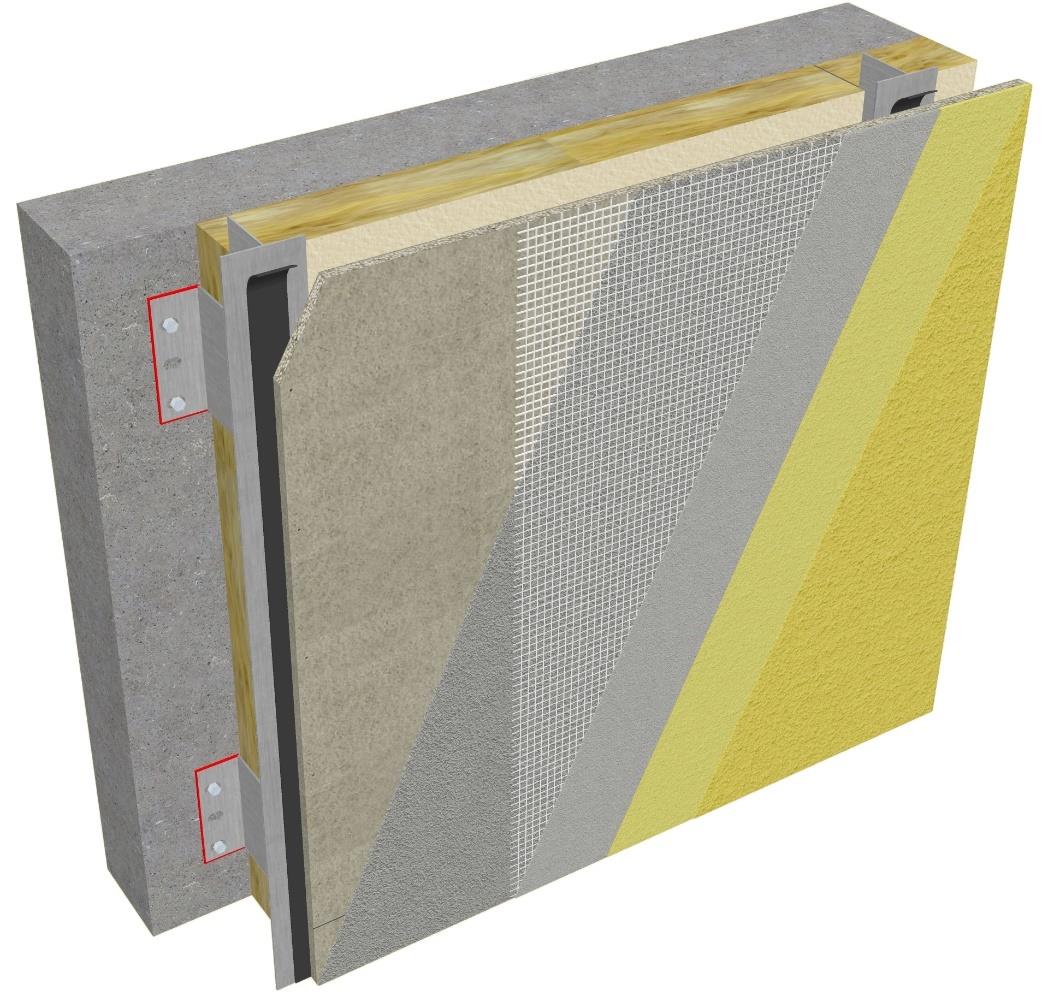

14 Finngard Levyrappausjärjestelmä 1. Ranka Eurofox Hilti 2. Eristelevy 3. Rappauslevy Cembrit Permabase 4. Verkotuslaasti (Finnseco Ohutrappauslaastit tai Finnseco Kuitulaasti) 5. Vahvikeverkko 6. Tasoituslaasti (Finnseco Ohutrappauslaastit tai Finnseco Kuitulaasti) 7. Pohjamaali (Finngard Silikonihartsimaali) 8. Pinnoite (Finngard -pinnoitteet) 14
15 Finngard Levyrappausjärjestelmä 15
16
17 Finngard eristerappausjärjestelmien suunnittelu
18 Kuntotutkimus Julkisivujen ja parvekkeiden kuntotutkimus on ehdoton edellytys onnistuneelle korjaushankkeelle Kuntotutkimuksen tarkoituksena on selvittää rakenteiden toimivuutta ja kuntoa, vaurioiden laajuutta ja niiden syitä sekä etenemistä Lopputuloksena tutkimuksen perusteella arvioidaan rakenteiden korjaustarvetta, korjauksen oikeaa ajankohtaa ja erikorjausmenetelmiä
19 Julkisivujen korjaus Finngard ohutrappauseristejärjestelmällä Julkisivujen korjaus suoritetaan kuntotutkimuksen perusteella annetun korjaustavan mukaisesti On mielekästä toteuttaa julkisivujen eristerappaus ns. järjestelmäajatteluun perustuvana kokonaisratkaisuna, eli käyttämällä yhtä tarkoitukseen soveltuvaa testattua järjestelmää
20 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Tuulenpaine Oikea mitoitus perustietojen perusteella rakennuksen korkeus maastoluokka mitoitettava tuulenpaine Tarkkana tuulen imuvaikutuksen suhteen rakennusten reuna- ja yläosissa tulppien määrä ja sijoittelu Omapaino Ohutrappausjärjestelmissä luokkaa 0,15-0,2 kn/m 2 Suurin paino ulkopinnan rappauskerroksessa
21 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Isku- ja törmäyskuormat Erityinen huomio rakennuksen alaosissa ja kulkuväylien yhteydessä Kestävyyttä voidaan parantaa kaksinkertaisella verkotuksella tai käyttämällä tarkoitukseen kehitettyjä "panssariverkkoja". Vaihtoehtoiset rakenteet; tiilimuuraus, levy- tai kasettiverhoukset jne.
22 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS LÄMMÖNERISTEET Eristeiden tulee soveltua käytettävään järjestelmään Eristeiden suojaus työmaalla mm. sateelta sekä UV:lta Vaurioituneita eristeitä ei saa käyttää Lämmöneristeiden asennus Erityisen tärkeää, että eristeet ovat hyvin kiinni alustassaan Eriste välittää ohutrappaus-eristejärjestelmän oman painon ja ulkoiset kuormat alustaansa Työmaalla tehtävässä eristeiden kiinnityksessä kiinnitystapa on järjestelmään kuuluvalla liima- tai kiinnityslaastilla Levymäisten eristeiden kohdalla mekaanisen tulppakiinnityksen pääasiallinen tehtävä on ottaa vastaa järjestelmään kohdistuva tuulen aiheuttama imurasitus T
23 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Lämmöneristeiden kiinnitys Ohutrappaus-eristejärjestelmissä (korjauskohteet) alustan oikaisu tulee tehdä aina ennen eristelevyjen kiinnitystä Liimalaasti levitetään joko kauttaaltaan eristelevyn takapuolelle tai suoraan kiinnitysalustaan Levitetty laastikerros suositellaan kammattavaksi auki laastikammalla tasaisen kerroksen aikaansaamiseksi Eristelevyt painetaan kiinni alustaansa heti Laastia ei pidä levittää liian suurille alueille kerrallaan, ettei sen pinta ehdi nahottua ennen levyjen asennusta Hammastuksia eristelevyjen välillä ei saa tulla Eristelevyjen väliin ei saa jäädä rakoja eikä laastipurseita
24 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Lämmöneristeiden kiinnitys Levyjen kiinnitykseen voidaan käyttää myös järjestelmätoimittajan hyväksymiä muita laastikiinnitystapoja, kuten esim. palkokiinnitys, pistekiinnitys jne. Neljän eristelevyn risteyskohtia ei saa tulla Eristelevyjen saumat eivät saa osua samaan kohtaan esim. sandwichelementtien saumojen kohdalla Mekaaniset kiinnitystulpat alustan ja mitoituksen mukaan tulppien pituus, tyyppi, sijoittelu ja määrä tyypillisesti 7-9 kpl / m 2 tulpat eivät saa jäädä kantamaan eikä niitä saa asentaa liian syvälle eristeeseen
25 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Oikeanlainen kiinnitystulppa oikeaan paikkaan
26 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Lämmöneristeiden kiinnitys Ei näin
27 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Lämmöneristeen kiinnitys Vaan esim. näin
28 OHUTRAPPAUS-ERISTEJÄRJESTELMIEN SUUNNITTELU JA TOTEUTUS Levymäisten lämmöneristeiden asennusperiaate
29 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN SUUNNITTELU JA TOTEUTUS Eristeen päälle tulevien kerrosten tulee: Mahdollistaa koko eristerappauksen alle jäävän rakenteen ja eristerappauksen kuivuminen hyvin vesihöyryä läpäisevät tuotteet ei liian tiiviitä laasteja ja pinnoitteita Suojata alle jääviä rakenteita ulkopuoliselta vesirasitukselta

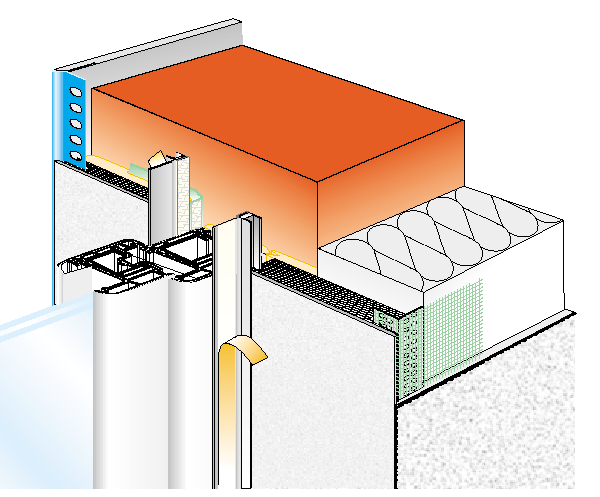

30 Finngard-pielilevyjärjestelmä
31 Vastaprofiilin asennus Profiili asennetaan ikkuna-karmiin Profiili on itseliimautuva Profiilissa on teippi, johon ikkunan suojamuovi voidaan kiinnittää 31
32 Finngard-pielilevyn leikkaus ja liitosura Pielilevy leikataan oikean kokoiseksi Pielilevyn syrjään sahataan liitosura vastaprofiilia varten urasahalla 32
33 Finngard-pielilevyn kiinnitys Pielilevyn takasyrjään sahattuun uraan pursotetaan elastista kittiä ja pielilevyn ura työnnetään vastaprofiiliin kiinni Pielilevy kiinnitetään pieleen vähän paisuvalla pu-vaahdolla, liimalla tai Finnseco Ohutrappauslaastilla 33
34 Finngard-pielilevyn linjaus Pielilevyn suoruus ja paikka tarkistetaan Kiinnitysapuna voidaan käyttää pu-vaahdon kovettumisen aikana verkon läpi painettuja nauloja 34

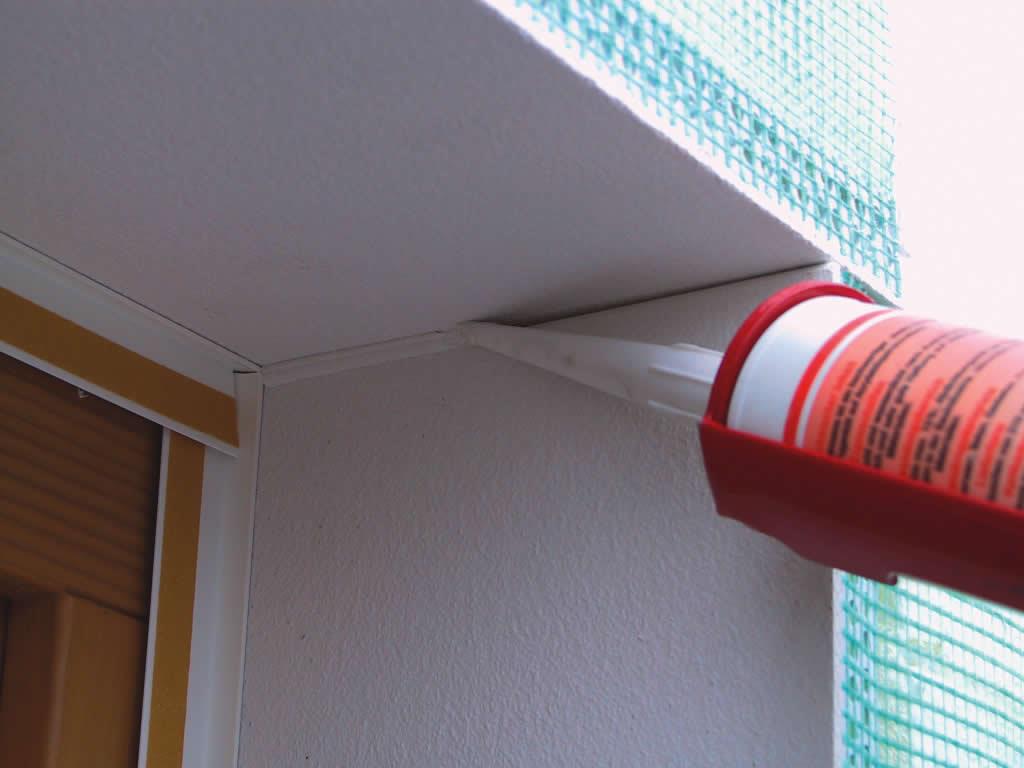

35 Saumaus Pielilevyjen kulmat tiivistetään saumamassalla 35
36 Finngard pielilevyjärjestelmä Tuulen- ja vedenpitävä Aukkojen reunoista suorat Helppo pintakäsitellä Nopea 36
37 OHUTRAPPAUS-ERISTEJÄRJESTELMIEN SUUNNITTELU JA TOTEUTUS Verkotuslaastikerros Eristeen tulee olla kuiva, puhdas eikä se saa olla UV:n kellastama (EPS) tai nukkaama (kivivilla) hionta Ohjeen mukainen laastikerros levitetään eristeelle tyypillisesti laastipumpulla kammataan auki tasaisen kerroksen aikaansaamiseksi Vahvikeverkko painetaan tuoreelle laastipinnalle ei upoteta väkisin syvälle laastikerrokseen limitys pinta tasoitetaan lastalla tarkistetaan, että verkko jää laastikerroksen pintaan ja että auki kammattu pinta tasoittuu
38 OHUTRAPPAUS-ERISTEJÄRJESTELMIEN PINTAKÄSITTELY Tehdään järjestelmän mukaisesti toinen laastikerros edellisen laastikerroksen päälle Laastikerrosten jälkihoito ohjeiden mukaisesti Laastikerrosten on annettava sitoutua ohjeiden mukaisesti ennen pintakäsittelyn aloittamista Laastipinnassa olevia mahdollisia purseita ja epätasaisuuksia voidaan hioa ennen pinnoitustyötä
39
40
41
42
43
44
45
46 Finngard Levyrappausjärjestelmässä käytettäviä laasteja ja pinnoitteita
47 Finnseco Ohutrappauslaasti Harmaa Ohutrappauslaastit Finnseco Ohutrappauslaasti Valkoinen Finnseco Kuitulaasti Polymeerimodifioitu sementtilaasti liima-, verkotus- ja tasoituslaastina sekä mineraalisten pintojen ylitasoitukseen Max rae n. 1,0 mm Hyvä täyttökyky Erinomainen hierrettävyys 1,4 kg/l Pakkauskoko 25 kg Polymeerimodifioitu kevyttäytteinen sementtilaasti liima-, verkotus- ja tasoituslaastina sekä mineraalisten pintojen ylitasoitukseen Max rae n. 1,0 mm Hyvä täyttökyky Erinomainen hierrettävyys 1,0 kg/l Pakkauskoko 20 kg Polymeerimodifioitukuitupitoinen sementtilaasti liima-, verkotus- ja tasoituslaastina sekä mineraalisten pintojen ylitasoitukseen Hyvä yleislaasti Max rae n. 0,6 mm 1,6 kg/l Pakkauskoko 25 kg
48 Finngard Silikonihartsipinnoite -Vesiohenteinen hyvin vettä hylkivä silikonihartsipinnoite. Maksimi raekoko n. 1,5 mm. 425 Silikoniemulsiopinnoitteet RL (Maalaustuoteryhmä 2012) -Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. -Sävytys Finngard-sävytysjärjestelmällä. -Työtapa ruiskutus tai lastalevitys. Lastalla levitetty pinnoite viimeistellään hiertämällä. -Pakkauskoko 25 kg
49 Finngard Silikonihartsimaali -Vesiohenteinen, liuotteeton silikonihartsimaali. 415 Silikoniemulsiomaalit RL (Maalaustuoteryhmä) -Hyvin vettä hylkivä ja vesihöyryä läpäisevä maali. -Soveltuu betonipintojen ja sementtivahvojen rappauspintojen ulkomaalaukseen -Sävytys Finngard-sävytysjärjestelmällä. -Työtapa sively, telaus tai ruiskutus. -Pakkauskoko 3 l ja 18 l
50 Finngard 1,5 H hiertopinnoite -Vesiohenteinen, silikonimodifioitu, vettä hylkivä akrylaattipinnoite. Maksimiraekoko n. 1,5 mm. 426 Dispersiopinnoitteet RL (Maalaustuoteryhmä 2012) -Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. -Sävytys Finngard-sävytysjärjestelmällä. -Työtapa ruiskutus tai lastalevitys. Lastalla levitetty pinnoite viimeistellään hiertämällä. -Pakkauskoko 25 kg
51 Finngard 3,0 H hiertopinnoite -Vesiohenteinen, silikonimodifioitu, vettä hylkivä akrylaattipinnoite. Maksimiraekoko n. 3 mm. 426 Dispersiopinnoitteet RL (Maalaustuoteryhmä 2012) -Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. -Sävytys Finngard-sävytysjärjestelmällä. -Työtapa ruiskutus tai lastalevitys. Lastalla levitetty pinnoite viimeistellään hiertämällä. -Pakkauskoko 25 kg

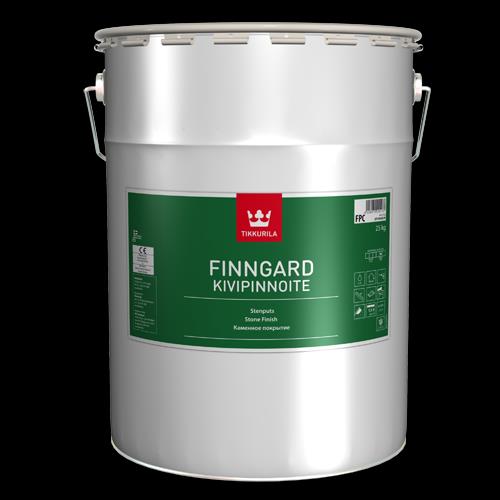

52 Finngard Kivipinnoite -Vesiohenteinen luonnonkivipinnoite. Maksimi raekoko 1,5 mm. 429 Muut mineraalipintojen pinnoitteet RL (Maalaustuoteryhmä 2012) -Soveltuu betonirakenteiden ja sementtivahvoilla laasteilla ylitasoitettujen betoni-, harkko- ja mineraalisten levypintojen pinnoitukseen. -Sävytys Finngard-sävytysjärjestelmällä. -Neljä vakioväriä. -Sävytettävissä kivipinnoite värikartan ulkosävyihin. -Työtapa lasta ja ruiskulevitys, sekä viimeistelyhierto. -Pakkauskoko 25 kg.
53 Finngard Kivipinnoite 53
54 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN PINTAKÄSITTELY Heijaistusarvo Heijastusarvo ilmoittaa maalin pinnalta heijastuvan valon määrän prosentteina. Mustan heijastuarvo on 0% ja valkoisen värin heijastusarvo on 100%. Mitä pienempi heijastusarvo värillä on, sitä korkeammaksi sen lämpötila voi nousta auringonpaisteessa. Pinnan lämpötilan nousu saattaa nopeuttaa maalin vanhenemisreaktiota ja aiheuttaa alustassa lämpötilaeroista johtuvaan liikkumista. Lämmöneristyskohteissa olisi suositeltavaa käyttää värejä, joiden heijastusarvo on vähintään 20%.
55 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN PINTAKÄSITTELY ERITYISTÄ HUOMIOITAVAA OHUTRAPPAUS- ERISTEJÄRJESTELMISSÄ! MATERIAALIVALMISTAJAN MÄÄRITTELEMÄT LAASTIKERROSVAHVUUDET JA AINEMENEKIT
56 FINNGARD OHUTRAPPAUS-ERISTEJÄRJESTELMÄN PINTAKÄSITTELY VERKKO OIKEAAN PAIKKAAN 1/3 KOKONAISLAASTIKERROKSEN ULKOPINNASTA VERKKOA ON KÄYTETTÄVÄ OHJEEN MUKAISESTI LIMITYS AUKKOJEN KULMIEN DIAGONAALIVAHVISTUKSET OHJEIDEN MUKAISET LAASTIKERROSVAHVUUDET EI LIIAN PAKSUJA EIKÄ LIIAN OHUITA
57 OHUTRAPPAUS-ERISTEJÄRJESTELMIEN PINTAKÄSITTELY OHUTRAPPAUSLAASTIT EIVÄT YLEISESTI OLE RUISKUBETONITUOTTEITA
58 PALVELUT - NEUVONTA - TEKNINEN PALVELU - MALLITYÖSELOSTUKSET - SUUNNITTELUOHJEET - DETALJIKUVAT - VÄRI- JA SÄVYMALLIPALVELUT - MATERIAALIT
59 Finngard Sokkeliprofiili 50 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 10 kpl Toimittajan tuotenimi: Wall base profile 50 mm for thermal insulation system Toimittajan tuotekoodi: 90805

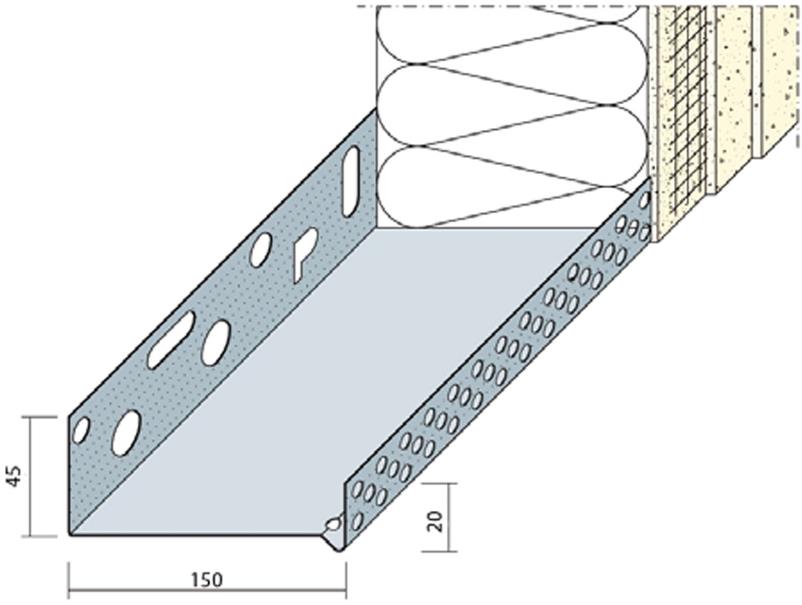

60 Finngard Sokkeliprofiili 150 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 6 kpl Toimittajan tuotenimi: Wall base profile 150 mm for thermal insulation system Toimittajan tuotekoodi: 91015
61 Finngard Säädettävä sokkeliprofiili mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 4 kpl Toimittajan tuotenimi: Wall base profile variable for thermal insulation system Toimittajan tuotekoodi: 9141

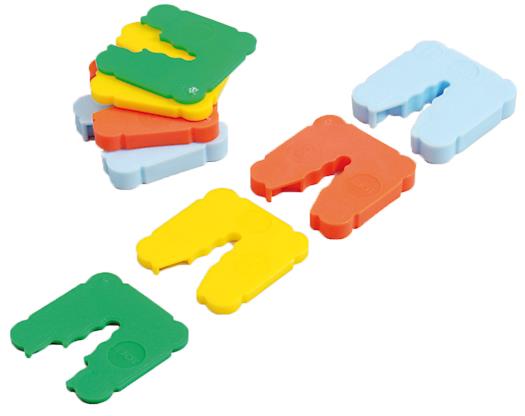

62 Finngard Korokepala 3 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Gima WDVS-Ausgleichstücke AS Toimittajan tuotekoodi:
63 Finngard Korokepala 5 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Gima WDVS-Ausgleichstücke AS Toimittajan tuotekoodi:
64 Finngard Sokkeliprofiilin ohjurilista Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 15 kpl Toimittajan tuotenimi: Plug profile thermal insulation compsite system Toimittajan tuotekoodi: 37400

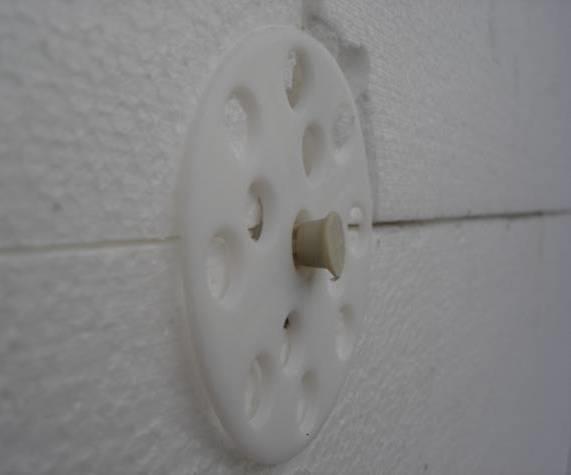

65 Finngard STR eristekiekko EPS valkoinen Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: STR-Rondelle Polystyrol EPS weiss Toimittajan tuotekoodi:
66 Finngard STR eristekiekko EPS harmaa Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: STR-Rondelle Polystyrol EPS grau Toimittajan tuotekoodi:
67 Finngard STR eristekiekko mineraalivilla Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: STR-Rondelle MIWO Toimittajan tuotekoodi:
68 Finngard STR eristetappi EPS Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 500 kpl Toimittajan tuotenimi: STR-Verschlussstopfen Toimittajan tuotekoodi:
69 Finngard Ikkunaprofiili verkolla Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,6 m Laatikko sisältää: 50 kpl Toimittajan tuotenimi: Frameseal bead with mesh Toimittajan tuotekoodi: 38909
70 Finngard Kulmaprofiili rappausohjurilla Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 50 kpl Toimittajan tuotenimi: Corner profile with pull-off aid Toimittajan tuotekoodi: 37524
71 Finngard Reunaprofiili Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 10 kpl Toimittajan tuotenimi: Corner beads Toimittajan tuotekoodi: 3512
72 Finngard Yläprofiili Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 20 kpl Toimittajan tuotenimi: Rain repellent profile Toimittajan tuotekoodi: 3589
73 Finngard Tuuletusprofiili 25 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 20 kpl Toimittajan tuotenimi: Ventilation angle 25x25 mm Toimittajan tuotekoodi: 3614
74 Finngard Tuuletusprofiili 90 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 10 kpl Toimittajan tuotenimi: Ventilation angle 30x90 mm Toimittajan tuotekoodi: 3617
75 Finngard Kulmaprofiili vedenohjaimella Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 2,5 m Laatikko sisältää: 10 kpl Toimittajan tuotenimi: Water drip profile for thermal insulation system Toimittajan tuotekoodi: 3794
76 Finngard Betoniruuvi 8x50 Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Betoniruuvi S-CS 8x50 SS MG Toimittajan tuotekoodi:
77 Finngard Betoniruuvi 7,5x60 Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Betonir DT 6K SW13 TSM B6(7,5)x60/5 Toimittajan tuotekoodi:
78 Finngard Kannakepaketti Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: MERK-kannakepaketti Toimittajan tuotekoodi:
79 Finngard Kiinnityshaka 190/258 Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Kiinnityshaka MERK KH 190/258 Toimittajan tuotekoodi:
80 Finngard Teräsverkko 1,5 m x 25 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 rulla Toimittajan tuotenimi: Tammet Rappausverkko 19x19/1,0 mm kuumasinkitty Toimittajan tuotekoodi: Z
81 Finngard Teräsverkko 1 m x 25 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 rulla Toimittajan tuotenimi: Tammet Rappausverkko 19x19/1,0 mm kuumasinkitty Toimittajan tuotekoodi: Z
82 Finngard Teräsverkko 0,5 m x 25 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 rulla Toimittajan tuotenimi: Tammet Rappausverkko 19x19/1,0 mm kuumasinkitty Toimittajan tuotekoodi: Z
83 Finngard Asennusruuvit 6 x 40 mm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Gima WDVS-Langstahl-Nageldübel Toimittajan tuotekoodi:

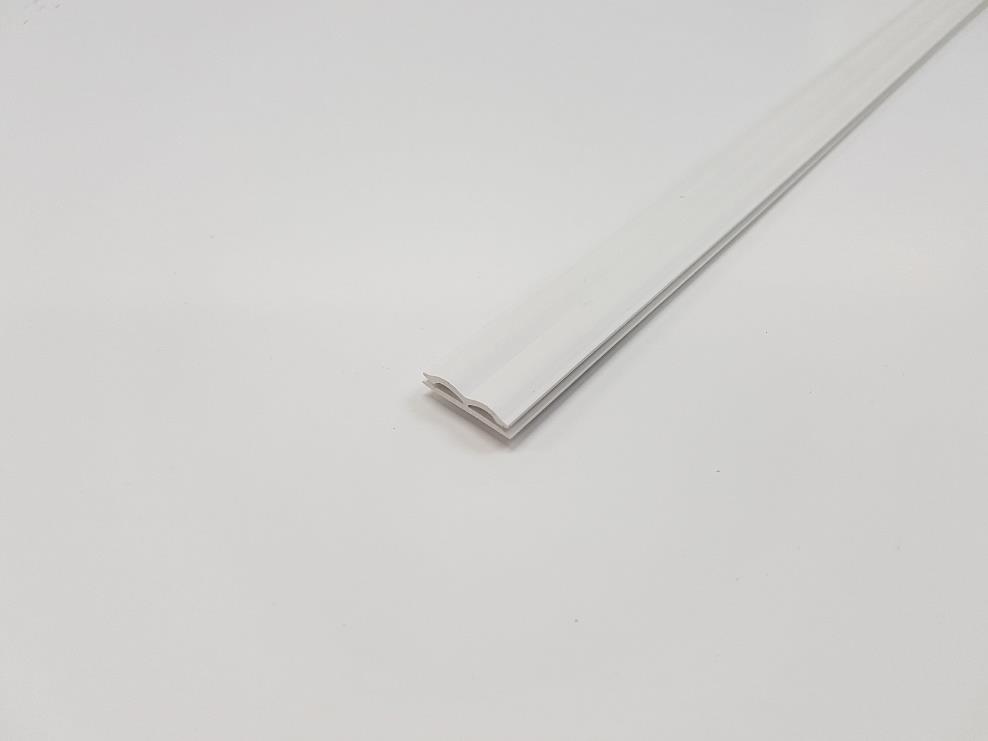

84 Finngard Sokkelin liitospala 1,15 m/kpl Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 10 kpl Toimittajan tuotenimi: Gima Profilverbinder PVC Toimittajan tuotekoodi:

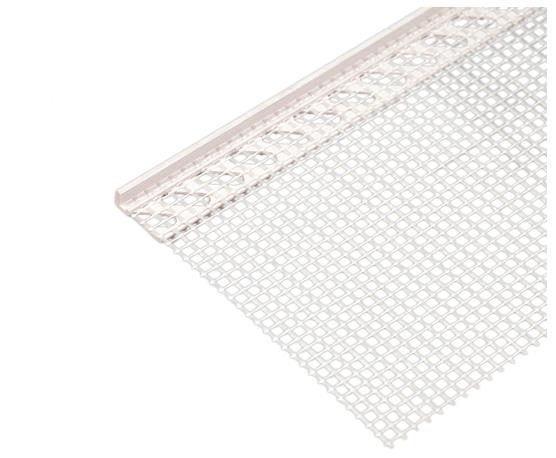

85 Finngard Aloituslista Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 200 cm (6 mm) Laatikko sisältää: 25 kpl Toimittajan tuotenimi: Gima PVC-Putzabschlussprofil Toimittajan tuotekoodi:
86 Finngard STR U 2G 115 kiinnike Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Gima WDVS-Universalschraubdübel STR-U 2G Toimittajan tuotekoodi:
87 Finngard STR U 2G 135 kiinnike Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Gima WDVS-Universalschraubdübel STR-U 2G Toimittajan tuotekoodi:

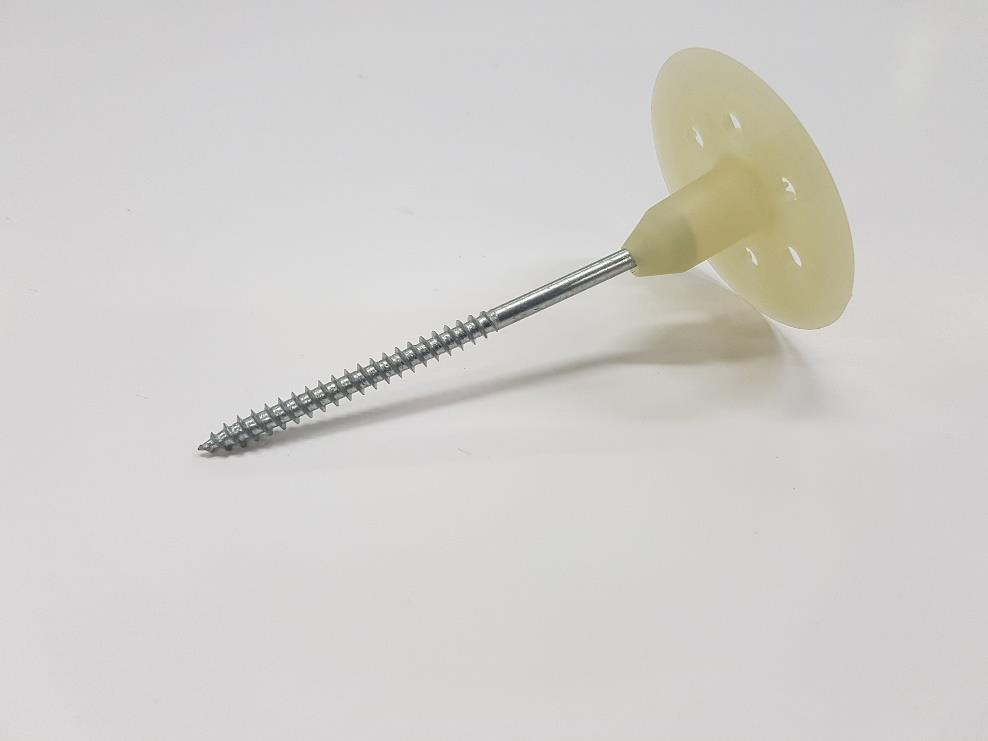

88 Finngard STR H kiinnike (koot tilaustuottein) Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 100 kpl Toimittajan tuotenimi: Gima WDVS-Schraubdübel STR-H Toimittajan tuotekoodi: 8711xxx400
89 Finngard Liikuntasaumaprofiili Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 300 cm Laatikko sisältää: 10 kpl Toimittajan tuotenimi: Expansion joint profile for thermal insulation system. Toimittajan tuotekoodi: 37532
90 Finngard Lasikuituverkko Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 rulla (sis. 55 m 2 ) Toimittajan tuotenimi: Glass Fibre Mesh Fabric Toimittajan tuotekoodi: -
91 Finngard Panssariverkko (7x6 mm, 25 m (25 m 2 )) Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 rulla (sis. 25 m 2 ) Toimittajan tuotenimi: Gimatex Panzergewebe Toimittajan tuotekoodi:
92 Finngard Panssarikulma 90 x 150 mm, 2,6 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 260 cm Toimittajan tuotenimi: Gima PVC-Panzerwinkel Toimittajan tuotekoodi:
93 Finngard Rollfix taivutettava kulmaprofiili (10 cm x 10 cm Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 ltk (50 m) Toimittajan tuotenimi: Gima PVC-Rollfix Toimittajan tuotekoodi:
94 Finngard Paisuva tiivistysnauha Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 ltk (sis. 20 rl) Toimittajan tuotenimi: Gima Kompriband 2D Toimittajan tuotekoodi:
95 Finngard ADL-profiili 1,5 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 150 cm Laatikko sisältää: 50 kpl Toimittajan tuotenimi: Gima PVC-ADL-Profil 3726 Toimittajan tuotekoodi:
96 Finngard ADL-profiili 2,3 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 230 cm Laatikko sisältää: 50 kpl Toimittajan tuotenimi: Gima PVC-ADL-Profil 3726 Toimittajan tuotekoodi:
97 Finngard LPS-pielilevy 15 mm x 150 mm x 1,5 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 150 cm Toimittajan tuotenimi: Gedämmte primuslps Polytherm Laibungsplatte mit PVC-Kombiwinkel Typ 42 zum Anschluss an WDV-Systeme Toimittajan tuotekoodi: (150)
98 Finngard LPS-pielilevy 15 mm x 150 mm x 2,2 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 230 cm Toimittajan tuotenimi: Gedämmte primuslps Polytherm Laibungsplatte mit PVC-Kombiwinkel Typ 42 zum Anschluss an WDV-Systeme Toimittajan tuotekoodi: (220)
99 Finngard LPS-pielilevy 15 mm x 200 mm x 2,7 m Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 270 cm Toimittajan tuotenimi: Gedämmte primuslps Polytherm Laibungsplatte mit PVC-Kombiwinkel Typ 42 zum Anschluss an WDV-Systeme Toimittajan tuotekoodi: (270)

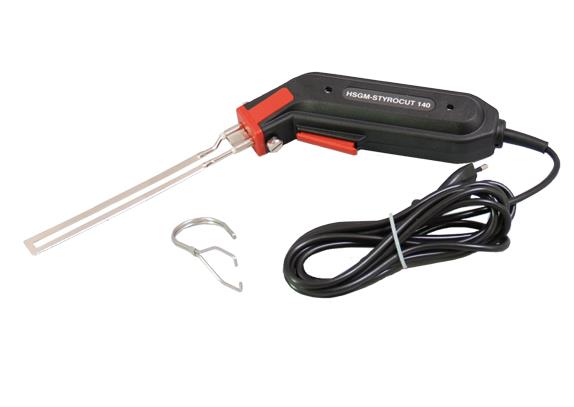

100 Finngard Lämpöleikkuri 140 Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl Toimittajan tuotenimi: Gima Styrocut EPS-handschneidegerät Toimittajan tuotekoodi:
101 Finngard Lämpöleikkuri 140 varaterä Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl Toimittajan tuotenimi: Gima Styrocut EPS-handschneidegerät Toimittajan tuotekoodi:
102 Finngard ADL-leikkuri Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl Toimittajan tuotenimi: Gima Multischere Toimittajan tuotekoodi:
103 Finngard STR 2G asennustyökalu Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl Toimittajan tuotenimi: Gima Montagewerkzeug STR 2G für STR-U & STR-H Toimittajan tuotekoodi:

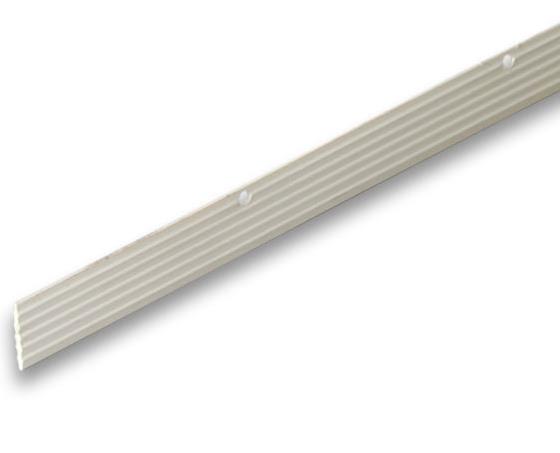

104 Finngard LPS-pielilevyn liitoskappale Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl x 10 kpl Toimittajan tuotenimi: Gima LPS-Verbindungsprofil Toimittajan tuotekoodi:
105 Finngard LPS urasaha Tuotekoodi: FG EAN-koodi: Myyntipakkaus: 1 kpl Toimittajan tuotenimi: Gima LPS-Verbindungsprofil Toimittajan tuotekoodi:
106 KIITOS
