1 TAATTUA EUROOPPALAISTA LAATUA KANSAINVÄLISESTI TUNNETTU LEIKKURIMERKKI JO VUODESTA Ajatellessasi pieniä yksityiskohtia, paksua materiaalia tai läpileikkaamista. Ajattelepa Todellista Tangentiaalista Teknologiaa!

2

3

4

5

6 Smart Genuine Flexcut Tracking Täydellinen yhdistelmä nopeutta ja tarkkuutta suurten tuotantoerien leikkaamiseen INTELLIGENCE TANGENTIAL FEATURE SYSTEM Laajoja tuotantoeriä työstävät Summaleikkureiden käyttäjät voivat nyt kilpailla aivan uudella nopeudella ja äärimmäisellä tarkkuudella myös monimutkaisissa leikkuutöissä. OPOS-CAM hyödyntää kameratekniikan optiikkaa ja ohjelmistoja. Leikkurikamera on kehitetty erityisesti suurkuvatulostajien ja mustesuihkutulostajinien tarpeisiin. Sen avulla voidaan oleellisesti lisätä sekä tuotantonopeutta (jopa 10-kertaiseksi) että työstettävien materiaalien valikoimaa. Tehtaalla asennettava OPOS-CAM -kamera on saatavilla Summa S Class S75 T, S140 T ja S160T -tarraleikkureihin. OPOS-CAM- kamera ja sähkökaapeloinnit ovat integroituna suoraan leikkurin päähän, mikä mahdollistaa leikkuumerkkien tarkan tunnistamisen. Summa CameraControl ohjelmisto analysoi kameran kuvan salamannopeasti kohdistaen leikkurin välittömästi ja tarkasti leikkuumerkkienkohdalle. Ainutlaatuinen Tangentialleikkuripää: Elektronisesti ohjatulla terällä leikkaat äärimmäisen tarkasti ja helposti myöspaksumpiamateriaaleja. SUMMA KATALOGI

7

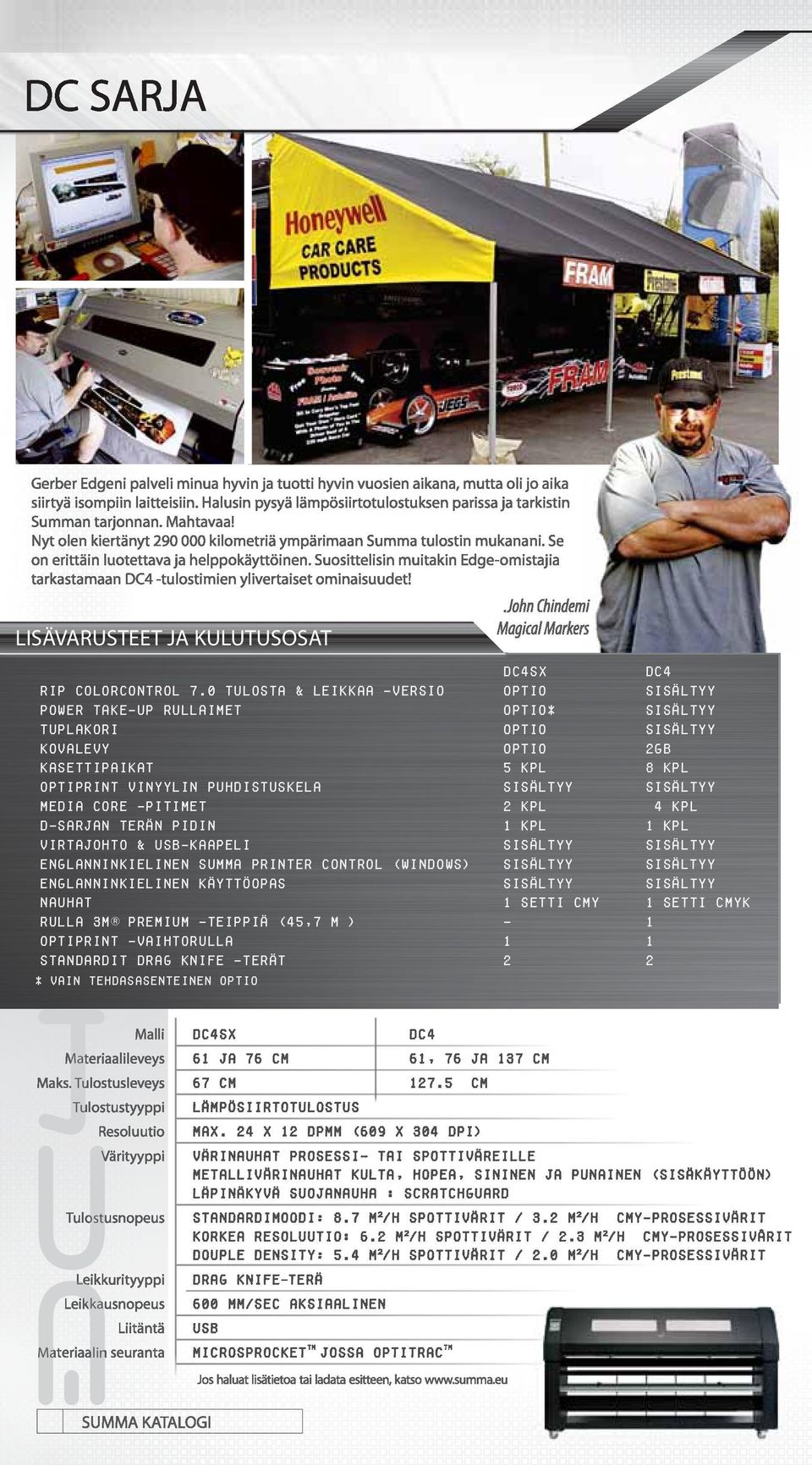

8 LISÄVARUSTEET JA KULUTUSOSAT RIP ColorControl 7.0 Tulosta & Leikkaa -versio Power Take-Up rullaimet Tuplakori Kovalevy Kasettipaikat OptiPrint vinyylin puhdistuskela Media Core -pitimet D-sarjan terän pidin Virtajohto & USB-kaapeli Englanninkielinen Summa Printer Control (Windows) Englanninkielinen käyttöopas Nauhat Rulla 3M Premium -teippiä (45,7 m ) OptiPrint -vaihtorulla Standardit Drag knife -terät * vain tehdasasenteinen optio Mat. Tu Tu V ost Le kka Materiaalin DC4sx Optio Optio* Optio Optio 5 kpl sisältyy 2 kpl 1 kpl 1 setti CMY 1 2 DC4 2GB 8 kpl 4 kpl 1 kpl 1 setti CMYK 1 1 2

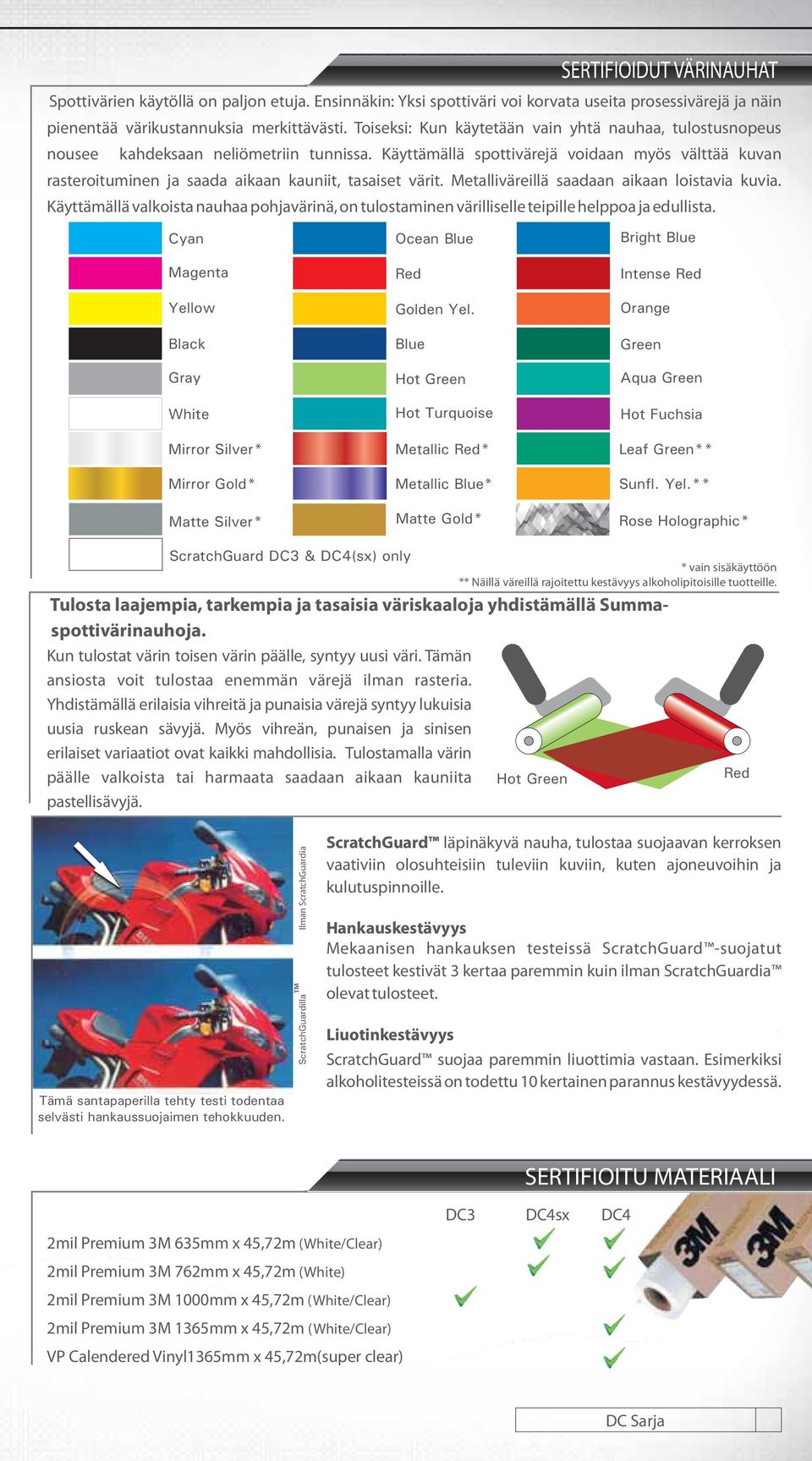

9 SERTIFIOIDUT VÄRINAUHAT Spottivärien käytöllä on paljon etuja. Ensinnäkin: Yksi spottiväri voi korvata useita prosessivärejä ja näin pienentää värikustannuksia merkittävästi. Toiseksi: Kun käytetään vain yhtä nauhaa, tulostusnopeus nousee kahdeksaan neliömetriin tunnissa. Käyttämällä spottivärejä voidaan myös välttää kuvan rasteroituminen ja saada aikaan kauniit, tasaiset värit. Metalliväreillä saadaan aikaan loistavia kuvia. Käyttämällä valkoista nauhaa pohjavärinä, on tulostaminen värilliselle teipille helppoa ja edullista. To Cyan Ocean Blue Bright Blue Magenta Yellow Black Gray White Mirror Silver* Mirror Gold* Matte Silver* Red Golden Yel. Blue Hot Green Hot Turquoise Metallic Red* Metallic Blue* Matte Gold* Intense Red Orange Green Aqua Green Hot Fuchsia Leaf Green** Sunfl. Yel.** Rose Holographic* ScratchGuard DC3 & DC4(sx) only * vain sisäkäyttöön ** Näillä väreillä rajoitettu kestävyys alkoholipitoisille tuotteille. Tulosta laajempia, tarkempia ja tasaisia väriskaaloja yhdistämällä Summaspottivärinauhoja. Kun tulostat värin toisen värin päälle, syntyy uusi väri. Tämän ansiosta voit tulostaa enemmän värejä ilman rasteria. Yhdistämällä erilaisia vihreitä ja punaisia värejä syntyy lukuisia uusia ruskean sävyjä. Myös vihreän, punaisen ja sinisen erilaiset variaatiot ovat kaikki mahdollisia. Tulostamalla värin päälle valkoista tai harmaata saadaan aikaan kauniita Hot Green pastellisävyjä. Red Tämä santapaperilla tehty testi todentaa selvästi hankaussuojaimen tehokkuuden. Ilman ScratchGuardia ScratchGuardilla ScratchGuard läpinäkyvä nauha, tulostaa suojaavan kerroksen vaativiin olosuhteisiin tuleviin kuviin, kuten ajoneuvoihin ja kulutuspinnoille. Hankauskestävyys Mekaanisen hankauksen testeissä ScratchGuard -suojatut tulosteet kestivät 3 kertaa paremmin kuin ilman ScratchGuardia olevat tulosteet. Liuotinkestävyys ScratchGuard suojaa paremmin liuottimia vastaan. Esimerkiksi alkoholitesteissä on todettu 10 kertainen parannus kestävyydessä. SERTIFIOITU MATERIAALI 2mil Premium 3M 635mm x 45,72m (White/Clear) 2mil Premium 3M 762mm x 45,72m (White) 2mil Premium 3M 1000mm x 45,72m (White/Clear) 2mil Premium 3M 1365mm x 45,72m (White/Clear) VP Calendered Vinyl1365mm x 45,72m(super clear) DC3 DC4sx DC4 DC Sarja

10

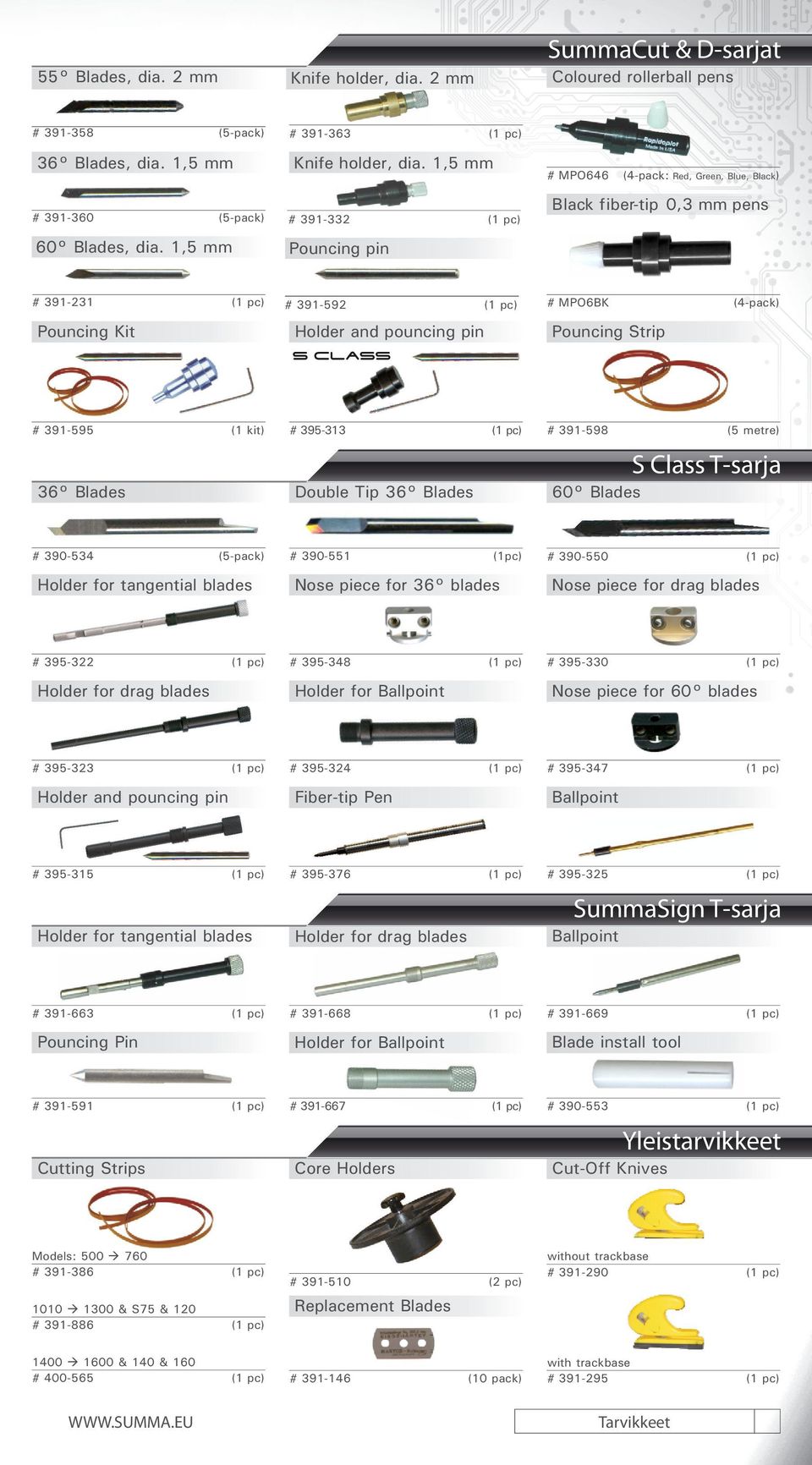

11 SummaCut & D-sarjat 55 Blades, dia. 2 mm # Coloured rollerball pens Knife holder, dia. 2 mm (5-pack) 36 Blades, dia. 1,5 mm # Knife holder, dia. 1,5 mm # MPO646 (4-pack: Red, Green, Blue, Black) Black fiber-tip 0,3 mm pens # (5-pack) 60 Blades, dia. 1,5 mm # Pouncing Kit # Pouncing pin # Holder and pouncing pin # (1 kit) # # MPO6BK (4-pack) Pouncing Strip # (5 metre) S Class T-sarja 36 Blades # Double Tip 36 Blades (5-pack) Holder for tangential blades # Holder for drag blades # (1pc) Nose piece for 36 blades # Holder for Ballpoint # # # Nose piece for drag blades # Nose piece for 60 blades Fiber-tip Pen Holder and pouncing pin # # Blades # Ballpoint # SummaSign T-sarja Holder for tangential blades # Pouncing Pin # Ballpoint Holder for drag blades # # Blade install tool Holder for Ballpoint # # Yleistarvikkeet Cutting Strips Core Holders Models: 500 à 760 # à 1300 & S75 & 120 # à 1600 & 140 & 160 # # Cut-Off Knives (2 pc) without trackbase # with trackbase # Replacement Blades # (10 pack) Tarvikkeet

12 Tarraleikkurin vakuuttavat suoritukset Alan laatustandardien ja toimintojen suunnan näyttäjä Vuodesta 1996 alkaen SummaCut leikkurit ovat olleet kansainvälisen alan johtomerkki niin leikkuritoimintojen kuin laatutasokriteerien perusteella. Summan erinomaista eurooppalaista kehitystyötä kuvastavat laitteen toimintaa mullistavat uudistukset vuonna 1999 ja Automaattinen OPOS X kohdistusjärjestelmä on ollut yksi Summan S-leikkurisarjan toimintaa kehittänyt ominaisuus. Järjestelmä on nykyisin integroitu uudistuneeseen Drag-knife -leikkuupäähän (tappiterätekniikka). SummaCut pystyy tunnistamaan leikattavan grafiikan leikkuumerkit perustarramateriaalien lisäksi heijastavilta, holografisilta tai peilaavilta pinnoilta sekä erilaisilta laminaateilta. SummaCut korjaa mahdolliset leikattavan työn virheet edistyneimpien algoritmien ja herkän sensoriteknologian avulla. Näiden ominaisuuksien ansiosta SummaCut on ylivoimainen leikkurivaihtoehto muotoon leikattavien materiaalien työstämiseen niin opaste- kuin tulostetuotantotaloihin. Summan tuotekehityksessä tiedetään, yksi tärkeimmistä ominaisuuksista leikkurin käytössä on työnseuranta. Juuri tästä syystä leikkurin rakentaminen aloitetaan aina patentoidusta MicroSprocket - telasta. Nämä laadukkaista materiaaleista valmistetut telat ovat läpimitoiltaan äärimmäisen tarkkamittaisia. Lisäksi jokainen tela päällystetään, mikä eliminoi käytön tai hapettumisen aiheuttaman heikentymisen ja muut häiriöt työnkulkutoiminnoissa. Hyvä ammattitaito on paljon muutakin kuin alhainen hinta. Siinä on kyse työn arvosta. Erinomaiset leikkuuominaisuudet ovatkin nostaneet edullisesti hinnoitellun SummaCut D60 -leikkurin yhdeksi markkinoiden suosituimmaksi tarraleikkuriksi. SUMMA KATALOGI

13

14 LEIKKUUMERKIT TUNNISTAVA OPOS EQUIPPED WITH Automaattinen OPOS -kohdistusjärjestelmä perustuu Optical Positioning -toimintoihin. Sen äärimmäisen herkkä X-sensoritekniikka lukee leikkuumerkit hyvinkin erilaisten materiaalien pinnasta. Täysin automatisoitu viivakoodeja lukeva työnkulkuprosessi varmistaa peräkkäisten töiden tarkan muotoon leikkaamisen. Työstettäessä useisiin leikkuueriin jaettua työtä, OPOS sensorit alkavat etsiä leikkuumerkintöjä heti uutta arkkia vaihdettaessa. Multiple Marker-merkinnöt: OPOS tunnistaa useita leikkuumerkintöjä samanaikaisesti työn edetessä. Multiple Marker- toiminnon ansiosta se voi lukea suurtakin työtä, tarkkuutta lainkaan menettämättä. Neljän pisteen leikkuupolku voi aiheuttaa epätarkkuutta. Tämän välttämiseksi OPOS pystyy tunnistamaan parhaimmillaan jopa 128 leikkuumerkkiä työn koosta tai tarvittavasta tarkkuudesta riippuen. MATERIAALIN KERÄYS Sitä mukaan kuin leikkaus etenee, valmis materiaali kerääntyy siististi yhteen materiaalikoriin (optiona D60-mallissa). Tämä minimoi pölyn ja leikkuujätteiden tarttumisen leikattuun tuotteeseen. Samalla estetään myös materiaalin ja likaisen lattian kosketus, jolloin vältetään työstettävän pinnan tuhoutuminen ja ylimääräisen lian tarttuminen leikkuupintaan. Materiaalikori myös järjestää tarrat ja muut materiaalit siististi käsitellessään useita töitä. 1 2 Optiotasot SummaCut D60-mallissa Jämerä metalliteline neljälle pyörällä (# ) Jämerä metalliteline kankaisella keräyskorilla ja neljällä pyörällä (# ) SummaCut D60FX Hinta-laatutason edelläkävijä SummaCut -laitesarjassa yhdisty erinomainen laadun ja hintatason suhde. SummaCut D60 FX voi työstää erinomaisesti lähes kaikkia yleisimpiä materiaalikokoja sen monipuolisten laitetoimintojen ja neljän monikäyttöisen materiaalipidikkeen ansiosta. Materiaalileveys Leikkausalue cm 1) >595 mm (61 cm) 2) >490 mm (50 cm) 3) >395 mm (40 cm) 4) >290 mm (A3) 5) >210 mm (A4) 6) >115 mm ( Sensor disabled) 1) 575 mm x 50 m 2) 470 mm x 50 m 3) 375 mm x 50 m 4) 270 mm x 50 m 5) 190 mm x 50 m 6) 95 mm x 50 Maks.leikkauspituus laajennetulla moodilla: 63cm SUMMA KATALOGI Lisää ominaisuuksia: Katso SummaCut D60 -perusmalli.

15 LAITTEEN ÄLYKKYYS OptiCut Overcut OverCut Start Position P o OverCut- toiminto p i d e n t ä ä ve k t o r i a kunkin kaaren alussa ja lopussa. Näin varmistetaaan, että kon ne leikkaa mallin kokonaisuudessaan aan läpi. läpi Ilman lm tätä toimintoa leikkauslinja ei välttämättä sulkeudu, mikä aiheuttaa ongelmia puolestaan perkaamisessa. Erityisesti dragk nife tappipääleikkureille kehitetty OptiCut-toiminto kompensoi muutoksia terän a s e n n o s s a without OPTiCut with OPTiCut varmistaen näin sen oikean asennon. Tämä tekniikka takaa optimaalisen leikkuujäljen koko terän käytön ajan. FLEXCUT-OMINAISUUDET MATERIAALIN SIIRTO stay on track y p

16 WINPLOT monipuolinen leikkuriohjelma Summa - leikkureiden WinPlot - leikkuriohjelma toimii kaikissa MicrosoftWindows -ympäristöissä. Ohjelman yhteensopivuus: -Winplot tukee kaikkia Summan leikkureita (SummaCut ja S-sarjan laitteita). - USB, RS 232 -sarjan, ethernet, centronics parallel ja muiden tulostimien porttien kanssa, jotka on asennettu verkon yli toimiviin järjestelmiin. Input : Kytkennät CorelDRAW, Illustrator ja muille ohjelmille, joilla siirretään muista sovelluksista.eps,.ai tai.dxf -tiedostoja. Edit: Mahdollisuus skaalata ja kääntää työn tiedostoja tarpeen mukaan. Output:! NESTING -toiminto on hyödyllinen työkalu yhdessä kopiointimahdollisuuksien kanssa. Winplot kääntää ja asemoi grafiikan tai toistuvat kuviot automaattisesti materiaalikäytön maksimoimiseksi.! PANELLING : Materiaalia suuremmat grafiikat voidaan jakaa leikkuueriin tai työstöpaneeleihin.! INTEGROINTIi: Yhdessä OPOS-kohdistusjärjestelmän kanssa viet tuotantosi aivan uudelle tasolle.!! MATERIAALIKERÄYS: Automaattinen toiminto kerää leikatun materiaalin. VÄRIN MUKAAN LEIKKAAMINEN MACSIGN CUT jokaisen leikkaustyön avustaja MacSign Cut Summa -leikkureissa Tiedostojen siirto-ohjelman yhteensopivuus myös: : Mac OS X (tai suurempi) Mac OS 9. MacSign Cut toimii siltana siirrettäessä esim. Illustrator, FreeHand, Canvas, Corel Draw tai muilla yleisillä ohjelmilla tallennettuja grafiikoita Summan tarraleikkurin käyttöön. Jokainen siirretty tiedosto näkyy leikkurin työlistalla ennen työstämistä, jolloin tiedostoja voidaan vielä tarpeen mukaan suurentaa, asemoida, kääntää, poistaa tai kopioida. Tiling -toiminto paneloi/ryhmittää tiedostot ja ohjaa laajojen grafiikkatiedostojen leikkaamisessa. Kokeile 30 päivää. Ohjelma tulee rekisteröidä virallisesti käyttöön viimeistään kokeiluajan umpeuduttua. Lue lisää : Summa bvba Rochesterlaan 6, 8470 Gistel, Belgium tel: fax: info@summa.eu Copyright 2011, Summa. Summa on Summa bvba:n rekisteröity tavaramerkki. Kaikki muut tuotenimet tai sloganit ovat Summan tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Oikeudet muutoksiin pidätetään. RevFI1105.
