1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Copyright Adobe Macromedia Software LLC. Kaikki oikeudet pidätetään. 2 OHJELMALISENSSI OHJELMALISENSSI tulee esiin, kun asennat ohjelmiston CD-ROMilta. Jos käytät kaikkea tai osaa CD-ROMilla tai laitteessa olevasta ohjelmistosta, hyväksyt OHJELMALISENSSIN ehdot. Tämän ohjeen selitykset olettavat, että osaat käyttää Windows- tai Macintosh-tietokonettasi. Tietoa käyttöjärjestelmästäsi saat käyttöjärjestelmäsi käyttöohjeesta tai Internetin Ohje-toiminnosta. Tässä käyttöhjeessa annetut näyttöjen ja menettelyjen kuvaukset koskevat ensisijaisesti Windows Vista -käyttöjärjestelmää Windows -ympäristöissä. Näytöt voivat vaihdella käyttöjärjestelmän versiosta riippuen. Tässä ohjeessa on viitteitä faksitoimintoon. Ota kuitenkin huomioon, että faksitoiminto ei ole saatavana joissakin maissa tai joillakin alueilla. Tämä opas sisältää PC-faksiohjainta ja PPD-ohjainta koskevia selityksiä. Huomaa kuitenkin, että PC-faksiohjain ja PPD-ohjain eivät ole saatavissa eivätkä esiinny ohjelmistossa asennettavaksi joissakin maissa tai joillakin alueilla. Tässä tapauksessa asenna englanninkielinen versio, jos haluat käyttää ohjainta. Tämä opas on valmisteltu hyvin huolellisesti. Jos sinulla on jotakin huomautettavaa tästä käyttöohjeesta, ota yhteyttä kauppiaaseesi tai lähimpään valtuutettuun huoltopalveluun. Tuotteelle on tehty tiukat laadunvalvonta- ja tarkastustoimenpiteet. Jos kaikesta huolimatta huomaat laitteessa vian tai muun ongelman, ota yhteyttä jälleenmyyjääsi tai lähimpään valtuutettuun huoltopalveluun. Laissa määrättyjä erikoistapauksia lukuun ottamatta SHARP ei vastaa vioista, jotka esiintyvät laitteen tai sen vaihtoehtojen käytön aikana, tai vioista, jotka aiheutuvat laitteen tai sen vaihtoehtojen asiattomasta käytöstä, tai muista vioista tai vahingoista, jotka aiheutuvat tuotteen käytöstä. ENERGY STAR -sertifikaatin saaneet tuotteet on suunniteltu suojelemaan ympäristöä erinomaisen energiatehokkuutensa ansiosta. ENERGY STAR -vaatimukset täyttävissä tuotteissa on yllä oleva logo. Ilman logoa olevat tuotteet eivät täytä ENERGY STAR -vaatimuksia. Takuu Vaikka tämä dokumentti on pyritty tekemään mahdollisimman tarkaksi ja hyödylliseksi, SHARP Corporation ei takaa asiasisällön paikkansapitävyyttä. Kaikkia tämän asiakirjan tietoja voidaan muuttaa ilmoittamatta asiasta ennakkoon. SHARP ei vastaa tämän käyttöoppaan käytöstä aiheutuneesta suorasta tai epäsuorasta tietojen menetyksestä tai muusta vahingosta. Copyright SHARP Corporation Kaikki oikeudet pidätetään. Kopiointi, muokkaus tai kääntäminen ilman kirjallista lupaa on kielletty, elleivät nämä tapahdu tekijänoikeuslakien mukaisesti. 3 Sisältö VAROITUKSET TEKNISET TIEDOT Perus tekniset tiedot / Kopiokoneen tekniset tiedot Automaattinen syöttölaite (standardilaite) 15 Tässä oppaassa olevat symbolit Virtaa koskevat huomautukset Asennusta koskevat huomautukset Tietoja tarvikkeista Taso Viimeistelijä Käsittelyä koskevia varotoimenpiteitä TARVIKKEET Melu- ja kemikaalipäästöt Rei'itysmoduuli Verkkokirjoittimen tekniset tiedot Verkkoskannerin tekniset ominaisuudet Osien nimitykset VIRRAN KÄYNNISTÄMINEN JA SAMMUTTAMINEN KÄYTTÖOHJEET JA MITEN NIITÄ KÄYTETÄÄN HÄVITYSOHJEET Hävitysohjeet käyttäjille (yksityiset kotitaloudet) Hävitysohjeet yrityskäyttäjille Kuinka lukea Käyttöopas LAITTEEN PÄÄKÄYTTÄJÄLLE Järjestelmäasetusten salasana Kaikkien lähetettyjen ja vastaanotettujen tietojen lähettäminen edelleen pääkäyttäjälle (asiakirjan hallintatoiminto) Tuotemerkit VAROITUKSET Tässä oppaassa olevat symbolit Koneen turvallisen käytön varmistamiseksi tässä käyttöohjeessa käytetään erilaisia turvallisuutta koskevia symboleita. Turvallisuussymbolit luokitellaan alla olevien selitysten mukaisesti. Varmista, että ymmärrät symbolien tarkoituksen, kun luet opasta. VAROITUS! KUUMA PURISTUSKOHTA PYSY ETÄÄLLÄ VAROITUS Viittaa kuoleman vaaraan tai vakavaan loukkaantumiseen. HUOMAUTUS Viittaa loukkaantumisen vaaraan ihmiselle tai esinevahinkoon. Symbolien tarkoitus KIELLETYT TOIMET ÄLÄ PURA OSIIN PAKOLLISET TOIMET Virtaa koskevat huomautukset VAROITUS Liitä verkkojohto vain annetut jännite- ja virtavaatimukset täyttävään pistorasiaan. Varmista, että pistorasia on maadoitettu. Älä käytä jatkojohtoa tai adapteria muiden laitteiden liittämiseen koneen käytössä olevaan pistorasiaan. Epäsopivan virtalähteen käyttö voi aiheuttaa tulipalon tai sähköiskun. * Virtavaatimukset on ilmoitettu laitteen vasemman sivun vasemmanpuoleisessa alakulmassa olevassa nimikyltissä. Älä vahingoita tai muokkaa virtajohtoa. Painavien esineiden asettaminen virtajohdon päälle, sen vetäminen tai sen taivuttaminen väkisin vaurioittaa johtoa ja aiheuttaa tulipalon tai sähköiskun.

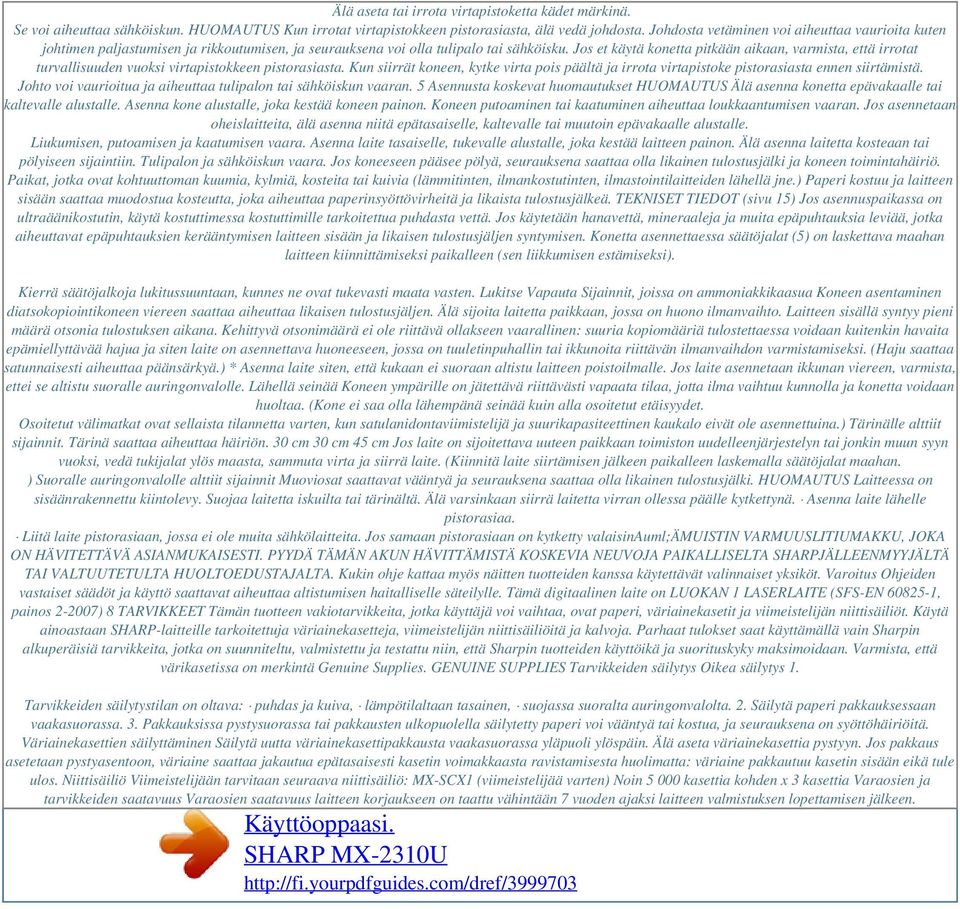

3 Älä aseta tai irrota virtapistoketta kädet märkinä. Se voi aiheuttaa sähköiskun. HUOMAUTUS Kun irrotat virtapistokkeen pistorasiasta, älä vedä johdosta. Johdosta vetäminen voi aiheuttaa vaurioita kuten johtimen paljastumisen ja rikkoutumisen, ja seurauksena voi olla tulipalo tai sähköisku. Jos et käytä konetta pitkään aikaan, varmista, että irrotat turvallisuuden vuoksi virtapistokkeen pistorasiasta. Kun siirrät koneen, kytke virta pois päältä ja irrota virtapistoke pistorasiasta ennen siirtämistä. Johto voi vaurioitua ja aiheuttaa tulipalon tai sähköiskun vaaran. 5 Asennusta koskevat huomautukset HUOMAUTUS Älä asenna konetta epävakaalle tai kaltevalle alustalle. Asenna kone alustalle, joka kestää koneen painon. Koneen putoaminen tai kaatuminen aiheuttaa loukkaantumisen vaaran. Jos asennetaan oheislaitteita, älä asenna niitä epätasaiselle, kaltevalle tai muutoin epävakaalle alustalle. Liukumisen, putoamisen ja kaatumisen vaara. Asenna laite tasaiselle, tukevalle alustalle, joka kestää laitteen painon. Älä asenna laitetta kosteaan tai pölyiseen sijaintiin. Tulipalon ja sähköiskun vaara. Jos koneeseen pääsee pölyä, seurauksena saattaa olla likainen tulostusjälki ja koneen toimintahäiriö. Paikat, jotka ovat kohtuuttoman kuumia, kylmiä, kosteita tai kuivia (lämmitinten, ilmankostutinten, ilmastointilaitteiden lähellä jne.) Paperi kostuu ja laitteen sisään saattaa muodostua kosteutta, joka aiheuttaa paperinsyöttövirheitä ja likaista tulostusjälkeä. TEKNISET TIEDOT (sivu 15) Jos asennuspaikassa on ultraäänikostutin, käytä kostuttimessa kostuttimille tarkoitettua puhdasta vettä. Jos käytetään hanavettä, mineraaleja ja muita epäpuhtauksia leviää, jotka aiheuttavat epäpuhtauksien kerääntymisen laitteen sisään ja likaisen tulostusjäljen syntymisen. Konetta asennettaessa säätöjalat (5) on laskettava maahan laitteen kiinnittämiseksi paikalleen (sen liikkumisen estämiseksi). Kierrä säätöjalkoja lukitussuuntaan, kunnes ne ovat tukevasti maata vasten. Lukitse Vapauta Sijainnit, joissa on ammoniakkikaasua Koneen asentaminen diatsokopiointikoneen viereen saattaa aiheuttaa likaisen tulostusjäljen. Älä sijoita laitetta paikkaan, jossa on huono ilmanvaihto. Laitteen sisällä syntyy pieni määrä otsonia tulostuksen aikana. Kehittyvä otsonimäärä ei ole riittävä ollakseen vaarallinen: suuria kopiomääriä tulostettaessa voidaan kuitenkin havaita epämiellyttävää hajua ja siten laite on asennettava huoneeseen, jossa on tuuletinpuhallin tai ikkunoita riittävän ilmanvaihdon varmistamiseksi. (Haju saattaa satunnaisesti aiheuttaa päänsärkyä.) * Asenna laite siten, että kukaan ei suoraan altistu laitteen poistoilmalle. Jos laite asennetaan ikkunan viereen, varmista, ettei se altistu suoralle auringonvalolle. Lähellä seinää Koneen ympärille on jätettävä riittävästi vapaata tilaa, jotta ilma vaihtuu kunnolla ja konetta voidaan huoltaa. (Kone ei saa olla lähempänä seinää kuin alla osoitetut etäisyydet. Osoitetut välimatkat ovat sellaista tilannetta varten, kun satulanidontaviimistelijä ja suurikapasiteettinen kaukalo eivät ole asennettuina.) Tärinälle alttiit sijainnit. Tärinä saattaa aiheuttaa häiriön. 30 cm 30 cm 45 cm Jos laite on sijoitettava uuteen paikkaan toimiston uudelleenjärjestelyn tai jonkin muun syyn vuoksi, vedä tukijalat ylös maasta, sammuta virta ja siirrä laite. (Kiinnitä laite siirtämisen jälkeen paikalleen laskemalla säätöjalat maahan. ) Suoralle auringonvalolle alttiit sijainnit Muoviosat saattavat vääntyä ja seurauksena saattaa olla likainen tulostusjälki. HUOMAUTUS Laitteessa on sisäänrakennettu kiintolevy. Suojaa laitetta iskuilta tai tärinältä. Älä varsinkaan siirrä laitetta virran ollessa päälle kytkettynä. Asenna laite lähelle pistorasiaa. Liitä laite pistorasiaan, jossa ei ole muita sähkölaitteita. Jos samaan pistorasiaan on kytketty valaisinauml;ämuistin VARMUUSLITIUMAKKU, JOKA ON HÄVITETTÄVÄ ASIANMUKAISESTI. PYYDÄ TÄMÄN AKUN HÄVITTÄMISTÄ KOSKEVIA NEUVOJA PAIKALLISELTA SHARPJÄLLEENMYYJÄLTÄ TAI VALTUUTETULTA HUOLTOEDUSTAJALTA. Kukin ohje kattaa myös näitten tuotteiden kanssa käytettävät valinnaiset yksiköt. Varoitus Ohjeiden vastaiset säädöt ja käyttö saattavat aiheuttaa altistumisen haitalliselle säteilylle. Tämä digitaalinen laite on LUOKAN 1 LASERLAITE (SFS-EN , painos ) 8 TARVIKKEET Tämän tuotteen vakiotarvikkeita, jotka käyttäjä voi vaihtaa, ovat paperi, väriainekasetit ja viimeistelijän niittisäiliöt. Käytä ainoastaan SHARP-laitteille tarkoitettuja väriainekasetteja, viimeistelijän niittisäiliöitä ja kalvoja. Parhaat tulokset saat käyttämällä vain Sharpin alkuperäisiä tarvikkeita, jotka on suunniteltu, valmistettu ja testattu niin, että Sharpin tuotteiden käyttöikä ja suorituskyky maksimoidaan. Varmista, että värikasetissa on merkintä Genuine Supplies. GENUINE SUPPLIES Tarvikkeiden säilytys Oikea säilytys 1. Tarvikkeiden säilytystilan on oltava: puhdas ja kuiva, lämpötilaltaan tasainen, suojassa suoralta auringonvalolta. 2. Säilytä paperi pakkauksessaan vaakasuorassa. 3. Pakkauksissa pystysuorassa tai pakkausten ulkopuolella säilytetty paperi voi vääntyä tai kostua, ja seurauksena on syöttöhäiriöitä. Väriainekasettien säilyttäminen Säilytä uutta väriainekasettipakkausta vaakasuorassa yläpuoli ylöspäin. Älä aseta väriainekasettia pystyyn. Jos pakkaus asetetaan pystyasentoon, väriaine saattaa jakautua epätasaisesti kasetin voimakkaasta ravistamisesta huolimatta: väriaine pakkautuu kasetin sisään eikä tule ulos. Niittisäiliö Viimeistelijään tarvitaan seuraava niittisäiliö: MX-SCX1 (viimeistelijää varten) Noin kasettia kohden x 3 kasettia Varaosien ja tarvikkeiden saatavuus Varaosien saatavuus laitteen korjaukseen on taattu vähintään 7 vuoden ajaksi laitteen valmistuksen lopettamisen jälkeen.

4 Varaosat ovat laitteen osia, jotka voivat rikkoutua laitteen tavallisen käytön yhteydessä, kun taas osat, jotka tavallisesti ylittävät tuotteen käyttöiän, eivät ole varaosia. Myös kulutustavaroita on saatavilla 7 vuotta laitteen valmistamisen jälkeen. 9 Melu- ja kemikaalipäästöt Melupäästöjen arvot Melupäästöjen arvot mitattuna ISO7779:n mukaisesti on lueteltu oikealla. Äänitehotaso LWAd Äänenpaineen taso LpA (todellinen mittaustulos) 7.5 B 3.6 B Tulostamistila (jatkuva tulostus) Valmiustila Sivullisten sijainti Käyttäjän sijainti Sivullisten sijainti Käyttäjän sijainti 50 db(a) 52 db(a) 19 db(a) 19 db(a) Tulostamistila (jatkuva tulostus) Valmiustila (Matalan tehotason tila) Päästön tiheys (mitattuna RALUZ122:n mukaisesti: Painos Kesäk. 2006) Mitatut kemikaalit Otsoni Pöly Styreeni Bentseeni Kun kopiokone on käytössä Kopiokoneen kunto Väri Mustavalko Väri Mustavalko Väri Mustavalko Väri Mustavalko Väri TVOC Valmiustilassa Mustavalko Väritila Diffuusionopeus 3,0 mg/h tai alle 1,5 mg/h tai alle 4,0 mg/h tai alle 1,8 mg/h tai alle 1,0 mg/h tai alle 0,05 mg/h alle 18 mg/h tai alle 10 mg/h tai alle 2,0 mg/h tai alle 10 Osien nimitykset Automaattinen asiakirjan syöttölaite Etukansi Ulostulotaso (Keskikaukalo) Käyttöpaneeli Oikea lokero [VIRTA]-näppäin ( Ohisyöttötaso Pääkytkin Taso 1 Taso 2 (kun paperin syöttötaso on asennettuna)* Taso 3 (kun paperin syöttötaso on asennettuna)* Taso 4 (kun paperin syöttötaso on asennettuna)* ) 7 8 * Oheislaite VIRRAN KÄYNNISTÄMINEN JA SAMMUTTAMINEN Tässä laitteessa on kaksi virtakytkintä. Pääkytkin on alavasemmalla etukannen takana (se on avattava). Toinen virtakytkin on [VIRTA]-näppäin ( ) käyttöpaneelissa. Virran kytkeminen päälle (1) Kytke pääkytkin " " -asentoon. ) painamalla. (2) Kytke virta päälle [VIRTA]-näppäintä ( Virran kytkeminen pois päältä (1) Kytke virta pois [VIRTA]-näppäintä ( (2) Kytke pääkytkin " " -asentoon. ) painamalla. Pääkytkin Virran merkkivalo [VIRTA]näppäin Kun käännät virran pois päältä, varmista että myös käyttöpaneelin merkkivalot sammuvat. Sähkökatkoksen tai muun syyn takia, joka aiheuttaa koneen äkillisen sammumisen, kytke koneen virta uudestaan päälle ja sitten sammuta kone noudattaen oikeita kopiota/min 13 kopiota/min. 11 kg (160 paunaa) 851 mm (L) 623 mm (S) (33-32/64" (L) 24-34/64" (S)) (Kun ohisyöttötaso levitettynä) Käyttöolosuhteet 10 C (54 F) - 30 C (86 F) (85 % % RH) Paikallisjännite ±10 % (virtavaatimukset on ilmoitettu laitteen vasemmanpuoleisessa alakulmassa olevassa nimikyltissä.) Tallennus Maks. paperin syöttö / maks. kapasiteetti Jatkuva kopiointi Paperin syöttö / kapasiteetti Käyttäen 80 g/m² (21 paunan) painoista paperia arkkia neljällä tasolla (500 4) plus 100-arkin ohisyöttötaso Käyttäen 80 g/m² (21 paunan) painoista paperia Maks. 999 kopiota Vakio: 1 GB kovalevy: 160 GB 1 GB = miljoona tavua kun viitataan kovalevyn kapasiteettiin. Todellinen formatoitu kapasiteetti on alempi. 10 C (54 F) - 35 C (91 F) (20 % - 60 % RH) Kopioinnin suhteet Samankokoinen: 1:1 ± 0,8 % Suurennus: 115 %, 122 %, 141 %, 200 %, 400 % Pienennys: 25 %, 50 %, 70 %, 81 %, 86 % Zoomausalue: % ( % käyttäen RSPF:tä) 1 % portailla, yhteensä 376 porrasta. 500 arkkia yhdellä tasolla plus 100-arkin ohisyöttötaso: * Jatkuva nopeus samalle alkuperäislähteelle: Kopiointi saattaa keskeytyä hetkeksi jotta kuvanlaatu stabiloidaan. 15 TEKNISET TIEDOT Automaattinen syöttölaite (standardilaite) Nimi Asiakirjan syöttötasojen tyypit Alkuperäiset paperikoot Kääntävä yhden syötön syöttölaite (RSPF) Kääntävä yhden syötön syöttölaite (RSPF) A3 (11" 17") to A5 (5-1/2" 8-1/2") Paperin paino Alkuperäiset paperityypit paunaa) Kaksipuolinen 50 g/m² (13 paunaa) g/m² (28 paunaa) Ohut paperi 35 g/m² (9 paunaa) - 49 g/m² (13 paunaa) Ohut paperi 50 g/m² (13 paunaa) g/m² (32 Skannausnopeus (kopio) Väri: 36 arkkia/minuutti (yksipuolinen) (A4 (8-1/2" 11") vaakasuora) ( dpi) Paperin säilytyskapasiteetti (33/64")) M/V: 50 arkkia/minuutti (yksipuolinen) (A4 (8-1/2" 11") vaakasuora) ( dpi) 100 arkkia (80 g/m² (21 paunaa)) (tai maksimi pinkan korkeus 13 mm Taso Taso 1 Nimi (MX-DE12) Paperikoot Käytettävissä oleva paperi Paperikapasiteetti (MX-DE13) (MX-DE14) A3 (11" 17") - A5R (5-1/2" 8-1/2"R) 60 g/m² (16 paunaa) g/m² (56 paunaa) 500 arkkia (500 2) (500 3) Paino Taso 2 Taso 3 Mitat (22-61/64" (L) 22-46/64" (S) 15-1/64" (K)) MX-DE12: Keskim. 21 kg (46 paunaa) MX-DE13: Keskim. 23 kg (51 paunaa) MX-DE14: Keskim. 28 kg (61 paunaa) 583 mm (L) x 577 mm (S) x 382 mm (K) Viimeistelijä Nimi Paperikoot Käytettävissä oleva paperi Tasojen lkm Viimeistelijä (MX-FN17) Paperikoot Paperin paino Taso 1 Ei nidottu A3 leveä (12" 18") / A3 (11" 17") / B4 (8-1/2" 14"): 250 arkkia A4 (8-1/2" 11") / A4R (8-1/2" 11"R) / B5 / B5R (7-1/4" 10-1/2"R) / A5R (5-1/2" Tason kapasiteetti (80g/m² (21 paunaa)) Nitojatoiminto 8-1/2"R) : 500 arkkia A3 (11" 17") / B4 (8-1/2" 14"): 30 yksikköä tai 250 arkkia A4 (8-1/2" 11") /A4R (8-1/2" 11"R) / B5 (7-1/4" 10-1/2"R): 30 yksikköä tai 500 arkkia Mitat Kun luovutustaso on avattuna 612 mm (L) x 593 mm (S) x 198 mm (K) (24-6/64" (L) 23-22/64" (S) 7-51/64" (K)) Riippuu syöttölaitteen teknisistä ominaisuuksista 55 g/m² (15 paunaa) g/m² (68 paunaa) Niitin sijainti Tarvittava virtalähde Paino Maks. lkm nidottuja arkkeja Maks.

5 lkm 50 arkkia (A4 (8-1/2" 11"), A4R (8-1/2" 11"R), B5 Maks. lkm 30 arkkia (A3 (11" 17"), B4 (8-1/2" 14")) 3 sijaintia (edessä, takana tai molemmat) Syötetään tästä laitteesta Keskim. 12 kg (26 paunaa) Kun luovutustaso on suljettuna 428 mm (L) x 593 mm (S) x 198mm (K) (16-55/64" (L) 23-22/64" (S) 7-51/64" (K)) 16 Rei'itysmoduuli Rei'itysmoduuli (MX-PN11A, MX-PN11B, MX-PN11C, MX-PN11D) Nimi viimeistelijälle A3 (11" 17") - B5R (7-1/4" 10-1/2"R) Paperin koko rei'itysmoduulille Ei pysty rei'ittämään erikoispapereita, kuten OHP. MX-PN11A 2 reikää MX-PN11B 3 reikää Reiät MX-PN11C 4 reikää MX-PN11D 4 reikää (leveä) Tarvittava virtalähde Paino Mitat (3-55/64" (L) 18-50/64" (S) 5-26/64" (K)) Virta saadaan viimeistelijästä Keskim. 3 kg (7 paunaa) 98 mm (L) x 477 mm (S) x 137 mm (K) 17 TEKNISET TIEDOT Verkkokirjoittimen tekniset tiedot Tyyppi Jatkuvan tulostuksen nopeus Tarkkuus samanarvoinen kuin 9600 x 600 dpi Vakio Sivun kuvauskieli Vaihtoehdot SAPL-c *1 PCL6-emulaatio *3 PS3-emulaatio *2 *3 Yhteensopivat protokollat TCP/IP, IPv4/IPv6, IPX/SPX, NetBEUI, IPP, EtherTalk *2 Windows 2000, Windows XP, Windows 2000 Server, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7 Yhteensopiva käyttöjärjestelmä Macintosh (Mac OS 9. 0 ~ 9.2.2, OS X , , 10.4 ~ , 10.5 ~ , 10.6 ~ )*2 *1: SAPL on lyhenne sanoista Sharp Advanced Printing Language. *2: Kun varustettu PS-laajennussarjalla (MX-PK11). *3: Kun varustettu tulostimen laajennussarjalla (MX-PB14). Sisäänrakennettu tyyppi Sama kuin jatkuvan kopioinnin nopeus Datan prosessointi: dpi, Tulostus: dpi, Sisäiset kirjasimet (vaihtoehdot) Muisti Liitäntä 80 kirjasinta PCL:lle, 136 kirjasinta PS3-emulaatiolle Laitteen laitemuisti ja kovalevy 10BASE-T/100BASE- TX/1000BASE-T, USB 2.0 (suurnopeustila) Verkkoskannerin tekniset ominaisuudet Tyyppi Skannauksen tarkkuus (pää pystysuunta) dpi *1 (pullscan-toiminto) M/V Väri Skannausnopeus Perustilassa käyttäen Sharp:in standardipaperia (A4 (8-1/2" 11") (A4 (8-1/2" 11") vaakataso) -koko 6%:n peitolla) ja automaattinen värintunnistus pois kytkettynä. Nopeus vaihtelee riippuen alkuperäiskappaleen tiedon määrästä. 10BASE-T/100BASE- TX/1000BASE-T, Liitäntä USB 2.0 (USB-muistiskannauksen aikana) Yhteensopivat protokollat TCP/IP (IPv4) Pull scan-toiminto (TWAIN) Yhteensopiva OS *2 2003, Windows Vista, Windows Server 2008, Windows 7 Windows 2000, Windows XP, Windows 2000 Server, Windows Server *1: Sinun tulee pienentää skannauskokoa kun nostat tarkkuutta. *2: On olemassa tilanteita, jolloin yhteyttä ei pystytä luomaan. Ota yhteyttä paikalliseen jälleenmyyjääsi lisätietojen saamiseksi. *3: XPS (XML paperia koskevat määrittelyt) Ohjain 50 arkkia/minuutti (yksipuolinen) 50 arkkia/minuutti (yksipuolinen) dpi (push-scan-toiminto) Tulostusformaatti (Harmaasävy/väri) TIFF, PDF, salattu PDF, XPS *3 Pakkausmenetelmä: JPEG (korkea, keskitason, ja matala pakkaaminen) TWAINyhteensopiva Väriskanneri dpi, dpi, dpi, dpi M/V TIFF, PDF, salattu PDF, XPS *3 Pakkausmenetelmä: tietojen purkaminen, G3 (MH), G4 (MMR) 18 HÄVITYSOHJEET Hävitysohjeet käyttäjille (yksityiset kotitaloudet) Euroopan unioni Huomio: Jos haluat hävittää tämän laitteen, älä käytä tavallista jätesäiliötä! Käytetyt sähkö- ja elektroniikkalaitteet pitää hävittää erikseen noudattamalla lainsäädäntöä, joka takaa vanhojen sähkö- ja elektroniikkalaitteiden oikean käsittelyn, keräämisen ja kierrättämisen. EU-lainsäädännön mukaan yksityiset kotitaloudet EU:n jäsenvaltioissa voivat palauttaa käytetyt sähkö- ja elektroniikkalaitteet määrättyihin keräyspaikkoihin ilmaiseksi*. Joissakin maissa* paikalliset jälleenmyyjät voivat myös ottaa vanhan tuotteen vastaan ilmaiseksi, jos asiakas ostaa vastaavan uuden tuotteen. *) Pyydä lisätietoja paikallisviranomaisilta. Jos käytetyissä sähkö- tai elektroniikkalaitteissa käytetään paristoja tai akkuja, hävitä nämä tuotteet etukäteen erikseen lakien mukaisesti. Hävittämällä tuotteen asiamukaisesti autat varmistamaan, että jätteet käsitellään, kerätään ja kierrätetään asianmukaisella tavalla. Näin vältytään haitallisilta ympäristö- ja terveysvaikutuksilta, joita jätteen epäasianmukainen käsittely voisi aiheuttaa. Muut maat EU:n ulkopuolella Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja pyydä ohjeita tuotteen asianmukaiseen hävittämiseen. Sveitsi: Käytetyt sähkö- ja elektroniikkalaitteet voidaan palauttaa jälleenmyyjälle maksutta, vaikka et osta uutta tuotetta. Muut keruutavat on lueteltu sivuilla www. swico.ch ja Huomio: Tuote on merkitty tällä symbolilla. Tämä tarkoittaa, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalouden yleisjätteiden joukossa. Näille tuotteille on olemassa erillinen keräysjärjestelmä. Hävitysohjeet yrityskäyttäjille Euroopan unioni Jos tuotetta on käytetty yrityskäytössä, ja haluat hävittää sen, ota yhteys SHARP-jälleenmyyjään, joka antaa sinulle lisäohjeita tai ottaa tuotteen vastaan. Sinulta saatetaan veloittaa tuotteen vastaanottamisesta ja kierrätyksestä johtuvat kustannukset. Paikalliset keräyspisteet saattavat ottaa vastaan pienet tuotteet (ja pienet määrät). Espanja: Ota yhteyttä keruujärjestelmän ylläpitäjään tai paikallisiin viranomaisiin käytettyjen tuotteiden luovutusta koskien. Muut maat EU:n ulkopuolella Jos haluat hävittää tämän tuotteen, ota yhteys paikallisiin viranomaisiin ja pyydä ohjeita tuotteen asianmukaiseen hävittämiseen Pääkäyttäjä Nimi: Ota yhteyttä: Tämän sivun kääntöpuolelle on painettu laitteen pääkäyttäjän tarvitsemaa tietoa.

6 (Irrota tämä sivu käyttöohjeesta ja säilytä sitä turvallisessa paikassa. Täytä lisäksi pääkäyttäjän nimi ja pääkäyttäjän yhteystiedot vasemmanpuoleiseen marginaaliin.) 21 LAITTEEN PÄÄKÄYTTÄJÄLLE Järjestelmäasetusten salasana Salasana vaaditaan laitteen järjestelmäasetusten muuttamiseksi käyttäen pääkäyttäjän oikeuksia. Järjestelmäasetuksia voidaan muuttaa joko käyttöpaneelin tai tietokoneen internetselaimen kautta. Koneen käyttökuntoon saattamisen jälkeen katso käyttöohjeen kohdasta [JÄRJESTELMÄASETUKSET] asettaaksesi uuden salasanan. Pääkäyttäjän salasana on sama käyttöpaneelissa ja websivustolla, eli sanasana joka vaihdetaan käyttöpaneelissa on voimassa kun websivustoon kirjaudutaan sisään. Salasana tämän laitteen kautta sisäänkirjautumiseen Tehdasasetettu oletussalasana laitteelle on "admin" Salasana tietokoneen kautta sisäänkirjautumiseen On kaksi tiliä, jotka voivat kirjautua sisään internetselaimesta: "Pääkäyttäjä" ja "Käyttäjä". Tehdasasetetut oletussalasanat kummallekin tilille näytetään oikealle puolella. Sisäänkirjautuminen "Pääkäyttäjänä" sallii sinun hallinnoida kaikkia asetuksia, jotka ovat saatavilla, internet-selaimen kautta. Tili Käyttäjä Pääkäyttäjä users admin Salasana users admin Pidä huolta siitä, ettet unohda juuri asetettuja pääkäyttäjän salasanoja. Kaikkien lähetettyjen ja vastaanotettujen tietojen lähettäminen edelleen pääkäyttäjälle (asiakirjan hallintatoiminto) Tätä toimintoa käytetään edelleenlähetettäessä kaikki lähetetty ja vastaanotettu data määrättyyn paikkaan (Skannaa sähköpostiin -osoite, Skannaa FTP:lle -osoite, Skannaa verkkokansioon -osoite tai Skannaa työpöydälle -osoite). Laitteen pääkäyttäjä voi käyttää toimintoa kaiken lähetetyn ja vastaanotetun datan arkistoimista varten. Voit määrittää asiakirjanhallinnan asetukset valitsemalla [Sovellusasetukset] ja sitten [Asiakirjan hallinnan toiminnat] WWW-sivun valikosta. (Pääkäyttäjän oikeudet tarvitaan.) Vastaanotetun ja lähetetyn datan muoto-, valotus- ja tarkkuusasetukset pysyvät voimassa, kun data lähetetään edelleen. Kun edelleenlähetys on käytössä tietojen lähetykseen faksitilassa, [Suora lähetys]-näppäin ei näy kosketusnäytössä. Nopeaa online-lähetystä ja numeronvalintaa kaiutinta käyttämällä ei voi käyttää. (Irrota tämä sivu käyttöohjeesta ja säilytä sitä turvallisessa paikassa.) 22 Tuotemerkit Seuraavia tavaramerkkejä ja rekisteröityjä tavaramerkkejä käytetään yhdessä laitteen ja sen oheislaitteiden ja lisävarusteiden kanssa. Microsoft, Windows, Windows 2000, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7 ja Internet Explorer ovat Microsoft Corporation rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja muissa maissa. PostScript on Adobe Systems Incorporatedin rekisteröity tavaramerkki. Adobe ja Flash ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja muissa maissa. Adobe, Adobe-logo, Acrobat, Adobe PDF -logo ja Reader ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja muissa maissa. Macintosh, Mac OS, AppleTalk, EtherTalk ja LaserWriter ovat Apple Inc.:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa Sharpdesk on Sharp Corporationin tavaramerkki. Sharp OSA on Sharp Corporationin tavaramerkki. RealVNC on RealVNC Limitedin tavaramerkki. Kaikki muut tavaramerkit ja tekijänoikeudet ovat niiden omistajien omaisuutta. Candid ja Taffy ovat Monotype Imaging, Inc.:n Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. CG Omega, CG Times, Garamond Antiqua, Garamond Halbfett, Garamond Kursiv, Garamond ja Halbfett Kursiv ovat Monotype Imaging, Inc.:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Albertus, Arial, Coronet, Gill Sans, Joanna ja Times New Roman ovat The Monotype Corporationin Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Avant Garde, ITC Bookman, Lubalin Graph, Mona Lisa, Zapf Chancery ja Zapf Dingbats ovat International Typeface Corporationin Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Clarendon, Eurostile, Helvetica, Optima, Palatino, Stempel Garamond, Times ja Univers ovat Heidelberger Druckmaschinen AG:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa, yksinkäyttöoikeudella Linotype Library GmbH:n kautta, joka on Heidelberger Druckmaschinen AG:n kokonaan omistama tytäryhtiö. Apple Chancery, Chicago, Geneva, Monaco ja New York ovat Apple Inc. :n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. HGGothicB, HGMinchoL, HGPGothicB ja HGPMinchoL ovat Ricoh Company, Ltd.:n tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Wingdings on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Marigold ja Oxford ovat Arthur Bakerin tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Antique Olive on Marcel Oliven tavaramerkki ja se voi olla rekisteröity tietyissä maissa. Hoefler Text on Johnathan Hoeflerin tavaramerkki ja se voi olla rekisteröity tietyissä maissa. ITC on International Typeface Corporationin Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröity tavaramerkki ja se voi olla rekisteröity tietyissä maissa. Agfa on Agfa-Gevaert Groupin tavaramerkki ja se voi olla rekisteröity tietyissä maissa. Intellifont, MicroType ja UFST ovat Monotype Imaging, Inc.

7 Powered by TCPDF ( :n Yhdysvaltojen patentti- ja tavaramerkkivirastossa rekisteröityjä tavaramerkkejä ja ne voivat olla rekisteröityjä tietyissä maissa. Macintosh ja TrueType ovat Apple Inc.:n Yhdysvaltojen patentti- ja tavaramerkkivirastossa ja muissa maissa rekisteröityjä tavaramerkkejä. PostScript on Adobe Systems Incorporatedin tavaramerkki ja se voi olla rekisteröity muissa maissa. HP, PCL, FontSmart ja LaserJet ovat Hewlett-Packard Companyn tavaramerkkejä ja ne voivat olla rekisteröityjä muissa maissa. Monotype Imagingin UFST-tuotteessa oleva Type 1 -prosessori on Electronics For Imaging Inc.:n alilisenssillinen tuote. Kaikki muut tavaramerkit ovat niiden omistajien omaisuutta. SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D Hamburg 23 MX2310U ALOITUSOPAS PAINETTU RANSKASSA TINSZ4875GHZ2.
