1 Rev. Date: Description 01 09/2015 Page:01 New Revision Page:26 New picture built-in dishwasher Page:34 Additional picture for discharge Page:35 Additional picture for discharge Page:38 New picture for KiteC Page:40 User interface Tucan cancelled Page:40 New user interface CrissCross Page:41 New user interface Jackdaw and Budgie 02 05/2016 Page:02 Spare part no. USB cancelled Page:11 New main electronics EWX14 Page:16 New main electronics EDR14 Page:17 New main electronics EDR16 Page:18 New picture for EDW500 Page:37 New picture for plug connection Page:38 New user interface VCU+ Page:41 New picture for Kingfisher ESSE-N, BRE

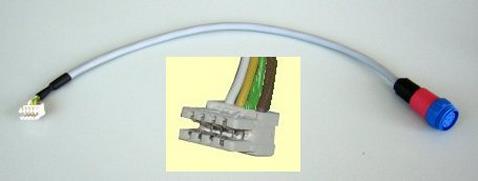

2 Sidekick PC - AMI Interface liittimien käyttö Liittimien sopivuus piirikortteihin Version 3 USB Modul, Interface AMI v3.0 ref /2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /4 Service Kit ref /4 JST XA ref /2 Liitäntäjohto ref /0 MACS Kaapeli ref /6 ESSE-N, BRE

3 Sidekick PC - AMI Interface liittimien käyttö Liittimien sopivuus piirikortteihin Version 1 Version 2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /8 ref /4 JST XA ref /2 MACS Kaapeli ref /6 ESSE-N, BRE

4 Liitinrungon muokkaus Tietyt liittimet liitin eivät mahdu piirikortin liittimeen kotelon aukosta. Siksi suosittelemme leikkaamaan liittimen lukitushakasen pois. Katso kuva oikealla. Tietyissä tapauksissa liitin ei sovi piirikortin vastavaan liittimeen. Siksi suosittelemme leikkaamaan liittimen ohjausnystyrät pois. Katso kuva oikealla. ESSE-N, BRE

5 ESD = Electro Static Discharge Huomio! Varaoana toimitettavat elektroniikat tulevat entistä useammin ilman suojakoteloa. On erittäin tärkeää käsitellä elektroniikkoja varoen ja huomioiden ESD-ohjeet. (Electro Static Discharge)! Välttääksesi staattisen sähköpurkauksen aiheuttamat vauriot elektronisissa komponenteissa konfiguroinnin yhteydessä, maadoitetun työalustan käyttäminen on välttämätöntä. Henkilö ja työalusta on ehdottomasti maadoitettava! ESD-sarjan varaosanumero /4! Service Manuel ESSE-N, BRE

6 Pyykinpesukoneet EWM1000 EDGE RAST-5 EWM1000+ EWM2000 EVO / NEW EWM3000 NEW EDGE RAST-5 ESSE-N, BRE

7 Pyykinpesukoneet ENV06 EWM1100 ENV06 EWM2100 ENV06 EWM2500 ENV06 EWM3500 JST NVR04 ESSE-N, BRE

8 Pyykinpesukoneet EWM09 Porcia EDGE RAST-5 EWM09 Rayong EDGE RAST-5 ESSE-N, BRE

9 Pyykinpesukoneet Projekti: New Collection, Inspiration EWM10 Pesukoneet EDGE RAST-5 Projekti: New Collection, Inspiration EDGE RAST-5 EWM10 Pesukoneet, päältä täytettävät mallit ESSE-N, BRE

10 Pyykinpesukoneet EWX11 Pesukoneet EDGE RAST-5 EWX11 Pesukoneet, päältä täytettävät mallit EDGE RAST-5 ESSE-N, BRE

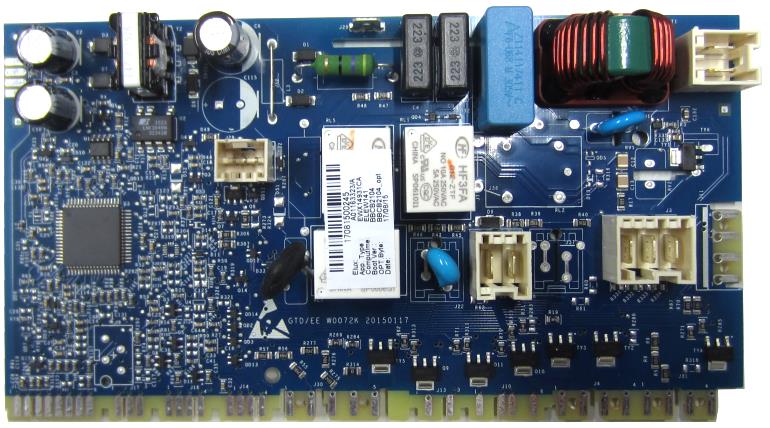

11 Pyykinpesukoneet EWX13 Pesukoneet, Pesukoneet, päältä täytettävät mallit EDGE RAST-5 EWX14 Pesukoneet, Pesukoneet, päältä täytettävät mallit EDGE RAST-5 ESSE-N, BRE

12 Liitäntä kuivaavan pyykinpesukoneen piirikorttiin EWD10 EWX11 EDGE RAST-5 ESSE-N, BRE

13 Kuivausrummut EDR1000 EDGE RAST-5 EDR2000 EDR2000 EVO EDGE RAST-5 ESSE-N, BRE

14 Kuivausrummut ENV06 EDR2000 JST NVR04 ESSE-N, BRE

15 Kuivausrummut Projekti: Sahara EDR10 EDGE RAST-5 ESSE-N, BRE

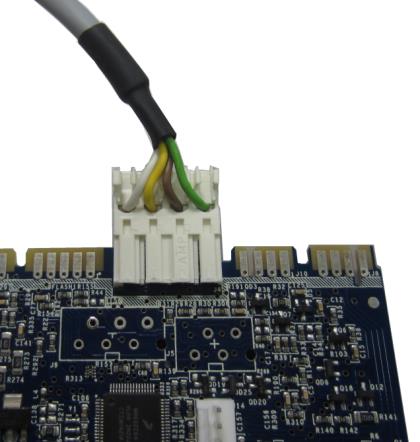

16 Kuivausrummut Projekti: Sahara EDR12 EDGE RAST-5 Projekti: One EDR14 EDGE RAST-5 ESSE-N, BRE

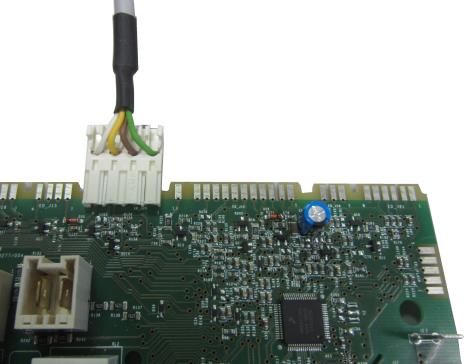

17 Kuivausrummut Projekti: One EDR16 EDGE RAST-5 ESSE-N, BRE

18 Astianpesukoneet DIVA1 EDW5xx DIVA1 EDW500 DIVA1 EDW503 ESSE-N, BRE

19 Astianpesukoneet DIVA1 EDW1003 DIVA1 EDW1xxx DIVA1 EDW1100 DIVA1 EDW1110 ESSE-N, BRE

20 Astianpesukoneet DIVA1 EDW1500 DIVA1 EDW1503 ESSE-N, BRE

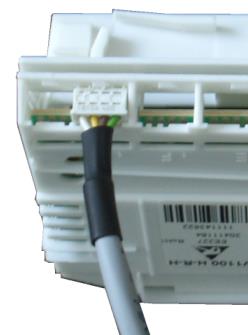

21 Astianpesukoneet DIVA1 EDW1510 ESSE-N, BRE

22 Astianpesukoneet Huomaa! astianpesukoneeseen kytkettynä Liitäntäjohto + NTC, Sameusanturi DAAS EDW1xxx EDW1003 EDW1100 EDW1500 EDW1503 EDW1510 EDW750 Irroita piirikortilta 8-napainen liitin (jossa 4 tai 8 johtoa), ja kytke piirille 8-napainen kythentäliitin. Kytke piirikortilta irroittamasi 8-napainen liitin 8-napaiseen johtoliittimeen. Kytke johto 4-napaiseen liittimeen. ESSE-N, BRE

23 Astianpesukoneet DIVA1 EDW2xxx DIVA1 EDW2000 DIVA2 EDW750 Liitäntäjohto + ESSE-N, BRE

24 Astianpesukoneet DIVA2 EDW1750 DIVA2 EDW1xxx-2G ESSE-N, BRE

25 Astianpesukoneet DIVA2 EDW3000 Dorotea 60cm PB100 Domodossola 45cm PB100 ESSE-N, BRE

26 Astianpesukoneet Dorotea 60cm PB200 Domodossola 45cm PB200 Dorotea 60cm PB300 Domodossola 45cm PB300 ESSE-N, BRE

27 Astianpesukoneet Dorotea 60cm PB100, PB200, PB300 Syyskuusta 2015 alkaen, Solaron tehtaan integroitavissa laitteissa sarjanumerosta eteenpäin laitteeseen on lisätty kaapeli Sidekick - ohjelmointia varten. Kaapeli löytyy laitteen vasemmasta alakulmasta. Laitteen purkaminen kalusteista ei ole välttämätöntä uudelleenohjelmointia varten. * Poista sokkelilevyt * Kaapeli on vasemmalla, vedenpehmentimen vieressä. ESSE-N, BRE

28 Jääkaapit ja pakastimet ERF2001 ERF Generation JST XA ESSE-N, BRE

29 Jääkaapit ja pakastimet ERF2501 JST XA ERF2002 JST XA ESSE-N, BRE

30 Jääkaapit ja pakastimet ERF2003 JST XA Elektronik ERF501L JST XA ESSE-N, BRE

31 Jääkaapit ja pakastimet ERF502L JST XA ESSE-N, BRE

32 Liitäntä uuniin ja uunin piirikortille Uuni Projekti: Projekti:! Huomautus! Apollo 60cm Ariane 45cm Koskee uuneja, joissa PC III käyttöelektroniikka! PC III -käyttöelektroniikkaa ei ole mahdollista ohjelmoida Sidekick -ohjelmointilaitteella. Varaosaelektroniikka toimitetaan valmiiksi ohjelmoituna. ESSE-N, BRE

33 Liitäntä uuniin ja uunin piirikortille Uuni Projekti: Apollo, Sputnik 60cm Projekti: Ariane, Opole 45cm MACS Kaapeli Uuni huoltoluukun kanssa, vain Sveitsin markkinoille 60cm 45cm Opole ESSE-N, BRE

34 Liitäntä uuniin ja uunin piirikortille Uuni Projekti: Apollo, Sputnik 60cm Projekti: Ariane, Opole 45cm MACS Kaapeli Uunia ilman huoltoluukkua. Liitäntä takapaneelissa Uuni Projekti: Schwanden 38cm MACS Kaapeli Liitäntä oikealla puolella ESSE-N, BRE

35 Liitäntä uuniin ja uunin piirikortille Ohjauspaneeli Vision Cooking Update (VCU) MACS Kaapeli Esimerkiksi: Ohjelmointi mahdollista, uusi ohjelmisto (RAM-lisäosan kanssa) Ohjelmoimaton, tyhjä kortti Ohjelmoitu Huom! Elektroniikan uudelleenohjelmoimiseksi, kosketa liitintä sormella 5 sekunnin ajan. Kun F239 ilmestyy näyttöön, aloita konfigurointi! Ohjelmointi mahdotonta, vanha ohjelmisto (ilman RAM-lisäosaa) ESSE-N, BRE

36 Liitäntä uuniin ja uunin piirikortille Ohjauspaneeli Omega MACS Kaapeli Esimerkiksi: Ohjelmointi mahdollista, uusi ohjelmisto (RAM-lisäosan kanssa) Ohjelmoimaton, tyhjä kortti Ohjelmoitu Huom! Elektroniikan uudelleenohjelmoimiseksi, kosketa liitintä sormella 5 sekunnin ajan. Kun F239 ilmestyy näyttöön, aloita konfigurointi! Ohjelmointi mahdotonta, vanha ohjelmisto (ilman RAM-lisäosaa) ESSE-N, BRE

37 Liitäntä uuniin ja uunin piirikortille Ohjauspaneeli Hexagon MACS Kaapeli liitin kytketty oikein! liitin kytketty väärin! Esimerkiksi: Ohjelmointi mahdollista, uusi ohjelmisto (RAM-lisäosan kanssa) Ohjelmoimaton, tyhjä kortti Ohjelmoitu Pistokeliitäntä Ohjelmointi mahdotonta, vanha ohjelmisto (ilman RAM-lisäosaa) Pistokeliitäntä ESSE-N, BRE

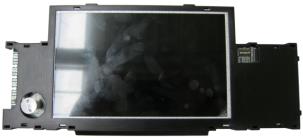

38 Liitäntä uuniin ja uunin piirikortille Ohjauspaneeli Vision Cooking Update + (VCU+) MACS Kaapeli Ohjelmoimaton, tyhjä kortti Ohjelmoitu Huom! Elektroniikan uudelleenohjelmoimiseksi, kosketa liitintä sormella 5 sekunnin ajan. Kun F239 ilmestyy näyttöön, aloita konfigurointi! ESSE-N, BRE

39 Liitäntä keittotason piirikorttiin Ohjauspaneeli! Huomautus! Projekti: HalfKitten Koskee uuneja, joissa PC III käyttöelektroniikka! PC III -käyttöelektroniikkaa ei ole mahdollista ohjelmoida Sidekick -ohjelmointilaitteella. Varaosaelektroniikka toimitetaan valmiiksi ohjelmoituna. ESSE-N, BRE

40 Liitäntä keittotason piirikorttiin Ohjauspaneeli Raven MACS Kaapeli Ohjauspaneeli Kite C MACS Kaapeli ESSE-N, BRE

41 Liitäntä keittotason piirikorttiin Ohjauspaneeli Kingfisher MACS Kaapeli Ohjauspaneeli FalconQC MACS Kaapeli ESSE-N, BRE

42 Liitäntä keittotason piirikorttiin Ohjauspaneeli Pelican MACS Kaapeli Ohjauspaneeli CrissCross MACS Kaapeli ESSE-N, BRE

43 Liitäntä keittotason piirikorttiin Ohjauspaneeli Jackdaw MACS Kaapeli Ohjauspaneeli Budgie MACS Kaapeli ESSE-N, BRE
